Отвертки. Типы и размеры

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

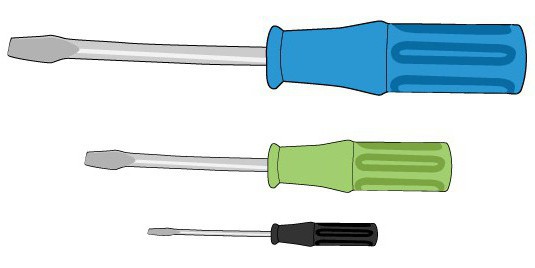

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу

РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа

 Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

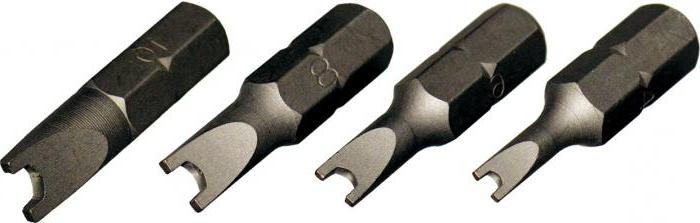

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки типа PH или PZ	Диаметр наружной резьбы крепежной детали, мм
0	менее 2
1	2,1 – 3
2	3,1 – 5
3	5,1 – 7
4	более 7,1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм
0	4	менее 80
1	5	80 – 100
2	6	100 — 120
3	8	120 – 150
4	10	150 — 200



Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Крестовая отвертка – собираем набор для всех случаев жизни + Видео

В каждом доме найдется хотя бы минимальный набор отверток. Однако ничто не вечно, и рано или поздно приходится отправляться за покупкой нового инструмента. В строительном магазине глаза разбегаются от огромного выбора – крестовая отвертка получила множество воплощений!

Отвертка крестовая: ГОСТ – без чего не обойтись!

В больших супермаркетах под отвертки может быть выделен целый отдел, а консультант по продажам зачитает вам целую лекцию о разновидностях инструментов. Чтобы вы не чувствовали себя студентом на парах, рассмотрим крестовую отвертку, что называется, под микроскопом! С конструкцией только на первый взгляд все просто – рукоятка да стержень. Однако в современных инструментах стержень разделяется на две части: непосредственно стержень и наконечник или, как его еще называют, жало.

Каждое из этих звеньев может быть по-своему уязвимым, и только качество всех деталей обеспечит надежность и долговечность инструмента в целом. Наконечник – именно та деталь, различие в которой и создало столько разновидностей отверток. Прямой шлиц (форма углубления на головке шурупа, самореза или винта) практически полностью вышел из употребления, поскольку крестообразный шлиц позволяет добиться лучшего контакта инструмента с головкой, обеспечивает больший крутящий момент и не позволяет ему выскользнуть из крепежа.

Наиболее распространенным крестообразным шлицом является запатентованный еще в 30-х годах прошлого века фирмой Phillips и получивший в итоге ее имя и соответствующую маркировку Ph. Позже появилась еще одна отвертка, наконечник которой имел дополнительные направляющие, размещенные между основными. У такого инструмента большая глубина вхождения в головку винта и еще больший крутящий момент. Наконечник получил название Pozidriv и маркировку Pz.

Специальные отвертки – экзотика строительных прилавков

После появления крестовых инструментов многие производители оценили преимущества шлицов такой формы. Помимо увеличения производительности, применение новых крепежей позволяло ограничить доступ простых потребителей к внутреннему содержимому того или иного изделия. Второе преимущество – увеличение крутящего момента и силы затяжки крепежа без специальных инструментов типа шуруповерта. Именно по второй причине в автомобилестроении, приборостроении и бытовой технике используют отвертки типа Тогх, или же «звездочки».

Второе название достаточно точно описывает внешний вид шлица, который имеет форму шестиконечной звезды. Еще более редкой является разновидность «звездочки» со штырьком, расположенным внутри наконечника. Даже имея инструмент типа Тогх, вы не сможете отвинтить нужный винт. Ассиметричный крестовый инструмент имеет крестообразный шлиц, каждая из сторон которого немного сдвинута в сторону.

Такая форма позволяет производителям не только обезопасить свои изделия от варварского «любопытства», но и завинтить крепеж с максимальной затяжкой. В быту инструмент не распространен, но широко используется в высокотехнологичных сферах производства. Еще более специальные инструменты, применяемые в очень узких сферах, можно перечислять бесконечно долго, однако вероятность того, что они могут вам понадобиться в жизни, чрезвычайно мала.

Маленькая или большая крестовая отвертка – размеры

На размеры наконечника многие покупатели не обращают внимания, хотя профессионалы собирают целый набор крестовых отверток, одинаковых по типу, но разных по размеру шлица. И они совершенно правы – несоответствие габаритов приведет либо к поломке самого инструмента, либо к срезу шлица. Как вы уже знаете, классические крестовые отвертки маркируются аббревиатурой PH, после чего на отвертках или на упаковках указывают порядковые номера от 000 до 4.

Выбирая инструмент сугубо для работ по дому, лучше остановиться на отвертке Ph3, которая подойдет для большинства саморезов и шурупов, применимых в сфере быта.

Кстати, не помешает знать и маркировку плоских отверток. Для них используются латинские буквы SL, а цифры после букв обозначают ширину наконечника в миллиметрах. Самая маленькая отвертка равна всего 2 мм, самая широкая – 18 мм. Для повседневных задач вам будет достаточно всего трех плоских отверток с маленьким шлицом SL3, средним SL5 и достаточно большим SL8. При покупке обратите внимание, насколько жало инструмента шершаво – от этого качества напрямую зависит надежность фиксации отвертки в выемке крепежа. Довольно часто для повышения шершавости, помимо нанесения насечек, наконечники подвергают напылению, обеспечивающему высокое трение.

Крепкий стержень – больше возможностей!

Определившись с наконечником, обратите внимание и на стержень. С чего вы взяли, что он может быть только круглым? В зависимости от потребностей, вы сможете найти среди предложений и отвертки с шестигранным либо квадратным сечением, что очень удобно для захвата гаечным ключом, чтобы провернуть крепеж с большей силой. Кроме того, ребра обеспечивают инструменту дополнительную жесткость.

Основную же прочность определяет сталь, из которой изготовлено изделие. ГОСТ для таких инструментов предписывает использовать металл с прочностью от 47 HRC до 52 HRC, не выше, не ниже. Мягкий металл погнется, тогда как слишком крепкий треснет, вот поэтому, чаще всего, на отвертках вы найдете обозначение CR-V, что расшифровывается, как сплав хром-ванадия. Далеко не всегда проверенные производители считают нужным писать очевидную информацию, тогда как на низкокачественных инструментах неизвестного происхождения эта надпись будет выбита крупными буквами.

Работать инструментом приходится в самых разных условиях, поэтому позаботьтесь, чтобы инструмент был как минимум с защитным напылением от коррозии. Покрытые пластиком или резиной стержни чаще используют электрики, однако такие инструменты не всегда удобны, поскольку стержень приобретает большую толщину, чем наконечник, и затрудняет доступ к крепежу, который запрятан в деталь. Стандартная длина стержня колеблется в районе от 100 до 200 мм, существуют и более короткие или длинные инструменты для работы в стесненном пространстве или вкручивания шурупов в труднодоступных местах. Если вы часто работаете с нестандартными крепежами, то лучшим выбором для вас будет телескопическая отвертка, вылет стержня которой регулируется.

Рукоять – то, на чем нельзя экономить!

Неисправная рукоять, в которой проворачивается еще новый стержень, часто становится причиной выброшенных на ветер денег. Увы, этот фактор проконтролировать при покупке очень сложно – вы можете разве что довериться словам продавца. Вот поэтому лучше не засматриваться на призывно низкую стоимость отверток от неизвестных производителей. Как вариант, приобретайте отвертку со стержнем, который проходит сквозь всю ручку и заканчивается ударной зоной.

Такие инструменты отличаются более надежным креплением деталей, и, к тому же, по ее торцу можно ударять слесарным молотком, что очень выручает, когда приходится откручивать закрашенные десятком слоев краски крепежи. В остальном же, ориентируйтесь на потребности – чем толще ручка, тем сильнее крутящий момент, и тем сложнее крепеж вы сможете ввинтить. Работая таким инструментом с более мелкими саморезами или шурупами, вы рискуете срезать или даже отломить головку. Для еще большего увеличения крутящего момента можно приобрести нестандартную отвертку с Т-образной рукоятью, однако о компактности придется позабыть.

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

1. Типы шлицов
2. Прецизионные отвертки
3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

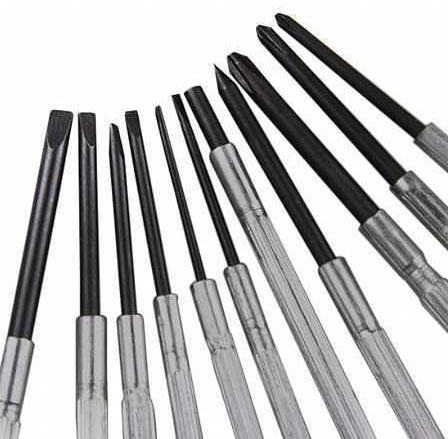

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

виды, размеры, особенности применения и отзывы

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала гаечный ключ. В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и электрическом инструменте.

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Шестигранные отвертки еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Прямой шлиц — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2019; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2019; проверки требует 1 правка. Винт и отвёртка с прямым шлицем

Slotted (Прямой шлиц) — название исторически первого и простейшего вида шлица резьбовых крепёжных изделий. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Размеры паза в изделиях согласно «ГОСТ 24669-81 Шлицы прямые для винтов и шурупов. Размеры»

Отвёртка для крепёжных изделий с прямым шлицем может сокращённо называться шлицевая или прямошлицевая, в разговорной речи — плоская, прямая, минусовая, линейная. Рабочий конец отвёртки представляет собой клинообразную пластинку.

Особенности[править | править код]

Положительные

• Отвертка легко доводится до нужных размеров на точильном камне/напильником
• Одна отвёртка подходит под большинство деталей. При отсутствии отвёртки она может быть заменена стамеской, ножом, монетой, и др.

Отрицательные

• Отвёртка не фиксируется в головке крепёжной детали.
• Крайне вероятен срыв шлица.
• Требует приложения значительного осевого усилия для получения большого крутящего момента (прижимания отвёртки к крепёжной детали).

Отвёртки имеют буквенную маркировку SL (от англ. slot — шлиц) с указанием ширины и (не всегда) толщины шлица в миллиметрах.

Ширина, мм 2 2,5 3 3,5 4 4,5 5 5,5 6,0 6,5 Толщина, мм 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,8 0,6 0,8 0,8 0,8 1 1 1,2 1 1,2

Ширина, мм 7 8 9 10 12 13 14 16 18 Толщина, мм 1 1,2 1,2 1,6 1,4 1,6 1,6 2 1,5 2 2,5 2,5 3

В исторических документах, первое упоминание о крепеже и отвёртках с прямым шлицем относится к XV веку.

Крестообразные шлицы:

ГОСТ Р 53935-2010 (ИСО 8764-2:2004) Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем. Общие технические требования, методы контроля и испытаний, ГОСТ Р от 12 ноября 2010 года №53935-2010

ГОСТ Р 53935-2010
(ИСО 8764-2:2004)

Группа Г24

ОКС 25.140.30
ОКП 39 2660

Дата введения 2012-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. N 417-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 8764-2:2004* «Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 2. Общие требования, длина лезвий и маркировка ручных отверток» (ISO 8764-2:2004 «Assembly tools for screws and nuts — Screwdrivers for cross-recessed head screws — Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers»).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в разделах 2, 4, 5, 6, 7 и в пунктах 3.1.1-3.1.3; 3.2.1-3.2.6, 3.2.9-3.2.12 и выделены курсивом*.
_______________
* В бумажном оригинале обозначения и номера стандартов и нормативных документов в разделе «Предисловие» и таблице ДА.1 приложения ДА приводятся обычным шрифтом, остальные по тексту документа выделены курсивом. — Примечание изготовителя базы данных.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ВНЕСЕНА поправка, опубликованная в ИУС N 5, 2012 год

Поправка внесена изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на слесарно-монтажные отвертки для винтов и шурупов с крестообразным шлицем.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52785-2007 (ИСО 8764-1-2004) Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем. Рабочая часть. Размеры

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9359-80 Массы прессовочные карбамидо- и меламиноформальдегидные. Технические условия

ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля

ГОСТ 14959-79 Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 20282-86 Полистирол общего назначения. Технические условия

ГОСТ 26810-86 Инструмент слесарно-монтажный. Правила приемки

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Основные размеры

3.1.1 Отвертки следует изготовлять с рабочей частью двух типов:

— РН — для шлицев типа Н по ГОСТ 10753;

— PZ — для шлицев типа Z по ГОСТ 10753.

3.1.2 Отвертки следует изготовлять двух исполнений:

— 1 — со стержнем круглого сечения;

— 2 — со стержнем круглого сечения с шестигранным поводком под ключ.

3.1.3 Размеры рабочей части отверток — по ГОСТ Р 52785.

3.1.4 Отвертки следует изготовлять двух серий длин — А и В.

3.1.5 Длины стержней отверток и размеры поводка под ключ должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

Рисунок 1 — Исполнение 1

Рисунок 1 — Исполнение 1

Рисунок 2 — Исполнение 2

Рисунок 2 — Исполнение 2

Таблица 1

Размеры в миллиметрах

Номер крестообразной рабочей части типов РН и PZ	Длина стержня 5			, не менее
	серии А	серии В
0	25 (35)	60	—	—
1	25 (35)	75 (80)	—	—
2	25 (35)	100	12	6
3	—	150
4	—	200	14	7
Примечание — Размеры, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения отвертки слесарно-монтажной для винтов и шурупов с крестообразным шлицем типа РН, исполнения 1, с номером рабочей части 2, длиной стержня серии А, группы применения 2, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка РН-1-2-А-2-Н12. X ГОСТ Р 53935-2010

3.2 Характеристики

3.2.1 Стержни отверток следует изготовлять из сталей марок У7 по ГОСТ 1435, 50ХФА по ГОСТ 14959.

Допускается изготовлять стержни отверток из других марок сталей, обеспечивающих прочность отверток в соответствии с требованиями настоящего стандарта.

3.2.2 Рукоятки отверток следует изготовлять из материалов, указанных в таблице 2.


Таблица 2

Группа применения	Материал рукояток
1 — контакт с нефтепродуктами и парами бензина	Поликрилаты или фенопласты марки 03-010-02 по технической документации, утвержденной в установленном порядке; аминопласты марок КФА1, КФА2, КФА3, МФВ2 по ГОСТ 9359
2 — отсутствие контакта с нефтепродуктами и парами бензина	Полистирол одной из марок по ГОСТ 20282 и его полимеры
Примечание — Допускается применение пластмасс других марок, обеспечивающих выполнение требований прочности, установленных настоящим стандартом.

3.2.3 Твердость рабочей части отверток на длине не менее тройного диаметра стержня по ГОСТ Р 52785 должна быть 47…52 HRC.

3.2.4 Параметры шероховатости по ГОСТ 2789 поверхностей, образующих крестообразный шлиц, и наружной поверхности стержня должны быть не более Ra 6,3 мкм.

3.2.5 Металлические поверхности отверток должны иметь одно из защитно-декоративных покрытий, указанных в таблице 3.


Таблица 3

Группа условий эксплуатации по ГОСТ 9.303	Вид покрытия	Обозначение покрытия по
		ГОСТ 9.306	ГОСТ 9.032
1	Окисное с промасливанием	Хим. Окс. прм
	Фосфатное с промасливанием	Хим. Фос. прм
	Хромовое толщиной 9 мкм	Х9
	Лакокрасочное		Лак ВЛ-725 Бесцв. Ill 9
2-4	Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом	Н12.Х	—
	Цинковое толщиной 15 мкм хроматированное	Ц15. хр
	Кадмиевое толщиной 21 мкм хроматированное	Кд21. хр	—
5-8	Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм	Н14. Н7. X
Примечания 1 Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в таблице 3. 2 Установленная толщина покрытия должна быть выдержана на рабочем конце отвертки на расстоянии не менее тройного диаметра стержня по ГОСТ Р 52785. На остальной части стержня отверток допускается уменьшение толщины покрытий. 3 Допускается по согласованию с потребителем изготовление отверток с рабочей частью без покрытия на длине крестообразной части отверток с последующей консервацией этих поверхностей смазкой типа НГ-203 по технической документации, утвержденной в установленном порядке.

3.2.6 Технические требования к качеству покрытия — по ГОСТ 9.301 и ГОСТ 9.032.

3.2.7 Отвертки должны иметь прочность, определяемую испытательным крутящим моментом, указанным в таблице 4.


Таблица 4

Номер крестообразной рабочей части по ГОСТ Р 52785	Испытательный крутящий момент для испытания рабочих частей отверток, Н·м, не менее	Испытательный крутящий момент для испытания соединения стержня и рукояток отверток, Н·м, не менее
0	0,7	0,7
1	2,6	2,6
2	11,5	11,5
3	25,6	25,6
4	48,0	30,0

3.2.8 Маркировка

На каждой отвертке должны быть четко нанесены:

— товарный знак предприятия-изготовителя;

— маркировка типа рабочей части — РН или PZ;

— номер рабочей части.

3.2.9 Транспортная маркировка и маркировка потребительской тары — по ГОСТ 18088.

3.2.10 Внутренняя упаковка по ГОСТ 9.014 — ВУ-1, ВУ-2, ВУ-3 и ВУ-7.

3.2.11 Остальные требования к упаковке — по ГОСТ 18088.

3.2.12 При эксплуатации отвертки не допускается использовать как рычаги.

4 Правила приемки

_________________

* Наименование раздела 4 в бумажном оригинале выделено курсивом. — Примечание изготовителя базы данных.

Приемка отверток — по ГОСТ 26810.

5 Методы контроля и испытаний

_________________

* Наименование раздела 5 в бумажном оригинале выделено курсивом. — Примечание изготовителя базы данных.

5.1 Размеры рабочих концов отверток следует проверять специальными и универсальными средствами измерений.

5.2 Крестообразную рабочую часть отверток следует проверять комплексными калибрами по ГОСТ Р 52785.

5.3 Контроль внешнего вида защитно-декоративных покрытий — по ГОСТ 9.302 и ГОСТ 9.032.

Толщину покрытия следует проверять по ГОСТ 9.301.

5.4 Контроль твердости — по ГОСТ 9013.

5.5 Шероховатость поверхностей отверток следует проверять сравнением с образцами шероховатости по ГОСТ 9378 или с контрольными образцами, имеющими параметры шероховатости поверхностей не более указанных в 3.2.4, или с помощью профилометра по ГОСТ 19300.

5.6 Прочность отверток следует проверять установкой их в захвате со вставкой для соответствующих рабочих частей с последующим нагружением крутящим моментом, указанным в таблице 4.

Прикладываемая нагрузка должна исключать изгибающий момент на отвертке. Нагрузку следует увеличивать постепенно до крутящего момента, указанного в таблице 4.

Твердость вставок должна быть не менее 65 HRC.

После испытаний отвертка не должна иметь остаточной деформации, трещин и других повреждений. Рукоятка и стержень не должны иметь взаимного проворачивания.

Примечание — Допускается повреждение защитно-декоративного покрытия на рабочей части в местах контакта с захватом.

5.7 Пластмассовые рукоятки отверток должны выдерживать трехкратный удар при падении с высоты 1,5 м на горизонтальную каменную или бетонную плиту без появления на рукоятке трещин, сколов и ослабления соединения рукоятки со стержнем.

Отвертки с рукоятками из фенопластов допускается не испытывать на удар.

6 Транспортирование и хранение

_________________

* Наименование раздела 6 в бумажном оригинале выделено курсивом. — Примечание изготовителя базы данных.

6.1 Транспортирование и хранение — по ГОСТ 18088.

7 Гарантии изготовителя

_________________

* Наименование раздела 7 в бумажном оригинале выделено курсивом. — Примечание изготовителя базы данных.

7.1 Изготовитель гарантирует соответствие отверток требованиям настоящего стандарта при соблюдении условий применения и хранения, установленных настоящим стандартом.

Приложение ДА (обязательное). Сведения о соответствии ссылочных национальных и межгосударственных стандартов ссылочным международным стандартам, использованным в качестве ссылочных в примененном международном стандарте

Приложение ДА
(обязательное)

Таблица ДА.1

Обозначение ссылочного национального стандарта, межгосударственного стандарта	Степень соответствия	Обозначение и наименование ссылочного международного стандарта
ГОСТ Р 52785-2007	MOD	ИСО 8764-1-2004 «Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 1. Рабочие концы отверток»
ГОСТ 9.302-88	MOD	ИСО 1463-82 «Покрытия металлические и окисные. Измерение толщины покрытия. Микроскопический метод» ИСО 2064-80 «Покрытия металлические и другие неорганические покрытия. Определения и понятия, относящиеся к измерению толщины» ИСО 2106-82 «Анодирование алюминия и алюминиевых сплавов. Определение массы анодированных окисных покрытий на единицу площади (поверхностной плотности). Гравиметрический метод» ИСО 2128-76 «Анодирование алюминия и алюминиевых сплавов. Определение толщины окисной пленки. Неразрушающий контроль с использованием оптического микроскопа» ИСО 2177-85 «Покрытия металлические. Измерение толщины покрытия. Кулонометрический метод с применением анодного растворения» ИСО 2178-82 «Покрытия немагнитные на магнитных основных металлах. Измерение толщины покрытия. Магнитный метод» ИСО 2360-82 «Покрытия неэлектропроводные на немагнитных основных металлах. Измерение толщины покрытия. Метод вихревых токов» ИСО 2361-82 «Электролитические никелевые покрытия на магнитных и немагнитных основах. Измерение толщины покрытия. Магнитный метод» ИСО 2819-80 «Покрытия металлические на металлических подложках. Электроосажденные и химически осажденные покрытия. Обзор методов испытаний на прочность сцепления» ИСО 3497-76 «Покрытия металлические. Измерение толщины покрытия. Спектрометрические рентгеновские методы» ИСО 3543-81 «Покрытия металлические и неметаллические. Измерение толщины покрытия. Метод отраженных бета-лучей» ИСО 3613-80 «Покрытия хроматные конверсионные по цинку и кадмию. Методы испытаний» ИСО 3882-86 «Покрытия металлические и другие неорганические покрытия. Обзор методов измерения толщины» ИСО 3892-80 «Покрытия конверсионные по металлическим материалам. Определение массы покрытия на единицу площади. Гравиметрический метод» ИСО 4516-80 «Покрытия металлические и аналогичные покрытия. Определение микротвердости по Виккерсу и Кнупу» ИСО 4518-80 «Покрытия металлические. Измерение толщины покрытия. Профилометрический метод» ИСО 4522-1-85 «Покрытия металлические. Методы испытаний электроосажденных покрытий серебром и сплавами серебра. Часть 1. Определение толщины покрытия» ИСО 4522-2-85 «Покрытия металлические. Методы испытаний электроосажденных покрытий серебром и сплавами серебра. Часть 2. Испытания на прочность сцепления» ИСО 4524-1-85 «Покрытия металлические. Методы испытаний электролитических покрытий золотом и сплавами золота. Часть 1. Определение толщины покрытия» ИСО 4524-3-85 «Покрытия металлические. Методы испытаний электролитических покрытий золотом и сплавами золота. Часть 3. Электрографические испытания на пористость» ИСО 4524-5-85 «Покрытия металлические. Методы испытаний электролитических покрытий золотом и сплавами золота. Часть 5. Испытания на адгезию» ИСО 8401-86 «Покрытия металлические. Методы измерения пластичности»
ГОСТ 9013-59	MOD	ИСО 6508-86 «Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы A-B-C-D-E-F-G-H-K)»
ГОСТ 9378-93	MOD	ИСО 2632-1-1985 «Образцы шероховатости поверхности рабочие. Часть 1. Образцы обточенные, шлифованные, расточенные, фрезерованные, фасонные и строганные» ИСО 2632-2-1985 «Образцы шероховатости поверхности рабочие. Часть 2. Образцы, полученные с помощью электроэрозии, обдувки металлической дробью и стальной крошкой и полирования»
Примечание — В настоящей таблице использовано следующее обозначение степени соответствия стандартов: — МОР — модифицированные стандарты

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2011
