Отвертка крестовая размеры: какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Содержание

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

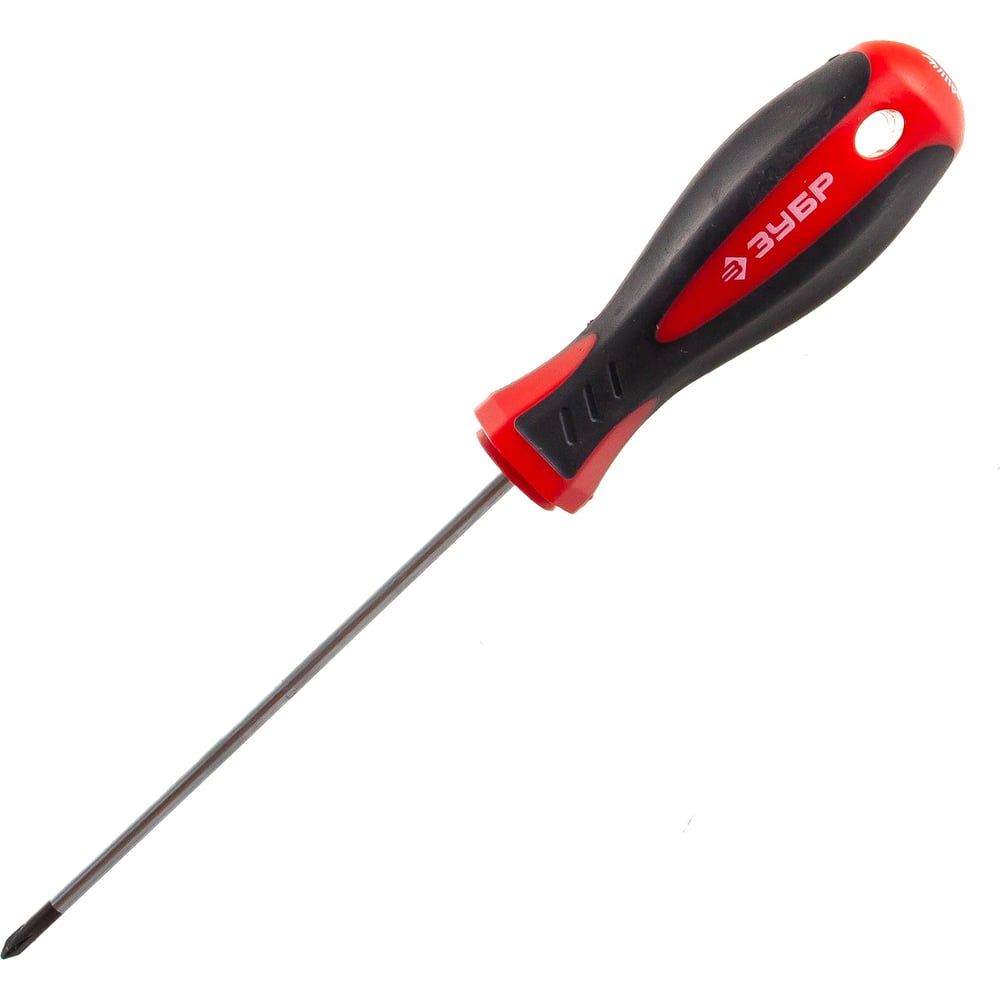

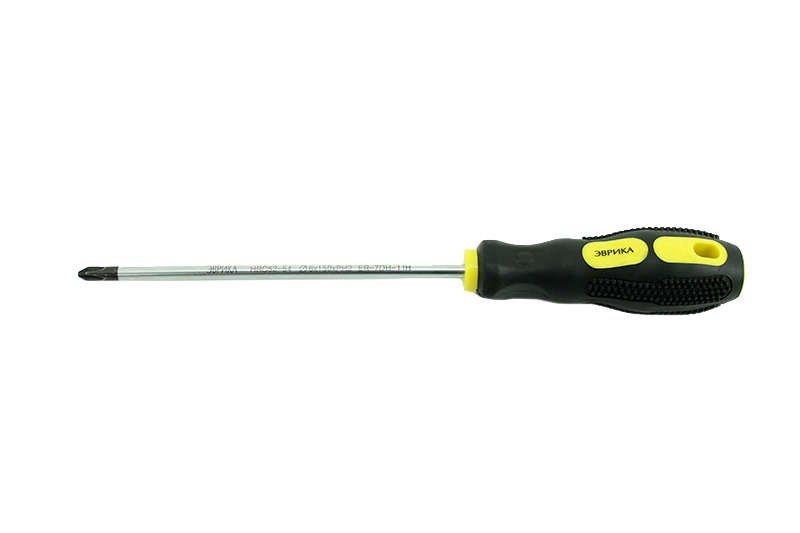

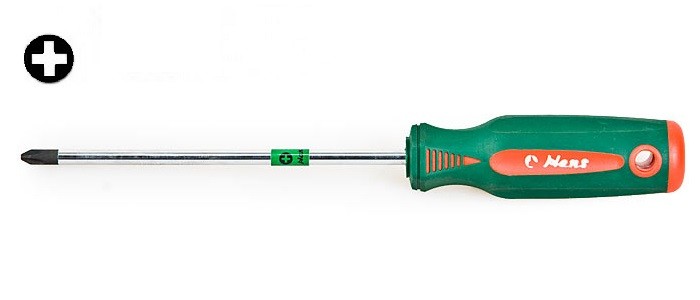

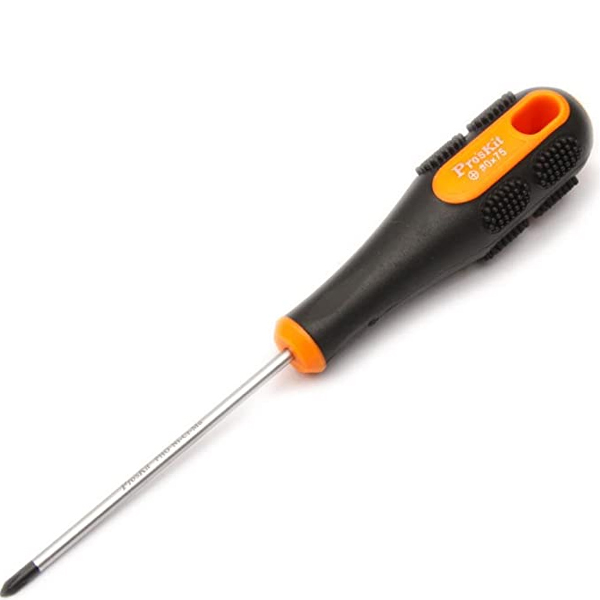

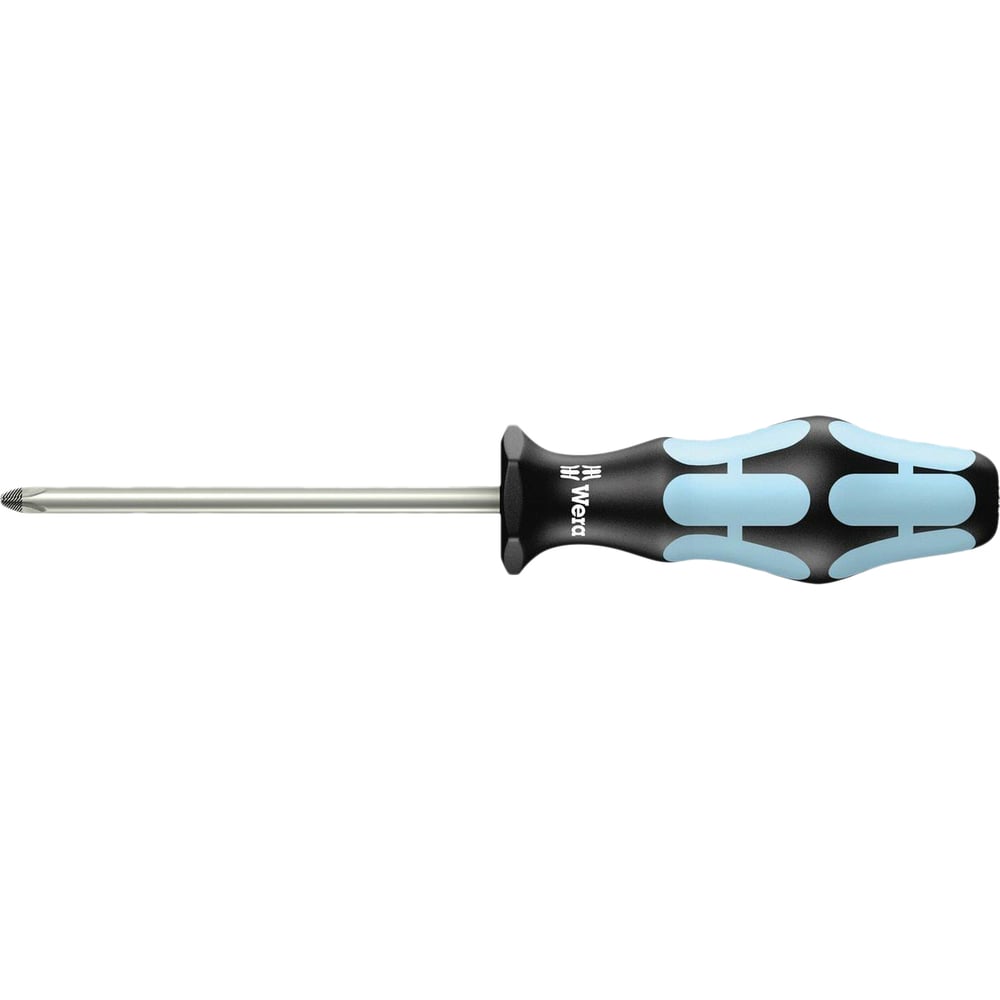

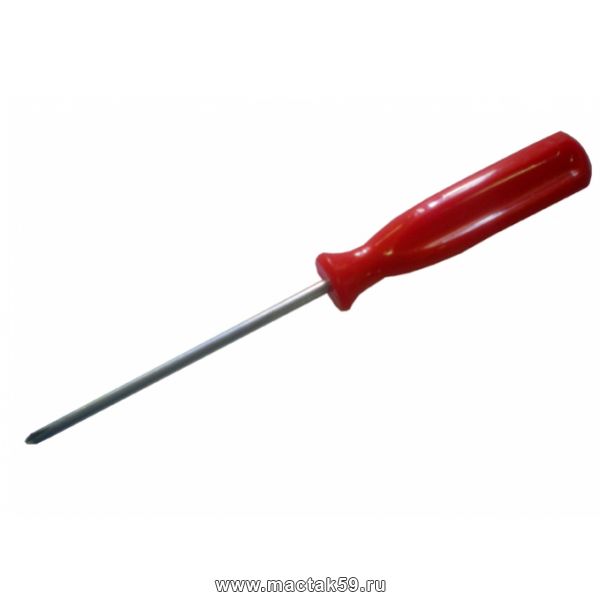

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм.

Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

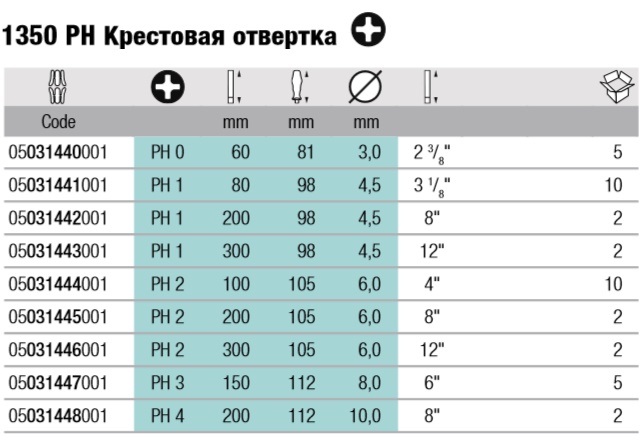

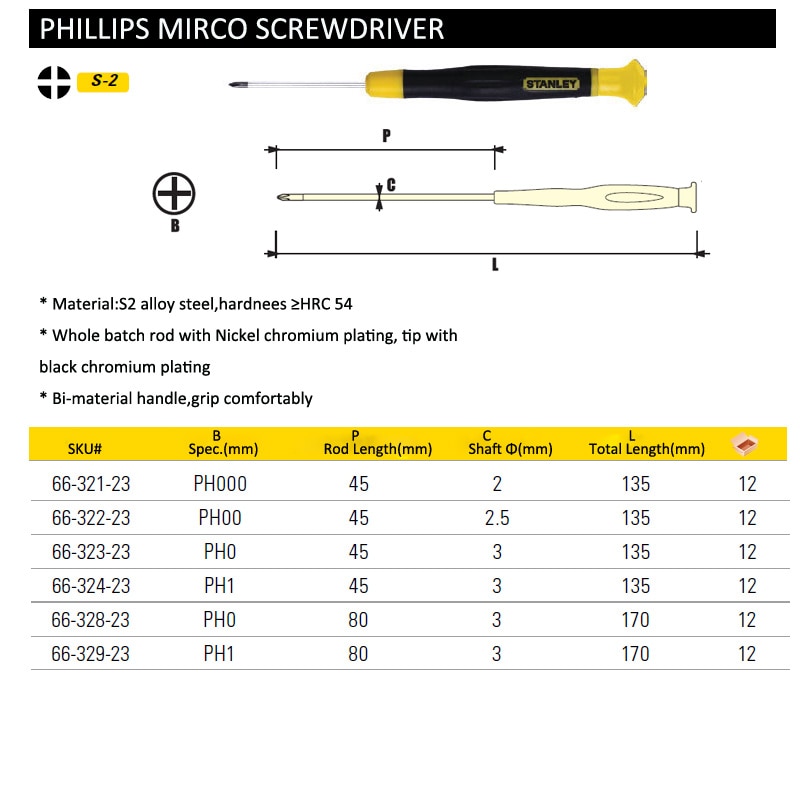

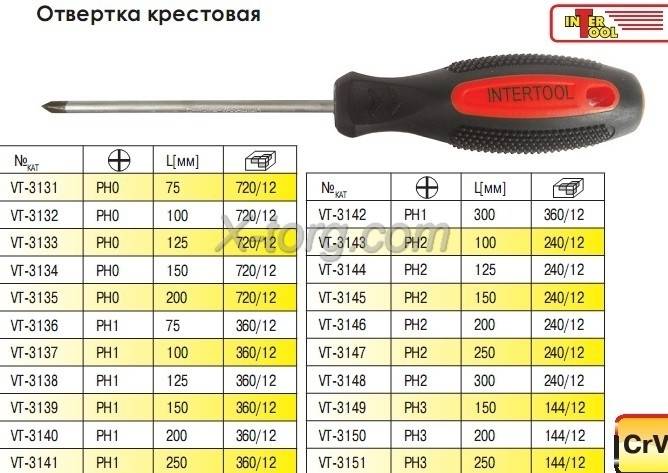

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

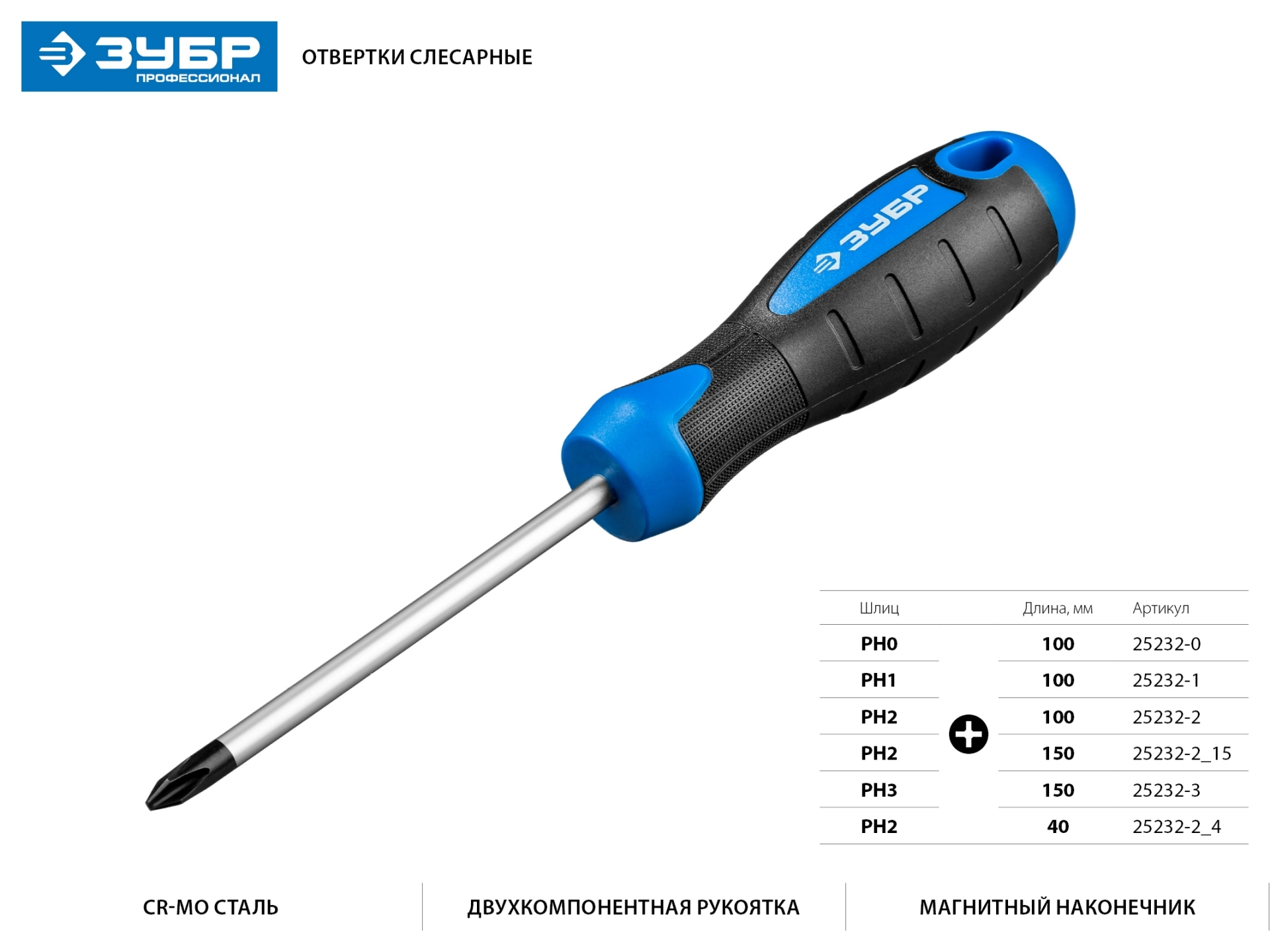

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

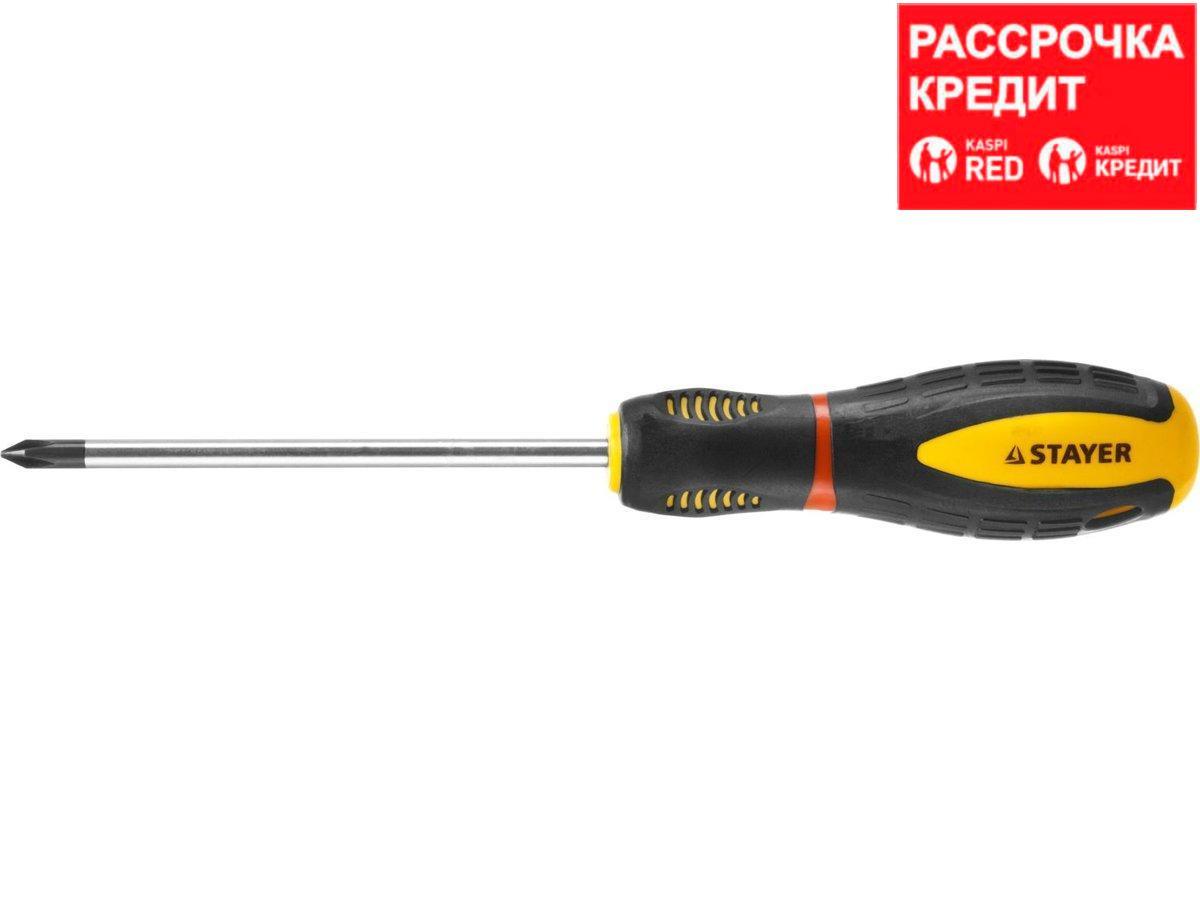

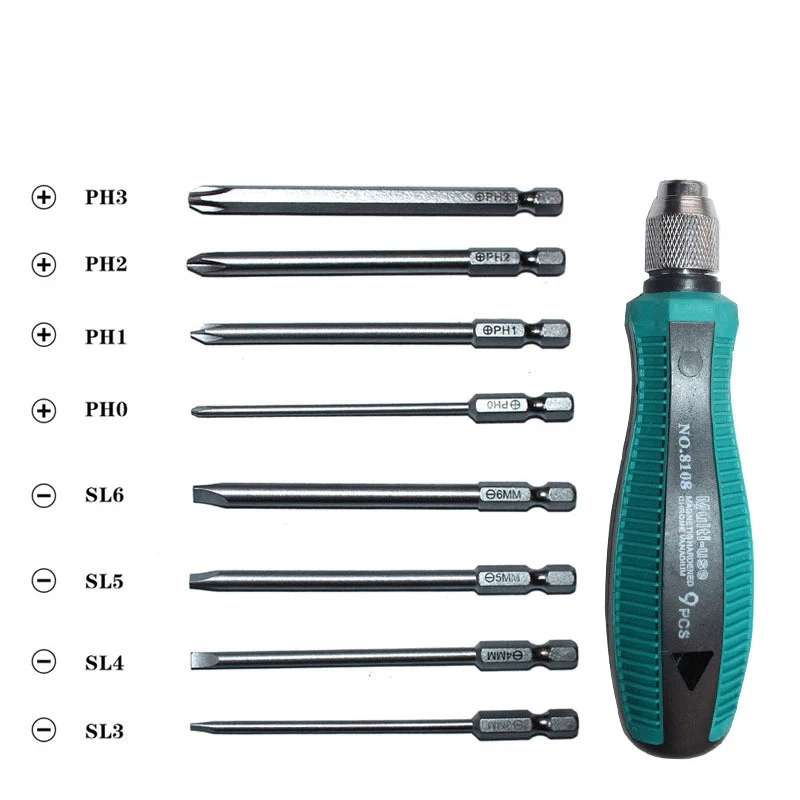

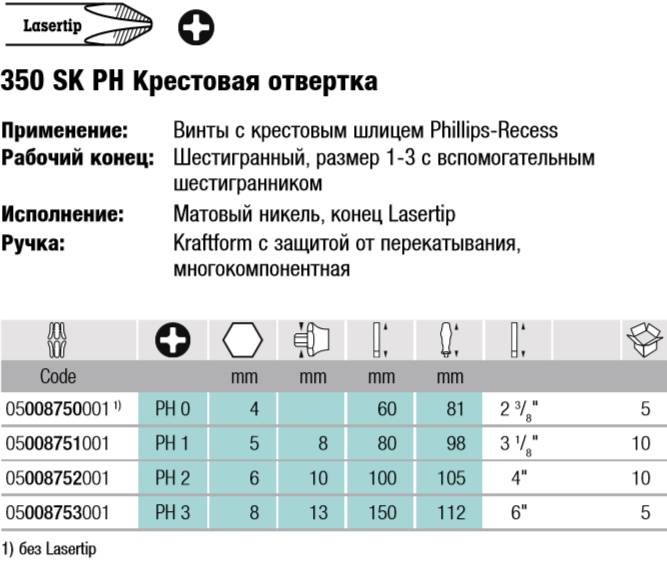

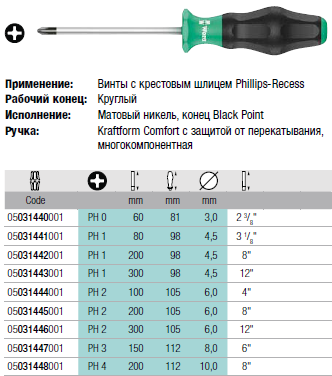

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

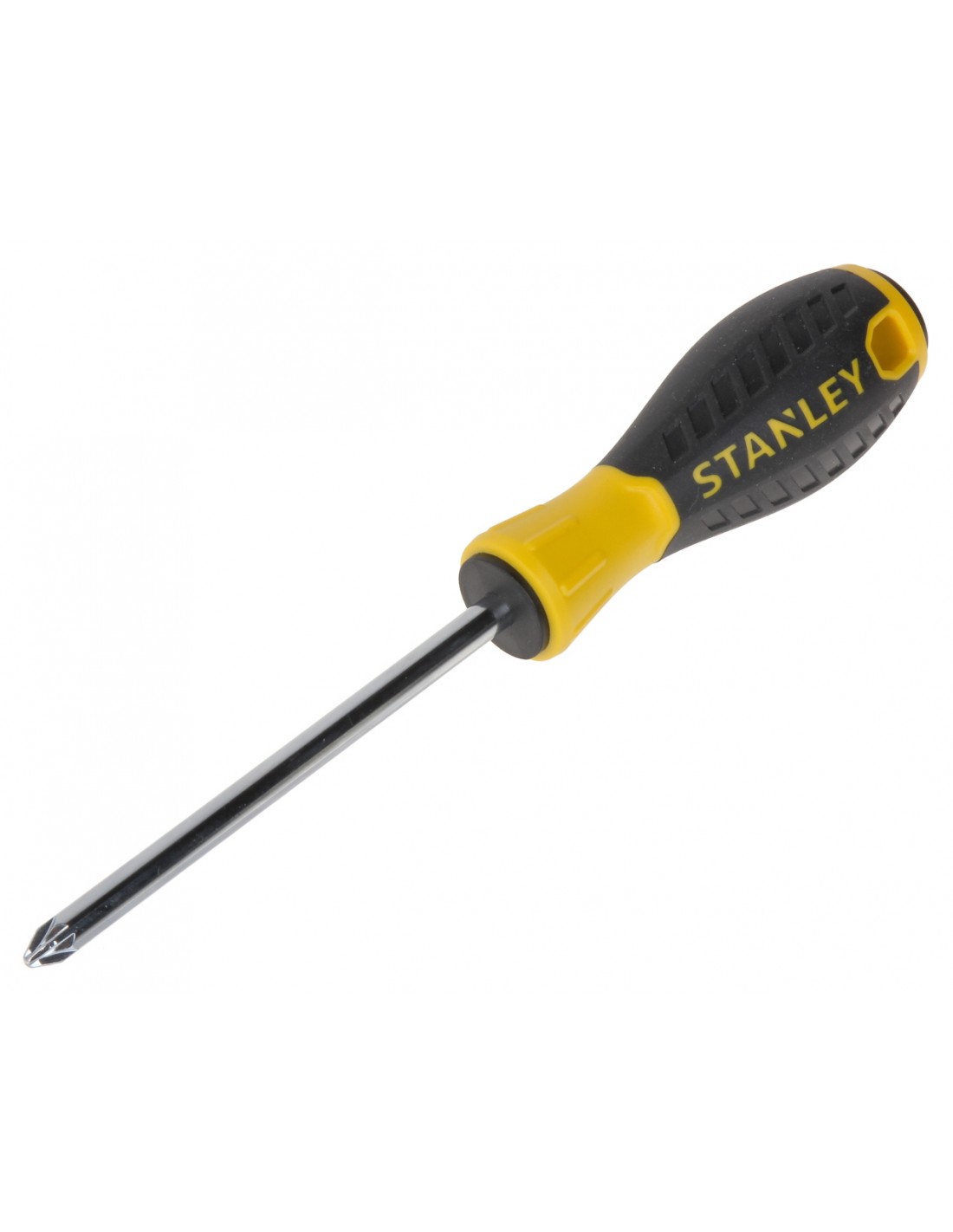

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность.

Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

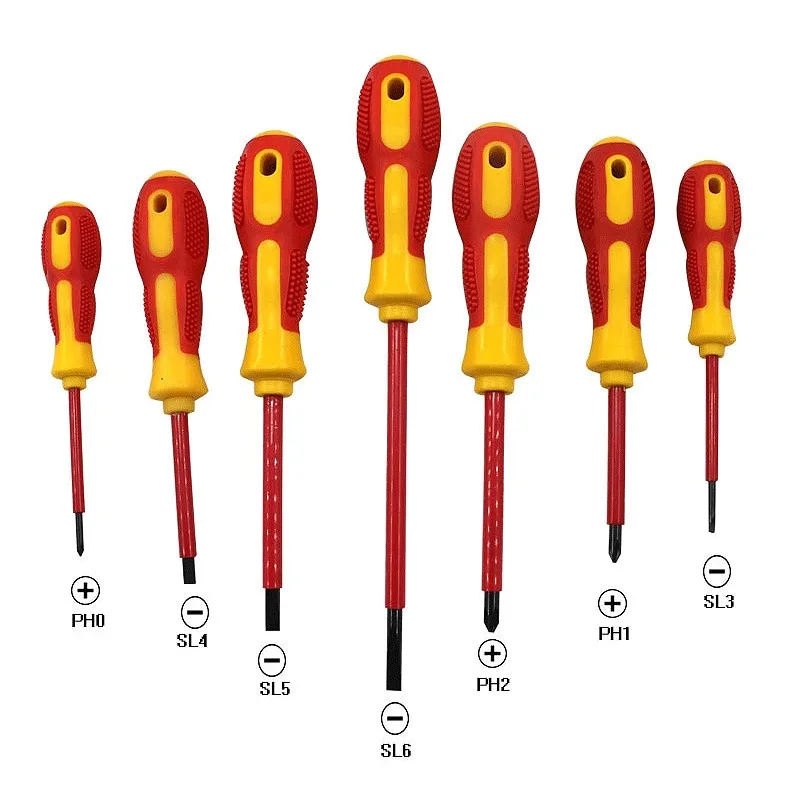

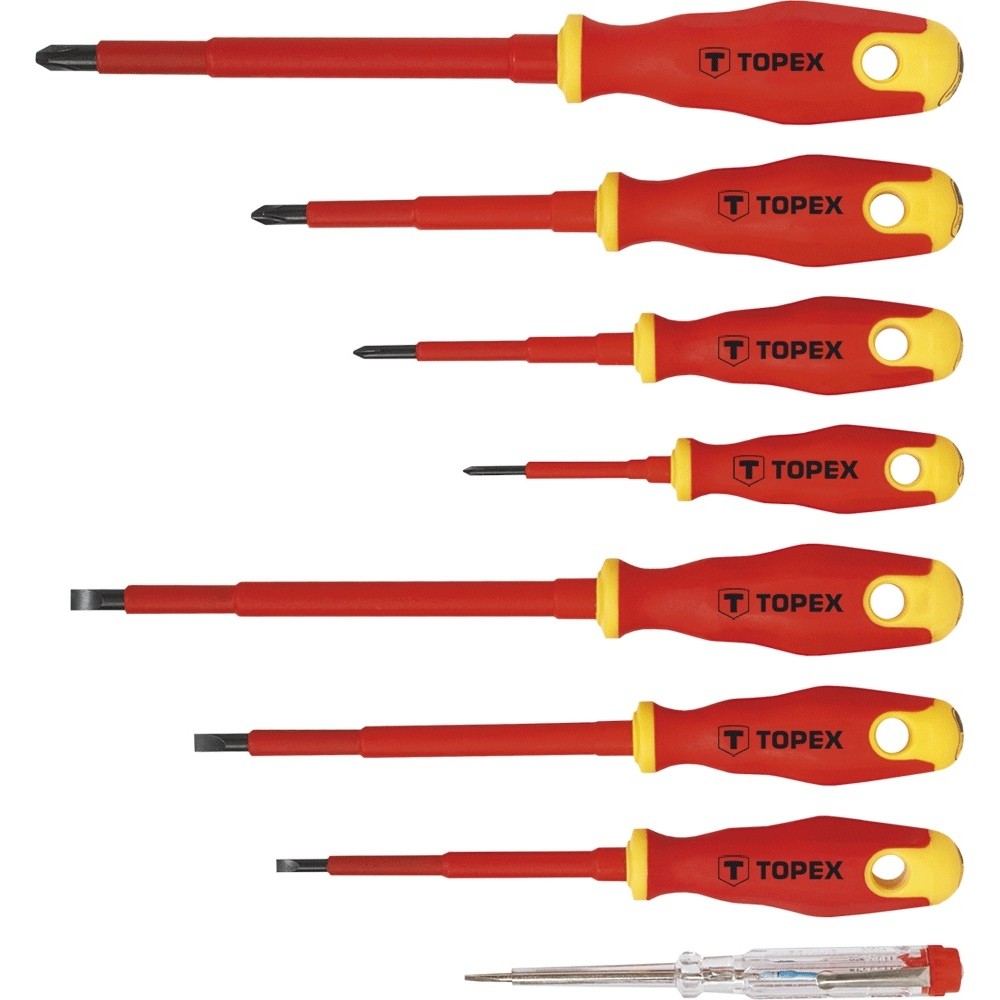

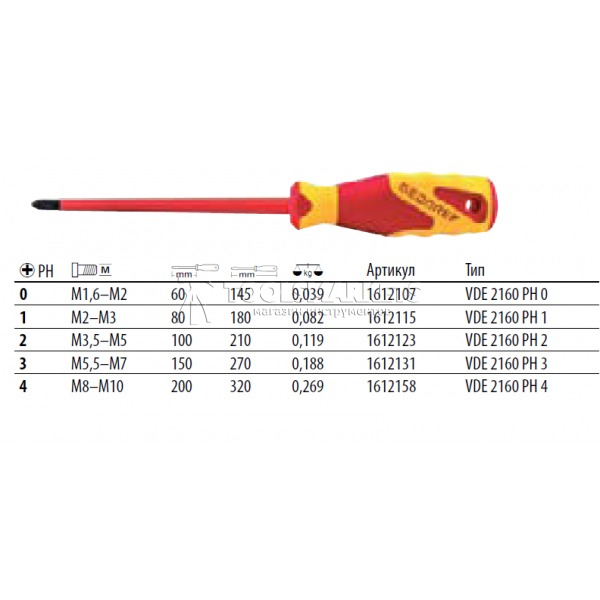

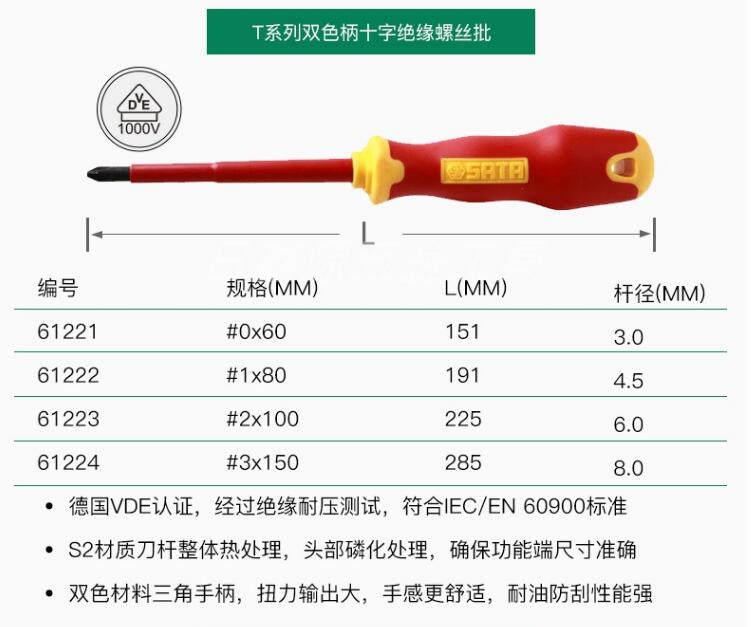

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.

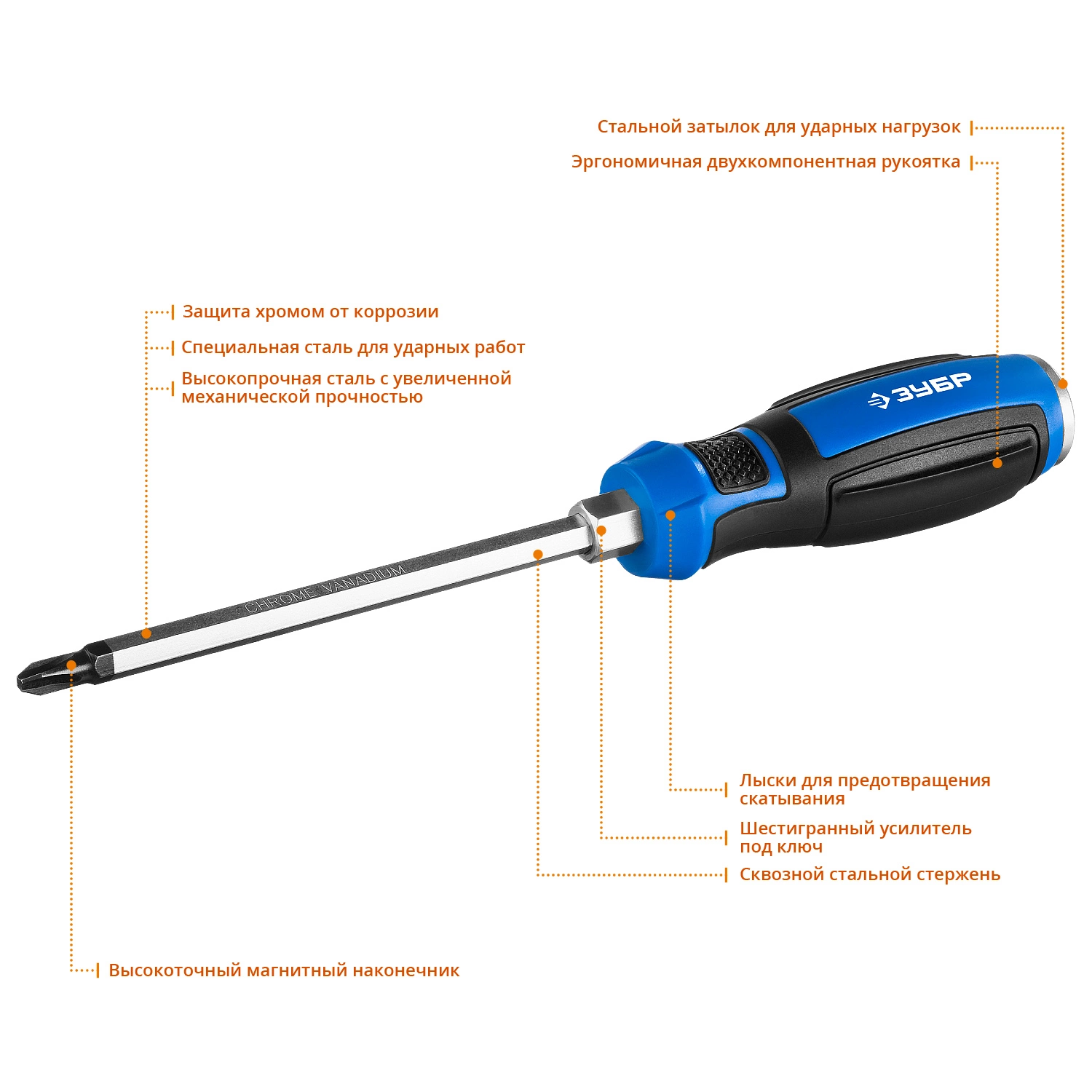

  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.

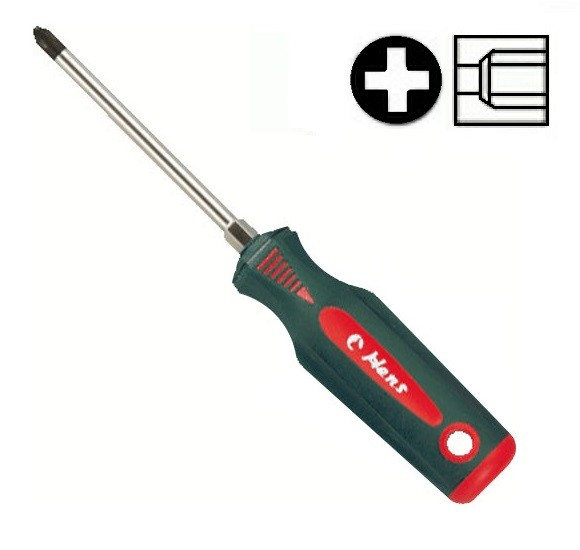

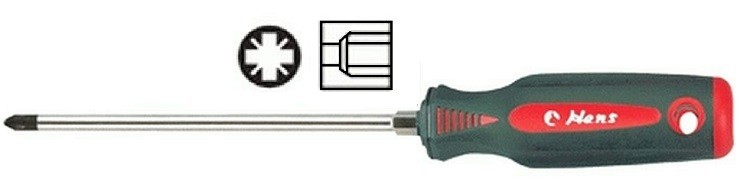

  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня.
    Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.

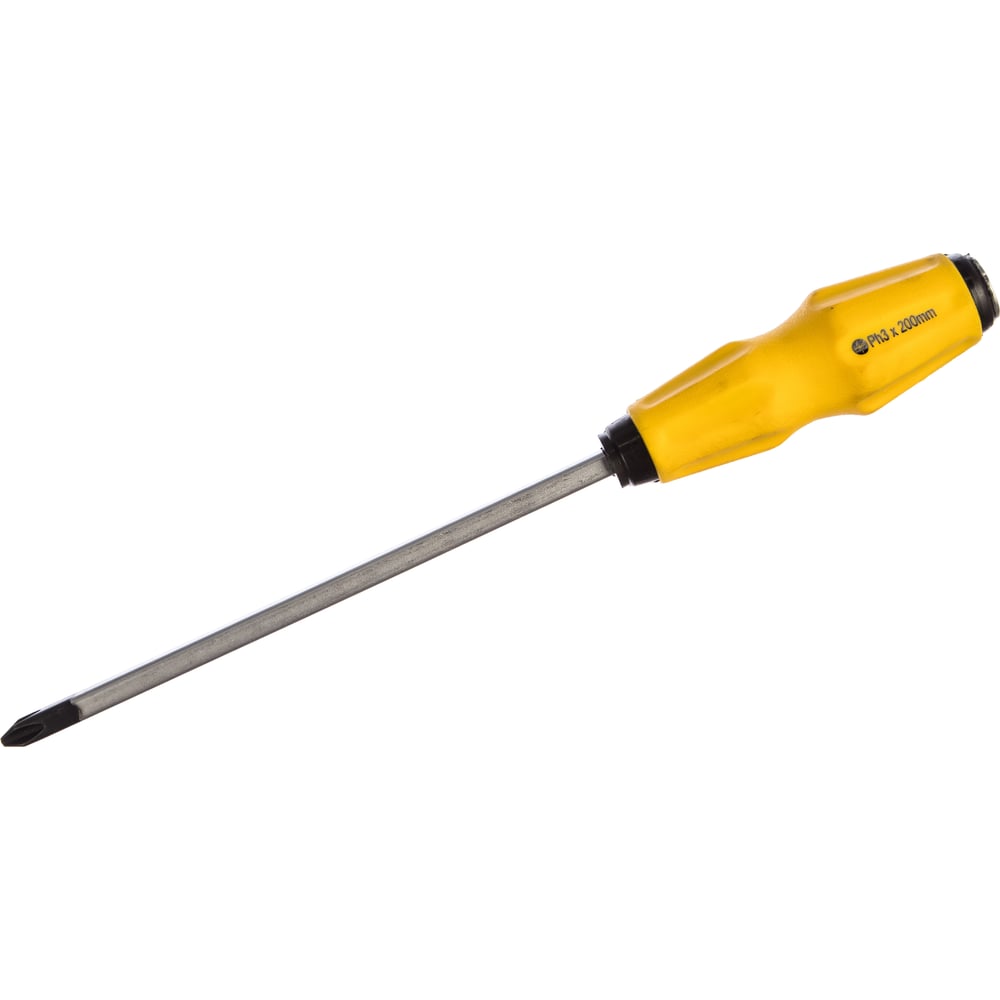

  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

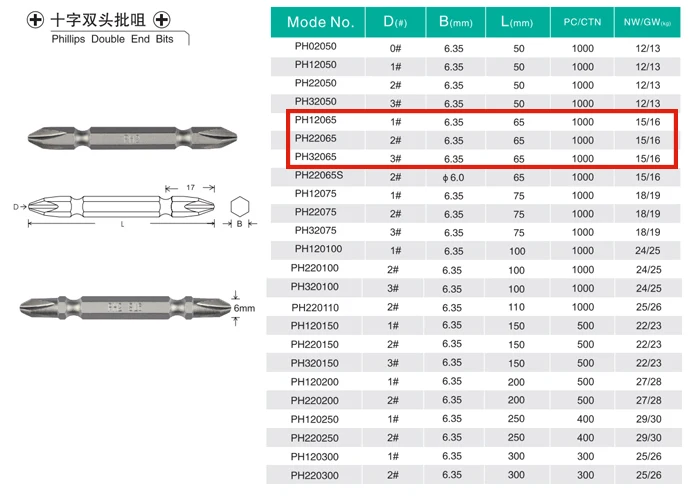

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

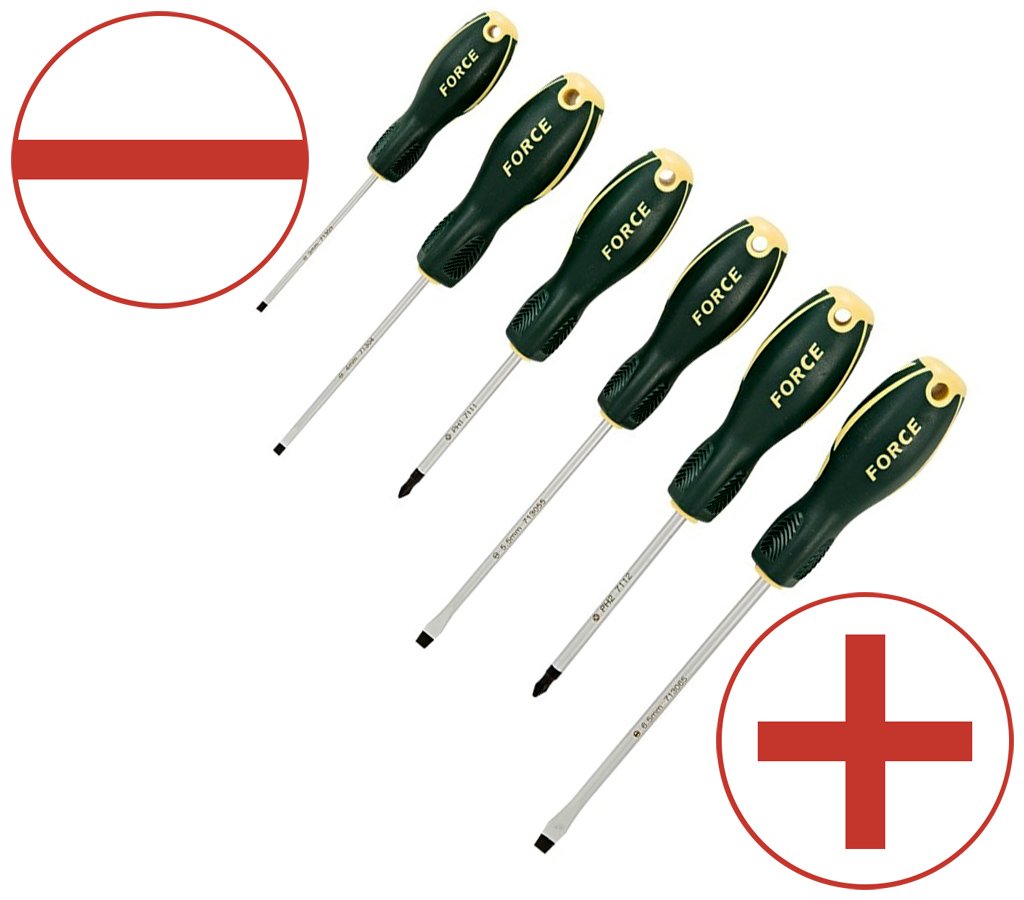

Чем отличается от плоской?

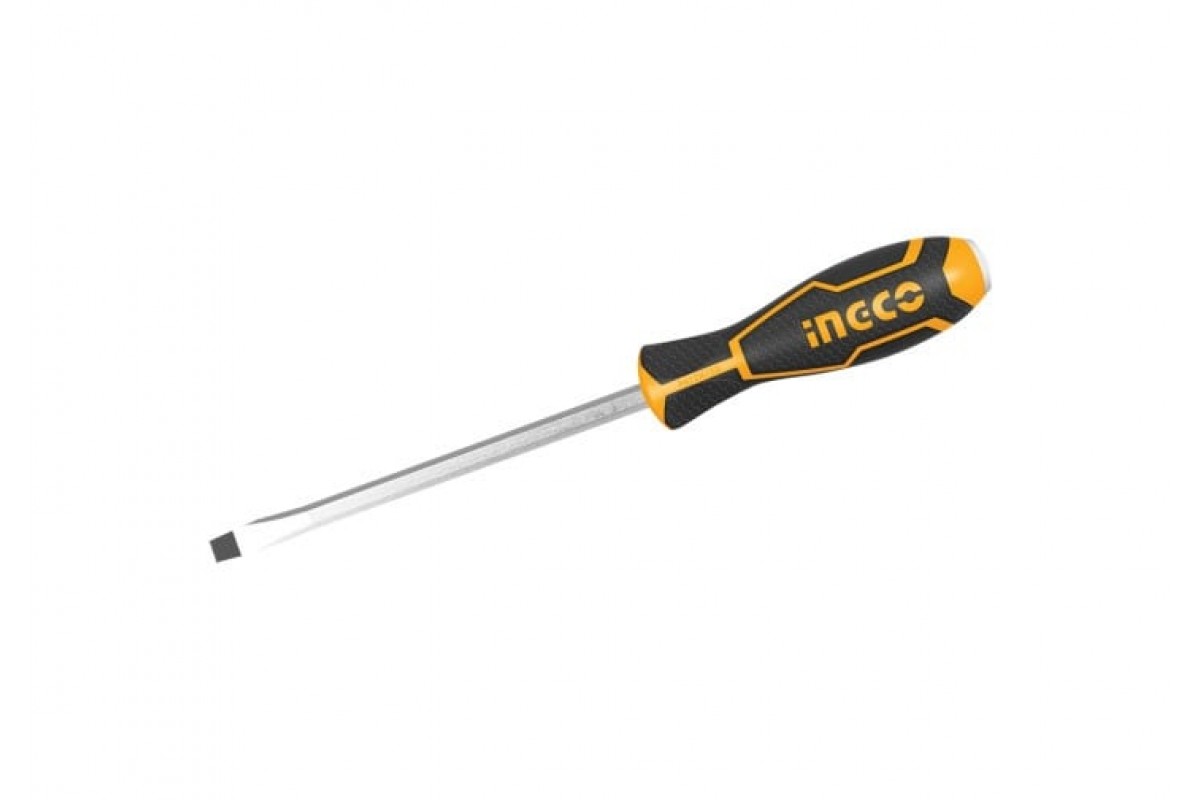

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

Отвертки. Типы и размеры — Строительный портал ПрофиДОМ

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

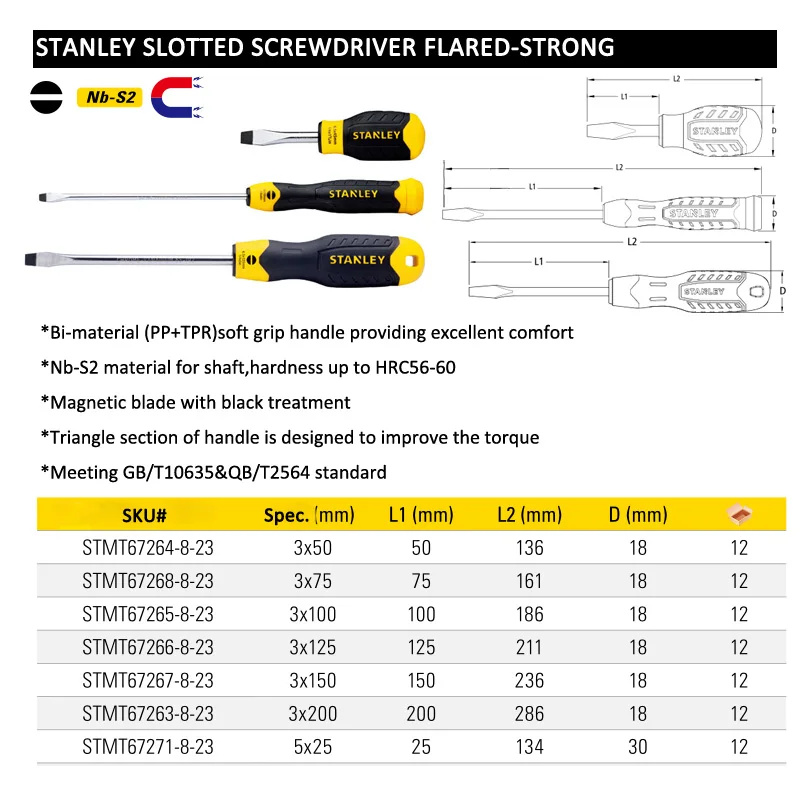

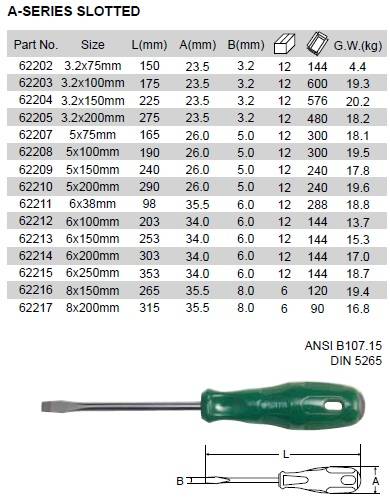

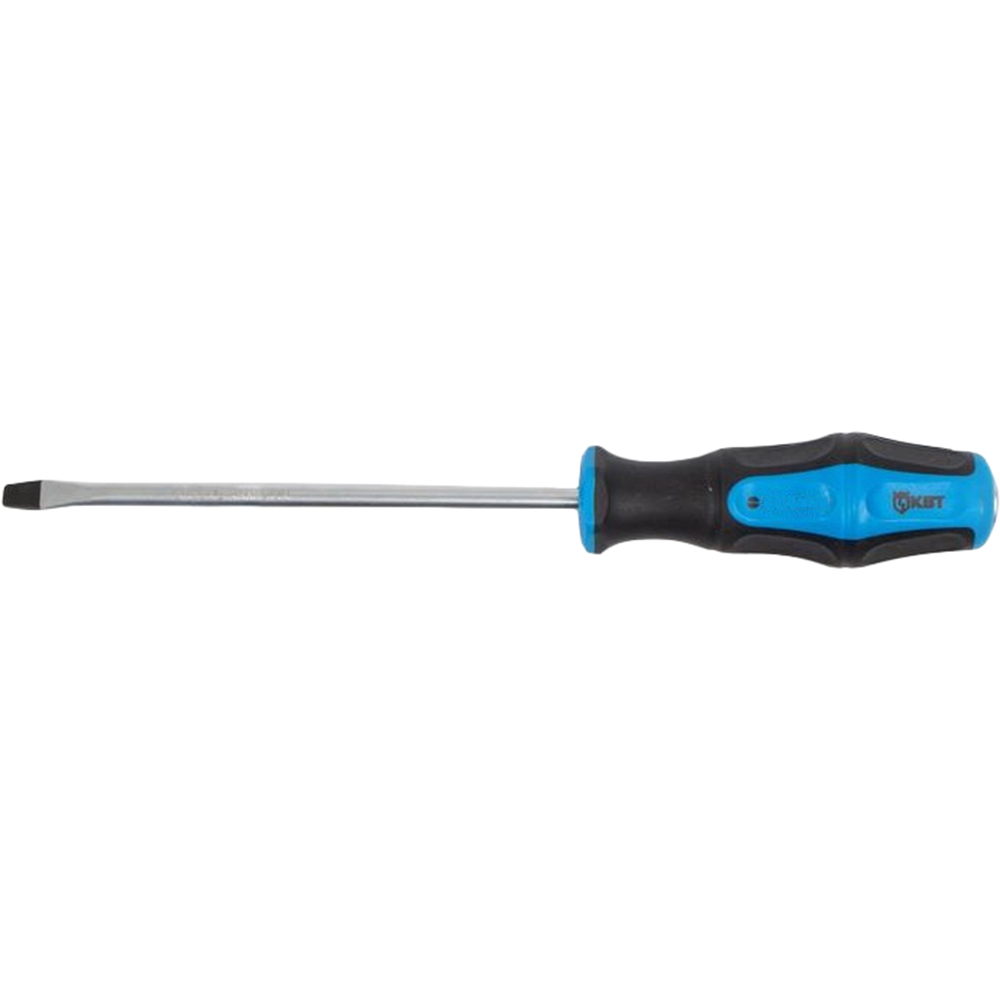

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

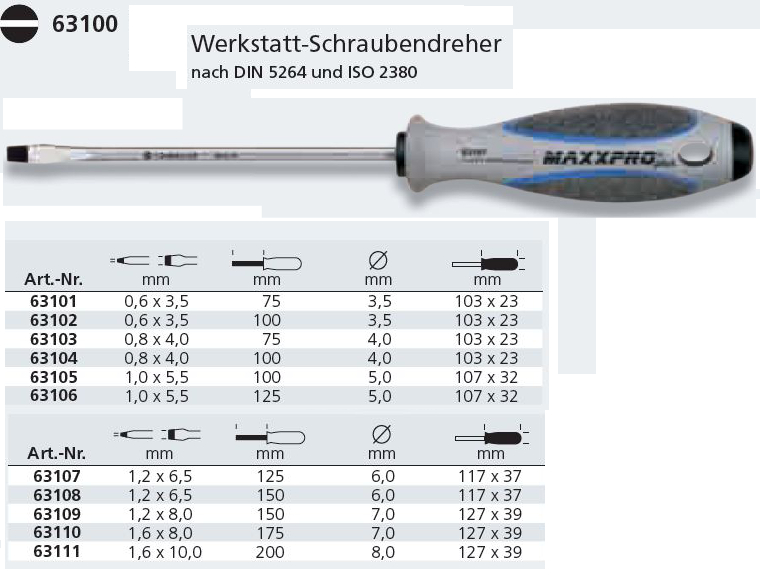

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

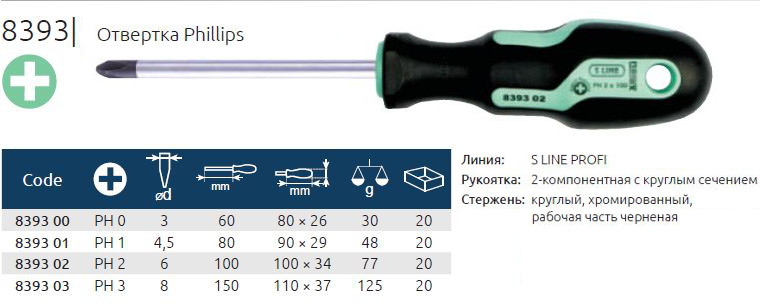

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

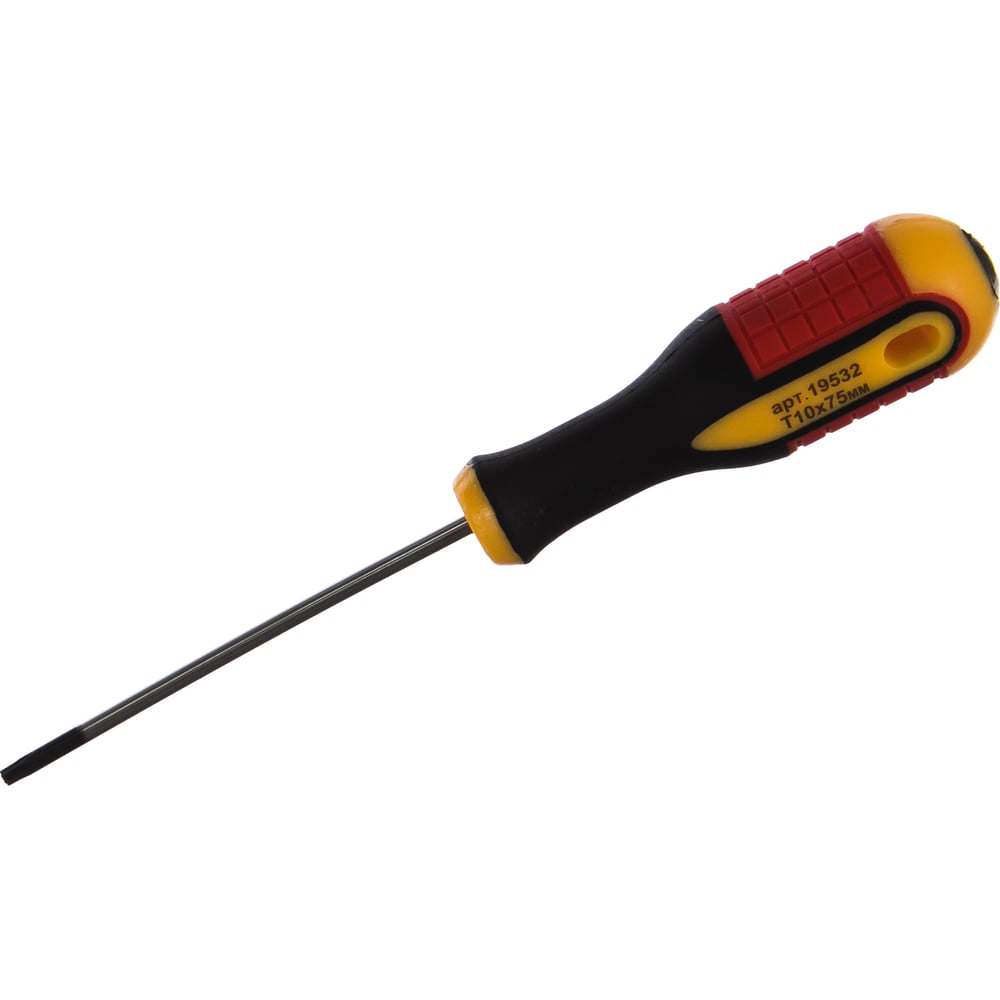

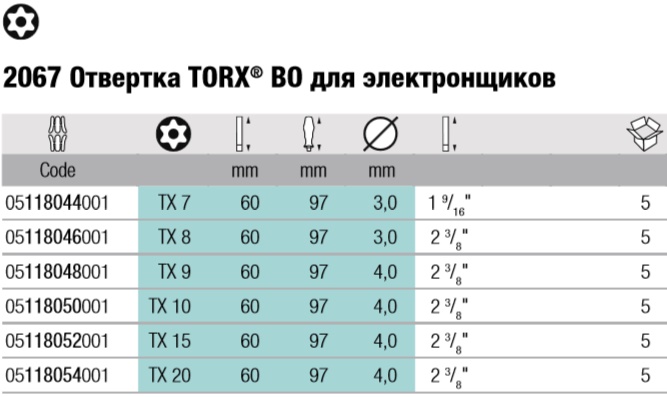

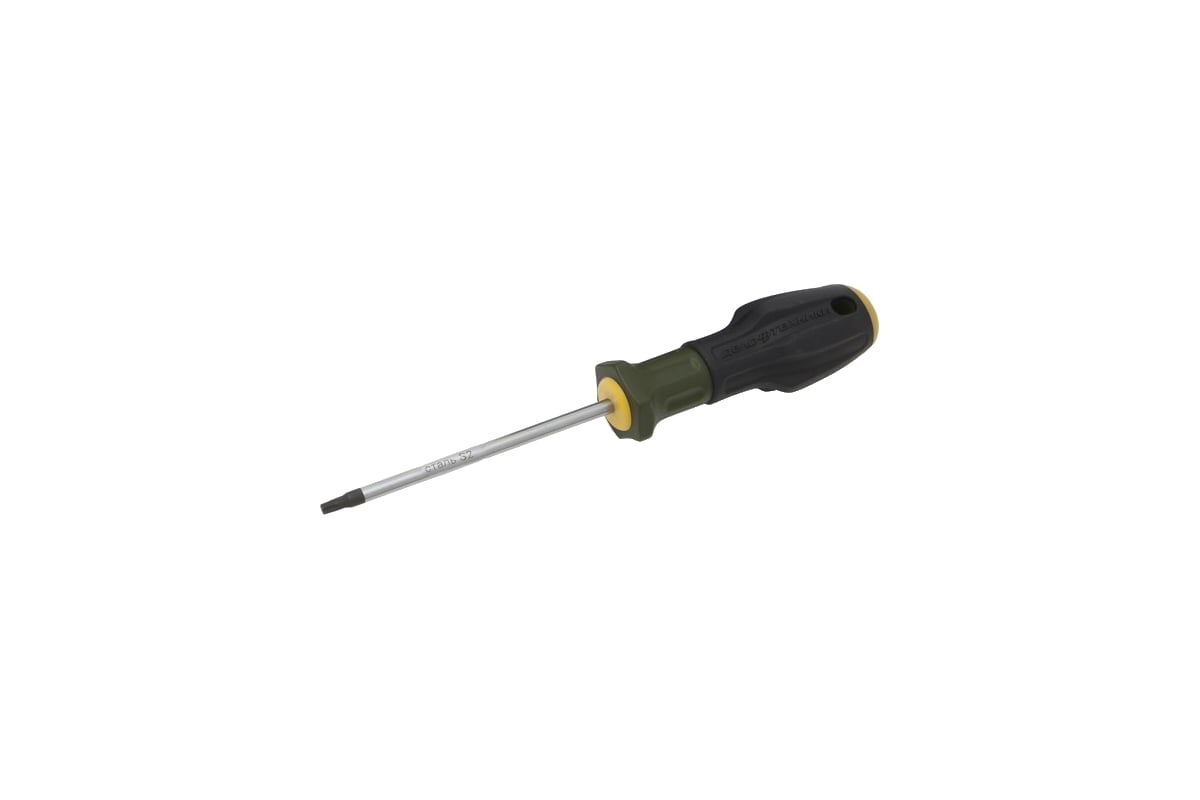

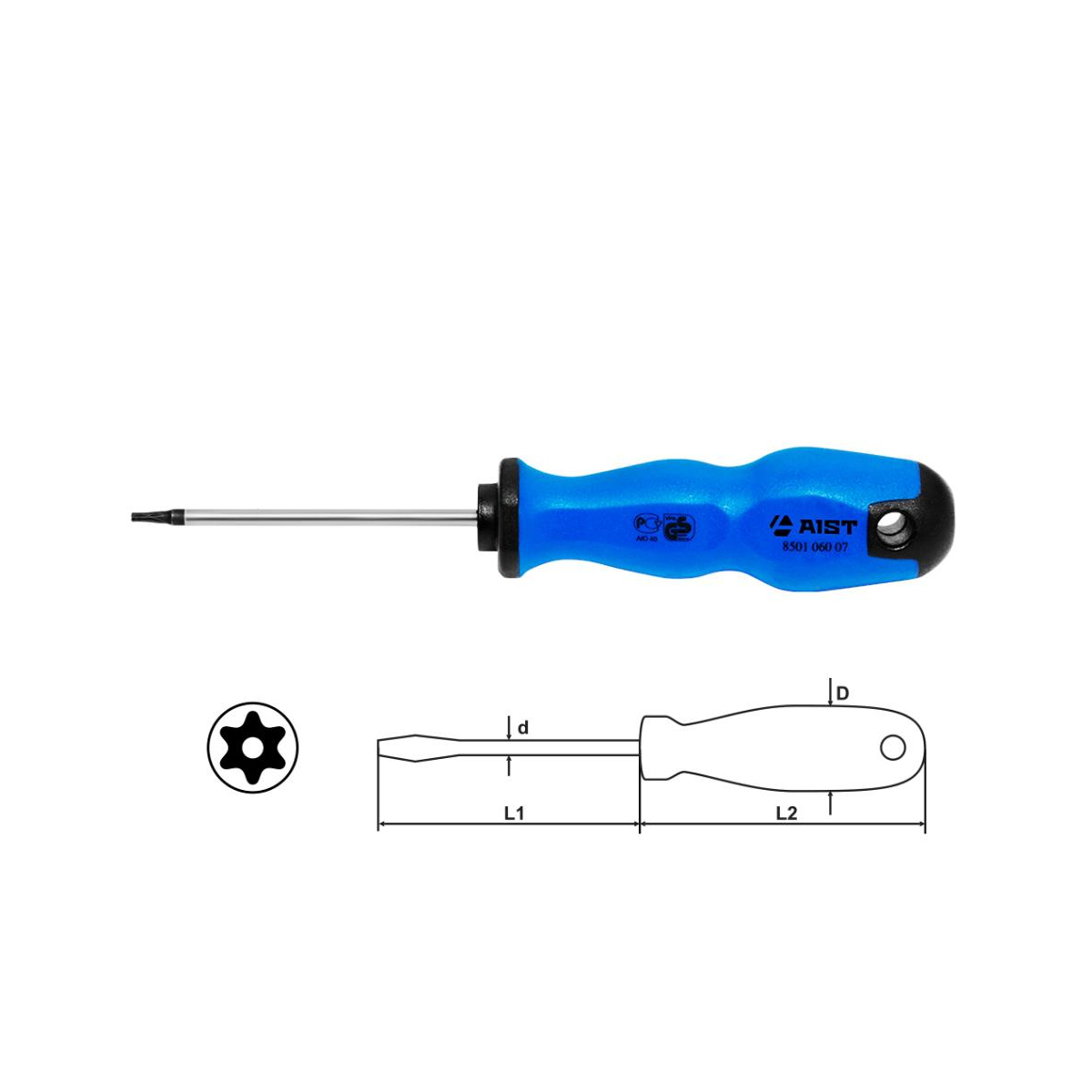

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

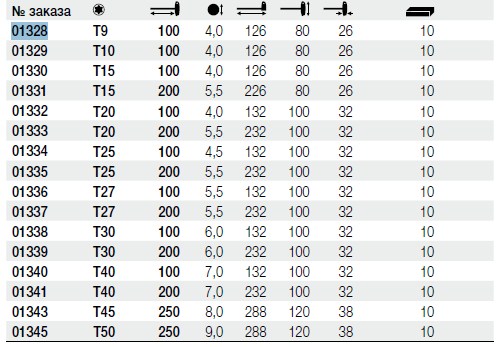

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа  Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки

типа PH или PZ

Диаметр наружной резьбы

крепежной детали, мм

0

менее 2

1

2,1 – 3

2

3,1 – 5

3

5,1 – 7

4

более 7,1

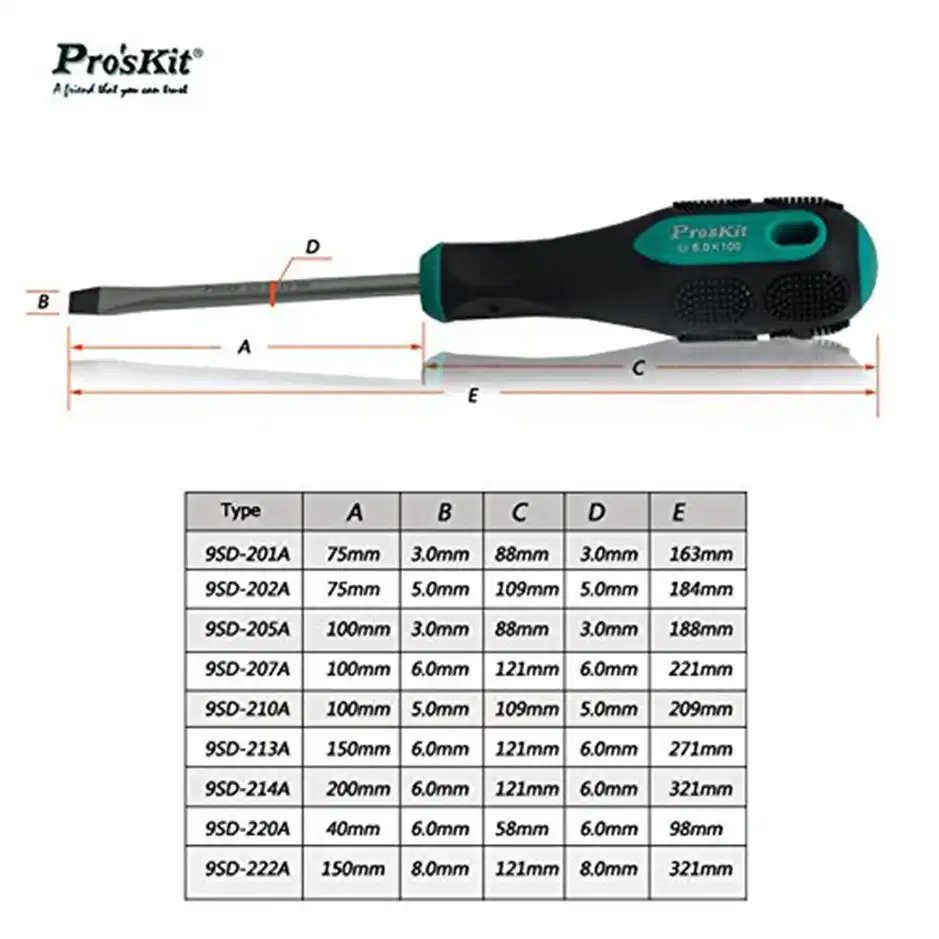

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки

Диаметр стержня, мм

Длина стержня, мм

0

4

менее 80

1

5

80 – 100

2

6

100 — 120

3

8

120 – 150

4

10

150 — 200



виды, из чего состоит отвертка, размеры

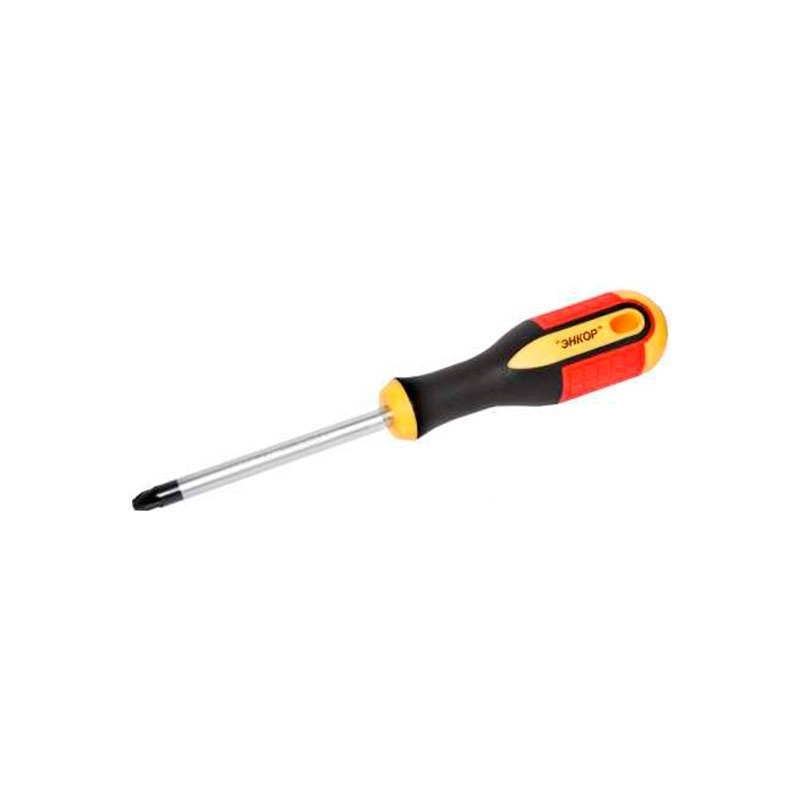

Отвертка крестовая — универсальный инструмент. Он необходим в хозяйстве для таких задач, как крепление винтов, шурупов или саморезов. Как правило, дома используется крестовая или плоская отвертка, несмотря на огромное разнообразие видов этого инструмента.

Параметры крестовых отверток

Многие мастера используют в хозяйстве автоматические приборы. Но это лишь технологическое веяние времени, которое не вытеснит собой использование обычной отвертки, требующей механических действий и некоторых физических усилий.

Без помощи инструментов винты не закрутить с достаточным усилием

Популярность крестовых отверток объясняется широким спектром их применения. Они имеют специализированное обозначение в виде креста и букв РН. Они и считаются показателями размеров инструмента. Минимальный имеет маркировку «000». Это значит, что такой отверткой можно прикрутить крепёж до 1,5 мм.

Примерная маркировка и ее значения:

  • 00 — 1,5-1,9 мм;
  • 0 — 2 мм;
  • 1 — 2,1-3 мм;
  • 2 — 3,1-5 мм;
  • 3 — 5,1-7 мм;
  • 4 — больше 7,1 мм.
Компания «Позидрайв» разработала шлиц PZ

Маркировка обозначает не только размер наконечника, но и толщину стержня.

Длину ручки следует подбирать в зависимости от пространства, в котором будут проходить работы. Так, если монтаж проходит в узком помещении, рекомендовано выбирают модель с короткой рукояткой. Если к месту крепления сложно подобраться, стоит подобрать инструмент с длиной стержня 300 мм.

Значение РН расшифровывается, как название фирмы «Филипс». Бывает, что инструменты имеют отметку PZ, расшифровывающиеся, как «Позидрайв».

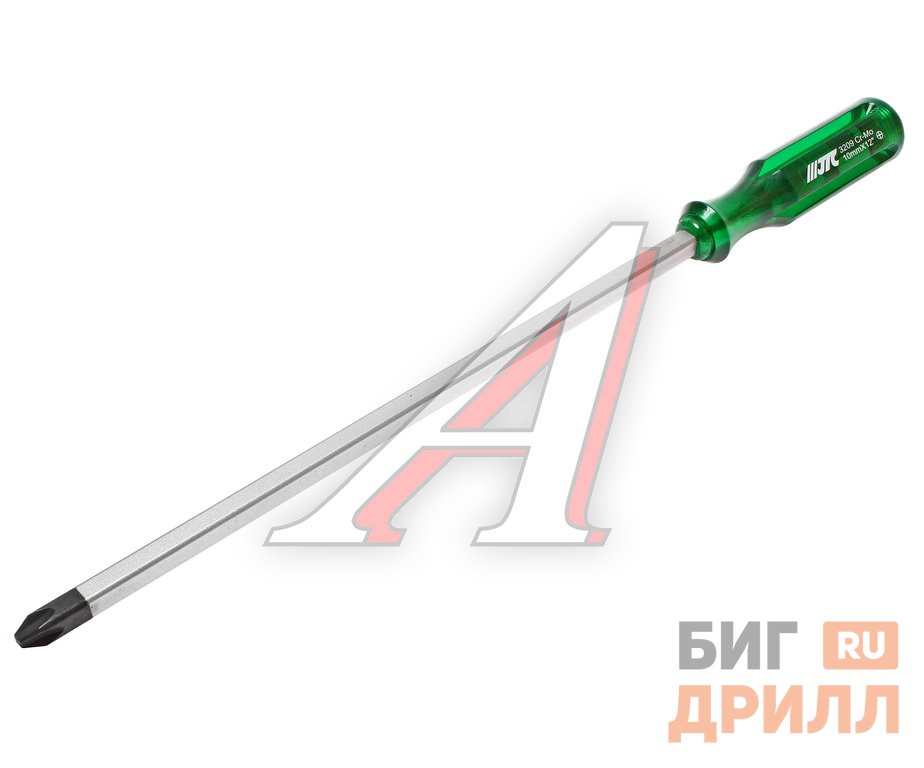

Компания «Филипс» придумала шлиц PH

Инструмент с последней маркировкой имеет дополнительный луч, обеспечивающий более прочную фиксацию при креплении. Он позволяет закреплять при сборке корпусную мебель, гипсокартон и профили из алюминия.

При выборе следует учитывать стержневую прочность. По стандартам, она имеет показатель в 47-52 единицы. Если число меньше, то кончик выгнется, а если больше — сломается.

К сведению! Чаще всего, показатель прочности обозначается буквами Cr-V.

Виды

Безусловно, любое монтажное действие по дому подразумевает использование различных видов отверток. Поэтому, чтобы не ошибиться, стоит повнимательнее изучить список их особенностей.

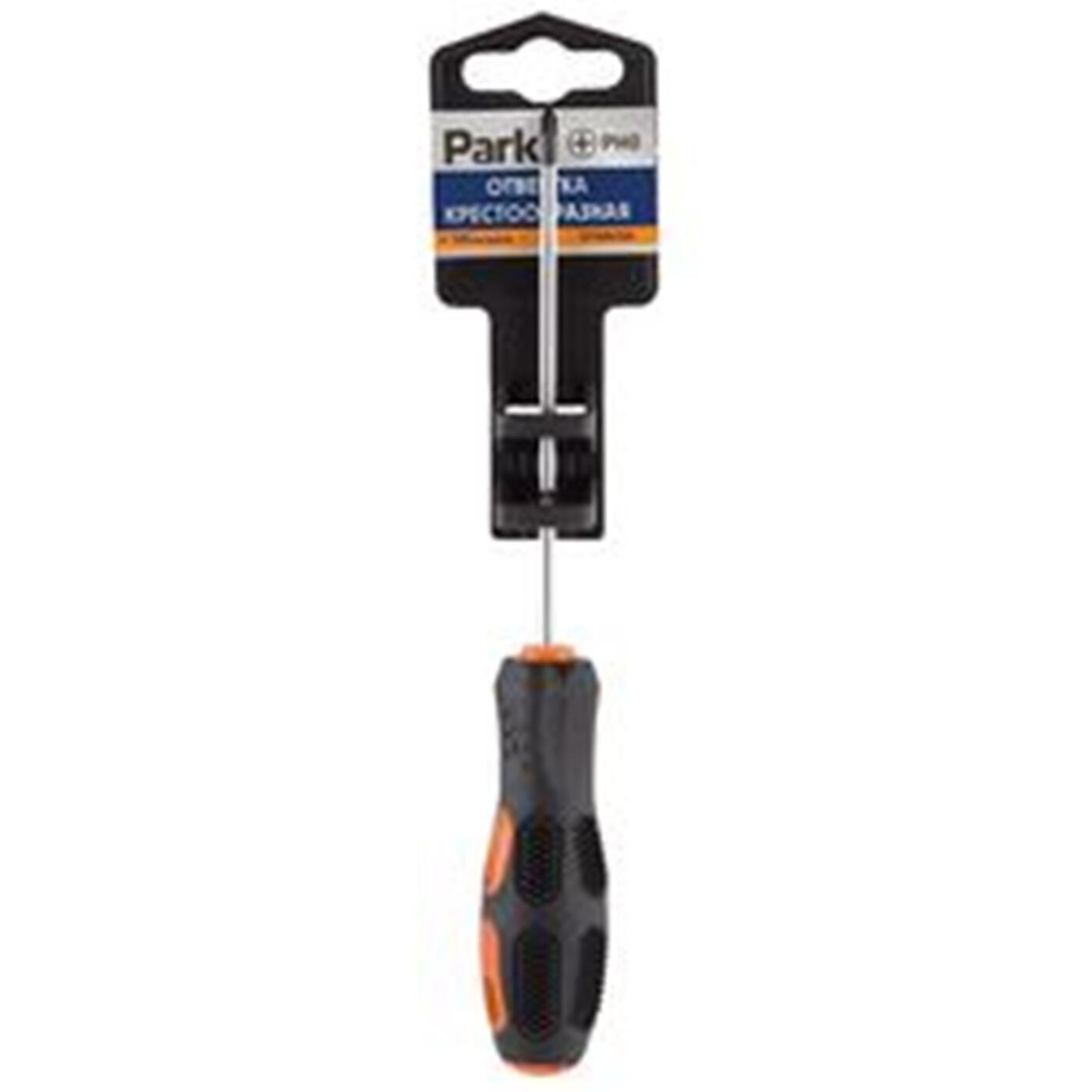

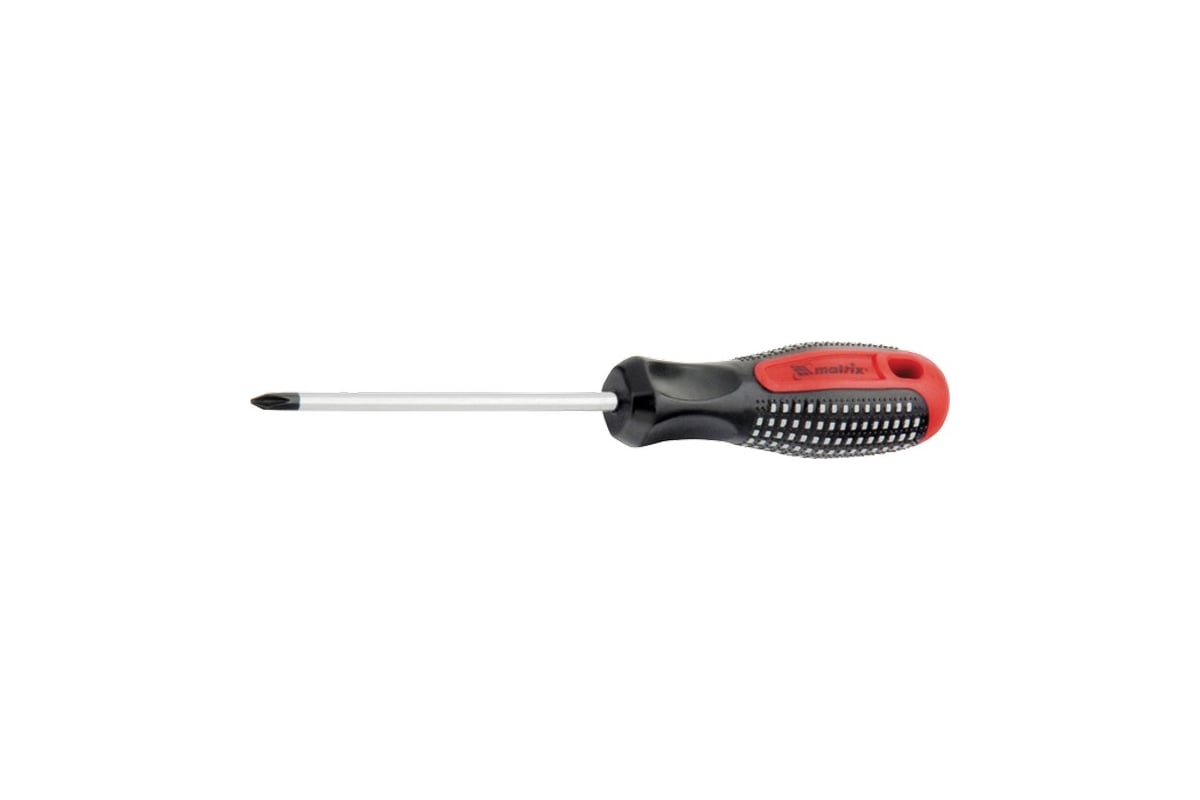

Самая популярная модель крестообразная РН2

Популярные разновидности отверток:

  • Диэлектрическая. Разработана для работ в электросети и с электрическими приборами. Максимальный допуск — 1000 В. При повышенном показателе, стоит отключить питание.
  • Ударная. Способна «разобраться» с прикипевшими и ржавыми болтами. При ударе она проворачивается на 2-3 мм, выкручивая болт.
  • Г-образная. В конструкции имеет шлиц с шестью гранями. Применяется во время сложных работ под углом, с шаровидными наконечниками.
  • Угловая. Похожа на автомобильную щетку. Имеет довольно широкий спектр применения, т. к. располагает различными диаметрами. Позволяет работать в местах с плохой доступностью, куда не проходит отвертка с маленьким размером. Изогнутая форма дает возможность работать в труднодоступном пространстве.
  • Силовая. Имеет увеличенный крутящий момент, с учетом применения шестигранного стержня. Процесс сборки и разборки значительно облегчается.
  • Крестообразная РН2. Для мелких бытовых работ. Позволяет вкручивать шурупы в тонкие поверхности.
  • Магнитная. Универсальный инструмент. Модели пригодны для любых видов работ. Имеют различные строения. Подходят для работ с деталями, имеющими крестообразное крепление.

Дополнительная информация! При выборе отвертки стоит брать во внимание особенности будущей работы. Основываясь на этом, подбирают размер, короткая или длинная, с ручкой из силикона или пластика.

Далее стоит подробнее изучить каждый из видов инструментария.

Магнитная отвертка

Наконечник этого инструмента имеет дополняющий магнит, который способен держать мелкие детали. Это удобно при работе с саморезами, имеющими минимальный диаметр.

Очень удобно, когда конец может притягивать мелочь

Особенности применения:

  • У обычных отверток при частом использовании наконечник стирается, здесь этого нет.
  • Магнитные варианты изготавливают из молибденовой стали или сплава хрома и ванадия.

Такая отвертка имеет более длительный срок службы, по сравнению с обычными моделями этого инструмента.

Крестообразная модель Ph3

До 1933 года производились и применялись в основном отвертки с прямой формой среза. В это время они легко повреждались в процессе использования, т. к. были не приспособлены для тяжелого механического закручивания. Революцию произвел выпуск крестообразного бита и шлица. Патент был выкуплен Генри Филлипсом, в честь него и создана одноименная маркировка — Philips. Популярным в быту остается модель РН2.

Революцию совершила бита с новым шлицом

Особенности следующие:

  • Шлиц имеет форму креста с косым уклоном 55°.
  • Можно вкручивать шурупы в мягкую и твердую поверхность.
  • При использовании шуруповерта, на заключительном этапе закручивания жало биты выходит наружу.

Важный недостаток этой модели — плохое сцепление с поверхностью. Это приводит к тому, что края бит и шурупов стираются.

Силовая отвертка

Она используется в основном для работ с поврежденными шурупами, болтами или саморезами. Если данные детали не удалить вовремя, можно повредить строительную конструкцию в целом. Бывает так, что пораженные коррозией крепежи срастаются между собой, и их удаление становится невозможным. Для решения этой проблемы и применяются силовые модели инструмента.

С таким инструментом необходимо работать вдвоем

Принцип действия данного типа отвертки:

  • Выполнена в виде особого инструмента с монолитным сердечником.
  • Имеет дополнительный шестигранник возле жала или на рукоятке, что дает возможность передавать вращательное действие от ключа.
  • Под воздействием ударов молотка, обойма перемещается по оси, придавая вращательное движение жалу через зубчатую передачу.
  • Это действие провоцирует поворот на несколько градусов, который ослабляет зажатые механизмы и позволяет открутить деталь при помощи обычной отвертки.

Обратите внимание! У данного инструмента отмечается 2 недостатка: первый — это необходимость помощника в процессе работы, второй — у такой отвертки отсутствует крутящий момент, а это значит, что удары будут способствовать только разрушению ржавчины вокруг крепежных деталей.

Угловая отвертка

Конструкция этого инструмента позволяет увеличить крутящий момент, уменьшить необходимое рабочее пространство и защитить шурупы от разрушений. Некоторые модели позволяют крутить насадку по часовой стрелке и против нее.

Иногда согнутая под углом модель просто незаменима

Особенности использования:

  • Имеет Z-образную форму.
  • Позволяет откручивать детали в труднодоступных «карманных» местах, в которых допущена ошибка при сборке.
  • Она не очень удобна на практике, однако, ее эффективность в некоторых ситуациях не вызывает сомнений.

Обратите внимание! В комплект обычно входит рукоятка Т32, имеющая форму, которая позволяет увеличить крутящий момент.

Г-образная отвертка

Иногда ее могут называть — Г-образный ключ. В основном применяется для работ, где необходим определенный угол наклона.

Иногда только изогнутые модели могут подлезть в труднодоступное место

Особенности устройства:

  • Шлиц может быть представлен шестигранником.
  • Другая форма может напоминать звезду с шестью лучами.

Обратите внимание! Чтобы облегчить работу под определенными углами, эта разновидность отверток дополняется наконечником в виде шара.

Ударная отвертка

Главная особенность этого инструмента — усиленный металлический корпус, который защищает стержень от влияния ударов. Для изготовления, в основном используется легированная сталь.

Часто только с помощью вибрации можно открутить винт

Технические особенности инструмента:

  • Реверс. Является одним из показателей качественного инструмента, однако на практике он нужен не всегда.
  • Материал. Современные модели имеют покрытие из металла, что позволяет дополнительно защитить инструмент и снизить риск соскальзывания в процессе работы.
  • Рукоятка. Она позволяет передавать на инструмент необходимое физическое усилие. Однако, в этом инструменте она выполняет роль спускового крючка для ударно-поворотной системы. Одновременно, она удерживает изделие в процессе работы.

Дополнительная информация! Эта отвертка необходима в момент, когда следует снять ржавые петли на двери. Чтобы выполнить эту задачу, на отвертку одевается особая насадка, которая и будет выполнять данное действие.

Диэлектрическая отвертка

Этот тип инструмента нужен для работ с электрическими приборами, розетками и прочей техникой.

Электрики тоже откручивают и закручивают винты

Характеристики и особенности работы:

  • Позволяет обеспечить безопасность человека, при контакте с электрическими приборами.
  • Разработана для работы с популярными частями крепежных элементов.
  • При тестировании с инструментом работают под напряжением до 10 кВт, что позволяет убедиться в качестве и подтвердить его безопасность.

Обратите внимание! Любая диэлектрическая модификация допускает использование в работе с сетями, напряжение в которых не выше 1 кВт.

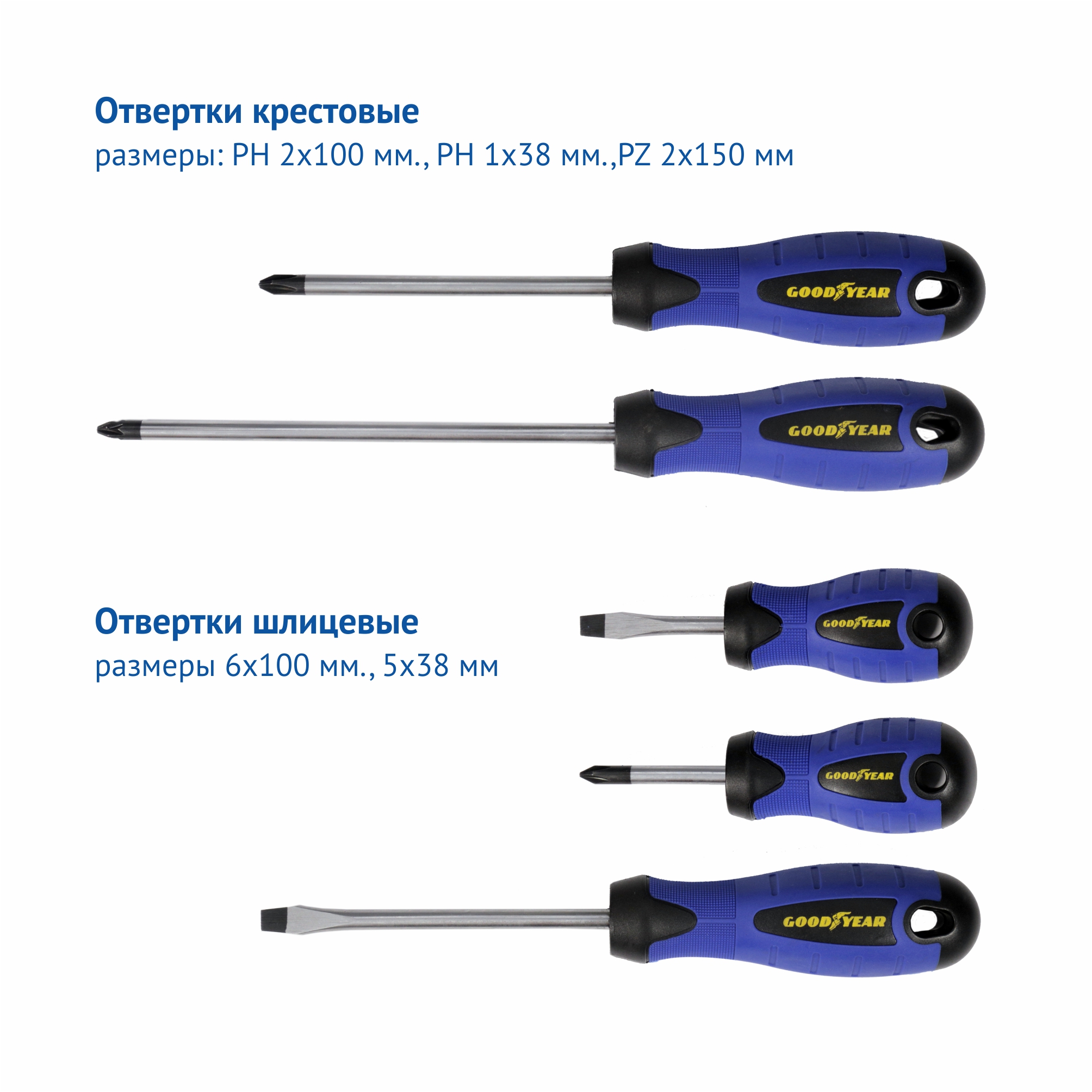

Какие отличия между крестовой и плоской отверткой

Крестовая отвертка — наиболее популярный инструмент при ремонте.

Спектр и особенности использования:

  • Различаются по диаметру наконечника.
  • Применяется для большинства разновидностей шурупов, винтов и саморезов.
  • Для облегчения эксплуатации, наконечник инструмента дополняется магнитом.

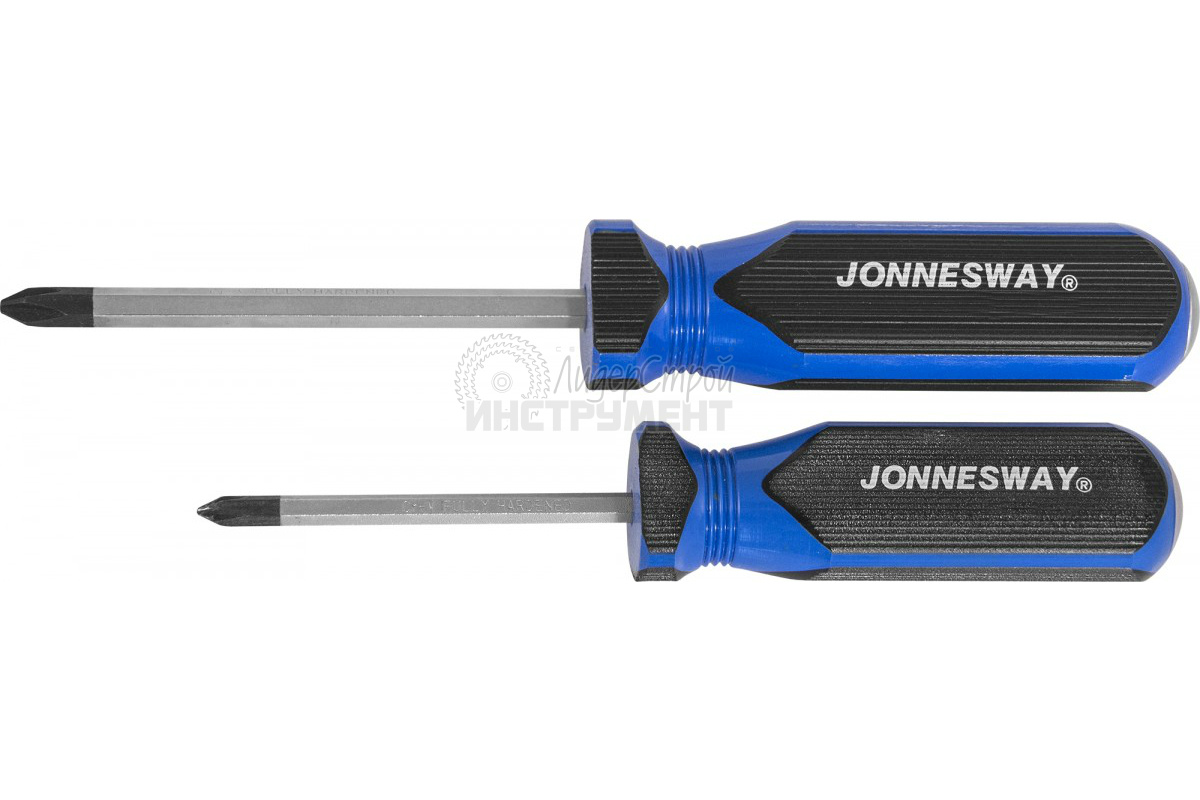

Одна из самых популярных моделей

Далее рассмотрена специфика и особенности использования плоской или шлицевой отвертки. Жало плоской отвертки выполняется из узкой пластины.

Раньше, основная часть крепежей была выполнена с прямой линией наконечника. В этом случае, необходимо подобрать жало нужной длины.

Сегодня такие крепежи применяются реже, и их установка проводится только плоским концом отвертки. Крестовые варианты инструмента дают возможность устанавливать и откреплять фигурные крепежи.

У магнитных моделей наконечник крепче

Жало этой отвертки имеет большое число выступов, что позволяет обеспечить плотное сцепление с откручиваемыми деталями. Крестовые модели позволяют работать с бытовыми вещами, деревом и металлом. Плоские же отвертки больше применяются для крепления дверных ручек, розеток и прочих мелких элементов.

Особенности использования отвертки с плоским кончиком:

  • Применима для вкручивания и откручивания винтов и шурупов.
  • Используется реже, чем крестовая «коллега».
  • Длина наконечника измеряется в миллиметрах.

Обратите внимание! Отвертки различаются и формой жала, которую подбирают. Все зависит от цели применения. Кроме того, отличаются размеры отверток плоских и крестовых. Параметр подбирается, в зависимости от диаметра шурупа.

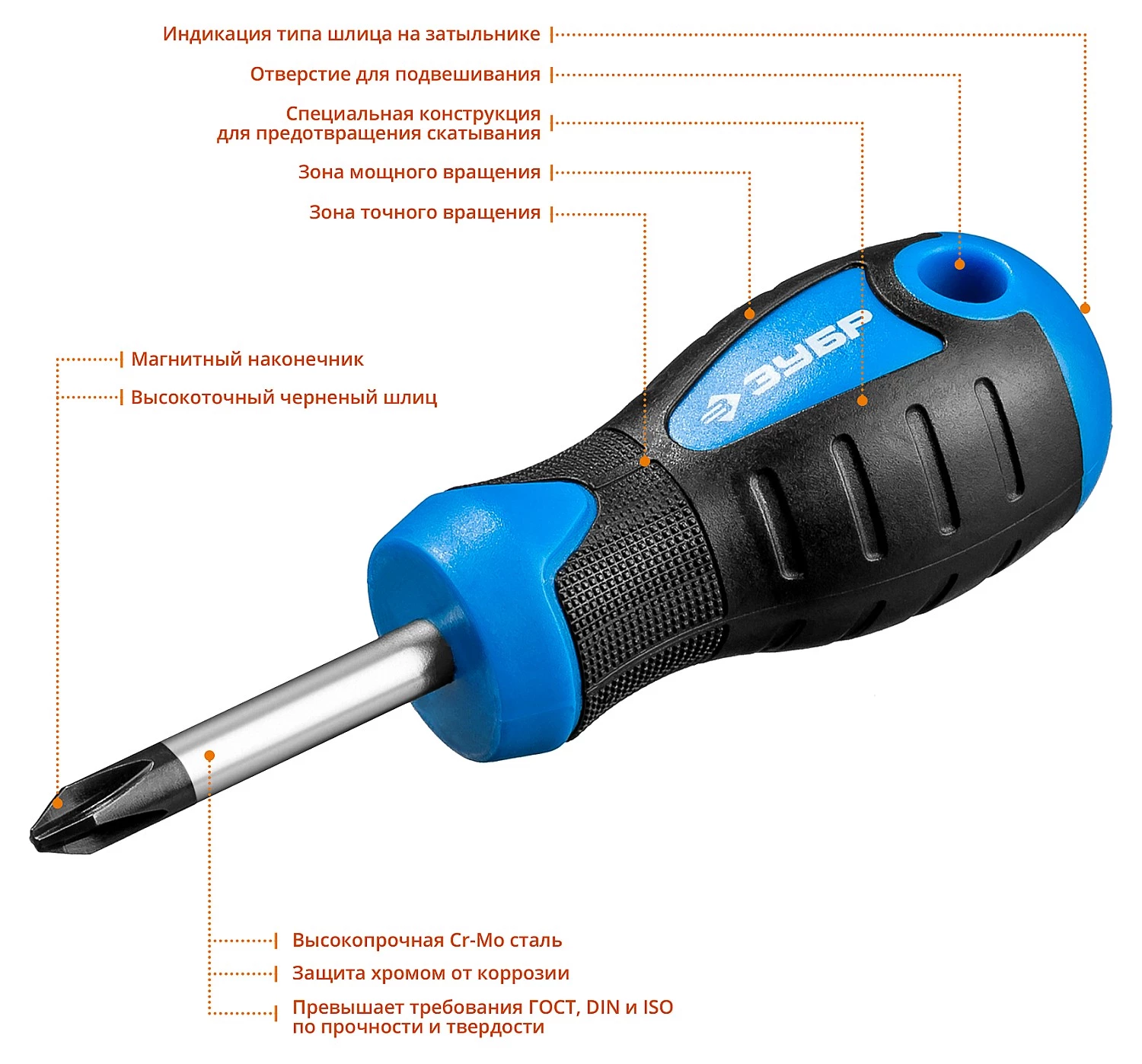

Из чего состоит отвертка

Как правило, отвертку выполняют из 3 основных составляющих: наконечник, стержень и рукоять. Форма наконечника зависит от фирмы крепежного элемента.

Крепежным элементом считается:

  • винт;
  • шуруп;
  • саморез.
Инструмент может работать с винтами, шурупами и саморезами

Составные детали инструмента и качество их исполнения влияют на его итоговое использование.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант. Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться. Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC. Это важно. Твердость сплава придает крепость самой отвертке.

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

  • Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
  • Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
  • Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.
Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ. Важно подойти к процессу выбора со всей серьезностью.

Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.

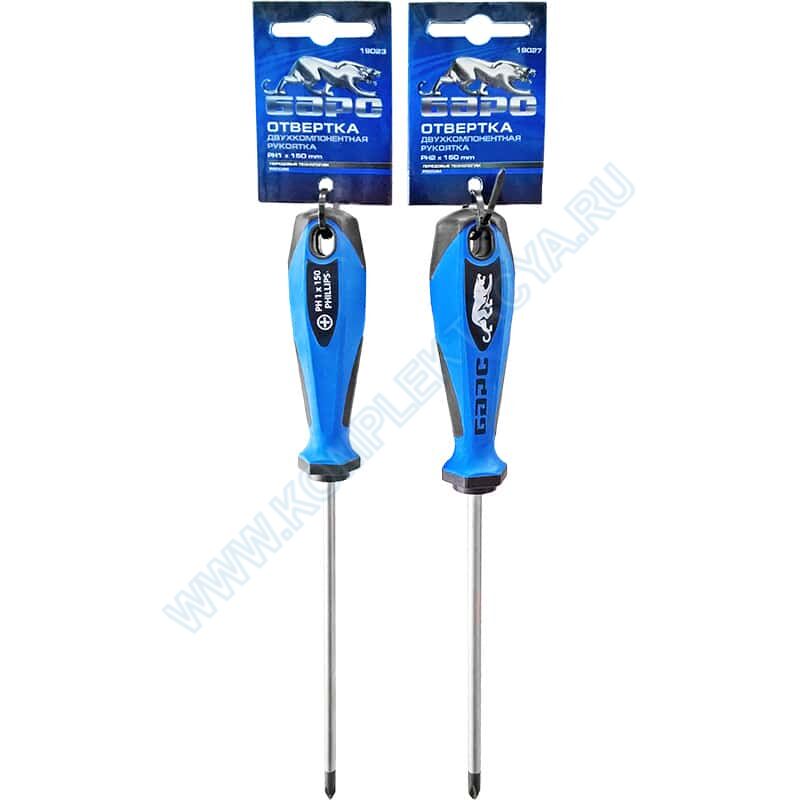

  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

описание и размеры Когда найдется работа для крестообразного наконечника

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

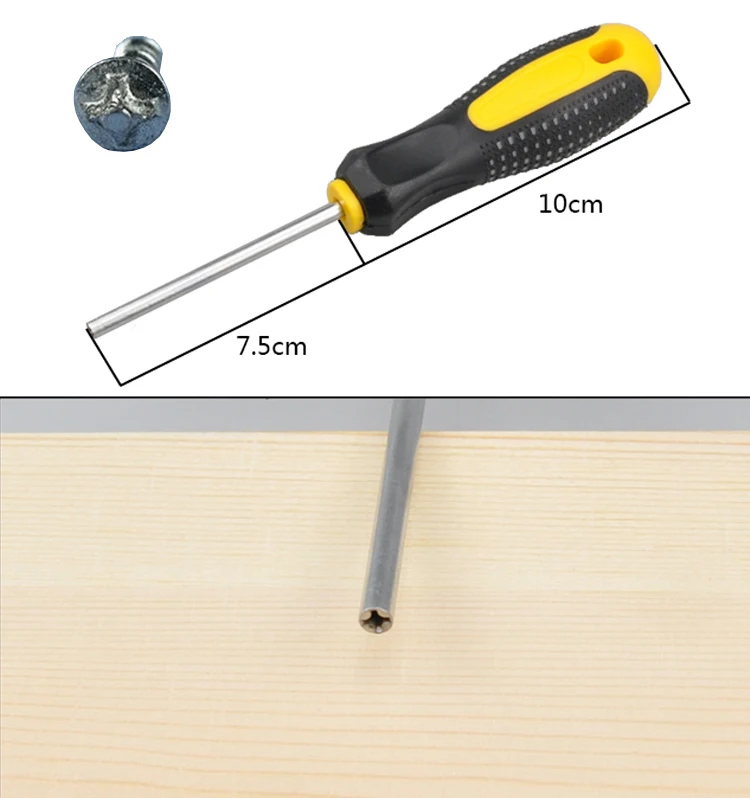

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент — отвертка, все же имеет свою историю и как бы многие ни думали — составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее — жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

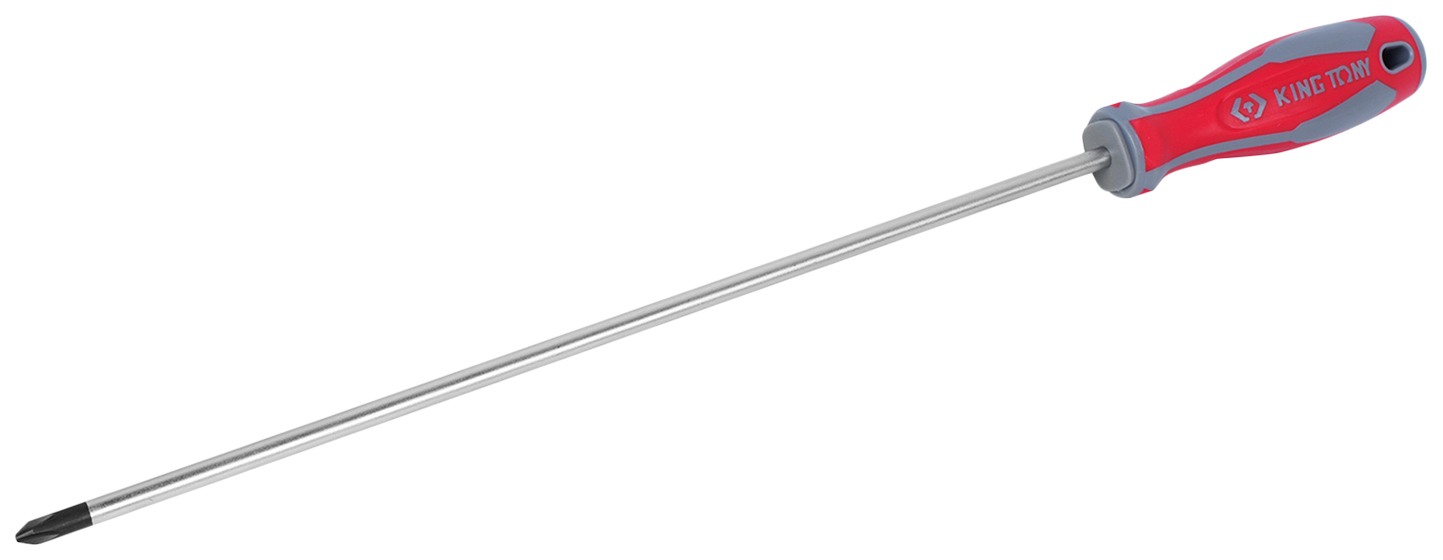

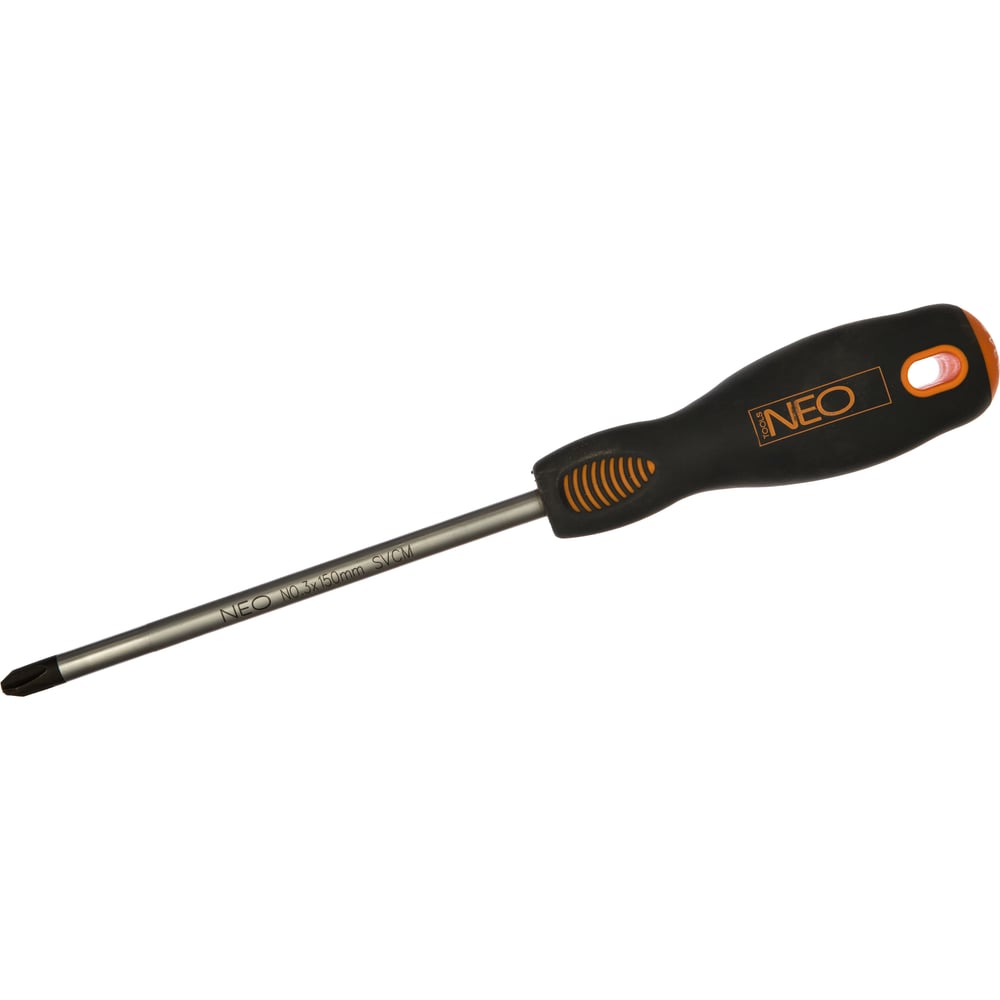

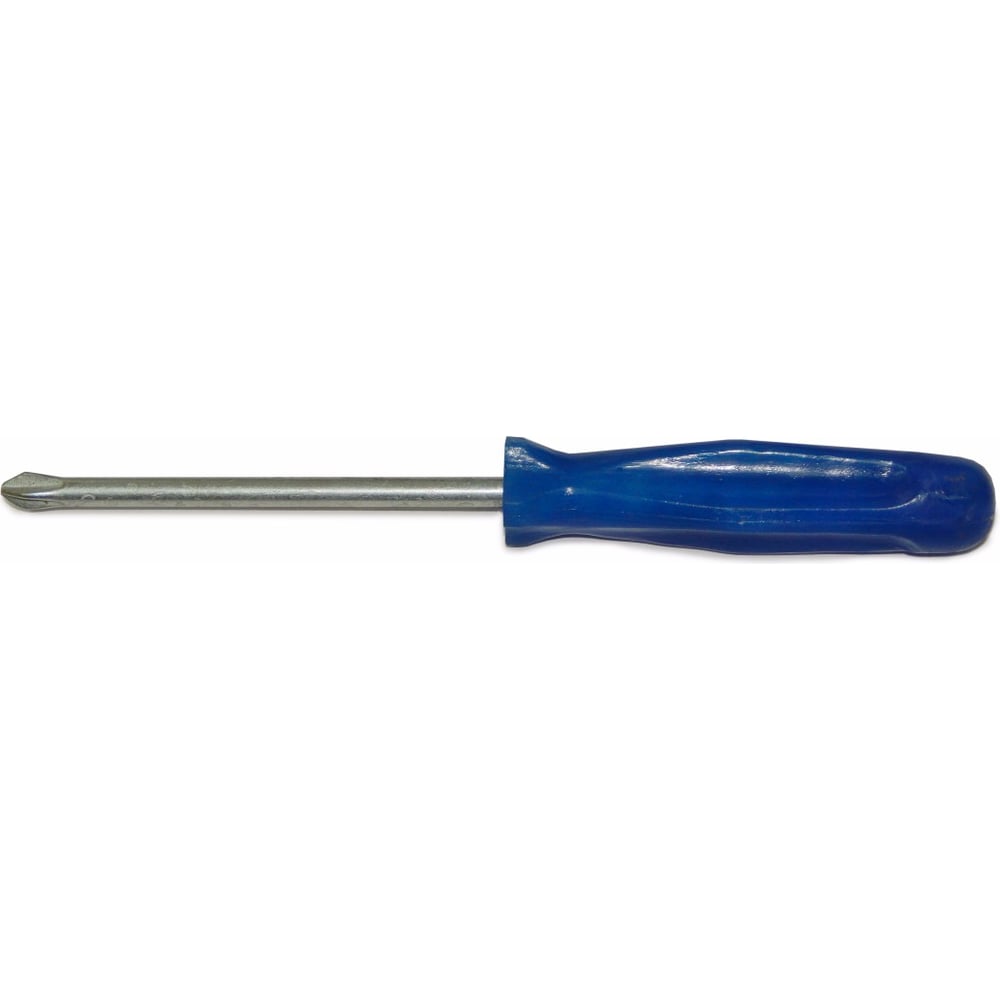

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом — это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени — это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем — TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том — для каких работ их лучше использовать?

  • № 0 — отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 — снимает крепежные элементы до 3 мм;
  • № 2 — легко отворачивает саморезы до 5 мм диаметром;
  • № 3 — предназначен для креплений в 7 мм;
  • № 4 — тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки — Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт ».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом — не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертка появилась примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» — так появился шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки — длина и диаметр стержня, форма и размеры ручки — стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Phillips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Phillips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят — рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней — надежность захвата, — чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений; вторые — эластичнее, но мягче, — в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

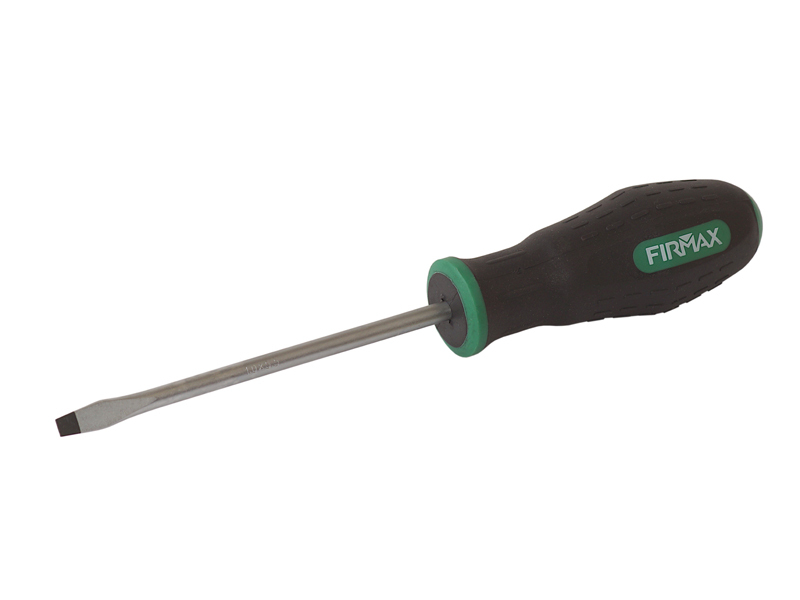

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр — размер жала, определяется двумя числами, например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

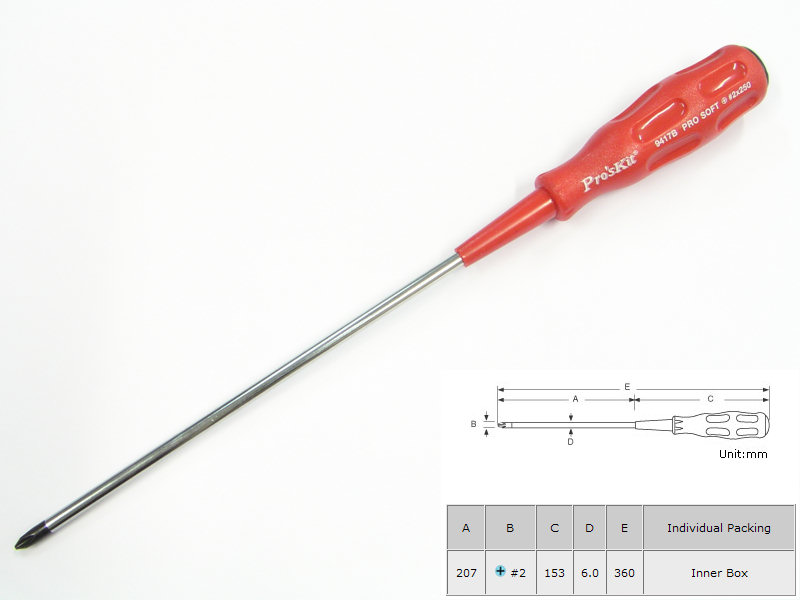

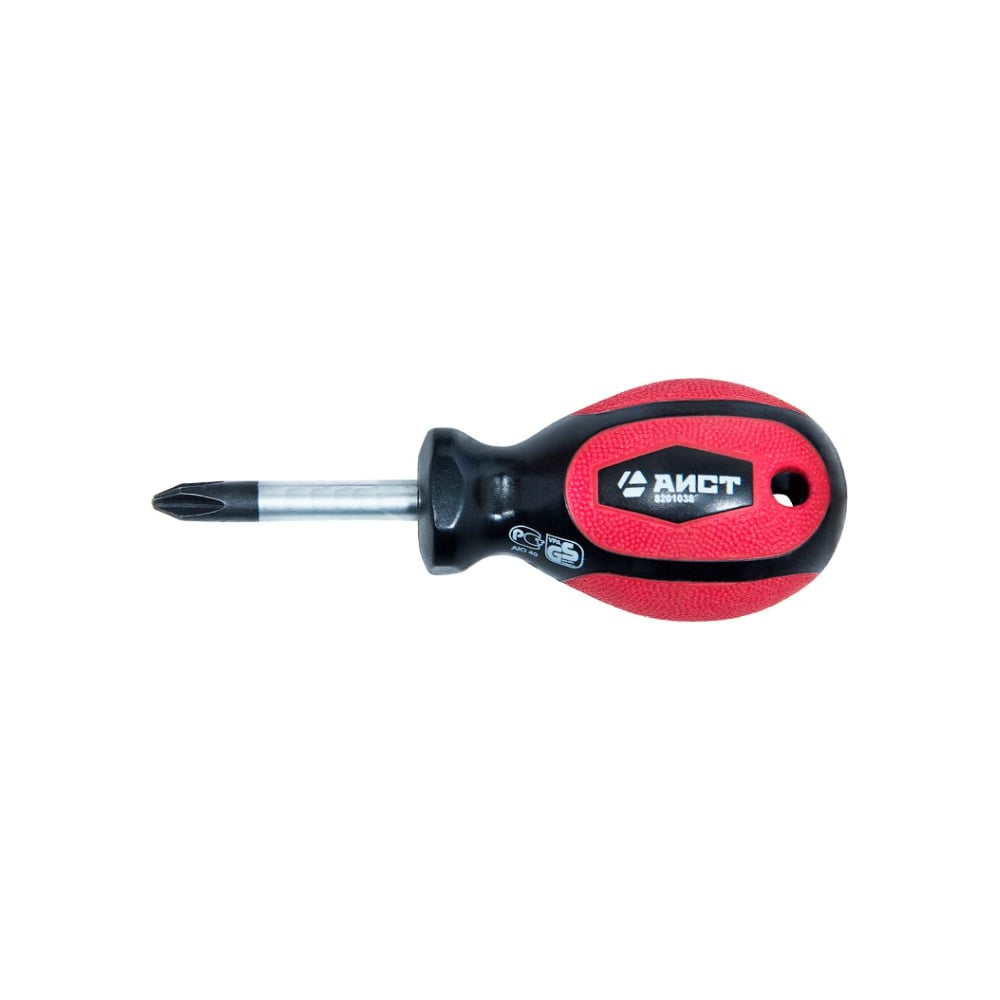

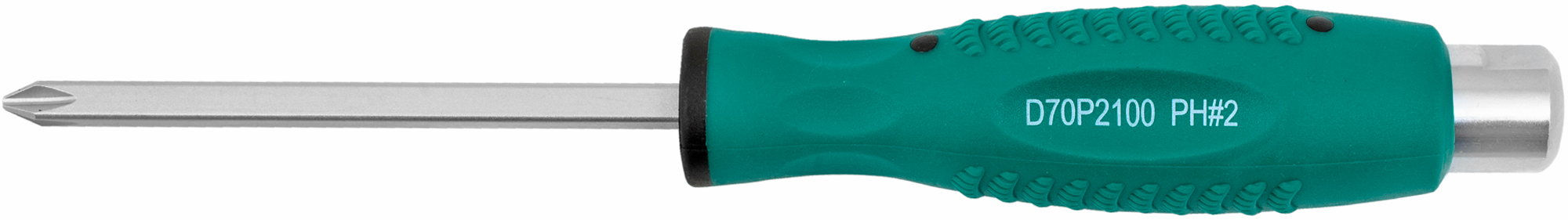

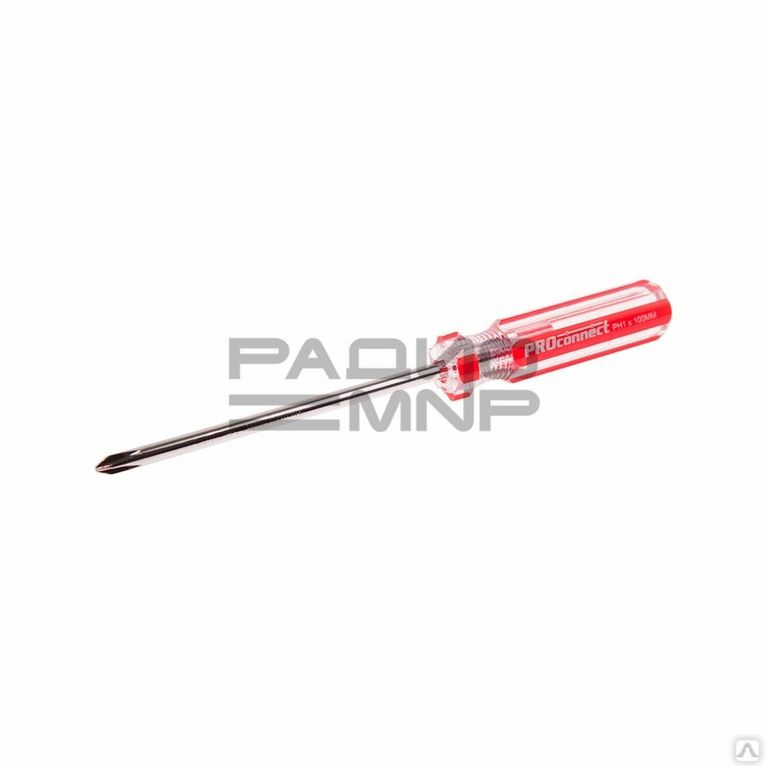

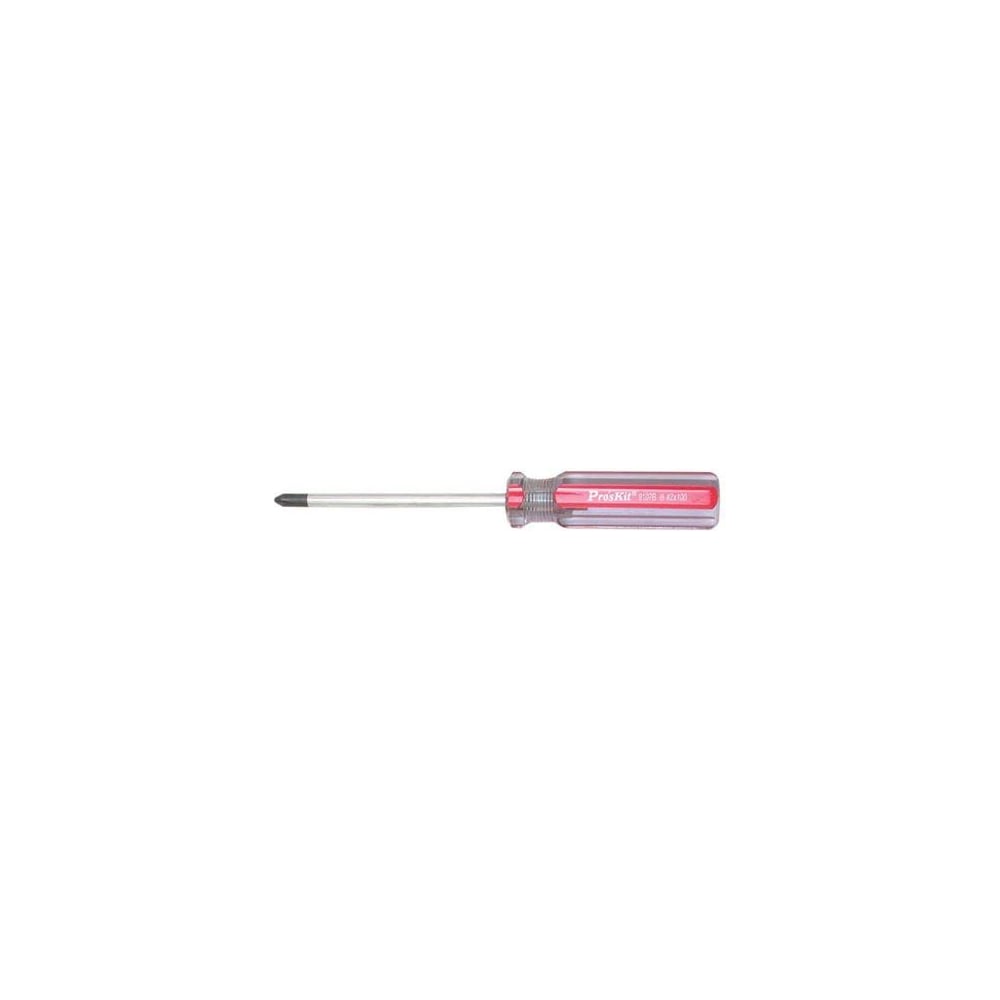

Крестовая отвертка Phillips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица — возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) — это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать.

Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов — они автономны, не требуют подключения к сети, удлинителей, переходников и проч., электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.

Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом — для работы с шурупами и винтами.

Основные части отвертки — это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка — это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.


Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.

Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.

Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.


В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом — прямым (шлицевым) или крестообразным , — это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.


Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.

Следующий тип наконечника — крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.

Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.

Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.


Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.


Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.

Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.


Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.

Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.

Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.

Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.

В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.

Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других — диаметр шурупа. Для Torx — cтандартизированный номер и т.д.

С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.


Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней — компактно и практично.


Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда — наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.


Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.


Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.


Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.

Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .


Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели — все это прогрессивные решения, позволяющие облегчить слесарные работы.

Если под рукой не имеется отвёртки, то установить, например, розетку, монтировать кронштейн или повесить полочку будет непросто. Универсальных моделей просто нет, невзирая на заявления производителей. Поэтому подобрать оптимальный вариант инструмента будет достаточно трудно. Постараемся разобраться в том, какие существуют виды отверток, и для чего подходит каждый из них.

Работа отвёртки зависит от её устройства. Она состоит из рукоятки, наконечника и стержня. Углубленность и широта отверстий, в которые вкручиваются саморезы либо шурупы, для различных болванок и плоскостей разные. По этой причине предназначение прибора характеризует его модель и масштабы устройства.

Детали инструмента:

  • стержень — предоставляет возможность выбрать отвертку под свойства предстоящей работы. Значительная углублённость заготовки доступна с его большей продолжительностью;
  • наконечник либо паз — рабочая доля инструмента, помещенная на краешке стержня. Модель паза сочетается с рисками сверху головки шурупов. У шурупов альтернатив формы значительно больше, если саморезы снабжены рисками в форме креста. Под каждую из них рассчитан собственный шлиц;
  • рукоятка — гарантирует комфорт работы с прибором. Имеются и вспомогательные назначения, объединенные с удобством и эргономичностью.

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы . Итак, рассмотрим все классификации.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.

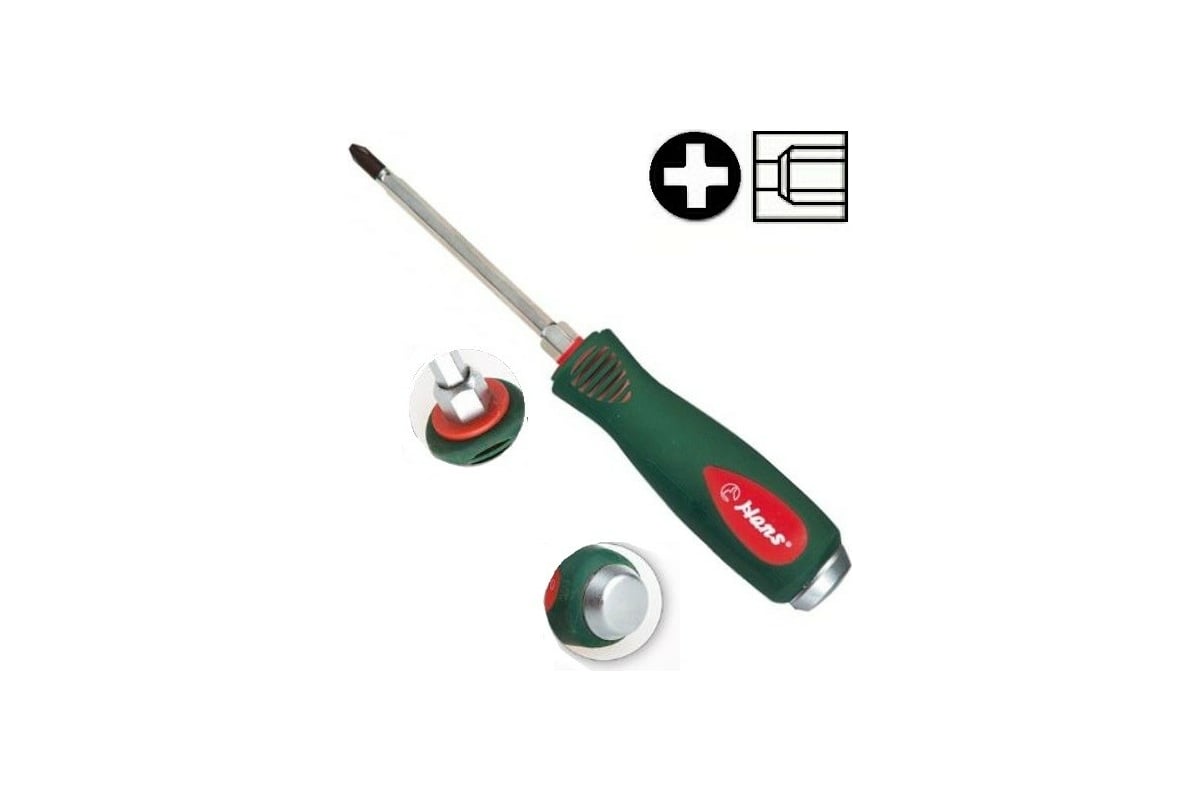

  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы , реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком , не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

Таблица размеров отверток — Garage Sanctum

Может показаться, что полный набор отверток имеет гораздо больше размеров, чем вам когда-либо понадобится, но наступает день, когда вы понимаете, что в вашем наборе отверток не хватает размера, который вам отчаянно нужен. . Таким образом, лучше купить те размеры, которые вам нужны больше всего, чем покупать полный набор, который вы позже обнаружите неполным.

Ниже вы найдете 5 наиболее распространенных форм головок винтов различных размеров.

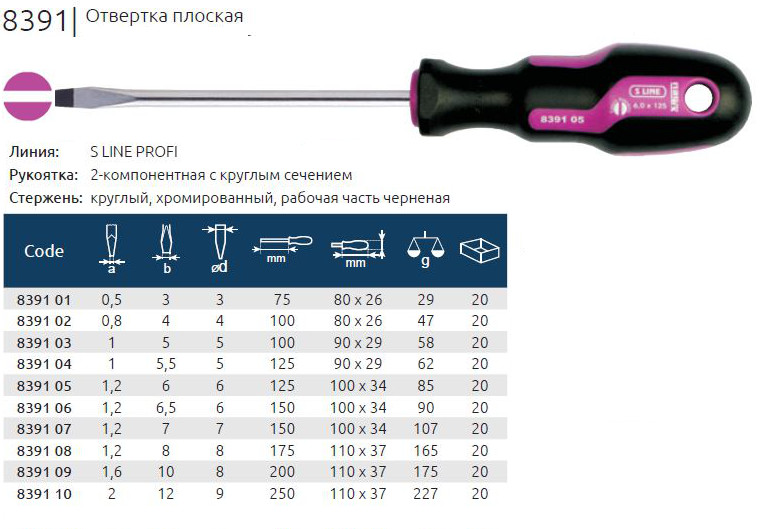

Размеры отверток с плоской головкой

Отвертку с плоской головкой также иногда называют шлицевой отверткой.Эти отвертки легче всего узнать из-за их клиновидного конца.

Размеры отверток с шестигранным ключом

Эти шестигранные ключи иногда называют шестигранными ключами, и эти отвертки обычно имеют Г-образный ключ без рукоятки. Измерения размеров шестигранных ключей производятся по плоским частям шестигранника.

Размеры крестовой отвертки

Крестовая отвертка стала стандартом во многих странах. Дисководы Phillips стали очень популярными, когда речь идет о точной работе, поэтому они используются в электронике и ноутбуках. Отвертки Phillips можно использовать для различных крестообразных винтов.



Размеры отверток Torx

Приводы Torx предназначены для работы при более высоких крутящих моментах, чем отвертки других типов, а также имеют более длительный срок службы. Привод Torx иногда называют звездообразным приводом из-за его сходства с формой 6-конечной звезды. Диски Torx имеют разные номера в зависимости от разных расстояний между двумя противоположными точками.

Смотрите другие таблицы размеров здесь.



Размер крестовой отвертки — Как обсудить

Крестообразная отвертка размера

Какие бывают размеры отверток Philips? Хотя размер винта является секретом, существует четыре основных размера отверток Phillips от № 0 до № 4, причем № 0 — самый маленький.Наиболее распространены размеры 2 и 1, 2 для стандартных размеров винтов, 1 для миниатюр. Далее идут ювелирные винты. С плоской отверткой еще проще, лезвия измеряются в долях дюйма.

Какие бывают размеры крестовых отверток?

Хотя размер винта является секретом, существует четыре основных размера отверток Phillips: от № 0 до № 4, причем № 0 — самый маленький. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных».

Какая самая маленькая крестовая отвертка?

Винт Phillips #000 — это самый маленький винт Phillips, который используется в самых маленьких электронных устройствах. Лезвие этой отвертки Phillips специального размера также известно как Phillips 000, PH 000 и PH#000.

Каков диаметр отвертки?

Наиболее часто используемая толщина от 2 до 16 диаметров. Винт калибра 8 является хорошим размером для общего использования. Тяжелые материалы требуют толщины 12-14. Для тонких приложений, таких как деревообработка, может потребоваться 6.

Какого размера отвертка?

В то время как наиболее распространенный размер составляет около 4 дюймов, общая длина отвертки составляет от 8 до 9 дюймов, более длинная отвертка обычно проще в использовании и не требует от вас сидеть сложа руки во время работы.Наиболее распространенной формой плоской отвертки является трапециевидная форма.

Какой размер биты отвертки?

Винтовые приводы Resistorx в основном используются в бытовых приборах, обычно размером от T10 до T40. Эти биты отвертки также известны как шестигранные головки. Шестигранные или шестигранные винтовые шестерни обычно входят в комплекты планшетной мебели. Наиболее распространены размеры от 2 до 10.

Какие бывают размеры крестовых отверток 1 2 3 4

Болты бывают трех основных размеров: толщина, резьба на дюйм и длина стержня в дюймах.Затем вы также видите размер, например 632 x 1 1/2. Это означает, что он имеет диаметр № 6 с 32 витками на дюйм (почти в два раза больше обычной резьбы стандартного шурупа по дереву) и имеет длину полтора дюйма.

Что такое крестовая отвертка?

Определение отвертки Phillips. : отвертка, предназначенная для использования с винтом (называемым винтом Phillips) с крестообразным шлицем на верхней части.

Какие бывают размеры крестовых отверток

Поскольку существует всего пять размеров крестовых отверток, каждая из них может работать с винтами не менее двух размеров, а иногда и до пяти размеров, например №2.Отвертки Phillips n. 0 установите винты № 1 и № 1. Крестообразная отвертка № 1 подходит к винтам № 1. 2, 3 и 4. Крестообразными отвертками № 2 установите винты № 2. 5, 6, 7, 8 и 9.

Что такое винт с головкой Philips?

Определение винта Phillips. : вид винта с канавкой наверху, напоминающей крест.

Для чего нужна отвертка Philips?

От соскребания краски до открывания консервных банок, плоская отвертка имеет некоторые применения, о которых первоначальный дизайнер, вероятно, даже не догадывался.Отвертка Phillips имеет головку Phillips или Phillips вместо плоской головки. Отвертка Phillips не так универсальна, как плоская, но обеспечивает лучший захват при затягивании винтов.

Что такое винт с полукруглой головкой Phillips?

Винты с плоской головкой также могут быть изготовлены с различными типами головок. Винт с плоской головкой со шлицем имеет прорезь в головке для использования с прямой отверткой. Винты с плоской головкой Phillips имеют поперечное сечение в верхней части для использования с отверткой Phillips.

Какие наборы отверток лучше?

Вот мой список из 10 лучших наборов отверток. 1. Набор отверток Craftsman 17 шт. 2. Набор отверток GearWrench 20 шт. 3. Набор отверток Craftsman Extreme Grip 6 шт. 4. Набор отверток DEWALT 10 шт. 5. Набор отверток Kutir 6 шт. 6. Набор отверток Stanley 6 шт. 7. Набор отверток ORIA Precision 54in1.

Какой набор магнитных отверток лучше?

Steelman 41856 Набор магнитных отверток с алмазным наконечником Steelman 41856 — лучшая магнитная отвертка для тех, кто ищет очень прочный набор из 8 отверток самых популярных размеров.Это отдельные отвертки с четырьмя размерами паза и четырьмя размерами паза Phillips, представляющие широкий диапазон размеров.

Кто делает лучшие отвертки?

Что касается итоговых цифр, то Makita производит лучшие инструменты (всего 166 голосов), за ней следуют Milwaukee (157) и DeWalt (156). Как вы можете себе представить, даже в рейтинговом агентстве профессионального инструмента существует множество разногласий.

Какие бывают размеры крестовых отверток

Использование отвертки Хотя размер винтов является секретом, существует четыре основных размера крестовых отверток: No.от 0 до н. 4; После этого. 0 самый маленький. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных». Далее идут ювелирные винты.

Каковы размеры отверток?

Отвертки измеряются в миллиметрах и десятичных дробях. Плоские отвертки измеряются поперек лезвия. Плоская пластина, рекламируемая как 0,025, означает, что размер составляет мм. Плоское лезвие 1 мм, а лезвие 0,055 мм.

Стандартные размеры крестовых отверток

Насколько велика обычная крестовая отвертка? Хотя размер винта является секретом, существует четыре основных размера отверток Phillips, от № 0 до № 4, причем № 0 — самый маленький.Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных». Далее идут ювелирные винты.

Какой размер винта использовать?

При завинчивании в конце убедитесь, что в доску ввернуто не менее 5 см резьбы. Как правило, для большинства подсобных работ можно использовать 8 шурупов. Используйте винты 11/4″ для простых работ, где прочность не имеет значения, или при креплении двух досок 3/4″ поперек волокон.

Что такое крестовая отвертка Phillips?

Отвертка Phillips (также называемая отверткой Phillips) — это один из самых распространенных типов отверток на сегодняшний день и один из самых популярных аппаратных инструментов.Его можно узнать по форме креста или +, которая отличается от плоской головки обычной отвертки. Дизайн Джона П.

Почему отвертка Phillips называется Phillips?

Отвертка Phillips названа в честь человека, который купил идею дизайна у человека по имени Джон П. Томпсон. Затем Генри Ф. Филлипс усовершенствовал конструкцию и стал неотъемлемой частью ее успешного широкого использования, воспользовавшись большим крутящим моментом, который он может выдерживать при промышленном использовании.

Что такое винт с крестообразной головкой?

Крестовая головка.Фамилия. головка винта с двумя частичными поперечными шлицами под прямым углом, заводимая специальной отверткой (крестовая отвертка).

Определение самой маленькой крестовой отвертки

Хотя размер винта является секретом, существует четыре основных размера крестовых отверток: от № 0 до № 4, причем № 0 — самый маленький. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных». Далее идут ювелирные винты.

Какой самый маленький набор отверток с крестообразным шлицем

Винт Phillips #000 — это самый маленький винт с крестообразным шлицем, который используется в самых маленьких электронных устройствах.Лезвие отвертки Phillips специального размера также известно как Phillips 000, PH 000 и PH #000. Отвертка iFixit Phillips #000 имеет рифленую рукоятку и эргономичную резиновую рукоятку с поворотной головкой.

История самой маленькой крестовой отвертки

Винт Phillips #000 — самый маленький винт с крестообразным шлицем, который используется в самых маленьких электронных устройствах. Это специальное лезвие отвертки Phillips также известно как Phillips 000, PH 000 и PH#000. Эта отвертка защищена от электростатического разряда.

Каков диаметр размера отвертки

Это определяет диапазон метрических болтов, которые называются от UNM до UNM из-за диаметра их основания в миллиметрах. Предпочтительные размеры ,, и мм, с дополнительными размерами посередине. Стандартный шаг резьбы составляет от 1 до 4 диаметра основания.

Каков обычный размер винта штатива?

В соответствии с ISO 1222:2010 текущий стандарт для винтов штатива камеры требует резьбы 1/420 UNC или 3/816 UNC.Большинство потребительских камер имеют резьбу 1/420 UNC.

Диаметр отвертки на испанском языке

Крестообразная отвертка # Ширина наконечника (метрическая) Подходит для # 0000 1 мм # 000 мм # 00 2 мм # 0 винтов 2.

Что нужно знать об отвертках?

Существует множество типов отверток, но на сегодняшний день наиболее распространены 6. Чтобы пользоваться отверткой, нужно знать две вещи: типы отверток и типы винтов. Отвертка относится к отверстию (форма головки винта или паза), в которое отвертка должна войти, чтобы применить правильный крутящий момент.

Насколько большой наконечник отвертки с плоской головкой?

Размеры плоской отвертки Ширина биты (SAE) Ширина биты (метрическая) 6 мм 1/4 6.

Какой размер отвертки Torx в дюймах?

Размер отвертки Torx. 1мм Т4 .050. 2мм Т5 .055. 3мм Т6.066. 4мм Т7 .078. 5мм Т8.090.

Как измеряется диаметр винта?

Диаметр – это номинальный размер винта, измеренный от самых дальних точек резьбы. Хотя в унифицированной системе резьбонарезания существует несколько типов обозначений установочных винтов, они предоставляют информацию о двух наиболее распространенных типах: UNF (унифицированный мелкий) и UNC (унифицированный грубый).

Каков диаметр отвертки в мире

Винты с шестигранной головкой, как правило, небольшие и обычно используются в дверных ручках, вешалках для полотенец, ручках кранов и даже в некоторых механических установках, для которых требуется шестигранная отвертка (также известная как шестигранная отвертка). ) затянуть или ослабить. Отвертки и биты различаются по размеру и подходят для винтов с шестигранной головкой примерно 3/8.

Отвертка какого размера?

Шлицевые отвертки имеют размеры от нескольких миллиметров до более крупных долей дюйма.У каждой отвертки есть два размера: длина ручки и ширина головки. Примеры шлицевых отверток в дюймах: 3/32 x 1 1/2, 3/16 x 1 1/2, 1/8 x 4, 3/16 x 4 и 1/4 x 4.

Как правильно выбрать шурупы по дереву?

Выбор правильного размера шурупа Все размеры, кроме размера, указаны в дюймах. Длина, размер и направляющие отверстия. Понимание некоторых основ технологии изготовления шурупов по дереву может помочь вам определить, какой тип шурупа выбрать. Нагрузки на сдвиг и усадочные нагрузки.Универсальные винты против стальных винтов. Выравнивание структуры древесины.

Размеры отверток Phillips #1 #2

Хотя размер винтов является секретом, существует четыре основных размера отверток Phillips: от #0 до #4, где #0 является наименьшим. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных». Что такое Philips № 1?

Размеры плоских отверток

Примеры плоских отверток в дюймах: 3/32 x 1 1/2, 3/16 x 1 1/2, 1/8 x 4, 3/16 x 4 и 1/4 x 4.Первое число представляет ширину приводной головки, а второе значение указывает длину оси. Чем длиннее хвостовик, тем лучше отвертка будет работать в труднодоступных местах.

Какие размеры отверток? – Кухня

РАЗМЕРЫ

Тип Калибровочный размер
Слот или плоская головка 1/8”, 5/32”, 3/16”, ¼”, 5/16”, ⅜”
Филипс #000, #00, #0, #1, #2, #3,
Шестигранник или шестигранник 0. 7, 0,9, 1,3, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 мм
Торкс Т2, Т3, Т4, Т5, Т10, Т15, Т20, Т25, Т30, Т40

1 •

Как узнать размер моей отвертки?

Если у вас есть упаковка, в которой находились ваши винты, посмотрите размер купленных вами винтов на упаковке. Вы хотите посмотреть, насколько длинная и толстая прорезь для головки винта. Затем вы можете найти отвертку того же размера.

Что означает отвертка №2?

№ 2 — вал 1/4″, идеально подходящий для регулировочных винтов переключателя.Это самый распространенный крестообразный наконечник («Phillips»).

Какой размер биты отвертки?

Большинство насадок для отверток имеют диаметр хвостовика ¼ дюйма (6,35 мм). Это означает, что их можно использовать в инструментах с размером патрона ¼ дюйма.

Какие существуют типы головок винтов?

Два основных типа головок винтов, потайная и непотайная, имеют различные уникальные конструкции. Различные типы винтовых приводов включают:

  • Щелевой.
  • Филипс.
  • Защита от взлома Phillips.
  • Комбинация.
  • Внешний шестигранник.
  • Шестигранник внутренний.
  • Шестигранник с защитой от несанкционированного доступа.
  • Квадратная выемка.

Какой размер винта наиболее распространен?

Самый распространенный размер — №8 (примерно 5/32 дюйма в диаметре), но подходящий размер винта зависит от вашего индивидуального проекта.

Что означает PZ для винтов?

В соответствии со стандартом ISO два типа крестовых отверток обозначаются как PH для винтов Phillips и PZ для винтов Pozidriv.

Отвертка какого размера мне нужна для сборки ПК?

Для подавляющего большинства сборок и обновлений ПК вам понадобится только простая отвертка Phillips № 2.

Что такое винт Робертсона?

Винт Робертсона, также известный как квадратный винт или Скрулокс, представляет собой тип винта, который имеет квадратное гнездо в головке винта и квадратный выступ на инструменте. И инструмент, и головка имеют небольшую конусность. Винт Робертсона имеет квадратный центр ANSI Type III.

Все ли насадки подходят?

стиля. Все биты для отверток имеют так называемый шестигранный хвостовик ¼ дюйма и подходят для любой дрели с шестигранным патроном с ключом, без ключа или ¼ дюйма (6,35 мм). Доступны три типа отверток.

Почему существуют разные типы головок винтов?

Ответ: Основная причина большого разнообразия типов винтовых головок заключается в том, что у вас никогда не будет под рукой подходящей отвертки, когда она вам понадобится.

Каков стандартный размер крестовой отвертки?

Техника работы с отверткой Наиболее важным методом является использование отвертки правильного размера. Хотя размер винта окутан тайной, существует четыре основных размера отверток Phillips — от № 0 до № 4, причем № 0 — самый маленький. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных».

Какие бывают 3 типа отверток?

Типы отверток и их применение

  • Силовая отвертка.Шуруповерт – самый мощный из доступных инструментов.
  • Сменная головка.
  • Отвертка с плоской головкой.
  • Крестообразная отвертка.
  • Отвертка с внутренним шестигранником.
  • Источники:

Что такое стандартная отвертка?

Инструмент, используемый для закручивания головки винта со шлицем, называется стандартной отверткой с обычным лезвием, плоским лезвием, шлицевой головкой, прямой, плоской отверткой или отверткой с плоской головкой. Это последнее использование может сбивать с толку, потому что термин с плоской головкой также описывает винт с плоской вершиной, предназначенный для установки в отверстие с потайной головкой.

В чем разница между крестовой отверткой 1 и 2?

Отвертка с крестообразным шлицем №0 подходит для винтов 0 и 1, а отвертка с крестообразным шлицем №1 подходит для винтов с номерами 2, 3 и 4. Отвертки с крестообразным шлицем №2 подходят для винтов с номерами 5, 6, 7, 8 и 9.

Отвертки: основные типы и размеры — ToolBoom

Отвертки являются основным инструментом для закручивания винтов со специальными пазами различных типов в головках (операции завинчивания и отвинчивания). Отвертка усиливает вращательное движение руки к небольшой специальной рабочей части (наконечнику или лезвию), которая вставляется в головку винта.Обычно отвертка состоит из двух частей: ручки с одной стороны и лезвия с другой. Вместо рукоятки могут быть моторизованные вращающиеся средства, облегчающие работу человека, работающего с инструментом. Электрические отвертки стали популярным типом электроинструмента.

Самое главное при использовании отвертки — выбрать подходящий наконечник и размер, чтобы он подходил к головке крепежа. Никогда не используйте отвертки, не соответствующие выбранному типу винтов.

Существует множество различных типов винтов, и, помимо использования традиционного паза, время от времени изобретаются новые типы винтов и соответствующие отвертки. Большинство распространенных типов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применения. Однако менее распространенные типы более или менее типичны для определенной области. Некоторые отвертки предназначены специально для ремонта портативных устройств (сотовых телефонов, смартфонов, MP3-плееров и т. д.). Обычно производители электронных устройств в настоящее время используют винты специальной звездообразной формы, запатентованные как Torx и Pentalobe.

Мы подробнее рассмотрим наиболее распространенные типы винтов и отвертки, подходящие к ним.

  1. Типы винтов
  2. Прецизионные отвертки
  3. Отвертки с защитой от электростатического разряда

Типы винтов

Щелевой

Оригинальный и наиболее часто используемый традиционный тип шурупа — он имеет один паз в головке крепежного элемента. Однако этот винт теряет популярность, так как менее надежен — отвертка часто выскальзывает из паза, и шансы повредить винт или отвертку очень велики.

Общая маркировка: SL.

Филипс

Еще один очень популярный тип шурупов — винт с крестообразным шлицем. Размеры дисков Phillips (отличные от размера винта) обозначаются 0000, 000, 00, 0, 1, 2, 3 и 4 (в порядке увеличения размера).

Общая маркировка: PH.

Позидрив®

Конструкция аналогична винту с крестообразным шлицем, но включает в себя еще 4 точки контакта. Это винтовой тип, популярный в Европе. Размеры Pozidriv также аналогичны размерам Phillips.

Общая маркировка: PZ.

Торкс

В винтовом приводе с внутренним шестигранником или звездообразном приводе используется звездообразная выемка в крепежном элементе с шестью закругленными концами. Популярный тип винта в области электронной промышленности, для работы с автомобильными деталями и другими приложениями. Размеры приводов Torx обозначаются от T1, T2 (или T01, T02) до T55.

Общая маркировка: Т.

Защита от несанкционированного доступа Torx

Винт Torx с защитой от несанкционированного доступа с дополнительной защитой от несанкционированного доступа, предназначенный для приложений, в которых вмешательство может быть проблемой. Отвертки и ключи Torx с защитой от несанкционированного доступа подходят для откручивания винтов Torx.

Общая маркировка: TxH, где x — размер диска.

Шестигранная головка

Шестигранный винт, который можно закручивать шестигранным ключом или шестигранной отверткой.

Общая маркировка: H.

Трехкрылая®

Он также известен как треугольный шлицевый, представляет собой винт с тремя шлицевыми «крыльями» и небольшим треугольным отверстием в центре. Не существует семейства продуктов, в которых обязательно используются трехлопастные винтовые приводы.Однако продукты Nintendo использовали их в прошлом. В настоящее время он обычно используется в электронном оборудовании. Размеры трехстворчатого привода обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3 и т. д.

Общая маркировка: TRI.

Гаечный ключ

Представляет собой винт с двумя круглыми отверстиями друг напротив друга и предназначен для предотвращения несанкционированного доступа. Иногда также известны как «змеиные глаза» и «зубчатые». Отвертки с гаечным ключом обычно используются с электроникой, дверями киосков для туалетов, лифтами, поездами.

Общая маркировка: SP.

Внешние накопители

Также существует несколько внешних приводов, характеризующихся охватываемой резьбой и охватываемой застежкой: квадратной, пятиугольной и шестигранной.

Шестигранник

Наиболее распространенный внешний диск представляет собой винт с шестигранной головкой. Его можно поворачивать с помощью разводного ключа, комбинированного ключа и 6- или 12-гранных головок.

Вот таблица наиболее часто используемых отверток. Все отвертки серии изготовлены из стали Ni-Cr-Mo и имеют оксидный наконечник.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и очень малых размеров, называются прецизионными отвертками . Этот вид отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, сотовые телефоны, фотоаппараты, портативные компьютерные устройства и планшеты, музыкальные плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также необходим в каждой мастерской.

Ассортимент прецизионных отверток всегда включает наиболее часто используемые типы и размеры: шлиц, Phillips, Torx, Hex. Для некоторых точных операций нужны отвертки под специальные винты: TriWing, Pozidriv, Spanner и т.д. Компания Apple использует для своих продуктов специальный винт с защитой от взлома, который можно закручивать с помощью пятиконечной пятигранной отвертки в форме звезды.

Торкс

Винты Torx

чрезвычайно популярны в точных приложениях, таких как ремонт компьютеров, мобильных устройств, электроники и т. д. Размеры: от T1, T2 (или T01, T02) до T55.

Общая маркировка: Т.

Пенталоб

Система

«Пятилопулярные винты безопасности» используется Apple в своих продуктах. Размеры винтов Pentalobe включают TS1 (0,8 мм, используются на iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus. , iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina) и TS5 (1,5 мм, используется в батарее MacBook Pro 2009 года).

Общая маркировка: TS.

Трехточечный

Винты

Tri-Point используются для сборки портативных электронных устройств. Компания Apple начала использовать их в сотовых телефонах, выпущенных после iPhone 6, а также в Apple Watch.

Общая маркировка: TP/Y.

Пользователи часто отдают предпочтение отверткам Pro’sKit, которые выпустили целую серию прецизионных отверток: вы можете подобрать идеальный набор, соответствующий вашим потребностям. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специальные типы для различных специализированных приложений. С продукцией этой серии вы можете ознакомиться в нашей сравнительной таблице.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из термопластичного эластомера и нейлона не скользит в руке и оснащена вращающимся колпачком для комфортной работы и минимизации усилий.

Отвертки с защитой от электростатического разряда

Для работы с некоторыми типами радиоэлектронных компонентов, очень чувствительных к статическому электричеству, необходимы инструменты с антистатической защитой.Среди прецизионных отверток от Pro’sKit есть серия отверток, обеспечивающих максимальную защиту компонентов от электростатических разрядов.

Помимо широкого выбора отверток, производители также предлагают специальные наборы, облегчающие задачу хранения заказанной отвертки, а наборы, состоящие из рукоятки со сменными насадками, даже помогут сэкономить драгоценное рабочее пространство и сделают ваши инструменты по-настоящему портативными. Биты отвертки также можно использовать с электрическими отвертками или дрелями.

Более подробно ознакомиться с составом таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми типами бит для ваших задач эксплуатации вы можете в сравнительной таблице наборов прецизионных отверток, подготовленной нашими техническими специалистами.

Юрий Тер-Арутюнян

Все права защищены. Этот материал с веб-сайта toolboom.com не может быть опубликован, переписан или перераспределен полностью или частично без указания авторства и предоставления обратных ссылок.

Что такое Pozidriv? Чем он отличается от привода Phillips?

Pozidriv, который обычно неправильно пишется как «Pozidrive», представляет собой улучшенный вариант конструкции привода Phillips. После истечения срока действия патента на головку Phillips компания GKN Screws and Fasteners создала конструкцию Pozidriv.

Стиль привода Pozidriv изначально был разработан для решения самой большой проблемы, которой подвержены головки Phillips: эксцентрик. Вывал определяется как выскальзывание из паза привода, которое происходит, когда крутящий момент превышает определенный предел.Тип привода Pozidriv имеет такую ​​же самоцентрирующуюся конструкцию, что и привод типа Phillips, но имеет два улучшения по двум следующим факторам:

  • Повышенный крутящий момент без эксцентрика
  • Увеличенное поверхностное контактное зацепление между приводом и выемкой в ​​головке крепежа, что затрудняет скольжение при правильной установке

Можно ли использовать Pozidriv на винте Phillips? Или наоборот?

Несмотря на то, что мы в Albany County Fasteners НЕ рекомендуем использовать неправильный стиль завинчивания шурупа, технически говоря, вы можете это сделать.Тип привода Phillips прилично помещается в углубление для диска Pozidriv при использовании правильного размера. Важно отметить, что даже если крестовина Phillips плотно входит в углубление привода, вероятность того, что она сорвется или выпадет, гораздо выше, чем при использовании подходящей отвертки.

В качестве альтернативы вы можете попытаться удалить винт с крестообразным шлицем с помощью привода Pozidriv, но они не входят плотно в углубление для привода Phillips и с гораздо большей вероятностью соскользнут или повредят углубление во время удаления.

Где используются винты Pozidriv?

Винты

Pozidriv можно использовать практически везде, хотя они и близко не так популярны, как стандартные винты Phillips.За прошедшие годы многие другие стили привода, такие как Torx и Robertson, оказались более надежными, чем привод Phillips, в предотвращении кулачка и зачистки. Привод Phillips по-прежнему чрезвычайно популярен в производстве из-за его самоцентрирующейся конструкции, но начинает терять популярность для ручного применения из-за того, что приводы других типов имеют лучшую конструкцию.

Преимущества привода Pozidriv

Основным преимуществом привода Pozidrive, являющегося усовершенствованием привода Phillips, является увеличение крутящего момента без повышенного риска кулачка. Винты Pozidriv могут выдерживать значительно больший крутящий момент в углублении крепежа, чем привод Phillips.

Как определить винт Pozidriv?

В то время как винты Phillips и Pozidriv выглядят одинаково, Pozidriv на самом деле довольно легко узнать с первого взгляда. Это связано с наличием четырех насечек на головке винта Pozidriv, которых нет в винте с крестообразным шлицем.

Филипс Позидрив
Отвертки Pozidriv

Стиль привода Pozidriv доступен в размерах от 0 до 5.Буквы PZ или PSD обычно указываются перед номером размера (например, PZ3 или PSD5). Стандарты ANSI относятся к Pozidriv как к «типу IA». Стиль Pozidriv можно найти в двух формах. Либо в виде отвертки Pozidriv, либо в виде биты Pozidriv. В настоящее время мы предлагаем отвертки Pozidriv нескольких размеров в следующих наборах бит Vega:

.
Позидрив против
Филипс

Pozidriv представляет собой усовершенствование привода Phillips за счет увеличения его крутящего момента без увеличения вероятности кулачкового кулачка. Он также имеет большую площадь контакта с углублением привода. Это снижает вероятность того, что при правильной установке он сорвется. Как правило, вы можете определить, следует ли использовать винт Pozidriv вместо винта Phillips, задав вопрос «Какой крутящий момент мне нужен для этой установки?» Если ответ — минимальный крутящий момент, подойдет привод Phillips, в противном случае используйте Pozidriv. Как улучшение оригинального стиля Phillips, стиль Pozidriv лучше, чем Phillips.

Торкс

Тип привода Torx или Star значительно меняет конструкцию углубления для привода.Из-за того, что звезда имеет шесть точек контакта (6-лепестковая), винт использует действительно радиальную силу, а не осевую силу. Винты Phillips и Pozidriv используют осевое усилие для вращения винта, что не так эффективно и с большей вероятностью может привести к выворачиванию. Для ручного применения винты Torx быстро становятся самым популярным выбором.

РОБЕРТСОН

Привод Робертсона или квадратный привод довольно распространен, особенно по всей Европе. Приводной квадрат предлагает уникальный стиль, так как он должен идеально входить в углубление привода для правильного привода.Когда дело доходит до стилей Robertson и Pozidriv для ручного применения, Робертсон оказывается победителем. Однако квадратный привод не так популярен, как звездчатый привод.

Заключение

Хотя стиль привода Pozidriv является усовершенствованием стиля привода Phillips, Phillips по-прежнему невероятно популярен и, похоже, никуда не денется в ближайшее время.

Если вы работаете в производственной сфере и обнаружите, что у вас возникли проблемы с кулачком, вы можете попробовать конфигурацию Pozidriv.Это даст вам дополнительные преимущества, заключающиеся в уменьшенном выступе и лучшей посадке в углубление привода, сохраняя при этом функцию самоцентрирования, которая необходима для производства. Однако для ручного применения приводы Star и Square лучше подходят для ваших нужд.

Bolt Depot — Размеры приводов для винтов с крестообразным шлицем

Филипс
Диаметр винта

Размер привода
Крепежные винты Шурупы для листового металла Шурупы для дерева
Плоский Раунд
#2 #1 #1 #1 #1
#3 Н/Д #1 #1 #1
#4 #1 #1 #1 #1
#5 Н/Д #2 #2 #2
#6 #2 #2 #2 #2
#7 Н/Д #2 #2 #2
#8 #2 #2 #2 #2
#9 Н/Д #2 #2 #2
#10 #2 #2 #3 #2
#12 #3 #3 #3 #3
#14 Н/Д #3 #3 #3
1/4″ #3 Н/Д
5/16″ #4
3/8″ #4

Pozidriv vs Phillips: в чем разница?



Вы когда-нибудь пытались использовать крестообразную отвертку для винта с крестообразным шлицем и обнаруживали, что, к вашему разочарованию, отвертка проскальзывает?

Причина может заключаться в том, что существует два разных типа винтов с крестообразным шлицем, которые выглядят одинаково, но на самом деле различны. Два типа — Pozidriv и Phillips.

Так какая между ними разница?

Отличие Phillips от Pozidriv

На этом изображении показана небольшая разница между головками винтов Phillips и Pozidriv.

Головки винтов Phillips

сконструированы таким образом, что отвертка Phillips будет выскальзывать (выскальзывать) при приложении слишком большого крутящего момента (мощности). Причина в том, что это предотвращает риск скручивания головки винта электроинструментом. Это может быть полезно, потому что, если головка сломается, винт будет очень трудно сдвинуть.

Винты

Pozidriv, с другой стороны, специально разработаны таким образом, что головка отвертки не выходит наружу.

Отвертки Phillips подходят к винтам Pozidriv и могут их поворачивать. Однако они склонны к проскальзыванию и могут повредить винт.

Отвертки Pozidriv , с другой стороны, не подходят для головок Phillips.

Добавить комментарий

Ваш адрес email не будет опубликован.
