Отвертки. Типы и размеры — Строительный портал ПрофиДОМ

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие.

Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу

РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа  Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки

типа PH или PZ

Диаметр наружной резьбы

крепежной детали, мм

0

менее 2

1

2,1 – 3

2

3,1 – 5

3

5,1 – 7

4

более 7,1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки

Диаметр стержня, мм

Длина стержня, мм

0

4

менее 80

1

5

80 – 100

2

6

100 — 120

3

8

120 – 150

4

10

150 — 200




Другие материалы в этой категории: Как обустроить бильярдную комнату »

Наверх

Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

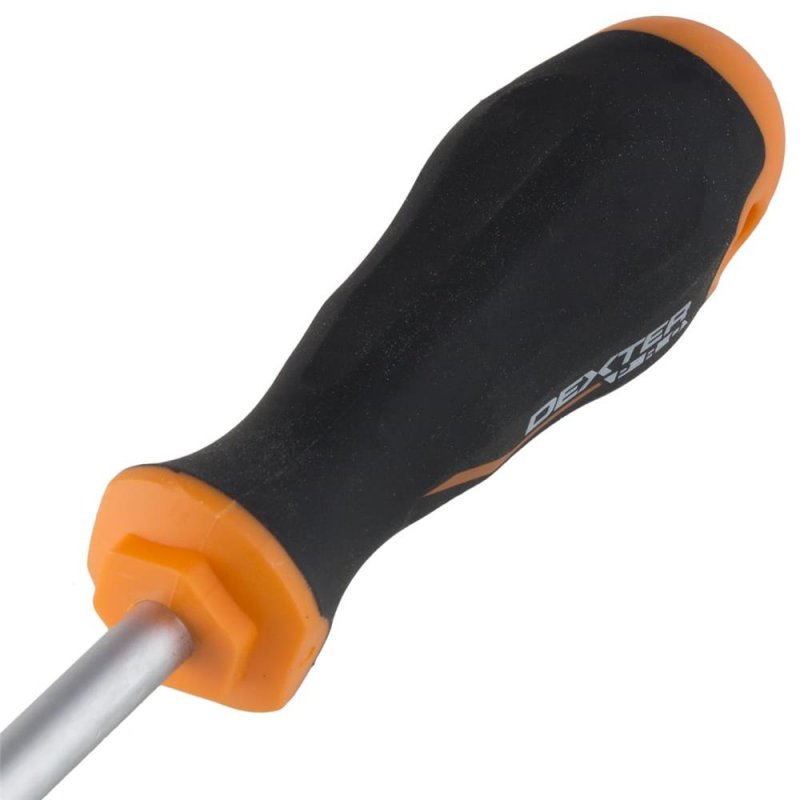

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами.

Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Модель Тип Размер Рабочая длина Изображение
Pro’sKit 9SD-201A 3. 0 75 мм
Pro’sKit 9SD-202A 5.0 75 мм
Pro’sKit 9SD-205A 3.0 100 мм
Pro’sKit 9SD-207A 6.0 100 мм
Pro’sKit 9SD-210A 5.0 100 мм
Pro’sKit 9SD-213A 6.0 150 мм
Pro’sKit 9SD-214A 6.0 200 мм
Pro’sKit 9SD-220A 6.0 40 мм
Pro’sKit 9SD-222A 8.0 150 мм
Pro’sKit 9SD-201B #0 75 мм
Pro’sKit 9SD-202B #1 75 мм
Pro’sKit 9SD-205B #0 100 мм
Pro’sKit 9SD-207B #2 100 мм
Pro’sKit 9SD-210B #1 100 мм
Pro’sKit 9SD-213B #2 150 мм
Pro’sKit 9SD-214B #2 200 мм
Pro’sKit 9SD-216B #1 150 мм
Pro’sKit 9SD-217B #2 250 мм
Pro’sKit 9SD-220B #2 40 мм
Pro’sKit 9SD-222B #3 150 мм
Pro’sKit 9SD-200-T05H T05H 50 мм
Pro’sKit 9SD-200-T06H T06H 50 мм
Pro’sKit 9SD-200-T07H T07H 50 мм
Pro’sKit 9SD-200-T08H T08H 50 мм
Pro’sKit 9SD-200-T09H T09H 50 мм
Pro’sKit 9SD-200-T10H T10H 75 мм
Pro’sKit 9SD-200-T15H T15H 75 мм

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Модель Тип Размер Рабочая длина Изображение
Pro’sKit SD-081-S1 1.0 50 мм
Pro’sKit SD-081-S2 1.6 50 мм
Pro’sKit SD-081-S3 2.0 50 мм
Pro’sKit SD-081-S4 2.4 50 мм
Pro’sKit SD-081-S5 3.0 50 мм
Pro’sKit SD-081-S6 2.4 75 мм
Pro’sKit SD-081-S7 3.0 100 мм
Pro’sKit SD-081-S8 4.0 150 мм
Pro’sKit SD-081-P1 #000 50 мм
Pro’sKit SD-081-P2 #00 50 мм
Pro’sKit SD-081-P3 #0 50 мм
Pro’sKit SD-081-P4 #1 50 мм
Pro’sKit SD-081-P5 #0 75 мм
Pro’sKit SD-081-P6 #1 100 мм
Pro’sKit SD-081-P7 #1 150 мм
Pro’sKit SD-081-T1 T01 50 мм
Pro’sKit SD-081-T2 T02 50 мм
Pro’sKit SD-081-T3 T03 50 мм
Pro’sKit SD-081-T4 T04 50 мм
Pro’sKit SD-081-T5 T05 50 мм
Pro’sKit SD-081-T6 T06 50 мм
Pro’sKit SD-081-T7 T07 50 мм
Pro’sKit SD-081-T8 T08 50 мм
Pro’sKit SD-081-T9 T09 50 мм
Pro’sKit SD-081-T10 T10 50 мм
Pro’sKit SD-081-T15 T15 50 мм
Pro’sKit SD-081-T20 T20 50 мм
Pro’sKit SD-081-T5H T05H 50 мм
Pro’sKit SD-081-T6H T06H 50 мм
Pro’sKit SD-081-T7H T07H 50 мм
Pro’sKit SD-081-T8H T08H 50 мм
Pro’sKit SD-081-T9H T09H 50 мм
Pro’sKit SD-081-T10H T10H 50 мм
Pro’sKit SD-081-T15H T15H 50 мм
Pro’sKit SD-081-T20H T20H 50 мм
Pro’sKit SD-081-h2 H0. 7 50 мм
Pro’sKit SD-081-h3 H0.9 50 мм
Pro’sKit SD-081-h4 h2.3 50 мм
Pro’sKit SD-081-h5 h2.5 50 мм
Pro’sKit SD-081-H5 h3.0 50 мм
Pro’sKit SD-081-H6 h3.5 50 мм
Pro’sKit SD-081-H7 h4.0 50 мм
Pro’sKit SD-081-M3 M3.0 72 мм
Pro’sKit SD-081-M3.5 M3.5 72 мм
Pro’sKit SD-081-M4 M4.0 72 мм
Pro’sKit SD-081-M4.5 M4.5 72 мм
Pro’sKit SD-081-M5 M5.0 72 мм
Pro’sKit SD-081-M5.5 M5.6 72 мм
Pro’sKit SD-081-M6 M6.0 72 мм
Pro’sKit SD-081-TRI000 TRI000 50 мм
Pro’sKit SD-081-TRI00 TRI00 50 мм
Pro’sKit SD-081-TRI0 TRI0 50 мм
Pro’sKit SD-081-TRI1 TRI1 50 мм
Pro’sKit SD-081-TRIY06 TRIY06 50 мм
Pro’sKit SD-081-TS1 TS1 50 мм
Pro’sKit SD-081-A1 A1 50 мм
Pro’sKit SD-081-A2 A2 50 мм

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Модель Тип Размер Рабочая длина Изображение
Pro’sKit SD-083-S3 2,0 мм 50 мм
Pro’sKit SD-083-S4 2,4 мм 50 мм
Pro’sKit SD-083-S5 3,0 мм 50 мм
Pro’sKit SD-083-P2 #00 50 мм
Pro’sKit SD-083-P3 #0 50 мм
Pro’sKit SD-083-P4 #1 50 мм
Pro’sKit SD-083-T4 T04 50 мм
Pro’sKit SD-083-T5H T05H 50 мм
Pro’sKit SD-083-T6H T06H 50 мм
Pro’sKit SD-083-T7H T07H 50 мм
Pro’sKit SD-083-T8H T08H 50 мм
Pro’sKit SD-083-T9H T09H 50 мм
Pro’sKit SD-083-T10H T10H 50 мм
Pro’sKit SD-083-T15H T15H 50 мм
Pro’sKit SD-083-T20H T20H 50 мм

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Размеры отверток крестовых, шлицевых. Их виды и типы исполнения

Отвертка относится к наиболее универсальному виду приспособлений. Без нее невозможно собрать или разобрать любой узел, имеющий винтовые соединения.

Несмотря на кажущееся разнообразие, существует всего три типа этого инструмента. Разнообразные шлицы Бристоля, треугольники, квадраты — это скорее внутренние ключи. Тем не менее, многие производители называют изделия с нестандартными наконечниками именно отвертками.

Основные виды отверток

Прямой шлиц.
Первоначальный тип наконечника, изобретенный многие столетия назад (есть свидетельства о применении подобного инструмента в середине XV века), и применяющийся по сей день без особых изменений.

Главное достоинство такого крепежа – универсальность. Если толщина шлица отвертки не превышает ширину прорези винта – можно использовать инструмент более широкий, чем винт.

Еще одно немаловажное преимущество – при создании мощного крутящего момента, нет необходимости вдавливать отвертку в шлиц крепежа. Плоская поверхность хорошо держится в пазу и не выталкивается наружу.

Важно! Это условие справедливо лишь в случае, когда ширина отвертки не менее ¾ диаметра головки винта. Также желательно, чтобы люфт был минимальным.

При наличии качественной ухватистой рукоятки, можно приложить высокое усилие без помощи дополнительных приспособлений. И все же, для увеличения крутящего момента, жало отвертки может быть снабжено шестигранником или квадратом под ключ.

Помимо традиционного применения (закручивание/откручивание крепежных элементов), отвертка с прямым шлицом применяется для подстроечных работ в электросхемах, открывания замковых соединений со шлицевым пазом. Инструмент широко применяется для различных отладочных работ в механических устройствах (натяжение пружин, совмещение подвижных элементов).

Удобство этого вида шлица еще и в том, что при отсутствии отвертки можно воспользоваться любым прочным и плоским предметом. Не сильно затянутый винт можно открутить ножом, стальной линейкой, монеткой и даже ногтем.

К недостаткам можно отнести слабую устойчивость. Такие типы отверток выскальзывают из шлица при небольшом перекосе и появлении бокового усилия. Это недостаток конструкции – фиксация производится лишь в одной плоскости, поперек плоской грани. Перемещение вдоль шлица ничем не ограничено.

Крестообразный шлиц.
Существует два основных варианта: Phillips и Pozidriv.

Второй вариант имеет взаимодействующие насечки в виде второго креста, расположенные под углом 45° к основному.

Такие разновидности отверток появились для устранения недостатков прямого шлица. При работе с механическим шуруповертом, плоские отвертки норовили выскочить из паза. К тому же, когда винт закручивался до упора – из-за плотной фиксации головка отвертки могла сломаться, или сорвать шлиц на винте.

Необходимо было разработать такую конструкцию, которая одновременно обеспечивала устойчивую фиксацию и могла самостоятельно выталкиваться при критических нагрузках.

Компромиссом стало изобретение шлица «Филлипс» – по фамилии изобретателя.

Важно! Phillips – зарегистрированная торговая марка, не имеющая отношения к всемирно известному производителю электроники Philips.

Геометрия соединения позволяет не так критично относиться к углу наклона. Небольшое отклонение от вертикали не срывает инструмент. К тому же, ограничители в боковом смещении прочно удерживают отвертку в крепеже.

Столяры и плотники сразу оценили удобство отвертки при закручивании шурупов по дереву. В сравнении с плоской отверткой, производительность труда выросла в разы.

Однако даже такая совершенная конструкция не лишена недостатков:

  • Способность к самовыталкиванию требует больших механических нагрузок на наконечнике. Поэтому крестообразные отвертки быстро изнашиваются;
  • Для прочного удержания наконечника в головке крепежа требуется постоянное осевое усилие. Это утомляет оператора при большом объеме работ;
  • Если ваша отвертка крестовая – ее размеры ограничены ажурностью конструкции. Изготовление сверх маленьких отверток со шлицом Филлипс невозможно, это уменьшает сферу их применения.

Несмотря на конструктивные недоработки (которые невозможно устранить), инструмент с крестообразным шлицом завоевал огромную популярность, как в бытовом использовании, так и в промышленности. До 75% крепежа выпускается именно под шлиц Филлипс.

Полезный совет. Чем заменить крестовую отвертку, если нужен срочный ремонт, а инструмента под рукой нет? Подойдет обычный гвоздь. Его кончик, как правило, имеет соответствующие насечки. Или прочный нож с острым кончиком.

Вариант крестообразного шлица Pozidriv, фактически являющийся не крестом, а восьмилучевой звездой, применяется там, где самовыталкивание не требуется. Фиксация более сильная, однако, нет такой свободы поперечного наклона.

При работе с шуруповертом, обязательно наличие трещотки, ограничивающей крутящий момент. Иначе велика вероятность поломки и отвертки и винта.

Шлиц Torx. Продолжение развития крестообразной отвертки. Разработан как инструмент, позволяющий применить высокое усилие при затяжке.

Этот наконечник лишен недостатков плоского и крестообразного шлица. При хорошей поперечной фиксации наконечник не ломается от избыточного усилия.

Неожиданным побочным эффектом стала защита сложных изделий от несанкционированного ремонта пользователями. Этот тип отвертки поначалу был слабо распространен, вследствие высокой стоимости изготовления. Заменить такой наконечник подручными средствами невозможно.

Поэтому производители электроники закрывали корпуса при помощи этого крепежа. Домашние «мастера» не имели возможности проникнуть вовнутрь и произвести самостоятельный ремонт.

Сегодня налажен массовый выпуск не только отверток Torx, но и сменных головок любого размера. Однако не в каждом доме найдется столь экзотический инструмент.

Какие еще бывают отвертки – видно на первой иллюстрации. Видов настолько много, что провести четкую грань между ключами и отвертками сложно. Совет, как выбрать отвертку, мы намеренно не даем. В домашней мастерской должен быть достаточный ассортимент, поэтому оптимальной покупкой будет рукоять с набором т.н. «бит»

Обслуживание инструмента

Что делают отверткой помимо основной функции? Поддевают съемные пластиковые панели, соскабливают краску или загрязнения, отделяют прикипевшие прокладки, и даже используют ее в качестве зубила или стамески.

При любом использовании, отвертка изнашивается. Если вам не удается открутить винт (особенно с разбитым шлицевым соединением), проверьте заточку рабочего наконечника. Плоскую отвертку можно восстановить.

Как правильно заточить отвертку?

Отвертка, в отличие от стамески или ножа, должна быть тупой, как не парадоксально это звучит. Форма кончика соответствует шлицу винта.

Принцип заточки такой же, как у коньков. Плоский торец и грани, составляющие с вертикальными щеками угол, приближенный к 90°.

Крестообразную отвертку заточить сложно, однако при небольшом запасе длины граней – это возможно. Делается это ограниченное количество раз, при крайней необходимости.

Важно! Если вы точите отвертку на наждаке – следите за перегревом. «Отпущенный» металл теряет прочность.

Как намагнитить отвертку?

Отвертка с магнитным кончиком очень удобна. Она позволяет фиксировать крепеж до начала закручивания. Также можно доставать закатившиеся в укромные уголки винтики. Многие отвертки продаются с уже намагниченным жалом.

Если вам достался «обычный» экземпляр – просто оставьте инструмент на продолжительное время в контакте с мощным магнитом. А еще лучше – храните отвертку, закрепив ее на магните.

Как сделать отвертку самостоятельно?

Если инструмент нужен срочно – возьмите прут (или гвоздь) подходящего размера, и обточите его в форме плоского шлица. Второй конец лучше загнуть буквой «Г», для фиксации в руке при работе.

При наличии запаса «бит» для отвертки со сменными жалами – можно изготовить портативный инструмент их болта и двух шайб.

Крестообразную отвертку можно сделать из старого ключа для замка, соответствующей формы. Материал ключей достаточно прочный, изнашиваться будет медленно. Такой инструмент можно носить на связке ключей, он всегда будет под рукой.

Итог: Мы с вами рассмотрели, какие бывают отвертки. Несмотря на распространенность этого инструмента – надеемся, что вы получили много новой информации.

Отличие шлицевых и крестовых отверток: особенности применения

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало


Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

Модификации рукояток

По форме рукоятки бывают:

  • Классические.

  • С рукояткой в форме буквы Т. Крутящий момент увеличивается, и за счет этого возрастает скорость работ. В некоторых моделях существует возможность регулировки длины рычага.

  • Пистолетного типа (Г-образные). Позволяют проводить работу под определенным углом. Чаще всего в продаже эти ключи встречаются шестигранными наконечниками.

  • С переломным механизмом. Нажатием кнопки, ручки переводятся в согнутое положение, при котором закручивание/откручивание становится более удобным.

Материал для рукояток бывает разным. В основном это ударопрочные сорта пластика и термопластичная резина. Деревянные ручки сейчас встречаются крайне редко. Попадаются и комбинированные, двухкомпонентные модели. Второй, поверхностный слой, может закрывать всю площадь рукоятки или быть представлен в виде накладок.

Что касается размеров. В большинстве случаев диаметр рукояти зависит от того, для каких деталей предназначена отвертка. Здесь существует прямая связь: чем меньше резьбовое соединение, тем меньше рукоять отвертки; и наоборот, для крупного крепежа нужен инструмент с большой рукояткой.

Некоторые производители добавляют дополнительные “фишки”, делающие использование изделий немного удобнее. Например, отверстие в верхней части рукоятки, чтобы можно было повесить отвертку на гвоздь, или внутренняя полость для хранения запасных бит.

Основное, на что следует ориентироваться при выборе рукояти: она должна удобно лежать в руке, подходить по размеру, не соскальзывать во время работы и быть устойчивой к агрессивной среде.

Лучше всего соответствует ладони человека треугольный профиль рукояти. Ладонь не скользит, как в случае с круглым профилем, и, следовательно, усилие, которое она передает на крепеж, будет максимальным.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Как выбрать отвертку

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Wera Comfort и Classic

Бюджетные варианты — это линейки «Комфорт» и «Классическая».

У них точно такая же форма хвата, как и у предыдущих моделей, но без премиум функций:

  • шестигранник
  • насечки Lasertip

Бюджетные серии могут быть обычными и изолированными.

PH КрестоваяШлицеваяPZ PozidrivTorx

При этом линейка «Комфорт» имеет многокомпонентную ручку, в то время как «Классика» — это один твердый материал.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

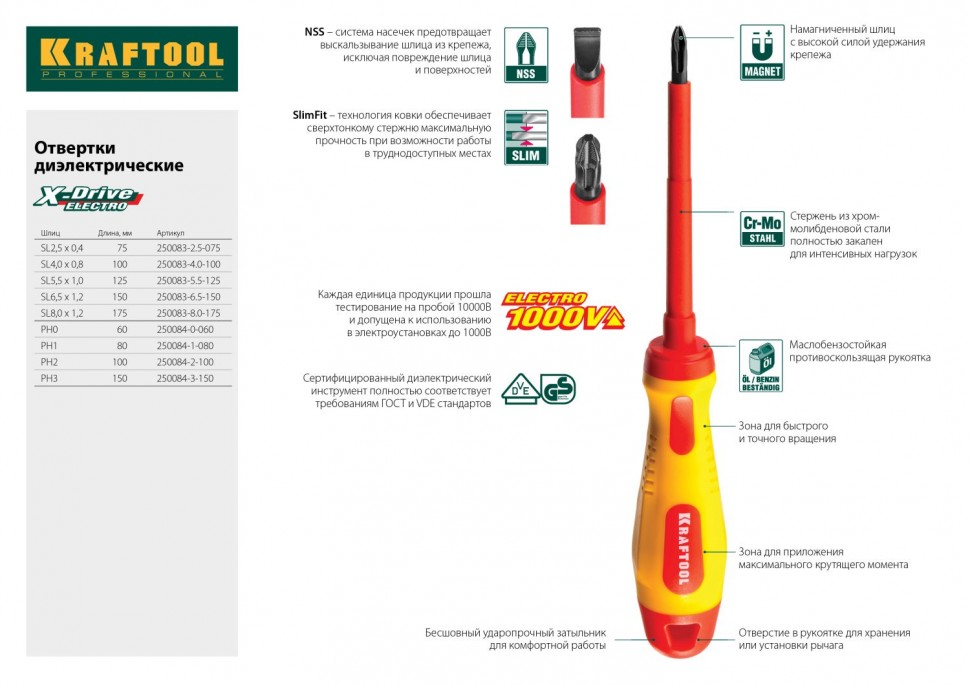

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.

  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.

  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.

  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.

  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.

Сильные и слабые стороны инструмента

Использование профессиональных отвёрток ведёт к ускорению работы, уменьшению нагрузки на руки человека. Некоторые модели справляются с тугими и заржавелыми шурупами, которые недоступны простым плоским типам. С помощью отвёрток профессиональных, электромонтажные работы проводят в условиях невозможности обесточить сеть.

К проблемным сторонам относят недостатки, осложняющие работу. Например, если в отвертке присутствует немного дополнительных функций, то она будет эксплуатироваться без поломок длительное время, и наоборот. Для работы аккумуляторных отверток требуется постоянное питание за счет сменных батареек. Храповые механизмы боятся пыли, поэтому их проблематично использовать на стройплощадках и в других запыленных помещениях.

Отвертки ударного типа неэстетичные из-за металлического корпуса, эргономичные модели почти не производятся в инструментальной промышленности. У пробников и светодиодных отверток перегорают световые индикаторы, что переводит инструмент в ряд обычных. Если в отвертке предусмотрена звуковая индикация, то требуются источники питания, причем завершение заряда происходит неожиданно и требует прерывания работ. На модели с реверсом нареканий нет, они редко выходят из строя, диэлектрическое покрытие работает без проблем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

  • Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.

  • Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав src=»https://remstroiblog. ru/wp-content/uploads/2017/12/IMG_20171202_204748_573.jpg» class=»aligncenter» width=»620″ height=»470″[/img]
  • Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.

  • Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

Практически в каждом доме есть такой рабочий универсальный инструмент, как отвёртка. Её многофункциональность обеспечивается за счёт большого количества наконечников, которые можно применять для тех или иных нужд.

Какие бывают виды отвёрток, какие они имеют особенности и каковы их размеры, мы и рассмотрим ниже. Особое внимание уделим изделиям крестового вида.

Особенности плоских и шестигранных отвёрток

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

  • инструмент подходит под плоский тип шлица;
  • закручивает винты и шурупы;
  • маркировка такого изделия отмечается по ширине наконечника:
  • размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

  1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
  2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
  3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
  4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
  5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Отвертки. Типы и размеры

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Специальные виды отвёрток

Отвёртки специальных видов используются для саморезов и винтов, к которым имеются особые требования, например, наличие защиты от выкручивания или максимум усилий при затяжке в головке.

Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:

  • Torx со штырьком по центру.
  • Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
  • Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
  • Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.

Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.

Крестовые отвёртки: описание, размеры и характеристики

Отвёртки крестового типа относятся к наиболее популярным, они хороши тем, что подходят под большое количество винтов или саморезов. Такие изделия маркируются крестом и буквами PH.

По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.

Далее, идут такие размеры:

Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.

Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.

Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.

Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.

Что означает PH, PZ и PX на крестовых отвёртках

Многие при покупке крестовой отвёртки обращают внимание на буквенные маркировки. Что же они означают?

Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.

Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.

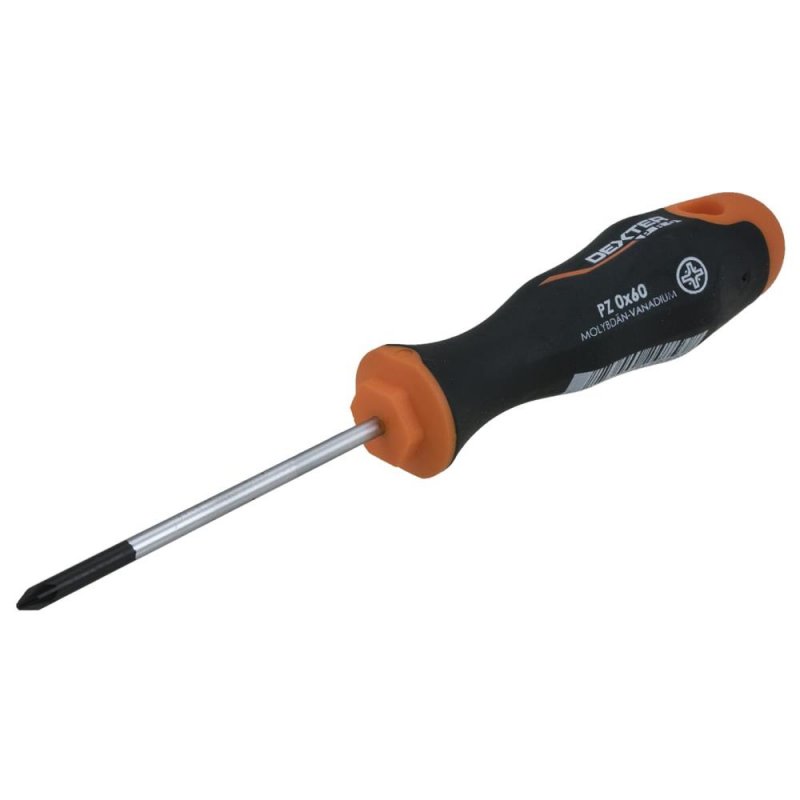

Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.

Изделия этого вида используют в таких сферах, как:

  • Сборка мебели.
  • Установка деревянных изделий.
  • Монтаж гипсокартонных изделий.
  • Установка конструкций на основе алюминиевого профиля.

А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.

Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:

  1. Phillips Square-Driv.
  2. Philips Quadrex.

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Требования к качеству крестовых отвёрток

При выборе крестовой отвёртки, обращайте внимание не только на то, соответствует ли она тому или иному крепежу, но и на качество изделия. Конечно же, определить качество продукции «на глаз» не всегда представляется возможным. В таком случае хотя бы смотрите на страну-производителя.

Японские или европейские изделия будут куда качественнее китайских. А вот если вы отдаёте предпочтение отечественным изделиям, то смотрите, чтобы на них имелась маркировка ГОСТ или РС, которые свидетельствуют об их высоком качестве.

Теперь перейдём к другим показателям качества. Например, обращайте внимание на прочность стержня изделия. По стандартам уровень прочности стержня отвёртки должен составлять от 47 до 52 единиц по шкале Роквелла, о чём должна иметься соответствующая отметка на самом инструменте.

Если показатель будет ниже 47, то высока вероятность, что изделие будет гнуться, а если выше 52 единиц, то оно может треснуть. Также желательно, чтобы стержень был изготовлен на основе хромованадиевого сплава, такой стержень отмечен на инструменте как Cr-V.

Конечно же, недобросовестные производители могут ставить заведомо ложные маркировки, поэтому лучше приобретать изделия известных марок.

От качества рукоятки зависит и удобство работы с инструментом. Лучше выбирать изделия с магнитным напылением на жале, также отличным выбором будет резиновая ручка.

Обратите внимание, что модели с резиновыми ручками нельзя использовать в местах контакта с химическими реагентами. Попробуйте изделие на ощупь, оно не должно перенапрягать кисть руки или выскальзывать.

В продаже имеются отвёртки по разным ценам. Если вам нужны качественные изделия для нерегулярного и неинтенсивного применения, то обратите внимание на недорогие модели таких марок:

Если же вам нужны отвёртки для производственных целей, то лучше выбирать профессиональные более дорогие модели. По сравнению с предыдущими они имеют наконечник с более повышенной прочностью и срок их эксплуатации гораздо длительнее.

Среди подобных моделей можно отметить изделия марок «Арсенал» или Kraftool. Также есть и вовсе совершенные «неубиваемые» модели вроде Gedoro, но они и стоят весьма недёшево.

Советуем для домашних нужд не покупать слишком дорогие инструменты, но и самые дешёвые тоже лучше не брать. Останавливайте свой выбор на изделиях, где соотношение цены и качества имеет разумный баланс.

Как видите, отвёртки отличаются друг от друга по видам, размерам, сферам применения, цене и другим параметрам. Вы можете приобретать их в наборе или по отдельности. А сделать правильный выбор проще, когда вы знаете, как правильно выбирать.

Крестовая отвертка – собираем набор для всех случаев жизни


В каждом доме найдется хотя бы минимальный набор отверток. Однако ничто не вечно, и рано или поздно приходится отправляться за покупкой нового инструмента. В строительном магазине глаза разбегаются от огромного выбора – крестовая отвертка получила множество воплощений!

Отвертка крестовая: ГОСТ – без чего не обойтись!

В больших супермаркетах под отвертки может быть выделен целый отдел, а консультант по продажам зачитает вам целую лекцию о разновидностях инструментов. Чтобы вы не чувствовали себя студентом на парах, рассмотрим крестовую отвертку, что называется, под микроскопом! С конструкцией только на первый взгляд все просто – рукоятка да стержень. Однако в современных инструментах стержень разделяется на две части: непосредственно стержень и наконечник или, как его еще называют, жало.

Каждое из этих звеньев может быть по-своему уязвимым, и только качество всех деталей обеспечит надежность и долговечность инструмента в целом. Наконечник – именно та деталь, различие в которой и создало столько разновидностей отверток. Прямой шлиц (форма углубления на головке шурупа, самореза или винта) практически полностью вышел из употребления, поскольку крестообразный шлиц позволяет добиться лучшего контакта инструмента с головкой, обеспечивает больший крутящий момент и не позволяет ему выскользнуть из крепежа.

Наиболее распространенным крестообразным шлицом является запатентованный еще в 30-х годах прошлого века фирмой Phillips и получивший в итоге ее имя и соответствующую маркировку Ph. Позже появилась еще одна отвертка, наконечник которой имел дополнительные направляющие, размещенные между основными. У такого инструмента большая глубина вхождения в головку винта и еще больший крутящий момент. Наконечник получил название Pozidriv и маркировку Pz.

Специальные отвертки – экзотика строительных прилавков

После появления крестовых инструментов многие производители оценили преимущества шлицов такой формы. Помимо увеличения производительности, применение новых крепежей позволяло ограничить доступ простых потребителей к внутреннему содержимому того или иного изделия. Второе преимущество – увеличение крутящего момента и силы затяжки крепежа без специальных инструментов типа шуруповерта. Именно по второй причине в автомобилестроении, приборостроении и бытовой технике используют отвертки типа Тогх, или же «звездочки».

Второе название достаточно точно описывает внешний вид шлица, который имеет форму шестиконечной звезды. Еще более редкой является разновидность «звездочки» со штырьком, расположенным внутри наконечника. Даже имея инструмент типа Тогх, вы не сможете отвинтить нужный винт. Ассиметричный крестовый инструмент имеет крестообразный шлиц, каждая из сторон которого немного сдвинута в сторону.

Такая форма позволяет производителям не только обезопасить свои изделия от варварского «любопытства», но и завинтить крепеж с максимальной затяжкой. В быту инструмент не распространен, но широко используется в высокотехнологичных сферах производства. Еще более специальные инструменты, применяемые в очень узких сферах, можно перечислять бесконечно долго, однако вероятность того, что они могут вам понадобиться в жизни, чрезвычайно мала.

Маленькая или большая крестовая отвертка – размеры

На размеры наконечника многие покупатели не обращают внимания, хотя профессионалы собирают целый набор крестовых отверток, одинаковых по типу, но разных по размеру шлица. И они совершенно правы – несоответствие габаритов приведет либо к поломке самого инструмента, либо к срезу шлица. Как вы уже знаете, классические крестовые отвертки маркируются аббревиатурой PH, после чего на отвертках или на упаковках указывают порядковые номера от 000 до 4.

Выбирая инструмент сугубо для работ по дому, лучше остановиться на отвертке Ph3, которая подойдет для большинства саморезов и шурупов, применимых в сфере быта.

Кстати, не помешает знать и маркировку плоских отверток. Для них используются латинские буквы SL, а цифры после букв обозначают ширину наконечника в миллиметрах. Самая маленькая отвертка равна всего 2 мм, самая широкая – 18 мм. Для повседневных задач вам будет достаточно всего трех плоских отверток с маленьким шлицом SL3, средним SL5 и достаточно большим SL8. При покупке обратите внимание, насколько жало инструмента шершаво – от этого качества напрямую зависит надежность фиксации отвертки в выемке крепежа. Довольно часто для повышения шершавости, помимо нанесения насечек, наконечники подвергают напылению, обеспечивающему высокое трение.

Крепкий стержень – больше возможностей!

Определившись с наконечником, обратите внимание и на стержень. С чего вы взяли, что он может быть только круглым? В зависимости от потребностей, вы сможете найти среди предложений и отвертки с шестигранным либо квадратным сечением, что очень удобно для захвата гаечным ключом, чтобы провернуть крепеж с большей силой. Кроме того, ребра обеспечивают инструменту дополнительную жесткость.

Основную же прочность определяет сталь, из которой изготовлено изделие. ГОСТ для таких инструментов предписывает использовать металл с прочностью от 47 HRC до 52 HRC, не выше, не ниже. Мягкий металл погнется, тогда как слишком крепкий треснет, вот поэтому, чаще всего, на отвертках вы найдете обозначение CR-V, что расшифровывается, как сплав хром-ванадия. Далеко не всегда проверенные производители считают нужным писать очевидную информацию, тогда как на низкокачественных инструментах неизвестного происхождения эта надпись будет выбита крупными буквами.

Работать инструментом приходится в самых разных условиях, поэтому позаботьтесь, чтобы инструмент был как минимум с защитным напылением от коррозии. Покрытые пластиком или резиной стержни чаще используют электрики, однако такие инструменты не всегда удобны, поскольку стержень приобретает большую толщину, чем наконечник, и затрудняет доступ к крепежу, который запрятан в деталь. Стандартная длина стержня колеблется в районе от 100 до 200 мм, существуют и более короткие или длинные инструменты для работы в стесненном пространстве или вкручивания шурупов в труднодоступных местах. Если вы часто работаете с нестандартными крепежами, то лучшим выбором для вас будет телескопическая отвертка, вылет стержня которой регулируется.

Рукоять – то, на чем нельзя экономить!

Неисправная рукоять, в которой проворачивается еще новый стержень, часто становится причиной выброшенных на ветер денег. Увы, этот фактор проконтролировать при покупке очень сложно – вы можете разве что довериться словам продавца. Вот поэтому лучше не засматриваться на призывно низкую стоимость отверток от неизвестных производителей. Как вариант, приобретайте отвертку со стержнем, который проходит сквозь всю ручку и заканчивается ударной зоной.

Такие инструменты отличаются более надежным креплением деталей, и, к тому же, по ее торцу можно ударять слесарным молотком, что очень выручает, когда приходится откручивать закрашенные десятком слоев краски крепежи. В остальном же, ориентируйтесь на потребности – чем толще ручка, тем сильнее крутящий момент, и тем сложнее крепеж вы сможете ввинтить. Работая таким инструментом с более мелкими саморезами или шурупами, вы рискуете срезать или даже отломить головку. Для еще большего увеличения крутящего момента можно приобрести нестандартную отвертку с Т-образной рукоятью, однако о компактности придется позабыть.

Таблица размеров отверток — Garage Sanctum

Перейти к содержимому размер, который вам очень нужен. Таким образом, лучше купить те размеры, которые вам нужны больше всего, чем покупать полный набор, который вы позже обнаружите неполным.

Ниже вы найдете 5 наиболее распространенных форм головок винтов различных размеров.



Размеры отверток с плоской головкой

Отвертку с плоской головкой также иногда называют шлицевой отверткой. Эти отвертки легче всего узнать из-за их клиновидного конца.

0.8 mm
1 mm
1.2 mm
1.5 mm
1.8 mm
2 mm
3/32″ 2. 5 mm
1/8″ 3 mm
3.5 mm
5/32″ 4 mm
3/16″
4.5 mm
5 mm
7/32″ 5.5 mm
6 mm
1/4″ 6.5 мм
5/16″
3/8″

Размеры отверток с шестигранным ключом

Эти шестигранные ключи иногда называют шестигранными ключами, и эти отвертки обычно имеют Г-образный ключ без ручки. Размеры шестигранных клавиш выполняются в плоских частях Hex.

.7 мм
. 9 ММ
3/644.9.9.
3/644 «
3/644″
3/644 «
3/644″
.0025
1.3 mm
1.5 mm
1/16″ 1.6 mm
5/64″ 2 mm
3/32″ 2.4 mm
2.5 mm
7/64″ 2.8 mm
3 mm
1/8″ 3. 2 mm
9/64″ 3.5 mm
5/32 дюйма 4 mm
11/64″ 4.4 mm
4.5 mm
3/16″ 4.8 mm
5 mm
13/64″ 5.2 mm
7/32″ 5.5 mm
15/64″ 6 mm
1/4″ 6.4 mm
7 mm
5/16″ 8 мм
9 mm
3/8″ 9.5 mm
10 mm
1/2″ 12. 7 mm



Robertson Screwdriver Sizes

Привод Робертсона обычно называют квадратным приводом, и он очень популярен как в электротехнике, так и в строительстве. Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Диски Robertson имеют соответствующие цветовые коды, чтобы облегчить идентификацию каждого размера.

Orange #00 1-2
Yellow #0 3-4
Green #1 5-7
RED #2 8-10
BLACK #3 12, 1/4 «
Браун #4 5/18/116. 18″,
.

Отвертка Phillips Размер

Отвертка Phillips стала стандартом во многих странах. Дисководы Phillips стали очень популярными, когда речь идет о точной работе, поэтому они используются в электронике и ноутбуках. Отвертки Phillips можно использовать для различных крестообразных винтов.

#0000 1 mm
#000 1.5 mm
#00 2 mm
#0 2.5 mm 0-1
#1 3 mm 2-4
#2 3. 5 mm 5-9
#3 5 mm 10-14, 16
#4 6 mm 18, 20, 24
#5 8 mm 5/8″ and 3/4 » (винты)



Отвертка Torx Размеры

Приводы Torx предназначены для работы при более высоких крутящих моментах, чем другие типы отверток, а также имеют более длительный срок службы. Привод Torx иногда называют звездообразным приводом из-за его сходства с формой 6-конечной звезды. Диски Torx имеют разные номера в зависимости от разных расстояний между двумя противоположными точками.

T5
T1 0,031″ 0,81 мм
0025 . 93 mm
T3 .046″ 1.10 mm
T4 .050″ 1.28 mm
T5 .055″ 1.42 mm
T6 .066″ 1.70 mm
T7 .078″ 1.99 mm
T8 .090″ 2.31 mm
T9 .098″ 2,50 мм
T10 .107″ 2.74 mm
T15 .128″ 3.27 mm
T20 .151″ 3.86 mm
T25 . 173″ 4.43 mm
T27 . 195″ 4.99 mm
T30 .216″ 5.52 mm
T40 .260″ 6.65 mm
T45 .306″ 7.82 mm
T50 .346″ 8.83 mm
T55 .440″ 11.22 mm
T60 .519 » 13.25 mm
T70 .610″ 15.51 mm
T80 .690″ 17.54 mm
T90 .784″ 19.92 mm
T100 .871 « 22,13 мм

См. Диаграммы больше размеров. / Блог / Руководство по размерам отверток с головкой Phillips

Кит Кросби | Последнее обновление 09 апреля 2020 г.

Ниже мы составили исчерпывающий список всех отверток с головкой Phillips (PH) во всем нашем ассортименте, включая все сведения о размерах.

Выбор правильной крестовой отвертки еще никогда не был таким простым.



Код товара Размер Тип вала Тип наконечника Длина лезвия Общая длина Масса Ручка
МД940Н РН0 круглый крестообразный 75 мм/3 дюйма 27 г/1 унция маленький
МД940Н1 РН0 круглый крестообразный 300 мм/11,8 дюйма 369 мм/14,5 дюйма 41 г/1,4 унции маленький
МД947Н Ф2 круглый крестообразный 96 мм/3,8 дюйма 40 г/1,4 унции очень маленький
МД947Н1 Ф2 круглый крестообразный 75 мм/3 дюйма 183 мм/7,2 дюйма 29 г/1 унция средний
МД947Н2 Ф2 круглый крестообразный 258 мм/10,2 дюйма 61 г/2,2 унции средний
МД948Н Ф3 раунд крестообразный 38 мм/1,5 дюйма 96 мм/3,8 дюйма 46 г/1,6 унции очень маленький
МД948Н1 Ф3 круглый крестообразный 216 мм/8,5 дюйма 93 г/3,3 унции большой
МД948Н2 Ф3 круглый крестообразный 200 мм/7,9 дюйма 316 мм/12,4 дюйма 115 г/4,1 унции большой
МД948Н3 Ф3 круглый крестообразный 516 мм/20,3 дюйма 153 г/5,4 унции большой
МД948Н4 Ф3 круглый крестообразный 100 мм/3,9 дюйма 208 мм/8,2 дюйма 90 г/3,2 унции средний
МД948Н5 Ф3 круглый крестообразный 308 мм/12,1 дюйма 110 г/3,9 унции средний
МД948Н8 Ф3 круглый крестообразный 300 мм/11,8 дюйма 408 мм/16,1 дюйма 114 г/4 унции средний
МД948Н6 Ф3 круглый крестообразный 508 мм/20 дюймов 148 г/5,2 унции средний
МД949Н Ф4 круглый крестообразный 150 мм/5,9 дюйма 275 мм/10,8 дюйма 152 г/5,4 унции очень большой
МД950Н Ф5 круглый крестообразный 325 мм/12,8 дюйма 261 г/9,2 унции очень большой
МД952Н Ф3 шестигранник крестообразный 100 мм/3,9 дюйма 216 мм/8,5 дюйма большой
МД952Н1 Ф3 шестигранник крестообразный 400 мм/15,7 дюйма 516 мм/20,3 дюйма 181 г/6,4 унции большой
МД953Н Ф4 шестигранник крестообразный 275 мм/10,8 дюйма 159 г/5,6 унции очень большой
МД954Н Ф5 шестигранник крестообразный 200 мм/7,9 дюйма 325 мм/12,8 дюйма очень большой



ПРИМЕЧАНИЕ.

Щелкните соответствующий идентификатор продукта в таблице выше, чтобы перейти непосредственно к отвертке в нашем магазине.

Как правильно выбрать биту для отвертки, соответствующую головке винта


Пять наиболее распространенных в Северной Америке типов бит для отверток

Слот или плоская головка Филипс* Шестигранник или шестигранник
Торкс** Roberston или Square Recess***

*Самая популярная конфигурация винтов в США
**Популярна в автомобильной и бытовой промышленности
***Самая популярная конфигурация винтов в Канаде.

Хотя это пять наиболее распространенных конфигураций отверток, следующие профили являются примерами дополнительных 32 с лишним различных профилей, представленных сегодня на рынке. Большинство из них представляют собой специальные биты и/или безопасные отвертки, которые менее распространены, но все еще широко используются в определенных отраслях и странах по всему миру.

Трехточечный Безопасность Torx Пенталоб JIS****

**** JIS (японский промышленный стандарт) и Phillips (PH) могут выглядеть одинаково, но это не так. Отвертки Phillips выходят из строя, если приложить слишком большой крутящий момент. Головки винтов JIS имеют углы под углом 90 градусов и не имеют возможности эксцентрика.

РАЗМЕРЫ

Тип Калибровочный размер
Слот или плоская головка 1/8”, 5/32”, 3/16”, ¼”, 5/16”, ⅜”
Филипс #000, #00, #0, #1, #2, #3,
Шестигранник 0,7, 0,9, 1,3, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 мм
Торкс Т2, Т3, Т4, Т5, Т10, Т15, Т20, Т25, Т30, Т40
Робертсон или Square Recess № 0, № 1, № 2, № 3



ДЛИНА НАСАДОК

Насадки для отверток обычно имеют длину 1 дюйм, 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов и 12 дюймов.

В чем разница между типами конфигураций насадок?

Тип Описание Вероятность проскальзывания (выход кулачка) Подходит для электроинструмента
Слот или плоская головка Самая старая традиционная форма конфигурации бит отвертки и самая неудобная в использовании. Невозможно использовать с силовыми драйверами. Высокий
Филипс Популярная конфигурация в США из-за большей площади поверхности, которая обеспечивает больший крутящий момент для головки винта и не так легко скользит, как паз. Кроме того, снижается вероятность повреждения головки винта, биты или рабочей поверхности. От среднего до низкого Да
Шестигранник Хорошая нескользящая конфигурация, способная выдерживать больший крутящий момент, чем другие конфигурации. Разработан в Европе и особенно популярен в производстве мебели и автомобилей. Низкий Да
Торкс Подобно шестиграннику или шестиграннику, Torx может выдерживать больший крутящий момент. Из-за большей площади поверхности вероятность скольжения минимальна. Винты Torx обычно используются в автомобилях, бытовой технике, компьютерах и электронике. Очень низкий Да
Робертсон или Square Recess Популярен, потому что он «вставляется» в головку винта — винт Робертсона или квадратный шлиц можно удерживать на месте на кончике отвертки. Трение удерживает его на месте, когда он начинает ввинчиваться в материалы. Эта бита была изобретена в Канаде и является самой популярной конфигурацией на канадском рынке. От среднего до низкого Да



НАМАГНИЧЕННЫЕ НАСАДКИ

Закрепление крепежных винтов на насадке для электроинструмента может оказаться сложной задачей. Из-за своей уникальной конструкции биты Robertson или Square Recess являются единственными, которые могут плотно удерживать головку винта на бите. Другие конструкции требуют механического или магнитного держателя бит для крепления винта к бите. В последние годы намагничиваются биты более высокого качества, но, хотя намагниченные биты полезны, со временем магнетизм изнашивается.

РУЧНОЙ И ЭЛЕКТРИЧЕСКИЙ ИНСТРУМЕНТ

Традиционно все шурупы ввинчивались вручную, но появление дрелей с регулируемой скоростью и ударных гайковертов значительно упрощает и ускоряет ввинчивание шурупов и крепежных деталей. Тем не менее, при использовании электроинструментов необходимо соблюдать осторожность, так как можно легко перегрузить биту и вызвать повреждение биты или головки винта или их кулачок. Есть два правила, чтобы избежать этого: правильная посадка наконечника и правильная скорость для обеспечения полного контроля.

Выбор винта и биты подходящего размера

Выбор неправильной насадки для головки винта может означать разницу между успехом и несчастьем. Выбрав правильное соответствие и посадку, вы предотвратите сорванные винты, поврежденные биты и испорченные рабочие поверхности.

Выберите размер биты, который полностью заполняет головку винта. Слишком большая или слишком маленькая бита не будет сидеть должным образом, и в итоге вы получите сорванный винт. В приведенной ниже таблице указаны правильные насадки для отверток для самых популярных винтовых калибров. Выбрав правильную насадку для отвертки, предварительно просверлив направляющее отверстие и установив правильную скорость и давление на дрель, вы избежите сорванных винтов, сломанных насадок и поврежденных рабочих поверхностей.

ВИНТОМЕР С СООТВЕТСТВУЮЩИМ РАЗМЕРОМ ПРИВОДА

Винтовой калибр Размер точки
  Слот или плоская головка Филипс Roberston или Square Recess
2 ⅛” / 3,2 мм #1 #0
3 5/32 дюйма / 4,0 мм #1 #0
4 3/16 дюйма / 4,8 мм #1 #0
5 3/16 дюйма / 4,8 мм #2 #1
6 ¼ дюйма / 6,4 мм #2 #1
7 ¼ дюйма / 6,4 мм #2* #1
8 5/16 дюйма / 7,9 мм #2 #2
9 5/16 дюйма / 7,9 мм #2 #2
10 5/16 дюйма / 7,9 мм #2 #2
12 ⅜” / 9,5 мм #3 #3
14 ⅜” / 9,5 мм #3 #3

* Существует также сверло Phillips #2 для гипсокартона, разработанное специально для более мелких винтов для гипсокартона.

О битах для отверток Exchange-A-Blade

Биты для отверток Exchange-A-Blade являются лидерами рынка по качеству и цене. Доступны со шлицевой или плоской головкой, Phillips, Allen (шестигранная), Torx и Robertson (квадратная выемка), с длиной бит 1″, 2″, 3″, 4″, 6″ и 12″, а также в виде одиночных бит, зажимов для бит или пакеты. Этот широкий ассортимент насадок для отверток поставляется в профессиональных (PRO) и промышленных (IND) качествах, чтобы удовлетворить все потребности домашних мастеров и профессиональных подрядчиков.

Просмотр связанных сообщений в блоге

Биты для отверток »

Типы головок винтов – Руководство по типам винтов?

Компания Tanner Bolt & Nut получает множество звонков от клиентов, пытающихся найти нужную биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов в Интернете здесь

Нажмите на изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.



Всегда используйте правильный отвертку для головки винта, с которым вы работаете. Я знаю, что некоторые из них выглядят одинаково (можете ли вы отличить Pozidriv от Phillips с расстояния 10 футов?), но это не так, и вы рискуете повредить винт, и в конечном итоге вам потребуется много времени, чтобы извлечь его, если он получает повреждение.




Щелевой

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми приводами снижается, потому что отвертка выскальзывает из паза, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .



Phillips

Этот тип отвертки очень популярен, и опять же, вы найдете их в очень широком диапазоне применений. Распространенными размерами являются Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.

См. наши доступные биты Phillips




Phillips с защитой от несанкционированного доступа

Не очень распространены, но когда они вам нужны, они вам нужны. Та же форма и размер, что и у Phillips, но в центре винта есть защищенный от несанкционированного доступа штифт. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку его конструкция не очень прочная, а биты не могут быть изготовлены в соответствии со спецификациями высокой прочности.





Quadrex

Комбинированный крестообразный и квадратный шлиц.




Pozidriv ®

Эта головка винта нечасто встречается в США, но очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Распространенные размеры: Pozidriv №1, №2 и №3.




Квадратная выемка

Квадратная выемка используется все больше и больше, так как они очень устойчивы к выламыванию, что является причудливым способом сказать, что кончик инструмента не выскользнет и не повредит головку винта. очень легко. Обычно встречается в двух размерах: квадрат № 2 и № 3.

См. доступные биты с квадратным углублением




С квадратным углублением, защищенным от несанкционированного доступа

Тот же дизайн и размер, что и с квадратным углублением, но с центрированным штифтом, защищающим от несанкционированного доступа.




TORX ®

Винт TORX, забавная отвертка. Ну, вы видите их во многих электрониках здесь, в США, и они набирают силу в различных приложениях. Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с силовым приводом.




TORX с защитой от несанкционированного доступа

TORX с защитой от несанкционированного доступа имеет небольшой штифт в середине привода, который препятствует работе обычной отвертки TORX.

См. доступные биты Torx с защитой от несанкционированного доступа




TORX Plus

TORX Plus представляет собой усовершенствованную конструкцию TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет прикладывать больший крутящий момент даже при сильном закручивании. скорости. Это достаточно новый дизайн.





С защитой от несанкционированного доступа TORX Plus

С защитой от несанкционированного доступа TORX Plus — это лицензионная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих бит. Эта конструкция широко используется в исправительных учреждениях и других приложениях с высоким уровнем безопасности. Он отличается от обычного TORX Plus тем, что использует только конструкцию с ПЯТЬЮ лепестками и центральным штифтом.





Шестигранник с защитой от несанкционированного доступа

Доступ к инструментам для доступа к шестиграннику с защитой от несанкционированного доступа ограничен, чтобы защитить оборудование от доступа конечных пользователей. Подобно защищенному от несанкционированного доступа TORX, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Шестигранники с защитой от несанкционированного доступа обычно бывают следующих дробных размеров: 1/8, 3/32, 3/16, 1/4 и 5/16

См. доступные шестигранные биты с защитой от несанкционированного доступа




Tri-Wing ®

Этот необычный трехногий дизайн Tri-Wing доступен в 3 размерах: #1, #2, #3. Мы не видим их слишком часто, хотя они доступны как часть нашего набора Master Security Bit Kit.

См. доступные биты Tri-Wing




Гаечный ключ

Иногда также известны как «змеиные глаза» и «зубчатые». Хотя на нашей диаграмме показаны два отверстия в верхней части винта, иногда они также выглядят как винт с двумя выемками, прорезанными по краям на противоположных сторонах винта. Широко используемая головка винта, чтобы избежать несанкционированного доступа, мы видели, как они используются во всем, от электроники до дверей туалетных кабин в общественных туалетах! Поставляется в 6 распространенных размерах: № 4, № 6, № 8, № 10, № 12 и № 14.

См. доступные насадки для гаечного ключа



Односторонний инструмент для снятия

Это, безусловно, специализированное приложение. Односторонний винт устанавливается с помощью шлицевой насадки, но, поскольку края шлица скошены в противоположном направлении, шлицевая насадка не будет зацепляться для извлечения винта. Эти единственные в своем роде съемные биты можно отрегулировать так, чтобы они подходили к односторонним винтам и выкручивали их.

См. наш доступный односторонний инструмент для удаления винтов

Мы предлагаем все приводы, описанные в различных форматах – вставные биты 1/4 дюйма, силовые биты и комплектные отвертки. Некоторые приводы отсутствуют в нашем каталоге. Чтобы заказать любой из этих приводов по отдельности, позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи.

Таблицы размеров отверток с плоской головкой

Отвертка с плоской головкой является одним из самых основных инструментов, когда-либо созданных, и поставляется с различными размерами и длинами винтов, каждый из которых предназначен для определенной цели, хотя они в основном используются для работы по дереву. .

Название немного вводит в заблуждение, поскольку отвертку с плоской головкой можно также использовать как миниатюрную монтировку, скребок или долото. Чтобы получить максимальную отдачу от вашего инструмента для любой задачи, лучше всего выбрать размер. Это руководство по размерам плоской отвертки объяснит все, что вам нужно знать о различных доступных типах.

Отвертки Phillips также распространены, но вы не можете использовать их ни для чего, кроме того, для чего они предназначены, из-за их конструкции. Головка Phillips предназначена для дисков Phillips. (Найдите лучшие профессиональные наборы отверток)

Хотя размеры отверток Phillips подходят к определенной головке Phillips, вы обнаружите, что отвертки Phillips легче найти подходящую отвертку Phillips для работы. Здесь, в нашем руководстве, мы будем придерживаться отверток с плоской головкой, так как может быть непросто найти ту, которая подходит для предотвращения повреждений и вреда.

К концу вы увидите, что вам не нужно знать размеры отверток Torx, размеров шестигранных ключей или даже винтов Робертсона. Хотя все они имеют обычные формы головок винтов, они не так распространены, как скромные отвертки с плоской головкой.

Какой самый распространенный размер плоской отвертки?

Шлицевая отвертка — это другое название плоской отвертки. Это связано с тем, что плоский наконечник отвертки спроектирован таким образом, чтобы плотно входить в паз винта для его затягивания или ослабления. Винт со шлицем — это один из нескольких типов винтов, включая более распространенную головку Phillips и несколько менее распространенную квадратную головку. Напротив, для винтов с шестигранной головкой требуется шестигранный ключ, известный как шестигранный ключ или шестигранный ключ.

Шлицевые отвертки работают лучше всего, когда они плотно входят в паз винта. Например, винт с головкой шириной 14 дюймов не может быть легко закручен с помощью отвертки, ширина которой составляет лишь половину ширины. Точно так же для достижения наилучших результатов толщина инструмента должна соответствовать толщине паза на головке винта.

Плоские отвертки бывают различных размеров

Плоские отвертки имеют размеры от миллиметров до более крупных долей дюйма. Каждая отвертка имеет два размера: длину стержня и ширину наконечника головки.

В дюймах доступны отвертки с плоским наконечником следующих размеров: 3/32 на 1 1/2, 3/16 на 1 1/2,
1/8 на 4, 3/16 на 4 и 1/4 на 4.

Первое число представляет собой ширину головки привода, а второе число представляет собой длину вала. Чем длиннее стержень, тем больше способность отвертки проникать в труднодоступные места.

Это особенно удобно при работе с автомобилем, так как винты часто располагаются глубоко в блоке цилиндров. Используйте инструмент с более коротким стержнем, если вы можете добраться до головки винта, не используя длинный. Стержни коротких шлицевых отверток имеют длину 1 1/2 дюйма. Они идеально подходят для работы крупным планом.

Наборы отверток с плоской головкой

Отвертки с плоской головкой можно приобрести поштучно, но лучший способ убедиться, что вы закрываете все основания при заворачивании и выкручивании винтов, лучше всего иметь набор. Набор отверток может содержать только отвертки с плоской головкой или комбинацию отверток с плоской и крестообразной головкой. Набор включает в себя хороший набор отверток, в том числе по крайней мере один с коротким стержнем, один с длинным стержнем и несколько промежуточных.

Стандартные шлицевые отвертки измеряются в дюймах и долях дюймов. Набор инструментов миллиметрового размера полезен для прецизионных винтов, таких как те, которые используются в очках, часах и небольших электрических компонентах. (Прочитайте «Различные типы трещоток»)

Здесь вы можете найти редкую таблицу размеров отверток с плоской головкой, в которой указаны размеры отверток с плоской головкой в ​​мм и SAE.

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
0,8 мм
1 мм
1,2 мм
1,5 мм
1,8 мм
2 мм
3/32″ 2,5 мм
1/8″ 3 мм
3,5 мм
5/32″ 4 мм
3/16″
4,5 мм
5 мм
7/32″ 5,5 мм
6 мм
1/4 дюйма 6,5 мм
5/16″
3/8 дюйма

Что такое отвертка с плоской головкой №2?

Их обычно называют шлицевыми отвертками, они имеют клиновидное лезвие.

К сожалению, способ измерения отверток с плоской головкой может раздражать, поскольку редко указывается толщина наконечника.

Хорошей новостью является то, что два измерения для определения общих размеров включают ширину наконечника и длину стержня. Эти размеры представлены по ширине по длине (например, 1/8″ x 4″).

Длина стержня определяет, может ли отвертка войти в более глубокую выемку (идеально подходит для автомобильных работ) или лучше всего она работает в ограниченном пространстве, где мало места для вашей руки.

Поскольку длина ручки пропорциональна длине хвостовика, приводы с коротким хвостовиком также имеют короткие ручки. Однако для некоторых это может не помочь определить, подходит ли их отвертка для их размеров винтов.

Шурупы, к сожалению, не имеют маркировки, показывающей их размер после вскрытия упаковки.

Как узнать, какой размер отвертки мне нужен?

Плоская или шлицевая головка : Самый старый и самый неудобный тип конфигурации бит отвертки. Невозможно использовать силовые драйверы. Слишком большая мощность, и кончик отвертки может выскочить из паза. Точно так же при попытке затянуть или ослабить с помощью этих инструментов,

Phillips : из-за большей площади поверхности, которая обеспечивает больший крутящий момент для головки винта и не скользит так легко, как паз, он популярен и идеально подходит для точности. Работа. Также снижается вероятность повреждения головки винта, биты или рабочей поверхности. (Прочитайте таблицу размеров шестигранного ключа в формате PDF)

Шестигранник или внутренний шестигранник : Шестигранные ключи не скользят, поскольку они входят внутрь винта и могут выдерживать больший крутящий момент, чем другие конфигурации. Он был разработан в Европе и широко применяется для изготовления мебели и автомобильных крепежных винтов.

Приводы Torx : Привод Torx (звездчатый привод), как и болты с внутренним шестигранником или шестигранником, может выдерживать более высокие крутящие моменты с более длительным сроком службы. Torx имеет наименьшую вероятность проскальзывания из-за большей площади поверхности. Винты Torx широко используются в автомобилях, бытовой технике, компьютерах и электронике. Диски Torx имеют разные номера в зависимости от расстояния между двумя противоположными точками. Он также предназначен для того, чтобы не затягивать слишком сильно, так как головка может сломаться. (Прочитайте таблицу преобразования сокетов)

Винт Робертсона : Винт Робертсона, обычно называемый винтом с квадратным хвостовиком, бывает разных типов, так как они обеспечивают «фиксацию» привода Робертсона на головке винта и удерживаются в положении на кончике с помощью приводов Робертсона. Они также поставляются с системой нумерации и таблицей размеров с цветовым кодом.

Какая отвертка с плоской головкой наименьшего размера?

Здесь вы можете найти полный набор размеров отверток. Однако не все используют размеры шурупов, соответствующие полному диапазону шурупов для столового дерева. (См. Таблицу размеров головок Craftsman)

Таблица прецизионных размеров с прорезями

Ширина наконечника (SAE) Ширина (метрическая)
0,8 мм
1 мм
1,2 мм
1,5 мм
1,8 мм
2 мм
3/32″ 2,5 мм
1/8″ 3 мм
3,5 мм
5/32″ 4 мм

Таблица стандартных размеров с прорезями

Ширина наконечника (SAE) Ширина наконечника (метрическая система)
3/16 дюйма
4,5 мм
5 мм
7/32″ 5,5 мм
6 мм
1/4″ 6,5 мм
5/16″
3/8 дюйма

Использование неподходящей насадки для головки винта может означать разницу между успехом и неудачей.

Выберите размер биты, который заполняет головку винта. Слишком большой или слишком маленький винт не будет сидеть должным образом, что приведет к зачистке винта. В приведенной ниже таблице показаны правильные биты отвертки для наиболее распространенных размеров винтов. Вы можете избежать сорванных винтов, сломанных насадок и поврежденных рабочих поверхностей, используя правильную насадку для отвертки, предварительно просверлив направляющее отверстие и используя правильную скорость и давление на дрель.

Хотя винты с плоской головкой больше не используются в жилищном строительстве, их все еще можно найти в производстве мебели, небольших проектах по изготовлению шкафов и в некоторых электрических приложениях, что означает, что отвертки с плоской головкой полезны не только для того, чтобы просто оторвать крышки от банок с краской.

Насадки с плоской головкой подходят для отверток с храповым механизмом и дрелей, но рекомендуется иметь несколько плоских ручных отверток в сумке для инструментов. На них будет указан размер наконечника, а также длина стального стержня. Размеры наконечников варьируются от нескольких миллиметров до дюймов и более. Выберите отвертку, которая соответствует ширине и глубине паза на рассматриваемой головке винта при сопоставлении ее с плоским винтом.

Таблица размеров винтов и отверток

  Шлиц/плоская головка Philips Roberston/ квадратная выемка
2 ⅛” / 3,2 мм #1 #0
3 5/32 дюйма / 4,0 мм #1 #0
4 3/16” / 4,8 мм #1 #0
5 3/16 дюйма / 4,8 мм #2 #1
6 ¼ дюйма / 6,4 мм #2 #1
7 ¼ дюйма / 6,4 мм #2* #1
8 5/16” / 7,9 мм #2 #2
5/16” / 7,9 мм #2 #2
10 5/16” / 7,9 мм #2 #2
12 ⅜” / 9,5 мм #3 #3
14 ⅜” / 9,5 мм #3 #3

Как видно из вышеизложенного, нет размера отвертки номер 1 в мм.

Размеры отверток Phillips — как обсудить

Какие бывают размеры отверток Philips? Хотя размер винта является секретом, существует четыре основных размера отверток Phillips от № 0 до № 4, причем № 0 — наименьшее число. Стандартные размеры винтов 2 и 1 являются наиболее популярными. и 1 для миниатюр. Далее идут ювелирные винты. С плоской отверткой еще проще; лезвия измеряются в долях дюйма.

Отвертка Phillips

Отвертка Phillips с головкой или крестообразным шлицем действует как отвертка с одним шлицем или с плоской головкой, поскольку имеет наконечник с крестообразным шлицем и стержень определенной длины. Отвертка с крестообразным шлицем состоит из более толстого металлического стержня, который не сужается и имеет вырез на конце, образующий «+», в отличие от отвертки с плоской головкой, которая состоит из цельного металлического лезвия различной толщины и ширины.

Отвертка с крестообразным шлицем используется для завинчивания и откручивания винтов в соответствии с его конструкцией; он неэффективен на резьбовом отверстии с одним пазом. Винты с крестообразным шлицем могут иметь закругленные или плоские головки, а также доступны различные размеры по длине и толщине головки винта.

Размеры крестообразных отверток

В отличие от обычных отверток или отверток с плоской головкой, размеры которых обозначаются мерами, отвертки с крестообразным шлицем имеют размеры, обозначаемые цифрами. Винты также имеют числовые обозначения в диапазоне от 0 до 24. Винты могут быть изготовлены для использования с крестообразными отвертками или отвертками с одним шлицем. Винты с плоской головкой и одним шлицем имеют размер в дюймах и могут вмещать один или несколько винтов определенного размера.

Винты с крестообразным шлицем также можно использовать с крестообразными отвертками, предназначенными для работы с такими же винтами. Поскольку существует всего 5 размеров ручных инструментов с головкой Phillips, каждый из них подходит как минимум для двух разных размеров винтов, а в некоторых случаях, например, для № 2, даже до пяти.

Отвертки с головкой Phillips с № 0 подходят для винтов размеров 0 и 1, а с № 1 подходят для размеров 2, 3 и 4. Винты 5, 6, 7, 8 и 9 можно устанавливать с помощью крестообразной головки № 2. отвертки. Винты с номерами 10, 12, 14 и 16 можно использовать с головкой Phillips № 3, тогда как винты с номерами 18, 20 и 24 можно использовать с головкой Phillips № 4. Хотя это немного сбивает с толку, система нумерации — это один из способов определить, какая отвертка подходит к какому винту. Альтернативный подход требует экспериментов.

Наборы отверток с головкой Phillips и других типов

В полный комплект отверток входят отвертки с плоской и крестообразной головкой размеров от 0 до 4 и различной длины рукоятки и стержня. В наборе могло быть несколько драйверов с четырехдюймовыми полюсами и уникальный короткий драйвер с крестообразным шлицем и 112-дюймовым валом. Однако доступны дополнительные варианты подобных отверток, некоторые из которых имеют восьми- или девятидюймовый стержень. Также доступны крестообразные отвертки с быстровращающимися стержнями. Они имеют небольшой изгиб в средней части вала перед немедленным выпрямлением. Конструкция позволяет винту вращаться значительно быстрее и с большим крутящим моментом.

Доступны многочисленные отвертки с головкой Phillips, все они имеют один из пяти размеров, но немного отличаются рукоятками, стержнем и наконечником отвертки. Их необходимо иметь в ящике для инструментов на тот неизбежный день, когда вы будете иметь дело с винтами с крестообразным шлицем, потому что они продаются в наборах и отдельно.

Каков обычный размер винта для штатива?

В соответствии с ISO 1222:2010 текущий стандарт для винтов штатива камеры требует резьбы 1/420 UNC или 3/816 UNC. Большинство потребительских камер имеют резьбу 1/420 UNC.

Резюме

Существует четыре основных размера отверток Phillips: от № 0 до № 4, где № 0 — наименьший номер. Стандартные размеры винтов 2 и 1 являются наиболее популярными. 0 — наименьшее число. Стандартные размеры винтов 2 и 1 являются наиболее популярными. 0 является самым маленьким. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных».

Что нужно знать об отвертках?

Существует много типов отверток, но на сегодняшний день наиболее распространены 6. Чтобы пользоваться отверткой, нужно знать две вещи: типы отверток и типы винтов. Отвертка относится к отверстию (форма головки винта или паза), в которое отвертка должна войти, чтобы применить правильный крутящий момент.

Какой размер отвертки Torx в дюймах?

Размеры отвертки Torx следующие:

Размер отвертки Torx
1 мм Т4 .050.
2 мм Т5 .055
3 мм Т6.066.
4 мм Т7 . 078
5 мм Т8.090.

Как измеряется диаметр винта?

Диаметр – это номинальный размер винта, измеренный от самых дальних точек резьбы. Хотя в унифицированной системе резьбонарезания существует несколько обозначений установочных винтов, они предоставляют информацию о двух наиболее распространенных типах: UNF (унифицированная мелкая резьба) и UNC (унифицированная грубая резьба).

Какой диаметр отвертки в мире ?

Винты с шестигранной головкой, как правило, небольшие и обычно используются в дверных ручках, вешалках для полотенец, ручках кранов и даже в некоторых механических установках, для затягивания или ослабления которых требуется шестигранная отвертка (также известная как шестигранная отвертка). Отвертки и биты различаются по размеру и подходят для винтов с шестигранной головкой примерно 3/8.

Отвертка какого размера?

Шлицевые отвертки имеют размеры от нескольких миллиметров до более крупных долей дюйма. У каждой отвертки есть два размера: длина ручки и ширина головки. Примеры шлицевых отверток в дюймах:

различного размера отверток
1,3/32 x 1 1/2
3/16 x 1 1/2 ,
1/8 x 4
3/16 x 4
1/4 x 4 .

Как выбрать правильный размер шурупов?

Выбор правильного размера шурупа Все размеры, кроме размера, указаны в дюймах. Длина, размер и направляющие отверстия. Понимание некоторых основ технологии изготовления шурупов по дереву может помочь вам определить, какой тип шурупа выбрать. Нагрузки на сдвиг и усадочные нагрузки. Универсальные винты против стальных винтов. Выравнивание структуры древесины.

Отвертка Phillips, размеры #1 #2

Хотя размер винта держится в секрете, существует четыре основных размера крестовых отверток: от № 0 до № 4 с символом #».

Размер плоской отвертки

Примеры шлицевых отверток в дюймах: 3/32 x 1 1/2, 3/16 x 1 1/2, 1/8 x 4, 3/16 x 4 и 1/4 x 4. Первое число означает ширина приводной головки, а второй размер указывает длину оси. Чем длиннее хвостовик, тем лучше отвертка будет работать в труднодоступных местах.

Резюме

Это определяет диапазон метрических болтов, называемых от UNM до UNM, поскольку диаметр их основания составляет миллиметры. Предпочтительные размеры в миллиметрах с дополнительными размерами посередине. Стандартный шаг резьбы составляет от 1 до 4 диаметра основания.

Часто задаваемые вопросы

Вот несколько часто задаваемых вопросов о размерах крестовых отверток, которые могут вам помочь:

1.Какие размеры крестовых отверток?

Хотя размер винта является секретом, существует четыре основных размера отверток Phillips: от № 0 до № 4, где № 0 — наименьший номер. Стандартные размеры винтов 2 и 1 являются наиболее популярными. 0 — наименьшее число. Стандартные размеры винтов 2 и 1 являются наиболее популярными. 0 является самым маленьким. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных».

2. Какая крестовая отвертка самая маленькая?

Винт Phillips #000 — это самый маленький винт Phillips, который используется в самых маленьких электронных устройствах. Лезвие этой отвертки Phillips определенного размера также известно как Phillips 000, PH 000 и PH#000.

3.Какой диаметр отвертки?

Наиболее часто используемая толщина от 2 до 16 диаметров. Винт калибра 8 является хорошим размером для общего использования. Тяжелые материалы требуют толщины 12-14. Для тонких приложений, таких как деревообработка, может потребоваться 6.

4.Какой размер отвертки?

В то время как наиболее распространенный размер составляет около 4 дюймов, что делает общую длину отвертки от 8 до 9 дюймов, более длинная отвертка обычно проще в использовании и не требует от вас сидеть сложа руки во время работы. Наиболее распространенной формой плоской отвертки является трапециевидная форма.

5.Какого размера бита отвертки?

Резисторы с винтовыми приводами в основном используются в бытовых приборах, обычно размером от Т10 до Т40. Эти биты отвертки также известны как шестигранные головки. Шестигранные или шестигранные винтовые шестерни обычно входят в комплекты планшетной мебели. Наиболее распространены размеры от 2 до 10.

6. Какие бывают размеры крестовых отверток 1 2 3 4

Болты бывают трех основных размеров: толщина, резьба на дюйм и длина стержня в дюймах. Затем вы также видите размер, например, 632 x 1 1/2. Это означает, что он имеет диаметр № 6 с 32 витками на дюйм (почти в два раза больше обычной резьбы стандартного шурупа для дерева) и имеет длину в полтора дюйма.

7.Что такое отвертка Phillips?

Определение крестовой отвертки. : отвертка, предназначенная для использования с винтом (называемым винтом Phillips) с крестообразным шлицем на верхней части.

8.

Какие бывают размеры крестовых отверток типа ?

Поскольку крестообразных отверток всего 5 штук, каждая может работать как минимум с двумя винтами, а иногда и с пятью размерами, например, №2. Отвертки Phillips n. 0 установите винты № 1 и № 1. Крестообразная отвертка № 1 подходит к винтам № 1. 2, 3 и 4. Крестообразными отвертками № 2 установите винты № 2. 5, 6, 7, 8 и 9.

9.

Что такое винт с головкой Philips?

Винт с крестообразным шлицем: винт с канавкой наверху, напоминающей крест.

10

Для чего нужна отвертка Philips?

От соскребания краски до открывания консервных банок, плоская отвертка имеет некоторые применения, о которых первоначальный дизайнер, вероятно, даже не догадывался. Отвертка Phillips имеет головку Phillips или Phillips вместо плоской головки. Отвертка Phillips не так универсальна, как плоская, но обеспечивает лучший захват при затягивании винтов.

11.

Что такое винт с полукруглой головкой Phillips?

Винты с плоской головкой также могут быть изготовлены с разными типами головок. Винт с плоской головкой со шлицем имеет прорезь в головке для использования с прямой отверткой. Винты с плоской головкой Phillips имеют поперечное сечение в верхней части для использования с отверткой Phillips.

12. Какие наборы отверток самые лучшие?

Итак, вот список десяти лучших наборов отверток. 1. Набор отверток Craftsman (17 шт.) 2. Набор отверток GearWrench (20 шт.) 3. Набор отверток Craftsman Extreme Grip (6 шт.) 4. Набор отверток DEWALT (10 шт.) 5. Набор отверток Kutir (6 шт.) 6. Набор отверток Stanley (6 шт.) 7. Набор отверток ORIA Precision 54in1.

13. Какой набор магнитных отверток лучше?

Steelman 41856 Набор магнитных отверток с алмазным наконечником Steelman 41856 — лучшая магнитная отвертка для тех, кто ищет очень прочный набор из 8 отверток самых популярных размеров. Это отдельные отвертки с четырьмя и четырьмя крестообразными шлицами, представляющие широкий диапазон размеров.

14.

Кто делает лучшие отвертки?

Что касается окончательных цифр, Makita производит лучшие инструменты (всего 166 голосов), за ней следуют Milwaukee (157) и DeWalt (156). Как вы можете себе представить, даже в рейтинговом агентстве профессионального инструмента существует множество разногласий.

15.

Какие размеры крестовых отверток ?

Использование отвертки Хотя размер винтов является секретом, существует четыре основных размера крестовых отверток: от № 0 до n. 4; после того. 0 это «. Далее идут ювелирные винты.

16. Каковы размеры отверток?

Отвертки измеряются в миллиметрах и десятичных дробях. Плоские отвертки измеряются поперек лезвия. Плоская пластина, рекламируемая как 0,025, означает размер в мм. Плоское лезвие 1 мм, а лезвие 0,055 мм.

18. Винт какого размера использовать?

При завинчивании в конце убедитесь, что в доску ввернуто не менее 5 см резьбы. Как правило, для большинства подсобных работ можно использовать 8 шурупов. Используйте шурупы 11/4″ для простых работ, где прочность не имеет значения, или при креплении двух досок 3/4″ поперек волокон.

19.

Что такое крестовая отвертка Phillips?

Отвертка Phillips (также называемая отверткой Phillips) — это один из самых распространенных типов отверток на сегодняшний день и один из самых популярных аппаратных инструментов. Его можно узнать по форме креста или +, которая отличается от плоской головки обычной отвертки. Дизайн Джон П.

20. Почему отвертка Phillips называется Phillips?

Отвертка Phillips названа в честь человека, купившего идею дизайна у Джона П. Томпсона. Затем Генри Ф. Филлипс усовершенствовал конструкцию и стал неотъемлемой частью ее успешного широкого использования, воспользовавшись большим крутящим моментом, который он может выдерживать при промышленном использовании.

21. Что такое винт с полукруглой головкой?

Головка Филлипса. Фамилия. Головка винта с двумя частичными поперечными шлицами под прямым углом, заводимая специальной (крестовой отверткой).

22. Определение самой маленькой крестовой отвертки Phillips

Хотя размер винта является секретом, существует четыре основных размера крестовых отверток: от № 0 до № 4, где № 0 — наименьший номер. Наиболее популярны стандартные размеры шурупов 2 и 1. Далее идут ювелирные шурупы.

23. Какая самая маленькая крестовая отвертка?

Винт Phillips #000 — это самый маленький винт Phillips, который используется в самых маленьких электронных устройствах. Лезвие отвертки Phillips специального размера также известно как Phillips 000, PH 000 и PH #000. Отвертка iFixit Phillips #000 имеет рифленую рукоятку и эргономичную резиновую рукоятку с поворотной головкой.

24. Самая маленькая крестовая отвертка в истории

Винт Phillips #000 — это самый маленький винт Phillips, который используется в самых маленьких электронных устройствах.

Добавить комментарий

Ваш адрес email не будет опубликован.
