Светодиодная лента — подробный обзор, виды, характеристики
Содержание:
- Виды
- Монохромные
- Многоцветные RGB
- Открытые
- Герметичные
- Ленты «Бегущий огонь»
- Ленты бокового свечения
- Технические характеристики
- Рабочее напряжение
- Виды светодиодов
- Цвет свечения
- Цвет основы
- Класс защищенности
- Параметры резки
- Маркировка
- Как подключить
Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.
Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.
Схема устройства открытой монохромной ленты белого цвета Гибкость и компактность ленты наделяет ее широчайшей функциональностью.
Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.
Виды светодиодной ленты
Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.
Изучим каждую группу подробнее.
Монохромные

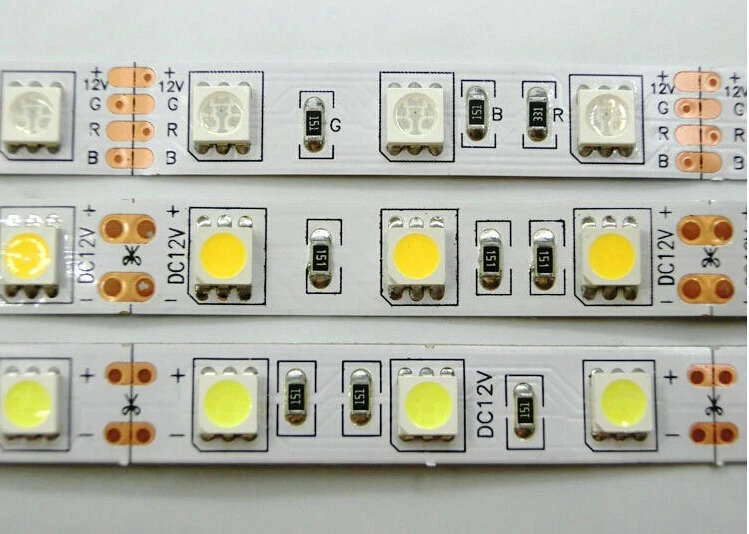

Монохромная лента белого цветаМонохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.
Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант.
Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.
Многоцветные RGB
RGB светодиодная лентаМногоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

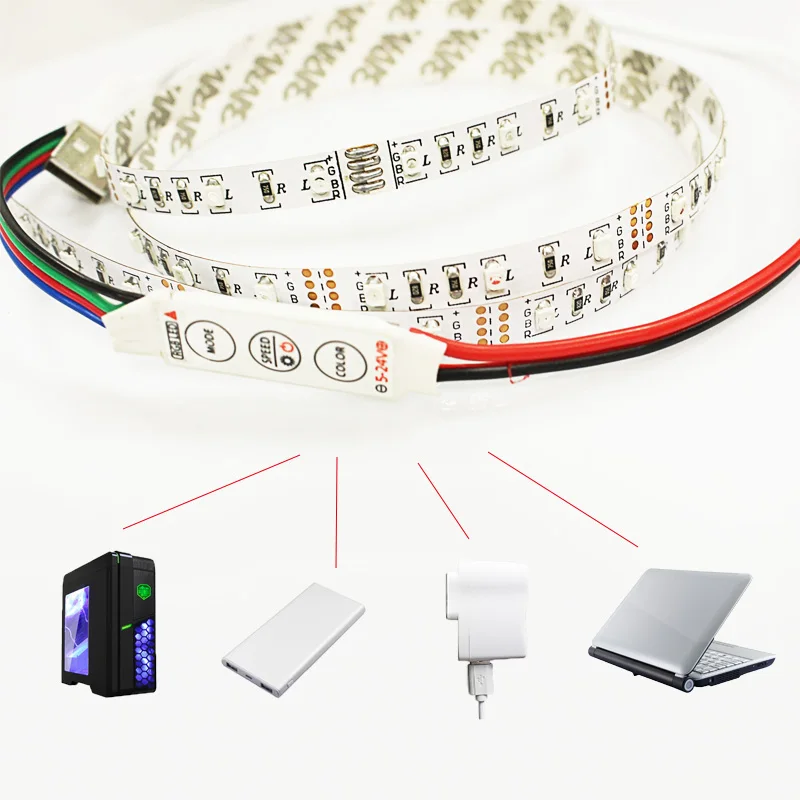

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.
RGBW — светодиодная лента Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.
Открытые
В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.
Открытая светодиодная лента белого цветаВ таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.
Герметичные
Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.
Герметичная светодиодная лента класса IP65Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.
Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529.
Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.
| Класс | Защита от предметов | Защита от влаги |
|---|---|---|
| IP33 | от крупных предметов диаметром более 2,5 мм | от дождя и брызгов, падающих под углом 60° |
| IP65 | полная защита контакта от пыли | от водяных струй с любого направления |
| IP67 | полная защита контакта от пыли | от кратковременного погружения в воду на 1 метр |
Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.
Ленты «Бегущий огонь»

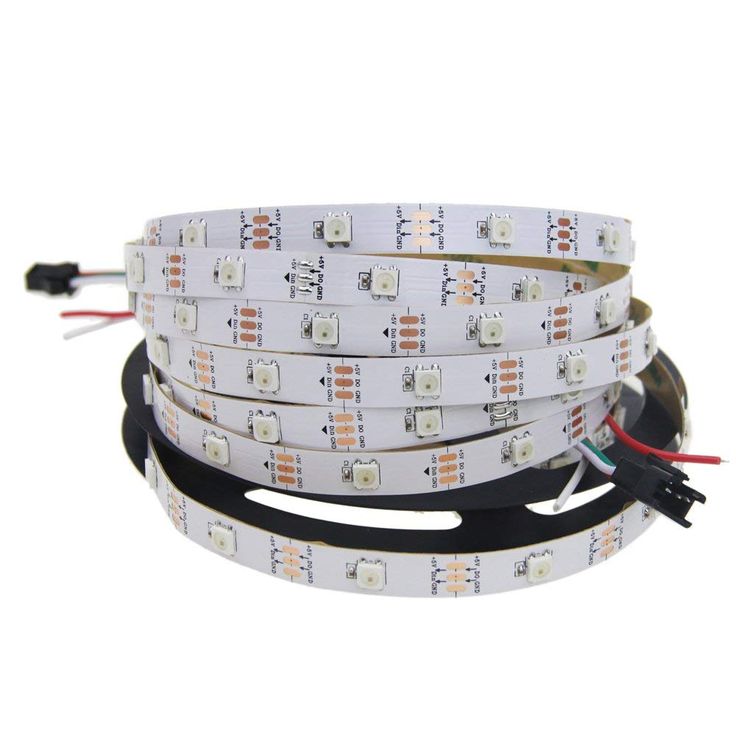

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.
В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.
«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.
Сложности с выбором светодиодных светильников?
Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».
Подробнее об этом
Ленты бокового свечения
В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.
Лента бокового свечения Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости.
Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.
Технические характеристики светодиодной ленты
Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.
Рабочее напряжение
Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.
У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

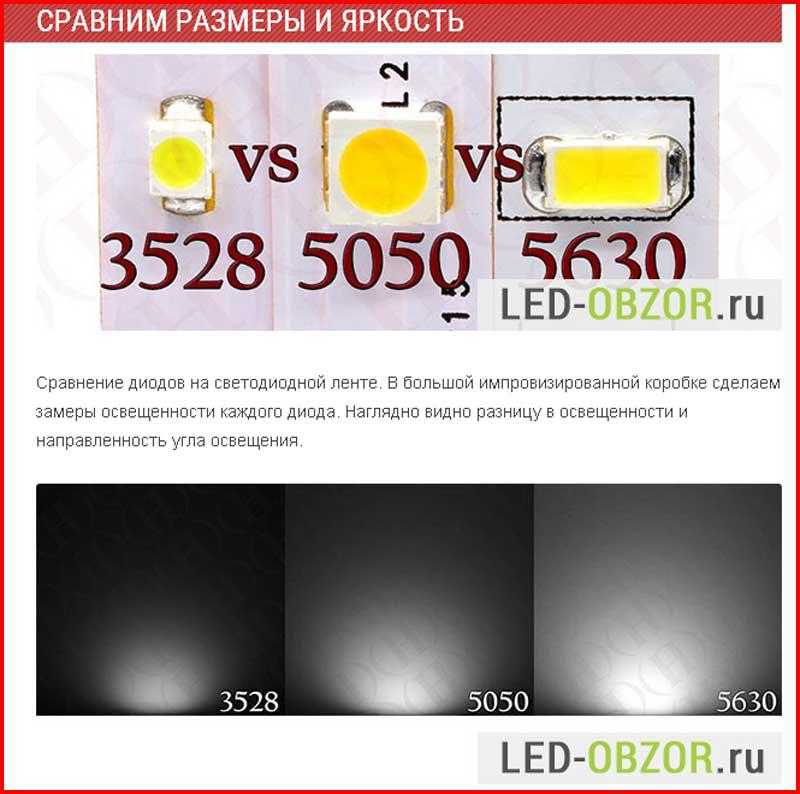

Виды светодиодов

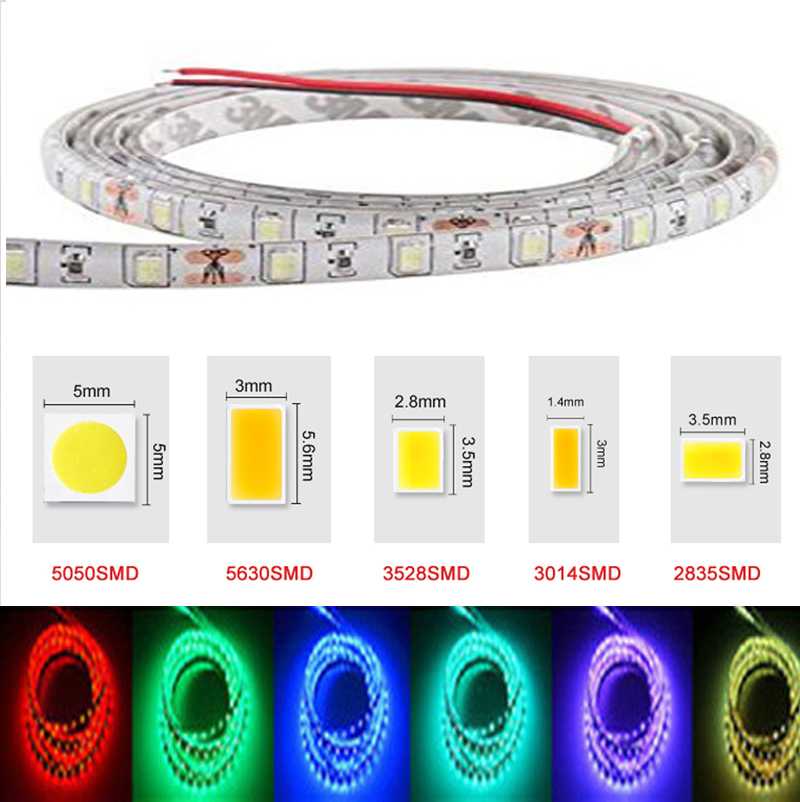

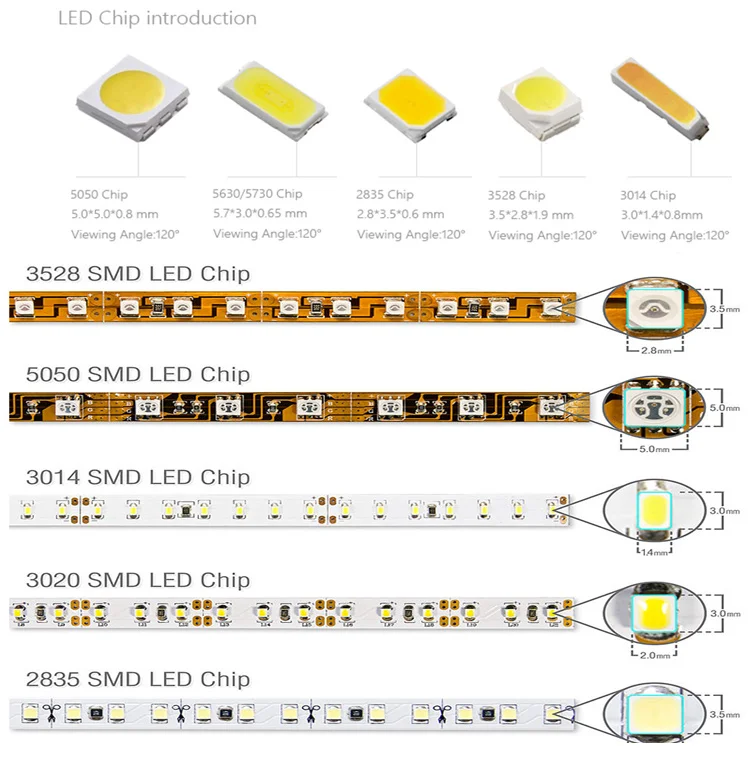

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

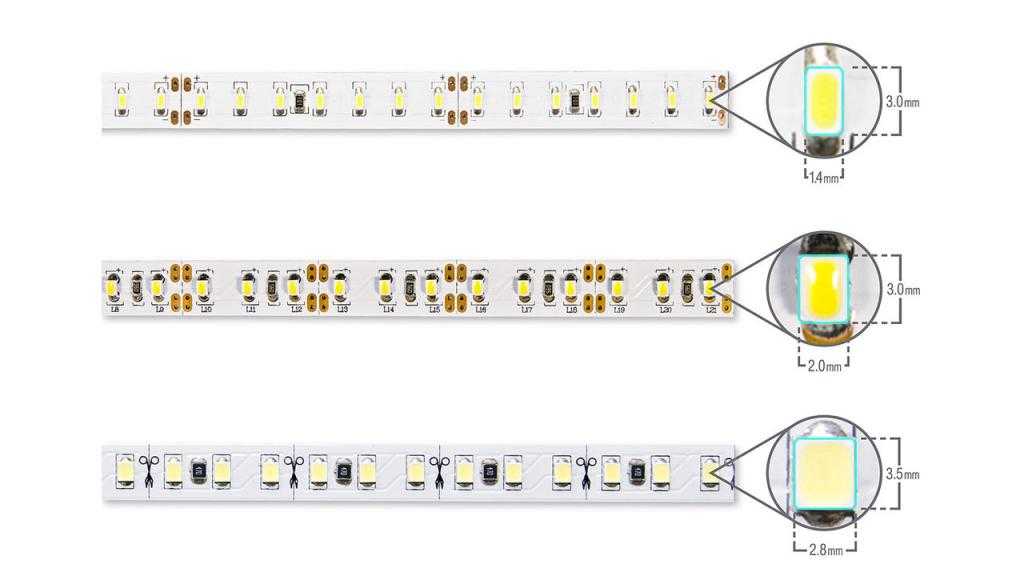

Виды диодов Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах.

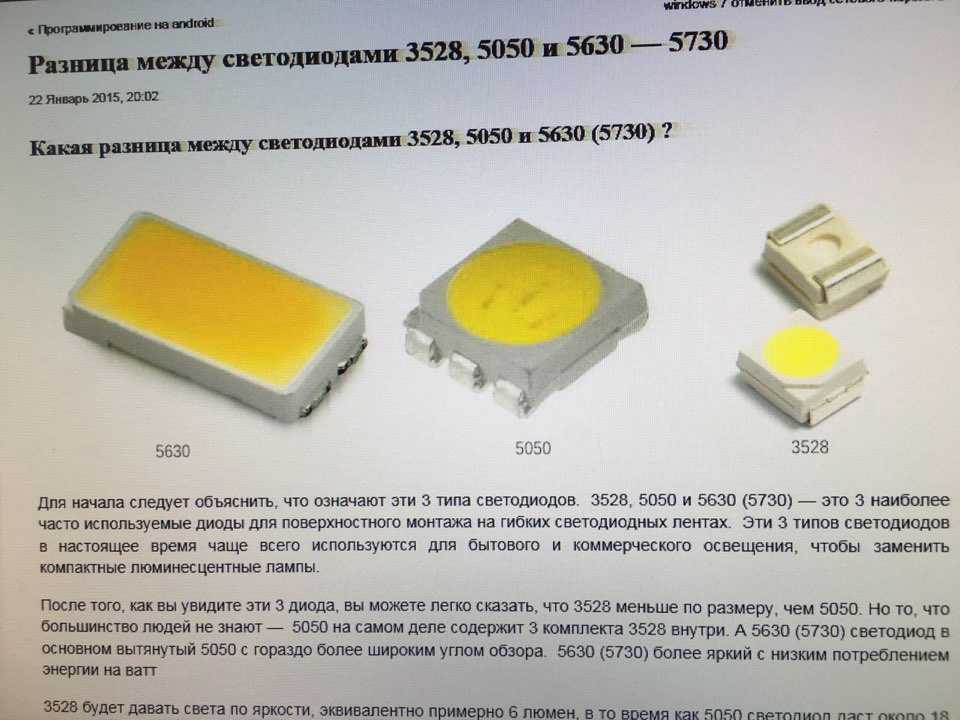

Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.
Число светодиодов на 1 метр

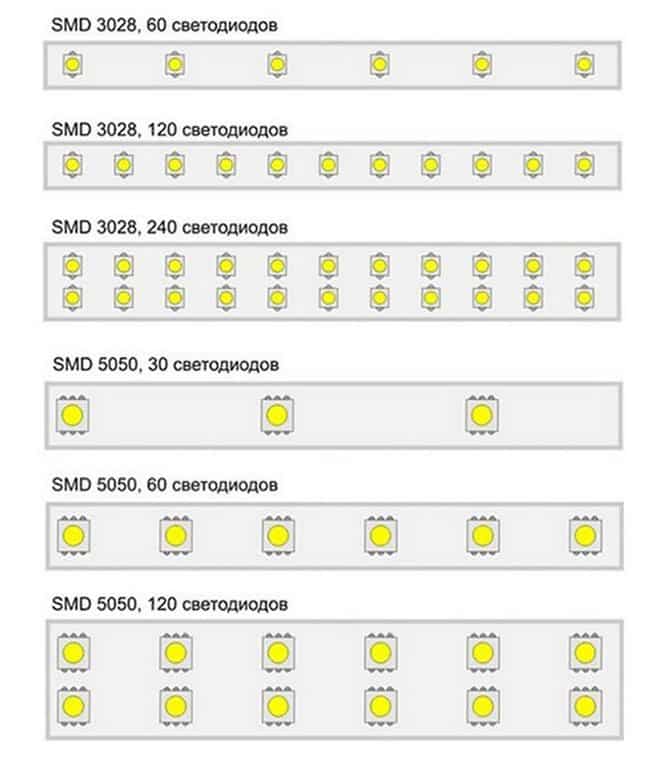

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

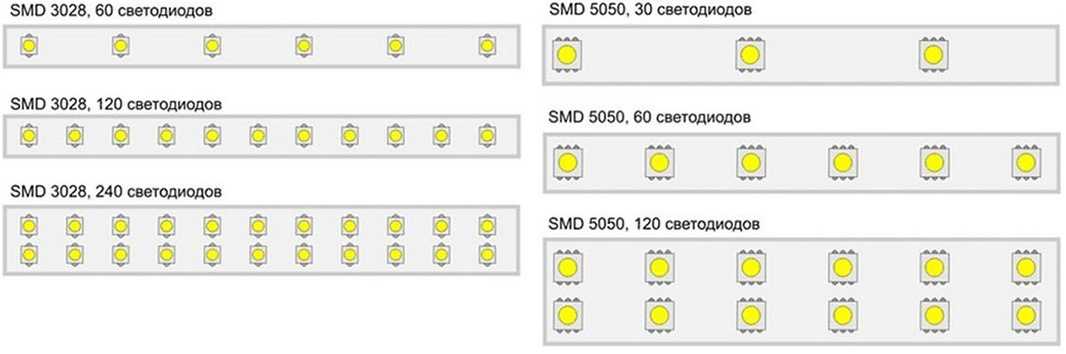

Варианты плотности светодиодов типа 3528 на каждые 5 смРазличные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.
Цвет свечения
По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.
Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.
Цвет основы
Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.
Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии.
Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.
Класс защищенности
В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.
Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.
Параметры резки
Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.
Параметры резки С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.
| Вид светодиодной ленты | Кратность резки |
|---|---|
| SMD 3528 60 LED 12V | 3 светодиода – 5 см |
| SMD 3528 120 LED 12V | 6 светодиодов – 5 см |
| SMD 3528 240 LED 24V | 12 светодиодов – 5 см |
| SMD 5050 30 LED 12V | 3 светодиода – 10 см |
| SMD 5050 60 LED 12/24V | 6 светодиодов – 10 см |
| SMD 5050 120 LED 24V | 12 светодиодов – 10 см |
Маркировка светодиодных лент
Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.
К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:
| Элемент маркировки | Значение | Другие варианты |
|---|---|---|
| LED | Источник света — светодиод | |
| CW | Цвет свечения — белый | R — красный G — зеленый B — синий RGB — многоцветный |
| SMD3528 | Тип светодиода — безвыводной (SMD) размером 35х28 мм | |
| 30 | Плотность светодиодов — 30 шт на 1 метр | 60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр |
| IP20 | Класс защищенности |
Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:
| Элемент маркировки | Значение | Другие варианты |
|---|---|---|
| RT | Серия ленты — открытая лента (фронтального свечения – от плоскости) | RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости) |
| 2 | Номер завода изготовителя | |
| 5000 | Длина ленты — 5000 мм или 5 метров | 4000 – 4 метра 3000 – 3 метра 2500 – 2.  5 метраДля герметизированных лент добавляется буква, обозначающая тип герметизации: |
| 12V | Напряжение питания — 12В | 24V 36V |
| Warm | Цвет свечения — Белый теплый (2700-3500 К) | Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни» |
| 3528 | Тип светодиода — размером 35х28 мм | |
| 300 LED | Количество светодиодов — 300 на 5 метров длины | 2Х – двойная плотность 2Х2 – двойная плотность, два ряда |
| LUX | Цвет основания ленты — лента улучшенного качества на белой плате | W – на белой плате B – на черной плате |

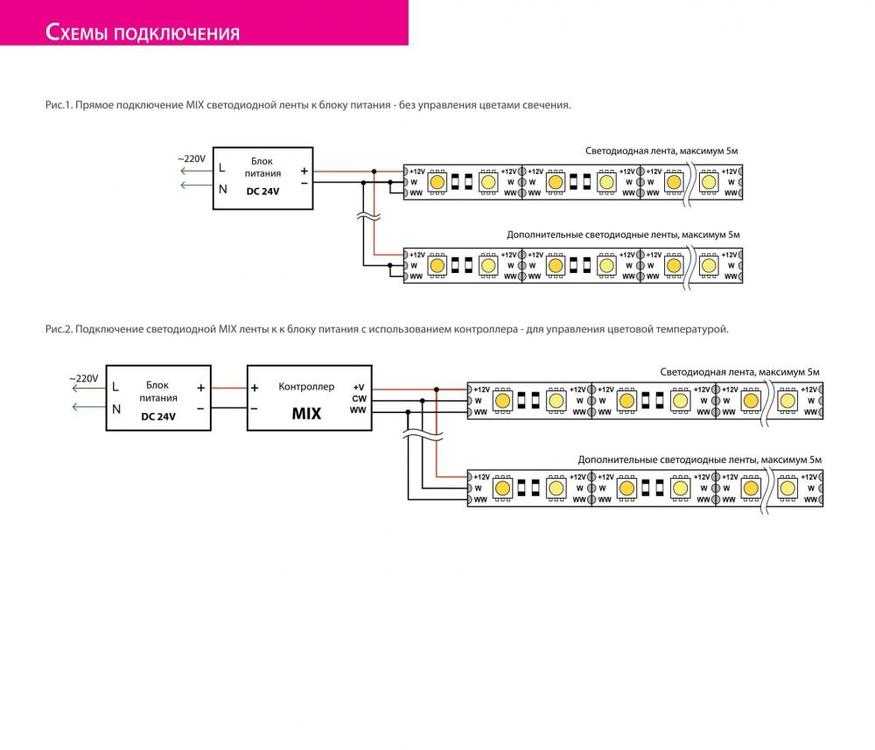

Как подключить светодиодную ленту
Существует большое количество вариаций подключения светодиодных лент.
Ниже приведены наиболее часто встречающиеся из них.
Подключение одной монохромной ленты
В простейшем варианте подключения понадобятся только блок питания и провода.
Схема подключения монохромной светодиодной лентыПодключение нескольких монохромных лент
В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.
Схема подключения нескольких монохромных светодиодных лентПодключение многоцветной RGB-ленты
В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.
Схема подключения многоцветной RGB-лентыПодключение нескольких RGB-лент без усилителей
Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема.
Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.
Подключение нескольких RGB-лент c усилителем
Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.
Схема подключения нескольких RGB-лент c усилителемСветодиодные ленты: технические характеристики и параметры
- Статья
- Видео
SMD светодиоды популярны в производстве и в переводе с английского расшифровываются как «прибор, что устанавливается на поверхность» (Surface Mounted Device). LED лента имеет следующую конструкцию: на гибкую печатную плату припаиваются светодиоды..jpg)
Кроме токоведущих дорожек для правильной работы элементов, на плату припаивают и транзисторы с диодами. В этой статье мы рассмотрим технические характеристики светодиодных лент типа 5050, 3528, 5630 и 2835.
- Основные параметры
- Обзор лент
Основные параметры
Итак, основными параметрами LED лент являются:
- Тип употребляемого устройства. Этот показатель считается самым важным, который употребляется при производстве приспособления. Существует несколько видов LED: SMD 5050, 3028, 5050 RGB и т.д. Свет распространяется под углом от 120 до 160 градусов. Согласно размерам можно определить количество кристаллов. Так, например, чип с размерами 30х28 обладает лишь одним кристаллом, а 50х50 – 3 кристалла. Из этого видно, что источник света будет светиться ярче там, где три кристалла (практически в 2,5 – 3 раза). Но при этом не стоит забывать, что при большем свечении будет больше употребляться электрической энергии, и соответственно теплоты. А если диодная лампочка будет перегреваться, то это существенно сократит ее срок эксплуатации.
- Цвет свечения. Такая техническая характеристика считается важной из-за того, что на рынках на сегодняшний день продают полоски различных цветов и, покупая определенный цвет, необходимо знать некоторые нюансы. Что касается белого цвета, то следует знать, что такая светодиодная лента не существует. Для этого применяют синий кристалл, на который наносят люминофор. Со временем элемент выгорает и кристалл начинает светить с синеватым оттенком. К недостаткам таких приспособлений относят то, что они не способны работать длительное время. Яркость ослабевает практически на треть при постоянной круглогодичной работе. Существует два оттенка белого: холодный и теплый свет. Разноцветная светодиодная полоса с RGB тремя чипами (красный, зеленый и синий) обладает отдельной системой питания, благодаря чему каждый цвет управляется отдельно. Такая диодная лента подключается с помощью четырех проводов, а не двух.
- Численность светодиодов на один метр. От того сколько диодов будет располагаться на полосе зависит и общая потребляемая мощность. Как правило, используется светодиодная лента с 60 светодиодами на метр. Техническая характеристика каждого устройства подчеркивает, какая мощность существует на полосе. Мощность может указываться на погонный метр или, когда учитывается вся длина применяемой полосы.
- Размеры устройства (длина). Как правило, для дома применяется светодиодная лента, параметры которой составляют 5 метров.
- Цветовой оттенок. Диапазон оттенков колеблется от 2700 (теплый цвет) до 6500 (холодный свет).
- Класс защищенности. Благодаря такому классу можно узнать, куда LED разрешено устанавливать. Например, самым высшим классом считается IP 65-68. Его можно устанавливать в воде. Подробнее о степени защиты IP вы можете узнать из нашей статьи.
- Параметры резки. Каждая диодная полоса обладает определенным шагом резки. Эта техническая характеристика подразумевает, что у каждой модели устройства есть своя ширина модуля МДС. За счет такой конструкции резать полосу можно только в специально обозначенном месте (на картинке ниже указывается место разреза).
- Рабочее напряжение. Параметры напряжения светодиодная лента имеет следующие: 12, 24 или 220 Вольт. Чаще всего используется LED в 12 Вольт. 24 В применяется для более мощных аналогов.
- Цвет основы. Благодаря тому, что полоса имеет несколько цветов, то ее можно подбирать под цвет основы, на которую она будет клеиться.
Как правило, используется светодиодная лента с 60 светодиодами на метр. Техническая характеристика каждого устройства подчеркивает, какая мощность существует на полосе. Мощность может указываться на погонный метр или, когда учитывается вся длина применяемой полосы.
В нашей отдельной статье мы подробно рассказали о том, как выбрать LED ленту для дома. Рекомендуем ознакомиться с предоставленным материалом.
Обзор лент
Сейчас мы рассмотрим основные параметры наиболее популярных типов LED-лент. Техническая характеристика модели SMD 5050 имеет свои особенности, которые привлекают к себе покупателей. Светодиодная лента покупается для подсветки определенного предмета, например, скрытого освещения потолка. Поэтому необходимо тщательно изучить особенности каждого элемента и параметры предмета, на который будет устанавливаться подсветка.
Техническая характеристика полосы SMD 5050:
- 30, 60 либо 120 светодиодов на один метр;
- рабочее напряжение 12 Вольт;
- разнообразие оттенков свечения;
- угол излучения 120 градусов;
- температурные ограничения колеблется в пределах от -40 до + 80 градусов;
- сегмент состоит из трех светодиодов.
Второй популярный тип диодной ленты — 3528, ее характеристики следующие:
- рабочее напряжение 12/24 В;
- угол свечения – 120 градусов;
- температура эксплуатации колеблется между -40 и + 85 градусов.
- количество светодиодов на метр: 60, 120, 180 или 240.
- цвет печатной платы: белый, черный, желтый, коричневый.

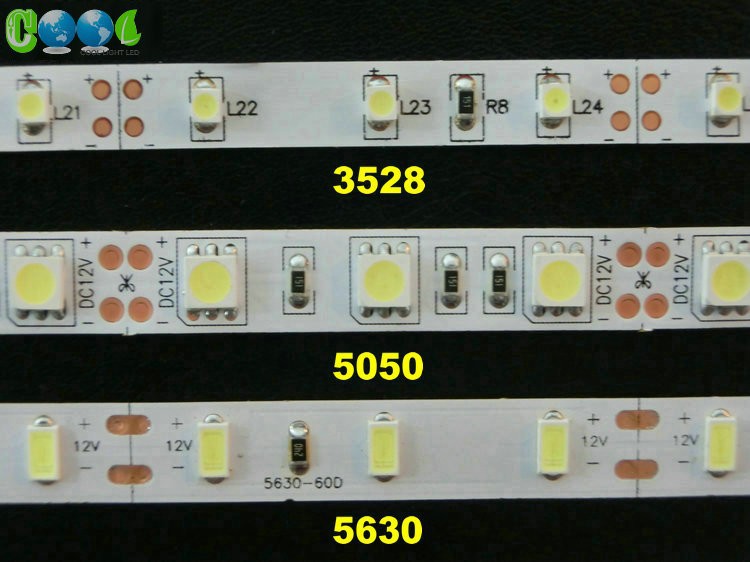

Технические характеристики светодиодной ленты 5630:
- угол освещения – 120 градусов;
- температурное ограничение LED до +85 градусов;
- напряжение питания составляет 12 В;
Модель 2835 обладает следующими параметрами:
- рабочее напряжение составляет 12-24 Вольта;
- количество светодиодов на метр: 30, 60, 120;
- температурное ограничение от -30 до +60
°C.; - световой поток до 100 Люмен;
- сила тока колеблется от 60 до 300 мА.
Светодиодная лента 5730, ее технические характеристики (светодиодов):
Напоследок рекомендуем вам просмотреть видео, на котором производится сравнение характеристик LED-лент различных типов:
youtube.com/embed/qZATy7-hprE» allowfullscreen=»allowfullscreen»> Вот мы и рассмотрели параметры и технические характеристики светодиодных лент. Надеемся, предоставленный материал был для вас полезен!
Также рекомендуем прочитать:
- Характеристики ламп Эдисона
- Лучшие производители светодиодных лент
- Как сделать подсветку фартука на кухне
Понимание спецификаций светодиодных лент и фотометрических параметров
Чтение технических характеристик новых светодиодов без полного знания того, что означают параметры, измерения или графики, может стать головной болью; даже для человека с некоторым опытом в этом вопросе. Понимание спецификаций светодиодных лент и фотометрических параметров может быть более сложным для некоторых людей, чем для других. Но что, если мы, как производитель (SIRS-E®), обеспечим легкий доступ к пониманию тестируемых параметров и причины, по которой эти параметры были выбраны в первую очередь?
Здесь, на SIRS-E®, мы рады представить наши новые и улучшенные технические спецификации для наших последних линеек высококачественных светодиодных лент: серии AcuVivid™ White, AcuVibrant™ RGB и AcuHue™ RGBW и RGBA.
Думая об улучшении нашей линейки светодиодных лент с инновациями и более высоким качеством, мы также учитывали наших клиентов и их легкость в получении полной и легкодоступной технической информации, необходимой для их проектов.
* Перейти к списку фотометрических определений и графиков.
Для того, чтобы разработать хорошее техническое описание, включающее все необходимые параметры, нашей команде инженеров SIRS-E® пришлось вернуться к учебникам и стиранию пыли с заметок. Мы использовали новейшие и наиболее узнаваемые стандарты освещения в отрасли, чтобы обеспечить параметры, необходимые отрасли, а не только те, которые мы хотим обеспечить. Мы использовали параметры, рекомендованные из стандартов, написанных Североамериканским обществом инженеров по светотехнике (IES), Американским национальным институтом стандартов (ANSI), Международной комиссией по освещению (CIE) и другими.
Еще в 2006 году, когда наша команда инженеров разрабатывала первые линейки светодиодных лент, в отрасли использовалось всего несколько стандартов освещения, поэтому каждый производитель светодиодных лент использовал свои собственные параметры и измерения в своих технических паспортах.
. Хотя тогда это не было большой проблемой, индустрия твердотельного освещения (SSL) сильно развилась технологически, и сегодня у нас есть четко определенный набор стандартов, с которыми согласились научное сообщество и производители светодиодов.
Хотя эти стандарты продолжают развиваться, компания SIRS-E® позаботилась о том, чтобы внедрить самые последние и наиболее важные стандарты светодиодного освещения, используемые сегодня в отрасли SSL, для измерения и оценки наших новых светодиодных лент. Мы предоставляем наши измеренные параметры в соответствии со стандартами освещения, такими как:
– ИЭС ЛМ-79-2008: утвержденная методика проведения электрических и фотометрических измерений изделий SSL
– ИЭС ТМ-30-2015: Новая методика измерения цветопередачи
– ANSI C78.377-2015: Спецификации цветности полупроводниковых осветительных приборов
— ANSI / IES LM-80-2015: Измерение поддержания светового потока светодиодных источников света
— Спецификация малых различий цветности Дэвид Л.
МакАдам
— CIE 13.3-1995: Метод измерения и определения характеристик цветопередачи источников света
— CIE 15-2004: Колориметрия (наука, используемая для измерения восприятия цвета человеком).
Наша группа инженеров должна была решить (используя эти стандарты), какие параметры были наиболее актуальными в индустрии светодиодного освещения и полезными для профессионалов в области освещения сегодня. Например, мы нашли такие параметры, как эллипсы МакАдама (изобретенные Дэвидом МакАдамом в 1943) описывают небольшие изменения цветности в пределах четырехугольника CCT, что простыми словами означает, насколько сильно изменяется цветовая температура, обычно используется в SSL для обозначения изменений цветности от партии к партии. Между тем, это отличный параметр для понимания согласованности CCT, но это также устаревший способ измерения согласованности цвета.
Вот почему мы использовали стандарт ANSI C78.377-2015 для реализации параметра Duv в наших спецификациях, что является более инновационным и эффективным способом измерения цветового сдвига.
ANSI упоминает в этом отчете, что « Круг u’v’ — это альтернативный способ указания допусков цветности в более простом определении, заменяющий старые эллипсы МакАдама в соответствии с рекомендациями CIE. » 1
1 Американский национальный стандарт для электрических ламп. Спецификации цветности твердотельных осветительных приборов (стр. 12, технический номер ANSI C78.377-2016 90). (2015). Росслин, Вирджиния: NEMA.
1 Техническое примечание CIE. Спецификация цветности для источников света (стр. 3-4, Технический № 9).0015 CIE TN 001:2014 ). (2014). КИЭ.
- Фотометрические определения и графики
Теперь, если вы дочитали до этого момента, это означает, что вы действительно заинтересованы в получении дополнительной информации о наших спецификациях и параметрах фотометрии; Итак, вот список наиболее важных терминов и определений, используемых в наших спецификациях:
- Спецификации продукта
— Входное напряжение: напряжение, используемое для питания полосы.
(В пост. тока)
– метод управления с ограничением: постоянное напряжение (CV) поддерживает постоянное напряжение и изменяет ток, управление постоянным током (CC) поддерживает постоянный ток.
— Потребляемая мощность: энергия, необходимая для питания полосы определенной длины. (Вт/фут) Мы используем в техническом описании максимальное значение, указанное UL для класса 2, фактическое энергопотребление можно найти в фотометрических отчетах отчеты
— Светодиодный чип: корпус SMD, содержащий 3 диода (белые и полоски RGB) или 4 диода ( полосы RGBW)
— Тип платы: медная печатная плата плотностью 4 унции. Это означает, что на каждый 1 кв. фут площади печатной платы приходится 4 унции меди. Платы более высокого качества значительно минимизируют падение напряжения.
– Поддержание светового потока: представляет снижение светового потока с течением времени, обычно указывается в часах (hrs).
— Окружающая среда: IP40 (сухое, внутреннее применение), IP68 (влажное, влажное, наружное применение)
— Монтаж: клейкая лента 3M VHB (Very High Bonding) — это очень высококачественная акриловая вспененная лента, которая также используется в автомобильной промышленности.
, промышленное и аэрокосмическое применение.
- IES LM-79-2008, ANSI C78.377-2015, CIE 13.3-1995 и CIE 15-2004 Параметры
– Цветной диод: цвет каждого отдельного диода внутри корпуса светодиодного чипа.
– Пиковая длина волны: длина волны пика кривой спектральной плотности. (нм)
– преобладающая длина волны: описывает воспринимаемый цвет светодиода, показанный на диаграмме CIE.
— Координаты цветности CIE: представляет диаграмму черного тела со всеми возможными цветовыми длинами волн в видимом спектре, координаты указывают конкретную точку на диаграмме (x, y)
— CRI: индекс цветопередачи (Ra) показывает среднее значение того, как источник света воспринимает цвета по сравнению с естественным источником света. Значение того, насколько «истинным» является цвет.
– номинальная цветовая температура: коррелированная цветовая температура с шагом 100K, которая наиболее близка к истинной цветовой температуре (целевой цветовой температуре).
Он измеряется в градусах Кельвина (К), поскольку представляет собой «температурный» цвет, который больше всего напоминает воспринимаемый цвет в спектре. Показано на диаграмме цветности CIE с помощью Planckian Locus.
– Световой поток: величина интенсивности света, воспринимаемая человеческим глазом. (люмен)
– Световая эффективность: эффективность источника света, представленная интенсивностью света в зависимости от потребляемой мощности (лм/Вт) – Средняя хорошая эффективность 80-120 лм/Вт
– Duv: расстояние между истинной координатой цветности и планковское локус. Другими словами, это изменение цвета с зеленого на розовый на диаграмме CIE.
Расчет CCT и Duv и формула практического преобразования
Расчет КТР и Дув и формула практического пересчета
- ИЭС ТМ-30-2015 Параметры
— Верность (Rf) и Гамма (Rg): Верность (значения 0-100) характеризует цветопередачу с 99 значениями, где типичные тесты CRI 14.
Гамма (значения 60-140) сравнивает область, окруженную средней цветностью координаты для характеристики уровней насыщения. ТМ-30 показывает, насколько насыщенной или ненасыщенной является цветопередача на свету.
Какая картинка выглядит лучше?
Изображение A
Изображение B
Большинство людей сказали бы, что Изображение B выглядит лучше, но на самом деле изображение B перенасыщено.
Изображение A Picture B (слишком много зеленого и красного)
IES TM-30-2015 показывает нам, что цветовой график представлен следующим образом:
Energy Star – Качество цвета освещения и показатели
- Используемые стандарты освещения
— ANSI: Американский национальный институт стандартов
— IES: Общество инженеров по светотехнике
— CIE: (Международная комиссия по освещению) Международная комиссия по освещению
— IES LM-79-2008: утвержденный метод проведения электрических и фотометрических измерений полупроводниковых осветительных приборов
— IES TM-30-2015: Метод измерения цветопередачи
— ANSI C78.
377-2015: Спецификации цветности твердотельных осветительных приборов
— ANSI/IES LM-80-2015: Измерение сохранения светового потока светодиодных источников света
— Спецификация малых цветовых различий Дэвид Л. МакАдам
— CIE 13.3-1995: Метод измерения и определения характеристик цветопередачи источников света
— CIE 15-2004: Колориметрия (наука, используемая для измерения восприятия цвета человеком).
— CIE TN 001-2014: Спецификация разницы цветности для источников света
Вернуться к началу
Автор: Хорхе Баррера
Редакция: Диего Иорио
Какая ширина светодиодных лент доступна?
Светодиодные ленты доступны с различной шириной, длиной и типами светодиодных чипов, что делает их универсальными для домашнего и коммерческого освещения. Какая самая тонкая светодиодная лента? Какая самая широкая светодиодная лента? Имеет ли для меня значение ширина светодиодной ленты? В чем разница между полосами разной ширины?
Насколько широки светодиодные ленты?
Три распространенные ширины светодиодных лент: 8 мм, 10 мм и 12 мм, которые также являются тремя наиболее широко используемыми ширинами.
Тем не менее, самая узкая светодиодная лента имеет ширину менее 8 мм, а ширина печатной платы одноцветных узких светодиодных лент и узких адресуемых светодиодных лент составляет всего 3-6 мм, что тоньше пальца. Светодиодные ленты также могут быть шириной 28 мм или даже 120 мм, несколько рядов светодиодных ламп размещаются на гибкой печатной плате, поэтому их также называют многорядными светодиодными лентами.
Какая самая тонкая светодиодная лента?
Самая тонкая светодиодная лента COB шириной 2,7 мм имеет теплый белый цвет 3000K, нейтральный белый 4000K или белый дневной свет 6000K.
COB — это технология чипа на плате, светодиодные фонари устанавливаются непосредственно на печатной плате, поэтому он может интегрировать больше светодиодных индикаторов в одну полосу и достигать светового эффекта без точек.
Светодиоды покрыты слоем клея с определенной цветовой температурой, что позволяет реализовать излучение всей полосы без дополнительной платы печатной платы.
Все ли светодиодные ленты одинаковой ширины?
Чтобы адаптироваться к различным потребностям применения, не все светодиодные ленты имеют одинаковую ширину печатной платы. В узком месте установки, например внутри шкафа, места мало, а широкую светодиодную ленту спрятать будет непросто. Если вы хотите добавить светодиодное освещение в небольшие щели, подойдут узкие светодиодные ленты. Видно, что дизайн ширины светодиодной ленты часто удовлетворяет различные потребности пользователей.
Насколько широки светодиодные ленты 5050?
5050 Светодиодные ленты используют светодиоды 5050 SMD, светодиод 5050 SMD имеет размер 5 мм на 5 мм. Светодиоды 5050 могут отображать белый, красный, зеленый, синий и другие отдельные цвета или цвет RGB. Светодиодные ленты
5050 в основном имеют ширину 10 мм, также существуют светодиодные ленты 5050 шириной 12 мм. Также существуют многорядные светодиодные ленты 5050, двухрядные светодиодные ленты 5050 шириной 15 мм, трехрядные светодиодные ленты 5050 шириной 32 или 58 мм, пятирядные светодиодные ленты 5050 шириной 58 мм и восьмирядные светодиодные ленты 5050 шириной 120 мм.
.
Светодиод 5050 потребляет 0,24 Вт. Возьмем для примера плотность 60 ламп на метр, светодиодная лента 5050 на один метр потребляет 14,4 Вт, а пять метров потребляют 72 Вт. Затем, в соответствии с правилами расчета мощности, для светодиодной ленты SMD 5050 длиной 16,4 фута с 300 лампами нам нужен источник питания с 72X1,2 = 86,4 Вт или мощностью, превышающей это число для привода.
Нам также необходимо знать, что чем больше светодиодов на световой ленте, тем больше энергии потребляется, тем выше мощность блока питания для питания светодиодной ленты и, естественно, дороже стоимость.

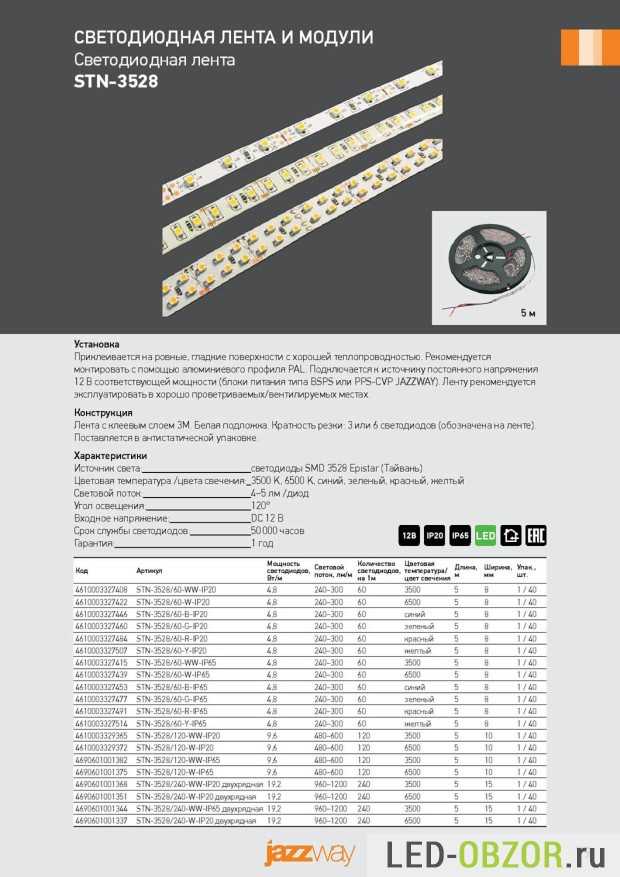

Насколько широки светодиодные ленты 3528?
Светодиод 3528 имеет размеры 3,5 мм на 2,8 мм и потребляет меньше энергии, чем светодиод 5050 SMD, всего 0,08 Вт. Одна светодиодная лента 3528 длиной 16,4 футов/5 м с 300 светодиодами потребляет 24 Вт. И вам нужен светодиодный адаптер питания 24X1,2 = 28,8 Вт для управления светодиодной лентой. Таким образом, мы можем получить, что светодиодная лента 3528 более энергосберегающая, чем светодиодная лента 5050 при той же плотности светодиодов.
Светодиодная лента
3528 наиболее известна как самая яркая четырехрядная светодиодная лента шириной 28 мм, представленная в различных статических цветах (красный, зеленый, синий, желтый и белый) и динамических цветах RGB/RGBW.
Самая маленькая светодиодная лента 3528 имеет ширину печатной платы 3,5 мм. Однорядные светодиодные ленты 3528 имеют ширину 8 мм или 10 мм. Двухрядные светодиодные ленты 3528 имеют ширину 15 мм. Трехрядные светодиодные ленты 3528 имеют ширину 20 мм.
Насколько широки светодиодные ленты 2835?
Существуют однорядные светодиодные ленты, двухрядные светодиодные ленты, трехрядные светодиодные ленты, четырехрядные светодиодные ленты и пятирядные светодиодные ленты для светодиодных светильников 2835 SMD. Самая тонкая светодиодная лента 2835 — это ИК-полоса шириной 3,5 мм для медицинских и тепловых применений.
Среди них 5-миллиметровые и 6-миллиметровые светодиодные ленты представляют собой узкие светодиодные полосы, и больше внимания следует уделять проблеме нагрева светодиодов.
Вы можете добавить аксессуары из алюминиевого профиля к узким светодиодным лентам, чтобы улучшить рассеивание тепла светодиодами и избежать повреждения световой ленты из-за накопления тепла.
Светодиод 2835 SMD размером 2,8 мм на 3,5 мм потребляет 0,2 Вт. И одной 16,5-футовой светодиодной ленте 2835 с 300 светодиодами требуется 60 Вт, и вам нужен источник питания постоянного тока 60X1,2 = 72 Вт для работы ленты. Отсюда мы можем узнать, что на светодиодной ленте с 300 лампочками чип 5050 потребляет больше всего энергии, 3528 потребляет меньше всего, а светодиод 2835 находится между ними.
| 2835 LED Strip | LED Strip Width |
| Single Row 2835 LED Strip | 5mm, 6mm, 8mm, 10mm |
| Double Row 2835 LED Strip | 15mm, 20mm |
| Тройная строка 2835 Светодиодная полоса | 16 мм, 22 мм, 32 мм |
| Quad Row 2835 Led Strip | 28mm, 30 мм |
Five Pive Pive Pive Pive Pive Pif. 0271 |
Имеет ли значение ширина светодиодной ленты?
Для просторного места установки ширина светодиодной ленты не имеет большого значения. Напротив, плотность и яркость светодиодов требуют вашего внимания, потому что большие места часто требуют большей яркости для освещения деталей. Ширина светодиодной ленты критична только в местах, ограниченных по ширине.
Другой момент заключается в том, что если вы хотите добавить силиконовые светодиодные диффузоры или алюминиевые светодиодные каналы к вашей световой ленте, чтобы получить равномерный и мягкий линейный свет, вам необходимо учитывать, соответствует ли их внутренняя ширина ширине вашей печатной платы. Вы не можете пропустить светодиодную ленту шириной 12 мм через силиконовый рассеиватель с внутренней шириной 10 мм и не втиснуть ее в алюминиевый канал с внутренней шириной 10 мм.
Ширина других светодиодных лент указана ниже для справки.
Типы светодиодной полосы.
|
