Перегородки на мансарде: Как правильно сделать перегородку на мансарде своими руками: пошаговая инструкция, видео

Как правильно сделать перегородку на мансарде своими руками: пошаговая инструкция, видео

Как сделать перегородку в мансарде своими руками?

Содержание:

Устройство разделительного ограждения в комнате на мансардном этаже – дело несложное и здесь совсем не обязательно прибегать к услугам профессиональных ремонтников. Вполне реально все сделать самостоятельно, даже не имея навыков ремонта.

Перегородка служит для разделения зон на мансарде. Это не несущая конструкция, но сделать всю работу правильно и надежно все равно нужно, в противном случае в местах примыкания могут образоваться щели. Это не красиво и не функционально.

Изоляция перегородки

Перегородки на мансарде своими руками должны обеспечивать достаточную шумо- и теплоизоляцию. Чтобы обеспечить хорошую защиту от звука из других помещений, перегородки лучше поставить в несколько слоев.

Обычно между слоями перегородки оставляют пустое пространство, и шумы не проникают так сильно.

Также можно сделать комбинированную перегородку, сочетать листы гипсокартона и проложенную между ними минеральную вату или другой мягкий материал, хорошо поглощающий звук.

Также, для обеспечения высокой тепло- и звукоизоляции можно использовать пористые материалы для перегородки, такие как ракушечник, гипсобетон и газобетон.

Теперь разберемся, как сделать перегородки на мансардном этаже.

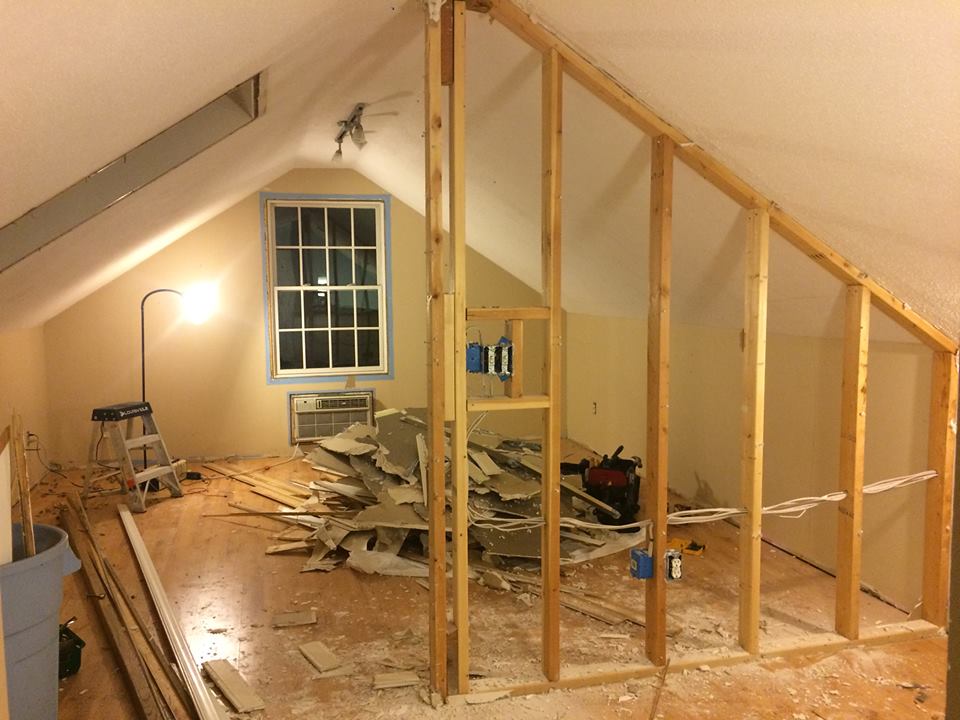

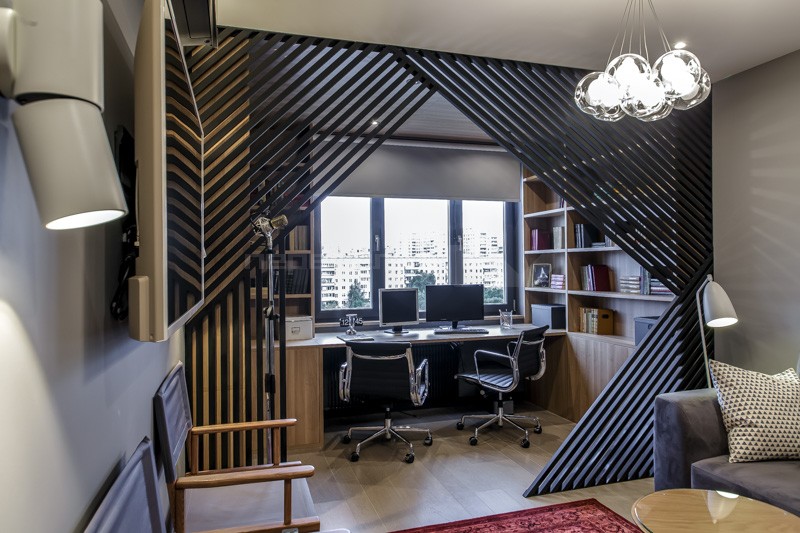

Деревянная мансардная перегородка

Межкомнатные перегородки в мансарде из дерева делают чаще всего. Они красиво смотрятся, подойдут для любого дома, их можно легко снять и переставить в другое место, в случае перепланировки.

Последовательность работ следующая:

• Ставят балочные перекрытия и на них опирают брусья.
• Затем крепят горизонтальные балки, на которые потом прикрепляют вертикально доски.
• Вверху доски скрепляются обвязочным брусом.
• Всю конструкцию скрепляют между собой либо гвоздями, либо саморезами, также используются уголки.
• Перегородка крепится к стене специальными металлическими шпильками.
• Затем укладывают шумоизоляционный слой и обшивают каркас.

Как видите, перегородки на мансарде своими руками делаются достаточно быстро и просто.

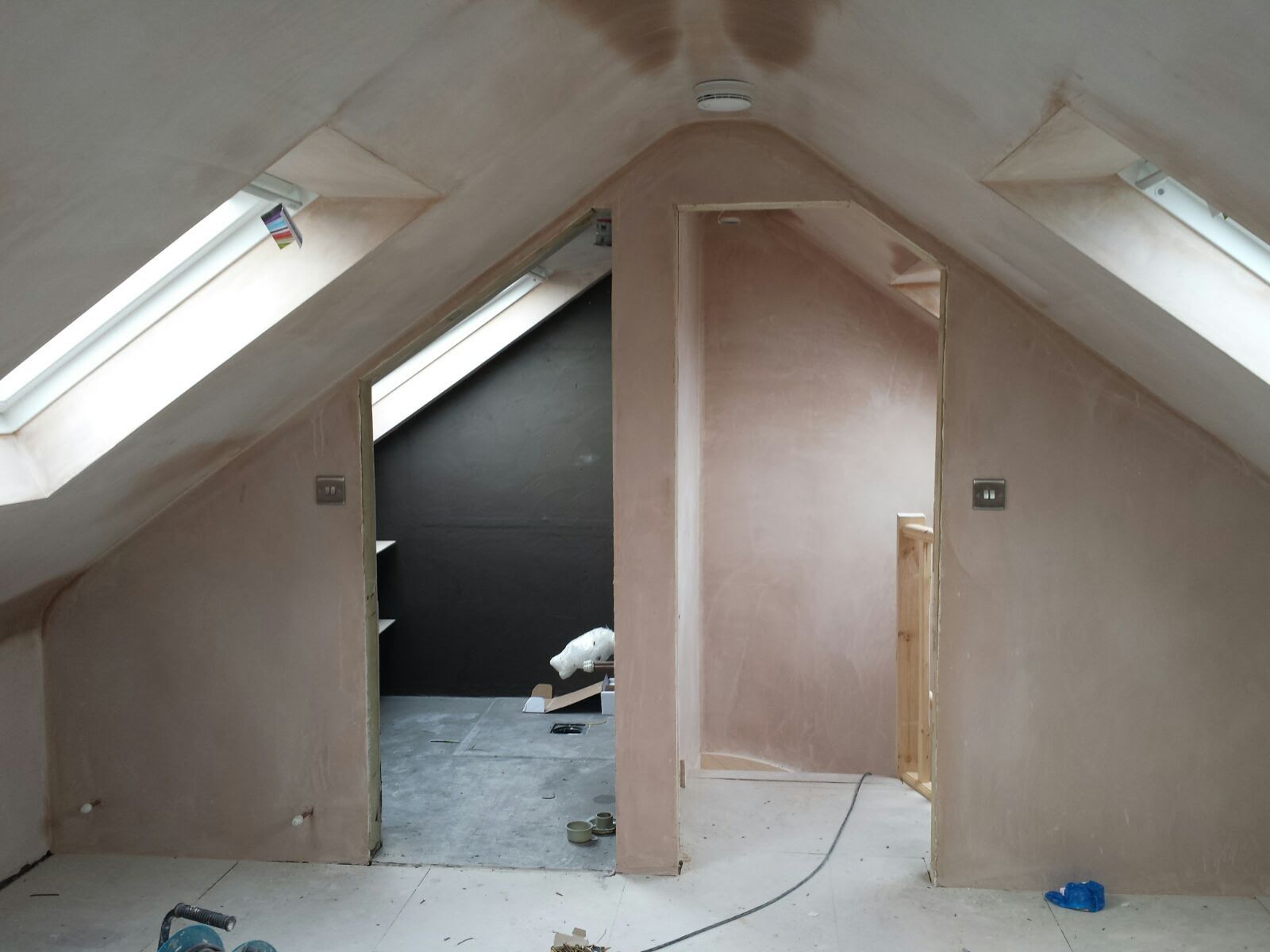

Гипсокартонные перегородки

Межкомнатные перегородки в мансарде из гипсокартона устанавливаются быстро, а стоят недорого. Гипсокартон может быть как в один слой, так и в несколько. Чем больше слоев, тем выше звукоизоляционный порог. Но есть особенность, такую перегородку можно ставить еще до того, как уложены полы. Гипсокартон ставится на стяжку или на опорные перекрытия, а уже потом укладывается материал пола.

Изначально ставят профили из металла, их крепят к потолочному и напольному покрытию. Между вертикальными профилями протягивается специальная звукоизоляционная лента.

Такие профили ставятся каждые полметра или чуть чаще. Каркас сначала обшивают с одной стороны, попутно прокладывая изолятор, а затем с другой. В конец поверхность необходимо зашпаклевать и отделать.

Ракушечные, газобетонные и кирпичные перегородки

Такие перегородки довольно массивные. Поэтому их ставят в крупных домах, где присутствуют перекрытия из бетона и железа. Пошаговая инструкция как сделать перегородку в мансарде из кирпича, газобетона или ракушечника:

• Сначала основание выравнивают с помощью цементно-бетонного раствора.
• При возведении несущих стен необходимо предусмотреть пазы для вставления перегородок. Если этого не было сделано на этапе строительства, то для крепления можно использовать металлические стержни.
• Далее ставят перегородку, но она не должна доходить до потолка вплотную, между ними должен быть зазор, который обеспечивается вставленными клинышками из дерева. Все щели нужно промазать раствором.
• Чтобы проверить ровность установки, используют уровень.

Ракушечник и кирпич не требуют дополнительной защиты о влаги, а вот в газобетоне устанавливают гидроизоляционный слой внутри.

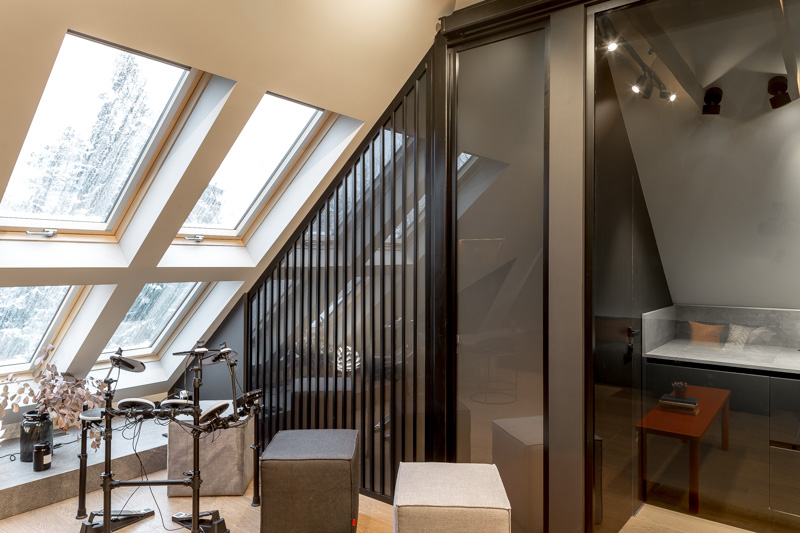

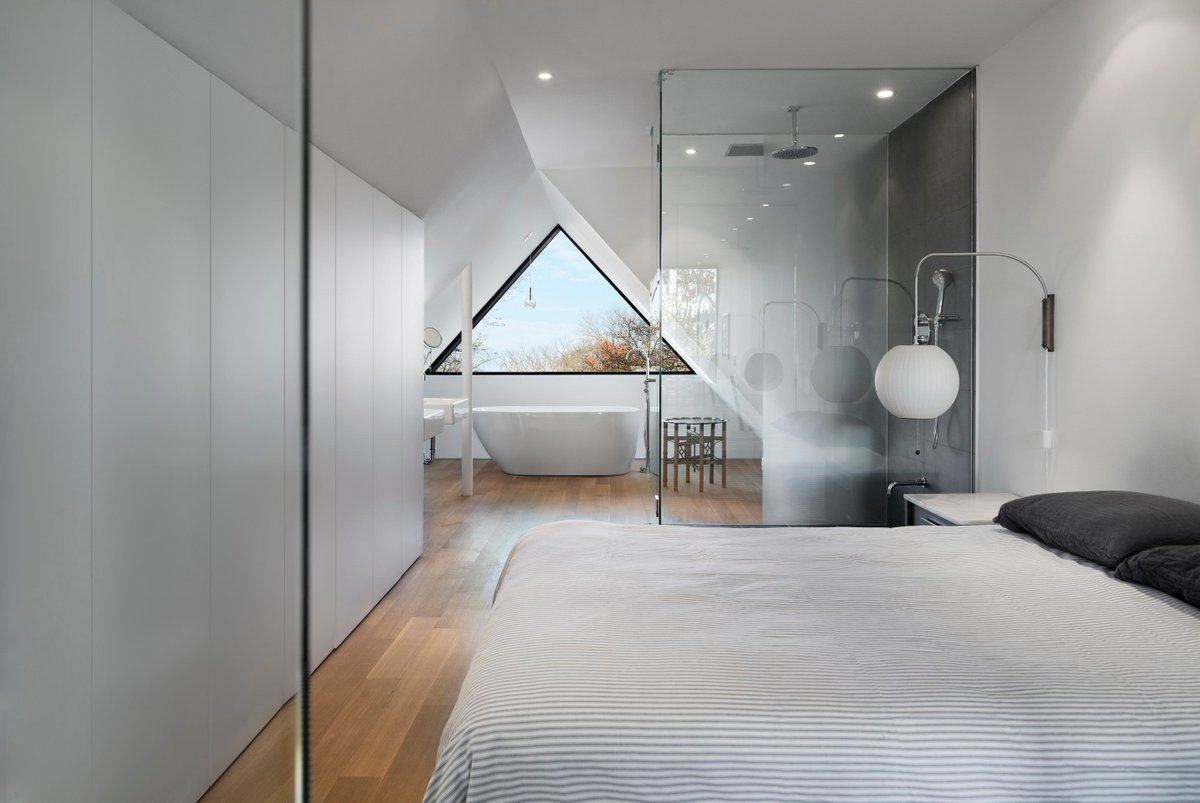

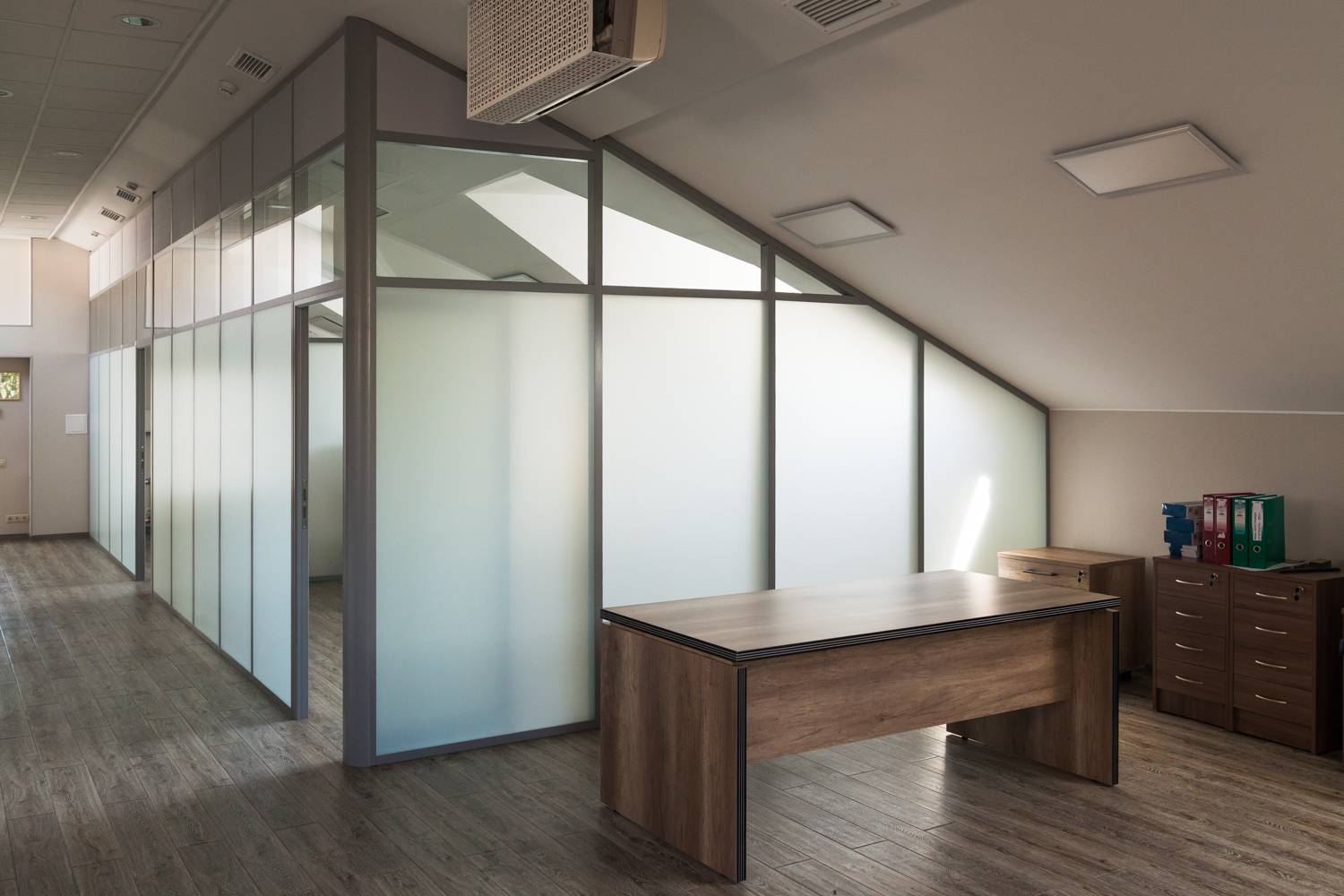

Перегородки из стекла

Построить перегородку в мансарде своими руками из стекла можно, используя специальные стеклоблоки. Они хорошо пропускают лучи света, смотрятся оригинально. Сейчас на рынке представлено большое количество таких блоков, как правило, они формы квадрата, отличаются между собой фактурой и расцветкой.

Укладку таких блоков из стекла нужно проводить после устройства стяжки и черновой отделки стен. Укладывают их на стяжку из цемента, промазывая каждый слой цементным раствором. На стыке перегородки и потолка нужно проложить упругий материал, чтобы стена не деформировалась и не треснула.

Теперь вы знаете, как сделать перегородку на мансарде своими силами.

Вариантов перегородок много, стоит выбирать из личных предпочтений, особенностей здания и интерьера, а также финансовых возможностей. Иногда перегородки могут быть лишними, а функцию разделителя на зоны выполняют многоуровневый пол, комоды, стеллажи и шкафы.

Как правильно сделать перегородку на мансарде своими руками: видео

Как правильно сделать перегородку на мансарде своими руками: пошаговая инструкция, видео

Как сделать перегородку в мансарде своими руками?

Содержание:

Устройство разделительного ограждения в комнате на мансардном этаже – дело несложное и здесь совсем не обязательно прибегать к услугам профессиональных ремонтников. Вполне реально все сделать самостоятельно, даже не имея навыков ремонта.

Перегородка служит для разделения зон на мансарде. Это не несущая конструкция, но сделать всю работу правильно и надежно все равно нужно, в противном случае в местах примыкания могут образоваться щели. Это не красиво и не функционально.

Изоляция перегородки

Перегородки на мансарде своими руками должны обеспечивать достаточную шумо- и теплоизоляцию. Чтобы обеспечить хорошую защиту от звука из других помещений, перегородки лучше поставить в несколько слоев.

Обычно между слоями перегородки оставляют пустое пространство, и шумы не проникают так сильно. Также можно сделать комбинированную перегородку, сочетать листы гипсокартона и проложенную между ними минеральную вату или другой мягкий материал, хорошо поглощающий звук.

Также, для обеспечения высокой тепло- и звукоизоляции можно использовать пористые материалы для перегородки, такие как ракушечник, гипсобетон и газобетон.

Теперь разберемся, как сделать перегородки на мансардном этаже.

Деревянная мансардная перегородка

Межкомнатные перегородки в мансарде из дерева делают чаще всего. Они красиво смотрятся, подойдут для любого дома, их можно легко снять и переставить в другое место, в случае перепланировки.

Последовательность работ следующая:

• Ставят балочные перекрытия и на них опирают брусья.
• Затем крепят горизонтальные балки, на которые потом прикрепляют вертикально доски.
• Вверху доски скрепляются обвязочным брусом.
• Всю конструкцию скрепляют между собой либо гвоздями, либо саморезами, также используются уголки.
• Перегородка крепится к стене специальными металлическими шпильками.
• Затем укладывают шумоизоляционный слой и обшивают каркас.

Как видите, перегородки на мансарде своими руками делаются достаточно быстро и просто.

Гипсокартонные перегородки

Межкомнатные перегородки в мансарде из гипсокартона устанавливаются быстро, а стоят недорого. Гипсокартон может быть как в один слой, так и в несколько. Чем больше слоев, тем выше звукоизоляционный порог. Но есть особенность, такую перегородку можно ставить еще до того, как уложены полы. Гипсокартон ставится на стяжку или на опорные перекрытия, а уже потом укладывается материал пола.

Изначально ставят профили из металла, их крепят к потолочному и напольному покрытию. Между вертикальными профилями протягивается специальная звукоизоляционная лента.

Такие профили ставятся каждые полметра или чуть чаще. Каркас сначала обшивают с одной стороны, попутно прокладывая изолятор, а затем с другой. В конец поверхность необходимо зашпаклевать и отделать.

Ракушечные, газобетонные и кирпичные перегородки

Такие перегородки довольно массивные. Поэтому их ставят в крупных домах, где присутствуют перекрытия из бетона и железа. Пошаговая инструкция как сделать перегородку в мансарде из кирпича, газобетона или ракушечника:

• Сначала основание выравнивают с помощью цементно-бетонного раствора.
• При возведении несущих стен необходимо предусмотреть пазы для вставления перегородок. Если этого не было сделано на этапе строительства, то для крепления можно использовать металлические стержни.
• Далее ставят перегородку, но она не должна доходить до потолка вплотную, между ними должен быть зазор, который обеспечивается вставленными клинышками из дерева. Все щели нужно промазать раствором.
• Чтобы проверить ровность установки, используют уровень.

Ракушечник и кирпич не требуют дополнительной защиты о влаги, а вот в газобетоне устанавливают гидроизоляционный слой внутри.

Перегородки из стекла

Построить перегородку в мансарде своими руками из стекла можно, используя специальные стеклоблоки. Они хорошо пропускают лучи света, смотрятся оригинально. Сейчас на рынке представлено большое количество таких блоков, как правило, они формы квадрата, отличаются между собой фактурой и расцветкой.

Укладку таких блоков из стекла нужно проводить после устройства стяжки и черновой отделки стен. Укладывают их на стяжку из цемента, промазывая каждый слой цементным раствором. На стыке перегородки и потолка нужно проложить упругий материал, чтобы стена не деформировалась и не треснула.

Теперь вы знаете, как сделать перегородку на мансарде своими силами.

Вариантов перегородок много, стоит выбирать из личных предпочтений, особенностей здания и интерьера, а также финансовых возможностей. Иногда перегородки могут быть лишними, а функцию разделителя на зоны выполняют многоуровневый пол, комоды, стеллажи и шкафы.

Как правильно сделать перегородку на мансарде своими руками: видео

Как мы строили дом » Межкомнатные перегородки на мансарде

После укладки чернового пола из фанеры настало время заняться перегородками на втором этаже. Перегородку мы решили делать каркасную. Толщина перегородки 10 см. Для звукоизоляции будет использоваться минеральная вата. Для начала собрали каркас перегородки из брусков 5х5 см.

Бруски мы устанавливали с разбежкой. Фактически для одной перегородки было построено два каркаса. Один для наружной стены, а второй — для внутренней. Такое решение позволит увеличить звукоизоляцию помещений.

Те стойки, которые примыкают к стенам и обрамляют дверной проем, поставить вразбежку нельзя. Можно было бы использовать толстую доску шириной 10 см, но мы решили поставить два бруска по 5 см. Для улучшения звукоизоляции между этими брусками проложили тонкий слой утеплителя.

Сверху стойки каркаса прикреплены к доске, которая вставлена между двумя брусками в обрешетке крыши. Над этой доской есть зазор и она может в нем свободно перемещаться вверх-вниз. Это необходимо для компенсации усадки сруба.

Обычно для этого применяют скользящее крепление в виде металлических уголков с продолговатыми прорезями для шурупов, но мы просто не нашли такие в продаже.

Зазор оставлен также между верхом перегородки и поперечными балками крыши.

Такие зазоры заполняются легко сжимаемыми утеплителями, например, минеральной ватой. При усадке сруба каркасная перегородка будет скользить в своих креплениях, не деформируясь и не мешая усадке.

Между стоек каркаса мы поставили плиты из минеральной ваты толщиной 5 см. На следующей фотографии хорошо видно, как плита утеплителя одного слоя перекрывает стойку другого слоя.

Перегородка с полностью установленным утеплителем уже больше гораздо больше похожа на стену 🙂

Наконец, вся перегородка закрывается пароизоляцией.

Останется только подобрать обшивку для перегородки. Можно использовать вагонку, блок-хаус, имитацию бруса или даже фанеру с обоями. Это мы будем решать позже.

Как обустроить перегородки в мансарде

Легкие каркасные перегородки из гипсокартона должны быть установлены непосредственно на массивном перекрытии. Это позволит избежать так называемого бокового переноса звука. Если в основании есть неровности, перед началом монтажа несущей конструкции перегородки из стальных профилей следует устранить их, например, с помощью выравнивающей смеси. Слой смеси укладывается только по линии перегородки.

Из соображений звукоизоляции под профилем, прикручиваемым к основанию, необходимо уложить полосу эластичного материала, например, фетра, резины, пробки или пенополиуретана.

Если перегородка проходит параллельно стропилам или ригелям и расположена точно под ними, верхний профиль каркаса крепится непосредственно к ним. Если же перегородка попадает в пространство между ними, между стропильными ногами вставляются поперечные ригели (на расстоянии друг от друга не более чем 100 см) и к ним прикручивается верхний профиль каркаса. Ригели должны быть помещены между стропильными ногами и прикреплены к их боковым сторонам — как можно ближе к кровельному покрытию. Это позволит «впустить» перегородку в крышу и благодаря этому обеспечить более надежную звукоизоляцию.

Если же пристроить перегородку к отделанному потолку или скату, воздушный зазор между гипсокартонными плитами, представляющими собой обшивку потолка, и уложенной над ними минватой будет создавать акустический мостик, то есть место, через которое проникают звуки. Верхний профиль перегородки, проходящей перпендикулярно стропилам и ригелям, крепится непосредственно к ним — если расстояние между ними не превышает 100 см; если расстояние больше — перед прикручиванием верхнего профиля нужно прибить между стропилами дополнительные ригели. Аналогично делается в креплении пластиковых окон.

Два способа соединения перегородок

Стандартное решение. Обшивка представляет собой один слой гипсокартонных листов толщиной 12,5 мм.

Решение, обеспечивающее высокие звукоизоляционные свойства перегородки. Обшивка представляет собой гипсокартонные листы, уложенные в два слоя.

Соединение скатов с потолком

Минвата, уложенная между ригелями, опирается на обрешетку, прикрученную к низу ригелей.

Обшивка потолка — гипсокартонные листы. За ними находится пароизоляция.

Армирующая лента, укрепляющая стыки плит, — благодаря ей в углу не будет трещин.

Обшивка из гипсокартона, уложена на стенах и скатах. За ней находится пароизоляция.

Устройство перегородок в мансарде | ООО «Студия дерева»

03.10.2013

Установка  перегородок в мансарде является одним из главных моментов обустройства помещения.

Как правило, легкие каркасные перегородки, которые выполняются при помощи гипсокартона, устанавливаются непосредственно на массивном перекрытии. Такая установка поможет избежать проникновения  звука. Ели на основании чердачного помещения есть неровности, то перед монтированием каркаса перегородки их в обязательном порядке необходимо устранить, например, при помощи выравнивающей смеси, которую необходимо укладывать непосредственно по линии будущей перегородки. Для улучшения звуковой изоляции, под профиль перегородки необходимо уложить полосу гибкого материала. А если вам нужно ещё купить трубы для теплого пола тогда вам нужно зайти на сайт http://www.teceprofi.ru

Если перегородка будет располагаться параллельно стропилам или ригелям, то верхняя часть профиля каркаса крепится напрямую  к ним.  Если же будущая перегородка будет находиться между стропилами, то для установки каркаса необходимо вставить поперечные ригели, к которым и будет крепиться её каркас. Ригели должны находиться между стропильными ногами, и прикреплены к ним, как можно ближе к кровле. Это позволит разместить перегородку в максимальной близости к крыше, что даст возможность улучшить звукоизоляцию помещения.

В случае, если перегородка будет устанавливаться к отделанному потолку или скату крыши, в воздушном зазоре, несмотря на уложенную минеральную вату, будет создаваться  акустический мостик, через который будет проникать звук.

Верхняя часть профиля перегородки, который проходит перпендикулярно ригелям или стропилам, так же крепится непосредственно к ним, это в случае, если расстояние между ними не превышает 100 см, в противном случае, перед тем как прикручивать профиль перегородки, так же необходимо установить дополнительные ригели.

Перегородка из гипсокартона своими руками

Установка каркасных перегородок в доме своими руками.

Каркас внешних стен в каркасном доме представляет собой конструкцию из вертикальных стоек и горизонтальных элементов, которые используются для повышения общей прочности дома. Перегородки в каркасном доме изготавливаются по аналогичному принципу, при этом параметры конструкции должны быть идентичными, как и у вешних стен каркасного дома.

Когда разрабатываются внутренние стены каркасного дома, стоит особое внимание уделять параметрам звуковой изоляции. При этом стоит помнить о том, что внутренние перегородки в дальнейшем будут испытывать дополнительную нагрузку (монтаж бытовой техники, подвешивание мебели и декоративных элементов на стену).

Устройство перегородок

Каркасные перегородки в деревянном доме представлены большим разнообразием вариантов исполнения. Конструкции каркасных стен универсальны за счет различных типов монтажа и используемых материалов.

Стены на мансарде дома.

Виды перегородок

Межкомнатные перегородки каркасного дома можно подразделить на несколько видов:

• Стационарные перегородки представляют собой деревянные вертикальные стойки, которые наполняются звукоизолирующим материалом и обшиваются любым отделочным материалом. Перегородки образуют модульную систему и могут устанавливаться в любом месте.
• Раздвижные перегородки отличаются наличием специального роликового механизма, который способствует передвижению полотна в любом направлении при необходимости. Раздвижные перегородки в доме подразделяют на радиусные, подвесные и складные.
• Трансформируемые перегородки. Внутренние перегородки в каркасном доме данного типа представляют собой более современную разновидность раздвижных перегородок. Главная особенность конструкции – при необходимости все секции можно компактно сложить и убрать в специальное парковочное место, экономя при этом свободное пространство в комнате.
• Каркасные перегородки в брусовом доме мобильного типа. Главное преимущество такой конструкции заключается в том, что она легко перемещается, за счет чего можно быстро и без проблем разделять пространство в доме на нужные функциональные зоны.

Несущие перегородки

На заметку

Несущие перегородки в каркасном доме в отличие от обычных конструкций, описанных выше, выполняют сразу две функции – не только ограждающую, но и несущую.

К несущим перегородкам при строительстве предъявляются особые требования — устройство перегородок в каркасном доме предусматривает использование досок 50 на 100 мм. Использование досок меньшей толщины нецелесообразно из-за того, что толщина утеплителя каркасного дома и материала для звуковой изоляции в плитах в основном составляет 50 мм.

Монтаж

Процесс монтажа перегородки в каркасном доме своими руками не представляет особых сложностей, особенно для людей, которые уже соорудили каркас для наружных стен собственными силами.

Стены внутри каркасного дома.

Возведение перегородок включает в себя следующие этапы строительства:

• Перед началом работ в обязательном порядке рисуется чертеж или эскиз будущей перегородки, на котором отображаются все узловые соединения будущего каркаса;
• На основе составленного чертежа подготавливаются заготовки, которые будут применяться в процессе возведения каркасной конструкции. На верхней и нижней части направляющих у каркаса выпиливаются пазы. В дальнейшем в пазы будут монтироваться вертикальные стойки, на них будут устанавливаться распорки и горизонтальные балки, если они предусмотрены в конструкции каркаса;
• Соблюдайте главное правило – ширина всех стоек и направляющих горизонтального и вертикального типа должна быть примерно одинаковой;
• На пол и потолок в каркасном доме в обязательном порядке наносится разметка, которая упростит процесс монтажа всех элементов конструкции;
• Все пазы горизонтальных направляющих для вертикальных стоек располагаются точно друг напротив друга;
• Расстояние между вертикальными стояками подбирается таким образом, чтобы оно соответствовало толщине используемого звукоизоляционного или утеплительного материалы, который в дальнейшем будет укладываться внутрь каркаса;
• Если в перегородке будет присутствовать дверной проем, на нижнем отрезке в данном участке направляющая не прокладывается. Ширина отрезка соответствует ширине дверного проема;
• Боковые стойки, если они будут находиться у поверхности стены, должны монтироваться между направляющими с натягом, такая методика установки позволит увеличить жесткость всей конструкции;
• Все вертикальные стойки должны входить в сделанные ранее пазы максимально плотно. Не используйте для сопряжения специальный инструмент, в ином случае высока вероятность повреждения структуры дерева;
• Зафиксировать стойки можно путем установки монтажных уголков, крепление в данном случае производится с помощью саморезов. При отсутствии металлических уголков крепление производится путем использования обычных гвоздей;
• По окончанию сбора каркаса можно производить зашивку поверхности. Использовать можно любой материал, который есть в наличие. Лучше всего подходит OSB, фанера, ДСП, ДВП, гипсокартон;
• При необходимости производится утепление внутренних стен каркасного дома, на этом же этапе прокладываются инженерные сети внутри стен;
• Как только все работы внутри каркаса заканчиваются, перегородка обшивается материалом с другой стороны.

Устройство стен в каркасном доме.

Примыкание с наружной стеной

Монтаж перегородок каркасного дома требует стыковки с каркасом внешней стены и для этого используется специальный узел. На стойку перегородки, которая прилегает к наружной стене, набивается дополнительная доска. В результате доска оказывается в одной плоскости с внутренними вертикальными стойками внешних стен. Соблюдение указанного правила позволяет производить монтаж внутренних деталей в сип-доме без образования пустого пространства и зазоров в том месте, где перегородка примыкает к наружной стене.

Учет усадки дома при монтаже

Сделать перегородку в каркасном доме может самостоятельно каждый домовладелец, вне зависимости от вида конструкции, особенностей дома и его планировки. Если в каркасном доме или из газобетона монтаж производится без особых правил, то в домах из материалов, которые со временем дают усадку всей конструкции, производить установку перегородок стоит только после окончания процесса усадки несущих конструкций.

На заметку

Если дождаться процесса окончания усадки невозможно из-за ограниченных сроков сдачи объекта, можно заранее предусмотреть небольшие зазоры в конструкции. В дальнейшем данные зазоры будут устранены в процессе усадки дома.

Пирог каркасной конструкции

Как уже говорилось выше, каркасные перегородки в доме из бруса преимущественно исполняют роль зонирования внутреннего пространства, позволяют обустроить комнаты и технические помещения в доме в зависимости от потребностей проживающих.

Для того, чтобы перегородки также создавали комфортные условия для проживания, производятся работы по утеплению, звуковой и паровой изоляции помещения. Пирог перегородки каркасного дома может иметь различное наполнение в зависимости от преследуемой цели.

Устройство внутренней стены.

Утепление

Утепление перегородок каркасного дома можно производить с помощью плит пенопласта, пеноизола или обычной минеральной ваты. Материал закладывается внутрь конструкции после того, как был возведен основной каркас конструкции и закреплена обшивочная стена с одной стороны.

Необходимость утепления перегородки продумывается еще на этапе составления чертежа или эскиза. Толщина перегородок в каркасном доме в данном случае должна соответствовать толщине теплоизоляционного слоя. Соблюдение указанных требований позволяет минимизировать сложности во время выполнения работ, а также избежать перерасхода строительных материалов в процессе.

Пароизоляция

Пароизоляция перегородок каркасного дома может быть выполнена с помощью следующего сырья:

Пароизоляция перегородок.

• Полиэтиленовая пленка. Материал отличается дешевизной, при этом монтаж производится быстро без использования специальных инструментов. Для того, чтобы надежно закрепить материал в стене, можно использовать обычную клейкую ленту. Желательно выбирать для выполнения работ материал повышенной прочности, который измеряется в мкг.
• Диффузная мембрана. Главная особенность данного материала заключается в том, что он может изменять скорость проникновения молекул воды через мембрану. Устройство каркасной перегородки в брусовом доме с помощью мембраны необходимо в том случае, если существует высокая вероятность попадания влаги внутрь стен каркасной конструкции. В случае, если влажность внутри перегородки повысится, материал самостоятельно расширится, в результате чего молекулы воды будут пропущены в помещение. Удаление лишней влаги производится с помощью специального вентиляционного зазора, который делается между отделочным материалом и мембраной.
• Пароизоляционная мембрана. Выделяют несколько видов подобной конструкции в зависимости от типа используемой конструкции. При использовании мембраны необходимо обеспечить качественную герметизацию. Добиться этого можно с помощью мастики, армированной клейкой ленты и скотча.[/su_list]

Звукоизоляция

Шумоизоляция перегородок в каркасном доме производится с помощью минеральной ваты или базальтового волокна. Материал укладывается внутрь каркасной конструкции.

Монтаж утеплителя в стены.

Звукоизоляция перегородок в каркасном доме позволит добиться тишины в определенных комнатах. В основном минеральная вата используется при строительстве перегородок и внутренних стен в спальне и детской комнате. В случае, если используется дощатая конструкция, звукоизоляционный материал укладывается между разными слоями досок. Толщина внутренних стен каркасного дома напрямую зависит от используемого материалы для звуковой изоляции.

Отделка

При возведении перегородок, многие задаются вопросом, чем обшить внутренние стены каркасного дома. На самом деле особых требований к выбору отделочного материала нет. Отделка перегородок может осуществляться с помощью обоев, декоративной штукатурки, краски, блок-хауса и прочих материалов. Каркасный дом дает огромное пространство для творчества. Стены и перегородки не нуждаются в дополнительном выравнивании.

Перегородка может быть выполнена в общем стиле комнаты, в которой она используется, либо контрастировать с интерьером, создавая цветовой акцент. Перегородка в каркасном доме позволит выгодно зонировать пространство в помещении и разделить его на функциональные зоны. При проведении работ важно придерживаться правил и заранее составить эскиз, тогда монтаж не будет сопровождаться трудностями, справиться с ним сможет и начинающий строитель.

каркас, прокладка проводов, установка двери Искусственное освещение мансардного этажа

Электрическая проводка в мансарде – фактор повышенной опасности, ведь кровельная конструкция в основном состоит из деревянных, а, следовательно, пожароопасных элементов. Поэтому для монтажа электропроводки требуются профессиональные знания и навыки, а также предельная осторожность.

Главная сложность заключается в том, что пространство между деревянными элементами кровельной конструкции, как правило, плотно заполнено теплоизоляцией. Электропроводка, в свою очередь, практически лишена возможности теплоотвода и, следовательно, может нагреваться, особенно от большой силы тока.

Трудностей добавляет тот факт, что не существует четких отечественых правил и стандартов, касающихся монтажа электрооборудования в подкровельных помещениях. Поэтому в процессе монтажа электросети в мансарде следует руководствоваться существующими нормами ГОСТ и, конечно же, здравым смыслом.

При монтаже электросети в подкровельных помещениях следует использовать:

• для установки осветительных приборов — медные провода с сечением минимум 1,5 кв.мм;
• для установки розеток — медные провода с сечением минимум 2,5 кв.мм;
• для защиты проводки – предохранители на номинальный ток 10А;
• для защиты розеток – предохранители на номинальный ток минимум 16А.

Кроме того:

• осуществлять монтаж сети следует, избегая использования распределительных коробок, т. е. каждый кабель необходимо проводить от одного источника питания к одной «точке»;
• электросеть необходимо обеспечить отдельным автоматическим выключателем с установкой срабатывания 30 мА.

Для электропроводки, монтируемой в мансарде, рекомендуется использовать трехпроводной кабель, в крайнем случае — три однопроводных кабеля, проложенных в специальном защитном кожухе или трубке. При необходимости проводка также может быть смонтирована из проводов с двойной изоляцией либо из многожильных кабелей.

Примечание:
Электропроводка, укладываемая на деревянную основу, ни в коем случае не должна закрепляться металлическими скобами. Такой крепеж не только не обеспечивает рекомендованный отступ между проводом и основой, но и может повредить изоляцию.

Создаем план
Перед тем, как приступить к монтажу электропроводки, необходимо точно учесть будущие потребности пользователей. Следует создать план-схему с указанием мест установки осветительных приборов, розеток и т.д. Если некоторые «точки» будут предназначены для питания слишком мощных устройств (электрические плиты, конвекторные обогреватели, тепловентиляторы), для них необходимо выделить отдельные провода. Если в подкровельном помещении планируется установка водонагревательного бойлера, питание к такому агрегату необходимо подвести отдельно.

Количество «точек» для осветительных приборов зависит от назначения каждого отдельного помещения. А вот количество розеток можно с легкостью рассчитать заранее – для каждого электроприбора необходима отдельная розетка, плюс две запасных.

После подсчета необходимого количества «точек» можно приступать к определению нужного нам количества кабеля. В среднем, на каждые 15-20 кв.м жилой площади приходится один кабель. Ну, а в подкровельном помещении проводов может быть гораздо больше.

Во многих источниках четко указывается максимальное количество «точек» для одной электросети. Обычно это 20 осветительных приборов и 10 розеток. Но в мансарде осветительные приборы находятся на большей, чем в других жилых помещениях, высоте. Следовательно, для качественного освещения мансарды, приходится использовать более мощные лампы. В этом случае для снижения нагрузки на электропроводку следует принять следующее ограничение для электросетей: 10 точек — для осветительных приборов и 6 — для розеток.

Кабели, предназначенные для питания особо мощных устройств, должны заканчиваться только одним разъемом. В первую очередь это касается холодильников, морозильных камер и т.д.

Электропроводка на чердаке имеет ряд дополнительных требований, которые следует учесть еще на стадии проектирования.

Во многом эти требования зависят от способа использования чердака, но важным фактором являются и материалы, из которых он изготовлен. Поэтому, дабы предусмотреть все возможные нюансы, мы рассмотрим все варианты.

Выбор способа монтажа электропроводки в чердачных помещениях может выполняться открытым и закрытым способом. Но если для других помещений выбор способа монтажа зависит во многом от ваших пожеланий, то для чердаков этот выбор сильно ограничен.

Открытая проводка

Чердачная проводка в частном доме, который выполнен из горючих материалов, практически всегда должна быть открытого типа.

Для домов из горючих материалов это вообще оптимальный выбор. Ведь позволяет не только существенно сэкономить на материалах, но и достаточно просто выполнять ремонт (см. ).

Итак:

• На чердаках открытая проводка может выполняться несколькими способами. Если применяется не защищенный провод, то, согласно п.2.1.69 ПУЭ, его можно прокладывать на роликам. При этом высота прокладки должна быть не меньше 2,5 метров.
• Если вы не можете проложить проводку выше 2,5 метров от пола чердака, то вам потребуется специальная защита от механических повреждений. Обычно для этого используют металлическую или ПВХ гофру.

Обратите внимание! Согласно п. 2.1.70 , при таком способе монтажа можно использовать только медный провод.

• Но данный способ далеко не всегда оптимален. Значительно чаще для монтажа открытой проводки применяют стальные трубы или металлическую гофру. При таком способе монтажа высота прокладки не принципиальна.
• Но трубы должны исключать возможность скопления и попадания в них влаги. Между собой трубы или гофры должны быть соединены. Хотя для чердаков жилых домов герметичность таковых стыков и не является обязательной.

Скрытая проводка

Скрытая эл. проводка в частном доме для чердачного помещения может применяться только в случае, если он выполнен из несгораемых материалов. При этом на данное помещение распространяются другие требования, предъявляемые к данному способу монтажа.

• Скрытая проводка может быть выполнена как в перекрытиях, так и в стенах чердака. При этом высота монтажа проводки не играет никакой роли.
• При монтаже скрытой проводки можно использовать алюминиевый провод.
• Скрытая проводка не должна проходить по вентиляционным каналам и соприкасаться с поверхностями, подверженными нагреву.
• При переходе через проемы стены скрытая проводка должна выполняться через гильзу и иметь запас провода. При этом гильзы должны иметь огнестойкое уплотнение.

Требования по монтажу сети освещения в чердачных помещениях

Когда проектируется , то должны учитываться некоторые нюансы чердачного помещения. Ведь, согласно п.15.1 ВСН 59 – 88, чердаки относятся к помещениям с повышенной опасностью. В связи с чем к ним предъявляются повышенные требования.

Обратите внимание! Согласно п. 2.43 ВСН 59 – 88, для частных домов высотой менее трех этажей, а также для дачных домов сеть освещения чердачных помещений не является обязательной. Если же вы все-таки решили ее смонтировать, то она должна отвечать всем остальным нормам.

Итак:

• Прежде всего, сеть освещения чердака, согласно табл.1 ВСН 59 – 88, должна обеспечивать освещенность не менее 10 лк. Для сравнения, освещенность кухни должна быть не менее 50 лк.
• При этом для чердаков достаточно выполнить освещение основных проходов. Монтаж полного освещения не обязателен.
• Согласно п.2.27 ВСН 59 – 88, для чердаков современная проводка в доме должна быть выполнена исключительно лампами накаливания. Люминесцентные лампы применять не рекомендуется. А вот диодных ламп на момент написания норматива, наверное, еще и не было. Но данный пункт носит рекомендательный характер и на нем сильно зацикливаться не советую.
• Есть ограничения и по предельному количеству ламп на одну группу освещения. Для чердачных помещений он увеличен до 60 ламп. При этом, согласно п.7.1.27 ПУЭ, мощность этих ламп не должна превышать 65Вт.

• Достаточно важным является то, что вся аппаратура управления чердачным помещением должна находиться вне чердака. Поэтому обычно выключатели устанавливают на входе. Хотя, если вы не собираетесь слишком часто посещать чердачное помещение, то цена вопроса значительно снизится при условии, что включение освещения будет производиться просто автоматическим выключателем, питающим данную группу в распределительном щитке.

Вывод

Теперь вы знаете основные отличия проектирования проводки в чердачных помещениях. Исходя из этого, вы сможете более детально выбрать как монтажную схему, так и способ прокладки провода.

Более же подробно со способами монтажа проводки на чердаках вы можете ознакомиться по видео на страницах нашего сайта.

Правильное освещение мансарды – залог уюта и красоты этого помещения. Именно поэтому установка искусственного света является сложным и ответственным занятием. Ошибки здесь недопустимы, так как потом их будет очень сложно исправить. Перед тем как купить светильники, нужно обдумать все детали до мелочей! Как выбрать самый лучший вариант, Вы сможете узнать из нашей статьи.

Необходимость установки светильников

Чаще всего на мансардном этаже присутствуют большие характерные окна, через которые днем в комнату проникает естественный свет. Что же делать вечером, когда день заканчивается? Мы советуем провести искусственное освещение! Учтите, что помещение станет не только светлее, но и благодаря огромному выбору Вы сможете подчеркнуть особый неповторимый стиль мансарды.

В настоящее время существует самые разнообразные модели торшеров, настольных светильников, бра и, конечно же, люстр. Неординарные изделия больше похожи на дизайнерские элементы интерьера, чем на осветительные электроприборы. При правильном выборе освещения мансарды, Вы сможете сделать комнату более уютной, а также применить кое-какие хитрости для исправления ее несовершенств. Например, если у Вас низкие потолки, можно не покупать шикарную люстру, а остановить свой выбор на модных настенных светильниках. Расставив по углам красивые торшеры, Вы сделаете мансарду визуально больше, при этом важно проследить, чтобы в комнате отсутствовали стыки и неровности. Такие советы помогут сделать мансардное помещение зрительно намного шире, а все благодаря искусственному освещению.

Источники света

Для начала необходимо запомнить, что существует общее и локальное искусственное освещение. При общем варианте свет равномерно распределяется от одного источника по всей комнате, чаще всего в этом случае используют люстру или другие потолочные светильники. Что касается локального типа, то здесь делается акцент на конкретном участке мансарды. Разнообразные бра, споты, торшеры, настольные лампы или даже напольные светильники – все это относится к данному виду подсветки. Вы можете, по своему вкусу, делать упор на любые детали и вещи интерьера (например, картины, шкафы или полки с книгами). Здесь уже можно проявить фантазию вовсю, главное – не переусердствовать!

Часто в частных домах, потолок на мансарде скошен из-за крыши и оборудован деревянными балками перекрытия. Если это Ваш вариант чердака – откажитесь от общего освещения вовсе, это визуально уменьшит пространство. То же самое касается и низких потолков (разве что только можно , ощущение праздника и уюта гарантированы). Если же Вы счастливый обладатель просторного мансардного этажа с высокими потолками, здесь можно как отдать предпочтение одному источнику света, так и сделать комбинированный вариант.

Что еще нужно знать

Мы подготовили для Вас некоторые дополнительные советы, которые помогут сделать мансарду любимым местом в доме:

• Мансардный этаж должен быть светлым, учтите это не только при установке освещения, но и при подборе отделки и мебели.
• Для визуального увеличения пространства сделайте подсветку в большом напольном зеркале и поставьте его напротив окна.
• Если Вы хотите сделать электрическое освещение в мансарде, схожее с естественным, используйте галогенные лампы. Более холодный свет даст люминесцентная лампа.
• Для размытости пределов помещения установите планку с встроенными светильниками, которые должны быть направлены на стену.
• Не забывайте о качестве покупаемых приборов, это важный показатель долговечности и Вашего спокойствия.

Обзор проекта

Итак, мы рассказали Вам как сделать красивое освещение на мансарде, предоставив фото идеи для вдохновения. Чердак уже давно перестал быть местом хранения ненужных вещей и может стать полноценным местом для отдыха. Многие современные семьи даже делают на мансардном этаже детскую комнату или спальню. Не важно обустраиваете Вы помещение в дачном домике или огромном загородном доме, главное – правильно расставить акценты и позаботиться об уюте.

Освещение мансарды необходимо учитывать при оформлении дизайна этажа и создании комфортной обстановки внутри здания. Правильно спроектированное расположение источников света создает приятное воздействие на жителей.

При проектировании чертежа освещения важно учитывать все особенности строения, количество мансардных окон и поток светового луча, равноудаленные точки искусственных источников и особенности наклона кровельного покрытия. Варианты освещения мансарды зависят от типового проекта мебели, расположения активных зон и отдыха.

Правила подбора светильников для освящения мансардного этажа

1. В зоне мансардного этажа необходимо большее количество источников света. Необходимо учитывать объемы ламп, а также встроенные подсветки мебели и стен.
2. Освещение мансарды будет выглядеть эффектно, если световой луч бра или споты направить на стену. Визуально пространство расширится, а пространство будет выглядеть объемнее.
3. При формировании источников света по периметру комната выглядит больше. Если установить лампы возле большого зеркала, то отражение комнаты максимально увеличит зону мансарды.
4. Количество точек освещения необходимо рассчитать, учитывая освещенность всей жилой зоны мансардного этажа. Вся площадь комнаты требует наличия источников света.
5. Современные галогеновые лампы излучают более теплый оттенок света. Светодиоды проектируют более холодные оттенки. Подобрать сами лампы можно различного цвета и мощности яркости.
6. Стиль освещения необходимо подбирать, учитывая особенности отделки и декора. Обилие холодных или теплых оттенков выглядит не всегда гармонично.
7. Важно помнить, что световой поток поступающий из окон в темное время суток отсутствует, поэтому расчет световой мощности необходимо рассчитывать без окон, принимая во внимание полную площадь строения

Освещение мансарды создается различными способами и видами искусственных материалов. От качества мощности и длительности светового потока можно рассчитать количество света и уровень затрат электроэнергии на квадратный метр.

Виды и типы освещения мансарды

Осветительные приборы мансардной зоны можно классифицировать на несколько видов. Существуют варианты локального и полного освещения зоны. Источники локального освещения мансардной зоны применяются наиболее часто, к ним относят:

• Бра и модели настенных источников освещения;
• Потолочные и настенные споты;
• Торшеры;
• Напольные, настольные и переносные виды ламп;
• Точечные потолочные устройства освящения.

Освещение мансарды при помощи точечных источников света не всегда уместно применять для создания света по всей зоне. К примеру, бра и точечные формы лучше использовать по периметру, а в центре поместить люстру или крупный светильник. Несколько торшеров монтированных по углам зрительно увеличивают размеры комнаты, подчеркивают линии комнат и выделяют расположение мебели.Категории общего освещения используются не только на мансардных этажах, а и по всему дому. Свет из них более рассеянный и распространяется по всей территории. К этой группе относят привычные люстры. При выборе общего освещения люстры рекомендуют устанавливать в единичном экземпляре, независимо от количества ламп и их мощности.

Какое освещение лучше применить для мансарды скошенного типа?

Освещение мансарды со скошенными потолками лучше планировать с точечными источниками. Приборы общего источника на территории узкой или малогабаритной мансарды лучше не применять. Это зрительно уменьшает пространство и акцентирует внимание в центре комнаты, подчеркивая люстру. Модели, включающие стандартные лампы визуально более объемные, чем точечные приборы с диодными.Вместо стандартной люстры специалисты компании ИнноваСтрой рекомендуют использовать несколько источников локального света, которые устанавливаются в часто используемом пространстве комнаты. Остальной свет планомерно распространяется по комнате, создавая неяркий акцент пространства.

Отличным вариантом реализации световой картины пространства со скошенными участками жилой мансарды, является установка светильных приборов на наклонную плоскость потолочного перекрытия. Светильники для мансарды подбираются с учетом размеров возможных для установки на заданном пространстве.В зависимости от назначения зоны мансарды различают уровень освещения пространства. Для творческих мероприятий и рабочей зоны используют совместно два уровня и общий и локальный источники. Для оформления спальной зоны чаще применяют только точечные источники освещения.

Свет мансардного этажа – основа уюта и гармоничного проживания всей семьи. От недостатка света пространство выглядит более сжато и «давит» на организм. При более освещенном пространстве в сочетании с источниками дневного света ежедневное нахождение на мансардном этаже приятно и комфортно. Отметим, что окна расположенные на вертикальных стенах мансардного этажа не пропускают необходимое количество света, поскольку затенены кровельным покрытием. Иногда специалисты советуют применять технологию установки светового люка, который усиливает поступление солнечных лучей в отделы мансарды и повышает вентиляцию пространства. Проветривание по типу устройства светового люка повышает комфорт мансардного этажа.

Искусственное освещение мансардного этажа. Выбираем светильники для мансарды

Современные источники освещения позволяют создать романтическую и притягательную атмосферу любого этажа. Мансардное строение идеальное место для реализации дизайнерских фантазий создания многофункциональной зоны с ярким освещением нестандартного вида. делится на несколько видов в зависимости от типа осветительных приборов:

• Стандартные точечные светильники, часто применяемые независимо от назначения. Могут использоваться как самостоятельно, так и дополнением к источнику общего света. Хорошо освящают небольшой участок пространства. Применяются в потолках из различных материалов, гипсокартонных и натяжных видах. Вариантов монтажа точечных светильников огромное количество. Применяют как освещение деревянной мансарды, создавая красивые рисунки и отделку.
• Хрустальные рассеиватели освещения – светильники придающие изюминку любому помещению. Эффектно смотрятся на мансардном этаже, подчеркивая элементы декора. Свет хрустального светильника достигается за счет различного размера хрусталиков, что на различных уровнях смотрится потрясающе.
• Оптоволоконные осветительные нити состоят из стационарного источника накопления энергии, к которому подключается множество волокон со светом. Таким способом можно создавать интересные рисунки, звездное небо и другие элементы красоты отделки.
• Люминесцентные лампы монтируются в потолок подвесного и гипсокартонного типа. Основание остается полностью скрытым, а свет рассеивается по периметру потолка и освещает помещение. Использование данных ламп экономит электричество.
• Настольные лампы, торшеры и другие источники локального освящения.

Освещение деревянной мансарды чаще осуществляют, применяя несколько источников света. Оптимальным считается использование стационарного и точечного освещения, дополненного светильниками или бра в прикроватной зоне.

Проведение электрооборудования в мансардной зоне. Советы профессионалов

Создавая проекты с мансардой под ключ , специалисты компании ИнноваСтрой разрабатывают чертежи по проведению электричества мансардной зоны. Освещение мансарды в деревянном доме требует соблюдение всех правил безопасности и применение технологии защиты электрических систем. При установке и монтаже электросистем мансардного этажа важно учитывать:

• Исключить закрепление проводки скобами металлического вида на деревянные элементы строения. Существует большой риск повреждения изолирующего материала и его поверхности, что приведет к попаданию влаги и образования разрушений в области крепления.
• Использование пластиковой трубы защищающей от воспламенения дает возможность предотвратить возгорание. Освещение мансарды в деревянном доме никогда не обходится без использования защиты проводки. Необходимо убедиться в достаточно свободном распределении пространства внутри трубы.
• Трех проводной кабель – лучшее решение для проведения электричества в мансардную зону. Многожильные кабели не так эффективны и целесообразны в применении на современной мансарде.
• Электропроводку зоны мансарды необходимо доверить профессиональному мастеру и не подключать приборы самостоятельно.

От правильной разводки электрических кабелей зависит удобство пользования будущих владельцев электричеством. При наличии детей рекомендуется обустроить систему освещения и расположения выключателей удобно каждому. Освещение мансарды в деревянном доме сложная и увлекательная задача, требующая контроля профессионального электрика. Ремонт частного дома, квартиры или офиса предусматривает полное формирование системы электричества и замену всех кабелей.При правильном дизайнерском оформлении все недостатки мансардного строения превращаются в достоинства при помощи умелого распределения источников света.

Дизайн комнат мансардного этажа

Советы дизайнеров по обустройству мансарды зачастую включают комплекс методов. Светлая и просторная комната в любое время суток достигается не только мощными источниками освящения, но и отделкой внутренней зоны помещения.

• Стены мансардной зоны важно оформлять светлыми оттенками! Применение в дизайне слишком темной мебели, обоев и декора зрительно сковывают пространство и делают его негармоничным.
• Использование нескольких источников освещения мансарды уместно независимо от объема пространства, типа мансардных окон.
• Сочетание цветов с типом освещения. К примеру, при использовании холодного тона обоев, лучше сочетать элементы с теплым источником света.

Дизайн мансардного этажа зависит от удобства расположения мебели и внутренних характеристик помещения.

Свет в детской комнате мансардного типа

Детская комната – прекрасное место для отдыха малыша и зона развития будущего школьника. Создавая проект мансардного строения необходимо учитывать, что детская комната требует намного больше освящения, чем родительская спальня или гостиная зона. Чтобы интерьер детской смотрелся стильно и гармонично необходимо правильно распределить зоны отдыха и игры малыша. На участке бодрствования, помещают много источников света и виде солнца или звездного неба. В то время как в спальной зоне будет достаточно лампы или бра. Зону обучения ребенка также выделяют яркостью. Однако слишком мощные осветительные приборы белого света негативно влияют на зрачки ребенка, поэтому для детской комнаты мансардного типа лучше применять теплое освещение.

Освещение рабочей зоны на мансардном этаже

Рабочая зона мансарды выглядит стильно, когда уровень света соответствует показателям офиса или рабочей зоны. Напомним, что особенности строения мансардной крыши создают «давящий эффект» на организм, а учитывая слабое освящение, длительно работать в мансардной зоне будет достаточно проблематично.Для организации стильной и удобной работы на мансардном этаже необходимо создать повышенный уровень освещенности и установить более мощные источники светового потока. Чувство недостатка света мешает сконцентрироваться и вызывает усталость.

Освещение кинотеатра в зоне мансарды

Современные мансарды часто включают наличие семейного кинотеатра в зоне мансарды. Дополнительное пространство позволяет чаще проводить время совместно с семьей. Освещение зоны кинотеатра более приглушенное, не требует монтирование основного источника рассеивания света.В зоне кинотеатра, как и в спальной зоне уместно применять точечные приборы, формируя акцент на рабочем пространстве. Отметим, что мансардные окна необходимо приглушить. Для этой цели отлично подходят тканевые жалюзи темных тонов, удачно вписывающихся в интерьер помещения.

Оформление мансардного этажа, комплексное освещение дома необходимо доверять опытным и профессиональным мастерам, способным предотвратить сложности, возникающие при монтаже электрической системы. От качества выполнения разводки освещения зависит длительность эксплуатации электрических приборов и уровень расхода электричества в доме.

Компания ИнноваСтрой предлагает клиентам ознакомиться с готовыми проектами жилой мансарды. Учитывая пожелания заказчика разработать стиль, яркость и мощность освещения мансардного этажа профессионалу намного легче! Опытному электрику остается только воплотить мечту заказчика и реализовать разводку электричества мансардного этажа. Формирование освещения мансардного этажа происходит перед внутренней отделкой. Далее полностью проверяется безопасность строения. Стильный, комфортный и «умный» дом создают в короткие сроки, оговоренные с заказчиком.

Видео оформления мансарды и создания полноценной зоны света.

Чердачное помещение не обязательно должна быть одной сплошной комнатой, особенно если ее место достаточно большая. Как и другие этажи, она может быть поделена на порядком отдельных помещений разного назначения с помощью перегородок. Здесь вполне можно обустроить спальни, детскую, гостиную неужели же столовую и кухню.

Для разделения отдельных комнат наиболее оптимальным вариантом говорят использование перегородок, сделанных из гипсоволокна. Конструкция таких «стен» состоит из каркаса, к которому крепятся плиты. Симпатия имеет ряд преимуществ в сравнение со стенами из кирпича: сравнительно невысокую цену, слабость и быстроту монтажа, небольшой вес. При этом гипсокартонные перегородки не уступают кирпичным согласно уровню тепло- и звукоизоляции.

При сложной форме крыши или больших пролетах стропильная концепция может дополнительно укрепляться раскосами и стойками, положение которых нужно принимать во чуткость при планировке. Часто эти конструктивные элементы прячут в перегородках, делая при этом вдвое больший каркас, чтобы полностью их скрыть. Это делает перегородки более толстыми, зато и теплоизоляционные цифирь у них выше.

Каркас перегородок представляет собой скрепленные металлические U- и С- профили. U-профили формируют основную раму каркаса и крепятся к полу, потолку и стенам; С-профили используются в качестве промежуточных стоек и защемляются в U-профилях с использованием специальных щипцов. Длина между стойками выбирается в зависимости от размеров плит. Плиты крепятся к каркасу с двух сторон, а углубление между ними заполняется утеплителем – минеральной ватой. Минеральная вата для этого разрезается возьми полотна, ширина которых на 1 см больше расстояния между стойками, и плотно укладывается в полости. Применение мягкой изоляции не только сохраняет тепло в отапливаемых помещениях, но еще и не в пример повышает уровень звукоизоляции.

Прокладка проводов в каркасной перегородке

Как и в обычных стенах, в полых перегородках дозволительно прокладывать электрокабель, правда не все типы кабеля подходят для этого, в рассуждении сего при их выборе не лишним будет проконсультироваться у специалистов. Сам процесс прокладывания кабеля равно как лучше доверить специалисту, особенно если у Вас нет опыта подобных работ. В принципе, подвести под монастырь кабель и установить розетки довольно просто, так что при наличии элементарных знаний в области электрики и минимальных навыков работы с электроприборами в полном объеме можно справиться и самостоятельно. Последовательность прокладывания кабеля следующая. Провод пропускается через отверстия в стойках (С-профилях) предварительно места, где должны находиться выключатель или розетка. Под них нужно временно вырезать отверстия в плите соответствующего размера. Через вырезанное отверстие пропускается наружу веревка, а затем в него устанавливается розетка (выключатель). Обратите внимание, что розетка (выключатель) должны браться именно для полых стен.

Установка двери в перегородку

Еще один необходимый секция – дверь. Лучше подобрать и приобрести дверь вместе с рамой до того, как в перегородке склифосовский вырезаться отверстие для нее – так легче подогнать размеры отверстия под объем уже имеющегося изделия. Дверные проемы бывают разных размеров и выбираются в зависимости ото назначения помещений. Для жилых комнат обычно вполне достаточно установить дверь шириной 90 см; высотка дверей может колебаться в пределах 1,985-2,110 м. Толщина двери зависит от толщины перегородки, же даже в самую тонкую стену можно установить дверь путем регулирования положения второго наличника. Быть монтаже дверную коробку сначала нужно тщательно выровнять и закрепить с каждой стороны техминимум в трех местах монтажной пеной. Когда пена полностью высохнет, наличники крепятся специальным клеем интересах древесины.

ОТДЕЛЕНИЕ МАНСАРДА — 4-Х ЭТАЖНАЯ КОНДО

Осмотрел квартиру в 2-х этажном 4-х квартирном доме. Перегородка КМУ вниз посередине здания до мансардного этажа, по 2 блока с каждой стороны, один вверху, один внизу. Стена, обшитая OSB, проходит от верха стены CMU до настила крыши непосредственно между блоками. Интересно, что часть этой стены имеет два слоя OSB на расстоянии 9 дюймов друг от друга, а некоторые — один слой OSB. Но каждый чердак был открыт на чердак над общим крытым верхним проходом, который обеспечивал вход в каждый верхний блок.Другими словами, я мог выйти с одного чердака на чердак над общей зоной, прямо на соседний чердак. Каждая единица приблизительно, 1850 SF, но чердаки также покрывают наружные подъезды и общую область.

Я упомянул об этом агенту, и она предоставила письмо, написанное Архитектором в ответ предыдущему инспектору, который, похоже, сомневался в пригодности разделительной стены OSB. В письме указывалось, что здание построено в соответствии с 2002 г. СНиП — классификация зданий Р-2.

Он сослался на главу 7, раздел 708 «Противопожарные перегородки», пункт 708.4, в котором говорится: «Если перегородки не являются продолжением палубы и построены из горючих материалов, пространство между потолком и палубой над ней должно быть противопожарным или защищенным от сквозняков в соответствии с Разделами 716.2.1 и 716.3.1 на линии перегородки. »

Он также упоминает Исключение 5 того же параграфа, в котором говорится, что «Противопожарная или сквозняковая защита не требуется на линии перегородки в зданиях группы Р-2 высотой не более четырех этажей при условии разделения чердачного помещения посредством сквозняка на площади, не превышающие 3000 квадратных футов или более на каждые две жилые единицы, в зависимости от того, что меньше.»

Я полагаю, что он заявляет, что OSB разрешено использовать в качестве противопожарной защиты или защиты от сквозняков для этого типа зданий. Я полагаю, что он приводит Исключение 5 в качестве защиты, как будто это в любом случае исключает необходимость противопожарной защиты или защиты от сквозняков. Я не следую этому , потому что, если каждая единица составляет 1850 SF, плюс площадь чердака над общей зоной и крыльцами, мы получаем более 3000 SF. мансарды, навесы и другие скрытые кровельные пространства зданий группы Р-2 с тремя и более жилыми единицами и во всех зданиях группы Р-1.Защита от сквозняков должна быть установлена ​​выше и на одной линии с разделительными стенами арендатора и жилого помещения, которые не доходят до нижней стороны кровельного покрытия выше. Есть 4 исключения из этого, но я не думаю, что они применимы — без разбрызгивателей, без разделения коридоров и чердаков площадью более 3000 квадратных футов.

Кроме того, по какой причине в этом здании не должно быть противопожарной перегородки на верхнем потолке вокруг дымоходов камина? То есть, код для этого здания R-2 по правилам 2002 года.

Я был бы очень признателен за помощь со стороны некоторых из вас, знающих код, как можно скорее. Я люблю получить как можно больше образования, прежде чем я открою рот.

Фотографии
1-2

Фотографии
1- Строительство
2- раздел Стена
3- Double OSB
4- Одиночные OSB
5- Открыты на чердаке над общей площадью
6- Конец чердакстопингистой стены между единицами
7- Смежный блок
8- Камин NO FIRESTOP

С уважением,
Джон Паван, Accurate Home Inspector, LLC, Southern Pines, NC

(PDF) Нестационарная свободная конвекция и теплопередача в разделенном чердачном пространстве под дневным тепловым воздействием

12.Ценг, С.К., Лиу, Дж. Х., Джоу, Р. Ю. (2005). Параметрический анализ естественной конвекции

в кровле треугольных ограждений с помощью численного моделирования. Техника теплопередачи, 26 (8), 69–79. DOI 10.1080/01457630591003899.

13. Флэк, Р. Д. (1980). Экспериментальное измерение естественной конвекции теплообмена в треугольных корпусах

с подогревом или охлаждением снизу. Журнал теплопередачи, 102 (4), 770–772. DOI 10.1115/1.3244389.

14. Флэк, Р. Д., Витт, CL (1979). Измерение скорости в двух потоках воздуха с естественной конвекцией с помощью лазерного измерителя скорости

. Журнал теплопередачи, 101 (2), 256–260. DOI 10.1115/1.3450956.

15. Кент, Э. Ф. (2009). Численный анализ ламинарной естественной конвекции в равнобедренных треугольных ограждениях.

Труды Института инженеров-механиков, Часть C: Журнал машиностроения,

223(5), 1157–1169. DOI 10.1243/09544062JMES1122.

16.Ридуан, Э. Х., Кампо, А., МакГарри, М. (2005). Численный расчет выталкивающих воздушных потоков, ограниченных чердачными помещениями

в условиях противоположных горячих и холодных стен. International Journal of Thermal Sciences, 44(10), 944–

952. DOI 10.1016/j.ijthermalsci.2005.03.008.

17. Ридуан, Э. Х., Кампо, А. (2007). Последствия крепления перегородок к наклонным стенам чердачных каркасов в целях

энергосбережения. Техника теплопередачи, 28 (2), 103–111. ДОИ 10.1080/01457630601023419.

18. Пуликакос Д., Бежан А. (1983). Эксперименты с естественной конвекцией в треугольном корпусе. Журнал тепла

Transfer, 105 (3), 652–655. DOI 10.1115/1.3245635.

19. Пуликакос Д., Бежан А. (1983). Гидродинамика чердачного помещения. Журнал гидромеханики, 131, 251–269.

DOI 10.1017/S0022112083001317.

20. Кампо, Э.М., Сен, М., Рамос, Э. (1988). Анализ ламинарной естественной конвекции в треугольном корпусе.

Численный анализ теплопередачи A, 13, 353–372.

21. Салмун, Х. (1995). Стабильность стационарного решения с одной ячейкой в ​​треугольном корпусе. International

Journal of Heat and Mass Transfer, 38(2), 363–369. DOI 10.1016/0017-9310(95)

-4.

22. Фэрроу, Д. Э., Паттерсон, Дж. К. (1993). О реакции бокового рукава водохранилища на суточный нагрев и охлаждение.

Журнал гидромеханики, 246, 143–161. DOI 10.1017/S0022112093000072.

23. Кент, EF (2011). Ламинарная естественная конвекция в равнобедренных треугольных крышах в зимних условиях. Теплообмен

Машиностроение, 31(13), 1068–1081. DOI 10.1080/01457631003640339.

24. Асан, Х., Намли, Л. (2000). Ламинарная естественная конвекция в скатной кровле треугольного сечения: летний день

граничные условия. Энергия и здания, 33 (1), 69–73. DOI 10.1016/S0378-7788(00)00066-9.

25. Даксбери, Д. (1979). Интерферометрическое исследование естественной конвекции в замкнутых плоских слоях воздуха с полными и

частичными центральными вертикальными делениями.Докторская диссертация, Солфордский университет.

26. Цучкович-Дзодзо Д.М., Дзодзо М.Б., Павлович М.Д. (1999). Ламинарная естественная конвекция в полностью разделенном

пространстве, содержащем жидкость с нелинейными теплофизическими свойствами. Международный журнал Heat

and Fluid Flow, 20 (6), 614–623. DOI 10.1016/S0142-727X(99)00053-3.

27. Сюй Ф., Паттерсон Дж. К., Лей К. (2009). Теплопередача через связанные тепловые пограничные слои, вызванная внезапно возникшей разностью температур.International Journal of Heat and Mass Transfer, 52 (21–22), 4966–

4975. DOI 10.1016/j.ijheatmasstransfer.2009.06.004.

28. Нисимура Т., Шираиси М., Нагасава Ф., Кавамура Ю. (1988). Теплообмен естественной конвекцией в корпусах

с несколькими вертикальными перегородками. Международный журнал тепло- и массообмена, 31 (8), 1679–1686. DOI

10.1016/0017-9310(88)

-3.

29. Андерсон Р., Бежан А. (1981). Теплопередача через одинарные и двойные вертикальные стенки при естественной конвекции:

Теория и эксперимент.Международный журнал тепло- и массообмена, 24 (10), 1611–1620. DOI 10.1016/

0017-9310(81)

-7.

30. Туркоглу, Х., Юсел, Н. (1996). Теплообмен естественной конвекцией в корпусах с проводящими многократными перегородками

и боковыми стенками. Тепломассоперенос, 32(1–2), 1–8. DOI 10.1007/s002310050084.

31. Саха, С. К., Паттерсон, Дж. К., Лей, К. (2010). Естественная конвекция на чердаках при мгновенном и линейном охлаждении

граничных условиях.Энергия и здания, 42 (8), 1192–1204. DOI 10.1016/j.enbuild.2010.02.010.

32. Саха, С. К., Паттерсон, Дж. К., Лей, К. (2010). Естественная конвекция в мансардных помещениях с граничными условиями резкого и линейного нагрева

. Тепломассоперенос, 46(6), 621–638. DOI 10.1007/s00231-010-0607-5.

ЕЕ, 2021, т.118, №3 505

Спальня девочки и центральные мансардные перегородки

Привет всем,
Я надеюсь, что у вас все хорошо и вы не слишком сошли с ума, готовясь к праздникам!
Я сегодня закончила Девичью спальню.

Самой большой проблемой была дверь. Мне потребовалось некоторое время, чтобы приступить к дизайну. Я выбрал классическую панель на нижней половине и льняные складки на верхней части. Поле вокруг льняной складки выглядело немного пустым, поэтому я взял деревянный выступ, нарезал его и приклеил во внутренние углы рамы. Все остальные двери спальни будут такими же, только отделаны искусственным орехом.

Вместо того, чтобы вешать в этой комнате рамы для картин, я думаю сделать полукруглый балдахин со шторами, которые будут нависать над изголовьем.Скорее всего, это будет бело-голубой шелк с золотой отделкой. Я также сделал несколько перегородок в центральной части мансарды для детской и ванной комнаты.
Детская будет размером 21 x 15 дюймов. Слева от камина будет встроенная скамейка с занавесками. Над камином я вырезал отверстие глубиной более дюйма для румбокса масштаба 1:144. Я не уверен, но я думаю о сцене из «Приключений Алисы в стране чудес». На задней стенке, где детская кроватка, я собираюсь сделать кукольный театр, а еще хочу сделать детский ростовой столик с куклами, марионетками и несколькими разными чайниками…да, «Приключения Алисы в стране чудес» и «Зазеркалье» — одни из моих любимых историй.
Ванная комната будет иметь размеры 13 x 13. У меня белые и бледно-зеленые викторианские плиты для стен и мебель для ванной комнаты из красного дерева (раковина, унитаз, ванна и шкафчик) от bespaq. Я пока не уверен, что куда пойдет.

Наконец, я уже говорил, что не являюсь поклонником аэрозольного клея. и вот почему:

Паркетная часть пола Большой комнаты подошла как раз кверху. Это было легко исправить, я просто переклеил все клеем The Ultimate Glue и за ночь сложил книги сверху, но я могу официально сказать, что я перешел от неприязни к аэрозольному клею к ненависти, отвращению и отвращению к этому материалу.

А теперь пойду готовить ужин. Желаю всем отличной недели и удачи в последних покупках и подготовке к празднику.

Всего наилучшего,
Giac

Как смоделировать чердак в TRACE 700?

Мансарда может быть смоделирована как пространство, пленум или перегородка.

Для моделирования чердачного помещения:

Чердаки лучше всего моделировать как отдельную комнату с типом комнаты (в соответствии с экраном «Создать комнаты»> «Комнаты»), установленным на «Без условий».Но как чердак примыкает к остальной части здания? В большинстве случаев это лучше всего сделать, выставив пол чердака в комнату (или пленум) ниже с помощью выбора поля «Метод внешней температуры» «Смежная комната» на экране «Создать комнаты»> «Перегородки и этажи».

Если в выбранном смежном помещении имеется камера (т. е. высота камеры в соседней комнате > 0) между его потолком и полом чердака, то нагрузка от чердака назначается камере.Если в выбранном смежном помещении нет камеры, то кондуктивная нагрузка от чердака становится потолочной нагрузкой на соседнее помещение. Примечание. Чердак НИКОГДА не должен иметь саму камеру, т. е. всегда устанавливайте высоту камеры на чердаке равной 0. Используйте входные данные инфильтрации для моделирования вентиляции чердака.

Комната без кондиционера Обсуждение:

При создании некондиционируемого помещения следует помнить несколько вещей. При определении некондиционируемого пространства следует внести изменения в несколько разных областей:

Шаг 1: Создать комнаты > Комнаты:

Задайте для точки дрейфа охлаждения самое высокое ожидаемое значение по сухому термометру, а для точки дрейфа нагрева — самое низкое ожидаемое значение по сухому термометру, которое может иметь температура в некондиционируемом помещении. Это используется во время моделирования конструкции для расчета кондуктивной теплопередачи между некондиционируемым помещением и любыми соседними помещениями. Кроме того, это искусственно ограничивает высокие/низкие температуры в некондиционируемом помещении во время имитации энергопотребления.

Установите охлаждающую сухую лампу на ту же температуру, что и в кондиционируемых помещениях, подключенных к той же системе. Это используется только во время проектирования для определения средней расчетной температуры охлаждения помещения на уровне системы по сухому термометру, которая может (если подключена к настоящей системе кондиционирования) или не может использоваться в психрометрическом расчете.

Установите сухую термометр нагрева на ту же температуру, что и в кондиционируемых помещениях, подключенных к той же системе или к точке отклонения обогрева помещения. Он используется при моделировании энергопотребления в качестве начальной температуры помещения в первый час года.

Термостат охлаждения и обогрева должен быть установлен на «Нет» (в основном для справки пользователя, так как это делается автоматически программой, когда она видит, что Тип комнаты = Без кондиционера). Эти поля будут игнорироваться как при проектировании, так и при моделировании энергопотребления.

Шаг 2: Создать помещения > Внутренние нагрузки:

Внутренние нагрузки могут быть запланированы, но они не будут отображаться в отчетах о контрольных суммах, поскольку они не будут использоваться как часть психрометрии или определения размеров охлаждающего/нагревательного змеевика. Запланированные внутренние нагрузки будут влиять только на температуру помещения в некондиционируемом помещении во время моделирования энергопотребления.

Шаг 3: Создание помещений > Воздушные потоки:

Расчетные поля расхода приточного воздуха для некондиционируемого помещения будут автоматически установлены на 0 во время моделирования проекта. Поэтому их можно просто оставить пустыми.

Вентиляцию можно определить и запланировать, но если некондиционируемое помещение подключено к системе кондиционирования, в которой вентиляция поступает через главный агрегат, в некондиционируемом помещении никогда не будет никакой части этой вентиляции, поскольку нет приточного воздуховода. подача вентиляционного и приточного воздуха в некондиционируемое помещение. Единственный способ обеспечить вентиляцию в некондиционируемом помещении — это подключить его к системе с вентиляционной декой, настроенной на прямое помещение.

Убедитесь, что флаг ASHRAE Std 62.1 установлен на Нет для некондиционируемого пространства.

Проникновение может быть определено и запланировано, и оно будет создавать как ощутимую, так и скрытую нагрузку на пространство во время энергетического моделирования.

Вытяжка из помещения также может быть определена и запланирована.

Поля VAV Controls игнорируются в некондиционируемых пространствах.

Симуляция Комментарии:

1) Как правило, НЕ рекомендуется присоединять некондиционируемое помещение к системе, которая подает кондиционированный воздух в другие помещения.Всегда лучше присоединять все некондиционируемые помещения к их собственной системе (например, к системам вентиляции и отопления с графиками охлаждения/обогрева, установленными на «Выкл»), чтобы они не мешали психрометрическим расчетам сухого термометра приточного воздуха систем кондиционирования воздуха. Помните, по определению, что в некондиционируемое помещение НЕ поступает приточный поток кондиционированного воздуха, поэтому подключение его к системе кондиционирования не имеет особого смысла. Конечно, потолок некондиционируемого помещения может создавать нагрузку на общую потолочную камеру, но это, скорее всего, очень незначительная проблема.

2) На экране «Создать помещения» > «Перегородка/этаж» в поле «Метод измерения температуры в соседнем помещении» раздела «Смежное помещение» можно использовать для учета теплопроводности между кондиционируемыми и некондиционируемыми помещениями.

3) Некондиционируемое помещение (как правило, туалет) может иметь вытяжку, которая создает отрицательное давление и, таким образом, забирает поток воздуха из соседнего помещения или коридора. Это условие лучше всего смоделировать с помощью поля «Смежный поток воздуха из помещения» на экране «Создание помещений — Воздушные потоки».

4) При моделировании проекта температура некондиционируемого помещения фиксируется в точке дрейфа охлаждения в расчетные месяцы охлаждения и в точке дрейфа обогрева в течение расчетного месяца отопления. Следовательно, при размещении рядом с кондиционируемым помещением кондуктивная нагрузка будет определяться с использованием этих точек дрейфа.

5) Во время энергетического моделирования некондиционируемое помещение начинает год при проектном нагреве по сухому термометру и расчетной относительной влажности в помещении. Затем температура и влажность в помещении могут изменяться в течение года в зависимости от внутренних нагрузок, инфильтрации, прилегающего воздушного потока и, возможно, механической вентиляции, если она подается непосредственно в помещение. Тем не менее, ни в коем случае нельзя допускать, чтобы комнатный сухой термометр превышал точку дрейфа охлаждения или опускался ниже точки дрейфа нагрева, поэтому важно сделать это разумным при определении параметров помещения. Если в помещении дрейфует выше точки дрейфа охлаждения, ее температура останется на уровне дрейфа охлаждения; если помещение дрейфует ниже точки дрейфа отопления, его температура фиксируется в точке дрейфа отопления. Целью этого является предотвращение нереально высоких или низких температур, которые в противном случае могли бы возникнуть, если бы пользователь не соединил комнату с соседними комнатами и, таким образом, не имел поверхностных границ для выделения внутреннего тепла.

В полях «Термостат», «Датчик CO2» и «Гигростат» должно быть установлено значение «Нет» (в основном для справки пользователя, поскольку это делается автоматически программой, когда она видит, что Тип помещения = Без кондиционера). Эти поля затем будут игнорироваться как при проектировании, так и при моделировании энергопотребления.

Для модели статического давления:

Шаг 1: Введите существующую крышу. Перейдите в раздел «Создать комнаты» и выберите вкладку «Комнаты». Используйте тепловое сопротивление акустического потолка для учета теплопередачи между помещением и чердаком.Введите общее значение R для изоляции и гипсокартона. НЕ добавляйте изоляцию на крышу.

Шаг 2: Снова на вкладке «Создание помещений» > «Комнаты» введите высоту камеры (включая чердак), используя следующую формулу:

(объем чердака / площадь чердачного этажа) + высота пленума (если есть) = высота от пола до пола

Шаг 3: Перейдите к экрану «Создание систем» > «Выбор», затем нажмите кнопку «Дополнительно» в правой части окна.Измените путь возвратного воздуха на «Канал», а путь приточного воздуха на «Другой», чтобы возвратный воздух не кондиционировал чердак.

Для моделирования в виде перегородки:

При расчете нагрузки не будет отражено тепловыделение из-за солнечной нагрузки на крышу. Однако можно оценить максимальную температуру чердака и впоследствии использовать ее в качестве температуры прилегающего помещения. Для этого перейдите в «Создание комнат» > «Перегородки и этажи» и измените «Метод температуры смежного помещения» на «Пропорциональный».Введите минимальную и максимальную температуру чердака. Для северного климата типичные значения этих температур составляют 110°F для охлаждения и 40°F для обогрева.

Для модели помещения со скатной крышей:

Чердак следует моделировать как пространство только в том случае, если у вас есть воздуховод, т. е. нет притока тепла от выхлопных газов.

Шаг 1. Перейти к созданию комнат и создать новую комнату

Шаг 2. Введите размеры мансардного этажа.

Шаг 3. Высота от пола до пола может быть оценена с помощью следующего уравнения

(AtticVolume/AtticFloorSpace) + PlenumHeight (если есть) = высота от пола до пола

Если у вас есть пленум, убедитесь, что в комнате (комнатах) ниже чердака нет пленума, и их высота от пола до пола соответственно уменьшена

Ступень 4. Пленум высота чердачного помещения до 0

Шаг 5 . Масса помещения/среднее время отставания от мгновенной нагрузки помещения

Шаг 6. Тип номера до Без кондиционера

Шаг 7. Измените точки дрейфа термостата на 140F и 1F для охлаждения и обогрева соответственно

Шаг 8. Добавьте крыши на чердак

Шаг 9. Добавьте стены чердака

Шаг 10. Оставьте для основного источника питания значение «для расчета»

Примечания:
Во время использования программного обеспечения нажмите клавишу F1, чтобы получить справку по конкретным полям, относящуюся к элементам, отображаемым на экране.

Мансардный офис | Журнал Architectenweb

Некоторое время находившееся в запустении амстердамское postzakkengebouw («Здание почтовых сумок») было недавно отреставрировано, а его чердак преобразован Ruland + Partner Architecten.

Непосредственно рядом со знаменитым Центральным вокзалом Амстердама (1881-1889 гг.) архитектора Кайперса стоит менее известное, но не менее интересное здание De Oost. Построенный в 1923 году и спроектированный Джосом Кайперсом, он первоначально служил железнодорожным почтовым отделением, прежде чем пришел в упадок.В 2004 году офис Ruland + Partner architecten приобрел тендер на преобразование части первого этажа и всего второго этажа в главные офисы Noord-Zuidlijn (проект нового амстердамского метро) вместе с помещениями для голландской железнодорожной компании. НС. На чердаке, первом этапе многоэтапного проекта, завершенного в 2007 году, ранее использовавшегося как складское помещение и фитнес-центр, теперь находится дирекция NS High Speed. За ним следуют восточная часть мансарды, восточная лестничная клетка, часть первого этажа, цокольный этаж и подвал.

Хотя чердак, возможно, не самое очевидное место, которое легко превратить в офисное помещение, Де Оост доказывает, что такое расположение определенно возможно. Монументальная конструкция крыши предлагает ограничения и вызовы. Чтобы предложить подходящие офисные помещения, световые люки на северной стороне здания были увеличены, в результате чего открывается захватывающий вид на реку Идж. Впоследствии в здание поступает больше света за счет использования кровельного освещения, которое охватывает все здание.Большая высота под крышей была использована для размещения дополнительного уровня.

Чтобы создать комфортную рабочую атмосферу, новые дополнения визуально отделены от оригинальной конструкции, а стальные фермы крыши остаются визуально доступными. Размер пространства сохраняется за счет материализации перегородок из стекла и их монтажа асинхронно с конструкцией. Современный интерьер ритмично сегментирован за счет выступа традиционно склепанных ферм.

Обычные чердаки: общая опасность: сотни комплексов Анахайма под угрозой комплексы по всему городу, сказал начальник пожарной охраны Джефф Боуман.

«Это определенно вызывает беспокойство», — сказал Боуман, когда пожарные разбирали остатки 24 квартир в La Ramada Apartments, где оценки ущерба, как ожидается, превысят 1 доллар. 7 миллионов. «Когда наши пожарные выезжают на подобную сцену, наша первая мысль — помимо того, чтобы вывести людей, — это атаковать крышу».

По словам официальных лиц, этот тип «общих чердаков» был запрещен в начале 1980-х годов из-за потенциальной пожароопасности, но не раньше, чем строительный бум в Анахайме привел к увеличению количества многоквартирных домов, чтобы идти в ногу с быстрым ростом города.

Чердаки, обычно встречающиеся в жилых комплексах и торговых центрах, простираются по всей длине строений и не разделены противопожарными стенами, что в настоящее время требуется в соответствии с городскими строительными нормами.

Пожары на этих открытых чердаках скрыты крышами и могут оставаться незамеченными в течение некоторого времени, сказал временный начальник пожарной охраны Майкл Доти. Они продолжают строиться, потребляя весь доступный кислород, пробегая по всей длине крыши, а затем взрываясь.

«Там внутри становится ад», — сказала Доти. «Это один из самых сложных пожаров, потому что он защищен крышей. Чердачные пожары — это всегда кошмар».

Менеджер La Ramada Эден Тагле сказал в среду, что комплекс был построен между 18 и 20 годами назад, до требований строительных норм и правил.И Боумен подтвердил, что на чердаке, закрывающем поврежденные блоки, не было противопожарных стен.

Шеф сравнил возгорание во вторник ночью, которое, по-видимому, началось в блоке кондиционирования воздуха на крыше, с «чем-то, что выпекается в духовке», равномерно распространяя тепло по всему чердаку.

— Какое-то время никто не чувствовал запаха горящего чердака, — сказал Боуман. К моменту прибытия пожарных пламя распространилось примерно на полквартала и вскоре прорвало крышу.

Пожар поднял столб густого черного дыма над автострадой Риверсайд как раз в вечерний час пик.Никто из жителей не пострадал, но пятеро пожарных были госпитализированы с тепловым ударом или отравлением дымом, а еще один получил ожоги шеи второй степени. Около 60 жителей были изгнаны из своих домов.

«Остановить такие пожары практически невозможно», — сказал Боумен.

По иронии судьбы, по словам Доти, владельцы La Ramada пострадали от аналогичного пожара почти шесть лет назад, когда случайный фейерверк зажег деревянную черепицу в апартаментах Casa de Valencia.

По-видимому, этот огонь также прошел через открытый чердак, причинив ущерб в размере 2 долларов.5 миллионов в повреждении и пробуждая руководителях города издать запрет на фейерверк.

Представители пожарной охраны заявили, что во вторник пожар, о котором стало известно в 17:25, тушили около часа, но он продолжался всю ночь.

В какой-то момент Боумен приказал всем пожарным отступить из здания, когда несколько блоков кондиционирования воздуха начали падать через ослабленную крышу. Сцена стала еще более опасной, когда ванны в квартирах, переполненные водой, используемой для тушения пожара, начали погружаться через пропитанные водой и поврежденные огнем полы.

— Было слышно, как грохотали ванны, — сказал Боумен.

Рано утром в среду семьи вернулись в сгоревший жилой комплекс на улице Фронтера в надежде спасти свои вещи.

26-летний Вилли Лара вместе со своей обезумевшей женой прибыл одним из первых. По его словам, до пожара они планировали выехать в течение двух недель.

«Мы живем здесь около полугода. Мы как раз собирались переезжать, так что у нас уже много вещей в коробках», — сказала Лара.«Я должен был ехать в Нью-Йорк на каникулы».

Лара сказал, что не замечал пожара, пока он не поднялся почти над его крышей.

— У нас есть детекторы дыма, но они никогда не срабатывали, — сказала Лара. «Я возвращался всю ночь, потому что боялся мародеров», — добавил он.

Жители Джон и Денис Хаммерс сказали, что их тоже застали врасплох.

«Мы сидели на своем месте и оба почувствовали запах дыма», — сказал Джон Хаммерс. «Сбоку от залов есть несколько огнетушителей, но дымовой сигнализации я не слышал.

Однако один житель сообщил, что он недавно зарядил свою сигнализацию свежими батарейками и был вовремя предупрежден.

Роджер Рик, 24-летний начальник склада, сказал, что слышал сигнал тревоги.

«Они работают от батареек, и я только что поставил их на прошлой неделе», — сказал Рик. «Думаю, другие люди не вставляли батарейки в свои будильники».

Даже с включенным сигналом тревоги, сказал Рик, у него было мало времени, чтобы восстановить что-либо, прежде чем огонь достиг его.

«К тому времени, когда я вышел посмотреть, где пожар, мне пришлось бежать назад, чтобы забрать жену», — сказал Рик.«Меня поразило, что он так быстро вырос».

Опасность на чердаке В зданиях, имеющих общий чердак, также может возникнуть общий пожар. Мансардные перегородки помогают изолировать огонь. Без них пламя может распространиться, и на его тушение уйдут часы. Перегородки обеспечивают защиту 1. Огонь, начавшийся над одним зданием, может легко распространиться по общему чердаку на другие здания. 2. Перегородки сдерживают пламя в одном здании, не давая ему распространиться по чердаку и облегчая борьбу с ним. Пожарные Trench Warfare прорывают «траншеи» в крыше, чтобы потушить пожар на чердаке. Они охотятся за фронтом огня, затем топят его водой. Траншеи также позволяют огню подниматься, а не стрелять в другие здания. Предотвращение пожаров на чердаках Обычные чердаки без перегородок должны быть оборудованы ими. Существующие перегородки следует проверить на наличие дыр. Электрики иногда вырезают отверстия при монтаже проводки. Источники: Департамент пожарной охраны Анахайма, компания Earl’s Plumbing, исследование КЕВИНА ДЖОНСОНА и ДЭННИ САЛЛИВАНА / Los Angeles Times

Переходная свободная конвекция и теплопередача в разделенном чердачном пространстве под дневным тепловым воздействием

Нестационарная свободная конвекция и теплообмен в разделенном пространстве чердачной формы при суточном тепловом воздействии

• Суваш С.Саха ^1,* , Али М. Сефидан ² , Атта Суджуди ³ , Мохаммад М. Молла ⁴

1 Школа машиностроения и мехатроники, Факультет инженерии и информационных технологий, Технологический университет Сиднея, Ультимо, Новый Южный Уэльс, 2007, Австралия
2 Факультет машиностроения, Кентерберийский университет, Крайстчерч, 8041, Новая Зеландия
3 Факультет машиностроения, Тегеранский университет, Тегеран, Иран
4 Факультет математики и физики Северо-Южного университета, Дакка, 1229, Бангладеш
* Автор, ответственный за переписку: Суваш С. Саха. Электронная почта:

Поступила в редакцию 30 августа 2020 г.; Принято 19 февраля 2021 г .; Выпуск опубликован 22 марта 2021 г.

Аннотация

Одним из основных соображений стандартов вентиляции жилых помещений является комфорт, обеспечиваемый людям, проживающим в этих жилищах. Это сильно зависит от тепловых и жидкостных условий течения, геометрии пространства и так далее.Эффективные проекты могут снизить потребление энергии, делая здания более устойчивыми в течение более длительного периода времени. Это исследование направлено на изучение влияния температурных условий в течение всего дня на структуру потока жидкости и явления теплопередачи, в основном естественной конвекции, внутри разделенной чердачной конфигурации. Метод конечных объемов применяется для решения основных уравнений. Синусоидальное тепловое граничное условие применяется к наклонным стенкам, чтобы проиллюстрировать характеристики первичного потока через суточные циклы. Посередине резонатора вертикально располагалась перегородка с высокой теплопроводностью. Обратите внимание, что через перегородку между двумя зонами жидкости может свободно передаваться только тепло. Результаты показывают, что в дневное время получается стратифицированная структура потока жидкости, которая возникает из-за преобладающего кондуктивного механизма теплопередачи, а в ночное время он меняется на сильный конвективный механизм, который существенно влияет на структуру потока. Эти результаты особенно важны для понимания гидродинамики внутри мансардного здания, а также для проектирования нового жилого дома.

Ключевые слова

свободная конвекция; чердачное помещение; разделенный; суточное тепловое воздействие; вычислительная гидродинамика

Процитировать эту статью

Саха, С.К., Сефидан, А.М., Суджуди, А., Молла, М.
