Перекрытие между крышей и вторым этажом: Утепление перекрытия между первым и вторым этажом по деревянным балкам – перекрытие между вторым этажом и чердаком

Деревянные межэтажные перекрытия в доме видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры

Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

Правильная конструкция стен каркасного дома

Как произвести отделку стен деревом своими руками

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Настил наката рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

• Экологически чистое;
• Обладает хорошей теплоизоляцией;
• Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

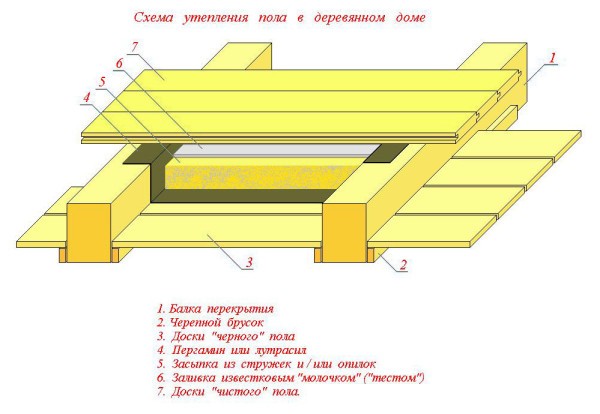

Схема утепления деревянного пола

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

пирог холодного чердака по деревянным балкам, конструкция, теплоизоляция пола, как правильно утеплить

Содержание:

Помещение на чердаке частного домовладения используется для разных целей: хранения временно ненужных вещей, установки оборудования или обустройства жилых комнат. В зависимости от того, для чего служит свободное пространство под кровлей, выбирают способ устройства чердачного перекрытия.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Функциональное назначение перекрытий

Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.

Пол на чердаке выполняет ряд задач:

• несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
• изолирующую . В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол
   . Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам, что достаточно практично.
5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется. Также необходима вентиляция на чердаке частного дома, для обустройства которой понадобятся дополнительные знания.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

Требования касаются:

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Технология создания чердачного перекрытия по деревянных балкам

При наличии опыта выполнения строительных работ смонтировать перекрытие холодного чердака по деревянным балкам можно собственноручно. Выполняют этот процесс на заключительном этапе проведения кровельных работ.

Последовательность действий будет следующей:

1. Монтаж несущих балок. Для небольшого по площади частного дома подойдут деревянные перекрытия, сделанные из бруса, имеющего сечение 150х150 или 200х200 миллиметров. Их укладывают на бетонную или кирпичную кладку стен.
2. Установка лаг. Их помещают на ребро перпендикулярно балкам с шагом 60 сантиметров. Лаги делают из досок сечением 150х50 миллиметров.
3. Укладка термоизоляции. Утеплитель размещают между лагами – он защитит от проникновения холода с чердака.
4. Монтаж чернового и чистового пола.
5. Обшивка несущих балок со стороны помещения с целью оформления поверхности потолка.

При утеплении пола чердака не следует забывать об обустройстве гидро- и пароизоляции.

Чердачное перекрытие дома – устройство, конструкция и монтаж

При строительстве частного дома до обустройства чердака дело доходит в последнюю очередь. Так как свободного места всегда не хватает, это помещение обычно используется для организации сезонного хранения вещей, обустройства жилой мансарды или установки необходимого оборудования.

В зависимости от характера использования пространства и выбирается устройство чердачного перекрытия, материал, из которого оно собирается, в также несущая способность. В этой статье мы расскажем, как правильно оборудуется чердак частного дома.

Содержание статьи

Устройство чердака

Чердак – это помещение, ограниченное скатами крыши и потолком жилого этажа. Это помещение может использоваться как место сезонного хранения или с целью организации дополнительного жилого пространства. В зависимости от характера использования чердаки жилых домов разделяют на следующие виды:

• Жилые. Жилой чердака дома называется мансардой, он может служить дополнительной спальней, гостиной, спальней или кабинетом. Чтобы использовать чердак как жилое помещение, он должен иметь высоту потолка не менее 2,2 метров, естественное освещение, вентиляцию, термоизоляцию скатов.
• Нежилые. Нежилой чердак может использоваться для установки какого-либо технического оборудования, организации хранения вещей. В таком случае высота чердачного помещения может быть меньше 2 метров, естественное освещение может отсутствовать, а термоизоляция ската заменяется изоляция чердачного пола.

Важно! Выполняя ремонт или реконструкцию дома, важно сразу определиться, как будет использоваться чердак, чтобы правильно рассчитать и спроектировать чердачные перекрытия. От этого будет зависеть вид, материал, расстояние между балками, которые обеспечат достаточную прочность и несущую способность конструкции.

Теплоизоляция чердака

Функции

Конструкция чердачного перекрытия зависит от размера дома и характера использования подкровельного помещения. Чердак является своего рода воздушной прослойкой, отделяющей отапливаемое пространство первого этажа и крышей и термоизолирующей ее.  Его пол выполняет следующие функции:

1. Несущую. Перекрытия между верхним этажом и чердаком выполняют несущую функцию, поэтому они должны быть достаточно прочными, надежными, ведь по нему передвигаются люди, устанавливается оборудование, места хранения.
2. Изолирующую. Помещение неотапливаемого чердака имеет температуру не на много выше уличной. Поэтому перекрытия выполняют термоизолирующую функцию, предотвращая выхолаживание отапливаемого жилого этажа. Чтобы сохранить тепло в их состав входит слой утеплителя.

Помните, что от правильности и качества выполнения работ по обустройству чердака зависит температурный режим, комфорт, безопасность проживания в доме. Поэтому лучше доверить проектирование, монтаж или ремонт перекрытий профессиональным мастерам.

Схема чердачного перекрытия

Устройство перекрытий

Так как чердачное перекрытие совмещает в себе изолирующую и несущую функцию, оно имеет многослойное строение. Его компоненты, дополняя друг друга, соединяются в единую систему, обеспечивающую прочность, несущую способность и долговечность. Если перечислять все слои чердачного перекрытия, начиная со стороны чердака, то оно выглядит следующим образом:

• Чистовой пол. Чистовым полом называют декоративное напольное покрытие, которым покрывается черновой пол чердака. Если подкровельное помещение жилое, то для обустройства чистового пола используют ламинат, обработанную древесину, линолеум, паркет. В нежилом чердаке чистового пола может вообще не быть.
• Черновой пол. Черновым полом называют настил из досок, который набрасывается на лаги. Для его монтажа используют обрезную доску толщиной 4-5 см, в целях экономии ее можно заменить на необрезную.
• Лаги. Лагами называют прочные, ровные доски или бруски, которые укладываются перпендикулярно балкам перекрытия для монтажа пола. Между лагами обычно прокладывается термоизоляционный материал, защищенный снизу слоем пароизоляции, а сверху слоем гидроизоляции.
• Балки. Каркас перекрытий состоит из прочных, толстых балок, которые устанавливаются на выступах в стенах или вмуровываются в них. Балки несут на себе весь совокупный вес конструкций, поэтому они должны иметь большую несущую способность.
• Потолочная обшивка. Снизу перекрытия обшивают отделочным материалом, к примеру, деревом или гипсокартоном, чтобы придать эстетичный вид потолку жилого этажа.

Обратите внимание! Термоизоляция и пароизоляция являются такими же важными компонентами конструкции как балки перекрытий или лаги, так как они защищают древесину и утеплитель от выпревания, намокания и конденсата. Если забыть про изолирующие прослойки, то перекрытие не прослужит долго и уже через 2-3 года ему потребуется ремонт.

Устройство чердачного перекрытия

Виды

Для строительства чердачных перекрытий можно использовать различные по весу, несущей способности, долговечности и, конечно, цене материалы. Выбор вида конструкции зависит от характера использования подкровельного помещения, совокупного веса перекрытия и оборудования, которое будет установлено на чердаке. Различают следующие виды чердачных перекрытий:

1. Деревянные. Для обустройства перекрытий частного дома можно использовать деревянные балки с сечением 150х150 мм или 200х200 мм. Достоинство этого способа в том, что дерево очень прочный, но легкий материал, поэтому он не оказывает дополнительной нагрузки на фундамент сооружения. Кроме того, большим плюсом является демократичная цена и доступность этого материала. Однако, чердачное перекрытие с деревянными балками используется только если размер дома не превышает 6-10 метров, так как это максимально возможная длина стандартных пиломатериалов.

   Деревянные балки

2. Металлические. В качестве балок можно использовать металлические двутавры. Они очень прочные, выдерживают без деформации огромный вес, однако, и сами весят прилично. В деревянных домах металлические перекрытия практически не используются, а вот для кирпичных и газобетонных сооружений – это оптимальный вариант.

   Металлические двутавры

3. Железобетонные. Формованные балки перекрытий из армированного сверхпрочного бетона используются для больших домов, так как они имеют большой вес и длину.

   Железобетонные балки

Учтите, что в большинстве случаев чердачное перекрытие по деревянным балкам – оптимальный вариант для частного дома, дачи и небольшого коттеджа. Он обладает лучшим соотношением цены и качества, а при правильном расчете и соблюдении технологии монтажа ремонт ему потребуется не скоро.

Строительные требования

Монтаж, ремонт и реконструкция чердачных перекрытий требуют продуманного подхода, ведь от них зависит безопасность использования дома. Чтобы определить максимально возможную нагрузку, которой может подвергаться конструкция, выполняется инженерный расчет, а затем, основываясь на вычислениях, составляется проект. К чердачным перекрытиям предъявляется ряд требований:

• Несущая способность. Этот показатель зависит от материала, из которого изготавливаются балки, а также от расстояния между ними.
• Расстояние между балками. Максимально допустимое расстояние между деревянными балками, разрешенное строительными нормами, составляет 4 метра.
• Устойчивость к перепадам температуры. Балки должны хорошо выдерживать температурные колебания, так как разница между температурой воздуха в чердаке и жилых помещения превышает 4 градуса.
• Непроницаемость. Перекрытие должно защищать от проникновения холодного воздуха и влаги с чердака.

При проектировании важно учитывать все требования к балкам чердачного перекрытия, чтобы конструкция была достаточно прочной, надежной и долговечной. Расстояние между несущими элементами перекрытия должны быть рассчитаны в соответствии с ложащимися на нее нагрузками.

Технология монтажа

При наличии определенного строительного опыта вполне можно выполнить монтаж и ремонт чердачных перекрытий своими руками. Эта операция выполняется на заключительном этапе кровельных работ. Монтаж чердачных перекрытий выполняется в следующей последовательности:

1. Установка балок. Для небольшого частного дома используют деревянные перекрытия, изготовленные из бруса сечением 150х150 мм или 200х200 мм. Они укладываются на кирпичную или бетонную кладку стен.
2. Монтаж лаг. Перпендикулярно балкам на ребро устанавливаются лаги из досок с сечением 150х50 мм с шагом 60 см.
3. Укладка термоизоляционного материала. Между лагами укладывают утеплитель, чтобы предотвратить проникновение холодного воздуха с чердака.
4. Укладка чернового и чистового пола.
5. Обшивка балок снизу для оформления потолка.

Учтите, чтобы увеличить срок службы чердачного перекрытия, можно использовать древесину, обработанную антисептиком. Кроме того, если вы утепляете пол чердака, то нужно предусмотреть гидроизоляцию и пароизоляцию.

Установка балок

Монтаж перекрытий

Видео-инструкция

важные аспекты – Свой дом мечты

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

• Подвальным. На этом горизонте здания перекрытия Подвальное перекрытие

  воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.

• Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.
• Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции. В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.
• Чердачным. Требования по прочностным характеристикам конструкции несколько ниже. В данном случае важно обеспечить надежную теплоизоляцию.

Строительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

1. Безбалочными: сборными, монолитными и сборно-монолитными.
   • Сборные.
     Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
     Для монтажа таких конструкций требуется специальная техника.
   • Монолитные.
     Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу. Монолитные перекрытия

     Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
     В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
     Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

   • Сборно-монолитные.
     Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания. Сборно-монолитные перекрытия

     Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

     • не требуется применение спецтехники;
     • стоимость работ существенно снижается;
     • объем работ снижается и, соответственно, скорость их увеличивается;
     • отпадает необходимость в опалубке;
     • хорошая тепло- и звукоизоляция.
2. Балочными: деревянными, металлическими, железобетонными.
3. Деревянными. Деревянные перекрытия

   Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

4. Металлическими.
   Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
   Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
5. Железобетонными.
   Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании. Железобетонные перекрытия

   Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

6. Кессонными, арочными и шатровыми.
   Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

• конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
• доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
• относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
• простота монтажа звукоизоляции улучшает комфортность проживания в доме;
• деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
• скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.

Перекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

• существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
• высокая пожароопасность дерева требует специальной обработки деталей;
• дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
• сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

Строительство перекрытий

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Утепление чердачного перекрытия по деревянным балкам

Чердачные помещения, каркас которых представлен в виде деревянных ферм, правильно именуются «холодными». Эти объекты не выделяются особой стойкостью по сравнению с железобетонными конструкциями, но у них есть свои достоинства.

В основном они сводятся к большим возможностям использования теплоизоляционных материалов. Классическое чердачное перекрытие по деревянным балкам оснащается утеплителем обыкновенным столярным инструментом, в отличие от железобетона, где необходим специальный инвентарь.

Изоляция чердачного перекрытия, кроме утеплителя, требует монтажа грамотной пароизоляции и вытяжки, препятствующих образованию плесени и грибка. И если правильно соблюдать технологию при установке утепляющего материала, то воздухообмен будет гарантирован.

Варианты утепления перекрытия чердака по деревянным балкам

Конструкция чердака напрямую зависит от параметров постройки и целей, предполагающих использование этого помещения. На подкровельное пространство возлагается роль своеобразной воздушной прослойки, разделяющей теплые обогреваемые помещения от холодной кровли.

При этом пол в чердачном помещении выполняет две задачи:

Изолирующую. На чердаке дома температура воздуха почти не отличается от уличных показателей градусов. В таком случае полы несут изолирующую функцию, тем самым не допуская проникновения холодного воздуха в жилые помещения.

Несущую. В большинстве случаев перекрытие по деревянным балкам между чердачным пространством и верхним этажом дома, так же как и стены, несет в себе несущую функцию. В связи с этим оно должно быть надежным и прочным, так как по нему передвигаются люди, хранится утварь или размещается какого-либо оборудование.

Следовательно, чтобы знать допустимую нагрузку на чердачные перекрытия, необходимо произвести расчет. Затем, основываясь на их результатах, составить проект, из которого будет видно, как грамотно произвести утепление чердачного перекрытия в здании.

Выбор материала для утепления

Техника по утеплению чердака несложная, поскольку материал укладывается непосредственно на пол, в промежуток между подстропильными брусьями и деревянными балками перекрытия. В случае если планируется использовать чердачное помещение как мансарду, то тогда нужно утеплять и кровлю.

Для утепления пола между балками на чердаке применятся несколько видов утеплителей:

• Минеральная вата.
• Пенопласт.
• Пенополистирол.
• Опилки.
• Керамзит.
• Пена.

Рассмотрим каждый утепляющий товар подробнее.

Минераловатный утеплитель

Для того чтобы сберечь тепло, материал нужно разместить между паро и гидроизоляционными пленками. Пароизоляция защищает от влажных масс воздуха, которые образуются в жилых помещениях у потолка, особенно на стыке со стенами. Вторая прослойка предохраняет вату от попадания воды с крыши сквозь микротрещины и прорехи в кровле.

Утепляют чердачное помещение дома чаще всего со стороны пола, нежели – потолка нижнего этажа. Для этого минеральная вата является надежным, недорогим изолирующим материалом с большим сжатием, позволяющим прикрыть поверхность не только пола, но и балок разной формы. Продается такое утепление рулонами или плитами разной толщины.

При этом он обладает следующими достоинствами:

• Бюджетная стоимость.
• Простота при монтаже.
• В таком утеплителе не заводятся грызуны.
• Высокая пожаробезопасность материала.
• Возможность изолировать любую неровную поверхность.

В то же время при работе с минеральной ватой необходимо принимать меры защиты: одевать плотную одежду, работать в очках и защитных перчатках, а также желательно использовать респиратор.

Утепление чердака минватой

Пенопласт

Утепление чердачного помещения пенопластом является хорошим вариантом преобразования его в мансарду, пригодным для круглогодичного проживания. Такой материал обладает низкой теплопроводностью, так как выпускается в виде вспененных воздушных гранул, запрессованных в плиты.

При монтаже пенопласт должен быть нарезан таким образом, чтобы пластины плотно входили между чердачными перекрытиями. Всякие зазоры и щели становятся «мостиками» для проникновения холода, и тем самым значительно ухудшают качество утепления.

При этом необходимо соблюдать расстояние между плитой пенопласта и гидроизолирующей пленкой не менее 2-3 см. В качестве утеплителя рекомендуется использовать его толщиной 70 мм, а в регионах с суровым климатом – 100 мм.

Внимание! При установке пароизоляционной пленки нужно обратить внимание на то, чтобы она была обращена к утеплителю нужным слоем, согласно инструкции. Иначе будет произведен обратный эффект: весь пар будет направлен к изоляционному материалу.

Утепление крыши изнутри пенопластом

Экструдированный пенополистирол

При утеплении потолка жилого помещения по чердачным перекрытиям для многих строителей данный материал считается наилучшим вариантом. Этот утеплитель не вызывает затруднений при монтаже, его можно укладывать под любое перекрытие из балок.

Он также экономит пространство, так как можно обойтись в два-три раза меньшей толщиной, чем при применении той же минеральной ваты. Экструдированный пенополистирол бывает различным по виду, поскольку выпускается он разными производителями. Для утепления чердачных перекрытий плотность такого материала должна составлять около 32-34 кг/м, а его толщина – от 40 до 100 мм.

А также изготовители из пенополистирола выпускают фигурные элементы, которыми выкладываются сложные фрагменты в перекрытии чердака. Этим утеплителем удобно проводить монтаж в два слоя: первый укладывать между чердачными перекрытиями, а второй слой накладывать встык по нижнему ряду, перекрывая и деревянные балки.

Основным минусом такого утеплителя является то, что он – горючий. Для снижения пожароопасности можно укладывать минвату с пенополистиролом, или добавлять антипирин.

Утепление мансарды пенополистиролом

Керамзит

Керамзит для чердака дома – это традиционный метод теплоизоляции технического этажа. Этот материал насыпают между деревянными перекрытиями толщиной слоя не менее 150 мм. Такая масса является универсальным средством, способным изолировать конструкции полов, а также его можно использовать в качестве теплоизоляции совместно с другими сыпучими материалами.

Внимание! Керамзит достаточно легкий утеплитель, но при нанесении толстого слоя несущая поверхность перекрытия будет нести большую нагрузку.

Теплоизоляцию лучше всего проводить на стадии строительства здания, поскольку без затруднения можно гидроизолировать потолки помещений под чердаком и предусмотреть вытяжку.

Для этого на перекрытие застилают пароизоляционную пленку, чтобы защитить слой керамзита от намокания. Не рекомендуется насыпать его непосредственно на доски пола и по другой причине: во время работы и эксплуатации помещения выделяется много пыли, которая проникает в жилые комнаты.

Слой теплоизоляции из керамзита

Опилки

Опилки являются продуктом переработки пиломатериала в деревообрабатывающей промышленности. Это самое дешевое утепление для перекрытий чердаков, так как приобрести опил можно на любой лесопилке задаром. Таким образом, опилки и сейчас являются, как вариант, надежным теплоизолятором в чердачных помещениях.

На заметку! Опилки имеют органическое происхождение, следовательно, они совершенно безвредны для здоровья человека. Издавна на Руси, в качестве утеплителя на чердаках применяется опил, смешанный с глиной.

Опилки обладают следующими достоинствами:

1. Низкая стоимость теплоизоляции. Наверное, популярность такого утеплителя кроется именно из-за этого фактора: его себестоимость практически равняется расходу при транспортировке.
2. Безопасность для здоровья человека. Древесные стружки и опилки не вызывают раздражения на коже, аллергии, отравлений, чего нельзя с полной уверенностью сказать о современных утеплителях.
3. Низкий коэффициент теплопроводности. В отличие от древесины стружки обладают пористой структурой, поэтому у них заниженная проводимость тепла.
4. Простой монтаж. Для формирования теплоизолирующего слоя в перекрытиях чердака не требуется каких то особых навыков. Нужно лишь смешать опилки с глиной или известью, а затем насыпать в пространство между чердачными перекрытиями.

Единственным существенным недостатком является пожароопасность материала, несмотря на смесь с другими негорючими веществами.

Теплоизоляция из опила

Пена

В последнее время для утепления чердачного перекрытия востребованными стали два вида изоляционного материала: задувная вата и эковата. Последний материал состоит на 80% из волокон целлюлозы, производящейся из макулатуры, а 20% – из добавок, в качестве которых выступают противопожарные и антисептические компоненты.

У такого материала низкая теплопроводность, он очень легкий, и похож на обычную монтажную пену. Оба вида утеплителя обычно напыляют на доски между деревянных балок, но иногда эковата применяется гранулами в рассыпчатом состоянии. В таком случае эта смесь, как вариант, просто насыпается между балками перекрытий и уплотняется.

Пена – утеплитель для чердака

Пароизоляция

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата. Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем.

Пароизоляция под утеплитель

Технология утепления

Для правильного нанесения утеплителя следует соблюдать пошаговую инструкцию:

Шаг № 1. Произвести осмотр и при обнаружении дефектов, устранить их. Обработать доски и брус антисептиками и фунгицидами.

Обработка перекрытий чердака антисептиками

Шаг № 2. Выложить пароизоляционный материал, все просветы заклеить монтажной лентой.

Пароизоляция чердака

Шаг № 3. В проемы деревянных перекрытий на полу выложить (насыпать) утеплитель.

Укладка утеплителя в проемы

Шаг № 4. Особое внимание уделить стыкам между плитами изоляционного материала. При необходимости нанести утеплитель дополнительно.

Шаг № 5. С напуском уложить гидроизоляционную пленку, стыки скрепить монтажной лентой.

Гидроизоляция мансарды

Шаг № 6. Отдельно установить утеплитель на вентиляционный канал, трубы дымохода в виде базальтовой ваты, перлита, а сверху желательно установить специальный гофр.

Утепление воздуховода на чердаке

Монтаж деревянных балок чердачного перекрытия

Перекрытия чердака призваны отделить жилые комнаты от подкровельного помещения. Они не пропускают холодный воздух, поэтому основной задачей является их теплоизоляция. А также на чердаке часто устанавливается различное оборудование.

В связи с этим, еще одной немаловажной задачей является создание прочной основы, способной выдержать данную нагрузку. Таким образом, от качественного обустройства деревянного перекрытия зависит безопасность людей, их комфортное проживание, а также – долговечность конструкции.

Монтаж перекрытий под утеплитель

Чердачное перекрытие по деревянным балкам — нормативы, требования

Согласно требованиям СНиП 31-02 перекрытия для чердака должны выдерживать теплотехнические, статистические, акустические и противопожарные условия. К тому же – быть энергосберегающими, следовательно, на перекрытия должна быть установлена надежная теплоизоляция.

Устанавливая перекрытие для чердака по деревянным балкам, нужно строго поддерживаться всех санитарно-гигиенических требований. При возведении каркаса необходимо соорудить конструкцию, а затем произвести утепление чердачного перекрытия. При этом должна сохраняться одинаковая температура между нижней частью чердачного помещения и жилой комнатой. Перепад показателей в градусах по нормативам допускается не более 4˚С.

Для конструктивных элементов чердака должен использоваться сухой, выдержанный брус сечением 100×150 или 200×250 мм, при этом влажность в нем разрешается не более 20-30%. Расстояние между несущими балками зависит от нагрузки, но обычно оно берется с интервалом от 3 до 6 метров. Кроме несущей нагрузки, деревянным перекрытиям необходим предельный запас прочности.

Деревянное перекрытие чердака

Нужно иметь в виду, что показателем наименьшей нагрузки на такие несущие балки является 100 кг/кв. м. А срок безаварийной эксплуатации деревянных перекрытий по нормативам составляет 60 лет. Он обусловлен тем, что древесина подвергается поражению от грибка и насекомых, а также изменению прочности балок под воздействием возможного конденсата.

Подробнее о нормативных требованиях по перекрытиям чердака смотрите видео:

Особенно должны быть защищены утепляющим материалом стыки между подстропильными брусьями и стеной, а также несущих балок потолка. При соблюдении всех этих условий дом прослужит вам верой и правдой долгое время.

Звукоизоляция межэтажного перекрытия — по деревянным балкам между этажами в доме

В большинстве вариантов при строительстве и обустройстве частного дома используют дерево. Экологичный материал с высокими показателями теплосбережения остается самым востребованным. При своих достоинствах, звукоизоляция деревянного перекрытия между этажами требуется во всех случаях. Переходы, панели, блоки, балки усыхают, со временем начинают скрипеть. Дерево остается хорошим проводником звуковой волны, быстро распространяя структурный и воздушный шум.

Характеристики шумов

Шум легко преодолевает перегородки и распространяется как по воздуху, так и через перекрытие, создавая звуковое колебание стен. Проектируя деревянные переходы между этажами, необходимо провести шумоизоляцию основных конструкций (лаг и балок), установить изолятор между всеми поверхностями. Каждый тип изоляции уменьшает звуковую волну определенного диапазона и физических характеристик. Чтобы правильно выбрать шумоизоляцию, необходимо понимать природу шума и пути его распространения.

1. Акустические шумы. Передаются по воздуху: это разговор, звуки от работающих приборов, проникновение  в дом звуков с улицы, определяется индексом Rw. Шумоизоляция, которая препятствует распространению междуэтажных воздушных шумов имеет показатель защиты не ниже 47 Дб.
2. Ударный или структурный шум определяется индексом Lmw, передается через стены, пол, потолок. Шумоизоляция для предотвращения ударной звуковой волны имеет характеристики защиты до 66 Дб.

Кроме этого деревянные переходы, блоки, части настила создают собственный уровень шума. Если монтаж перекрытия прошел без использования должной звукоизоляции, дерево, меняя формы, начинает двигаться, создавая акустический и структурный звук.

Типы перекрытий

Для многоквартирных домов используют бетонные блоки, шумоизоляция которых не требует такого количества работ, как звукоизоляция межэтажного перекрытия по деревянной балке. В качестве перекрытий для частных двух-трехэтажных домов используются металлические балки или блоки из дерева. Деревянная блок-балка плохой шумоизолятор, поскольку в процессе работ необходимо изолировать переход, чтобы отсечь структурный шум, который будет улавливаться от стен, и передаваться по всему дому.

Для шумоизоляции используют рубероид или листы гидроизола. Каждая балка обматывается куском материала и через прокладку устанавливается в бетонную стену.

Если в доме стена кирпичная, то используют дополнительный деревянный блок. В разрезе стена принимает такой вид:

• кирпич;
• слой рубероида;
• деревянный уплотнитель;
• обмотанный в рубероид  конец блока;
• продолжение стены.

Такой же порядок укладки шумоизолятора рекомендуется при монтаже балочного перекрытия между этажами, в домах со стенами из композитного материала, дерева, шлакоблока.

Вторым распространенным способом установить межэтажное перекрытие считается использование лаги. Деревянные брусья монтируются на балки перпендикулярно, места соприкосновения лаг и несущего блока шумоизолируются. На них стелится черновой, плавающий или основной пол. Лаги не соприкасаются со стенами и дополнительно гасят структурные волны.

Все воздушные прослойки заполняются мягким шумоизолятором, песком. Используют войлок пропитанный антисептиком, кроме задержки шума и тепла войлок препятствует гниению деревянных перекрытий и проникновению древесных жуков.

Шумоизоляция

Межэтажная звукоизоляция в деревянных перекрытиях стандартно имеет толщину от 15 см. При этом общая толщина перекрытия между этажами не менее 25 см. Конкретно для слоя волокнистого изолятора необходимо давать толщину не менее 10 см при плотности шумоизоляции от 50 кг/куб.м.

После монтажа балок и укладки плит минваты можно дополнительно уложить на пол рулонный, пробковый или войлочный настил. В коттеджах часто применяется минеральная мембрана. Правила монтажа мягких волокнистых материалов при укладке междуэтажной шумоизоляции:

1. Набить рейки 40х50 мм на вертикальной части балки снизу.
2. К рейкам нашить доски толщиной от 25 мм.
3. Обернуть балку пароизоляцией, вывести кромку пароизоляции за стык балки со стеной на 10 см.
4. Набить войлочные полосы на балку, можно использовать металлический, лучше пластмассовый крепеж.
5. Плотно уложить блоки из волокнистого материала между балками.
6. Расстелить войлочный настил поверх основы.

Независимо от материала, типа монтажа,  деревянные перекрытия обрабатываются антисептиком, перед монтажом балки покрываются олифой и сушатся при комнатной температуре 48 часов.

Основная часть шумоизоляции межу этажами уложена. Снизу поверхность готова для обшивки гипсокартоном, вагонкой, другим материалом. Для обустройства пола необходимо дополнительно сверху на слой рулонного изолятора уложить теплоизол, если планируется основной пол из доски. Когда в качестве основного пола используют ламинат, теплоизол не применяют, в качестве подложки под плиты ламината используют фанеру.

В частном доме

В отдельном доме шумоизоляцию межэтажного перекрытия по деревянным балкам часто проводят с помощью песка. Мастера называют метод спорным, поскольку песок, оставаясь хорошим шумоизолятором, поглощая все виды шумов, значительно увеличивает вес перекрытия. Для использования песка необходимо установить лаги и провести нашивку реек на нижние части балки, установить доску и укрыть контейнер под песок пароизоляцией. Песок в короб не досыпать до верхней кромки на 30–60 мм, набить войлок на лаги каркаса и установить листы фанеры, которые станут основой чистового пола.

Важно использовать строительный песок без мусора, предварительно хорошо его просушив. Песок имеет высокий коэффициент шумопоглощения и служит дополнительной тепловой подушкой.

Шумоизоляция плавающим полом

Звукоизоляцию деревянных перекрытий улучшают с помощью плавающего пола. Технология помогает улучшить параметры отсекания звука, но не может заменить полноценную шумоизляцию. Плавающий пол представляет собой поперечное перекрытие, уложенное сверху балок.

На плавающий или черновой пол укладывают рулонный войлок или панели минеральной ваты, на которые монтируется основной пол. Листы фанеры соединяются только между собой и не соприкасаются с перекрытием, между деревянными блоками монтируется войлочная прокладка. Таким способом устилают полы на чердаке и в мансарде, изолируя верхнее помещение.

Вместо листа фанеры можно использовать гипсокартон. Шумоизоляция, уложенная на пробковый настил, препятствует проникновению воздушного шума и вибраций через поверхность на 80%.

Выбор шумоизоляционного материала

При выборе шумоизоляции для полноценного отсекания вибрационных и акустических шумов между этажами в частном доме  главным критерием остается коэффициент звукопоглощения.

Наибольшим коэффициентом обладает:

• минеральная, эко-, базальтовая вата;
• войлок;
• фольгированные изоляторы;
• пробка.

Черновой пол из ДСП или ОСБ служит дополнительной шумоизоляцией, но только при правильном монтаже.  Корректное устройство чернового пола – это листы фанеры или другого материала, которые не имеют плотного стыка с лагами. Панели скрепляются между собой, соединение со стеной происходит через войлочный утеплитель. Плинтуса в такой конструкции устанавливаются не на основной пол, а монтируются в стену.

Фольгированная подложка, пробка используется как изолятор для перекрытия между первым и вторым этажом дома, а также при обустройстве чердачного пола. Материал снижает структурный шум и дополнительно сохраняет тепло.

Нормы к толщине изоляционного слоя при установке междуэтажных перекрытий частного дома:

1. Для чердачного перекрытия толщина шумоизоляции от 10 см, плотность материала от 50 кг/куб.м.
2. Для междуэтажного перекрытия жилого помещения ― толщина шумоизолятора от 20 см при плотности материала 50 кг/куб.метр. Если плотность материала выше, то толщину изоляционного слоя сокращают пропорционально.

Для потолка

С целью шумоизоляции потолка в частном доме, используют мембранный поглотитель звуков, когда нет возможности разобрать междуэтажное перекрытие и провести полную изоляцию. Мембрану укладывают на слой минеральной ваты, базальтового волокна или минплиты, на выбор и производят монтаж на потолок, подвесные опоры, которые устанавливаются в стену, несущую потолочную балку.

Монтаж мембраны выполняется по периметру к стенам, они препятствуют распространению структурного шума на 90%. Для устройства потолочной мембраны используют минвату или плиты:

• ISOVER;
• ТехноНиколь;
• Технофас.

Оптимальная толщина для устройства шумопоглощающей мембраны – 150 мм, средняя плотность 100 кг/куб.м.

Для пола

Добиться тишины в доме помогает шумоизоляция пола между первым и вторым этажом. Работы проводят на втором этаже, используются пористые и волокнистые материалы, которые препятствуют распространению ударного и акустического шума:

• стекловата;
• базальтовое волокно;
• пробка;
• целлюлозная, минеральная вата;
• БТП – базальтовые теплоизоляционные плиты.

Для шумоизоляции пола используют плиты и вату, с плотностью материала от 55 кг/куб.м. При изолировании деревянных межэтажных перегородок чаще используют пробку, войлок, толщина которых от 4 см.

При установке напольной изоляции используют фольгированное покрытие или полистирол.

Советы по монтажу

Выбирая шумоизоляцию для междуэтажных деревянных перекрытий, рекомендуется использовать огнестойкие панели минваты, базальтовой ваты, керамзит, пропитанный антисептиком войлок. Остальные рекомендации:

1. Использовать фольгированный изолятор, если применяется пористая шумоизоляция.
2. Изолировать каждый деревянный блок друг от друга, это предотвратит возникновение структурного шума.
3. Оставлять зазоры между стенами, потолком и полом, которые накрываются рубероидом, это позволит избежать трения древесины.

При монтаже следует учесть, что чем больше толщина общего слоя изоляционных прокладок, тем быстрее будет гаситься и рассеиваться звуковая волна любого диапазона.

Расчет количества материала и его стоимости

Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:

1. Толщины шумоизоляции, количества слоев основного материала.
2. Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.

Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.

Грамотно установленная шумоизоляция между этажами обеспечит тишину в доме и усилит теплосбережение.  Рынок предлагает ассортимент строительных материалов для изоляции перекрытий на стадии строительства и для отделки старых междуэтажных перекрытий, без демонтажа последних.
