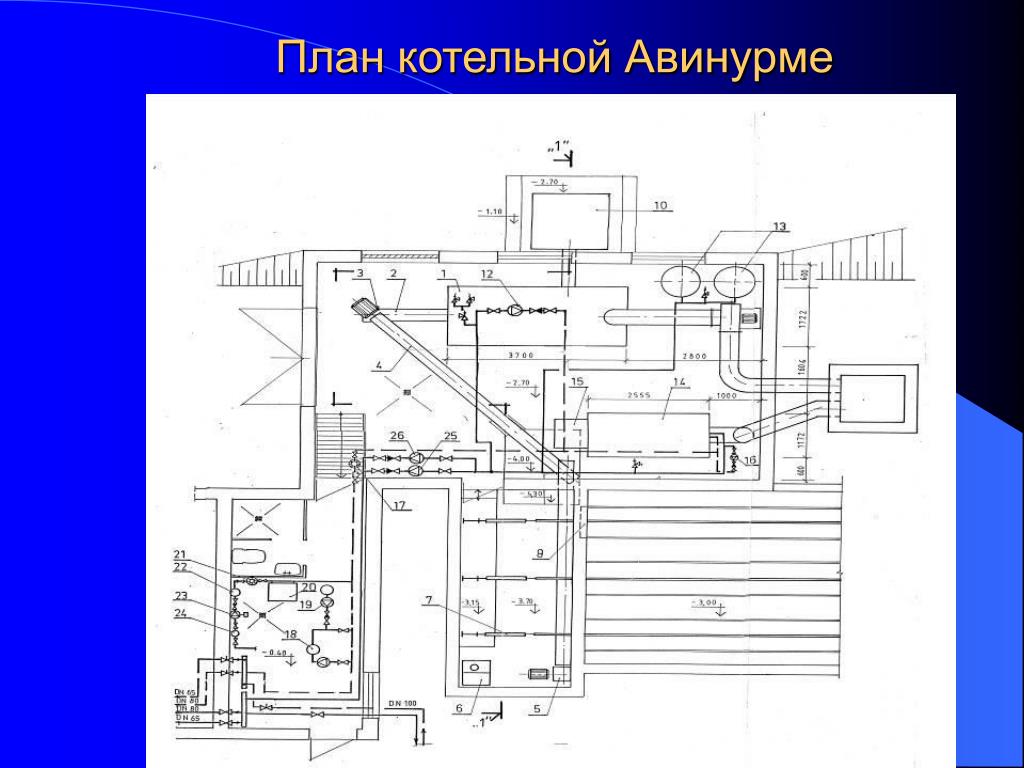

План котельной: Пример схемы водогрейной котельной с промышленными ручными котлами
Пример схемы водогрейной котельной с промышленными ручными котлами
Выбрать Модульную котельную в каталоге завода
Цена от 3 567 200
При проектировании и монтаже водогрейных котельных основным руководящим документом являются «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см²), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)» Помещения котельной должны выполнятся согласно СП 89.13330.2016 «Котельные установки»

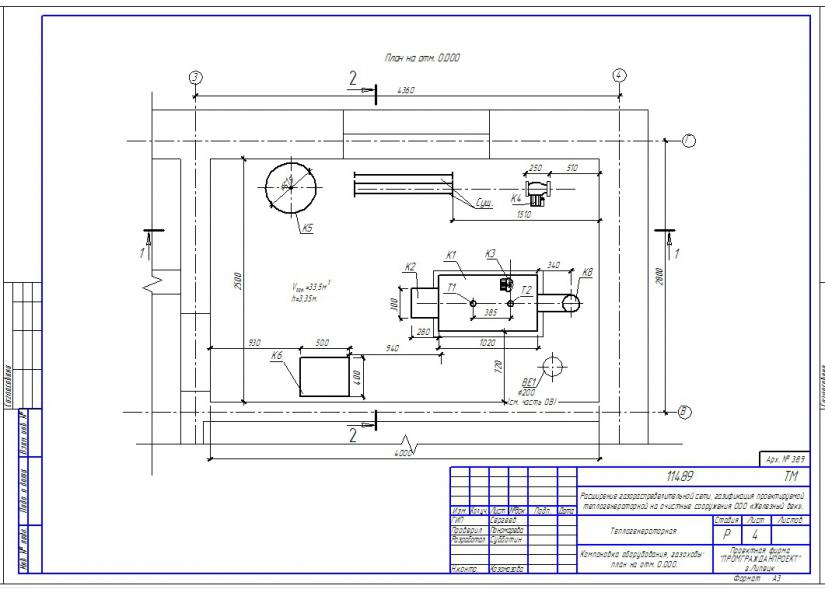

Помещения котельной, схемы расположения оборудования
Котельные бывают отдельно стоящие и встроенные.
При установке котлов в производственных зданиях, место установки должно быть отделено от остальной части помещения огнестойкими перегородками по высоте котла, но не ниже 2 м, с дверями, открывающихся наружу.
Оборудование в котельных располагается с учетом требований СП:

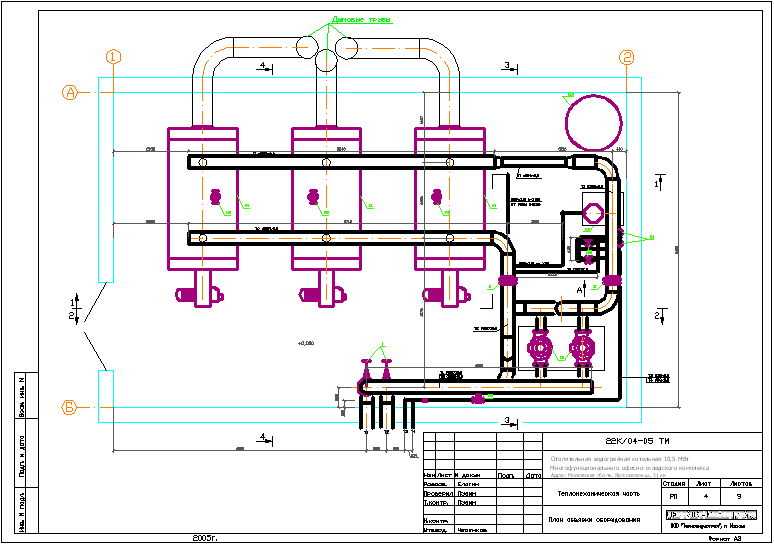

Схема водогрейной котельной с котлами КВр
- расстояние от фронтальной части котла до противоположной стены не менее 3 м, для ручных котлов КВр расстояния между фронтами котлов при расположении друг напротив друга — не менее 5 м,
- ширина прохода между котлами и между котлом и задней стеной помещения не менее 1 м;
- ширина проходов между выступающими частями котлов, выступающими частями здания, рабочими площадками и другими выступающими конструкциями не менее 0,7 м;
- для котлов, требующих бокового обслуживания, ширина проходов между котлами или между котлом и стеной помещения должна быть не менее 1,5 м;
- при отсутствии необходимости обслуживания котельных агрегатов сбоку необходимо организовать хотя бы один проход между котлами или между крайним котлом и стеной помещения.
Ширина этих проходов, а также ширина между котлами и задней стеной помещения должна составлять не менее 1 м; - при отсутствии необходимости бокового обслуживания и установке котлов вблизи стен или колонн обмуровка должна отстоять от стены помещения не менее чем на 0,7 м.
- расстояние между фронтами котлов или выступающими частями топок котлов, расположенных один против другого, должно составлять не менее 5 м, не примыкать к стене помещения, а стоять от нее не менее чем на 0,7 м.
- при размещении перед фронтом котлов насосов, вентиляторов, а также запасов твердого топлива не более чем для одной смены работы котлов ширина свободных проходов вдоль фронта котлов должна быть не менее 1,5 м, а установленное оборудование и топливо не должны мешать обслуживанию топок и котлов.
Ширина этих проходов, а также ширина между котлами и задней стеной помещения должна составлять не менее 1 м;Схема водогрейной котельной с котлами с механическими топками
- расстояние от фронта котлов или выступающих частей топок до противоположной стены для котлов с механическими топками, расстояние от выступающих частей топок должно быть не менее 2 м.
- расстояние между фронтом котлов и выступающими частями топок, расположенных друг против друга для котлов, оборудованных механизированными топками — не менее 4 м;
Схема водогрейной котельной с газовыми и жидкотопливными котлами
- расстояние от фронта котлов или выступающих частей топок до противоположной стены для газовых и жидкотопливных котлов, расстояние от выступающих частей горелочных устройств до стены котельного помещения должно быть не менее 1 м,
- расстояние между фронтом котлов и выступающими частями топок, расположенных друг против друга для котлов, на газообразном или жидком топливе- не менее 4 м, при этом расстояние между горелочными устройствами- не менее 2 м;
- для котельных, на жидком или газообразном топливе, расстояние между фронтами котлов должно быть не менее 4 м, а расстояние между горелками — не менее 2 м.
Вентиляция котельной
В котельной необходимо предусмотреть систему вентиляции котельной.
Промышленные водогрейные теплогенераторы в большом объеме расходуют воздух для сгорания твердого топлива. Вентилятор подает воздух в котел, топливо сгорает и через систему газоходов и дымовую трубу выходит наружу. Для восполнения этого воздуха необходимо обеспечить подачу наружного воздуха в котельную в объеме равном объему, подаваемому в котлы. Для этого в схеме водогрейной котельной предусматривается система, состоящая их вентилятора и калорифера, а также воздушных клапанов.
В промышленных водогрейных котельных, работающих в летний период для выработки горячей воды, должны быть оборудованы системами дефлекторов, для удаления теплого воздуха из котельной и обеспечения циркуляции воздуха в котельной.
Расчет вентиляции котельной выполняется специализированной организацией, с учетом работы котельной, нагрузки и региона расположения.
Аэродинамическая схема котельной
Аэродинамическая схема котельной
Газовоздушная или аэродинамическая схема котельной состоит из следующего оборудования:
- Вентилятор
- Водогрейный котел КВ
- Золоуловитель
- Дымосос
- Дымовая труба
Аэродинамическая схема котельной на твердом топливе
Дымососы и вентиляторы устанавливаются индивидуально к каждому водогрейному котлу.
Групповые и общие ТДМ возможно устанавливать только по результатам технико-экономических обоснований.
Тягодутьевые механизмы должны регулироваться частотными приводами. Групповые или общие тягодутьевые установки следует проектировать с двумя дымососами и двумя вентиляторами, рабочими и резервными, рассчитанным на производительность группы котлов.
Газоходы котельной и дымовая труба
В газоходах за каждым котлом устанавливается шибер с указанием положения заслонки.
Дымовая труба рассчитывается для работы котельной при ее расчетной мощности, в случае планирования дальнейшего увеличения нагрузки необходимо предусмотреть запас.
Высота дымовой трубы котельной всегда определяется на основании результатов аэродинамического расчета газовоздушного тракта. Если котельная работает в летнем режиме, необходимо проверить стабильность работы системы, возможно потребуется установка трубы меньшего диаметра для работы в летнем режиме. Кроме обеспечения тяги труба выполняет еще одну важную функцию – рассеивание вредных выбросов, образующихся при горении топлива.
Расчет концентрации вредных выбросов производится специализированной организаций. В твердотопливных котельных должны быть установлены золоуловители.
Тепловая схема водогрейной котельной
Тепловая схема водогрейной котельной
Тепловая схема котельной- изображение с помощью условных графических изображений основного и вспомогательного оборудования, последовательность его подключения линиями трубопроводов с установленной запорной и регулирующей арматурой и устройствами безопасности.
Тепловая схема водогрейной котельной на твердом топливе.
Выбрать Водогрейные котлы в каталоге завода
Цена от 230 000
На приведенной схеме изображена одноконтурная отопительная водогрейная котельная с ручными твердотопливными котлами КВр. Вы можете заказать разработку схемы водогрейной котельной специалистами нашего завода.
Предохранительные клапаны водогрейной котельной
В качестве предохранительных устройств котла применяются:
рычажно-грузовые предохранительные клапаны;
пружинные предохранительные клапаны.
Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром каждого не менее 40 мм.
Водогрейные котлы мощностью 400 КВт и менее оборудуются одним предохранительным клапаном.
Число и диаметр предохранительных клапанов определяют расчетом. Наиболее распространенные модели клапанов для котлов КВ 17с28нж и OR.1832. Место установки предохранительных устройств на трубопроводах, присоединенных к котлу без промежуточных запорных органов. При установке на котле двух предохранительных клапанов один из них — контрольный. Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.
Требования к установке контрольно- измерительных приборов в котельной
В схемах водогрейных котельных манометры следует располагать:
на входе воды в котел после запорного органа;
выходе нагретой воды из котла до запорного органа;
всасывающих и нагнетательных линиях циркуляционных и подпиточных насосов.
Термометры должны быть установлены при входе воды в котел и на выходе из него.
На выходе воды из котла термометр должен быть расположен между котлом и запорным органом.
При наличии в котельной двух и более котлов термометры размещают на общих подающем и обратном трубопроводах. В этом случае установка термометра на обратном трубопроводе каждого котла не обязательна.
Автоматика котельной
Схемы автоматического регулирования котельных должны предусматривать автоматику безопасности, сигнализацию, автоматическое регулирование, контроль, входящие в автоматизированную систему управления технологическими процессами котельной (АСУ ТП).
Мы рекомендуем при монтаже котельной устанавливать серийно изготавливаемые сертифицированные средства автоматики котельной заводского изготовления. Купить все необходимое для подключения котлов вы можете на нашем официальном сайте Котельного завода.
с бойлером, с 2 котлами
Тепловая схема котельной предназначена для графического изображения основного и вспомогательное оборудование, и взаимосвязи с помощью инженерных сетей.
Такие схемы являются обязательными при разработке проектной документации, их выполняют с использованием элементов, утвержденных СНИП.
На схеме отмечают потоки движения теплоносителя по трубам к приборам отопления, котлу, баку и насосу. На линиях указывают расположение регулирующей арматуры и приборов безопасности.
СодержаниеПоказать
- 1 Чем отличаются принципиальные и развернутые тепловые схемы
- 2 Чем отличаются схемы с закрытой и открытой системой
- 3 Схема котельной при использовании твердого топлива
- 4 План с электрокотлом
- 5 Схема с газовым котлом
- 6 Бойлер в схеме котельной
- 7 Обвязка с гидрострелкой
- 8 Схема котельной с 2 котлами
Чем отличаются принципиальные и развернутые тепловые схемы
Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения.
На таком графическом документе обозначают расходы и характеристики теплоносителей.
На развернутой тепловой схеме отражается размещенное оборудование, а также трубы, с помощью которых они соединяются, с уточнением расположения запорно-регулирующей арматуры, приборов безопасности.
В случае, когда нанесение на развернутую теплосхему всех узлов невозможно, то такую ее разъединяют на составляющие части по технологическому принципу. Технологическая схема котельной дает развернутую информацию по установленному оборудованию.
Чем отличаются схемы с закрытой и открытой системой
Основным различием открытой или гравитационной системы отопления от закрытой, считается полное отсутствие устройств для принудительного перемещения теплоносителя по трубам. Этот процесс происходит только за счет температурного расширения нагреваемой жидкости.
Состав элементов в тепловой схеме котельной с открытой схемой теплоснабжения:
- Источник отопления – водогрейный котел, работающий на твердом, жидком и газообразном топливе.
- Расширительный бак, для термокомпенсации теплоносителя.
- Переливная труба термокомпенсатора.
- Подающая (горячая) магистраль со стояками отопления.
- Отопительные приборы.
- Обратная магистраль со стояками отопления.
- Вентиль слива теплоносителя.
- Вентиль подпитки тепловой сети.
Циркуляция отопления теплоносителя, в закрытой схеме котельной установки, осуществляется благодаря циркуляционному насосу (3), который устанавливается на линии выхода воды из котла (1), как правило, в его верхней части, здесь же размещен воздушник (4). Вода, нагреваясь в котле поступает в подающий трубопровод отопления и направляется к батареям (9) через терморегулирующий кран (8).
На подающей линии устанавливают расширительный бак (7), для температурной компенсации воды при нагреве, предохранительный клапан (6), для сброса аварийного давления в сети и манометр (5) для контроля рабочего давления среды.
На отопительном приборе устанавливаются кран маевского для спуска воздушной пробки (10).
Газ к котлу поступает через газовый кран (18) и фильтр (19) для очистки энергоносителя перед форсункой горелочного устройства. Вода для подпитки в схеме водогрейной котельной поступает из водопровода (11) через вентиль (16) на фильтр для очистки от взвешенных веществ и солей жесткости. Котел оборудован линией подачи горячей воды на собственные нужды (2).
Схема котельной при использовании твердого топлива
Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.
Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.
Такая тепловая схема котельной на твердом топливе состоит:
- Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
- группа безопасности с предохранительным клапаном;
- буферная емкость;
- циркуляционный насос контура отопления;
- циркуляционный насос котлового контура;
- расширительный бак;
- запорная арматура, дренажи, воздушники;
- балансировочный вентиль;
- смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
- смесительный узел котлового контура, для оптимального режима работы котла;
- погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

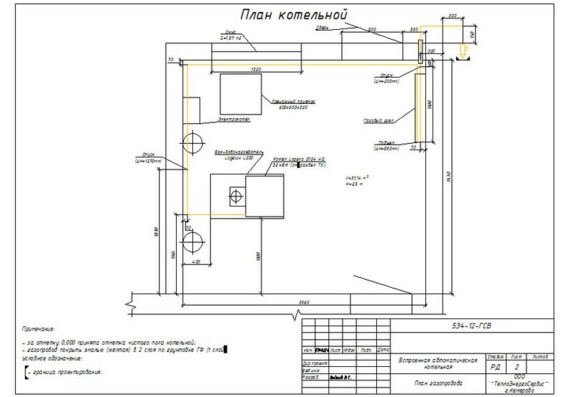

План с электрокотлом
Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.
Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».
Базовые элементы электронагрева частного дома:
- Источник отопления, электрокотел.
- Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
- Коллектор для направления воды по контурам.
- Радиаторы.
- Теплообменник для ГВС.
- Расширительный бачок, для гидрокомпенсации системы.
- Коллектор для системы «теплый пол».
- Система теплый пол.
- Фильтр очистки теплоносителя от взвешенных веществ.
- Обратный клапан.
- Циркуляционный электронасос.
- Сети электроснабжения.
- Автоматика безопасности с сигнализацией.

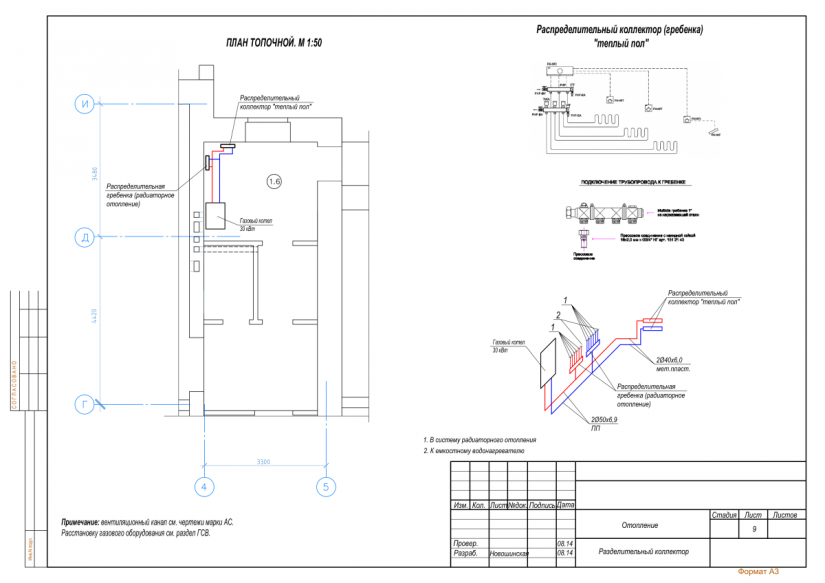

Схема с газовым котлом
Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.
Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.
Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.
Самая простая тепловая схема газовой котельной:
- Источник теплоснабжения – газовый котел.
- Подача теплоносителя к нагревательным приборам.
- Обратка теплоносителя от нагревательных приборов
- Радиаторы отопления
- Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
- Подача водопроводной воды в контур ГВС котла.
- Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
- Обратный клапан на линии обратки.
- Циркуляционный насос на линии обратки.
Бойлер в схеме котельной
Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.
В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.
В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.
Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.
Такая схема используется для всех модификаций источников нагрева, устанавливаемых и в водогрейной, и в паровой котельной.
Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.
В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.
Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.
Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.
Для защиты его от конденсата и гидравлического удара, возникающего при соприкосновении холодной воды с горячими поверхностями нагрева, в системе предусматривают защитный контур, оборудованный трехходовым клапаном.
На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

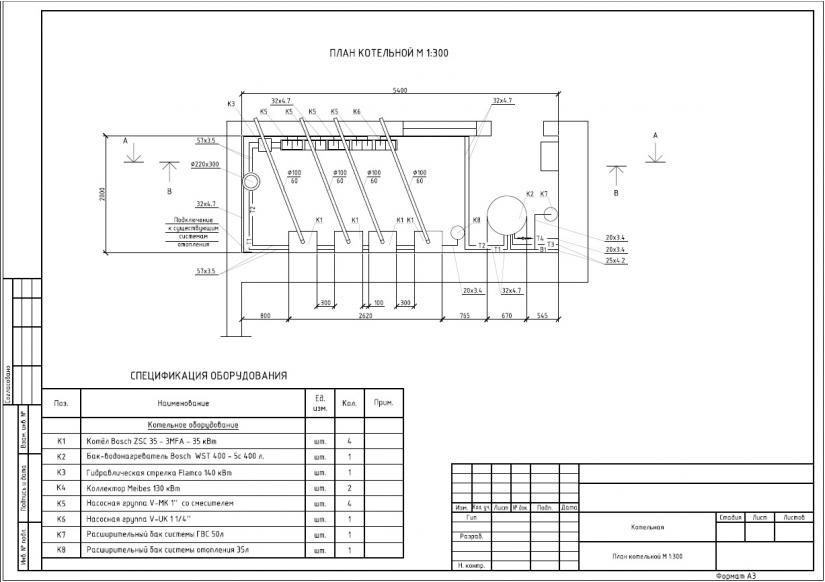

Обвязка с гидрострелкой
В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.
Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.
Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.
Комплектация тепломеханического оборудования:
- Источник теплоснабжения – 2.
- Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
- Подача теплоносителя к нагревательным приборам.
- Обратка теплоносителя от нагревательных приборов
- Радиаторы отопления.
- Система теплый пол.
- Бойлер косвенного нагрева
- Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
- Обратный клапан на линии обратки.
- Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

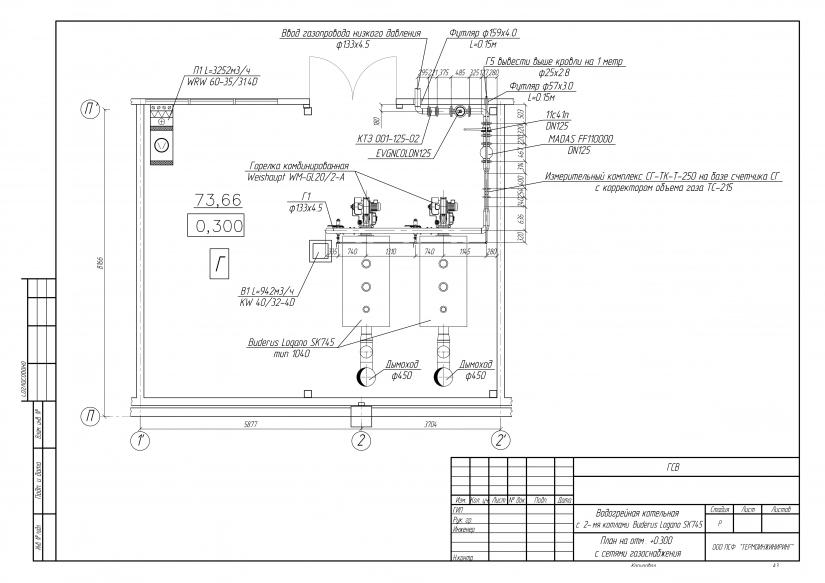

Схема котельной с 2 котлами
Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.
Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.
Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.
Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.
Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.
