Пластиковая труба для вентиляции: Воздуховоды пластиковые трубы короба

Содержание

Пластиковые вентиляционные трубы: для вытяжки, размеры

Полимерные

Вентиляционная система – обязательный элемент в любом частном доме или же квартире. Благодаря работе вытяжки в квартиру поступает свежий воздух и не скапливаются неприятные запахи. Если раньше повсеместно вентиляционные трубы изготавливались из металла, то сейчас наступила эра пластика. Пластиковые трубы для вентиляции более надежны и долговечны в использовании, чем металлические аналоги. Установка таких изделий менее трудоемка и будет стоить существенно меньше.

Вентиляционная система из пластиковых труб

Наиболее распространенное сечение – 150 мм. Пластиковые трубы оказались востребованы не только в частном доме и офисных помещениях, но и в промышленности. Главным образом на это повлияла возможность их установки в труднодоступных местах.

Cодержание статьи

  • 1 Разновидности пластиковых труб
    • 1.1 Почему в вентиляции используют пластиковые трубы?
  • 2 Условия применения пластиковых труб
    • 2. 1 Выбор по диаметру
    • 2.2 Вентиляция в доме, пластиковые воздуховоды — установка и монтаж (видео)
    • 2.3 Установка труб в систему вентиляции
    • 2.4 Похожие статьи

Разновидности пластиковых труб

По типу сечения пластиковые трубы для вытяжки в доме делятся на прямоугольные и круглые. Прямоугольные трубы имеют преимущество перед круглыми аналогами в простоте монтажа и выводе на крышу. Но если воздуховод будет предназначен для вытяжки на кухне, то лучше выбрать трубу 150 мм круглого сечения. Воздух на кухне зачастую насыщен частицами жира, которые могут оседать на стенках. Прямоугольные изделия чаще забиваются и подлежат регулярной чистке.

По материалу изделия различают такие виды труб:

  • пропиленовые. Обладают наивысшей стойкостью к агрессивным веществам среди пластиковых труб, также у них высокая прочность, что позволяет им прослужить более 25 лет;
  • поливинилхлоридные (ПВХ). Изделия из ПВХ очень легкие, устойчивы к ультрафиолетовым лучам, а главное – полностью герметичны;
  • полиуретановые. Так же как и ПВХ, легко устанавливаются в труднодоступных местах, обладают химической стойкостью и медленно износятся.
Виды пластиковых труб для вентиляции

Все перечисленные материалы экологически безопасны как для человека, так и для окружающей среды. Но есть некоторые ограничения для использования в помещениях с высокой температурой. В банях, саунах – монтируют преимущественно трубопровод ПВХ 150 мм.

В отличии от остальных пластиков, ПВХ не испытывает деформации при резком повышении температур. Сегодня пластиковую вентиляцию можно увидеть как в частном доме, так и в торговых центрах, фитнес-залах, кафе и других помещениях.

Почему в вентиляции используют пластиковые трубы?

Бесспорно, главными преимуществами пластиковой системы вытяжки является её прочность, конструктивная простота, удобность в транспортировке и возможность собрать своими руками. Особенно это касается изделий 150 мм, выполненных из ПВХ.

Полный список преимуществ:

  • пожалуй, главным свойством пластика является его полная невосприимчивость к процессам коррозии. С введением пластиковых систем проектировщику не нужно беспокоиться о том, как защитить уязвимые трубы от влияния влаги;
  • пластик стоит несравнимо дешевле, нежели металлический трубопровод, учитывая постоянно повышающуюся цену на металл;
  • монтаж пластиковых труб не требует специальных инструментов для обработки металла и может быть выполнен своими руками без привлечения специалистов;
  • пластик не обладает статикой, что исключает притягивание к его стенкам частиц пыли;
  • имеют эстетичный вид и могут варьироваться по цветовой расцветке. Так вы сможете подобрать трубы под индивидуальные особенности своего интерьера;
  • не нуждается в специальном уходе, легко моется и очищается.

Недостатки:

  • огнестойкость пластика очень низка, и потому трубы ПВХ нельзя устанавливать в пожароопасных местах, где возможен контакт с открытым огнем. Из-за этого полимеры плавятся без возможности восстановления;
  • не так прочны, как изделия, изготовленные из алюминия.

Условия применения пластиковых труб

Вентиляция из пластиковых труб может использоваться в зданиях со сложными архитектурными особенностями, но для такого применения будет необходим точный расчет и подгонка под заданные размеры. Для помещений с большими объемами циркуляции воздуха целесообразно использовать трубы большого сечения, тогда как для обычных жилых помещений, частного дома, подойдут изделия диаметром 100 мм, 150 мм.

Пластиковые трубы используют в условиях естественной, нагнетательной и всасывающей вентиляции. Учитывается повышенная герметичность установок, потому допускается использование менее мощных и, соответственно, более дешевых вентиляторов. В них отсутствует возможность потери воздуха, а также «подсосы». Гладкие стенки изделий способствуют снижению уровня шума, что положительно сказывается на комфорте труда.

Пластик не используется в помещениях, где температура превышает 90 градусов. В таких случаях применяется инженерная система, при которой вентиляция устанавливается за пределами помещения.

Для монтажа пластиковой вентиляции обязательно понадобятся:

  • прямоугольные муфты, играющие роль соединителей;

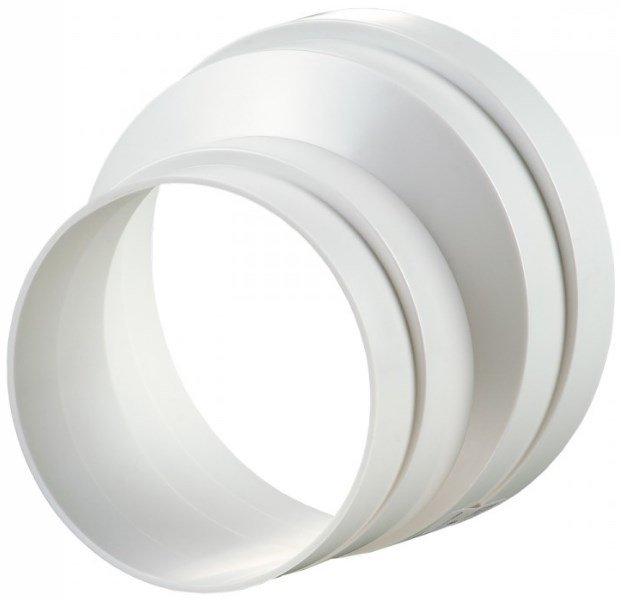

  • редукторы, выступающие как аналоги переходников;
  • вертикальные колена;
  • решетки со встроенным обратным клапаном, их функция – забор воздуха;

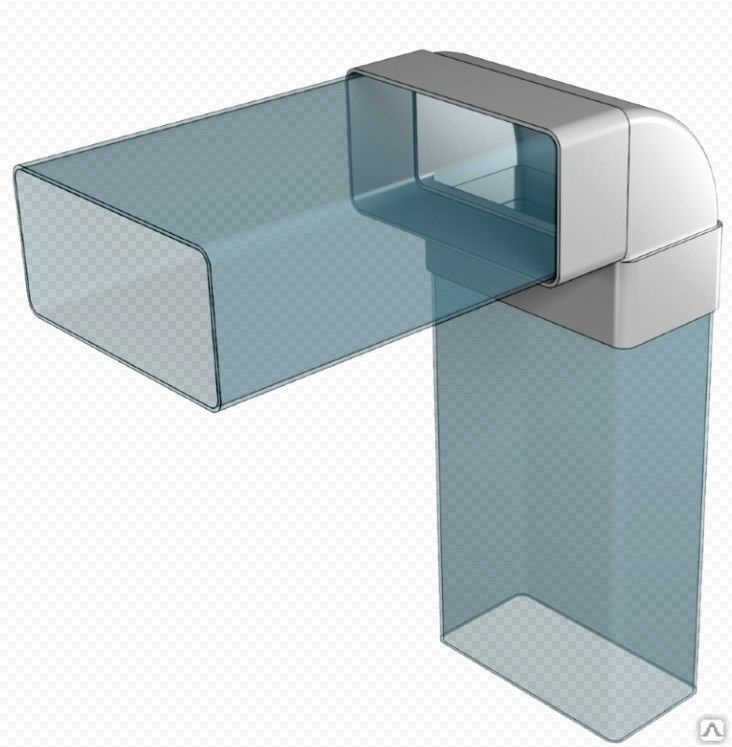

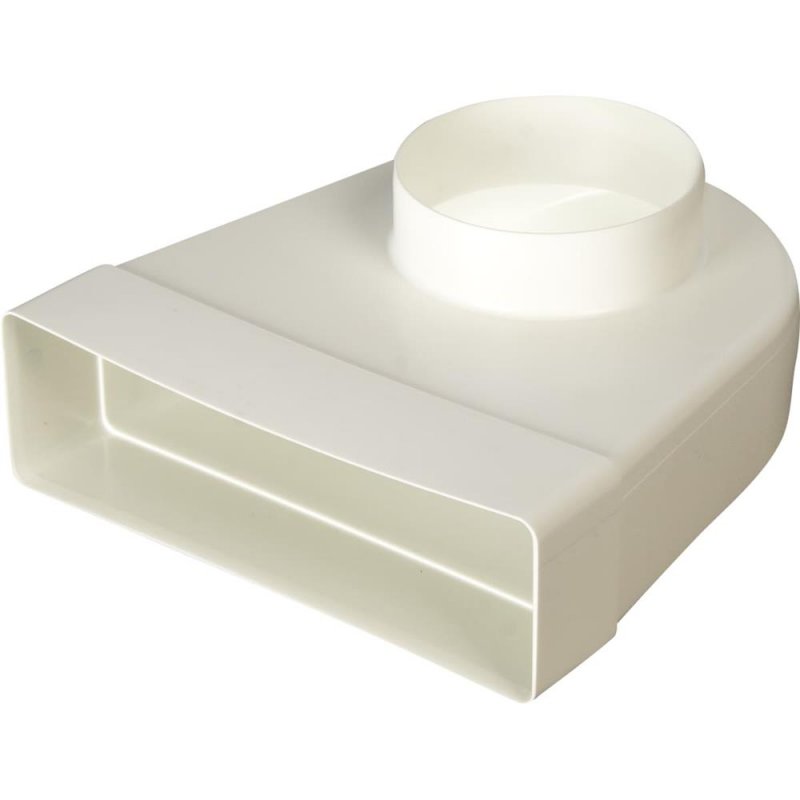

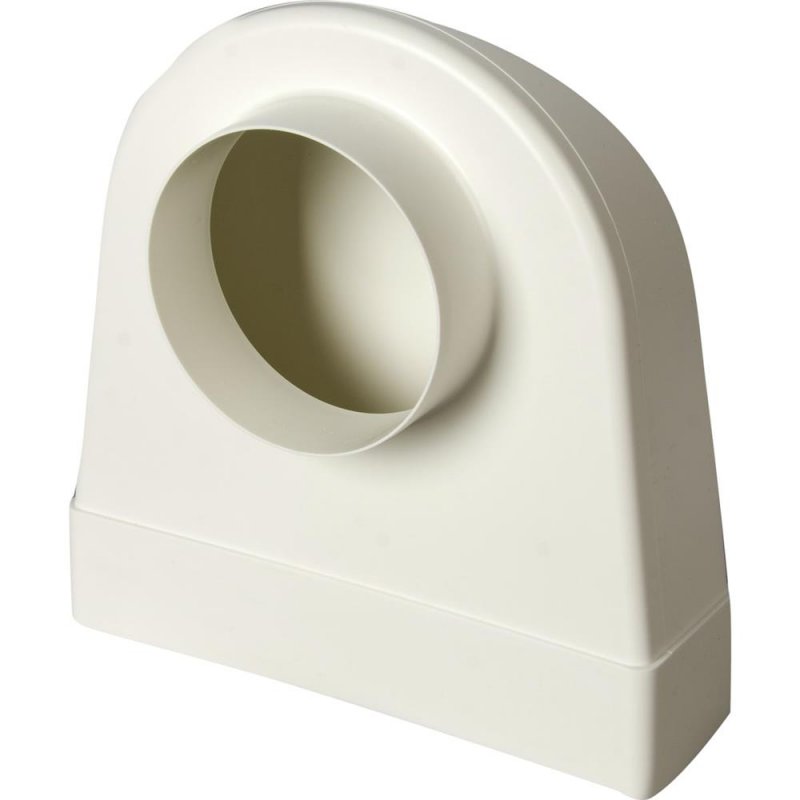

  • переходники для изменения круглого сечения на прямоугольное;
  • соединители, имеющие обратный клапан, в основном применяются в нагнетательных и всасывающих системах;
  • прямоугольные тройники, которые заменяют круглые фитинги.
Элементы вентиляционной системы

Кроме этого, рекомендуется приобрести специальный герметик, для обеспечения плотной стыковки всех швов и соединений в вентиляционной установке. Соединения производятся вручную, уменьшая время и затраты на выполнение работ в доме. Эксплуатация и техобслуживание отличается простотой, ремонтные работы можно проводить своими руками, а межремонтный период увеличен.

Выбор по диаметру

Монтаж любого устройства начинается с проекта, и вентиляционные системы – не исключение. Обязательно должны быть учтены тип помещения, в котором будет производиться монтаж, его особенности, а также мощность устанавливаемой вытяжки.

При установке вытяжки в частном доме, прежде всего нужно определиться с типом и диаметром вентиляционной трубы. Диаметр – наиболее важный элемент трубы, он не должен быть меньше, чем выходное отверстие. Если эти размеры не соблюдены, то вероятно увеличение нагрузки на рабочий мотор, следствием чего будет повышение уровня шума от работы вентиляции.

Оптимальная площадь сечения рассчитывается по формуле: S = 0.9L, где S – площадь сечения; L – скорость воздуха.

Чем длиннее будет воздуховод, тем пропорционально меньше будет эффективность работы вытяжки в доме. Повороты на 90 градусов уменьшают производительность системы на 10%. Нельзя допускать поворота больше чем на 90 градусов, в таком случае отток воздуха будет неправильный.

Чтобы воздух, уже отработанный вентиляцией, не попадал обратно в систему, следует установить обратные клапаны. В идеале, производительность не будет снижаться, если установить трубу длиной не более 3 метров, с круглым сечением и диаметром 150 мм. Вентиляционные системы в частном доме, расположенные на крыше, необходимо изолировать от возможных осадков.

Вентиляция в доме, пластиковые воздуховоды — установка и монтаж (видео)

Установка труб в систему вентиляции

Монтаж пластиковых труб происходит по следующим этапам:

  1. Закупаются материалы, проводится расчет и планирование проекта.
  2. На противоположных стенах вырезается по отверстию. Позже через них будет проведена труба 150 мм для вытяжки.
  3. Воздуховод крепится к поверхности при помощи обхватывающих хомутов и кронштейнов.
  4. Устанавливают саму вытяжку, оснащенную обратным клапаном и вентилятором.
  5. К непосредственно вытяжке проводят пластиковую трубу.
  6. К устройству, которое вбирает воздух, последовательно подсоединяют фильтр, калорифер, кондиционер.
  7. Воздуховод соединяется в единую систему с устройством ввода.
  8. По желанию устанавливается дополнительная шумоизоляция.

Детали соединяются при помощи фитингов, укрепляются герметиком. Важно предварительно подобрать все нужные для сборки системы фитинги. Сложные конструкции рекомендуется предварительно собрать на полу.

На крыше здания целесообразно установить «грибок», предупреждающий попадание влаги в систему и регулирующий циркуляцию воздуха. Собрать систему вентиляции своими руками не составит большого труда, если ответственно соблюдать последовательность технологии.

Похожие статьи

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

  • 1 Воздуховоды из пластика: из каких материалов делают
  • 2 Плюсы и минусы, область применения
    • 2.1 Где можно использовать
    • 2.2 Достоинства и недостатки
  • 3 Сечение пластиковых воздуховодов и их размеры
    • 3.1 Сечение круглых пластиковых воздуховодов
    • 3.2 Сечение прямоугольных вентиляционных труб
    • 3.3 Что лучше: круглый или прямоугольный воздуховод?
  • 4 Особенности монтажа
    • 4.1 Фасонные элементы и крепление к стене и потолку
    • 4.2 Особенности сборки

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

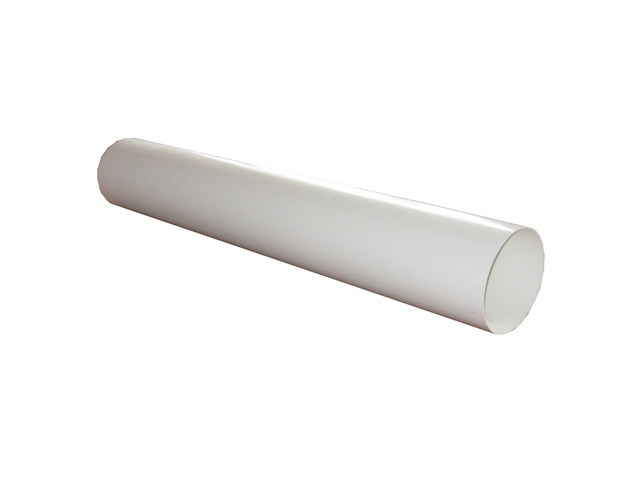

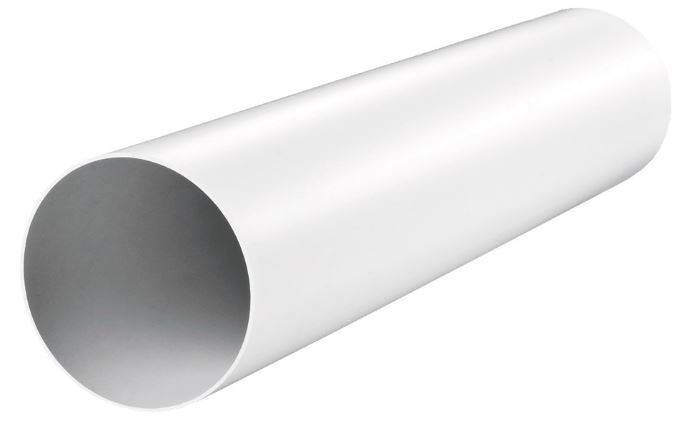

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Вентиляционные трубы ПВХ — размеры, цена, диаметр | Каталог труб

Автор Trubtraid.ru Опубликовано Обновлено

23. 04.2018

Каналы, применяемые для вентиляции из ПВХ пользуются достаточно масштабной популярностью у современных потребителей (как отечественных, так и зарубежных), которая была достигнута благодаря следующим преимуществам рассматриваемого товара.

Преимущества изделий ПВХ для вентилирования помещений:

  • Максимально гладкая структура внутренней поверхности. Данная особенность значительно сокращает возможность засорения канала в процессе непосредственного использования, а также делает сопротивление работе вытяжных приборов минимальным, что само по себе продлевает их фактических срок службы;
  • ПВХ не подвержен коррозии. По большому счету, «долголетие» поливинилхлорида основывается именно на этой его особенности;
  • Изделия из рассматриваемого материала не способствуют образованию конденсата, что является очень важным преимуществом если учесть, что к таким каналам подключаются электрические вытяжки;
  • Вентиляция из такого сырья формирует гораздо меньший шумовой фон в процессе эксплуатации, чем её аналоги, смонтированные из других материалов;
  • Рассматриваемая конструкция, смонтированная из ПВХ деталей, отличается повышенным эксплуатационным ресурсом, если сравнивать с металлом. Срок фактического использование в 50 лет гарантируется производителем;
  • Благодаря предельной простоте и высокой практичности рассматриваемых материалов, выполнить сборку такой конструкции может совершенно любой человек, даже при полном отсутствии опыта подобных работ;
  • Эстетичный внешний вид как отдельных деталей, так и готовой системы, позволяют применять такую продукцию на разных этапах ремонта и даже после его завершения;
  • Благодаря масштабному ассортименту запчастей и комплектующих, конечный пользователь имеет прекрасную возможность смонтировать совершенно любую, необходимую ему в конкретных эксплуатационных условиях, систему, не применяя при этом никаких сторонних комплектующих.

Примерная схема воздуховода для кухни.

Геометрические разновидности воздуховодов

Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно — монтажные запчасти, к которым относятся:

  • Коленообразные стыки и соединения;
  • Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
  • Тройники и другие части для ответвления дополнительных участков;
  • Переходники.

В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.

Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.

Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем:  слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.

Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору.

Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.

Сравнительно недавно вместо ПВХ активно применялись металлические аналоги, но с появлением на отечественном рынке полимеров, металлические каналы быстро уступили лидерские позиции пластиковым изделиям, поскольку разница в технических параметрах и стоимости оказалась в пользу современной продукции.

Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.

Разнообразие изделий

Сортамент рассматриваемых изделий достаточно масштабен не только для того, чтобы в полной мере удовлетворить потребности потребителя, но и сбить его с толку в процессе выбора продукции необходимых диаметра и длины. Для тех мастеров, которые пока не имеют достаточного опыта работы с таким сортаментом и способны растеряться от многообразия, ниже приведена таблица размеров (длин и диаметров).

Размеры вентиляционных труб:

Внутренний диаметр (мм)D h (наружный диаметр для круглых воздуховодов)H*B (для квадратных и прямоугольных)
3236
4044
5056
808564*94
10010565*144
12513084*164
15015585*250
100*200
17518085*350
100*250
120*210
200205105*350
120*280
150*220
250255105*350
120*280
150*220
300305150*530
190*390
350355190*550
240*420
400405240*550
300*450
450460300*490

Для большего удобства и конкретной возможности оценить характеристики продукции, стоит рассматривать как внутренний, так и наружный диаметр.


Вариации внутренних и внешних диаметров с ценами:

Внутренний диаметр (мм)Наружный диаметр (мм)Длина отрезка (мм)Ориентировочная стоимость за погонный метр (руб)
100104500, 1000, 2000200
125129500, 1000, 2000240
150154500, 1000, 2000340
200204500, 1000, 20001000

Если говорить о размерах квадратных и прямоугольных деталей для оформления воздуховодов, то больше других распространены такие товары:

  • 55*110-60*204;
  • 60*204;
  • 60*120;
  • 55*110;
  • 150-60*204;
  • 125-60*204;
  • 100-120*60;
  • 100-60*204;
  • 100-55*110.

Столь внушительное разнообразие, представленное на современном рынке строительных материалов, доступная цена и потрясающие эксплуатационные характеристики — вот ключевые преимущества перечисленного ассортимента.

В контексте данной ситуации важно отдавать себе отчет в том, что оптимальный диаметр воздуховода зависит от того, с какими объемами работы предстоит справляться конструкции, а также от того, насколько интенсивными будут эти нагрузки.

Стоит учитывать мощность приборов, если подключение таковых предполагается при монтаже системы, конечно же, стоит учитывать и габариты и специфику эксплуатации помещения, которое будет обслуживаться посредством такого объекта. Желательно, чтобы расчет системы вентиляции выполнял опытный специалист, а вот сборку можно выполнить самостоятельно.

Видео о вентиляции в доме, а также об установке и монтаже пластиковых воздуховодов:

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Содержание

  • Составляющие пластиковой вентиляционной системы
  • Плюсы и минусы воздуховодов из пластика
  • Где можно устанавливать пластиковую вентиляцию
  • Разновидности пластиковых воздуховодов и типы соединительных элементов
  • Как рассчитать размеры и сечение
  • Круглые и прямоугольные воздуховоды – какие лучше
  • Особенности сборки и монтажа пластиковых вентиляционных систем

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

  • антикоррозийные свойства,
  • небольшой коэффициент теплопотери,
  • меньшая шумность пластика, по сравнению с металлом,
  • малый вес конструкции,
  • простота монтажа и возможность воплотить сложные системы трубопроводов,
  • эстетический внешний вид,
  • отсутствие потребности в дополнительной покраске изделий,
  • длительный срок эксплуатации,
  • невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

  1. По количеству людей.
  2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • N – число людей в помещении.
  • Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
  • S – площадь помещения (в м²).
  • H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

  • Sc – размер сечения провода, который необходимо использовать (в см²).
  • L – мощность вентиляции, расход воздуха (в м³/ч).
  • V – скорость воздуха в воздуховоде (в м/с).
  • 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100 80х90 72
63х125 79
63х140 88
110 90х100 90
80х140 112
125 100х125 125
100х140 140
140 125х125 156
90х200 180
160 100х200 200
90х250 225
180 160х160 256
90х315 283
200 100х315 315
100х355 355
225 160х250 400
125х355 443
250 125х400 500
200х315 630
300 200х355 710
160х450 720
315 250х315 787
350х355 887
350 200х500 1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системыПрямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

  1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
  2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
  3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
  4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

  1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
  2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Пластиковые трубы для вентиляции: преимущества и особенности монтажа

Содержание:

  • Бытовое применение ПВХ
  • Преимущества ПВХ вентиляции
  • Недостатки пластиковой вентиляции
  • Особенности монтажа ПВХ системы

Строительно-ремонтный рынок предлагает сегодня в весьма широком ассортименте пластиковые трубы для вентиляции. Для чего они нужны и где они используются? Самый большой спрос – при монтаже канализации, водопровода, центрального газового трубопровода и систем отопления. Современный внешний вид, долговечность в эксплуатации, удобство и скорость монтажа этих изделий из пластика стали ключевыми моментами для их применения и в вентиляционных системах. Пластиковая вентиляционная система оборудуется практически во всех зданиях промышленного, общего и частного назначения – этого требуют нормы пожарной и санитарной безопасности.

Все выпускаемые нашей и зарубежной промышленностью пластиковые трубы для вентиляции полностью соответствуют нормативам санитарно-гигиенических требований.

Надежные и герметичные места соединений из пластика исключают любые протечки жидкостей или воздуха, даже под давлением.

Бытовое применение ПВХ

Не так давно для обустройства вентиляции в жилых домах использовались оцинкованные жестяные трубы. Но подверженность коррозии, плохая ремонтопригодность и ненадежность стыков стали основной причиной их замены на пластиковые прямоугольные или круглые. Сейчас промышленность выпускает синтетические вентиляционные трубы из таких материалов:

  • ПВХ (поливинилхлоридные).
  • Из полиуретана.
  • Полипропиленовые для вентиляции.

Чаще всего для построения систем вентиляции используют ПВХ трубы, которые классифицируются как изделия среднего или легкого типа. ПВХ считаются экологически чистым изделием, долговечным (период распада пластика – от 500 до 1000 лет), не опасным для здоровья человека и устойчивым к УФ излучению. Поливинилхлоридные трубы герметичны, легки в монтаже и обслуживании, трубы для вентиляции купить можно с строительных магазинах, а также, сделав интернет-заказ с доставкой.

В жилых и общественных зданиях трубы из пластика в составе вентиляционной системы могут монтироваться постоянно, но в промышленных объектах работают ограничения по их использованию. В пожароопасных помещениях I и II класса, где температура может подниматься до критических для пластика значений (800С и больше), вентиляция из пластиковых труб установке не подлежит. Для такого случая предусматривается вариант наружной системы вентиляции, которая монтируется на улице – за границей высокотемпературного помещения.

к содержанию ↑

Преимущества ПВХ вентиляции

Неоспоримое преимущество вентиляции на основе пластика – физические характеристики: маленький вес, высокая прочность, долговечность, легкий монтаж, простая транспортировка элементов системы. Поэтому инженерные службы сейчас предпочитают монтировать именно пластик, а не оцинкованные трубы:

  • Полная антикоррозийность, которая для железных труб является ахиллесовой пятой.
  • Смонтировать пластиковые трубы для вентиляции, цена которых намного ниже стоимости оцинкованных изделий, можно всего за несколько часов – в зависимости от длины воздухопровода.
  • Все физические, эксплуатационные и технологические характеристики  для вентиляции намного превосходят эти показатели для труб из металла.
  • Отечественная промышленность производит трубы для вентиляции, размеры которых подойдут для построения любой вентиляционной системы. Длина – от 3 до 12 метров, диаметр – от 16 до 1600 мм.
  • Внутренние стенки оцинкованных труб имеют шероховатости, которые, увеличивают статическое сопротивление воздушного потока в вентиляционной системе. Пластиковая система вентиляции таких недостатков не имеет. Технология изготовления рассчитана на то, чтобы получить внутреннюю поверхность без всяких неровностей, швов, стыков или шероховатостей, а обработка антистатиками дает эффект отталкивания пыли. Это значит, что необходимость периодической очистки наружной поверхности практически отпадает.

к содержанию ↑

Недостатки пластиковой вентиляции

Пластиковые трубы не лишены некоторых недостатков, поэтому при построении вентиляции их необходимо учитывать при монтаже в помещениях. Основной недостаток, на который нельзя не обращать внимания – низкая температурная устойчивость.

Если в промышленном здании или помещении предполагается прокладывать пластиковую вентиляцию в пожароопасных отделах или через них, то необходимо от пластика отказаться, и на этом участке монтировать только оцинкованные или простые железные трубы. Очевидно, что вентиляционные трубы ПВХ не выдерживают температуры, близкой к температуре плавления металла. Именно по этой причине вентиляцию в банях и саунах проводят, используя только металлические.

Поэтому технологи рекомендуют применять пластиковые воздуховоды только при монтаже системы вентиляции, которая работает в локальных помещениях, относящихся к объединенной противопожарной зоне с приемлемой температурой для полиуретана, полипропилена или пластика.

к содержанию ↑

Особенности монтажа ПВХ системы

При стандартном монтаже системы воздуховодов используются трубы и фитинги пластиковой вентиляции разных размеров. На выходе системы предусматривается установка металлической трубы диаметром 160 мм, оборудованной отводами для трубопроводов. В соответствии с требованиями санитарных и противопожарных норм система может оснащаться всасывающими или нагнетающими электровентиляторами, которые принудительно протягивают воздух.

Пластиковые трубы диаметром от 225 мм применяются в нестандартных решениях, когда необходимо считаться с архитектурными или технологическими особенностями объекта, конкретного помещения или здания. При решении таких проблем могут всплыть некоторые инженерные просчеты и недоработки, но их использование для систем вентиляции способно быстро и недорого решать такие вопросы.

Вентиляционные трубы пластиковые для вытяжки


  • ПОСЛЕДНИЕ ЗАПИСИ
  • Краски и эмали по металлу и ржавчине Пленка гидроизоляционная для крыши Как выбрать хорошую акриловую ванну Какие бывают розетки, их устройство, типы и классификация

  • РУБРИКИ
    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

Вытяжка (вытяжная вентиляция)

Одним из важнейших коммуникаций в помещении является вентиляционная система. Правильная установка труб для вентиляции кухонной вытяжки влияет на эффективность работы системы, и регулярное удаление различного запаха.

Разновидности труб для сооружения вентиляции

Для вывода воздуха можно использовать полимерные трубы гладкого вида. Также применяются гофрированные трубы из стали, такие элементы используют редко, так как они за счет своей ребристой поверхности накапливают загрязнения, и подвергаются регулярному мытью.

Трубы пластикового вида могут выходить через отверстие в стене или крыше, также существуют воздуховоды утепленного типа. Из-за повышенной влажности, и понижения температуры в зимний период, может накапливаться конденсат. Чтобы предотвратить такую проблему, выход пластиковой трубы для вентиляции необходимо утеплить. Конденсат может проникать в соединения, и стекать по трубам вниз, попадая на материалы здания, это приведет к их разрушению. Сама труба из пластика не подвергается таким опасностям.

Труба для вентиляции должна располагаться на чердачном помещении. Защиту воздуховода, который выходит на крышу, можно обеспечить самостоятельно.

Из чего состоит вентиляционная система?

Вентиляционная система включает в себя различные составляющие элементы.

  1. Воздуховод, через который осуществляется вентиляция. Такой элемент должен иметь соответствующие размеры и сечение, обычно используют трубу из пластика, так как она отличается простотой крепления. Размеры стандартного вида труб с прямоугольным типом сечения составляют 60 на 120 миллиметров, или 60 на 204.
  2. Соединительные элементы могут быть переходного и равноценного вида. Первый вид может использоваться в качестве соединения труб различного размера, в этом случае переход будет плавным.
  3. Поворотные элементы используются для того, чтобы изменить положение трубы относительно обычного положения.
  4. Тройник имеет одинаковое сечение на всех выходах, а ответвление выполнено под углом 90 градусов.
  5. Чтобы установка труб из пластика происходила быстрее, используют специальные крепежные элементы.
  6. Клапан обратного вида используют для того, чтобы правильно направить поток воздуха. Обычно такой элемент используется для предотвращения проникновения воздуха снаружи.

Также имеются различные переходные элементы с одного сечения на другое, выбор всех элементов осуществляется в зависимости от размера трубы основного вида.

Характеристика труб из пластика гладкого вида

Трубы из пластика для сооружения вентиляции являются устойчивыми к коррозии, а поверхность внутри способствует отсутствию шума при движении воздуха. Такие элементы не требуют регулярной мойки, и имеют долгий срок службы, их выводят через отверстие в стене или крыше. Воздуховоды могут иметь прямоугольный или круглый вид.

Для сооружения вытяжной системы обычно используют трубы ПВХ, они отличаются удобством установки, и транспортировки, небольшим весом, а также отсутствием щелей или отверстий, в которых скапливаются загрязнения. Но следует учесть, что использовать трубу из пластика при температуре выше 50 градусов не рекомендуется.

Труба круглого вида имеет меньшее сопротивление в сравнении с прямоугольным типом сечения. В качестве соединительных элементов используют переходники Г-образной формы. Качество соединения повышается при использовании герметика.

Характеристики труб из пластика гофрированного вида

Трубы гофрированного вида имеют основное отличие, они являются самыми простыми в установке, для соединения или изменения направления не требуется специальных элементов. При самостоятельной установке используют хомуты круглого вида, которые стягивают болтами. Один крайний участок закрепляются к каналу вентиляции, который выходит на крышу, а другой край монтируют к вытяжке.

Такие трубы имеют ряд преимуществ

  1. Сечение гофры может быть больше, чем отверстие и диаметр вытяжного устройства, поэтому воздуховод плотно прижимается к переходнику с помощью хомута.
  2. Труба может растягиваться в длину, а в сложенном виде является компактной.
  3. Температура, при которой допускается эксплуатация, составляет до 120 градусов.

Необходимо учитывать, что отверстия вытяжки являются квадратными, поэтому для труб с круглым сечением, нужно приобретать специальные переходные элементы. Гофрированные трубы могут быть использованы для кухонь со сложным интерьером и планировкой. Чтобы понизить шум, трубу необходимо растянуть до максимального размера.

Какую конструкцию воздуховода выбрать?

ПВХ воздуховод должен быть меньше вытяжки по диаметру, в противном случае производительность системы понизится, а нагрузка на моторный элемент увеличиться. Труба для вентиляции не должна часто сгибаться, а длина берется максимальная. Каждый изгиб способен уменьшить эффективность работы всей системы на 10 процентов, поворот не должен быть больше 90 градусов.

Клапан обратного вида предотвращает появление обратной тяги в трубе вентиляции, а также попадание воздуха снаружи. Его ось поворотного вида располагается строго вертикально.

Максимальная длина воздуховода должна быть не более 3 метров, во время удлинения трубы на метр, происходит уменьшение КПД до 10 процентов.

Правила установки системы вентиляции

При самостоятельной установке системы вентиляции, необходимо учитывать некоторые правила.

  1. Крепления должны быть надежными, это зависит от дальнейшей эксплуатации конструкции. Крепежные элементы располагают на магистралях длинного вида через 2 метра, а на короткий тип – через метр. В домах частного вида трубы закрепляют на каждом соединении, а тройники с помощью двух хомутов.
  2. Все соединения труб из пластика должны быть герметичными, в противном случае через отверстия в комнату может проникать грязный воздух. При сооружении системы вентиляции, не используют уплотнители резинового вида. Воздух должен быть направлен к раструбному элементу.
  3. Система входа и выхода воздуха должна быть правильно организована. На вход устанавливают вентилятор, а на выход – специальную решетку. Для канала приточного вида, устанавливают только вентилятор, который помещают в трубу.

Чтобы обмен воздуха в помещении не нарушался, запрещается полностью закрывать отверстие вентиляции.

Как спрятать воздуховоды для вытяжной системы

Помимо того, что воздуховод выполняет свои функции, он должен соответствовать интерьеру. Трубы из пластика для вентиляционного устройства можно спрятать. Для этого их располагают под самым верхом, над шкафами, таким образом, элементы будут незаметными. Если трубы слишком отличаются по цвету, их можно покрасить в такой же оттенок, как и стены. Также вытяжку кухонной вентиляции можно спрятать в шкаф.

Во время планировки потолка подвесного или натяжного вида, необходимо учитывать особенности конструкции для отвода вытяжной или вентиляционной системы. Если вентиляция уже устроена, то её можно скрыть специальным коробом декоративного вида, он может иметь различные цвета, формы, а также это поможет обеспечить беспрепятственный доступ к устройству. Таким методом маскируют трубу из пластика гофрированного вида, так как она выглядит не очень красиво.

Все элементы можно приобретать в комплектации сразу, при этом они имеют одинаковый цвет, и маскировка не требуется. Трубы для вентиляционного устройства используются пластиковые, они не создают вибрации, при выходе воздуха, на стены не оказывается нагрузка, так как элементы имеют маленький вес, к тому же существуют отличия в простоте укладки.

Особенности воздуховодов из пластика

Вначале трубы из пластика были круглыми и прямоугольными, первые имели только 200 диаметр, а вторые отличались такими размерами, 60 на 200 миллиметров. В настоящий момент размеры труб из пластика могут быть разнообразными, и достигать 900 миллиметров.

Во время производства таких элементов, используются полимерные составы, поливинилхлорид или полипропилен. Такие составы не оказывают никаких значительных отличий при эксплуатации, поэтому отдавать предпочтение тому или иному полимеру нет смысла.

Трубы из пластика имеют множество преимуществ

  1. Незначительный вес.
  2. Хороший вид.
  3. Устойчивость к химическим элементам, и долгий срок службы.
  4. Легкость при установке.
  5. Невысокая стоимость.

Трубы из пластика для вентиляционного устройства легче металлических элементов. Это дает возможность легко установить все элементы, а транспортировка не составит особого труда. Также внутреннее покрытие труб из пластика является гладким, поэтому потеря давления будет минимальной, а степень загрязнения уменьшается. Трубы из пластика не требовательны к постоянному уходу. Оцинкованные или металлические элементы имеют небольшую внутреннюю шероховатость, поэтому быстро загрязняются. И требуют постоянной мойки.

Если в комнате предусмотрен вентиляционный канал открытого вида, то его внешний вид имеет большое значение, он должен гармонировать с интерьером в помещении. Трубы из пластика имеют приятный вид, могут подбираться по цвету или подвергаются дальнейшей окраске.

Каналы прямоугольного вида, имеющие белый цвет имеют не выраженный вид, а также экономят место за счет своей конструкции, могут подходить к любому интерьеру. По сравнению с пластиком, оцинковка по истечении времени теряет свой красивый вид, становится тусклой, и окисляется. Элементы из пластика не подвергаются таким проблемам, и сохраняют свой вид длительное время.

Такие полимеры, как полипропилен или ПВХ отличаются особенными физическими свойствами, являются устойчивыми к воздействию химических элементов, коррозии, и влажности, не способны окисляться. Трубы из пластика могут применяться на крупных производствах химической технологии, так как оцинковка не является подходящим материалом, устойчивым к кислотам и щелочам. При использовании ПВХ труб в домашнем быту, срок службы таких элементов очень долгий, а сама система является практичной, и не требует постоянного мытья.

Таким образом, трубы из пластика сохраняют свой внешний вид длительное время, не подвергаются коррозии, при их укладке, нет нагрузки на несущие элементы, установка системы вентиляции происходит быстро и легко в связи с небольшим весом элементов. Внутренняя часть труб является гладкой, это способствует легкому прохождению воздуха, без громкого шума. Но необходимо помнить, что при укладке труб из пластика, нужно соблюдать все правила, соединения должны быть герметичными, для этого используют специальные составы. В противном случае часть воздуха, предназначенного на выход, будет попадать в помещение.

Вентиляционный канал ПВХ и ХПВХ



Вентиляционный канал ПВХ и ХПВХ

Эффективное решение для систем промышленной вентиляции, защищающее рабочих и окружающую среду от загрязненного воздуха.

  • Низкая стоимость монтажа по сравнению с неагрессивным металлом
  • Небольшой вес упрощает обращение, установку и снижает трудозатраты
  • Низкие требования к техническому обслуживанию в течение продолжительных периодов эксплуатации процессов, защищая работников и избегая любых опасностей для окружающей среды, связанных с загрязненным воздухом. Доступны размеры от 6 до 24 дюймов.

    Top Resources

    CATALOG
    • Каталог промышленных продуктов

    Брошюры
    • .
      • Техническое руководство по виниловому процессу

      Химическая стойкость
      • PVC Chemical Resistance Guide
      • CPVC Chemical Resistance Guide

      Information Bulletin
      • Industrial Overview Bulletin
      • PVC Ventilation Duct Fittings
      • PVC Ventilation Duct Butterfly Dampers
      • CPVC Ventilation Duct

      Submittal Data Sheets
      • Лист технических данных для труб и фитингов для вентиляционных каналов из ПВХ
      • Лист технических данных для труб для вентиляционных каналов из ХПВХ

      PRODUCT DETAILS

      Applications:

      • Semiconductor & Electronics
      • Pharmaceutical manufacturing
      • Chemical processing
      • Pulp & Paper
      • Wastewater Treatment Plants
      • Metal plating & finishing

      PVC Features

      • Экструдированный бесшовный воздуховод из ПВХ всех стандартных диаметров от 6 » до 24 »
      • Класс ячеек ПВХ 12454 в соответствии с ASTM D1784
      •  Для использования в промышленных и общественных системах удаления дыма, требующих высокой устойчивости к агрессивным парам
      •  Низкие затраты на установку по сравнению с неагрессивными металлами
      •  Малый вес обеспечивает более длительные пробеги и ускоряет установку с помощью простых инструментов и методов трубопровода
      •  Низкие требования к техническому обслуживанию в течение длительного срока службы периоды
      • Трубный компаунд из ПВХ имеет рейтинг медленного распространения пламени 10 в соответствии с CAN/ULC S102. 2

      Характеристики ХПВХ

      • Экструдированный бесшовный воздуховод из ХПВХ во всех стандартах диаметры от 6 » до 16 »
      • ХПВХ выдерживает температуру отработавших газов до 200°F
      • ХПВХ класса ячеек 23447 согласно ASTM D1784
      • ХПВХ инертен к большинству минеральных кислот, оснований, солей и алифатических углеводородов и выгодно отличается от других неметаллов в агрессивных химических средах
      • Низкая стоимость установки по сравнению с неагрессивными системами из экзотических металлов и PVDF
      • Малый вес обеспечивает простоту обращения и установки, снижает транспортные и трудовые затраты
      •  Низкие требования к техническому обслуживанию в течение длительного сервисного периода
      •  Corzan ® трубный компаунд из ХПВХ имеет рейтинг низкого распространения пламени 10 и класс образования дыма 25 в соответствии с CAN/ULC S102.2
      •  Corzan ® трубный компаунд из ХПВХ соответствует

      СПЕЦИФИКАЦИИ

      Трубы и фитинги для вентиляционных каналов из ПВХ

      Область применения

      Область применения

      Этот лист технических характеристик охватывает требования производителей фитингов для труб и вентиляционных каналов из ПВХ. Эта труба соответствует или превосходит все применимые стандарты ASTM и ULC.

      Материалы из ПВХ

      Жесткий ПВХ (поливинилхлорид), используемый при экструзии вентиляционных труб, соответствует требованиям к материалам ASTM D1784 (ранее Тип 1, Класс 1) и имеет класс ячеек 12454.

      Сырье используемые при экструзии, должны содержать стандартные количества цветного пигмента, стабилизаторов и других добавок. Компаунд для труб также должен иметь рейтинг распространения пламени 10 при испытаниях в соответствии с CAN/ULC S102.2.

      Маркировка

      Вентиляционная воздуховодная труба из ПВХ маркируется в соответствии с указанным выше применимым стандартом с указанием размера трубы, обозначения материала, соответствия стандарту, а также названия производителя или товарного знака.

      Спецификация образца

      Все вентиляционные трубы из экструдированного ПВХ должны быть изготовлены из ПВХ-компаунда, соответствующего стандарту ASTM D1784 (ранее тип 1, класс 1) и иметь класс ячеек 12454. Компаунд, используемый для экструзии вентиляционных труб из ПВХ, должен соответствуют CAN/ULC S102.2 и имеют рейтинг распространения пламени 10,

      Все трубы и фитинги должны быть произведены одним производителем, поставляемым IPEX.

      Вентиляционная труба из ХПВХ

      Область применения

      Данная спецификация охватывает требования производителей вентиляционной трубы из ХПВХ. Эта труба соответствует или превосходит все применимые стандарты ASTM и ULC.

      Материалы ХПВХ

      Жесткий ХПВХ (хлорированный поливинилхлорид), используемый при экструзии труб вентиляционных каналов, соответствует требованиям к материалам ASTM D1784 и имеет класс ячеек 23447.

      Сырье, используемое для экструзии, должно содержать стандартные количества цветного пигмента, стабилизаторов и других добавок. Компаунд для труб должен быть марки Corzan. Компаунд трубы также должен иметь рейтинг распространения пламени 10 и класс дымообразования 25 при испытаниях в соответствии с CAN/ULC S102. 2. Соединение Corzan CPVC внесено в список FM 4910 «Протокол испытания воспламеняемости материалов для чистых помещений».

      Маркировка

      Вентиляционная труба из ХПВХ маркируется в соответствии с указанным выше применимым стандартом с указанием размера трубы, обозначения материала, соответствия стандарту, а также названия производителя или товарного знака.

      Спецификация образца

      Все экструдированные трубы вентиляционных каналов из ХПВХ должны быть изготовлены из компаунда ХПВХ, соответствующего ASTM D1784, и иметь класс ячеек 23447. Компаунд, используемый для экструзии вентиляционных каналов из ХПВХ, должен соответствовать CAN/ULC S102.2. и имеют рейтинг распространения пламени 10 и класс образования дыма 25. Соединение Corzan CPVC внесено в список FM 4910 «Протокол испытаний на воспламеняемость материалов для чистых помещений».

      Все трубы должны изготавливаться с использованием компаунда Corzan и производиться одним производителем в соответствии с поставкой IPEX.

      Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей

      Трубы из ПВХ, АБС или ХПВХ

      По

      Боб Формисано

      Боб Формисано

      Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

      Узнайте больше о The Spruce’s Редакционный процесс

      Обновлено 21.03.22

      Рассмотрено

      Ричард Эпштейн

      Рассмотрено Ричард Эпштейн

      Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

      Узнайте больше о The Spruce’s Наблюдательный совет

      Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы и поэтому нуждаются в металлических вентиляционных трубах или дымоходах. Напротив, современные высокоэффективные конденсационные печи выбрасывают гораздо более холодные газы, и для их выпускных отверстий требуются только пластиковые трубы, такие как нержавеющая сталь, ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также имеют пластиковую трубу для зоны впуска, и все типы используют третью пластиковую трубу для отвода коррозионно-активного конденсата, образующегося в процессе горения. Для некоторых высокоэффективных котлов и проточных водонагревателей требуется трубопровод из нержавеющей стали. В руководстве по установке каждого производителя указано, что требуется.

      Поскольку не существует универсальных стандартов для выхлопных и впускных труб высокоэффективных печей, отсутствует ясность и отчетность в отношении утвержденных строительных стандартов для этого материала трубопроводов. При установке этого типа печи лучше всего следовать спецификациям труб производителя, а также любым местным строительным или водопроводным нормам.

      Предупреждение

      Существуют местные и муниципальные стандарты, поэтому целесообразно обратиться к квалифицированной лицензированной компании для установки, особенно когда речь идет о выбросе углекислого газа.

      Типы высокоэффективных систем вентиляции печи

      Существует два типа конденсационных печей: двухтрубные, или системы с прямой вентиляцией, и однотрубные системы, которые имеют непрямую вентиляцию.

      • Система прямой вентиляции (двухтрубная):  Двухтрубная система наиболее распространена в системах отопления домов. Он обеспечивает прямое впускное отверстие, которое подает наружный воздух в герметичную камеру сгорания с помощью одной трубы, а вторая вентиляционная труба обеспечивает герметичный выпуск выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят через стену вашего дома. Вентиляционные отверстия также могут располагаться над крышей.
      • Однотрубная система:  Однотрубная система с непрямой вентиляцией (называемая атмосферной) используется там, где нет реальной необходимости в отдельном воздухозаборнике для горения. Он имеет вентиляционную трубу для выхлопных газов, но использует некондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки для воздуха для горения. Эти печи обычно устанавливаются в некондиционируемых помещениях, таких как гараж, подвальное помещение, подвал или чердак, где имеется достаточное количество окружающего воздуха для обеспечения горения. Вентиляционные отверстия всегда подключаются к кирпичному или стальному дымоходу, который проходит над линией крыши.

      Зачем конденсационным печам нужна труба для конденсата

      Высокоэффективные конденсационные печи имеют двухступенчатое сжигание, чтобы извлечь как можно больше тепловой энергии из горящего газа. После первой ступени горячие выхлопные газы проходят через вторую стадию сгорания, в результате чего выхлопные газы имеют очень мало тепла. Этот процесс создает конденсат или влагу из теплообменника печи. Конденсатная труба отводит влагу в слив в полу, бытовую дренажную трубу или небольшой конденсатный насос.

      Почему в печах используются пластиковые трубы

      Конденсационные печи относятся к приборам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется вытяжной вентиляционный двигатель, который проталкивает выхлопные газы через вентиляционную трубу, создавая положительное статическое давление в вентиляционном отверстии. В конденсационной печи образуются сконденсированные выхлопные газы, содержащие воду и двуокись углерода, которые вместе образуют угольную кислоту, что приводит к образованию коррозионно-активного конденсата. Поэтому производители печей рекомендуют только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.

      Подходящие материалы для вентиляционных и конденсатных труб включают ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и пластиковую трубу из АБС (акрилонитрил-бутадиен-стирол) в зависимости от указанной температуры выхлопных газов печи. Эти различные пластмассы имеют разные максимальные рабочие температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ имеет самый высокий показатель при 194 градусах, а АБС-пластик находится между ними при максимальной рабочей температуре 160 градусов. Отказ трубы, такой как провисание или утечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.

      Как повысить эффективность дренажных систем с помощью AAV (клапана подачи воздуха)

      Путаница вокруг отраслевых стандартов

      В разделе 503.4.1.1 (IFGS) Международного кодекса по топливному газу говорится: «Пластиковые трубы и фитинги, используемые для вентиляции приборов, должны быть установлены в соответствии с инструкциями по установке изготовителя приборов». Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продуктов, они оставляют на усмотрение подрядчика по установке определить, какую пластиковую трубу использовать.

      По иронии судьбы, несмотря на то, что наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также не существует официальных стандартов ASTM для пластиковых труб, используемых для отвода дымовых газов. Даже когда производитель печи ссылается на агентство по стандартизации и стандарт, например ASTM D1785 для труб из ПВХ сортамента 40, стандарт предназначен только для установки трубы. В стандарте ASTM D1785 для Графика 40 (применительно к сантехническим дренажным трубам) говорится: «Настоящая стандартная спецификация для труб из ПВХ не включает требования к трубам и фитингам, предназначенным для отвода дымовых газов».

      Коды и рекомендации для конденсационных печей

      Строительные нормы как на национальном, так и на местном уровне, по-видимому, уступают производителям печей указание того, какие пластиковые трубы можно использовать в качестве низкотемпературных вентиляционных отверстий с их продуктами. Помимо рекомендаций, именно подрядчик по установке в конечном итоге определяет, какую пластиковую трубу использовать.

      Несмотря на путаницу, безопасная практика предполагает использование труб из ПВХ сортамента 40 для воздухозаборника печи и ХПВХ для дымохода,    с учетом более высокой рабочей температуры. Таким образом, в случае возникновения проблемы с печью, из-за которой температура выхлопных газов превышает расчетную, система вытяжной вентиляции имеет почти на 40% больше мощности для обработки избыточного тепла, прежде чем оно достигнет точки, при которой может выйти из строя.

      Можно ли вентилировать вентилятор в ванной комнате с помощью трубы из ПВХ – HVAC-BUZZ

      В то время как горячая ванна или душ могут быть полезны для души, горячий и влажный воздух в закрытом помещении, таком как ванная, может нанести вред. Неприглядная плесень и грибок могут появиться на поверхностях ванной комнаты из-за недостаточной вентиляции. Это можно исправить с помощью соответствующего вытяжного вентилятора и воздуховода.

      Правильно установленный и вентилируемый вентилятор для ванной комнаты обеспечивает удаление влажного воздуха и нежелательных запахов до того, как они станут проблемой, особенно в помещениях с плохой вентиляцией или вообще без нее. В этой статье рассматриваются требования и типы труб из ПВХ при установке вентилятора для ванной комнаты.


      Труба из ПВХ может использоваться для вентиляции вентилятора в ванной комнате при условии, что она имеет индекс распространения пламени менее 200. Труба из вспененного сердечника из ПВХ сортамента 40 является идеальным материалом для вентиляционных каналов, поскольку она предназначена для дренажа, удаления отходов и вентиляции. целей.

      Трубопровод из ПВХ, подходящий для вентилятора в ванной комнате

      В соответствии с главой 16 Международного жилищного кодекса материалы для всех воздуховодов HVAC должны соответствовать отраслевым стандартам.

      M1601.1.1.1 специально упоминает различные материалы, но в коде не упоминается использование ПВХ-пластика или нет.

      В этом разделе указано, что все материалы, используемые для надземных систем воздуховодов, должны иметь индекс распространения пламени не выше 200. ПВХ имеет низкое распространение пламени, поэтому его можно использовать в качестве воздуховода для вентилятора в ванной комнате.

      Хотя в качестве отраслевых стандартов используются коды IRC, предпочтение отдается местным нормам и правилам.

      В нашей информативной статье «Какие воздуховоды использовать для вентиляторов в ванной» объясняются различные типы воздуховодов для вентиляторов.

      Требования к трубе из ПВХ для вентиляции вентилятора в ванной комнате

      При использовании трубы из ПВХ для вентиляции вентилятора в ванной комнате проверьте действующие в вашем регионе правила относительно типа трубы, которую можно безопасно использовать. Некоторые соображения при использовании труб из ПВХ:

      • Труба из ПВХ должна использоваться только для дренажа, слива и вентиляции и подходить для самотечных систем удаления отходов.
      • ПВХ должен быть предназначен для безнапорных систем с температурой не выше 140 °F (60 °C).

      ПВХ сортамент 40 Пенопластовая труба идеально подходит для вентиляции вентилятора в ванной комнате. Этот тип трубопровода нетоксичен, прост в установке и соответствует нормам. Фитинги из ПВХ можно безопасно заклеивать и герметизировать, предотвращая утечку воды, которая может скапливаться в трубе, и причинение ущерба водой.

      Дополнительным преимуществом является то, что сердцевина из пенопласта PVC Schedule 40 имеет легкую ячеистую сердцевину и изготовлена ​​методом коэкструзии. Это означает, что в то время как стенки трубы выполнены из твердого ПВХ, внутреннее ядро ​​выполнено из вспененного (или ячеистого) ПВХ, что делает трубу легче.

      Сертифицированные трубы из вспененного ПВХ должны иметь номер сертификации ASTM F 891, выбитый на трубе.

      Трубопровод из ПВХ должен быть как можно более прямым или жестким. Изгибы трубы увеличивают статическое сопротивление, что создает проблемы для вентилятора. Если ваш дизайн включает в себя изгибы, используйте длинные широкие изгибы, а не короткие изгибы, чтобы улучшить кровообращение.

      В нашем информативном руководстве «Как должны вентилироваться вентиляторы для ванных комнат: полное руководство» содержится дополнительная информация о вентилировании вентиляторов для ванных комнат.

      Нужно ли изолировать трубы из ПВХ

      Трубы из ПВХ следует изолировать, если они используются в качестве воздуховодов для вентиляторов в ванных комнатах. Изоляция предотвращает скопление влаги и конденсата внутри и снаружи трубы.

      В более теплом климате температура в помещении обычно поддерживается низкой, что приводит к образованию конденсата на внешней стороне воздуховодов. Вода может капать из труб, вызывая повреждение арматуры и потолка.

      Когда горячий влажный воздух выходит через воздуховод в более холодном климате, он соединяется с холодным воздуховодом, и внутри труб образуется конденсат. В конечном итоге вода может стекать вниз, вызывая невидимые повреждения.

      Неизолированный воздуховод может привести к тому, что вентилятор в ванной будет капать, что приведет к появлению неприглядных коричневых пятен вокруг вентилятора.

      Вот почему трубы из ПВХ хороши для вентиляции

      Трубы из ПВХ — отличный материал для вентиляции вашего вентилятора в ванной комнате, если используется правильный тип трубы. ПВХ создает лучшее уплотнение, чем металл, поэтому у вас не возникнет проблем с утечкой, как при использовании металлических воздуховодов.

      Согласно различным источникам в Интернете, трубы из ПВХ являются предпочтительным материалом для воздуховодов. И вот почему:

      • ПВХ прочный и безопасный. Ожидается, что срок службы труб из ПВХ составит 100 лет и более, поэтому они могут прослужить дольше самого вентилятора.
      • Труба из вспененного ПВХ менее жесткая и служит даже дольше, чем стандартная труба из ПВХ.
      • Сердцевина внутри трубы из вспененного ПВХ изолирует звук, приглушая любые шумы от вентиляционного отверстия.
      • Герметичные, герметичные фитинги предотвращают потерю воды и дорогостоящие счета за воду.
      • ПВХ не содержит биопленок. Биопленка способствует размножению бактерий и плесени, которые не размножаются в должным образом герметичных трубах из ПВХ.
      • Для производства вспененного ПВХ используется меньше материалов, что делает его более рентабельным.
      • ПВХ — это легкий материал, не подверженный ржавчине, коррозии и накипи.
      • ПВХ представляет собой пластик с низким содержанием углерода, что делает его пригодным для вторичной переработки и экологичным.

      Трубы из ПВХ имеют недостатки в качестве материала для воздуховодов

      Несмотря на то, что трубы из ПВХ являются нашим предпочтительным материалом для воздуховодов, они не идеальны. У труб из ПВХ есть несколько недостатков и ограничений, которые могут повлиять на выбор материалов:

      • Трубы ПВХ не гибкие. Маневрирование труб через потолок или крышу может быть затруднено, что ограничивает возможности установки и размещения.
      • После того, как труба из ПВХ приклеена к вентилятору, ее трудно снять, и ее необходимо будет отрезать, если потребуется заменить какие-либо компоненты или переместить вентилятор или вентиляционное отверстие. Трубу из ПВХ, возможно, не удастся спасти, и может потребоваться ее замена на новую, что приведет к дополнительным затратам на ремонт или перемещение вентилятора.
      • Трубы из ПВХ могут стать хрупкими при более низких температурах и склонны к растрескиванию при длительном воздействии на мороз или более низкие температуры.
      • Трубы из ПВХ имеют различную номинальную прочность. Если для конкретной работы случайно используется неправильная сила, результат может быть не таким, как ожидалось. Труба может не прослужить так долго, и установка может выйти из строя.

      Как подсоединить трубу из ПВХ к вытяжному вентилятору ванны

      Прежде чем подсоединять какой-либо трубопровод к вытяжному вентилятору ванны, проверьте требования строительных норм и правил и выполните установку в соответствии с указаниями производителя.

      Требования:

      • Труба ПВХ
      • Прочный прозрачный клей из ПВХ

      Метод:

      Подсоедините трубу из ПВХ к вытяжному вентилятору ванны, используя клей из ПВХ для тяжелых условий эксплуатации. Это образует надежное водонепроницаемое соединение и правильное соединение с выхлопом вентилятора. Лучший клей для этого — специальный ПВХ-клей, в котором используются химические вещества для приваривания трубы из ПВХ к выпускному вентиляционному отверстию.

      Вам нужно будет зацементировать трубу на месте, чтобы гарантировать, что влага не просочится из соединения и не вызовет повреждения потолка или крыши.

      Источники

      https://codes.iccsafe.org/content/IRC2021P1/chapter-16-duct-systems

      https://findanyanswer. com/goto/440535

      https://pvc4pipes.com/pvc -pipes/why-pvc-pipes/

      https://www.thisoldhouse.com/bathrooms/21016701/how-to-install-a-bathroom-vent-fan

      https://homeguides.sfgate.com/ insulate-pvc-23600.html

      Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

      Пластиковые вентиляционные трубы для вытяжки на кухне: виды, характеристики, монтаж

      Организация эффективной вентиляции в доме — не прихоть хозяина, а необходимость, продиктованная санитарными нормами. Для монтажа такой системы все чаще выбирают пластиковые вентиляционные трубы для вытяжки, как самый простой, производительный и относительно недорогой вариант.

      Наша статья посвящена устройству воздуховодов из пластиковых вентиляционных деталей. Мы расскажем, как подобрать комплектующие для сборки системы и как собрать ее без нареканий. Здесь вы узнаете, какие устройства должны быть оснащены вентиляцией для стабильной работы.

      Содержание статьи:

      • Преимущества и типы пластиковых труб
        • Жесткие полимерные продукты
        • Гормитированные гибкие опции
      • Обзор материала
        • Анализ PVC. Характеристика фторопластовых труб
      • Пластиковая вентиляция от канализационных труб
      • Устройство полимерного воздуховода
      • Роль обратного клапана в системе
      • Выводы и полезное видео по теме

      Преимущества и виды пластиковых труб

      Эти легкие изделия, помимо простоты монтажа, характеризуются массой других достоинств : экологичность, устойчивость к негативному воздействию ультрафиолета, долговечность, малый удельный вес, высокая стойкость к агрессивным средам, большой размерный ряд и относительно невысокая стоимость.

      Недостатком является низкий порог температурной стабильности, что не позволяет использовать их в промышленных условиях. Для частного дома они идеальны.

      Фотогалерея

      Фото

      Пластиковые вентиляционные трубы — в настоящее время наиболее популярный вариант, применяемый при организации вытяжной вентиляции на различных объектах организовать вентиляцию любого уровня сложности

      Детали для организации системы вентиляции изготовлены из армированного пластика. Материал прочен, устойчив к химической и биологической агрессии

      Пластиковые трубы отлично контактируют со всеми видами строительных материалов и отделки, не наносят вреда деревянной мебели, изделиям и конструкциям из ДСП, ОСП, ГВЛ и др.

      Пластик продукция для строительства вентиляционных систем выпускается для обустройства частных, общественных и промышленных зданий

      По форме поперечного сечения пластиковые вентиляционные трубы делятся на круглые и прямоугольные. У круглых аэродинамическое сопротивление меньше, прямоугольные выглядят лучше

      По накладным показателям вентиляционные трубы делятся на жесткие и гибкие. Гибкий гофрированный воздуховод проще и быстрее построить. К тому же гофра позволяет легко поворачиваться без потерь в сечении

      С облегченными пластиковыми трубами вентиляция проще и легче, можно без проблем собрать самому

      Воздуховод пластиковый для вытяжки на кухню

      Комплект деталей для сборки системы

      Тройник для вентиляции из пластиковых труб

      Совместим со стройматериалами и мебелью

      Воздуховод из полимерных труб в частном доме

      Воздуховод прямоугольный

      Гофрированная труба вентиляционного канала

      Сборка вытяжки своими руками

      На строительном рынке представлены изделия разной длины и диаметра. Для трубы из ПВХ существует ограничение по длине – минимум 3 м и максимум 12 м. Их диаметр колеблется от 1,6 до 160 см. Для дачи оптимальное сечение вытяжной трубы 15 х 15 см.

      Немаловажное значение имеет и то, что внутренняя поверхность труб ПВХ обработана антистатиком, благодаря чему в них практически не оседает пыль, что продлевает периодичность обслуживания воздуховодов.

      По типу сечения различают 2 вида труб из пластмасс:

      • круглые;
      • прямоугольный.

      Гофрированные разновидности также относятся к круглым трубам, с помощью которых удобно, быстро и качественно выполняются повороты воздуховодов.

      Пластиковая труба прекрасно впишется в любой интерьер. Его можно адаптировать к особенностям здания, придав ему необходимую форму.

      С точки зрения эстетики предпочтительнее прямоугольное сечение, но когда помещение имеет небольшую площадь, больше подойдет труба с круглым сечением, так как в этом случае отсутствуют выступающие части.

      Маркировка на квадратной трубе позволяет ориентироваться в отношении соответствия прямоугольного сечения аналогичному круглому воздуховоду.

      В загородном доме с газовым отоплением продукты сгорания котла выводятся через вытяжную трубу, выходящую через крышу. Главный враг конструкции – конденсат, который появляется при понижении температуры в осенне-зимний период.

      Не разрушает саму трубу из пластика. Однако стекающая по его стенкам влага может нанести существенный вред зданию, поэтому пластиковый воздуховод на выходе необходимо утеплить.

      Пластиковые трубы противопоказаны для вытяжек, устраиваемых в банях и саунах, для дымоходов и каминов, твердотопливных котлов. Если вы все же используете их в этих местах, то прокладывать трубы из этого материала нужно только снаружи. В этом случае их придется хорошо изолировать от холода.

      Подробно о изготовлении из полимерных материалов рассказано в нашей рекомендуемой статье.

      Жесткие полимерные изделия

      Выбирая пластиковую трубу для установки вытяжки, вам не придется беспокоиться о пагубном воздействии коррозии и внутренней очистке вентиляционной системы. Проходя через гладкую поверхность, воздушный поток не встречает на своем пути препятствий и не создает большого шума. Чтобы воздуховод не выделялся на фоне стены, поверх шкафов прокладывается труба ПВХ для вытяжки на кухне.

      Фотогалерея

      Фото

      Резка пластиковой трубы в размер

      Холодная сварка полимерного воздуховода

      Установка настенного вентиляционного клапана

      Потолочный плинтус для маскировки труб выпуклости и рельефные перепады, в которых накапливаются жировые отложения и грязь. Это значительно облегчает уход за выхлопной конструкцией. При установке используйте Г-образные переходники, герметик.

      Гофрированные гибкие варианты

      Прокладывать под прокладку можно в местах, где нельзя использовать другие трубы. Благодаря исключительной пластичности его можно сгибать в зависимости от условий. Если доступ к вентиляционной шахте находится на определенном расстоянии от печи, то наиболее рациональным решением будет использование гофрированного воздуховода.

      Гофрированная пластиковая труба для волочения используется не так часто, как гладкая. Предпочтение отдается его аналогу из металла

      Для их монтажа не требуется ни сварочного оборудования, ни большого количества соединительных элементов, ни специальных несущих конструкций. Недостатки те же, что и у плоских пластиковых труб – полная непригодность в условиях высоких температур. Добавьте к списку недостатков и повышенный шум при работе выхлопной системы.

      Существует несколько видов гофрированных труб, но для вытяжного устройства чаще всего используются:

      1. Однослойные, с повышенной гибкостью и малым весом.
      2. Двухслойный, с высокими прочностными характеристиками. Они также механически и химически стабильны.

      Изготавливаются из того же сырья, что и другие виды пластиковых труб. Изделия имеют на своей поверхности углубления, расположенные на одинаковом расстоянии друг от друга. Гофрированные двухслойные полипропиленовые трубы имеют гладкую внутреннюю поверхность и диаметр от 16 до 63 см.

      Фотогалерея

      Фото

      Гофрированные пластиковые трубы применяются в строительстве как естественной, так и механической вентиляции. Отлично держат давление, создаваемое вентилятором в воздуховоде

      Гофрированные трубы чаще всего прокладывают скрытым способом, размещая основную часть воздуховода в кухонном шкафу

      Открытым способом гофрированные вентиляционные каналы стараются не класть. Они выглядят хуже, чем жесткие, к тому же ребра способствуют задержанию пыли и жира. Гофру мыть не рекомендуется, лучше просто заменить грязный воздуховод

      Гофра прозрачная и непроводящая пластик изготовлена ​​из гибкого ПВХ, ребра жесткости выполнены из прочного стержня ПВХ. Долговечность рассчитана на 3 — 5 лет, после чего их просто меняют

      Гофра пластиковая для вытяжек

      Скрытый монтаж гофрированных труб

      Открытая гофрированная труба

      Прозрачный гибкий воздуховод

      Для их изготовления производители используют метод шнековой экструзии с образование гофры по всей наружной поверхности. В местах впадин наваривается слой внутри трубы.

      Прочность гофрированной трубы в несколько раз выше, чем у гладкой трубы. гофрированные элементы выпускаются для конструкции вытяжек с различной степенью жесткости. Этот параметр зависит от наличия утолщений на отдельных кольцах.

      Обзор материала

      Ассортимент труб, как гибких, так и жестких, очень большой, работать с ними несложно, поэтому их оценили потребители. Они уверенно вытесняют стальные аналоги из сферы частного строительства.

      Для их производства используются такие полимеры, как полипропилен (ПН), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Трубы ПВХ пользуются наибольшим спросом.

      Анализ труб из ПВХ

      Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают введением в состав пластификаторов. Температура стеклования достаточно высокая – 75⁰С.

      В нормальных условиях разложение материала занимает десятилетия, но при температуре от 160 до 180°С он начинает разлагаться очень быстро. Из-за этого его нельзя использовать для вентиляции в помещениях типа саун, где температура пара иногда достигает 200⁰.

      Прямоугольная труба ПВХ подсоединяется через переходники. При прохождении через него воздуха он остается неподвижным, поэтому вытяжка почти шумная

      При разложении материала выделяется угарный газ (СО), вдыхание которого сопровождается удушьем, хлористый водород (HCl), образующий соляную кислоту в среде с повышенной влажностью – невидимая жидкость, претендующая на резкий запах.

      Соединение крайне негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях зрение может резко ухудшиться.

      Из этого можно сделать вывод: Труба ПВХ отлично подходит для , но только в тех местах, если температурный порог не превышает +120⁰С. Этим трубам также противопоказаны отрицательные температуры.

      Трубы вентиляционные полипропиленовые

      Полипропилен – стойкий полимер, самый твердый из пластиков, легко поддающийся трансформации. Его размягчение происходит при 140°С. Полипропилен плохо выдерживает отрицательные температуры – сразу становится ломким, ломким, поэтому пригоден только для внутреннего применения.

      Для колпака брать с обозначением PN10. Для этого типа характерны такие размеры, как наружный диаметр – 2-11 см, толщина стенки – 0,19-1 см.

      Полипропилен безопасный, надежный и просто идеальный материал для лепки. На фото вентиляционные трубы и пластиковые вентиляционные элементы

      Трубы из полипропилена бывают однослойные и многослойные.

      К первым относятся изделия с маркировкой:

      • ППХ — из гомопропилена;
      • РРВ — материал для изготовления блок-сополимер полипропилена;
      • ППР — из статистического сополимера полипропилена;
      • ППс — при изготовлении используется негорючий материал.

      Многослойные трубы армированы фольгой и стекловолокном. Они обладают повышенной жесткостью и малым коэффициентом теплового расширения. Полипропиленовые изделия менее прочны, чем ПВХ, поэтому имеют более толстые стенки и их стоимость выше.

      Вентиляционные трубы из полиуретана

      Полиуретановые трубы по своим характеристикам очень схожи с трубами из ПВХ. Они пластичны и прочны, им можно придать любую форму.

      Основным отличием является способность оставаться неизменным до достижения температуры 280°С. При превышении этого порога полиуретан становится очень опасным для здоровья, так как выделяет соединения азота.

      На полиуретановой трубе даже под воздействием высоких нагрузок не появятся трещины. Его можно сгибать как угодно, но как только нагрузка пропадает, возвращается первоначальная форма изделия

      Используются на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высока.

      Характеристика фторопластовых труб

      Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовал себя в диапазоне температур от -40 дл +140°С. Фторопласт признан самым скользким полимером, этот факт даже занесен в книгу Гиннеса.

      Фторопластовые трубы чрезвычайно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях.

      Устойчивы к агрессивным щелочным и кислотным парам, поэтому незаменимы для вытяжных систем химических промышленных предприятий. Диаметр изделия колеблется от 15 до 60 см.

      Из-за высокой стоимости применять их в частном секторе нерационально. Еще одним ограничением их применения является повышенная газопроницаемость.

      Пластмассовая вентиляция из канализационных труб

      Специалисты часто спорят, можно ли сделать пластиковую вытяжку из канализационных труб. Противники этой идеи приводят такой аргумент, как отсутствие в этих изделиях антистатического покрытия, в результате чего их внутренняя поверхность не застрахована от пыли и грязи. Сторонники говорят, что проблема будет решена, если эту процедуру провести самостоятельно.

      Материалом для изготовления пластиковых канализационных труб является тот же вид пластика, только качество его несколько ниже. Они дешевле, поэтому многие используют их для вытяжек

      Неоспоримым преимуществом труб для устройств канализации является то, что их цена по сравнению с пластиковыми воздуховодами ниже в 3 раза. Недостатки этих труб и специальных вентиляционных изделий общие – потеря жесткости при высоких температурах.

      При использовании в качестве приточного воздуховода труб, предназначенных для строительства систем канализации, иногда ощущается характерный для пластика запах, но через некоторое время он исчезает. Трубы отличаются и немного больше, чем у воздуховодов. Для них необходимо предусмотреть крепления.

      Фотогалерея

      Фото

      Для устройства вентиляции из канализационных труб есть все необходимые детали. Выводим трубу через стену и присоединяем к ней пластиковый отвод

      Для крепления полимерной трубы на стену устанавливаем кронштейны. Для этого сверлим отверстия под дюбеля

      В просверленное отверстие забиваем дюбель, затем вкручиваем в него сам кронштейн

      Последовательно собираем воздуховод, устанавливая трубы в кронштейны. Закрываем верх трубы дефлектором

      Этап 1: Отвод пластиковой вентиляции

      Этап 2: Сверление отверстий для крепления кронштейнов

      Этап 3: Установка кронштейна в дюбель

      Этап 4: Вытяжной воздуховод в сборе

      Устройство полимерного воздуховода

      При монтаже воздуховода важно соблюдать несколько правил:

      1. Длина трубы не должна превышать 3 м, иначе КПД устройства снизится.
      2. Диаметр отверстия, через которое труба соединяется с вентиляционной шахтой, не может быть больше диаметра трубы.
      3. Не сгибайте трубу более чем на 90⁰. Это нарушит нормальный поток воздуха.
        4. Для предотвращения обратной тяги необходимо использовать специальные клапаны.
      4. В месте перехода от вытяжки к вентиляционной шахте необходимо установить переходник.

      Этот вариант не рекомендуется к реализации, когда печь и вытяжка над ней находятся на стороне, противоположной выходу в вентиляционную шахту. При этом значительно увеличится длина труб и количество витков, что сведет эффективность вытяжки к минимуму.

      Важным параметром в вытяжном устройстве является диаметр трубы. Если выяснится, что он меньше размера розетки, увеличится нагрузка на двигатель самой вытяжки, возрастет уровень шума до дискомфортного восприятия. За этим последуют поломки, дополнительные затраты на ремонт.

      При вытяжке иногда используется комбинация пластиковых и металлических труб. Для их соединения используются специальные переходники

      Воздуховоды всегда стараются спрятать. Для этого монтируются декоративные ящики, конструкция встраивается в мебель. Приемлемый вариант – установка трубопровода над натяжным потолком. Главное, не нарушать ни одного из правил безопасности.

      Для подключения к оборудованию используется отрезок металлической трубы диаметром 160 мм. Из этого элемента выполняются отводы из пластиковых труб. Повышает эффективность системы за счет установки отсосов или нагнетателей

      При необходимости соединить трубы разного сечения, использовать отводы, специальные соединители, переходники. Внутренняя поверхность этих элементов должна соответствовать внешним параметрам воздуховода. Отрезок трубы вставляют в соединитель и обеспечивают герметичность, используя соответствующий герметик.

      Имеется гнездовое монтажное соединение. Используется при соединении труб разного сечения. В более широкий конец трубы вставляется меньшая труба. Фиксация происходит с помощью резьбы или специального резинового уплотнителя.

      Разберем стандартную последовательность сборки вытяжного канала из пластиковых труб:

      Фотогалерея

      Фото

      Для сборки пластикового вытяжного канала закупаем детали и собираем угловые части системы на полу, где это удобнее и безопаснее

      Ставим обратный клапан на выпускной клапан. Крепим его на саморезы с дюбелями через корпус

      Проверяем работу обратного клапана, для чего используем обычный фен. При появлении напора его створка должна открываться и впускать воздух в вентиляцию; при отсутствии давления клапан должен быть закрыт

      Готовые угловые повороты прикладываем к месту установки и отмечаем по факту длину прямых участков с учетом ввода для подсоединения труб

      Сборку системы вентиляции начинаем с вытяжки. К нему подсоединяем угловой фигурный элемент, к которому подсоединяем трубу

      Соединив трубы последовательно, подводим вентиляционный канал к вытяжному выходу. Устанавливаем угловой сегмент и подключаем к вытяжной трубе

      Кухонную вытяжку, для которой устроили вытяжной канал, подключаем к электросети. Проверьте бумажкой соединение. Если лист бракован в районе швов и стыков, то есть течь, необходимо будет устранить дефект

      Убедившись в безупречной работе воздуховода или устранив недостатки, приступаем к эксплуатации системы

      Шаг 1: Сборка узла пластикового воздуховода

      Шаг 2: Установка обратного клапана на вытяжку

      Шаг 3: Проверка работоспособности Обратный клапан

      Этап 4: Отрежьте прямые участки пластиковой вентиляции

      Этап 5: Подсоедините вентиляционный канал к вытяжке

      Этап 6: Подсоедините угловую часть к вытяжному отверстию

      Этап 7: Подсоедините вытяжку к источнику питания

      Шаг 8: ввод системы в эксплуатацию

      Роль обратного клапана в системе

      Наличие в системе предотвратит попадание воздуха в помещение из вентиляционного канала. Для предотвращения хлопков необходимо установить ось клапана перпендикулярно полу. Клапан может открываться только при работающем капоте.

      Среди многообразия такой продукции чаще всего выбирают 3 вида клапанов:

      1. Лепесток обратный. Это серия жалюзи, ориентированных в нерабочем состоянии вертикально или горизонтально. Они открываются при включении принудительной вытяжки. Обычно для их установки выбирают стены с напускными отверстиями.
      2. Токарная обработка. Это простой механизм, контролирующий интенсивность потока или полностью блокирующий его. Он выполнен в виде блока с клапаном, расположенным на оси и управляемым системой противовесов и тяг вручную или с помощью автоматики.
      3. Двустворчатая «бабочка». В корпусе данного изделия находится ось, на которой находятся две заслонки. При включении вентилятора заслонки открываются; при его выключении они занимают исходное положение.

      Часто, присоединив вытяжную конструкцию к вентиляционному проходу, полностью перекрывают путь чистого наружного воздуха в здание. Тогда при неработающей вытяжке помещение совершенно не проветривается.

      Чтобы этого не произошло, необходимо установить на отверстие вентиляционной шахты специальную решетку. В верхней его части имеется патрубок для подключения выхлопной трубы, а в нижней части имеются отверстия, через которые естественным образом поступает воздух.

      На фото обратный клапан. Хорошо работает при наличии вытяжного вентилятора и без него. Блокирует поток воздуха снаружи

      Пластиковые вентиляционные трубы на вытяжку как для газовой колонки, так и для печки иногда поступают в продажу в комплекте с самой вытяжкой. Компоненты такой системы подобраны по цвету и фактуре, поэтому вам не придется думать, как замаскировать или облагородить трубы.

      Выводы и полезное видео по теме

      Видео №1. Грамотный вариант кухонной вытяжки:

      Видео №2. Здесь все об установке пластиковых воздуховодов с прямоугольником в сечении:

      Самый лучший вид труб для отвода — это пластиковые круглые сортовые изделия. Прямоугольный профиль хоть и выглядит более эстетично, но провоцирует повышенное сопротивление в системе вентиляции, приводящее к перегрузке оборудования.

      Комментарии пишите в блоке ниже. Выскажите собственное мнение, поделитесь своими впечатлениями о предложенной нами информации. Возможно, вы сами собирали пластиковый воздуховод? Расскажите об этом, выложите фото процесса. Сообщите о новых вариантах вентиляционных каналов.

      Жесткий лист ПВХ, листы из полипропилена (ПП) из Китая Производители — Baoding Lida Plastic Industry Co., Ltd.

      {{ if(item.springSalesTagInfo && item. springSalesTagInfo.showSpringSalesTag) { }}

      {{ } }} {{ если (item.showDealsTag) { }} {{ } }} {{-item.productName}} {{ if(item.meiAwards && item.meiAwards.length > 0){ }}

      {{ util.each(item.meiAwards, функция(meiAward){ }} {{ если(meiAward.awardYear == 2021) { }}

      {{-meiAward.prodAwardDateAndName}}

      {{ }еще { }}

      {{-meiAward. prodAwardDateAndName}}

      {{ } }} {{ }) }}

      {{ } }}

      {{ если (item.springSalesTagInfo) {}}

      {{ if(item.springSalesTagInfo.showSpecialDiscountTag) {}} Специальная скидка

      Большие скидки

      {{ } }} {{ если (item.springSalesTagInfo.showFreeSampleTag) {}} Бесплатный образец

      Поддержка бесплатных образцов

      {{ } }} {{ if(item. springSalesTagInfo.showRapidDispatchTag) {}} Быстрая отправка

      Отправка в течение 15 дней

      {{ } }} {{ if(item.springSalesTagInfo.showSoldThousandTag) {}} Продано 10000+

      Горячие и трендовые товары

      {{ } }} {{ if(item.springSalesTagInfo.showInstantOrderTag) {}} Мгновенный заказ

      Служба поддержки онлайн-заказов

      {{ } }} {{ if(item. springSalesTagInfo.showReliableSupplierTag) {}} Надежный поставщик {{ } }} {{ если (item.springSalesTagInfo.showExpoTag) {}} Онлайн-выставка {{ } }}

      {{ } }} {{ если (item.showDealsTag) { }}

      Доступные купоны

      Используйте купоны на странице продукта

      {{ если (item.showDirectSale) { }} Избранные торговые продукты

      Безопасные платежи с ведущими поставщиками

      {{ } }}

      {{ } }}

      {{ если (item. mainProps){ }} {{ util.each(Object.keys(item.mainProps), function(prop, i){ }}

      {{-проп}}

      {{ if(prop == «Порт» && item.prodPortProvinceKey){ }}

      {{-item.mainProps[реквизит]}}

      {{ }еще { }}

      {{-item.mainProps[реквизит]}}

      {{ } }}

      {{ }) }} {{ } }} {{ util.each(item.appendProps, function(item, i){}}

      {{-item. key}}

      {{-item.value}}

      {{ }) }}

      {{ если(!item.showStartOrder){ }} Свяжитесь сейчас {{ }еще { }} Свяжитесь сейчас Стартовый приказ {{ } }}

      {{ если (URL-адрес запроса [j]){ }}

      Образец запроса

      {{ } }} {{ если (пользовательский URL [j]) { }}

      Индивидуальный запрос

      {{ } }}

      {{ }) }}

      Домашняя страница поставщика Товары

      Всего 2202 товаров

      Просмотр галереи

      Просмотр списка

      Слайд-шоу

      1/92

      Консультации по вентиляционным трубам | Mass.

      gov

      Новости

      Важная информация для потребителей

      Государственная инспекционная комиссия штата Массачусетс по сантехникам и газовым установкам рекомендует потребителям и установщикам уделять особое внимание пластиковым трубам, используемым для вентиляции газовых приборов, включая печи и котлы. Эти трубы предназначены для безопасной утилизации опасных газов, таких как окись углерода, которые обычно образуются в результате сжигания газа. Большинство производителей бытовой техники не ограничивают типы труб, которые можно использовать для вентиляции, предоставляя выбор монтажникам. В результате Совету стало известно, что были случаи, когда трубопровод, используемый установщиком, не выдерживал температуры вентилируемых газов. Это может привести к отказу системы, а также представлять серьезную опасность для здоровья.

      Что делать

      1. Убедитесь, что датчики угарного газа установлены и находятся в полностью рабочем состоянии;
      2. Следуйте всем инструкциям производителя по эксплуатации любых газовых приборов;
      3. Обязательно соблюдайте все рекомендации производителя по регулярной плановой очистке и обслуживанию, а также обслуживайте устройство при возникновении проблем; и
      4. Визуально осмотрите все трубопроводы, используемые для вентиляции приборов. Признаки того, что трубы, используемые для вентиляции, выходят из строя и могут нуждаться в замене, могут включать:
        1. Изменение цвета, такое как изменение цвета белой трубы на коричневый или другие цвета;
        2. Деформация или другие деформации трубы, такие как пятна, которые стали мягкими и подвижными;
        3. Участки, где соединения труб (стыков) разъединяются или иным образом разъединяются; и
        4. Трещины в трубопроводе.

      Что делает Совет

      Совет рассматривает этот вопрос с заинтересованными сторонами, включая установщиков и производителей газового оборудования, а также производителей труб, обычно используемых для вентиляции. Предлагается проект изменения кодекса, который ограничит типы пластиковых труб, которые можно использовать для вентиляции в будущих установках. Как только формулировка будет официально утверждена для публичных слушаний, уведомления и дополнительная информация будут размещены на веб-сайте Совета:  www. mass.gov/dpl/boards/pl.

      ПРИМЕЧАНИЕ.   Тот факт, что в газовом приборе используются пластиковые трубы, не обязательно означает, что труба была установлена ​​неправильно или ее необходимо заменить. Если или до тех пор, пока не будет изменен код, штат Массачусетс не запрещает использование любых пластиковых труб для вентиляции газовых приборов, если такие трубы разрешены производителем прибора.

      Обратная связь

      Спасибо, ваше сообщение отправлено в Государственную экзаменационную комиссию сантехников и газовщиков!

      Обследование

      Расскажите нам больше о своем опыте

      Насколько вы согласны со следующими утверждениями по шкале от 1 (категорически не согласен) до 5 (полностью согласен)?

      Категорически не согласен

      Полностью согласен

      Эта страница полезна.

      Категорически не согласен

      Полностью согласен

      1 Категорически не согласен 2 3 4 5 Полностью согласен

      Эта страница проста в использовании.

      Категорически не согласен

      Полностью согласен

      1 Категорически не согласен 2 3 3 4 5 Полностью согласен

      Я уверен, что найду нужную мне информацию.

      Категорически не согласен

      Полностью согласен

      1 Категорически не согласен 2 3 4 5 Полностью согласен

      Что ты пришел сюда делать сегодня?

      Вы используете Mass.

Добавить комментарий

Ваш адрес email не будет опубликован.
