Устройство окна, устройство пластикового окна
Главная » Полезные статьи » Устройство окна
Из чего состоит оконо и какие у него есть элементы. Специфические названия и термины.
Как правило устройство окна сходно в не зависимости от используемого материала, но чаще всего встречается устройство пластикового окна. Нижи представленны освновные его элеменыт.
Рама — профиль, образующий коробку — сборочную единицу оконного или дверного блока рамочной конструкции, которая неподвижно закрепляется в проеме (стене).
Створка — профиль, образующий створку — сборную единицу оконного блока рамочной конструкции и соединенную с коробкой, как правило, посредством шарнирной или скользящей связи (фурнитуры).
Импост — профиль коробки, служащий для притвора створок и навески створок (делитель окна).
Стеклопакет — объемное изделие, состоящее из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанцонных рамок и герметиков, образующих гермитически замкнутые контуры, заполненные осушенным воздухом или другим газом.
Фурнитура — ручки, шпинкалеты, запорные механизмы и прочие уствойства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.
Откос (внутренний или внешний) — плоский и широкий профиль (панель), используемый для аккуратной отделки боковых поверхностей оконного проема.
Отлив — плоский и широкий профиль (лист железа), устанавливающийся снаружи окна и предназначенный для отвода дождевой воды от окна.
Подоконник – деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемая на уровне нижнего бруса оконной коробки и выполненная из дерева, ПВХ, камня, металла, железобетона.
Прочие оконные термины и названия окощиков (оконной тематики):
Балконный дверной блок – конструкция, состоящая из остеклённых рамных элементов, установленных в дверном полотне, и предназначенная для сообщения помещения с балконом (лоджией), естественного освещения помещения и защиты его от атмосферных и шумовых воздействий.
Боковой монтажный зазор – монтажный зазор между торцевой поверхностью оконной коробки и смежной с ней поверхностью оконного проема.
Деформационная устойчивость монтажного шва – способность шва воспринимать изменения линейных размеров монтажного зазора в заданных пределах (величина максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.
Долговечность – характеристика монтажных швов, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.
Звукоизоляция окна – характеристика, определяющая снижение величины наружного воздушного шума конструкцией окна.
Изоляция воздушного шума – способность ограждающей конструкции уменьшать проходящий через неё звук.
Камера – замкнутая внутренняя полость в профиле или стеклопакете, расположенная перпендикулярно направлению теплового потока.
Коробка (рама) – сборочная единица оконного или балконного дверного блока, рамной конструкции, предназначенная для установки в ней открывающихся (створок, фрамуг) или глухих остеклённых элементов.
Монтажный зазор – пространство между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока.
Монтажный шов – элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.
Наплав – элемент притвора, образованный выступающей частью коробки (створки), имеющий паз для установки уплотняющей прокладки и перекрывающая створку (коробку) на величину размера притвора.
Оконная фурнитура – совокупность приборов и механизмов (петель, соединительных элементов и т.
п. элементов), обеспечивающих открывание и закрывание окна. При этом, как правило, весь механизм управляется только от одной ручки.
Оконный блок – светопропускающая конструкция, состоящая из остеклённых рамных элементов (коробок, створок, фрамуг). Оконный блок может быть снабжён устройствами для проветривания помещений, шумозащитными клапанами, жалюзи, ставнями и др. элементами.
Оконный проём – проём в стене, предназначенный для установки одного или нескольких оконных блоков.
Окно – светопропускающий элемент стеновой конструкции, размещаемый в оконном проёме с откосами, и содержащий оконный блок, монтажные швы с уплотнителями предназначенный для естественного освещения и проветривания помещений и их защиты от атмосферных и шумовых воздействий. Может быть снабжено подоконной доской, деталями слива и облицовки.
Паропроницаемый герметик – эластичный герметик, применяемый для устройства наружного слоя монтажного шва и обладающий заданной паропроницаемостью при соответствующей толщине слоя.
ПСУЛ (Предварительно-сжатая уплотнительная лента) – предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом), и защищенный антиадгезионной пленкой.
Приведённое сопротивление теплопередаче окна – величина, обратная приведённому коэффициенту теплопередачи окна.
Приведённый коэффициент теплопередачи окна – величина, численно равная средней величине теплового потока, приходящейся на единицу площади окна, включая светопропускающее заполнение и непрозрачные (несущие) элементы, при разности внутренней и наружной температур воздуха в один градус.
Притвор – место примыкания открывающихся элементов оконного блока друг к другу или к обрамляющей их коробке.
Профиль – деталь коробки, створки, обвязки полотна из любого материала или комбинации материалов (деревянная деталь, поливинилхлоридный профиль, металлический профиль, в т. ч. комбинированный с термовкладышем).
Профильная система – набор профилей и комплектующих элементов, объединённых в единую конструктивную систему и оформленную технической документацией.
Рабочая толщина изоляционного слоя – диапазон размеров по толщине слоя герметика, необходимый и достаточный для обеспечивания функционирования монтажного шва с заданными характеристиками.
Силовое воздействие на монтажный шов – воздействие атмосферных факторов, давления ветра, усадки и температурных линейных деформаций элементов конструкции и других фактopoв.
Слой монтажного шва – составляющая часть (зона) монтажного шва, выполняющая определенные функции и отвечающая заданным требованиям.
Совместимость материалов – отсутствие отрицательных результатов взаимного влияния различных материалов узла примыкания в процессе его эксплуатации.
Сопротивление теплопередаче конструкции окна – величина, обратная коэффициенту теплопередачи.
Створка, створчатый элемент – остеклённая сборочная открывающаяся единица оконного блока, соединённая с коробкой посредством шарнирных связей.
Фрамуга – створчатый элемент оконного блока, имеющий откидное открывание, ограниченный горизонтальным импостом и профилями коробки и предназначенный для проветривания помещения.
Узел примыкания оконного блока к стеновому проему – конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного и внутреннего откосов) с коробкой оконного блока, включающая в себя монтажный шов, подоконник, слив, а также облицовочные и крепежные детали.
Фальц – часть поверхности профиля, образованная выступом одной из его частей.
Фронтальный монтажный зазор – монтажный зазор между наружной поверхностью оконной коробки и смежной с ней поверхностью оконного проема.
Ширина профиля – размер между лицевой наружной и внутренней поверхностями профиля.
Штапик – профиль, предназначенный для крепления стекла или стеклопакета в коробке или створке оконного или балконного дверного блока.
Эксплуатационное силовое воздействие на монтажный шов – воздействие на монтажный шов, возникающее в результате изменения деформаций стенового проема и коробки оконного блока вследствие изменения температурно-влажностных условий ветровых нагрузок в период эксплуатации.
Эксплуатационные условия – температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.
Стеклопакеты
Окна пластиковые
Окна деревянные
Окна алюминиевые
Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна
Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

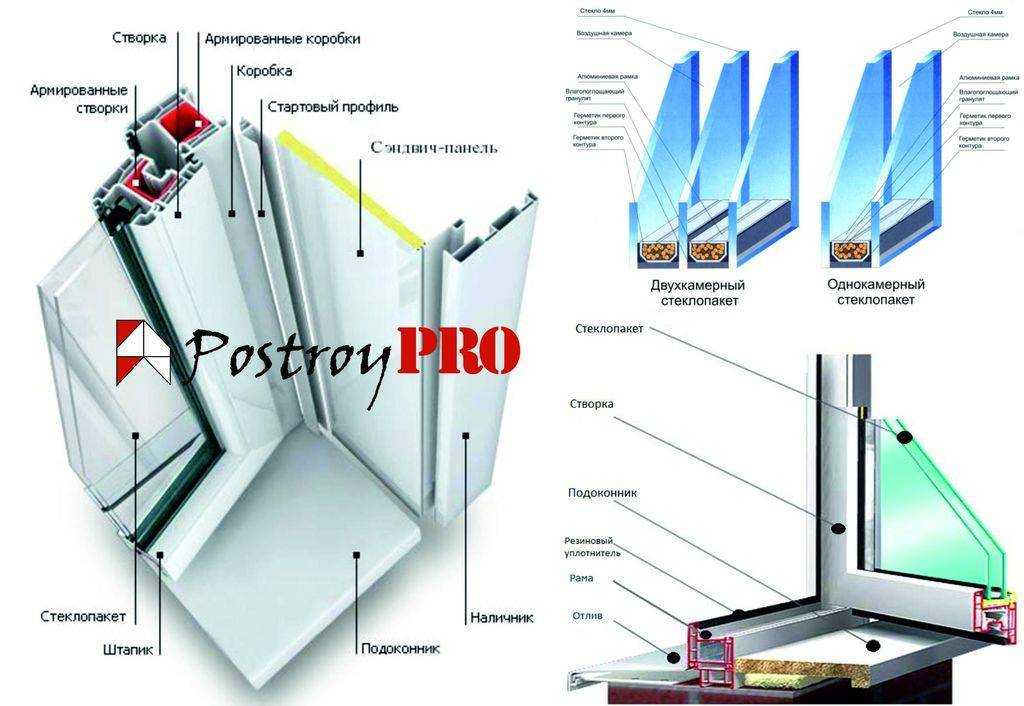

Из чего состоит пластиковое окно – схема в разрезе, детали
С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой.
Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.
Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.
- Рама
Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.
- Створка (рама створки)
Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.
- Стеклопакет
Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла.
Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.
- Штапик
Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.
- Импост
Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.
- Фурнитура
Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.
- Подоконник
Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.
- Отлив
Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.
- Откосы
Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.
Конструкция профилей пластиковых окон
Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше.
Поэтому опишем конструктивный элемент первым.
Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:
- Рамы (коробки)
- Импоста
- Створки (рамы створки)
- Штапика
В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург.
- Класс А – 2,8 и 2,5 мм
- Класс В – 2,5 и 2 мм
- Класс С (или object, объектный, энджин, тендер) – не нормируется
Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.
Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:
- не боится солнечного света, морозов, влаги
- не разрушается от химических воздействий (моющие средства)
- экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
- не поддерживает горения
Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты.
Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.
Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.
Стеклопакеты
Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.
На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет.
Однако по климатическим условиям европейской части России этот вариант не считается достаточным.
С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.
Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.
Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.
Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.
Фурнитура
Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.
При выборе типа и набора фурнитуры учитываются следующие факторы:
- Вес выбранного стеклопакета и других конструктивных элементов
- Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.
д. - Требование защиты от открывания детьми
- Стилевые и вкусовые предпочтения
д.Уплотнители
В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.
Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.
Подоконники и отливы
Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции.
В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.
Правильный выбор деталей пластикового окна
При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:
- Качественные материалы нельзя купить дешево
Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный).
Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.
- Экономьте не на всем
При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.
- Учитывайте ориентацию окон квартиры
Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару.
Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.
- Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна
Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.
Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.
Что нужно знать о лабрах для забивания окон
How-To
Правильно ли вы устанавливаете Windows?
14 июля 2022 г.
Мы объясним различные типы плавников для гвоздей и проясним некоторые распространенные заблуждения относительно их истинного назначения. Вы также узнаете советы по установке ламелей, которые помогут вам избежать распространенных ошибок при установке окон.
Что такое гвоздевые плавники?
Ребра для гвоздей, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные на внешней стороне окна. В отличие от «переднего фланца», который представляет собой декоративную отделку, ребро для гвоздей обычно отодвигается от внешнего края оконной рамы и имеет пробитые в нем отверстия для крепежа. Цель прибивания ребер состоит в том, чтобы прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.
Не все окна имеют ребра для гвоздей
Сменные окна, иногда называемые «вставками», не имеют ребер для гвоздей, потому что они обычно устанавливаются с существующей облицовкой на стене, что означает отсутствие открытой обшивки, к которой их можно было бы прикрепить .
Сменные окна крепятся через оконные рамы в стороны оконных проемов. Коммерческие окна часто устанавливаются в блочные или стальные грубые проемы, где забить ребро гвоздями было бы нецелесообразно.
Встроенные ребра для гвоздей
Существует два типа оконных ребер для гвоздей: цельные и неинтегральные. Цельные ребра для гвоздей называются «интегральными», потому что ребра для гвоздей и оконная рама экструдируются как одна цельная деталь. Когда окна собраны, все четыре угла сплавляются/свариваются вместе, создавая герметичную оболочку по всему периметру окна. Встроенные ребра встречаются только на виниловых окнах.
Неинтегрированные ребра для гвоздей
В процессе сборки к деревянным, металлическим и стеклопластиковым оконным рамам добавляются неинтегрированные ребра для гвоздей. Во время установки окна необходимо загерметизировать как область, где ребра соединяются в углах, так и швы между ребрами и рамой. Неинтегрированные ребра для забивания гвоздей имеют несколько преимуществ.
Их можно сложить, что делает их менее восприимчивыми к повреждениям при хранении и транспортировке. Складывающиеся ребра также позволяют протолкнуть окно через черновой проем изнутри, что означает, что его не нужно поднимать по лестнице или подмосткам, что особенно важно при установке больших окон на верхних этажах.
Жесткость встроенных ребер вынуждает окно следовать плоскости обшивки, даже если стена сильно искривлена или наклонена. Это может привести к смещению уплотнителя, плохой работе и нагрузке на стекло, что может привести к преждевременному выходу из строя уплотнителей. Гибкость неинтегрированных ребер обеспечивает больше возможностей для регулировки во время установки и создает буфер при оседании дома.
Ребра для гвоздей являются только частью установки
Ребра, прибитые гвоздями, действительно добавляют структурную целостность окну, но правильное расположение прокладок и рамные винты не менее, если не более важны, чем ребра. На самом деле, многие производители считают прибивание ребер не более чем руководством по процессу установки и способом удерживать окно на месте во время установки прокладок и винтов.
Ребра для гвоздей должны быть загерметизированы
Задняя сторона всех ребер для гвоздей должна быть прикреплена к стене с помощью безусадочного герметика для наружных работ, который останется гибким. Неинтегрированные ребра с гвоздями также необходимо прикрепить к рамам, к которым они присоединены. Этого можно добиться, намотав самоклеящийся гидроизоляционный материал на плавник и на оконную раму (вверху). Не наносите герметик или герметик на нижний стержень. Незапечатанный нижний плавник создаст путь отхода для любой воды, которая проникнет через ограждающую конструкцию здания где-то над окном.
Лучше использовать шурупы
Название «гвоздевой стержень» предполагает, что предпочтительным крепежным средством будут гвозди, однако шурупы работают лучше, и не только потому, что они обладают большей удерживающей способностью. Будущие регулировки легче выполнять с помощью винтов, и легко избежать чрезмерного затягивания. Также установка шурупов исключает возможность повреждений, вызванных ударами молотка.
Для неинтегрированных ребер с гвоздями требуются угловые прокладки
Окна с неинтегральными ребрами поставляются с прокладками для герметизации углов. Если прокладки теряются или повреждаются, допустимо изготовить собственные прокладки из самоклеящегося оконного оклада.
Следуйте инструкциям
Требования к герметикам, процедуры заделки и способы забивания гвоздей могут варьироваться от одного окна к другому. Всегда следуйте инструкциям по установке, созданным для конкретных устанавливаемых окон.Связанный контент
Подробнее
Детали окон: Узнайте о компонентах окна
Вы покупаете новые окна или в вашем доме есть окно, которое нужно отремонтировать? Этот всеобъемлющий глоссарий оконных деталей — отличное место для начала.
Подробнее
Подробнее
10 наиболее распространенных ошибок при установке окон
Избегайте этих ошибок при установке окон, чтобы избежать дорогостоящих обратных вызовов.
Узнать больше
Узнать больше
Приступить к замене окон и дверей
Замена окон и дверей не должна вызывать стресса. Марвин может помочь вам понять каждый шаг и сделать ваш проект замены успешным.
Узнать больше
частей наклонного двойного или одинарного окна — Window Hardware Direct
Сегодня мы рассмотрим различные части поворотного двустворчатого или одностворчатого окна. Если вы ищете запасные части для своего наклонного окна или вам просто интересно, как работают наклонные окна, в этом посте вы найдете все, что вам нужно знать.
Различные части двустворчатого или одинарного окна
Створка Начнем со створки окна. Створка окна — это просто та часть окна, которая удерживает стекло и удерживает его на месте. Как правило, створку можно перемещать вверх или вниз, но некоторые из них фиксируются. В одноподвесных окнах подвижной является только нижняя створка, в двустворчатых можно перемещать верхнюю и нижнюю створки.
Оконные створки важны для конструкции окна. Если створка сконструирована или установлена неправильно, со временем она может деформироваться и деформироваться, что приведет к неправильной герметизации окон, которые могут протекать или перестать запираться должным образом, снижая эффективность и безопасность вашего дома.
Окно баланса является несколько скрытым компонентом. Расположенный сбоку окна, между створкой и рамой, оконный баланс помогает при подъеме створки, уравновешивая вес створки. Существует несколько различных типов весов, в том числе весы с блоком и полиспастом, весы со спиральным окном, весы с часовой пружиной, весы с постоянным усилием/лентой и весы со спиральной пружиной. Все эти типы балансов делают по сути одно и то же, только по-разному. Если ваши оконные противовесы повреждены или сломаны, ваше окно может открыться с трудом, не открываться вообще или может не оставаться открытым. Если вы хотите заменить свои весы, у нас есть руководства по установке балансов с блоками и талями и установке весов со спиральным окном.
Во многих случаях противовесы наклонного окна располагаются внутри оконного косяка и косяка.
Расположение оконного балансира внутри оконного косяка
КосякОконные косяки являются основными вертикальными частями, из которых состоят стороны окна. Косяки обеспечивают структурную поддержку окна и расположены внутри фактической оконной рамы. Много раз косяки оснащены косяками. Jambliner добавляет дополнительное уплотнение к окну. Джамблайнеры бывают разных вариаций, форм и размеров. Свяжитесь с нами для получения дополнительной информации о джамблинерах
Башмаки для поворотных замков Башмаки для поворотных замков — это компонент, который можно найти только в наклонных окнах. Башмак шарнирного замка входит в канал косяка, и к нему крепятся спиральные противовесы. Кулачок башмака поворотного замка поворачивается и фиксируется, когда окно наклонено. Существует множество различных размеров и профилей башмаков с шарнирным замком.
Свяжитесь с одним из наших экспертов, если вам нужна помощь в выборе подходящего башмака с шарнирным замком.
Расположение башмака шарнирного замка в косяке с прикрепленными спиральными противовесами
Поворотный стержень
Поворотный стержень окна — это часть, которая позволяет окну наклоняться. Поворотный стержень входит в нижнюю часть створки, а один его конец входит в кулачок башмака поворотного замка. Как и в случае с туфлями с шарнирным замком, существует множество различных стилей и профилей, поэтому, если вы не знаете, что вам нужно, свяжитесь с одним из наших экспертов.
Расположение поворотного стержня в нижней части оконной створки
Наклонные защелки
Наклонные защелки предназначены для удержания наклонного окна в вертикальном положении. Большинство защелок изготавливаются из пластика, однако материал может варьироваться. Вообще говоря, существует три типа наклонных защелок: внутренние наклонные защелки, скользящие наклонные защелки и наклонные защелки, устанавливаемые на поверхность.
Внутренние защелки наклона, как следует из названия, расположены внутри оконной створки и имеют небольшой ползунок или кнопку, которая используется для ее активации. Вставные откидные защелки вставляются в канал в верхней части створки, а накладные откидные защелки устанавливаются непосредственно на створку. При замене внутренней и задвижной защелок обычно требуется точное совпадение. В качестве альтернативы, поскольку накладные откидные защелки крепятся непосредственно к створке, их можно использовать для замены внутренних и вставных откидных защелок. Откидные защелки расположены как на верхней, так и на нижней створке двустворчатых окон.
Расположение защелок наклона окна на нижней створке
Вентиляционные упоры
Вентиляционные упоры или замки, или просто вентиляционные упоры, используются для предотвращения полного открытия створки и обычно встречаются на двойных подвесах окна. Вентиляционные упоры делают окно намного более безопасным. Если на вашем окне нет вентиляционных решеток, вы можете прикрепить оконную полосу BanditBar, которая приклеивается к стеклу и работает аналогичным образом.
