ᐈ Как выбрать пленочный теплый пол,

Как правильно выбрать пленочный теплый пол

Плёночное отопление становиться все популярней с конца 2016 года в Украине. Связанно это с тем, что инфракрасные полы действительно более функциональны и экономичны чем другие аналоги. Однако приняв решение купить инфракрасный теплый пол в 2020 году, Вы можете столкнуться с непростой задачей выбора нужного именно Вам варианта.

В данной статье мы дадим ответ на то, как выбрать пленочный теплый пол, в чем различия между основными его видами.

Виды пленочных теплых полов

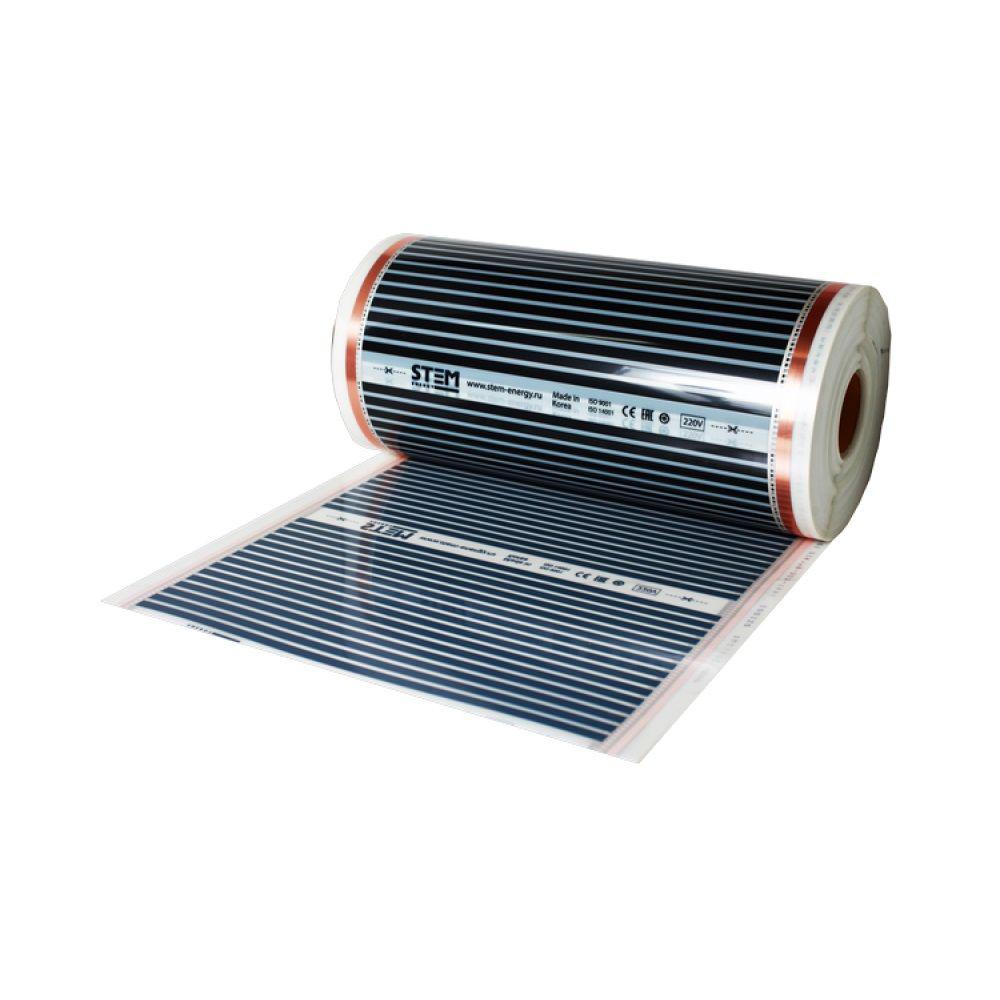

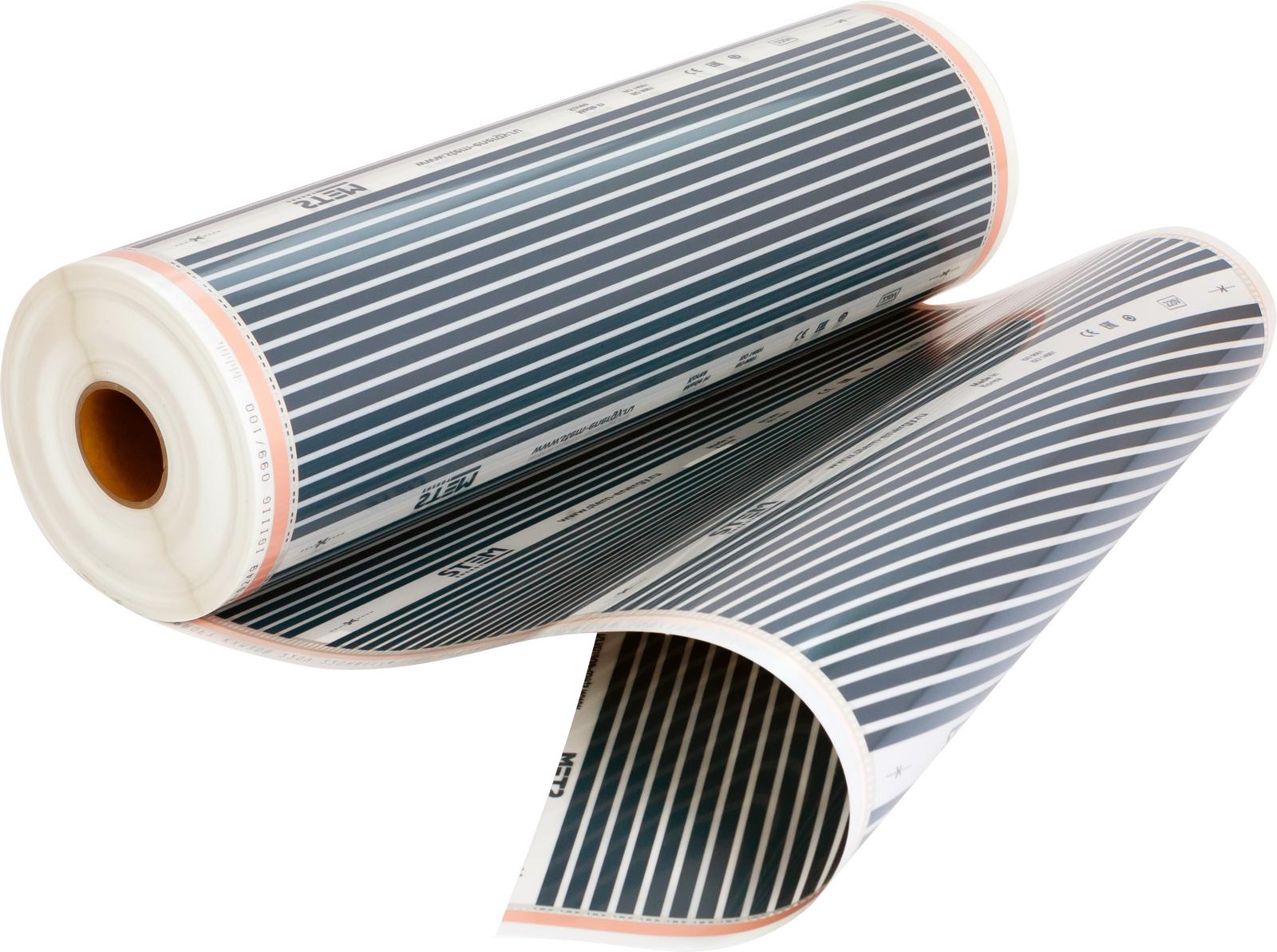

1. Пленочный пол на основе полосатой ик-пленки. Плёнка такого типа также называется – стандарт. Основная ее особенность в том, что она выпускается в разных типоразмерах, а также имеет относительно не большую стоимость. Такие нагревательные пленки чаще всего применяются при укладке под ламинат, линолеум, ковролин и цементную стяжку.

2. Инфракрасный пол на основе сплошной ик-пленки. Данную пленку также принято назвать – премиум. Основная ее особенность в том, что греющая карбоновая паста нанесена сплошным слоем, а также данное изделие имеет дополнительные защитные уретановые слои, что в разы повышает её износостойкость и долговечность. Однако за счет этого стоимость такого изделия, значительно выше.

3. Пленочный ик-пол на основе "саморегулируемой" инфракрасной пленки. Это некая модификация стандартной полосатой пленки. При перегреве мощность такой пленки снижается примерно на 15-20%. Рекомендуем выбирать пленочный пол саморегулируемый только после консультации с специалистом, т.к. практических преимуществ перед простыми полосатыми пленками тут нету.

какой пленочный теплый пол лучше - ПЛЮСЫ И МИНУСЫ

Однозначно можно предположить, что чем дороже продукт, тем он лучше. В случае пленочных полов, сплошная пленка является лидером по качеству, износостойкости и КПД нагрева. Кроме этого, такую пленку можно резать по диагонали. Более подробно о том, как это делается читайте тут.

Сплошные пленочные полы выбирать следует в тех случаях, когда требуется создать максимально долговечное и надежное решение пленочного отопления. Также премиум пленка имеет возможность и технологию укладки под кафельные покрытия

( не рекомендуется у влажных помещениях).

Сплошную премиум пленку часто еще называют – «плёночный пол 4 поколения».

Плёночные полы 4 поколения лучше выбирать также в тех случаях, когда вы не знаете точного расположения будущей мебели в комнате. Такие нагревательные пленки имеют повышенную температуру перегрева (выше 200°C) поэтому смогут безотказно работать даже если вдруг окажутся под мебелью. Чаще всего сплошные ИК-пленки устанавливаются под ламинат, линолеум, ковролин и паркетную доску. Заявленный срок эксплуатации таких пленок составляет от 50 лет.


Однако если у вас стоит задача выбрать вариант пленочного пола в сегменте «цена-качество», рекомендуем выбирать нагревательную пленку полосатого типа изготовленную из качественного полиэтилентерефталата молочного оттенка. Цена таких изделий значительно ниже, чем у премиум полов, но качество и эксплуатационные свойства остаются на достаточном высоком уровне.


Цена за м2 с виду одинаковых полосатых нагревательных пленок может значительно отличатся в зависимости от производителя.

И если вы решили выбрать для теплого пола самую дешевую нагревательную пленку - хотим Вас предостеречь от этого .

Нужно понимать, что не все полосатые пленки имеют одинаковое качество. Все дело в том, что качество, а соответственно и цена таких изделий зависит от качества полиэтилена (его температурной устойчивости) из которого они изготавливаются, ширины медной токопроводящей шины и греющих карбоновых полос, а также от толщины и эластичности пленки.

Наглядно качество полиэтилена определяется его цветом. Если полосатая нагревательная пленка сделана с прозрачного полиэтилена, это свидетельствует о том, что у нее низкая температура плавления (до 60-80 градусов), а соответственно она не сможет долго проработать в любых нештатных ситуациях связанных с перегревом. Такие пленки обычно имеют минимальную цену и на фоне других изделий могут показаться очень привлекательны для покупателя.

К таким недорогим инфракрасным пленкам можно отнести такие бренды как: Монокристал (Украина), IN-THERM (Южная Корея), EXAfilm и другие малоизвестные бренды.

Эксперты не рекомендуют выбирать дешевые инфракрасные пленки для конструкций теплого пола.
Все дело в том, что ИК-пленка находится в непосредственном контакте с напольным покрытием (ламинатом) и в такой конструкции недопустимо, чтобы она (ик-пленка) начала тлеть или плавиться в любых нештатных ситуациях связанных с перегревом (теплозапиранием). Простые, самые дешевые ик-пленки можно с успехом использовать для монтажа на стену, потолок, для обогрева брудеров и т.д, но не для теплого пола.


Выбирая надежное, долговечное и безопасное решение среди недорогих вариантов обратите внимание на полосатую инфракрасную пленку таких производителей, как: Heat Plus, Hot-Film, Enerpia. Все эти торговые марки производятся в Южной Кореи, в то время как дешевые аналоги - завозятся с Китая.

Сравнивая уже хотя бы по цвету полиэтилена с которого изготовлены данные продукты Вы поймете, что они имеют светло-молочный оттенок, а это свидетельствует о том, что в составе полиэтилена присутствует

терефталат – материал повышающий температуру плавления и температуростойкость изделия в целом. Обычно температура плавления таких пленочных полов составляет 140-160 градусов.

Выбрав пленочный пол Hot-Film вы обеспечите себе "высокий коэффициент спокойного сна" за сравнительно небольшие деньги.

Вывод. Выбирая пленочный теплый пол учитывайте все плюсы и минусы:
  1. Сплошной пленочный пол имеет самое высокое качество среди всех аналогов, однако стоит значительно дороже;
  2. В сегменте «цена-качество» рекомендуем выбирать высококачественную (не самую дешевую) полосатую пленку;
  3. Подбирая недорогой вариант пленочного пола, стоит обращать внимание на температуру плавления изделия. Если основным критерием выбора является цена – выбирайте пленку IN-THERM, если Вы ищете недорогой, но максимально качественный и надежный пленочный пол
    – рекомендуем полосатую пленку Hot-Film

Быстрый расчет стоимости за 30 секунд

Ответьте всего на 7 вопросов и получите полную спецификацию по материалам

Расcчитать цену

как выбрать пленочный инфракрасный теплый пол по типу напольного покрытия

В силу своей многофункциональности плёночные полы могут укладываться под большинство существующих типов напольных покрытий.

Полосатая и сплошная нагревательные пленки подходят под все типы напольных покрытий, которые укладываются «плавающим способом» (без клея и раствора). К таким полам относят:

  • ламинат
  • линолеум
  • паркетная доска
  • ковролин

Разница в выборе пленочного пола появляется только при укладки таких полов под цементную стяжку или кафельную плитку и обусловлена она технологией монтажа.

А именно, если вы планируете установить пленочный пол под цементную стяжку

  следует выбирать только полосатую пленку шириной 50 см. Связанно это с тем, что в процессе монтажа по данной технологии потребуется делать отверстия в пленке через которые забиваются дюбеля 6*40. В полосатой пленке в отличии от сплошной допускается делать отверстия в прозрачных не греющихся участках.

Если Вы решили установить пленочный пол под плитку  следует выбирать исключительно сплошную нагревательную пленку Heat Plus. Связанно это с тем, что в этой пленке присутствует дополнительное основание с нетканого полотна, которое усиливает механическую связь между слоями полиэтилена, что сводит к нулю вероятность расслоения пленки после укладки на неё плитки.

как выбрать пленочный теплый пол по мощности

Помимо разделения по типам, пленочные полы также делятся по мощности. Основные рекомендации при выборе инфракрасных теплых полов такие:

  1. Если выбираете плёночный пол, как источник дополнительного отопления - рекомендуемая мощность         120 – 150 Вт/м2
  2. Если выбираете инфракрасный теплый пол, как источник основного отопления -
    рекомендуемая мощность
      150 – 220 Вт/м2
  3. Если выбираете пленочный пол в качество основного отопления по технологии под стяжку (плитку) на полностью остекленные балконы, лоджии - рекомендуемая мощность     400 Вт/м2

Более подробно о мощности пленочного теплого пола и его электропотреблении читайте тут


Подбор теплого пола за 30 секунд

Ответье всего на 7 вопросов и получите полную спецификацию по материалам

Подобрать теплый пол

Вывод. Перед тем как приступить к выбору пленочного теплого пола сформулируйте для себя ответы на ключевые вопросы:
  1. Под какое напольное покрыты будете устанавливать?
  2. Что для вас является приоритетом в выборе, цена или качество и пожарная безопасность?
  3. Какой тип отопления будет нести пленочный пол: основной или дополнительный?

Имея ответы на эти вопросы и используя наши рекомендации из статьи Вы с легкостью сможете выбрать пленочный инфракрасный пол который подходит именно Вам.

Инфракрасные полы: вред - подробно о влиянии на организм!

Теплые полы уже не считается новинкой для строительных технологий в нашей стране. Всего использовалось два вида обогрева пола: водяное и электрическое. Такие полы применяются в качестве основного или дополнительного отопления зданий, могут устанавливаться как в жилых зданиях, так и в детских садах и коммерческих учреждениях. Теперь появилась самая современная разновидность полов с подогревом – инфракрасные.

Инфракрасный пленочный пол

Что же такое инфракрасные полы, чем они отличаются от хорошо известных застройщикам вариантов, есть ли от них вред, какие имеют преимущества и недостатки? Вопрос очень интересный, стоит его рассмотреть более подробно. Для того чтобы лучше понять суть проблемы, следует вначале рассмотреть что такое инфракрасное тепло с точки зрения физики.

Теплые полы

Содержание статьи

Что такое инфракрасное тепло

Инфракрасный теплый пол – удачный маркетинговый прием, позволяющий увеличить количество продаж за счет использования для многих непривычного слова, вызывающего ассоциации прямой связи с «большой наукой».

Что такое инфракрасное тепло

Что же это такое в самом деле?

Есть три варианта передачи тепла от горячего тела холодному:

  • Конвекцией. Горячий воздух поднимается вверх, холодный опускается вниз. Температура в помещении выравнивается во всем объеме за счет постоянного движения воздуха. Теплый воздух нагревает наше тело кинетической энергией молекул. Чем выше температура, тем быстрее они двигаются, тем с большей силой ударяются в наше тело и передают ему свою энергию. За счет таких процессов нагреваемся и мы;
  • Кондукцией. Для этого способа нагрева требуется прямой контакт, передача тепла производится только в месте соприкосновения. Кондукция совмещает в себе два физических способа передачи тела: за счет кинетической энергии быстро двигающихся электронов нагретого тела и за счет излучения в инфракрасном сегменте;
  • Инфракрасными лучами. Таким методом нагревается большинство предметов на планете. Солнце – главный и самый мощный источник лучей в инфракрасном спектре. Все предметы, имеющие температуру, превышающую абсолютный нуль (-273°С), излучают тепловые инфракрасные волны. Чем выше нагрев – тем больше интенсивность инфракрасного (теплового) излучения.

Инфракрасное излучение (тепловое)

Солнце излучает несколько видов волн: гамма лучи, рентгеновские, ультрафиолетовые, видимые, инфракрасные лучи и микроволны. Нас интересуют только инфракрасные. Длина этих лучей от 0,74 мкм до 100 мкм.

Инфракрасные лучи

Для справки. Человеческие тело излучает лучи инфракрасного спектра от 6 мкм до 20 мкм. Длина имеет прямую зависимость от температуры нагрева тела. Эту справку мы даем для тех, кто панически боится слова «инфракрасный». С физической точки зрения «инфракрасными» можно назвать батареи водяного отопления, печи, камины и пр. То есть, все объекты, излучающие тепло. Если их температура выше температуры тела, то они инфракрасные обогреватели по отношению к нам. Если ниже, то они инфракрасные «поглотители», поглощают наши волны и за чет них нагреваются.

Вредные или безопасные инфракрасные волны?

Инфракрасное излучение на спектре электромагнитных волн

Теперь, имея определенный багаж знаний, можно приступить к рассмотрению вопроса о безопасности инфракрасных полов в сравнении. Но для этого следует знать еще одну физическую характеристику инфракрасного излучения – интенсивность. Определяется количеством энергии, излучаемой с единицы площади нагретого тела в ватах. Если интенсивность излучения не становится причиной перегрева человеческого тела, то пребывание в таких помещениях считается полностью безопасным.

Вывод. Инфракрасное излучение полностью безопасно для нашего организма. Конечно, только в тех случаях, когда оно не слишком интенсивное и не вызывает чрезмерного нагрева или ожогов тела.

С этим все понятно. Но инфракрасные полы нагреваются электрической энергией. Этот тип нагрева имеет свои особенности, способные оказывать негативное влияние на людей. Дело в том, то электрические цепи всегда излучают электромагнитные волны. А вот их влияние на наш организм изучен не до конца. На современном развитии медицинская наука установила предельные нормы показателей магнитного поля, которые принято считать безопасными. Эти данные отличаются в различных странах, единого критерия оценки допустимых показателей пока не существует.

Природа электромагнитной волны

инфракрасный теплый пол

Опасно ли электромагнитное поле инфракрасных полов

Опять нужно немного вспомнить школьные уроки физики, эти знания помогут нам объективно рассмотреть поставленный вопрос.

Инфракрасный пол

Электромагнитные поля имеют природное и искусственное происхождение. Они окружают нашу планету и защищают все живое от смертельного солнечного излучения, поворачивают стрелку компаса, указывают путь перелетным птицам и т. д. К их воздействию организм человека привык за сотни тысяч лет эволюции. Измеряется сила магнитного поля в максвеллах.

В последние десятилетия в нашу жизнь резко «ворвалась» цивилизация в виде многочисленных бытовых приборов, радио, телефонов и прочей теперь привычной для нас техники. Все они излучают электромагнитные поля, общая напряженность которых значительно превышает привычный природный фон. Излучает такие волны и инфракрасный пол, после его установки напряженность поля в помещении увеличивается. Но могут ли они навредить организму?

Инфракрасное отопление - польза или вред?

Поля имеют определенную длину и частоту, создаются квантами (не до конца исследованными частицами). Кванты с высокой частотой колебания имеют очень много энергии, которая способна разорвать межмолекулярные связи, такие поля излучает солнце или мощные рукотворные агрегаты. Наиболее известные и них аппаратура для рентгена. Энергоемкие поля однозначно опасны для здоровья человека.

К счастью, абсолютное большинство бытовых приборов, в том числе и инфракрасные полы, излучают поля с невысокими показателями частоты колебания и не могут разрушать молекулярные связи живых клеток. Но не стоит радоваться. Влияние полей на мозг человека – большая загадка для научных сотрудников. Время от времени появляются заявления от одних о вредности электромагнитного излучения, в частности и небезопасности пользования мобильными телефонами. Другие с такой же периодичностью пишут обоснованные трактаты, что бытовые поля полностью безопасны.

Конструкция инфракрасного пола

Вывод. Никто не сможет сказать, какое влияние окажет на присутствующих инфракрасный пол своими электромагнитными полями. Медики-практики советуют не увеличивать без крайней необходимости напряженность электромагнитных полей в помещении. Надеемся, что и с этим вопросом все понятно. Теперь нужно рассмотреть «вредность» инфракрасных полов с точки зрения строительных конструкций.

Способ работы системы «теплый пол»

Инфракрасные полы и строительные конструкции

Последовательность элементов при монтаже пленочного пола

Для того чтобы поддерживать температуру воздуха внутри помещений в пределах санитарной нормы, температура пола должна быть ≈ +30°С. Больше нагревать нельзя, по такому полу придется не ходить, а прыгать. Не все здания можно обогреть теплым полом с указанной температурой, если внешние стены не имеют эффективной изоляции, то потери внутреннего тепла будут очень значительными. В таких помещениях инфракрасный пол может использоваться лишь в качестве дополнительного отопления. А как относятся строительные конструкции к инфракрасному полу?

  1. Все деревянные элементы не рассчитаны для эксплуатации в условиях повышенных температур. Как следствие – они рассыхаются и трескаются, теряется не только внешний вид, но и физические показатели.
  2. Половые перекрытия – довольно сложные с инженерной точки зрения системы, имеют много мест соприкосновения с другими несущими конструкциями. При нагреве твердых тел они расширяются, коэффициент расширения неравномерный и зависит от физических характеристик тел. Инфракрасный пол нагревает их до значений намного выше, чем закладывали инженеры во время проектирования зданий и узлов перекрытия. Нарушение условий эксплуатации может становиться проблемой появление чрезмерных смещений, что не идет на пользу прочности и долговечностью перекрытий.

    Инфракрасный тёплый пол - схема

  3. ламинат

  4. Температура инфракрасного пола регулируется специальными приборами, они измеряют показатели нагрева и автоматически включают/выключают питание.

    Регулятор ИК пола

    Подключение терморегулятора инфракрасного пленочного теплого пола

    На первый взгляд все отлично. Но приборы контроля будут корректно функционировать только в тех случаях, кода пол равномерно отдается тепло по всей площади, а так бывает очень редко. В помещениях всегда есть мебель, предметы декора и т. д. Под ними процесс теплоотдачи значительно замедляется, пол в этих местах нагревается больше, чем в среднем в помещении. Как следствие – перегрев всех элементов, в том числе и мебели, она быстрее рассыхается и теряет свои первоначальные эксплуатационные свойства. Кроме того, в этих местах значительно увеличиваются нагрузки на элементы нагрева инфракрасного пола и возрастают риски их преждевременного выхода из строя. Ремонт перегоревшего инфракрасного пола обойдется довольно дорого.

Вывод. Стоит внимательно взвесить все преимущества и недостатки инфракрасного пола и быть готовым к тому вреду, который можно в результате получить.

Пленочные и стержневые модели

Инфракрасные полы и инженерные системы

Этим вопросом интересуются только профессионалы, потребители не считают нужным вникать в тему. А напрасно, от знаний влияния инфракрасного пола на инженерные системы зависит безопасность эксплуатации всего здания.

На что следует обращать внимание потребителям?

1. Максимальная мощность электрических сетей в квартире или доме. Стандартные квартиры рассчитаны на потребление не более 4 кВт мощности всеми бытовыми приборами. С учетом этого показателя рассчитывается сечение токоведущих кабелей, технические показатели средств защиты и т. д. Конечно, электрики во время монтажа дают определенный запас, но сколько и всегда ли – никому неизвестно. Для того чтобы иметь ощутимый эффект от использования инфракрасного пола в качестве отопительной системы нужна мощность на квадратный метр не менее 200 Вт/м2. И это при идеальной теплоизоляции половых перекрытий и фасадных стен. Если квартира площадью 100 м2, то только для инфракрасного пола потребуется 20 кВт свободных мощностей. Теперь сравните четыре запланированных и двадцать требуемых киловатт. Есть разница? Выход – перед монтажом инфракрасного пола следует полностью переделать электрическую проводку дома и получить разрешение у владельца электрических сетей на увеличение мощности. Владелец сетей не всегда такое разрешение дает, у него в большинстве случаев нет свободных мощностей. Причины такой ситуации различные, но главная – нежелание вкладывать прибыль в развитие инфраструктуры.

Характеристики

2.Безопасность эксплуатации. Инфракрасный пол подключается к напряжению 220 В. Технология укладки предусматривает несколько ступеней защиты оборудования, но всегда ли монтажники строго соблюдают рекомендованную изготовителем инструкцию? Нарушения ПУЭ, к сожалению, не так уж и редки. Да и во время эксплуатации могут возникнуть различные непредвиденные ситуации. К промеру, затопления полового покрытия вследствие прорыва водопроводной системы. В науке есть такое понятие: если вероятность события не равняется нулю, то его всегда нужно принимать во внимание. Значит, поражение пользователей электрическим током возможно.

Пленочный инфракрасный теплый пол сплошной 100см (220Вт/кв.м.)

Опытные строители настоятельно рекомендуют предусматривать использование инфракрасных полов для отопления еще во время производства проектных работ и утверждения документации во всех надзорных государственных организациях и владельцев инженерных сетей.

Несколько слов о преимуществах. Это единственный вид обогрева, технология обустройства которого не предусматривает использование «мокрых» материалов, что позволяет значительно расширять сферы использования инфракрасных полов, значительно сокращать время монтажа.

Вывод

Не стоит бояться инфракрасного излучения, в таких физических значениях оно полностью безопасно. О влиянии электромагнитных волн говорить довольно сложно. Для сравнения можно сказать, что инфракрасный пол в комнате ≈ 20 м2 создает мощность магнитного поля по значению равную телевизору с электронной трубкой. А в остальном о целесообразности использования такого выбора отопления каждый застройщик должен самостоятельно принимать решение.

Видео – Инфракрасный пол, за и против

Как сделать инфракрасный теплый пол на лоджии или балконе


Одной из сложностей утепления балкона являются ограничения, относительно весовой нагрузки на плиту после проведения работ. Небольшая площадь помещения требует использования отделочных материалов, позволяющих сэкономить свободное пространство.

Инфракрасный теплый пол на балконе является оптимальным решением вопроса утепления. Система отопления монтируется просто. Толщина слоя, включая теплоизоляционный материал и саму пленку, составит 1,5-2 см. При этом полы легко будут поддерживать на балконе комфортную для человека температуру 25°С.

Может ли ИК тёплый пол обогреть балкон или лоджию

Плёночный инфракрасный тёплый пол является эффективной системой отопления, которую можно установить на лоджии или балконе, даже без остекления и дополнительного утепления. Основным отличием от водяного или электрического обогрева, является использование инфракрасного, а не теплового излучения, что позволяет эксплуатацию даже в открытых помещениях.

Как действует ИК отопление? Несмотря на название, устройство инфракрасной системы отопления достаточно простое. Специальный теплопроводящий элемент запаян в высокопрочную пленку, которая усиливает и рассеивает лучи. Подключение к электроснабжению осуществляет с помощью токопроводящей пластины, расположенной сбоку пленки.

За счет уникального принципа работы, укладка плёночного тёплого пола на балконе является хорошей альтернативой традиционным системам отопления. Нагрев помещения происходит следующим образом:

  1. Инфракрасное излучение воздействует на любые твердые предметы, находящиеся в непосредственной близости: мебель, противоположные стены, люди и т. д.
  2. При достижении определенной температуры, предметы начинают отдавать избыток тепла, удаляющийся с поверхности методом конвекции.
  3. Так как, для обогрева балкона нет необходимости в предварительном нагреве воздушных масс, человек, находящийся в помещении, чувствует тепло сразу после включения пленки. Практика показывает, что максимально комфортная температура для человека начинается с 19°С, но при необходимости можно увеличить режим до 25°С.

При наличии строительных инструментов и материалов, монтаж инфракрасного плёночного теплого пола на балконе своими руками может быть выполнен в течение 1-2 часов, в зависимости от площади и выбранного финишного напольного покрытия.

Как установить и подключить теплый ИК пол

Самостоятельный монтаж ИК пола на лоджии или балконе выполняется достаточно быстро. Скорость проведения работ в большей мере зависит от выбранного финишного отделочного слоя.

Опыт показывает, что больше всего времени потребует укладка плитки, меньше линолеум или ламинат.

Проведение работ проходит следующим образом:

  • Подготовка основания. Пол следует привести в порядок: снять старое покрытие, убрать плесень, произвести обработку антигрибковыми средствами. Перед укладкой основание обязательно выравнивается.
  • Под ИК теплый пол на балконе укладывается теплоизоляционная подложка. Для этой цели можно использовать любой вид утеплителя, кроме того, у которого присутствует фольгированный металлической слой.
  • Раскладывается пленка. При этом необходимо учитывать, что ширина рабочей поверхности 25 см. Между рядами пленки зазор должен быть не больше 4 см. Укладывать листы внахлест категорически запрещается. Разрезать пленку можно в специально отмеченном месте.
  • Подводится напряжение. Если монтаж выполняется самостоятельно, необходимо учесть несколько важных деталей. Начинать работу необходимо с установки терморегулятора и подведения к нему питающего кабеля. Подключение полов выполняется строго сверху пленки.
  • Монтаж финишного покрытия. Ламинат и линолеум укладываются непосредственно сверху пленки. Для плитки потребуется предварительно проложить армирующую сетку. Используемый клеевой раствор должен предназначаться для облицовки теплых полов.

Напряжение на терморегулятор должно подаваться от отдельного автомата, запитанного непосредственно от счетчика. Обязательна установка УЗО.

Требования к балкону перед укладкой плёночного пола

Пленка, которая покрывает нагревательные элементы теплых полов, является сверхпрочной и способной выдерживать механические нагрузки. Устройство инфракрасной системы отопления полностью безопасное, поэтому к помещению, где планируется выполнять монтаж, предъявляются относительно небольшие требования.

Утепление балкона инфракрасными теплыми полами может выполняться при условии:

  1. Отсутствия влаги на полу. Предварительно необходимо простелить гидробарьер, в случае изготовления стяжки, раствор должен полностью высохнуть.
  2. Ровное основание. Эффективный обогрев лоджии инфракрасным полом возможен только при условии укладки пленки на ровную плоскость. Потребуется устранить неровности. Максимально допустимый перепад составляет 1-2 мм на 1 м².


{banner_downtext}
Утеплить на лоджии пол с помощью ИК пленки является экономически выгодным решением, по сравнению с водяными или электрическими полами.

Плюсы и минусы пленочного пола для балкона

Как и любая другая система отопления, инфракрасные полы имеют свои недостатки и преимущества, которые следует учитывать.

Преимущества:

  • Быстрый и простой монтаж.
  • Низкая себестоимость.
  • Универсальность, можно использовать под любой вид покрытия.
  • Возможность легкого ремонта.
  • Благотворное влияние на организм человека.


Недостатки:

  • Высокое энергопотребление.
  • Необходимость аккуратной установки.
  • Вероятность поражения электрическим током. Для снижения опасности требуется использование заземления и установка УЗО.


Стоит ли утеплить на лоджии пол с помощью ИК пленки? В конечном счете, принимать решение придется самому потребителю. Выбрать этот вариант следует, если необходима система отопления, существенно не влияющая на вес балкона, не уменьшающая высоту потолка, а также при решении самостоятельного проведения монтажных работ.

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

1. Отражающая теплоизоляция (подложка)
2. Пленочный теплый пол
3. Монтажный комплект (зажимы, изоляция)
4. Электрическая проводка
5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)
6. Пассатижи
7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)


2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3. Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения. При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола.  Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая - поверх медной полосы, снаружи. (рис. 2)

                                                          Рис. 1


                                                           Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно - зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.
Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.

10. Протестируйте систему обогрева:
- включите систему и установите температуру пола, обычно около 27-28 0С. (Ознакомьтесь с гарантийными условиями  финишного напольного покрытия.)
- проверьте, чтобы каждая полоса термопленки нагревалась;
- проверьте пробником места подключения проводов и все изоляции;
- убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

Инфракрасный теплый пол Teplotex (Теплотекс) от производителя

Инфракрасная пленка TEPLOTEX производится в Юж. Корее для компании ООО «СКО Альфа-проджект». На российском рынке торговая марка появилась 10 лет назад и успешно продается на территории РФ и за её пределами. На сегодняшний день официальные представители торговой марки работают в 48 городах Росси. Действительно длительное присутствие торговой марки в российских магазинах говорит о доверии потребителей и партнеров. Приобрести пленочный теплый пол Теплотекс у производителя Вы можете, оставив запрос на сайте или по телефону, указанному в шапке.

Пленочный теплый пол Teplotex-0.5
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-0.8
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Пленочный теплый пол Teplotex-1.0
  • Удельная мощность: 220 Вт/м2
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: основной / комфортный
  • Maкс. температура (рабочая): 45 °C
  • Шаг отреза: 25 см

Цена производителя

Качество, проверенное временем

Особенность инфракрасного теплого пола Теплотекс в заводском контроле качества производства. Полное соответствие технологических процессов стандартам позволяет гарантировать стабильную и безопасную работу системы обогрева. Пленочный пол торговой марки Teplotex успешно продается на российском рынке уже 10 лет и получил множество положительных отзывов продавцов и потребителей. Производитель Теплотекс предоставляет гарантию 10 лет.

10 причин продавать инфракрасный пленочный теплый пол в вашем магазине

  1. Если вы занимаетесь торговлей строительными и отделочными материалами – ваши покупатели уже готовы к покупке теплого пола, так как он монтируется как раз во время ремонта или строительства. Это отличный способ увеличить средний чек.
  2. Цена теплого пола Teplotex приятно удивит покупателя. Довольный клиент – постоянный клиент (в любой кризис).
  3. Продажи без возвратов и претензий. Качественной и проверенной продукцией торговать очень выгодно.
  4. Если среди ваших покупателей есть монтажники, или Вы сами занимаетесь ремонтом и строительством - Teplotex надежный и недорогой теплый пол, который никогда вас не подведет.
  5. Даже если у вас небольшой по площади магазин – пленочный теплый пол не займет много места в торговом зале, мы предоставляем демонстрационные стенды и образцы продукции.
  6. Работая с производителем, Вы можете получить более высокую наценку.
  7. Наших дилеров мы обеспечиваем рекламными материалами, а также проводим обучение для продавцов.
  8. Мы предлагаем бесплатную доставку.
  9. Производим отгрузку в день поступления заявки, работаем с любой транспортной компанией, товар всегда в наличии на складе.
  10. Техническая служба осуществляет поддержку и консультацию, производит бесплатный расчет системы обогрева при необходимости.

Пленочный теплый пол Teplotex на отрез

Пленочный теплый пол Теплотекс поставляется на отрез в бухтах 100м, это наиболее удобный формат для розничной торговли в строительных магазинах, на рынках и отделах розничной торговли специализированных центров.

Три варианта ширины позволяют осуществлять наиболее простой монтаж на любой площади. Пленка шириной 0,5м наиболее удобна при раскладке на небольшой площади, где важно аккуратно обойти участки со стационарно стоящей мебелью без ножек и предметами интерьера. Пленка шириной 0,8 и 1,0 м наиболее удобна на большой площади, такая ширина позволяет уменьшить количество соединений пленки, что значительно повышает надежность системы. Кроме того, в зависимости от конфигурации помещения, можно комбинировать отрезки разной ширины.

Пленка имеет линию отреза на полотне для удобства монтажа.

Применения инфракрасной пленки Teplotex

Инфракрасная пленка Teplotex является идеальным вариантом для системы обогрева под легкие покрытия (ламинат, линолеум), так как совершенно не увеличивает высоту пола и предполагает сухой монтаж без использования клея или иной основы. Этим пленка очень привлекает потребителей, в особенности тех, кто предполагает укладывать теплый пол самостоятельно. В любом случае, стоимость такого монтажа у специалистов не высока.

Инфракрасный пол легко демонтировать или заменить, не повреждая декоративное покрытие. Размещать пленку можно как на пол, так и на стены и потолок.

Для безопасного использования необходимо подключать систему через терморегулятор, чтобы предотвратить перегрев поверхности и сэкономить электроэнергию.

длина шага (отреза) 0.25 м
ширина полотна пленки 0.5/0.8/1.0 м
max. длина 1 полосы 8 м
max. мощность 220 Вт/м2
толщина пленки 0.34 мм
среднее энергопотребление 67 Вт/м2
t рабочая 45°C
t max 50-60°C

Нагревательным элементом инфракрасного пленочного теплого пола служит карбоновая паста, нанесенная полосами параллельно между медными шинами, которые служат полупроводниками. Нагревательные полосы запаиваются между двумя слоями полимерной пленки, предназначенной для фиксации элементов и безопасной эксплуатации системы. Пленку можно разрезать обычными ножницами в месте разреза, обозначенном на полотне. Шаг отреза пленки Теплотекс 25 см, таким образом можно очень аккуратно разместить систему на поверхности без перерасхода материалов. Нельзя подключать отрезок пленки более 8 м, даже если есть возможность разложить больше. Часть полотна отрезается и подключается параллельно.

Максимальная мощность инфракрасного пола - 220 Вт/м2, это значит, что при понижении температуры пленка может выделять достаточное количество тепла. Пленочный теплый пол ТЕПЛОТЕКС можно использовать для основного обогрева помещения. Рабочая температура пола 45°С, при этом для безопасной работы системы температуру нагрева на терморегуляторе необходимо устанавливать не более 27°С, чтобы не повредить покрытие пола.

Основные параметры приведены в таблице, полная характеристика нагревательной пленки подробно изложена в инструкции по монтажу и эксплуатации.

Идеальный вариант для дачного сезона

Легкий монтаж/демонтаж

Организация отопления в деревянном доме требует учета нескольких особенностей, например, конструктивного исполнения каркаса или отдельных элементов отделки помещения.

Низкая стоимость

Принимая во внимание периодическое использование дачной постройки, владельцы всегда стараются подобрать наиболее экономичный вариант отопления.

Безопасная альтернатива конвектору

Если стоит выбор между традиционным обогревателем и теплым полом - инфракрасная пленка позволит наиболее равномерно, а значит эффективно обогреть любую площадь.

Теплый пол на дерево – самый актуальный вопрос для владельцев загородной резиденции. Как укладывать систему обогрева, если основа пола - деревянные лаги. Инфракрасный пленочный пол Теплотекс - самый удачный вариант.

Не требует специальных крепежей, сухой монтаж, легкая конструкция (на деревянное основание бетонную стяжку не зальешь) - ну и самое главное - в деревянном доме преимущественно используются легкие декоративные покрытия - дерево, ламинат, линолеум.

Про безопасность. Теплый пол - это, конечно, электрическое оборудование, так же, как и проводка, холодильник или водонагреватель, которые успешно используются при соблюдении правил монтажа и эксплуатации. Рекомендуем изучить инструкцию по монтажу и проконсультироваться со специалистами при расчете системы обогрева.

Инфракрасный теплый пол Teplotex в готовых комплектах

Готовые комплекты пленочного теплого пола наиболее удобны для продажи в магазинах самообслуживания, а также для интернет-магазинов. В комплект входит нагревательная пленка, комплект соединений (клипсы-крокодил), силовой провод, изоляция и инструкция по установке.

Чаще всего готовые комплекты покупают для самостоятельного монтажа, так как для выбора нужно знать только предполагаемую площадь обогрева, а пошаговая инструкция содержит всю необходимую информацию, а также гарантийный талон.

Комплекты площадью от 1 до 20 м2 можно комбинировать при необходимости.

Ваш идеальный магазин теплого пола


Теплый пол в вашем
интернет-магазине

за 5 минут

Мы предоставим файл для моментальной загрузки товаров в Ваш интернет-магазин


Самые выгодные условия производителя

Бесплатная доставка
в ваш город

Оставьте запрос на сайте, чтобы получить прайс производителя и возможность бесплатной доставки

Варианты оформления выкладки теплого пола

Обратиться к производителю

  • Подбор ассортимента теплого пола и греющего кабеля в зависимости от формата торговли
  • Расчет минимального объема заказа для первой заявки
  • Техническая консультация

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Ответ будет отправлен на Ваш e-mail, внимательно проверьте данные при отправке.

Для монтажа пленочного теплого пола требуются дополнительные материалы, которые обычно приобретаются после расчета площади обогрева. Помимо элементов системы (силового кабеля, клипс, битумной изоляции) для монтажа потребуется теплоизоляция (неметаллизированная) изоляция, скотч для соединения теплоизоляции, для монтажа под линолеум необходима фанера, ГВЛ или OSB.

Соединительный провод

Битумный скотч

Фанера, OSB, ДВП

Скотч для фиксации отрезков пленочного пола

Клеммы

Терморегулятор с датчиком температуры пола

Полиэтиленовая пленка

Теплоизоляция с лавсановым покрытием

монтаж и подключение своими руками

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм.

Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры.

Его с успехов применяют:

  • в жилом секторе;
  • в учебных заведениях;
  • в медицинских заведениях;
  • в оранжереях;
  • в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера.

Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля.

А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы.

Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28°С.

Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Преимущества технологии монтажа

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека.

В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов.

Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

  • Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
  • Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
  • Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

    Электромонтажные схемы

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

  • Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

    Оформление края отрезанной полосы

    Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

  • Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

    Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

  • Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
  • Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.

Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.



Инфракрасный теплый пол » Теплый пол Thermo

Российский рынок климатического оборудования и отопительных систем развивается достаточно динамично и технологические новинки появляются на нем очень быстро. В последние годы широкую известность получили так называемые инфракрасные или пленочные теплые полы.

Особенности пленочного теплого пола

Пленочные полы бывают углеродными и биметаллическими. В углеродных системах резистивный нагревательный элемент состоит из параллельно соединенных углеродных полос, которые уложены между двух слоев специальной полимерной пленки (чаще всего, лавсановой). Биметаллические устроены несколько иначе и состоят из тонкой полиуретановой пленки, внутри которой находится двухслойный нагревательный элемент (верхний слой – медь, нижний – особый сплав на алюминиевой основе). Основной причиной, по которой пленочные системы пользуются большим спросом у покупателей, можно назвать лояльную цену и грамотную маркетинговую политику.

Стержневые полы – это еще одна интересная разновидность инфракрасных систем обогрева пола. Состоит она из карбоновых стержней, которые под воздействием электричества, выделяют тепло длинноволнового инфракрасного диапазона. Стержни соединены между собой параллельно при помощи самого обыкновенного медного силового провода. Вся конструкция чем-то напоминает нагревательный мат с греющим кабелем. Далее в тексте под инфракрасным полом будет подразумеваться именно стержневой теплый пол.

К преимуществам стержневого теплого поля относятся:

• Свойства саморегуляции карбоновых стержней, обусловленные их материалом, в состав которого входит графит. Когда общая температура поднимается, а теплоотдача, соответственно, уменьшается, материал нагревается и, естественно, расширяется его. Расстояние между частичками графита становится больше, точки соприкосновения уменьшаются, возрастает сопротивление, а мощность существенно снижается. Если температура падает, происходит обратный процесс. За счет этих особенностей, карбоновый пол спокойно переносит перегрев и «закрытость», а это значит, что его легко можно установить под мебель и любые другие предметы, плотно расположенные на полу.

• Стержневый пол смело можно отнести в разряд экономичных систем. Это обусловлено небольшой (116 Вт/кв.м) потребляемой мощностью, которая снижается до 87 Вт/кв. м по мере прогревания стяжки.

• Добиться впечатляющей надежности системы удалось за счет параллельного соединения нагревательных элементов, высокой прочности материалов и установки конструкции в бетонную стяжку.

Можно ли ставить инфракрасный теплый пол под плитку и во влажные помещения.

Производители в своих рекламных буклетах утверждают, что инфракрасные полы легко укладываются под плитку и прекрасно подходят для ванных комнат, санузлов и других помещений с повышенной влажностью. Однако, эти сведения по большей части описаны общими фразами и клиенту довольно трудно получить реальное представление о возможностях систем.

Эффект саморегулирования инфракрасного теплого пола

Стержни из карбона на самом деле не способны перегреться и выйти из строя, но в ходе их эксплуатации возникает иная, не менее сложная проблема. Классический резистивный кабель, при использовании низкотеплопроводимых материалов, к примеру, ламината или дерева, прогревает напольное покрытие за счет увеличения температуры под ним. А вот саморегулирующие нагревательные элементы на повышение температурных показателей реагируют резким снижением мощности и почти полностью прекращают обогрев. Точно такой же эффект наблюдается в тот момент, когда вам необходимо сделать пол более теплым в уже в хорошо прогретом помещении, например, в период летней жары.

В Скандинавии после нескольких лет опытов отказались от использования саморегулирующихся теплых полов, сочтя их неэффективными и проблемными в использовании.

Весьма неудобной и крайне затратной считается возможность применения саморегулирующихся теплых полов без терморегулятора. В этом варианте опция точной регулировки и отключения системы отсутствует, что доставляет пользователю внушительное количество неудобств.

Снижение мощности при увеличении температуры приводит к тому, что общая нагрузка на электросеть снижается и само по себе, это просто замечательно. Но практика показывает, что это – палка о двух концах. Дело в том, что в подобной ситуации увеличивается время нагрева, а вместе с ним растут и затраты на электроэнергию.

Надежность и долговечность инфракрасных теплых полов

Долговечность и надежность всякой правильно смонтированной системы почти 100%, то есть к отличительным качествам именно стержневого пола этот тезис относить нет смысла. Также не стоит самостоятельно монтировать и устанавливать инфракрасные теплые полы на основе стержней из карбона. Чтобы соединить все элементы с центральной электросетью, придется подключить несколько контактных групп и термоусадочных муфт. Это сложный процесс, который имеет смысл поручить специалистам, так как система требует сугубо профессионального подхода.

Проведя сравнение между кабельным и стержневым полом, можно абсолютно точно сказать, что по техническим характеристикам и возможностям эти системы ни в чем друг другу не уступают. Но для покупателя наиболее значимыми критериями являются приемлемая стоимость и простота монтажа. Если кабельный и стержневый полы сравнивать по этим параметрам, то безусловным лидером окажется кабельная система, а ее стержневый аналог – значительно более дорогой и сложный в установке – пополнит ряды аутсайдеров.

На запрос «инфракрасный теплый пол – отзывы», поисковик моментально выдаст огромное количество страниц с самой разной информацией. Можно заглянуть на сайты производителей или прогуляться по форумам и узнать, каково на этот счет общественное мнение. Через несколько часов блуждания в сети, вам станет ясно, что однозначно положительного мнения нет и далеко не все клиенты, купившие инфракрасную систему обогрева пола, остались ею довольны на 100%.

Единственный вывод, который можно сделать, сводится к следующему: инфракрасный стержневый пол – вполне работоспособная система, обладающая оригинальной конструкцией, но принципиальных отличий от традиционный кабельных систем в ней нет. Достоинства, на которых фирмы-производители акцентируют внимание покупателя, являются не основными, а скорее второстепенными свойствами, и на общую работу теплых полов значимого влияния не оказывают.



Инфракрасная нагревательная пленка

- Купите инфракрасную нагревательную пленку на AliExpress

Отличные новости !!! Вы попали в нужное место для инфракрасной нагревательной пленки. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая инфракрасная нагревательная пленка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инфракрасную нагревательную пленку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инфракрасной нагревательной пленке и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести инфракрасная нагревательная пленка по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое нагревательная пленка (HOT-Film)?

Что такое нагревательная пленка (HOT-Film)?

HOT-Film производства Korea Heating Co., Ltd. - это превосходный и современный обогревательный материал для полов, потолков и стен.

Углеродный нагревательный элемент (электрический проводник) и серебряная паста напечатаны на полиэтиленовой пленке из изоляционного и огнестойкого материала, которую необходимо соединить с пленкой Laminex после изготовления электрода из медной фольги.

Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. HOT-Film, основанная на тепловом излучении в дальней инфракрасной области, дает более длительный эффект нагрева, чем другие системы отопления.Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

Сырье для горячей пленки:

Изоляционная / огнестойкая пленка из ПЭТ:
ПЭТ - это сокращение от полиэтилентерефталата, входящего в состав термопластов. Он легкий, не имеет вкуса и запаха, широко используется в предметах домашнего обихода, игрушках, электроизоляторах, корпусах для радио и телевизоров, а также в упаковочных материалах.Для Hot-Film ПЭТ соответствует требованиям стандарта VTM-2 по изоляционным / огнестойким свойствам UL.
Он имеет цвет молока и используется для электронных / электрических материалов.

Углеродная паста:
Это мелкий черный порошок с углеродом в качестве основного элемента. Он имеет размер частиц 1 ~ 500 мкм и используется для изготовления черной краски (пигмента), резины и типографской краски.
Для нагревательного элемента из углерода (нагревательная часть пленки) количество нагрева можно регулировать, регулируя значение его сопротивления в зависимости от соотношения углерода и графита в смеси.

Серебряная паста:
Серебряная кабина используется для повышения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной нагревательной секцией. Идеальное значение сопротивления должно быть не более 1 Ом.

Пленка Laminex:
Пленка Laminex, которая используется в производстве нагревательных пленок, имеет высокую адгезионную прочность, высокую термостойкость и легкость обработки.
В частности, его клейкое вещество использует EVA (для полов) или EEA (для сауны).

Описание продукции и технические характеристики производителя:

Ниже представлены (в видеоформате) описание и технические характеристики продукции компании Korea Heating Co., Ltd.

Превосходство системы нагрева Hot-Film:

1) Простая в установке и экономичная система отопления:

Способен снизить затраты на установку благодаря простоте строительства / установки . Процесс означает сокращение времени строительства.

Способен к быстрому нагреву за счет параллельной структуры нагревательного элемента и использования электричества.

Возможность частичного обогрева и экономии ненужных расходов на отопление (Возможно использование центральной системы управления)

Позволяет иметь более просторное жилое пространство, не требуя отдельного помещения для котла.

2) Экологичная и здоровая система отопления:

Нагревательный элемент изготовлен из угля, например древесного угля (активированного угля), излучающего меньше электронных волн.

Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

В нем не используется пламя, поэтому он производит меньше шума, пыли и угарного газа.
Идеально подходит для мест с детьми, пожилыми людьми и пациентами.

3) Экономия на обслуживании системы отопления:

На 30% дешевле, чем электрическое отопление, и более чем на 50%, чем на масляном котле.

Простая конструкция и конструкция означают меньшее количество отказов продукта и снижение затрат на обслуживание.

Для реконструкции дома систему легко снять и переместить.

Hot-Film Технические характеристики:

  • Способен поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярности и высокой плотности.
  • Технология и разработка высокотехнологичного полиграфического оборудования, позволяющего печатать равномерно.
  • Разработка специального ламинатора для производства нагревательной пленки.
  • Использование оскорбительной и огнестойкой пленки мирового уровня.
  • Технология предотвращения образования искр со стороны угольной печати за счет конструкции специальной серебряной будки.
  • Конструкция предотвращения возникновения искр за счет регулировки площади сечения угольной печатной стороны.
Взаимодействие с другими людьми

© 2011 Far Infra Co. Ltd., - Все права защищены

Принцип действия

, правила устройства

Пленочный инфракрасный теплый пол

Еще совсем недавно для отопления использовался только кабельный или водяной теплый пол.Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие - пленочный пол. Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.

Содержание

  • Пленочная конструкция пола
  • Принцип работы лучистого инфракрасного обогревателя
  • Преимущества инфракрасной пленки
  • Использование системы пленочного отопления
  • Совместимость полов
  • Инфракрасный теплый пол
  • Подготовка к установке пленочной системы
  • Процесс укладки инфракрасной пленки
  • Подключение датчика температуры и терморегулятора

Конструкция пола из пленки

Что такое инфракрасный теплый пол - разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые выполнены по технологии Carbon NanoTube.

Инфракрасная пленочная конструкция пола

Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.

Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит работать.

Желательно установить в доме инфракрасный теплый пол - технические характеристики тому доказательство.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.

Принцип работы лучистого инфракрасного обогревателя

Инфракрасная система теплого пола работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.

Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.

Принцип работы инфракрасного обогревателя

Особенности конструкции, установка теплого пленочного пола и принцип его работы исключает наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы - отрицательно заряженные ионы.

Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.

Преимущества инфракрасной пленки

Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола подразумевает отключение отопления, когда в помещении стало теплее.

Преимущества системы теплых полов: схема сравнения с работой центрального отопления

Необходимо перечислить основные достоинства такой пленки:

  • равномерный обогрев помещения;
  • энергосбережение;
  • повышение эффективности использования энергоносителя по сравнению с конвективным типом отопления;
  • исключено охлаждение и перегрев помещения, а также замерзание самой системы;
  • уменьшение запыленности помещения;
  • полная независимость от графика центрального отопления;
  • стелс в интерьере;
  • расходы на техническое обслуживание не включены;
  • нет чувства духоты;
  • сохранение естественной влажности;
  • бесшумная работа;
  • простота сборки и разборки.

Использование пленочных систем отопления

Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.

Применение теплых полов в жилищном фонде: для создания комфортной температуры отапливается самая необходимая зона.

Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.

Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.

Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки - например, для обогрева различного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.

Совместимость с полом

Инфракрасный обогреватель совместим со всеми типами полов. Система пленочного обогрева подходит для установки под светлые покрытия - ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.

Инфракрасное напольное покрытие, совместимое с любым типом напольного покрытия

Вместе с тем, при наличии у человека достаточного опыта проведения строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.

Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за его покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.

Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов Цельсия.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.

Инфракрасный теплый пол

Инфракрасная пленка может быть установлена ​​самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.

Подготовка к установке пленочной системы

Если вы планируете покрыть ковролин или линолеум, то подойдет любой вид утеплителя, толщина листа должна достигать всего 3 - 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, рекомендуется использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.

Подготовка к устройству пленочного пола включает в себя обязательный этап - разработку схемы

При установке теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему для разметки инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.

Процесс укладки инфракрасной пленки

Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.

Схема подключения без перекрещивания проводов

Тогда стоит подключить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.

Стандартная инфракрасная установка пленки

Подключение датчика температуры и терморегулятора

Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.

Подключение термостата - заключительные работы

Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.

И только после этого можно приступать к укладке чистового напольного покрытия. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.

Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта.

Нагревательная пленка Mi-Heat для каждого проекта

Углеродная нагревательная пленка: современные и эффективные электрические системы теплого пола

Мечтаете о полах в ванной с подогревом, выложенными теплой плиткой, где в полночь можно посетить ванную комнату, не бегая и не ходя на цыпочках? Позвольте нам помочь вам!

Mi-Heat - компания, специализирующаяся на производстве полов с подогревом, электрических обогревателей, инфракрасных обогревателей и регуляторов теплого пола из Германии.Мы предлагаем широкий выбор нагревательных элементов, от высококачественной нагревательной пленки Made in Germany до доступной нагревательной пленки Comfort, от нагревательной пленки мощностью 1500 Вт / м для промышленности до нагревательной пленки низкого напряжения 12 В для дома. У нас есть все! Наши специалисты найдут продукт, наиболее подходящий для ваших нужд, и проведут вас через установку.

Текущие расходы и установка электрического теплого пола

По сравнению с электронагревателем или бойлером, у электрического теплого пола есть несколько преимуществ:

  • низкая стоимость приобретения: первоначальная закупка нагревательной пленки значительно ниже, чем у котла с тепловым насосом
  • не требует обслуживания: у теплового насоса больше механических проблем со статистикой.Обладая сроком службы более 30 лет, нагревательная пленка обеспечивает 30 лет бесперебойного нагрева без обслуживания.
  • низкая стоимость электричества: тепловые лучи углеродной пленки напрямую нагревают людей и мебель, вы почувствуете тепло раньше, в то время как температура в помещении остается относительно низкой. Эта эффективность позволяет сэкономить до 50% энергии и получить более свежий воздух.
  • чистый и здоровый воздух в помещении: лучистое тепло нагревает людей и мебель напрямую, без циркуляции нагретого воздуха и взбалтывания пыли, как традиционный обогреватель, что хорошо для аллергиков; инфракрасные лучи также подавляют рост микробов или плесени
  • comfort: нагревательная пленка бесшумна; Нагревательная пленка обеспечивает обогрев всей площади, поэтому не будет горячих и холодных точек
  • экономия места: тепловой насос занимает ценное место
  • простой монтаж своими руками

инфракрасная пленка | Тепло Плюс

Heat Plus - это нагревательный элемент, который используется вместе с другими продуктами Heath Plus для создания систем электрического отопления, пленочных инфракрасных теплых полов, локальных систем отопления, нагревательных приборов, систем защиты от обледенения и таяния снега и других целей.КПД системы обогрева на основе инфракрасной пленки более 90%. Высокий показатель достигается не только с помощью инфракрасного обогрева, но и за счет исключения потерь при передаче энергии от источника к излучателю тепла. Инфракрасная пленка в сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и для укладки под тяжелые покрытия (плитка, мрамор и др.).

В основном пленка устанавливается под напольное покрытие, но также может быть закреплена на стенах, потолке или других теплопроводных поверхностях.Принцип действия нагревательной пленки Heat Plus Standart основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло. Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель ...), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus Standart, всегда чувствуют себя тепло и комфортно не только благодаря теплу, но и процессу ионизации воздуха пленкой за счет слоя серебра. КПД пленочной системы отопления более 90% - это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла.Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем. Инфракрасная нагревательная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,338 мм, состоящую из 5 технологических слоев (в отличие от аналогов, которые состоят из 2-3 слоев). Карбоновые полосы объединены в секции длиной 20 см.Слой углерода с пластификатором однородно, с большой точностью наносится на полиэтиленовую (полиэфирную) подложку. Исключен перегрев пленок с высокой удельной мощностью. Самая важная часть в конструкции инфракрасной пленки - это место контакта между токопроводящей медной шиной и углеродным нагревательным слоем. Надежный контакт обеспечивает серебряная шина, которая полностью покрывает площадь медного проводника и обеспечивает отсутствие воздушного зазора. Благодаря высокому качеству медного проводника наименьшее контактное сопротивление (0.1 Ом) достигается.

Инфракрасная нагревательная пленка | DAEWOO ENG

Инфракрасная нагревательная пленка | DAEWOO ENG
ГЛАВНАЯ Продукция Обогрев пленкой в ​​дальней инфракрасной области
()
Название модели Потребляемая мощность ширина Теплотворная способность Единица упаковки
DW300 60Вт ч / м 30 см 52 ккал 100 ~ 150 м / рулон
DW500 100Вт ч / м 50 см 86 ккал 100 ~ 150 м / рулон
DW600 120Вт ч / м 60 см 103 ккал 100 ~ 150 м / рулон
DW1000 200Вт ч / м 100 см 172 ккал 80 ~ 100 м / рулон

Название продукта

Нагревательная пленка

Общий котел

Примечания

Способ строительства

Сухой и мокрый тип все в наличии

Только мокрого типа

Свободный выбор

При строительстве

Котельная

Не требуется

Требуется площадь

Трубы отопления

Нет

Внешний вид

Чистый

Построенная толщина

10 мм

110 ~ 120 мм

Высота этажа на 10 см

Срок строительства

1 день

4 ~ 5 дней (включая отверждение)

Увеличение денежного потока

Нагрузка на пхен

2 кг

Около 240 кг

2.38 тонн / 10 пхен нижняя нагрузка

При работе

Техническое обслуживание

Не требуется

Требуется постоянно

удобный

A / S

Практически нет

Часто

Строительство без забот

Поломка из-за холода

Нет

Может иметь место

Уйти с места спокойно

Ремонт полов

Средний ремонт

Масштабный ремонт (Разборка)

удобный

Текущие расходы

Низкое (64%)

Высокое (100%)

Снижение затрат на топливо на 60%

Реконструкция

Легко

Множество ограничений

Название продукта

Нагревательная пленка

Панель теплого пола

Нагревательный материал

Углерод

Никель Fe-хромовая проволока

Электромагнитные волны

Практически нет

Много

Дальний инфракрасный

90.4%

Нет

Конструкция соединения

Параллельный

Серия

Перегрев

Поддерживать при определенной температуре

Продолжать увеличивать до перегрева

Прочность

Коррозия не происходит, и нагрев может поддерживаться в случае частичного короткого замыкания

Происходит коррозия, и в случае короткого замыкания функция будет потеряна

Колебания температуры в помещении между верхом и низом

Обогрев за счет излучения сохраняет внутреннее пространство полностью теплым

Пол горячий, а потолок холодный (сильные колебания температуры)

Классификация

Цена единицы поставки

Ежемесячное использование

Ежемесячные расходы на отопление

Калорийность (㎉ / ㎡)

Индекс нагрева

Керосиновый котел

900KRW /

175ℓ

157 500 вон

150㎉ / ㎡

100

СНГ

1050KRW /

130㎏

136,500KRW

150㎉ / ㎡

82

Электрическая панель пола

66.8KRW / кВт · ч

1,248 кВтч

83,366KRW

110㎉ / ㎡

52

Пленочный нагреватель

66.8KRW / кВт · ч

840 кВтч

56,112KRW

125㎉ / ㎡

36

Ежемесячный объем использования основан на 10 пхенах и 30 днях по 8 часов в день
В случае пленочного обогревателя и электрического напольного покрытия их стоимость включает базовую плату
В случае сжиженного нефтяного газа, керосина и бойлера ежемесячное потребление может незначительно варьироваться в зависимости от тепловой эффективности, связанной с изоляцией здания, и типов используемых устройств.

Дешевая пластиковая пленка охлаждает все, к чему прикасается, до 10 ° C | Наука

Масштабная пленка охлаждает предметы, на которых она находится.

Y. Zhai et al ., Science 355, 6325 (9 февраля 2017 г.)

Автор Роберт Ф. Сервис

Если вам не нравится жара, радуйтесь: тонкий пластиковый лист вскоре может немного избавить от палящего летнего солнца. Пленка, сделанная из прозрачного пластика с крошечными стеклянными сферами, почти не поглощает видимый свет, но отводит тепло от любой поверхности, к которой прикасается.Уже было показано, что новый материал в сочетании с зеркальной серебряной пленкой охлаждает все, что на нем лежит, на целых 10 ° C. А поскольку его можно дешево производить в больших объемах, его можно использовать для пассивного охлаждения зданий и электроники, такой как солнечные элементы, которые более эффективно работают при более низких температурах.

В течение дня большинство материалов - бетон, асфальт, металлы и даже люди - поглощают видимый и ближний инфракрасный (ИК) свет от солнца. Эта добавленная энергия возбуждает молекулы, которые нагреваются и со временем излучают энергию обратно в виде фотонов с более длинными волнами, обычно в среднем диапазоне инфракрасного спектра.Это помогает материалам снова остыть, особенно ночью, когда они больше не поглощают видимый свет, но все еще излучают инфракрасные фотоны.

В последние годы исследователи пытались подавить этот эффект «пассивного охлаждения», создавая материалы, которые поглощают как можно меньше видимого света, но продолжают излучать свет в среднем ИК-диапазоне. В 2014 году, например, исследователи во главе с Шанхуэем Фаном, инженером-электриком из Стэнфордского университета в Пало-Альто, Калифорния, создали похожую на сэндвич пленку из диоксида кремния (стекла) и диоксида гафния, которая отражала почти весь падающий на нее свет, при этом сильно излучающий средний свет. - ИК-свет, комбинация, которая позволяла охлаждать поверхности на целых 5 ° C.Тем не менее, Фан и его коллеги должны были использовать технологию чистых комнат для создания своих фильмов - дорогостоящий процесс, который не работает в больших масштабах.

Стеклянные шары в пластиковой пленке сильно излучают инфракрасный свет, охлаждая находящиеся внизу предметы.

Y. Zhai et al ., Science 355, 6325 (9 февраля 2017 г.)

Когда Сяобо Инь, ученый-материаловед из Университета Колорадо в Боулдере, увидел статью Фэна, он заметил, что материал работает частично, побуждая инфракрасные фотоны отражаться назад и вперед между слоями пленки таким образом, чтобы сделать ее более прочной. ИК-излучатель.Инь задался вопросом, есть ли способ сделать это попроще. Из предыдущей работы Инь знал, что сферические объекты могут действовать как крошечные резонансные камеры - так же, как звуковой ящик гитары побуждает звуковые волны определенной частоты отскакивать назад и вперед внутри. Он и его коллеги подсчитали, что стеклянные шарики диаметром около 8 микрометров - немногим больше эритроцита - будут создавать мощные ИК-резонаторы и, следовательно, сильные ИК-излучатели.

Итак, они купили партию стеклянного порошка у коммерческого поставщика и смешали его с исходным материалом для получения прозрачного пластика, называемого полиметилпентеном.Затем они сформировали из своего материала листы шириной 300 мм и покрыли их тонким зеркальным покрытием из серебра. При наложении на объекты под полуденным солнцем нижний слой серебра отражал почти весь попавший на него видимый свет: пленка поглощала только около 4% входящих фотонов. В то же время пленка высасывала тепло с любой поверхности, на которой она находилась, и излучала эту энергию со средней инфракрасной частотой 10 микрометров. Поскольку на этой частоте инфракрасное излучение поглощается немногими молекулами воздуха, излучение дрейфует в пустое пространство, не нагревая воздух или окружающие материалы, в результате чего находящиеся внизу объекты охлаждаются на целых 10 ° C.Не менее важно, отмечает Инь, что новую пленку можно изготавливать с рулона на рулон по цене всего от 0,25 до 0,50 доллара за квадратный метр.

«Это очень хорошая работа, демонстрирующая путь к крупномасштабному применению концепции радиационного охлаждения», - говорит Фан, который не работал над текущим проектом. Инь говорит, что он и его коллеги уже работают над одним из таких приложений - охлаждением воды, которую затем можно использовать для охлаждения зданий и других крупных сооружений. Это может быть особенно полезно на электростанциях, где охлаждающая вода даже на несколько градусов может повысить эффективность производства энергии на один-два процентных пункта, что является «большим выигрышем», - говорит Инь.А без серебряной подложки, добавляет он, пластиковая пленка могла бы также увеличить выработку энергии солнечными элементами, которые работают более эффективно при более низких температурах.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
