водяное и электрическое, достоинства и недостатки

Система отопления жилых помещений преодолела большой путь новаторства, перевоплощений и новшеств, пока не достигла современного уровня эффективности. Сейчас практически любая конструкция системы обогрева способна создать комфортный микроклимат и находит свое применение. Выбрать лишь одну для отопления собственного дома бывает подчас очень сложно, взвешивая все за и против, и часто окончательное решение получается продиктовано не расчетами и привычкой. Редко встретишь сейчас в домах плинтусное отопление, хотя оно обладает рядом существенных преимуществ, которых лишены другие конструктивные решения.

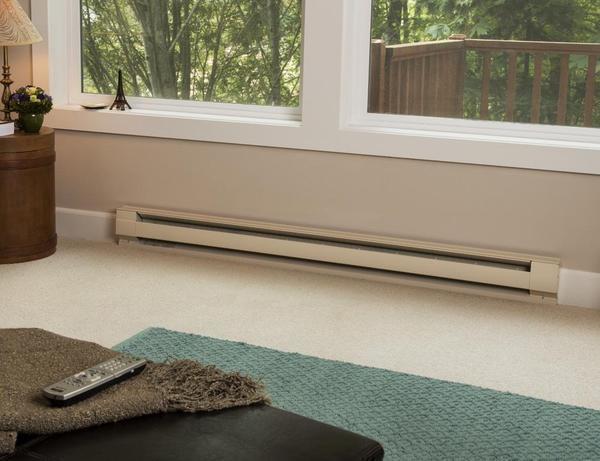

Плинтусное отопление загородного дома

Принцип работы

Второе название, чаще встречающееся в обиходе – это теплый плинтус. Используется оно не зря и фактически полностью описывает главную особенность системы. Нагревательные элементы располагаются по периметру помещения. Монтируются вместо стандартного плинтуса.

Суть такой системы заключается в равномерном нагреве поверхности стен и уже после воздуха в помещении вторичным излучением. Такой подход решает несколько ключевых задач, которые попросту невозможны при использовании обычного радиаторного отопления, когда отопительный прибор находится в одной максимум двух точках под оконными проемами:

  • Равномерный нагрев ограждающих конструкций
  • Равномерный нагрев воздуха в помещении по всей высоте
  • Отсутствие существенных конвекционных потоков

Теплый плинтус забирает воздух с поверхности пола и прогревает его. За счет конвекции он поднимается вверх, однако за счет непосредственной близости стен он не сразу распределяется по комнате, а поднимается строго вверх, прогревая всю площадь стены или другой ограждающей конструкции. Подобное поведение струи воздуха имеет название эффекта Коанда. Воздух нагревается уже впоследствии от них.

В результате равномерного прогрева стен создается тепловой барьер и заодно обеспечивается защита наружных стен от сырости.

Принцип работы плинтусного отопления

Большая часть теплообмена осуществляется вторичным излучением. Потому для комфортного микроклимата нет нужды прогревать воздух до 20-24 градусов, достаточно того, что поверхность стены и предметов интерьера будет прогрета до 22 градусов, а температура воздуха на уровне 16-18 градусов. Это благотворно влияет на самочувствие человека, повышает уровень комфорта, а главное, снижает затраты.

Теплые плинтусы не занимают много места и фактически не привлекают к себе внимание. Равномерное распределение тепла снижает к минимуму конвекционные потоки.

Виды

При внешней схожести источником тепла может быть либо система радиаторов с использованием теплоносителя, либо электронагревательные элементы (воздушные тэны). Различий в эффективности практически нет, и выбор основывается экономической целесообразностью использования водогрейного котла или электрических тэнов.

Водяное

Состав оборудования для конвекционного плинтусного отопления с использованием теплоносителя следующий:

  • Водонагреватель, котел отопления;
  • Коллекторная группа для распределения теплоносителя, блок управления;
  • Двухтрубный пластинчатый радиатор высотой до 9-10 см и шириной в 2-3 см;
  • Кожух, защитные декоративные панели.

Радиаторы для теплого плинтуса и их расположение – это основные отличительные черты теплого плинтуса. В классическом исполнении за основу берутся медные трубки внутренним диаметром 11 мм и наружным 13 мм. Две трубы укладываются параллельно друг другу в вертикальной плоскости. На них нанизаны латунные или медные пластины, которые образуют основу теплообменника. Ширина пластин берется размером примерно 3 диаметра трубки, высота примерно в два раза больше. Точные размеры подбираются производителями, исходя из способа крепления пластин и эффективной теплопроводности материала.

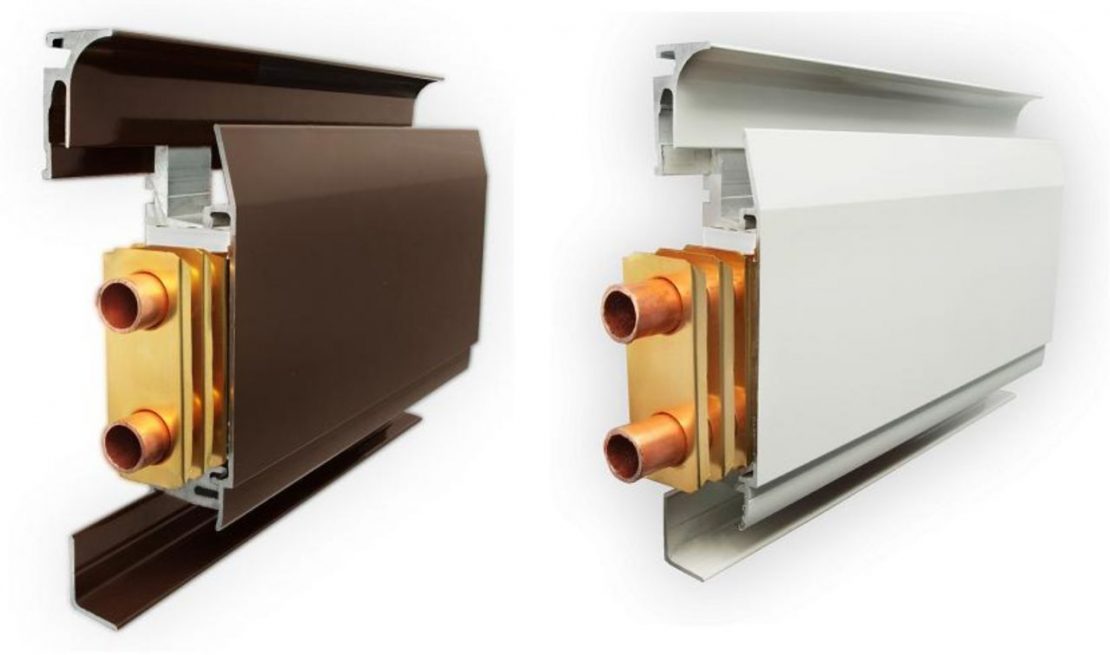

Водяное плинтусное отопление

Еще немного технических характеристик:

  • Давление в системе – 1,2-1,5 бар;
  • Дельта температуры теплоносителя на входе и выходе контура – примерно 5оС;
  • Расход теплоносителя – 0,3-0,4 литра на погонный метр.

Радиаторы при малых размерах в поперечном сечении изготавливаются протяженными, от 10 см и до нескольких метров. С одной стороны подводят трубы от коллектора или непосредственно от котла отопления. А с другой концы заворачивают полукруглой перемычкой для обеспечения нормальной циркуляции жидкости.

Максимальная длина контура составляет 15 метров, что и требует применение коллекторной группы для обогрева нескольких помещений от одного котла.

В некоторых случаях используется однотрубный радиатор для снижения высоты плинтуса. В этом случае маршрут труб разводки от коллекторной группы осуществляется к концам каждой петли, а радиатор должен быть неразрывным.

Электрическое

Теплый плинтус может питаться за счет электричества и обогревать дом, тратя только лишь электроэнергию, что во многих ситуациях предпочтительней. Принцип построения аналогичен, как и в случае с использованием теплоносителя.

Состав оборудования электрического теплого плинтуса включает в себя:

  • Независимая линия питания от распределительного щитка;
  • Блок управления, включающий регулятор и термодатчики, а также защиту;
  • Электрические нагревательные элементы;
  • Кожух, защитные декоративные панели.

Обязательным является установка модуля защиты УЗО и выделение отдельного автомата в распределительном щитке для системы теплого плинтуса.

Нагревательные элементы в таком исполнении представляют собой воздушные электрические тэны, которые подключаются последовательно до определенной длины блока, примерно 1,5 метра и каждый блок параллельно. Тэны располагаются внутри медных трубок, наполненных диэлектриком, чаще керамическим для защиты от короткого замыкания и удара током при касании. По второй трубке прокладывается питающий провод так же в изолирующей оболочке.

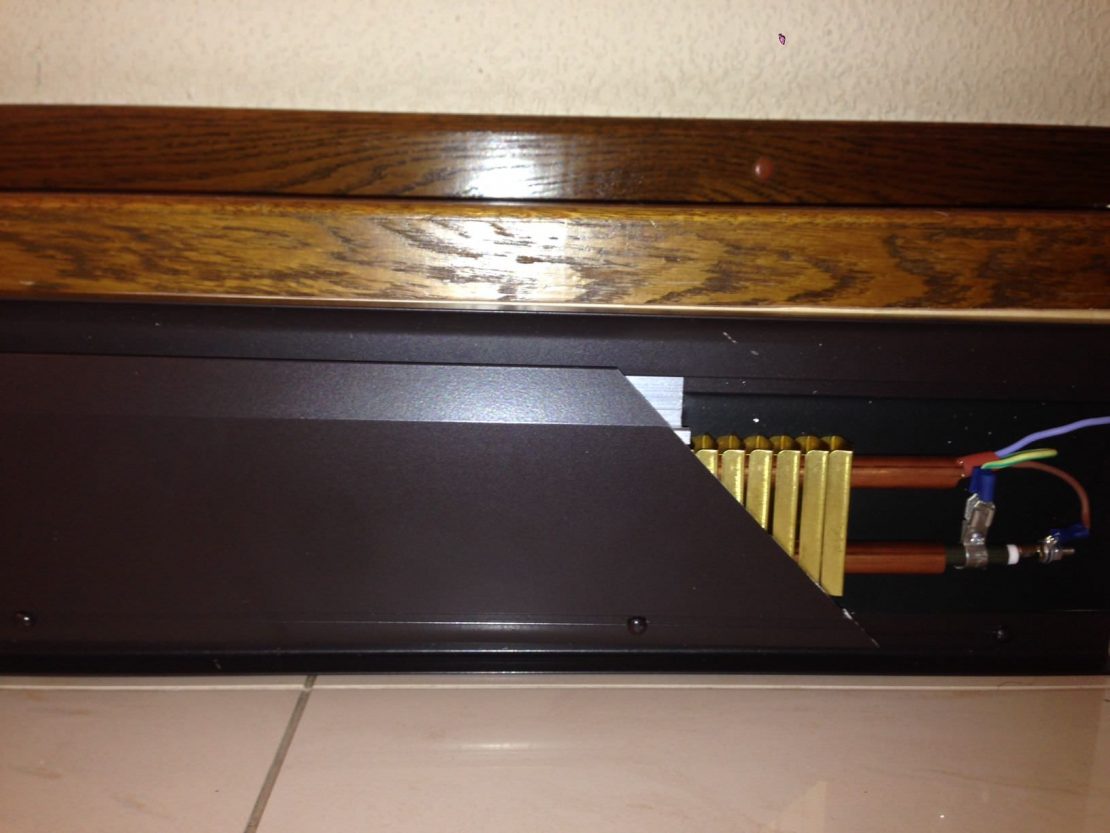

Плинтусное отопление электрическое

Размер тэнов позволяет изготавливать защитный кожух и корпус плинтуса меньшим размером. Чем при использовании теплоносителя. Часто конструкция не снабжается даже пластинчатым радиатором, достаточно прямого контакта воздуха с тэном. Минимальный размер ограничен только задачей обеспечения достаточного уровня конвекции через зазоры защитного кожуха.

Технические характеристики:

  • Питание – 220В, 50Гц;
  • Мощность нагревательного элемента – 200Вт;
  • Протяженность одного блока – от 0,7 м до 2,5 м.

Достоинства

Теплый плинтус сильно контрастирует, как с привычным радиаторным отоплением, когда батарея располагается под оконным проемом и занимает значительную часть стены, так и с системой теплых полов или теплых стен. Категорическое отличие заключается в том, что плинтусное отопление снижает конвекцию до минимума, даже по сравнению с теплыми полами, ведь во втором случае все равно происходит активное перемешивание воздуха, только оно более хаотичное, чем от классического радиаторного обогрева. В таком случае оно больше схоже с инфракрасными излучателями. Уже этот фактор дает два неоспоримых преимущества:

  • Уменьшение конвекции при высокой эффективности обогрева помещения.
  • Меньше пыли поднимается с нагреваемых поверхностей.

Далее по важности идет способ прогрева помещения. Как говорилось выше, теплый воздух от радиаторов в основном прогревает стены. Уже впоследствии вторичным излучением нагревается остальной объем в помещении, притом равномерно по высоте и другие поверхности, за счет инфракрасного излучения. Так плинтусное отопление получает преимущество как у инфракрасных обогревателей, нет нужды прогревать воздух для создания комфортных условий. В то же время воздух так же подогревается эффективно и равномерно. Появляется два следующих преимущества:

  • Энергоэффективность. Для обеспечения комфорта потребуется затратить меньше энергии, нет нужды прогревать весь объем.
  • Меньшая температура воздуха способствует улучшению самочувствия.

Напоследок конструкция плинтусного отопления предполагает достаточно простую установку. Основа крепится аналогично обычному плинтусу. В ней имеются крепежи для распределения нагревательных элементов и простого монтажа внешних декоративных панелей. Последние можно использовать с любым цветом из палитры RAL или же с покрытием, эмитирующим древесину различных пород:

  • Простота установки, быстрый монтаж.
  • Значительная экономия пространства.
  • Возможность вписать систему в любой интерьер.

Недостатки

Без них не обходится ни одна система отопления. Теплый плинтус не является исключением. Пока что главным недостатком является цена. За один погонный метр теплого плинтусного отопления потребуется выложить порядка $100, а преимущества могут показаться не столь значительными.

Расположение нагревательных элементов и принцип действия, как ни странно, является и недостатком. Так постоянный нагрев поверхности стен может пагубно сказаться на долговечности отделки. Обои могут отклеиться, деревянная обрешетка или декоративная обшивка деформироваться, ссохнуться. Так что для безболезненного использования теплых плинтусов следует выбирать и отделку, которая сможет выдержать продолжительный нагрев.

Качественная установка потребует участия специалистов, которые смогут учесть все нюансы установки и предопределить, например такие моменты, как укладка плинтусного отопления в местах стационарной установки корпусной мебели, или подобрать продуктивную комбинацию нагревательных элементов по протяженности по всему периметру комнаты. Все это сводится к тому, что самостоятельная установка может повлечь за собой значительные проблемы.

Теперь, зная, что такое плинтусное отопления, теплый плинтус, можно гораздо шире подойти к выбору самого оптимального решения. Главное выбрать те приоритеты, которые будут импонировать больше, и в соответствии с этим определиться с конечным вариантом.

Плинтусное отопление Mr Tektum | Теплый плинтус

Плинтусные конвектор равномерно прогревает все помещение без потерь тепла и траты лишней энергии. Купить теплый плинтус – значит создать здоровый микроклимат, сократить расходы на отопление и получить полную свободу для планировки интерьера.

Cистема отопления «теплый плинтус разработана и запатентована российской производственной компанией.

Мощность плинтусной системы:

Электрический плинтус  — 200 Вт на метр погонный.
погонный при температуре теплоносителя 65о

Водяной плинтус — 200 Вт на метр

Соответственно при повышении температуры теплоносителя мощность растет пропорционально. Допустим, при 80о  она составит 270 Вт на погонный метр. Но мы считаем, что такое повышение температуры возможно только в экстренном случае (когда мороз на улице 40-50о) в средней полосе России. Увеличение температуры теплоносителя ведет к образованию повышенной конвекции, и теряется смысл и идея плинтусного отопления.

Теплый плинтус водяной использует 0,34 л воды на 1 метр, а один полный контур системы водяного отопления длиной 12,5 м – всего 4,5 литра, что обеспечивает высокую динамичность и скорость разогрева.

Объём теплоносителя всего 8 литров в системе обогрева помещения в 100 м2.

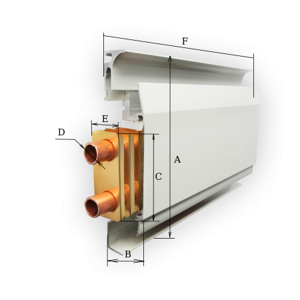

Размеры отопительного плинтуса

Размеры отопительного плинтуса

A     140 мм. Высота изделия, смонтированного на стене
B     30 мм.  Глубина плинтуса
C     60 мм.  Высота греющего модуля
D     13 мм.   Диаметр медной трубки
E      25 мм.  Глубина греющего модуля
F      2500 мм. Длина цельного греющего модуля MAX

В конструкции Теплого плинтуса использованы материалы с высоким коэффициентом теплопроводности: медь, латунь, алюминий, неподверженные коррозии, что предполагает высокую надежность и гарантирует длительный срок эксплуатации.

Общая комплектация системы:

  • греющий модуль, выполненный из двух медных трубок с латунными ламелями.
  • алюминиевый корпус, состоящий из верхней, нижней планок и закрывающей планки
  • ленты: теплоизоляционная и теплоотражающая
  • кронштейны для крепления греющего модуля, крепежный комплекс.

Материалы не имеют вредных воздействий на окружающих, при нагреве отсутствует какой- либо запах, совершенно безопасны для детей и домашних животных.

Система Теплый плинтус Mr. Tektum сертифицирована.
(Сертификаты и отзывы)

Система успешно прошла испытания на промышленной площадке давлением в 30 атм., сертифицирована для использования в многоэтажных домах, где система работает при 15-20 атм. Однако для использования на серьезных объектах требуется соединение, выполненное методом пайки. В частном строительстве, где нет большого давления, допускается соединительная муфта, состоящая из латунной втулки с наружной резьбой и двумя гайками, во внутреннею часть втулки с каждой стороны вставлено резиновое уплотнительное кольцо и латунная конусная шайба.

Теплый плинтус создает такой же тепловой эффект, как солнце. Где ещё можно встретить тепловое излучение?

Весной, когда начинает пригревать солнышко, как приятно погреться под его лучами, даже если вокруг лежит снег, и температура минусовая, вы ощущаете его теплые ласковые лучи, его лучистое тепло.

Сидя у костра, вы ощущаете прямые невидимые тепловые лучи, идущие от него, когда воздух вокруг холодный. Принцип действия русской печи тоже  основан на тепловом излучении. Турецкая баня, где воздух не жаркий,  банный эффект достигается лучистым теплом от теплых каменных стен.

Человеку намного комфортнее в помещении с теплыми стенами и прохладным воздухом, чем с жарким воздухом, но холодными стенами. Несмотря на нормальную температуру воздуха в неутеплённом доме людей не оставляет чувство холода – зябко, некомфортно. Чтобы было не холодно температуру воздуха в помещении стараются держать выше 20-22о , только в этом случае температура наружных стен может повыситься до приемлемо-комфортной.

Теплые плинтуса действуют по принципу преобразования энергии в тепловое излучение.

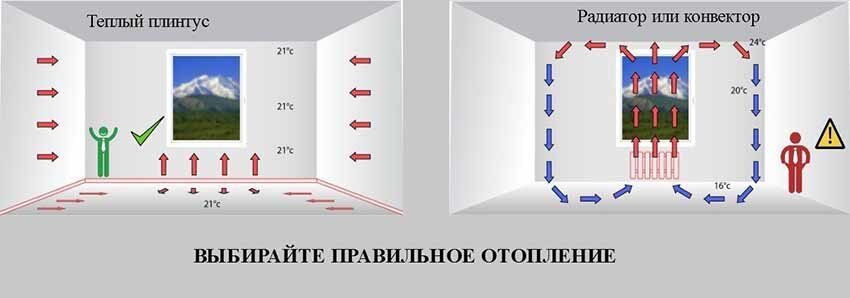

radiator-plintus

В системе отопления Термоплинтус тепло от нагревательного элемента, вмонтированного непосредственно в плинтус, очень медленным потоком поднимается вдоль стен, нагревая их поверхность (эффект Коанда).

Теплые стены передают тепло находящимся в помещении предметам и непосредственно вам.   Драгоценное тепло содержится в конструкциях, а не в воздухе, и не выходит наружу вместе с воздухом при проветривании и вентиляции.

Количество кислорода не уменьшается, сохраняется оптимальная влажность, и воздух не становится сухим. Помещение, нагретое термоплинтусом, долго сохраняет тепло, за счет того, что воздействию тепловых лучей подвергаются окружающие предметы, а не воздух.

При правильном расчете термоплинтус позволит экономить от 20 до 30 % энергозатрат.

Традиционным принципом обогрева помещений является конвекция. Радиатор, обычно установленный у окна нагревает воздух, и согласно законам физики, теплый воздух создает движение, поднимаясь вверх.

Далее воздух должен согреть не только ваш организм, но и стены, которые как известно, являются физической преградой между зимой и вами. Представьте и сравните площадь радиатора и площадь стен. Огромное количество кубометров воздуха надо прогреть, чтобы он отдал тепло предметам. Выходит, что используя традиционные методы отопления мы греем воздух, то есть выбрасываем деньги на ветер…

А нельзя ли исключить этот уже второй или даже третий энергоноситель (от котла-вода или антифриз, от ТЭЦ до бойлера — пар) чтобы исключить потери? Конечно же можно! Можно греть стены сразу, а они уже будут отдавать тепло непосредственно вам!

Вы ещё думаете, какую систему отопления установить в доме?

Система отопления по возможности должна быть:

⇒ энергоэффективной и экономичной.

Энергоэффективность и экономичность системы отопления – это применение технологий, которые позволяют минимизировать расходы всех видов энергии за счет снижения ее потребления.
Экономия тепловой, электрической энергии – это не отказ от комфорта в частном доме или квартире, а обеспечение рационального использования энергии.
С учетом постоянного роста тарифов на энергоносители на первый план выходит необходимость сбережения энергии, потому что за каждый лишний литр и каждый лишний киловатт приходится платить высокую цену.

⇒ надёжной в смысле эксплуатации и долговечной  в смысле срока службы.  Надёжность системы отопления заключается в её безаварийности в смысле уменьшения вероятности поломок и протечек и высокой ремонтопригодности. Ремонт системы отопления весьма болезненная процедура, а полная замена труб отопления системы теплых полов по степени бедствия равнозначна пожару.

⇒ обладать стабильными гидравлическими характеристиками и тепловой устойчивостью (возможностью управления и предсказуемостью потоков теплоносителя в трубах).

Всем этим характеристикам отвечает плинтусная система Mr. Tektum.

Узнайте о всех преимуществах плинтусной системы отопления Mr.Tektum

В электрической системе для регулировки температурного режима используются терморегуляторы.

плинтусное отопление своими руками, греющий обогреватель электрического типа

На сегодняшний день существует несколько альтернативных техник обогрева помещения на случай, если центральная отопительная система отсутствует, или не справляется хорошо со своей функцией. Для улучшения температурных показателей в доме можно поместить дополнительные радиаторы, применить систему полов с подогревом, или установить современные конвекторы. Но технологии радуют нас новейшими изобретениями практически постоянно, и сегодня на отопительном рынке вы можете увидеть совсем новую, альтернативную систему отопления – теплый плинтус.

Что такое плинтусное отопление: устройство системы

Сегодня на рынке появляется все больше новых технологий, совершенствующихся с каждым днем. Для тех, кто хочет создать из своей квартиры или дома уютное, комфортное жилище, существует новая технология обогрева помещения, которая имеет массу преимуществ и положительных качеств.

Новый прибор – греющий горячий плинтус, как раз и является подходящей технологией. Данная несложная, однако, очень удобная система обогрева, поможет вам сделать отапливаемые не только жилые комнаты, но и на веранду, балкон, офис, чердак и подвал.

Теплый плинтус сильно отличается от других отопительных приборов нестандартными размерами и формами. Но, несмотря на это он отлично вписывается в интерьер комнаты, и ни чуть, при этом, не утрачивает своих функциональных обязанностей.

Состоит изделие из таких элементов:

  • Лицевой панели с небольшими отверстиями для поступления теплого воздуха в помещение;
  • Тыловой панели для защиты, которую крепят к стене крепят к стене;
  • Батареи;
  • Боковых заглушек;
  • Теплообменного модуля, состоящего из двух трубок по которым циркулирует вода.

Само устройство плинтуса очень простое, его легко можно установить в любом помещении. Размеры такого устройства составляют 15 – 20 см по высоте и 3 – 4 см шириной. Установить греющий плинтус можно не именно по всему периметру комнаты, а лишь в отдельных местах. Однако, где бы не был установлен теплый плинтус, он будет обеспечивать обогреваемый период.

Обогреватель плинтусного типа: достоинства

В отопительный сезон нам всем очень хочется теплоты и уюта в доме. Центральное отопление порой работает просто отвратительно, поэтому мы вынуждены искать другие эффективные средства отопления, устанавливая в помещениях дополнительное оборудование для обогрева.

Обогреватель плинтусного типа фирмы Thermaskirt – это один из новейших видов отопления жилищ, который греет воздух в комнате без особых дополнительных затрат и усилий. Установив данную систему однажды, вы не будете иметь проблем с обогревом жилья в дальнейшем. Такой способ отопления комнат можно использовать и как самостоятельный элемент источника тепла, так и функционирующий вместе с прочими обогревательными приборами.

Данное устройство не занимает лишнее место в доме, по сравнении с другими приборами. Его можно легко установить самостоятельно, так как конструкция его проста и бесхитростна.

Обогреватели плинтусного типа хорошо подходят для небольших помещений

Обогреватели плинтусного типа хорошо подходят для небольших помещений

Основные плюсы греющего плинтуса:

  • Компактность;
  • Эффективность;
  • Легкость монтажа;
  • Отлично обогревает комнату по всему периметру;
  • Не сжигает воздух в доме;
  • Имеет эстетичный дизайн;
  • На рынке представлен в любых расцветках.

Греющий плинтус может. Он отлично совмещается с любым покрытием на полу.

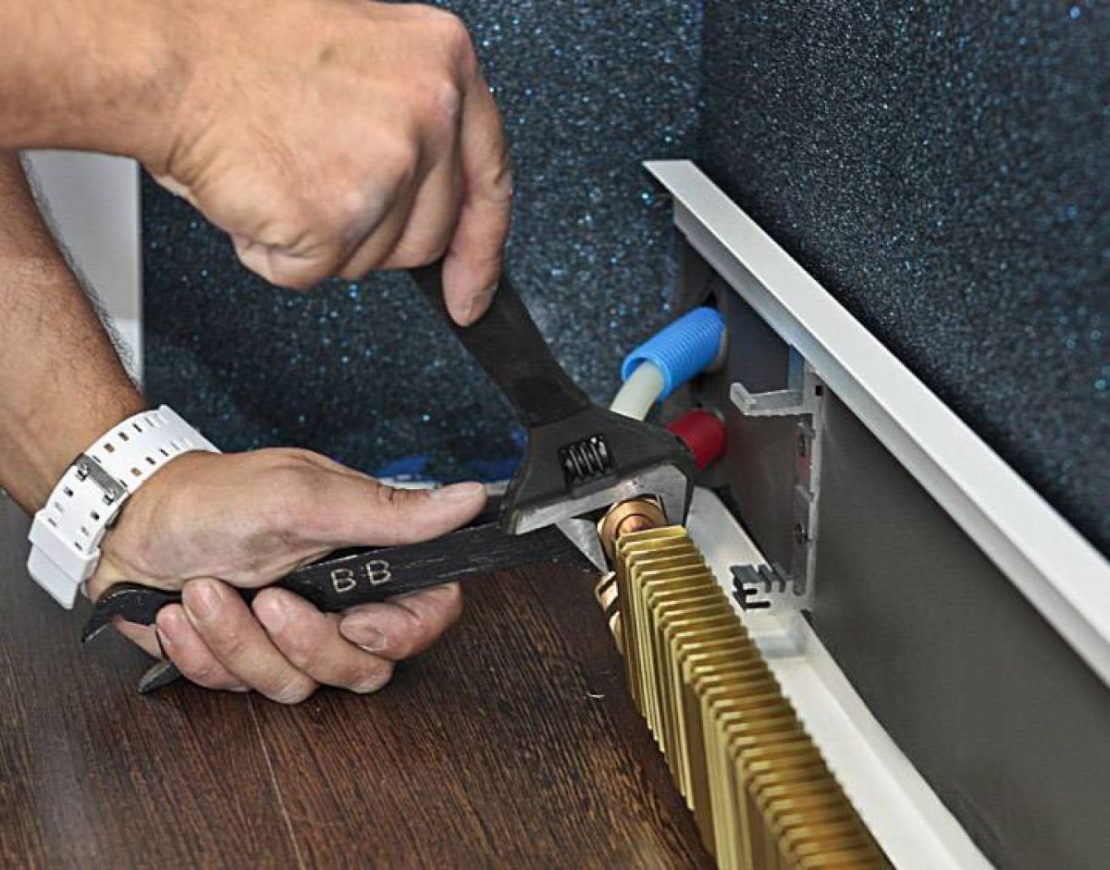

Как правильно установить водяной теплый плинтус своими руками

Если вы купили теплый плинтус и желаете самостоятельно его установить, то для начала вам необходимо изучить принцип действия прибора и его схему. Разобраться в этой конструкции не сложно, потому, как она очень проста.

Установить самодельный новый греющий плинтус совсем не сложно. Для этого, нужно внимательно изучить схему его установки, и запастись терпением. Перед монтажом устройства необходимо сделать правильные расчеты и замеры, и составить чертеж будущей конструкции.

Для выполнения работ не стоит покупать каких-то дорогостоящих инструментов. Вам будет достаточно того, что имеется, практически, в каждом доме: разводной ключ, молоток, кусачки, дрель, пассатижи, острые ножницы, рулетка, и конечно же, электрическая разводка. Собрав все это, можно приступать к работе.

Устанавливать водяной теплый плинтус лучше в том месте, где меньше всего мебели

Устанавливать водяной теплый плинтус лучше в том месте, где меньше всего мебели

Этапы установки водяного плинтуса:

  • Закрепляем профили;
  • Устанавливаем держатели;
  • Прикрепляем конвектор;
  • Подсоединяем конструкцию к основному источнику отопления;
  • Проверяем на предмет течи;
  • Закрываем декоративными панелями.

Если вы правильно все сделаете, то вскоре можете насладиться работой греющего плинтуса и оценить его эффективность.

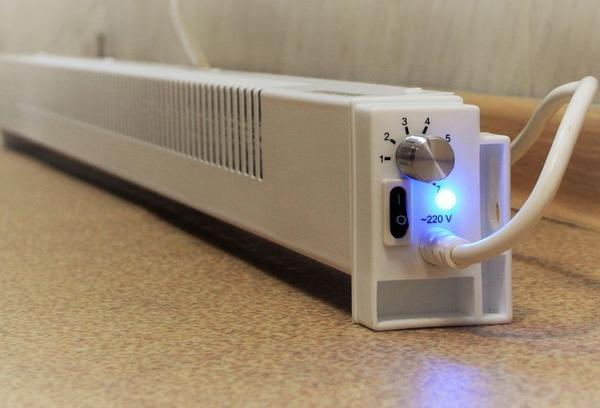

Электрический греющий плинтус: преимущества устройства

Конструкция электрического плинтуса довольно проста, однако, для того, чтобы иметь возможность сделать его самостоятельно, вы должны иметь некоторые навыки, и уметь разбираться в электричестве. А так же иметь в наличии, соответствующие этим работам, инструменты и материалы.

Греющий теплый напольный электроплинтус лучше всего сделать электрическим. Данный вариант не потребует от вас огромных затрат, и работать он будет более эффективно. Электрический плинтус будет обогревать комнату быстрее, чем плинтус водяной.

Конструкция такого электрического плинтуса проста, в нее входит нагревательный кабель, подключаемый к электросети и лицевой панели конструкции. С помощью нее можно крепить и закрывать греющие элементы.

Электрический греющий плинтус стоит выбирать, исходя из дизайна помещения

Электрический греющий плинтус стоит выбирать, исходя из дизайна помещения

Преимущества электрического греющего плинтуса:

  • Небольшие размеры;
  • Устройство легко подключить самостоятельно;
  • Помещение быстро нагревается;
  • Очень экономный.

Работать с такими электрическими плинтусами на много проще и легче. Однако важно очень аккуратно обращаться с напряжением, чтобы не привести к аварийной ситуации. В самом начале работы убедитесь, что электросеть обесточена.

Отопление в плинтусах (видео)

Теплый плинтус в доме – это отличное изобретение, недавно появившееся на наших рынках и в домах. Отзывы пользователей свидетельствуют о том, что данная схема работает отлично и греет не хуже, чем обычная батарея. Такой источник тепла может обогреть помещение, любых размеров. Сегодня мы знаем лишь о двух видах греющих плинтусов: водяном и электрическом. Однако завтра на рынок могут прийти и другие методы припольного обогрева помещения. Все дело за тобой, производитель!

радиатор и батарея, электрические конвекторы

Если требуется в доме незаметное, эффективное и при этом комфортное отопление, следует выбирать систему теплых плинтусов. Это схема с максимально простой техникой монтажа, которая не требует опыта или применения специального инструмента. Рассмотрим, что представляет собой теплый плинтус водяной, электрический, особенности и варианты обустройства тепловой системы своими руками.

Что такое плинтусная система отопления?

Сама идея теплых плинтусов не отличается новизной, но не применялась из-за сложности реализации и дороговизны оборудования. Развитие технологий дало возможность упростить монтаж и значительно снизить стоимость приборов.

теплый плинтус водяной

Главное отличие – измененная форма батареи, которая превратилась в длинный невысокий обогреватель, располагаемый по периметру помещения. Чаще всего плинтусное отопление размещается на полу, чтобы теплый воздух поднимался вверх, обогревая комнаты. По своему типу тепловая система напоминает обычную однотрубную схему разводки с последовательным или параллельным подключением.

Удобство отопительных приборов хозяин может оценить при панорамном остеклении помещений – расположение плинтусов ниже рам делает обогревательную систему незаметной, при этом не снижается функциональность магистрали.

Области применения

Теплые плинтусы хорошо встраиваются в любую отопительную систему и используются:

  • в частных домах из дерева;
  • в загородных коттеджах;
  • на дачах сезонного или круглогодичного проживания;
  • для прогрева открытых застекленных помещений – балконов, лоджий;
  • при отоплении квартир, офисов, учреждений общественного назначения.

Удобно монтировать плинтусный радиатор отопления в целях предотвращения выпадения конденсата на стеклах. Например, в помещении с бассейном или других комнатах с высоким уровнем влажности. Часто приборы используются для поддержания тепла и сухости в отдельных зонах, где есть риск образования плесени, грибка.

Преимущества и недостатки

К достоинствам относят:

Рекомендуем к прочтению:

  1. Безопасность. Вся конструкция прикрыта футляром, нагревательные элементы не находятся в зоне доступа, поэтому нет риска получить ожог.
  2. Гипоаллергенность. Агрегаты не накапливают пыль, особенно водяные приборы. Воздух поднимается вверх, циркуляции по полу нет, поэтому система особенно удобна для людей с астмой, аллергическими заболеваниями.
  3. Равномерность прогрева. Тепловые потоки прогревают плоскости снизу вверх, от самого пола, распределяя энергию по всему помещению.
  4. Невысокая стоимость монтажа. С работами справится домашний мастер с опытом владения простыми инструментами.
  5. Компактность. Благодаря размещению около стен и по полу, приборы не отнимают полезное пространство. А разнообразие декоративных панелей позволяет встроить конвекторы отопления плинтусные в интерьер помещений любого стиля.
  6. Экономичность. Водные плинтусы экономят расходы на энергию, прогревая помещения с потолками высотой до 4-х метров.

плинтусный радиатор отопления

Отопление начинает работать с момента прогрева теплоносителя или включения радиаторов в точку питания, тепло распространяется постепенно, без значительного перемещения тепловых потоков. Такая особенность обеспечивает получение неагрессивного (мягкого) прогревания без пересушки воздуха, что полезно для здоровья человека.

Минусы тоже есть:

  • обустройство тепловой системы потребует значительных разовых расходов;
  • в зонах примыкания плинтусов в случае протечки образуются пятна, но недостаток минимизируется соблюдением техники монтажа;
  • к стенам нельзя ставить мебель, чтобы не перекрыть тепловые потоки.

Виды плинтусного отопления

Нагреватели плинтусного типа бываю электрическими и водяными. Первые работают от точки электропитания, вторые – по системе одноконтурной схемы с подогревом от котла с циркуляцией теплоносителя по проложенному контуру. Рассмотрим подробнее оба варианта схемы.

Электрический плинтус

Представляет собой пару трубопроводов с закрепленными пластинами из меди, латуни или алюминия. Пластины ставятся перпендикулярно по отношению к магистрали, в нижней части которой находится нагревательный элемент (ТЭН), а в верхней трубе проложены провода для подключения всей конструкции.

Водяной плинтус

Отопительный прибор отличается от стандартных батарей только формой и габаритами – это компактный радиатор отопления с трубопроводами и секциями, по которым циркулирует теплоноситель. Для подключения потребуется котел подогрева, коллекторный узел, трубы. Температура рабочего режима на выходе из котла +40 С…+50 С, на трубе обратного тока температура снижена на 5 С. По данным показателям система считается низкотемпературной, неспособной повредить напольное покрытие, мебель и по своим параметрам напоминает систему теплого пола.

Важно! Специалисты рекомендуют в качестве котла обогрева выбирать газовый конденсационный. При монтаже другого типа оборудования пригодится аккумулятор тепла и смесительный узел для регулировки прогрева, снижения температурного режима в теплоносителе.

Монтаж электрической системы теплых плинтусов

монтаж электрической системы теплых плинтусов

В упрощенном варианте работы выглядят так: закрепить приборы, протянуть провода питания, зафиксировать, подключить к клеммам, дополнить систему терморегулятором и можно тестировать отопление. Но подключать лучше к выделенной линии электроподачи, где подобран номинал автомата защиты, использовать одножильные провода с правильно подобранным сечением. Проводка прокладывается в стенах, для чего их придется штробить.

Рекомендуем к прочтению:

А теперь поэтапные работы:

  1. Подвести питание системы к распределительной коробке. В щите уже должен быть автоматический выключатель, мощность которого рассчитывается по числу модулей отопления.
  2. На стену наклеивается изоляционная лента. Затем монтируется нижний и верхний алюминиевые профили.
  3. На профили насадить держатель с шагом в 400 мм вдоль стены и с отступом от угла в 150 мм.
  4. Выносной терморегулятор зафиксировать на высоте в 150 см, располагая напротив модулей обогревателя, но не ближе, чем на расстоянии в 200 см.
  5. ТЭНы вставить в нижнюю трубу, закрепить модули на держатели так, чтобы они не соприкасались со стеновой панелью. Соединение модулей параллельное посредством термостойкого кабеля с силиконовым покрытием.

Осталось только закрыть систему коробом и батарея в плинтусе готова, можно тестировать магистраль на работоспособность.

Монтаж водяной системы плинтусного обогрева

Проще всего делать водяное отопление в плинтусах при проведении ремонта или в процессе строительства дома. Трубы отопления прячутся в пол, чтобы не прокладывать их вдоль стен – это место будет занято приборами отопления. Для выкладки в стяжку лучше брать полимерные изделия, которые не отличаются высокой теплоотдачей, не подвергаются коррозии.

монтаж водяной системы плинтусного обогрева

Что касается подключения, то последовательная схема не отличается эффективностью – пока теплоноситель пройдет по всем радиаторам и достигнет последнего прибора, температура значительно снизится, крайние приборы будут всегда холодными. Поэтому тут лучше отдать предпочтение лучевой схеме, при которой плинтусная система отопления подключается на каждый радиатор или попарно. Пригодится коллекторный узел, куда нужно подключить трубы поступления теплоносителя в конвекторы, но это увеличивает затраты на материалы – к каждой группе радиаторов будет прокладываться 2 трубы, одна на подачу, вторая на обратку.

Важно! Несмотря на увеличение затрат, работ по формированию, лучевая система считается более эффективной для равномерного прогрева и безопасной – при выходе из строя одного конвектора (группы) вся остальная тепломагистраль будет работать нормально.

Алгоритм работ:

  • От точки распределительного коллектора до зоны размещения плинтуса отмерить две длины защитного трубопровода с припуском минимум 20 см. Также отмерить 2 длины соединительного трубопровода, тоже с припуском в 20 см. Соединительную вставить в защитную и концы заклеить скотчем.
  • Протянуть трубопроводы по полу так, чтобы они не натягивались, закрепить монтажными лентами и затем покрыть защитным раствором с выводом концов на стену. Конец не должен быть длинным, хватит 6 см трубы, но выводить нужно так, чтобы до ближайшего края стены или угла было расстояние не менее 100-150 мм.
  • Как только будет уложена чистовая отделка, также на стену наклеить защитную ленту, зафиксировать кромку из алюминия по всей длине отопительной системы так, чтобы кромка закрыла зону стыка между стеной и полом.
  • Затем зафиксировать верхний профиль, на него надеть держатели с шагом по стене в 400 мм, отступив от угла стены 150 мм.
  • Чтобы соединить отопительные трубы и детали нагрева, применяются муфты с гайками, прокладками и втулками. В углах муфты заменяются на угловые поворотные трубки на 90⁰ С, в торцах – на торцевые трубки на 180⁰ С с заглушками.

Осталось только совместить нагревательные секции между собой переходниками и зафиксировать их держателями, осторожно вдавливая детали до щелчка. Затем вся конструкция накрывается декоративным коробом и можно запускать тестирование магистрали отопления. Если все работы выполнены правильно, то теплоноситель поступает через коллектор посредством циркуляционного насоса от котла или от центральной системы отопления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
