Улучшенная русская печь: Теплушка Подгородникова

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи.

Улучшенная русская печь: Теплушка Подгородникова

Двухколпаковые печи Подгородникова имеют удобную конструкцию и просты в эксплуатации. Топить их можно как углем, так и дровами, и если соблюдены правила и последовательность кладки, они будут работать с максимальной теплоотдачей.

Лучшие публикации в Telegram-канале Econet.ru. Подписывайтесь!

Двухколпаковые печи Подгородникова: Особенности конструкции

Такое устройство, известное еще как русская печь теплушка, имеет преимущества перед другими отопительными приборами. Основная идея ее автора заключалась в том, чтобы сделать холодную нижнюю камеру частью дымохода. Дым в нее проходит через отверстия, находящиеся в поду.

Такая конструкция более компактна, чем традиционная русская печь. Благодаря техническим особенностям она способна равномерно отапливать все помещение, тогда как воздух в нижней части комнаты с обычной печью остается холодным.

Улучшенная русская печь: Теплушка Подгородникова









Устройство теплушки Подгородникова

Такая конструкция состоит из двух ярусов. Нижний обеспечивает 80% тепла, верхний поглощает около двадцати. Топка улучшенной русской печи возможна одним из двух способов:

  • Первый, традиционный вариант, состоит в растапливании огня в горниле, то есть большой топке. Таким способом печи топят много веков. Перед приготовлением еды нужно протопить печку, собрать угли, а потом ставить на под посуду с пищей.
  • Второй метод можно реализовать в закрытых топках с колосником. Сверху на топку кладут варочную плиту. Такая модель отличается тем, что в качестве полки, расположенной перед горнилом, выступает плита.

Улучшенная русская печь: Теплушка Подгородникова

Схема движения газов в печи Теплушка

a: Топливник печи.
b: Хайло из топливника в горнило (варочную камеру).
c: Каналы из варочной камеры в отопительную камеру.
d: Столбики, поддерживающие под печи.
e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.

i: Поддувальная дверка и зольник.
J: Труба печи.
Красные стрелки — газовый поток при топке через топливник.
Оранжевые стрелки — газовый поток при топке по-русски.
Синяя стрелка – входящий воздух.

Газоотвод устройства сконструирован таким образом, что теплый воздух всегда поступает в нижнюю часть печи, прогревая ее корпус. Если конструкцию отапливают от большой топки, нагреваться станет и плита. Такая модель позволяет повысить теплоотдачу и сэкономить топливо. Вьюшка после топки не должна быть закрыта очень плотно — необходимо оставить тягу, чтобы остывшие газы не начали поступать в помещение.

Материалы для изготовления

Корпус и облицовку печки с внешней стороны делают из огнеупорного кирпича. Поверхность соприкосновения с огнем простилают базальтовым картоном. При возможности обработки кирпича с помощью продольных распилов, можно брать шамотный кирпич.

Несмотря на высокую температуру в нижней камере, специальные жаропрочные материалы здесь не нужны. Чтобы защитить устройство от трещин, его нижнюю часть можно поместить в металлический футляр.

Кладка печи Подгородникова выполняется с помощью раствора из песка и глины. Дозировку определяют в зависимости от жирности глины. Самый простой вариант — купить готовую смесь для печных работ.

Стоит заранее позаботиться о покупке металлических деталей: варочной поверхности, топочных дверей, вьюшек и задвижек. Желательно выбирать чугунные — они повышают уровень отдачи тепла.

Порядовка

Конструкция печи не самая простая, но сделать ее своими руками можно. Есть несколько вариантов строительства печи, но они не слишком отличаются. Вот как выполняется порядовка:

  1. Кладут основание печи, которым будет первый ряд. С наружной стороны она обкладывается облицовочным материалом, для внутренней можно использовать половинки красного кирпича.
  2. При кладке внешних стенок во втором ряду используют обязательную перевязку. Также делают специальный проем, в который будет устанавливаться дверца поддувала.
  3. В процессе кладки третьего и четвертого рядов выделяют зольник — это канал, отгороженный стенкой толщиной в один кирпич. Сверху канал закрывают перемычкой, а внутри него закругляют угол.
  4. С пятого ряда начинают подготовку к перекрытию канала, который после седьмого ряда уже будет закончен. На этом этапе стесываются боковые стенки так, чтобы получилась пята.
  5. Завершается свод, подъем которого доводится до восьмого ряда. Когда приступают к формированию свода, для удобства процесса иногда устанавливают опалубку. Если не удастся ее убрать, она просто сгорит при топке.
  6. Следующий этап — выкладка стен и установка водогрейной коробки. Перекрывается ранее созданный канал, над которым необходимо оставить три отверстия. Одно располагается поблизости от водогрейной коробки, два других — в обогревательном щитке.
  7. .Кромки кирпичей над поддувалами стесываются, укладывается колосниковая решетка. Потом устанавливают дверцы, делают большую топку и стены варочной камеры.

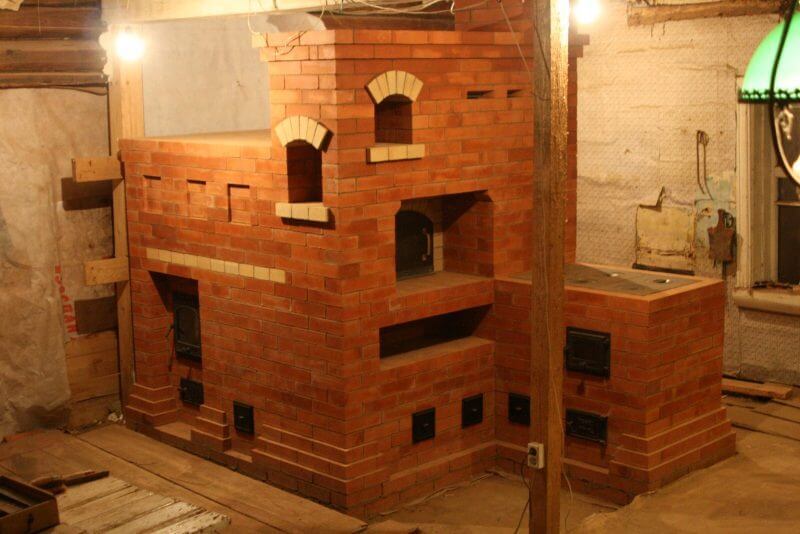

На приведенном ниже снимке можно видеть пример возведения конструкции.

Улучшенная русская печь: Теплушка Подгородникова

Если соблюдать правила эксплуатации, печь Подгородникова прослужит долго. Перед приготовлением пищи конструкции необходимо давать прогреться а также регулярно чистить зольник и проверять состояние кладки на предмет наличия трещин.

Улучшенная русская печь: Теплушка Подгородникова

Не нужно использовать одновременно обе топки, а дверца той, которая не работает, должна быть закрыта. При выполнении этих условий печка долго будет дарить тепло и уют.  опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
