Схема подключения диммера, описание и монтаж устройства!

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Видео — Как работает диммер

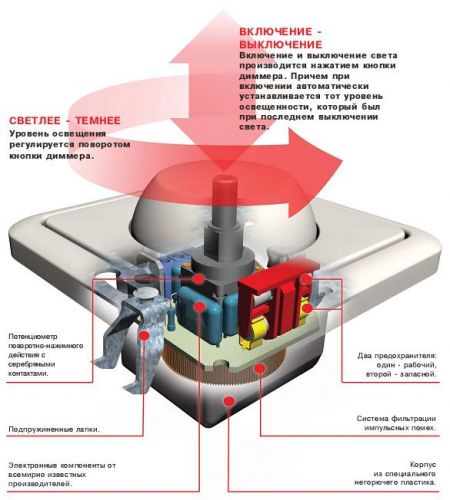

Основные сведения о диммерах

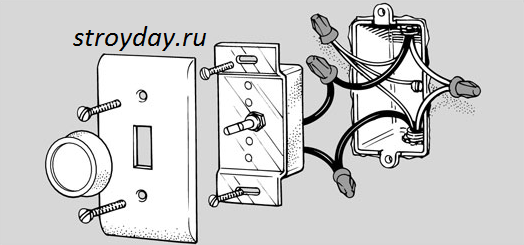

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Таблица. Некоторые виды диммеров

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Видео — Простая светодиодная лампа и диммер

Особенности устройства диммера и схемы его подключения

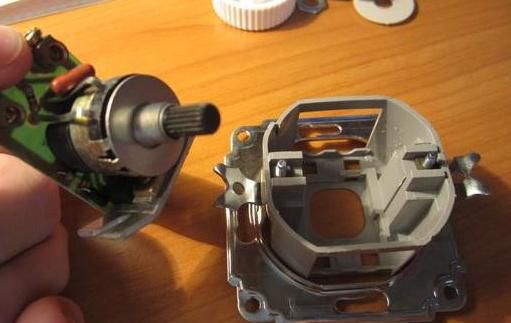

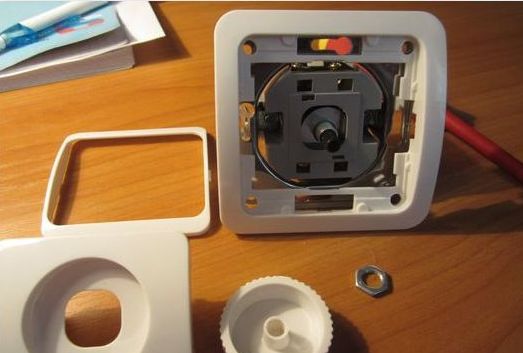

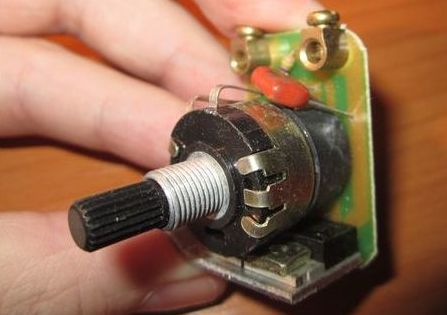

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Видео — Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?

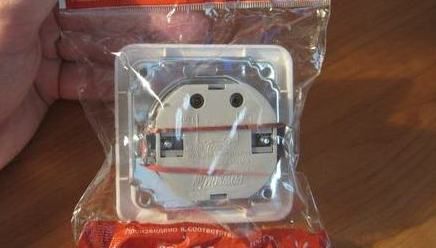

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

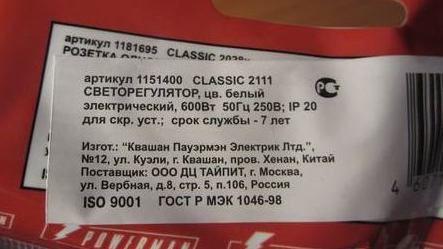

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

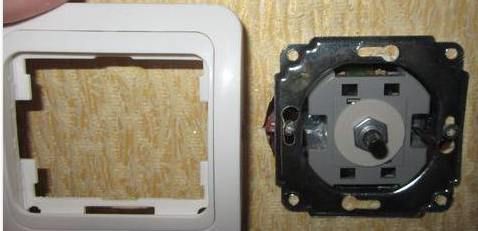

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

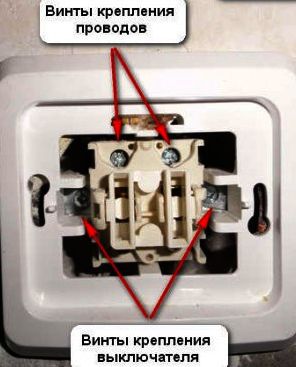

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

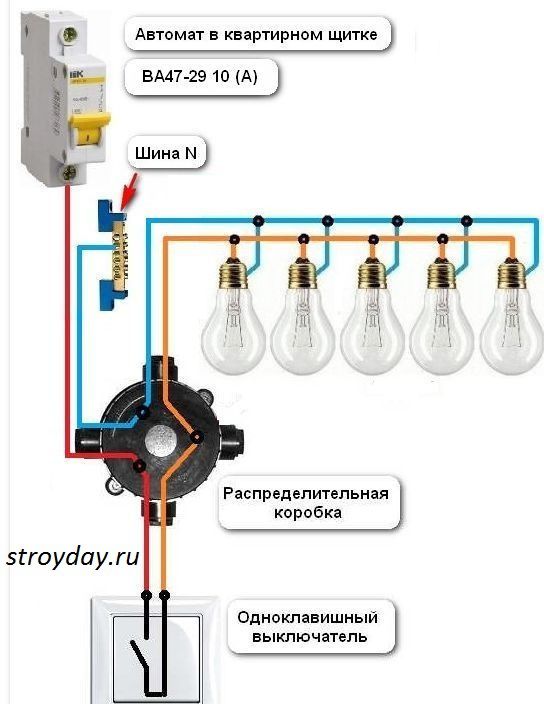

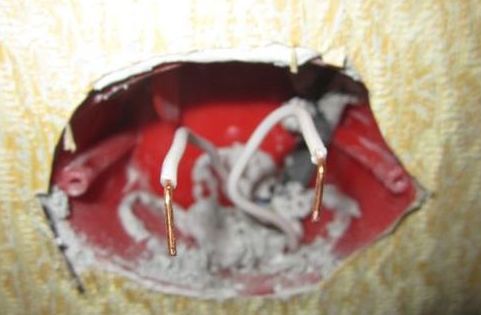

Шестой шаг. Видим два свободных провода.

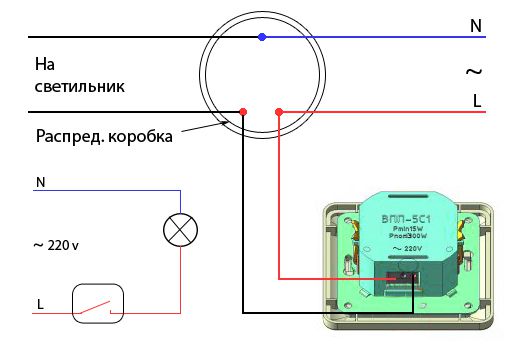

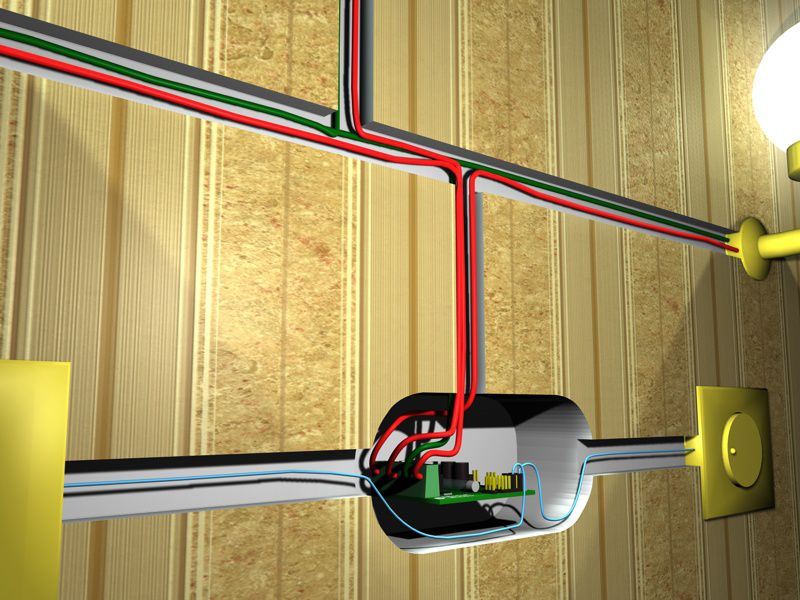

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

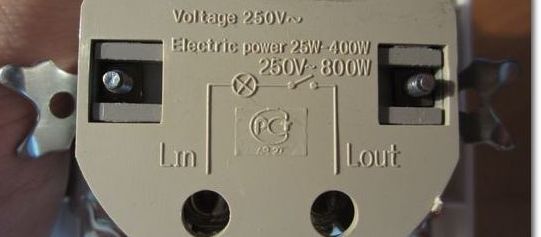

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

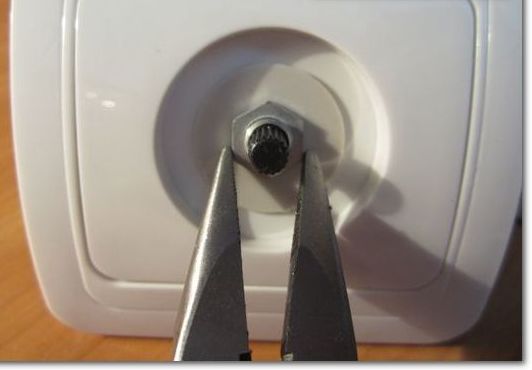

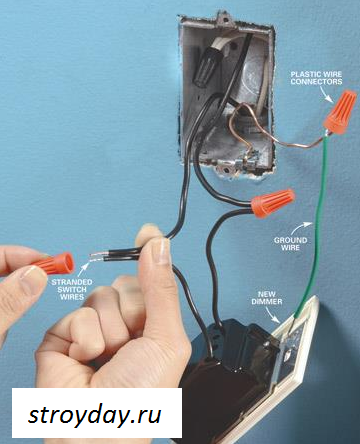

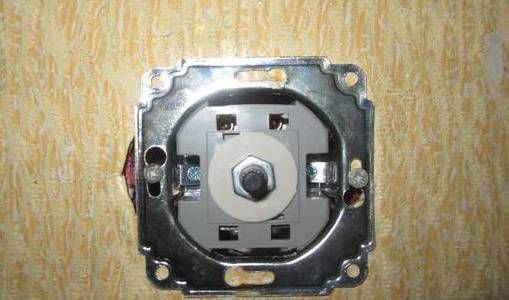

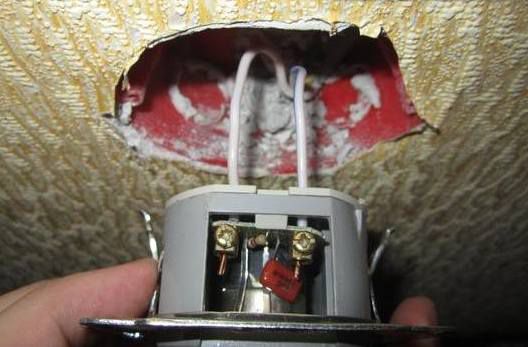

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

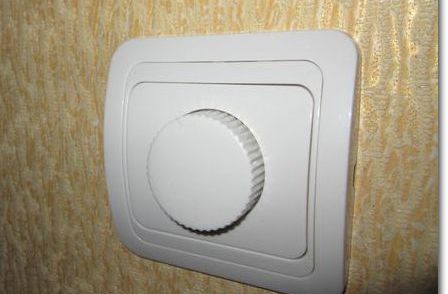

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

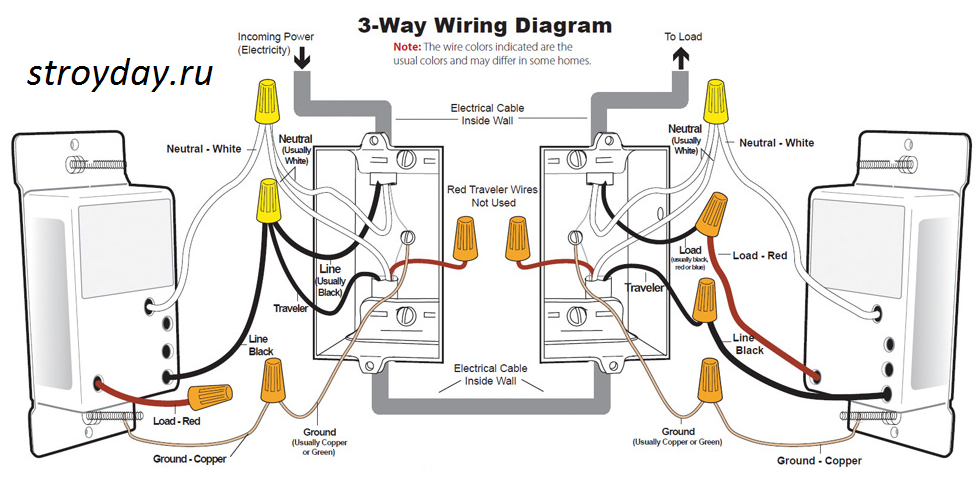

Видео – Схема подключения диммера

Видео — Подключение светодиодной ленты к мини диммеру

Диммер для светодиодной ленты

В последнее время светодиодные ленты все больше затмевают лампы такого же вида. И этот переход к новым технологиям можно объяснить рядом причин. Источник света в виде ленты лучше светодиодной лампы по:

• Функциональности;
• Экономичности;
• Длительности срока службы.

Несмотря на все достоинства ленты в качестве осветительного прибора, их можно улучшить расширить, приобретя специальный диммер. Необходимо ознакомиться со всей информацией о приборе, чтобы не наделать ошибок при выборе устройства.

Что такое диммер?

Диммер для светодиодной ленты это электроприбор, с помощью которого можно регулировать яркость и интенсивность свечения светодиодных лент. Стоит заметить, что применяется он исключительно для монохромных (одноцветных) устройств. Для управления RGB лентами есть специальные RGB контроллеры. Также не подойдут диммеры, предназначенные для ламп накаливания, так как они работают по другому принципу.

Изменяя форму сигнала напряжения, приложенного к лампе, можно снизить интенсивность светового потока. Большинство систем имеют простой выключатель вместо диммера. Это означает, что независимо от того, день это или ночь, лампы излучают одинаковое количество света. Обычные выключатели являются одним из немногих приборов, которые имеют только две настройки – включение и выключение. С помощью диммирования пользователи могут контролировать количество яркости, даваемой приборами в соответствии с конкретными задачами, настроением или обстановкой. Это не только улучшает пользовательский опыт, но и экономит энергию.

Помимо управления электрическим освещением, регулирование количества дневного света в пространстве является важным аспектом управления освещением. Используя жалюзи в сочетании с диммерами, системы управления освещением могут создать идеальный баланс между источниками света и приятной обстановки. Диммеры изменяют количество и качество электрического освещения. Это дополняется надлежащей шторной тканью и контролем, который фильтрует дневной свет. Вместе с передовыми системами управления и множеством датчиков они экономят энергию, обеспечивая необходимое количество света.

Полный контроль света

Надлежащий контроль освещения распространяется дальше, чем жалюзи и диммеры. Они могут сделать освещение яркой и жизненно важной частью любого пространства, будь то дома или коммерческого пространства. Например, датчики дневного света автоматически регулируют шторы и верхнее освещение, чтобы поддерживать идеальный уровень света в течение дня.

Сложные системы могут хранить персонализированные настройки, называемые сценами для нескольких источников света, что позволяет пользователям полностью настраивать схему освещения в любой комнате. По сути, они являются предустановками освещения для различных применений. Кроме того, системы освещения можно запрограммировать на переход между сценами в разное время дня.

Предварительно установленное освещение может иметь и другие преимущества, помимо окружающей среды и экономии энергии. Усовершенствованные системы работают в сочетании с системами безопасности, чтобы предупредить от злоумышленников.

Решения по управлению освещением обеспечивают необходимое количество и качество света в любой среде. Благодаря точному и мощному контролю пользователи могут полностью контролировать внешний вид любого помещения, а также его функциональность и эффективность.

Энергосберегающие элементы управления освещением обеспечивают комфортную и продуктивную визуальную среду. Лучшее освещение не только снижает энергопотребление помещения, но также делает более качественным жизнь людей.

Преимущества диммера:

Хорошее освещение является важным аспектом повседневной жизни и часто воспринимается как должное. Должна быть возможность управлять уровнем и качеством света в заданном пространстве для конкретных ситуаций или задач. Оптимальное управление освещением в помещении не только улучшает восприятие, но и помогает экономить энергию.

• Диммер способствует продлению жизни светодиодной ленты;

Чаще всего LED-устройства выходят из строя из-за перегрева светодиодов. Диммер же препятствует этому путем понижения интенсивности светового потока.

• Светорегулятор может в один миг включить освещение или приглушить яркое свечение;
• Экономия электроэнергии;

Можно уменьшить потребление энергии на 30-40 процентов.

• Устройство способно расширить функционал светильника;
• Безопасность жилища;

С помощью электроприборов можно имитировать присутствие людей в квартире, чтобы избежать ограбления.

• Комфортное управление светодиодным освещением;

Используя пульт дистанционного управления, вы обеспечиваете себе удобство и ненадобность каждый раз подходить к определенному месту для переключения цвета или эффекта.

• Возможность программирования интенсивности яркости и плавности переливания цветов.

Какие бывают диммеры для светодиодной ленты?

На самом деле, никаких правил и норм, распределяющих оборудование по разновидностям, не существует. Всякое деление субъективно, нет устоявшейся классификации. Чтобы было удобнее, люди выделяют несколько подвидов светорегуляторов:

Управляет светодиодной лентой путем влияния на напряжение, то есть уменьшает или увеличивает его.

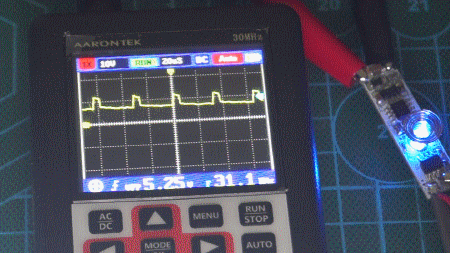

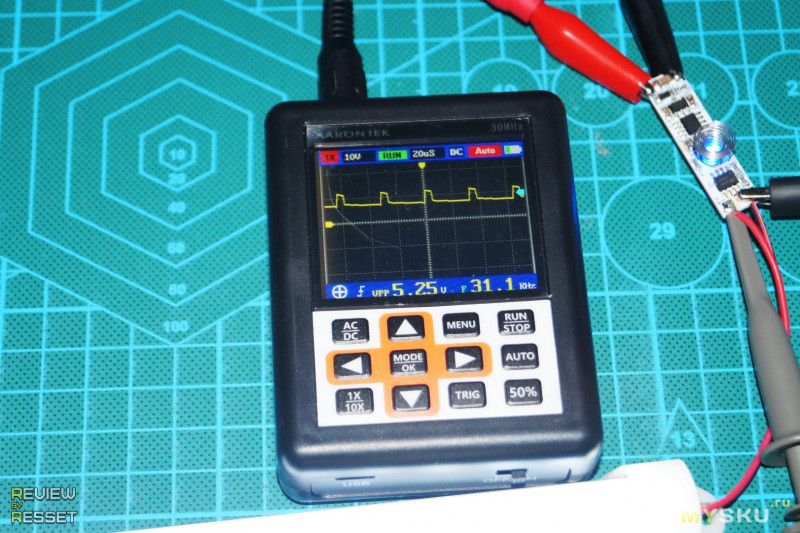

Регулирует свечение с помощью широтно-импульсной модуляции. Этот процесс представляет собой алгоритм определенных сигналов разных по длительности, которые обеспечивают изменение яркости.

Из-за того, что и аналоговый, и цифровой варианты имеют недостатки, специалисты изобрели комбинированные светорегуляторы, совмещающие преимущества обоих подвидов. Они лучше справляются со своими задачами и имеют меньше недостатков. Однако до сих пор не приобрели значимой популярности из-за высокой цены. Оба вида диммеров выполняют не только функции регулировки интенсивности свечения, но и способствует сохранению электроэнергии. Также с помощью некоторых приборов можно устанавливать световые эффекты.

Особенности аналогового диммера

Преимущества:

1. Обеспечение светодиодных лент стабильным питанием.
2. Незначительные падения мощности.

Недостатки:

1. Сильное нагревание светодиодов.

Из-за этого освещение станет менее качественным, а через время лента вообще выйдет из строя.

Особенности цифрового диммера

Преимущества:

1. Идеальные условия для функционирования LED-ленты.

Минимальная потеря мощности и стабильная подача тока — главные условия эффективной работы светодиодного устройства, которые может предоставить цифровой светорегулятор.

2. Не тускнеющая цветовая температура.

Оттенки останутся такими же яркими, какими были при покупке.

Недостатки:

1. Возможные усталость глаз и головная боль.

Дешевые товары из линейки цифровых димеров могут вызывать мерцание диодов, что приводит к понижению работоспособности владельца. Поэтому не стоит экономить и покупать некачественную продукцию.

Диммеры по способу управления.

Для облегчения выбора людям предлагаются диммеры для светодиодной ленты, управляемые по-разному:

Самая примитивная (в хорошем смысле) модель. Нет ничего лишнего, никаких ненужных функций и приспособлений. На интенсивность освещения можно повлиять, просто повернув ручку.

• Поворотно-нажимной;

Более усовершенствованный вариант. Нажатие на ручку включает диммер, а ее вращение регулирует яркость светодиодов.

С первого взгляда можно спутать с обычным выключателем света. Нажатие включает ленту, удержание клавиши увеличивает или уменьшает интенсивность свечения.

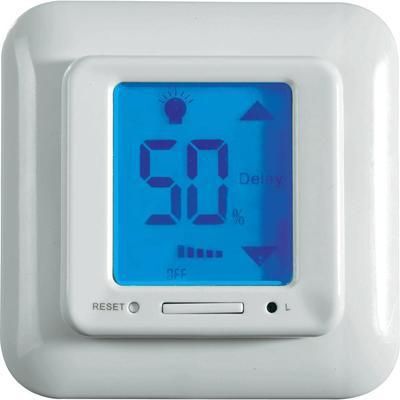

В этом случае вместо движущихся механизмов на поверхности фигурирует электронная сенсорная панель. В некоторых моделях встроен информативный дисплей. Процесс управления лентой становится проще и удобнее.

• Дистанционный;

В комплекте идет пульт дистанционного управления. Название говорит само за себя: регулирование будет производиться на расстоянии. Также можно управлять светодиодной лентой со смартфона или планшета по Wi-Fi.

Встроенный датчик реагирует на звуки, которые превышают определенный уровень шума. Его может установить либо производитель, либо сам владелец. Управление осуществляется разными способами: хлопком, голосом и подобными звуками. Но способ непрактичен, потому что прибор иногда будет реагировать на телевизор, музыку и просто громкий разговор.

Диммер для светодиодной ленты по способу установки.

Современный Диммер для светодиодной ленты может устанавливаться в любых местах для удобства. Такая особенность способствует упрощенному управлению.

По способу установки диммеры разделяют на:

• Накладные;
• Встроенные;
• Модульные.

Накладные приборы легче всего установить, что повышает их уровень в глазах покупателей. Форма и размер похожи на классические выключатели. Диммеры даже могут играть роль выключателей, заменить их. Устанавливаются они так же, как и выключатели.

Встроенные устройства берут свое название из способа монтажа: они устанавливаются в специальные распределительные коробки, то есть встраиваются. Приборы не очень привлекательны внешне, зато могут дать фору многим накладным аналогам.

Модульные варианты монтируются непосредственно в электрощиты. Специалисты такой способ установки объясняют тем, что эти диммеры имеют огромные габариты и высокую мощность, так что устройства могут запитывать несколько предметов быта.

Как правильно выбрать диммер для светодиодной ленты?

Человек может купить 2 вида лент: монохромный (светит одним цветом) и RGB ленту. Многоцветный аппарат способен менять оттенки, переливаться и радовать владельцев динамичной игрой светлячков. Однако разноцветной лентой не получится в полной мере управлять с помощью диммера. Для этого предназначены специальные RBB-контроллеры.

Также не следует забывать о технических характеристиках прибора. Мощность светодиодной ленты должна быть меньше мощности светорегулятора, образуя некий запас. Это нужно учесть еще до совершения покупки.

Как рассчитать запас мощности ?

1. При условии, что человек не будет удлинять ленту, следовательно, и ее мощность, то запас нужно оставлять 25-30 процентов. Лучше всего, конечно, оставить 50 процентов, но это не обязательно. Запас поможет избежать непредвиденного вывода из строя техники и продлить ее срок службы.
2. Если же владелец планирует удлинять устройство, то необходимо покупать прибор с таким количеством мощности, которое сможет обеспечить 50-процентный запас. Либо же при расширении оборудования придется идти в магазин за дополнительным диммером.

Если неправильно рассчитать необходимую мощность, устройство не сможет поглощать нужное количество энергии, поэтому просто не запустится. В худшем случае светорегулятор перегорит при первом же включении.

Экономить на диммере не стоит, потому что замена как светодиодной ленты, так и самого диммера выйдут намного дороже. А менять их придется в скором времени после покупки некачественного светорегулятора.

Как подключить диммер для светодиодной ленты?

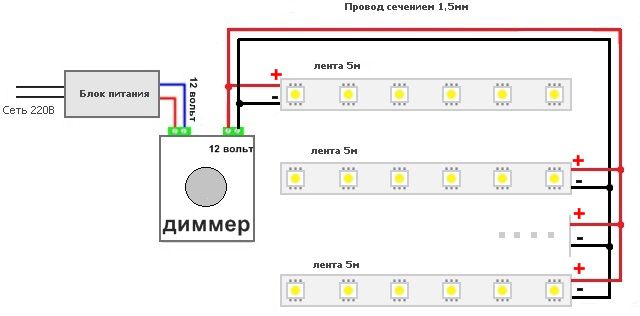

Чтобы получше разобраться, взгляните на схему подключения диммера:

Как подключить диммер для светодиодной ленты

Монтаж можно Диммера для светодиодной ленты произвести в любом желаемом месте, однако подключать питание диммера необходимо только от блока питания. А светодиодное изделие нужно подключать уже непосредственно к диммеру. Хоть методики подключения разных видов лент отличаются друг от друга, все ленты получают энергию от блока питания.  Эту последовательность монтажа можно объяснить тем, что лентам нужно или 12В, или 24В напряжения. Поэтому и диммер должен иметь такие же параметры, чтобы ничего не перегорело. Блок питания получает из сети все 220 Вольт, однако преобразовывает их в нужное количество и переводит в светорегулятор, который, в свою очередь, снабжает этой энергией саму ленту.

Блок питания для светодиодной ленты

Светодиодная лента RGBW

Как подключить светодиодную ленту ?

Как подключить диммер к светодиодной ленте

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. В статье расскажем, как подключить диммер, рассмотрим особенности работы.

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Время полупериода, когда открывается теристор, зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160 Вт, при большей нагрузке надо устанавливать теристор и диоды, соответствующие потребляемой мощности. Читайте также статью: → «Как работает диммер?».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;
• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

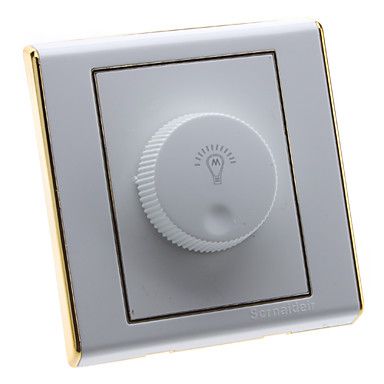

Поворотные диммеры: описание и принцип работы

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

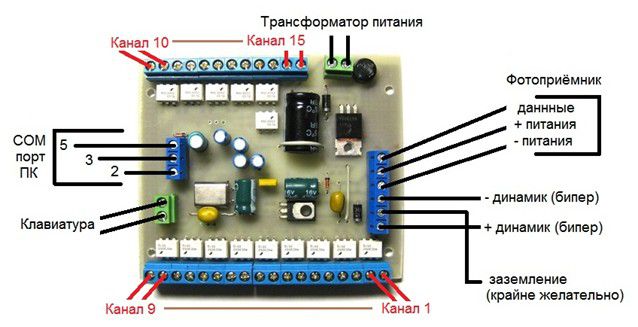

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммеры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже. Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

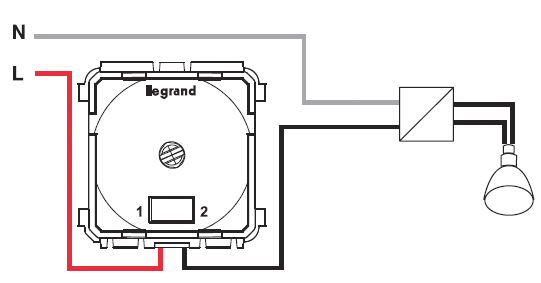

Legrand диммер:

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Совет №1. Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Диммеры Schneider:

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах. Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Сенсорный диммер для светодиодных лент.

Характеристики.

Входное напряжение: DC 9V-24V
Выходное напряжение: DC 9V-24V
Мощность нагрузки: 30 Вт
Максимальный ток нагрузки: 3A
Потребляемая мощность в режиме ожидания: 0,1 Вт
Рабочая температура: -20 ° C / 65 ° C
Модель: Touch_S (L40W10)
Размер: 40 * 10 * 1.2 мм (длина * ширина * высота)
(Условие испытания: Напряжение = 12 В)

Распаковка и внешний вид.

Функционал.

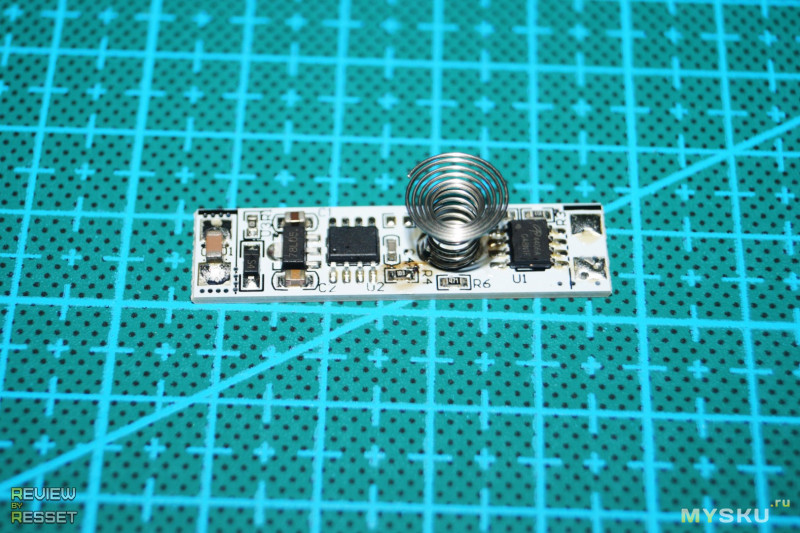

На плате расположен единственный элемент управления — пружинка, которую можно трогать пальцем.

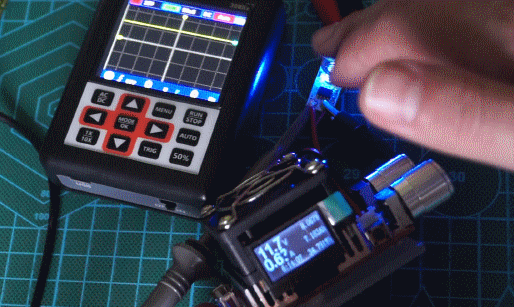

Нажатие активируют постепенное включение и выключение, удержанием можно изменить яркость.

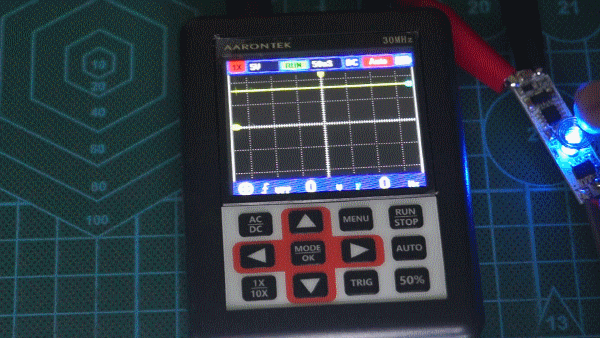

Гифки мелковаты, поэтому продублирую пару фото.

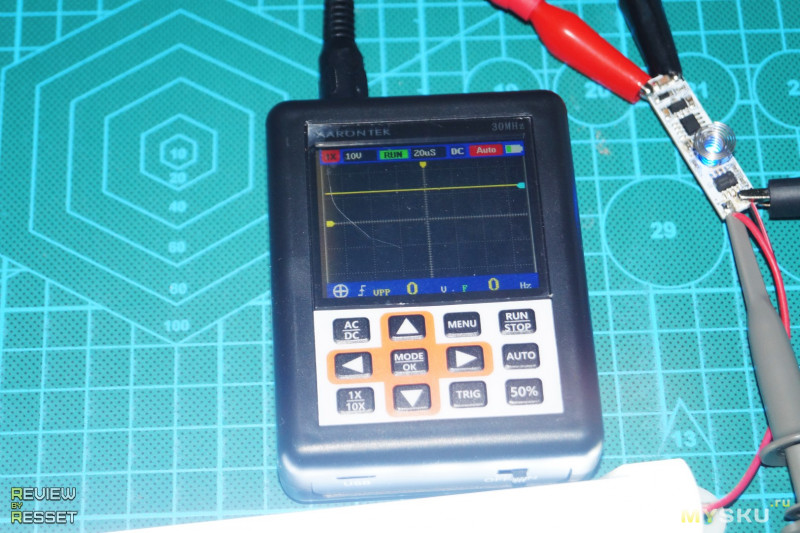

Минимум

Средняя яркость

Максимум

После подачи напряжения включается средняя яркость. Если дотронуться до пружинки и удерживать, яркость начнет расти, при чем повторное касание с удержанием все так же будет ее увеличивать, пока не дойдет до максимума, после чего свет начнет затухать. В описании заявлено 3 режима, но я так и не понял, это перечислены разновидности плат или можно как-то активировать каждый из режимов в сабже. В моем случае работает второй(circular dimming)

Информация из магазина

Touch_Sensor_S01 (unidirectional dimming):
In the S01 mode, the quick touch switches the on / off status of the light; in the open state, the long touch enters the unidirectional dimming (holds the touch, automatically stops the dimming when the dimming is at the highest or lowest brightness), and unlocks the brightness. The switch brightness is the last locked brightness. In the off state, a long touch will dim the lighter direction from the last brightness. Gradient effect.
Touch_Sensor_S02 (circular dimming):
S02 mode, rapid touch toggle on/off status of the lamp; in the case of on, long touch into the cycle dimming (keeping touching, dimming to the highest or lowest brightness, automatically dimming in the opposite direction, so cycle), let go Lock the brightness, and switch the brightness again to the last locked brightness. In the off state, a long touch will dim the lighter direction from the previous brightness and the effect will be gradual.
Touch_Sensor_S03 (3 segments dimming):
S03 mode, quickly touch the light state of the switch. The brightness is divided into three levels, which are 30%, 60%, and 100% respectively, and the switching effect is gradual.

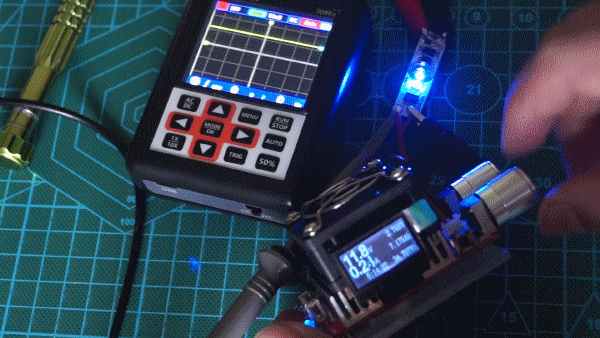

Энергопотребление.

Итоги.

В комментариях приветствуется конструктивная критика. Всем добра =)
