Как подключить греющий кабель: инструкция и схемы

Содержание

• 1. Что такое греющий кабель
• 2. Виды и строение нагревательного кабеля
  • 2.1. Резистивные проводники
  • 2.2. Саморегулирующий кабель
• 3. Способы укладки
  • 3.1. Линейный монтаж
  • 3.2. Спиральный монтаж
  • 3.3. Внутренний монтаж
• 4. Подключение к сети
  • 4.1. Комплект инструментов и материалов
  • 4.2. Соединение проводов

В зимнее время от продолжительных морозов порой случается деформация или разрыв труб водопроводной канализации. Чтобы это предотвратить потребуется приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить любой человек своими руками. Для этого достаточно будет знать лишь несколько нюансов, как подключить греющий кабель, без услуг специалиста.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую.

Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.  Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

• резистивный провод;
• саморегулирующий кабель.

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой.

Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

• пассатижи;
• утконосы;
• бокорез;
• строительный нож;
• устройства для зачистки концов провода;
• обжимные клещи.

Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
3. От края проводки на расстояние 3 см. удаляется матрица.
4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
7. Выполнив все действия, производится обмуфтовка строительным феном.
8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Подключение греющего кабеля: инструкция монтажа своими руками по схеме

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.

Содержание

1. Инструктаж по подключению обогрева
2. Подготовительные работы
3. Крепление кабельной системы
4. Крепление защитного кожуха
5. Подключение к питающей сети
6. Проверка и запуск в работу
7. Нюансы подключения кабеля внутри трубы
8. Плюсы и минусы кабельного обогрева
9. Советы и полезное видео по теме

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

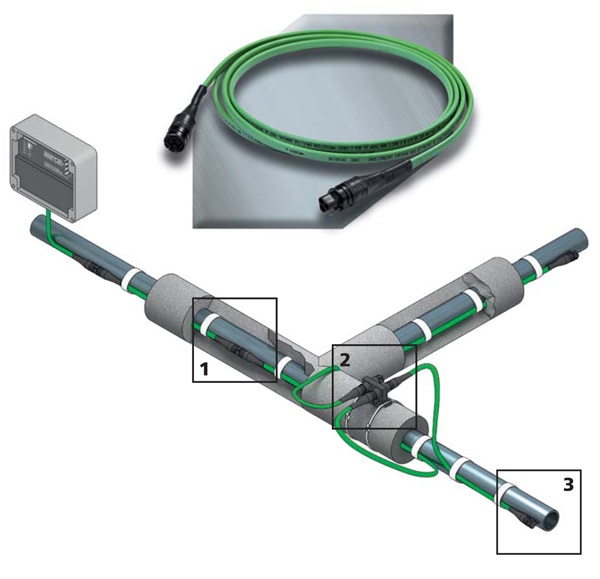

После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

Наиболее простой вариант расположения — прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Нюансы подключения кабеля внутри трубы

Для недопущения обледенения труб водопровода часто устанавливаются обогревательные элементы внутрь трубы. В этом случае используются специальные проводники, покрытые пищевой оболочкой, не способной выделять токсичные вещества.

Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:

Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.

Плюсы и минусы кабельного обогрева

Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:

• доступность;
• широкий выбор обогревателей;
• простота эксплуатации;
• низкий уровень энергопотребления.

Недостатком такого метода обогрева является энергозависимость.

Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.

Советы и полезное видео по теме

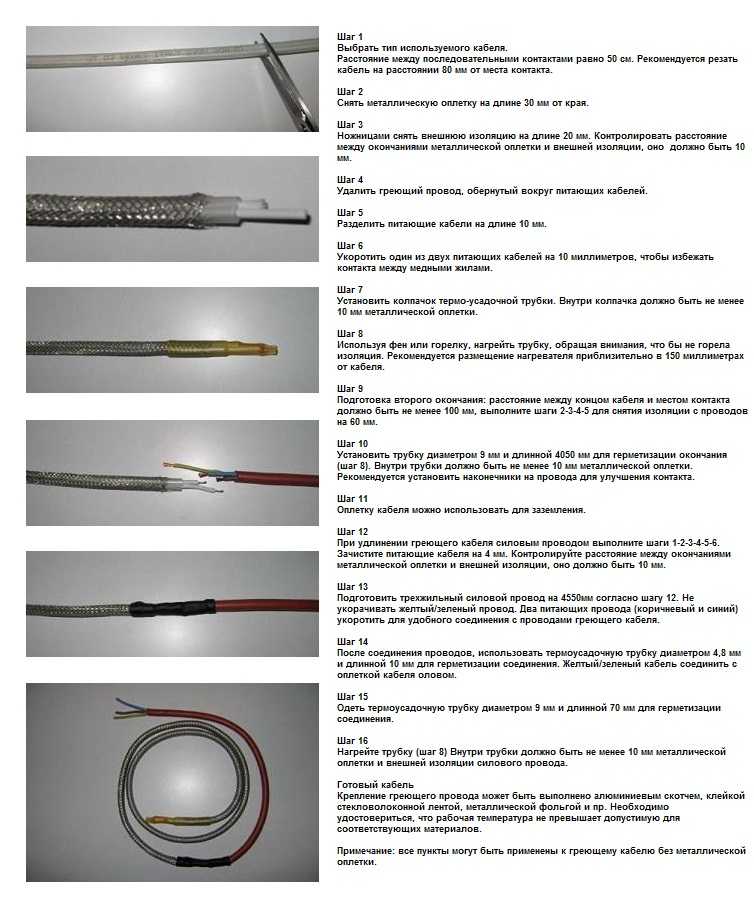

Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:

На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.

Видеоматериал по подключению греющей системы к силовому проводу:

Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.

видов, как правильно выбрать и установить

Зимой в период сильных морозов владельцы загородных домов рискуют остаться без водоснабжения. Ледяные пробки в наружном водопроводе не только оставят жильцов без душа, эффективной системы подачи воды в раковины и прочих благ цивилизации, но и приведут к повреждению труб.

Согласитесь, перспектива малопривлекательная. Предотвратить такое развитие событий можно будет, если вместе с трубами установить и подключить к электросети нагревательный кабель для системы водоснабжения. Все работы вполне возможно провести самостоятельно.

Опишем, как устроен нагревательный элемент и опишем основные параметры для его подбора. А также подробно рассмотрим способы монтажа нагревательного кабеля и проиллюстрируем этапы работы наглядными фотографиями.

Содержание статьи:

• Зачем нужен нагревательный кабель?
• Конструкция и объем
• Разновидности нагревательного кабеля
  • Тип № 1 — Резистивный
  • Тип № 2 — Саморегулирующийся
• Способы монтажа водопровода
  • Вариант №1 — Наружный
  • Вариант №2 — Внутренний
• Теплоизоляция нагревательных кабелей
• Какие характеристики важно выбрать?
• Выводы и полезное видео по теме

Зачем нужен нагревательный кабель?

Разумно утверждать, что без него можно легко обойтись. Достаточно узнать уровень промерзания грунта на участке, а затем, исходя из показателей, выкопать траншею необходимой глубины. Обычно для средней полосы она составляет 1,5-1,7 м в зависимости от типа почвы.

Заглубленные и утепленные трубы на этой глубине не промерзают, так как окружающий грунт имеет положительную температуру (допустим +2-4°С).

Однако не все так просто. На заболоченных территориях или в районах, близких к водоемам, частым явлением является высокий уровень грунтовых вод. Это значит, что во время паводка или таяния снега коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если закопать трубы всего на полметра, но при этом подключить электрокабель и тогда не придется копать глубокие канавы.

Бывает, что в суровые зимы промерзает даже углубление. Проживание в доме без автоматического водоснабжения из скважины становится менее комфортным, а иногда и невозможным. Приходится проводить аварийный ремонт

Не забудем и о критических зонах, наиболее пострадавших от холода – месте ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который проще всего изолировать греющим кабелем.

Вывод: если есть техническая возможность прокладки системы отопления для водопровода, то нужно обязательно ее использовать, хотя бы ради промерзания.

При обращении в специализированную компанию вы можете столкнуться с различными предложениями. Разберемся с ассортиментом.

Фотогалерея

Фото

Установка нагревательного кабеля предотвратит образование ледяных пробок в системах водоснабжения, как следствие предотвратит повреждение трубопровода и разрыв труб с замерзшей водой

Системы обогрева для водоснабжения представлены саморегулирующимися и резистивными кабелями, которые обвивают трубы, затем включают их в обычную бытовую розетку 220 В внутри труб

Прокладка внутри трубопровода более сложна в реализации, поэтому для бытовых систем чаще применяется способ оборачивания труб снаружи электрокабелем

Применение греющего кабеля позволяет прокладывать наружные линии водоснабжения открытым способом или не заглублять водопровод ниже уровня сезонного промерзания грунта

Если водопровод проходит по неотапливаемым помещениям, то по всей длине трубы они должны быть снабжены греющим кабелем и обмотаны теплоизоляцией

В случае применения греющего кабеля при устройстве подземных слабозаглубленных линий, трубы с греющим кабелем защищены оболочкой из экструдированного полистирола

При прокладке труб с греющим кабелем в неотапливаемых помещениях нет необходимости в использовании водоотталкивающей гидроизоляции. Вспененный полиэтилен подходит

Греющий кабель против ледяных пробок

Стандартная система обогрева

Обмотка кабеля

Внутренняя прокладка саморегулирующегося кабеля

Прокладка греющего кабеля на наружных ответвлениях

Кабельный обогрев труб в неотапливаемом помещении

Водоотталкивающая теплоизоляция для подземной прокладки

Изоляция из вспененного полиэтилена

Конструкция и область применения

Греющие кабели в зависимости от типа и технических характеристик применяются для обогрева желобов и резервуаров. Основное назначение – защита жидкости от замерзания за счет повышения температуры.

Системы отопления актуальны для наружных коммуникаций, то есть для использования в земле или на открытом воздухе.

В основе действия лежит способность кабеля преобразовывать электричество в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он его только получает, а потом отдает тепло в трубу (лоток, желоб, бак и т. д.)

Системы отопления имеют одну полезную способность — зональное применение. Это значит, что можно взять набор элементов и собрать из него мини-систему для обогрева отдельного участка, не подключаясь ко всей сети.

Получается экономия материалов и электричества. На практике можно встретить и миниатюрные «нагреватели» 15-20 см, и 200-метровые обмотки.

Основными составными частями нагревательного кабеля являются следующие элементы:

• Внутренний сердечник — один или несколько. Для его изготовления используются сплавы с высоким электрическим сопротивлением. Чем она выше, тем больше значение удельной теплоемкости.
• Полимерная защитная оболочка . Вместе с пластиковой изоляцией используется алюминиевый экран или сетка из медной проволоки.
• Прочный внешний корпус ПВХ, покрывающий все внутренние элементы.

Предложения разных производителей могут отличаться нюансами — сплав сердечника или способ защиты устройства.

Более надежными считаются экранированные виды, снабженные фольгированной защитой и имеющие 2-3 провода вместо одного. Одножильные изделия – бюджетный вариант, который в самый раз подойдет для сборки систем для небольших сантехнических секций (+)

Для повышения производительности медная оплетка никелирована, а толщина наружного слоя увеличена. Кроме того, ПВХ-материал должен быть влагостойким и устойчивым к ультрафиолетовому излучению.

Разновидности нагревательного кабеля

Все системы обогрева делятся на 2 большие категории: резистивные и саморегулирующиеся. Каждый вид имеет свою область применения.

Допустим, резистивные хороши для обогрева коротких участков труб малого сечения — до 40 мм, а для длинных участков водопровода лучше использовать (по-другому — саморегулирующиеся, «самрег»).

Тип №1 — Резистивный

Принцип действия кабеля прост: ток протекает по одной или двум жилам, расположенным в изолирующей обмотке, нагревая ее. Максимальная сила тока и высокое сопротивление в сумме дают высокий коэффициент теплоотдачи.

Куски резистивного кабеля определенной длины с постоянным сопротивлением имеются в продаже. В процессе функционирования они отдают одинаковое количество тепла по всей длине.

Одножильный кабель, как следует из названия, имеет одну жилу, двойную изоляцию и внешнюю защиту. Одножильный кабель выполняет роль нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как показано на следующей схеме:

Схематически одножильное подключение напоминает петлю: сначала подключается к источнику энергии, затем тянется (закручивается) по всей длине трубы и возвращается

Замкнутые контуры отопления чаще используются для или для « устройство «теплый пол», но существует и вариант, применимый к водопроводу.

Особенностью монтажа одножильного кабеля на водопроводе является его укладка с двух сторон. Используется только внешний тип подключения.

Для стержневого монтажа одна жила не подходит, так как прокладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за обогрев, вторая за энергоснабжение.

Схема подключения тоже отличается. Нет необходимости в «петлеобразной» прокладке: в результате кабель подключается одним концом к источнику питания, второй протягивается по трубе

Двухжильные резистивные кабели используются для сантехнических систем так же активно как самреги. Их можно монтировать внутри труб с помощью тройников и прокладок.

Главный плюс резистивного кабеля – низкая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

• высокая вероятность перегрева при пересечении или близком расположении двух кабелей;
• фиксированная длина — Нельзя ни увеличивать, ни укорачивать;
• невозможность замены выгоревшего участка — приходится менять полностью;
• отсутствие регулировки мощности — она ​​всегда одинаковая по всей длине.

Чтобы не тратить деньги на постоянное подключение кабеля (что нецелесообразно), установлен термостат с датчиками. Как только температура опускается до +2-3°С, автоматически включается обогрев, при повышении температуры до +6-7°С энергия отключается.

Тип №2 — Саморегулирующийся

Этот тип кабеля является универсальным и может применяться для различных целей: обогрева элементов кровли и систем водоснабжения, канализационных линий и емкостей с жидкостью.

Его особенностью является независимая регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (допустим +3°С), кабель начинает нагреваться без каких-либо помех.

Схема саморегулирующегося кабеля. Главное отличие от резистивного аналога – токопроводящая нагревательная матрица, отвечающая за регулировку температуры нагрева. Слои изоляции не отличаются

Принцип работы самрега основан на свойстве проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления ток уменьшается, что приводит к уменьшению мощности.

Что происходит с кабелем во время охлаждения? Падает сопротивление — увеличивается ток — начинается процесс нагрева.

Преимуществом саморегулируемых моделей является «зональность» работы. Кабель сам распределяет свой «труд»: тщательно прогревает зоны охлаждения и поддерживает оптимальную температуру там, где не нужен сильный нагрев.

Саморегулирующийся трос работает постоянно, что приветствуется в холодное время года. Однако в оттепель или весной, когда морозы прекратятся, держать включенным нерационально (+)

Для полной автоматизации процесса включения/выключения кабеля можно оснастить систему термостатом, «привязанным» к уличной температуре.

Способы прокладки водопровода

Греющий кабель можно проложить двумя способами – наружным и внутренним. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – наматывается внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их подробнее.

Опция № 1 — Наружная

Линейная прокладка кабеля вдоль водопровода проста. Провод фиксируется с одной стороны с помощью термостойких пластиковых хомутов или самоклеящейся стеклоткани.

Держатели крепятся с интервалом 0,3 м. Не используйте металлические крепления. Длину кабеля рассчитать несложно – она равна длине трубы, которую необходимо обогреть.

Инструкции по монтажу линии:

Галерея изображений

Фотография

Шаг 1. Крепление кабеля к трубе

Этап 2 – приклеивание алюминиевой ленты

Этап 3 – монтаж теплоизоляционной «рубашки»

Этап 4 – закрепление изоляции на трубе

Для труб, заглубленных в землю, кабель не располагают строго снизу или сверху , но немного со смещением, которое можно назвать «позицией 8 (4) часов».

Кроме линейной прокладки применяется спиральная прокладка — кабель наматывается по всей длине трубы с равномерным шагом. Плюс – максимальный контакт с поверхностью трубы, минус – повышенный расход материала.

Шаг между витками можно менять в зависимости от условий. Например, для участков, подверженных сильному промерзанию, его уменьшают – таким образом, вся поверхность трубы будет максимально прогрета

Навивной метод актуален для труб среднего и большого диаметра – канализационных, дренажных, но он также используется для обогрева водопроводных труб.

Вариант №2 — Внутренний

Внутренний способ монтажа подходит не для всех труб, а только для водопроводных с сечением более 40 мм. В небольших трубопроводах кабель частично блокирует поток воды. Длинную трубу оборудовать внутренним обогревом сложно, но для участков длиной в несколько метров это один из лучших способов.

Легче всего протягивать кабель на вертикальных участках сверху вниз. Процедура предполагает использование тройника и уплотнительной втулки, препятствующей проскальзыванию шнура.

В некоторых случаях более рациональный, чем внешний — например, для ремонта или замены элементов. Вставить и подключить готовую систему несложно, собрать ее гораздо сложнее.

Как правильно подготовить провода к вводу в трубу, вы можете узнать из следующей инструкции.

Фотогалерея

Фото

Чтобы добраться до жилы саморегулирующегося кабеля, предварительно снимаем верхний слой полимерной изоляции

С помощью острого тонкого предмета (спицы, спицы) разматываем защитная заземляющая оплётка

С помощью кусачек или ножниц снимаем уголок с ровно обрезанного конца кабеля (не снимая внутреннюю изоляцию и матрицу)

Подбираем рукав подходящего диаметра и обрезаем его так, чтобы он полностью закрывал внутреннюю изоляцию

Для того, чтобы муфта плотно прилегала к концу троса, обдуваем со всех сторон строительным феном

Пока материал муфты не остыл, аккуратно зажимаем «лишний» материал пассатижами и клеем

Ставим на колпачок и нагреваем строительным феном Нагрев производим с конца, аккуратно натянув колпачок на кабель

Во время нагрева может появиться клей в виде фена — его необходимо удалить Кабель готов к подключению к проводу труба

Шаг 1 — снятие изоляции

Шаг 2 — оплетка

Шаг 3 — снятие уголка

Шаг 4 — Подготовка внутренней муфты

Шаг 5 — Обшивка фена

Шаг 6 — приклеивание конца муфты

Этап 7 — Надевание колпачка

Этап 8 — Зачистка герметичного конца

Теплоизоляция нагревательных кабелей

Независимо от типа кабеля необходимо . Теплоизоляция монтируется поверх системы отопления и водопровода. Если водопровод вместе с греющим кабелем не разместить в герметичном «коконе», то нагрев будет идти во все стороны, то есть в основном по воздуху.

Толщина теплоизоляционного слоя выбирается в зависимости от внешних факторов. Предположим, что для установки в грунте достаточно слоя 20-30 мм, а для надземной установки необходима воздушная изоляция толщиной не менее 50 мм

В качестве надежного и эффективного утеплителя используется пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, но тоже нуждаются в защите.

По этой причине часто используется конструкция «труба в трубе», когда водопроводные трубы, находящиеся в земле или в воздухе, вместе с нагревателем помещаются внутрь другой трубы большего диаметра.

Какие характеристики важно выбрать?

Перед походом в магазин обязательно проверьте диаметр водопровода, длину участка, который нуждается в обогреве, минимально возможную температуру воздуха (почвы) — сделать выбор будет проще, т. к. действительно много предложений.

Итак, обращаем внимание на следующие моменты:

• наличие защитной пленки — обеспечивает заземление и делает кабель более надежным;
• тип внешней изоляции;
• температурный класс и мощность;
• производственная компания.

Возможно кабель с полиолефиновой изоляцией подойдет для канализационной системы, но для внутренней прокладки в водопровод рекомендуем фторопластовую защиту. Для наружной установки подойдет фторопласт, который защитит от влаги и ультрафиолета.

При необходимости обогрева труб малого диаметра подходит проводник низкотемпературного типа. Нагревается до +65 ºС, максимальная мощность — около 15 Вт/м

Среднетемпературные системы подходят для больших труб. Максимальная температура нагрева составляет +120°С, мощность достигает 33 Вт/м.

Наиболее мощными являются высокотемпературные системы с максимальной температурой до +190°С и удельной мощностью до 95 Вт/м. Однако в быту они обычно не используются – это изделия промышленного назначения.

Подходящую мощность можно подобрать исходя из диаметра трубы. Например, для водопроводных труб диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см — 16 Вт/м, от 4 до 6 см — 24 Вт/м и т.д.

Есть несколько марок нагревательного кабеля, которые давно зарекомендовали себя только с лучшей стороны.

Известные продукты иностранных компаний:

• Нельсон ;
• Лавита ;
• Деви ;
• Ensto ;
• Raychem .

Среди российских производителей выделяется компания ЗСТ ( Термальный Люкс ), выпускающая качественные товары для дома.

Выводы и полезное видео по теме

Видео дают возможность ознакомиться с практическим применением инструкции.

Наконечники для монтажа греющего кабеля на трубу:

Вариант монтажа на стяжки:

Инструкция по подключению кабеля внутри трубы:

Выбор и монтаж системы водяного отопления система подачи даже для новичка. С помощью теоретических знаний вы быстро разберетесь в типах кабелей, а для монтажа не нужно овладевать какими-то специальными навыками.

Результат работы может оказаться достойным: вы навсегда забудете о проблеме замерзания воды в водопроводе в холодное время года.

Есть опыт монтажа нагревательного кабеля для автономного водоснабжения? А может вы хотите поделиться своими впечатлениями об использовании нагревательного элемента? Делитесь своим мнением и оставляйте комментарии.

Системы пожаротушения с электрообогревом: когда, где и как

Источник изображения: PHCP Pros

Электрообогрев, также известный как нагревательная лента, является вариантом защиты трубы спринклерной системы пожаротушения от замерзания

Системы мокрого пожаротушения имеют много преимуществ; так как трубы всегда заполнены водой, они готовы мгновенно выпустить ее при любой опасности возгорания. Они также менее сложны в установке и обслуживании, чем спринклерные системы предварительного срабатывания или сухотрубные, где подача воды при пожаре может быть задержана до 60 секунд.

Однако, как и в любой другой трубе, по которой течет вода, существует опасность поломки или закупорки при замерзании, что может привести к дорогостоящему повреждению и препятствовать работе системы в аварийной ситуации.

Чтобы обеспечить защиту пожарных спринклеров от замерзания, Национальная ассоциация противопожарной защиты (NFPA) требует, чтобы в спринклерных системах, заполненных водой, поддерживалась минимальная температура 40°F (4°C), если только не используется утвержденный раствор антифриза. Антифриз традиционно был предпочтительным способом решения этой проблемы, но его воспламеняемость вызвала серьезные опасения по поводу его безопасности, и его использование должно было быть полностью прекращено до недавнего внесения в список нового, более безопасного решения. Несмотря на это, дополнительные требования к техническому обслуживанию и тестированию усложняют использование антифриза.

Итак, если антифриз не подходит для конкретной влажной системы, что можно использовать?

Обогрев (также известный как нагревательная лента), обычно используемый в коммерческих целях, является одним из способов обеспечения защиты от замерзания для спринклерных систем пожаротушения. Электрические нагревательные кабели, обернутые вдоль труб или приклеенные к ним лентой, сохраняют тепло в сети, предотвращая замерзание.

В этом блоге QRFS мы рассматриваем системы обогрева, различные типы, их плюсы и минусы, требования к установке и техническому обслуживанию, а также основных производителей. Давайте начнем с рассмотрения того, когда требуется электрообогрев, и стандартов NFPA, регулирующих эту технологию.

Когда использовать электрообогрев: 40 градусов — это магическое число ) градусов с помощью указанной системы обогрева или другим утвержденным методом. Включение в список означает, что технология была протестирована и внесена в список для данного конкретного применения организациями по безопасности UL или FM Global.

NFPA 25: Стандарт по проверке, тестированию и техническому обслуживанию систем противопожарной защиты на водной основе описывает текущие требования для поддержания работоспособности системы обогрева.

Зоны, представляющие наибольший риск замерзания труб, — это открытые площадки, подъезды, лестничные клетки, чердаки, световые люки и подполы.

Из издания NFPA 25 2016 г.

4.1.2.2 Надземные водонаполненные трубы, проходящие через открытые площадки, холодильные камеры, переходы или другие зоны, подверженные воздействию температуры ниже 4,0°C (40°F), защищенные от замерзания изолирующими покрытиями, морозостойкими кожухами, перечисленные системы электрообогрева или другие надежные средства должны поддерживаться при температуре от 40°F (4,0°C) до 120°F (48,9°С).

Еще одним компонентом систем электрообогрева, помогающим поддерживать эти температуры, помимо электрического кабеля, описанного во введении, является теплоизоляция. Без него тепловые потери, как правило, слишком велики, чтобы компенсировать их за счет тока, создаваемого системой электрообогрева. Рекомендуется окружить изоляцию защитным барьером, чтобы защитить ее от проникновения влаги, физического повреждения и обеспечить правильную работу системы.

Другими компонентами системы электрообогрева являются системы управления и контроля, которые, в зависимости от размера и важности системы, могут быть очень простыми или очень сложными. Иногда они могут быть даже связаны с компьютерной системой управления зданием. Однако, как правило, управление отоплением осуществляется с помощью комбинации часовых выключателей, термостатов и датчиков замерзания:

1. Переключатель часов позволяет владельцу участка или менеджеру планировать время включения системы; например, в нерабочее время, когда здание пустует и может быть отключена система отопления.
2. Устройство защиты от замерзания — это термостат, используемый для отключения любого выключателя часов и включения системы отопления в случае, если температура воздуха падает почти до точки замерзания; этот термостат обычно располагается снаружи или в самой холодной части здания, чтобы как можно быстрее включить отопление.
3. После того, как отопление включено, оно часто управляется локально с помощью отдельного термостата , обычно срабатывающего от датчиков окружающего воздуха.

Греющую ленту нельзя использовать на каждом компоненте спринклерной системы пожаротушения. Оборудование для обогрева предназначено только для использования на:

1. Подающем трубопроводе спринклерной или стояковой системы
2. Ответвления в спринклерной системе (с использованием обогрева, специально указанного для ответвлений)

NFPA 13 указывает, что электрообогрев, указанный в перечне, может также использоваться в частных сетях пожарной службы, если обогреватель указан для подземного использования, в то время как обогреватель, не включенный в список, может использоваться, когда подземный трубопровод проходит через стену или перекрытие не более чем 24” ( 6.4.2.1.7 , 6.4.2.1.7.1 и 6.1.4 ).

Однако, если ваша спринклерная система мокрого полива питает вспомогательную сухую трубу или систему предварительного действия, правила NFPA не разрешают использовать электрообогрев вместо нагретых клапанов, которые защищают сухую трубу или клапан предварительного действия или предохраняют подающую трубу от замерзания.

3 различных типа обогрева обеспечивают варианты установки

Электрообогрев может работать от электричества или пара; однако из-за стоимости установки паровой обогрев, скорее всего, будет использоваться, когда пар уже имеется на месте или образуется как побочный продукт конденсации. В противном случае чаще используется электричество, потому что его проще установить, он обеспечивает лучший контроль температуры и гораздо более эффективно использует энергию. Недостатками электроэнергетики по сравнению с паровой энергетикой являются отсутствие доступного напряжения и потенциальная ненадежность источника электроэнергии, в том числе последствия перебоев в электроснабжении.

Существует три различных типа электрообогреваемых кабелей, обычно используемых для защиты от замерзания пожарных спринклеров: последовательный обогрев , параллельный обогрев (постоянная мощность) и саморегулирующийся обогрев . Каждый метод имеет свои преимущества и область применения, включая уровень сложности установки, надежность и гибкость. При выборе кабелей используются три общих критерия: 1) выходная мощность, 2) способность резать по длине и 3) температурные ограничения. Энергоэффективность также может быть важным фактором при выборе системы.

Обогрев последовательных цепей (часто поставляется в виде кабеля с минеральной изоляцией)

Простейший тип обогрева, система последовательных цепей состоит из провода с высоким сопротивлением, который изолирован и часто заключен в защитную оболочку. Он питается при определенном напряжении, которое, наряду с длиной цепи, определяет тепловую мощность.

Преимущества:

• Возможна очень большая длина цепи, до 4000 футов.
• Относительно низкая стоимость за фут
• Напряжение до 600 В переменного тока
• Подходит для высоких температур и агрессивных сред
• Обеспечивает равномерную мощность по всей длине

Недостатки:

• Нельзя использовать на пластиковых трубах
• Относительно негибкий – труден в установке
• Могут перегреться и сгореть, если их перекрестить через себя
• Доступны стандартные длины и не могут быть укорочены на месте
• Обрыв в любом месте линии приведет к выходу из строя всего кабеля
• Следует соблюдать осторожность при использовании во взрывоопасных зонах

Параллельный кабель постоянной мощности

Кабель постоянной мощности состоит из нескольких зон электропитания и состоит из тонкого нагревательного элемента, намотанного на два изолированных параллельных провода. Каждая зона кабеля имеет цепь с фиксированным сопротивлением, питаемую фиксированным напряжением, что означает постоянную мощность по всей его длине.

Преимущества:

• Если один небольшой элемент системы выйдет из строя, остальная часть системы продолжит работу
• Может быть укорочен в полевых условиях, что упрощает установку
• Всегда устанавливается с термостатом для контроля выходной мощности кабеля, что делает его очень надежным источником нагрева

Недостатки:

• Нельзя использовать на пластиковых трубах
• Должен быть установлен немного дальше конца трубопровода
• Перекрытие или касание кабеля самим собой может привести к перегреву и перегоранию

Источник: CED Engineering

Саморегулирующиеся системы обогрева

Саморегулирующиеся системы обогрева используются при очень низких температурах и являются ведущим типом обогревателей. Саморегулирующиеся нагревательные ленты автоматически регулируют тепловую мощность в зависимости от изменения температуры, используя только то количество электроэнергии, которое необходимо.

Преимущества:

• Более прочный по сравнению с последовательным кабелем и кабелем постоянной мощности
• Может использоваться на металлических и неметаллических трубах
• Может быть укорочен в полевых условиях, что упрощает монтаж
• Он гибкий и может быть перекрыт без выгорания
• Может использоваться в самых разных областях, включая неметаллические трубопроводы и оборудование
• Особенно подходит для опасных сред
• Не создавать значительного тепла
• Энергоэффективный

Недостатки:

• Возможны высокие пусковые токи при запуске
• Нельзя использовать на 480 В
• Точный контроль температуры затруднен, поскольку выходная мощность постоянно меняется
• Труднее согнуть
• Не так надежен, как последовательные кабели или кабели постоянной мощности
• При воздействии высоких температур выше их максимального значения лента может быть повреждена без возможности ремонта

Установку кабеля можно выполнить с небольшим опытом, но для подключения к источнику электроэнергии требуется электрик

Установка обогревательного кабеля довольно проста, но может варьироваться в зависимости от типа обогревательного кабеля , некоторые из которых более гибкие, чем другие, и/или их можно разрезать в полевых условиях. Примером простого в установке обогревателя является саморегулирующийся кабель, известный тем, что его легко разветвлять и сращивать, что упрощает монтаж.

Одним из ключевых шагов перед установкой является определение того, сколько ватт на фут требуется для конкретного применения. Таблицы, подобные приведенной ниже, могут помочь пользователям найти подходящую мощность, оценивая размер трубы и разницу между ожидаемой трубой и температурой окружающей среды.

Источник: Arco Engineering

После выбора подходящего кабеля для обогрева пользователи, не имеющие специальных знаний в области электротехники, могут присоединить кабель для обогрева, а затем поместить изоляцию и покрытие на трубопровод. Монтажникам также необходимо ознакомиться с информацией, относящейся к конструкции системы обогрева, конкретным ограничениям применения, а также ограничениям окружающей среды для установки элементов управления кабелями обогрева. На видео ниже показаны шаги установки:

Действия, требующие квалифицированного электрика, включают подключение к источнику питания; Тепловые кабели могут быть подключены к однофазным или трехфазным источникам питания. Хотя однофазные нагреватели обычно могут работать как от 120, так и от 240 В, последние предпочтительнее, поскольку они могут поддерживать длину цепи примерно в два раза больше, чем нагреватели на 120 В.

Кроме того, электрики могут наблюдать за установкой электрического контроля, чтобы убедиться, что питание подается на часть трубы, которая защищена электрообогревом, как того требуют стандарты NFPA. Этот контроль может состоять из «контроллеров с сигнальными реле, подключенных к панели управления пожаром».

Источник: WarmlyYours

Вывески с информацией о вашей системе обогрева могут помочь сохранить ваше имущество

Прочные вывески, требуемые NFPA 25, гарантируют надежное хранение важной информации о компонентах пожарных систем и их местонахождении, включая нагревательную ленту, и предоставляют жизненно важные детали тому, кто не знаком с обслуживанием системы. Если эта информация неизвестна, система может быть повреждена из-за замерзания воды в закрытых участках трубы, которые не защищены.

Из издания NFPA 25 2016 г.

4.1.9.1 Несмываемая металлическая или жесткая пластиковая информационная табличка должна быть размещена на стояке управления системой, питающем контур защиты от замерзания, сухую систему, систему предварительного действия или вспомогательный клапан управления системой
.

4.1.9.2 Каждый знак должен быть закреплен коррозионностойкой проволокой, цепью или другим одобренным средством и должен содержать как минимум следующую информацию: (1) Расположение зоны, обслуживаемой системой (2) Расположение вспомогательных сливы и сливы в нижней точке для сухих труб и систем предварительного реагирования (3) Наличие и расположение антифриза или других вспомогательных систем (4) Наличие и расположение нагревательной ленты

Производители и стоимость обогрева для противопожарной защиты

Кабель обогрева обычно продается метрами или футами. В 2019 году один поставщик заявил, что стоимость саморегулирующегося кабеля мощностью 5 Вт на фут составляет 7,33 доллара США за фут, а стоимость кабеля обогрева постоянной мощности составляет 10 долларов США за фут. Кабели с более высокой мощностью имеют более высокую цену: 20-ваттный кабель обогрева на фут может стоить 15 долларов за фут. В дополнение к стоимости кабеля обычно необходимо приобрести несколько аксессуаров, например, термостат, который может стоить более 350 долларов.

Отрасль электрообогрева является большой и растущей, особенно в США. Основными игроками в этой стране и за рубежом являются Pentair (Великобритания), Thermon (США), BARTEC (Германия), Chromalox (США), Emerson (США). , Danfoss (Дания), BriskHeat (США), eltherm (Германия), Parker-Hannifin (США) и Warmup (Великобритания). Другими компаниями, работающими на рынке электрообогрева, являются Parker-Hannifin (США), Heat Trace Products (Великобритания) и Warmup (Великобритания).

Обслуживание простое: NFPA требует от пользователей соблюдения инструкций производителя

Стандарты NFPA содержат множество рекомендаций по многим вопросам, но они полагаются на производителей, когда речь идет об обслуживании систем электрообогрева. Пользователям предлагается следовать конкретным требованиям производителя. Согласно руководствам по системам электрообогрева Thermon и Nelson, системы электрообогрева следует регулярно проверять и тестировать — не реже одного раза в год, в идеале — в начале сезона заморозков.

Некоторые из компонентов, которые следует проверять во время ежегодной оценки:

• Теплоизоляция должна быть осмотрена на предмет повреждений, отсутствия уплотнений, трещин или зазоров в герметизирующих и мастичных покрытиях, а также повреждения или отсутствия футеровки. При наличии повреждений следует заменить или отремонтировать изоляцию, а затем снова герметизировать, а нагревательный кабель следует проверить на наличие поврежденных участков, которые, возможно, необходимо заменить.
• Соединительные коробки, соединительные коробки и термостаты следует проверять на наличие коррозии, влаги или посторонних предметов.
• Необходимо проверить герметичность электрических соединений, надлежащую электрическую изоляцию проводов нагревательного кабеля и адекватность гидроизоляции электрических соединений.
• Термостаты или капиллярные провода датчика должны быть проверены, чтобы убедиться, что они закреплены и защищены от физического повреждения.
• Все корпуса, соединительная коробка и т. д. должны быть проверены, чтобы убедиться, что их крышки должным образом закрыты, и что термостат выключается и включается путем измерения тока в цепи при включении устройства.

Обогрев – эффективное решение для защиты от замерзания для некоторых мокрых спринклерных систем

Обогрев, установленный в соответствии с параметрами NFPA, может защитить секции труб в мокрых спринклерах от замерзания, обеспечивая жизнеспособную альтернативу антифризу или установке или модернизации более сложных и дорогих систем. сухие трубы или системы предварительного действия. Тем не менее, у него есть свои ограничения, как в отношении количества и места применения электрообогрева, так и дополнительных требований по надзору, техническому обслуживанию и проверке.

Поскольку в список добавлен новый антифриз, который решает проблемы воспламеняемости предыдущих продуктов, будет интересно посмотреть, какой вариант защиты от замерзания станет более распространенным во влажных системах в ближайшие годы.
