Обогрев труб водопроводных и других магистралей для бытового и промышленного использования при помощи электрического кабеля – это наиболее эффективная защита от замерзания воды и других жидкостей в зимний период. По мнению специалистов, никакая пассивная теплоизоляция не может полностью предотвратить процесс промерзания, а только замедляет его. Использование же нагревательного кабеля для труб позволит исключить повреждение магистралей по причине обледенения.

Какой тип кабеля для труб лучше использовать

Для создания системы электрического обогрева труб от замерзания используется два типа кабеля:

  • Резистивный.
  • Саморегулирующийся.

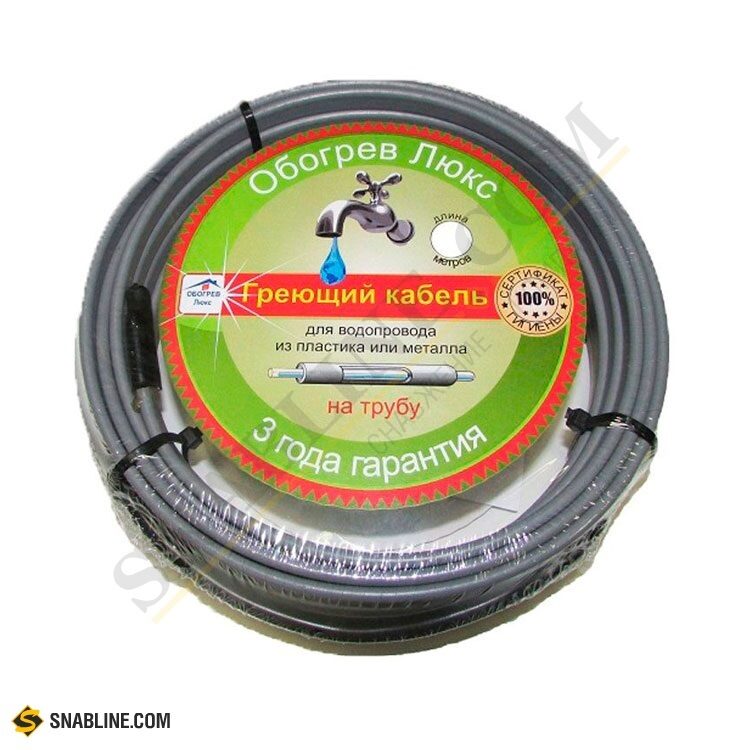

Резистивный кабель для обогрева труб представляет собой провод, внутри которого находится токопроводящая жила и несколько слоев изоляции. Это традиционное решение, которое отличается доступной стоимостью и хорошими эксплуатационными показателями.

При подаче напряжения на греющий кабель для водопровода, он начинает выделять определенное количество тепла. Для автоматического подогрева труб, ливневых канализаций, водостоков и других магистралей необходимо дополнить провод датчиком температуры и блоком управления (терморегулятором). Такая система будет всегда поддерживать заданный прогревочный режим, периодически включаясь и отключаясь в зависимости от температурных настроек.

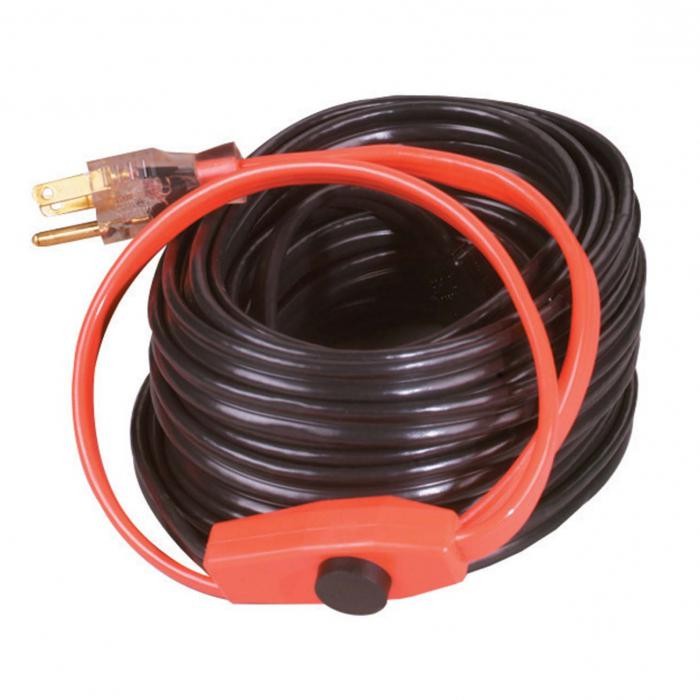

Саморегулирующийся кабель для обогрева труб в отличие от резистивного провода способен менять уровень теплоотдачи в зависимости от температуры окружающей среды. Такая возможность появилась благодаря особой полимерно-углеродистой матрице, которая автоматически корректирует нагрев всего провода.

Саморегулирующийся нагревающий кабель для водопровода обладает плоским сечением, что увеличивает контактную площадь и облегчает процесс намотки на трубы, вентили, ливневые канализации, водостоки и другие магистрали. Также этот провод может использоваться без термодатчиков.

Саморегулирующийся кабель для обогрева водопровода стоит дороже традиционного резистивного провода, но он обладает повышенной надежностью (нет риска перегрева) и более длительным сроком службы, что особенно актуально при обустройстве систем обогрева трубопроводов сложной конфигурации или в труднодоступных местах, где нет возможности частой замены греющего кабеля или других элементов конструкции.

Области применения кабеля для обогрева трубопровода

Кабельный электрообогрев трубопроводов широко распространен в бытовом и промышленном секторе, и чаще всего его используют для подогрева различных инженерных коммуникаций:

  • Участки трубопроводов, которые находятся выше точки промерзания грунта.
  • Вентили, запорная арматура, входы и выходы водопроводных коммуникаций в жилых и коммерческих помещениях.
  • Трубы в подвалах домов.
  • Ливневая канализация и водостоки.
  • Скважины, пожарные гидранты.
  • Трубки отвода конденсата в промышленном холодильном оборудовании и климатических системах.

Обогрев водопроводной трубы при помощи резистивного или саморегулирующегося кабеля исключает риск замерзания воды в зимний период, а также продлевает срок службы инженерным коммуникациям. При этом правильно подобранная система подогрева магистралей отличается высокой эффективностью и небольшим потреблением электроэнергии.

Обогрев труб греющим кабелем зимой

Традиционно, зимы в России выдаются довольно холодными. Морозы могут держаться несколько недель на отметке от -15 до – 25 градусов и существенно охлаждать жилые помещения. Каким бы не было хорошим отопление, прохлада пробирается в дом и понижает температуру воздуха в помещении. Спорить о причинах такой ситуации нет смысла, лучше продумать, как устранить проблему, сделав помещение более теплым.

Как сделать помещение теплым зимой, без радикальных перестроек?

Наибольшую эффективность для предотвращения замерзания труб в доме показал саморегулирующий греющий электрический кабель, который эффективно предотвращает замерзание труб в доме, в бытовых помещениях. Для его монтажа не требуются дополнительные инструменты и специальные навыки. Достаточно включить устройство в сеть. Изобретен он был в США.


Эффективность саморегулирующего греющего кабеля

Саморегулирующий греющий кабель предотвращает замерзание центрального или автономного водопровода, поддерживая температуру на положительной отметке. Помимо основной функции – прогрева труб, он позволяет вводить в доме усовершенствования, такие как, подвод труб в неотапливаемую часть дома, гараж, подсобное помещение. В бытовом плане – необходимая вещь, для локальной уборки пола и других целей.

Как определить части водопроводных труб для дополнительного подогрева

Как в правило, в жилом помещении дополнительный обогрев труб не нужен. Для сохранности коммуникаций саморегулирующий кабель используется на тех участках, где трубы проходят на улице или в сильно холодных помещениях. Чаще всего протяженность коммуникаций не большая. Кабель вполне справится с поставленной задачей и предотвратит замерзание воды в трубах, их разрыв.

Как установить кабель, если труба скрыта от свободного доступа

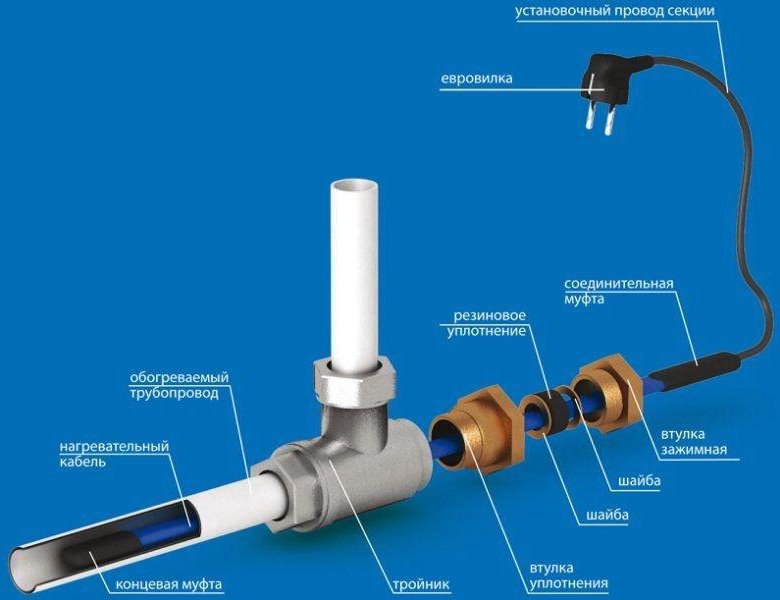

Если труба скрыта в земле, находится глубоко в фундаменте или между зданиями, к которым подобраться невозможно, специалисты рекомендуют использовать кабель внутри трубы. Его монтаж выполняется довольно просто. С помощью специальной муфты, кабель фиксируется внутри коммуникаций и обеспечивает равномерный прогрев. Тефлоновое покрытие кабеля полностью безвредно для организма человека. Кабель можно располагать как в водопроводных трубах, так и в системах отопления. Уникальность предложения состоит и в том, что изолированный кабель не способен спровоцировать короткое замыкание.

Потребление электроэнергии

Саморегулирующий греющий кабель потребляет 10 Вт на один метр кабеля.

При диапазоне внешних температур от +5 до -30 градусов. Умная новинка вырабатывает тепло именно на тех участках, на которых это необходимо. При резком снижении внешней температуры, он вырабатывает тепло для предотвращения замерзания. Самостоятельный контроль температуры существенно экономит потребление электроэнергии.

В кабеле имеются два медных провода, которые соединены между собой токопроводящей перемычкой. Сопротивление перемычки напрямую зависит от внешней температуры и температуры меди. В тех участках провода, где происходит снижение температуры, нагревательный элемент усиливает подачу тепла, доводя ее до нужных пределов. Кабель обладает полиолефиновой изоляцией, а также заземляющей изоляцией и наружным покрытием. Технология новейшей разработки такова, что можно отрезать метр кабеля, подключить его к сети и он будет полноценно функционировать.

Возможен ли перегрев саморегулирующего кабеля

Уникальность разработки состоит в том, что умный кабель самостоятельно контролирует выработку тепла и не перегревается ни при каких обстоятельствах.

Его можно оставлять дома включенным и не волноваться о коротком замыкании и перегреве.

Первые модели такого кабеля были представлены публике в середине прошлого столетия, в США. За почти 50 лет существования на рынке, в Калифорнии проводилось множество модификаций уникального продукта. Современные варианты кабеля имеют самый высокий стандарт надежности. А их средний срок службы составляет не менее 40 лет. Оригинальная продукция не имеет аналогов в мире, подделать ее практически невозможно.

Правила монтажа кабеля

Для удобства нарезки кабеля, на нем присутствует маркировка по метражу. Отмерив достаточное количество кабеля, его отрезают, фиксируют с внешней или внутренней стороны водопроводной трубы, используя специальные зажимы или изоляционную муфту. Специалисты рекомендуют вентили труб дополнительно обматывать кабелем, чтобы избежать сильного промерзания. В комплекте к саморегулирующему кабелю поставляется вилка и кабель питания. Всю систему соединяют к друг другу и подключают к сети.

Если необходимо обеспечить дополнительный обогрев пластиковых труб, рекомендуется кабель укладывать в алюминиевую ленту, для более равномерного прогрева материала.

Каким должен быть диаметр труб, чтобы можно было использовать такой кабель

Саморегулирующий греющий кабель разработан с целью прогрева бытовых водопроводных коммуникаций. Как правило, это трубы среднего диаметра, сечением не более 32 мм. Для защиты канализационных труб такой вариант – не лучшее решение. Рекомендуется выбирать более мощные системы обогрева, специально разработанные для систем коммуникации.

Высокотемпературные водяные тепловые трубы

Рис. 1 Данные испытаний на срок службы монель-водяных тепловых трубок

Медь является традиционным материалом оболочки и фитиля для водяных тепловых трубок при температурах ниже примерно 150°C. При более высоких температурах, когда давление паров воды быстро возрастает, медь не является приемлемым материалом оболочки из-за ее низкой прочности и высокой массовой плотности. Обратите внимание, что материалы фитиля и оболочки должны быть достаточно близки по составу, чтобы избежать газообразования в результате электрохимических реакций.

Компания ACT сосредоточилась на следующих материалах, которые имеют наилучшие шансы быть совместимыми с водой при повышенных температурах. Эти материалы также обладают высоким пределом текучести, низкой плотностью и хорошей коммерческой доступностью:

  • Монель 400, твердый сплав с примерно 63% никеля и 30% меди
  • Монель К500, аналогичный никель-медный сплав с добавлением алюминия и титана
  • Титан различных сортов

Ресурсные испытания необходимы для проверки того, что оболочка тепловой трубы и материалы фитиля и рабочая жидкость совместимы для длительного срока службы тепловой трубы. Основными последствиями несовместимости являются коррозия, образование неконденсируемых газов или и то, и другое. Образующиеся в результате продукты коррозии могут блокировать части фитиля, препятствуя правильной работе тепловой трубки. В более экстремальных случаях тепловая трубка может дать течь.

Компания ACT проводит обширную программу испытаний на долговечность, демонстрируя долгосрочную работу различных материалов и жидкостей для тепловых труб. Несколько примеров тепловых трубок для испытаний на долговечность, относящихся к технологии высокотемпературных водяных тепловых трубок, включают:

  • Ti CP-2, с экраном Ti CP
  • Ti CP-2, со спеченным порошком Ti
  • Ti Grade 5, с экраном Ti CP
  • Ti Grade 7, с экраном Ti CP
  • Ti Grade 9, с экраном Ti CP
  • Monel 400, с экраном Monel 400
  • Monel 400, со спеченным порошком Monel 400
  • Monel K500, со спеченным порошком Monel 400
  • Monel K500, с экраном Monel 400

Эти тепловые трубки в настоящее время (ноябрь 2006 г.) проходят испытания на срок службы более 20 000 часов. На рис. 1 показаны температурные градиенты вдоль тепловой трубы монель/вода, прошедшей испытание на долговечность. Эта тепловая трубка работает при температуре 275°C. Стабильные и низкие температурные градиенты (ΔT) указывают на то, что материалы и жидкость в этой тепловой трубе совместимы. Испытание на срок службы продолжается до тех пор, пока не будет обнаружен отказ (или большое ΔT).

Рисунок 2. Различные фитили для высокотемпературных водяных тепловых трубок

Еще одной серьезной технической проблемой, связанной с технологией высокотемпературных водяных тепловых трубок, является проектирование и производство фитилей, обеспечивающих высокие характеристики при повышенных температурах. Поверхностное натяжение воды быстро падает по мере повышения температуры, увеличивая нагрузку на конструкцию капиллярного фитиля.

На рис. 2 показаны фотографии различных фитилей, разработанных, изготовленных и испытанных в высокотемпературных водяных тепловых трубах. К ним относятся, по часовой стрелке, осевые канавки, сетчатый экран, спеченные металлические порошки, спеченные металлические порошковые канавки (мелкие канавки), спеченная плита и спеченные металлические порошковые канавки (крупные канавки).

На рис. 3 показаны измеренные характеристики двух высокотемпературных водяных тепловых труб с внешним диаметром 0,5 дюйма и длиной 45 дюймов. Эти тепловые трубки имели осевые канавки в качестве фитиля и были испытаны при 150°C и 200°C (температура пара) и различных неблагоприятных высотах.

Во многих случаях требуется интеграция тепловых трубок с другими теплообменными и/или механическими конструкциями. Это часто требует изготовления тепловых трубок различной геометрии или соединения тепловых трубок с другими материалами. На рис. 4 показан пример, где две тепловые трубки титан/вода были согнуты и сплющены, чтобы можно было прикрепить ребра, а на рис. 5 показаны три тепловые трубки титан/вода, встроенные в панель космического радиатора.

Рис. 3. Результаты испытаний высокотемпературных водяных тепловых трубок (щелкните график, чтобы увеличить)

Рис. 4. Сборка титано-водяных тепловых трубок

Рис. 5. Титаново-водяные тепловые трубки, интегрированные в панель радиатора

Утечка воды?

Перейти к содержимому

Водонагреватели стали одним из самых незаменимых сантехнических приборов во многих современных домах. Что было бы с нами, если бы у нас не было успокаивающего и расслабляющего горячего душа, верно? Представьте себе удобство готовой горячей воды для наших кухонь. Однако иногда нельзя избежать проблем с водонагревателем и его соединительными трубами. Итак, вот некоторые вопросы для рассмотрения.

Почему из выхлопной трубы протекает вода?

При наличии капель воды либо на верхней, либо на нижней части бака (даже внутри камеры сгорания) необходимо осмотреть вытяжной колпак, расположенный над вентиляционным отверстием, чтобы убедиться, что он находится по центру с надежно привинченными ножками. на и прямо. Проверьте, вытягивается ли воздух из трубы и ничего не возвращается. Осмотрите нижнюю часть или точки сборки на наличие признаков ржавчины и трещин. Убедитесь, что у вас есть защитные перчатки, когда вы делаете осмотр.

Этот вопрос аналогичен вопросу о том, почему из выхлопной трубы течет вода? Видите ли, когда дымоходный узел неправильно расположен относительно дымохода, вам необходимо отрегулировать трубу с установкой подвесов. Капание воды может быть вызвано попаданием дождевой воды. Это означает, что необходимо заменить заглушку на крыше.

Поврежденный колпак обязательно нужно заменить. При наличии трещин их необходимо заделать высокотемпературными силиконовыми герметиками. Устранение проблем, связанных с дымоходом, необходимо проводить немедленно, чтобы избежать выброса угарного газа в жилище.

Почему протекает переливная труба?

Как правило, при протекании переливной трубы необходимо учитывать 3 причины; повышенное давление воды, неисправный поплавковый клапан и чрезмерно используемая шайба.

При повышенном давлении воды в баке вода будет вытекать из переливной трубы. Частичное затягивание впускного клапана может снизить давление воды. Впускные клапаны регулируют подачу воды в бак. Неисправные поплавковые клапаны приводят к протечкам переливных труб. Проверьте, нет ли воды в шаре поплавкового клапана. Перегруженная стиральная машина бывает, когда она постоянно погружена в воду. Вы можете заменить шайбу, чтобы предотвратить протечку переливной трубы.

Если проблема не в этих компонентах, можно также считать неисправным термостат. Имейте в виду, что термостаты контролируют температуру, и, как только они выходят из строя, они могут привести к тому, что температура выйдет за пределы допустимого производителем.

Почему течет трубная резьба?

Во-первых, вы не можете сделать вывод, что делаете что-то не так. Нужно помнить, что некоторые трубы изготавливаются из материалов низкого качества. Если вы уверены, что трубы хорошего качества, то вам следует позаботиться о том, чтобы не перетянуть соединения водопровода.

Важно понимать, что независимо от того, пластик это или металл, резьба может быть повреждена из-за неправильного навинчивания на ответную часть фитинга. Как только нить была повреждена, у вас нет другого выхода, кроме как выбросить ее. Вручную затяните фитинги, затем поверните их на четверть оборота с помощью гаечного ключа, этого должно быть достаточно, чтобы обеспечить герметичность соединения.

Еще одна вещь, которую следует учитывать, это ширина резьбы. Когда резьба достаточно широка, чтобы через нее могла протекать вода, она все равно будет протекать, даже если фитинги правильно соединены. Чтобы устранить утечку, вам придется использовать тефлоновую ленту. Если есть шайба, убедитесь, что она не изношена; это может быть еще одним источником утечек.

Почему течет медная труба?

Существует множество причин, по которым медные трубы могут протекать. Одна из самых распространенных связана с загрязнением поверхности труб и фитингов. Медные трубы спаяны вместе, поэтому любая грязь может помешать надлежащей герметизации соединений, что приведет к утечкам.

Потение паяных соединений является еще одним источником проблемы. Нагретые соединения расплавляют припой, в результате чего припой втягивается в соединение. Вот почему важно обеспечить равномерный нагрев медных труб при пайке. Это гарантирует, что припой будет затекать сразу без каких-либо зазоров.
