Подсветка окна светодиодной лентой своими руками

В последнее стала популярна подсветка окон, причем, делают это не только в общественных зданиях, но и в квартирах на разные праздники. Благодаря такой идее помещение украшается изнутри, а прохожие снаружи любуются необычным и красивым зрелищем.

Производят такую подсветку светодиодными лентами. Она представляет собой плоскую гибкую плату со светодиодами. Как правило, основа этих лент липкая, поэтому к любой поверхности их прикрепить очень легко.

Заказав установку окон ПВХ на сайте http://okna-v-ivanovo.ru/, их подсветку можно сделать самостоятельно.

Порядок работы

Светодиодная подсветка подчеркнет рельеф оконного проема, поможет подчеркнуть красоту штор и даже создать какой-нибудь рисунок.

Производятся следующие действия:

  1. Ленту подключают к контроллеру. Как правило, провода к ней для этого уже припаяны. Но если ленту нужно удлинить или укоротить, провода придется припаять паяльником. Учтите, что обрезать ее можно только в определенных местах, специально помеченных.
  2. Ориентируясь на обозначения на контроллере, присоединяем к нему провода.
  3. Поверхность, на которую будет устраиваться, обезжиривают. Чтобы лента лучше прикреплялась, стену целесообразно покрыть грунтовкой. Токопроводящие участки изолируют подходящим для этого материалом.
  4. С ленты снимают защитную пленку и прикрепляют на предназначенное для нее место.
  5. Контроллер нужно куда-то спрятать, чтобы его не было видно. Тут понадобится креативное мышление, но лучший вариант – выступ потолочного плинтуса.
  6. Блок питания, который подбирается согласно техническим свойствам контроллера и ленты, подключить к первому. Это надо делать внимательно, чтобы не перепутать вход и выход.

Полезные советы

Как и в любом деле, к монтажу светодиодной ленты нужно подойти внимательно и вдумчиво. Следует иметь в виду, что сильно ленту извивать нельзя, так как могут повредиться LED-компоненты. С ней нужно обращаться ласково и даже нежно, чтобы не повредить.

При подключении освещения к блоку питания принципиально соблюдение полярности. В случае ошибки светодиоды сразу выйдут из строя, то есть ленту можно будет выбросить в мусор.

Если лент берется не одна, а несколько, то их подключение производится только параллельно.

Главное преимущество такой подсветки: ее надежность, долговечность, простота обслуживания и установки. И, конечно же, смотрится она великолепно.

Смотрите также:

Технология проведения электромонтажных работ http://euroelectrica.ru/tehnologiya-provedeniya-elektromontazhnyih-rabot/.

Интересное по теме: Что относится к пассивным компонентам для ВОЛС

Советы в статье "Как подключить камеру видеонаблюдения к компьютеру" здесь.

Светодиодная подсветка своими руками в видео:


Подсветка штор светодиодной лентой - обзор вариантов и монтаж своими руками

Многие задумываются о том, как бы украсить комнату по-особенному. Самый современный метод украшения комнаты и окна – шторы с подсветкой с помощью светодиодных лент.

Подсветка штор светодиодной лентойПодсветка штор светодиодной лентой

Когда дизайнеры хорошо освоили подсветку потолков и стен, они активно переключились на зону карниза. Шторы, подсвеченные светодиодами начали совсем по-другому смотреться и со временем набрали ошеломляющую популярность. Именно свет от диодов придает интерьеру комнаты некую изюминку.

Достоинства светодиодных карнизов

При использовании такой подсветки наблюдаются следующие преимущества:

  1. Подсветка создает иллюзию солнечного света в помещении.
  2. Использование подсветки визуально увеличивает комнату и придает ей другую геометрию.
  3. Подчеркиваются тонкости композиции в комнате. Они смотрятся хорошо как снаружи, так и изнутри.

Светодиодные лампы очень экономичны в сравнении с лампами накаливания. Стоит отметить, что они практически не греются, а значит, риск возникновения пожара минимален. Диодное освещение качественное и прослужит долго. Напряжение на ленту подают 12 В.

Варианты подсветки

Диодная подсветка делится на два типа свечения: боковое и торцевое. Из-за небольших габаритов ленты сфера применения светодиодов значительно увеличивается. Когда лента выключена, ее практически не видно.

По идее, после установки ленты под карниз должен быть виден только эффект от светодиодов, то есть мягкий плавный свет, падающий на штору. Лучше карниз убирать в потолочную нишу или же прикрывать его полиуретановым карнизом.

Подсветка штор по способу выполнения делится на два типа:

  1. снизу штор;
  2. сверху штор.

Самая популярная подсветка – сверху штор со свечением на ткань. Делается это очень просто – ставят короб неподалеку от шторы, а в него помещают светодиодную ленту. Лента, установленная таким образом, дает свечение по касательной.

Если подсветить только ламбрекен шторы, то она приобретет при свете светодиода незабываемые оттенки.

Светодиодная подсветка для штор, а так же подсветка окнаСветодиодная подсветка для штор, а также подсветка окна

В редких случаях лента не помещается в короб, а ее используют как подсветку к жалюзи. Для таких целей применяют ленту с плотным расположением диода, чтобы добиться интересного декора. Для динамического декора идеально подойдут RGB-диоды. Они, во-первых, могут управляться дистанционно, а во-вторых, меняют свой оттенок свечения при необходимости. Существует большое изобилие светодиодов разных цветов, поэтому стоит качественно подобрать диодный оттенок для освещения штор, а также окон.

Диоды малой мощности придадут легкой шторе иллюзию невесомости. Чем меньше плотность диодов, тем невесомость будет казаться более четкой. Для освещения штор более плотных и тяжелых нужно применить ленту с максимально густым расположением светодиодов. Плотный материал практически не пропускает свет, поэтому светодиодов понадобится много.

Идеально подсвеченная штора и окноИдеально подсвеченная штора и окно

Технология монтажа

Важно заранее продумать, где будет крепиться карниз и подсветка, так как нужно подвести питание для светодиодной ленты. Трансформатор будет располагаться в коробе с лентой. В сделанной нише он крепится дюбелями к потолку или к стене, но так, чтобы можно было с легкостью подвести к нему провода.

Сначала перечислим инструмент, который пригодится при монтаже:

  1. дрель или перфоратор, гвозди и отвертка;
  2. блок, питающий светодиоды;
  3. клей;
  4. светодиодная лента;
  5. специальные приспособления для чистки провода;
  6. набор для пайки.

Перед подключением обязательно нужно обесточить сеть. Далее нужно подключить кабели: фазу к фазе, ноль к нулю. Что касается светодиодной ленты, то ее запитывают от элементов V+ и V-. Схема приведена ниже:

Наглядный пример как сделать подключение светодиодного освещенияНаглядный пример, как сделать подключение светодиодного освещения

Разберем монтаж ленты по пунктам:

  1. Подбор необходимой длины провода.
  2. Чистка концов провода.
  3. Лужение концевиков провода.
  4. Отметка мест сверления для блока питания и крепеж БП к стене.
  5. Подключение фазы 220 В к выключателю, а заземления и нуля сразу на блок питания.
  6. Приступить к пайке заготовленных проводов с соблюдением полярности.

Чтобы штора качественно подсвечивалась и не портила интерьер комнаты, следует знать несколько правил:

  1. Освещение нужно тщательно подобрать именно к этой шторе. Человек, смотрящий на штору, не должен видеть светодиодное освещение, а только лишь его эффект.
  2. Свечение светодиодов не должно быть закрыто другими элементами.
  3. Свет от диодов должен идти по касательной относительно гардины.
  4. Во избежание пожара и неисправностей, а также порчи имущества, не стоит располагать источники тока близко к легковоспламеняющимся поверхностям.

Сам монтаж ленты очень прост. На обороте есть клейкая поверхность, которую можно с легкостью прикрепить к ровной поверхности. Лучшим выбором поверхности для монтажа является алюминий.

Подсветка карниза изнутриПодсветка карниза изнутри

При монтаже на алюминий следует убедиться в том, что лента изолирована от поверхности. В противном случае может возникнуть короткое замыкание. После установки нужно обязательно протестировать ленту на работоспособность. Включение можно производить как с общим светом, так и по отдельности.

Неплохой вариант монтажа освещения – на карниз. В таком случае шторы будут прикрывать яркость свечения, и выглядеть будет более официально. Нередко применяют и точечный метод освещения. Он почти всегда применим для обосабливания ламбрекенов.

варианты светодиодной подсветки, карниз и гардина с подсветкой

Хорошо продуманный интерьер – это тот, который сочетает в себе комфорт и функциональность, но в то же время имеет красивый внешний вид. Так, например, современные лампы не только дают свет и экономят электроэнергию, но и зачастую становятся элементами декора, придавая совершенно непривычный вид обыденным вещам. Всевозможное освещение сегодня можно направить на функциональное украшение штор, один из популярных вариантов – ночник на шторы.

Подсветка штор – незаменимая часть интерьера современных апартаментов.

Это один из лучших, нетривиальных и ярких способов усовершенствования дизайна квартиры или частного дома.

Вариант на ваш вкус

Способов “подсветить” шторы и сделать оригинальный ночник, действительно, не мало. Среди наиболее популярных:

  • гирлянды,
  • светодиодные шторы,
  • подсветка, встроенная в карниз,
  • шторы, которые сами представляют собой светодиодные “волны” (их еще называют “водопад”).

Нередко метод подсветки штор используется в административных центрах, спортивных или торговых залах.

Но обо всем по порядку.

Виды гирлянд

Со скудностью выбора в этом вопросе вы точно не столкнетесь, разновидностей гирлянд и световых конструкций, с помощью которых может быть воплощена подсветка штор, очень и очень много. Перечислим некоторые из них.

Дополнительный источник света, потребляющий минимум электроэнергии, визуально увеличивает помещение.

  • универсальная линейная гирлянда (последовательно расположенные на длинном проводе лампы)
  • гирлянда-занавес (длинные провода, не связанные между собой)
  • гирлянда-бахрома (разветвления разной длины от основного провода)
  • сетка (выглядит почти как рыболовная сеть, только еще и маленькими лампами)
  • дюралайт (гибкий шнур со светодиодами, особенно подойдет, если нужно придать световой картинке определенную форму)

Уютные и комфортные комнаты в малогабаритках за счет светодиодного освещения станут намного просторнее и светлее.

Гирлянда для штор

Насколько гирлянда заполонит площадь штор – решать только вам. Кто-то предпочитает чтобы шторы подсвечивались целиком, и выглядели как ярко светящиеся шторы, кому-то достаточно пары одиночных гирлянд, а кто-то креативит, выкладывая на шторах световой рисунок.

Такие системы квалифицируются по двумя критериям – направлению свечения и расположению подсветки.

На что крепить?

Способ крепления гирлянды к шторам зависит от её веса и вашей задумки.

Применяют различные методы установки, и все они верны по-своему: потребитель сам вправе решать, какую ленту использовать и как ее монтировать.

  • Если гирлянда не очень большая и легкая по весу, то прикрепить ее можно банально – на двухсторонний скотч. При этом если решили сделать основой крепления окно – для начала протрите спиртом нужное место. Можно установить подсветку и на саму штору, как спереди, так и за ней на окно.
  • Более надежный вариант – фиксация с помощью пистолета с горячим клеем.
  • Если же основа крепления – карниз, в ход могут идти крючки для тюли или нитки.
  • Крепите на деревянную раму окна? Вбейте в нее не до конца маленький гвоздик.
  • Если хотите, чтобы гардина была с подсветкой,крепить можно прямо на нее.

Что касается расположения, то подсветка штор бывает нижней или верхней.

Подключение

По видам подключения тоже есть различия. Если возле окна есть свободная розетка, выбирайте гирлянду, которая работает от электричества. Если же таковой нет, лучше выбрать гирлянду на батарейках. Последними, кстати, лучше запастись впрок, чтобы не остаться без волшебного настроения в самый неподходящий момент.

Наиболее предпочтителен верхний способ крепления, поскольку на подсознательном уровне человек всегда обращает внимание на верхнюю половину комнаты.

Эффект динамичного освещения возможен при использовании RGB-ленты, имеющей несколько сотен оттенков.

Светодиодная лента

Подсветка штор светодиодной лентой создает другой визуальный эффект. Если гирлянда заполняет собой площадь штор, то лента заполняет пространство у карниза, распространяя свой свет градиентом: ярко вверху и все спокойнее к низу.

За счет переключения с одного оттенка на другой можно изменить восприятие ткани.

Разновидности ленты

Существует несколько моделей светодиодных лент. Отличаются они типами светодиодов и частотой их установки. Не выбирайте ленту со слишком высокой интенсивностью света, она будет слепить глаза и “съедать” неоправданно много электроэнергии.

Для тонких и прозрачных штор применяют маломощные светодиоды, превращающие их в легкую дымку – смотрится просто великолепно!

Для подсветки потолка специалисты рекомендуют встроить ленту SMD 5050 (от 30 светодиодов теплого белого света на 1 метр).

Цвет настроения

Преимущество светодиодных лент в том, что они могут излучать свет любого цвета, можете выбрать нужный под настроение. Теплые домашние посиделки? – используйте мягкий белый или желтый цвет. Небольшая вечеринка? Атмосферу создаст неоновый синий или фиолетовый.

Этот метод позволит реализовать любые дизайнерские задумки.

Светодиодные шторы “Водопад”

Светодиодная гирлянда, создающая эффект “падающих” волн за счет переливов света сверху вниз. Каждый провод выглядит как отдельная струя воды.

При длительной эксплуатации изделие практически не нагревается.

Материалы для установки

Чтобы монтаж был как можно менее хлопотным, запаситесь всем необходимым заранее. Не забывайте и про замеры, нужно узнать ширину своего окна еще до того, как отправитесь в магазин.

Подсветка создаёт оригинальный и неповторимый эффект падающих солнечных лучей в любое время суток.

  1. Трансформатор. Нужен для того, чтобы светодиодное устройство могло функционировать. Дело в том, что светодиоды не смогут работать, если установлены стандартные значения сети. В нашем случае требуется меньшее напряжение и ток другого качества: вход напряжения – 220В с частотой 50 Г, выход – 12 В и постоянный ток.
  2. Сам водопад. Длина водопада должна совпадать с длиной расстояния, которые вы хотите осветить, а значения должны совпадать с параметрами трансформатора.
  3. Провод. Также  помним про своевременные замеры. Сечение провода, подходящего к трансформатору должно быть минимум 1,5мм2, со стороны подключения к ленте – 0,75 – 1мм2. Провод должен иметь 2 разноцветные жилы.
  4. Однополюсный выключатель (подойдет стандартный) и УЗО (для дополнительной безопасности).
  5. Пластиковые короба для проводов. Этот пункт и следующие для тех, кто желает скрыть место крепления и устанавливает водопад под навесной потолок.
  6. Гипсокартон. Из него можно сделать нишу, в которую спрячутся ненужные провода.
  7. Термоусадочная трубка или изолирующая лента.

Приступим к монтажу

Естественно, начинать работу нужно с отключения напряжения, иначе последствия могут быть не самыми благоприятными. Ну, и чтобы всё сделать правильно, придерживайтесь определенной последовательности.

Подсвечивание штор даёт визуальное увеличение жилого пространства.

  1. Как можно ближе к занавескам установить короб из гипсокартона. Если он вам, конечно, нужен. Если вы устанавливаете подсветку под навесной потолок, этот пункт можно  смело пропустить.
  2. Крепим трансформатор. Устанавливать его лучше туда, откуда будет идти светодиодный водопад. Крепить можно прямо к потолку, используя стандартные дюбеля.
  3. установили трансформатор – подводим напряжение. Здесь на помощь придет ближайшая розетка или распределительная коробка. Схема подключения: провод с красным цветом изоляции подключается к фазе, провод с синей изоляцией – к нулю. Чтобы определить фазу и нуль, воспользуйтесь индикаторной отверткой.
  4. Теперь можно начать крепить нашу светодиодную гирлянду. Для этого можно использовать строительный клей (подробнее о способах крепления писали в начале статьи). Место, куда будете крепить водопад, нужно очистить от мусора и пыли.
  5. Ну и, наконец, подключаем нашу шторку-водопад через трансформатор. На трансформаторе есть 2 вывода: V+ и V- от них к соответствующим выводам на гирлянде подведите провод сечением 1,5мм2.
  6. Ну и чтобы управлять всей этой красотой, установите выключатель. Следите, чтобы он не был установлен на ноль, только на фазу.

Светодиодные изделия потребляют минимальное количество электроэнергии, чего нельзя сказать про обычные лампы накаливания.

Карнизы с подсветкой

Еще один эффектный и в то же время практичный вариант освещения – подсветка карниза. В предыдущей части был рассмотрен вариант крепления занавески-водопада в том числе и под карнизом, также на нем можно закрепить и другие варианты подсветки.

Светодиоды гораздо более долговечны и пожаробезопасны по сравнению со всеми остальными осветительными приборами.

Подсветить можно любой карниз:

  • потолочный,
  • настенно-потолочный,
  • настенный.

Поскольку для подсветки требуется низкое напряжение, то она не портит ткань штор или материал жалюзи.

Лучше выбирать те модели, у которых часть, клеящаяся к стене, будет намного шире, чем потолочная часть. То есть классические и декоративные плинтуса не подойдут, лучше выбрать широкий молдинг. Но и в этом случае есть свои нюансы: проследите, чтобы верхняя часть молдинга не располагалась горизонтально и не была скошена вниз от стены, иначе он будет съедать свет.

Самый подходящий вариант – полиуретановый карниз для подсветки, он изначально разработан для удобного размещения света внутри.

Выбор осветительного прибора для подсветки карниза

Традиционные лампы сразу и абсолютно точно не подойдут. Они могут направить свет достаточно мощным лучом, а потому падает неравномерно. Лучше использовать светодиодную ленту или различные виды гирлянд со светодиодными лампами. Она и нагревается не так сильно, и более экономична.

Освещение подбирается в соответствии с используемыми шторами.

Установка подсветки карниза

Человек, который смотрит на штору, не должен видеть ленту. В идеале она должна быть спрятана внутрь короба.

  1. Приклеивайте карниз на подготовленную стену.
  2. Устанавливать карниз нужно на расстоянии 5-10 см от потолка.
  3. Углы багетов склеить между собой (угол к углу).
  4. Клеем светодиодную ленту к стене или устанавливаем светильники. Либо “вкладываем” в закарнизное пространство.
  5. Блок питание крепим рядом к стене или внизу. Лучше разместить там, где доступ к нему будет как можно удобнее, в то место, куда дотягивается рука.
  6. Готово!

Желательно направить свет по касательной линии относительно гардины.

Еще раз о главном

Чтобы световое украшение действительно радовало вас не только красивыми эффектами, но еще и удобностью использования и безопасностью эксплуатации, обязательно продумайте все детали, прежде чем отправляться в магазин и начинать монтаж и установку.

Старайтесь создать плавное освещение, при этом свету не должны мешать ни шторы, ни занавесы.

ВИДЕО: Установка светодиодной ленты в нишу для штор.

50 современных вариантов штор с подсветкой в интерьере:

'; blockSettingArray[11]["setting_type"] = 1; blockSettingArray[11]["element"] = "h3"; blockSettingArray[11]["elementPosition"] = 1; blockSettingArray[11]["elementPlace"] = 10; blockSettingArray[12] = []; blockSettingArray[12]["minSymbols"] = 0; blockSettingArray[12]["minHeaders"] = 0; blockSettingArray[12]["text"] = '

'; blockSettingArray[12]["setting_type"] = 1; blockSettingArray[12]["element"] = "h3"; blockSettingArray[12]["elementPosition"] = 1; blockSettingArray[12]["elementPlace"] = 11; blockSettingArray[13] = []; blockSettingArray[13]["minSymbols"] = 0; blockSettingArray[13]["minHeaders"] = 0; blockSettingArray[13]["text"] = '

'; blockSettingArray[13]["setting_type"] = 1; blockSettingArray[13]["element"] = "h3"; blockSettingArray[13]["elementPosition"] = 1; blockSettingArray[13]["elementPlace"] = 12; blockSettingArray[20] = []; blockSettingArray[20]["minSymbols"] = 0; blockSettingArray[20]["minHeaders"] = 0; blockSettingArray[20]["text"] = '

'; blockSettingArray[20]["setting_type"] = 1; blockSettingArray[20]["element"] = "h2"; blockSettingArray[20]["elementPosition"] = 1; blockSettingArray[20]["elementPlace"] = 1; blockSettingArray[21] = []; blockSettingArray[21]["minSymbols"] = 0; blockSettingArray[21]["minHeaders"] = 0; blockSettingArray[21]["text"] = '

'; blockSettingArray[21]["setting_type"] = 3; blockSettingArray[21]["element"] = "p"; blockSettingArray[21]["directElement"] = "#toc_container"; blockSettingArray[21]["elementPosition"] = 0; blockSettingArray[21]["elementPlace"] = 1; blockSettingArray[22] = []; blockSettingArray[22]["minSymbols"] = 0; blockSettingArray[22]["minHeaders"] = 0; blockSettingArray[22]["text"] = '

'; blockSettingArray[22]["setting_type"] = 3; blockSettingArray[22]["element"] = "p"; blockSettingArray[22]["directElement"] = "social"; blockSettingArray[22]["elementPosition"] = 0; blockSettingArray[22]["elementPlace"] = 1; blockSettingArray[23] = []; blockSettingArray[23]["minSymbols"] = 0; blockSettingArray[23]["minHeaders"] = 0; blockSettingArray[23]["text"] = '

'; blockSettingArray[23]["setting_type"] = 3; blockSettingArray[23]["element"] = "p"; blockSettingArray[23]["directElement"] = "social"; blockSettingArray[23]["elementPosition"] = 0; blockSettingArray[23]["elementPlace"] = 2; blockSettingArray[25] = []; blockSettingArray[25]["minSymbols"] = 0; blockSettingArray[25]["minHeaders"] = 0; blockSettingArray[25]["text"] = '

'; blockSettingArray[25]["setting_type"] = 3; blockSettingArray[25]["element"] = "p"; blockSettingArray[25]["directElement"] = "#nav_menu-2"; blockSettingArray[25]["elementPosition"] = 1; blockSettingArray[25]["elementPlace"] = 1; blockSettingArray[26] = []; blockSettingArray[26]["minSymbols"] = 0; blockSettingArray[26]["minHeaders"] = 0; blockSettingArray[26]["text"] = '

'; blockSettingArray[26]["setting_type"] = 3; blockSettingArray[26]["element"] = "p"; blockSettingArray[26]["directElement"] = "widget_construct"; blockSettingArray[26]["elementPosition"] = 1; blockSettingArray[26]["elementPlace"] = 1; blockSettingArray[27] = []; blockSettingArray[27]["minSymbols"] = 0; blockSettingArray[27]["minHeaders"] = 0; blockSettingArray[27]["text"] = '

'; blockSettingArray[27]["setting_type"] = 1; blockSettingArray[27]["element"] = "h2"; blockSettingArray[27]["elementPosition"] = 1; blockSettingArray[27]["elementPlace"] = 1; var jsInputerLaunch = 15;

Как наклеить светодиодную ленту на окно

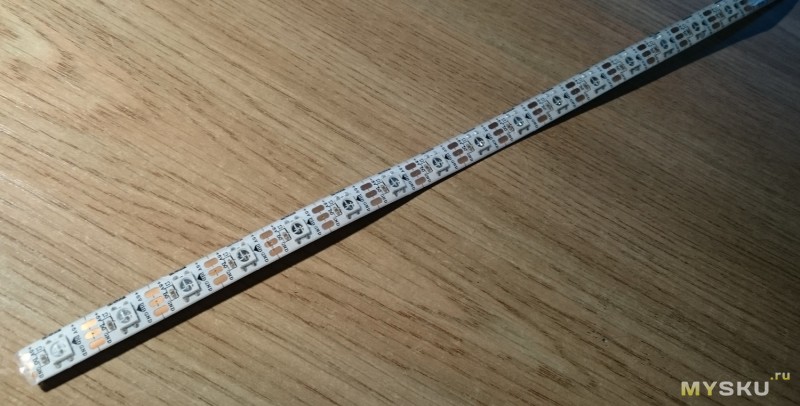

Светодиодной лентой называют ряд светодиодов, нанесенных на гибкое основание. Такую конструкцию часто используют для подсветки разных деталей интерьера.

Можно пластиковые окна купить и установить, тогда в квартире станет теплее и тише. Но если на окно приклеить светодиодную ленту, то тогда ваш интерьер преобразится и заиграет новыми красками.

Какие бывают ленты со светодиодами

Светодиодные ленты могут отличаться друг от друга количеством светодиодов, а также их размерами. Производители предлагают ленты, на которые нанесены диоды одного цвета, и ленты, способные менять свой цвет.

Яркость свечения и цвет светодиодов следует выбирать исходя из личных предпочтений и назначения подсветки. Например, потолок можно сделать более ярким, а вот подсветку мебели, окна или ниш лучше установить более приглушенную.

Одноцветные ленты с цветными светодиодами могут быстро надоесть, поэтому отдайте предпочтение трехцветной подсветке. В этом случае цвет можно выбирать под настроение, а при помощи специального контролера довольно просто создать разные цветовые комбинации.

Крепление светодиодной ленты

Для работы светодиодной ленты понадобится блок питания. Его необходимо устанавливать таким образом, чтобы доступ к нему был легким и постоянным. Все ленты для подсветки имеют самоклеящуюся основу.

Монтаж светодиодной ленты осуществляется в несколько этапов:

  • необходимо отрезать требуемую длину, при этом следует учесть, что лента может разрезаться только в местах, отмеченных производителем;
  • поверхность перед приклейкой ленты необходимо подготовить, она должна быть сухой и обезжиренной;
  • с тыльной стороны ленты нужно снять защитное покрытие и наклеить светодиодное полотно на подготовленную поверхность, для этого нужно хорошо прижимать мягкой тканью. Важно следить за тем, чтобы не оставалось воздушных пустот, поскольку это приведет к отслоению всей ленты.

Другие способы фиксации светодиодной ленты

Довольно часто возникает необходимость в повторном использовании светодиодной ленты. После отклейки самоклеящийся слой уже не обладает достаточной надежностью, но его можно удалить и прикрепить ленту при помощи двухстороннего скотча. Его можно приобрести в любом строительном магазине.

Также зафиксировать светодиодную ленту в нужном месте можно при помощи горячего клея. Для этого необходимо иметь специальный термопистолет.

Смотрите также:

Зачем нужна экспертиза строительной сметы http://euroelectrica.ru/zachem-nuzhna-ekspertiza-stroitelnoy-smetyi/.

Интересное по теме: Технология RFID - что это такое

Советы в статье "Как проверить тэн в водонагревателе" здесь.

Как правильно подключить светодиодную ленту смотрим в видео:


По материалам: http://www.okna-rubin.ru

Светодиодная лента WS2812B - изготовление новогодней подсветки окна

Новый год уже наступил, но возможно кому-то захочется праздничного настроения весь год. Именно для них данный обзор. Светодиоды WS2812B позволяют делать много интересных вещей. Здесь уже были их обзоры, я решил поделиться своей поделкой, к тому же праздники еще продолжаются. Под катом ардуинство, плата и демонстрация готового устройства

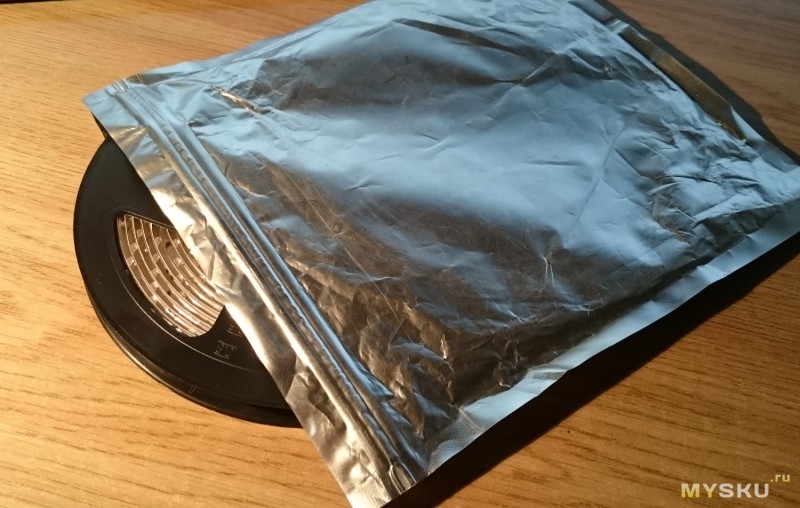

Я взял влагозащищенную версию, которая у продавца обозначается как «White 4m 60 IP67», это лента в силиконе. Пришла на катушке, в фольгированном пакетике:

На одном метре 60 светиков, залитых силиконом:

С обратной стороны двухсторонний скотч для крепления к поверхности:

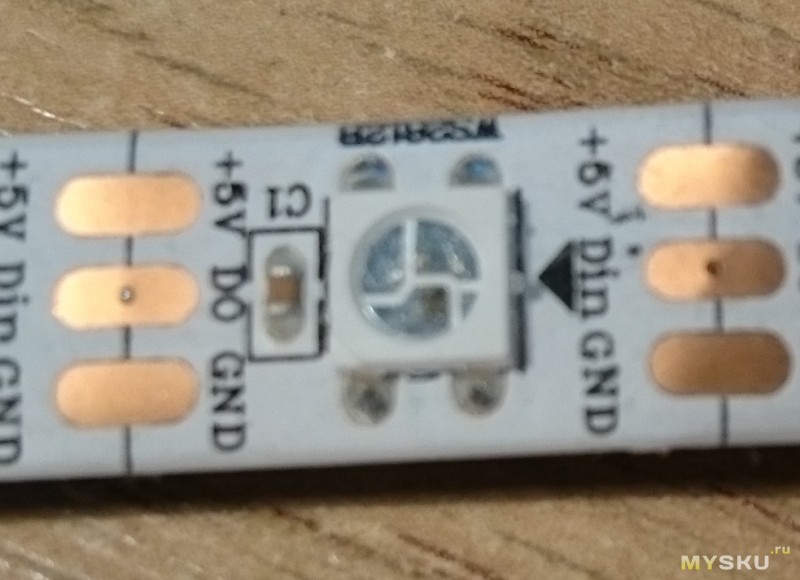

Посмотрим на отдельную секцию ленты:

Видим: линии отреза по контактам, собственно контакты с двух сторон: DIN — входные данные, DO — выходные данные, +5V — плюс питания, GND — минус питания, C1 — керамический конденсатор, ну и собственно сам светодиод припаянный 4-мя контактами. Направление передачи данных указано черным треугольником.

Cами светодиоды WS2812B представляют собой сборку из микросхемы и 3-х светодиодов (красный, синий и зеленый), благодаря специальному протоколу, микросхема принимает данные только для своей сборки, остальные данные передает дальше по цепочке. Благодаря этому, каждой отдельной сборке можно передать информацию о яркости ее каждого светодиода (красного, синего и зеленого) и получить нужный цвет.

Подробно о свойствах отдельной сборки описано здесь. Я лишь отмечу, что максимально последовательно можно соединить 1024 микросхем, информация в которых может обновляться 30 раз в секунду.

Для ардуино разработана хорошая библиотека для данных сборок Adafruit_NeoPixel. Которая позволяет раскрашивать каждую сборку в свой цвет. Также у Adafruit есть библиотека для экранов из данных сборок и неплохие примеры использования.

Мы уже видели на этом сайте замечательные результаты творчества с применением WS2812B: аналог Ambilight/Aurea, снежинка.

Мне захотелось сделать управляемую ленту в окошко с применением данной ленты. Клеить ленту будем в оконный проем, поэтому потребуется 2 метра ленты. Собрав прототип простой гирлянды и загрузив пример, идущий в комплекте с библиотекой Adafruit_NeoPixel: strandtest, я убедился что принципиально все работает. Фактически в библиотеке задается один пин контроллера который подключается ко входу Din первой сборки.
Схема:

С типовым скетчем и типовым подключением никаких проблем не возникло.

Но ведь нам требуется управлять линейкой удаленно… Вот тут и начинаются грабли.

Первым делом я решил подключить ик приемник и управлять с пульта. Собрал схему помигал светодиодом и подключил ленту… Реакции не было… Точнее я подключив консоль получал случайного вида коды кнопок, нажав 10 раз на одну кнопку и увидев только разные коды, я задумался. Первая мысль была помеха по питанию, ведь кроме включения ленты ничего не менялось. Прочитал на adafruit.com о рекомендации впаять на вход ленты электролит напряжением 6.3 Вольта и емкостью не меньше 1000 мкФ, конечно же сразу это сделал, результат нулевой… Начал копать код библиотеки Adafruit_NeoPixel и обнаружил, что при передаче данных на светодиоды библиотека полностью блокирует прерывания. Отключение блокировки привело к тому что лента вела себя очень странно, прерывания происходили на любой мусор попавший на вход ик приемника…

Расстроившись в неудаче при такой простой схеме, начал думать про второй контроллер, отвечающий за прием ик сигналов и управляющий основным… Если кому то хочется сделать ик-управляемую ленту на WS2812B, то это единственный разумный вариант. Конечно есть еще и экзотические, например, вводить промежутки времени когда гирлянда не меняет свое состояние и принимать в них ик-сигналы — но это уже совсем рогатый метод…

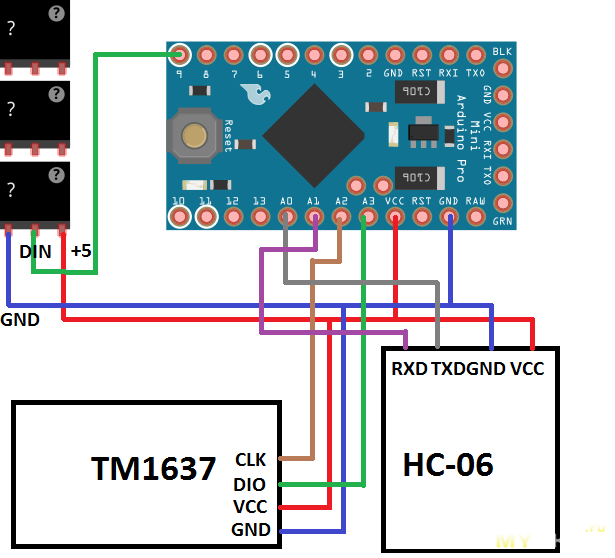

В итоге принято решение использовать bluetooth и с телефона управлять гирляндой, благо несколько штучек модулей HC-06 у меня лежали без дела. Для индикации текущего режима работы гирлянды решил использовать дисплей на TM1637, обзор которого присутствует здесь. Итоговая схема:

Основная проблема, которая возникла с кодом, это то что при сменах состояния используется delay(), который не дает возможность вмешаться в процесс кроме как прерываниями, но… прерывания то у нас отключены… Принято решение переписать эффекты используя хранение информации о текущем состоянии гирлянды и смены его по таймингу. Для этого циклы преобразованы в переходы на следующее состояние, и добавлены признаки смены режимов. Пришлось задуматься стоит ли выкладывать кривой экспериментальный код, но желание облегчить кому-то его творческий процесс пересилило — вот код (там абсолютно экспериментальный код, использование на свой страх и риск).

Теперь про управление, конечно написать свое красивое приложение заманчивая идея, но времени на это не было и я воспользовался приложением для android — BluetoothSPP, в режиме кнопок настроил нужные коды и стало все хорошо. Есть возможность подписать каждой кнопке посылаемый код и обозначение. Большего мне и не было нужно. Все эффекты пронумеровал получилось 10 различных, 10 кнопок задействованы под эффекты, и 1 кнопка на то чтобы включить последовательную смену эффектов.

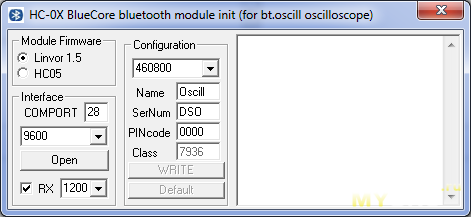

Bluetooth модуль конфигуририровал с помощью программки btinit.exe, очень удобно, можно изменить название устройства при поиске и скорость:

HC-06 следует подключить к компьютеру с помощью стандартного USB-TTL ковертора.

Подключив к лабораторному блоку питания, выяснил, что моя лента (2 метра) потребляет в пике, когда все включено 2.1 А при напряжении 5В. Поставил блок питания на 3А, купленный в офлайне:

неделя непрерывной работы, проблем не выявила.

Ну и конечно мне хотелось, чтобы готовое устройство не выглядело клубком проводов в коробке из под обуви. Тем более, у меня имелись корпуса со стеклянной крышечкой подходящим размером:

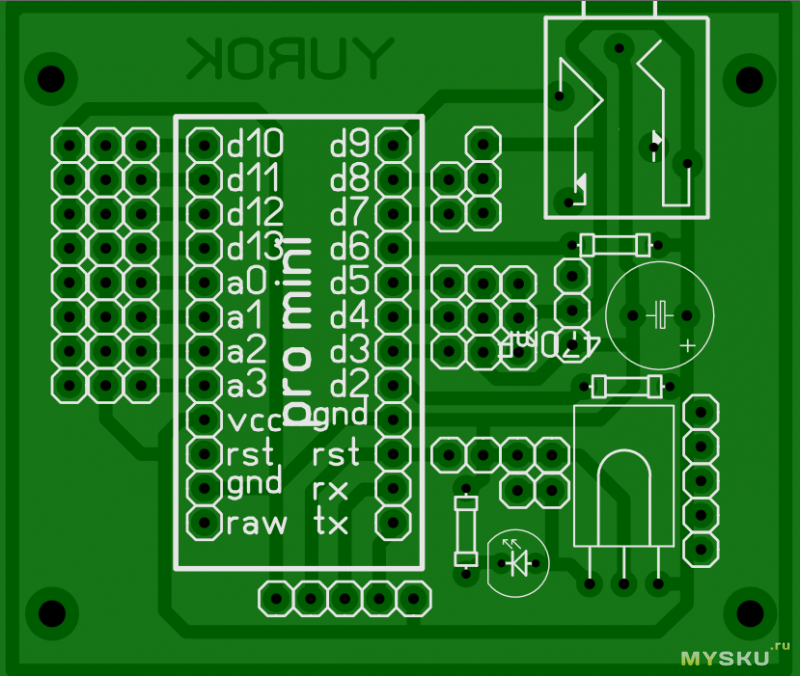

Делаем печатную плату в программе Sprint Layout, ИК приемник, я все таки оставил, так как возможно иное применение коробочки, либо как-то удастся разрешить проблему с ним:

Процесс изготовления методом ЛУТ я описывал ранее в обзоре шарового крана.

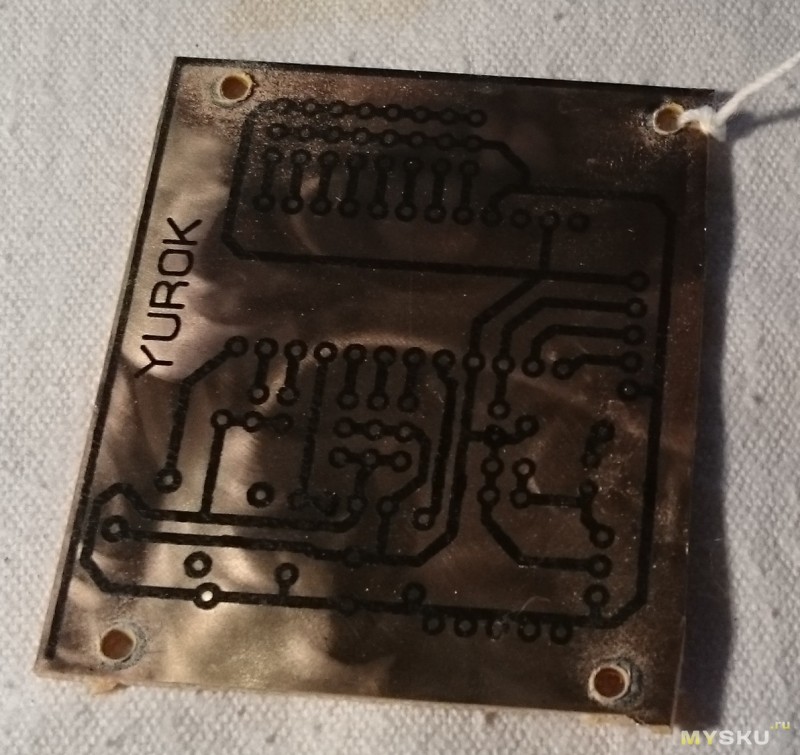

Вот так выглядела плата с нанесением тонера:

Травление:

Собираем устройство:

Для подключения гирлянды я использовал разъем для наушников, по нему же подается питание на устройство. Провод для подключения блока питания к ленте я использовал ПВС 2x0.5, а для подключения устройства к ленте телефонный кабель 4 жилы, землю сделал из 2-х жил.

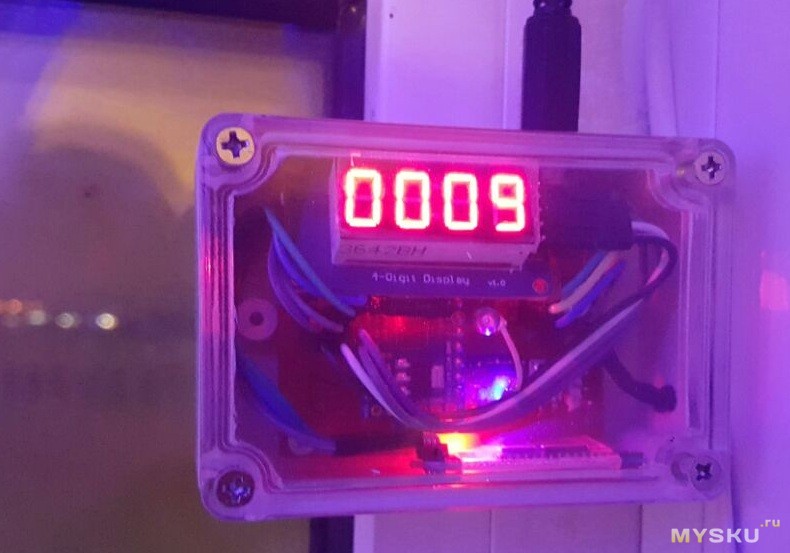

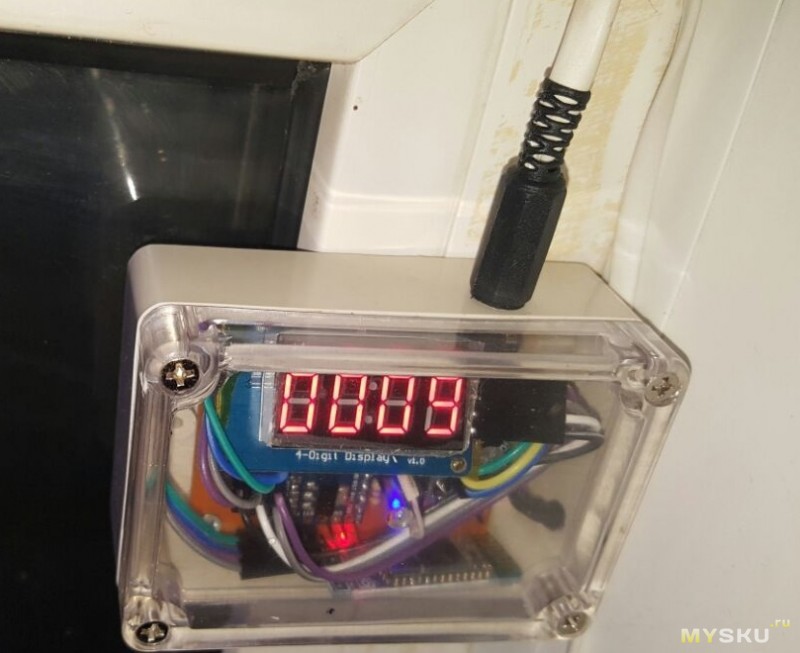

Итоговое устройство:

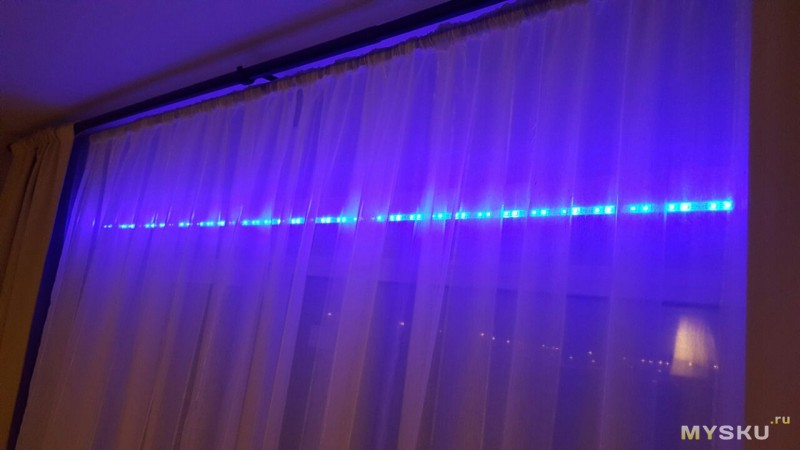

Ну и его эффекты:





Конечно лучше всего смотреть гирлянду на видео:

Лентой и полученным результатом все довольны, работает больше недели непрерывно.

UPD: добавил файл платы для Sprint Layout

На этом заканчиваю. Спасибо тем кто дочитал до конца, надеюсь кому-то информация окажется полезной! Всем новогоднего настроения!

Новогодний хищник рад гирлянде


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
