Как найти обрыв провода в стене, простые способы поиска видео

• Прибор для поиска проводки
• Приборы поиска электорпроводки  профессиональные
• Старинные дедовские способы поиска проводов в стене
• Попробуем заняться логикой
• Причины обрыва проводки
• Чем найти обрыв провода в стене
• Видео о детекторах и методах поиска скрытой проводки

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки

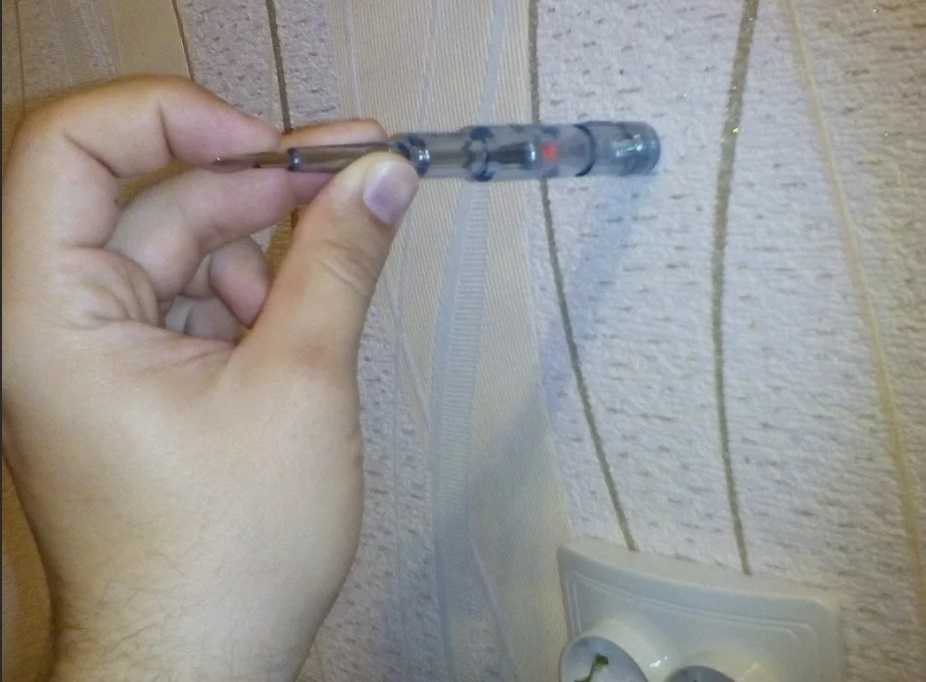

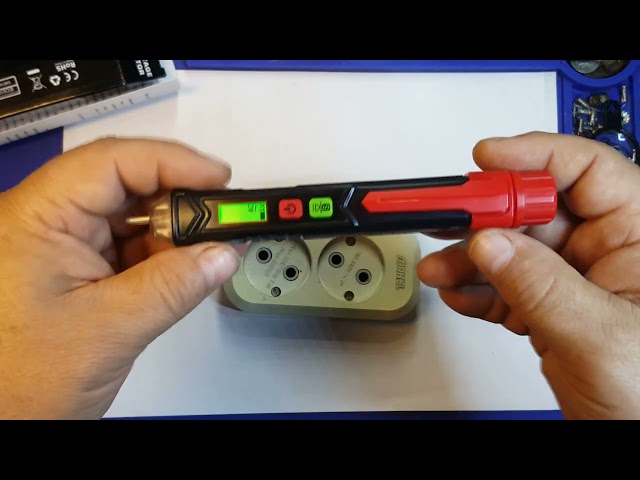

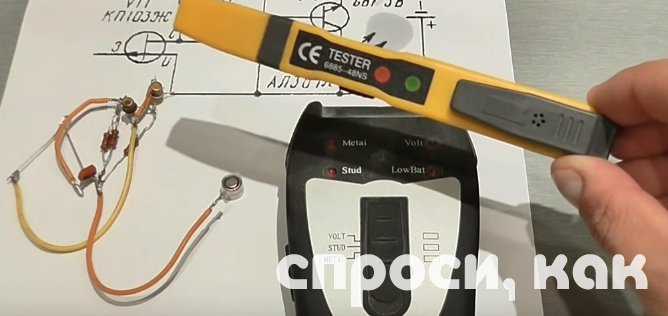

Самым простым подобным устройством является отвертка-индикатор.

Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

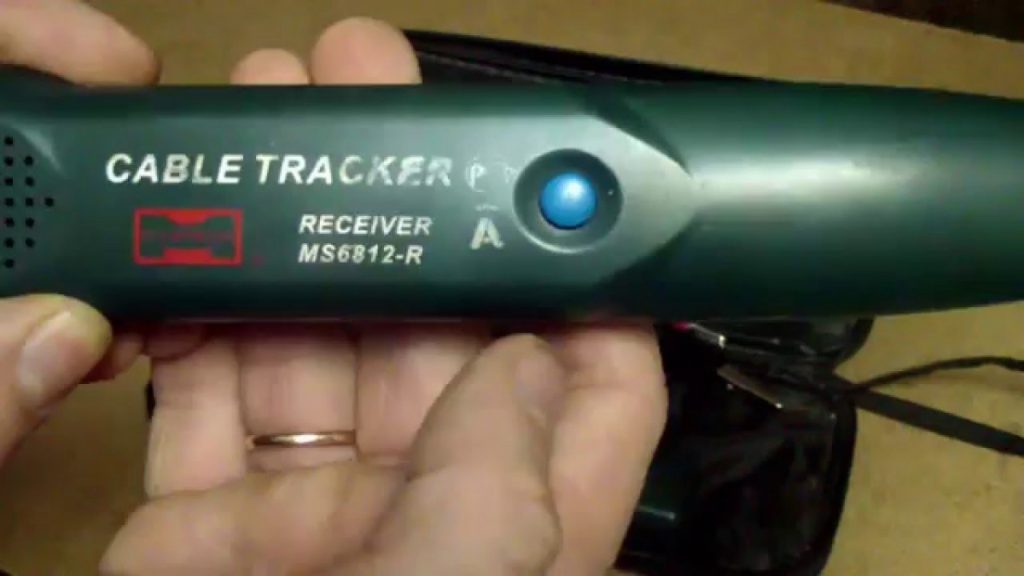

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов.

Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

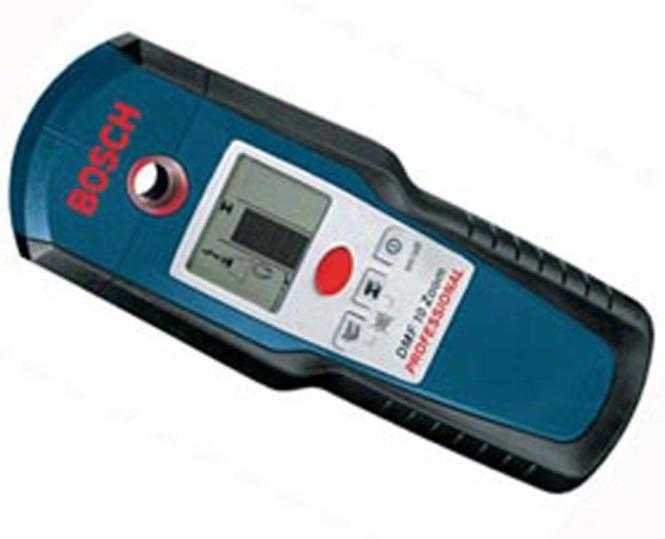

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы.

Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки

Поиск обрыва скрытой проводки разными методами

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Какие могут быть причины обрыва проводки?
• 2 Поиск электропроводки в профилактических целях
• 3 Общая инструкция поиска обрыва проводки
• 4 Как обнаружить обрыв в открытой проводке
• 5 Как обнаружить обрыв в кирпичной стене
• 6 Как обнаружить обрыв в бетонной стене
• 7 Старинные дедовские способы поиска проводов в стене методы
• 8 Поиск обрыва проводки в разных сетях с помощью тестера
• 9 Как определить обрыв с помощью транзисторного приемника
• 10 Поиск проводов компасом
• 11 Логический метод поиска
• 12 Проверка проводки самодельным устройством
• 13 Поиск проводов в стене радиоприемником
• 14 Поиск с помощью профессионального оборудования
• 15 Поиск проводки мультиметром
• 16 Обрыв фазового провода
• 17 Обрыв нулевого провода
• 18 Вскрытие стены при найденном обрыве
• 19 Видео о детекторах и методах поиска скрытой проводки
• 20 Как устранить обрыв в проводке

Большая часть жилого фонда в РФ была построена еще при советской власти. Электросети в этих зданиях уже приходят в негодность, создавая большие проблемы для жильцов. Решить эти проблемы можно собственными силами, безопасно и без больших затрат.

Какие могут быть причины обрыва проводки?

При нормативной эксплуатации схема электросетей исправно работает много лет. При завышенной токовой перегрузке или при подключении электроприборов защитная система не включается, схема не действует, как положено.

Причинами этого являются следующие факторы:

• Перебои в скрытой проводке бывают при подключении сразу несколько единиц домашней техники, особенно в одну точку питания (например, с помощью переноски).
• Долгая эксплуатация. При достижении предельного срока провода начинают выходить из строя и разрушаться.
• Повреждение от механического действия. При ремонте могут повредить провод, и от этого может резко ускорится его разрушение.
• Некачественный провод и монтаж электросетей. В этом случае они быстро нагреваются и выходят из строя.

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

1. Работы по монтажу должны проводить только грамотные работники.
2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

• Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
• Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
• Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

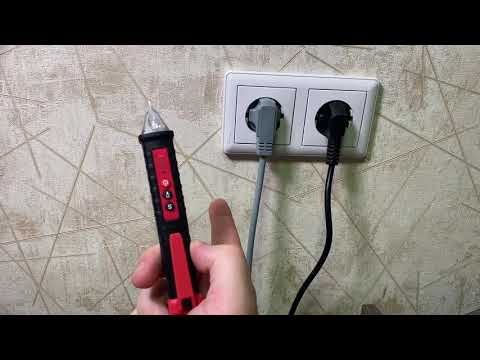

Для обнаружения повреждения используем индикаторную отвертку, проверяя ею розетку, в которой находится один контакт, в выключателе — второй. При наличии «фазы» оборван нулевой провод.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Как обнаружить обрыв в кирпичной стене

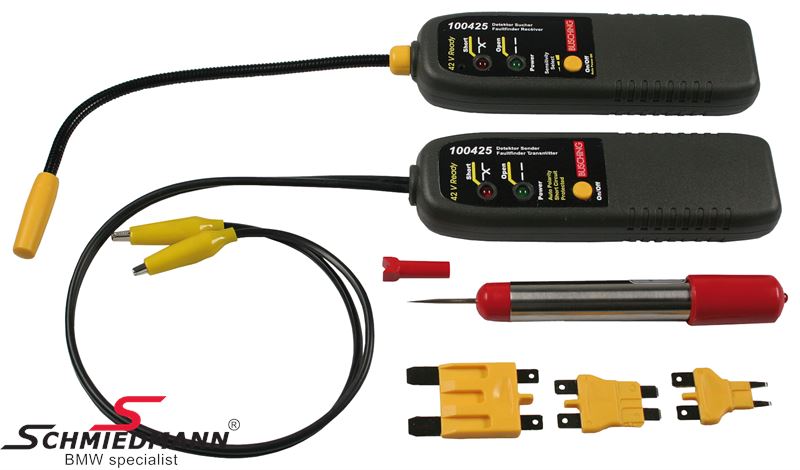

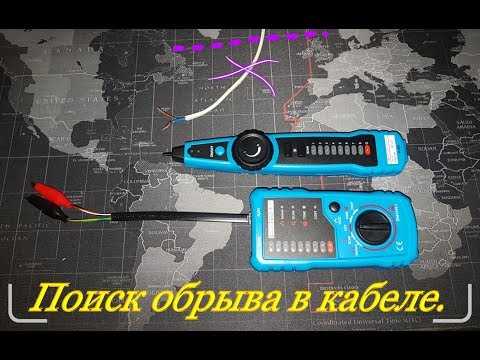

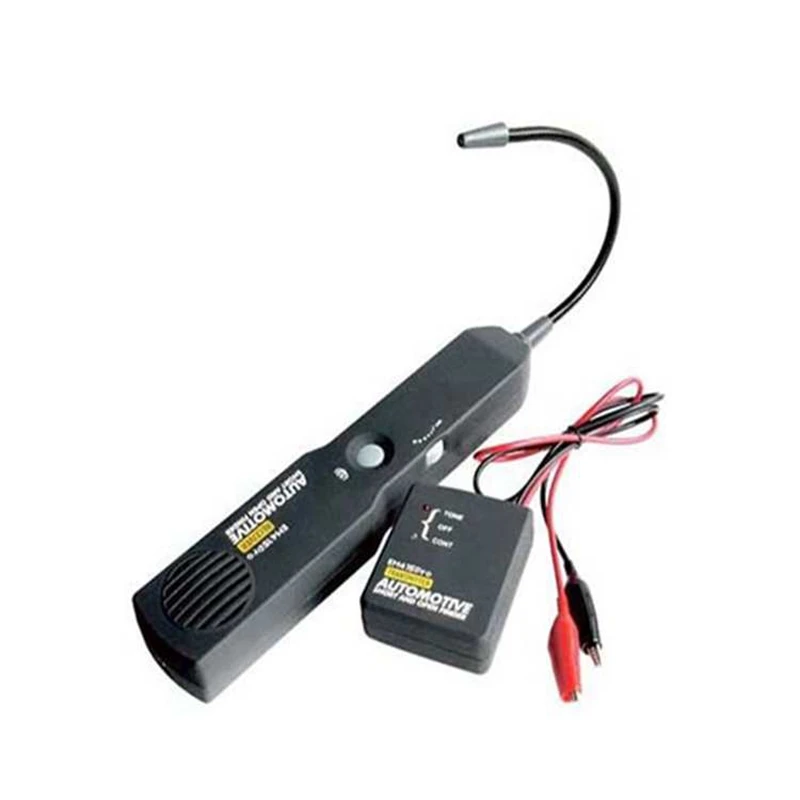

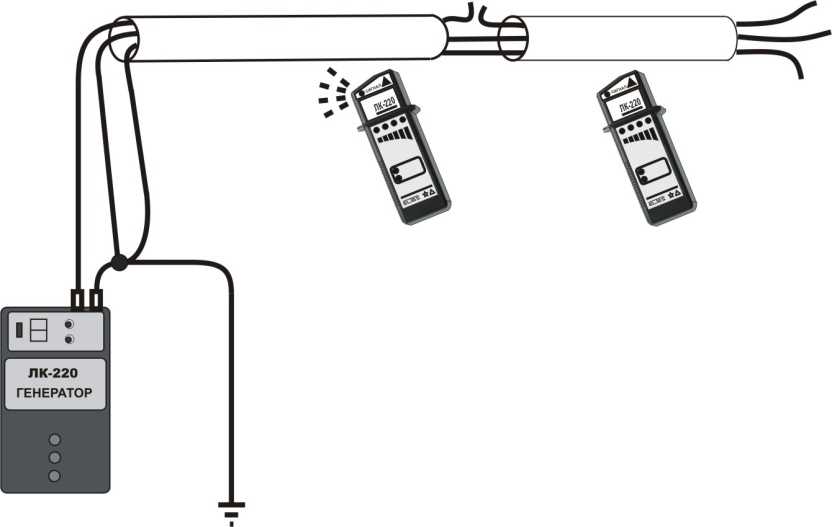

Это делают трассоискателем состоящим из генератора и приемника. Генератор соединяется с кабелем так: провод со знаком плюс к испорченной жиле кабеля, а минусовой к его целой жиле.

Подключаем генератор. Трассоискателем перемещаем по стенке там, где предположительно идет кабель. Если он оказывается на пути скрытой проводки, он сигналит звуком. Возле обрыва проводки звук исчезает.

Как обнаружить обрыв в бетонной стене

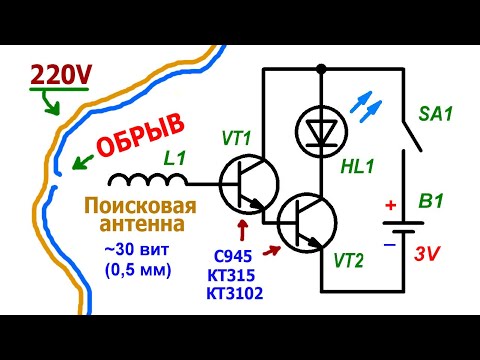

Просто сделать это транзисторным датчиком. В зданиях из бетона электросеть идет исключительно горизонтально и вертикально с прямыми углами на поворотах, поэтому их расположение определить нетрудно.

Датчик перемещают по пути скрытой проводки, в это время датчик сигналит. В месте обнаружения повреждения сигнала не будет.

Старинные дедовские способы поиска проводов в стене методы

Помимо вышеуказанных, применять следующие проверенные временем методы:

• Визуальный метод — подходит многоквартирных домов, где прокладывают штробы. При снятии обоев по штробам возможно найти расположение сетей. Сети, расположенные под штукатуркой, таким методом не найдешь.
• С помощью радио и приемника. Это непрофессиональный метод, основан на возникновении треска рядом с местом повреждения.
• Аналогично действует обычный микрофон, присоединенный к проигрывателю или приемнику.

Поиск обрыва проводки в разных сетях с помощью тестера

Индикатор показывает место обрыва провода с максимальной точностью. Перемещая его по линии скрытой проводки, отмечают, где появляется максимальный свет или звук.

Как определить обрыв с помощью транзисторного приемника

Один из самых простых способов — транзисторный радиоприемник.

1. Подключить в сеть какой-либо электроинструмент.
2. Настроить приемное устройство на СВ.
3. Перемещать его по поверхности стены.
4. Место обрыва определяется по резкому треску и гулу в приемнике.

Поиск проводов компасом

Многие советуют пользоваться этим методом, так как при определенной нагрузке компас рядом с проводом реагирует на него, но с технической точки зрения такая нагрузка маловероятна, а при толстом слое штукатурки вообще невозможна.

Логический метод поиска

Чтобы отыскать их в стене, часто достаточно всего лишь подключить собственную логику, в 90% вариантах это помогает.

Использовать надо такие принципы:

• Провода располагаются параллельно и под прямым углом к полу.
• От розетки они идут только вверх. Поэтому проводить работы там воспрещается.
• Установку сети и устройств производят на 15 см от пола или потолка.
• Используя эти принципы, можно сделать план схемы сетей в квартире.

Проверка проводки самодельным устройством

Для создания подобного прибора нужен патрон, лампа, 2 одножильных провода, ножик, пассатижи и изолента.

1. К лампе с патроном подводятся провода с зачищенным на концах на 4-5 мм изоляционным слоем.
2. Включается электричество. Если лампа светится, значит, устройство работает. На участке, где есть неполадки, лампа устройства не светится. Участок с обрывом провода заменяется.

Подобное устройство не действуют, если сеть проходит на расстоянии более 5 см внутри стенки.

Поиск проводов в стене радиоприемником

Радиоприемник работает при настройке на частоту 100 кГц. В помещении должна быть абсолютная тишина. Прислонив устройство к стене, внутри которой проходит кабель под напряжением, можно услышать треск. Несмотря на популярность, особенной точностью данный метод не обладает.

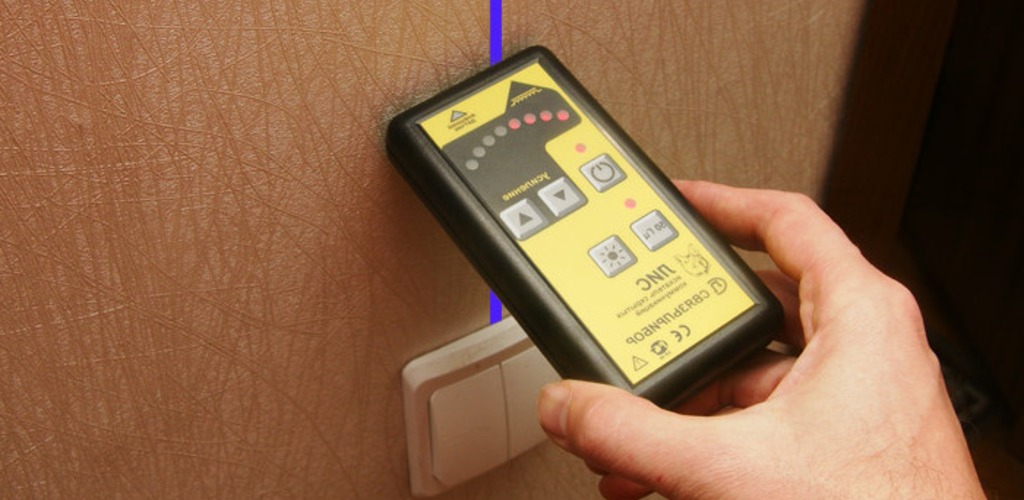

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

1. Электростатические – основаны на действии электромагнитного поля провода. Такие приборы точные и доступные по цене и потому наиболее распространенные.
2. Электромагнитные приборы действуют так же, но под нагрузкой проводов в 1 квт. Для этого надо к розетке подключить любое электроустройство.
3. Металлоискатели от других устройств отличаются тем, что они генерируют электромагнитное поле. Они фиксируют любые изменения в проводнике.

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

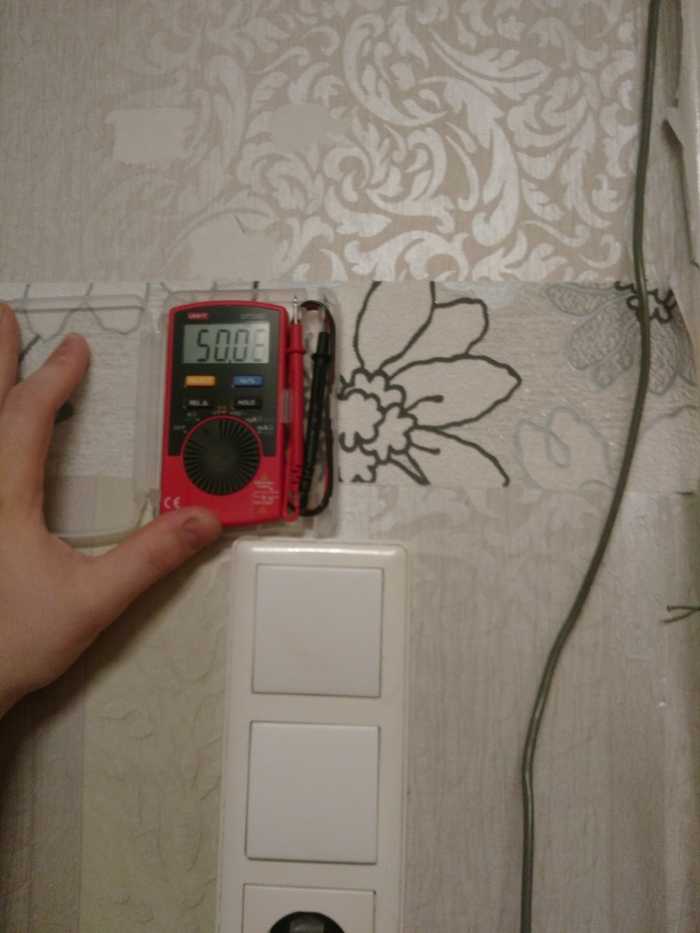

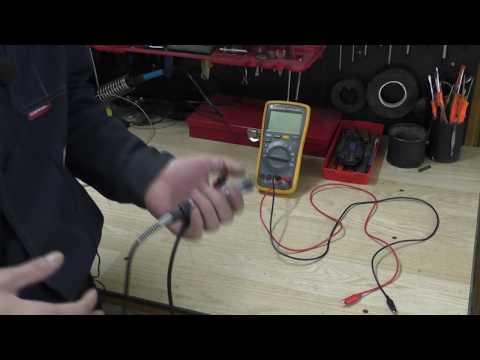

Поиск проводки мультиметром

Поиск производится так:

1. Мультиметр подключают в режим омметра. Стрелка ставится на ноль. Одна клемма подсоединяется к контакту, а другая — к проводу.
2. Далее нужно следить за стрелкой устройства. При показаниях от 2 по 3 Ом кабель не поврежден. При 10 Ом и более – существует повреждение.

Обрыв фазового провода

Находим автомат, к которому подходит поврежденный кабель.

• Отключаем электричество.
• Отсоединяем все кабели.
• Переключаем автомат и одновременно индикатором проверяем наличие «фазы».
• Мультиметром тестируем, начиная со щитка, все соединения, идущие от поврежденного источника.

Повреждение обычно находится без проблем на одном из проводов. Иначе необходимо проверить клеммные коробки – если есть свободный доступ к ним, именно там часто находятся повреждения. Если их нет и там, исследуем неработающие провода, клеммники, скрутки, для этого используется индикатор.

Обрыв нулевого провода

Подобное повреждение приводит к перекосу напряжений фаз, что представляет большую опасность не только для бытовой техники, но и для человека.

Найти проблему с «нулем» можно аналогично «фазе», однако с некоторыми особенностями.

Разрыв нуля ищут с помощью индикатора – он светится на «фазе» и показывает «ноль». Мультиметр тут не подходит, так как показывает большой разброс значений.

При обнаружении проблем с «нулем» требуется проверить все элементы сети. При использовании кабеля с тремя жилами можно взять «землю» для передачи «ноля», но с большой осторожностью. Во-первых, тогда в розетке не будет «земли», а это опасно для бытовых приборов с большой мощностью, во-вторых, работа с «нулем» в принципе чревата опасностью из-за того что ударить током может даже после отключения электричества, если есть «фаза».

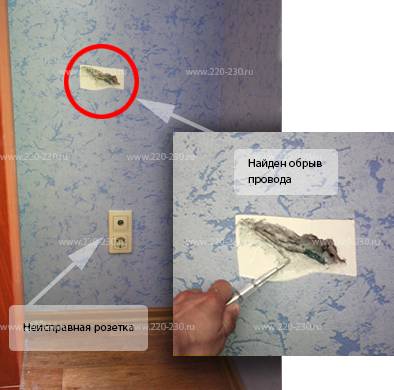

Вскрытие стены при найденном обрыве

• Отключаем электросеть.
• Перфоратором очищаем от штукатурного слоя 20 см от середины обрыва.
• Сверлим углубление для коробки и производят ремонтные работы.

Рекомендуется на этом этапе обращаться к профессионалам.

Видео о детекторах и методах поиска скрытой проводки

Есть много видеороликов с подробными инструкциями на тему поиска дефектов электросети в стене. Они наглядно и подробно показывают по шагам, как можно дома решать данные проблемы своими силами и без больших затрат. В роликах можно узнать, как делать приспособление для этого, искать кабель и какими способами это сделать.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Если обрыв найден у нулевого провода, то принцип устранения обрыва такой же, только в начале работы «ноль» отсоединяют от шины и подсоединяют к нему «фазу».

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время.

Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Contents

• 1 Когда необходимо точно определять места расположения скрытой проводки в стене
• 2 Устройства для обнаружения скрыто проложенных проводов
• 3 Как найти проводку в стене мультиметром?
  • 3.1 Вопрос — ответ

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

1. Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.

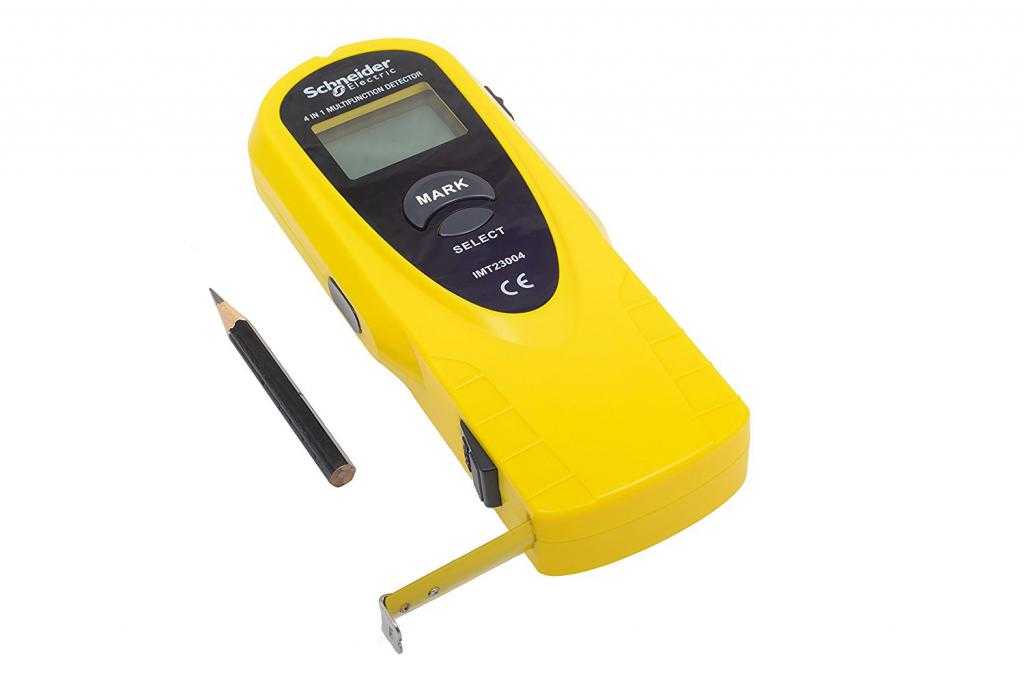

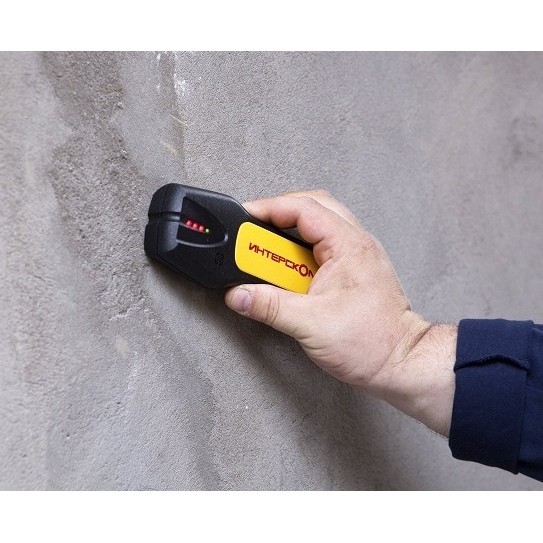

2. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
3. Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
4. Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

• прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
• транзистор медленно перемещают в непосредственной близости от поверхности стены;
• при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Имя: Алексей

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.



Вопрос: Для поиска проводки годится любой мультиметр?

Имя: Михаил

Ответ: Да, даже самый дешевый, если оснастить его транзистором.



Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Имя: Максим

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.



Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Имя: Владимир

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.



Как найти оборванный провод за стенами, потолками и полами?

18 июня 2022 г. 20 июня 2022 г. by Matt

Нарушение целостности электропроводки за стенами, потолками или полами может лишить жильцов основных удобств. Чтобы исправить оборванный провод внутри слоя готового материала, вам нужно сначала понять способы обнаружения таких проблем, а затем подумать об устранении для восстановления питания.

Однако обнаружить обрыв проволоки за готовым слоем материала без соответствующего инструмента и направляющей достаточно сложно. Кроме того, это чрезвычайно опасно; поэтому вы должны быть более осторожными при обращении с оборванными проводами. Помните, что даже малейшая ошибка может привести к поражению электрическим током.

Итак, если вы столкнулись с проблемой электропроводки? Не беспокойтесь больше! Мы разработали правильные способы и инструменты для обнаружения и устранения обрыва провода для восстановления потерянного источника питания.

Каковы признаки обрыва провода за стенами, потолками или полами?

Некоторые явные признаки обрыва провода за готовым слоем материала включают:

• Перегорели предохранители,
• Выключатель нагревается,
• Частое срабатывание автоматических выключателей и
• Выраженный запах гари из определенного выхода.


Каковы возможные причины скрытого обрыва проводов?

Повреждение скрытых электропроводов может быть вызвано несколькими факторами, такими как:

• Долгосрочная эксплуатация кабеля: Несомненно, электропроводка исправно функционирует много лет, но после тщательной и длительной эксплуатации кабеля, он начинает разрушаться.

• Механические повреждения: Когда вы не знаете электрической схемы помещения и начинаете сверлить или даже забивать гвозди в стены, возрастает риск обрыва проводки или, часто, короткого замыкания.

• Некачественно выполненный монтаж электропроводки: Дефектная или некачественно выполненная электропроводка часто приводит к постоянному нагреву электрических проводов, что в конечном итоге может привести к фатальным последствиям.

• Неправильное использование адаптеров: Обрыв электрических проводов может произойти даже в результате неправильного использования удлинителей или адаптеров. Чаще всего при подключении к одному устройству разных мощных бытовых приборов вроде стиральных и посудомоечных машин.

4 способа найти скрытый оборванный провод

Если вы не знаете, какой инструмент использовать, у нас есть краткое руководство по работе популярных методов:

1.

Инспекционная камера

гибкая трубка с крошечной камерой на одном из концов. Этот инструмент может проникнуть внутрь стен через маленькое отверстие. Таким образом, это способ сэкономить время, чтобы предоставить вам столь необходимую информацию об оборванных проводах.

Полезно знать примерное место. Однако точное место до сих пор вызывает сомнения. Все, что вам нужно сделать, это просверлить отверстие и вставить инспекционную камеру внутрь стены.

2.

Магнитный или электронный искатель гвоздей

Когда виноват любой гвоздь в стене, магнитный искатель гвоздей станет вашим спасением. Магнит притягивает металлы. Поэтому сильным притяжением является обнаружение оборванной проводки.

Электронный искатель шпилек поможет вам сэкономить много времени, обнаружив оборванные провода и металлы.

3.

Комплекты тонального сигнала и зонда

Однако, когда имеется несколько запутанных проводов, только один из них повреждается. Все, что вам нужно, это тон и набор зондов. Затем подключите один конец провода к комплекту, чтобы проверить, есть ли в проводе электрический ток или нет.

4.

Найти профессиональное оборудование.

Существует ряд специализированного профессионального оборудования, позволяющего отслеживать проводной кабель и конкретное место, где находится поврежденный провод.

Например, такие устройства, как Noyafa NF-816L Invisible Wire Locator, просты в использовании и дают точные результаты, быстро обнаруживая скрытую проводку за стенами, потолками или полами.

Тем не менее, вы должны работать с ними внимательно и осторожно, чтобы предотвратить несчастные случаи.

Как отследить оборванный провод без инструментов?

Можно отследить скрытую сломанную стену, если у вас под рукой есть схема электропроводки. В таком случае вам потребуется только тестер цепи, чтобы найти поврежденную проводку.

Заключение

Если вы хотите самостоятельно найти спрятанный оборванный провод, воспользуйтесь новейшими инструментами и методами, чтобы устранить проблему в кратчайшие сроки. Однако имейте в виду, что это может быть рискованно. Вы можете в конечном итоге больше повредить электропроводку, чем получить какую-либо пользу. Поэтому иногда лучшим решением будет обратиться за помощью к профессионалу.

Posted in How-To

Tagged Оборванный провод за стенами, потолком, полами, Обустройство дома

10 лет знаний Instagram.

Одна книга. 8к слов. 64 страницы. Бесплатно. Пожалуйста, оставьте это поле пустым

Дайте мне мою бесплатную копию!

Электронная почта *

Доступно только в течение ограниченного времени.*

Как найти пролом в невидимом заборе

Дрессировка собак

Крис

Проницательные владельцы собак с большими участками везде соглашаются: невидимые заборы работа . Но мальчик привет, они могут расстраиваться, когда в заборе ломается!

Невидимые заборы, также известные как электрические заборы для собак, эффективны, гуманны и гораздо менее навязчивы, чем традиционные деревянные или проволочные заборы. Они, как правило, особенно популярны среди любителей собак, владеющих большим количеством земли, поскольку они избавляют от необходимости утруждать себя и тратить средства на установку акров и акров старомодных ограждений.

Однако идеального решения для сдерживания не бывает. Эти скрытые загоны сопряжены со своей долей проблем, некоторые из которых могут вызвать серьезное разочарование.

Одна из самых больших — обрывы заземляющего провода. Когда вы сталкиваетесь с проблемой, самое важное преимущество вашего забора внезапно становится его самым раздражающим недостатком. Как, черт возьми, вы должны найти брешь в заборе, которого даже не видите?

К счастью, это далеко не так сложно, как кажется. Вам не нужны рентгеновские глаза, волшебная палочка или чудо. Все, что вам нужно, это один из двух недорогих инструментов и немного терпения.

Как работают невидимые заборы

Прежде чем мы приступим к поиску и устранению неполадок невидимых заборов, полезно иметь представление о том, как работают эти продукты.

Как следует из их названия, невидимые заборы — это нефизические барьеры, действующие вне поля зрения.

Процесс установки невидимого забора включает в себя прокладку или закапывание ряда электрических проводов вокруг области, которую вы хотите закрыть. Эта линия периметра связана с уникальным ошейником, который носит ваша собака, который содержит «блок коррекции» на батарейках.

Когда ваша собака приближается к периметру, ошейник издает предупредительный сигнал, призванный испугать ее и заставить обернуться. Если предположить, что это не так, блок коррекции в ошейнике генерирует отклик, сила которого варьируется в зависимости от настройки интенсивности, выбранной владельцем.

Эта корректирующая реакция не причинит вреда вашему щенку. Большинство программируемых ошейников начинают с легкой вибрации и заканчиваются очень легким ударом. Даже самая высокая настройка интенсивности настолько же неудобна, как удар дверной ручкой после ходьбы босиком по ковру. Другими словами, это более удивительно, чем что-либо еще.

Вот и вся идея — удивить бродячих собак и убедить их вернуться на знакомую территорию, чтобы они не потерялись и не оказались там, где им может угрожать реальная опасность.

Обнаружение пролома в вашем невидимом заборе

Готовы отследить этот надоедливый пролом и вернуть забор в рабочее состояние? Во-первых, вы должны убедиться, что вы готовы.

Для такого рода проектов лучше всего начать с простого и посмотреть, сможете ли вы обнаружить разрыв своими глазами, прежде чем переходить к более сложным методам обнаружения.

Метод 1. Осмотр незащищенных заземляющих проводов

Если вы решили не закапывать провод, служащий ограничительной линией, при покупке забора, поиск поврежденного соединения должен быть относительно простым, хотя это может занять некоторое время.

1. Используйте контекстные подсказки, чтобы сузить вероятное место разрыва и выбрать хорошую отправную точку. Например, подземные провода могут быть разорваны в тех местах, где вы регулярно косите, пропалываете или работаете в саду. Следы транспортных средств, упавшие кусты и дыры, созданные роющими животными, также могут быть признаками того, что что-то не так с проводкой вашего забора.
2. От выбранной вами начальной точки медленно обойдите периметр забора, проверяя заземляющий провод на наличие разрывов, износа или других видимых повреждений. Это кропотливый процесс, но это лучший способ определить надземные разрывы.
3. Когда вы обнаружите поломку, наймите электрика, чтобы он вышел и починил ее. У вас также есть возможность попробовать ремонт самостоятельно. Тем не менее, я рекомендую попробовать его только в том случае, если у вас есть опыт работы с небольшими электрическими компонентами, так как ошибки могут привести к дальнейшему повреждению, аннулированию гарантии или даже травме.

Способ 2. Поиск обрыва с помощью радиосигналов

Если ваш заземляющий провод скрыт под землей, вы, вероятно, не сможете обнаружить его только визуально, каким бы хорошим ни было ваше зрение. Вы столкнулись с электронной неразберихой, поэтому вам нужно обратиться за помощью к электронике.

Использование радиопередатчика для поиска невидимого забора (частота AM)

1. Купите локатор подземных проводов, совместимый с маркой вашего невидимого забора. Эти удобные гаджеты легко доступны в Интернете по цене от 30 до 70 долларов за штуку. Это может показаться крутым, но это меньше, чем затраты на оплату услуг электрика, который отследит поломку или полностью заменит вашу систему ограждения.
2. В качестве альтернативы вы можете соорудить импровизированный локатор проводов, используя AM-радио, настроенное на ту же частоту, что и ваш забор. В Интернете есть множество подробных руководств, подробно описывающих, как это сделать.
3. Прежде чем начать, найдите время и дважды проверьте, включен ли ваш невидимый забор. Оба упомянутых выше устройства используют радиосигналы для обнаружения помех с электрическим током, поэтому очень важно убедиться, что к забору подается питание, если вы хотите, чтобы заземляющий провод можно было обнаружить.
4. Если вы используете локатор проводов, настройте его в соответствии с инструкциями, прилагаемыми к устройству. Если вы решили пойти по пути Макгайвера, переключите свое радио на «AM» и настройте частоту приемника так, чтобы она соответствовала частоте, которую выдает передатчик вашего забора (обычно это будет где-то около 530-700 кГц).
5. Обойдите периметр вашего забора пешком, водя устройством взад и вперед по общей площади заземляющего провода.
6. Внимательно слушайте свое устройство. Если вы используете локатор проводов, он перестанет издавать звуковой сигнал, когда пройдет над обрывом. Если вы используете импровизированный радиодетектор, вы должны услышать, как статические помехи на мгновение отключатся. Довольно аккуратно, да?
7. Соедините оборванный провод обратно или обратитесь к квалифицированному специалисту по ремонту электрооборудования, и пусть он выйдет и сделает это за вас.

Вот и все! Как видите, это не такая сложная задача, как может показаться на первый взгляд. В основном это много ходить, махать руками и обращать внимание.

Заключение

Независимо от того, окружена ли ваша собственность невидимым или старомодным забором, вы рано или поздно столкнетесь с поломкой.

Поиск пролома в невидимом заборе может показаться немного похожим на поиск иголки в стоге сена, но на самом деле это намного проще (не говоря уже о том, что вам легче справиться с аллергией).

Главное — запастись терпением, внимательно следить и позволить технологиям взять на себя инициативу там, где это необходимо. У вас не должно возникнуть проблем с тем, чтобы понять это, учитывая, что вы уже обладаете достаточной технической подкованностью, чтобы в первую очередь использовать невидимый забор.

Крис

Меня зовут Крис, и я соавтор Oodle Life. Мы с женой любим играть с нашим активным миниатюрным лабрадуделем Максом. Мы хотим, чтобы все щенки Oodle были здоровыми и счастливыми, весело проводили время и были частью семьи.

Как найти закопанную невидимую проволочную ограду для собак

В последние годы популярность невидимых ограждений для собак растет, и хотя они могут быть безопаснее традиционных ограждений, они все же могут представлять опасность для ваших питомцев. Если вы недавно приобрели невидимую систему забора для собак, важно знать, как обнаружить закопанные провода, чтобы предотвратить поражение электрическим током и другие травмы.

Как работают невидимые заборы

Прежде чем устранять неполадки невидимого забора на фрицах, необходимо знать, как работают эти продукты.

Невидимые заборы — гениальное изобретение, созданное для тех, кто не может или не хочет иметь физический забор.

Невидимые заборы требуют, чтобы один прошел через некоторые шаги, чтобы установить их. Для начала нужно установить линию периметра с рядом электрифицированных проводов вокруг области, которую они хотят защитить от проникновения собак. Чтобы убедиться, что эта система работает, вам необходимо прикрепить ошейники, содержащие электронные импульсы (или «коррекции»), на каждое животное, живущее на участке.

Когда ваша собака приближается к периметру, она слышит предупреждающий звук, призванный напугать ее. Если они этого не сделают, то от ошейника будет исходить электрический ток, сила которого зависит от того, на какое значение он был установлен.

Эта корректирующая реакция не причинит щенку боли. Большинство программируемых ошейников начинают с легкой вибрации и заканчиваются очень легким ударом. Даже настройка максимальной интенсивности так же неприятна, как удар дверной ручкой после выхода из дома без обуви; другими словами, это скорее поразительно, чем болезненно.

В этом весь смысл этой программы — выяснить, где прячутся потерянные питомцы, а затем вернуть их домой, чтобы они могли жить полноценной жизнью в безопасности.

Методы поиска закопанных невидимых проводов изгороди для собак:

1. Локатор подземных проводов

2. АМ-радио

Как найти невидимый забор с помощью подземного локатора проводов

Есть много разных видов проволочных детекторов, но они делают одно и то же. Локаторы подземных проводов способны обнаруживать сигнал электрического провода под землей. Некоторые детекторы могут улавливать эту частоту только в зависимости от того, насколько глубоко или близко они находятся к сигналу и других факторов, поэтому вот что вам нужно сделать, если вы хотите наметить невидимый забор с помощью подземного локатора проводов.

Шаг 1. Подготовьте детектор проводов

Есть две секции для проводного детектора. Во-первых, передатчик должен быть подключен к проводу, который вы пытаетесь найти. Вставьте зажимной провод в один из узлов с обеих сторон, и все готово.

Один конец провода детектора является приемником. Когда передатчик посылает сигналы, приемник обнаруживает их и преобразует в электронные импульсы.

Шаг 2. Переключитесь на кабельный режим

При зажимании плюсового узла к плюсовому проводу важно убедиться, что вы активируете приемник, включив его кабельный режим.

Шаг 3. Включите громкость

Увеличив громкость на ресивере, вы сможете установить ее на желаемом уровне.

Шаг 4. Начните поиск

Подвешивание приемника у земли приведет к тому, что он будет издавать высокий звук, если поблизости находится невидимый забор для собак. Когда этот звук усиливается, вы знаете, что приближаетесь к проводу.

Шаг 5.

Отметьте область

Вы должны либо поставить флаг, либо покрасить участок, прежде чем сажать там цветы — мы рекомендуем использовать дружественную к растениям краску, если вы беспокоитесь об изменении ландшафта. После того, как вы полностью разметили область и нанесли ее на карту, используйте рулетку и создайте идеальную карту.

Как найти невидимый забор с помощью AM-радио

Если вы не хотите тратить свои с трудом заработанные деньги на беспроводное или электронное устройство, обнаруживающее подземные провода, есть и другие способы определения границ невидимого забора. Одним из способов является использование AM-радио. Выполните следующие действия, чтобы настроить границы с помощью радио.

Шаг 1. Соберите материалы

Вам понадобится один или два инструмента, чтобы найти недостающий провод. Для начала вам понадобится провод (подойдет любой). Тогда вам понадобится что-то, что может использовать электричество для создания искр; это может быть что угодно, от двигателя газонокосилки до соединительных кабелей или кабелей автомобильного аккумулятора.

Вам понадобится AM-радио. Все, что может принимать частоту AM-радио, должно работать нормально. Вам также могут понадобиться динамики или наушники, чтобы убедиться, что вы получаете хороший звук от вашего устройства.

Шаг 2. Подсоедините провод к свече зажигания

Плотно закрепите провод вокруг одной из свечей зажигания на двигателе. Вы не хотите беспокоиться о том, что это упадет во время работы.

Шаг 3. Закрепите провод на скрытом проводе

Чтобы найти провод, вам нужно снять с него защитный экран, чтобы открыть то, что внутри. Найдите провода, обернутые вокруг других проводов, а затем отрежьте эти провода. Вы захотите примотать или привязать один из этих проводов обратно к проводу, о котором вы пытаетесь узнать информацию — этот провод должен каким-то образом вести обратно к вашему дому; прикрепите его к положительной стороне, если это возможно. Чтобы предотвратить поражение электрическим током, убедитесь, что рядом нет забора.

Шаг 4. Установите частоту AM-радио

Большинство радиоприемников работает на частоте 530 герц, но если вам посчастливилось настроиться на местную станцию, вам может потребоваться отрегулировать частоту выше или ниже, пока она не будет звучать как просто белый шум.

Шаг 5. Запустите двигатель

Если вы устали терпеть, пора идти вперед и включить двигатель. Поднимите AM-радио и пройдитесь по двору, чтобы нащупать следы сигнала. По мере того, как вы приближаетесь к своей цели, она становится достаточно громкой, чтобы ее можно было услышать, даже когда она периодически замолкает — все из-за того, насколько близко вы находитесь.

Шаг 6. Отметьте область

Ставьте маркер через каждые несколько шагов, чтобы отметить расположение провода. Вы можете использовать что угодно, от краски до флагов и даже цветов! Когда вы закончите, измерьте его рулеткой и начертите точную карту для дальнейшего использования.

Как найти брешь в невидимом заборе

Есть много способов найти брешь в невидимом заборе.
