Применение светодиодная лента – что это такое, особенности маркировки, для чего используется, каких цветов бывает и как выбрать диодную ленту

Содержание

Как и где можно использовать светодиодные ленты


В последнее время в качестве подсветки рекламы, витрин магазинов, габаритов автомобилей вместо ЛБВ (лампы бегущей волны) стали использовать более современное и экономное освещение – светодиодные ленты. Однако, многие владельцы квартир и домов поняли как и где можно использовать светодиодные ленты в своем жилище. Для тех кто еще не решился или не знает, как подключить светодиодную ленту или в каком месте она будет более эффективно эта статья. Чтобы лучше вникнуть в суть вопроса рассмотрим все по порядку:

  • Устройство светодиодных лент.
  • Схема подключения светодиодных лент к сети 220 В.
  • В каких местах светодиодные ленты эффективны.

Устройство светодиодных лент

Основой устройства светодиодных лент являются светодиоды, припаянные к эластичной печатной плате, имеющей форму ленты, в которой, кроме светодиодов еще, впаяны транзисторы и диоды, обеспечивающие функциональность всей конструкции. Через каждый метр на ленте имеется метка, по которой ее можно разрезать. Маркировка светодиодов выглядит следующим образом: SMD 3028, SMD 5050 B SMD 5050 RGB. Угол направления лучей элементов составляет 120 - 160º.

Типы светодиодных лент для квартиры и дома

Если кому интересно, буквы при обозначении определяют аббревиатуру от слов «прибор смонтированный на поверхности» и если это перевести на английский язык, то будет выглядеть так: Surface Mounted Device (SMD). Цифры определяют размер чипов в мкм (микрометров): 3028 – это 32 х 28 мкм или 5050 – 50 х 50 мкм. От размера чипа зависит свечение: чем размер больше тем оно ярче.

Не менее значимой характеристикой светодиодных лент является оттенок цвета свечения, палитра которого имеет широкий диапазон: синий, зелены, красный, желтый и т. д. Кроме того, бывают элементы с холодным и теплым светом. Светодиодные ленты продаются в рулонах по 50 п/м по цене за 1 м/п, в котором находится 50 штук светодиодов.

Светодиодная лента режется ножницами или острым ножом точно по специальным меткам

Мощность указывается в ваттах в 1 метре и в основном она равняется 12 ВТ. Если вам предлагают светодиодные ленты меньшей мощности – остерегайтесь подделки. Бывают ленты длиной по 40 и 60 м, но и в тех, и в других возможно рабочее напряжение в 12 и 24 В.


Схема подключения светодиодных лент к сети 220 В

Чтобы светодиодная лента светилась от переменного напряжения 220 В нужно его преобразовать в постоянное и понизить до 12 или 24 В. Для этого применяется блок питания, рассчитанный на определенную мощность. Но какова бы эта мощность ни была необходимо соблюдать полярность подключения, то есть плюс блока питания должен быть подключен к плюсу светодиодной ленты, иначе она светиться не будет.

Подключение с использованием одного блока питания (его мощность должна соответствовать суммарной мощности количеству лент)

Подключаются светильники к блоку питания параллельно: тогда суммарная мощность количества лент не должна превышать мощность блока питания. Если светодиодные ленты подключить последовательно, хорошо будет светить первая лента, а остальные будут просто «тлеть» и, причем нагреваясь. А как известно, перегрев чипов приводит к преждевременному выходу их из строя.

В каких местах светодиодные ленты эффективны

Применение светодиодных лент имеет широкий спектр ввиду их изящности и малого потребления электроэнергии. Весьма эффективно и красочно светильники смотрятся:

  • При освещении подвесных потолков, особенно в труднодоступных местах, заменяя порой всем привычные люстры.

  •  В декоративной подсветке в нишах стен.
  • С помощью светодиодных лент можно осветить как стыки стен с полом, так и просто оборудовать освещение, идущее с пола.

  • При входе в квартиру или дом в виде окантовки дверей.
  • Освещение рабочего места на кухне над столешницей и мойкой посуды.

  • В ванных комнатах и в самой ванне.

  • Вокруг выключателей, розеток.

  • При наличии в квартире аквариума или террариума подсветка из светодиодных лент будет выглядеть весьма экзотично.

Конечно, это неполный перечень применения светодиодных лент. Их еще можно использовать везде, куда может распространяться ваша фантазия, которая, как известно, у каждого безгранична.

Выбор светодиодной ленты: применение, характеристики, виды

За последние годы светодиодные ленты из дорогостоящей экзотики превратились в распространённый вид декоративной подсветки, местного, а иногда и основного освещения. Как правильно сделать выбор светодиодной ленты расскажет эта статья. А о выборе блока питания и подключении светодиодных лент вы можете прочитать в других статьях.

Устройство светодиодной ленты

Светодиодная лента — это лента, на которой наклеены две токопроводящие полоски. Между ними находятся соединённые последовательно три светодиодных элемента и токоограничивающее сопротивление. Между каждыми тремя светодиодами есть место отреза, помеченное линией и ножницами, а также контактные площадки, к которым можно припаять провода или подключить коннектор.

В зависимости от места и применения выбираем светодиодные ленты разного типа, светимости, напряжения и влагозащищённости. Светодиодные ленты очень удобны тем, что их можно разрезать на участки нужной длины, кратные трём светодиодам.

Световой поток направлен с рассеиванием 120 градусов в направлении от подложки. Иногда встречаются ленты с углом рассеивания 90 градусов в сторону.

Виды светодиодных лент

Прежде всего, светодиодные ленты отличаются степенью влагозащищённости.

  • IP20/IP33 — не защищённые. Можно использовать только в сухих местах внутри помещений и в салоне автомобиля;
  • IP65 – закрытые со стороны светодиодов. Это светодиодная лента для влажных помещений. Не допускают погружения в воду.
  • IP67/IP68 – полностью герметичные. Можно использовать в бассейнах и на улице

виды водозащищённых светодиодных лент

В светодиодных лентах используются два типа светодиоды типа SMD. Это значит, что светодиоды монтируются прямо к плате, без выводов. Самые распространенные SMD3528, размером 3,5*2,8 мм и SMD5050, размером 5*5 мм. Они отличаются мощностью и световым потоком, а также количеством элементов: от 30 до 120 на метр длины светодиодной ленты. От этого также зависит светимость.

виды и плотность светодиодных лент

светимость светодиодной ленты


Светодиодные ленты есть монохромные, белые с цветовой температурой от 2700 до 8000К, цветные разных цветов и многоцветные ленты RGB, обычные с четырьмя выводами и с двумя, управляемые специальными контроллерами. Эти ленты дороже обычных, в них на каждом светодиоде стоит специальный тип, но они дают возможность реализовать эффекты типа «бегущих огней». Мощность RGB ленты не отличается от ленты такого же размера монохромной.
Перед тем, как использовать светодиодную ленту, с помощью этой таблицы можно подобрать замену лампы накаливания для освещения с помощью светодиодной ленты. Например, один метр LED-ленты SMD5050 с плотностью 30 диодов на метр заменяет лампу мощностью 25 Вт. Мощность светодиодной ленты такой светимости всего 7.2Вт.

светодиодные ленты RGB

Другие виды светодиодных лент

Существуют виды светодиодных элементов, которые не являются лентами, но используются аналогично.

Светодиодные шнуры и ленты Дюралайт (duralight) представляют собой круглый прозрачный шнур или ленту с залитыми внутри неё светодиодными элементами. Шнуры Дюралайт отличаются большой гибкостью и герметичностью.

Светодиодный шнур Дюралайт (duralight)

Светодиодные модули — это собранные в одном плоском корпусе от 1 до 4 , а иногда больше светодиодов. Они крепятся отдельно друг от друга и отличаются большой мощностью и высокой светимостью, невозможной в обычной ленте из-за перегрева. Отдельные модули при изготовлении собирают на один шнур и при продаже отрезается участок с нужным количеством модулей.

Светодиодный модуль

Если выбирается светодиодная лента для дома, то основное значение имеет степень влагозащищённости, светимость на метр длины и цветовая температура. После определения этих параметров по маркировке на ленте и общей длине определяют необходимую мощность блока питания.

Применение светодиодных лент

Прежде всего, нужно сказать о подсветке салона автомобиля. Очень удобно то, что в автомобиле светодиодная лента не требует блока питания, а подключается от сети 12v. Если из-под машины льется свет, значит там тоже установлена светодиодная лента.

В быту вариантов использования светодиодной ленты еще больше.

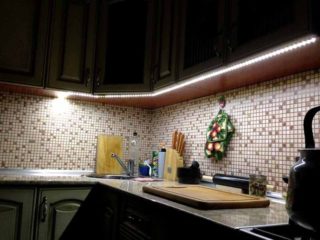

Светодиодная лента на кухне

На кухне светодиодная лента может служить подсветкой пола в ночное время. В этом случае выбираем светодиодную ленту IP65, поскольку на нее может попасть вода при мытье пола. Эффектно будет смотреться лента синего цвета. Светимость большого значения не имеет. Предназначение этой ленты — не дать наткнуться на мебель при ночных походах в холодильник.

Если наклеить ленту на карниз кухонной мебели, будет хорошее дополнительное освещение. Ленту допустимо использовать IP20.

Влагозащищённую ленту или светодиодные модули можно наклеить на нижнюю сторону полок для подсветки рабочей зоны.

Очень эффектно смотрятся кусочки ленты в шкафах, особенно если включение осуществлять при открытии дверок с помощью микровыключателей.

Светодиодная лента на кухне

Светодиодная лента в гостиной

В комнате центральный светильник или люстра освещают прежде всего центр комнаты, а в углах света обычно не хватает. Светодиодная лента в качестве освещения комнаты может их осветить. Расчет светодиодной ленты производится по эквиваленту лампы накаливания. Цвет (теплый белый, нейтральный или холодный) выбирается исходя из своих предпочтений.

Взяв вместо монохромной трехцветную светодиодную ленту RGB, можно создать атмосферу праздника, особенно если подключить ее через RGB-контроллер.

В темной комнате работающий телевизор или монитор компьютера плохо влияет на глаза избыточным контрастом с темной стенкой. Эту проблему поможет решить один или несколько (по периметру) отрезков светодиодной ленты.

Светодиодная лента в гостиной

Если клавиатура компьютера находится на специальной выдвижной полке под столом, то отрезок ленты, наклеенный на нижнюю сторону стола поможет решить вопрос с подсветкой. Светодиодная лента для стола подключается от блока питания компьютера.

Иногда в ЖК мониторе или телевизоре сгорает лампа подсветки. Ее можно заменить лентой SMD3528 с частотой диодов 120 шт. на метр.

Светодиодная лента в доме

В ванной обычно подсвечивают водостойкими лентами ниши или зеркало, однако если взять яркую ленту и проложить по периметру, то можно заменить потолочное освещение.

В спальне, как на кухне, можно проложить ленту под кроватями или другой мебелью, в качестве дежурного освещения. А также может использоваться светодиодная лента в качестве основного освещения.

Светодиодная лента в спальне

В детской комнате светодиодные ленты обеспечат мягкое, приятное для глаз рассеянное освещение. Ленты RGB преобразят интерьер по настроению ребенка или с помощью контроллера создадут светомузыкальное сопровождение его любимой музыки.

В кладовке или платяном шкафу можно установить ленту или светодиодные модули вместо светильника.

В коридоре водозащищённая лента IP65, наклеенная на плинтус, поможет не споткнуться ночью. Светодиодную ленту можно подключить с помощью датчика движения. В этом случае свет будет гореть только тогда, когда кто-нибудь идет по коридору.

На ступенях лестницы светодиодная лента поможет подниматься и опускаться ночью. Ленту нужно брать водозащищённую, IP65.

Светодиодная лента на лестнице

В торговле для подсветки витрин очень широко используют светодиодные ленты разных типов. А ленты RGB со встроенным контроллером и шнур Дюралайт (duralight) используют для создания реклам, подсветки названия магазинов и цветового оформления праздников.

картина из шнура Дюралайт (duralight)

Какой бы вариант вы не выбрали, необходимо произвести расчёт блока питания для светодиодной ленты. Выбрать его поможет следующая статья.

мощность на метр, виды и полярность

Содержание статьи:

Декоративное освещение помещений и отдельных участков уличных пространств организуется самыми различными способами. Один из них – использование современных светодиодных лент, работающих от пониженных напряжений (12 и 24 Вольта). Эффективность их применения зависит от правильности выбора модели и характеристик конкретного изделия, монтируемого в нужном месте. Для их подключения к блоку питания (БП) потребуется учесть тип подсветки, общую мощность потребления, а также необходимый запас по этому параметру.

Описание, принцип работы и конструкция светодиодной ленты

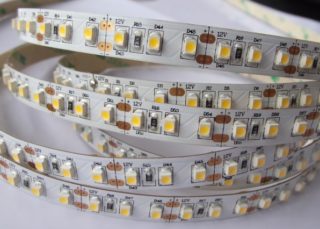

Светодиодная лента на 12 вольт

Светодиодные ленты – это гибкие печатные платы с размещенными на равном удалении полупроводниковыми элементами. На них также монтируются миниатюрные резисторы, ограничивающие протекающий через полупроводники ток. Изготавливаются эти изделия по хорошо известным технологиям SMD и DIP. Первая из них наиболее распространена в области светового оформления интерьеров, поскольку предполагает поверхностный монтаж осветительных элементов.

В аббревиатуре каждого из них указаны тип и размеры полупроводника. Маркировка SMD 3528, к примеру, соответствует электронному кристаллу с рабочими размерами 3,5 и 2,8 мм. Ширина ленточного основания составляет 0,8-2,0 см, а ее толщина вместе с диодами равна 0,2-0,3 см.

В основу функционирования ленточных осветительных элементов заложен принцип последовательного включения точечных источников (LED светодиодов) в шлейф нужной длины. В простейших изделиях в монохромном исполнении в состав ленточки входят однотипные элементы, питание на которые подается со специального блока.

Величина питающего напряжения светодиодных лент обычно составляет не более 12 Вольт.

Понять принцип работы поможет знакомство с устройством этого гибкого осветительного изделия.

Конструкция

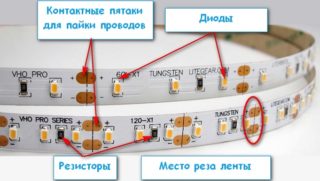

Конструкция ленты

Конструкция и схема светодиодной ленты 12 Вольт отличаются своей простотой и надежностью, поскольку содержат всего несколько элементов. В них входят сами светодиоды, включенные шлейфом в виде ленточной цепочки, и ограничивающие резисторы в расчете один на 3 диода. Через каждые три элемента предусмотрены медные контактные пятачки, используемые, если кусок нужной длины отрезается от рулона в этом месте. При подключении светодиодных изделий обязательно соблюдение полярности, указываемой сбоку на ленточке вместе с обозначением величины питающего напряжения.

В более сложных и привлекательных конструкциях применяются трехцветные светодиодные изделия, позволяющие получать оригинальные сочетания основных спектральных цветов (красного, синего и зеленого). Для управления их комбинациями применяются специальные электронные устройства – контроллеры.

Преимущества и недостатки

Лед-ленты занимают небольшое пространство

Достоинства и недостатки светодиодных лент следует рассматривать с привязкой к их назначению и виду. Для монохромных изделий, чаще всего применяемых в качестве подсветки ограниченных зон или труднодоступных мест, заявленные производителем преимущества выражаются в следующем:

  • низкое энергопотребление;
  • небольшие размеры ленточки, почти не занимающей места в рабочей зоне;
  • возможность регулировки освещенности путем изменения общей длины шлейфа;
  • сравнительно низкая стоимость без учета блока питания.

Некоторые достоинства достигаются за счет ограничений, характерных для других показателей. Небольшие размеры, в частности, являются причиной недостаточной освещенности. Необходимость в пониженном напряжении приводит к дополнительным расходам на приобретении блока питания или мощного источника тока. То же самое отмечается и у трехцветных декоративных ленточек, когда за положительный эффект игры красок приходится расплачиваться высокой стоимостью контроллера RGB или специального сетевого модуля.

Источники питания для светодиодных лент 12 Вольт

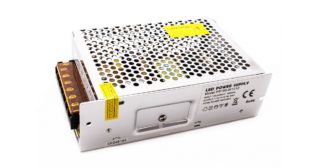

Блок питания для светодиодной ленты, Standard 12v

В качестве источников питания светодиодных лент 12 Вольт традиционно используются фирменные блоки питания, предназначенные специально для этих целей. Рядом отечественных и зарубежных производителей разработана целая линейка схожих по конструкции устройств, отличающихся только выходной мощностью.

Все эти модели рассчитаны на включение различного количества монохромных светодиодных элементов (ленточек различной длины).

Для светодиодных лент 12 Вольт мощность на метр длины – это основной параметр, определяющий их выбор для конкретных целей. Его значение зависит от количества и типа используемых в ленте светодиодов. Для изделий марки SMD 3528, например, размещенные на одном метре 60 диодов потребляют суммарную мощность в 4,8 Ватта. Отсюда следует, что для работы 5-метровой ленты со светодиодами этого типа потребуется 24 Ватта. Поскольку БП выбирается всегда с небольшим запасом, в данном  случае подойдет питающее устройство с заявленной мощностью порядка 32 Ватта. С учетом этих особенностей выбора нужного показателя максимальное его значение может достигать сотен Ватт и более.

Области применения LED лент

Применение ленты для подсветки зеркала

Основная функция LED-устройств – организация искусственного освещения в конкретном помещении или за пределами строения. В данном случае светодиодная лента подменяет обычные лампочки, располагаясь по периметру потолка или в заранее размеченной зоне. Подобный подход к декорированию свободных пространств позволяет улучшить качество световой картины и равномерно осветить обслуживаемые объекты. Благодаря этому удается повысить комфортность пребывания людей в местах отдыха или в рабочей зоне.

Обычно для этих целей применяются ленты с элементами повышенной яркости, отличающиеся теплым белым свечением. Использование маломощных осветительных устройств, даже если они равномерно распределены по всему периметру, потребует установки дополнительного светильника.

В ряде случаев возможно отклонение от основного профиля. Это касается ситуации, когда элементы, входящие в осветительную ленточку, подходят для установки в автомобильные фары.

Использование в декоративных целях

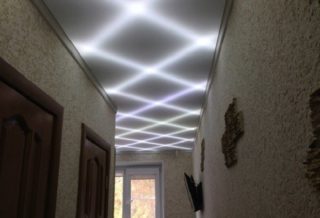

Светодиодная лента под натяжным потолком

Современные осветительные LED приборы пользуются большой популярностью в практике декорирования и широко применяются в следующих областях:

  • подсветка полок, строительных ниш и лестниц;
  • архитектурное зонирование рабочих пространств;
  • подсвечивание элементов ландшафтных зон, с имеющимися на них клумбами и деревьями;
  • декорирование фасадов зданий, а также отдельных архитектурных деталей.

Помимо этого к их помощи прибегают при необходимости акцентирования внимания на элементах окружающей обстановки: мебели, зеркалах, картинах и других предметах. Для удовлетворения постоянного спроса производителями разработано множество разновидностей светодиодных лент, в которых предусмотрены различные визуальные эффекты.

Одно из возможных применений led-изделий – использование в маркетинговых целях. Оригинальность исполнения трехцветных LED приборов способствует привлечению внимания потенциального покупателя. Они широко используются при оформлении внутренних пространств торговых залов, а также размещаемых на улице рекламных конструкций.

Светодиодная лента: особенности, преимущества, применение

Светодиодная лента применяется в самых различных сферах деятельности. Ее используют дизайнеры и обычные потребители. К преимуществам светодиодной ленты относится доступная цена, легкость монтажа и высокая надежность.

Особенности конструкции ленты

Строение светодиодной ленты определяет ее функции. По конструкции, это гибкая плата, на которой размещаются светодиоды, а также прочие вспомогательные элементы, которые нужны для нормального режима работы. Внутри основы лежат токопроводные дорожки из меди, по которым питание подается к светодиодам. Каждая из диодов имеет SMD-корпус. Наименование SMD означает прибор, который монтируется на определенную поверхность.

Удобство монтажа и транспортировки обеспечивается возможностью сматывать ленту в катушки. Чаще всего каждая из них имеет стандартную длину - 5 метров. Специфические ленты могут быть более короткими или наоборот, достигать длины 25 м. Концы ленты оснащаются проводами, необходимыми для ее подключения к сети. Тыльная сторона клейкая, что позволяет быстро и без особых усилий выполнить монтаж освещения.

Преимущества светодиодной ленты

Светодиодная лента намного надежнее многих других источников света. Благодаря применению в ней светодиодов достигается:

  • Длительный срок службы. Если соблюдать все требования к монтажу и условиям эксплуатации, лента способна прослужить около 50 000 часов. Это равняется примерно 8 годам беспрерывной работы. В течение этого периода интенсивность свечения не снижается более чем на 50 процентов. Лента, работающая в течение 8 часов ежедневно, не будет требовать замены примерно 20 лет.
  • Минимальное потребление энергии и практически 90-процентная экономия на счетах за электричество.
  • Безопасность использования и монтажа. Для работы ленты требуется незначительное напряжение, которое не опасно для жизни и не создает риска получения удара током. В процессе работы она не нагревается до высоких температур, поэтому обжечься об нее невозможно.
  • Экологичность. Светодиодный источник не содержит веществ, вредных для природы или человека. В нем нет ртути, как в люминисцентной лампе.

Также к преимуществам применения ленты относится:

  • Широкий ассортимент продукции. Ленты производятся в различных конфигурациях, они могут отличаться своей яркостью и представлены во всевозможных цветовых оттенках.
  • Возможность управлять освещением. Человек сможет самостоятельно менять уровень яркости, цвет источника, настраивать необходимый режим и применять ленту для целого экрана или цветомузыки.
  • Компактность. Лента может быть установлена там, где невозможно смонтировать прочие осветительные приборы.

Способы использования

Светодиодная лента по-настоящему универсальна в использовании:

  • Подсветка современных интерьеров. При помощи светодиодной ленты можно сделать интересный дизайнерский акцент в виде подсветки: контурной или декоративной. Выполнить особое равномерное засвечивание, подходящее для подвесных или витражных конструкций. Подсветка стен способна выгодно подчеркнуть особенности интерьера, а также может выступить в роли дежурного освещения, повышающего безопасность жилища.
  • Подсветка мебели. Для этой цели лента подходит идеально, ведь она обладает безопасным напряжением питания и имеет отличную гибкость.
  • Основное освещение. Светодиодной ленте под силу справиться и с такой задачей, нужно лишь верно выбрать мощность, а также систему подсветки.
  • Реклама. Различные конструкции могут быть освещены диодами. Лента станет подходящим элементом для создания букв, панелей, а также стендов. Ее использование – отличный шанс сделать надписи ярче и заметнее. Украсив ей витрину, можно представить товар в выгодном свете и подчеркнуть всю его привлекательность. Это особенно удобно при организации витрин для бижутерии, ювелирных украшений, продукции из хрусталя или стекла.
  • Подсветка авто. Каждый водитель желает, чтобы его средство передвижения было оригинальным. Светодиодная лента сможет сделать машину более привлекательной и безопасной. Для украшения авто отлично подойдет led лента с напряжением питания 12 В.
  • Подсветка архитектуры и элементов ландшафтного дизайна. Выгодно подчеркнуть красоту фасада или благоустройство парка поможет светодиодная лента. При этом лучше применять тип, имеющий высокую степень защиты, способный выдержать неблагоприятные условия.
  • Светодинамические эффекты. Лента, управляемая особыми контроллерами, позволяет устраивать полноценные световые представления. Такие декоративные решения обязательно привлекут взгляд и будут отлично смотреться в интерьере клуба, ресторана или убранстве праздника.
  • Дизайнерские светильники. Светодиодная лента, сочетающаяся со специальным алюминиевым профилем и экраном к нему, позволяет получать оригинальные светильники, а также полноценные светящиеся конструкции. Благодаря разнообразию профилей и широкому ассортименту экранов, можно создать осветительный прибор, который идеально впишется в интерьер.
Светодиодная лента имеет практически безграничные возможности.
