Монтаж вагонки на потолок

    Деревянная вагонка – недорогой, практичный и удобный материал, который прекрасно подходит для отделки поверхностей с внешней и внутренней сторон зданий.  Эти планки можно устанавливать как на стену, так и на потолок комнаты. Особенно уместно вагонка будет смотреться в интерьере строений из бруса или бревна, поэтому этот отделочный материал является одним из самых популярных у владельцев деревянных домов.



   Перед тем, как прикрепить вагонку на стену или потолок, обычно устанавливают каркас из деревянных брусков, выравнивающий эти поверхности. В случаях, когда стеновые или потолочные плоскости идеально ровные и их перепад не превышает 1 см, возможно крепление планок без каркаса. В данной статье рассмотрим монтаж вагонки на конкретном примере.

   В одной из комнат дома из бруса установлен черновой потолок из обрезной доски. Требуется закрепить на нём вагонку.



   Первым делом проверяют уровень потолка относительно поверхности земли. Для этого подойдёт или гидроуровень, или современный, лазерный. В данном случае воспользуемся лазерным нивелиром.

   Принцип его работы такой. Уровень устанавливается на треногу в центре комнаты и включается. На стене, на произвольной высоте от пола, появляется горизонтальная линия.

   Наша задача – сделать метки на стенах по всему периметру комнаты. Если нивелир мощный, он проецирует луч по всем четырём стенам, нам достаточно просто сделать отметки карандашом по линии. Если длина луча 2-3 метра, то уровень необходимо поворачивать вокруг своей оси и также сделать отметки на всех стенах.

   Отбив горизонтальную линию, рулеткой замеряют расстояние от неё до потолка в разных местах. Если высота всех точек равная, значит потолок ровный, если нет – делают обрешётку, выравнивающую его.

   В данном случае замеры показали, что потолок имеет перепад по высоте не более 1 см, что допускает монтаж вагонки без подвесной конструкции.

   Все деревянные материалы реагируют на изменение влажности воздуха. Если вагонка намокает, она увеличивается в размерах, и, наоборот, при высыхании даёт усадку. Поэтому при монтаже необходимо делать технологические зазоры около стен. Достаточно расстояния от 5 до 10 мм. Чтобы каждый раз не замерять технологический зазор, можно на стену прикрепить степлером демпферную ленту толщиной 10 мм.

   Производитель делает вагонку различной ширины: от 9 до 14 мм. В нашем случае были куплены планки шириной 14 см. Вагонка марки Штиль оптима, приобретенная в строительном магазине Леруа Марлен. Сразу отметим, что из 90 купленных планок 10 штук оказались бракованными. Получается, что производитель выпускает в продажу 11 % брака. Если вы планируете использовать вагонку этой марки, имейте это в виду. Справедливости ради заметим, что в магазине нам заменили бракованные планки на новые, но и в них процент брака оказался еще выше – из 10 штук 2 планки оказались непригодные к монтажу.

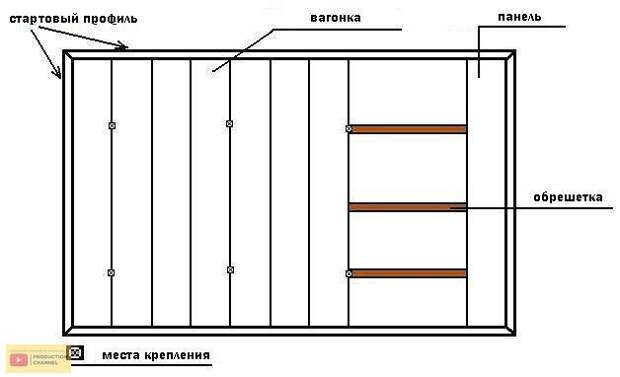

   Прикрепляют вагонку к потолку несколькими способами – с помощью саморезов, финишных гвоздей или кляймеров. В данном случае мы использовали саморезы и кляймеры. Толщина саморезов должна быть равна 2,5 мм, длина -25 мм. Эти размеры оптимальны для монтажа вагонки. Саморезы толщиной 3 мм раскалывают планку, поэтому для этих целей непригодны. Для вкручивания саморезов необходимо приобрести специальную биту.

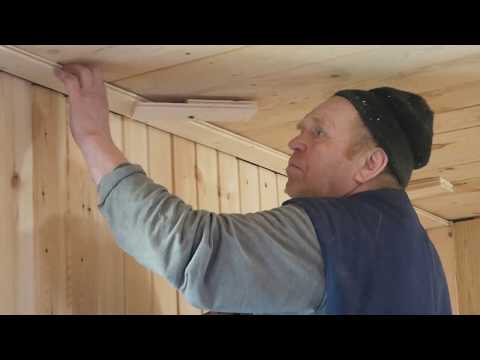

   Вагонку начинают прикреплять от угла комнаты. Сначала устанавливают первую планку, выдерживая компенсационный зазор от 5 до 10 мм. Её прикручивают саморезами к потолку на расстоянии 1-2 см от края. В дальнейшем шляпки саморезов закроются потолочным плинтусом. Затем саморезы вкручивают в паз планки, через 50-60 см друг от друга. Далее в паз вставляют следующую планку, подбивают её молотком, чтобы она плотно зашла в углубление, и тоже прикручивают саморезами в паз.

   Ещё один надёжный способ крепления вагонки – с помощью кляймеров. Это такие металлические скобы, с отверстием под гвоздь или саморез. Кляймеры бывают разного размера, он зависит от толщины вагонки. Для нашего случая понадобились скобы №4.

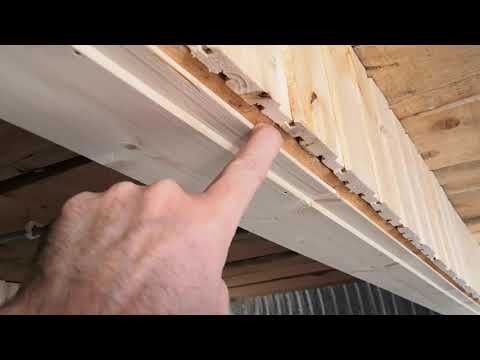

   Планка вставляется в паз предыдущей, а в её собственный паз устанавливается кляймер и фиксируется гвоздиками, которые идут в комплекте. Но более надёжный способ фиксации кляймеров – с помощью саморезов. Они намного надёжнее держат планку на потолке, к тому же вкрутить саморез шуруповёртом удобнее, чем вбивать в потолок финишный гвоздь.

   Чтобы работать было удобно, рекомендуется использовать монтажную сумку, в которую помещается шуруповёрт, молоток, саморезы и кляймеры. Она имеет несколько карманов, крепится на ремень, поэтому с её помощью можно крепить вагонку к потолку самостоятельно, не прибегая к помощи напарника, прося подать его какой-либо инструмент, пока вы находитесь на табуретке или стремянке.

   Планку за планкой закрепляем, и таким образом закрываем всю площадь потолка. Во время монтажа вагонки необходимо следить, чтобы планки не расходились, то есть чтобы между ними по всей длине было равное расстояние. В противном случае их придётся выравнивать, то есть искусственно увеличивать зазор на определённом участке.

   Последнюю планку мешает закрепить стена. Поэтому нужно замерить расстояние между стеной и предпоследней вагонкой, и отрезать её шириной, на 1 см меньше. Затем вставить в паз, поджать стамеской и закрепить саморезами. После этого необходимо снять демпферную ленту.

   Щели между стеной и вагонкой закрываются или плинтусами, или галтелями. Швы между торцами планок можно задекорировать деревянной раскладкой, фальшбалкой или обрезной доской, предварительно отшлифовав её до гладкого состояния и покрасив декоративным лаком.

  Комната, оформленная вагонкой, смотрится очень красиво, особенно если её выкрасить не прозрачным лаком, а краской светлых оттенков. Ухаживать за планками достаточно просто, время от времени протирая пыль влажной салфеткой.

   Если статья вам понравилась, поделитесь ей в соцсетях.

Как обшить потолок из вагонки своими руками

Читайте в статье:

• Виды каркаса для потолка
• Виды вагонки
  • Вагонка – панель
  • Евровагонка
  • Вагонка – Штиль
  • Вагонка – Американка
• Инструмент и материалы
• Как крепить деревянный каркас
• Металлический каркас
• Обшивка потолка вагонкой
• Пластиковая вагонка
• Потолочный плинтус

Потолки из вагонки смотрятся просто шикарно, в современном стиле и подчеркивают индивидуальный дизайн комнаты. Характерные полосы, которые образуются в результате отделки вагонки на потолок могут визуально сделать комнату более просторной, а потолки идеально ровными.

Последнее время вагонка стала популярным материалом и используется не только для обшивки стен, но и для отделки потолков. С ней легко работать и фактически каждый, кто не ленится сможет обновить свой потолок, задекорировав его вагонкой.

Виды каркаса для потолка

Первое, что каждый должен знать, что при монтаже вагонки на потолок необходимо сделать каркас. Основная задача каркаса – это отделение неровной и некрасивой поверхности от ваших будущих новых потолков. Так же каркас позволит вывести потолок в единую плоскость и обеспечит всей конструкции хорошую прочность.

Вагонка на потолок нашивается поверх каркаса, поэтому вам в любом случае понадобится обрешетка, кто бы что ни говорил. Сам каркас делается гораздо проще, чем каркас для потолков из гипсокартона. Можно использовать как металлический профиль, так и простые деревянные рейки.

Выбрать материал из которого изготавливать каркас очень просто. Здесь все будет зависеть от условий эксплуатации и от древесины из которой изготовлена сама доска. Для помещений где превышен уровень влажности лучше использовать для каркаса металлический профиль и обшивать потолки панелями ПвХ. Для кухни так же необходимо использовать именно металлический профиль, а отделочный материал – вагонку здесь уже можно применять.

Виды вагонки

В любых других помещениях каркас из деревянного бруса будет отличным решением. Его так же можно будет сочетать со многими материалами. Во вторых, сам процесс монтажа вагонки на деревянный каркас гораздо легче, чем на каркас из металлического профиля.

Вагонка – панель

Имитирует обычный деревянный брус и имеет более простую форму. Бывает как деревянной, так и пластиковой.

Евровагонка

Имеет более углубленное пазо-гребневое соединение и более увеличенный шип. Данная технология способствует лучшей вентиляции помещения, дренажа влаги и различных испарений. Чаще всего используется для фасадной обшивки. Для внутренней отделки используется чаще чем Вагонка-Штиль, так как по стоимости евровагонка гораздо дешевле.

Вагонка – Штиль

Материал имеет идеально гладкую поверхность, которая не имеет пазов – углублений на лицевой части доски. Применяется для внутренней отделки стен и потолков.

Вагонка – Американка

Имитирует укладку доски внахлест, в результате чего место стыка между досками отлично защищено от различных природных воздействий. Часто используется при наружной отделке.

Инструмент и материалы

При работе с вагонкой, да и вообще с деревом вам нужно держать при себе следующий набор инструментов, чтобы ваши потолки из вагонки были безукоризненными.

• Обычный молоток.
• Шуруповерт, либо дрель с отбойником.
• Уровень и строительный уголок.
• Точная рулетка.
• Электролобзик или ножовка.
• Ножницы по металлу, если каркас из металлопрофиля.

Сами материалы для потолков из вагонки необходимо подбирать согласно составленных ранее расчетов. Брус для деревянного каркаса можно использовать как от 20х20 и до 50х50 миллиметров.

Чем толще брус, тем ниже уровень ваших потолков. Вагонка будет прекрасно держаться и на каркасе сделанном из брусьев 20х20.

Для монтажа брусьев к потолку вам нужно приобрести пластиковые дюбеля которые идут совместно с шурупами. Длину необходимо определять исходя из толщины брусьев, самой вагонки, а так же той длины, которая будет утоплена в бетонное перекрытие. Шуруп должен отлично сидеть в плитах, а не держаться за них самым кончиком. Обычно берут шурупы с маркировкой 8х45 или же аналогичные анкера.

Если вы решили сделать каркас из металлического профиля, то здесь уже семейный бюджет будет опустошен гораздо больше. Так как количество составляющих каркаса гораздо увеличится и вам потребуется дополнительно:

• Направляющий профиль – UD.
• Профиль лежащий в основе каркаса – CD.
• Крепления “Краб” и “П”- образные крепления.
• Саморезы по металлу.

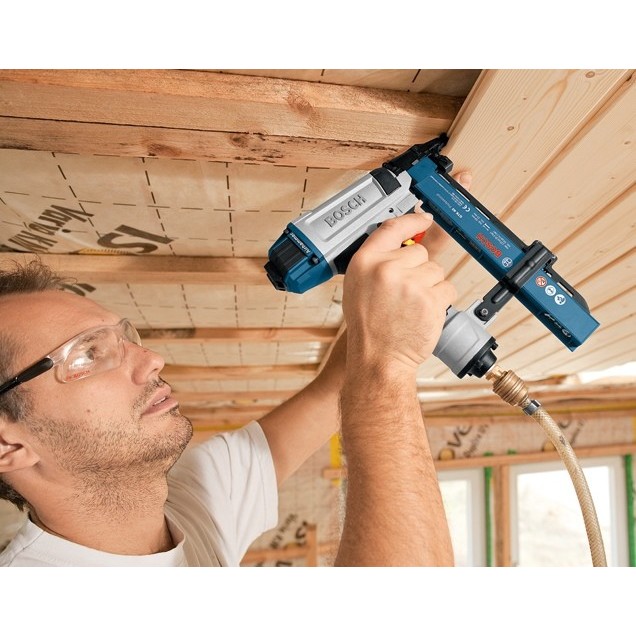

Для монтажа самой вагонки на каркас можно использовать строительный степлер, саморезы имеющие пресс-шайбу. Если каркас деревянный, то можно использовать обычные гвозди.

Как крепить деревянный каркас

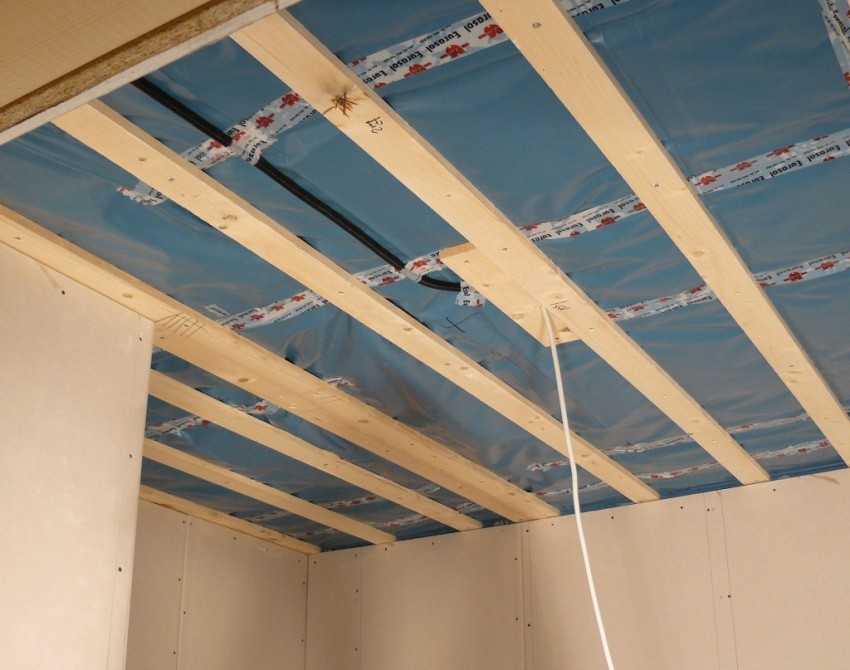

Первым делом необходимо сделать разметку будущего потолка из вагонки. Для этого нужно найти на вашем потолке самую низкую точку от которой сделать замер вниз по стене на 6-10 сантиметров и поставить первую отметку. Ее необходимо будет перенести на все стены используя водяной или лазерный уровень. Именно по данным отметкам вы будете выверять горизонтальность монтируемого каркаса для будущего потолка.

Используя деревянный брус или иные материалы из древесины помните, что их необходимо предварительно обработать против появления различных вредителей, гнили и для повышения пожарной безопасности.

Деревянные брусья монтируются к потолку строго перпендикулярно тому, как будет монтироваться сама вагонка. Шаг между брусьями не должен превышать более 100 сантиметров. Если отделочным материалом будут являться панели ПВХ, то шаг брусьев не должен превышать 60 сантиметров.

Если вы решили сделать потолок не только изысканным, но и усовершенствованным, например: уложить на потолок шумоизоляцию или же теплоизоляцию, то в данном случае шаг между брусьями должен быть в любом случае не более 60 сантиметров. Так как обычно так называемые “плиты” минеральной ваты или другого тепло- и звукоизоляционного материала имеют ширину так же 60 сантиметров. Нижняя грань всех брусьев должна быть параллельно вашему полу и на одном уровне с остальными брусьями. Обязательно используйте водяной уровень.

Вдоль двух стен крепим два бруса с разных сторон. Расстояние от них до стены не должно превышать 15 сантиметров. выверяем четко уровень не только посередине, но и по краям брусьев. Далее с шагом в 60 сантиметров продолжаем монтировать брусья проверяя свою работу с помощью уровня в разных точках. В местах, где брус отстает от потолка в связи с искривлением, необходимо обязательно подложить деревянные подкладки, которые можно изготовить из остатков самого бруса. Далее натягиваем леску и по ней крепим весь каркас для потолка из вагонки.

Если вы не уверены в надежности изготовленной вами конструкции, то можно установить дополнительные поперечные брусья, которые обеспечат так же и жесткость всей конструкции. Усилить можно и исключительно в тех точках, где по вашему замыслу будут устанавливаться светильники или другие элементы. Обязательно перед монтажом бруса, проводится вся необходимая проводка. Вот и весь принцип изготовления деревянного каркаса для потолков из вагонки.

Металлический каркас

Как всем известно металлический профиль для создания различного рода потолков универсален и подходит абсолютно для любого отделочного материала. Сам каркас и его система монтажа будет точно такая же как при создании каркаса для навесных одноуровневых потолков из гипсокартона. Поэтому я не особо хочу повторяться, все описано в статье.

Обшивка потолка вагонкой

Вагонка изготовленная из древесных пород или из МДФ будет укладываться на потолок одинаково. Все доски нужно подготовить и нарезать по размеру идентичному расстоянию между стенами. Так же необходимо учесть и небольшой зазор в 5 миллиметров между вагонкой и стенами, чтобы обезопасить себя от теплового расширения. Если вы не совсем уверены в том, что ваши стены ровные, то обрезать каждую ламель вагонки лучше под конкретное место.

Если вы планируете монтировать вагонку на потолок с помощью саморезов, то обязательно заранее просверлить отверстия, иначе от шурупов будут образовываться трещины. Если же используете гвозди, то необходимо использовать добой, чтобы молотком не повредить замок и лицевую часть доски.

Когда ваш потолок из вагонки будет находиться процессе набора, нужно обязательно отметить все места для будущих светильников и прорезать отверстия для проводов. После того, как потолок уже будет готов, прорезать отверстия будет сложнее, так как будет риск повреждения.

Последнюю полосу вагонки обычно устанавливают с помощью клинышков. Их аккуратно необходимо вбить между стеной и последней доской вагонки и равномерно подбивая, вгонять доску в замок. Если же доска по ширине гораздо шире, чем оставшееся отверстие, то нужно ее разрезать по всей длине с помощью ножовки или электролобзика. Дополнительно садить вагонку на клей не стоит, так как у вас и так получится долговечная и прочная конструкция.

Пластиковая вагонка

Принцип монтажа пластиковой вагонки на потолок будет такой же как и при укладке деревянных ламелей. Главное отличие будет только в том, что первая доска пластиковой вагонки и каждая последующая должны вставляться в специальные направляющие для панелей ПВХ. Направляющие имеют паз в форме буквы “П” в котором все торцы панелей буду спрятаны.

Сейчас частенько изготавливают потолочные плинтуса, которые уже изначально имеют данный паз. Есть и разборная конструкция в форме буквы “Г”, которая состоит из двух деталей. Первую деталь монтируют перед тем как обшить каркас вагонкой, а вторую деталь просто защелкивают в конце отделки потолка. В результате общий уровень потолка будет определен предварительно собранным каркасом. А вот при монтаже вагонки необходимо следить, чтобы все полосы более плотно прилегали к установленным направляющим и не расходились между собой в местах соединения.

Потолочный плинтус

После того, как работы по отделке потолков вагонкой завершены, нужно закрепить по периметру вашего нового потолка уголок или декоративный плинтус. Плинтус скроет все зазоры между стенами и вагонкой. Монтируется плинтус обычно жидкими гвоздями. Так же существуют специальные клипсы.

Потолок из вагонки

Watch this video on YouTube

Если есть желание, то вагонку можно покрыть лаком в несколько слоев, а так же с помощью морилки придать необходимый потолку оттенок. И только после этого можно наслаждаться видом вашего потолка, работу над которым можно считать полностью законченной. Потолок из вагонки это не только декоративное украшение комнаты, но и более легкий вариант отделки.
