Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока.
   Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.

2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
   Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.

3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
   Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.

5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.


7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.

8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.

9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.



Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т. д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляции

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м³/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м³/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м³/ч на человека;

– для жилых комнат 20 м³/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м³/ч;

– для кухонь 10 м³/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

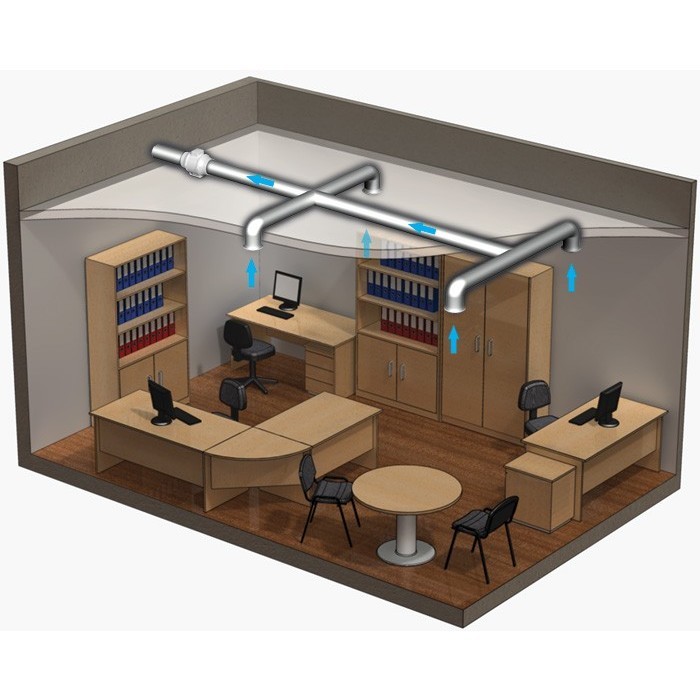

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м². Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы.  Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.

Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м³/ч.

Название	Ед. измерения	Вариант I	Вариант II
Воздухообмен	м3/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и  рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49



*Формулы , используемые для расчетов

Q = G * C_p * ( t_вн — t_нар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т. е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

• включением и отключением системы
• производительностью системы (обычно 3-5 режимов по скорости)
• температурой приточного воздуха
• режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.

Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.

Пульт управления ПВУ

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др.

, где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы


Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.

Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

Принудительная вытяжная вентиляция в квартире и доме

Содержание

• 1 Для чего нужна принудительная вытяжная вентиляция
• 2 Принцип работы
• 3 Особенности принудительной смены воздуха
• 4 Установка принудительной вытяжной вентиляции
• 5 Принудительная вытяжная вентиляция в доме и квартире
• 6 Как проверить или работает вентиляция
• 7 Расчет принудительной вытяжной вентиляции в квартире

Для чего нужна принудительная вытяжная вентиляция

Если естественной замены воздуха недостаточно для комфортного проживания в квартире или доме, то принудительная вытяжная вентиляция необходима. Современные дома, как правило, герметичны. Закрытые пластиковые окна не пропускают свежий воздух с улицы.

Отработанные воздушные массы выводятся в канал вытяжки, а свежая порция не поступает. Таким образом, естественная вентиляция остается ненадежной. В зимнее время не редко промерзает весь подъезд и вместе с ним замерзает и вытяжная труба. Воздух в ней не прогревается и практически не поднимается. Прекращается приток.

Принцип работы

В стандартных многоэтажных домах каналы вытяжек не чистятся десятилетиями, они забиты грязью и пылью. Эффективность естественной вытяжки сведена к минимуму.

Зачастую естественная вентиляция уменьшается из-за сложных погодных условий. Например, при сильном ветре отработанным воздушным массам сложно покинуть вытяжную трубу, они задуваютсяобратно в помещение.

Работа естественной вентиляции остается зависящей от многих факторов: температуры на улице, силы и направления ветра, состояния вентиляционной системы, воздухопроницаемости окон и стен. Контролировать эти факторы невозможно, как и саму естественную вентиляцию.

Поэтому в частных домах и городских квартирах рекомендуется к установке принудительная приточно-вытяжная вентиляция, создающая воздухообмен. Она представляет собой эффективную современную установку, которая рассчитывается для помещений различного целевого назначения.

Оборудование соответствует площади и конструктивным особенностям жилья, обеспечивает циркуляцию воздуха, нормализует влажность и уровень углекислого газа.

Особенности принудительной смены воздуха

Искусственная вентиляция устанавливается в случаях:

1. Если организовать естественное движение воздушных масс проблематично.
2. Если комбинированная и естественная вентиляция неэффективны.

В принудительной вентиляции циркуляция воздушных масс реализуется посредством специализированного оборудования.

Тип устройства зависит: от площади и высоты помещения, его конфигурации, целевого назначения. Подключается система фильтрации, подающая чистый воздух,  а в жаркое время года система кондиционирования.

Установка принудительной вытяжной вентиляции

Обустройство принудительной вентиляции реализуется следующими путями:

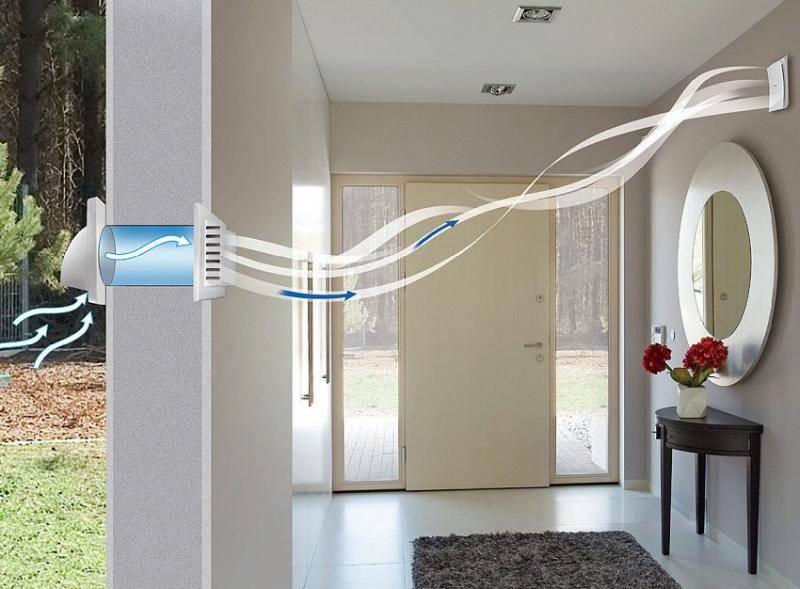

1. Установка отдельных приточных клапанов, через которые подается воздух, дополняется монтажом вытяжных вентиляторов, выводящих отработанные воздушные массы в вентиляционный канал. Оба устройства механически нагнетают воздушные потоки.
2. Разработаны и полностью автоматизированные модели, в которых есть специальные датчики, показывающие температуру и уровень влажности, и прекращающие работу при соблюдении заданных условий, что дает возможность экономить электроэнергию. Необходимо отметить, что бытовые вытяжные вентиляторы маломощны. Зачастую их недостаточно для обслуживания помещений значительной площади.
3. Для больших площадей выбираются наборные системы. Такие крупногабаритные установки монтируются в помещениях производственного типа. Компактные модели крепятся под потолком, если потолки достаточно высокие.
4. Моноблочная вентиляция с рекуперацией представляет собой автоматизированное устройство со встроенным вентилятором для вытяжки и нагнетания воздуха, его фильтрации, грубой и тонкой очистки, со встроенным калорифером и охладительной системой. Как правило, кроме автоматической защиты от перегрузок такие системы имеют дистанционное управление.



Принудительная вытяжная вентиляция в доме и квартире

В квартире сконструировать с нуля систему вентилирования довольно проблематично. Кроме того, что составление проекта потребует необходимых расчетов, необходимо учитывать, что квартира – это законченный построенный объект, в которой уже предусмотрена система смены воздуха в виде окон и вытяжки (душника). Поэтому ее можно только дополнить, реорганизовать.

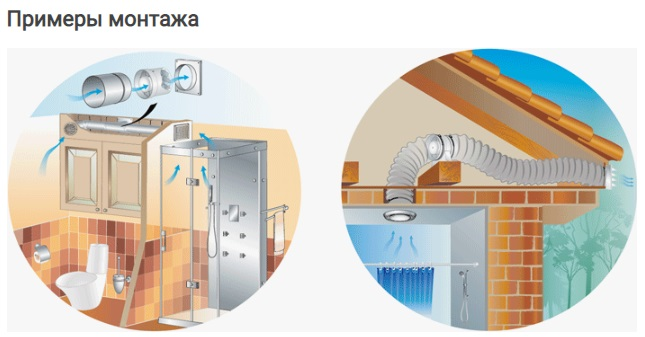

Самый простой вариант улучшения для квартир подразумевает монтаж вытяжных вентиляторов и приточных клапанов. Следует избегать установки вытяжек высокой производительности, несоразмерных с площадью квартиры, потому что воздух будет разряжаться и появятся сквозняки.  Для организации воздухообмена приточная установка должна подавать такие же объемы, что и забирает вытяжная. Для правильного подбора систем необходим расчет. Параметры вытяжных устройств и вентиляторов в соответствии с полученным в расчетах воздухообменом регламентируются СНиП.

Чаще всего вытяжки в квартире устанавливаются на кухне, в туалете, в ванной. В частном же доме можно предусмотреть моноблочную вентиляцию еще на стадии создания проекта, учитывая необходимость крепления вытяжного и приточного вентиляционных каналов к устройству.  Вытяжка идет по воздуховоду, ведущему на крышу, на его выходе можно закрепить дефлектор, повышающий эффективность работы.

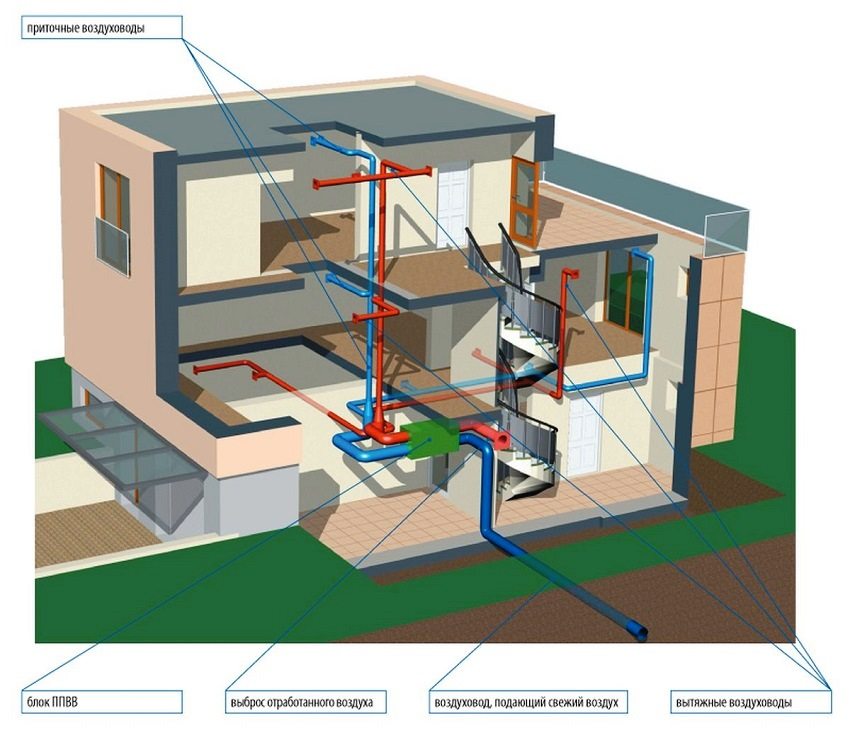

Принудительная вентиляция в частном жилом доме обеспечивается по всему объему. Приток воздуха происходит при помощи  установки вентиляционного канала, подведенному к моноблочному устройству. При этом приточный и вытяжной поток не смешиваются, потому что каждый движется по своему каналу. Однако, благодаря рекуператору, встроенному в систему, между потоками происходит теплообмен. Такая конструкция системы экономит электроэнергию, затрачиваемую зимой на отопление помещения. Из-за немалой стоимости такое оборудование оправдано для больших площадей, где позволяет сэкономить до 25% затрат электроэнергии на отопление помещений.  Таким образом, установка принудительной вентиляции с рекуператором обеспечивает приемлемый уровень влажности, высокую степень очистки и экономит средства.

Как проверить или работает вентиляция

Чтобы определить правильно ли работает вытяжка в квартире необходимо приблизить к вентиляционной решетке свечу или зажженную спичку. Если пламя потянется в сторону решетки – вентиляционная система настроена правильно. Если пламя горит вверх, то система требует немедленного вмешательства. Необходима установка собственной индивидуальной системы проветривания.

Расчет принудительной вытяжной вентиляции в квартире

Если необходима принудительная вытяжная вентиляция в квартире, то необходимо реально учитывать потребности помещения и произвести расчет.

Расчет воздухообмена для квартиры:

L = n*S*H,

H –высота квартиры в метрах;

S – площадь, обслуживаемого помещения, в метрах квадратных;

n – кратность (сколько раз в течении часа должна произойти замена воздуха).

Мощность приточной системы должна примерно соответствовать мощности вытяжной.

Подбирая систему для квартиры необходимо учитывать микроклимат в помещении, а именно основные параметры: влажность, уровень углекислого газа, создающего духоту и температуру. Контроль и настройка каждого параметра дают возможность создать комфортный и уютный микроклимат. В современных системах настройка по параметрам производится просто,  с помощью удобного и понятного интерфейса.

Принудительная принудительная подача/естественная вытяжка

В прошлом месяце мы рассматривали принудительную принудительную подачу/принудительную вытяжку с электроприводом в нашей первой установке из серии общепромышленной вентиляции. В этом месяце мы рассматриваем систему принудительной приточной/естественной вытяжной вентиляции с электроприводом, в которой используются моторизованные приточные вентиляторы и естественные вытяжные вентиляционные отверстия (часто называемые гравитационными вентиляционными отверстиями).

Как правило, приточные вентиляторы монтируются по периметру стены здания на высоте от 8 до 10 футов над полом с переключателем, который нагнетает воздух обратно на уровень пола. В крыше здания монтируются естественные вытяжные форточки. Естественные вытяжные вентиляционные отверстия могут иметь форму вытяжного вентилятора, непрерывного ребристого вентиляционного отверстия или низкопрофильного теплового вентиляционного отверстия. Тип вентиляционного отверстия, который вы выберете, будет зависеть от того, что лучше всего работает для обеспечения низкого перепада давления и большого объемного потока воздуха из здания, в то же время предотвращая попадание дождя или снега в здание.

Установленные на крыше естественные вытяжные вентиляционные отверстия расположены в стратегических зонах над процессами с высоким выделением тепла. Свежий воздух подается в зоны с наибольшим нагревом приточными вентиляторами, а естественный подъем горячего воздуха выбрасывается из здания через естественные вытяжные вентиляционные отверстия, установленные на крыше. В сочетании с установленными на колонне вентиляторами свежий наружный воздух может проходить через критически важные рабочие зоны на расстоянии сотен футов от настенных вентиляторов.

Для зимней вентиляции можно использовать устройства подпитки воздуха с прямым нагревом или обогреватели для дополнительного обогрева рабочей зоны. Однако, как правило, система принудительной подачи/естественной вытяжки с электроприводом используется, когда в здании слишком много тепла. Таким образом, зимнее отопление часто достигается просто отключением нескольких приточных вентиляторов и закрытием заслонки на естественных вытяжных форточках.

Под давлением

Этот тип системы следует использовать только для создания положительного давления внутри здания. Если есть другие источники технологического выхлопа, то объем приточного вентилятора должен компенсировать этот дополнительный выхлоп. Примером этого может быть машинное отделение или котельная, где воздух для горения забирается из помещения. Приточные вентиляторы должны подавать в помещение достаточное количество воздуха для горения, а также достаточное количество воздуха для вентиляции, иначе в системе может возникнуть отрицательное давление, что приведет к тому, что естественные вытяжные отверстия станут естественными приточными и, возможно, втянут дождевую воду. .

Необходимо также позаботиться о наличии надлежащей естественной вытяжки, чтобы не создавать избыточное давление в здании, которое может создать проблемы с работой люков.

Это становится сложным балансированием, но эта система обычно и успешно используется в промышленных зданиях с чрезвычайно высокими источниками тепла, где желательна система принудительной вентиляции, таких как машинные отделения, котельные, литейные цеха, кузнечные цеха, производство стали и даже некоторые отрасли пищевой промышленности.

Свежий воздух может подаваться с помощью приточных вентиляторов, оснащенных фильтрами для поддержания чистоты внутри здания и положительного давления в здании, необходимого для производства пищевых продуктов или в условиях высокой запыленности.

Преимущества

Что касается других преимуществ:

• Система с принудительной подачей/естественной вытяжкой не зависит от преобладающих ветров, чтобы эффективно работать все время.
• Уменьшается весовая и ветровая нагрузка на конструкцию крыши здания за счет естественной вытяжки.
• Может быть гарантирована общая скорость воздухообмена в здании и положительное давление в здании.
• В зависимости от скорости воздухообмена температура во всем здании будет максимально приближена к температуре наружного воздуха.
• Рабочие чувствуют поток воздуха, который летом обеспечивает ощутимый охлаждающий эффект.
• С добавлением некоторых приточных вентиляторов в качестве подпитки нагретым воздухом с прямым нагревом люди могут оставаться в тепле и сухости даже зимой, что повышает производительность и здоровье.

ДОСТУПЕН ЛИ СИСТЕМА ВЕНТИЛЯЦИИ ДАННОГО ТИПА СНИЖЕНИЯ ШУМА?

Да, очень часто приточные вентиляторы акустически обрабатываются таким образом, чтобы комбинированный шум от вентилятора и от оборудования внутри здания соответствовал установленному уровню шума на некотором расстоянии от здания. Кроме того, при правильном типе естественной выхлопной системы акустическая обработка не является проблемой.

РЕЗЮМЕ

Принудительная подача/естественная вытяжка с электроприводом – отличный способ вентиляции промышленного здания. Система разработана таким образом, что скорость вентиляции не зависит от внешних условий, таких как ветер, температура наружного воздуха, высота здания, перепады температур и т. д.

Способность всегда поддерживать положительное давление в здании с помощью этого типа вентиляционной системы представляет особую ценность для многих отраслей промышленности.

Цель правильно вентилируемого помещения достигается: снижение температуры внутри здания, предотвращение накопления внутреннего тепла, создание внутренней рабочей среды, максимально приближенной к температуре наружного воздуха, и оптимизация движения воздуха для комфорта персонала.

Правильно вентилируемое промышленное помещение будет иметь кратность свежего воздуха, способствующую комфорту людей и требованиям к оборудованию.

При использовании системы с принудительной подачей/естественной вытяжкой первоначальные затраты на оборудование, эксплуатационные расходы и долгосрочные затраты на техническое обслуживание значительно меньше, чем в случае с системой с принудительной подачей/принудительной вытяжкой или кондиционированием воздуха.

В следующей установке этой серии мы обсудим естественную подачу/механическую принудительную вытяжку воздуха.

Если у вас есть вопросы о вашей собственной системе вентиляции, не стесняйтесь обращаться к экспертам по вентиляции в Eldridge.

1-Введение: Ответы по охране труда

Ответы по охране труда Информационные бюллетени

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и болезней до эргономики и продвижения на рабочем месте. ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

Что рассматривается в этом документе?

Этот документ представляет собой введение в промышленную вентиляцию. Он является частью серии документов по этой теме.

1. ВВЕДЕНИЕ
2. Единицы и меры
3. DUCTS
4. FANS
5. HOODS
6. Устройства для очистки воздуха
7. Установка и обслуживание (общие)
8. Прудо0030

Приведенные выше документы не охватывают качество воздуха в помещении и общую вентиляцию, используемую в офисах, домах и других непромышленных помещениях. Дополнительную информацию см. в документе «Ответы по охране труда» «Качество воздуха в помещении — общие сведения».

Что такое промышленная вентиляция?

Вентиляция – это механическая система в здании, которая подает «свежий» наружный воздух и удаляет «загрязненный» воздух из помещений.

Вентиляция на рабочем месте используется для контроля воздействия переносимых по воздуху загрязняющих веществ. Он обычно используется для удаления загрязняющих веществ, таких как пары, пыль и пары, чтобы обеспечить здоровую и безопасную рабочую среду. Вентиляция может осуществляться естественным путем (например, открытие окна) или механическими средствами (например, вентиляторами или воздуходувками).

Промышленные системы предназначены для удаления (вытяжки) и подачи (забора) определенного количества воздуха с определенной скоростью (скоростью), в результате чего удаляются нежелательные загрязнения. Хотя все системы вентиляции следуют одним и тем же основным принципам, каждая система разработана специально для соответствия типу работы и скорости выброса загрязняющих веществ на данном рабочем месте.

Зачем нужна промышленная система вентиляции?

Вентиляция считается «техническим средством контроля» для удаления или контроля загрязняющих веществ, выделяемых в рабочей среде внутри помещений. Это один из предпочтительных способов контроля воздействия загрязнителей воздуха на сотрудников.

Другие способы борьбы с загрязняющими веществами включают:

• отказ от использования опасных химических веществ или материалов,
• замену менее токсичными химическими веществами,
• изменение процесса или
• изменение методов работы.

Для чего нужна система вентиляции?

Вентиляция служит четырем целям:

1. Обеспечивает непрерывную подачу свежего наружного воздуха.
2. Поддерживайте комфортную температуру и влажность.
3. Снижение потенциальной опасности возгорания или взрыва.
4. Удаление или разбавление переносимых по воздуху загрязняющих веществ.

Из каких частей состоит система промышленной вентиляции?

Система промышленной вентиляции состоит из двух основных частей: системы подачи свежего воздуха и системы вытяжки.

В целом приточная система представляет собой систему отопления, вентиляции и кондиционирования воздуха (ОВКВ) и состоит из:

• воздухозаборника,
• оборудования для фильтрации воздуха,
• оборудование для обогрева/охлаждения,
• вентилятор,
• воздуховоды,
• воздухораспределительные регистры.

Вытяжная система состоит из:

• воздухозаборной зоны,
• каналов для перемещения воздуха из одной зоны в другую,
• воздухоочистительного устройства,
• вентилятора(ов) для подачи наружу воздух и отводить загрязненный воздух в помещении, а также
• выпускных труб.

В серии документов по промышленной вентиляции рассматриваются элементы вытяжной системы.

Каковы основные типы систем вентиляции?

Существует два типа механических систем вентиляции, используемых в промышленных условиях:

Общепромышленная вентиляция снижает концентрацию загрязняющих веществ в воздухе или регулирует количество тепла, аккумулируемого в жарких промышленных условиях, путем смешивания (разбавления) загрязненный воздух свежим, чистым, незагрязненным воздухом. Эта система вентиляции также известна как вентиляция с разбавлением 9.0012 .

Местная вытяжная вентиляция улавливает загрязняющие вещества у источника или очень близко от него и выбрасывает их наружу.

Каковы основные особенности вентиляции с разбавлением?

Рассеивающая вентиляция обеспечивает подачу и удаление больших количеств воздуха в зону или здание и обратно. Обычно это большие вытяжные вентиляторы, размещенные в стенах или на крыше здания.

Рассеивающая вентиляция контролирует выбросы загрязняющих веществ, образующихся на рабочем месте, путем вентиляции всего рабочего места. Использование общей вентиляции в некоторой степени распределяет загрязняющие вещества по всему рабочему участку и, следовательно, может воздействовать на людей, находящихся далеко от источника загрязнения.

Рассеивающая вентиляция может быть более эффективной, если вытяжной вентилятор расположен рядом с незащищенными рабочими, а подпиточный воздух расположен позади рабочего, чтобы загрязненный воздух отводился из зоны дыхания рабочего. На рисунках с 1 по 4 показаны примеры оптимальной компоновки системы вентиляции, а на рисунке 5 — плохая схема разбавляющей вентиляции.

При использовании для контроля химических загрязнителей разбавление должно быть ограничено только ситуациями, когда:

• количество образующихся загрязнителей не очень велико,
• их токсичность относительно умеренная,
• рабочие не выполняют свои задачи в непосредственной близости от источника загрязнения, а
• скорость выброса загрязняющих веществ относительно равномерна.

Поэтому рекомендуется использовать вентиляцию с разрежением для контроля химических веществ, за исключением растворителей с допустимой концентрацией воздействия более 100 частей на миллион.

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4
Рисунки с 1 по 4: Примеры рекомендуемых схем вентиляции

Рисунок 5
Пример нерекомендуемой схемы вентиляции

Каковы ограничения вентиляции с разбавлением?

В качестве метода защиты рабочих важно знать, что разбавляющая вентиляция:

• Не полностью удаляет загрязняющие вещества.
• Нельзя использовать для высокотоксичных химикатов.
• Не эффективен для пыли или паров металлов или большого количества газов или паров.
• Требуется подогрев или охлаждение большого количества подпиточного воздуха.
• Не эффективен при выбросах газов или паров или нерегулярных выбросах.

Обычные «напольные» или «настольные» вентиляторы также иногда используются в качестве метода вентиляции, но эти вентиляторы обычно разносят загрязняющие вещества по рабочей зоне, не контролируя их эффективно. Открытие дверей или окон можно использовать в качестве разрежающей вентиляции, но опять же, этот метод ненадежен, поскольку движение воздуха не контролируется.

Как общее примечание, воздушный или «объемный» расход при вентиляции с разрежением в значительной степени зависит от того, насколько быстро загрязняющие вещества попадают в воздух, а также от эффективности процесса смешивания свежего воздуха и воздуха рабочего помещения.

Что такое местная вытяжная вентиляция?

Местная вытяжная система используется для контроля загрязнителей воздуха путем их улавливания в источнике или рядом с ним, в отличие от вентиляции с разбавлением, которая позволяет загрязнителю распространяться по всему рабочему месту. Местная вытяжка, как правило, является гораздо более эффективным способом контроля высокотоксичных загрязняющих веществ до того, как они достигнут зон дыхания рабочих. Этот тип системы обычно является предпочтительным методом управления, если:

• Загрязнители воздуха представляют серьезную опасность для здоровья.
• Образуется большое количество пыли или дыма.
• Увеличение затрат на отопление из-за вентиляции в холодную погоду вызывает озабоченность.
• Источников выбросов немного.
• Источники выбросов находятся вблизи зон дыхания рабочих.

В общем, локальная вытяжная система работает аналогично бытовому пылесосу со шлангом как можно ближе к месту, где может образоваться грязь.

Что входит в состав местной вытяжной вентиляции?

Местная вытяжная система состоит из пяти основных элементов (см. рис. 6):

• «Колпак» или отверстие, которое захватывает загрязняющее вещество в источнике.
• Воздуховоды, по которым транспортируются содержащиеся в воздухе химические вещества через систему (вытяжной воздух) и рециркулирующий воздух.
• Устройство очистки воздуха, удаляющее загрязнения из движущегося в системе воздуха (требуется не всегда).
• Вентиляторы, которые перемещают воздух по системе и выпускают отработанный воздух наружу.
• Вытяжная труба, через которую выбрасывается загрязненный воздух.

Рисунок 6
Компоненты местной вытяжной вентиляции

Как узнать, какой тип системы вентиляции лучше всего подходит для моего рабочего места?

Все системы промышленной вентиляции при правильном проектировании должны обеспечивать долгосрочную защиту работников. В следующей таблице сравниваются два типа вентиляции, разбавляющая и местная вытяжка.

Comparison of Ventilation Systems
Dilution Ventilation		Local Exhaust Ventilation
Advantages	Disadvantages	Advantages	Disadvantages
Usually lower equipment and installation расходы.	Не полностью удаляет загрязнения.	Улавливает загрязняющие вещества в источнике и удаляет их с рабочего места.	Более высокая стоимость проектирования, установки и оборудования.
Требует меньше обслуживания.	Нельзя использовать для высокотоксичных химикатов.	Единственный выбор для высокотоксичных химикатов в воздухе.	Требуется регулярная очистка, проверка и техническое обслуживание.
Эффективный контроль малых количеств малотоксичных химикатов.	Неэффективен для пыли или паров металлов или большого количества газов или паров.	Может работать со многими типами загрязняющих веществ, включая пыль и пары металлов.
Эффективный контроль легковоспламеняющихся или горючих газов или паров.	Требуется большое количество нагретого или охлажденного подпиточного воздуха.	Требуется меньший объем подпиточного воздуха, поскольку выбрасывается меньшее количество воздуха.
Наилучшая вентиляция для мобильных или рассеянных источников загрязнения.	Неэффективен для обработки выбросов газов или паров или нерегулярных выбросов.	Меньше затрат на электроэнергию, так как требуется меньше подпиточного воздуха для нагрева или охлаждения.

Вообще какие ограничения есть у любой вентиляционной системы?

Некоторые ограничения включают:

• С течением времени системы изнашиваются из-за накопления загрязняющих веществ в системе, особенно в фильтрах.
• Требует постоянного обслуживания.
• Для раннего выявления проблем и принятия корректирующих мер необходимы регулярные и стандартные испытания.
• Только квалифицированные специалисты должны вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.

Ниже приведен пример изменений, которые могут повлиять на работу системы:

Рисунок 7
Добавление ответвления вытяжного канала

При добавлении дополнительного ответвления к существующему воздуховоду местная вытяжная вентиляция будет втягивать систему с нового места. Это уменьшит поток воздуха из других мест, которые находятся дальше от вытяжного вентилятора. Это повлияет на поток воздуха через всю систему вентиляции. Это изменение приведет к быстрому засорению системы и к вытяжке воздуха через все воздуховоды, чего может оказаться недостаточно для удаления загрязняющих веществ.

Что нужно знать о подпиточном воздухе?

Важным аспектом местной вентиляции, который иногда упускают из виду, является необходимость обеспечения достаточного количества воздуха для замены воздуха, удаляемого с рабочего места. Если при вытяжке больших объемов воздуха не обеспечивается достаточное количество подпиточного воздуха, рабочее место «голодает» по воздуху и создается отрицательное давление.

Отрицательное давление на рабочем месте увеличивает сопротивление вентиляционной системы, заставляя ее перемещать меньше воздуха. Воздух также будет проникать в здание через щели вокруг дверей или окон или другие небольшие отверстия, чтобы попытаться «уравнять» скорость удаляемого воздуха. В результате рабочие зимой могут подвергаться воздействию холодного воздуха, что может привести к дополнительным расходам на отопление.

Один из способов определить, находится ли помещение под отрицательным давлением, — открыть дверь примерно на 3 миллиметра и подержать дымовую трубу (или другой предмет, выпускающий дым) перед отверстием. Если дым втягивается в помещение, значит, в помещении отрицательное давление. Если дым выталкивается из помещения, в помещении создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и снаружи.

Еще один способ определить, находится ли здание под избыточным отрицательным давлением, — открыть дверь, которая выходит наружу. Если вам приходится сильно тянуть (или толкать изнутри), чтобы открыть дверь, значит, здание находится под отрицательным давлением (внешнее давление выше, чем внутри, и дверь закрывается).

Для подачи свежего, незагрязненного воздуха снаружи следует использовать отдельный приточный вентилятор, расположенный вдали от вытяжных вентиляторов. Этот воздух должен быть чистым и нагреваться зимой или охлаждаться летом по мере необходимости.

Документ последний раз обновлялся 1 сентября 2016 г.

Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.

Что нового

Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.

Нужна дополнительная помощь?

Свяжитесь с нашей информационной линией безопасности

905-572-2981

Бесплатный номер 1-800-668-4284
(в Канаде и США)

Расскажите нам, что вы думаете

Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.
