Подготовка проема для секционных ворот. Рекомендации специалистов

РЕКОМЕНДАЦИИ ПО ПОДГОТОВКЕ ПРОЁМА
ДЛЯ УСТАНОВКИ СЕКЦИОННЫХ ВОРОТ


Качество работы и долговечность секционных ворот сильно зависит от качества проема, на который устанавливается конструкция. Причина этого в том, что существует достаточно много точек крепления рамы ворот к конструкции здания, и если проем далек от идеала, то закрепить раму точно, не изгибая ее, достаточно сложно. А из-за изгиба рамы ворот возникает перекос панелей, затрудненный ход по направляющим, щели и повышенный износ торсионного механизма.
Для того чтобы определить возможность установки ворот, качество проема, выявить его недостатки и правильно подготовить для установки ворот, необходимо знать, как правильно измерить и на что обратить внимание при замере.

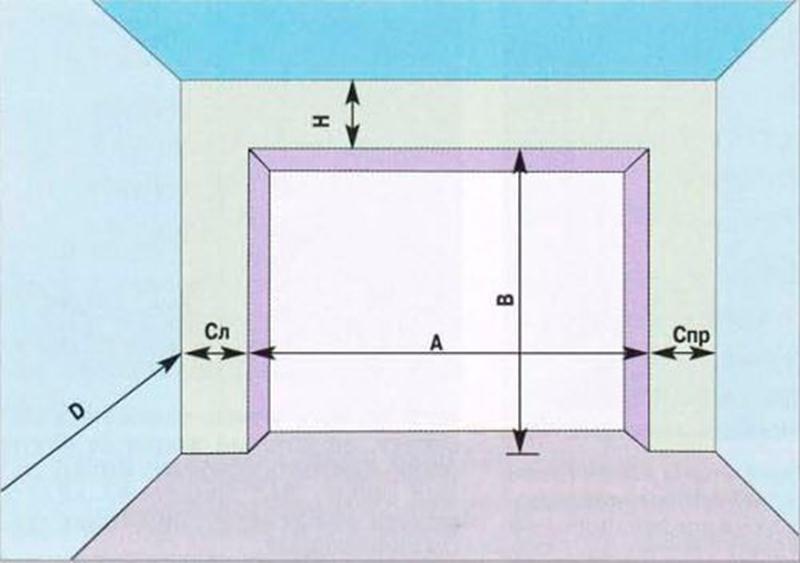

Параметры проема (рис. 1)

Параметры проема

B — ширина проема в свету
H — высота проема в свету
b1 — заплечик левый — расстояние от края проема в свету до левой стены помещения

b2 — заплечик правый — расстояние от края проема в свету до правой стены помещения
h — притолока — расстояние от верхней части проема в свету до потолка
D — глубина помещения — расстояние от притолоки до задней стены помещения

Секционные ворота это рамная конструкция, которая устанавливается на проем изнутри помещения (накладной монтаж). Поэтому необходимо знать четкие параметры проема и помещения в целом.

1.     Определение ширины и высоты проема.
Рекомендуется снять размер с трех мест проема по ширине и двух по высоте, то есть по краям и в середине, и выбрать из них большее значение.

2.     Замеры заплечников (боковых расстояний).
Боковое расстояние должно быть не менее 150мм с каждой стороны.
При установки дополнительного оборудования, значение боковых расстояний (заплечников):

— осевой привод  (для промышленных ворот) —

от 350мм до 450мм;

— цепной редуктор – от 240мм до 360мм.

Немалое значение имеет соосность заплечников (рис. 2).

При замере необходимо проконтролировать, чтобы заплечики и притолока находятся в одной плоскости.
Допуск несоосности L1= +-30мм.

К моменту замера очень важно знать уровень чистового пола.
Если его пока нет, то следует отметить его уровень на стене. В случае готового чистового пола следует проконтролировать его уровень.
Горизонтальность пола. Допуск h2= +- 5мм обусловлен возможностью компенсации клиновидной щели по низу ворот резиновым уплотнителем нижней панели. (рис.3)

Плоскость заплечников . Отклонение от вертикали не более  10 мм на метр, так как компенсация радиусом рельса  ограничена, и панели могут скатываться из верхнего положения. (рис.4)

 3.      Замер притолоки

При замере притолоки необходимо обратить особое внимание на проходящие коммуникации и прочие элементы.

Выпуклый потолок.
Если потолок в помещении изготавливался методом литья бетона, обязательно необходимо проверить, насколько он получился ровным. При обнаружении выпуклости за уровень потолка следует принять самую нижнюю точку потолка.
Коммуникации на притолоке.
Если по притолоке проложены трубы, кабели или прочие коммуникации и их нельзя убрать, то за уровень потолка следует принимать нижнюю точку этих коммуникаций.
Снижающийся в глубину помещения потолок.
Если потолок снижается вглубь гаража, то за уровень потолка следует принять точку, находящуюся в месте, отстоящем от проема на расстоянии, равном сумме высоты проема и технологического расстояния в 0,7м.

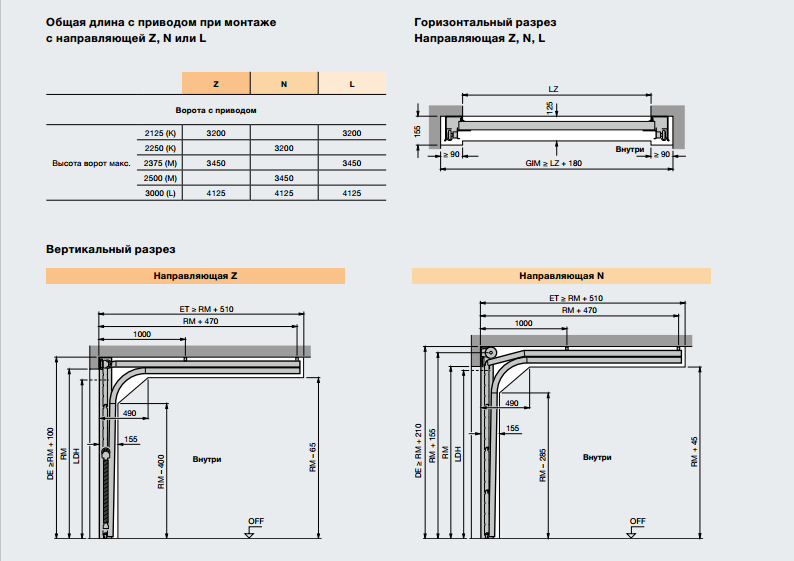

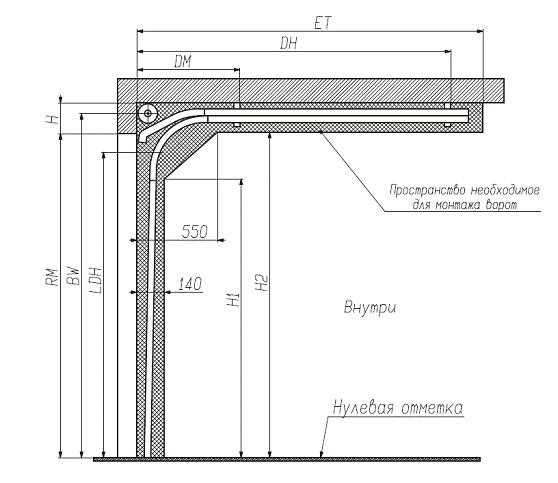

Размер притолоки.
Необходимый размер притолоки для установки секционных ворот:
— секционные гаражные ворота с системой пружин растяжения – 150 – 160 мм;
— секционные гаражные ворота с системой торсионных пружин – 250- 300мм;
—  секционные промышленные ворота с системой торсионных пружин от 290мм до 2500мм и выше (в зависимости от размера и типа монтажа ворот, оговаривается с Поставщиком дополнительно).
Увеличение притолоки до минимально необходимого размера.
Если притолока менее 110мм (150мм, если устанавливается потолочный привод), нужно ее увеличить за счет занижения проема.
Это делается с помощью деревянного бруса, профильной трубы и т.п.Следует помнить, что снаружи потребуется фальш-панель для того, чтобы закрыть эту конструкцию.
Вторая перемычка.
Если имеется вторая перемычка и она не дает воротам открыться, то за уровень потолка следует принять нижнюю точку перемычки.
Невертикальная притолока.
Если часть притолоки невертикальна, то за уровень потолка следует принять окончание ровной притолоки. Помните, что притолока должна находиться в одной плоскости с заплечиками.
На потолке вентиляционные коммуникации.
Если под потолком смонтированы вентиляционные трубы или короба, которые нельзя убрать, то за уровень потолка принимается самая нижняя точка вентиляционных коммуникаций.
Выравнивание притолоки.
В некоторых случаях притолока достаточна для установки ворот и находится в одной плоскости с заплечиками, но неравномерна по высоте.
Как правило, в таких случаях ее выравнивают. На рис.8 показано, как это можно сделать при помощи деревянного бруса, профильной трубы, штукатурки или срезом. Таким же образом нужно поступить и с аналогичными случаями с заплечиками.
Притолока скошена по ширине проема.
Если потолок со скосом по ширине помещения и высота притолоки из-за этого изменяется, то замер осуществляется так, как показано на предыдущем рисунке.

 4.      Материал стен.

Бетон от Б15, металл толщиной до
Пустотелый кирпич, разнообразный «легкий бетон» кроме пенобетона подходит для монтажа бытовых ворот. Для больших проемов (от 3500 мм. высотой и 4000 мм. шириной) проем необходимо обрамлять металлом.
Пенобетон низкой плотности, пластик, сайдинг на раме, разнообразные сэндвич панели, обязательно обрамлять металлом.

Места крепления ворот к стенам.
Ворота крепятся на заплечики с помощью анкеров или саморезов с дюбелями. Линия крепления проходит параллельно краю проема на расстоянии 58 мм от него. При замере следует обращать особое внимание на эти места. Если проем обрамлен какими-то материалами, не допускающими возможности закрепления (не выдержат нагрузки саморезы или в материал стены вообще нельзя закрепиться), то следует сделать отступ. При этом ширина проема должна быть соответственно увеличина. В этом случае необходимо в заказе на изготовление ворот обязательно пометить, что ручка должна быть сдвинута ближе к центру ворот.3 мм или массив дерева для крепления конструкции ворот подходит идеально.

Места крепления ворот к потолку.

Материал потолка в месте установки ворот (кроме вертикального подъема) должен выдерживать вес полотна ворот (нагрузка на потолочное перекрытие 32кг. на м2). Если потолок подвесной, то кронштейны крепятся к балкам потолка.
