Армирующий профиль для окон ПВХ

Последнее время наблюдается тенденция предпочтения окон из ПВХ нежели из дерева. И это не удивительно, ведь они имеют хорошие технические характеристики и главное – их цена гораздо ниже. Хотя все же нельзя забывать и о некоторых недостатках. Пластиковый материал можно назвать мягким, поэтому он легко поддается деформации. Для того, чтобы компенсировать этот недостаток, ПВХ-профили необходимо усиливать. Делают это с помощью армирующего профиля или как его еще называют усилительный вкладыш. Это металлическая конструкция, которая устанавливается внутри пластиковой рамы. Такой усилительного вкладыша устанавливается в основную камеру профиля ПВХ. При этом такой профиль имеет и дополнительные маленькие камеры.

По размерам и формам она отличается в зависимости от того, для рам каких параметров предназначена.

Армирование должно соответствовать определенным техническим показателям. Например, согласно Госту их минимальная толщина должна быть не менее 1,2 мм. Хотя для профилей характеризующихся высоким показателем морозостойкости советуют использовать усилительные вкладыши – 1,5 мм. Несмотря на четко установленные размеры, сегодня все же некоторые производители отходят от этого стандарта и предлагают покупателя толщину стенок вкладыша 0,7-1,2 мм. Отметим, что такое, казалось бы, незначительное упрощение, все же скажется на качестве окон.

Отметим, что армирующий профиль используется не только в окнах. Его активно применяют и при остеклении павильонов, изготовлении витражей и даже производстве дверей.

Рис. 1. Армирующий профиль.

Для чего нужно армирование ПВХ окна

Как известно, пластик имеет низкий показатель упругости, поэтому армирующий профиль используется для того, чтобы придать ему дополнительную жесткость. Следовательно, такая конструкция дает возможность пластиковым окнам быть более устойчивыми и соответственно сопротивляться ветровым нагрузкам. Во время сильного ветра окна должны остановить сильный поток воздуха, а сделать это без усилительного вкладыша будет тяжело. Второе и не менее важное предназначение армирования – возможность избежать различные деформации, которые могут возникнуть благодаря температурному расширению Это особенно актуально для тех регионов, где на протяжение года бывают очень резкие и значительные перепады температуры. Такой эффект возможен благодаря тому, что пластик и сталь реагируют совершенно по-разному на изменение температуры. Если армирование не использовать, тогда пластиковая конструкция, состоящая из большого количества компонентов, будет изменять свою форму. Например, летом окна будут расширяться, что приведет к плохому закрыванию и открыванию створок. Зимою же наоборот они будут сужаться и следовательно, образования больших щелей не избежать.

Рис. 2. Особенности армирующего профиля.

Требования к усилительным вкладышам

Основные требования к усилительным вкладышам предусмотрены Гостом, поэтому их соблюдение обязательно для всех без исключения. К ним можно отнести следующие:

стальные вкладыши должны быть с антикоррозионным покрытием;
они должны входить во внутренние камеры ПВХ профилей плотно и только от руки, поскольку использование специальных приспособлений в этом случае запрещено;
их можно не устанавливать в детали изделий, если их длина не менее 700 мм, при условии использования профиля белого цвета;
применяя цветные профили их установление во все детали изделия обязательное, это же требование относится и к деталям оконных блоков морозостойкого исполнения;
от вкладыша до усиливаемой детали профилей расстояние должно быть от 10-30 мм;
если масса стеклопакетов более 60 кг, тогда стоит применять вкладыши, которые будут приторцованы под углом 450.

Отметим, что все характеристики усилительных вкладышей обязательно устанавливаются в технической документации на изготовление деталей. К таким характеристикам относят показатели толщины, предусмотренную форму и размер створок.

icon

Рис. 3. Возможные формы армирующего профиля.

Альтернативные системы армирования ПВХ окна

Несмотря на то, что металлический профиль, пожалуй, самый популярный в использовании, он все чаще поддается критике. И нельзя сказать, что она не обоснована, ведь главный недостаток таких профилей – это низкий теплотехнический показатель. Объясняется это достаточно просто – металл проводит хорошо тепло. Так что профили из него очень уменьшают такое свойство окон, как теплоизоляционность. Поэтому идет активная работа над поиском разного рода альтернатив.

Сейчас внедряются в производство усилители из стекло композитных материалов. Они уже были успешно испытаны в лабораторных условиях и начинают завоевывать все больше покупателей.

Альтернативная система от концерна REHAU нацелена на полный отказ от металлических вкладышей. Он предлагает усилитель на базе инновационного фиброволоконного материала RAU-FIPRO. Пока что производитель ограничивается выпуском только экспериментальной серии.

Сейчас можно видеть всеобщую тенденцию постепенного отказа от металлических усилителей и заменой их на термовставки из прочных материалов. Так что стоит ожидать, что уже в ближайшем будущем армирование все же уступит свои позиции других видам.

geneo

Рис. 4. Rехау GENEO.

Изготовление армирующего профиля для ПВХ окон

Изготовить качественный профиль не так и просто. Во-первых, усложняется он необходимостью применения специального оборудования, в том числе прокатный стан, приемное устройство и электромеханические ножницы.

Рис. 5. Готовый армирующий профиль.

Чтобы профиль получился качественным, берется стальной прокат толщиной, предусмотренной Гостом (1,2 мм). Его также обязательно нужно оцинковывать, при этом слой оцинковки должен быть не менее 8 мкм. Что касается марки нержавеющей стали, которая используется для таких случаев, то чаще всего это СТ 2 или СТ 3.

Еще одна особенность – это расчет размера, поскольку он должен соответствовать параметрам центральной камеры профиля ПВХ. Любая неточность в цифрах может привести к тому, что металлические профили будут непригодны для использования. Зачастую применяется универсальное армирование. Хотя возможны случаи, когда оно может подходить только для определенных марок пластиковых профилей.

Что касается формы, то ее создают, используя метод холодного гнутья, на профилегибочном оборудовании.

<div class="lazy lazy-hidden advv"> <ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7683656859"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script> </div><div class="lazy lazy-hidden advv"> <ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7683656859"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script> </div>

Виды армирующего профиля для ПВХ окон

Сегодня не существует четких требований к тому, какой вид армирования необходимо применять. Каждая торговая марка, которая производит пластиковые профили, самостоятельно устанавливает форму, а следовательно и вид. В целом можно выделить следующие виды:

замкнутый контур – О-образное армирование;
незамкнутый контур – U-образное армирование.

Их разница заключается в следующем. Металл охлаждается быстрее, поэтому в замкнутой конструкции, где его больше, будет происходить и больше охлаждение. Соответственно при не замкнутом – уровень охлаждения будет ниже.

Поскольку оконные системы бывают разными, например Proplex, Rehau, VEKA, стоит рассмотреть их особенности касательно армирования.

Рис. 6. Виды армирующих профилей.

KBE

Это немецкая марка, которая начала свое развитие в 80-х годах прошлого века. Она предлагает своим потребителям 4 вида оконных систем:

58 мм;
70 мм;
76 мм;
88 мм.

При этом каждая из систем имеет несколько разновидностей. Главная их особенность в том, что толщина стенок армирующего профиля не всегда одинакова. Все зависит от предлагаемых видов.

Рис. 7. Профили окон КВЕ.

Schuco

Пользуясь продукцией этой компании, вы сможете не только заменить в своем доме все окна, но и установить качественную дверь. Отличительная черта – использование оригинального металлического усилителя стандартных размеров. Это значит, что толщина стенок соответствует всем технологическим показателям, а именно 1,5 мм.

Рис. 8. Профиль Schuco.

VEKA

Эта компания, с более чем сорокалетним стажем, предлагает свои клиентам продукцию А класс. Она выпускает семь линеек окон, которые отличаются количеством камер, дизайном и монтажной шириной. Что касается металлического усилителя, то он имеет форму замкнутого контура. Отметим, что Veka также специализируется на производстве качественных дверных систем.

Рис. 9. Особенности профиля VEKA PROLINE 70мм.

Rehau

Его отличительная черта – использование стального профиля с толщиной стенок – 1,2, 1,5, 2 мм. Также именно она является активным изобретателем альтернативной системы армирования. Напомним, что для оконной системы Рехау GENEO используется фиброволоконный материал RAU-FIPRO. Его главным преимуществом можно считать возможность экономии энергии до 76 %.

Рис. 10. Профиль Rehau.

Wintech

Эта компания применяет инновационный способ армирования. Главные его преимущества – не подвергается коррозии, усиливает тепло и звукоизоляцию, делается с композитных материалов и гораздо легче металлического варианта. При этом его толщина почти в два раза больше, чем у обычных профилей, что делает конструкцию прочнее.

993531

Рис. 11. Профиль Wintech.

Montblanc

Оконная система от этого производителя характеризуется использованием унифицированного усилительного вкладыша. Его размер 35-28 см, что дает возможность избежать любых ошибок при сборке. Толщина стенок несколько больше, чем предусмотрена стандартами, а именно – 2 мм. Эти характеристики совместно с другими дают возможность прослужить таким окнам более 60 лет.

Рис. 12. Профили Montblanc.

LG

Для этой конструкции характерно незамкнутое армирование, что увеличивает показатель теплоизоляции. При этом в разных моделях предусмотрены толщины стенок от 1 до 1,5 мм. Это несколько не соответствует стандартам, но позволяет сделать такие окна несколько дешевле. Размеры стенок также могут быть разными, например, для систем LG-1 предусмотрен такой – 31×26 мм.

3013422

Рис. 13. Профиль LG.

Plafen

Компания работает с начала 90-х годов и уже успела разработать 5 уникальных оконных систем, каждая из которых имеет своих особенности. Усилительный вкладыш бывает разных размеров, например 32×25 мм, 25×32 мм, 35×25 мм, 25×35 мм. Что касается толщины стенок, то вне зависимости от размера, они стандартны и соответствуют требования Госта- 1,5 мм.

Рис. 14. Профили Plafen.

Weltplast

Для этой марки характерно использование только замкнутого контура, что позволяет обеспечить повышенную тепло- и звукоизоляцию. По размерам можно выделить профиль 20×30. При этом предусмотрена разная толщина – 1,2 мм, 1,5 мм, 2 мм. В любом случае эти показатели соответствуют закрепленным стандартам, поэтому прочность оконным системам гарантирована.

Рис. 15. Профиль Weltplast.

Thussen

Используется профиль, как с замкнутым, так и с незамкнутым контуром. Толщина его стен стандартная 1,5 мм, но есть варианты и с большим показателем, а именно 2 мм. Также есть хороший выбор в плане размеров, начиная от небольших 15×30 мм, 20×30 мм и заканчивая, такими как 35×50 мм. Так что без проблем можно подобрать подходящий вариант.

Рис. 16. Профиль Thussen.

Salamander

Отличительна черта этой марки – качество. Это обеспечивается благодаря использованию П-образного контура. При этом представлено несколько вариантов в плане размера и толщины стенок. Последние могут быть, как 1,5 мм, так и 2 мм. Такие показатели позволяют значительно увеличить устойчивость оконной конструкции

Рис. 17. Профиль Salamander.

Deceuninck

Металлопластиковые окна от Deceuninck по своим характеристикам мало чем отличается от предыдущих. Характеризуются использованием, как П-образной, так и О-образной формы. Но вне зависимости от этого, толщина стенок -1,5 мм. Отличительные аспекты только в размерах, например, представлены модели с такими параметрами – 31×28,5 мм, 25,5 ×33мм, 25×31×28 мм.

Рис. 18. Профиль Deceuninck.

Artec

Армирующий профиль от этого производителя также представлен в замкнутой и незамкнутой форме. По параметрам толщины нет замечаний, поскольку они в пределах нормы – 1,5 – 2 мм. Что касается массы, то она зависит от показателей размера и может быть от 0,89 кг/м до 1,97 кг/м. Такой элемент оконной системы обеспечивает хорошее сопротивление ветру, а значит и надежность.

Рис. 19. Профиль Artec.

Aluplast

Компания по праву признана экспертом в сфере производстве оконных ПВХ-систем. Главная их особенность – это высокое энергосберегающее свойство, которое в итоге позволяет экономить на кондиционировании и отоплении. Такой эффект достигается благодаря использованию усилительного вкладыша с толщиной стенок от 1,5 до 2 мм. При этом возможны П-образные и О-образные формы.

Рис. 20. Профиль Aluplast.

Brugmann

Имеет большой опыт в этой сфере, поскольку занимается ПВХ профилями для окон и дверей с середины прошлого века. Оконные системы от Brugmann характеризуются одинаковым армированием, как для рамы, так и створки. Отличительная черта – это сравнимо небольшая масса профилей – 0,99 кг/м. Толщина стенок предусмотрена стандартная от 1,5 мм до 2 мм.

Рис. 21. Профиль Brugmann.

Gealan

Этот производитель является немецким лидером в области остекления. И это не удивительно, поскольку его продукция соответствует всем признанным стандартам. Так, толщина стенок только от 1,5 до 2 мм, поэтому покупатель, конечно же, заплатит несколько дороже, но будет уверен в качестве. Положительным моментом можно считать и использование разных форм профиля.

Рис. 22. Профиль Gealan.

Plustec

Такой оконный элемент как армирующий профиль от этой компании характеризуется П-образной формой. Изготовление традиционно с оцинкованной стали, и благодаря хорошим параметрам позволяет показателю массы в определенных моделях быть минимальным 0,88-1 кг/м. При этом толщина стенок стандартная – 1,5 мм.

Рис. 23. Профиль из оцинкованной стали.

Truba

Усилительный вкладыш от марки Truba, как и многие другие, исполняет функцию обеспечения прочности. Это возможно благодаря его параметрам, а именно толщине и форме. В первом случае показатель – 1,5 мм, что касается формы, она может быть как П-образной, так и О-образной. При этом масса такого изделия сравнительно небольшая, а в некоторых случаях может достигать и 0,89 к/м.

Рис. 24. Использование профилей разных форм.

Dimex

Стальной армирующий профиль от Dimex – это всегда соответствие всем требованиям Госта. Во-первых, толщина стенок предусмотрена в размере 1,5 мм. Во-вторых, разработаны модели разной формы, что позволяет покупателям выбрать тот, который будет удовлетворять все требования. Для окончательного результата не менее важна и масса изделия. В данном случае представлены также несколько вариантов, начиная от минимальных 0,95 кг/м и заканчивая большими – 2,30 кг/м.

Рис. 25. Окна от Dimex.

Особенности пластиковых окон. Что такое Профиль, Фурнитура, Стеклопакет

Пластиковые окна. Особенности пластиковых окон. Что такое Профиль, Фурнитура, Стеклопакет?

Само по себе понятие ‘пластиковое окно’ немного не корректное. Окна сейчас все металлопластиковые. То есть армированные. Армируют для жесткости рамы. Ну.. чтоб не ‘повело’
Пластиковые окна — это значит окна из ПВХ (Поливинилхлорид — термопластический искусственный материал, получаемый из природного сырья). Полимер. Синтетика. Химия 🙂
В наше время полимеры окружают нас повсюду. Из них делаются корпуса телевизоров и утюгов, детские игрушки, посуда и упаковки для продуктов. Полимер присутствует везде. Практически. Так что бояться не стоит.
Окна, которые производятся в России, а таких сейчас 99%, имеют сертификаты соответствия российским нормам и правилам. Это означает (как минимум), что жить с ними можно 🙂
Далее я попробую доступно изложить обзор оконных конструкций из ПВХ.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ПЛАСТИКОВЫХ ОКОН
1. Профиль
Что такое профиль? Профиль — это, в принципе, скелет окна. Позвоночник. Когда говорят о пластиковом окне — имеют в виду, чаще всего, именно, профиль. А профили бывают разные.
Основное отличие профилей друг от друга — это количество камер, дизайн. Количество камер, согласно ГОСТ 30673-99 должно быть не менее 2-х. Обычно профиль производят трехкамерный (например, KBE, REHAU, PROPLEX) или пятикамерный (например, THYSSEN-FAVORIT, SALAMANDER). Камеры — не что иное, как конструктивно задуманные полости:) Это придает профилю жесткость нет никакого смысла делать пластиковую конструкцию литой), вес и теплоизоляцию. Воздух является отличным теплоизолятором. Кроме того, в каждом профиле есть одна большая камера. Она служит для установки армирующего профиля. Стальной усилитель придает профилю необходимую жесткость.
Стоит добавить, что пятикамерный профиль заметно толще. Ширина рамы может достигать 80 мм. Применение пятикамерного профиля устраняет вероятность образования конденсата и промерзания окон. Как правило, такие окна стоят дороже (примерно на 10%) своих трехкамерных ‘сородичей’, толщина профилей которых заметно меньше.
Кстати, жесткость пятикамерного профиля, как правило, выше трехкамерного. И вероятность того, что оконную раму ‘поведет’ намного меньше, практически равна нулю. ‘Поведет’ — это значит окно изменит свою геометрию. Например, створка окна будет хуже закрываться, прилегать к раме и т.п.
Вывод: Не гонитесь за очень узким профилем. Узкий профиль может выйти ‘боком’. В прямом смысле 🙂

2. Стеклопакет
Что такое стеклопакет? Стеклопакет — это, собственно, само остекление. Это конструкция из нескольких стекол, герметично соединенных по контуру и разделенных между собой промежутком. Промежуток заполнен разреженным воздухом или аргоном. Во внутреннюю часть стеклопакета не должна проникать ни грязь ни влага. Если такое произойдет, значит произошла разгерметизация стеклопакета.
Стеклопакеты могут быть одно-, двух- и трехкамерными. Количество камер, толщину камер, толщину стекла и другие особенности стеклопакета необходимо подбирать в соответствии с особенностями вашего климата и функциями, которые будет выполнять окно. Например, однокамерные стеклопакеты (одна воздушная прослойка между двумя стеклами) лучше всего подходят для местности с теплым климатом, а также для обустройства балконов и лоджий. Однако следует знать, что теплосбережение духкамерных стеклопакетов (с тремя стеклами) на треть лучше своих однокамерных (с двумя стеклами) братьев. Вобщем, заказывайте двухкамерный и не ломайте голову 🙂
Существует еще, так называемое, энергосберегающее стекло. Такое стекло выполняет функцию теплового зеркала. В отопительный период оно ‘возвращает’ в квартиру до 60-70% теплоты, выделенной нагревательными приборами. Летом такое стекло отражает тепловую (инфракрасную — если умно сказать:)) часть солнечного излучения. В результате зимой в помещении будет теплее, а летом не так жарко. Естественно, такое стеклышко Вам обойдется заметно дороже.
Частенько, пространство между стеклами заполняют не воздухом (с разрежением), а аргоном. Насколько это ‘круче’ не берусь судить. Теплопроводность воздуха и аргона примерно одинакова. А маркетинговый ход, конечно, очевиден. Можно повысить цену, сказав волшебное слово ‘аргон’ в рекламе. И ведь никто не проверит 🙂 Ну не разбивать же вы его будете, чтобы проверить 🙂
И еще. Обращайте внимание, есть ли у стеклопакета дополнительное уплотнение. Как правило, резиновое, по периметру. Очень полезная штука 🙂

3. Фурнитура
Что такое фурнитура? Фурнитура — это ручки, петли, замки и т.д. Это все металлические подвижные и неподвижные элементы окна. Все элементы фурнитуры соединены в одну механическую цепь. Это обеспечивает управление окном одной единственной ручкой. Фурнитура обеспечивает различные способы открывания окна. Открытие окна может быть поворотное или откидное. Поворотное — это классика (распашное). Откидное — это когда створка отклоняется в вертикальной плоскости внутрь комнаты. Очень удобно проветривать комнату и не портить внешний вид окна, предусматривая в конструкции форточку. Кстати, о проветривании. Именно в откидном положении створки происходит проветривание без сквозняков (все процессы смешивания воздуха происходят в верхней части помещения). Есть еще так называемое щелевое проветривание. Это положение механизма позволяет окрыть створку всего на несколько миллиметров или сантиметров. Актуально при проветривании зимой, когда откидывать створку вам не захочется 🙂 Механизм щелевого проветривания не позволяет открыть окно со стороны улицы. Это говорит о том, что оставлять таким образом окно совершенно безопасно жителям нижних этажей.
[Пластиковое евроокно. Профиль ПВХ. Из чего состоит окно?]

Немного про выбор ПВХ профилей в Казани
Выбор ПВХ профилей сейчас достаточно большой. Но выбирая ПВХ профиль, думайте куда вы будете его устанавливать. Балкон это будет или окно в жилой комнате, к примеру.
Конечно, все ПВХ профили, предлагаемые в России, и в Казани в частности, имеют сертификаты соответствия российским нормам и правилам. И у всех качественный товар 🙂
Но я бы разделил ПВХ профили по группам (по цене и по качеству). Приоритет по убыванию. НО: Обращаю Ваше внимание, это ни в коем случае не оскорбление фирм-производителей 🙂
Итак,
1. THYSSEN-FAVORIT, SALAMANDER, THYSSEN, SCHUCO — Очень высокое качество, высокая степень теплоизоляции, что и обуславливает их довольно высокую цену
2. КВЕ, KRAUSS, REHAU, TRYBA, PROPLEX, GEOLAN, FENSTER — Хорошее качество. Средний класс. Популярные пластиковые окна.
3. PLAFEN, MONTBLANC, ЭКОПЛАСТ, СТРОЙПЛАСТ, TROCAL — Доступная цена. ‘Приемлемое’ качество. Пластиковые окна этих фирм в Казани очень часто можно встретить в новостройках, что связано с относительно низкой ценой ПВХ профиля.
Относитесь внимательно к рекламе оконных конструкций. Зачастую, желаемое выдают за действительное 🙂
Не переусердствуйте с экономией денег. Некачественный профиль вам, в итоге, выйдет дороже. Помните, что скупой платит дважды 😉

Напоследок о пластиковых окнах

Напоследок, о пластиковых окнах следует заметить, что пластиковые окна очень удобны в техническом обслуживании. Мыть их, что называется, проще пареной репы 🙂 Главное, как говорится, знать чем 🙂
Это должен быть ни в коем случае не бензин и не ацетон. Обычный мыльный раствор или жидкое моющее средство. Если вы не хотите царапин на раме, то не следует использовать порошки.

Стартовые профили для откосов: особенности установки на ПВХ-окна

Устанавливать новую входную группу или же пластиковые окна следует только с учетом правильной отделки. Прежде всего это касается заделки стыков между рамой или дверной коробкой и стеной. Наиболее эффективный и легкий метод оформления оконного проема — это использование пластиковых откосов. Существуют специальные комплекты на основе ПВХ, включающие конструктивные элементы. Один из наиболее существенных — это стартовый профиль для откосов.

Классификация стартовых конструкций

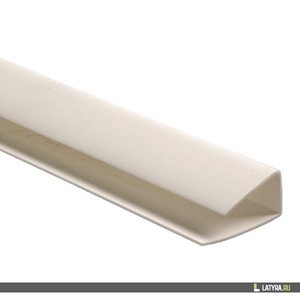

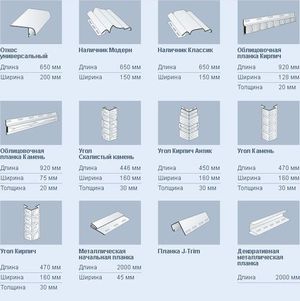

Стартовые формы отличаются друг от друга по форме сечения. Пластиковые откосы устанавливают по аналогии с конструкторами. Все детали нужно максимально унифицировать, чтобы конструкция получилась функциональный. Каждая ее часть имеет свою функцию и назначение. Стартовые профили для откосов используются с целью крепежа пластиковых панелей к несущему основанию и их стыковки друг с другом. Изготавливаются они как из ПВХ, так и их металла.

В зависимости от конструкции, они могут быть предназначены для крепления элементов декора разными методами и в разных частях проема. Обозначаются они буквами. На рынке представлены такие их разновидности:

I -профили;
F;
L;
П.

I-профиль имеет сечение в форме буквы I — одной центральной полочки и двух боковых. Его устанавливают непосредственно на стену и прикрепляют к нему гипсокартонные или пластиковые откосы. Благодаря особой форме, такую деталь можно прикрепить к проему почти в любом его положении.

Наиболее распространенным видом пластиковых стартовых профилей является тот, что выполнен в форме буквы F. Он оснащен одной длинной полочкой и двумя короткими, которые примыкают к длинной с одного края.

Посредством таких форм можно устанавливать откосы из различных материалов. Например, сэндвич-панелей, ПВХ, композитных материалов на основе дерева или же гипсокартонного листа.

Конструкция такого профиля позволяет ему выполнять сразу две функции:

декоративную;
крепежную.

Благодаря второй узкой полочке можно закрыть стык облицовочной панели без использования шпаклевки, декоративных уголков и других дополнительных элементов.

Посредством L -профиля можно установить стандартные пластиковые или гипсокартонные откосы с толщиной в 10 мм. Сечение включает три полочки — одну широкую и две узкие. Крепить его следует перпендикулярно оконной плоскости, при этом широкая полочка будет прилегать к стене проема, узкая — к оконной раме, а противоположная длинной узкая полочка используется как маскировка стыковочного шва в месте прилегания панели. А П-профиль по сфере использования и конструкции напоминает предыдущий, однако разница заключается в том, что такая деталь имеет две широкие полочки, которые соединены узкой. С его помощью можно закрывать неровные или широкие швы.

Преимущества стартовых профилей для окон пвх

Данные конструкции имеют большое количество преимуществ, благодаря которым монтаж откосов будет более простым. В их числе:

оконный проем можно быстро и легко выровнять без применения шпаклевочных или штукатурных составов только с помощью такой конструкции;
стартовые профили легко крепятся к стене с помощью саморезов или же жидких гвоздей;
они обладают отличными декоративными свойствами. Устанавливая панели откосов посредством стартовых профилей, вы получите стыки без заделки швов;
легкость обработки. Пластиковые конструкции легко режутся ножницами, электрическим лобзиком, болгаркой или даже простым канцелярским ножом. А еще ПВХ-профили легко гнутся и принимают требуемую форму.

Технологичность процессов достигается благодаря особым свойствам поливинилхлорида.

Особенности установки откосов

Стартовый профиль для окон ПВХ следует использовать согласно существующему алгоритму. Обязательны подготовительные мероприятия. В их ходе нужно правильно подготовить поверхность стены. Обычно при монтаже ПВХ-окон между рамой и стеной образуется щель, которая заделывается монтажной пеной. Такая пена подразделяется на две категории:

простая;
профессиональная.

Первый вариант очень прост в применении и оснащен специальной трубкой-насадкой для того, чтобы выдавить пену.

А профессиональная пена оснащена цанговым креплением для установки на специальный пистолет. Щель нужно запенивать снизу вверх очень медленно. Когда пена застынет, обрежьте ее остатки с рамы посредством острого ножа.

Перечисленные разновидности пены отличаются как по качеству, так и по стоимости. При ремонтных работах лучше всего использовать профессиональный вариант, несмотря на то, что он стоит недешево.

Процесс монтажа профиля

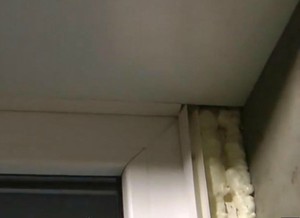

Когда вы запенили стык между стеной и окном, а пена уже застыла, то можно начинать устанавливать стартовый профиль. Преимущество его монтажа заключается в том, что вам не потребуется удалять старые отделочные материалы, грунтовку, шпаклевку и так далее

Измерьте рулеткой высоту и ширину оконного проема, затем измерьте и отрежьте профиль требуемой длины. Края-стыки профилей нужно обрезать под углом 45 градусов для лучшей стыковки. Устанавливать их начинать нужно с верхней части проема, потом ставятся пластиковые части по бокам, а под конец — внизу окна.

Чтобы установка получилась максимально ровной, начертите на оконной раме полосу строительным уровнем, и по ней уже выполняйте установку. ПВХ-профили крепятся по самому краю оконной рамы с использованием саморезов со сверлом или жидких гвоздей.

Саморезы завинчиваются через каждые 20 см по всей длине профиля, а жидкие гвозди наносят тонкой волнистой полосой по всей длине, затем конструкцию сильно прижимают к верхнему обрезу рамы.

Если из-под профиля выступает раствор клея, но его нужно немедленно убрать сухой тряпкой. Когда он высохнет, почистить раму будет сложнее. Некоторые специалисты вообще не рекомендуют использовать клей для установки таких конструкций. Дело в том, что со временем он может отслоиться от поверхности вследствие сырости или температурных перепадов, а это может привести к необходимости демонтажа всего окна.

Каждая разновидность конструкции имеет свои особенности монтажа в проем. Например, F -профиль многие крепят на внешние торцы панелей или гипсокартонных листов монтажным клеем, но рекомендуется этого не делать.

Профиль на основе ПВХ будет прочно держаться на панелях откосов без клея, его можно будет легко снять и поставить назад, если потребуется сделать ремонт.

Установка обрешётки

Далее вам потребуется установить обрешетку в оконном проеме, которая будет выступать в роли каркаса для пластиковой панели. Для этого обычно берут бруски с сечением 2 на 4 см, однако можно взять и металлические профили. Выбор зависит от того, насколько в определенных условиях подходит тот или иной материал.

Так, бруски для установки каркаса нужно хорошо высушить, иначе при высыхании они могут скручиваться и сгибаться, в итоге вся конструкция может деформироваться.

Древесину еще нужно будет обработать специальным антисептическим составом, поскольку пространство под откосами может подвергаться высокому воздействию сырости. Бруски каркаса прикрепляются по внешнему краю проема дюбель-гвоздями вдоль стыка с соблюдением шага порядка 30−40 см.

Монтаж облицовочных панелей

Последний этап работы — это установка облицовочных панелей. Она начинается с верхней части проема. Нужно измерить его глубину и длину, затем вырезается ПВХ-панель требуемого размера. Потом установите один край панели в паз, который образован полочками старт-профиля. А второй, внешний край, прикрепите к брускам обрешетки монтажным клеем или саморезами.

Если для крепления вы используете саморезы, то закручивайте их в торец под углом в 45 градусов. Таким образом вы скроете под наличником их шляпки. После монтажа верхней панели аналогичным образом установите два откоса по бокам. В конце работы нужно установить декоративные наличники. Для них можно применять F-профиль, который надевается на внешний торец откосов.

Установочный профиль для пластиковых окон

Нужен ли подставочный профиль

При монтаже пластиковых окон важна любая мелочь, поскольку в данной конструкции нет ничего лишнего и каждая деталь выполняет определенную роль. Хотя некоторые из них совершенно невидны после финишной отделки, но их роль очень значимая. К таким составляющим окон ПВХ относится подставочный профиль (базовый), фиксирующийся к нижней части окна в специальный паз. Для закрепления профиля используются специальные зажимные детали или саморезы.

Действительно нужен ли подставочный профиль? Попробуем разобраться.

Важность подставочного профиля

Начнем с того, что с таким профилем легче транспортировать окно. Точнее, он предохраняет оконную конструкцию от загрязнений и деформации. Ведь довольно часто во время доставки низ окон ПВХ касается земли. Особенно, если квартира расположена высоко и подымать окна приходится вручную.

Некоторые установщики не придают большого значения подставочному профилю, однако при отсутствии этого невидимого элемента эксплуатационные характеристики окон заметно ухудшаются. Не случайно специалисты рекомендуют уделять особое внимание зоне под оконной рамой. Ведь именно здесь из-за недостаточной герметичности окон возникают «мостики холода», отвечающие за тепловые потери. Избежать этого и помогают подставочные профили. Т. е. они обеспечивают качественную теплоизоляцию монтажного шва.

Подставочный профиль спецификация

Бывает, что установщики не используют подставочный профиль, желая сэкономить. Однако следует учитывать, что именно к этому профилю с внешней стороны крепится отлив, а со стороны помещения – подоконник (при помощи специальной защелки, расположенной на профиле). А при отказе от профиля требуется просверлить дополнительные отверстия в раме, а этого делать нельзя – возникает высокая вероятность растрескивания рамы, что приведет к деформации окна. Также в результате нарушения целостности рамы влага и сырость будут проникать в помещение. При этом подоконник не будет «утоплен» под раму, поэтому при надавливании он может сорваться, причем вместе с откосами.

Стоит отметить, что присутствие подставочного профиля повышает точность выставления окна по уровню, т. е. оно будет иметь правильную геометрию. А это значит, что фурнитура будет работать качественно и правильно. Соответственно, отсутствие профиля ухудшит работу окна и сократит срок его службы.

Итак, нужен ли подставочный профиль? Безусловно, да. Ведь он:

— позволяет исключить промерзание и сквозняки внизу окна;
— необходим для надежной фиксации водоотлива и подоконника;
— обеспечивает устойчивость и правильность работы оконной конструкции;
— позволяет сохранить герметичность между подоконником и оконной конструкцией.

Однако стоит учитывать, что подставочный профиль должен соответствовать стандартам качества. Для обеспечения хорошей теплоизоляции толщина стенок профиля должна быть от 2 мм. Конструкция профиля обязательно должна состоять из нескольких камер – как минимум двух. При несоблюдении этих требований окно не сможет в полной мере выполнять свои функции и прослужит гораздо меньше.

Что такое подставочный профиль и для чего он нужен: размеры, утепление и монтаж

Все больше хозяев, заботясь об утеплении своих квартир, отдают предпочтение пластиковым окнам. Однако мало просто заменить старые деревянные рамы, важно грамотно провести утепление всего оконного проема. Поэтому начинающим мастерам и тем, кто хочет проконтролировать работу монтажников, важно разобраться, зачем нужен подставочный профиль для окон и как его правильно установить.

p, blockquote 2,0,0,0,0 —>

Подставочный профиль: что это такое?

Прежде чем решать, нужна или нет такая деталь при монтаже пластикового окна, следует разобраться с ее устройством и назначением.

p, blockquote 4,0,0,0,0 —>

Конструктивно подставочный (подоконный, донный) профиль представляет собой профилированную планку, крепящуюся к нижнему торцу рамы окна. Изготавливается из ПВХ с повышенной устойчивостью к воздействиям внешней среды. Этот материал более прочный, успешно противостоит низким температурам и высокой влажности.

Зачем нужен подставочный профиль на пластиковые окна

Архитектурные особенности современных и старых зданий таковы, что в районе нижней границы окна происходит нагнетание воздуха под внешние отливы. В советское время с этим боролись, размещая радиаторы отопления непосредственно под окнами. Сейчас их зачастую стараются убрать с видных мест, поэтому особое внимание следует уделить району подоконника и исключить возможность появления там мостиков холода. Для решения этой проблемы и производится монтаж подставочного профиля.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Наличие внутренних воздушных камер улучшает теплоизоляцию окна, а конструкция планки облегчает решение сразу нескольких вопросов.

Защита оконной рамы при транспортировке

Именно донный профиль принимает на себя все возможные повреждения и загрязнения при перемещении оконной рамы к месту установки. Учитывая немалый вес конструкции и узкие, неудобные лестничные проемы в большинстве зданий, обойтись без них практически нереально. Подоконный профиль прочнее рамы, да и заменить его можно без проблем.

Упрощение крепления отлива и подоконника

Отпадает надобность сверлить отверстия непосредственно в раме окна, что, кстати, запрещено производителями. Это может привести не только к попаданию воды внутрь рамного профиля, но и к появлению трещин на раме.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Есть и другие способы крепления этих элементов окна, например с заведением подоконника под раму и привинчиванием отлива к внешней его части, выходящей на улицу. Также водоотлив и подоконник могут быть установлены в специальные пазы, но здесь есть свои нюансы и сложности с расположением подкладок при установке оконного блока, расчисткой пенного шва и т. д. С подставочной планкой процесс значительно упрощается.

p, blockquote 12,0,0,0,0 —>

Профессионалы рекомендуют крепить внешний алюминиевый подоконник на специальный профиль, снабженный «шапкой». Он облегчит монтаж и защитит от затекающей воды.

Улучшение теплоизоляции

Качественно утеплить шов в месте примыкания оконной рамы только при помощи монтажной пены невозможно, поэтому необходима подставочная планка.

p, blockquote 14,0,0,0,0 —>

Для качественной теплоизоляции рекомендуется выбирать изделие не менее чем с 2 воздушными камерами и толщиной стенок от 2 мм. Для регионов с холодными зимами оптимальный вариант – 3 камеры. Слишком узкий и тонкий профиль станет самым слабым местом всей конструкции.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Практика показывает, что само по себе подставочное изделие, даже с 3 камерами, не обеспечивает должной теплоизоляции. Требуются дополнительное утепление и герметизация, о которых будет рассказано ниже.

Правильная установка и долговечность окна

Подоконную планку легко выставить по уровню. Это гарантирует отсутствие перекосов оконной рамы и качественную работу фурнитуры. Кроме того, донный профиль обеспечивает плотное прилегание рамы к изоляционным материалам (ленте ПСУЛ, гидроизоляции или монтажной пене) и, как следствие, их максимальное уплотнение.

Размеры и производители

Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Как правило, ширина колеблется в пределах от 2 до 4 см, высота составляет 2–3 см.

Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

при потере или поломке детали;
когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

p, blockquote 22,0,0,0,0 —>

Самые распространенные модели на российском рынке:

KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
Veka. Выпускает модели Softline и Euroline.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Хорошо зарекомендовали себя подоконные профили фирм:

Продукция российских марок «Брусбокс» и «Новотекс» по цене выглядит привлекательнее западных аналогов, но не всегда может сравниться с ними в качестве.

Монтаж

Есть 2 способа монтажа подоконного профиля.

Способ № 1

При таком варианте сначала устанавливается подоконная планка, а затем рама.

Отрезается кусок необходимого размера.
Он помещается в проем и выставляется при помощи строительного уровня.
Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
Пространство между планкой и проемом заполняется монтажной пеной.

p, blockquote 28,0,0,0,0 —>

Mr. Build рекомендует: чтобы «голый» донный профиль не стал слабым местом всей конструкции в плане промерзания, его нужно дополнительно утеплить. Для этого в одну из его камер вставляется экструдированный пенополистирол, сшитый полиэтилен или другой утеплитель в форме бруска.

Способ № 2

Опытные специалисты делают по-другому:

Открепляют от рамы подставочную планку.
Вкладывают в камеру профиля утеплитель.
Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Допустим вариант с использованием сшитого полиэтилена, который располагается не в камере, а в месте соединения планки и рамы. Но хоть где-то утеплитель должен быть!

Устанавливают оконный блок вместе с донным профилем.

Mr. Build рекомендует второй вариант монтажа: он гарантированно исключит промерзание стыка и возникновение мостиков холода в районе подоконника.

Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

Какие функции выполняет подставочный профиль

Подставочный профиль – многофункциональный элемент, который опытные специалисты однозначно рекомендуют использовать для комплектации пластиковых окон. Эта невидимая деталь является очень важной, так как позволяет не только решить важные эксплуатационные задачи, но и помогает сохранить целостность основного оконного профиля. Такие элементы можно использовать для окон с разными габаритами, поскольку при соблюдении технологий монтажа они без риска деформаций выдерживают даже вес конструкции, оснащенной двойными стеклопакетами и имеющей армирующие вкладыши.

Какие функции выполняют подставочные элементы

Подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;
устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;
позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;
обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;
исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;
позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;
является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.

Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания.

Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

Требования к подставочным профилям и их размеры

К основной раме подставочный ПВХ профиль крепится снизу посредством зажимных крепежных элементов или обычных саморезов. Другие способы фиксации недопустимы. Помимо этого к базовым элементам предъявляются следующие требования:

наличие минимум двух внутренних камер;
толщина стенок согласно международным стандартам не менее 2 мм;
ширина в зависимости от производителя и типа профиля должна составлять 20-40 мм;
высота детали может варьироваться в диапазоне 20-30 мм.

При этом допускается наличие сероватого оттенка у поливинилхлорида, из которого изготовлены подставочные профили. Это значит, что для производства этих деталей разрешено использовать вторсырье. Максимальная длина базовых элементов обычно составляет 6 метров.
