Профиль профнастила: Всё о видах профлиста и его свойствах.

Содержание

Всё о видах профлиста и его свойствах.

Профилированный лист сегодня используют в строительстве повсеместно. Но тот, что предназначен для фасада, не всегда подойдёт для кровли или несущих конструкций. Так какой же бывает профлист? Разберёмся в видах профнастила и его технических характеристиках на примере продукции компании «Металл Профиль».

Внешность и защита профлиста

Цвет и фактурный рисунок профнастила зависят от того, какое полимерное покрытие вы выберете. Полимеры помогают сохранить внешний вид изделия, а также защищают его от ржавчины и механических повреждений. Причём, у добросовестных производителей (например, у компании «Металл Профиль») любой вид профлиста содержит сразу несколько защитных слоёв:

  • Оцинковка. Цинк не ржавеет, поэтому он защищает сталь от коррозии.
  • Пассивация. Этот слой делает коррозионные свойства металлов более пассивными.
  • Грунт. Защищает от коррозии и придаёт отличную адгезию для финишного слоя.
  • Полимерное покрытие. Придаёт изделию цвет и фактуру, защищая от выцветания и различных агрессивных воздействий окружающей среды.

Кроме того, все эти слои есть не только на наружной стороне изделия, а ещё и на внутренней. Правда, полимер на внутренней стороне заменяет специальное защитное полимерное покрытие.

Виды профлиста

В названии профлиста всегда стоит буквенное обозначение: например, С-21 или Н-75. Эти буквы обозначают вид профлиста. На рынке строительных материалов сегодня чаще всего можно встретить четыре вида:

  • С — стеновой.
  • Н — несущий.
  • НС — универсальный.
  • МП — универсальный.

Разберём подробнее каждый вид и рассмотрим, какие профили можно встретить на рынке.

С — стеновой

Строители рекомендуют использовать такой вид профлиста на фасадах зданий. Правда, это не строгое правило, и зачастую стеновой профлист можно встретить на заборах или даже на кровле (при сплошной обрешётке). Часто тонкие и малорельефные стеновые листы (например, С-8 и С-10) используют для временных построек.

Такие изделия чаще всего не отличаются высокой несущей способностью. Их профиль не очень высокий, а дополнительные рёбра жёсткости отсутствуют.

Разновидности: C-8, С-10, С-21, С-44.

С-8

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

  • Габаритная ширина — 1200 мм.
  • Полезная ширина — 1150 мм.
  • Высота профиля — 8 мм.
  • Толщина стали — 0,4-0,7 мм.

С-10

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

  • Габаритная ширина — 1138 мм.
  • Полезная ширина — 1100 мм.
  • Высота профиля — 10 мм.
  • Толщина стали — 0,4-0,7 мм.

С-21

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

  • Габаритная ширина — 1051 мм.
  • Полезная ширина — 1000 мм.
  • Высота профиля — 21 мм.
  • Толщина стали — 0,4-0,7 мм.

С-44

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

  • Габаритная ширина — 1047 мм.
  • Полезная ширина — 1000 мм.
  • Высота профиля — 44 мм.
  • Толщина стали — 0,45-0,8 мм.

Н — несущий

Такой вид профлиста применяют в конструкциях, где на него приходятся серьёзные нагрузки. Чаще всего это несъёмные опалубки, плоские крыши промышленных зданий и другие несущие конструкции.

Главное отличие этого вида профлиста — увеличенная высота рельефа (от 60 мм) и наличие дополнительных рёбер жёсткости. Кроме того, несущий профлист производят из стального листа повышенной толщины.

Разумеется, вы можете поставить такой профлист хоть на фасад, но строители не рекомендуют этого делать. Несущий профлист, как правило, дороже своих аналогов, потому что на его изготовление уходит больше стали. Плюс, его рельеф придётся по вкусу далеко не всем.

Разновидности: Н-60, Н-75, Н-114.

Н-60

Рекомендации к использованию: фасады, заборы, кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики

  • Габаритная ширина — 902 мм.
  • Полезная ширина — 845 мм.
  • Высота профиля — 60 мм.
  • Толщина стали — 0,5-1 мм.

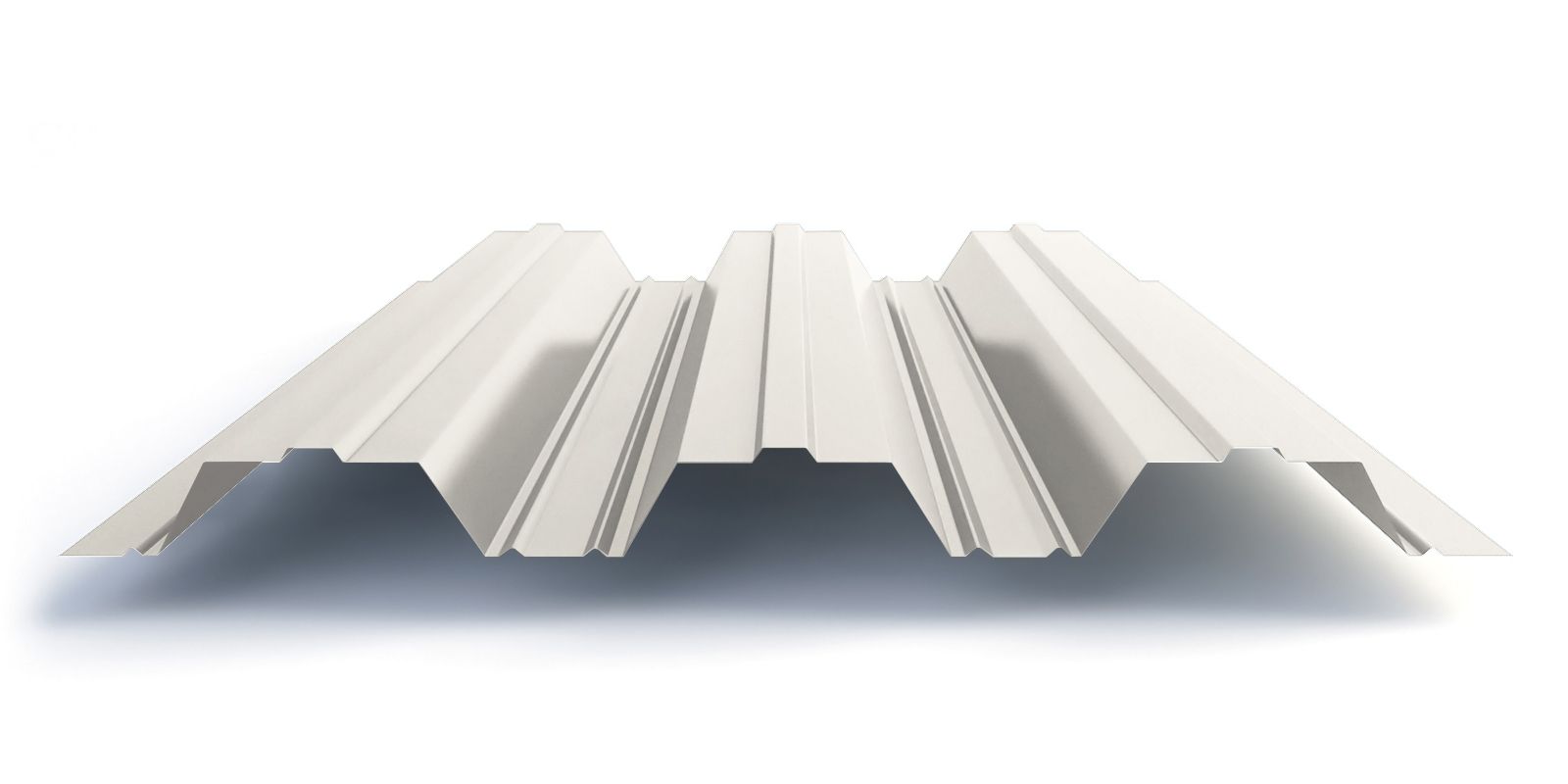

Н-75

Рекомендации к использованию: кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики:

  • Габаритная ширина — 800 мм.
  • Полезная ширина — 750 мм.
  • Высота профиля — 75 мм.
  • Толщина стали — 0,65-1 мм.

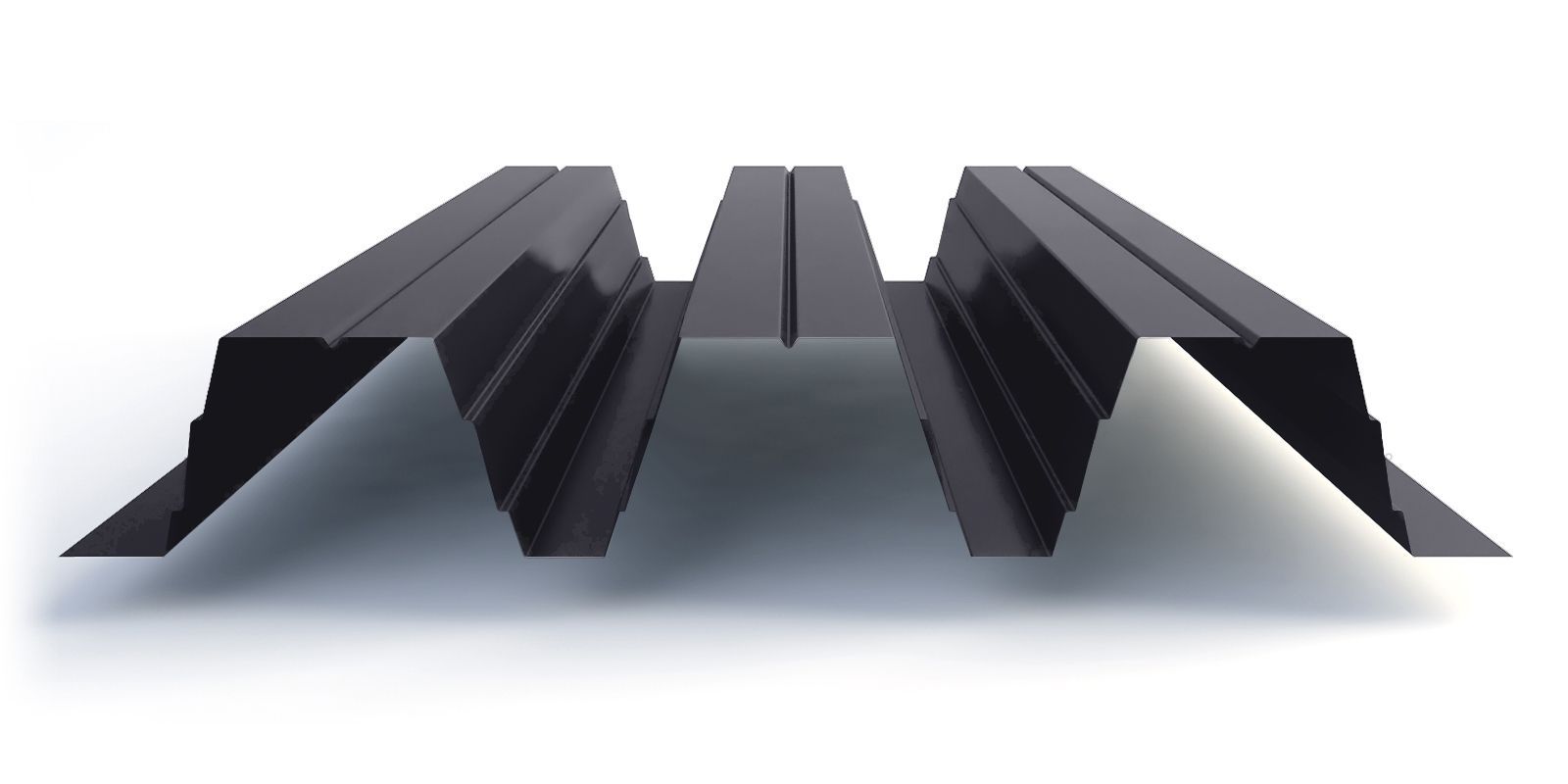

Н-114

У этого профиля есть два подвида: первый с полезной шириной 750 мм, а второй — с шириной 600 мм. Рядом с названиями обычно пишут эти цифры, чтобы дать понять, о чём идёт речь. У первого больше рёбер жёсткости и больше длина трапеций.

Рекомендации к использованию: кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики:

  • Габаритная ширина — 807/646 мм.
  • Полезная ширина — 750/600 мм.
  • Высота профиля — 114 мм.
  • Толщина стали — 0,7-1 мм.

НС — универсальный

Универсальный профлист с обозначением НС — это нечто среднее между несущим и стеновым. Высота его рельефа обычно больше, чем у стенового и меньше, чем у несущего. Он обладает достаточной жёсткостью, но его нельзя использовать в несущих конструкциях — может не выдержать. Поэтому строители рекомендуют устанавливать этот вид профлиста на кровли, фасады и заборы.

Оснащают дополнительными рёбрами жёсткости.

Разновидности: НС-35.

НС-35

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

  • Габаритная ширина — 1060 мм.
  • Полезная ширина — 1000 мм.
  • Высота профиля — 35 мм.
  • Толщина стали — 0,45-0,9 мм.

МП — универсальный

Маркировка профлиста буквами МП характерна для изделий компании «Металл Профиль». Это профилированный лист широкого применения. Его монтируют на кровлю, фасады и заборы.

Часто его покупают из-за привлекательного рельефа: здесь есть и волнообразные варианты, и трапециевидные. Несущая способность этого профлиста находится где-то посередине между стеновым и несущим. Дополнительные рёбра жёсткости отсутствуют.

Разновидности: МП-10, МП-18, МП-20, МП-35.

МП-10

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

  • Габаритная ширина — 1200 мм.
  • Полезная ширина — 1100 мм.
  • Высота профиля — 10 мм.
  • Толщина стали — 0,4-0,7 мм.

МП-18

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

  • Габаритная ширина — 1150 мм.
  • Полезная ширина — 1100 мм.
  • Высота профиля — 18 мм.
  • Толщина стали — 0,4-0,7 мм.

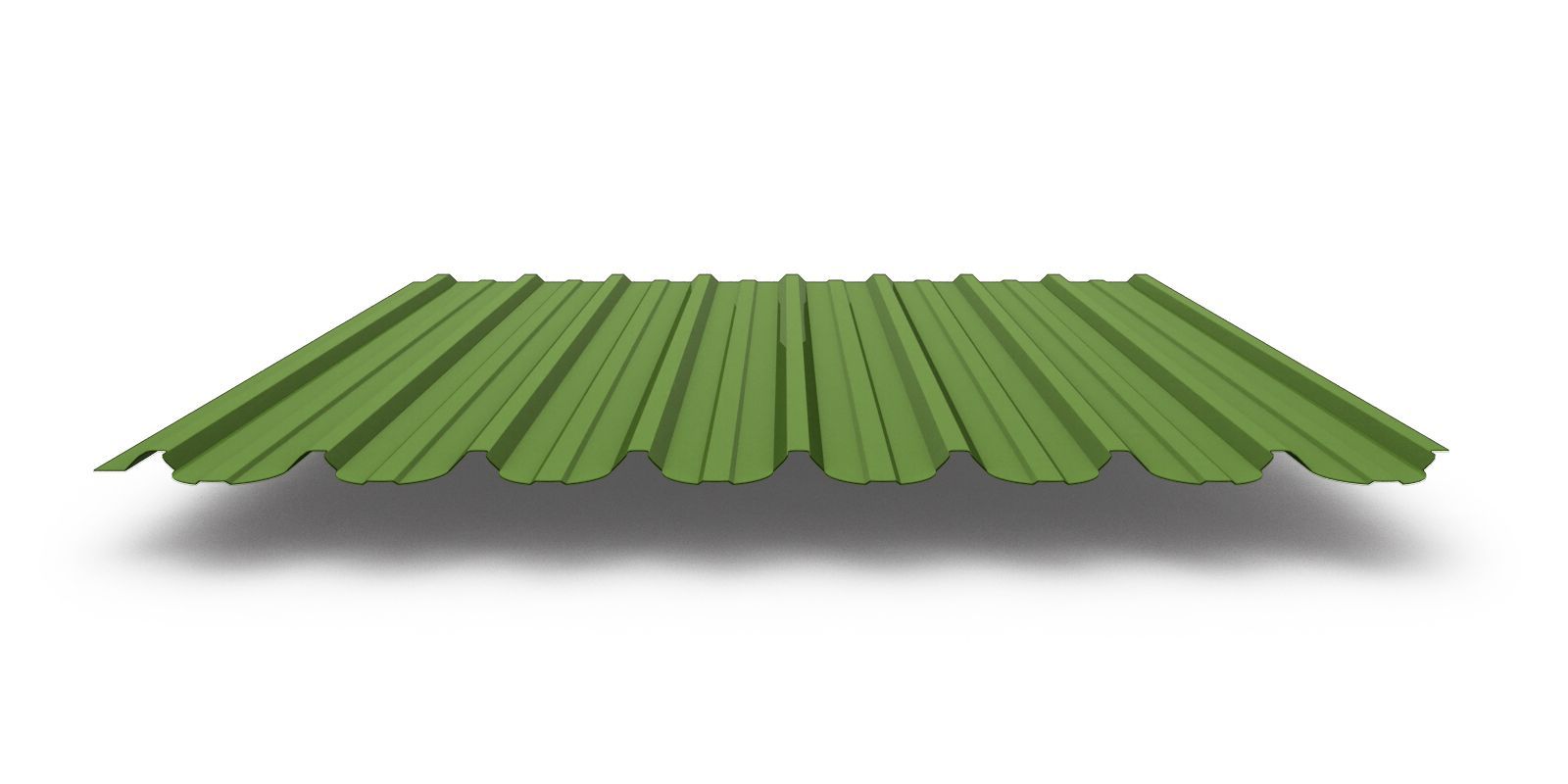

МП-20

Рекомендации к использованию: фасады, заборы, кровли (вариант R).

Технические характеристики:

  • Габаритная ширина — 1150 мм.
  • Полезная ширина — 1100 мм.
  • Высота профиля — 18 мм.
  • Толщина стали — 0,4-0,8 мм.

МП-35

Рекомендации к использованию: фасады, заборы, кровли (вариант B).

Технические характеристики:

  • Габаритная ширина — 1076 мм.
  • Полезная ширина — 1035 мм.
  • Высота профиля — 35 мм.
  • Толщина стали — 0,45-0,9 мм.

Итог

Различные виды профнастила разработаны специально для выполнения разных задач. Стеновой нельзя использовать для несущих конструкций, а несущий профнастил с высоченным рельефом будет бессмысленным, если установить его на забор.

Поэтому выбирайте подходящий вид профлиста, исходя из ваших задач. Так вы обеспечите максимально долгий срок службы изделий и конструкций.

В статье упоминаются категории:
В статье упоминаются товары:

Характеристики кровельного профнастила и его основные виды

Содержание

Определение профнастила

Профилированным листом можно назвать любой строительный материал в виде листа или ряда с выраженным профилем. Под это определение попадёт и обычный шифер, и металлочерепица, и кровельные «клик-фальц» панели. Выпускаются ещё профилированные листы из ПВХ и поликарбоната, как прозрачные (светорассеивающие и светопропускающие), так и непрозрачные. Но обычно под профилированным листом (чаще профнастил) понимают материал из металлического листа. Металл применяется тоже разный. Это может быть медь, алюминий, но самый популярный — оцинкованная сталь.

Путём проката через станок создаётся профиль (гофр), обычно в форме трапеции или волны, с равным шагом. Профиль придаёт листу необходимую жёсткость. Чем выше профиль, и чем толще металл, тем большую нагрузку может выдерживать лист, но при высоком профиле сокращается полезная площадь листа. На кровле волна профиля не даёт осадкам проникать под материал.

При необходимости могут прокатываться рёбра жёсткости или капиллярные канавки для кровельных листов. Некоторые листы изготовляются с перфорацией, рельефной штамповкой.

Основные характеристики

Маркировка профнастила

Чтобы отличать модели профнастила, его маркируют. Нужная маркировка подбирается, исходя из расчётной нагрузки и сферы применения.

«С» — этой буквой маркируют профили исключительно для стеновых ограждений, с высотой гофры 8-44мм. Высота указывается сразу за буквой. Иногда в маркировке указана толщина металла, для «С» от 0,37мм. Материал с небольшой высотой и толщиной выгоднее, и будет хорошо смотреться на заборе или на стене сарая, где не нужна большая жёсткость.

«НС» — несущий, стеновой, для настилов и стеновых ограждений, средняя высота гофры 35-44мм, толщина от 0,5мм. Для кровель и несущих конструкций, где уже есть нагрузка на листы.

«Н» — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий, от 57мм высотой и 0,7мм по толщине металла. Этот профиль используется уже не только на кровли и стены, но и в качестве опалубки.

На профнастил и его маркировку существует ГОСТ 24045-2016. Согласно ему, в маркировке, кроме высоты гофры и толщины металла, также указывается монтажная ширина, марка стали, тип и цвет покрытия на обеих сторонах. Маркировкой может показываться лицевая сторона материала.

Следует знать, что изготовитель профнастила может указывать любую свою маркировку.

Если маркировка не по ГОСТу, то, кроме высоты профиля, стоит всё-таки выяснить толщину металла и чем он покрыт. Ведь именно эти параметры повлияют на срок службы изделия. Обидно, потратив силы, время и деньги, обнаружить через пару лет, что материал начал ржаветь. А качество самого металла, напрямую зависит от его производителя. Значит, перед покупкой надо убедиться в гарантиях, которые он предоставляет, и тут стоит отдать предпочтение известным мировым лидерам. Профнастил как материал не настолько дорог, и разница между качественным металлом и дешёвым металлоломом не будет существенной. В любом случае низкая цена должна насторожить, если конечно материал не берётся, чтобы накрыть дрова или под опалубку дорожки.

Размеры профнастила

Каких-то стандартных размеров профнастила не существует. При производстве профнастила любой маркировки чаще всего используется металл одинаковой ширины в 1250мм. Из-за этого получается, что, чем больше высота профиля, тем уже становится его лист. То есть, лист с разным профилем будет разной ширины.

При продаже обычно всегда указываются общая ширина листа (это может быть нужным для транспортировки или хранения) и полезная (рабочая) ширина, тот размер, который вы фактически перекроете листом с учётом перехлёста.

По длине профнастил может быть как любых готовых размеров, так и производиться под заказ, вплоть до 14-ти метров и даже больше. Длинные листы хороши тем, что позволяют перекрыть площадь без стыковки, но могут быть очень неудобны при транспортировке и подъёме. Нужно учитывать ещё, что такие листы будут сильно менять геометрию при нагреве, а это приводит к ослаблению крепежа и появлению звуков (потрескиванию).

Виды профнастила

По профилю

Весь выпускаемый профнастил можно поделить на три основных вида профиля для крыши.

Волна — плавный изгиб позволяет экономить на полезной площади, покрываемой материалом, но прочность и несущая способность такого вида невысокая. Идёт в основном на облицовку стен, на заборы, реже на кровлю, во всех случаях, когда материал не испытывает нагрузок или они очень малы.

Трапеция — самый популярный вид профиля. Оптимальная форма для сохранения баланса прочности и полезной ширины листа.

«П»-образный — гофр в виде буквы «П» самый неэкономичный и обычно используется в стеновых конструкциях. Отсюда название — «кассетный».

ГОСТ 24045-2016 также устанавливает, что ширина полок гофров в одной плоскости не может отличаться более чем на 2мм, а их шаг должны быть одинаковым. То есть, если продукция выпущена не по ГОСТу, следует удостоверится в точности и этих параметров.

Для увеличения несущей способности листа при прокате профиля могут изготавливаться и рёбра жёсткости. На видах профнастила для кровли часто выполняются капиллярные канавки. Их назначение — отводить конденсат и попавшую влагу в месте перехлеста листов.

Ряд моделей профлиста выпускается с перфорацией. Она может быть различной формы (круглой, прямоугольной и т.д.) и занимать собой как весь профиль (сплошная перфорация), так и отдельные его части. Такой профлист пользуется спросом при создании конструкций с шумопоглощающим эффектом, в декоративных (отделочных) работах и при необходимости обеспечить вентиляцию частей здания, например, при устройстве карнизных соффитов.

Рельефная штамповка профнастила применяется на моделях, предназначенных для опалубки. Рельеф увеличивает сцепление листа с бетоном.

В зависимости от сферы применения

Не каждый материал может похвастаться такой широкой сферой применения. Материал можно увидеть как на дачных участках, так и при возведении огромных небоскрёбов. Кузова некоторых моделей автомобилей и самолетов выполнялись из гофролиста. Сегодня ряд технологий в строительстве основаны исключительно на применении профнастила.

Заборы, ограждения. Профнастил с успехом вытеснил деревянные доски с заборов. Он легче, прочнее, его не надо постоянно красить. Возвести ограждение можно очень быстро. Для заборов подходит профиль с небольшой волной и из тонкого металла, обычно с маркировкой «С». Всё чаще устанавливаются листы, окрашенные одинаково с двух сторон, чтобы и вам, и соседям было приятно на него смотреть. Пользуются спросом модели с декоративной вырубкой, имитирующей те же доски, и с «принтами», рисунками под камень, дерево, кирпич. Ворота и калитки из профнастила можно увидеть даже в кирпичных, основательных заборах.

Стены, фасады. Материал отлично подходит для облицовки фасадов. Особенно популярен при возведении складов, гаражей, производственных зданий. Бытовки могут быть сделаны целиком из профнастила. Незаменим материал при производстве морских и прочих контейнеров. Многие ангары и склады делаются практически полностью из профилированного листа, где его прокат в виде арки заменяет строению и стены, и кровлю. В зависимости от назначения в этой сфере применяется профнастил самой разной маркировки.

Несъёмная опалубка, несущие конструкции. В случае необходимости устройства межэтажного перекрытия или фундамента, использование профнастила под опалубку для бетона — это стандартное решение при строительстве. Несущие каркасы строений, основа под кровлю, тоже область применения профнастила. Обычно в этих целях используется материал с высоким профилем и маркировкой «НС», «Н», усиленный рёбрами жёсткости, часто с рельефной штамповкой.

Сэндвич-панели. Отдельно стоит выделить применение профнастила при производстве сэндвич-панелей, строительного материала из утеплителя, сжатого двумя профлистами. Такие элементы используются как при возведении стен модульных зданий, так и при устройстве кровли. Их применение прилично сокращает сроки строительства, а значит экономит деньги.

Карнизы, соффиты. Как и с заборами, профнастил сменил деревянную вагонку в этих элементах зданий. Перфорированный металл с низкой высотой гофры легче, очень просто монтируется, выглядит эстетично, не меняет геометрию из-за изменений влажности воздуха, не требует ухода и покраски. Конкурирует в этой части он только с пластиковыми соффитами, выигрывая у них за счёт меньшего температурного расширения и намного большей стойкости к температурным перепадам и к ультрафиолету. Хорошо смотрятся на карнизах модели с «принтами» под дерево.

Внутренняя, декоративная отделка. Потолки, стены помещений тоже могут быть отделаны профнастилом. Применяются чаще виды с низким профилем, с перфорацией.

Шумопоглощающие конструкции. Ещё одна сфера применения профнастила. Материал активно применяется для создания сооружений-экранов, которые защищают от шума железных и автодорог, аэропортов и производств. Панели профлиста с перфорацией могут устанавливаться в тоннелях, шахтах и помещениях с оборудованием (насосные, лифтовые, вентиляционные и т.п.), где они также эффективно гасят звуки.

Кровля. В качестве недорогого и надёжного кровельного материала профнастилу нет равных. На небольших площадях, на дачных домах обычно используют профлист с высотой от 20 до 40мм. Здесь надо соблюдать баланс между высотой профиля, дающей прочность, и полезной площадью листа. Высокий профиль к тому же усложняет устройство примыканий, коньков, ендов.

Профили от 35мм высотой могут применяться на больших площадях с очень редким шагом обрешетки, особенно при наличии рёбер жёсткости. На огромных площадях крыш промышленных и складских зданий высокие профили могут устанавливаться на металлическую обрешетку с шагом вплоть до четырёх метров. Такие профлисты могут служить и прекрасным основанием под кровельный пирог на рулонных кровлях.

По типу защитного покрытия

В основном профнастил производится из стального листа. Чем толще металл, тем прочнее будет материал. Сталь тоньше 0,5мм можно использовать исключительно на временных сооружениях или заборах. Но любую сталь необходимо защитить от коррозии.

Самый распространённый способ — цинкование. Чем больше слой цинка, тем долговечнее материал. Особенно важен этот параметр для влажных районов. Обычно цинкование производят горячим методом, и в таком случае продукция дополнительно не маркируется.

Из других способов защиты можно встретить электролитическое (гальваническое) цинкование с маркировкой «ЭОЦМ», алюмоцинковое (цинкалюминиевое) покрытие (маркировка «АЦ»), алюмокремниевое («АК») и алюминевое («А») покрытие.

Для дополнительной защиты и красивого внешнего вида дополнительно на материал может наноситься полимерное покрытие. Тут хочется предостеречь тех, кто планирует купить оцинкованное покрытие и затем покрасить. Делать этого не стоит. Качественнее, чем на производстве, металл не покрасить, и выгода будет сомнительной, а результат удручающим.

Полимерные покрытия разнообразны, и они все отличаются по стойкости к механическим повреждениям, стойкости к ультрафиолету и к выгоранию цвета. Поверхность после нанесения может быть гладкой или матовой, текстурированной. Гладкое немного дешевле, а матовое дольше держит цвет и лучше скрывает возможные неровности плоскости материала за счёт отсутствия бликов.

Основная палитра цветов — это известный стандарт RAL. На заборы, стены, карнизы выпускается профнастил с декоративным рисунком — «принтом».

Для профнастила популярным покрытием является полиэфир (полиэстер), как самое недорогое, но при этом достаточно качественное покрытие. В случаях, когда необходимо смонтировать материал с большей долговечностью или стойкостью к механическим повреждениям и царапинам, предпочтительнее профнастил с полиуретановым покрытием.

В тех случаях, когда лист будет виден с обеих сторон, можно приобрести материал с двусторонним покрытием. Это важно на заборах, воротах, иногда на навесах.

Профнастил как материал для скатных крыш

Если вам нравится внешний вид профнастила, то лучшего кровельного материала вы не найдёте. Все остальные либо обойдутся вам дороже, либо прослужат значительно меньше.

Лёгкость и при этом прочность профиля позволяет использовать несплошную обрешетку, к тому же не так строго вымеренную, как для черепицы. В случае отсутствия капиллярных канавок, нахлёст волны возможен как по левой стороне листа, так и по правой. Материал можно вращать как угодно, поэтому на сложных кровлях отходов часто меньше, чем на металлочерепице. Возможно изготовление арочных, дуговых профилей.

Профнастил легко уложить самостоятельно, а скорость и простота его монтажа благоприятно сказывается и на цене работ, если вы решили пригласить бригаду. Высокие профили резать сложнее, и вероятность задувания снега в места примыканий и конёк в таком случае выше — это следует учитывать при выборе. Как любой металл с полимерным покрытием профнастил категорически запрещается резать абразивными дисками и инструментом типа «болгарки». Крепление осуществляется в подошву листа, по краям скатов шаг чаще, для защиты от срыва ветром, и в целом монтаж полностью повторяет способ укладки металлочерепицы, а во многом и проще. Надо учитывать, что в ряд листы могут соединяться только внахлёст, и не менее чем на 200мм. По возможности лучше использовать листы в длину ската, но слишком длинные листы материала могут претерпевать приличные расширения при нагреве, что может привести к разбалтыванию саморезов. При небольших уклонах перехлёст волн герметизируется или делается на две волны. Отнеситесь внимательнее к необходимости уплотнителей в ендовах и фартуках труб, а также к выбору дополнительных элементов, стандартные элементы могут по форме не подходить. Не стоит также использовать профнастил на сложных кровлях, особенно на малых уклонах.

Из недостатков профнастила как материала для крыши — это небольшая шумность, присущая всем металлическим кровлям; конденсат; крепление в подошву листов, в месте наибольшего стока вода; сложность обслуживания кровли и передвижения по ней. Установка нужного теплоизоляционного слоя снизит шум. Конденсат отведёт гидроизоляция, или можно приобрести профлисты со специальным покрытием снизу, которое не даёт конденсату собираться в капли, позволяя им выветриться. Качественные метизы, установленные согласно инструкциям, прослужат достаточно долго, а специальные системы безопасности помогут с обслуживанием, в котором металлические кровли сами по себе нуждаются достаточно редко.

Многофункциональность, распространённость, низкая цена, простота монтажа — эти факторы позволяют профнастилу пользоваться неизменным спросом, но в частном домостроении металлочерепица, как кровельный материал, всё равно у него выигрывает. Главное её преимущество — различные варианты профиля, красивый внешний вид, а кровля — одно из основных украшений дома, и поэтому чаще мы видим профнастил на кровлях и стенах хозяйственных, промышленных зданий или на заборах.

Вердикт

Профнастил — материал знакомый всем и каждому. Даже на любом маленьком строительном рынке вы без проблем его найдёте. Профлист с успехом используют, как профессиональные строители, так и обычные дачники. Он уже готовится справить свой двухсотлетний юбилей, и за это время проделал длинный путь от материала для быстрого строительства до незаменимой составляющей современных монолитных конструкций. Такая долгая жизнь профнастила и его популярность объясняются оптимальным сочетанием универсальности, его физических характеристик и цены.


На что влияет толщина профлиста

Оглавление

Профлист (профилированный лист), он же профнастил – это материал с завидным набором всевозможных достоинств. Это и обусловило его заслуженную популярность у потребителей — от рядового дачника до сетей гипермаркетов и гигантских логистических центров. Но любой даже самый универсальный материал всегда имеет свою определенную область применения, где он по экономическим, технологическим и эксплуатационным характеристикам, наилучшим образом подходит для решения конкретных задач. Не составляет исключение и профнастил. Сразу возникает вполне закономерный вопрос: как обычному покупателю не ошибиться в своем выборе и не переплатить лишние деньги или наоборот сэкономив, не купить совершенно не подходящий для него материал.

А какой вообще бывает профильный лист? Сразу отвечаем – разный. Это зависит от параметров, которые при этом рассматриваются. Важнейшие из них – сфера применения, толщина листа, размеры, материал защитного покрытия, форма и размер гофрированного профиля, способ обработки стальной поверхности. По сфере своего применения профлист подразделяется на три основные группы – несущий, стеновой и кровельный.

Эти различия в сфере применения находит свое отражение в маркировке:

  • H — несущий — профлисты с данной маркировкой применяются для кровли и обустройства крыш при возведении торговых комплексов, промышленных зданий, складов, ангаров и других жилых и производственных объектов. Главная отличительная черта — это повышенная прочность. Только этот профилированный лист используется для несущих строительных конструкций, таких как несъемная опалубка при монтаже межэтажных железобетонных перекрытий и фундамента. С его помощью можно также создавать кровли большой площади.
  • C — стеновой — данные профлисты применяют при возведения фасадов, заборов, ограждений, кровли, перегородок, стеновых сендвич-панелей.
  • HC — профилированные листы с данной двойной маркировкой как бы говорят об универсальности области своего применения и действительно профлист данной марки применяется в самых разных видах строительных работ. Этот профильный лист применяется при строительстве фасадов, кровельных перекрытий, как опалубка при монтаже железобетонных перекрытий, для внутренних перегородок и т.д. Он также отлично подходит для всевозможных ограждений и заборов.
  • ПК — кровельный — профлисты с данной маркировкой применяются для устройства кровельных систем.

Одной из важнейших характеристик профлиста является толщина листа оцинкованной стали, из которой он изготовлен. Толщина металла определяет прочность, срок службы и область применения профлиста. При производстве профлиста используется лист толщиной от 0,30 мм до 1,00 мм. Толщина листа, наряду с высотой гофрированной поверхности, определяет прочность и что особенно важно при применении профлиста — прочность на изгиб. Кроме указанных выше характеристик, зависящих от толщины, имеется еще и экономический аспект, то есть цена самого материала. При прочих равных условиях (размере, форме профиля, материале защитного покрытия) следует понимать, что чем толще лист профнастила, тем он дороже стоит. Причем эта зависимость практически прямая лист толщиной 0,35 мм примерно в два раза дешевле листа 0,70 мм. Следовательно, правильный подбор толщины материала позволит вам сэкономить немалую сумму, тем более если речь идет о покупке десятков, а то и сотен листов. Давайте разберем возможные варианты использования профлиста в зависимости от его толщины.

Виды профильного листа и его толщина

Заборы и ограждения.

Заборы и ограждения едва ли не самый частый тип использования профлиста. Но заборы тоже бывают разные – если вам надо временно огородить строительную площадку на период постройки дома, то это одна ситуация и другая если вам уже требуется постоянный добротный забор вокруг жилого дома. Большое значение имеет характер ветровой нагрузки. Если объект окружен плотным рядом деревьев, кустов, жилых домов или находится за высоким общим забором, ветровая нагрузка на него будет значительно меньше, чем для объекта находящегося на открытой местности, так сказать в чистом поле. Этот фактор безусловно должен учитываться при расчете толщины применяемого материала.

Забор из профильного листа

Для временного ограждения строительных площадок, временных павильонов или для постоянных заборов очень хорошо защищенных с внешней стороны постоянным капитальным забором, можно применять самый тонкий профилированный лист толщиной 0,30 мм — 0,35 мм.

При умеренной ветровой нагрузке для участков, окруженных другими домами, высокими кустами и деревьями, находящимися не на высоком месте применяется ограждение профильным листом толщиной 0,40 мм — 0,45 мм.

В зонах с особой ветровой нагрузкой, в открытой местности, на возвышенных местах следует применять профильный лист толщиной 0,50 мм — 1,00 мм. При этом особое внимание следует уделить точному расчету ветровой нагрузки, выполненной специалистами.

Также следует учитывать и форму профиля, так самые распространенные для заборов С8 и С20 (21) имеют разную способность сопротивляться ветровой нагрузке – С20 (21) гораздо устойчивее и за счет этого можно снизить толщину листа на 0,10 мм.


Данные рекомендации имеют силу при монтировании профильного листа на конструкции, соответствующие строительным нормам и правилам для данной ветровой нагрузки. Так при монтировании листов на стальной профиль, приваренный к опорам из металлических труб, забетонированных или забитых в землю, следует учитывать количество продольных рядов этого профиля, чаще всего делается два ряда, при применении трех рядов, возможно использование более тонкого профильного листа.


Профлист для кровли.

Профлист стал довольно популярен в качестве кровельного материала в индивидуальном домостроении. Это произошло по многим причинам, во-первых, резко возросло разнообразие его всевозможных цветов и оттенков, а также и полимерных защитных покрытий, некоторые из которых рассчитаны и на десятки лет эксплуатации, во-вторых многообразие размеров, толщин, и формы гофрированной поверхности профиля листа позволяют подобрать оптимальное решение практически для любого типа крыши. Что же касается складских, производственных и торговых помещений, то тут профлист и так давно пребывает на лидирующих позициях. При выборе кровельного материала из профлиста учитывают, конечно, многие факторы, например, цвет, размеры, толщина, форма профиля (высота гофра), материал защитного покрытия, но мы сейчас ограничимся рассмотрением выбора профлиста, исходя из его толщины. При проектировании крыши следует учитывать угол наклона ската крыши и чем он меньше, тем большая снеговая нагрузка будет воздействовать на крышу и чем он больше, тем выше будет ветровая нагрузка. Минимальной толщиной кровельного профлиста считается 0,45 мм, которая годится для небольших по площади невысоко расположенных крыш. Для индивидуального жилого дома толщина используемого листа находится в пределах 0,50 мм – 0,70 мм. При этом высота гофра должна составлять минимально 20 мм. В основном для индивидуального строительства используются марки ПК, МК и НС.

Неплохим и относительно недорогим универсальным решением является профнастил МП-20. Благодаря наличию добавочных ребер жесткости и форме профиля в виде трапеции с широким основанием, этот материал является хорошим вариантом для устройства кровли, особенно в частном домостроении. Он вполне успешно выдерживает умеренную ветровую и снеговую нагрузку. Толщина данного профильного листа составляет 0,40 мм – 0,80 мм. Данный материал вполне подходит и для обустройства стен, заборов, а также создания сэндвич-панелей. В качестве защитного покрытия применяется надежный, проверенный временем, долгоживущий полиэстер.

Кровельный профильный лист МП-20

Кровля из профильного листа МП-20

Серия Н добавляется для производственных зданий и сооружений большой площади, толщина металла в которой доходит до 1,00 мм. В том случае если проектируется плоская кровля с небольшим уклоном, то надо исходить из того, что она должна выдерживать как вес, обслуживающего персонала для регулярного очищения от снега и льда, так и вес собственно снеговой нагрузки, в этом случае необходимо использовать профлист как минимум Н75 с толщиной от 0,80 мм.

Кровля из несущего профлиста

Несущий профлист.

Несущий профнастил характеризуется наибольшей высотой гофрированного профиля, которая начинается с 57 мм, толщина металла может доходить до 1,20 мм. Этот материал особенно активно используется, главным образом, при строительстве производственных зданий и сооружений. Он также находит применение при строительстве индивидуальных жилых домов, где применяется в качестве не снимаемой опалубки фундаментов и межэтажных железобетонных перекрытий. Толщина применяемого листа зависит от размеров перекрытий, свободных пролетов, крепления краев плиты и составляют 0,70 мм – 1,00 мм. Как правило, профлист в этом случае нарезается листами в размерах согласно проекту заказчика. Длина листа составляет до 12 метров.


Экономия на толщине листа тут не только не допустима, но и смертельно опасна, так как может привести к обрушению конструкции!


Плита перекрытия c использованием опалубки из несущего профнастила

Таким образом, в данной короткой статье мы попытались определить сферы применения профильного оцинкованного стального листа, в зависимости от его толщины. Исходя из этого каждый человек может заранее подсчитать предполагаемые расходы и выбрать наиболее оптимальный вариант.

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач.  Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

  • Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
  • Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
  • Возможность многократного использования, чего нельзя сказать о мягкой кровле.
  • Большой выбор крепежных элементов и их расцветок.
  • Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете.  Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле.  И цветное полимерное покрытие также имеет виды:

  • Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
  • Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
  • Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

  1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
  2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
  3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет.  А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

  1. Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
  2. Кровельный профнастил предназначен для покрытия крыши, от простых до сложных  форм. Стандартная высота гофры – 20-45 миллиметров.
  3. Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок. Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой.  Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

Профнастил в Омске от производителя







Компания Омск Сайдинг Инвест производит и реализует оптом и в розницу в Омске профнастил высокого качества в широком ассортименте. Специалисты нашей компании могут предоставить необходимые консультации относительно использования профнастила для обустройства кровли.

Профнастил — кровельный материал, выпускающийся в виде профилированных стальных оцинкованных листов, которые имеют волнообразную форму. Профнастил от компании Омск Сайдинг Инвест обладает множеством преимуществ — это высокая прочность, коррозионная устойчивость, простота установки и низкая стоимость. Данные свойства этого материала делают его очень востребованным. Мы предоставляем гарантию качества на весь профнастил, купленный у нас.

Профнастил (профлист) используется как в жилом, так и в промышленном строительстве, в частности, для сооружения быстровозводимых зданий разного предназначения, складов, ангаров и павильонов. При обустройстве кровли из этого материала значительную роль играет его устойчивость к климатическим перепадам. Кроме того, кровля из профнастила имеет довольно эстетичный вид. Благодаря широкой палитре цветов всегда можно выбрать вариант по вкусу. Профнастил является негорючим материалом, поэтому повышает общую безопасность здания.

Главные отрасли использования профнастила:

  • сооружение оград и ворот;
  • отделка стен;
  • несъёмная опалубка;
  • обустройство потолка;
  • обустройство кровли;
  • сооружение внутренних перегородок.

Гофрированная форма этого материала придаёт ему повышенную устойчивость. Стальной лист в ходе производства изгибается на холодном стане для повышения его поперечной сопротивляемости. Вследствие этого он устойчив к деформации и способен выдерживать достаточный уровень нагрузки.

По предназначению выделяют профнастил для крыши (отличается хорошими водоотталкивающими свойствами и быстрым высыханием) и профнастил для ворот и забора (имеет солидный вид, устойчив к длительному постоянному воздействию ветра и солнечных лучей). Отдельные листы профнастила, предназначенного для забора, скрепляются друг с другом легко, это является значительным преимуществом их.

Металлочерепица от компании Омск Сайдинг Инвест отличается очень доступной стоимостью, высокой прочностью и огромной долговечностью. Этот материал чрезвычайно широко применяют и в малоэтажном строительстве, и для мелкосерийных застроек. Главные достоинства металлочерепицы на фоне её конкурентов — небольшая масса и идеальное соотношение стоимости и качества. Металлочерепица нашей компании — один из наиболее удачных вариантов для кровли, что подтверждается множеством позитивных отзывов.

Сайдинг от компании Омск Сайдинг Инвест отличается простотой установки, поэтому цена его укладки относительно невелика. Также отделка фасада сайдингом не требует выполнения ремонтных работ. Уход за сайдингом ограничивается его мытьём каждый год с применением обычных моющих средств. Компания Омск Сайдинг Инвест производит и реализует в Омске сайдинг разных цветов, гладкий и фактурный (к примеру, имитирующий дерево).

Плюсы сотрудничества с компанией Омск Сайдинг Инвест:

  • Максимально широкий ассортимент профнастила и других материалов.
  • Мы являемся производителем реализуемых нами материалов, потому мы даём гарантию их качества.
  • Все наши материалы соответствуют требуемым российским стандартам качества.
  • Поскольку мы не занимаемся перепродажей материалов других производителей, мы можем предложить более привлекательные цены.
  • На наших складах наши сотрудники оказывают полный набор дополнительных услуг для удобства каждого клиента, в частности, осуществляют нарезку и комплектование материалов перед их отгрузкой. Мы осуществляем доставку заказов в любую точку Омска и области.

Профиль-забор из профнастила

Забор из профнастила своими руками–поэтапное выполнение работ

Профлист (профнастил) сегодня наиболее распространенный материал при строительстве глухих заборов и ограждений. Основная причина такой популярности профнастила – возможность возведения постоянных и временных заборов легко, быстро и недорого.

Многие обладатели дачного участка, загородного дома или коттеджа хотят поставить новый забор самостоятельно. Строительство забора из профнастила своими руками – вполне посильная задача для любого мужчины.

Преимущества забора из профнастила

  • Забор из профнастила имеет большой срок службы при достаточно низкой цене.
  • Ограждение из профлиста обеспечивает высокую звукоизоляцию.
  • Такой забор можно сделать любой высоты, что обеспечивает для желающих возможность оградить свой участок от посторонних взглядов.
  • Имеет приятный и эстетичный вид и заметно выигрывает по этим показателям у бетонных и деревянных заборов.
Выбор профнастила для забора

Прежде всего необходимо решить какой профнастил вы собираетесь использовать для строительства забора: оцинкованный или окрашенный. Оцинкованный дешевле, а крашенный более эстетично выглядит и кроме того слой полимерного покрытия создает дополнительную защиту от коррозии. Теперь толщина профлиста – для забора используется профнастил толщиной от 0,45 мм. Чем толще профнастил тем прочнее забор, но выше цена.

Для строительства заборов у профнастила должна быть маркировка с литерой «С».Профиль используемый для строительства заборов обычно С8, С10, С21 – здесь цифры обозначают высоту профиля в миллиметрах. Чем выше номер профиля тем прочнее забор, но выше цена. При подсчете количества листов необходимо учитывать, что профнастил крепится с нахлестом на одну волну. Хотя в наименовании профлиста это учитывается, например С10-1100 цифра после дефиса означает рабочую ширину листа с учетом нахлеста.Профнастил для забора обычно выбирается с высотой волны не выше 21 мм, большая высота гофра применяется на кровельном профнастиле.

Существуют несколько вариантов монтажа забора из профнастила. Самый простой и дешевый выполняется по следующей технологии:

На расстоянии 2-2,5 м по периметру забора устанавливаются столбы. Для создания каркаса между столбами привариваются лаги. На изготовленный каркас при помощи саморезов монтируются листы профнастила.
Прежде чем начинать работы по монтажу забора нужно разработать план конструкции, произвести расчет необходимых материалов.

Разметка участка под строительство забора

Прежде всего необходимо определиться, где будут устанавливаться угловые столбы, определите место ворот и калитки, места установки столбов (оптимальный шаг 2,3- 2,5 м, но не более 3м). Определитесь с высотой ограждения по периметру, высотой ворот и калитки. Вбейте колья в места на участке, где будут находиться угловые столбы, натяните между ними шнур. Подготовьте участок вдоль линии шнура по 0,5 м в каждую сторону – очистите участок от мусора, травы, выровняйте по горизонту. Вбейте колышки под места, где будут находиться столбы для калитки и ворот. Разметьте места для промежуточных столбов и вбейте туда колышки. Расстояние между ними должно быть одинаковым.

Выбор  столбов и перекладин.

В качестве материала для столбов рекомендуется металлический квадратный профиль 60 х 60 или 40 х 60 толщиной от 2 мм. Оптимальное расстояние между столбами 2 – 2,5 м. Длину столбов выбираем в зависимости от размеров профлиста и характеристик грунта. Для рыхлой песчаной почвы глубина отверстий от 1,2 м, для суглинка глубина отверстий  от 0.7 м.
Для перекладин оптимальный профиль считается 40 х 20 толщиной стенки от 2 мм, лучше 2,5 мм.

Установка столбов.

Садовым буром или лопатой выкапываются ямы для угловых (крайних) столбов глубиной 0,8 -1.5 м. Чем выше забор и чем более рыхлый грунт тем глубже должна быть яма.
По уровню устанавливаются угловые столбы и заливаются бетоном. Перед установкой все столбы необходимо загрунтовать  и покрасить для защиты металла от коррозии. Приварите заглушку на торец столба для защиты от атмосферных осадков.  После застывания раствора между крайними столбами натягивается шнур, что позволит выровнять столбы по линии и определит общий верх. После этого аналогично устанавливаются остальные столбы. Обращаем Ваше внимание, что при установке столбов для ворот и калитки нужно выносить столбы наружу за линию фронта остальных столбов на толщину перекладин (20мм, если используется профильная труба 40 х 20). Это обусловлено тем, что перекладины к столбам ворот и калитки привариваются встык, в то время как на остальные столбы внахлест.
После застывания бетона привариваем горизонтальные лаги, к которым будет монтироваться профнастил. Места сварки перемычек зачищаются, грунтуются и красятся. Обычно устанавливается верхняя и нижняя перемычка, но можно для жесткости установить и третью перемычку по центру забора.
Установленный каркас необходимо покрасить для защиты от коррозии желательно под цвет профнастила.

Монтаж профлиста.

Для монтажа профлиста используем кровельные саморезы для профнастила длинной 19 мм. Отнеситесь с особой тщательностью к монтажу первого листа. Нужно выровнять первый лист по уровню вертикально и горизонтально. Остальные листы можно монтировать выравнивая край по предыдущему листу. При монтаже достаточно крепить лист в четырех крайних  точках. После установки всех листов необходимо закрепить саморезами  с шагом минимум через 2 волны все листы.
После проведения монтажа возможно механическое повреждение поверхности профнастила. Нужно внимательно осмотреть всю поверхность смонтированного забора и при необходимости подкрасить царапины для избежания возникновения точек роста коррозии.


ООО «Талдом Профиль» / Каталог продукции / Промышленный профнастил

 Цены на профнастил оцинкованный и окрашенный (.pdf):

Профилированные листы – один из наиболее распространенных строительных материалов, который широко применяется в строительстве. Производителями стройматериалов выпускается несколько видов профнастила в зависимости от его назначения – профнастил для заборов, несущий профлист, стеновой и кровельный профнастил.

Кровельные профлисты (высота профиля обычно более 20 мм) используются для обустройства кровли на различных видах объектов – жилых и административных зданиях, небольших постройках, складских помещениях и т.д.

В настоящее время выпускается два основных типа кровельных профлистов:

  1. профнастил оцинкованный;
  2. профлист окрашенный с полимерным покрытием.

Область применения кровельного профлиста окрашенного

Из названия кровельных профилированных листов понятно, что этот строительный материал используется для обустройства кровли. Выбор того или иного вида профилированных листов напрямую зависит от того, в каком типе зданий предполагается обустройство кровли. Профлист с низкой высотой профиля используется для укладки кровли на небольших зданиях (гаражах, дачных домиках и т.д.), для больших по площади сооружений необходимо использовать листы с большой высотой профиля.

Достоинства кровельного профнастила оцинкованного

Все большее количество людей отдает предпочтение при обустройстве кровли профлистам, нежели другим видам строительных материалов, и в этом нет ничего удивительного.

Можно назвать три основные отличительные особенности профилированных листов, которые и делают этот кровельный материал таким популярным:

  1. Высокая прочность. Кровельный профнастил оцинкованный является очень прочным материалом, который способен выдерживать большие нагрузки. Отдельно стоит отметить то, что профилированные листы отличаются стойкостью к химическим воздействиям, влаге и т.д.;
  2. Долговечность. Профнастил оцинкованный либо профилированные листы с полимерным покрытием чрезвычайно долговечны, срок службы этого вида кровельного материала очень велик, его можно сравнить со сроками эксплуатации металлочерепицы.
  3. Небольшой вес. Минимальный вес профилированных листов позволяет с легкостью проводить необходимые разгрузочно-погрузочные работы и осуществлять транспортировку до объекта.

Отдельного внимания заслуживает стоимость кровельного материала. Профнастил оцинкованный является недорогим материалом, поэтому затраты на обустройство кровли с его помощью будут минимальны.

Монтаж кровельного профнастила

Монтаж кровельных профилированных листов достаточно прост и не отнимает большого количества времени. Все работы по монтажу можно разделить на три основных этапа:

  • расчет количества профнастила для укладки кровли на объекте, выбор профлистов в соответствии с нужными размерами и цветом;
  • подготовительные работы, включающие в себя укладку обрешетки;
  • непосредственный монтаж профилированных листов.

Несмотря на то, что монтаж кровли при помощи профнастила достаточно простой, рекомендуется доверить выполнение этих работ профессионалам, так как даже незначительные ошибки приводят к снижению прочности кровли, ее срокам эксплуатации.

«Талдом-Профиль» – продажа кровельных профилированных листов

Одним из многочисленных видов строительных материалов, поставляемых  ООО «Талдом-Профиль» на отечественный рынок, являются кровельные профлисты. Наша компания осуществляет производство и поставку двух видов трапециевидных профилей – П 20-1100 (К) и ТП 45-900. Оба вида профилированных листов производятся в полном соответствии с ТУ 5285-001-50186441-00.

В комплект поставки входят не только сами профлисты, но и планки, а также доборные элементы.

Что такое гофрокартон? — Подробная информация о распространенных стилях досок и флейтах




Гофрокартон или «комбинированный картон» состоит из двух основных компонентов: вкладыша и носителя. Оба сделаны из особого вида плотной бумаги, называемой тарным картоном. Лайнерборд — это плоский материал, как правило, на внешней поверхности доски, но также и внутри некоторых конструкций, который прилипает к среде. Medium — это бумага, которая сформирована в виде арок или желобков на одинарной облицовке и приклеена между облицовками облицовочного картона.

Флейты


Архитекторы уже тысячи лет знают, что арка с правильным изгибом — самый прочный способ перекрыть заданное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда помещали арки в гофрированную среду. Эти арки известны как каннелюры, и при прикреплении к облицовочному картону с помощью клея они сопротивляются изгибу и давлению со всех сторон.
Когда кусок комбинированной доски кладут на его конец, арки образуют жесткие колонны, способные выдержать большой вес.Канавки служат для разделения листов облицовочного картона, увеличивая жесткость картона на изгиб. Когда на боковую сторону доски оказывается давление, пространство между канавками действует как подушка для защиты содержимого контейнера. Флейты также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальный лайнер обеспечивает дополнительную прочность и защищает каннелюры от повреждений.

Флейты бывают нескольких основных обозначений.Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавки и количество канавок на фут в рамках данного обозначения:

  • Канавка была исходным профилем канавки для гофрированного картона. У него около 33 флейт на фут.
  • Канавка B затем была разработана для самонесущих консервов, поэтому не требовались ящики, выдерживающие большую нагрузку. У него около 47 канавок на фут.
  • С-образная канавка была затем разработана как универсальная канавка и имеет около 38 канавок на фут.
  • Канавка E была следующим успешным профилем канавки и имеет около 90 канавок на фут.
  • F-канавка была разработана для небольших складных картонных коробок. У него около 125 канавок на фут.
В последние годы наблюдается не только быстрое распространение профилей канавок, но и увеличение различий в измерениях характеристик канавок для любого заданного профиля канавок. Профили гофрокартона будут различаться, иногда значительно, поскольку валки для гофрирования изготавливаются с учетом множества аспектов (таких как скорость, характеристики картона, экономичность и т. д.).).

Комбинированная доска

На приведенном ниже рисунке показаны четыре основных типа комбинированных досок, которые чаще всего изготавливаются из облицовочного картона и среднего материала с использованием различных структур гофрокартона:
  • Односторонняя: Один гофрированный наполнитель приклеивается к одному плоскому листу лайнера.
  • Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как Двойное лицо.
  • Двойная стенка: Три листа облицовочного картона с двумя прослойками между ними.
  • Тройная стенка: Четыре листа облицовочного картона с тремя прослойками между ними.
Как правило, большие профили канавок обеспечивают большую амортизацию и прочность на вертикальное сжатие, а меньшие профили канавок обеспечивают улучшенные графические возможности. Меньшие канавки, такие как E и F, также обеспечивают улучшенные структурные возможности. для первичной (розничной) упаковки по сравнению с картоном (складные картонные коробки). В отрасли также существуют значительные различия в диапазоне размеров канавок в зависимости от характеристик контейнера, которые требуются для каждого применения.


Типы коробок

Коробки можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя дизайн коробки, комбинируя слои гофрокартона или добавляя внутреннюю упаковку, можно изготовить коробку из гофрокартона для эффективной транспортировки и хранения практически любого продукта.

Многие стандартные стили коробок можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система цифровых кодов, известная как Международный код ящиков из древесноволокнистого картона, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией твердого картона (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые распространенные категории стилей и дизайнов коробок. Имейте в виду, что есть много других стандартных стилей, из которых можно выбирать. Кроме того, коробки из гофрокартона могут быть изготовлены по индивидуальному заказу, чтобы удовлетворить специфические потребности любого пользователя коробки. Представитель производителя будет иметь более подробную информацию о дополнительных вариантах стиля коробки.


Для получения дополнительной информации о гофрокартоне:

  • Закажите издание к 75-летию Fibre Box Handbook, одного из самых популярных информационных текстов в отрасли производства гофрированного картона. Нажмите здесь , чтобы узнать больше об этом или разместить заказ.
  • Посетите веб-сайт www.corrugated.org , на котором можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрированный картон оставался в авангарде всей упаковочной отрасли, и о возможностях карьерного роста в области производства гофрированного картона.



Обзор структуры гофрированного картона — Блог компании Shanghai DE Printed Box

М.К. Каушал 1 , В.К.Сирохия 2 и Р.К.Ратор 3

Источник: International Journal of Application of Engineering and Technology Vol-2 No.-3

Аннотация

Гофрокартон

широко используется в упаковочной промышленности. Основными преимуществами являются легкость, возможность вторичной переработки и низкая стоимость. Это делает материал лучшим выбором для производства контейнеров, предназначенных для перевозки товаров. Кроме того, примеры проектирования конструкций на основе гофрокартона можно найти в различных областях.Структурный анализ компонентов картона является важной темой при проектировании контейнеров. Необходимо исследовать их прочностные свойства, поскольку они должны защищать содержащиеся товары от бокового сдавливания и сжимающих нагрузок при штабелировании. Однако в данной статье представлена ​​полная и подробная информация.

Ключевые слова: – гофрокартон, перерабатываемость, нагрузки на сжатие , гофрированный печатный ящик

1. Введение

Гофрокартон представляет собой бумажный сэндвич, состоящий из гофрированного наполнителя, прослоенного между внутренней и внешней облицовкой.С точки зрения производства, гофрокартон является подкатегорией картонной промышленности, которая является подкатегорией бумажной промышленности, которая является подкатегорией лесной промышленности. С точки зрения маркетинга это часть упаковочной индустрии. На протяжении всего цикла распределения товаров от производителя к потребителю гофрокартон является наиболее широко используемым видом транспортной тары. Традиционно гофрокартон наиболее известен своей структурной прочностью, которая обеспечивает защиту упакованных продуктов на протяжении всего цикла транспортировки.Однако с течением времени он развивался, и сегодня это гораздо более универсальный продукт.

Архитекторы давно обнаружили, что арка с правильным изгибом является самым прочным способом перекрытия заданного пространства. Гофрированные листы разрабатывались с учетом этого основного принципа. Рифленая среда приклеивается к прокладкам крахмальным клеем. После склеивания комбинированная плита сопротивляется изгибу. Канавки обеспечивают амортизацию при боковом давлении, а при размещении на конце они образуют жесткие колонны, способные выдерживать большой вес.Наиболее часто используемые флейты — флейты C и B. Другие включают флейту A, E и F. Недавно были созданы специальные микрогофры для создания специальных сортов, способных конкурировать на рынке коробочного картона. Как правило, канавки большего размера обеспечивают большую прочность на вертикальное сжатие и амортизацию.
Меньшие гофры обеспечивают преимущества печати, а также структурные преимущества для розничной упаковки.

2. История

В 1856 году был запатентован первый известный гофрированный материал для подкладки налобных лент в цилиндрах. В течение следующих четырех десятилетий другие формы гофрированного материала использовались в качестве упаковочного материала для стекла и других продуктов, перевозимых в деревянных ящиках. Затем в 1894 году была изготовлена ​​первая печатная коробка из гофрированного картона. Однако к 1900 г. существовала общенациональная сеть железных дорог, что позволяло распространять продукцию по всей стране. На тот момент контейнеры из гофрированного картона еще не были признанной классификацией для перевозки товаров. Термин «содержащий» означал заключенный со всех сторон в древесину.Хотя гофрокартону не хватало прочности при штабелировании, как у дерева, он был более доступным, более доступным, легче по весу, более однородным по качеству и более приспособленным к объемной упаковке, герметизации и обработке. Он также предлагал преимущества амортизации и пригодности для печати. Все эти характеристики были привлекательными для бизнесменов того времени, которые стремились воспользоваться преимуществами общенационального распространения. Гофрированная печатная коробка изначально использовалась для упаковки стеклянной и гончарной тары. Позже этот случай позволил доставлять фрукты и продукты с фермы розничному продавцу без повреждений, что повысило прибыль производителей и открыло экспортные рынки.

3. Гофрированный картон

Гофрокартон — материал на бумажной основе, состоящий из рифленого гофрированного листа и одного или двух плоских вкладышей. Он широко используется в производстве гофрированных печатных коробок и транспортных контейнеров.

Гофрированный наполнитель и облицовочный картон изготавливаются из тарного картона, похожего на бумагу материала, толщина которого обычно превышает дюймы (0,25 мм). Картон и гофрокартон иногда называют картоном; хотя картоном может быть любой плотный картон на основе бумажной массы.

Каркас из гофрированного картона

Тарный картон, также известный как CCM (гофрированный картон), представляет собой тип картона, специально изготовленный для производства гофрированного картона. Этот термин охватывает как облицовочный картон, так и гофрированный материал (или гофрокартон), два типа бумаги, из которых состоит гофрокартон. Поскольку тарный картон изготавливается в основном из натуральных небеленых древесных волокон, он обычно имеет коричневый цвет, хотя его оттенок может варьироваться в зависимости от типа древесины, процесса производства целлюлозы, скорости переработки и содержания примесей.Для некоторых печатных коробок из гофрированного картона, требующих хорошего товарного вида, используется белая беленая целлюлоза или покрытие на верхнем слое облицовочного картона, который выходит за пределы гофрированной печатной коробки.

4. Типы профнастила однослойного лицевого листа

Гофрированный материал с облицовкой из облицовочного картона, приклеенной к одной стороне. Может изготавливаться в листах или рулонах. Одинарная сторона в основном используется в качестве упаковочного материала, а иногда и для внутренней упаковки или прокладки. Одностенный гофрокартон Гофрированный материал с облицовкой из облицовочного картона, приклеенной к обеим сторонам. Его также называют «двойным лицом». Эта популярная и универсальная трехслойная конструкция превращается в широкий спектр контейнеров и упаковочных компонентов.

Типы каннелюр гофрированного картона

Гофрированный картон с двойными стенками

Два гофрированных материала с облицовкой из лайнера, приклеенной между ними и с обеих сторон. Эта 5-слойная конструкция наиболее подходит для упаковки тяжелых предметов, где требуется высокая жесткость и защита.

  • Состоит из канавок B и C.
  • Дополнительная набивка и прочность.
  • Отлично подходит для штабелирования тяжелых предметов.

Тройной гофрокартон

Три гофрокартона и четыре облицовки из лайнера. Эта 7-слойная конструкция используется там, где речь идет о больших размерах контейнеров, таких как пакеты для поддонов.

  • Состоит из двух слоев флейты C и одного слоя флейты B.
  • Очень прочный и устойчивый к раздавливанию.
  • Отлично подходит для хранения и транспортировки.

5.Сырье

Подложка и материал, из которых состоит гофрированный лист, являются формами картона. Картон изготавливается в основном из целлюлозных волокон, содержащихся в древесине. Волокна скрепляются лигнином. Волокна отделяются от древесины одним из трех способов: механическим, химическим и полухимическим. Механический включает в себя дробление и измельчение древесины на все более мелкие части. Химическое разделение или варка целлюлозы использует сульфит или сульфат для растворения лигнина. Это также известно как процесс Крафта.Этот метод дает самый высокий выход с наименьшим повреждением волокон и, следовательно, самой прочной бумаги. Полухимический процесс сочетает в себе механический и химический методы.

Linerboard — это картон, используемый в качестве внутренней и внешней облицовки гофрированного листа. Это сделано в основном с помощью химического процесса. Обычно его изготавливают из хвойных пород, таких как сосны, которые имеют самые длинные волокна и производят самую прочную доску. Medium — это рифленый картон, который находится между внутренней и внешней обшивкой.Он производится в основном из твердой древесины с более короткими волокнами посредством полухимического процесса.

Linerboard и Medium также изготавливаются из переработанных ресурсов. Побочные продукты пиломатериалов, такие как опилки и щепа, составляют примерно 10% поставок волокна. Переработанная бумага обеспечивает примерно 25%. Волокна отделяют от древесины или извлекают в процессе переработки и очищают. Затем жидкая бумага течет на движущееся проволочное сито. Вода стекает по проволоке, пока не достигнет сухой линии, где образуется бумажный коврик.Бумага проходит через бумагоделательную машину, где она дополнительно высушивается, прессуется и скручивается в большие рулоны, которые отправляются клиентам, производящим гофрированные листы.

6. Гофрированные канавки

Изобретатели гофрированного картона применили к бумаге те же принципы, что и древние архитекторы к зданиям. При попытках удерживать тяжелые грузы наиболее эффективным способом является использование арки. Как правило, более крупные профили канавок обеспечивают большую вертикальную прочность и амортизацию.Меньшие канавки помогают улучшить графические возможности, обеспечивая при этом большую структурную целостность. Экспериментируя с профилями канавок, дизайнеры могут варьировать прочность на сжатие, амортизацию и толщину. Флейты бывают нескольких стандартных размеров, таких как A, B, C, E и F. Различные профили флейт можно комбинировать в одном куске комбинированной доски.

3 9
Обозначение флейты Флейты на ногу толщина флейты (в) Флейты на счет Флейта толщина (мм)
Флейта 33-3 108 ± 108 ± 10 4.8
9
B Флейта 47 ± 3 1/8 154 ± 10 154 ± 10
C Флейта 39 ± 3 5/32 128 ± 10 4. 0
E
E FLUTE 90 ± 4 1/16 295 ± 13 1,6
F Флейта 125 ± 4 1/32 420 ± 13 0,8

Изобретатели гофрокартона применили к бумаге те же принципы, что и древние архитекторы к зданиям.При попытках удерживать тяжелые грузы наиболее эффективным способом является использование арки. Как правило, более крупные профили канавок обеспечивают большую вертикальную прочность и амортизацию. Меньшие канавки помогают улучшить графические возможности, обеспечивая при этом большую структурную целостность. Экспериментируя с профилями канавок, дизайнеры могут варьировать прочность на сжатие, амортизацию и толщину. Флейты бывают нескольких стандартных размеров, таких как A, B, C, E и F. Различные профили флейт можно комбинировать в одном куске комбинированной доски.

7. Типы канавок

Рифленый картон А

A-Flute, оригинальная флейта, имеет самый большой размер флейты и, следовательно, в сочетании с внутренней и внешней облицовкой является самой толстой. С 36 канавками на ножке A-Flute максимально использует гофрированные амортизирующие свойства и свойства штабелирования для хрупких и хрупких предметов. Поскольку A-Flute обладает превосходными качествами жесткости и устойчивостью к раздавливанию короткой колонны, она находит применение в самых разных областях.

В рифленый гофрокартон

B-Flute, второй размер канавки, принятый в гофрированной промышленности, имеет меньшую высоту арки, чем A, и большее количество канавок на фут (50). Это означает, что среда контактирует и поддерживает вкладыши в большем количестве точек, обеспечивая жесткую, плоскую поверхность для высококачественной печати и высечки, а также превосходную устойчивость к раздавливанию. B-Flute также предпочтительнее для высокоскоростных автоматических упаковочных линий и для прокладок, разделителей, перегородок и других форм внутренней упаковки.Сложные высечки и лотки для напитков являются отличными приложениями для B-Flute, а также коробки для банок, оберточные заготовки, упаковки из стекла в стекло и прокладочные листы. B-Flute обычно сочетается с легкими вкладышами, но при необходимости может использоваться и с более тяжелыми покрытиями.

  • 49 флейт/фут.
  • Хорошая устойчивость к проколам.
  • Меньше места на складе.
  • Использование: консервы, витрины.

«Флейта» описывает структуру волнообразного картонного материала, из которого состоит гофр картона.Флейты бывают нескольких размеров, известных как профили флейты.

Как правило, большие канавки обеспечивают большую прочность и амортизацию, а меньшие канавки обеспечивают лучшую пригодность для печати и способность складываться. Профили гофрокартона можно смешивать и подбирать в одном и том же куске комбинированного картона, чтобы управлять пригодностью для печати, прочностью на сжатие, амортизирующей способностью и общей толщиной картона.

Флейта C

C-Flute появилась рядом, чтобы разделить разницу между флейтами A и B.Имея 42 канавки на фут, она тоньше, чем канавка A, толще, чем B, и обладает хорошими амортизирующими, укладочными и печатными свойствами. C-Flute на сегодняшний день является наиболее широко используемым размером флейты. По оценкам, 80% современных контейнеров из гофрированного картона изготовлены из картона C-Flute.

  • 41 канавка/фут.
  • Хорошая прочность при штабелировании.
  • Хорошая устойчивость к раздавливанию.
  • Очень часто.
  • Применение: стекло, мебель, молочные продукты.

Е-канавка

E-Flute имеет наибольшее количество канавок на фут – 94, что обеспечивает наибольшую устойчивость к раздавливанию и самую плоскую поверхность для высококачественной печати.Тонкий профиль E-Flute (вчетверо толще C-Flute) уменьшает размер коробки и экономит место для хранения. Благодаря своему тонкому профилю и превосходным амортизирующим свойствам коробки из гофрированного картона E-Flute часто могут заменить обычные складные картонные коробки или контейнеры из твердого волокна. Примеры применения E-Flute включают коробки для косметики, хрупкие стеклянные и керамические предметы и хрупкие инструменты. Другой растущей областью конечного использования являются коробки для пиццы, где розничному продавцу нужен экономичный контейнер с хорошей графикой и отличной защитой продукта.

  • 95 флейт/фут.
  • Легкий вес.
  • Надежная альтернатива картону.
  • Превосходная поверхность для печати.
  • Отлично подходит для высечки коробок на заказ.
  • Использование: дисплеи, коробки для точек продаж.

F-канавка

F-Flute, новейшая канавка, чуть больше половины толщины E-Flute и представляет собой новейший растущий сегмент в области гофрокартона. Идея новой флейты, изначально разработанной в Европе, заключается в том, чтобы производить пакеты с меньшим содержанием волокон.

8. Переработка

Переработка представляет собой переработку использованных материалов (отходов) в новые продукты для предотвращения отходов потенциально полезных материалов, сокращения потребления свежего сырья, сокращения использования энергии, уменьшения загрязнения воздуха (от сжигания) и загрязнения воды (от засыпки) за счет уменьшения потребность в «традиционной» утилизации отходов и более низкие выбросы парниковых газов по сравнению с первичным производством. Переработка является ключевым компонентом современного сокращения отходов и является третьим компонентом иерархии отходов «Сокращение, повторное использование и переработка».

Перерабатываемые материалы включают многие виды стекла, бумаги, металла, пластика, текстиля и электроники. Несмотря на схожий эффект, компостирование или другое повторное использование биоразлагаемых отходов, таких как пищевые или садовые отходы, обычно не считается переработкой. Материалы, подлежащие переработке, либо доставляются в центр сбора, либо забираются с обочины, затем сортируются, очищаются и перерабатываются в новые материалы, предназначенные для производства. Старые гофрированные контейнеры — отличный источник волокна для вторичной переработки.Они могут быть сжаты и упакованы в тюки для экономичной транспортировки. Спрессованные коробки помещаются в гидроразбиватель, который представляет собой большой чан с теплой водой для очистки и обработки. Суспензия целлюлозы затем используется для производства новых изделий из бумаги и волокна. Мельничный и гофроагрегатный лом или брак — самый чистый источник вторичной переработки. Высокие показатели вторичной переработки отходов отражают эффективность перерабатывающих заводов по очистке и обработке поступающих материалов. Существует несколько технологий сортировки, просеивания, фильтрации и химической обработки переработанной бумаги.Многие посторонние материалы легко удаляются. Шпагат, обвязка и т.п. удаляются из гидроразбивателя «трещоткой». Металлические хомуты и скобы можно отсеивать или снимать с помощью магнита. Лента, чувствительная к давлению, на подложке из пленки остается неповрежденной: клей PSA и подложка удаляются вместе. Материалы, которые труднее удалить, включают восковые покрытия на гофрированных коробках и «липкие» частицы, мягкие каучуковые частицы, которые могут засорить бумагоделательную машину и загрязнить переработанную бумагу. Липучки могут быть получены из переплетов книг, клеев-расплавов, клеев PSA из бумажных этикеток, клеев для ламинирования армированных гуммированных лент и т. д.В настоящее время доступны измельчители гофрированного картона, которые с помощью специального процесса измельчения превращают использованный гофрокартон в упаковочные/амортизирующие материалы. Переработка гофрированного картона помогает странам, не имеющим устойчивых древесных ресурсов, создавать местную бумажную и упаковочную промышленность.

9. Преимущества

Использование гофрированной бумаги для упаковки из гофрированного картона в контейнерах имеет много преимуществ: легкий вес, структура, хорошие характеристики. Его внутренняя структура похожа на структуру гофрированной арки и может играть роль в защите от красных ударов, обладает хорошими механическими свойствами.Из упакованных товаров есть много хороших защит. Например, влаго-, тепло-, легко транспортировать и так далее. Транспортные расходы низкие и простые в реализации, упаковка и транспортная механизация и автоматизация. Изменения в спецификациях и размерах просты в реализации и могут быстро адаптироваться ко всем видам упаковки предметов. Уплотнение, комплектация и удобная автоматика. Может адаптироваться ко всем типам печати декора картонных коробок, может быть хорошим решением для защиты и продвижения товара. Коробки из переработанной бумаги легко соответствуют экологическим требованиям.За счет различных материалов покрытия или комбинации влаги, чтобы расширить сферу его использования.

10. Недостатки

Из-за того, что он легкодоступен, недорог и прочен по сравнению с его весом, гофрированный картон является популярным упаковочным материалом, а также популярным материалом для различных крупногабаритных изделий декоративно-прикладного искусства. Однако бывают случаи, когда гофрокартон — не лучший выбор для проекта или упаковки. Примите во внимание некоторые недостатки этого материала, когда решите, подходит ли он для ваших текущих целей.

11. Внешний вид

Внешний вид гофрированного картона, как правило, нежелателен для поделок, где главной целью конечного продукта является красота. Гофрокартон из-за своей внутренней структуры имеет шероховатую, ребристую поверхность, склонную к образованию складок и изгибов. Любые строения, построенные из него, будут иметь неопрятный вид,

, тогда как негофрокартон держит ровную аккуратную форму.

ПРОЧНОСТЬ

Гофрированный картон

относительно прочен для своего легкого веса, но для проектов и целей, требующих большей массы, вы можете предпочесть более плотный материал.Большая часть массы гофрокартона состоит из воздуха из-за формы гофрирования внутри. Если поместить его под сильное боковое давление, гофрокартон согнется, сморщится и сомнется.

ВОДОНЕПРОНИЦАЕМОСТЬ

В качестве упаковочного материала гофрокартон обладает очень низкой влагостойкостью. При намокании из-за влажности окружающей среды или прямого контакта гофрированный картон размягчается и в конечном итоге становится мякотью. Гофрированный картон также обладает высокой впитывающей способностью и, таким образом, легко передает влагу своему содержимому.

КРОМКИ

Из-за многослойной конструкции гофрированного картона вырезание любой сложной или изогнутой формы из листа этого материала может привести к неопрятному виду. Гофрированный внутренний слой часто будет виден на краю разреза.

СКЛАДНОЙ

На гофрокартоне сложно сделать аккуратные складки. Внутренние слои будут определять форму складок (не обязательно в нужном вам направлении) и заставлять материал растягиваться и сминаться непреднамеренным (и нежелательным) образом.

ОПТОВАЯ

В то время как извилистые, наполненные воздухом гофры внутри слоев картона обеспечивают превосходную амортизацию, их объем делает их неудобными для многих поделок или конструкций, которые могут потребовать большей детализации и утонченности в формировании. Толщина картона по сравнению с обеспечиваемой им конструкционной прочностью иногда разочаровывает такие конструкции.

РЕЗКА

При вырезании куска гофрированного картона определенной формы может быть трудно получить правильный угол, чтобы сделать чистый разрез как через два внешних слоя, так и через внутренний гофрированный слой. Без ровного разреза с лезвием, расположенным под постоянным углом 90 градусов к картону, разрез будет наклонным, что сделает две стороны разными по размеру.

12. Заключение

Основная часть этого документа состоит в том, чтобы предоставить информацию о гофрокартоне, такую ​​как лист, гофрокартон, вес, внешний вид и т. д. Это поможет для анализа гофрокартона в различных условиях окружающей среды. И тогда полный анализ поможет в разработке структуры гофрокартона.

13. Каталожный номер

  1. Кристина Джентилини, Лучио Нобиле, Кейт А. Сеффен «Численный анализ трансформирующихся гофрированных пластин» Procedia Engineering 1 (2009) 79–82.
  2. Л.Х. Пэн, К.М. Лью, С. Китипорнчай «Анализ усиленных гофрированных пластин на основе FSDT с помощью бессеточного метода» International Journal of Mechanical Sciences 49 (2007) 364–378.
  3. К.М. Лью, Л.К. Пэн, С. Китипорнчай «Нелинейный анализ гофрированных пластин с использованием FSDT и бессеточного метода» Вычисл. Методы Прил. мех. инж. 196 (2007) 2358–2376.
  4. С. Аллауи, З. Абура, М.Л. Бензеггаг «Влияние условий окружающей среды на механическое поведение гофрированного картона» Composites Science and Technology 69 (2009) 104–110.
  5. Ван-Шу Чанг, Эдвард Венцел, Тед Краутхаммер, Джоби Джон «Поведение сэндвич-панелей с гофрированным заполнителем при изгибе» Композитные конструкции 70 (2005) 81–89.
  6. М.Е. Бьянколини «Оценка эквивалентных жесткостных свойств гофрированного картона» Composite Structures 69 (2005) 322–328.
  7. Н. Талби, А. Батти, Р. Аяд, Ю.К. Го «Аналитическая модель гомогенизации для конечно-элементного моделирования гофрированного картона» Composite Structures 88 (2009) 280–289.
  8. П. Исакссон, П. Градин «Выпучивание при сдвиге в сердцевине конструкции из гофрированного картона» Композитные конструкции 88 (2009) 610–614.
  9. Ю.С. Тиан, Т.Дж. Лу «Оптимальный расчет компрессионных гофрированных панелей» Тонкостенные конструкции 43 (2005) 477–498.
  10. Г. Питарреси, Дж.Дж. Каррутерс, А.М. Робинсон, Г.Торре, Дж. М. Кенни, С. Инглтон, О. Велесела, М.С. Найдено «Сравнительная оценка ударопрочных многослойных композитных конструкций» Composite Structures 78 (2007) 34–44.
  11. Саи Судха Рамеш, К.М. Ван, Дж.Н. Редди, К.К. Анг «Элемент пластины более высокого порядка для точного прогнозирования межслойных напряжений в многослойных композитных пластинах» Composite Structures 91 (2009) 337–357.
  12. Г. Кресс, М. Винклер «Модель гомогенизации гофрированного ламината» Composite Structures 92 (2010) 795–810.
  13. Джек Риани, Йоахим Л.Гренештедт «Гофрированная обшивка в сэндвич-панели с пенопластовым наполнителем» Композитные конструкции 89 (2009) 345–355.
  14. М. Винклер, Г. Кресс «Пределы деформации для гофрированных многослойных материалов с поперечными слоями» Composite Structures 92 (2010) 1458–1468.
  15. Ю. Ван, Дж. Вайсмюллер, Х. Л. Дуан «Механика гофрированных поверхностей» Журнал механики и физики твердых тел Дата принятия 12 июля 2010 г.

Основы гофрированной упаковки | Imperial Paper Co.: Imperial Paper Co.

× Нажмите, чтобы увеличить Коробки из гофрокартона

повсеместно используются в упаковочных целях, обеспечивая прочное, но экономичное средство транспортировки и хранения товаров.Компания Imperial Paper имеет 57-летний опыт разработки и производства гофроупаковки премиум-класса, пакетов для розничной торговли, дисплеев для торговых точек и доставки расходных материалов на основе добросовестной и этичной деловой практики.

В этом руководстве мы рассмотрим основы гофрированных материалов, чтобы помочь вам определить, какое упаковочное решение подходит для ваших нужд.

Доступны гофрированные материалы различной толщины и прочности. Большинство гофрированных материалов состоят из двух или более лицевых слоев с зажатой между ними гофрированной канавкой.Тем не менее, одинарный лицевой лист представляет собой простой гофрированный материал, который сочетает в себе один лист облицовочного картона с одним слоем гофрокартона и в основном используется для защитной упаковки или упаковки.

Гораздо более распространены гофрированные материалы с одинарными, двойными и тройными стенками, которые вместе составляют подавляющее большинство гофрированных коробок, используемых сегодня.

Одностенный гофрированный   Материал.

Одностенный гофрированный материал состоит из двух слоев облицовочного картона, приклеенных к каждой стороне слоя гофрокартона.

Гофрированный материал с двойными стенками.

Гофрированный материал

с двойными стенками даже прочнее, чем с одинарными стенками, поскольку он добавляет дополнительный слой каннелюры и дополнительный облицовочный картон. Гофрированные материалы с двойными стенками являются хорошим выбором для штабелирования тяжелых материалов.

Тройной гофрированный материал.

Тройной гофрированный материал

представляет собой вариант для тяжелых условий эксплуатации, состоящий из трех слоев гофрокартона, расположенных между четырьмя листами облицовки. Гофрированный материал с тройными стенками прочен, устойчив к раздавливанию и идеально подходит как для транспортировки, так и для штабелирования.

Все эти конструкции доступны с различными внешними вкладышами, в зависимости от потребностей печати. Наиболее распространенные марки наружной облицовки включают:

.
  • Крафт. Натуральный коричневый цвет, это наиболее часто используемый и наименее дорогой лайнер.
  • #3 Белый.  Этот лайнер белого цвета с просвечивающей подложкой из крафт-бумаги.Он обеспечивает более чистый вид и лучшую пригодность для печати, чем крафт.
  • #1 Белый. Этот вкладыш выбелен до ярко-белого цвета и обеспечивает очень хорошие печатные характеристики, но легко загрязняется при транспортировке.
  • Премиум классы. Поверхности подложек премиум-класса имеют яркое покрытие из белой глины, минимизирующее пористость, что позволяет печатным краскам оставаться на поверхности. Это дает отличные печатные свойства, поскольку цвета более яркие, а более низкая впитывающая способность улучшает приводку. Однако из-за высокой стойкости чернила могут стать проблемой.
  • Этикетки с офсетной печатью. Используются для этикеток, наклеиваемых на гофрированные коробки.

Гофрированная канавка представляет собой складчатый материал, который находится между вкладышами для стабилизации и амортизации конструкции. Гофрированные канавки различаются по размеру и профилю в зависимости от количества складок или канавок на фут, что приводит к нескольким стандартным размерам:

  • Флейта. Этот профиль каннелюры имеет самый толстый размер, что означает наименьшее количество складок на фут.Его превосходные амортизирующие и укладочные свойства делают его идеальным для различных целей.
  • B Флейта. Флейта B обладает отличной устойчивостью к раздавливанию и имеет плоскую жесткую поверхность, подходящую для высококачественной печати и высечки.
  • C   Флейта. Канавка  C — это наиболее широко используемый профиль канавки, поскольку он обеспечивает превосходную амортизацию, стабильность и качество печати.
  • E   Флейта. Канавка E тонкая и жесткая, что делает ее идеальной для использования в условиях ограниченного пространства.
  • F Флейта. Флейта  F — это самый тонкий из распространенных размеров флейты, который изначально был разработан для сведения к минимуму количества волокон.

Как правило, более крупные профили каннелюры обеспечивают большую амортизацию и вертикальную прочность, а более мелкие обеспечивают большую структурную целостность и лучшее качество печати. Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, в нашей доске с двойными стенками используется комбинация канавок B-C.

Стиль коробки, который вы выберете, зависит от вашего приложения. Полный список типов коробок, их использования и сокращений доступен в нашем центре знаний, но следующий обзор должен помочь вам ознакомиться с распространенными типами и терминами.

Коробки с прорезями

Коробки с прорезями изготавливаются из цельных кусков рифленых заготовок с прорезями и насечками для удобства складывания. RSC (обычные контейнеры с прорезями) являются наиболее распространенными, они имеют клапаны одинакового размера, которые сходятся посередине при складывании. Тем не менее, коробки FOL (с прорезями с полным перекрытием) и SFF (специальные по центру с прорезями с полным перекрытием) предлагают наилучшие возможности амортизации и штабелирования.Коробки с прорезями — надежный выбор для большинства стандартных случаев упаковки и транспортировки. Другие разновидности включают HSC, OSC, CSSC, CSO и другие.

Телескопические ящики

Телескопические ящики имеют отдельные крышку и дно и бывают разных форм и размеров. Сочетание различных форм крышки и корпуса позволяет выдвижным ящикам вмещать множество нестандартных или тяжелых продуктов, таких как холодильники, водонагреватели и многое другое. Большинство телескопических коробок имеют квадратную или восьмиугольную форму, причем восьмиугольная форма лучше всего подходит для круглых предметов.

Папки

Папки

обычно представляют собой один лист гофрированного картона с насечками для удобства складывания. Цельные папки (OPF) являются самыми простыми и поставляются с клапанами Air Cell или без них, в то время как папки с пятью панелями (FPF) обеспечивают дополнительную амортизацию и возможности штабелирования. Существуют также усиленные и штабелируемые лотки для дисплеев, которые часто используются в качестве внутренних контейнеров для деталей.

Жесткие коробки

Жесткие коробки, также известные как ящики для блаженства, представляют собой транспортные контейнеры, состоящие из трех частей, в которых две одинаковые торцевые панели объединены с панелью корпуса.Эти детали склеиваются с помощью холодного клея, горячего расплава или их комбинации. Это отличный выбор для больших или тяжелых отправлений, и они предлагают экономичность без ущерба для производительности коробки.

Самоустанавливающиеся коробки

Самоустанавливающиеся ящики отличаются прикрепленной складной крышкой, которая в собранном виде может напоминать либо RSC, либо телескопическую крышку.

Внутренние формы

Внутренние формы, такие как прокладки, трубки и перегородки, помещаются в большую коробку для разделения или прокладки содержимого.Внутренние формы могут использоваться для удержания продуктов на месте во время транспортировки или для разделения продуктов в маркетинговых витринах.

Контейнеры для сыпучих материалов

Контейнеры для сыпучих материалов представляют собой большие ящики из гофрированного волокна, используемые для объединения большого количества более мелких упаковок. Контейнеры для сыпучих материалов повышают эффективность операций по обработке больших объемов.

Многие клиенты выбирают гофрированные материалы для индивидуальной упаковки, которая часто включает сложную печатную графику. Выбор чернил может иметь решающее значение для успеха этих проектов.С точки зрения маркетинга цвет является одной из самых ярких особенностей визуальной идентичности вашего бренда, поэтому важно учитывать эмоциональную реакцию людей на определенные цвета и определять цвета, которые соответствуют вашему общему образу.

Определенные цвета дают различные преимущества при печати. Например, использование стандартных цветов 60 Института производителей стеклянной тары (GCMI) для мелкосерийного производства обеспечивает согласованность, снижение затрат и простоту дублирования.

Как печатать на гофрированном картоне

Существует три основных метода печати на гофрированных коробках, и лучший метод зависит от желаемого качества печати, сложности графики и других подобных факторов.

  • Флексографическая рельефная печать. Этот метод лучше всего подходит для печати от края до края или текста с большим объемом. Он обеспечивает хорошее качество изображения по доступной цене.
  • Литографическая офсетная печать. Этот метод дороже, но позволяет использовать графику с более высоким разрешением.
  • Цифровая печать. Цифровая печать — это более дешевый вариант, использующий голубой, пурпурный, желтый и черный цвета (CMYK) для быстрой и точной печати; однако это может привести к проблемам с яркостью и несовершенству цвета.

При покупке коробок из гофрокартона необходимо помнить о двух основных параметрах. Внутренние размеры коробки должны быть достаточно большими, чтобы вместить продукт и всю необходимую упаковку, в то время как внешние размеры определяют, сколько коробок поместится в данном транспортном средстве, поддоне или единице хранения. Всегда указывайте внутренний размер, если у вас нет особой причины указывать внешний размер, и в этом случае вы должны пометить внешние размеры как «OD».

Коробки из гофрокартона можно запечатывать различными способами, в зависимости от содержимого и потенциальных проблем с обращением.

  • Лента. Пожалуй, самый распространенный вариант герметизации, лента экономична и обеспечивает дополнительную защиту от влаги. Ленты из ПВХ, как правило, самые прочные, хотя полипропиленовые ленты могут быть более экономичными.
  • Скобы. Скобы экономичны и могут быть быстро применены для эффективной упаковки больших объемов. Скобы также лучше защищают коробку от взлома по сравнению с лентой.
  • Ремни. Используемые в основном для крепления поддонов, ремни могут удерживать коробки закрытыми сами по себе или в сочетании с другими методами закрытия.
  • Клей. Клей-расплав часто используется для герметизации дна коробок, обеспечивая прочную фиксацию, способную выдержать грубое обращение.

Хотя коробки из гофрокартона не обязательно хрупкие, правильное обращение с ними может продлить срок их службы и защитить их содержимое. Пустые коробки следует хранить горизонтально на чистой поверхности. Убедитесь, что место хранения сухое и поддерживается постоянная температура, чтобы не повредить бумагу. Не храните коробки в вертикальном положении и не кладите на них другие материалы, так как неравномерное распределение веса может привести к поломке канавок.

Полные ящики на поддонах должны быть закреплены стретч-пленкой и ремнями для защиты от влаги и падений. Убедитесь, что ящики уложены ровно и вдали от выступов, чтобы распределение веса оставалось равномерным.

Imperial Paper предлагает широкий ассортимент коробок из гофрокартона премиум-класса, включая настраиваемые варианты коробок по подписке и многое другое. Мы используем новейшие технологии для создания упаковочных решений, точно отвечающих вашим потребностям. Чтобы узнать больше о наших продуктах и ​​услугах, свяжитесь с нами или запросите предложение сегодня.


Гофрокартон – Транспортно-информационная служба


Информация о продукте

Название продукта

Немецкий Веллпаппе
Английский Гофрокартон
Французский Ондуле из картона
Испанский Ондуладо картонная
Номер CN/HS * 4808 10 шт.

(* Комбинированная номенклатура/Гармонизированная система ЕС)

Описание продукта

Гофрированный картон состоит из одного или нескольких слоев гофрированной бумаги, наклеенной на бумагу или картон. Различают однослойный и многослойный профнастил:


Рисунок 1: Односторонний гофрокартон состоит из одного слоя гофрированной бумаги, наклеенной на бумагу или картон.
Рисунок 2: Одностенный гофрокартон состоит из одного слоя рифленой бумаги, наклеенной между двумя слоями бумаги или картона (также известный как двусторонний гофрокартон).
Рисунок 3: Двустенный гофрированный картон состоит из двух слоев гофрированной бумаги, склеенных вместе одним слоем нерифленой бумаги или картона, и каждая открытая внешняя поверхность покрыта одним слоем бумаги или картона.
Рисунок 4: Трехслойный гофрированный картон состоит из трех слоев рифленой бумаги, склеенных между собой двумя слоями бумаги или картона, каждая из внешних поверхностей которых также покрыта одним слоем бумаги или картона.

Качество/Срок хранения

Как видно из структуры различных типов гофрированного картона, они больше всего различаются по прочности, которая увеличивается с количеством слоев и/или качеством используемой бумаги.Прочность профнастила определяется следующими тремя характеристиками:

Прочность на разрыв [кПа]
Прочность на прокол [Дж]
Сопротивление раздавливанию по кромке [кН/м]

Прочность разделена на классы, которые определены в стандарте DIN 55468.

Коробки обычно изготавливаются из двустенного и одностенного гофрированного картона.Картонные коробки из высокопрочного гофрокартона, как правило, трехслойного (или сверхтяжелого) гофрокартона, применяются при перевозках в тяжелых климатических условиях и при механических воздействиях, а также при перевозке более тяжелых грузов. Кроме того, гофрированный картон, изготовленный из влагостойкого клея и влагостойкой бумаги, используется, в частности, для морского транспорта.

Использование по назначению

Гофрокартон обладает превосходной прочностью при малом весе (175 г/м²). Он очень хорошо поглощает давление и ударные нагрузки, поэтому гофрированный картон используется в качестве материала для транспортных коробок и для набивки хрупких товаров.Даже тяжелые детали транспортных средств, такие как коробки передач, транспортируются в картонных коробках из высокопрочного гофрированного картона со встроенным поддоном.

К началу

Упаковка

Гофрокартон транспортируется в рулонах (упаковка по периметру с защитой кромок). Гофрокартон, который уже был преобразован в картонные коробки, транспортируется в плоском виде на поддонах, предварительно снабженных защитой краев и закрепленных пластиковой лентой.

Назад к началу

Транспорт

Символы

Генеральные грузы

Транспортные средства

Грузовой автомобиль, судно (специально предназначенное для перевозки бумаги), железная дорога

Контейнерный транспорт

Транспортировка в стандартных контейнерах , при соблюдении норм содержания воды в товарах, упаковке и напольных покрытиях.

Обработка грузов

Крайне важно, чтобы груз был защищен от влаги (дождя, снега) при погрузочно-разгрузочных работах, так как существует риск потерь, вызванных вздутием и разрывом отдельных слоев.

Неправильное обращение при погрузке-разгрузке и хранении влечет за собой риск зацепления. Как следствие, бумажные слои приходят в негодность по глубине коряги. Затем их можно просто оторвать (разобрать) и использовать в качестве макулатуры.

Неправильное обращение с грузом может привести к деформации валков (овализации).Рулоны с ярко выраженной овальностью больше нельзя использовать для печати, и их необходимо перематывать.

Погрузочно-разгрузочные работы с рулонами должны производиться только специальными погрузочно-разгрузочными устройствами и вилочными погрузчиками с захватами для рулонов.

Коэффициент загрузки

2,40 м³/т (рулоны, без упаковки) [1]

Требования к месту для хранения

Трюмы должны быть абсолютно чистыми и гладкими, чтобы предотвратить любую возможность повреждения концов. Товары должны быть защищены от любых возможных утечек из гидравлических линий. Кроме того, трюмы должны быть защищены от попадания влаги.

Разделение

Упаковочная бумага

Крепление груза

Для обеспечения безопасной транспортировки груз должен быть уложен и закреплен в транспортном средстве таким образом, чтобы он не соскальзывал и не сдвигался во время транспортировки. Он не должен быть поврежден другими предметами или предметами груза.

Для крепления груза см. также главу Торговля бумагой в Руководстве по креплению грузов ГРВ.

Назад к началу

Факторы риска и предотвращение потерь

RF Температура

Гофрокартон требует особой температуры, влажности/влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения) .

Наиболее благоприятный диапазон температур для перевозки: 0–25°C [1]

Оптимальная температура для перевозки: 20°C [1]

Во время погрузочно-разгрузочных работ кратковременно допускается температура ниже 0°C. Товар должен быть защищен от источников тепла.

Назад к началу

RF Влажность/Влажность

Гофрированный картон требует особой температуры, влажности/влажности и, возможно, условий вентиляции (SC VI) (климатические условия хранения) .

Гофрокартон должен быть защищен от любой влаги, такой как дождь, снег, конденсат, морская вода, чрезвычайно высокий уровень относительной влажности или влажные поверхности штабелирования. Оптимальная относительная влажность составляет 50 % в тропическом климате и 65 % в умеренном климате.

Поскольку гофрокартон в основном изготавливается из растительных волокон, он гигроскопичен и имеет тенденцию к набуханию. Неправильное хранение или уход за грузом может привести к изменению размеров (вздутию), деформации (волнистости) и снижению прочности (разрыву). Это повреждение является необратимым, так как сушка приводит к короблению из-за внутренних напряжений и к образованию пятен (сухие кольца) или к разрыву/растрескиванию рулонов.

Выпотевание груза особенно вероятно во время рейсов из холодного климата в жаркий или при разгрузке в тропических портах, если грузы не были достаточно прогреты во время рейса и подвергались воздействию горячего окружающего воздуха при открывании люковых крышек или дверей контейнеров .

Рулоны гофрированного картона нельзя хранить в трюме с другими грузами, выделяющими влагу.

Назад к началу

RF Вентиляция

Гофрокартон требует особой температуры, влажности/влажности и, возможно, вентиляции (SC VI) (климатические условия хранения) .

Рекомендуемые условия вентиляции: Скорость воздухообмена: 6 смен/час (проветривание), если точка росы наружного воздуха ниже точки росы воздуха выдержки.

На рейсах из холодного в жаркий климат (Скандинавские порты, Континентальные порты – тропические порты разгрузки в Африке, Азии) необходимо использовать все возможные возможности для утепления гофрокартона во избежание запотевания груза.

Назад к началу

RF Биотическая активность

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Назад к началу

Радиочастотные газы

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Назад к началу

RF Самонагревание/самовозгорание

Гофрокартон горюч, поэтому его следует защищать от летящих искр. Курение должно быть строго запрещено. Температура воспламенения 258°С, температура воспламенения 427°С. При штабелировании имеет склонность к самовозгоранию под воздействием тепла.

В отличие от СО 2 вода и пена вызывают значительные потери груза из-за смачивания и набухания при использовании в качестве средств пожаротушения.

Назад к началу

RF Запах

Активное поведение Гофрокартон не выделяет запаха.
Пассивное поведение Чувствителен к неприятным и/или резким посторонним запахам.

Назад к началу

Радиочастотное загрязнение

Гофрокартон
Активное поведение Гофрокартон — очень чистый груз.
Пассивное поведение чрезвычайно чувствителен к загрязнению пылью, грязью, жирами и маслами.

Повреждения, вызванные загрязнением, вызваны загрязнением посадочных поверхностей во время предварительной перевозки, хранения, на пристани и в трюме/контейнере, загрязнением стенок трюма или контейнера и остатками ранее перегруженных грузов на полу, стенах, лонжеронах перекрытий, подпалубных бимсах или люках балки покрытия.

Храните груз вдали от красителей, кислот, химикатов, смолы и жиров/масел.

К началу

RF Механические воздействия

Гофрокартон чувствителен к механическим воздействиям, таким как давление, удар и трение. Чрезмерное давление, например, сжимает гофрированные слои, что снижает их прочность.

Назад к началу

Радиочастотная токсичность / Опасность для здоровья

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Назад к началу

RF Усадка/Недостача/Кража

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Назад к началу

RF Заражение насекомыми/Болезни

Этот фактор риска не оказывает существенного влияния на транспортировку этого продукта.

Назад к началу

Все о гофрокартоне — Все о гофрокартоне

Коробчатая конструкция

Гофрокартон, или комбинированный картон, состоит из двух основных компонентов: облицовочного картона и наполнителя. Оба сделаны из особого вида плотной бумаги, называемой тарным картоном.Linerboard — это плоская облицовка, которая приклеивается к среде. Среда — волнистая рифленая бумага между вкладышами.

На следующих рисунках показаны четыре типа комбинированной платы.

Односторонняя:

Один носитель наклеивается на один плоский лист лайнера.

Одностенный:

Материал находится между двумя листами лайнера. Также известен как Двойное лицо.

Двойная стенка:

Три листа облицовочного картона с двумя прослойками между ними.

Тройная стена:

Четыре листа облицовочного картона с тремя прослойками между ними.





Флейты

Архитекторы на протяжении тысячелетий знали, что арка с правильным изгибом — это самый прочный способ перекрытия заданного пространства. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда помещали арки в гофрированную среду.Эти арки известны как канавки, и когда они прикреплены к облицовочному картону с помощью клея на основе крахмала, они сопротивляются изгибу и давлению со всех сторон.

Когда кусок комбинированной доски кладут на бок, арки образуют жесткие колонны, способные выдержать большой вес. Когда на боковую сторону доски оказывается давление, пространство между канавками действует как подушка для защиты содержимого контейнера. Флейты также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры.В то же время вертикальный лайнер обеспечивает большую прочность и защищает каннелюры от повреждений.

Канавки бывают нескольких стандартных форм или профилей (A, B, C, E, F и т. д.). А-образная канавка была разработана первой и имеет самый большой общий профиль канавки. Си-флейта была рядом и намного меньше. Далее следует флейта C, размер которой находится между A и B. E-флейта меньше, чем B, а F-флейта еще меньше.

В дополнение к этим пяти наиболее распространенным профилям для более специализированных досок создаются новые профили канавок, как большего, так и меньшего размера, чем перечисленные здесь.Как правило, большие профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию. Меньшие профили канавок обеспечивают улучшенные структурные и графические возможности для первичной (розничной) упаковки.

Различные профили каннелюр можно комбинировать в одном куске комбинированной доски. Например, в тройной стеновой панели один слой среды может быть А-образным, а два других слоя — С-образным. Такое смешивание профилей гофра позволяет дизайнерам управлять прочностью на сжатие, прочностью на амортизацию и общей толщиной комбинированной доски.

Размеры коробки

Размеры указаны в порядке длины, ширины и глубины. На международном уровне для обозначения этих размеров могут использоваться слова длина, ширина и высота. Размеры ящика описываются исходя из проема собранного ящика, который может располагаться сверху или сбоку, в зависимости от того, как он будет наполняться. Отверстие коробки представляет собой прямоугольник; то есть он имеет два набора параллельных сторон. Более длинная из двух сторон считается его длиной, более короткая из двух сторон считается его шириной. Сторона, перпендикулярная длине и ширине, считается глубиной ящика.

Размеры могут быть указаны как внутри, так и снаружи коробки. Необходимо определить точные внутренние размеры, чтобы обеспечить надлежащую посадку продукта, отгружаемого или хранящегося. При этом паллетирование и распределение ящиков зависит от внешних габаритов. Изготовитель коробки должен быть проинформирован о том, какой размер наиболее важен для клиента.

Все материалы перепечатаны с разрешения; Copyright Fiber Box Association, Справочник по Fibre Box

Преобразователь гофрированного картона — Volume Software

Целью производителя гофрокартона является продажа упаковки из гофрокартона своим клиентам.Он покупает картонные листы у гофроагрегата и превращает их в обычные коробки с прорезями (RSC) или более сложную упаковку.

Гофрокартон картон картон листы .

Производимые картонные листы могут иметь разные « рифленые профили ». Для описания профиля мы часто используем код, составленный из ассоциации кодов канавок (в таком порядке: от внешней канавки к внутренней канавке):

  • Односторонняя .Гибкий элемент, а не лист.
  • Двусторонняя . Примеры: A, C или B.
  • Двойная стенка или « Двойная-двойная ». Примеры: EB или BC.
  • Тройная стенка . Примеры: БАК, БКА.

В зависимости от профиля гофрокартона и используемой бумаги существуют различные сорта картона .

Таким образом, лист картона изготовлен из картона сорта , с определенным размером (« ширина » и « длина ») и, возможно, с насечкой вдоль.

Листы гофрированного картона

Изготовление упаковки.

Гофрокартон последовательно проходит через ряд перерабатывающих машин , чтобы произвести упаковку, ожидаемую покупателем. Упаковка может быть простой, обычные прорезные коробки (описаны в стандарте FEFCO ), сложные, разрезанные коробки (конструкции CAO ; требуются высечки), а также POS , состоящие из нескольких частей.

Различные этапы преобразования могут включать следующее:

  • Биговальная машина : форматирование или биговка.
  • Полиграфия : офсетная печатная машина с секциями для нанесения покрытий.
  • Высекальная машина : вращающийся режущий инструмент или плоская высекальная машина .
  • Фальцовально-склеивающий станок : для складывания и соединения коробок
  • Обвязочная машина .

Футляр из гофрированного картона: коробка для телескопа

Хранение и логистика.

Хорошее управление запасами по партии и местоположение является важным компонентом управления для бизнеса конвертера. Логистика, позволяющая оптимизировать циклы доставки, также является ключевым фактором.

Ответ Volume Software на потребности переработчиков гофрокартона: VoluPack ERP.

Информационная система

VoluPack специально предназначена для переработчиков.

Наше решение для производителей гофрокартона: VoluPack ERP

Основы коробки — Boxmaster

История коробок из гофрокартона

Чем больше люди узнают о гофроящиках, тем больше понимают, что в них нет ничего «основного».Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь… для этого мы здесь. Мы постарались сделать эту страницу информативной, добавив легко усваиваемую информацию, которая поможет вам быстро освоить основы работы с гофрокартоном.

Типы картонных коробок

Обычные контейнеры с прорезями

Это самый распространенный стиль коробки. Все закрылки имеют одинаковую длину от надреза до края. Идеально подходит для: перевозки небольших отдельных предметов, таких как чашки и кружки, книги.

Лотки из гофрированного картона
Гофрированные лотки

— это в основном лотки для хранения других предметов. Они выгодны, когда видимость продукта и простота в обращении имеют первостепенное значение. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и переработанные пищевые продукты в оптовых упаковках.

Контейнеры с половинными прорезями
Контейнеры с половинной прорезью

аналогичны обычным контейнерам с прорезью, за исключением того, что они имеют только один набор клапанов. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально подходит для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Высечка по индивидуальному заказу

Это специальные коробки из гофрокартона, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить коробки на заказ с ПОЛНЫМ цветом, доступным во всех стилях и размерах. Идеально подходит для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарочных продуктов.

Полный круг

Внешние клапаны перекрывают всю ширину коробки, что делает ее особенно устойчивой к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально подходит для: тяжелых предметов, требующих дополнительной поддержки, таких как холодильники и стиральные машины.

Верх с защипами на концах

Это простые неклееные коробки, которые нужно складывать при сборке. Они отлично подходят для перевозки узких предметов. Идеально подходит для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Способ печати

Описание

Преимущества

Флексографская линия

Самый простой вид печати на гофрокартоне.

Позволяет добавлять информацию о компании или упаковке на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексопечать

Используется для графики более высокого уровня с использованием 4 рабочих цветов.Это обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-цветные печатные формы, общие затраты на печатные формы, как правило, выше, чем у Flexo Line. Минимальное количество тиражей, как правило, намного выше, чем у линии Flexo.

Заливное покрытие

Позволяет использовать сплошное 100% покрытие цвета. Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.

Заливные покрытия можно наносить с помощью стандартных печатных форм, поэтому затраты на штамп не являются расходами для клиента.

Этикетка ламинированная

Достигается приклеиванием печатных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое изображение триадного цвета (фотографического качества) и является разумным вариантом по цене для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимым с высококачественной упаковкой, подобной той, которая используется для программного обеспечения и электроники. Этикетки можно наносить со 100-процентным покрытием или в качестве точечной этикетки в сочетании с другой линейной флексографской печатью.

Трафаретная печать

Еще один способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофропакета.

Этот процесс чаще всего используется для дисплеев POP и упаковки для розничной торговли и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината для этикеток, и возможны комбинации цветов более 4.

Литографический ламинат

Обеспечивает такой же конечный продукт, как и ламинирование этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10–20 тыс. ).

Печатная поверхность фактически является частью упаковочного материала, в отличие от этикеточного ламината, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный флексографскому процессу, этот процесс включает в себя покупку клиентом предварительно напечатанных рулонов бумаги, которые используются при производстве облицовочного картона.

Это требует очень больших тиражей и значительных первоначальных инвестиций со стороны клиента, но может быть экономически эффективным способом применения эффектной графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например, в ящиках для пива и коробках с мандаринами.

Гофрированный картон Прочность

Прочность доски — это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть изготовлена ​​конкретная коробка, например:

  • Характер упаковываемых продуктов
  • Общий вес ящика
  • Размер коробки
  • Как картонная коробка будет укладываться, храниться и транспортироваться.

Boxmaster предоставляет два различных уровня параметров настройки при выборе прочности коробки. Первый — это тип каннелюры, а второй — с использованием теста на раздавливание краев.

Типы канавок для коробок из гофрированного картона

Гофрокартон

представляет собой S-образные волны/арки гофрированного картона, из которых состоит картон. Это называется гофрирование досок. Флейты — это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность на раздавливание/укладывание.Помимо обеспечения прочности при штабелировании, гофры также обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, большие канавки, такие как профили A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и возможность складывания. Канавки
B имеют 42-50 канавок на фут и толщину 1/8″. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и устойчивость к раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и толщину 11/64″. Они представляют собой нечто среднее между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошие свойства амортизации, укладки и печати. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и толщину 1/16″. Профиль платы очень тонкий, что, в свою очередь, уменьшает размер коробки и экономит место в магазине. Канавки
E обеспечивают наибольшую устойчивость к раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для высечки нестандартных коробок.

Конструкция из гофрированного картона

Boxmaster предоставляет вам возможность выбора между картонной конструкцией с одинарными или двойными стенками.
Single Wall — наиболее распространенный материал для гофрирования — он просто состоит из 1 слоя любого типа гофра, который вы выберете. В нормальных условиях одностенной конструкции будет достаточно, поскольку они предлагаются от 23ECT до 44ECT.
Конструкция с двойными стенками, также известная как «сверхмощный» гофрированный материал, используется для тяжелых или крупных объектов. Двойная стенка состоит из 2 слоев канавок, обычно 1 слоя B и 1 слоя C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44ECT до 61ECT.

Типы канавок

Канавки/ножка

Толщина

Преимущества

Б Флейта

42 -50

1/8″

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64″

Хорошая штабелируемость, прочность и устойчивость к раздавливанию

Э флейта

94

1/16″

Максимальная устойчивость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на раздавливание краев

Испытание на раздавливание краев — это просто метод, используемый для определения «укладки» или «раздавливания» куска гофрированного картона.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
