При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

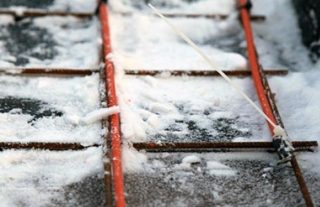

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе
Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

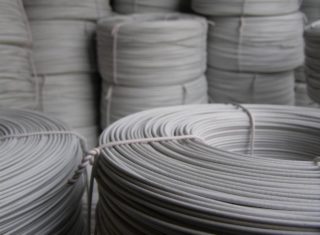

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

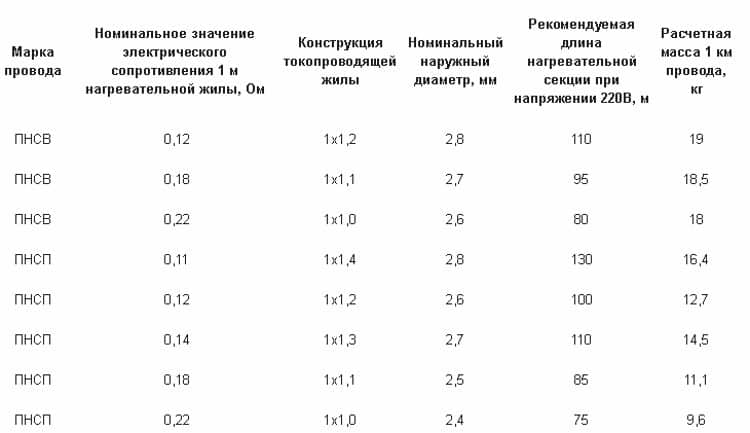

Основные параметры проводов ПНСВ и ПНСПТаблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

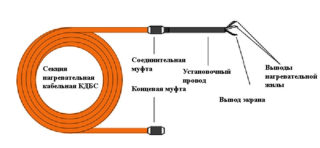

Основные элементы конструкции кабеля обогревочногоОсновные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

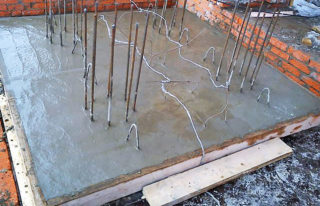

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Сравнительные характеристики кабелей ВЕТ и КДБС в виде таблицыТаблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

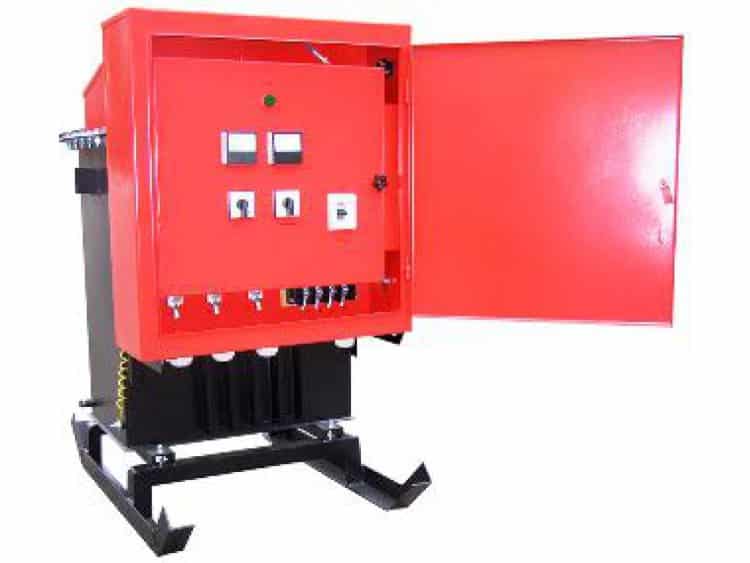

Трансформаторная подстанция КТПТО 80Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВЭлектрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).

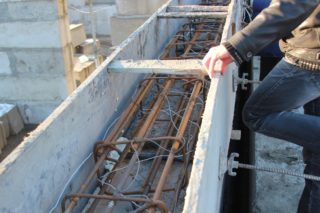

  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример подключения ПНСВ с помощью холодных концовПример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппаратуПодключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

  • В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:
  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

  • Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
  • В отличие от сушки электродами вероятность поражения электричеством минимальна.
  • Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

схема укладки и подключения, расчет

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Прогрев проводом ПНСВ

Прогрев проводом ПНСВ

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

  • не обеспечена достаточная теплоизоляция монолита и опалубки;
  • монолит слишком массивен, что затрудняет его равномерный прогрев;
  • низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Применение кабеля ПНСВ

Применение кабеля ПНСВ

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:

  • Удельное сопротивление составляет 0,15 Ом/м;
  • Стабильная работа в температурном диапазоне от -60°C до +50°C;
  • На 1 кубометр бетона расходуется до 60 м провода;
  • Возможность применения до температур до -25°C;
  • Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

Схема подключения

Схема подключения

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Этапы прогрева бетона

Этапы прогрева бетона

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Зимнее бетонирование

Зимнее бетонирование

Купить провод прогревочный ПНСВ-1,2 по выгодной цене можно здесь


Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

основные виды, применение и укладка провода ПНСВ

Обзор нагревательного кабеля ПНСВ для прогрева бетонаПри заливке бетона в зимнее время могут возникнуть определенные сложности. Если вода в структуре материала замерзнет, то технологическая прочность не будет достигнута. Медленная скорость затвердевания состава также делает работы с ним нерентабельными. Поддерживать оптимальную температуру материала позволяет кабель для прогрева бетона.

Применение нагревательных элементов

Применение нагревательных элементовОтрицательные температуры кристаллизуют воду в бетоне, и гидратация материала прекращается. В замерзшем состоянии жидкость расширяется и разрушает связи, образовавшиеся в цементе. Даже если температура повысится, материал уже не достигнет необходимой прочности.

При температуре 20 °C происходит оптимальное и равномерное затвердевание состава, сохраняются его важные характеристики. Чтобы поддержать нужные технические условия в зимнее время, используются греющий кабель для бетона ПНСВ и его аналоги. Он может пригодиться в следующих ситуациях:

  • теплоизоляция опалубки и монолита не обеспечена в полной мере;
  • монолит имеет крупные габариты и не может равномерно прогреться;
  • работы проводятся при отрицательной температуре, и вода замерзает в растворе.

Виды и характеристики кабелей

Существует несколько разновидностей греющего кабеля для прогрева бетона, наиболее востребованным является ПНСВ. В его основе — жила из стали с сечением 0,6−4 кв. мм и 1,2−3 мм в диаметре. Некоторые модели подвергаются оцинковке, защищающей компоненты провода от агрессивных составляющих строительных смесей.

Виды и характеристики кабелей

Термоустойчивость кабелю дает изоляция из полиэстера или ПВХ. Она также не боится агрессивных компонентов, истирания и перегибов, имеет повышенное удельное сопротивление и прочную структуру. Технические показатели кабеля ПНСВ:

  • около 60 м провода хватает на 1 кубометр раствора;
  • удельное сопротивление 0,15 Ом/м;
  • применение элемента до -25 °C;
  • возможность монтажа до -15 °C;
  • стабильные показатели работы при температуре от -60 °C до +50 °C.

Подключение кабеля к холодным концам производится при помощи алюминиевого провода АПВ.

Для питания подходит сеть трехфазного типа 380 В, возможно подсоединение к трансформатору. Если длина кабеля более 120 м и расчеты проведены правильно, то может также использоваться сеть бытового назначения в 220 В. Рабочий ток, проходящий в толще бетона, должен составлять 14−16 А.

Обзор нагревательного кабеля ПНСВ Альтернативным элементом для подогрева строительных смесей может выступать кабель ПНСП. Его изоляция состоит из полипропилена, немного повышающего силу тепловыделения по сравнению с изделиями ПНСВ. Эти виды кабелей также могут применяться для оборудования теплого пола.

Для правильной работы нагревательного элемента нужно точно рассчитать длину кабеля. Мелкие недочеты можно корректировать поступающим напряжением от трансформатора, регулируя его уровень.

Провода ПНСП и ПНСВ могут работать только вместе с оборудованием для настраивания мощности теплоотдачи. Это может усложнять задачу. Выходом из ситуации являются секционные двужильные термокабели с саморегуляцией ВЕТ и КДБС. Их можно подключать к сети 220 В напрямую. Линейная мощность составляет 40 Вт/м у провода КДБС и 35−45 Вт/м — для ВЕТ. Допустимый радиус изгиба равен 35 мм у первой модели и 25 мм — для второй соответственно.

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Технология прогреваПеред размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Чаще всего провод для прогрева бетона ПНСВ укладывают по схеме «змейка», которая используется для монтажа теплых полов. Этот метод экономит кабель и позволяет охватить максимальную область бетонного основания.

Необходимо проверить следующие моменты перед заливкой раствора:

  • температура подготовленной смеси выше +5 °C;
  • в опалубке нет льда;
  • схема правильно подключена;
  • холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник». При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

  1. Кабель ПНСВ для прогрева бетонаВедется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
  2. Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
  3. Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Для постройки больших объектов такие затраты невыгодны, поэтому чаще используется дешевый аналог.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

Расчет длины ПНСВНа определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

  • 1,2 мм — 0,015 Ом/м;
  • 2 мм — 0,044 Ом/м;
  • 3 мм — 0,02 Ом/м.

Рабочий ток не может превышать показателя в 16 А. Необходимо рассчитать потребляемую мощность на один метр провода.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Провод для прогрева бетона: виды, монтаж

В настоящее время бетон используется не только для возведения фундамента, но и при строительстве различных перекрытий и опор.

Полное затвердевание после заливки происходит через 28 дней при условии плюсовой температуры.

В холодный же период года вода, входящая в состав бетона, не вступает в химическую реакцию с остальными компонентами и превращается в лед, что приводит к более медленному затвердеванию бетона и потере его прочности. Лучший способ избежать этого – использовать специальный провод для прогрева бетона.

Зачем нужен прогрев бетона

лед на бетоне

Процессы, происходящие в бетоне во время его застывания, зависят от температуры окружающей среды. В зимнее время, когда температура опускается ниже нуля, происходит замерзание воды, из-за чего появляются проблемы с гидратацией бетона. При этом растров застывает не полностью, так как в некоторых местах проходит лишь его замерзание. Когда же температура окружающей среды начнет повышаться, вода растает, а монолитность раствора нарушится. Данный процесс приведет к нарушению целостности конструкции после застывания и снижению ее долговечности.

Для предотвращения описанных выше последствий необходим электропрогрев бетона проводами различного типа.

При этом посторонних процессов в смеси не происходит, а значит, структура остается однородной, что положительно отражается на долговечности и прочности бетона.

Виды нагревательных проводов и кабелей

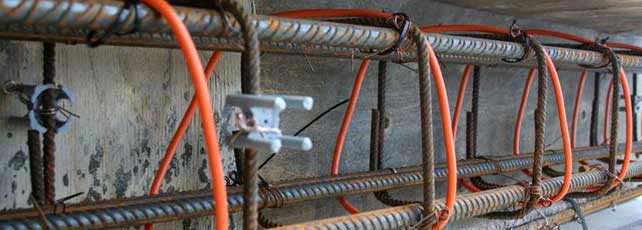

В большинстве случаев электропрогрев бетона в зимнее время осуществляется проводом ПНСВ (расшифровка: провод нагревательный, материал жилы – сталь, изоляция – ПВХ), так как среди всех видов он отличается минимальной ценой и максимально простым монтажом.

прогрев фундамента проводом

На втором месте по частоте использования – кабель ПНСП для прогрева бетона. Его основное различие с проводом, представленным выше – изоляция из полипропилена (в отличие от ПНСВ с изоляцией ПВХ). Данный материал позволяет немного повысить теплопроводность кабеля. Однако его стоимость выше, поэтому применяется он только в случаях, когда длина используемого кабеля имеет определяющее значение. Чаще такой провод монтируется как теплый пол.

Провода данного типа сложно монтировать, так как необходим точный расчет их длины. Если на стадии проектирования были допущены незначительные ошибки, исправить это можно регулировкой подающего напряжения.

Разновидности и особенности кабелей КДБС и ВЕТ

Если планируется электропрогрев бетона в зимнее время проводом ПНСВ или ПНСП, необходимо включение в систему дополнительного регулирующего оборудования, с помощью которого можно менять мощность в сети для регулирования тепловыделения. Для упрощения системы путем исключения из нее дополнительного оборудования можно использовать двухжильные термокабели, которые регулируют теплоотдачу самостоятельно: финский ВЕТ или российский КДБС.

Кабели данного типа подключаются напрямую к сети 220 вольт, установка дополнительных приборов для регулировки не требуется.

По конструкции кабели обоих производителей не отличаются, однако некоторые их технические характеристики различны:

  1. Линейная мощность, Вт/м (ВЕТ – 35-45, КДБС – 40).
  2. Рекомендованный радиус изгиба, мм (ВЕТ – 25, КДБС – 35).
  3. Номинальный диаметр, мм (ВЕТ – 6, КДБС – 7).
  4. Размеры секций, м (ВЕТ – 3,3-85, КДБС – 10-150).

Плюсы и минусы ПНСВ

Электропрогрев бетона проводом пнсв – наиболее экономически выгодный вариант. Связано это с дешевизной самого провода, а также сравнительно низким потреблением электрической мощности.  Кроме того, кабель данного типа отличается устойчивостью к воздействию щелочной и кислотной среды, благодаря чему его можно использовать в различных сложных условиях окружающей среды.

Кабель для прогрева бетона ПНСВ обладает и существенными недостатками:

  1. Сложность проектных работ из-за необходимости точного расчета длины кабеля.
  2. Необходимость включения в систему понижающей подстанции.

Стоимость таких подстанций (ПТ) достаточно велика. Их функционирование требуется постоянно, поэтому брать оборудование в аренду не целесообразно, ведь за это нужно будет отдать не менее 10% от общей стоимости. В некоторых случаях возможно использование сварочных аппаратов. Однако подходят они только для небольших объектов строительства, так как при интенсивной работе быстро выходят из строя.

Технология прогрева с использованием ПНСВ

Многие считают, что для того чтобы осуществить прогрев бетона проводом ПНСВ, достаточно уложить кабели и подключить их к электрической сети. Данный подход в корне не верен. Для правильного прогрева проводами необходимо четкое регулирование мощности, при котором учитывается много факторов. Как недостаточная, так и излишне высокая температура раствора приведет к разрушению конструкции.

Бетонный раствор, конечно, не закипит, так как оболочка провода начинает плавиться при 80 градусах. Однако в случае, когда она полностью исчезнет, провод может соприкоснуться с металлической арматурой, что приведет к короткому замыканию.

Схема подключения греющего провода должна быть тщательно продумана. Ниже приведен один из наиболее эффективных вариантов под названием «звезда».

Подключение проходит в три этапа:

  1. На данном этапе большая часть от всего объема воды в растворе поглощается, после чего происходит формирование кристаллической структуры. При этом температура бетонной массы достигает 55 градусов (продолжительность нагрева зависит от температуры окружающей среды). Чтобы процесс прогрева был непрерывным и равномерным, необходимо поддержание напряжения 95 вольт.
  2. На данном этапе уменьшается величина подаваемого напряжения до 75 вольт для кристаллизации бетонного раствора. Температура внутри поддерживается такая же (55 градусов) за счет инертности раствора. Важно отметить, что если на данном этапе температура окружающей среды резко понизится, необходимо увеличить величину подаваемого напряжения на 10 вольт.
  3. Данный этап можно назвать остыванием. При этом провод для прогрева бетона ПНСВ нагрет не более чем на 20 градусов. На последнем этапе бетонный раствор набирает до 80% своей прочности.

Расчет длины

Если планируется прогрев смеси бетона проводом ПНСВ, в первую очередь необходимо рассчитать его длину в зависимости от нескольких параметров. Главный определяющий фактор – расчетное количество тепловой энергии, необходимой для нагрева бетонной массы до требуемой температуры. Количество тепла зависит от окружающей температуры, относительной влажности воздуха, размера объекта.

При расчете длины важно знать основные характеристики ПНСВ, а именно — потребляемую мощность. Для самого популярного диаметра 1,2 мм она равна 0,015 Ом/м, у кабелей большего сечения сопротивление ниже, диаметр 2 мм соответствует сопротивлению 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Для окончательного расчета необходимой мощности нужно полученный показатель умножить на протяженность кабеля.

схема

Подобным образом рассчитываются и понижающие трансформаторы. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Монтаж ПНСВ

Схема укладки провода ПНСВ должна быть продумана еще на этапе проектирования объекта. Главное – его монтаж в опалубке до того, как начинается заливка бетонного раствора. В большинстве случаев для прикрепления провода к арматуре используется проволока из алюминия.

Чтобы прогрев бетонной смеси был максимально равномерным, секции монтируются на равном расстоянии друг от друга как по вертикали, так и по горизонтали. Расстояние между соседними должно составлять около 15 сантиметров.

провода для прогрева бетона

Важно отметить, что если в сети напряжение 380 вольт, длина сегмента должна составлять 31 погонный метр, если 220 – 17 метров.  Только в таком случае прогрев смеси будет проходить равномерно, а значит, он достигнет максимально возможной прочности. В случае, если секция будет смонтирована более длинной, тепловая энергия не будет доходить до самых удаленных участков.

Важно помнить, что включение провода в сеть  необходимо проводить за пределами опалубки.

В большинстве случаев это достигается путем присоединения кабеля с жилами из алюминия и его плотной обмотки. Когда бетонная смесь полностью застыла, провод не вытаскивается из него, он навсегда остается внутри и впоследствии может быть использован как «теплый пол».

Монтаж секционного обогревочного кабеля

Кабель для прогрева бетона данного типа поставляется на объект не в бухте, а в виде готовой секции. Данный факт несколько упрощает процесс монтажа, так как нет необходимости в обрезке провода. Сбор системы после следующих подготовительных работ:

  1. Расчет необходимой мощности одного сегмента в зависимости от объема бетонной смеси.
  2. Выбор длины провода.

Процесс монтажа системы достаточно простой, однако требует определенных знаний и навыков.

Ниже представлены общие рекомендации, придерживаясь которых, можно быстро и правильно смонтировать провод секционного типа для прогрева бетона:

  • Для обогрева одного кубического метра бетонной смеси в зависимости от состава необходимо 500-1500 Вт (в зависимости от температуры окружающей среды). Сократить расход электрической энергии можно путем добавления специальных присадок для понижения температуры застывания смеси или утеплив опалубку.
  • Если бетонной смесью заливается перекрытие или какая-либо балка, расчет электропроводки проводится  с учетом следующих начальных данных: 4 метра провода на 1 квадратный метр поверхности элемента.
  • Провод надежно защищен, поэтому его можно крепить к арматуре.
  • Провода всегда должны соприкасаться с опалубкой.
  • В процессе монтажа важно следить за расстоянием между кабелями, в противном случае электропрогрев бетона греющим проводом будет неравномерным.
  • Необходимо выдерживать минимум 4 сантиметра между соседними контурами.

В процессе монтажа необходимо следить за тем, чтобы провода не пересекались.

Преимущества и особенности сегментированного кабеля

Главное достоинство сегментированного кабеля – отсутствие необходимости во включении дополнительного оборудования в систему. Данный способ прогрева бетона максимально безопасен (в отличие от случаев, когда используются электроды), так как вероятность поражения электричеством практически сведена к нулю. Еще одно достоинство – простота монтажа и расчетов при использовании нагревательной секции. Материал уже разбит на сегменты, остается лишь высчитать необходимую мощность.

Прогрев бетона в зимнее время проводом ПНСВ значительно дешевле, поэтому сегментированный кабель, который разбит на секции шинопроводов, применяется лишь на небольших объектах, когда в приоритете скорость возведения и точность проводимых работ.

Что такое прогревочный кабель для бетона: характеристики

Использование провода ПНСВ считается одним из самых дешевых способов прогрева бетона. В первую очередь этот метод применяется строителями-профессионалами, так как подключение ПНСВ требует специальных знаний и оборудования.

Провод типа ПНСВ

Описание

Провода ПНСВ достаточно специфичны и являются электрическим нагревателем. Их не используют для подключения потребителей электроэнергии к сети.

Характеристики такого типа проводника во многом отличны от характеристик обычных проводов. На первое место выходят его свойства по температурным параметрам и теплоотдаче.

Виды и принцип действия

Выбирая материал для строительства, следует исходить из решаемых задач и учитывать величину бюджета.

Провод для прогрева бетона ПНСВ бывает двух видов:

  • с оцинкованной жилой;
  • с неоцинкованной жилой.

В оцинкованных моделях компоненты провода защищены от агрессивных воздействий строительных смесей. Неоцинкованные модели часто подвергаются коррозии и имеют меньший срок службы, но и более низкую цену.

Провод ПНСВ толщиной 2,0 мм служит для прогрева бетона

Технология прогрева бетона греющим проводом с использованием проводов ПНСВ позволяет получать прочные и надёжные конструкции. Перед началом заливки необходимо выбрать кабель с учётом необходимых характеристик и правильно его уложить, после заливки включить в сеть. Высокие температуры, воздействуя на бетон, не изменят его качество, конструкция получится прочная и надёжная при проведении работ даже в холодное время года.

Принцип действия достаточно прост. После подачи напряжения происходит нагрев провода, а затем прогрев бетонной смеси. Рекомендуемое ограничение напряжения — 70 В, поэтому используют в этом процессе трансформатор соответствующей мощности.

Укладка и монтаж

Обогрев бетона нужно осуществлять при низком напряжении и высокой силе тока в греющих элементах. При монтаже кабеля учитывают равномерность прогрева раствора бетона в конструкции. Закладка осуществляется при температуре воздуха до -15 °С. Не натягивая, проводник прикрепляют к арматуре. Крепёж осуществляют с помощью специальных зажимов. Изгибы радиусом меньше 25 см, а также перехлесты токоведущих жил недопустимы.

Часто используемая схема при укладке ПНСВ называется «змейка» Она напоминает систему «теплый пол».

При покупке провода ПНСВ необходимо изучить прилагаемую к нему инструкцию.

Схема подключения нагревающего провода

Чтобы повысить эффективность работы, секции ПНСВ производятся в виде спирали.

Можно воспользоваться кратким руководством монтажа при стандартной методике:

  1. Выбор диаметра по технической карте. Для обогрева армированных конструкций лучше использовать прочную ПВХ изоляцию, а для неармированных — полипропиленовое покрытие.
  2. Проводить нарезку равными отрезками, впоследствии свернуть их спиралью.
  3. Укладывать в арматурный каркас или в опалубку.
  4. Включение в сеть – после того как бетонная смесь начнёт схватываться. Трансформаторная подстанция помогает регулировать температуру за счёт изменения напряжения.
  5. Перед осуществлением монтажа рассчитывается объём смеси бетона, длина прогревочного кабеля, учитываются его характеристические свойства и температура окружающей среды.

При расчете длины учитывается:

  • форма конструкции;
  • температура воздуха;
  • марка бетона;
  • теплоизоляция;
  • сила и направление ветра.

Чтобы рассчитать необходимое количество проводника, пользуются специальными таблицами.

Таблица сечений ПНСВ



В подготовительные работы входит установка опалубки и арматуры по правилам. При работе на них не должно быть наледи.

Для укладки используют хомуты или скрепки. В процессе монтажа не допускают пересечения или касания проводников. Необходимо соблюдать особую осторожность после включения, так как нужно максимально исключить перепады напряжения, иначе проводник перегорит, а удалить его не получится.

Конструкция

ПНСВ имеет токопроводящую стальную жилу. Диаметр такой оцинкованной проволоки 1,2 мм. Изоляционный слой выполнен из ПВХ пластика или полиэтилена. Он не боится перегибов, истирания, агрессивных сред, прочна и имеет высокое удельное сопротивление.

Интервал температур для работы от — 60 до 50 °С выше нуля. Достаточно большой срок службы – минимальный 16 лет. Провода работают в повторно-кратковременном и длительном режиме. Металлическая фольга, рекомендованная для их покрытия, помогает достичь равномерности прогрева теплового поля. Обычно используют для таких целей фольгу, толщина которой от 0,2 до 0,5 мм.

Расшифровка названия

Внешний вид провода ПНСВ

Первый символ «П» в аббревиатуре обозначает само изделие – провод. Буква «Н» — наиболее информативный символ, указывающий на функции, то есть провод нагревательный. Данные о материале изготовления зашифрованы в третьей букве модификации «С» — проводник стальной. Последний символ в аббревиатуре «В» информирует о том, что материал изоляции изделия поливинилхлорид.

После букв в модификации указывают сечение проводов. Наиболее распространены модели с сечением в 1; 1,2; 1,4 мм², но встречаются и с 6 мм².

Достоинства и недостатки ПНСВ

Прогрев бетона проводом ПНСВ – достаточно выгодный способ. Выгода очевидна, так как стоимость проводника низкая и относительно небольшой расход электричества. Также важным плюсом является то, что проволока устойчива к воздействию щелочи и кислоты. Этот факт даёт возможность использовать данный метод прогрева бетона проводом ПНСВ даже, если в бетонную смесь добавляются различные присадки.

К основным минусам можно отнести:

  • сложный расчет длины провода;
  • использование дополнительного оборудования.

Провод ПНСВ 2 мм

Виды греющих проводов

Современный рынок предоставляет широкий спектр такой продукции, имеющей разные рабочие характеристики.

Кабель, прогревающий бетон, должен иметь хорошую изоляцию, иначе возможно короткое замыкание или пожар. Хороший изоляционный слой помогает предотвратить перегибы и переломы. Как правило, такие изделия имеют одну токопроводящую жилу, но встречаются и с двумя проводниками.

Виды провода для прогрева бетона и их особенности:

  • ПНСВ является самым доступным и известным видом. Имеет привлекательную стоимость, которая начинается от 1-го рубля за метр. Возможно многоразовое использование, но работать можно только с трансформатором.
  • Провод ПТПЖ схож по техническим характеристикам с ПНСВ, но он имеет две жилы.
  • КДБС — двухжильный в секциях. Дорогостоящий. Может использоваться без трансформатора. Очень просто укладывать и монтировать. Применяется разово.
  • ВЕТ — с двумя стальными жилами. Экономичен. С ним можно работать без трансформатора.

Кроме изделий, прогревающих бетонные конструкции, существуют серии греющих проводов, применяемых для других целей. Они могут быть резистивными или саморегулирующимися. К резистивным проводникам относятся наиболее простые, которые используются в конструкциях тёплых полов, а также для обогрева труб, диаметр которых до 40 мм. Большие трубы, обогрев кровли осуществляют саморегулирующим кабелем, который самостоятельно без датчиков регулирует обогрев, реагируя на изменение температуры.

Выбирать прогревочный кабель рекомендуется с помощью специалиста, который даст грамотный совет по необходимому типу, модели и параметрам.

ПНСВ — провод для прогрева бетона, который за вполне приемлемую цену позволяет эффективно решать проблемы, связанные с бетонными работами в зимнее время. Использование кабеля в этих целях возможно также и в другое время года.

саморегулирующий нагревательный, в зимнее время

Содержание статьи:

Во время сооружения монолитных бетонных конструкций используется несколько технологий, которые требуются для создания оптимальных температурных условий. Это может быть применение специальных проводов для обогрева или теплоавтоматов, а также тепляков. Первый вариант наиболее востребован, поскольку в сравнении с аналогами менее энергоемкий и финансово затратный.

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка провода Расчетная масса 1 000 метров провода, кг Оптимальная длина нагревательной секции при напряжении 220 В, м Номинальный наружный диаметр, мм Номинальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ 19 110 2,8 0,12
ПНСВ 18,5 95 2,7 0,18
ПНСВ 18 80 2,6 0,22
ПНСП 16,4 130 2,8 0,11
ПНСП 12,7 100 2,6 0,12
ПНСП 14,5 110 2,7 0,14
ПНСП 11,1 85 2,5 0,18
ПНСП 9,6 75 2,4 0,22

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

Разновидности и особенности кабелей КДБС и ВЕТ

Провод прогревочный ПНСВ

Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель – Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

Технические особенности КДБС ВЕТ
Степень защиты IP67 IP67
Размер секций, м От 10 до 150 От 3,3 до 85
Номинальный диаметр, мм 7 6
Рекомендованный радиус изгиба 35 25
Сопротивление изоляционного материала, Мом/м 103 103
Линейная мощность, Вт/м 40 В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт 220-240 220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

  1. Нагревательный элемент равномерно раскладывается в месте заливки. Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
  2. Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
  3. Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
  4. Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
  5. Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Подсоединение кабеля к питающей сети проводится за границами опалубки. Как правило, осуществляется это при помощи алюминиевых жил, которыми концы ПНСВ плотно обматываются несколькими витками.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

  • необходимость в использовании специального оборудования – ПТ;
  • сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

  • предварительно утеплить опалубку;
  • применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

  • несложный расчет длины требуемого обогревательного элемента, простота установки;
  • вероятность поражения электроэнергией минимальная;
  • для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
