Провод нагревающий – Подключение греющего кабеля своими руками: какой выбрать кабель, пошаговая инструкция по подключению | ВодаСовет — водоснабжение дома

принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется  нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

• Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
• Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
• Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
• Защиты от замерзания воды или для предотвращения скопления влаги;
• Предотвращения образования льда или отложения снега;
• Поддержания температуры какого-либо объекта в заданных пределах.

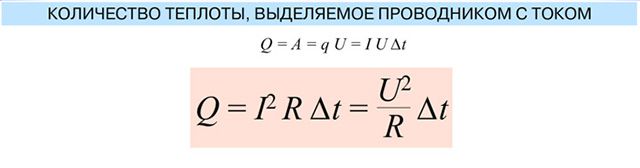

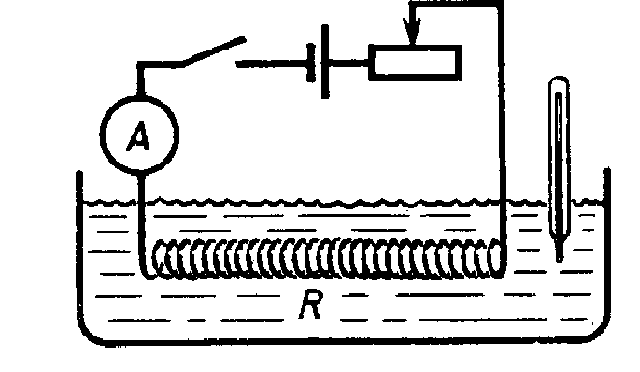

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

• Q – величина выделяемой тепловой энергии;
• I – величина тока, протекающего по нагревательному кабелю;
• R – омическое сопротивление элемента;
• t – время подключения кабеля к электрической сети.

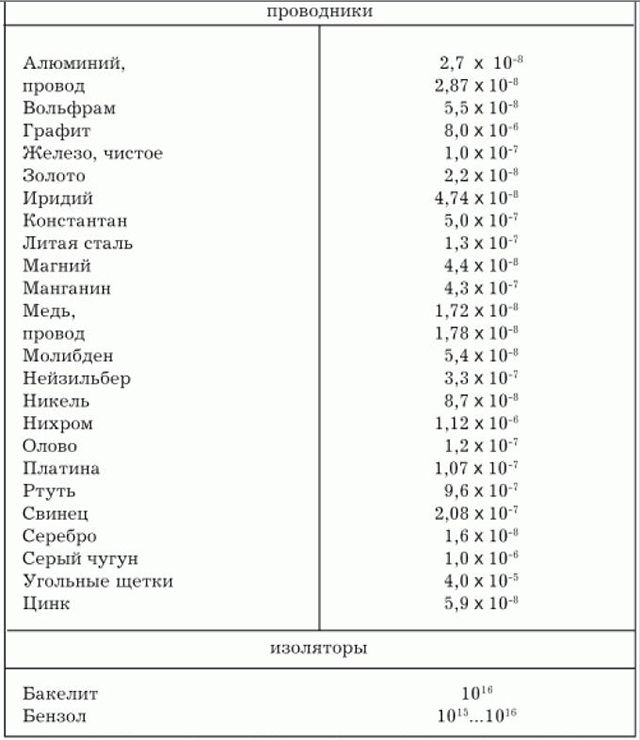

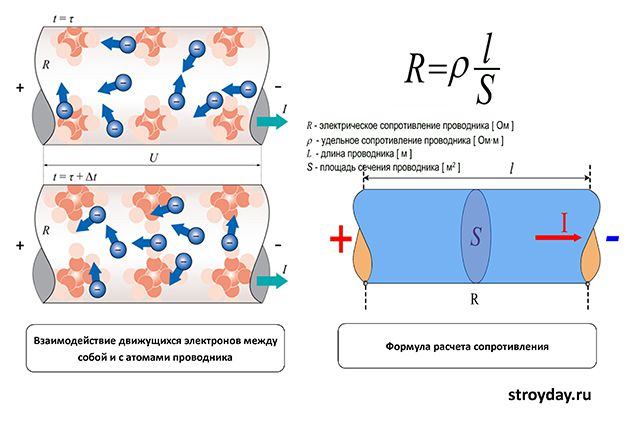

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

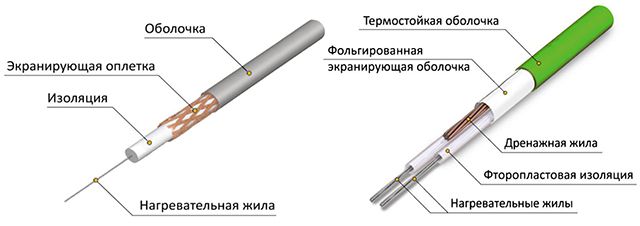

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

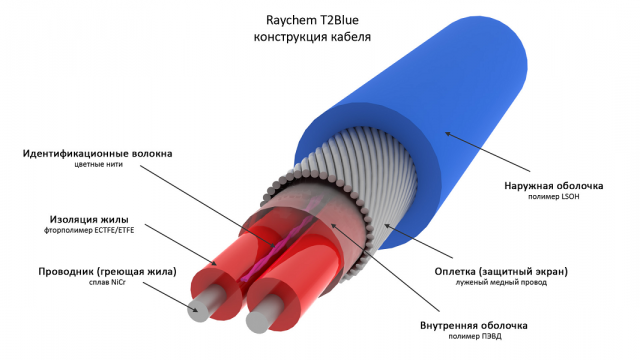

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

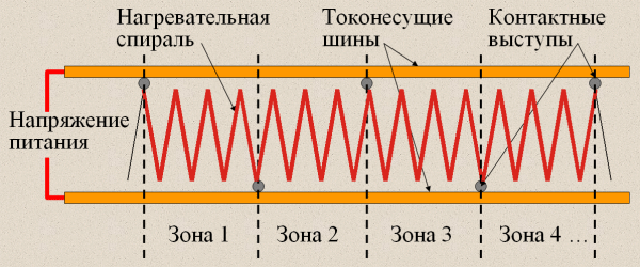

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших  личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

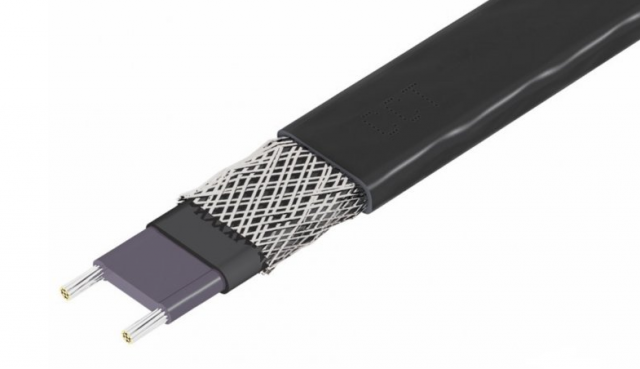

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

• Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
• Токоведущие жилы, на которые подается напряжение от внешнего источника.
• Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
• Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
• Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

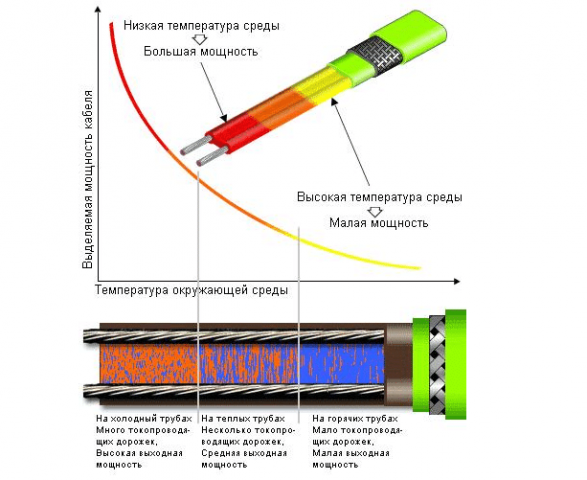

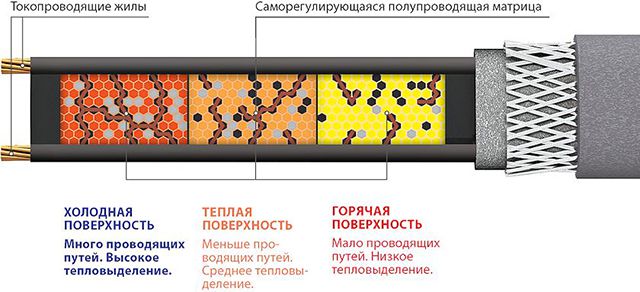

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля  является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

• Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
• Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т.д.).
• При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
• При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
• После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

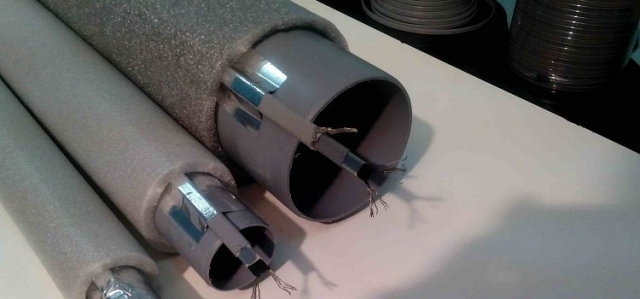

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

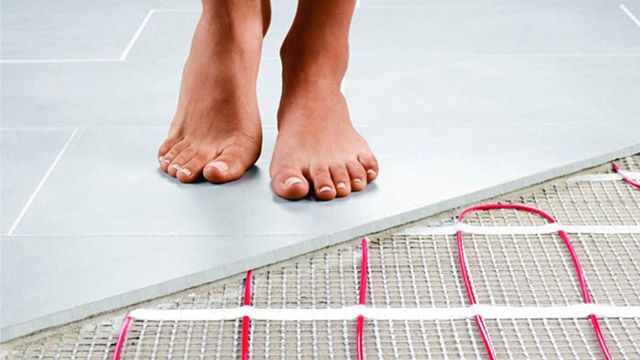

• теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
• крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
• различных трубопроводов в системах водоснабжения, канализации, отопления и т.д.;
• емкостей и резервуаров для хранения жидких веществ;
• систем водоотведения и дренажа;

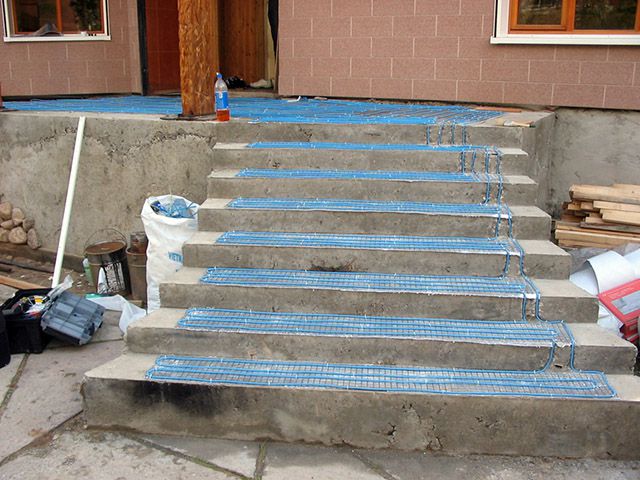

• подогрева ступенек зданий, тротуаров и технологических проходов;

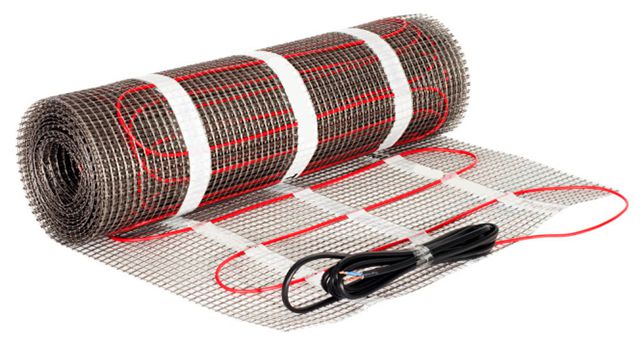

• нагревательных матов, ковриков и дорожек;
• аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

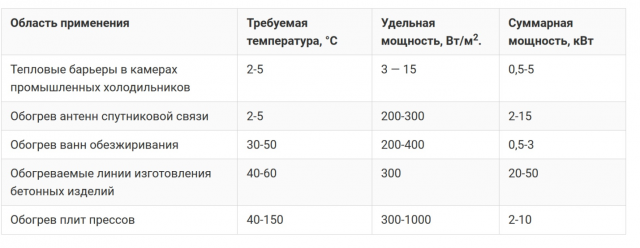

Таблица: область применения нагревающего кабеля

Область применения	Требуемая  температура, °С	Удельная мощность, Вт/м2.	Суммарная мощность, кВт
Тепловые барьеры в камерах промышленных холодильников	2-5	3 — 15	0,5-5
Обогрев антенн спутниковой связи	2-5	200-300	2-15
Обогрев ванн обезжиривания	30-50	200-400	0,5-3
Обогреваемые линии изготовления бетонных изделий	40-60	300	20-50
Обогрев плит прессов	40-150	300-1000	2-10

Нагревательный кабель: принцип работы, виды

Чтобы преобразовать электричество в тепловую энергию, используется нагревательный кабель. Технология востребована в умном доме. При рассмотрении кабеля учитывается классификация, свойства материала.

Описание

Провод нагревательный — это проводник с высоким сопротивлением, который способен вырабатывать тепло. Элементы используются для обогрева помещения, востребованы на даче, в квартире, в частном доме. Также провод может быть проложен по трубопроводу с целью повышения температуры воды. Внешне материал схож с коаксиальным проводником, служит отличным передатчиком тепловой энергии.

Интересно! Если посмотреть на материал в разрезе, предусмотрены жилы, а также изоляция.

Изоляция

Преимущества и недостатки

Рассматривая нагревательный шнур, стоит выделить основные достоинства:

• безопасность использования,
• разнообразие моделей,
• значительная мощность,
• гибкость материала,
• выгодные цены,
• долгий срок службы.

Минусы:

• значительный диаметр,
• легко повреждается,
• невозможно произвести замену жилы.

Также при монтаже стоит учитывать степень защищённости. Кабель приписывают к электронагревательным приборам, а значит, есть риск получить повреждения от удара электрическим током.

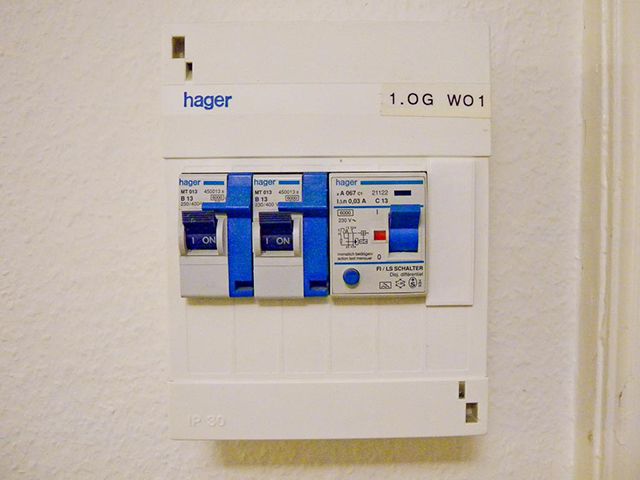

Удар электрическим током

Разновидности и их принцип действия

Нагревательный провод отличается по количеству жил, выделяют такие типы:

• одножильный,
• двухжильный.

Классификация материалов в зависимости от схемы:

• минеральные,
• саморегулирующие,
• зональные.

При рассмотрении типов стоит учитывать параметры, преимущества и недостатки. Принцип действия построен на эффекте Джоуля-Ленца. То есть напряжение преобразуется в тепловую энергию. Однако есть допустимый уровень, поэтому учитывается количество секций.

Секции провода

Одножильный резистивный

Резистивными называют проводники, у которых высокое сопротивление. Встречаются линейные, зональные варианты с одной токопроводящей жилой. Они характеризуются высокой стойкостью, могут применяться для обогрева пола.

Двухжильный резистивный

Резистивный тип считается подходящим для водостока либо кровли. Распространенными считаются линейные модели, которые работают по эффекту Джоуля-Ленца.

Важно! В промышленности провод встречается на предприятиях по изготовлению продуктов питания. Также элементы востребованы при обогреве пола.

Резистивный провод

Зональный

Зональный тип производится с двумя изолированными жилами. Изоляция отличается по классу и защитным свойствам. Если рассматривать структуру, предусмотрены отдельные секции, которые могут называться окнами. Данный вид кабеля не разрешается самостоятельно обрезать, поскольку можно повредить структуру.

Помимо токопроводящих жил изоляции имеется спираль, представленная в виде тонкой проволоки. Чаще всего она изготавливается из стали и необходима для повышения уровня сопротивления. Когда на кабель подаётся напряжение, происходит замыкание в секции, поэтому устройство сравнивается с резисторами.

Зональный тип

Саморегулирующийся

Если взглянуть на конструкцию саморегулирующегося кабеля, практически нет отличий от зонального типа. Однако если разбирать токопроводящие жилы, при размотке видны две спирали, а внутреннее изолирующее покрытие отсутствует.

Секрет кроется в наличии проводящей матрицы. Она служит отличным проводником, выполнена в форме нити. За основу взят полимер, который отдаёт тепловую энергию и влияет на уровень сопротивления.

Саморегулирующий кабель

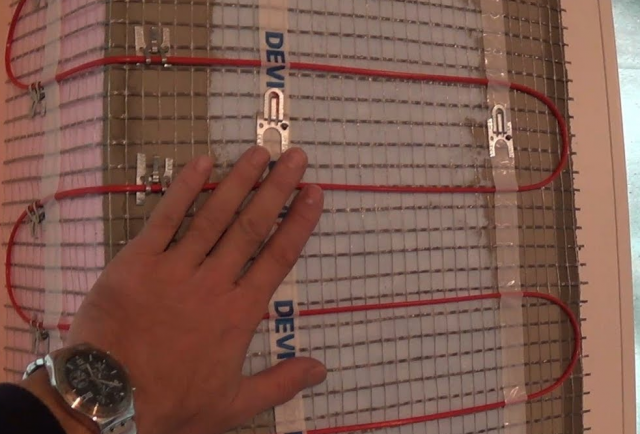

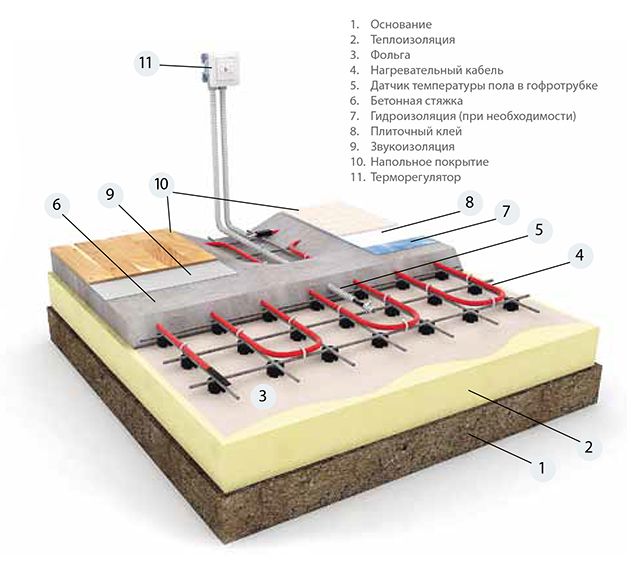

Особенности монтажа

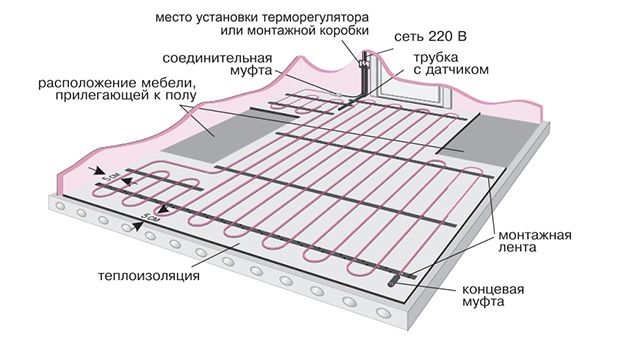

При монтаже кабеля стоит придерживаться инструкции:

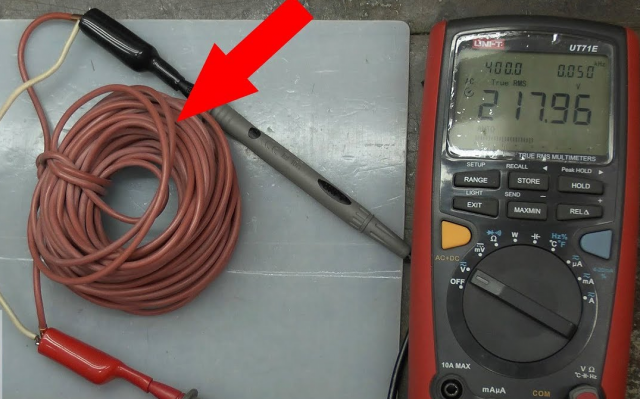

1. замер сопротивления;
2. отметка на полу;
3. закрепление сетки;
4. укладка кабеля;
5. фиксация сетки;
6. крепление монтажной коробки;
7. повторный замер сопротивления;
8. включение терморегулятора;
9. формирование цементной стяжки.

Во время ремонта рассматривают варианты с теплоизоляцией пола и без неё. Обращается внимание на уровень поверхности, стоит использовать монтажную ленту.

Монтажная лента

Основные правила применения

Когда специалист работает с нагревательным кабелем, не стоит пренебрегать правилами:

• учитывать рекомендации производителя;
• допускается к работе только квалифицированный электрик;
• производится расчёт мощности;
• не допускаются механические воздействия;
• нельзя растягивать провод;
• учитывается рабочая температура;
• проводится заземление кабеля;
• нельзя работать при повышенном уровне влажности;
• провод подключается в размотанном состоянии.

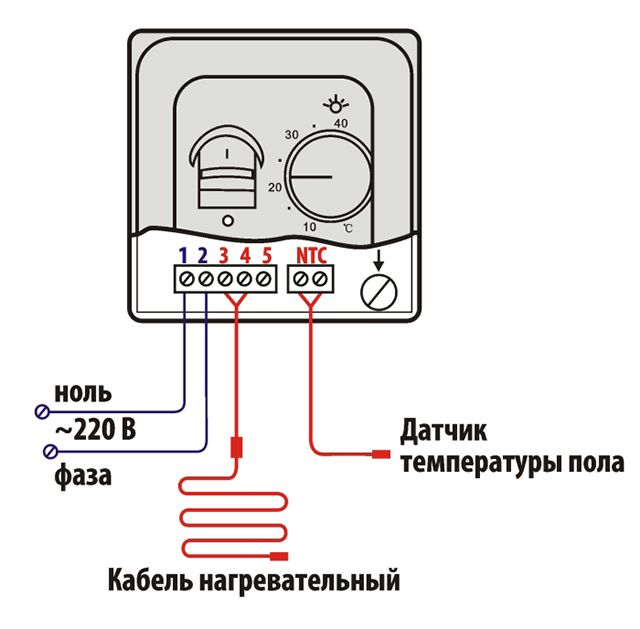

Отдельно предъявляются требования касательно подбора терморегулятора. Во время работы потребуется концевая муфта и цементно-песчаная смесь.

Концевая муфта

Лучшие производители нагревательного шнура

Если взглянуть на рынок, встречается продукция таких производителей:

• IN-TERM.
• HEMSTETD.
• FENIX.
• GRAY-HOT.
• ЭКСОН.
• NEXANS.

IN-TERM — это чешский бренд, который выпускает кабели различной мощности (от 172 Вт). Заготовка отличается длиной минимум 8 м. Если взглянуть на ассортиментный ряд, наиболее распространённой считается продукция 550 Вт. Длина заготовки 27 м, то есть оптимальная площадь прогрева — 3.8 квадратных метра.

Бренд IN-TERM

Информация указана, если делается шаг 14 см. Если рассматривать шаг 12 см, то показатель уменьшается до 3.2 квадратных метра.

Также на рынке встречается продукция торговой компании HEMSTETD. Она производит кабеля длиной от 8.9 м. Если рассматривать модели для обогревателей, самый длинный провод имеет длину 197 м. С таким проводом можно обогреть площадь более 24 квадратных метров (это если шаг составляет 12.5 см).

На каждый квадратный метр по данным производителя затрачивается мощность 140 Вт. При выборе кабеля 197 м с шагом 10 см разрешается греть площадь 119.7 квадратных метров. Общая мощность заготовки для водопровода составляет 3350 Вт. Чехи предлагают рассмотреть продукцию FENIX. Распространенными считаются провода серии ADSV.

Провода серии ADSV

Минимальная длина заготовок — 8.5 м при мощности 162 Вт. Если прокладывать провод шагом 14 см, он прогреет в мороз площадь помещения 12 квадратных метров. Двухжильный экранированный кабель для коммуникаций может иметь длину  максимум 149 м с общей мощностью 2600 Вт. Если прокладывать его с шагом 10 см, материал сможет прогреть при замерзании помещение общей площадью 15 квадратных метров.

Интересно! Потребители также не исключают из списка продукцию GRAY-HOT, которая производится на территории Украины. Компания выпускает двухжильные нагревательные кабели.

Минимальная мощность заготовки для трубы — 92 Вт. Речь идет о проводе длиной 6 м, и если его укладывать с шагом 10 см, можно прогреть площадь 0.6 квадратных метров. Производитель предлагает рассмотреть изделие номинальной мощностью 1929 Вт. Заготовка имеет длину 128 м, если укладывать её с шагом 10 см, легко прогреть комнату общей площадью до 13 квадратных метров.

Для разнообразия стоит рассмотреть продукцию сильного бренда NEXANS. Она родом из Норвегии, производятся заготовки различной мощности. Если смотреть на небольшие товары, у них мощность стартует от 300 Вт. Кабель длиною 17.6 погонных метров способен прогреть площадь 2.2 квадратных метра. Производитель предоставляет проводку мощностью максимум 3100 Вт.

Провода данной серии имеют длину 185 м, рассчитаны на квадратуру 23.2 квадратных метра. Отдельно предлагается рассмотреть двухжильный экранированный провод более высокой мощности.

Если говорить о немецком качестве, стоит упомянуть про бренд SHTOLLER. Производитель принял решение выпускать только двухжильные экранированные провода мощностью от 200 кВт. Максимальный показатель данной серии — 3000 Вт. Заготовка имеет длину 150 м. Товар рассчитан для квадратуры 18.7 квадратных метра.

Выше описаны понятие и свойства обогревательного кабеля. При подборе материала стоит учитывать преимущества, недостатки провода. Также предусмотрены разновидности моделей, плюс учитывается разнообразие производителей.

Кабельная система обогрева — Википедия

Кабельная система обогрева — система обогрева, преобразующая электроэнергию в тепло за счёт теплового действия тока в нагревательных элементах, выполненных в виде специальных кабелей.

Кабельные системы обогрева находят широчайшее применение. Их преимуществами являются малые габаритные размеры кабеля и широкие возможности по передаче электроэнергии. Примерами применений являются:

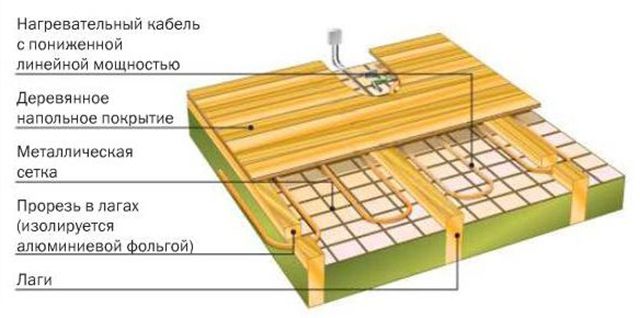

• Тёплый пол. Кабель устанавливается под покрытием пола либо в нижележащий слой бетона, либо в специальную металлическую сборку. Такая система повышает комфортность помещения и может использоваться как самостоятельная система отопления.
• Подогрев твердеющего бетона. Твердение бетонной массы требует поддержания определённых температур, что может быть затруднительно в холодное время года. Возможно крепление нагревательного кабеля к арматуре будущего железобетонного изделия. В таком случае используется относительно дешёвый кабель с минимальной изоляцией, который затем так и остаётся в изделии.
• Обогрев зеркал. В помещениях с повышенной влажностью на более холодную поверхность зеркал выпадает конденсат, что затрудняет пользование зеркалами. Размещение кабельной системы обогрева за стеклом зеркала позволяет решить эту проблему.

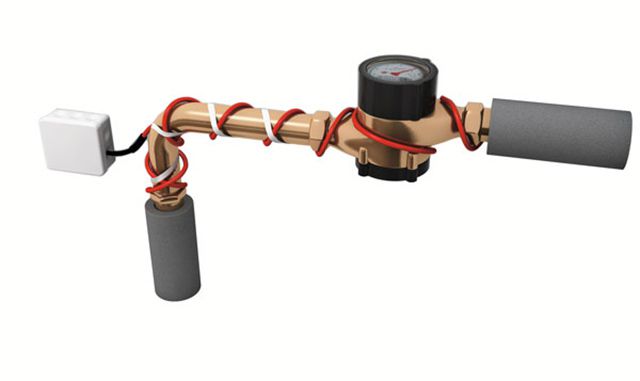

• Защита труб от промерзания. Трубы, которым угрожает промерзание, предпочтительно заключать в теплоизоляцию, которая замедляет охлаждение трубы. В ряде случаев потери тепла столь сильны, что эффективнее не усиливать теплоизоляцию, а компенсировать потери подогревом. В таком случае нагревательный кабель укладывается вдоль трубы (возможно, навивается на неё), а затем они вместе с трубой заключаются в теплоизоляцию.
• Поддержание постоянной температуры технологических жидкостей и воды в пищевой, химической, нефтяной промышленности.
• Растапливание снега и льда. Обледенение лестниц, пандусов, кровель и водосточных труб можно устранить путём растапливания снега и льда и увода талой воды с обогреваемой поверхности. Для лестниц и пандусов кабель монтируется под их покрытие, для кровель — от свеса крыши до снегозадержания, внутри водосточных желобов, для водосточных труб — внутри труб по всей их длины и вплоть до ливневой канализации (если есть). Также обогреваются ендовы, места примыкания к «тёплым» стенам. Такая система используется в автоматическом режиме с применением метеостанции или термостата с датчиками температуры, она настраивается на обогрев в условиях, когда есть риск обледенения (температуры вблизи нуля по Цельсию — от -12 до +3).
• Кабельные системы широко используются при подпочвенном обогреве теплиц.

•

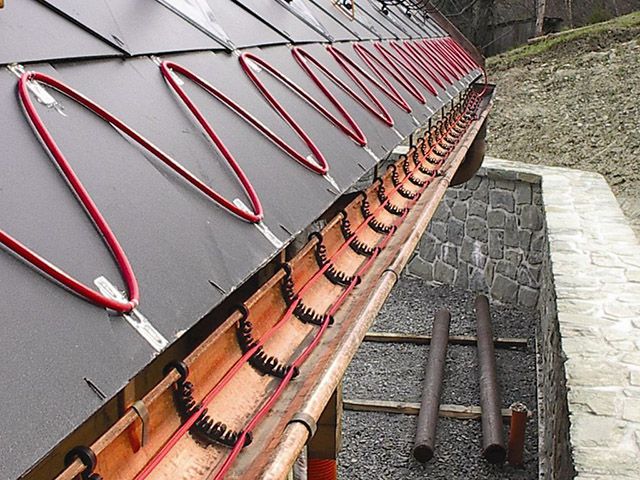

  Обогрев кровли при помощи термокабеля

•

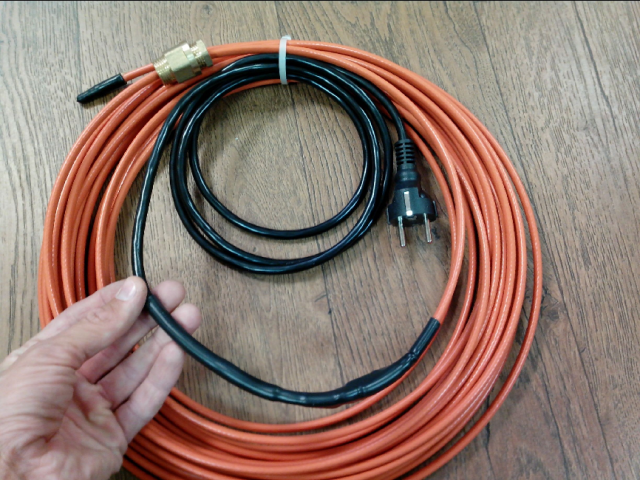

  Резистивный кабель для обогрева труб

•

  Кабельная система Термомат для теплого пола

•

  Обогрев водостоков термокабелем

Преимущества и недостатки[править | править код]

Преимущества

Главным преимуществом кабельных систем является относительно малое сечение кабелей, благодаря чему добавление таких систем мало увеличивает габариты конструкций, в которые они устанавливаются. Кроме того, энергия в такие системы подаётся также с помощью относительно тонких кабелей, которые легко монтируются, в результате их монтаж проще, чем систем на основе горячей воды. Потери энергии в таких системах значительно меньше, чем в системах с горячей водой, поскольку подводящие кабели выполняются с низким сопротивлением и потери на нагрев в них ничтожны, в то время как горячая вода более заметно охлаждается при передаче.

Недостатки

Слабым местом кабельных систем является электробезопасность. При их монтаже необходимо соблюдать серьёзные меры предосторожности и обеспечивать правильное подключение всех компонентов (включая заземление), правильную укладку и защиту кабелей от механических повреждений.

Также нагревательные кабели в ряде случаев могут перегреваться и выходить из строя или провоцировать пожар. Особенно этот недостаток присущ резистивным кабелям. Поэтому укладка кабеля должна обеспечивать ему достаточное охлаждение, предотвращать перехлёст отрезков кабеля, чтобы даже в крайних случаях перегрев был невозможен. При установке и эксплуатации теплых полов необходимо исключить контакт электронагревательных секций с теплоизоляцией, поскольку это может привести к перегреву кабеля. Поверх теплоизоляции необходимо установить несгораемый слой, например, цементную стяжку толщиной 5-10 миллиметров, и гипсовую плиту либо металлическую фольгу такой же толщины^[1]. Системы на основе исправного саморегулирующегося кабеля лишены такого недостатка, поскольку в месте пересечения им не грозит зональный перегрев: их греющие элементы снижают выделяемую мощность и исключают угрозу перегрева. Однако нужно понимать, что саморегулирующийся кабель может иметь скрытые дефекты, изменяющие свойства его материалов, в результате полностью исключить угрозу перегрева невозможно и поэтому при укладке любого кабеля необходимо заботиться об охлаждении. Для сравнения, системы на основе горячей воды лишены такого недостатка, поскольку их трубопроводы не могут нагреваться выше температуры сетевой воды.

Система обогрева состоит из одного или нескольких отрезков нагревательного кабеля и, возможно, термостата и датчика температуры.

Кабель[править | править код]

Различают резистивные и саморегулируемые кабели. Резистивный кабель представляет собой один или два тонких металлических спиралевидных проводника, заключённые в изоляцию. Такой кабель относительно дёшев, но выпускается отрезками с наперёд выбранными длиной и сопротивлением, поэтому его невозможно резать на произвольную длину. Однопроводный кабель подключается обоими концами. Для двухпроводных кабелей возможно подключение с одного конца, при этом на втором конце проводники соединяются накоротко и изолируются. Во многих случаях возможность подключения с одного конца обеспечивает преимущество, поскольку при этом требуется меньшая длина подводящих кабелей. Плюсом является низкая стоимость, отсутствие пусковых токов, постоянство мощности по времени.

Развитием этой идеи является секционный (зональный) нагревательный кабель. Вдоль такого кабеля идут два проводника низкого сопротивления, а между ними с определённым шагом подключаются короткие отрезки спиралевидных нагревательных проводников. Такой кабель дороже и толще обычного двухпроводного, его можно свободно резать с определённым шагом, он подключается с одного конца. Недостатки — возможность локального перегрева кабеля, появление при монтаже холодных зон в начале и конце контура. Преимуществами являются невысокая стоимость, отсутствие пусковых токов, постоянство мощности по времени, более технологичный монтаж по сравнению с резистивным кабелем, высокая надёжность нагревательного контура, так как при повреждении или локальном перегреве и выхода одной или несколько греющих зон из строя у кабеля не работает только повреждённая зона.

Саморегулирующийся кабель содержит два неизолированных проводника, заключённые в специальную пластмассу. В зависимости от температуры сопротивление пластмассы изменяется, что позволяет кабелю регулировать выдачу тепла в каждой точке длины самостоятельно. Такие кабели выпускают «настроенными» на определённую температуру, например, температуру таяния льда. Для классификации таких кабелей применяют два показателя: первый показатель — мощность погонного метра кабеля при 10 °С, второй показатель — мощность кабеля во льду или в воде. Саморегулирующиеся кабели очень надёжны, экономичны, при монтаже их можно нарезать на необходимые длины, при некачественном монтаже переходных и концевых муфт и попадании влаги на тепловыделяющую матрицу возможен выход кабеля из строя.

К кабелям для систем обогрева в большинстве случаев предъявляются повышенные требования. При использовании для систем обогрева необходимо обеспечить высочайший уровень электробезопасности, поэтому кабели для таких применений имеют экран из металлической или медной сетки между внешней изоляцией и изоляцией жил, этот экран следует заземлять. Для использования на открытом воздухе изоляция кабеля должна быть устойчива к действию ультрафиолетового излучения.

Управляющая аппаратура[править | править код]

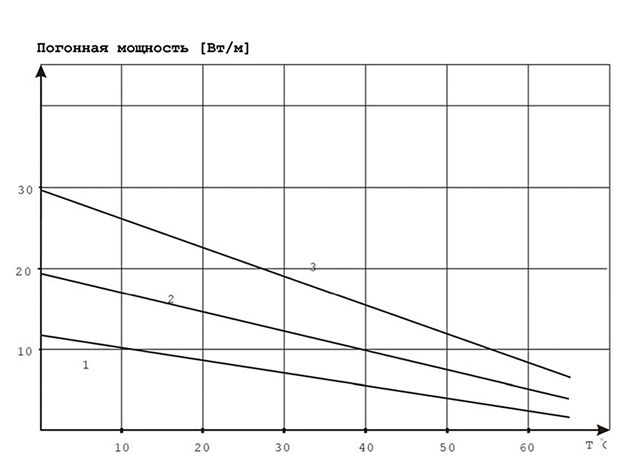

Резистивные кабели дают всегда примерно одну и ту же мощность тепла, поэтому для получения требуемой температуры их используют совместно с термостатами и датчиками, которые измеряют температуру воздуха в помещении, грунта или кровли (в зависимости от назначения системы).

Необходимая мощность для обогрева кровли в российских условиях составляет от 250 до 350 Вт/кв м. Для обогрева водостоков и желобов необходимая мощность — от 30 до 60 Вт/м. Обогреваемая площадь свеса кровли у двухэтажного здания размером 10×10 м составляет примерно 28 м², длина желобов и водостоков — около 70 м, в этом случае потребляемая мощность составит примерно 6,5 кВт. Выбор программируемого терморегулятора и правильная его настройка, позволит уменьшить потребляемую мощность до 50 %.

как сделать, плюсы и минусы, принцип работы

Обогреватель из греющего кабеля чаще всего применяют для обогрева трубопровода, проходящего по улице или внутри не отапливаемого помещения. Однако энтузиасты придумали другое назначение. Кабель наматывают на каркас, создавая устройство обогрева наподобие радиатора. Однако здесь имеются свои нюансы. Прежде чем приступить к сборке самоделки, нужно подобрать подходящий нагревательный провод, изучить его устройство, работу и технологию монтажа.

Принцип работы самодельного обогревателя из греющего кабеля

В общих чертах самодельный обогреватель будет работать точно так, как и любое другое подобное устройство: включили в розетку – начался обогрев, выключили из электросети – устройство остыло.

Если глубже вдаваться в подробности, то здесь нужно разобраться с работой самого греющего кабеля, узнать его разновидности, технологию монтажа. Работает он по принципу ТЭНа: преобразует электрическую энергию в тепловую. Однако устройство здесь совсем другое.

Греющий кабель состоит из внутренней нагревательной жилы и защитных оболочек

В общих чертах кабель состоит из трех элементов:

1. Греющая одна или две жилы расположены внутри. Материалом ее изготовления выступает специальный сплав металлов, обладающий определенным сопротивлением, что зависит от модели изделия.
2. Заключена греющая жила внутрь защитной оболочки, а сверху идет экран. Он тоже бывает разный, что зависит от модели. Например, экран бывает из сплошного слоя алюминия или сетчатой оплетки медной проволоки.
3. Основная оболочка выполнена из поливинилхлорида. Она защищает внутренние элементы от влаги, контакта с обогреваемой поверхностью, например, водопроводными трубами.

Важно! Греющий кабель от обычного ТЭНа отличается гибкостью. Его можно намотать вокруг трубы, сделать змейку, придать другую форму, но без резких перегибов.

Внешне кабельный нагреватель похож на намотанный в бухту обычный провод

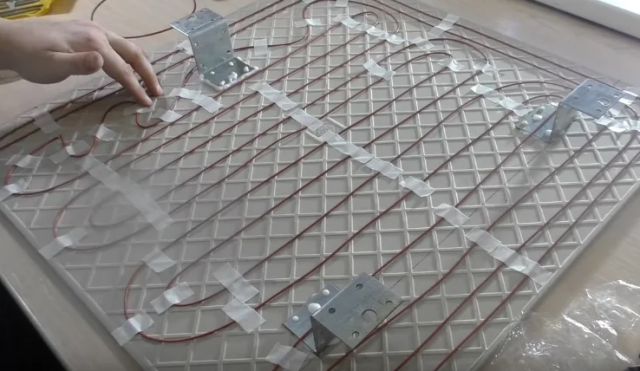

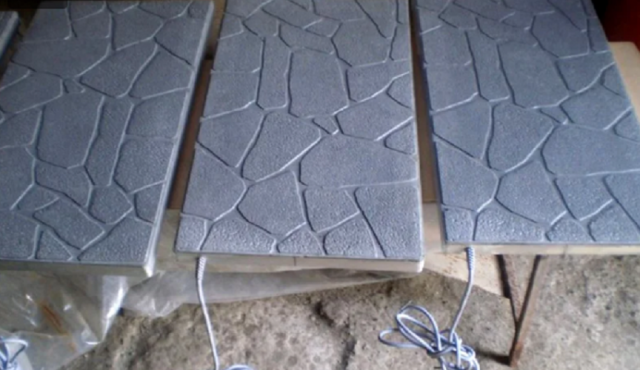

Гибкость позволяет создать даже обогреватель из греющего кабеля и керамической плитки, намотав его на элемент отделочного материала слоями. Однако не каждый вид нагревателя подойдет для такой самоделки. Существуют кабели, которые можно и нельзя резать на короткие куски. От этого зависит размер каркаса обогревателя. Например, 10 м провода, который нельзя укоротить, невозможно намотать на маленькую керамическую плитку. Здесь для обогревателя потребуется большое основание.

Греющие кабели разделяются на два основных вида: резистивные и саморегулирующиеся. Самым дешевым является первый вид. Предназначен он для обогрева трубопровода сечением до 40 мм, широко используется при обустройстве электрического теплого пола. Греющий резистивный провод можно укладывать спиралью, змейкой, ленточным методом, но без резких перегибов. Нельзя сильно натягивать. Особенностью изделия является постоянный нагрев на всем протяжении, пока подается ток. Для таких систем оптимально наличие датчиков. Они реагируют на температуру, управляют включением и отключением, чтобы избежать перегрева.

Греющие резистивные кабели бывают трех видов:

1. У одножильного кабеля внутри только одна греющая жила. Она покрыта внутренней изоляцией, следующим слоем идет медная оплетка и наружная изоляция. Допускается максимальный нагрев до температуры + 65 ^оС. Резать на куски нельзя, так как с уменьшением длины увеличивается сопротивление. Следовательно, усиливается нагрев, начинает плавиться изоляция. Для самодельного обогревателя не лучший выбор. Придется наматывать всю длину, например 10 или 15 м, предусмотренных заводом изготовителем. Обогреватель получится огромных размеров.
   Одножильный греющий провод нельзя резать кусками
2. Греющий двухжильный провод устроен по аналогичной схеме. Отличие только в том, что есть две нагревательные жилы, каждая из которых имеет свой изоляционный слой. Поверху проходит третья оголенная дренажная жила. Все элементы оплетены алюминиевым экраном, покрыты внешней изоляцией. На куски аналогично резать нельзя.
   От одножильного собрата двухжильный греющий провод отличается только количеством жил
3. Зональный резистивный провод внутри имеет две изолированные токопроводящие жилы. Поверх изоляции намотана греющая спираль. Чрез каждые 2 м она соединяется с токоведущими жилами. В этом месте можно делать надрез. Двухметровый кусок идеально подойдет для небольшого обогревателя.
   У греющего зонального кабеля длина каждой секции 2 м

Из всех трех видов для обогревателя оптимально выбрать зональный резистивный кабель.

За счет саморегулирующейся полупроводниковой матрицы кабель на разных участках способен иметь различную температуру

Греющий саморегулирующий кабель устроен и работает по другому принципу. Между двумя изолированными токопроводящими жилами расположена саморегулирующаяся полупроводниковая матрица. При изменении внешней температуры она меняет сопротивление. За счет этого на жилы подается меньший или больший ток, что способствует их остыванию или повышению нагрева.

Сборка обогревателя из саморегулирующего кабеля считается лучшим вариантом. Провод можно резать кусками. Система работает без температурных датчиков, так как сама регулирует нагрев.

Внимание! При укладке или намотке нельзя, чтобы резистивный кабель пересекался. В этих точках происходит перегрев, плавится изоляция, получается пробой. Саморегулирующийся провод не боится пересечений, что еще раз определяет его как лучший греющий элемент для самодельного обогревателя.

Плюсы и минусы обогревателя из нагревательного кабеля

Самодельный обогреватель для многих кажется выгодным изобретением с экономической точки зрения. Однако с учетом того, что греющий элемент придется покупать, расходы не всегда оправданы. Из плюсов такого обогревателя можно выделить:

1. Безопасность. Греющий элемент заключен в защитную оболочку, что исключает получение ожога или поражения током.
2. Простота изготовления. Например, чтобы собрать обогреватель из керамогранита и греющего кабеля, достаточно нагревательный элемент намотать на плиту, являющейся основой изделия, и подключить сетевой провод с вилкой.
3. Обширная область использования. Обогреватель можно применять на улице для отогрева труб, внутри влажного или запыленного помещения.

Для обогревателя из резистивного кабеля придется покупать датчики и блок управления

Недостатков больше у самоделки из резистивного кабеля. Обычный одно- и двухжильный провод нельзя резать кусками. Без датчиков и блока управления невозможно регулировать температуру нагрева. В точках соприкосновения витков происходит перегрев, плавится изоляция. От скачков напряжения токоведущая жила способна перегореть. При использовании саморегулирующегося кабеля недостаток у обогревателя только один, это его высокая стоимость.

Как сделать обогреватель из греющего кабеля

Наличие внешней изоляции на нагревательном элементе упрощает сборку обогревателя. Из-за отсутствия прямого контакта токоведущих жил с основой, в качестве последней можно использовать даже металлический каркас. То есть, не обязательно делать намотку на керамогранит, асбест или другой диэлектрик.

Основой можно использовать прямоугольную алюминиевую рамку. В противоположных частях сверлят отверстия, протягивают нагревательный элемент. Нити сильно не натягивают, дают маленькое провисание.

Основой самодельного обогревателя можно использовать рамку из алюминиевых уголков

Если греющий резистивный кабель двухжильный, с одной стороны токоведущие жилы соединяют, ставят фасонную заглушку. На другом конце к жилам подсоединяют сетевой провод. Для регулировки температуры систему оснащают датчиками, ставят регулятор.

Одножильный резистивный кабель наматывают так, чтобы с одной стороны обогревателя оказались оба его конца. К каждой жиле подсоединяют сетевой провод.

Важно! Все оголенные контакты изолируют термоусадочной трубкой. Ее можно использовать вместо фасонной заглушки, если есть желание сэкономить.

Резистивный и саморегулирующийся кабель к сетевому проводу подключают с помощью клемм:

1. Сначала на конце срезают ножом наружную изоляцию. Если жилы две, одну из них укорачивают на 2 см, раздваивают.
2. С жилы снимают внутреннюю изоляцию, надевают термотрубку малого сечения. Сдвигают ее дальше по жиле. На кабель надевают кусок толстой термотрубки, которая исполнит роль внешней изоляции.
3. Зачищенный конец жилы вставляют в одну сторону прессовочной гильзы, зажимают клещами. В другой конец гильзы вставляют оголенный конец сетевого провода, аналогично зажимают клещами. То же самое выполняют со второй греющей жилой.
4. Когда гильзами к жилам будет подсоединен сетевой провод, сначала малыми термотрубками закрывают оголенные контакты, прогревают феном. Сверху надвигают термотрубку большого диаметра, чтобы изолировать весь узел. Прогревают феном.

После подключения пробуют сетевой провод включить в розетку. Если все сделано правильно, обогреватель начнет работать.

Техника безопасности

Наличие изоляции на нагревательном элементе делает обогреватель полностью безопасным. Единственным условием является бережное отношение. Возле обогревающего устройства нельзя разводить огонь, выполнять резку и заточку метала, другие работы, которые способны повредить изоляцию. Если это случится, обогреватель выйдет из строя. Возможен вариант поражения током. Поврежденный нагревательный элемент отремонтировать нельзя, придется только менять.

Заключение

Обогреватель из греющего кабеля в квартире смотрится не эстетично. Самоделка больше подойдет для гаража или другого помещения хозяйственного назначения. В доме такую самоделку можно спрятать за шторой или другой преградой, но эффективность обогрева помещения снизится.

Как сделать греющий кабель своими руками

В зимний период остро встает вопрос подачи тёплой воды в дом. Греющий кабель способен решить проблему, но важно разобраться в его видах. Чтобы греть воду, лучше сделать подходящее изделие своими руками.

Разновидности

Нагревательный водопроводный кабель изготавливается нескольких типов:

• резистивный;
• саморегулирующийся.

В каждом виде учитываются сильные, слабые стороны. Нельзя обходить стороной подвиды и характеристики. Важно рассмотреть структуру, понятия, особенности. Есть нюансы по установке резистивного, саморегулирующегося кабеля.

Греющий кабель своими руками

Резистивный кабель

Резистивный кабель иначе называется классическим. Он рассчитан на высокое напряжение, способен выдерживать значительное сопротивление.

Резистивный тип

Подвиды резистивной продукции:

• одножильные;
• двужильные;
• зональные.

Неплохую термоустойчивость демонстрирует одножильный вариант. Для прокладки в жилых домах применяются изделия с экранирующей оплеткой. В качестве изоляции подходят разные материалы:

• полимер;
• пластик.

Пластик и полимер

Одножильный кабель может использоваться в замкнутом контуре. Двужильный резистивный провод фиксируется на муфте. Изделия используются с плотной оплеткой. Есть экранированные, а также не экранированные товары.

Важно! Зональные провода по структуре имеют спиральную укладку жил. Данный тип применяется для подводки к электросчетчику.

Чаще всего используют заготовки небольших размеров , чтобы не ощущалось проседания по сопротивлению.

Саморегулирующийся

Саморегулирующийся кабель поставляется с полупроводниковой основой. Изделия считаются более эластичными, долговечными.

Прочие достоинства:

• низкая стоимость;
• простота монтажа;
• высокое допустимое напряжение;
• подключение оборудования с высокой мощностью.

Саморегулирующиеся проводники отличаются отменной проводимостью. Их можно использовать даже при минусовых температурах.

Саморегулирующийся тип

Как сделать греющий кабель самостоятельно

Греющий кабель своими руками можно сделать при подготовке необходимых материалов. Под рукой необходим телефонный провод, изоляция, скотч, крепежи. Далее подбираются инструменты:

• плоскогубцы;
• нож;
• паяльник;
• пассатижи.

Инструкция по работе:

1. Подготовка провода.
2. Изоляция.
3. Фиксации вилки.
4. Оплетка кабеля.

Провод и оплетка

Если под рукой нет телефонного провода, можно использовать медные изделия. Изготавливая кабель своими руками, важно закоротить его на одном конце. При подключении провода надо следить за температурой. Также специалисты обязаны контролировать нагрузку на выходе.

Обратите внимание! Основная задача -определиться с размером, чтобы максимально увеличить коэффициент полезного действия.

Преимущества самодельного кабеля:

• экономия средств;
• легко подключать.

Недостатки самодельного изделия:

• недолговечность;
• сложность осмотра.

Самодельные конструкции могут фиксироваться внутри трубки. В качестве эксперимента легко использовать одинарные, двойные провода.

Двойные провода

Подобрать нужный провод

При подборе и установке греющего кабеля в водопровод, необходимо обратить внимание на основные характеристики:

• материал;
• тип;
• оплётка;
• мощность;
• температурный класс.

В зимний период активно используется как саморегулируемый, так и резистивный вид. В водоснабжении может применяться продукция с полимерной изоляцией. У производителя уточняется информация, как отремонтировать проводку в случае возникновения трудностей.

Дополнительные советы:

• оценка скорости нагрева;
• проверка оплётки;
• гибкость;
• функция заземления.

Гибкость изделия

По температурному классу есть три категории, от малых до высоких показателей. Соединение может происходить в зависимости от уровня мощности. В учёт берётся диаметр трубы.

Установка кабеля в трубу

Установка и подключение проводника происходит по инструкции. Вначале необходимо подобрать качественную трубу. Если температура на участке является нестабильной, используется саморегулируемый тип.

Важно! Подключение греющего кабеля для водопровода (зимнего) возможно в доме или на улице.

Резистивное изделие позволит экономить на электроэнергии, главное, во время монтажа рассчитать расход тепла. Обычная теплоизоляция не даст быстро набирать температуру.

Проводник в трубке

Дополнительные советы экспертов:

• круговая обмотка;
• уточнение пределах изгиба;
• проверка целостности изоляции;
• подключение к реле.

Во время монтажных работ уделяется внимание защите от поражения электрическим током. Для этого необходимо подключить изделие к реле. Трубу лучше брать с небольшим запасом, однако многое зависит от выбранного вида изделия. Подключение провода осуществляется при контроле температурного датчика. Важно учитывать допустимый параметр влажности.

Ошибки новичков:

• использование коротких труб;
• не проверяется заземление;
• отсутствие заземления;
• подключение без защиты;
• не используется реле;
• отсутствует температурный датчик;
• окисленные контакты;
• используется некачественная оплетка.

Подключение к реле

Крепления провода

Крепление греющего кабеля осуществляется за счет специальных крепежей:

• трубки;
• обжимы;
• зажимы.

Материалы в магазине представлены разных форм. Специалисты выбирают комплекты для монтажа, просматривают наборы П-, Г-образной формы.

Материал на выбор:

• пластик;
• металл.

Также можно использовать ленту или ограничители.

Подключение провода к сети

Когда греющий кабель подключается к сети, необходимо придерживаться схемы. За основу можно взять обычный экранированный провод без герметизации. При подключении его к сети, необходимо зачистить контакты, снять изоляцию.

Подключение к сети

Детальный план:

1. Заземление экрана.
2. Высвобождение концов.
3. Обрезка.
4. Пайка.
5. Установка изоляции.

Есть различия по фиксации кабеля внутри трубы. Для работы потребуется соединительная муфта, в конце процедуры одевается сальник. Проводник для этого необходимо запитать от сети. Второй конец важно сразу заизолировать. За основу берутся две токопроводящие жилы. Когда используется заземляющий экран, необходимо подключить его к «земле».

Рекомендация! Если контакт отсутствует, провод надо обрезать. Когда производится пайка, лучше использовать изоляцию.

Обрезка провода

Советы

При подключении провода к сети надо придерживаться советов экспертов.

• выбор качественного изделия;
• подготовка трубки;
• использование пассатижей;
• применение качественной защитной оболочки.

С целью изоляции проводов применяется метод скручивания. Для токопроводящих жил можно использовать небольшие соединительные гильзы. Максимальный диаметр их составляет 2.5 мм. Силовой кабель обязан выдерживать большую нагрузку, лучше брать элементы с запасом.

При монтаже важно позаботиться о зачистке концов, использовать термоусаживаемые трубки. Перед первым включением проводника в сеть надо проверить качество соединения. Отдельно оценивается сопротивление, изоляция и заземления.

Выше рассмотрены особенности греющего кабеля. Его можно изготовить своими руками, главное, придерживаться инструкции. Есть правила по монтажу, подключению к сети.

Греющий кабель как теплый пол

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов, коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Греющий кабель как теплый пол

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Удельное сопротивление основных проводников

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

• Отопление помещения. Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

По теплому полу комфортно не только ходить, но и сидеть на нем

• Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают травматизм от падающих сосулек.

Обогрев кровли продлевает ее срок службы

• Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при применении КСО в этих местах ощутимы.

На обогреваемом крыльце никогда не будет скользко

• Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Обогрев труб

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

• Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
• Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то токи утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

Строение резистивных греющих кабелей

• Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует тщательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
• Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного, так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10—20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двукратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комплект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов. Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты.

Преимущества резистивного греющего кабеля:

• Разумная стоимость.
• Постоянство характеристик.
• Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

• При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
• Невозможность уменьшать длину греющего кабеля без изменения характеристик.
• Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх проводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

Схема зонального резистивного греющего кабеля

Преимущества зонального кабеля:

• Одинаковая удельная мощность кабеля по всей длине.
• Стабильность характеристик.
• При запуске не потребляет большие токи.

Недостатки зонального резистивного кабеля:

• Опасность локального перегрева.
• Необходимость обеспечения теплоотдачи.
• Более высокая цена по сравнению с обычными резистивными кабелями.

Нагревательные маты

Для облегчения процесса укладки теплого пола, производителя делают специальные нагревательные маты, где кабель с требуемым шагом прикреплен к полимерной сетке. Такие маты очень удобно укладывать на ровное основание перед укладкой керамической плитки. Их можно монтировать прямо в слой плиточного клея, в этом их главное преимущество. Правда, надо внимательно следить, чтобы не оставалось воздушных полостей, которые вызовут локальный перегрев.

Нагревательные маты на полимерной сетке облегчают процесс укладки

В помещениях со сложной геометрией могут возникнуть сложности при укладке матов. В этом их главный недостаток.

Цены на различные виды нагревательных матов

Нагревательный мат

Саморегулирующийся нагревательный кабель

Флагманом среди всех греющих кабелей является саморегулирующийся нагревательный кабель, который может изменять температуру нагрева, а, значит, и тепловыделение в зависимости от окружающей температуры.

Между двумя проводниками запрессована специальная полимерная матрица со свойствами полупроводника. При понижении температуры матрица сжимается, но в ней образуется множество теплопроводящих путей с высоким сопротивлением. Протекающий ток вызывает нагрев матрицы и кабеля. При повышении температуры происходит расширение полимера и уменьшение количества путей протекания тока и, в конце концов, наступает такой момент, когда токи становятся ничтожно малы, что приводит к прекращению нагрева кабеля. Каждый участок кабеля работает автономно.

Саморегулирующийся кабель сам «выбирает» где и как нагревать

Поверх полупроводникового полимера существует слой термостойкой изоляции, затем медный или стальной экран и еще один слой изоляции. Каждый кабель имеет свою зависимость погонной (удельной) мощности от температуры и подбирается исходя из условий эксплуатации и назначением.

Зависимость погонной мощности различных саморегулирующихся кабелей от температуры

Преимущества саморегулирующихся кабелей:

• Экономия электроэнергии, которая происходит за счет нагрева только недостаточно теплых участков.
• Независимость удельной мощности от длины кабеля.
• Этот кабель «прощает» ошибки монтажа. Даже перехлест кабеля не приведет к его перегреву и выходу из строя.

Недостатки саморегулирующихся кабелей:

• Эти кабели имеют высокие стартовые токи, особенно если есть длинные холодные участки. Это обязывает ставить защитные автоматы класса C, позволяющие десятикратные скачки тока в сравнении с номинальным.
• Полимерная полупроводниковая матрица имеет ограниченный срок службы.
• Высокая цена на такие кабели часто делает их применение сомнительной выгодой.

Греющий кабель как теплый пол

При планировании обустройства электрического теплого пола в помещениях вначале нужно определиться, какую функцию он будет выполнять.

Греющий кабель для теплых полов прямого действия

Теплые полы прямого действия обычно располагаются в тонком слое стяжки непосредственно перед напольным покрытием, например, в слое плиточного клея. Главной задачей таких полов является быстрый прогрев поверхности пола до комфортной температуры 24—27 °C. Для этих целей идеально подходят маты с тонким кабелем, а также резистивный одножильный или двухжильный греющий кабель. Нужные характеристики можно посмотреть в таблице.

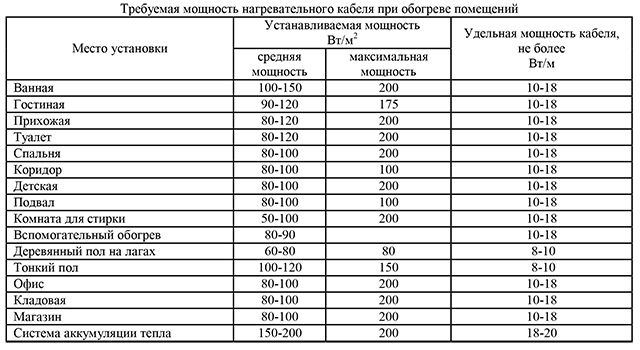

Таблица подбора необходимого греющего кабеля

Требуемая устанавливаемая мощность достигается шагом укладки кабеля, чтобы на одном квадратном метре было уложено столько кабеля, которое обеспечит необходимую мощность. В зависимости от площади помещения вычисляется общая длина нагревательного кабеля. Методика расчетов теплого пола приведена в отдельной статье по этой теме.

В теплых полах прямого действия теплоизоляция может не использоваться, или быть минимальной толщины, так как задачей их является нагрев поверхности, а не основное отопление. При нагреве деревянных полов применяется утеплитель между лагами, а также специальная металлическая сетка, распределяющая тепло и экран из фольги, отражающий тепло в сторону покрытия пола.

Схема обогрева деревянных полов

Греющий кабель для термоаккумулирующих теплых полов

Аккумулирующие теплые полы требуют обязательной теплоизоляции, так как они обогревают бетонную стяжку значительной толщины: от 5 до 15 см, которая будет накапливать тепло. Такие полы лучше подогревать во время сниженных тарифов на электроэнергию, а в другое время тепло будет постепенно отдаваться в помещение. Толстый слой утеплителя значительно снизит утечку тепла вниз.

Такие полы лучше делать в тех помещениях, где будут уложены покрытия с высоким термическим сопротивлением: паркетная доска, ламинат, ковролин. Тогда и передача тепла будет происходить очень мягко, что только повысит комфорт. Такая система обогрева пола может выступить уже в качестве основного отопления.

Нагревательный кабель заложен в массивную стяжку

Кабель теплого пола укладывается в среднем слое стяжки, для более равномерного распределения тепловой энергии. Из таблицы видно, что кабель для такой системы должен применяться с более высокой удельной мощностью в сочетании с металлической сеткой, которая поможет распределять тепло и будет армирующим элементом стяжки. Учитывая, что кабель будет спрятан в толстом слое стяжки, которая обеспечит теплоотвод, лучше всего для аккумулирующих теплых полов применять двухжильный резистивный кабель с удельной мощностью 20 Вт/м. Также может применяться и саморегулирующийся кабель, но его цена в 3—5 раз выше резистивного.

Применение таких систем обогрева ограничено по двум причинам:

• Стоимость обогрева электрической энергией пока высока по сравнению с газовым отоплением.
• Выделенной на квартиру или дом мощности может просто не хватить для нагрева аккумулирующих теплых полов.

Общие требования к греющим кабелям теплого пола

Временные технические требования от 2003 года регламентируют порядок применения греющих кабелей. Их этого объемного документа сделаем самые важные выдержки.

• Для личного пользования рекомендуется применять КСО только для комфорта и дополнения к основной системе отопления.
• В теплых полах прямого действия и для подогрева полов из дерева кабель не должен иметь номинальную мощность больше 2 киловатт.
• В термоаккумулирующих полах и при подогреве наружных лестниц и пандусов максимальная номинальная мощность кабеля – 4 киловатта.
• Должно соблюдаться железное правило: одно помещение – один кабель. Исключением являются помещения свыше 25 кв. м.
• Греющий кабель не должен переходить в другие помещения.
• Нагревательный кабель не должен прокладываться под стационарно стоящей мебелью.
• В комплекте к греющим кабелям всегда идут монтажные планки и другие аксессуары. Именно их и надо использовать, никакая самодеятельность не приветствуется.

Укладка кабеля должна отвечать определенным правилам

• Кабель должен укладываться в форме змейки и при этом должны соблюдаться правила:
  • Касания, пересечения, закручивание и образование петель на кабеле не допускается.
  • От границ зоны укладки до краев кабеля должно быть расстояние, которое не меньше шага укладки.
  • От металлических конструкций и элементов проводки кабель должен иметь дистанцию не менее 50 мм, от деревянных конструкций – 30 мм, а от элементов других систем отопления – не менее 500 мм.
  • Шаг укладки всегда должен быть более  6 — 10 наружных диаметров.
  •  Расстояние между участками уложенного кабеля должно быть большим или равным шагу укладки.
  • Вся горячая часть кабеля должна находиться в однородном материале.
  • Для кабеля внутри стяжки шаг не более 20 см, а в полах прямого действия – 10 см.
• Все кабели должны подключаться через терморегулятор, имеющий температурный датчик. Прямое подключение к сети допускается только в исключительных случаях для саморегулирующихся кабелей.

Схема подключения терморегулятора теплого пола

• Терморегулятор должен располагаться на расстоянии 0,5—1,5 метра над уровнем пола.
• Датчик температуры пола должен располагаться на расстоянии не менее 0,5 метра от стен, подключаться только медным проводом, помещенным в гофрированную пластмассовую или металлическую трубку.
• Все соединения греющего и питающих кабелей должны происходить на терморегуляторах, в распределительных коробках и электрощитах при помощи клемм. Никакие скрутки недопустимы.
• Силовые кабели должны быть защищены автоматическими выключателями соответствующих номиналов, а для защиты людей обязательно применение УЗО с дифференциальным током срабатывания не более 30 мА.

Подключение кабелей обогрева должно быть через УЗО и автоматический выключатель

• Монтаж КСО должен вести только квалифицированный персонал, имеющий соответствующий допуск.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Видео: Монтаж кабеля теплого пола Devi

Видео: Монтаж нагревательных матов

Обогреватель из греющего кабеля своими руками

Для большинства самодельщиков попытка сделать обогреватель из греющего кабеля собственными руками — это не только интересный опыт, но и еще возможность относительно недорого собрать устройство, с помощью которого вполне реально обогреть небольшое помещение. Конструкция получается простой, и главное — достаточно надежной и безопасной, для того чтобы ее можно было оставлять включенной на длительный период времени.

Самодельная плитка с греющим кабелем

Как работает греющий кабель

Сделать обогреватель из обычного медного или алюминиевого провода явно не получится. Стандартный кабель из двух–пяти жил имеет мизерное электрическое сопротивление, поэтому даже при очень сильном электротоке оболочка нагревается, далее следует оплавление изоляции и пожар.

Как вариант, можно сделать своими руками обогреватель из нагревательного кабеля. Это разновидность подогревающего устройства, выполненного в виде длинного гибкого шнура. В этом случае тепло выделяется на поверхности за счет рассеивания энергии электрического тока на проводнике высокого сопротивления или на графитовой матрице, впечатанной между двумя медными или алюминиевыми жилами.

Многие модели могут напрямую подключаться в розетку

У таких кабельных обогревателей есть несколько существенных отличий:

• Наличие мягкой термостойкой оболочки, обычно проводниковый обогреватель из термокабеля выдерживает нагрев до 200^оС;
• В комплекте используется датчик температуры и регулятор тока или количества выделяемого тепла;
• Внутри греющего проводника-обогревателя имеется дополнительная изоляция, защищающая от влаги, армирующая сетка или слой, воспринимающий механическую нагрузку.

Важно! Как и в любом нагревательном приборе, в регуляторе для кабельного обогревателя имеется система контактов для подачи напряжения, заземления и контроля температуры. Это обязательные атрибуты безопасной работы кабельного нагревателя.

Можно, конечно, сделать самодельный обогреватель из греющего кабеля, что называется, «на глаз», без расчета и подключить к сети без автоматики. В теории опытный электрик вполне сможет сделать подобную самоделку, но на практике такой вариант либо быстро сгорает от перегрузки, либо греет из рук вон плохо.

В любом случае использование греющего кабеля для домашнего нагревателя — это уже современный подход к проблеме. Эффективность и безопасность такого устройства на порядок выше, чем у нихромовой спирали или у дорогущих и небезопасных галогеновых ламп. Поэтому сделать домашнюю самоделку — обогреватель из греющего кабеля будет наиболее дешевым и безопасным вариантом.

Виды греющих кабелей

Системы подогрева с использованием низкотемпературных обогревателей широко используются при обустройстве теплых полов, оборудования локального обогрева спутниковых тарелок, и конечно, для защищенных систем обогрева промышленного оборудования, желобов и водостоков, труб водоснабжения и канализации.

Различают четыре основных типа кабельных нагревателей:

• Полупроводниковый саморегулирующийся кабель. Используется для обогрева водосточных труб и желобов любых конструкций, контактирующих с влагой;
• Резистивные кабеля применяются для прямого обогрева, чаще всего в устройстве теплых полов, подогрева деталей, требующих большого количества тепла;
• Индуктивные кабельные обогреватели, наиболее простые и эффективные, передача тепла в окружающую среду происходит за счет электромагнитных волн и полей промышленной частоты, КПД достаточно высокий, но для того, чтобы выделялось тепло, требуется проводящая среда, например, вода или металл;
• Карбоновые кабельные обогреватели. Относительно новая технология, в которой используется графитовое и углеродное волокно, проводящее ток.

Для самодельного плиточного обогревателя можно использовать практически любой из перечисленных. Оптимальный вариант зависит от мощности будущего обогревателя, его месторасположения и способа использования.

Устройство греющего кабеля

Сама керамическая плитка обогревателя нужна лишь для того, чтобы отводить и рассеивать тепло и защищать греющий контур от механических повреждений. Разумеется, не все перечисленные виды греющих кабелей одинаково удобны для изготовления самодельного обогревателя на основе керамической плитки. Прежде всего, из-за разной подводимой мощности и различного диапазона рабочих температур. Поэтому есть смысл более детально остановиться на том, как устроены кабельные обогреватели.

Саморегулирующийся обогреватель можно легко узнать по плоской структуре

Термокабель с эффектом саморегуляции

Обогреватель представляет собой две медные или алюминиевые жилы с никелевым покрытием, расположенные на небольшом расстоянии друг от друга. В промежутки между жилами и вокруг проводников запрессована проводящая масса.

Устройство саморегулирующегося провода

Важным преимуществом подобной схема является наличие эффекта саморегуляции, то есть, сопротивление наполнителя меняется в зависимости от температуры окружающей среды. Чем выше температура обогревателя, тем больше сопротивление матрицы и меньше сила тока.

В результате нагреватель выделяет много тепла при низких температурах в пределах от -10^оС и до +5^оС. Греющий кабель примерно вдвое снижает тепловыделение при температуре воздуха свыше 5 градусов, и практически не греет по достижению 60-80^оС.

Устройство греющего кабеля разрабатывалось прежде всего для необслуживаемых конструкций, установленных на крыше, в желобах, трубах, закрытых боксах, подземных коммуникациях.

Подогрев канализации

Важно! В теории такой нагреватель можно выложить в любое не приспособленное место, подключить к регулятору и даже не интересоваться его состоянием, потери электроэнергии составят 100-150 Вт в сутки при положительной температуре воздуха.

С наступлением морозов тепловыделение нагревателя увеличится в несколько раз и составит не менее 30 Вт с метра длины. Если соблюдать правила укладки на кафельной плитке, то кабельный обогреватель получается достаточно долговечным и безопасным, риск короткого замыкания практически сведен к нулю.

Еще одним важным преимуществом матричного саморегулирующегося обогревателя является неограниченная длина кабеля. Напряжение питания подается на контакты каждой из жил. Поэтому можно отрезать необходимую длину провода, свернуть спиралью или волной и уложить на кафель или керамогранит.

Существенным недостатком саморегулирующихся греющих кабелей является их высокая стоимость. В среднем цена на метр провода в 3-4 раза выше, чем на остальные виды проводниковых обогревателей.

Кабельные обогреватели из сплавов

Конструктивно проводниковый нагреватель представляет собой две жилы, разделнные термостойкой вставкой и упакованные в одной силиконовой оболочке. Один провод выполнен из меди или алюминия, второй изготовлен из специального высокопрочного сплава по типу нихрома.

Структура резистивного греющего кабеля

Такая конструкция обеспечивает очень высокую надежность и работоспособность обогревателя, при этом не требуется протягивать дополнительные линии электропроводки для того, чтобы подключить контакт нихромовой жилы с противоположного конца.

Самые простые резистивные греющие кабеля — это просто тонкая нихромовая спираль, упакованная в силиконовую оболочку. Такой обогреватель укладывают стационарно на металлические и токопроводящие конструкции. В противном случае приходится прокладывать дополнительный кабель или жилу для подключения к сети. Несмотря на дешевизну и простоту устройства, это не самый лучший вариант для изготовления самодельного обогревателя из греющего кабеля и керамической плитки.

Индуктивные системы

Греющие системы, использующие переменное электромагнитное поле, изготовлены из тонкой медной проволоки, намотанной подобно трансформаторной катушке на эластичную и прочную сердцевину. При прохождении электрического тока вокруг обогревателя создается магнитное поле, которое легко разогревает контактирующие с оболочкой лед, воду, снег. Данная схема идеально подойдет для обустройства подогрева ступеней крыльца.

Чтобы изготовить обогреватель из греющего кабеля и керамогранита, потребуется покрыть поверхность плитки проводящим слоем лака, фольгой, гальваническим никелем. Нагреватель получится очень надежным и эффективным, но сам технологический процесс оказывается достаточно сложным для воспроизведения в домашних условиях.

Карбоновые кабель-нагреватели

Относительно новый тип греющего провода. По сути, это несколько проводящих карбоновых или углеволоконных жил, упакованных в оболочку из термостойкого силикона. Внутреннее содержимое такого устройства похоже на начинку саморегулирующегося кабеля, разница лишь в том, что внутри находится не пара металлических проводников, а углеродная основа.

Материал очень легкий, пластичный, по заверениям производителей, один провод способен выдержать 10000 изгибаний без обрыва изоляции и греющей жилы.

Карбоновый подогрев стен

Преимущества использования кабельного нагревателя

На первый взгляд, самоделка из греющего кабеля и керамогранитной плитки выглядит достаточно примитивно и неубедительно. На самом деле подобное решение очень удобно для тех, кому важна в первую очередь надежность и эффективность обогрева. К плюсам самодельного кабельного нагревателя можно отнести следующее:

• Простота изготовления, собрать простейшие нагреватели можно в домашних условиях, что называется, на коленке;
• Высокая эффективность обогрева. Одна плитка в состоянии выдать не менее 200 Вт тепловой энергии, что сравнимо с теплоотдачей промышленных керамических, настенных и потолочных обогревателей;
• Простой ремонт и обслуживание. Для того чтобы отремонтировать кабельный обогреватель, достаточно лишь определить место повреждения, обрезать и срастить контакты.

Но наиболее важным преимуществом можно считать очень высокую надежность греющего кабеля. Отсутствие контакта греющей поверхности с кислородом воздуха и водой обеспечивает высокий ресурс обогревателя. И даже в случае возникновения ЧП, например, уронили или разбили плитку, ничего катастрофического не произойдет.

Можно будет просто перенести греющий кабель на новую керамическую основу.

Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

Заключение

Обогреватель из греющего кабеля и керамической плитки получается достаточно надежным и удобным в пользовании. Если нужно периодически быстро прогревать помещение, лучше всего использовать углеволоконный кабель, с обязательным выводом на регулятор температуры. Для постоянного подогрева помещения можно использовать саморегулирующийся кабель, он обойдется дороже, но в результате позволит сэкономить некоторую часть электроэнергии.
