Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Содержание статьи

1 Виды греющих кабелей для водопровода
2 Способы монтажа
- 2.1 Внутри трубы
- 2.2 Наружный монтаж
- 2.3 Чем утеплять
- 2.4 Какой мощности требуется греющий кабель для водопровода
3 С терморегулятором или без?

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно.

Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

они могут пересекаться и не перегорят;
их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

оболочка не должна выделять вредных веществ;
степень электрической защиты должна быть не ниже IP68;
герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

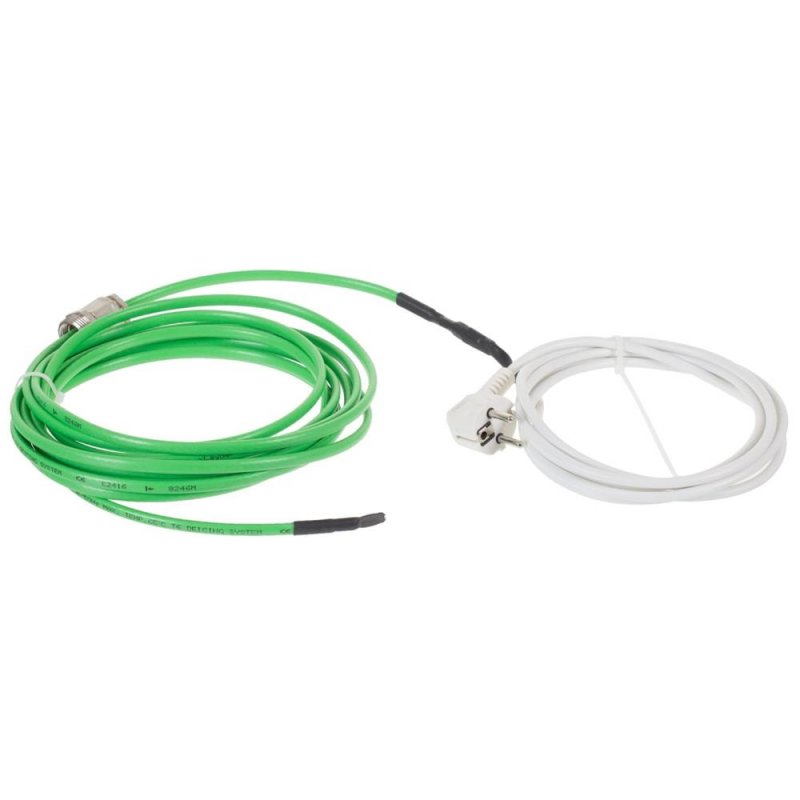

Греющий кабель саморегулирующийся в трубу 15м FOCA

Артикул: FI.15-15

Производитель:

Гарантия качества

на продукцию Valtec до 10 лет

Доставка уже сегодня

Бесплатное сервисное обслуживание

Дополнительные условия по звонку

Остерегайтесь подделок!

Наличие: в наличии

8 120 руб

Тип:	Греющий кабель
Бренд:	Foca
Страна производителя:	Россия
Мощность, КВт	0,01

Секция греющего саморегулируемого кабеля для установки внутрь трубы (защита от замерзания трубопроводов до 25 мм, в т. ч. и пищевых) с герметичным вводом

Назначение

Нагревательная секция предназначена для защиты трубопроводов и емкостей от замерзания. Изоляция из фторполимера позволяет устанавливать его внутри труб и емкостей содержащих питьевую воду.

Принцип действия

Секция нагревательная всегда стремиться набрать рабочую температуру 65 градусов. При достижении этой температуры, она отключается. После остывания ниже 65 градусов, вновь происходит ее включение. Эффект саморегулирования заключается в изменении мощности в зависимости от температуры собственного нагрева.

Технические характеристики

Рабочее напряжение: 220 В
Максимальная рабочая температура: 65°С
Максимальная температура воздействия: 85°С
Изоляция греющего кабеля: фторполимер
Размер греющего кабеля: 8 х 5,4 мм
Минимальный радиус изгиба: 30 мм
Диаметр герметичного ввода : ½ дюйма
Материал сальника герметичного ввода: резина техническая маслостойкая

Мощность: мощность на 1 пог.

м. греющей секции в зависимости от температуры нагрева:

Температура,°С

+10

+20

+30

+40

+50

+60

+70

Мощность, Вт

Допускается отклонение от указанных значений на +- 15%

Инструкция по установке

Внимательно изучите инструкцию перед монтажом.

Не рекомендуется ввод секции в трубопроводы диаметром меньше 20 мм.

Не рекомендуется ввод секции в трубопроводы соединенные муфтами под углом меньше 140 градусов, так как есть большой риск повредить изоляцию кабеля при его установке.

Перед установкой греющей секции, необходимо установить тройник на трубу (приобретается отдельно).

Кабель устанавливается внутрь трубы согласно схеме:

Введите кабель на нужную длину в трубу. (Введение кабеля должно проходить без особых усилий. Чрезмерная физическая нагрузка при вводе, может повлечь за собой повреждение греющей секции). Рекомендуется утеплить трубопровод изолирующим материалом, таким как экструдированный пенополистирол, пенопласт, мерилон, базальтовое волокно и др. Толщина теплоизоляции должна быть не менее 20 мм.

На наружную резьбу кабельного ввода наматывается уплотнительная нить и паста, Далее кабельный ввод вкручивается в тройник при помощи гаечного ключа. В кабельный ввод протягиваются шайбы и уплотнительный сальник. Затем сальник затягивается прижимной футоркой, при помощи гаечного ключа. Перед подключением кабеля к сети подайте воду под рабочим давлением на трубопровод.

Осмотрите кабельный ввод на наличие протечек.

Убедитесь, что место соединения питающего кабеля с греющим герметично и не имеет проступающих капель воды на местах примыкания муфты к кабелю. Осмотрите вилку питающего кабеля на наличие влаги перед подключением. Вилка должна быть сухой. Подключите греющую секцию к сети электропитания.

Меры безопасности

Питание на нагревательную секцию должно подаваться через автоматический выключатель и устройство защитного отключения (УЗО).

Правила эксплуатации

Рекомендуем отключать кабель в теплое время года для увеличения срока его службы. При отключении защитного автомата или срабатывании УЗО в цепи с греющим кабелем — обратитесь к специалистам для выяснения причины данного отключения

Гарантийный талон

Срок службы кабеля составляет не менее 3х лет с момента его ввода в эксплуатацию. Гарантийный срок службы составляет 12 месяцев с момента его продажи. Началом гарантийного срока является дата продажи указанная в товарном чеке и гарантийном талоне. Случай не является гарантийным, если неисправность кабеля произошла в следствии не правильного монтажа или эксплуатации. Случай не является гарантийным, если греющая секция имеет механические повреждения.

Рекомендуемые товары

Греющий кабель. Виды и устройство. Применение и установка. Работа

Одной из сложных задач является бесперебойное водяное снабжение жилых домов и других объектов, особенно в зимний период. Чтобы не происходило промерзание труб, их необходимо укладывать ниже определенного уровня промерзания. Однако нет абсолютной гарантии, что водопровод не перемерзнет, и не прекратится подача воды. Это обуславливается следующими причинами:

Аномальные морозы, которые в последнее время уже не редкость.
Место подведения труб к дому чаще всего промерзает.
Возникновение аварий на трассе трубопроводов.

Обычное утепление труб не дает должного эффекта при длительных и сильных морозах. Решением этого вопроса является использование греющего кабеля для отогревания водопровода. С его помощью можно поддерживать необходимую температуру и предотвращать образование на трубах конденсата. При этом трубы все равно придется укладывать в землю, но на гораздо меньшую глубину. На вводе в дом можно установить более мощный греющий кабель, и применить качественное утепление.

К греющему кабелю прилагается инструкция, изучив которую можно легко уложить и подключить его самостоятельно. Кабель для обогрева применяется не только для водопровода, но и в других сферах.

Греющий кабель классифицируется двумя видами:

Резистивный.
Саморегулирующийся.

Резистивный греющий кабель

Эта модель самая доступная по стоимости для покупателя, так как для его изготовления не требуется применение сложных технологий и дорогостоящих материалов. Мощность и длина кабеля выполняется неизменной величиной. Не допускается разрезание резистивного кабеля на несколько частей, так как снизится сопротивление и увеличится температура жил выше допускаемой величины. Это может привести к разрыву цепи.

Резистивный кабель равномерно нагревается по всей длине. При создании проекта необходимо точно определить длину кабеля.

Подключение греющего кабеля можно выполнять различными способами. Наиболее простым является подключение его в электрическую розетку. При более сложных вариантах в схемах используют различные датчики, электронное оборудование с регулятором мощности, для поддержания определенной температуры.

Резистивный кабель делится в свою очередь на несколько видов:

Одножильный. Это простая конструкция с внешней термоустойчивой оболочкой, под которой находится медная экранирующая оплетка на изоляции из фторопласта. Внутри этой изоляции заключена нагревающая токопроводящая жила. Такой кабель укладывается с учетом возможности соединения обоих концов на одном клеммнике. Для этого необходимо рассчитать длину кабеля для получения необходимой температуры. Такое простое подключение можно выполнить самостоятельно.

Двухжильный кабель укладывается на всю длину. Затем один конец кабеля с двумя жилами подключается к питанию, а другой конец закрывают специальной герметичной муфтой. Такой кабель значительно упрощает процесс монтажа.

Зональный кабель также является резистивной моделью нагревающего кабеля. Его устройство аналогично двухжильному кабелю с добавлением нагревающих спиралей между двумя основными жилами на одинаковых отрезках длины с равной мощностью. Это позволяет отрезать части кабеля с определенным шагом. Неисправность в виде перегорания спиральных проводников на некоторых участках приводит к появлению холодной зоны на неисправном участке.

Особенности установки резистивного кабеля

Тщательно рассчитать требуемую мощность и затраты на тепло. При расчете необходимо учесть материал нагреваемой поверхности и ее площадь, температуру, влажность. При недостаточном отведении тепла срок эксплуатации системы нагрева значительно сократится.
Нельзя использовать для отогрева труб водопровода кабели, которые используются для теплых полов в квартире, так как их изоляция не защищена от влаги.
При укладке нагревательного кабеля нельзя допускать его пересечения.

Главными достоинствами резистивного нагревающего кабеля являются:

Повышенная надежность.
Стабильность характеристик на всем сроке службы.
Малый ток при включении.
Легкая установка.
Простое устройство.
Низкая стоимость.

Саморегулирующийся кабель

Этот вид кабеля работает по-другому. Устройство саморегулирующего греющего элемента выполнено в виде матрицы, находящейся между токоведущими жилами. Эта матрица изготовлена из эластичного полупроводникового материала. Значение сопротивления полупроводника матрицы зависит от температуры среды, окружающей кабель. При этом изменяется расходуемая мощность и эффективность нагревания.

Принцип саморегулирования заключается в том, что необходимое тепло выделяется только на определенном участке, где это нужно. При снижении температуры сопротивление кабеля увеличивается, и выделяется больше теплоты. И наоборот, если температура повышается, то сопротивление кабеля и количество тепла уменьшается. С помощью такого эффекта кабель не будет перегреваться, даже если при его укладке произошел нахлест. Электроэнергия при эксплуатации саморегулирующего кабеля расходуется оптимальным образом.

Саморегулирующее нагревание эффективно для подземных труб и систем антиобледенения. При установке кабель можно разрезать на отрезки любой длины, без помощи специалистов, и ущерба рабочих свойств. Не обязательно нагревать весь трубопровод. Достаточно уложить греющий кабель только в местах с большей вероятностью замерзания.

Саморегулирующий кабель имеет высокую стоимость, однако пользуется большой популярностью. Расходы на приобретение и установку быстро окупаются во время работы за счет экономии электрической энергии.

Преимущества

Эластичность и гибкость дают возможность укладки греющего кабеля для любой сети труб, в конструкциях разной геометрической формы.
Процесс эксплуатации и монтажа не приносит вреда экологии.
Возможность самостоятельной установки системы при условии грамотного расчета и выполнения всех требований монтажа подогрева.
Простая работа, не требующая профессиональных навыков.

Применение

Универсальность и простота использования, а также принцип работы нагревательного кабеля обуславливает его широкое применение:

Обогрев дорожек в саду, ступенек и тротуаров. Это исключает травматизм и падение пешеходов на замерзшей поверхности.
В производственных зданиях и жилых помещениях используют греющий кабель для поддержания необходимой температуры водопровода, а также прогрев трубопроводов, находящихся в грунте и в открытом виде.
Обогрев покрытия пола обеспечивает уют и тепло в комнате в морозные дни.
Подогрев труб, расположенных на крышах домов, водосточных систем, кровельных покрытий. Провод фиксируется внутри или снаружи трубы. При работающей системе нагрева разрушение трубопровода, падение льда и обледенение края крыши исключается. Это обеспечивает безопасность для людей.

Способы установки

Греющий кабель для обогрева водопроводной системы укладывают внутри или снаружи трубы. Каждый метод подразумевает применение своего вида кабеля.

Установка внутри трубы

Требования к внутренней установки нагревательного кабеля:

Герметичная концевая муфта.
Степень защиты не менее IP
Отсутствие вредных веществ при нагревании.

Для установки провода внутрь трубы на ее конце устанавливают тройник. Провод заводится в один из отводов тройника с сальниковым уплотнением.

Соединительная муфта, расположенная на переходе между электрическим питающим кабелем и нагревательным кабелем, должна располагаться за сальником и трубой, так как она не имеет защиты от влаги.

Монтажный тройник может иметь конструкцию с разными углами. При этом способе кабель не закрепляется, а заправляется внутрь.

Внешняя установка

Фиксация греющего кабеля для водопроводной трубы снаружи выполняется плотно, всей поверхностью кабеля. Перед монтажом на металлические трубы, необходимо очистить их от ржавчины, грязи и пыли, а также следов сварки. Поверхность труб не должна иметь элементов, способных повредить нагревательный провод.

Греющий кабель укладывается на чистую поверхность, закрепляется через 30 см клейкой металлизированной лентой или специальными хомутами. При прокладке двух кабелей, их устанавливают в нижней холодной части трубы параллельно друг другу, без соприкосновения. Если укладывается более трех ниток кабеля, то большую их часть располагают снизу, также без соприкосновения.

Другим способом укладки является монтаж спиралью. При этом следует соблюдать аккуратность, так как многократные и резкие изгибы могут повредить кабель. Можно постепенно разматывать муфту, наматывая на трубу освобождающийся кабель. Также можно зафиксировать кабель с провисаниями, которые наматывают и фиксируют липкой лентой.

Для обогрева пластиковой трубы сначала клеят металлизированный скотч, который повышает проводимость тепла и эффективность нагревания. Особенностью установки является следующий фактор: вентили, тройники и другие сантехнические устройства требуют большее количество тепла. Поэтому при монтаже на каждом таком устройстве необходимо выполнить несколько петель, не слишком изгибая греющий кабель.

Для утепления труб не рекомендуется применять минеральную вату, так как она впитывает влагу и теряет свойства утепления. На морозе мокрая вата замерзает и рассыпается.

Для этого используют специальные виды утеплителя: пенополистирол, изготовленный в виде элементов труб, и называемый скорлупой. Он имеет хорошие свойства изоляции и не впитывает влагу.

10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Саморегулирующийся греющий кабель на трубу ОТРЕЗНОЙ в Екатеринбурге, цена за метр саморегулирующегося греющего кабеля

КАТАЛОГ

ТОВАР НЕДЕЛИ

ИНФОРМАЦИЯ

Главная > Интернет магазин > Греющий кабель > Греющий кабель для обогрева труб, скважин, канализации > Саморегулирующийся греющий кабель на трубу ОТРЕЗНОЙ

Саморегулирующийся греющий кабель от компании «Тепломаркет» создан, чтобы защитить от замерзания трубопроводы, скважины, системы канализации, а также используется для обогрева труб, водомерных узлов, элементов водосливной системы и других подвергающихся замерзанию объектов.

Может использоваться для обогрева трубопроводов, расположенных как на открытом воздухе, так и в грунте. Монтируется на поверхность трубы с применением теплоизоляции для дополнительного снижения теплопотерь.

Особенности саморегулирующегося греющего кабеля:

Не перегревается при пересечении витков кабеля
Самостоятельно регулирует температуру нагрева в зависимости от температуры окружающей среды.
Возможность использования на трубе с разной температурой на отдельных участках (часть трубы может находиться на улице, а другая в подвальном помещении).

Греющий кабель с мощностью 15-17 Вт на метр подходит для обогрева труб диаметром 16 — 32 мм, с мощностью 20-30 Вт на метр для труб диаметром 40 — 100 мм при пролегании трубы на открытом воздухе с использованием трубной теплоизоляции толщиной 13 мм при температуре окружающей среды -30 С.

Более подробную информацию Вы можете узнать у специалистов компании «Тепломаркет» по телефону: +7 (343) 384-46-46 или посетить любой удобный для Вас магазин нашей сети.

С этим товаром покупают:

* Комплектующие для саморегулирующегося кабеля

* Теплоизоляция специальная для труб с греющим кабелем

Название товара	Описание	Цена	Интернет цена
Саморегулирующийся кабель SRL 16-2 (без экрана)	Мощность 16 Вт на метр Не экранированный (без заземления) Макс. температура 65°C Производство Юж.Корея	100 р.	85 р.
Саморегулирующийся кабель SRL 24-2 (без экрана)	Мощность 24 Вт на метр Не экранированный (без заземления) Макс. температура 65°C производство Юж.Корея	110 р.	110 р.
Саморегулирующийся кабель SRL 30-2 (без экрана)	Мощность 30 Вт на метр Не экранированный (без заземления) Макс. температура 65°C производство Юж.Корея	120 р.	120 р.
Саморегулирующийся кабель SRF16-2CR (экранированный)	Мощность 16 Вт на метр Экранированный (с заземлением) Макс. температура 65°C производство Юж. Корея	190 р.	190 р.
Саморегулирующийся кабель SRF24-2CR (экранированный)	Мощность 24 Вт на метр Экранированный (с заземлением) Макс. температура 65°C производство Юж.Корея	200 р.	200 р.
Саморегулирующийся кабель SRF30-2CR (экранированный)	Мощность 30 Вт на метр Экранированный (с заземлением) Макс. температура 65°C производство Юж.Корея	210 р.	210 р.
Саморегулирующийся кабель GR40-2CR (экранированный)	Мощность 40 Вт на метр Экранированный (с заземлением) Защита от ультрафиолета Макс. температура 65°C Производство Юж.Корея	330 р.	320 р.
Кабель нагревательный саморегулирующийся 17КСТМ2-Т	Мощность 17 Вт на метр Экранированный (с заземлением) Макс. температура 65°C Производство Россия	180 р.	180 р.
Кабель нагревательный саморегулирующийся 30КСТМ2-Т	Мощность 30 Вт на метр Экранированный (с заземлением) Макс. температура 65°C Производство Россия	180 р.	180 р.
Саморегулирующийся кабель Nelson Limitrace CLT 25-JT	Мощность 15 Вт на метр Экранированный (с заземлением) Макс. температура 65°C Производство США	944 р.	944 р.
Саморегулирующийся кабель Nelson Limitrace CLT 28-JT	Мощность 25 Вт на метр Экранированный (с заземлением) Макс. температура 65°C Производство США	1 152 р.	1 152 р.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

МАГАЗИН ПОПУЛЯРНЫХ ПРОДУКТОВ

Когда температура падает до опасно низких значений, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), это заставляет воду расширяться; расширение внутри труб приводит к разрыву замороженных труб ! Предотвратите замерзание труб зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защита труб от замерзания когда вам это нужно больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания и предотвращения обледенения или оттаивания металлических или пластиковых труб и арматуры и при опасно низких температурах; до минус 40 градусов по Фаренгейту или минус 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремально низких температурах.

Почему саморегулирующийся нагревательный кабель?

Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
Регулятор температуры не требуется
Готовый к подключению шнур питания в собранном виде
Заземленная конструкция для дополнительной безопасности
Подходит для экстремально холодных условий до -40°F (-40°C)
Сейф для внутреннего и наружного использования
Безопасный нагревательный кабель для легкой установки внахлестку

Электрообогрев, ленточный или поверхностный обогрев или обогрев с помощью электрообогрева поддерживают и повышают температуру труб для предотвращения замерзания. В противном случае известное как обогрев с помощью нагревательного кабеля, в котором используется электрический нагревательный элемент и оборачивается длина труб для прямой подачи тепла.

Решения BriskHeat предварительно собраны, просты в установке и готовы к работе по принципу plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете нагревательную ленту для труб, наш саморегулирующийся нагревательный кабель является идеальным решением для предотвращения замерзания труб!

Шаг 1: Выберите греющий кабель

Используя следующую таблицу, определите греющий кабель для труб, подходящий для обогрева металлических или пластиковых (ПВХ) труб. Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в вашей системе трубопроводов. Таблицы предполагают самую низкую наружную термостойкую водонепроницаемую, огнестойкую теплоизоляцию. (готовая пена). Для защиты до -20°F (-29°C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри и вне помещений, их можно безопасно накладывать друг на друга и изолировать. С нагревательными кабелями BriskHeat нет необходимости в регуляторе температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2. Выберите способ установки нагревательного кабеля для обмотки трубы

Существует два простых варианта установки нагревательного кабеля:

Вариант первый: установка нагревательного кабеля по прямой линии

Самый простой и идеальный тип установки для труб меньшего диаметра (менее 3 дюймов)

Просто проложите нагревательный кабель вдоль нижней части трубы по прямой линии на нижней половине трубы в положении «четыре» или «восемь часов».
Прикрепите нагревательный кабель к трубе, обмотав трубу куском стекловолокна или алюминиевой липкой лентой; с интервалом в 1 фут
Кабель нагревателя трубы должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой клейкой ленты или пластиковых кабельных стяжек

Второй вариант: установка нагревательного кабеля со спиральной обмоткой

Это обеспечивает равномерный нагрев больших труб и идеально подходит для труб большего диаметра (от 3 дюймов)

Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину нагревательного кабеля на длину вашей трубы и умножьте на 10.
Прикрепите его к трубе, обмотав трубу куском клейкой ленты из стекловолокна с интервалом в 1 фут.
Выровняйте расстояние между спиралями, сдвинув витки вдоль трубы.
Кабель должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров.
Если на конце трубы остался лишний кабель, сложите его вдвое вдоль трубы.

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе, используя только стекловолоконную или алюминиевую липкую ленту или пластиковые кабельные стяжки

Шаг 3. Установка изоляции трубы

Надежная система нагревательного кабеля SpeedTrace зависит от правильно установленной и сухой, защищенной от атмосферных воздействий теплоизоляции, такой как INSUL-LOCK DS Гибкая изоляция трубы с закрытыми порами

Убедитесь, что не менее ½ ” из предварительно сформованной пены или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, соединения и отверстия в стенах, полностью изолированы, как показано на рисунке
Для защиты до -20°F (-29°C), используйте изоляцию толщиной 1 дюйм (25 мм).
Установите изоляцию на трубопровод как можно скорее, чтобы свести к минимуму вероятность механического повреждения после установки.
Убедитесь, что этикетка греющего кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно изолировать безопасно!

Шаг 4.

Завершение установки

Во избежание повреждения нагревательного кабеля или шнура закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или изолентой, как показано

Электрические маркировки, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю. Прикрепите прилагаемые этикетки «Electrical Tracing» на внешней поверхности изоляции трубы с интервалом одна этикетка на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5. Запуск нагревательного кабеля

Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
Проверьте автоматический выключатель, чтобы убедиться в наличии питания на кабеле.
Стоячая вода в трубе должна стать теплой в течение часа.

ОБЩИЕ УКАЗАНИЯ

Устанавливайте только в доступных местах; не устанавливайте за стенами или там, где кабель может быть скрыт.
Не прокладывайте нагревательный кабель через стены, потолки или полы.
Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными нормами и стандартами и защищены от дождя и другой воды.
Не использовать на гибких виниловых трубках (таких как садовый шланг)
Устанавливайте с огнеупорной водонепроницаемой теплоизоляцией толщиной не менее ½ дюйма.
Никогда не используйте на трубах, температура которых может превышать 150°F (65°C).
нельзя использовать для стационарных установок. Для временных установок обратитесь к местным электротехническим и противопожарным нормам.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	РАСТВОР(Ы)
Греющий кабель не нагревается целиком	Убедитесь, что нагреватель подключен к правильному напряжению. Проверьте, есть ли показания сопротивления (не обрыв цепи) в нагревателе с помощью омметра.
Часть нагревательного кабеля не нагревается	Осмотрите необогреваемый кабель на наличие повреждений.
Автоматический выключатель срабатывает	Подтвердить, что автоматический выключатель способен справиться с требованием нагревателя по току. Осмотрите обогреватель и шнур на наличие повреждений.

Нагревательный кабель для труб | Нагревательный кабель для труб

Retro-Line — это усовершенствованный саморегулирующийся нагревательный кабель для труб, который используется для безопасной, эффективной и надежной внутренней защиты труб от замерзания. Retro-Line предназначен для защиты от замерзания новых или существующих водопроводных труб и систем дренажных насосов без необходимости земляных работ. Водопроводные трубы с подогревом элегантно защищены самой инновационной и эффективной системой саморегулирующихся нагревательных кабелей. Будучи одной из немногих саморегулирующихся систем защиты от замерзания водопроводных сетей, сертифицированных как безопасные для питьевой воды в соответствии с нормами NSF/ANSI 61, система Retro-Line является идеальным решением для предотвращения замерзания труб подачи питьевой воды. Системы Retro-Line поставляются в комплекте с необходимыми сантехническими компонентами и электрообогревом для быстрой и простой установки.

Предложение Retro-Line ®

Характеристики

Для упрощения монтажа системы нагревательных кабелей Retro-Line в трубах компания Heat-Line разработала уникальную запатентованную систему дозирования под названием «Retro-Reel» для защиты нагревательный кабель и фитинги от механических повреждений, при этом изделие с абсолютной легкостью развертывается в нагретых водопроводных трубах. Нередко системы толкают на расстояние до 150 футов (46 м).

Предложение Retro-Line®

Саморегулирующаяся нагревательная кабельная система Retro-Line поставляется заданной длины со всеми необходимыми компонентами для полной готовности к работе. Retro-Line — это безопасное и надежное решение для внутренней защиты от замерзания различных трубопроводов для жидкостей. Это включает, но не ограничивается: бытовое водоснабжение из колодцев, озер, рек, от здания к зданию и сливным линиям водоотливных насосов, а также канализационным трубам высокого давления или большого объема, которые могут состоять из металлических и неметаллических трубных материалов. Для полиэтиленовых труб Retro-Line поставляется с компрессионным фитингом для легкого соединения с трубой. Retro-Line также можно заказать с адаптером с наружной резьбой, чтобы обеспечить простое сопряжение провода нагревателя трубы с трубами других типов и размеров, таких как АБС, ПВХ, PEX, медные, оцинкованные и стальные.

Внутритрубная нагревательная кабельная система Retro-Line может быть установлена в качестве системы для защиты от замерзания непрерывного водопровода или в качестве предохранительной системы, которую можно использовать только в том случае, если защита трубы от замерзания необходима при замерзании. Даже в тех случаях, когда трубы должны быть сухими в течение коротких или продолжительных периодов времени, например, в линиях дренажных насосов, Retro-Line не представляет опасности перегрева или плавления трубы. Это делает Retro-Line эффективным обогревателем для труб, подходящим для всех труб, даже для пластиковых, которые не всегда содержат жидкости. Retro-Line — это саморегулирующийся обогреватель для труб, которому можно доверять в обеспечении эффективной и надежной защиты от замерзания.

Система нагревательных кабелей для труб Retro-Line изготовлена из высококачественного промышленного кабеля, который является прочным и гибким, что упрощает установку даже при использовании большой длины. Традиционная или стандартная нагревательная лента для водопровода, теплообмотка для водопровода, нагревательная лента и нагревательная проволока для труб не обеспечивают такого уровня возможностей установки. Короткие системы защиты труб Retro-Line от замерзания можно просто вставить в трубу, в то время как более длинные системы, возможно, придется протягивать с помощью рыболовной ленты, веревки или небольшой веревки. Системы Retro-Line длиной 40 футов (12 м) и длиннее поставляются на раздаточной катушке для защиты нагревательного кабеля и фитингов от механических повреждений, пока продукт просто развертывается в трубе. Нередко системы толкают на расстояние до 150 футов (46 м). Еще одним преимуществом долговечности провода нагревателя труб является то, что нижний конец кабеля не нужно закреплять, так как он никогда не будет двигаться или скользить вверх по трубе вместе с потоком воды. Эта функция чрезвычайно важна, так как она обеспечивает полную работоспособность кабеля обогревателя. Систему можно легко демонтировать и заменить, если в этом возникнет необходимость. В большинстве установок, в отличие от стандартной тепловой изоляции водопровода, все монтажные работы могут выполняться на входе в трубу без необходимости доступа к дальнему концу.

В отличие от традиционной теплоизоляционной ленты для водопровода или нагревательной ленты для труб, саморегулирующаяся система нагревательных кабелей Retro-Line включает в себя самую передовую технологию торцевого уплотнения, что делает ее самым надежным греющим кабелем для внутреннего обогрева на рынке. Retro-Line подходит для установки в системах питьевого водоснабжения с давлением воды 230 фунтов на квадратный дюйм или меньше. Для систем с более высоким давлением см. CARAPACE, RETRO-FM или свяжитесь с Heat-Line и поговорите со специалистом по применению о наших превосходных альтернативных нагревательных лентах для труб и водопроводных труб. 9№ 0006

Retro-Line использует уникальную и передовую технологию саморегулирующихся нагревательных кабелей. В отличие от обычной теплоизоляционной пленки или ленты для обогрева труб, система Retro-Line может эффективно увеличивать выход тепла и энергии в каждую холодную точку на микроскопическом уровне по всей длине и одновременно уменьшать выход тепла и энергии в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля для труб Retro-Line, что может привести к плавлению и возгоранию благодаря технологии саморегулирующегося нагревательного кабеля для труб. Retro-Line дает вам уверенность в надежной защите от замерзания без риска. Будьте уверены в своей системе нагревательного кабеля Retro-Line и больше не беспокойтесь о том, что традиционная электрическая нагревательная лента для труб с термостатом ненадежна. Он стал незаменимым продуктом для домовладельцев, инженеров и специалистов по обслуживанию зданий, поскольку обеспечивает безопасную и надежную защиту от замерзания.

Важной характеристикой и сертификацией нагревательных кабелей для труб Retro-Line, которую иногда упускают из виду при выборе и покупке внутреннего нагревательного кабеля, является то, что система Retro-Line сертифицирована по стандарту NSF/ANSI 61 и безопасна для питьевой воды. Это означает, что система Retro-Line соответствует всем необходимым критериям воздействия на здоровье, установленным NSF для сантехнических нагревательных лент и продуктов, являющихся частью системы питьевого водоснабжения. Эта сертификация и функция не имеют себе равных среди стандартных электронагревательных лент для труб с термостатами, проводов для обогрева труб, нагревательных лент и сантехнических нагревательных лент.

Для дальнейшего повышения энергоэффективности вашей системы защиты водопровода Retro-Line от замерзания рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла из нагретых водопроводных труб, а термостат позволяет регулировать рабочий цикл системы Retro-Line в зависимости от температуры трубы. Комбинация обоих аксессуаров может повысить энергоэффективность на целых 80%. Установка электрического нагревательного кабеля для труб с термостатом является эффективным и надежным решением в любой области применения, где может потребоваться водопроводный нагревательный элемент.

Для безнапорных канализационных труб и больших водопропускных труб и стоков см. Retro-DWS.
Для напорных канализационных сетей и труб большого диаметра для питьевого водоснабжения см. Retro-FM.
Для областей применения, для которых также требуются полиэтиленовые водопроводные трубы, см. CARAPACE.
Трубы для подачи воды под высоким или постоянным давлением см. в CARAPACE.

Retro-Line — это система внутреннего обогрева, предназначенная для надежной защиты от замерзания. Примеры включают, но не ограничиваются:

Водоснабжение озер и рек
Колодезное водоснабжение, включая вырытые, буровые и артезианские скважины
Водоснабжение между зданиями
Выпускные трубы дренажного насоса
Коммерческие/промышленные объекты
Большие водостоки
Подходит для струйных и погружных насосов
Безопасен для использования с металлическими и неметаллическими трубами

Подходящие типы труб для Retro-Line включают, но не ограничиваются:

Полиэтилен (с контролем внутреннего и наружного диаметра)
АБС
ПВХ
РЕХ
Медь
Оцинкованный
Ковкая сталь

Retro-Line обеспечивает защиту от замерзания во многих из следующих мест:

Дома, коттеджи, курорты и фермы
Муниципальные дома и здания
Горнодобывающие и исследовательские лагеря/аванпосты
Коммерческие/промышленные объекты

Retro-Line — это уникальный высококачественный продукт, который можно адаптировать для различных специализированных применений, не перечисленных выше. Если вы считаете, что у вас есть специальное или уникальное приложение для Retro-Line, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продуктам.

Особые указания:

Особое внимание следует уделить, если труба содержит какие-либо фитинги, через которые должен проходить нагревательный кабель. Нагревательный кабель не рассчитан на то, чтобы вставлять и проталкивать любые 9Колено 0 градусов. Если у вас есть какие-либо резкие фитинги, которые поворачиваются на 90 градусов и более, их необходимо заменить трубой, чтобы создать широкие изгибы, которые позволят пройти нагревательному кабелю. Если в трубе есть прямые соединители, нагревательный кабель должен пройти через них. Тем не менее, рекомендуется открыть эти фитинги и проверить внутреннюю часть, чтобы убедиться в отсутствии грубых краев или заусенцев, которые могут потенциально повредить нагревательный кабель во время установки. Любые существующие фитинги могут быть заменены фитингами Philmac, одобренными компанией Heat-Line, если вас беспокоит пригодность существующих фитингов. Если у вас есть вопросы или опасения по поводу текущих фитингов, свяжитесь с Heat-Line и поговорите с техническим специалистом, чтобы определить пригодность и варианты.

Поскольку Retro-Line представляет собой внутренний нагревательный кабель, перед заказом системы следует уделить особое внимание применению. Длину системы Retro-Line можно отрегулировать, если она слишком длинная, однако важно отметить, что дополнительный нагревательный кабель нельзя добавить, если исходная система слишком короткая. Пожалуйста, смотрите вкладку СОВЕТЫ ПО ИЗМЕРЕНИЮ для получения важной информации.

Характеристики

5-летняя ограниченная гарантия, 10-летняя расширенная гарантия
Набор шнуров (жесткое подключение) модели доступны по запросу
Никакой другой продукт не сочетает в себе эти функции и не предлагает надежность и гибкость
Просто подключается к розетке 120 В или 240 В (только для моделей GFC). Никаких дополнительных электромонтажных работ не требуется
Доступны с шагом 5 футов (1,5 м) до 100 футов (30 м) и шагом 10 футов. (3 м) до максимальной длины 550 футов (168 м), также доступны нестандартные длины
Может поставляться с переходным фитингом с наружной резьбой от 1 до 2 дюймов МФТИ для различных типов труб
Подходит для существующих полиэтиленовых труб с внутренним диаметром от 3/4 дюйма до 2 дюймов.
Полиэтиленовая труба может быть установлена и настроена в соответствии с требованиями до определения длины Retro-Line, что обеспечивает гибкость установки
Возможность настройки для различных требований применения
Может быть полностью изолирован для повышения энергоэффективности
Может использоваться с различными дополнительными устройствами управления, включая таймеры и термостаты
Саморегулирующийся/токопроводящий полимерный нагревательный кабель
Подходит для установки внутри металлических и неметаллических труб (при правильном фитинге)

Преимущества

Электрическая сертификация cCSAus (Канада и США)
Сертификат безопасности для питьевой воды NSF/ANSI 61 (Канада и США)
Одобрено для применения с питьевой водой
Произведено в Северной Америке
Защита от замыкания на землю встроена в систему (только модели GFC)
обеспечивают простоту, надежность и герметичность соединений под давлением
Подходит для надземных применений при соответствующей изоляции
Нет необходимости копать ниже линии промерзания, что снижает затраты на установку
Поставляется готовым к работе в соответствии с конкретными требованиями защиты от замерзания
Полностью пригодный для обслуживания
Нагревательный кабель достаточно прочен, чтобы оставаться на месте по всей длине трубы без необходимости зацепления или защелкивания вниз
Самая надежная и энергоэффективная система на рынке
Простота установки – обычно можно вставить в трубу на глубину до 150 футов (46 м)
Длинные системы можно затягивать с помощью рыболовной ленты или веревки
Проверенная эффективность в холодном климате (даже при наземном применении)
Обеспечивает надежную защиту от замерзания для труб многих диаметров
Легко и быстро устанавливается в большинство существующих труб без их демонтажа
Быстрая установка, длина более 35 футов (10,5 м) поставляется на запатентованной раздаточной катушке
Труба никогда не расплавится и не прогорит, даже если она сухая

Сертификаты

Сертифицирован cCSAus (Канада и США) LR85446
NSF/ANSI 61 Сертифицировано как безопасное для питьевой воды
Обозначения P и X Канада
Тип установки D США

Электрические характеристики

Саморегулирующийся/проводящий полимерный нагревательный кабель
Наружная оболочка нагревательного кабеля из фторполимера

Системы 120 В – 3 Вт/фут. (9 Вт/м) при 50°F (10°C), максимальная длина 220 футов (67 м)
Системы 240 В – 3 Вт/фут. (9 Вт/м) при 50°F (10°C), максимальная длина 550 футов (168 м)

Модели GFC на 120 В – кабель питания 4 фута (1,2 м) с прерывателем цепи замыкания на землю на 27 мА съемное устройство
Модели GFC на 240 В — кабель питания длиной 6 футов (1,8 м) с подключаемым устройством прерывателя цепи замыкания на землю на 27 мА
CS — 6 футов (1,8 м), шнур питания 12–14 AWG SJEOOW для прямого проводного соединения, УЗО должно быть установлено на месте

Сантехнические характеристики

Водоснабжение с защитой от замерзания
Номинальная толщина нагревательного кабеля 0,25 дюйма (6,4 мм) / ширина 0,425 дюйма (10,8 мм)
Номинальная толщина «пыльника» торцевого уплотнения 0,55 дюйма (14 мм), по специальному запросу доступны с размером пыльника с малой геометрией 0,48 дюйма (12 мм)
Подходит для систем давления 230 фунтов на квадратный дюйм или менее. Для систем с более высоким давлением см. CARAPACE, Retro-FM или свяжитесь напрямую с Heat-Line для получения дополнительной консультации
Минимальный требуемый внутренний размер трубы 3/4 дюйма
Поставляется в комплекте с адаптером компрессионного фитинга Philmac

Может быть заказан с установкой на заводе-изготовителе внутри полиэтиленовой трубы диаметром 1 дюйм или 1 ¼ дюйма, одобренной CSA, 75 фунтов на квадратный дюйм для новых установок (Heat-Line) ТИП ТРУБЫ

ТИП ФИТИНГА

КОНФИГУРАЦИЯ ВОДЫ В ТРОЙНИКЕ

SIZES AVAILABLE

NOTES

ID Controlled Polyethylene Pipe Compression Style Tee Water straight through (electrical connection out tee branch) ¾ inch, 1 inch, 1 ¼ inch, 1 ½ дюйма, 2 дюйма, NI (комплект, который включает в себя как 1 дюйм, так и 1 ¼ дюйма) Труба, рекомендуемая для сертификации, 75 фунтов на квадратный дюйм или выше Полиэтиленовая труба с контролируемым внутренним диаметром Тройник компрессионного типа Вода проходит под углом 90 градусов (электрическое соединение с тройника) ¾ дюйма, 1 дюйм, 1 ¼ дюйма Труба, рекомендованная для сертификации, 75 фунтов на квадратный дюйм или выше Тройник Прямая вода (электрический выход) 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма Труба, рекомендованная для сертификации, 75 PSI или выше Все типы труб Переходник с наружной резьбой (МФТИ) Н/Д 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма, 2 дюйма Для всех тонкостенных полиэтиленовых труб и других типов труб, включая металлические (медные, оцинкованные, ковкий чугун и т.

д.)

Рекомендации по измерению/заказу для Retro-Line

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

Retro-Line представляет собой усовершенствованную систему внутреннего саморегулирующегося обогревательного кабеля, собранную на заводе и поставляемую в готовом к использованию виде до определенной длины, указанной во время заказа.
Retro-Line оцениваются по стандартной длине с шагом 5 футов (1,5 м) до 100 футов (30 м), затем с шагом 10 футов (3 м) от 100 футов до 550 футов (30 м x 168 м). .

Важные примечания:

Систему Retro-Line нельзя удлинять. Если требуется более длинная система, потребуется полностью новая система.
Систему Retro-Line невозможно укоротить на стройплощадке. Если требуется более короткая система, ее можно отправить обратно в компанию Heat-Line для укорачивания или ее можно укоротить на строительной площадке, следуя тщательным инструкциям по извлечению. Прежде чем продолжить, всегда обращайтесь в компанию Heat-Line за инструкциями.
В то время как большинство систем Retro-Line изготавливаются стандартной длины, также могут быть запрошены специальные длины любых размеров в пределах максимально допустимой длины. Например, если 18 футов. Для бурения скважины требовалась система длиной 5,5 м, поэтому вместо покупки системы длиной 20 футов (6 м) можно было разместить специальный заказ на точную длину 18 футов (5,5 м).
Важно помнить, что при измерении цель состоит в том, чтобы обеспечить защиту от замерзания по всему участку трубы подачи воды или линии дренажного насоса, который находится под угрозой замерзания. Например, в доме у озера или коттедже лучше всего иметь Retro-Line, защищающую трубу изнутри дома до необходимой глубины воды в озере.
Особым преимуществом Retro-Line, которое часто упускают из виду, является тот факт, что целые трубопроводные системы могут быть предварительно установлены и адаптированы к размеру до определения длины Retro-Line. Примером такой гибкости может быть; покупка и установка 200-футовой трубы для водозабора или насоса глубоко в озере. После того, как это будет выполнено, можно измерить необходимую длину Retro-Line и установить ее для защиты от замерзания трубы до точки ниже озерного льда вблизи береговой линии. Другими словами, можно установить 200 футов трубы, в то время как только 100 футов требуют защиты от замерзания.

Применение в озере/реке

При установке в озере и/или реке система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) в озере при минимальной общей глубине воды 6 футов (2 м) на отметке LOW Water, когда ожидается толщина льда на поверхности 3-4 фута (1 м -1,25 м). Общая требуемая глубина воды может уменьшаться или увеличиваться в зависимости от толщины льда.

Применение в скважинах

При бурении скважины нагреватель может проходить по всей длине трубы, но не может входить в безамбарный переходник, иначе он может быть поврежден. Если безамбарный переходник находится выше уровня земли, Heat-Line предлагает установить колодезную плитку вокруг стальной обсадной трубы и засыпать землей. Существуют и другие методы защиты этих приложений; проконсультируйтесь с Heat-Line, чтобы узнать о конкретных требованиях к применению.
При использовании в пробуренной или вырытой скважине система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) на обсадной трубе скважины. При бурении скважин система Retro-Line будет заканчиваться на краю обсадной колонны непосредственно перед [2-3 дюйма (51-76 мм)] безамбарным переходником на устье скважины.
Обратите внимание, что в зависимости от типа и размера фитинга, заказанного вместе с Retro-Line, нагревательный кабель может быть немного короче заказанного. Например, Retro-Line длиной 20 футов (6,09 м) с тройником диаметром 1 дюйм будет иметь размеры всего 19 футов 4 дюйма (5,89 м) от конца тройника. Это связано с тем, что 8-дюймовый нагревательный кабель находится внутри корпуса сантехнического тройника.
Надземные трубы
В тех случаях, когда трубы будут подвергаться воздействию атмосферы (свободного воздуха), прокладываться над каменистой местностью или под зданиями, требуется изоляция для сохранения тепла внутри трубы и обеспечения энергоэффективности и надежности.
В тех случаях, когда существующая проблематичная труба подачи питьевой воды находится на открытом воздухе и находится над землей, простейшим методом измерения является использование внешнего измерительного устройства, такого как измерительная лента и/или гибкая линейка.
В некоторых приложениях, где видна номенклатура (надпись) на открытой трубе, на трубе будут отмечены измеренные приращения. Вы можете использовать эти метки приращений, чтобы найти общее расстояние между двумя точками, тем самым обеспечивая необходимую длину ретро-линии.
Подземные трубы
В тех случаях, когда существующая проблематичная труба подачи питьевой воды заглублена, целесообразно измерить внутреннюю длину нагревательного кабеля с помощью электрической или водопроводной рулетки.

Размер/тип трубы

Важно не только правильно измерить длину линии Retro-Line, но также определить размер и тип трубы. Retro-Line поставляется с сантехническим фитингом для соединения с вашей системой водоснабжения. Если при заказе будет предоставлена неверная информация о трубе и размере, вы не сможете подключить систему Retro-Line к своей трубе.

Как и во всех других случаях, если вы не знакомы или не уверены в измерении и/или установке продукта Heat-Line, проконсультируйтесь напрямую со специалистом по применению Heat-Line или обратитесь к квалифицированному местному торговому представителю.

Retro-Line считается товаром на складе с самыми распространенными длинами и фитингами, готовыми к отправке. Для индивидуальных заказов Retro-Line обычно может быть отправлен в течение 1-3 дней с момента заказа. Пожалуйста, свяжитесь с Heat-Line, чтобы узнать о наличии и сроках поставки.

Входит в состав системы Retro-Line :

Заводской саморегулирующийся внутренний нагревательный кабель заданной длины в комплекте с необходимым компрессионным тройником Philmac или адаптером МФТИ (см. таблицу ниже)

0 Модели GFC на 120 В

Модели CS : 6 футов (1,8 м), 12-14 AWG Шнур питания SJEOOW для прямого подключения проводов, GFCI должен быть установлен на месте

Retro-Reel (длина 40 футов (12 м) ) и только длиннее)

6-футовый (1,8 м) поводок натяжной тетивы (длина 40 футов (12 м) и длиннее)

5-летняя ограниченная гарантия

Четкая, лаконичная установка и поддержка документация

Дополнительные принадлежности :

1 905

PART NUMBER	DESCRIPTION
HLA-120	120V plug-in thermostat (GFC)
GFA-STAT	120/240V hardwire thermostat with GFCI (CS)
TIMER-120P	120V plug-in timer (GFC)
TIMER-240P	240V plug-in timer (GFC)
TIMER-CS	120/ Проводной таймер 240 В (CS)
MA-10	120/240V GFCI/ELCI (CS)
ИНСУЛ-1,00	Изоляция. Идентификатор 1-дюймового идентификатора (1 5/8 дюйма ID, ID 6 FT)
INSUL-1.25	Изоляционная муфта для трубы с внутренним диаметром 1 1/4 дюйма (внутренний диаметр 1 7/8 дюйма, длина 6 футов)
INSUL-2.00	внутренний диаметр, длина 6 футов)
HLP-TAPE	Лента для изоляционных рукавов (100 футов)
WARRANTY	Extended 10 year limited warranty

Available Retro-Line Plumbing Adapters:

3 CTS 90 Контролируемая полиэтиленовая труба

PIPE TYPE	FITTING TYPE	WATER CONFIGURATION IN TEE	SIZES AVAILABLE	ПРИМЕЧАНИЯ
Полиэтиленовая труба с контролируемым внутренним диаметром	Тройник компрессионного типа	Проходная вода (электрическое соединение через тройник)	¾ дюйма, 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма, 2 дюйма, NI (комплект, который включает как 1 дюйм, так и 1 ¼ дюйма)	Труба, рекомендованная для сертификации, 75 PSI или выше
ID Контролируется Полиэтиленовая труба	Тройник компрессионного типа	Вода проходит под углом 90 градусов (электрическое соединение с тройника)	¾ дюйма, 1 дюйм, 1 ¼ дюйма	Труба, рекомендованная для сертификации, 75 PSI или выше
Тройник компрессионного типа	Прямая вода (электрический выход)	1 дюйм, 1 ¼ дюйма, 1 ½ дюйма	Труба, рекомендованная для сертификации, 75 PSI или выше
Переходник с наружной резьбой 9020 9020 (МФТИ)	Н/Д	1 дюйм, 1 ¼ дюйма, 1 ½ дюйма, 2 дюйма	Для всех тонкостенных полиэтиленовых труб и других типов труб, включая металлические (медные, оцинкованные, ковкий чугун и т. д.)

Номера деталей

В. В чем разница между Retro-Line и Retro-DWS?

A — Retro-Line — это одобренная cCSAus и NSF/ANSI 61 система для внутреннего обогрева труб подачи питьевой воды и линий водоотливных насосов. Retro-DWS предназначен для безопасной и одобренной установки внутри септических труб без давления и/или в больших стоках, где желательна механическая защита нагревателя.

В – В чем разница между Retro-Line и Retro-FM?

A — Retro-Line — это одобренная cCSAus и NSF/ANSI 61 система для внутреннего обогрева труб малого диаметра для подачи питьевой воды и линий водоотливных насосов. Retro-FM предназначен для безопасной и одобренной установки внутри септических труб под давлением и водопроводных труб большого диаметра. Система Retro-FM также сертифицирована cCSAus и NSF/ANSI 61 и обычно рекомендуется для водопроводных труб диаметром 2 дюйма и более.

В – Будет ли Retro-Line ограничивать поток воды в трубе?

A – Внутренняя нагревательная кабельная система Retro-Line спроектирована таким образом, чтобы воздействие на поток воды по трубе было минимальным. Было показано, что в обычных водопроводных трубах система Retro-Line не обеспечивает какого-либо измеримого эффекта.

В – Можно ли устанавливать Retro-Line внутри септических труб?

A – Нет. Как и другие кабели для внутреннего обогрева, Retro-Line не имеет электрической сертификации для прокладки внутри септических труб, так как может присутствовать газ метан. Для применения в септиках Heat-Line разработала Retro-DWS для септических труб без давления и Retro-FM для септических труб под давлением.

В – У меня в трубе прямые муфты, пройдет ли Retro-Line?

A – Если в трубе есть прямые соединители, нагревательный кабель должен пройти через них. Тем не менее, рекомендуется открыть эти фитинги и проверить внутреннюю часть, чтобы убедиться в отсутствии грубых краев или заусенцев, которые потенциально могут повредить оболочку греющего кабеля. Любые существующие фитинги могут быть заменены фитингами Philmac, одобренными компанией Heat-Line, если вас беспокоит пригодность существующих фитингов.

В – У меня колени в трубе, пройдет ли Ретро-Лайн?

A – Нет. Греющий кабель не предназначен для изгиба вокруг каких-либо угловых фитингов под углом 90 или 45 градусов. Если у вас есть какие-либо резкие колена, их необходимо заменить трубой, чтобы создать широкие изгибы, позволяющие проходить нагревательному кабелю.

В – Моя труба имеет широкие изгибы по всей длине, пройдет ли Retro-Line?

А – Да. Нагревательный кабель разработан таким образом, что он изгибается в трубе. Пока водопроводная труба делает широкие изгибы без необходимости резкого 9Устройство Retro-Line пройдет под углом 0 или 45 градусов.

В – На какую длину Retro-Line можно вставить в трубу?

A – Система Retro-Line нередко вставляется и вставляется в трубу на расстояние до 150 футов (45,5 м). В некоторых случаях опытные торговцы сообщали о том, что они вставляли устройства Retro-Line большей длины без необходимости использования тягового шнура или сантехников.

В – Какая длина Retro-Line мне понадобится?

A – Требуемая длина нагревательного кабеля Retro-Line может варьироваться в зависимости от применения. В большинстве случаев вся длина трубы защищена, чтобы предотвратить возможность дальнейшего замерзания трубы. Чтобы определить необходимую общую длину, см. вкладку КАК ИЗМЕРИТЬ или свяжитесь с Heat-Line, чтобы поговорить со специалистом по продукту.

В – Что делать, если у меня есть лишний нагревательный кабель Retro-Line?

A – Следует соблюдать осторожность при определении требуемой длины изделия, однако, если требуемая длина меньше заказанной, свяжитесь с Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля внутри трубы. . НЕ РЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

В – Можно ли обрезать Retro-Line, если он слишком длинный?

A – Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную на заводе усовершенствованную саморегулирующуюся систему нагревательного кабеля, которая не предназначена для заделки в полевых условиях и/или подгонки по длине. Свяжитесь с Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля в трубе. НЕ РЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

В – Моя система Retro-Line слишком короткая; Могу ли я добавить небольшой раздел в конце? Если нет, что можно сделать?

A – Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную саморегулирующуюся нагревательную кабельную систему, оснащенную запатентованным концевым уплотнением. Таким образом, систему Retro-Line нельзя соединить вместе или изменить в полевых условиях. Если требуется большая длина линии Retro-Line, вы можете приобрести один непрерывный продукт соответствующей длины и/или переместить второй источник питания и установить дополнительную систему Retro-Line для обеспечения необходимой защиты от замерзания. НЕ РАЗРЕЗАЙТЕ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ или ПРОВОД ПИТАНИЯ

В- Существует ли максимальная длина нагревательных кабелей Retro-Line?

А – Да. Максимальная длина цепи Retro-Line, разрешенная для цепи 120 В, составляет 220 футов (67 м) и 550 футов (168 м) для цепи 240 В.

В – Где можно приобрести нагревательный кабель Retro-Line?

A – Греющие кабели Retro-Line производства Heat-Line можно приобрести непосредственно через Heat-Line или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по бесплатному номеру .

В. Потребляет ли система на 240 вольт меньше энергии, чем система на 120 вольт?

A – Распространенным заблуждением является то, что электроприбор на 240 В потребляет меньше энергии, чем электроприбор на 120 В. Потребляемая мощность измеряется в ваттах, а не в напряжении. Независимо от того, потребляете ли вы 500 Вт при 120 В или 500 Вт при 240 В, вы все равно потребляете 500 Вт энергии.

В – Могу ли я (домовладелец) установить Retro-Line?

A -Heat-Line предоставляет надлежащие и простые инструкции по установке для всех наших продуктов, а также предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут установить большинство систем Heat-Line, включая Retro-Line; тем не менее, Heat-Line обычно рекомендует, чтобы процесс установки выполнял квалифицированный специалист

В – Сколько энергии потребляет Retro-Line?

A – Все системы марки Heat-Line, включая Retro-Line, используют усовершенствованную технологию саморегулирующихся нагревательных кабелей Heat-Line, которая обеспечивает подачу энергии и тепла в холодные участки трубы и снижает выход энергии и тепла в эти участки. которые теплые. Несмотря на то, что общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете самую энергоэффективную систему нагревательного кабеля. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

В – Безопасно ли использовать Retro-Line с пластиковыми трубами?

A – Система Retro-Line безопасна для использования со всеми металлическими и неметаллическими трубами. Передовая технология саморегулирования, используемая в продукте Retro-Line, делает его безопасным для использования с пластиковыми трубами даже в сухом состоянии, поскольку он никогда не перегревается и не повреждает трубу.

В. Поставляется ли Retro-Line с термостатом?

A – Термостат не входит в комплект изделия Retro-Line, так как он не требуется для правильной и безопасной работы; однако термостат можно приобрести в качестве дополнительного аксессуара. В зависимости от применения системы или там, где предпочтительна автоматическая работа, термостат может использоваться для включения и выключения системы для экономии энергии или для включения рабочего цикла системы. В сочетании с изоляционными термостатами можно существенно повысить энергоэффективность.

В – Обязательно ли использовать изоляцию с системой Retro-Line?

A – Настоятельно рекомендуется изоляция при использовании системы Retro-Line, особенно если установка осуществляется над землей в окружающем воздухе. Изоляция помогает уменьшить общие потери тепла и, следовательно, уменьшить количество энергии, которую должен потреблять нагревательный кабель Retro-Line. Если труба уже заглублена, нет необходимости выкапывать и обнажать трубу для нанесения изоляции.

В – Какой тип изоляции следует использовать с системой Retro-Line?

A – Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для среды, в которой она будет установлена. Обычным типом изоляции, используемой в нагревательных кабелях Retro-Line, являются изоляционные рукава из полиэтилена с закрытыми порами.

В – Блок отключается, когда он не нужен?

A – Нет. Саморегулирующиеся нагревательные кабельные системы Retro-Line увеличивают тепловую мощность при охлаждении, но, что более важно, уменьшают тепловую мощность при тепле. В результате продукты торговой марки Heat-Line очень энергоэффективны в эксплуатации, но не полностью отключаются, поскольку могут простаивать только до минимальной величины. Чтобы полностью отключить систему, ее необходимо отключить или установить с термостатом. Системы марки Heat-Line следует отключать от сети или выключать, когда они не требуются (в летние месяцы), и проверять их каждый год перед использованием.

В – При отключении питания нужно ли перезагружать устройство?

A – Продукты Heat-Line, включая Retro-Line, предназначены для повторного включения сразу после подачи питания на устройство. После повторного включения система Retro-Line имеет возможность увеличить свою мощность, чтобы немедленно начать размораживание любого участка трубы, который замерз или был близок к замерзанию во время отключения электроэнергии. Во многих случаях размораживание трубы может занять всего час или меньше.

В. Для чего служит индикатор на GFCI на моделях Retro-Line?

A — Световой индикатор, расположенный на устройстве GFCI, включенном во все модели GFC Retro-Line, подтверждает, что питание подается на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

Брошюра Retro-Line
Каталог Retro-Line
Руководство Retro-Line
Варианты интерфейса трубы Retro-Line
Набор шнуров (CS) и варианты питания с защитой от замыкания на землю (GFC)
Открытый перекресток Retro-Line

Общайтесь с нами на платформе LiveChat

Комплекты автоматических электрических нагревательных кабелей

Комплекты автоматических электрических нагревательных кабелей | Продукты для защиты от атмосферных воздействий Frost King®

Этот сайт использует файлы cookie, чтобы предложить вам лучший просмотр. Закрывая этот баннер, прокручивая эту страницу или нажимая на любой из ее элементов, вы разрешаете нам использовать файлы cookie.

Комплекты кабелей для автоматического электрического обогрева

Защитите свои трубы от замерзания зимой. Комплект электрического нагревательного кабеля Frost King со встроенным термостатом автоматически предотвращает замерзание водопроводных труб. Нет больше замерзших труб!

Для использования на 2-дюймовых металлических и пластиковых водопроводных трубах.
Поддерживает температуру воды до -40 градусов по Фаренгейту.
имеет индикатор питания.
Встроенный термостат.
120 В, 7 Вт на фут.

Где купитьСкачать инструкцию

Видеоролики

Все, что вам нужно, чтобы стать экспертом в области рукоделия

Как установить комплект нагревательного кабеля Frost King

Просмотреть все видеоролики

Что такое автоматические комплекты электрических нагревательных кабелей?

Посмотреть все видео

Часто задаваемые вопросы

В: Должен ли индикатор нагревательного кабеля мигать и гаснуть?

Нет. Свет должен быть сплошного цвета. Если индикатор мигает, это может означать, что кабель работает неправильно, и вам не следует устанавливать кабель на трубы.

В: Имеются ли печатные инструкции для комплектов электрических нагревательных кабелей Frost King?

Да… см. ниже… Щелкните здесь для получения полных инструкций.

Где купить

Подробнее

Греющие ленты и нагревательные кабели для труб и др. • eltherm

Являясь мировым поставщиком решений для электрообогрева, eltherm предлагает широкий ассортимент нагревательных лент , нагревательных кабелей и электронагревателей для различных промышленных применений. В большинстве случаев они предназначены для предотвращения замерзания или поддержания температуры. Благодаря различным конструкциям наружных оболочек, мы можем работать при температурах от до 900 °C* с нашими нагревателями.

Какая изоляция подходит для какого диапазона температур?

FEP ( F Люорированный E Thilene P Ropylene) до 200 ° C
PFA / PTFE ( P ER F Luoroalkoxy A F F

F F LuoroL t etra f luoro e тилен) до 260 °C
E-стекло (стекловолокно E-G) до 450 °C
Кварцевое стекло (волокно кварцевого стекла) до 900 °C*

обязательство.

К нашей продукции

Резистивные нагревательные кабели с фторполимерной изоляцией

Высокая гибкость
Малый радиус изгиба
Высокие рабочие температуры
Высокая химическая стойкость
Влагостойкий

Греющие кабели постоянной мощности с резистивной проволокой

Потребляемая мощность с одного конца
Может быть отрезана от рулона
Постоянная выходная мощность на метр
Высокая химическая стойкость и ( FEP)
Стойкость к ультрафиолетовому излучению (ELP-PFA и ELP-FEP)

Как работает нагревательная лента?

Тепло генерируется за счет протекания электрического тока через специально адаптированный проводящий материал с высоким электрическим сопротивлением, который затем нагревается. Согласно закону Ома, теплопроизводительность зависит от уровня сопротивления (в зависимости от удельного сопротивления материала, его поперечного сечения и длины), а также от протекающего электрического тока и, следовательно, от приложенного напряжения. Поток электрического тока не должен быть настолько большим, чтобы была достигнута температура плавления материала проводника или предельная температура изолирующего носителя. Для регулирования выходной мощности несколько сопротивлений могут быть соединены параллельно или последовательно.

Параллельный нагревательный кабель

Параллельный нагревательный кабель постоянной мощности с резистивной проволокой (например, ELP/Si) состоит из 2 проводников питания, встроенных в первую изоляцию. Обмотан нагревательным проводником, который окружен второй изоляцией. Соответствующая защитная оплетка и внешняя оболочка обеспечивают максимальную безопасность. Например: типичными областями применения являются пищевая промышленность для нагрева различных труб, резервуаров или клапанов для предотвращения замерзания или поддержания температуры. Требуемая номинальная выходная мощность рассчитывается на основе различных характеристик, таких как напряжение питания, минимальная и максимальная температура окружающей среды и температура поддержания. Не стесняйтесь связаться с нами!

Серийный нагревательный кабель

Серийный нагревательный кабель сопротивления можно обрезать по длине (например, ELKM-AG-L). В основе конструкции этого типа теплового кабеля лежит многожильный или спирально закрученный теплопровод, покрытый изоляцией. Поверх этой изоляции идет защитная оплётка (например, ЭЛКМ-АЕ). Для обеспечения более высокой механической защиты доступны варианты с дополнительной внешней оболочкой (например, ELKM AG-L).

Нагревательные ленты

Нагревательные ленты в основном используются для приложений, требующих высокой гибкости и выходной мощности. Конструкция аналогична кабелю последовательного сопротивления, с той разницей, что они помещены в двойную дополнительную изоляцию и, следовательно, могут обеспечить большую выходную мощность. Благодаря своей конструкции нагревательные ленты более прочны и оптимально защищены, и в то же время они особенно гибкие. Они часто используются для электрообогрева резервуаров и емкостей.

Как правило, каждый нагревательный кабель и нагревательная лента эксплуатируются с использованием соответствующей технологии измерения и контроля. В качестве альтернативы без контроля температуры мы также можем предложить различные саморегулирующиеся нагревательные кабели. Мы будем рады проконсультировать вас, чтобы найти лучшее решение для вашего приложения!

Что (среди прочего) необходимо учитывать при монтаже и монтаже нагревательных кабелей и нагревательных лент?

Удалите все острые неровности (заусенцы и т.п.) с поверхности, подлежащей нагреву, очистите и обезжирьте поверхность.
Установка контура отопления должна выполняться с использованием оригинальных принадлежностей eltherm. Электронагреватели следует прикрепить к поверхности с помощью самоклеящейся алюминиевой ленты (примерно одна заплата через каждые 300 мм).
Прикрепите нагреватель к насосам, клапанам и другим компонентам таким образом, чтобы эти компоненты были доступны для обслуживания или замены без значительного механического воздействия на нагреватель.
Указанный макс. рабочая температура нагреваемых компонентов, а также максимальная температура электронагревателя не должны превышаться.

Approvals

Pipe Mounting Fitting

Temperature Controller

Ex-Box

Insulation Bushing

Warning Sign

Splice Connecter

Kits Ex-Con

Self-adhesive tape and foil

Temperature Controller

Ex-Box

Фитинг для монтажа на трубу
Регулятор температуры:
Ex-Box
Изоляционная втулка
Предупреждающий знак
Соединитель:
Комплекты Ex-Con
Датчики температуры:
ELTF-PTEx
Самоклеящаяся лента и фольга

Терморегулятор:
Ex-Box
1 90?
Ознакомьтесь с нашим портфолио для Северной Америки.
Продукция в области нагревательных кабелей и нагревательных лент
Для высокотемпературных применений наши инженеры-технологи проконсультируют вас без каких-либо обязательств. Свяжитесь с нами сейчас.
ELP/Si
Установка этого нагревательного кабеля очень экономична при любом применении обогрева благодаря…
Дополнительная информация
ELP/Si-F
поддержание температуры до +150 °С. Его большая гибкость вниз…
Дополнительная информация
ELP/PFA
Параллельные электронагреватели с резистивной проволокой обеспечивают невероятную гибкость, поскольку их можно обрезать до нужной длины и…
Дополнительная информация
ELP/FEP
Эти параллельные нагревательные кабели обеспечивают огромную гибкость в использовании, так как их можно легко обрезать до необходимой длины… трубы, клапаны и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать на небольших…
Дополнительная информация
ELKM-AS
Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактная трассировка на маленьком…
Дополнительная информация
ELKM-AE
Использование на приборах, емкостях, трубах, клапанах и т. д., в которых малый радиус изгиба также позволяет компактно отслеживать небольшие…
Дополнительная информация
ELKM-AG-L
универсальный нагревательный кабель с заводской заделкой используется для защиты от замерзания и поддержания температуры даже при…
Дополнительная информация
ELKM-AG-N
Этот универсальный нагревательный кабель используется для защиты от замерзания и поддержания температуры даже при очень агрессивных…
Подробнее
EL-Rail
eltherm EL-Rail представляет собой плоский кабель, объединяющий шесть нагревательных проводников с фторполимерной изоляцией в силиконовой… электронагреватель постоянного сопротивления (Вт/м), фторполимерная изоляция и…
Дополнительная информация
EL-Track
EL-Track: Параллельный электронагреватель сопротивления с постоянной выходной мощностью (Вт/м), фторполимерной изоляцией и…
Дополнительная информация
1
2
далее
Разработка вашего преимущества
Ваши процессы в руках экспертов
Мы разрабатываем комплексные решения для процессов. Наши инженеры стремятся точно понять ваши технические требования. Они гордятся тем, что разрабатывают наилучшее решение для обогрева.
Найдите свой контакт сейчас!
eltherm Designer 2.01
eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для сосудов и резервуаров. Выбор подходящего электронагревателя eltherm, выбор сопутствующих принадлежностей и расчет ключевых элементов конструкции EHT никогда не были такими простыми. Это программное обеспечение предоставляется бесплатно.
Это программное обеспечение предоставляется бесплатно.
Загрузить сейчас
Мы здесь для вас
Контактное лицо
В пути по всему миру
Всегда рядом
Телефон: +49 (0) 27 36 / 44 13-0
Факс: +49 (0) 27 36 / 44 13-50
83 E-
3 почта: info@eltherm. com
Свяжитесь с нами
Общие вопросы о греющем кабеле
Мы получаем довольно много вопросов о греющем кабеле здесь, в O.E.M. Обогреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, ссылки на которые здесь, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, не стесняйтесь позвонить нам и задать вопрос в (866) 685-4443 или напишите нам по электронной почте, и ваш вопрос может даже стать темой нашей следующей статьи здесь.
Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т. д.)?
Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?
Какой нагревательный кабель следует использовать, чтобы предотвратить образование ледяных дамб в моем желобе?
Как насчет защиты труб от замерзания?
Означает ли «саморегулирующийся» то, что мне не нужен термостат?
Насколько длинный или короткий кабель я могу использовать?
Как проложить нагревательный кабель от солнечной батареи? (Правило трех)
Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т.
д.)?
Нагревательный кабель — это кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине. У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.
Наверх
Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?
Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?
Несмотря на схожесть названий и несмотря на то, что нагревательный кабель для водостоков и крыш часто продается под названием «греющая лента», между ними есть различие. Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.
Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания. Более высокая плотность мощности и температуры, от лент с максимальным углом 305° до лент для очень высоких температур, рассчитанных на температуру до 1400°F (760°C). Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб. Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам. Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут. Плоский в поперечном сечении. Плотность мощности измеряется в ваттах на квадратный дюйм. Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях. Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.
Наверх
Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?
Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для антиобледенения крыш. Как правило, наборы, которые доступны в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой долговечные изделия профессионального уровня, и при хорошем обращении мы знаем, что они прослужат 9 лет.0008 десятилетие или более в использовании. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.
Добавление любого комплекта нагревательного кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки или отправляетесь на поиски для подвесных кронштейнов водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.
Наверх
Как насчет защиты труб от замерзания?
Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вы чувствуете себя комфортно, используя один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки. Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.
Вернуться к началу
Означает ли «саморегулирующийся» отсутствие необходимости в термостате?
Полная статья: Что на самом деле означает «саморегулирование»
К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение». По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Что нет, однако это означает, что он не станет горячее, чем необходимо для того, что вы нагреваете! Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете их для предотвращения замерзания труб. Кабель будет потреблять много энергии, пытаясь достичь своей максимальной температуры, , если вы не добавите регулятор температуры.
Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.
Вернуться к началу
Насколько длинный или короткий кабель я могу использовать?
Полная статья: Минимальная и максимальная длина нагревательного кабеля: универсальный справочник
Краткий ответ: «Это зависит». Мы собрали таблицы, которые помогут вам ответить на этот вопрос для каждого типа нагревательного кабеля, который мы продаем, в нашем комплексном руководстве по минимальной и максимальной длине кабеля. Вы также можете ознакомиться с техническими характеристиками кабеля — они доступны на нашем веб-сайте в виде загружаемых файлов со страницы заказа кабеля каждого стиля.
Наверх
Как проложить нагревательный кабель от солнечной панели? (Правило трех)
Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи, например, на удаленных нефтяных месторождениях, где для работы некоторые компоненты оборудования необходимо нагреть до соответствующей температуры. Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для нагревательной установки на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. Там написано, что:
Ваша солнечная батарея должна выдавать 3 раза по максимальное количество ватт, которое потребляет нагреватель.
Ваша батарея должна удерживать 3 раза по максимальное количество энергии, которое обогреватель может получить за ночь.
Это может показаться чрезмерной избыточностью, но наш опыт показывает, что при любой установке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.
Вернуться к началу
Подъездная дорога с подогревом — Системы снеготаяния
3 отзыва
Защищены ли ваши трубы от низких температур, которые может принести зима? Наша тепловая лента для труб может защитить ваш дом от замерзания труб. Защита ваших водопроводных труб от замерзания может предотвратить ограничение потока и ужасный разрыв трубы. Нагревательная лента должна быть важной частью вашей системы защиты от замерзания труб.
Установив нагревательную ленту для труб, вы сможете обеспечить протекание непроточных водопроводных труб в плохо изолированных стенах по периметру, несмотря на суровые зимние температуры. Мы предлагаем два различных варианта термоленты для труб. Первый — это саморегулирующийся нагревательный элемент для труб, который помогает снизить эксплуатационные расходы за счет регулирования выходной мощности на погонный фут в зависимости от температуры окружающей среды. Второй — это нагревательный кабель постоянной мощности для труб, который является удобной и экономичной альтернативой.
floorplan-2
Посмотреть примеры планов
каталог
Запросить каталог продукции
Запросить предложение по защите труб от замерзания
Тепловая лента для труб
Прикрепление нагревательного кабеля к внешней стороне трубы предотвратит ее замерзание. Этот небольшой гибкий кабель, также известный как нагревательная лента для труб или кабель для защиты труб от замерзания, можно прикрепить к трубе, и он будет поддерживать температуру трубы, поддерживая течение воды.
Линейка нагревательных кабелей для защиты труб от замерзания WarmlyYours PRO-Tect — идеальное решение для защиты труб от замерзания. Мы предлагаем как удобный для самостоятельного изготовления вариант с постоянной мощностью, так и саморегулирующуюся нагревательную ленту для труб, которая является более энергоэффективной.

Наше саморегулирующееся кабельное изделие можно легко эксплуатировать с помощью наших опций управления. Кабель с постоянной мощностью поставляется со встроенным термостатом, который автоматически включает и выключает кабель.
Оба наших нагревательных кабеля для труб прошли тщательные испытания. Наша саморегулирующаяся нагревательная лента для труб внесена в список cULus. Продукт для обогрева труб с постоянной мощностью включен в список cCSAus.
Система защиты труб от замерзания PRO-Tect специально разработана для предотвращения образования льда на ваших трубах. Чтобы обеспечить наилучшую установку, WarmlyYours предоставляет бесплатные услуги по проектированию, чтобы убедиться, что клиенты приобретают систему отопления, которая наилучшим образом соответствует требованиям их проекта.
Проще говоря, да — правильный тип нагревательной ленты действительно предохранит ваши трубы от замерзания. Применяя мягкое тепло, нагревательная лента может предотвратить превращение воды в ваших трубах в лед и блокирование потока воды или того хуже. В сочетании с надлежащей изоляцией нагревательная лента регулирует общую температуру ваших водопроводных труб.
К сожалению, на этот вопрос нет однозначного ответа, поскольку он зависит от многих факторов, таких как диаметр труб, плотность прокладки нагревательных кабелей, температура наружного воздуха, установка теплоизоляционных рукавов и т. д.
Нет, если он правильно установлен. Однако неправильная установка, использование и/или техническое обслуживание электрического нагревательного кабеля могут привести к возгоранию, поражению электрическим током и/или замерзанию труб.
Прикрепив нагревательный кабель к внешней стороне трубы, он будет передавать тепло трубе, чтобы предотвратить ее замерзание. А при использовании теплоизоляции труб тепло будет распределяться равномерно и не так быстро рассеиваться.
Греющий кабель, нагревательная лента или нагревательный кабель для труб, как правило, представляет собой электрический нагревательный кабель, который можно прикрепить к трубе, что помогает поддерживать поток воды в непроточных водопроводных трубах в плохо изолированных стенах по периметру, несмотря на суровые зимние температуры.
Каталог наружного отопления
7 способов подготовить дом к морозам
5 функций, которые должны быть теплыми в каждом доме с холодным климатом
Видео
Грелка для труб Отзывы покупателей
Рейтинг 5.0/5 на основании 3 отзывов
Мы гордимся тем, что предоставляем исключительный сервис и отличные продукты для электрического лучистого отопления.

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, от лент с максимальным углом 305° до лент для очень высоких температур, рассчитанных на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении. Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Греющий кабель для водопровода: виды, монтаж, схема подключения

Виды греющих кабелей для водопровода

Способы монтажа

Внутри трубы

Наружный монтаж

Чем утеплять

Какой мощности требуется греющий кабель для водопровода

С терморегулятором или без?

Греющий кабель саморегулирующийся в трубу 15м FOCA

Греющий кабель. Виды и устройство. Применение и установка. Работа

Греющий кабель классифицируется двумя видами:

Резистивный кабель делится в свою очередь на несколько видов:

Главными достоинствами резистивного нагревающего кабеля являются:

Универсальность и простота использования, а также принцип работы нагревательного кабеля обуславливает его широкое применение:

Требования к внутренней установки нагревательного кабеля:

Похожие темы:

10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Саморегулирующийся греющий кабель на трубу ОТРЕЗНОЙ в Екатеринбурге, цена за метр саморегулирующегося греющего кабеля

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

МАГАЗИН ПОПУЛЯРНЫХ ПРОДУКТОВ

Шаг 1: Выберите греющий кабель

Шаг 2. Выберите способ установки нагревательного кабеля для обмотки трубы

Вариант первый: установка нагревательного кабеля по прямой линии

Второй вариант: установка нагревательного кабеля со спиральной обмоткой

Шаг 3. Установка изоляции трубы

Шаг 4.

Шаг 5. Запуск нагревательного кабеля

Нагревательный кабель для труб | Нагревательный кабель для труб

Характеристики

Комплекты автоматических электрических нагревательных кабелей

Комплекты кабелей для автоматического электрического обогрева

Популярные часто задаваемые вопросы

Часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Популярные ответы на часто задаваемые вопросы

Где купить

Греющие ленты и нагревательные кабели для труб и др. • eltherm

Как работает нагревательная лента?

Параллельный нагревательный кабель

Серийный нагревательный кабель

Нагревательные ленты

Что (среди прочего) необходимо учитывать при монтаже и монтаже нагревательных кабелей и нагревательных лент?

Approvals

Продукция в области нагревательных кабелей и нагревательных лент

ELP/Si

ELP/Si-F

ELP/PFA

ELP/FEP

ELKM-AS

ELKM-AE

ELKM-AG-L

ELKM-AG-N

EL-Rail

EL-Track

Разработка вашего преимущества

Ваши процессы в руках экспертов

eltherm Designer 2.01

Мы здесь для вас

Контактное лицо

Добавить комментарий Отменить ответ
