Расчет ик обогревателя по площади: Расчет мощности инфракрасных (ИК) обогревателей

Расчет мощности инфракрасных (ИК) обогревателей

Сертификаты и гарантии

Звоните!

8 495 125 1070

8 800 775 7113

С 10:00 до 21:00 (Москва)

Заказать звонок

Корзина

Расчёт системы отопления
Тип отопления: ОсновноеДополнительноеДля зимыВесна-осень
Окна: Тройной стеклопакетДвойной стеклопакетОбычное (двойное) остекление
Стены:
Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция
Соотношение площадей окон и пола: 10%11-19%20%21-29%30%31-39%40%50%
Температура снаружи помещения: до -10°C-10°C-15°C-20°C-25°C-30°C-35°C
Число стен выходящих наружу: ОднаДвеТриЧетыре
Тип помещения над рассчитываемым: Обогреваемое помещениеТеплый чердакХолодный чердак
Высота помещения: 2,5 метра3 метра3,5 метра4 метра4,5 метра
Площадь помещения:

Теплопотери: кВт


Инфракрасные обогреватели

кВт

Мощность для компенсации теплопотерь для инфракрасной системы:

Nb=(0,8)*Qt,
где Nb

– теплопроизводительность (кВт),
Qt – теплопотери (кВт). Коэффициент запаса 15-20% дается, чтобы перекрыть незапланированные теплопотери и возможное падение давления в холодные периоды отопительного сезона.


Обычные обогреватели

кВт

Мощность для компенсации теплопотерь для конвективного отопления:

Nk=(1,2)*Qt,
где N

k – теплопроизводительность конвективной системы (кВт),
Qt – теплопотери (кВт). Коэффициент запаса 15-20% дается, чтобы перекрыть незапланированные теплопотери и возможное падение напряжения в холодные периоды отопительного сезона.

.

Любые другие вопросы связанные с инфракрасными обогревателями, вы можете узнать у нашего менеджера

Как подобрать мощность инфракрасного обогревателя. Принцип работы ИК обогревателя.

Принцип работы инфракрасных обогревателей (например Almac) основан на нагреве инфракрасным излучением предметов и поверхностей которые попадают под излучение, нагрев воздуха является вторичным эффектом обогрева помещения. Доказано, что на восприятие тепла в помещении, в основном влияет температура прогретых поверхностей, температура воздуха при этом может быть и прохладной. Определим основные принципы выбора инфракрасного оборудования для использования в домах и жилых помещениях или помещений с длительным присутствием людей, при этом необходимо также учитывать условия комфортности, напрямую связанные со следующими критериями выбора обогревателя и его монтажа:

1. При тепловом расчете для помещения с постоянным проживанием, величину тепловых потерь необходимо умножить на понижающий коэффициент 0,85. Это объясняется тем, что температура, ощущаемая человеком при ИК-обогреве, на несколько градусов выше температуры воздуха. Например, для помещения со средними теплопотерями при использовании электроконвекторов применяется расчетная норма 100 Вт/м2, а в случае инфракрасного отопления – 85 Вт/м2.

2.  Интенсивность теплового потока не должна превышать 120–150 Вт/м2. При размещении приборов на высоте от 3 до 6 м предпочтителен сдвиг в сторону большей величины, при высоте до 3 м – в сторону меньшей.

3.  Пространство с постоянным присутствием людей должно обогреваться, как минимум, с двух сторон (исключение составляют душевые и санузлы). При этом не рекомендуется применять термопанели единичной мощности более чем 2 кВт.

4. Потолочные (подвесные) обогреватели наиболее практичны при обогреве помещений инфракрасными обогревателями по причине большей площади попадающей под освещение обогревателем.

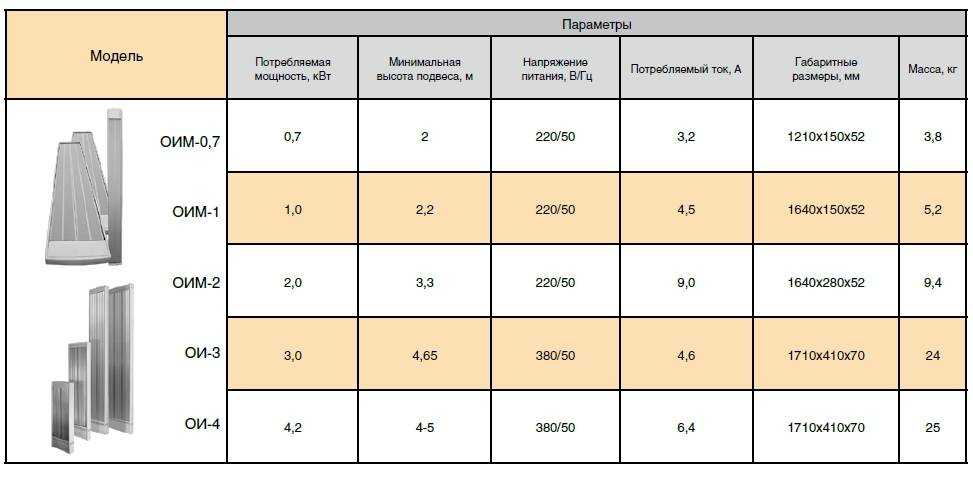

Таблицы ориентировочных расчетов

Схема рассеивания инфракрасного излучения обогревателем

Таблица рассеивания ик излучения обогревателем

в зависимости от высоты установки:

Мощность
 обогревателя,
кВт

А Б В

Площадь рассеивания,
обогрева, м²

0,6-0,7  2,2  2  3  6
1-1,1  2,5   3  3,5  10,5
1,3-1,4  2,8  3,5  4  14
2  3  3,6  5,6  20
2,8-3
 3,5
 4  7  28
4  4  4,5  9  40





Рекомендуемые товары

Калькулятор инфракрасного обогревателя

| calcpark.

com

Калькулятор

Наш простой в использовании калькулятор инфракрасного обогревателя рассчитывает мощность, необходимую для обогрева данного помещения, поэтому вы можете легко выбрать нужный размер инфракрасного обогревателя.

Калькулятор инфракрасного обогревателя

Ед. изм Метрфут

Ед. изм Чрезвычайно продвинутая изоляцияХорошая изоляцияУмеренная изоляцияСтарая сборка, плохая изоляцияОтсутствует изоляция вообще

Длина комнаты:

Ширина:

Рост:

Расчетная производительность радиатора (Вт):


вопросы и ответы

Как работает калькулятор инфракрасного обогревателя?

Правильный выбор инфракрасного обогревателя означает, что вам необходимо подобрать обогреватель нужного размера для каждой комнаты. Калькулятор инфракрасного обогревателя использует формулу для определения требуемой мощности. Мощность измеряется в ваттах. Все обогреватели имеют номинальную мощность, указанную в киловаттах (кВт). кВт – это мера 1000 Вт электрической мощности.

Инфракрасный обогреватель какого размера мне нужен?

Сначала необходимо определить объем комнаты, умножив длину, ширину и высоту комнаты.

Во-вторых, выберите тип изоляции:

  • Чрезвычайно продвинутая изоляция – 26 ватт/м 3 (~ 0,73 ватт/фут 3 )
  • Хорошая изоляция – 30 ватт/м 8 3 900,38 / фут 3 )
  • Средняя изоляция – 34 Вт/м 3 (~ 0,96 Вт/фут 3 )
  • Старая постройка, плохая теплоизоляция () – 38 ватт/м 3 (~ 1,08 ватт/фут 3 )
  • Очень старые, просторные окна, без теплоизоляции вообще – 4 ватт/м 3 (~ 1,19 Вт/фут 3 )

Приведенные выше значения хороши, если целевая комнатная температура составляет 21 градус Цельсия (69,8 по Фаренгейту).

Наконец, вот формула для расчета размера инфракрасного обогревателя : длина комнаты x ширина комнаты x высота комнаты x уровень изоляции.

Это важное решение, потому что выбор слишком малой мощности означает, что вы останетесь холодным, а слишком большой мощности будет означать, что вы потратите больше энергии, чем необходимо. Имея все это в виду, вам также следует поговорить с профессионалом перед покупкой, потому что расчет с помощью этого калькулятора не заменяет точный технический план, составленный экспертом.

Как пользоваться калькулятором инфракрасного обогревателя?

С помощью нашего калькулятора инфракрасных обогревателей можно рассчитать размер необходимых вам обогревателей. Во-первых, вам нужно ввести следующие данные:

• размеры помещения (длина, ширина, высота в метрах или футах)

• тип и эффективность изоляции

Если вы готовы к этому, просто нажмите кнопку «Рассчитать», и теперь будет рассчитана мощность, необходимая для обогрева помещения. быть показаны.

Могут ли инфракрасные обогреватели обогревать дом?

Да, инфракрасные обогреватели могут обогревать целый дом. Эти современные решения для электрического обогрева обеспечивают глубокий уровень тепла для вашей гостиной, ванной комнаты, спальни и т. д.

Каковы преимущества инфракрасного отопления?

• Тепло ощущается почти мгновенно.

  • Тепло ощущается почти мгновенно.
  • Инфракрасный обогрев не сушит воздух.
  • Эффективность нагревателя очень высока.
  • Для установки не требуется размещение труб.
  • Поскольку инфракрасные панели нагревают объекты, циркуляция воздуха ограничена.
  • Можно проветривать без потери тепла.

Каковы недостатки инфракрасного обогрева?

  • Отопление электричеством может быть дороже.
  • Воздух остается относительно холодным
  • Объекты не должны заслонять инфракрасные обогреватели.
  • Электрическая инфраструктура (кабели, предохранители и т. д.) нуждается в улучшении.
  • Вы теряете тепло в тот момент, когда устройство выключается (инфракрасные обогреватели не нагревают воздух).
  • Инфракрасные панели могут сильно нагреваться.

Как долго служат инфракрасные панели?

Средний ожидаемый срок службы панели инфракрасного обогрева составляет около 100 000 часов или 30 лет. Объем обслуживания, который требуется большинству инфракрасных обогревателей, минимален. Эта технология не требует движущихся частей, что означает, что вам не нужно беспокоиться об износе двигателя вентилятора. У вас не будет воздушных фильтров, которые вам нужно будет заменить. Смазка также не требуется. Ваша единственная задача — время от времени очищать отражатели, чтобы гарантировать, что тепло постоянно достигает своего максимального диапазона.

Калькулятор

БТЕ | Радиационные обогреватели для гаража Serengeti-IR

    Потребляемая мощность или БТЕ системы лучистого инфракрасного трубчатого обогрева зависит от расчетного количества тепла. потеря. Наша программа должна изучить некоторые основные технические характеристики здания. и желаемая температура в помещении.

    Для оптимальной работы этого калькулятора используйте браузеры Mozilla или Chrome.


    Расскажите нам о ваших средних зимних температурах и о том, какую температуру вы хотите поддерживать в гараже

    Информация о температуре

    Желаемый
    Внутренняя темп.

    75 70 65 60 55 50 Ф
    Выберите свою зону
    на карте

    2
    3
    4
    5
    6
    7
    8
    9
    10



    Спецификации жилого гаража

    Изоляция

    ОтличноСредне Плохо

    При выборе из раскрывающегося списка выше будут предварительно заполнены U-факторы ниже. Вы можете вносить изменения в U-факторы, поскольку каждое здание неодинаково.

    Чтобы рассчитать коэффициент U из значения R, просто разделите 1 на значение R.
    (1/ «ЗНАЧЕНИЕ R» = значение U)

    «Отличная» изоляция Предполагает следующее с внутренней отделкой гипсокартоном:
    Стены: изоляция с классом R-19
    Крыша: Утепленная с рейтингом R-30
    Гаражные ворота: утепленные с классом защиты R-15
    Окна: Двойной стеклопакет с рейтингом Р-5

    «Средняя» теплоизоляция При условии, что внутренние помещения отделаны гипсокартоном:
    Стены: теплоизоляция класса R-11
    Крыша: утепленная с рейтингом R-11
    Гаражные ворота: Утепленные до класса R-6
    Окна: Двойной стеклопакет
    с рейтингом R-2

    «Плохая» изоляция При незаконченном интерьере предполагается следующее:
    Стены: деревянные стены НЕТ Изоляция
    Крыша: Деревянная крыша с битумной черепицей и NO Изоляция
    Гаражная дверь: неизолированная Стальная гаражная дверь
    Окна: однопанельные
    с рейтингом до R-1

    Открытые стены

    Всего открытых линейных футов
    (не использовать запятые)

    футов

    Высота стены

    футов

    U Фактор открытых стен

    (1/»ЗНАЧЕНИЕ R» = значение U)

    Наружные окна

    Всего Область Windows

    кв. футов

    U Фактор наружных окон

    (1/»ЗНАЧЕНИЕ R» = значение U)

    Наружные двери

    Итого Площадь Дверей
    (Не используйте запятые)

    кв. футов

    Коэффициент U наружных дверей

    (1/»ЗНАЧЕНИЕ R» = значение U)

    Крыша

    Итого Площадь Крыши
    (Не использовать запятые)

    кв. футов

    Коэффициент U крыши

    (1/»ЗНАЧЕНИЕ R» = значение U)

    Этаж

    Всего Линейных футов этажа

    футов

    U Фактор этажа

    (1/»ЗНАЧЕНИЕ R» = значение U)

    Время (часы) для прогрева автомобилей-

    Когда вы загоните свои автомобили из холодной зимней погоды, им потребуется некоторое время, чтобы нагреться. Как быстро вы хотите иметь возможность прогревать свои автомобили, когда их привозят с холода?
    1 2 4 6 8 12 24

    Сколько у вас гаражей?

    1 2 3 4 5 6

    Общие потери тепла**

    Щелкните здесь, чтобы рассчитать Суммарные предполагаемые потери тепла

    Примечание. Если вы вносите дополнительные изменения во входы выше
    не забудьте нажать кнопку расчета, чтобы обновить расчет тепловых потерь.

    Суммарные расчетные потери тепла

    БТЕ

    (Как правило большого пальца,» двойной размер оборудования для деревянных или грунтовых полов)
    **Примечание: Программа расчета тепловых потерь получена на основе данных, предоставленных пользователем, и наши потери тепла предназначены только для оценки. Приблизительно предполагается, что до 2 автомобилей с рейтингом воздухообмена 0,5 переменного тока в час.

    Вот некоторые общие значения R для материалов и глубины
    Чтобы рассчитать коэффициент U из значения R, просто разделите 1 на значение R.
