Расчет светодиодной ленты: Калькуляторы

Расчет мощности и подключение блока питания светодиодной ленты. Формула и правила.

Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.

Блоки питания (сокращенно БП) бывают:

• открытыми

Те, которыми пользуются большинство. Они устанавливаются в помещениях без повышенной влажности.



• полугерметичными

Они не полностью защищены от проникновения влаги. Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.



• герметичными

Их спокойно можно монтировать на улице и в помещениях с повышенной влажностью (ванные, бассейны и т.п.)



Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.

Поэтому выбирают их в зависимости от места установки.

Расчет мощности

Приобретается БП отдельно от ленты и в комплекте с ней не идет. Главный параметр выбора — его номинальная мощность. Как же подобрать и рассчитать необходимый под ваши нужды соответствующий блок?

Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса — 30% от общей мощности.

Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.

После этого замерьте длину всех отрезков, которые будут подключаться к блоку.

Далее расчет мощности блока питания нужно сделать по формуле:

Pб

мощность блока питания

Pл

мощность 1 метра ленты

Lл

ее общая длина

K

коэффициент, минимум=1,3

Для примера: у вас есть лента 4,8Вт/м. Ее протяженность — 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.

Pб=4,8Вт/м*18м*1,3=112,32Вт

При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L — это фаза, N — ноль.

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe — данная клемма остается пустой. Ничего подключать на нее не нужно.

После, расположены клеммы со значками «+V» и «-V«. Это как раз таки выход на светодиодную ленту.

Иногда вместо «-V» может быть надпись «COM«.

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно «+V» это место, куда подключается плюсовой провод, а «-V» — минусовой.

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы «+» и «-» или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с «+» «—«, то ищите другие обозначения.
Например, там где будет надпись 12V — это плюсовой контакт, а где буквы GND — минусовой.

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный — плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

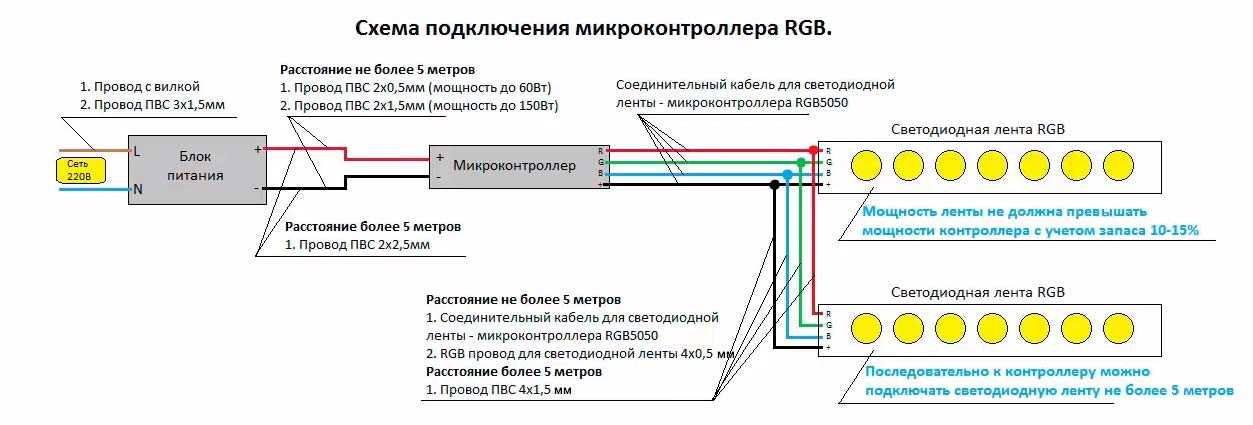

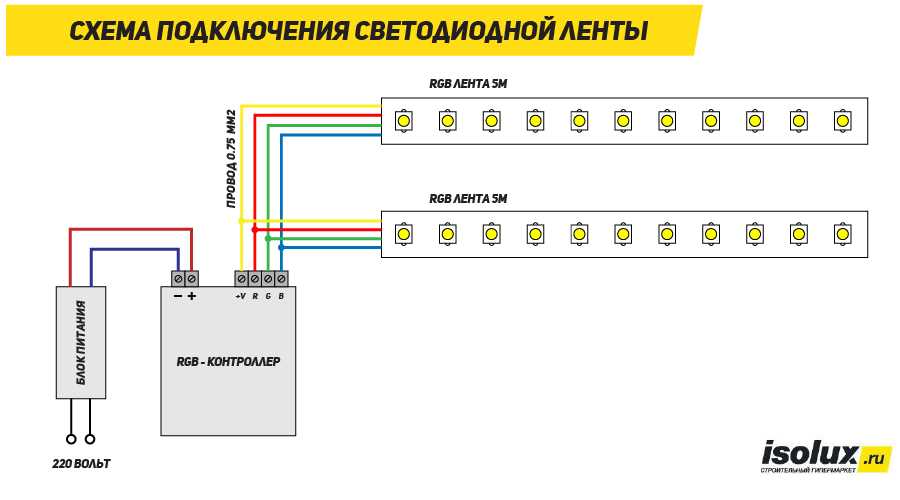

Подключение RGB ленты

Если у вас лента многоцветная — RGB, то в этом случае еще нужно подключить контроллер.

Он устанавливается всегда после БП. Его входное напряжение — 12 или 24Вольт.

То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.

Каждый провод отвечает за свой цвет:

•  синий Blue  — клемма «В» на контроллере

•  зеленый Green  — клемма G

•  красный Red  — зажим R

• черный или другого цвета провод отличный от первых — клемма V+

Разъем Power (питание) — это место куда подключаются провода питания.

Здесь тоже нужно соблюдать полярность. Плюс с блока на «+V» контроллера, минус к «-V».

Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.

Место установки

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

• в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.

• нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.

• если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.

• не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.

• не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.

Расчет светодиодного освещения : Методика

При обустройстве практически любого помещения одним из главных задач является организация грамотного освещения. Правильно подобрав необходимую мощность и количество светильников, можно обеспечить не только приятную успокаивающую атмосферу жилых помещений, но и повысить продуктивность в офисах и рабочих кабинетах.

В случаях когда в качестве источников искусственного света используются обыкновенные традиционные лампочки накалывания, подобрать их в нужном количестве и мощностях довольно легко. Однако, если речь идет о более современном и экономичном светодиодном освещении, то привычные способы расчета становятся непригодными.

Но, несмотря на характерные особенности и совершенно новые алгоритмы методика светодиодного освещения на практике не так сложна как это может показаться на первый взгляд.

Следуя нескольким простым правилам можно самостоятельно рассчитать необходимую мощность и количество светодиодных ламп и светильником для каждого помещения.

Светодиодные лампы – светодиодные лампы расчет освещенности

Сегодня каждый интернет магазин светотехники в Москве предлагает покупателям довольно широкий ассортимент светодиодных устройств – от простых лампочек со стандартным типом цоколя, до декоративных светильников и ультратонких панелей.

Наибольшим спросом пользуются светодиодные лампочки, которыми все чаще заменяются как обыкновенные лампы накалывания, так и более передовые люминесцентные и галогенные аналоги, что, впрочем, неудивительно, ведь наименьшую потребляемую мощность при одинаковой силе света имеют именно светодиодные устройства.

Так, например, на замену ламе накалывания мощностью в 100Вт идеально подойдет светодиодная модель в 12-13ВТ, тогда как при выборе люминесцентной лампе мощность должна составлять как минимум 30ВТ. Однако, выбирать светодиодные лампы ориентируясь лишь на такой расчет не совсем верно.

Для организации освещения помещений стандартного типа (квадратные, прямоугольные) можно ориентировать на классическую таблицу расчета мощности (см.табл.1):

Тип помещения	Мощность светодиодных ламп (ВТ) на 10 м2
Гостиная, ванная	30
Спальня, прихожая, коридор	20
Кухня	40
Детская	50
Подсобные помещения	10

Ну а для более точного расчета необходимого уровня освещенности в помещениях с нестандартными формами и разной высотой потолка целесообразно использовать систему двухэтапного расчета:

Этап 1

Величину светового потока для освещения конкретного помещения можно рассчитать по довольно простой формуле X*Y*Z где:

X – стандартно принятая норма освещенности в Люксах (Лк)
Y – площадь помещения (м2)
Z – коэффициента на высоту потолков, который при высоте
до 2. 7м =1
от 2.7 до 3м = 1.2
от 3 до 3.5 = 1.5
от 3.5 до 5.5 = 2

Что же касается норм освещенности, то данные показатели можно взять из таблицы. 2:

Таким образом, например, для освещения жилой комнаты площадью в 20 м2 и высотой потолков в 3 м понадобится световой поток в 150 * 20 * 1.5 = 4500 Лм.

Этап 2

Зная необходимую величину светового потока можно с легкостью определить количество необходимых светодиодных ламп. Световой поток каждой лампочки указан в ее технических характеристиках.

Для примера можно выбрать лампочки мощностью в 12 и 14 Вт величина светового потока которых равна 1100 и 1250 Лм. Таким образом в нашем примере понадобятся 3 лампочки в 12 и одна в 14 ВТ.

При желании конечно же можно подобрать и множество других комплектаций с номинальной мощностью в 4500 Лм, тем более, что сегодня вопрос какой мощности могут быть лед лампы уже не актуален, ведь на рынке можно найти устройства любых мощностей.

Однако следует учесть, что выбирая устройства с более низкой мощностью и, как следствие, с низкими световым потоком, номинальную величину следует увеличить.

Такова основная методика основного светодиодного освещения. Однако, зачастую, помимо основных устройств в освещении используются также и декоративные элементы, для которых используются уже иные расчеты.

Среди таких элементов особое место занимают светодиодные ленты, использование которых является одним из самых популярных методов организации декоративного освещения.

Светодиодная лента – выбираем по величине светоотдачи

В отличие от светодиодных ламп, светильников, панелей и прочих устройств обеспечивающих основное освещение, диодные ленты предназначены для декоративной подсветки.

Именно по этой причине методика расчета светодиодного освещения для светодиодных лент существенно отличается от стандартных способов расчета необходимой мощности и количества основных устройств освещения.

Норма освещения на 1 кв м в квартире для светодиодной ленты определяется исходя их нескольких ее характеристик.

Во-первых, количество необходимых устройств определяется в метрах. При этом, при одинаковой длине диодные ленты могут иметь различную интенсивность светового потока, которая и является решающим параметром при выборе конкретного устройства.

Зная сколько светодиодов определенного типа установлены на протяжении 1 метра ленты можно самостоятельно определить интенсивность светового потока (Лм), и выбрать модель нужной яркости.

Впрочем, тратить время на расчеты вряд ли придется, ведь данный параметр всегда указывается самим производителем.

Во-вторых, светодиодная лента чаще используется для дополнительной декоративной подсветки, а значит ее мощность должна быть значительно ниже основных устройств освещения, во избежание “конкуренции”.

Конечно же, в продаже можно найти и сверхъяркие устройства с мощными светодиодами, которые вполне могут обеспечить основное освещение, однако используются они уже для подсветки фасадов, рекламных щитов и витрин.

В закрытых же жилых помещениях с подсветкой вполне справятся и модели мощностью от 6.5 до 20-24Вт.

Таким образом, можно отметить, что методика расчета светодиодного освещения хоть и существенно отличается от привычных способов и имеет ряд специфических особенностей, она все же не так сложна как может показаться новым пользователям светодиодных устройств.

Ну а единожды подсчитав необходимую мощность и количество диодных устройств можно получить надежную систему освещения на долгие годы.

А выбрать и купить светодиодные лампы и ленты в Москве можно прямо сейчас. Наш интернет магазин светодиодного освещения предлагает своим покупателям самую качественную светодиодную продукцию по самым выгодным в Москве ценам.

[date-today]

Что такое падение напряжения? Расчет сечения провода светодиодной ленты 12 В для больших тиражей

Одним из наиболее важных моментов, который следует учитывать при установке светодиодных лент, является эффект так называемого « падения напряжения ». В цепях постоянного тока напряжение постепенно падает по мере прохождения по длине провода (или по светодиодной ленте). Таким образом, с каждым футом провода доступное напряжение на каждом футе постепенно уменьшается по длине провода. Это может привести к тому, что один конец вашей ленты будет ярче, чем другой конец.

Советы, как избежать падения напряжения в светодиодных лентах:

Есть несколько способов избежать падения напряжения в некоторых ситуациях. Величина падения напряжения будет варьироваться в зависимости от марки и потребляемой мощности светодиодных лент. Светодиодные ленты на 12 В будут терять напряжение быстрее, чем ленты на 24 В, поэтому, если вы хотите, чтобы они работали дольше, чем 40 футов, мы рекомендуем использовать ленты на 24 В.

Во избежание падения напряжения:  Разделите длинные полосы светодиодных лент на более короткие полосы, затем подключите дополнительные « Параллельные ” провода от блока питания к каждой новой светодиодной ленте. Этот процесс можно повторять столько раз, сколько необходимо. Вы также можете проложить дополнительный провод от блока питания вдоль неразрезанной светодиодной ленты и присоединить его, когда начнет происходить падение напряжения. Просто убедитесь, что вы используете правильный калибр проволоки, как описано ниже.

Пример 1: несколько параллельных линий на больших расстояниях

Если вы хотите установить непрерывную линию светодиодных лент ColorBright™ длиной более 90 футов (12 В постоянного тока, 2,9Вт/фут) и/или используете еще более длинный провод от источника питания к удлинителю, используйте соединение « Parallel ».

Пример 2: Создайте параллельное подключение от источника питания и разделите трассы в разные стороны

Если вам нужно 60-футовое освещение светодиодной лентой в левой/правой части бара или патио (или чего-либо еще), мы рекомендуем установить источник питания в середине участка и иметь одну 30-футовую секцию, идущую от источника питания слева, и одну 30-футовую секцию, идущую справа. Опять же, это называется «параллельным» соединением.



Пример 3:  Использование отдельных источников питания в разных зонах

В аэропорту Лонг-Бич установлен 60-футовый участок наших светодиодных лент. полоса света. Они не хотели устанавливать блок питания посередине и включать свет в противоположных направлениях (выше в примере 2), поэтому они решили установить блок питания на противоположных концах 30-футовых трасс, чтобы создать 60-футовую трассу с отсутствие падения напряжения. Полоса не подключена посередине, и вы можете видеть, что нет видимого затемнения света (падения напряжения).



Как правильно определить сечение провода:

1. Рассчитайте общую длину провода от блока питания до светодиодной ленты.

2. Определите силу тока (ампер) в проводе. Для этого добавьте общую длину (метры) светодиодных лент, которые подключены к источнику питания, и умножьте на мощность на фут ленты (вы можете найти таблицу мощности на фут, нажав здесь ) ,

Пример:  Colorbright Изменение цвета RGB300 потребляет 4,4 Вт на фут. Если вы используете 16 футов. (16 x 4,4) = 70,4 Вт

3. Разделите общую мощность ваших полосок на 12 (при использовании полосок на 12 В), чтобы получить общий ток (ампер). Если вы используете ленты на 24 вольта, разделите на 24. Теперь у вас есть сила тока (ампер).

Пример 1 : 70,4 Вт разделить на 12 = 5,87 А
Пример 2 : 70,4 Вт разделить на 24 = 2,93 А

Диаграмма ниже.

Примечание: Сам провод потребляет ток. Если длина проволоки превышает общую длину полос, используйте следующую по толщине проволоку. На шкале AWG МЕНЬШЕ число указывает на БОЛЕЕ ТОЛЩУЮ жилу.

Для вашей защиты:

Не рекомендуется постоянно использовать какую-либо электронную схему на максимальной мощности. Для достижения наилучших результатов добавьте к своим расчетам дополнительную маржу в 20%. Например, если ваша общая потребляемая мощность составляет 100 Вт, добавьте 20% (Вт x 1,2) и примите, что это 120 Вт. Затем продолжайте выполнять расчеты для источников питания и калибров проводов. Это защитит вашу систему, продлит ее срок службы и сделает работу более безопасной.

Как бороться с падением напряжения на светодиодных лентах RGB (с изменением цвета):

ПРИМЕЧАНИЕ. Это также относится к одноцветным светодиодным лентам, в которых вы установили диммер после блока питания и перед лампами.

RGB-светодиоды с изменяющимся цветом имеют дополнительный шаг при рассмотрении «падения напряжения». Продаваемые нами 12-вольтовые RGB-ленты со 150 светодиодами на катушке могут работать в течение двух полных катушек (32 фута), прежде чем произойдет заметное падение напряжения (4 катушки на 24 В). Ленты RGB на 12 В с 300 светодиодами на барабане можно использовать только для одного целого барабана, прежде чем станет заметным падение напряжения (2 барабана на 24 В).

Контроллер RGB заставляет цвета изменяться. По сути, он посылает сигнал для управления светом. Когда вам нужно работать параллельно, но вы хотите одновременно управлять всеми источниками света RGB с одинаковыми цветами, вам нужно будет передать сигнал от первого запуска ко второму.

Усилитель используется, когда нужно передать сигнал с первого прогона на второй. Вот отличное видео, которое подробно объясняет это.

Отказ от ответственности : Перед выполнением любых электромонтажных работ проконсультируйтесь с профессиональным электриком. Эта страница не предназначена для использования в качестве профессионального совета, это всего лишь руководство.

Есть вопросы или комментарии по установке?

Наша команда дизайнеров будет рада вам помочь! Позвоните нам по телефону 1-844-FLEXFIRE или напишите по электронной почте [email protected]

Расчет источника питания для светодиодов | Шаг 1 Дизайн

Выбор совместимого источника питания для светодиодных ленточных светильников может оказаться непростой задачей. Шаг 1 Светодиодные ленты Dezigns рассчитаны на напряжение 12 В постоянного тока или 24 В постоянного тока, и для работы светодиодных лент требуется постоянный источник питания низкого напряжения. Источник питания светодиода (также известный как драйвер светодиода или трансформатор), который подключается к источнику питания переменного тока 120 В и преобразует ток в 12 В или 24 В постоянного тока. Наиболее часто используемое напряжение, используемое в коммерческих или жилых помещениях, составляет 12 В постоянного тока или 24 В постоянного тока. Выход низкого напряжения обеспечивает максимальную безопасность и защиту и потребляет меньше тока.

Начнем с основ. Блок питания светодиодов предназначен для подачи правильного количества электрического тока на светодиодные фонари, чтобы они не перегревались и не выходили из строя преждевременно из-за перегрузки. Он также регулирует подачу тока на ваши ленточные фонари, чтобы обеспечить наилучшую функциональность. Начиная с шага 1, светодиодные ленты Dezigns можно настраивать разной длины и размеров, а совместимый источник питания светодиодов будет зависеть от напряжения и мощности светодиодных лент.

Все светодиодные ленты диммируются при использовании совместимого светодиодного драйвера.

Следуйте пошаговым инструкциям и примерам из  Orange  , чтобы узнать, какой блок питания подойдет для вашего приложения.

Важные факторы, которые следует учитывать при выборе правильного драйвера светодиодов:

1. Входное напряжение драйвера светодиодов: 110–277 В переменного тока
2. Выходное напряжение драйвера светодиодов: 12 В постоянного тока или 24 В постоянного тока
3. Потребляемая мощность светодиодной ленты (мощность на фут)
4. Общий пробег светодиодных лент (общая длина в футах)
5. Диммируемый или недиммируемый

*Вышеуказанные коэффициенты можно найти на странице каждого продукта или в листе спецификаций на нашем веб-сайте. Рекомендуемая максимальная длина светодиодных лент составляет 32 фута, прежде чем потребуется дополнительный источник питания.

Шаг 1.  Проверьте напряжение светодиодной ленты. Определите, является ли светодиодная лента 12 В постоянного тока или 24 В постоянного тока . Проверьте маркировку, указанную на светодиодной ленте, или технические характеристики продукта на сайте step1dezigns.com. Этот шаг очень важен, потому что неправильное напряжение питания может представлять угрозу безопасности или привести к неисправности ленты.

Для нашего примера проекта мы будем использовать 6 футов из 12 В постоянного тока  Стандартный светодиодный ленточный светильник.

Шаг 2.  Проверьте  Вт на фут . Это также важно при определении размера светодиодного драйвера, который вам потребуется. Если у вас недостаточно питания, подаваемого на светодиодные ленты, это может вызвать мерцание, затемнение или вообще не загорится. Энергопотребление

можно найти в спецификациях продукта.
