Какое должно быть расстояние между столбами электропередач

Главная » Разное » Какое должно быть расстояние между столбами электропередач

Расстояние между столбами линии электропередач в населенном пункте :: Инженерные системы загородного дома.Газ.Электричество. :

     Вопрос: В мое отсутствие за забором моего дачного участка было установлено два столба ЛЭП на расстоянии примерно 15 м друг от друга. Какое минимальное расстояние должно быть? Для справки: это единственные два столба на 8 участков. Могу ли я поднять вопрос о демонтаже одного из столбов?

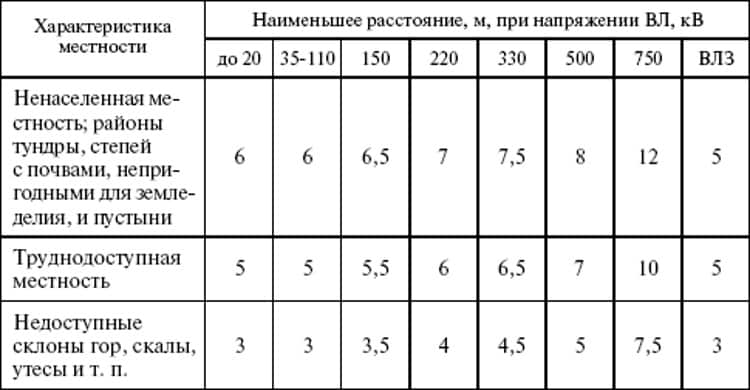

     Ответ: Одними из важнейших характеристик воздушных линий электропередачи являются  длина пролета линии – расстояние между соседними опорами, наибольшая стрела провеса провода в пролете и наименьшее допустимое расстояние от низшей точки провода до земли.

     Эти конструктивные параметры воздушной ЛЭП зависят от номинального напряжения линии, от рельефа и климатических условий местности, а также от технико-экономических требований. Так допустимое расстояние от низшей точки провода до земли составляет в ненаселенной местности 5÷7 м, а в населенном пункте 6÷8 м.

    Сооружение воздушных линий должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы, для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40÷45м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.

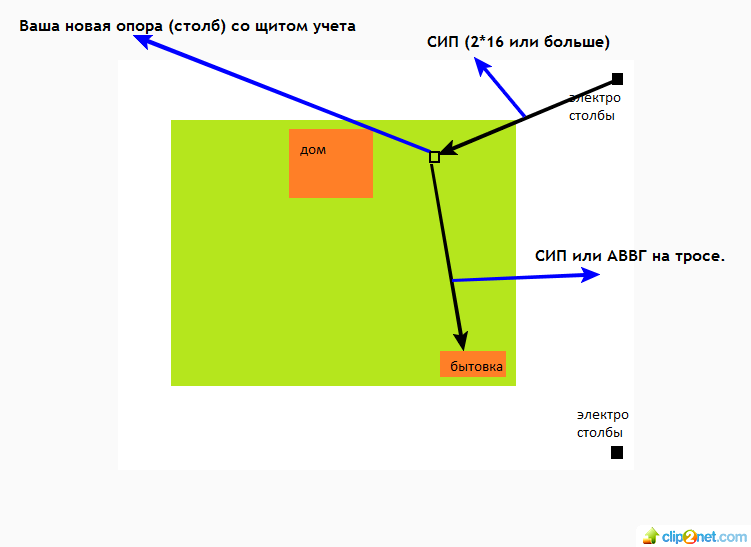

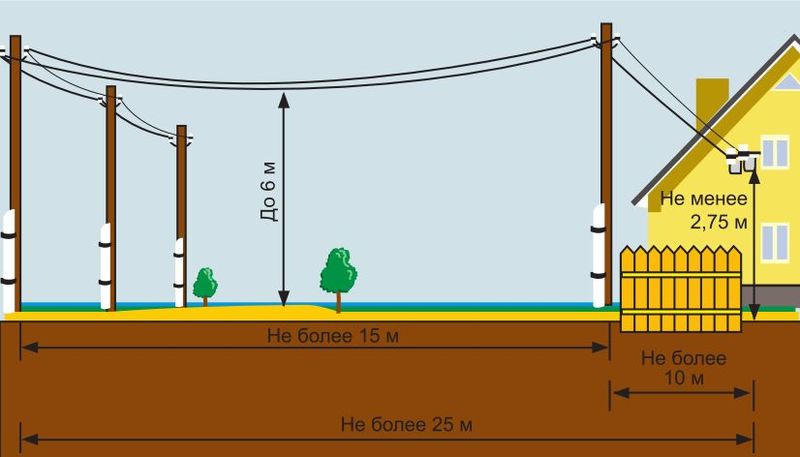

     Расчет длины пролета ответвления от воздушной линии к вводу в дом должен осуществляется в гололедном режиме для двух случаев направления ветра: вдоль воздушной линии электропередачи и под углом 90°. При этом в обоих случаях следует учитывать реакцию натяжения проводов ответвления при отклонении верха опоры. В основном расстояние между опорами не должна превышать 25м, если больше – необходимо устанавливать промежуточную опору.

Хотелось бы конечно узнать ,какие именно столбы и на какое напряжение они рассчитаны. Из вашей информации ясно,что столбы установлены с нарушением проекта, обращайтесь в местный Энергонадзор с заявлением о проверке проекта электрификации ваших участков.

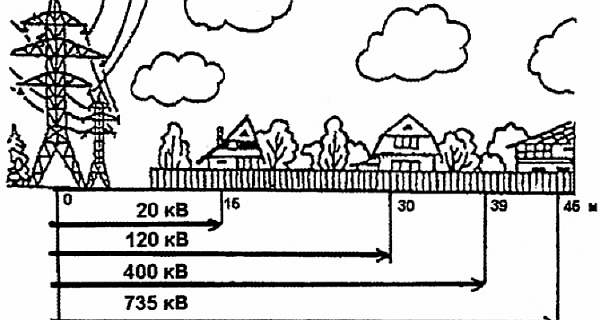

Расстояние между столбами линии электропередач

Линия электропередачи – сооружение, состоящее из проводов, опор и вспомогательных устройств, предназначенное для передачи и распределения электрической энергии между потребителями. Являясь основным звеном энергосистемы, ЛЭП вместе с электрическими подстанциями образует электрические сети. Воздушные линии электропередач являются одним из основных звеньев современных энергосистем, по которым электрическая энергия по проводам, закрепленных на опорах с помощью изоляторов, передается на значительные расстояния. Напряжение в линии зависит от ее протяженности и передаваемой по ней мощности. Для воздушных ЛЭП применяют неизолированные провода различного типа в основном из алюминия со стальным сердечником, реже из меди, а стальные – главным образом при электрификации сельских местностей. Провода воздушных линий электропередачи должны обладать хорошей проводимостью, механической прочностью, стойкостью против атмосферных и химических воздействий. Для защиты воздушных линий электропередачи от атмосферных перенапряжений, возникающих при грозовых разрядах в линию или вблизи неё, применяют грозозащитные тросы или разрядники, которые устанавливают на ЛЭП с напряжением до 35 кв.

Одними из важнейших характеристик воздушных линий электропередачи являются  длина пролета линии – расстояние между соседними опорами, наибольшая стрела провеса провода в пролете и наименьшее допустимое расстояние от низшей точки провода до земли. Эти конструктивные параметры воздушной ЛЭП зависят от номинального напряжения линии, от рельефа и климатических условий местности, а также от технико-экономических требований. Так допустимое расстояние от низшей точки провода до земли составляет в ненаселенной местности 5÷7 м, а в населенной 6÷8 м.

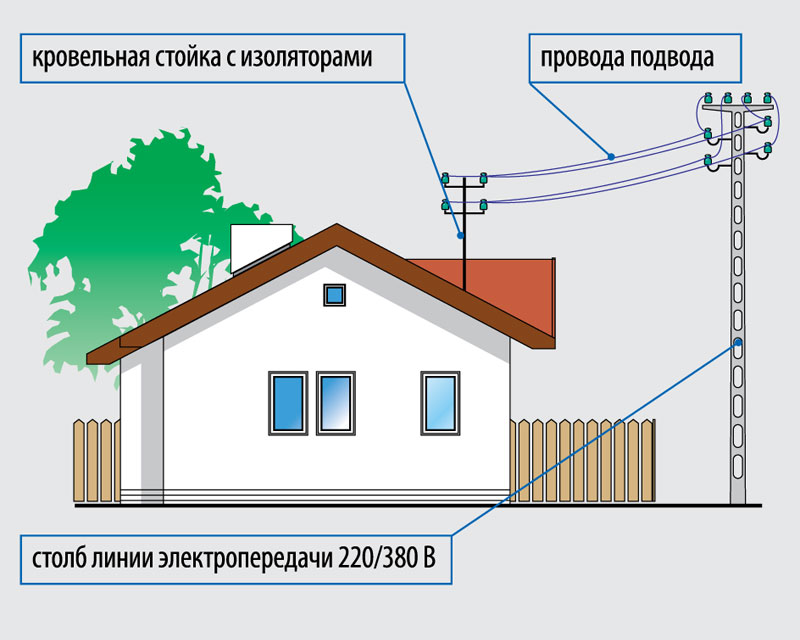

Монтаж проводов высоковольтных линий до 1 кВ имеет ряд особенностей, связанных с относительно небольшим напряжением этих линий и их назначением. Такие линии устраивают преимущественно в сельской местности, небольших городах, жилых поселках, на территориях садоводческих товариществ и т.д. Линейное напряжение на них, как правило, равно 380В, а фазное – 220В. Такое сочетание напряжений позволяет питать фазным напряжением 220В коммунальные нагрузки, а силовые в необходимых случаях включать на напряжение 380В. Для выравнивания несимметрии токов, возникающих при неравномерности нагрузки, на воздушных линиях прокладывают дополнительный нулевой провод.

Сооружение воздушных линий должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы, для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40÷45м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.

На воздушных линиях электропередачи применяют различные по конструкции опоры. Выбор того или иного материала для опор обусловливается его наличием в районе сооружения линии, а также экономическими соображениями.

Деревянные опоры, которые применяются для линий напряжением до 110кВ включительно, выполняют в основном из сосновых брёвен  и несколько реже из лиственницы. Основные достоинства этих опор – малая стоимость древесины и простота изготовления. Основной недостаток – разрушение древесины при воздействии окружающей среды, особенно интенсивно происходит загнивание в месте соприкосновения опоры с почвой. Пропитка древесины специальными антисептиками увеличивает срок её службы с 4÷6 до 15÷25 лет. Также для увеличения срока службы деревянную опору обычно выполняют не из целого бревна, а составной: из более длинной основной стойки и короткого стула или пасынка. Стул скрепляют с основной стойкой при помощи проволочного бандажа. Кроме того, широко применяются составные деревянные опоры с железобетонными стульями.

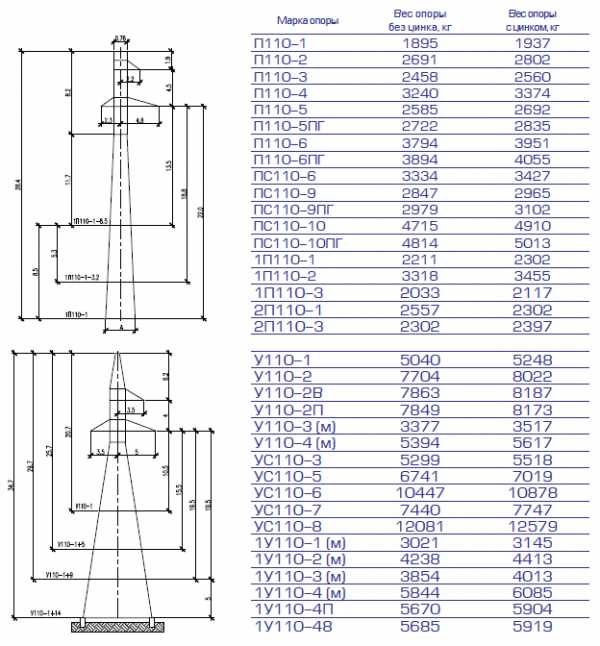

Железобетонные опоры выполняют различных конструкций, их достоинством является стойкость в отношении коррозии и воздействия химических реагентов, находящихся в воздухе.

Металлические опоры, которые собираются из отдельных элементов на сварке или посредством болтов,  выполняют из стали специальных марок. Для предотвращения окисления и коррозии поверхность металлических опор оцинковывают или периодически окрашивают специальными красками.

Срок службы железобетонных и металлических оцинкованных или периодически окрашиваемых опор достигает 50 лет и более. Однако стоимость металлических и железобетонных опор значительно превышает стоимость деревянных опор.

По своему назначению опоры подразделяются на анкерные, угловые и концевые опоры.

Анкерные опоры, которые устанавливаются на прямых участках трассы и для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от тяжения  проводов и тросов. Их конструкция отличается жесткостью и прочностью.

Угловые опоры, которые устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил тяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота до 15÷30°, где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.

Концевые опоры являются разновидностью анкерных и устанавливаются в конце или начале линии. При нормальных условиях работы воздушных линий они воспринимают нагрузку от одностороннего тяжения проводов и тросов.

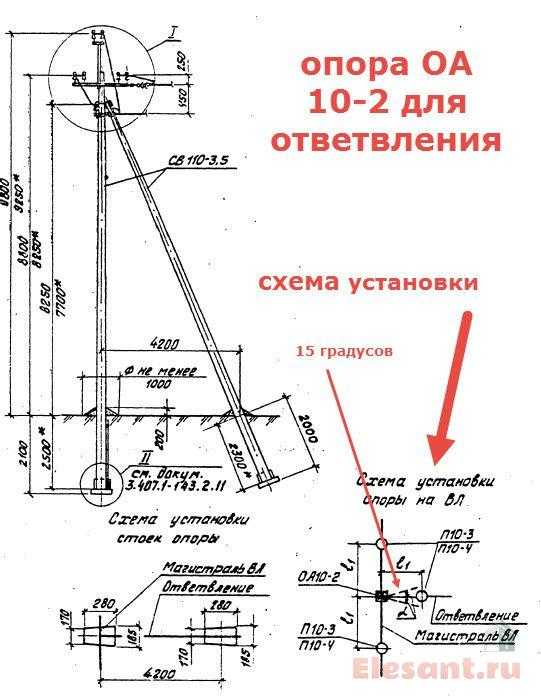

Расчет длины пролета ответвления от воздушной линии к вводу в дом должен осуществляется в гололедном режиме для двух случаев направления ветра: вдоль воздушной линии электропередачи и под углом 90°. При этом в обоих случаях следует учитывать редукцию тяжения проводов ответвления при отклонении верха опоры. В основном расстояние между опорами не должна превышать 25м, если больше – необходимо устанавливать промежуточную опору.

Обсуждение вопроса на форуме:

Воздушные линии электропередачи напряжением до 10 кВ

Электрические сети, расположенные на открытых территориях вне зданий, часто выполняют воздушными линиями (ВЛ). За длину пролета ВЛ на местности принимают горизонтальное расстояние между центрами двух смежных опор. Анкерным участком называют сумму длин пролетов между опорами анкерного типа. Под стрелой провеса проводов при одинаковой высоте точек подвеса подразумевают вертикальное расстояние между линией, соединяющей точки подвеса провода, и низшей точкой провода. За габарит линии Н принимают наименьшее расстояние по вертикали при наибольшем провисании проводов до уровня земли или пересекаемых сооружений.

Углом поворота трассы линии называют угол между направлениями линии в смежных пролетах. Под тяжением провода понимают усилие, направленное по оси провода. Механическое напряжение провода получают делением тяжения на площадь поперечного сечения провода.

Основные характеристики линии в пролете

Промежуточные опоры устанавливают на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ.

Угловые опоры устанавливают в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать слагающую тяжения проводов смежных пролетов.

Анкерные опоры устанавливают на пересечениях с различными сооружениями, а также в местах изменения количества, марок и сечений проводов. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ. Анкерные опоры должны иметь жесткую конструкцию.

Концевые опоры устанавливают в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки. Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее тяжение проводов.

Ответвительные опоры устанавливают в местах ответвления от ВЛ.

Перекрестные опоры устанавливают в местах пересечения ВЛ двух направлений.

Промежуточный пролет — это расстояние по горизонтали между двумя смежными промежуточными опорами. Как правило, эти пролеты на ВЛ до 1 кВ колеблются в пределах 30—50 м, а на ВЛ выше 1 кВ —100—250 м и более.

Воздушные линии имеют следующие конструктивные элементы: провода, опоры, изоляторы, арматуру для крепления проводов на изоляторах и изоляторов на опорах. Воздушные линии бывают одно- и двухцепные. Под одной цепью понимают три провода одной трехфазной линии или два провода одной однофазной линии. Для воздушных линий напряжением до 10 кВ применяют алюминиевые, сталеалюминиевые и стальные провода. Опоры для ВЛ напряжением до 10 кВ изготовляют из дерева и железобетона. Деревянные опоры просты в изготовлении и дешевы, но недолговечны из-за гниения древесины. Железобетонные опоры дороже, но прочнее.

Деревянные промежуточные (рис.   а) и угловые анкерные (рис.   б) опоры широко используют при сооружении ВЛ в I II и III климатических районах по гололеду. Вертикальные расстояния между проводами на этих ВЛ принимают 400 мм.

Деревянные промежуточные опоры ВЛ (л) и угловые анкерные (б)

В IV климатическом районе по гололеду расстояние между проводами на ВЛ, сооруженных с использованием этих опор, должно быть 600 мм. При изготовлении деталей деревянных опор применяют лесоматериалы хвойных пород. Основные типы железобетонных опор, применяемых на ВЛ 6—10 кВ, приведены на рис.   (д- г).

Железобетонные опоры изготовляют вибрационными или центрифугированными. Вибрационные опоры могут быть круглой, прямоугольной или двутавровой формы. Стальная арматура железобетонных опор может быть ненапряженной, напряженной и частично напряженной.

Промежуточные опоры выполняют одностоечными с горизонтальным расположением проводов, укрепленных на штыревых изоляторах ШС-10. Анкерные, угловые, концевые, ответвительные опоры конструируют из стоек промежуточных опор. Детали крепления и оттяжки применяют металлические. Опоры рассчитаны на подвеску проводов марок А25—А70, АС 16—АС50 и ПС25. Высота штыря принята увеличенной до 175 мм. Штыри заземляют приваркой к выпускам арматуры из железобетонной траверсы.

На ВЛ до 1 кВ применяют одно- и многопроволочные провода применение расплетенных проводов не допускается. Воздушные линии выше 1 кВ выполняют по условиям механической прочности, как правило, многопроволочными проводами.

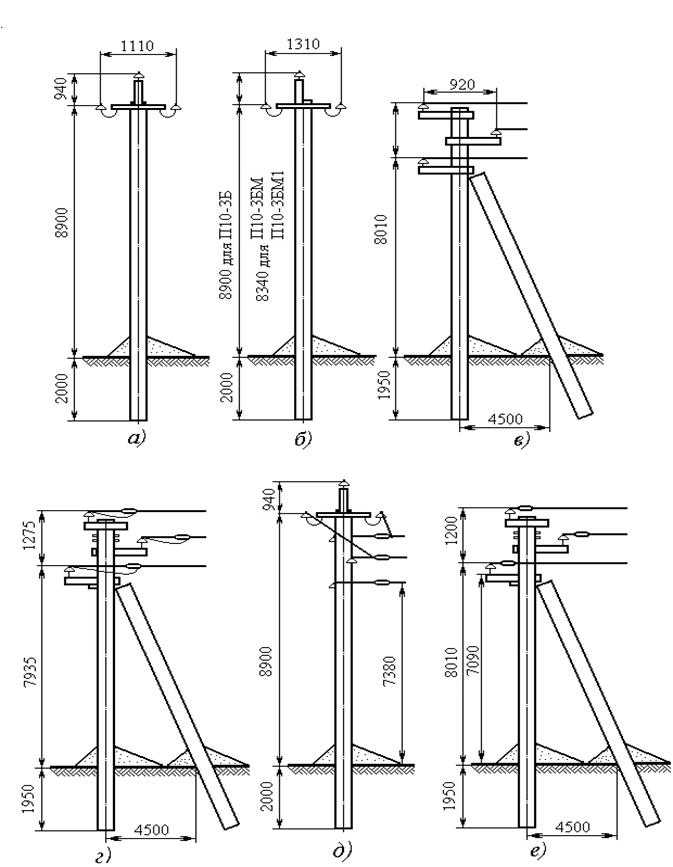

Железобетонные опоры BЛ 6—10 кВ: — промежуточная П-10 б — анкерные А-10 в — концевая КА-10 г — угловая для угла 90°

Штыревые изоляторы: ШС-6 и ШС-10 в — ШФ- 10В г — ШФ-10Г для ВЛ-10 кВ

На ВЛ до 1 кВ по условиям механической прочности сечение проводов должно быть не менее: алюминиевых —16 мм 2 сталеалюминиевых и биметаллических — 10 мм 2 стальных многопроволочных — 25 мм 2 для стальных однопроволочных диаметр должен быть не менее 4 мм.

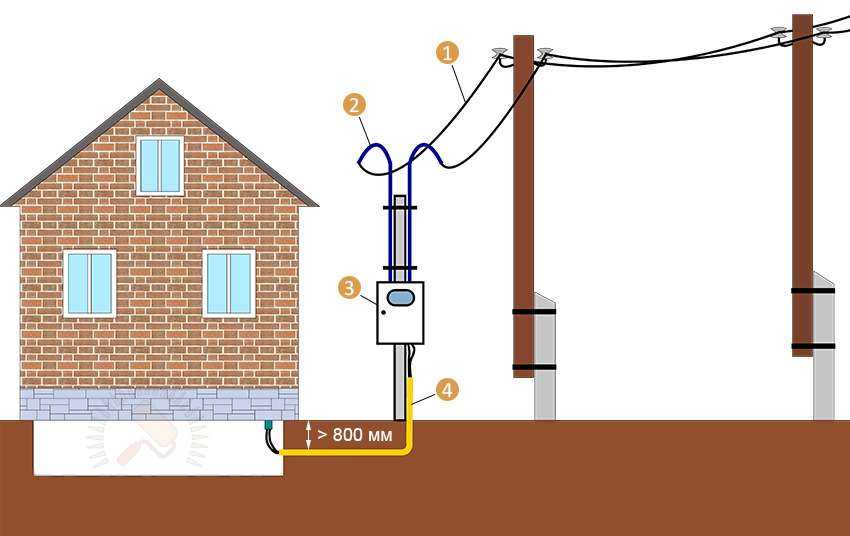

Для ответвлений от ВЛ до 1 кВ к вводам в здания можно применять алюминиевые провода и из его сплавов при пролетах до 25 м сечением не менее 16 мм 2 стальные и биметаллические при пролетах до 10 м — диаметром не менее 3 мм.

На ВЛ до 10 кВ широко применяют штыревые изоляторы (рис. а — г).

Изоляторы доставляют на монтаж в решетчатых ящиках. Отбраковку изоляторов производят визуально перед отправкой их на трассу. Предприятие-изготовитель снабжает каждую партию изоляторов документом, удостоверяющим их качество.

Контакты

     Вопрос: В мое отсутствие за забором моего дачного участка было установлено два столба ЛЭП на расстоянии примерно 15 м друг от друга. Какое минимальное расстояние должно быть? Для справки: это единственные два столба на 8 участков. Могу ли я поднять вопрос о демонтаже одного из столбов?

     Ответ: Одними из важнейших характеристик воздушных линий электропередачи являются  длина пролета линии – расстояние между соседними опорами, наибольшая стрела провеса провода в пролете и наименьшее допустимое расстояние от низшей точки провода до земли.

Эти конструктивные параметры воздушной ЛЭП зависят от номинального напряжения линии, от рельефа и климатических условий местности, а также от технико-экономических требований. Так допустимое расстояние от низшей точки провода до земли составляет в ненаселенной местности 5÷7 м, а в населенном пункте 6÷8 м.

    Сооружение воздушных линий должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы, для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40÷45м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.

     Расчет длины пролета ответвления от воздушной линии к вводу в дом должен осуществляется в гололедном режиме для двух случаев направления ветра: вдоль воздушной линии электропередачи и под углом 90°. При этом в обоих случаях следует учитывать реакцию натяжения проводов ответвления при отклонении верха опоры. В основном расстояние между опорами не должна превышать 25м, если больше – необходимо устанавливать промежуточную опору.

Хотелось бы конечно узнать ,какие именно столбы и на какое напряжение они рассчитаны. Из вашей информации ясно,что столбы установлены с нарушением проекта, обращайтесь в местный Энергонадзор с заявлением о проверке проекта электрификации ваших участков.

Источники: http://blogstroiki.ru/vopros-otvet/kakovo-minimalnoe-rasstoyanie-mezhdu-elektricheskimi-stolbami-a-tak-zhe-gde-vozmozhno-raspolozhenie-poslednego-stolba-s-podporoj/, http://leg.co.ua/info/vl/vozdushnye-linii-elektroperedachi-napryazheniem-do-10-kv.html, http://umvs.kr.ua/rasstojanie-mezhdu-stolbami-linii-ehlektroperedach-v-naselennom-punkte

Комментариев пока нет!

Какое должно быть расстояние между фонарными столбами?

04.06.2017

Реализация уличного освещения намного сложнее бытового. Это связано с существованием множества правил и требований. В первую очередь, освещение должно быть как можно более функциональным, а приборы, в нем задействованные, иметь длительный срок службы. При несоблюдении всех норм уличное освещение не будет эффективным. Для его успешной реализации самым важным моментом считается расчет интервала между будущими столбами для светильников. Расстановка осветительных опор в центре города намного проще, нежели на его окраинах или в частном секторе, не говоря уже о деревнях.

Основные принципы уличного освещения

Для обеспечения улиц светом в темное время суток на протяжении долгих лет применяются столбы. За все эти годы наиболее применяемыми материалами для их изготовления стали дерево, бетон, железо и железобетон. Это связано с их прочностью и долголетием, особенно это относится к железобетону. В наличии постоянного света в темное время суток нуждается множество различных участков как жилых, так и нежилых районов населенного пункта, в частности:

• уличные тротуары и дорожки для пешеходов;
• проезжие части для автомобилей и магистральные дороги;
• территории, на которых расположены различные учреждения;
• заправочные станции;
• автомобильные стоянки и т. д.

Качественное уличное освещение

Хотя расстояние между столбами освещения и является важнейшим моментом при выполнении монтажа, все равно необходимо знать и понимать суть и предназначение самих конструкций для светильников. Она имеет две составные части:

• Главная часть опоры представляет собой столб, который может быть разным по высоте. Это связано с его функцией и местом расположения. Обычно при их установке в деревне или городе высота подбирается таким образом, что падающий свет образует на земле своеобразные конусы, которые должны пересекаться.
• Источник, воспроизводящий световой поток. Это оборудование устанавливается сверху осветительных столбов и может быть разной формы, мощности и т. д. Этот фактор зависит от места размещения линии освещения. Например, при обустройстве иллюминации автомобильных дорог требуется использование светильников с мощными лампами, что, соответственно, увеличивает размер самого осветительного прибора. Для освещения парков отдыха, площадей и скверов можно использовать столбы меньшей высоты и декоративные источники света.

Виды столбов для уличного освещения

Очень часто столбы с фонарями выполняют не только осветительную функцию, но и являются одновременно опорами для удержания различных проводов и линий электропередачи. В таком случае расстояние между ними может быть увеличено.

Расстояние между фонарными столбами

Для начала нужно уточнить, что дистанция между двумя ближайшими столбами называется пролетом. Для контроля этих расстояний существуют определенные нормы и требования, которые указаны в СНиП и ГОСТ.

Выбрать, какое расстояние будет между опорами уличного освещения в городской черте, в деревенской местности или на частной территории иногда бывает затруднительно. Однако для каждого случая есть четкие пункты, прописанные в СНиП. Их реализация может также быть разной. При соблюдении правил, указанных в регламентирующей документации, дистанция между опорами освещения должна рассчитываться исходя из следующих параметров:

• необходимый уровень освещенности для определенной территории, где требуется установка фонарей. Для городской местности и деревни эти параметры будут существенно различаться;
• количество установленных светильников на столбе;
• мощность и тип осветительного прибора;
• высота установки фонарей на опорах;
• вид используемых в светильниках ламп, они могут быть светодиодными, накаливания, люминесцентными и т. д.

Опоры с двумя светильниками

Необходимо знать, что наиболее приемлемым расстоянием между столбами для освещения и линий электропередач является расстояние в 35 метров.

Второстепенные параметры при монтаже опор

При монтаже столбов под освещение нужно знать не только дистанцию между соседними опорами, но и то, сколько метров должно быть до элементов дорожного и архитектурного значения по всей протяженности улиц, дорожного покрытия и площадей. Поэтому также необходимо учитывать прописанные нормы в регламентирующей документации перед началом планирования размещения осветительных столбов. К этим нормам можно отнести следующие нюансы:

• При установке столбов вдоль дорог магистрального значения расстояние от столба до бордюра не должно быть меньше 1 метра. Для всех остальных дорог эта норма составляет 0,5 метра. Разрешена установка осветительных опор по разделительной полосе, ширина которой не менее 5 метров.
• В тех случаях, когда вдоль дороги отсутствует бордюр, дистанция должна составлять не менее 1,75 метра от опоры до дорожного покрытия.
• Вдоль автомобильных дорог, на которых отсутствует движение крупногабаритных автомобилей, расстояние может составлять 0,3 метра.
• При подводке электрического кабеля к светильникам с помощью воздушной ЛЭП дистанция от столбов до балконов и окон жилых домов не должна быть менее 1 метра.

Влияние высоты и расстояния на количество люкс

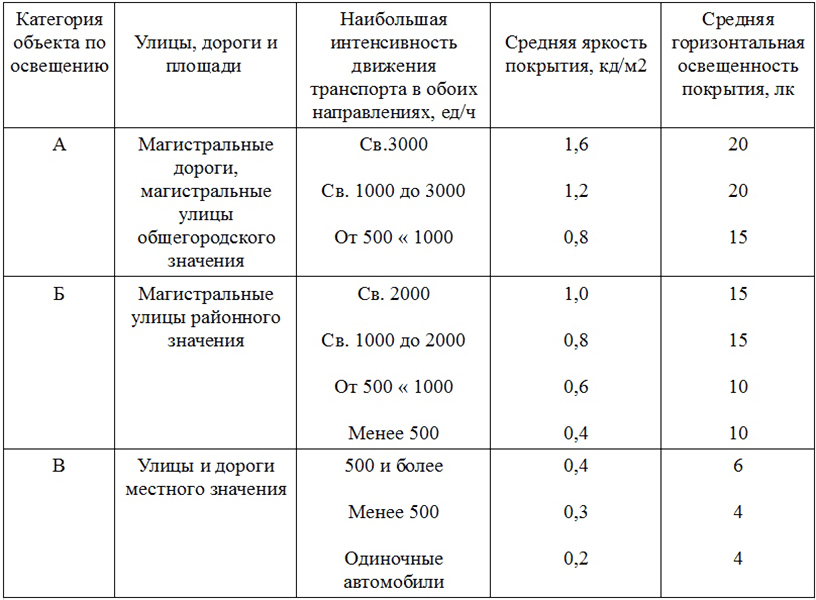

Регламентирующей документацией установлены специальные нормы интенсивности и загруженности уличного движения в черте города и на дорогах магистрального значения, составляющие 3 000 человек за один час. При превышении этого параметра средняя освещенность на этом участке должна составлять не менее 20 люкс. При снижении этого показателя до 1 000 человек уровень освещенности допускается до 15 люкс. В районах с проходимостью до 500 человек эти цифры могут равняться 8 пунктам. Что касается мест с дорожными развязками, мостами и городскими площадями, уровень освещенности достигает 25 люкс, а во дворах не менее четырех.

При соблюдении таких требований не всегда получается выполнить необходимое расстояние между столбами, на которых размещены уличные светильники. Ведь смещение опоры может сменить пропорциональность радиусов потока света, а следовательно, придется пересчитать дистанцию пролетов, чтобы те были одинаковыми.

В условиях городской местности высота осветительных столбов должна достигать 20 метров. Перед началом монтажа необходимо удостовериться в наличии специализированной техники и персонала для обслуживания данной линии освещения, а также обосновать с технической и экономической точек зрения необходимость такой высоты опор.

Расчет параметров размещения осветительных опор

Перед началом установки фонарных столбов требуется провести все необходимые расчеты и замеры, а именно:

• наиболее приемлемая расстановка опор со светильниками с учетом дистанции их отдаления от близлежащих конструкций и объектов непосредственно каждой единицы линии освещения;
• длина будущего пролета, рассчитанная от одного столба к другому.

В первом случае изменить расстояние расположения монтируемых опор не удастся, так как их установка выполняется без отклонений от установленных норм. А вот с определением длины пролетов возникают серьезные трудности, они могут немного смещаться на несколько метров. Это связано со следующими нюансами:

• численность монтируемых светильников, размещенных на столбе;
• мощность конкретно каждого осветительного прибора;
• высота, на которой будут устанавливаться светильники.

Параметры для расчета расстояний между опорами освещения

При проведении расчетов и использовании специальных таблиц, которые регламентируют правила освещения улиц и дорог, можно составить план с разметкой установки осветительных столбов.

При использовании данных из таблиц упрощается процесс расчета необходимых параметров для каждого индивидуального объекта. Каждая линия освещения имеет свои особенности, что в итоге может повлиять на отклонение от установленных правил. Но во всяком случае монтаж опор для светильников в городской местности сводится к наиболее благоприятным 35 метрам между близстоящими столбами.

Важным нюансом для монтажа осветительных приборов является их шаг относительно высоты установки. Существует четыре типа размещения осветительных приборов:

• одностороннее – шаг до 5:1;
• прямоугольного вида и осевого – до 5:1;
• шахматное – до 7:1.

Уличное освещение по разделительной полосе

При использовании приведенной таблицы необходимо знать, что указанные в ней данные относятся к максимальным значениям. Эти цифры опираются на утвержденные и нормированные параметры размещения опор со светильниками.

Польза от правильно проведенных расчетов

При правильном определении интервалов между столбами можно получить:

• уменьшение аварийных ситуаций на автомобильных дорогах и безопасность перемещения пешеходов по тротуарам;
• качественное освещение в ночное время суток;
• отличную иллюминацию парков и площадей;
• уменьшение уровня преступности.

Знание существующих требований по расстояниям между осветительными опорами может помочь проконтролировать монтажные работы на своем дачном участке либо при самостоятельных работах по установке фонарных столбов.
