Расстояние между опорами лэп 10 кв нормы: СТО 70238424.29.240.20.001-2011 Воздушные линии напряжением 0,4-20 кВ. Условия создания. Нормы и требования – : Инженерные системы загородного дома. Газ. Электричество. :: BlogStroiki Default Default :: BlogStroiki

Расстояние между опорами лэп 10 кв нормы

Вопрос: Какое максимальное расстояние между опорами ВЛ до 10 кВ допускается, не могу найти информацию в ПЭУ.

Ответ: Максимальное расстояние между опорами воздушных линий электропередач устанавливается в зависимости от вида материала из которого изготавливаются опоры, высоты опоры, марки используемого провода и региона где эти опоры будут использоваться. В каждом регионе допускается разная толщина образования ледяной корки на проводах, а это тоже влияет на расстояние для установки опор. Расстояние между опорами в населенных пунктах несколько меньше чем вне населенных пунктов.

Так для линий электропередач на 10кВ минимальное расстояние между опорами с неизолированными проводниками для разных ветровых нагрузок и толщиной корки облединения до 25 мм принимается : в населенных пунктах 45-72 метра, вне населенных пунктов-54-87 метров. Источник:

Добавлено: 17.07.2013 10:41

Обсуждение вопроса на форуме:

Другие публикации рубрики "Инженерные системы загородного дома. Газ. Электричество."

Вопрос: Возможно ли установить на газовый котел находящийся в подвале коаксиальный дымоход ,и какая минимальная высота должна быть от уровня отмостки? Ответ: Газовые отопительные котлы с принудительной системой дымоудаления «турбо» можно устанавливать в частных жилых домах без использо.

Вопрос: Решил поставить в дом для отопления котел-колонку, посмотрел на рынке и в магазинах и растерялся-марок много а конкретно каждый свой товар нахваливает. Как разобраться в этом хаосе и что выбрать, что бы не жалеть в дальнейшем, подскажите. Дом имеет площадь сто квадратных метров. .

Вопрос: Планирую в этом году установить септик в деревенском доме, проживают там постоянно три или четыре человека. Какая фирма производитель септиков надежная, на что обратить внимание при покупке. В деревне бывают перебои с электроснабжением а там, как я понял ,имеется электрический насос и.

Электрические сети (ЭС), расположенные на открытых территориях вне зданий, часто выполняют воздушными линиями (ВЛ) . За длину пролета воздушной линии на местности принимают горизонтальное расстояние между центрами двух смежных опор.

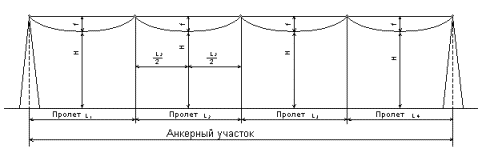

Анкерным участком называют сумму длин пролетов между опорами анкерного типа. Под стрелой провиса проводов f при одинаковой высоте точек полвеса подразумевают вертикальное расстояние между линией, соединяющей точки подвеса, и низшей точкой провода. За габарит линии H принимают наименьшее расстояние по вертикали при наибольшем провисании проводов до уровня земли или пересекаемых сооружений.

Углом поворота трассы лини называют угол между направлениями линий в смежных пролетах. Под тяжением провода понимают усилие, направленное по оси провода. Механическое напряжение провода получают делением величины тяжения на величину площади поперечного сечения провода.

Промежуточные опоры устанавливают на прямых участках трассы воздушной линии. Эти опоры в нормальных условиях не должны воспринимать усилий, направленных вдоль воздушной линии.

Угловые опоры устанавливают в местах изменения направления трассы воздушной линии. Эти опоры в нормальных условиях должны воспринимать тяжение проводов смежных пролетов.

Анкерные опоры устанавливают на пересечениях с различными сооружениями, а так же в местах изменения количества, марок и сечений проводов. Эти опоры должны воспринимать в нормальных режимах работы от разности тяжения проводов, направленные вдаль воздушной оинии. Анкерные опоры должны иметь жесткую конструкцию.

Концевые опоры устанавливают в начале и конце воздушной линии. А также в местах кабельных вставок. Они являются опорами анкерного типа. Ответвительные опоры устанавливают в местах ответвления от воздушной линии.

Перекрестные опоры устанавливают в местах пересечения воздушной линии в разных направлениях.

Промежуточный пролет – это расстояние по горизонтали между двумя смежными промежуточными опорами. На воздушной линии до 1 кВ длина пролетов от 30 до 50 м, а на воздушной линии выше 1 кВ длина пролетов от 100 до 250 м.

Устройство и конструкции воздушных линий

Воздушные линии имеют следующие конструктивные элементы: провода, опоры, изоляторы, арматуру для крепления проводов на изоляторах и изоляторов на опорах. Воздушные линии бывают одноцепные и двхцепные. Под одной цепью понимают три провода одной трехфазной линии или два провода однофазной линии. Для ВЛ применяют алюминиевые, сталеалюминиевые и стальные провода. Опоры для воздушных линий изготавливают из дерева и железобетона. Деревянные опоры просты в изготовлении, дешевы, но недолговечны. Железобетонные опоры дороже, но прочнее.

При изготовлении деталей деревянных опор применяют пиломатериалы хвойных пород. Основные типы промежуточных опор на рис.

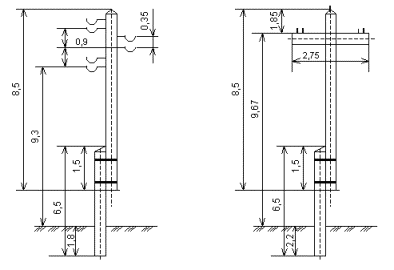

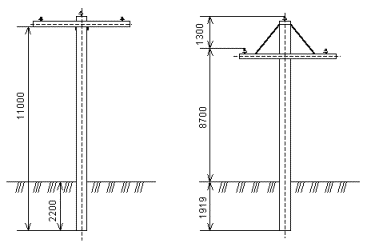

Железобетонные промежуточные опоры выполняют одностоечными с горизантальным расположением проводов на штыревых изоляторах. Опоры рассчитаны на подвеску проводов марок А25 – А70, АС16 – АС50, и ПС25. высота штыря до 175 мм. штыри заземляют приваркой к выпускам арматуры из железобетонной траверсы.

Для ответвлений до 1 кВ к вводам зданий можно применять алюминиевые провода и из его сплавов сечением не менее 16 мм кв.

На воздушных линиях применяют штыревые изоляторы, которые доставляют к месту монтажа в решетчатых ящиках. Отбраковку изоляторов производят визуально перед отправкой их на трассу.

Монтаж ЛЭП напряжением до 1 кВ

При прохождении воздушной линии по лесным и зеленым насаждениям вырубка просеки необязательна. Вертикальные и горизонтальные расстояния до проводов при наибольшей стреле провиса и небольшом отклонении до деревьев и кустов должно быть не менее 1 м.

Ямы бод опоры бурят с применением буровых машин. При невозможности использования буровых машин ямы копают вручную.

Под одностоечные опоры ямы бурят точно по оси трассы. Штангу бура при бурении размещают строго в вертикальном положении.

Размеры заглубления опор определяют по таблице в зависимости от высоты опор, числа укрепленных на опоре проводов, вида грунта , а также от способа производства земляных работ. При ручной копке ям, их копают на 30 – 50 см глубже.

Траверсы угловых опор располагают по биссектрисе угла поворота линии. На опоры наносят их порядковый номер и год установки. Нумерация опор идет от источника питания.

Траверсы, кронштейны и изоляторы устанавливают до подъема опоры. Изоляторы перед монтажом тщательно осматривают и отбраковывают. Изоляторы не должны иметь трещин, сколов, повреждений глазури. Чистка изоляторов металлическим предметом не допускается. Штыревые изоляторы навертываются на крюки или штыри, обмотанные паклей. Оси штыревых изоляторов располагают вертикально.

Крюки и штыри для предохранения от ржавчины порывают асфальтовым лаком.

Крепление проводов на штыревых изоляторах выполняют проволочными вязками.

Провода соединяют соединительными зажимами или сваркой. Провода можно соединять скруткой с последующей пайкой. Крепление проводов на опорах одинарное. Двойное крепление выполняется при пересечениях воздушной линии с линией связи и сигнализации, контактных проводов, дорог и в населенных пунктах.

Собранные и развезенные по трассе опоры, устанавливают по трассе с помощью бурильно-крановых машин или автокранов.

Штыревые изоляторы, закрепленные на крюках, на стволах деревянных опор без траверс. В опоре буравом высверливают отверстия, в которые ввертывают хвосты крюков. Штыри с изоляторами для установки на траверсах закрепляются гайкой.

Стройка воздушной линии ведется поточным методом. Монтаж проводов разбивают на операции: раскатка проводов, соединение проводов, подъем проводов на промежуточные опоры, натяжка проводов и крепление проводов на анкерных и промежуточных опорах.

Раскатку проводов с барабанов производят тракторами или автомашинами и ведут от одной анкерной опоры до другой.

При раскатке отмечают места обнаруженных дефектов проводов. Перед натяжкой в этих местах выполняют ремонт.

Монтаж воздушных линий до 10 кВ

Разбивку котлованов под опоры проводят теодолитом, стальной мерной лентой или рулеткой по схеме, на которой указаны разбивочные оси и размеры котлованов поверху и понизу с учетом применяемого фундамента и требуемой крутизны откосов. Размеры дна котлованов не должны превышать размеров опорной плиты фундамента более чем на 150 мм на сторону.

Рытье котлованов с вертикальными стенками без креплений допускается в грунтах естественной влажности при отсутствии грунтовых вод.

Механизированную разработку грунта в котлованах выполняют без нарушения его структуры в основании фундамента. Поэтому разработку котлованов экскаватором производят с недобором грунта на толщину 100 – 200 мм. разработка грунта ниже проектной отметки не допускается.

Вынутый грунт следует отбрасывать не менее 0,5 м от края котлована во избежания возможности обвала стенок котлована.

Для изготовления деревянных опор воздушных линий напряжением 10 кВ применяют сосну и лиственницу. Лес для изготовления опор, целиком ошкуривают и пропитывают антисептиком для устойчивости опоры от загнивания.

При прохождении трассы воздушной линии с деревянными опорами, где возможны низовые пожары, опоры защищают от загорания. Для этого вокруг каждой опоры на расстоянии 2 м от неё роют канавы глубиной 0,4 и шириной 0,6 м, вокруг каждой опоры очищают от травы и кустарника площадки радиусом 2 м. Или же на этих участках применяют железобетонные приставки.

Железобетонные опоры перед монтажом тщательно осматривают на наличие раковин, и выбоин размером не более 10 мм по длине, ширине и глубине. При этом на 1 м длины опоры не должно быть более двух раковин и выбоин. Раковины и выбоины необходимо заделывать цементным раствором.

Основной способ установки одностоечных жб опор – установка их в бурильные ямы с ненарушенной структурой грунта.

Расстояние от подземной части опоры воздушной линии до подземных канализационных трубопроводов должно быть не мене 2 м для воздушной линии напряжением до 10 кВ.

При сближении воздушной линии с магистральными газо- и нефтепродуктопроводами последние должны прокладываться вне охранной зоны воздушной линии. Для воздушных линий 10 кВ охранная зона 10 м. это расстояние отсчитывают от газопроводов и нефтепродуктопроводов до проекции крайних проводов. В стесненных условиях допускается снижение охранной зоны до 5 м для воздушных линий до 10 кВ.

Для защиты от грозовых перенапряжений заземлению подлежат: железобетноое опоры воздушных линий напряжением до 10 кВ в населенной и в ненаселенной местности, железобетнонные и деревянные опоры всех типов линий всех напряжений, на которых установлены устройства грозозащиты, все виды опор, на которых установлены силовые и измерительные трансформаторы, разъединители, предохранители и другое оборудование.

Заземляющее устройства воздушных линий выполняют из вертикальных стержневых заземлителей из угловой стали.

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: "Сколько метров между фонарными столбами освещения?", "Какое расстояние между фонарными столбами?", "Какой пролет между столбами освещения?". Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,
на одной опоре
Высота
установки
светильника, метр
Расстояние
между опорами освещения, м
Тип осветительной лампы
мощность, Вт
Установленная
мощность освещения на 1 км,
кВт
4 Х ЖКУ 50-400-001 20 (ВМО20, ОГКС 20) 65 ДНаТ 400 30
1 Х ЖКУ 30-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 50-250-001 12 36 ДНаТ 250 16,5
2 Х ЖКУ 40-250-001 12 31 ДНаТ 250 19,5
2 Х ЖКУ 50-150-001 11,3 35 ДНаТ 150 10
1 Х ЖКУ 30-250-001 12 39 ДНаТ 250 15,5
1 Х ЖКУ 40-250-001 12 33 ДНаТ 250 18
1 Х ЖКУ 50-250-001 12 45 ДНаТ 250 13,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 8
1 Х ЖКУ 30-150-001 12 39 ДНаТ 150 9
1 Х ЖКУ 40-250-001 12 39 ДНаТ 250 15,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ "Правила устройства электроустановок".

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние между опорами ЛЭП от 1 кВ до 500 кВ

Правила установки опор ЛЭП. Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния между опорами соседними, проводами и землей, фазами ВЛ должны соответствовать нормам, установленным ПУЭ. Расстояние между соседними опорами ЛЭП, двумя электрическими столбами называют пролетом. Опоры линий электропередач – металлические или бетонные конструкции, предназначенные для поддерживания проводов ВЛ на необходимой высоте над землей, по которым передается электрический ток. Ниже в таблице представлены требования, которым нужно следовать при установке опоры ЛЭП (габаритные и монтажные расстояния линии, шаг установки столбов воздушных линий электропередач, сколько метров от провода до земли, расстояние между фазами ВЛ), необходимые условия, которые должны быть выполнены при монтаже воздушных линий электропередач.

Стандартное расстояние между электрическими столбами

Теперь вы узнаете, какое расстояние между опорами ЛЭП различного напряжения линии электропередач, т.е. сколько метров между столбами должно быть. Расстояние между опорами (пролеты) составляет 35-45 м (максимальное по нормам 50 м) для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Все расчеты расстояний между опорами ВЛ 0,4 кв, пролет между электроопорами ВЛ 1кВ, ВЛ 6кв, электрическими столбами ВЛ 6-10кВ, ВЛ 10 кВ, ВЛ 35кВ, расстояние между проводами ВЛ 110кВ, ВЛ 220кВ, расстояние между столбами высоковольной ЛЭП ВЛ 330кВ, ВЛ 500кВ, ВЛ 750кВ сведены в расчетную таблицу.

Сколько расстояние между опорами освещения, столбами фонарными

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: "Сколько метров между фонарными столбами освещения?", "Какое расстояние между фонарными столбами?", "Какой пролет между столбами освещения?". Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,
на одной опоре
Высота
установки
светильника, метр
Расстояние
между опорами освещения, м
Тип осветительной лампы
мощность, Вт
Установленная
мощность освещения на 1 км,
кВт
4 Х ЖКУ 50-400-001 20 (ВМО20, ОГКС 20) 65 ДНаТ 400 30
1 Х ЖКУ 30-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 50-250-001 12 36 ДНаТ 250 16,5
2 Х ЖКУ 40-250-001 12 31 ДНаТ 250 19,5
2 Х ЖКУ 50-150-001 11,3 35 ДНаТ 150 10
1 Х ЖКУ 30-250-001 12 39 ДНаТ 250 15,5
1 Х ЖКУ 40-250-001 12 33 ДНаТ 250 18
1 Х ЖКУ 50-250-001 12 45 ДНаТ 250 13,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 8
1 Х ЖКУ 30-150-001 12 39 ДНаТ 150 9
1 Х ЖКУ 40-250-001 12 39 ДНаТ 250 15,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ "Правила устройства электроустановок".

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние между опорами ЛЭП от 1 кВ до 500 кВ

Правила установки опор ЛЭП. Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния между опорами соседними, проводами и землей, фазами ВЛ должны соответствовать нормам, установленным ПУЭ. Расстояние между соседними опорами ЛЭП, двумя электрическими столбами называют пролетом. Опоры линий электропередач – металлические или бетонные конструкции, предназначенные для поддерживания проводов ВЛ на необходимой высоте над землей, по которым передается электрический ток. Ниже в таблице представлены требования, которым нужно следовать при установке опоры ЛЭП (габаритные и монтажные расстояния линии, шаг установки столбов воздушных линий электропередач, сколько метров от провода до земли, расстояние между фазами ВЛ), необходимые условия, которые должны быть выполнены при монтаже воздушных линий электропередач.

Стандартное расстояние между электрическими столбами

Теперь вы узнаете, какое расстояние между опорами ЛЭП различного напряжения линии электропередач, т.е. сколько метров между столбами должно быть. Расстояние между опорами (пролеты) составляет 35-45 м (максимальное по нормам 50 м) для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Все расчеты расстояний между опорами ВЛ 0,4 кв, пролет между электроопорами ВЛ 1кВ,  ВЛ 6кв, электрическими столбами ВЛ 6-10кВ, ВЛ 10 кВ, ВЛ 35кВ, расстояние между проводами ВЛ 110кВ, ВЛ 220кВ, расстояние между столбами высоковольной ЛЭП ВЛ 330кВ, ВЛ 500кВ, ВЛ 750кВ сведены в расчетную таблицу.

Номинальное напряжение, кВ Расстояние между проводами ЛЭП, м Расстояние между опорами ЛЭП, м Высота опоры ВЛ, м Расстояние от провода ЛЭП до земли, м
ЛЭП 0,4-1 кВ 0,5 40-50 8-9 6-7
ЛЭП 6-10 кВ 1 50-80 10 6-7
ЛЭП 35 кВ 3 150-200 12 6-7
ЛЭП 110 кВ 4-5 170-250 13-14 6-7
ЛЭП 150 кВ 5,5 200-280 15-16 7-8
ЛЭП 220 кВ 7 250-350 25-30 7-8
ЛЭП 330 кВ 9 300-400 25-30 7,5-8
ЛЭП 500 кВ 10-12 350-450 25-30 8
ЛЭП 750 кВ 14-16 450-750 30-41 10-12
ЛЭП 1150 кВ 12-19 - 33-54 14,5-17,5



< Предыдущая   Следующая >

Высоковольтная линия Какое расстояние между столбами, и площадь вокруг должна быть очищена

Ну, во-первых, если правильно говорить, то не столб, а ОПОРА линии электропередачи (ЛЭП). Иначе, энергетики и другие, грамотные люди, будут смеяться. Во-вторых, расстояние между соседними опорами ЛЭП называют ПРОЛЁТОМ. Пролёт зависит от класса напряжения ЛЭП. ЛЭП 6-10 кВ. 50-80 метров ЛЭП 35 кВ. 150-200 метров ЛЭП 110 кВ. 170-250 метров Охранная зона ЛЭП то же зависит от класса напряжения, а так же от места прокладки линии электропередач (по суше, через водоём и т. п.), Для суши охранная зона в обе стороны от ЛЭП, включая воздушное пространство: 6-10 кВ. 10 метров 35 кВ. 15 метров 110 кВ. 20 метров Кроме того, линии электропередач бывают не только воздушные, но и кабельные. КЛ 110 кВ. или 35 кВ. то же бывают, хотя они не так распространены, как КЛ 6-10 кВ.

Расстояние рассчетное, а площадь ДОЛЖНА быть очищена.

Есть снипы, госты, там всё расписано.

расстояние - чтобы слишком низко провода не провисали. площадь очищать - смотря чем она загрязнена

Напряжение линии то какое?

вам уже выше ответили, я даже сама не знала всего. Знала только что от одного столба к другому должно быть 25 метров. Вот ещё наткнулась на http:// import-kabel.ru/solutions/917/ : <a rel="nofollow" href="https://vk.cc/5FqSre" target="_blank">https://vk.cc/5FqSre</a> производителя разных кабелей.

Такие вопросы должны объяснять специалисты. Когда нам подключали дачный поселок на руках остался договор в котором фигурирует компания "Спецэнергострой". Ребята толковые работы провели качественно и в срок. Нашла их в интернете <a rel="nofollow" href="http://specenstroy.ru" target="_blank">http://specenstroy.ru</a>. Дума они уж точно ответят на все ваши вопросы.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.5.86. На ВЛ может применяться любое расположение проводов на опоре: горизонтальное, вертикальное, смешанное. На ВЛ 35 кВ и выше с расположением проводов в несколько ярусов предпочтительной является схема со смещением проводов соседних ярусов по горизонтали; в районах по гололеду IV и более рекомендуется применять горизонтальное расположение проводов.

2.5.87. Расстояния между проводами ВЛ, а также между проводами и тросами должны выбираться:

1) по условиям работы проводов (тросов) в пролетах согласно 2.5.88-2.5.94;

2) по допустимым изоляционным расстояниям: между проводами согласно 2.5.126; между проводами и элементами опоры согласно 2.5.125;

3) по условиям защиты от грозовых перенапряжений согласно 2.5.120 и 2.5.121;

4) по условиям короны и допустимых уровней радиопомех и акустических шумов согласно гл.1.3, 2.5.81, государственным стандартам, строительным нормам и правилам.

Расстояния между проводами, а также между проводами и тросами выбираются по стрелам провеса, соответствующим габаритному пролету; при этом стрела провеса троса должна быть не более стрелы провеса провода.

В отдельных пролетах (не более 10% общего количества), полученных при расстановке опор и превышающих габаритные пролеты не более чем на 25%, увеличения расстояний, вычисленных для габаритного пролета, не требуется.

Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между проводами и между проводами и тросами согласно указаниям 2.5.88-2.5.90, 2.5.92-2.5.95, 2.5.120 и 2.5.121, при этом допускается не учитывать требования таблиц приложения.

При различии стрел провеса, конструкций проводов и гирлянд изоляторов в разных фазах ВЛ дополнительно должны проверяться расстояния между проводами (тросами) в пролете. Проверка производится при наиболее неблагоприятных статических отклонениях при нормативном ветровом давлении W0, направленном перпендикулярно оси пролета данной ВЛ. При этом расстояния между проводами или проводами и тросами в свету для условий наибольшего рабочего напряжения должны быть не менее указанных в 2.5.125 и 2.5.126.

2.5.88. На ВЛ с поддерживающими гирляндами изоляторов при горизонтальном расположении проводов минимальное расстояние между проводами в пролете определяется по формуле

,

где dгор – расстояние по горизонтали между неотклоненными проводами (для расщепленных проводов – между ближайшими проводами разных фаз), м;

dэл – расстояние согласно 2.5.126 для условий внутренних перенапряжений, м;

Кв – коэффициент, значение которого принимается по табл.2.5.12;

f – наибольшая стрела провеса при высшей температуре или при гололеде без ветра, соответствующая действительному пролету, м;

λ – длина поддерживающей гирлянды изоляторов, м:

для пролета, ограниченного анкерными опорами λ=0;

для пролетов с комбинированными гирляндами изоляторов λ принимается равной ее проекции на вертикальную плоскость;

для пролетов с различной конструкцией гирлянд изоляторов λ принимается равной полусумме длин гирлянд изоляторов смежных опор;

δ – поправка на расстояние между проводами, м, принимается равной 0,25 на ВЛ 35 кВ и 0,5 на ВЛ 110 кВ и выше в пролетах, ограниченных анкерными опорами, в остальных случаях δ=0.

Таблица 2.5.12. Значение коэффициента Кв.

Pwn/PI

0,5

1

2

3

5

7

10 и более

Кв

0,65

0,70

0,73

0,75

0,77

0,775

0,78

Pwn – расчетная ветровая нагрузка на провод согласно 2.5.54, Н;

PI – расчетная нагрузка от веса провода, Н.

Для промежуточных значений Pwn/PI, указанных в табл.2.5.12, Кв определяется линейной интерполяцией.

2.5.89. На ВЛ с поддерживающими гирляндами изоляторов при вертикальном расположении проводов минимальное расстояние между неотклоненными проводами в середине пролета определяется по формуле

,

где dверт – расстояние между неотклоненными проводами (для расщепленных проводов - между ближайшими проводами разноименных фаз) по вертикали, м;

dэл, f, δ, λ – то же, что и в 2.5.88;

Кг – коэффициент, значение которого принимается по табл.2.5.13;

θ – угол наклона прямой, соединяющей точки крепления проводов (тросов), к горизонтали; при углах наклона до 10° допускается принимать cos θ = 1 .

Таблица 2.5.13. Значение коэффициента Кг.

Значение стрел провеса, м Значение коэффициента Кг при отношении Рг.п/РI

0,5

1

2

3

4

5

7

10 и более

Менее 12

0,4

0,7

0,9

1,1

1,2

1,25

1,3

1,4

От 12 до 20

0,5

0,85

1,15

1,4

1,5

1,6

1,75

1,9

Выше 20

0,55

0,95

1,4

1,75

2,0

2,1

2,3

2,4

Рг.п – расчетная гололедная нагрузка на провод, Н/м, определяется по 2.5.55;

РI – то же, что и в 2.5.88.

Для промежуточных значений Рг.п/РI , указанных в табл. 2.5.13, Кг определяется линейной интерполяцией.

2.5.90. На ВЛ с поддерживающими гирляндами изоляторов при смешанном расположении проводов (имеются смещения проводов друг относительно друга как по горизонтали, так и по вертикали) минимальное смещение по горизонтали dгор (при заданном расстоянии между проводами по вертикали) или минимальное расстояние по вертикали dверт (при заданном смещении по горизонтали) определяется в середине пролета в зависимости от наименьших расстояний между проводами ВЛ dгор и dверт, рассчитанных согласно 2.5.88 и 2.5.89 для фактических условий, и принимается в соответствии с табл.2.5.14 (при ) или табл.2.5.15 (при ).

Таблица 2.5.14. Соотношения между горизонтальным и вертикальным смещениями проводов при .

Горизонтальное смещение

0

0,25dгор

0,50dгор

0,75dгор

dгор

Вертикальное расстояние

dверт

0,95 dверт

0,85 dверт

0,65 dверт

0

Таблица 2.5.15. Соотношения между горизонтальным и вертикальным смещениями проводов при .

Вертикальное расстояние

0

0,25dверт

0,50dверт

0,75dверт

dверт

Горизонтальное смещение

dгор

0,95dгор

0,85dгор

0,65dгор

0

Промежуточные значения смещений и расстояний определяются линейной интерполяцией.

Расстояния, определенные по 2.5.88, 2.5.89, 2.5.90, допускается округлять до 0,1 м для стрел провеса до 4 м, до 0,25 м – для стрел провеса 4-12 м и до 0,5 м при стрелах более 12 м.

2.5.91. Выбранные согласно 2.5.89, 2.5.90 расстояния между проводами должны быть также проверены на условия пляски (см. табл.П1-П8 приложения). Из двух расстояний следует принимать наибольшее.

2.5.92. На ВЛ 35 кВ и выше с подвесными изоляторами при непараллельном расположении проводов минимальные расстояния между ними следует определять:

1) в середине пролета – в соответствии с 2.5.88-2.5.91;

2) на опоре: горизонтальные расстояния dгор – согласно 2.5.88 при стреле провеса провода f/16, длине поддерживающей гирлянды изоляторов λ/16 и Кв = 1; вертикальные расстояния dверт – согласно 2.5.89 при стреле провеса f=0 и Кг=1.

Расстояния между проводами ВЛ с металлическими и железобетонными опорами должны также удовлетворять требованиям: на одноцепных опорах – 2.5.125, 2.5.126, на двухцепных опорах – 2.5.95, а на ВЛ с деревянными опорами – требованиям 2.5.123;

3) на расстоянии от опоры 0,25 длины пролета: горизонтальные расстояния dгор определяются интерполяцией расстояния на опоре и в середине пролета; вертикальные расстояния dверт принимаются как для середины пролета.

При изменении взаимного расположения проводов в пролете наименьшее расстояние между проводами определяется линейной интерполяцией минимальных расстояний dгор или dверт, рассчитанных в точках, ограничивающих первую или вторую четверти пролета от опоры, в которой имеется пересечение.

2.5.93. Расстояния между проводами и тросами определяются согласно 2.5.88-2.5.90 дважды: по параметрам провода и параметрам троса, и из двух расстояний выбирается наибольшее. При этом допускается определять расстояния по фазному напряжению ВЛ.

Выбор расстояний между проводами и тросами по условиям пляски производится по стрелам провеса провода при среднегодовой температуре (см. приложение).

При двух и более тросах на ВЛ выбор расстояний между ними производится по параметрам тросов.

2.5.94. На ВЛ 35 кВ и ниже со штыревыми и стержневыми изоляторами при любом расположении проводов расстояние между ними по условиям их сближения в пролете должно быть не менее значений, определенных по формуле, м,

,

где dэл – то же, что и в 2.5.88;

f – стрела провеса при высшей температуре после вытяжки провода в действительном пролете, м.

При f > 2 м расстояние d допускается определять согласно 2.5.88 и 2.5.89 при δ=0.

Расстояние между проводами на опоре и в пролете ВЛЗ независимо от расположения проводов на опоре и района по гололеду должно быть не менее 0,4 м.

2.5.95. На двухцепных опорах расстояние между ближайшими проводами разных цепей по условию работы проводов в пролете должно удовлетворять требованиям 2.5.88-2.5.91, 2.5.96; при этом указанные расстояния должны быть не менее: 2 м – для ВЛ до 20 кВ со штыревыми и 2,5 м с подвесными изоляторами; 2,5 м – для ВЛ 35 кВ со штыревыми и 3 м с подвесными изоляторами; 4 м – для ВЛ 110 кВ; 5 м – для ВЛ 150 кВ; 6 м – для ВЛ 220 кВ; 7 м – для ВЛ 330 кВ; 8,5 м – для ВЛ 500 кВ и 10 м – для ВЛ 750 кВ.

На двухцепных опорах ВЛЗ расстояние между ближайшими проводами разных цепей должно быть не менее 0,6 м для ВЛЗ со штыревыми изоляторами и 1,5 м – с подвесными изоляторами.

2.5.96. Провода ВЛ разных напряжений выше 1 кВ могут быть подвешены на общих опорах.

Допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ при соблюдении следующих условий:

1) ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;

2) провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра должно быть не менее 2 м;

3) крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным.

В сетях до 35 кВ с изолированной нейтралью, имеющих участки совместной подвески с ВЛ более высокого напряжения, электромагнитное и электростатическое влияние последних не должно вызвать смещение нейтрали при нормальном режиме сети более 15% фазного напряжения.

К сетям с заземленной нейтралью, подверженным влиянию ВЛ более высокого напряжения, специальных требований в отношении наведенного напряжения не предъявляется.

Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ 6-20 кВ, а также с проводами ВЛ и ВЛИ* до 1 кВ.

* Здесь и далее ВЛИ - воздушная линия электропередачи с самонесущими изолированными проводами.

Расстояние по вертикали между ближайшими проводами ВЛЗ и ВЛ 6-20 кВ на общей опоре и в пролете при температуре плюс 15 °С без ветра должно быть не менее 1,5 м.

При подвеске на общих опорах проводов ВЛЗ 6-20 кВ и ВЛ до 1 кВ или ВЛИ должны соблюдаться следующие требования:

1) ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;

2) провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;

3) расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре плюс 15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м – для ВЛ;

4) крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным.

2.5.220-2.5.230. Пересечение и сближение ВЛ между собой

Электролаборатория » Вопросы и ответы » ПУЭ 7 издание » 2.5.220-2.5.230. Пересечение и сближение ВЛ между собой

Пересечение и сближение ВЛ между собой

  2.5.220. Угол пересечения ВЛ (ВЛЗ) выше 1 кВ между собой и с ВЛ (ВЛИ) до 1 кВ не нормируется.

2.5.221. Место пересечения должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней (пересекающей) ВЛ по горизонтали и от проводов верхней (пересекающей) ВЛ до опор нижней (пересекаемой) ВЛ в свету должны быть не менее приведенных в табл. 2.5.23, а также не менее 1,5 м для ВЛЗ и 0,5 м для ВЛИ.

 Таблица 2.5.23.Наименьшее расстояние между проводами и опорами пересекающихся ВЛ

Напряжение ВЛ, кВ

Наименьшее расстояние от проводов до ближайшей части опоры, м

при наибольшем отклонении проводов

при неотклоненном положении проводов

До 330

3

6

500

4

10

750

6

15

Допускается выполнение пересечений ВЛ и ВЛЗ между собой и с ВЛ (ВЛИ) до 1 кВ на общей опоре.

2.5.222. Опоры ВЛ 500-750 кВ, ограничивающие пролет пересечения с ВЛ 500-750 кВ, должны быть анкерного типа.
Пересечения ВЛ 500-750 кВ с ВЛ 330 кВ и ниже, а также ВЛ 330 кВ и ниже между собой допускается осуществлять в пролетах, ограниченных как промежуточными, так и анкерными опорами.
Одностоечные деревянные опоры пересекающей ВЛ, ограничивающие пролет пересечения, как правило, должны быть с железобетонными приставками. Допускается применение одностоечных деревянных опор без приставок и, как исключение, повышенных деревянных опор с деревянными приставками.

2.5.223. При пересечении ВЛ 500-750 кВ с ВЛ 6-20 кВ и ВЛ (ВЛИ) до 1 кВ опоры пересекаемых ВЛ, ограничивающие пролет пересечения, должны быть анкерного типа, провода пересекаемых ВЛ в пролете пересечения должны быть:
сталеалюминиевыми площадью сечения не менее 70 мм2 по алюминию - для ВЛ 6-20 кВ;
сталеалюминиевыми площадью сечения по алюминию не менее 70 мм2 или из термоупроченного алюминиевого сплава площадью сечения не менее 70 мм2 - для ВЛЗ 6-20 кВ;
алюминиевыми площадью сечения не менее 50 мм2 - для ВЛ до 1 кВ;
жгут СИП без несущего нулевого провода с площадью сечения фазной жилы не менее 25 мм2 или с несущим проводом из термообработанного алюминиевого сплава площадью сечения не менее 50 мм2.
Провода в пролетах пересечений должны крепиться на опорах с помощью:
подвесных стеклянных изоляторов - для ВЛ (ВЛЗ) 6-20 кВ;
штыревых изоляторов с двойным креплением к ним - для ВЛ до 1 кВ;
натяжных анкерных зажимов - для ВЛИ.

2.5.224. На промежуточных опорах пересекающей ВЛ с поддерживающими гирляндами изоляторов провода должны быть подвешены в глухих зажимах, а на опорах со штыревыми изоляторами должно применяться двойное крепление провода.
На промежуточных опорах существующей ВЛ 750 кВ, ограничивающих пролет пересечения с вновь сооружаемыми под ней ВЛ до 330 кВ, а также на существующих ВЛ до 500 кВ при площади сечения алюминиевой части проводов 300 мм2 и более при сооружении под ними других ВЛ допускается оставлять зажимы с ограниченной прочностью заделки и выпадающие зажимы.

2.5.225. Провода ВЛ более высокого напряжения, как правило, должны быть расположены выше проводов пересекаемых ВЛ более низкого напряжения. Допускается, как исключение, прохождение ВЛ 35 кВ и выше с проводами площадью сечения алюминиевой части 120 мм2 и более над проводами ВЛ более высокого напряжения, но не выше 220 кВ.* При этом прохождение ВЛ более низкого напряжения над проводами двухцепных ВЛ более высокого напряжения не допускается.

___________________
* В городах и поселках городского типа допускается прохождение ВЛИ или ВЛ с изолированными проводами напряжением до 1 кВ над проводами ВЛ напряжением до 20 кВ.

  2.5.226. Пересечение ВЛ 35-500 кВ с двухцепными ВЛ тех же напряжений, служащими для электроснабжения потребителей, не имеющих резервного питания, или с двухцепными ВЛ, цепи которых являются взаиморезервирующими, должно, как правило, осуществляться в разных пролетах пересекающей ВЛ, разделенных анкерной опорой. Пересечение ВЛ 750 кВ с такими ВЛ допускается выполнять в одном пролете, ограниченном как анкерными, так и промежуточными опорами.
На участках стесненной трассы пересечение ВЛ с проводами площадью сечения алюминиевой части 120 мм2 и более с двухцепными ВЛ допускается осуществлять в одном пролете пересекающей ВЛ, ограниченном промежуточными опорами. При этом на опорах, ограничивающих пролет пересечения, должны быть применены двухцепные поддерживающие гирлянды изоляторов с раздельным креплением цепей к опоре.

2.5.227. Наименьшие расстояния между ближайшими проводами (или проводами и тросами) пересекающихся ВЛ должны приниматься не менее приведенных в табл. 2.5.24 при температуре воздуха плюс 15 °С без ветра.
Для промежуточных длин пролетов соответствующие расстояния определяются линейной интерполяцией.
Расстояние между ближайшими проводами пересекающей и пересекаемой ВЛ 6-20 кВ при условии, что хотя бы одна из них выполнена с защищенными проводами, при температуре плюс 15 °С без ветра должно быть не менее 1,5 м.

 Таблица 2.5.24.Наименьшее расстояние между проводами или проводами и тросами пересекающихся ВЛ на металлических и железобетонных опорах, а также на деревянных опорах при наличии грозозащитных устройств

Длина пролета пересекающей ВЛ, м

Наименьшее расстояние, м, при расстоянии от места пересечения

до ближайшей опоры ВЛ, м

30

50

70

100

120

150

При пересечении ВЛ 750 кВ между собой и с ВЛ более низкого напряжения

До 200

6,5

6,5

6,5

7,0

-

-

300

6,5

6,5

7,0

7,5

8,0

8,5

450

6,5

7,0

7,5

8,0

8,5

9,0

500

7,0

7,5

8,0

8,5

9,0

9,5

При пересечении ВЛ 500-330 кВ между собой и с ВЛ более низкого напряжения

До 200

5,0

5,0

5,0

5,5

-

-

300

5,0

5,0

5,5

6,0

6,5

7,0

450

5,0

5,5

6,0

7,0

7,5

8,0

При пересечении ВЛ 220-150 кВ между собой и с ВЛ более низкого напряжения

До 200

4

4

4

4

-

-

300

4

4

4

4,5

5

5,5

450

4

4

5

6

6,5

7

При пересечении ВЛ 110-20 кВ между собой и с ВЛ более низкого напряжения

До 200

3

3

3

4

-

-

300

3

3

4

4,5

5

-

При пересечении ВЛ 10 кВ между собой и с ВЛ более низкого напряжения

До 100

2

2

-

-

-

-

150

2

2,5

2,5

-

-

-

Расстояние по вертикали между ближайшими проводами пересекающей ВЛЗ и пересекаемой ВЛИ при температуре воздуха плюс 15 °С без ветра должно быть не менее 1 м.
Допускается сохранение опор пересекаемых ВЛ до 110 кВ под проводами пересекающих ВЛ до 500 кВ, если расстояние по вертикали от проводов пересекающей ВЛ до верха опоры пересекаемой ВЛ на 4 м больше значений, приведенных в табл. 2.5.24.
Допускается сохранение опор пересекаемых ВЛ до 150 кВ под проводами пересекающих ВЛ 750 кВ, если расстояние по вертикали от проводов ВЛ 750 кВ до верха опоры пересекаемой ВЛ не менее 12 м при высшей температуре воздуха.

2.5.228. Расстояния между ближайшими проводами (или между проводами и тросами) пересекающихся ВЛ 35 кВ и выше подлежат дополнительной проверке на условия отклонения проводов (тросов) одной из пересекающихся ВЛ в пролете пересечения при ветровом давлении согласно 2.5.56, направленном перпендикулярно оси пролета данной ВЛ, и неотклоненном положении провода (троса) другой. При этом расстояния между проводами и тросами или проводами должны быть не менее указанных в табл. 2.5.17 или 2.5.18 для условий наибольшего рабочего напряжения, температура воздуха для неотклоненных проводов принимается по 2.5.51.

2.5.229. На ВЛ с деревянными опорами, не защищенных тросами, на опорах, ограничивающих пролеты пересечения, должны устанавливаться защитные аппараты на обеих пересекающихся ВЛ. Расстояния между проводами пересекающихся ВЛ должны быть не менее приведенных в табл. 2.5.24.
На опорах ВЛ 35 кВ и ниже при пересечении их с ВЛ 750 кВ и ниже допускается применять ИП. При этом для ВЛ 35 кВ должно быть предусмотрено автоматическое повторное включение. Искровые промежутки на одностоечных и А-образных опорах с деревянными траверсами выполняются в виде одного заземляющего спуска и заканчиваются бандажами на расстоянии 75 см (по дереву) от точки крепления нижнего изолятора. На П- и АП-образных опорах заземляющие спуски прокладываются по двум стойкам опор до траверсы.
На ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.
Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет более 40 м, допускается защитные аппараты не устанавливать, а заземление деталей крепления проводов на опорах ВЛ 35 кВ и выше не требуется.
Установка защитных аппаратов на опорах пересечения не требуется:
для ВЛ с металлическими и железобетонными опорами;
для ВЛ с деревянными опорами при расстояниях между проводами пересекающихся ВЛ, не менее: 9 м - при напряжении 750 кВ; 7 м - при напряжении 330-500 кВ; 6 м - при напряжении 150-220 кВ; 5 м - при напряжении 35-110 кВ; 4 м - при напряжении до 20 кВ.
Сопротивления заземляющих устройств деревянных опор с защитными аппаратами должны приниматься в соответствии с табл. 2.5.19.

2.5.230. При параллельном следовании и сближении ВЛ одного напряжения между собой или с ВЛ других напряжений расстояния по горизонтали должны быть не менее приведенных в табл. 2.5.25 и приниматься по ВЛ более высокого напряжения. Указанные расстояния подлежат дополнительной проверке:
1) на непревышение смещения нейтрали более 15 % фазного напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за счет электромагнитного и электростатического влияния ВЛ более высокого напряжения;
2) на исключение возможности развития в отключенном положении ВЛ 500-750 кВ, оборудованных компенсирующими устройствами (шунтирующими реакторами, синхронными или тиристорными статическими компенсаторами и др.), резонансных перенапряжений. Степень компенсации рабочей емкости линии, расстояния между осями ВЛ и длины участков сближений должны определяться расчетами.



Таблица 2.5.25.Наименьшее расстояние по горизонтали между ВЛ

Участки ВЛ и расстояния

Наименьшее расстояние, м, при напряжении ВЛ, кВ

До 20

35

110

150

220

330

500

750

ВЛЗ

Участки нестесненной трассы, между осями ВЛ

Высота наиболее высокой опоры*

3

Участки стесненной трассы, подходы к подстанциям:



















между крайними проводами в неотклоненном положении;

2,5

4

5

6

7

10

15

20**

2

от отклоненных проводов одной ВЛ до ближайших частей опор другой ВЛ

2

4

4

5

6

8

10

10

2

* Не менее 50 м для ВЛ 500 кВ и не менее 75 м для ВЛ 750 кВ.
** Для двух и более ВЛ 750 кВ фазировка смежных крайних фаз должна быть разноименной.









Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
