Раздел 2. Канализация электроэнергии
Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ
Расположение проводов и тросов и расстояния между ними
2.5.86. На ВЛ может применяться любое расположение проводов на опоре: горизонтальное, вертикальное, смешанное. На ВЛ 35 кВ и выше с расположением проводов в несколько ярусов предпочтительной является схема со смещением проводов соседних ярусов по горизонтали; в районах по гололеду IV и более рекомендуется применять горизонтальное расположение проводов.
2.5.87. Расстояния между проводами ВЛ, а также между проводами и тросами должны выбираться:
1) по условиям работы проводов (тросов) в пролетах согласно 2.5.88-2.5.94;
2) по допустимым изоляционным расстояниям: между проводами согласно 2.
5.126; между проводами и элементами опоры согласно 2.5.125;
3) по условиям защиты от грозовых перенапряжений согласно 2.5.120 и 2.5.121;
4) по условиям короны и допустимых уровней радиопомех и акустических шумов согласно гл.1.3, 2.5.81, государственным стандартам, строительным нормам и правилам.
Расстояния между проводами, а также между проводами и тросами выбираются по стрелам провеса, соответствующим габаритному пролету; при этом стрела провеса троса должна быть не более стрелы провеса провода.
В отдельных пролетах (не более 10% общего количества), полученных при расстановке опор и превышающих габаритные пролеты не более чем на 25%, увеличения расстояний, вычисленных для габаритного пролета, не требуется.
Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между проводами и между проводами и тросами согласно указаниям 2.5.88-2.5.90, 2.5.92-2.5.95, 2.5.120 и 2.5.121, при этом допускается не учитывать требования таблиц приложения.
При различии стрел провеса, конструкций проводов и гирлянд изоляторов в разных фазах ВЛ дополнительно должны проверяться расстояния между проводами (тросами) в пролете. Проверка производится при наиболее неблагоприятных статических отклонениях при нормативном ветровом давлении W0, направленном перпендикулярно оси пролета данной ВЛ. При этом расстояния между проводами или проводами и тросами в свету для условий наибольшего рабочего напряжения должны быть не менее указанных в 2.5.125 и 2.5.126.
2.5.88. На ВЛ с поддерживающими гирляндами изоляторов при горизонтальном расположении проводов минимальное расстояние между проводами в пролете определяется по формуле
где dгор – расстояние по горизонтали между неотклоненными проводами (для расщепленных проводов – между ближайшими проводами разных фаз), м;
dэл – расстояние согласно 2.5.126 для условий внутренних перенапряжений, м;
Кв – коэффициент, значение которого принимается по табл.
f – наибольшая стрела провеса при высшей температуре или при гололеде без ветра, соответствующая действительному пролету, м;
λ – длина поддерживающей гирлянды изоляторов, м:
для пролета, ограниченного анкерными опорами λ=0;
для пролетов с комбинированными гирляндами изоляторов λ принимается равной ее проекции на вертикальную плоскость;
для пролетов с различной конструкцией гирлянд изоляторов λ принимается равной полусумме длин гирлянд изоляторов смежных опор;
δ – поправка на расстояние между проводами, м, принимается равной 0,25 на ВЛ 35 кВ и 0,5 на ВЛ 110 кВ и выше в пролетах, ограниченных анкерными опорами, в остальных случаях δ=0.
Таблица 2.5.12. Значение коэффициента Кв.
Pwn/PI | 0,5 | 1 | 2 | 3 | 5 | 7 | 10 и более |
|---|---|---|---|---|---|---|---|
Кв | 0,65 | 0,70 | 0,73 | 0,75 | 0,77 | 0,775 | 0,78 |
Pwn – расчетная ветровая нагрузка на провод согласно 2.
5.54, Н;
PI – расчетная нагрузка от веса провода, Н.
Для промежуточных значений Pwn/PI, указанных в табл.2.5.12, Кв определяется линейной интерполяцией.
2.5.89. На ВЛ с поддерживающими гирляндами изоляторов при вертикальном расположении проводов минимальное расстояние между неотклоненными проводами в середине пролета определяется по формуле
где dверт – расстояние между неотклоненными проводами (для расщепленных проводов — между ближайшими проводами разноименных фаз) по вертикали, м;
dэл, f, δ, λ – то же, что и в 2.5.88;
Кг – коэффициент, значение которого принимается по табл.2.5.13;
θ – угол наклона прямой, соединяющей точки крепления проводов (тросов), к горизонтали; при углах наклона до 10° допускается принимать cos θ = 1 .
Таблица 2.5.13. Значение коэффициента Кг.
| Значение стрел провеса, м | Значение коэффициента Кг при отношении Р г.п/РI | |||||||
|---|---|---|---|---|---|---|---|---|
0,5 | 1 | 2 | 3 | 4 | 5 | 7 | 10 и более | |
Менее 12 | 0,4 | 0,7 | 0,9 | 1,1 | 1,2 | 1,25 | 1,3 | 1,4 |
От 12 до 20 | 0,5 | 0,85 | 1,15 | 1,4 | 1,5 | 1,6 | 1,75 | 1,9 |
Выше 20 | 0,55 | 0,95 | 1,4 | 1,75 | 2,0 | 2,1 | 2,3 | 2,4 |
Рг.
РI – то же, что и в 2.5.88.
Для промежуточных значений Рг.п/РI , указанных в табл. 2.5.13, Кг определяется линейной интерполяцией.
2.5.90. На ВЛ с поддерживающими гирляндами изоляторов при смешанном расположении проводов (имеются смещения проводов друг относительно друга как по горизонтали, так и по вертикали) минимальное смещение по горизонтали dгор (при заданном расстоянии между проводами по вертикали) или минимальное расстояние по вертикали dверт (при заданном смещении по горизонтали) определяется в середине пролета в зависимости от наименьших расстояний между проводами ВЛ dгор и dверт, рассчитанных согласно 2.5.88 и 2.5.89 для фактических условий, и принимается в соответствии с табл.2.5.14 (при d гор < dверт) или табл.
2.5.15 (при dгор > dверт).
Таблица 2.5.14. Соотношения между горизонтальным и вертикальным смещениями проводов при dгор < dверт.
Горизонтальное смещение | 0 | 0,25dгор | 0,50dгор | 0,75dгор | dгор |
|---|---|---|---|---|---|
Вертикальное расстояние | dверт | 0,95 dверт | 0,85 dверт | 0,65 dверт | 0 |
Таблица 2.5.15. Соотношения между горизонтальным и вертикальным смещениями проводов при
Вертикальное расстояние | 0 | 0,25dверт | 0,50dверт | 0,75dверт | dверт |
|---|---|---|---|---|---|
Горизонтальное смещение | dгор | 0,95dгор | 0,85dгор | 0,65dгор | 0 |
Промежуточные значения смещений и расстояний определяются линейной интерполяцией.
Расстояния, определенные по 2.5.88, 2.5.89, 2.5.90, допускается округлять до 0,1 м для стрел провеса до 4 м, до 0,25 м – для стрел провеса 4-12 м и до 0,5 м при стрелах более 12 м.
2.5.91. Выбранные согласно 2.5.89, 2.5.90 расстояния между проводами должны быть также проверены на условия пляски (см. табл.П1-П8 приложения). Из двух расстояний следует принимать наибольшее.
2.5.92. На ВЛ 35 кВ и выше с подвесными изоляторами при непараллельном расположении проводов минимальные расстояния между ними следует определять:
1) в середине пролета – в соответствии с 2.5.88-2.5.91;
2) на опоре: горизонтальные расстояния dгор – согласно 2.5.88 при стреле провеса провода f/16, длине поддерживающей гирлянды изоляторов λ/16 и Кв = 1; вертикальные расстояния dверт – согласно 2.5.89 при стреле провеса f=0 и Кг=1.
Расстояния между проводами ВЛ с металлическими и железобетонными опорами должны также удовлетворять требованиям: на одноцепных опорах – 2.
3) на расстоянии от опоры 0,25 длины пролета: горизонтальные расстояния dгор определяются интерполяцией расстояния на опоре и в середине пролета; вертикальные расстояния dверт принимаются как для середины пролета.
При изменении взаимного расположения проводов в пролете наименьшее расстояние между проводами определяется линейной интерполяцией минимальных расстояний dгор или dверт, рассчитанных в точках, ограничивающих первую или вторую четверти пролета от опоры, в которой имеется пересечение.
2.5.93. Расстояния между проводами и тросами определяются согласно 2.5.88-2.5.90 дважды: по параметрам провода и параметрам троса, и из двух расстояний выбирается наибольшее. При этом допускается определять расстояния по фазному напряжению ВЛ.
Выбор расстояний между проводами и тросами по условиям пляски производится по стрелам провеса провода при среднегодовой температуре (см.
приложение).
При двух и более тросах на ВЛ выбор расстояний между ними производится по параметрам тросов.
2.5.94. На ВЛ 35 кВ и ниже со штыревыми и стержневыми изоляторами при любом расположении проводов расстояние между ними по условиям их сближения в пролете должно быть не менее значений, определенных по формуле, м,
где dэл – то же, что и в 2.5.88;
f – стрела провеса при высшей температуре после вытяжки провода в действительном пролете, м.
При f > 2 м расстояние d допускается определять согласно 2.5.88 и 2.5.89 при δ=0.

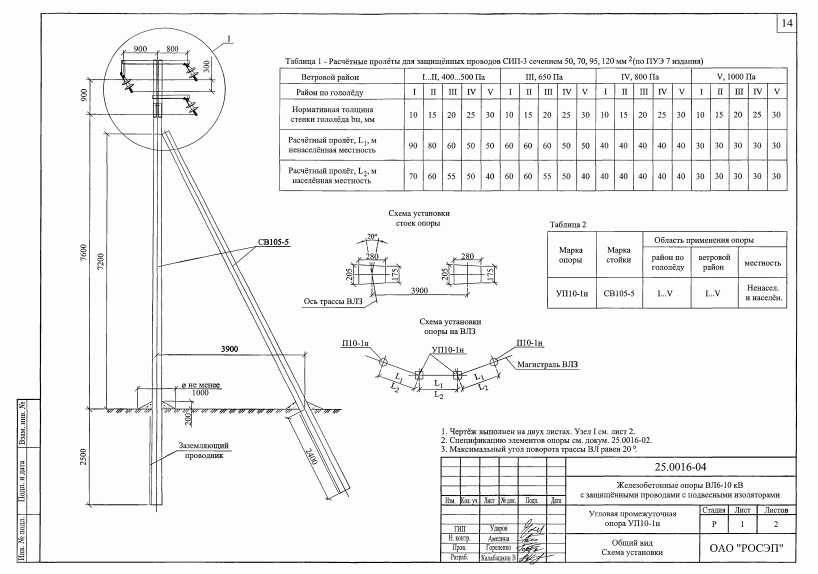

Расстояние между проводами на опоре и в пролете ВЛЗ независимо от расположения проводов на опоре и района по гололеду должно быть не менее 0,4 м.
2.5.95. На двухцепных опорах расстояние между ближайшими проводами разных цепей по условию работы проводов в пролете должно удовлетворять требованиям 2.5.88-2.5.91, 2.5.96; при этом указанные расстояния должны быть не менее: 2 м – для ВЛ до 20 кВ со штыревыми и 2,5 м с подвесными изоляторами; 2,5 м – для ВЛ 35 кВ со штыревыми и 3 м с подвесными изоляторами; 4 м – для ВЛ 110 кВ; 5 м – для ВЛ 150 кВ; 6 м – для ВЛ 220 кВ; 7 м – для ВЛ 330 кВ; 8,5 м – для ВЛ 500 кВ и 10 м – для ВЛ 750 кВ.
На двухцепных опорах ВЛЗ расстояние между ближайшими проводами разных цепей должно быть не менее 0,6 м для ВЛЗ со штыревыми изоляторами и 1,5 м – с подвесными изоляторами.
2.5.96. Провода ВЛ разных напряжений выше 1 кВ могут быть подвешены на общих опорах.
Допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ при соблюдении следующих условий:
1) ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;
2) провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра должно быть не менее 2 м;
3) крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным.
В сетях до 35 кВ с изолированной нейтралью, имеющих участки совместной подвески с ВЛ более высокого напряжения, электромагнитное и электростатическое влияние последних не должно вызвать смещение нейтрали при нормальном режиме сети более 15% фазного напряжения.
К сетям с заземленной нейтралью, подверженным влиянию ВЛ более высокого напряжения, специальных требований в отношении наведенного напряжения не предъявляется.
Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ 6-20 кВ, а также с проводами ВЛ и ВЛИ* до 1 кВ.
* Здесь и далее ВЛИ — воздушная линия электропередачи с самонесущими изолированными проводами.
Расстояние по вертикали между ближайшими проводами ВЛЗ и ВЛ 6-20 кВ на общей опоре и в пролете при температуре плюс 15 °С без ветра должно быть не менее 1,5 м.
При подвеске на общих опорах проводов ВЛЗ 6-20 кВ и ВЛ до 1 кВ или ВЛИ должны соблюдаться следующие требования:
1) ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;
2) провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;
3) расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре плюс 15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м – для ВЛ;
4) крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным.
