Расстояние от кабеля до фундамента: 20 нормативных требований по прокладке кабелей в земле

20 нормативных требований по прокладке кабелей в земле

17 марта 2013 k-igor

При проектировании  кабельных трасс (комплект чертежей ЭК) нужно учитывать ряд нормативных требований и норм. Все требования можно разделить на две группы: требования при параллельной прокладке и требования при пересечениях с другими инженерными сетями.

Требования при параллельной прокладке:

1 Расстояние от кабеля до фундаментов здания должно быть не менее 0,6м.

2 Расстояние между параллельными контрольными кабеля не нормируется.

3 Расстояние между силовыми кабелями до 10кВ, а также между ними и контрольными кабелями должно быть не менее 100мм.

4 Расстояние между силовыми кабелями до 20-35кВ, а также между ними и другими кабелями должно быть не менее 250мм.

5 Расстояние между кабелями, эксплуатируемыми разными организациями, а также между силовыми кабелями  и кабелями связи должно быть не менее

500мм.

6 Расстояние от кабелей до газопроводов высокого давление, а также теплопроводов должно быть не менее 2м.

7 Расстояние  от кабелей до других трубопроводов должно быть не менее 1м.

8 Расстояние от кабельной линии до оси пути не электрофицированной железной дороги должно быть не менее 3,25м.

9 Расстояние от кабеля до оси пути электрофицированной железной дороги должно быть не менее 10,75м.

10 Расстояние от кабеля до оси трамвайного пути должно быть не менее 2,75м.

11 Расстояние от КЛ до бровки автомобильной дороги категории I и II должно быть не менее 1м или не менее 1,5м от бордюрного камня

12 Расстояние от кабеля до проекции крайнего провода ВЛ 110кВ и выше должно быть не менее 10м.

13 Расстояние от кабельной линии до заземлителей опор и заземленнных частей ВЛ 1-35кВ должно быть не менее

5м, а при напряжениях выше 110кВ – не менее 10м.

14 Расстояние от кабеля до опоры ВЛ до 1кВ должно быть не менее 1м.

15 Расстояние от кабельных линий до стволов деревьев должно быть не менее 2м, до кустарников – не менее 0,75м.

Требования при пересечениях:

16 Расстояние между кабелями разных линий должно быть не менее 0,5м.

17 Расстояние между кабелем и трубопроводом должно быть не менее 0,5м.

18 Расстояние между кабелем и перекрытием теплопровода должно быть не менее 0,5м.

19 Расстояние между кабелем и полотном железной или автомобильной дороги должно быть не менее 1м.

20 Расстояние от кабеля до ближайшей стрелки электрифицированной (на постоянном токе) железной дороги должно быть не менее

10м, а до ближайшей стрелки трамвайного пути не менее 3м.

В стесненных условиях расстояния могут быть уменьшены.

Нормативные документы по прокладке кабелей в земле:

1 Правила устройства электроустановок.

2 Арх. №1.105.03тм (Прокладка силовых кабелей напряжением до 10кВ в траншеях) РБ.

3 A5-92 (Прокладка кабелей напряжением до 35кВ в траншеях. Выпуск 1) РФ.

Советую почитать:

Расстояние от подземных сетей до фундаментов » Архитектурная мастерская

Архитектурная мастерская » Заметки архитектора » Нормы и правила » Расстояние от подземных сетей до фундаментов

Определяется согласно СП 42.13330.2011 в таблице 15

Инженерные сети	Расстояние, м, по горизонтали (в свету) от подземных сетей до
	фундамен- тов зданий и сооруже- ний	фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог	оси крайнего пути		бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)	наружной бровки кювета или подошвы насыпи дороги	фундаментов опор воздушных линий электропередачи напряжением
			железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки	железных дорог колеи 750 мм и трамвая			до 1 кВ наружного освещения, контактной сети трамваев и троллейбусов	св. 1 до 35 кВ	св. 35 до 110 кВ и выше
Водопровод и напорная канализация	5	3	4	2,8	2	1	1	2	3
Самотечная канализация (бытовая и дождевая)	3	1,5	4	2,8	1,5	1	1	2	3
Дренаж	3	1	4	2,8	1,5	1	1	2	3
Сопутствующий дренаж	0,4	0,4	0,4	0	0,4	—	—	—	—
Тепловые сети: от наружной стенки канала, тоннеля	2 (см. прим. 3)	1,5	4	2,8	1,5	1	1	2	3
от оболочки бесканальной прокладки	5	1,5	4	2,8	1,5	1	1	2	3
Кабели силовые всех напряжений и кабели связи	0,6	0,5	3,2	2,8	1,5	1	0,5*	5*	10*
Каналы, коммуникаци- онные тоннели	2	1,5	4	2,8	1,5	1	1	2	3*
Наружные пневмомусо- ропроводы	2	1	3,8	2,8	1,5	1	1	3	5

* Относится только к расстояниям от силовых кабелей.

Примечания

1. Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
4. Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

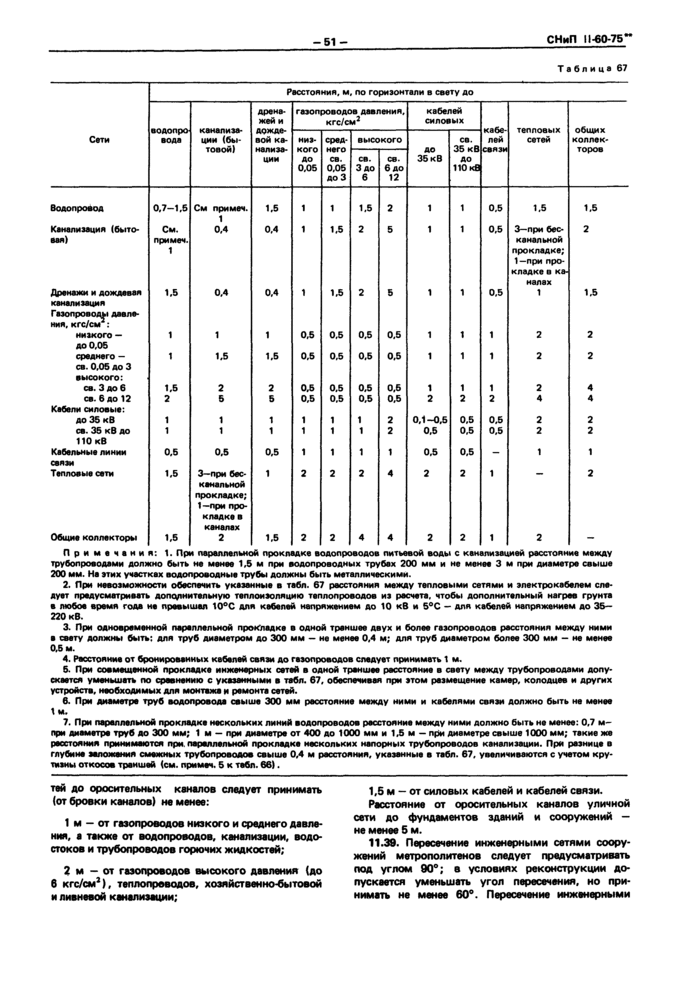

Ранее определяли согласно СНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.

Меры безопасности при использовании проводов и кабелей-Henan Sanheng Cable Co., Ltd

Кабель обычно представляет собой тросообразный кабель, состоящий из нескольких или нескольких наборов проводов (не менее двух в каждой группе). Каждый набор проводов изолирован друг от друга и часто скручивается вокруг центра. Весь внешний хлеб имеет высоту. Утепленная накладка. Множественно устанавливается в воздухе или под землей, под водой, для телекоммуникаций или передачи электроэнергии. Кабели можно разделить на силовые кабели, кабели связи и кабели управления в зависимости от их использования. Затем, при использовании кабеля, есть ли какие-либо требования безопасности? ? ? Его меры защиты заключаются в том, как хранить конкретный контент следующим образом:

Требования безопасности

1. При пересечении кабельных линий кабель высокого напряжения должен находиться ниже кабеля низкого напряжения. Минимально допустимое расстояние составляет 0,25 м, если один из кабелей защищен трубой или отделен перегородкой в ​​пределах 1 м от пересечения.

Меры безопасности при использовании проводов и кабелей

2. При прокладке кабеля вблизи или пересечении с тепловой трубой при наличии изоляции минимальное расстояние между параллелью и крестом составляет 0,5 м и 0,25 м соответственно.

3. Когда кабель пересекает железную дорогу или дорогу, он должен быть защищен трубой. Защитная труба должна выступать на 2 метра от гусеницы или дорожного покрытия.

4. Расстояние между кабелем и фундаментом здания должно быть таким, чтобы кабель был зарыт за пределами разбрызгиваемой воды здания; при вводе кабеля в здание он должен быть защищен трубой, а защитная труба также должна находиться вне рассеянной воды здания.

5. Расстояние между кабелем, непосредственно закопанным в землю, и заземлением общего заземляющего устройства должно составлять 0,25~0,5 метра; глубина закапывания кабеля непосредственно в землю должна быть не менее 0,7 м, и его следует закапывать под слой мерзлого грунта.

Меры безопасности при использовании проводов и кабелей

Защита

В связи с бурным развитием проекта подземной прокладки силового кабеля и повышением требований к защите кабеля кабельная защитная муфта изготавливается из полиэтилена ПЭ и высококачественной стальной трубы через пескоструйная и дробеструйная очистка, погружение или покрытие и отверждение. Создано. Это наиболее часто используемая электроизоляционная трубка для защиты проводов и кабелей. Поскольку он обладает хорошими изоляционными характеристиками, высокой химической стабильностью, отсутствием ржавчины и старения, его можно широко использовать для адаптации к суровым условиям.

Защита кабеля с помощью защитного рукава обеспечивает следующие преимущества:

1, хорошая коррозионная стойкость, длительный срок службы, возможность использования во влажной засоленной почве.

2, огнестойкий, хорошая термостойкость, может длительное время использоваться при 130°С без деформации, не горит при пожаре.

3, высокая прочность и высокая жесткость. Его можно использовать непосредственно под проезжей частью без необходимости добавления бетонного защитного слоя.

4. Защитная втулка кабеля обладает определенной гибкостью, будь то труба или фитинг, и может противостоять повреждениям, вызванным внешним сильным давлением и осадкой фундамента.

5, обладает хорошей устойчивостью к внешним помехам.

6, внутренняя стенка гладкая, не царапает кабель. В конструкции используется штепсельное соединение для легкой установки и подключения. Резиновое уплотнительное кольцо на стыке не только адаптируется к тепловому расширению и сжатию, но и предотвращает попадание глинистого песка.

Способ хранения

Если кабель будет храниться в течение длительного времени, следует принять во внимание следующие соображения в зависимости от расположения кабеля:

1, под крышей. Стандартный кабель LAN можно использовать только в том случае, если кабель не подвергается прямому воздействию солнечных лучей или высокой температуры. Рекомендуется использовать трубу.

2, наружная стенка. Избегайте попадания на стену прямых солнечных лучей и повреждений человеком.

3, в трубопроводе (пластиковом или металлическом). Например, в трубопроводе обратите внимание на повреждение пластиковой трубы и теплопроводность металлической трубы.

4, подвесной / подвесной кабель. Учитывая провисание и давление кабеля, какой тип связывания предполагается использовать, подвергается ли кабель прямому воздействию солнечных лучей.

5, прокладка непосредственно в подземной кабельной траншее, эта среда является наименьшей зоной контроля. Кабельные траншеи следует регулярно проверять на предмет сухости или влажности.

6, подземные трубопроводы. Для облегчения будущих обновлений, замены кабеля и изоляции от поверхностного давления и окружающей среды, изоляция вспомогательного трубопровода, вспомогательный трубопровод является лучшим методом. Но не ждите, что трубопровод останется сухим навсегда, что повлияет на выбор типа кабеля.

Компания Henan Sanheng Cable Co., Ltd, основанная в 2000 году, уже почти 20 лет является одним из ведущих производителей проводов и кабелей в кабельно-проводниковой промышленности Китая. компания имеет более

5 производственных линий

.

Производственный кабель можно разделить на более чем 50 разновидностей и подразделить на 1000 спецификаций. Все продукты прошли национальную сертификацию, такую ​​как обязательная сертификация Китая, сертификация bv, нигерийский сертификат SONCAP, национальная промышленная сертификация Китая и т. д. Китайская национальная лицензия на промышленное производство и т. д. Компания также имеет возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и т. д.
Если вы хотите купить провода и кабели, вы можете обратиться к персоналу службы поддержки клиентов, и мы свяжемся с вами в ближайшее время.

• 600 1000 В CU Силовой кабель с изоляцией из сшитого полиэтилена

  Проводник: неизолированный медный проводник класса 1/2 (твердый)

  Изоляция: XLPE Compound

  Цвет изоляции: красный, синий, серый, желтый/зеленый или по запросу

• Кабель питания AL XLPE 600-1000 В

  3500 В: неизолированный алюминиевый провод класса 1/2 (твердый)

  Изоляция: XLPE Compound

  Цвет изоляции: красный, синий, серый, желтый/зеленый или по запросу

• Гибкий силовой кабель 600-1000 В

  Проводник: неизолированный медный провод класса 5 (гибкий)

  Изоляция: поливинилхлоридный компаунд

  Цвет изоляции: красный, синий, серый, желтый/зеленый или по запросу

• Бронированный кабель SWA 600-1000 В

  Проводник: неизолированный медный проводник класса 1/2 (твердый)

  Изоляция: XLPE Compound

  Цвет изоляции: красный, синий, серый, желтый/зеленый или по запросу

Меры безопасности при использовании проводов и кабелей-Henan Sanheng Industrial Co.

, Ltd

Трос обычно представляет собой канатообразный трос, изготовленный путем скручивания нескольких или нескольких наборов проводов (не менее двух в каждой группе). Каждый набор проводов изолирован друг от друга и часто скручивается вокруг центра. Весь хлеб имеет высоту. Изоляционное покрытие. Они устанавливаются в воздухе или устанавливаются под землей и под водой для телекоммуникаций или передачи электроэнергии. Кабели можно разделить на силовые кабели, кабели связи и кабели управления в зависимости от их использования. Итак, когда используется кабель, существуют ли какие-либо требования безопасности? Какова его мера защиты? Как хранить? Подробности следующие:

Требования безопасности

1. Когда кабели пересекаются друг с другом, кабель высокого напряжения должен находиться под кабелем низкого напряжения. Если один из кабелей защищен трубой в пределах 1 м до и после пересечения или отделен перегородкой, минимально допустимое расстояние составляет 0,25 м.

Меры безопасности при использовании провода и кабеля

2. При сближении или пересечении кабеля с тепловой трубой минимальное расстояние между параллельным и перекрестным кабелем составляет 0,5 м и 0,25 м соответственно при наличии мер по теплоизоляции.

3. Трубы должны быть защищены при пересечении с железными или автомобильными дорогами. Защитные трубы должны выходить за пределы трассы или дороги на 2 метра.

4. Расстояние между кабелем и фундаментом здания должно быть таким, чтобы кабель был зарыт за пределами свободной воды здания; когда кабель вводится в здание, труба должна быть защищена, а защитная труба должна находиться за пределами свободной воды здания.

5. Расстояние между кабелем, непосредственно закопанным в землю, и заземлением общего заземляющего устройства должно быть 0,25~0,5 м; глубина заглубления кабеля, непосредственно закопанного в землю, должна быть не менее 0,7 м, и он должен быть зарыт в мерзлый грунт.



Меры предосторожности при работе с проводом и кабелем

Защита

В связи с бурным развитием заглубленной конструкции силовых кабелей, повышением требований к защите кабеля, защитная гильза кабеля изготавливается из полиэтилена ПЭ и высококачественной стали. труба после пескоструйной обработки, пескоструйной обработки или нанесения покрытия, а также термического отверждения. Процесс сделан. Это электроизоляционная трубка, которая чаще всего используется для защиты проводов и кабелей. Поскольку он обладает хорошими изоляционными свойствами, высокой химической стабильностью, не ржавеет, не стареет, может адаптироваться к суровым условиям и широко используется.

Использование защитных рукавов для защиты кабеля дает следующие преимущества:

1, хорошая коррозионная стойкость, долгий срок службы, можно использовать во влажной соляно-щелочной зоне.

2, огнестойкий, термостойкий, можно использовать при 130 градусах высокой температуры без деформации, в случае пожара не горит.

3, высокая прочность и высокая жесткость. Используется непосредственно под проезжей частью без необходимости дополнительной защиты бетона, может свернуть ход строительства кабельного проекта.

4. Защитные рукава для кабелей, будь то трубы или фитинги, обладают определенной степенью гибкости, которая может противостоять повреждениям, вызванным внешним сильным давлением и осадкой фундамента.

5, имеет хорошую защиту от помех.

6. Внутренняя стенка гладкая и не царапает кабель. В конструкции используется штепсельное соединение для облегчения установки и подключения. Резиновое уплотнительное кольцо на стыке не только адаптируется к тепловому расширению и сжатию, но и предотвращает попадание глинистого песка.



Способ хранения

Если кабель будет храниться в течение длительного периода времени, необходимо принять во внимание следующие соображения, в зависимости от места размещения кабеля:

1, под крышей. Кабели можно использовать только в том случае, если они не подвергаются прямому воздействию солнечных лучей или сверхвысоких температур. Можно использовать стандартные кабели LAN. Рекомендуется использовать трубы.

2, на наружной стене. Избегайте попадания на стену прямых солнечных лучей и повреждений человеком.

3, в трубопроводе (пластиковом или металлическом). Если в трубе, обратите внимание на повреждение пластиковой трубы и теплопроводность металлической трубы.

4, подвесные/воздушные кабели. Учитывайте провисание и давление кабеля, способ крепления, который вы собираетесь использовать, и подвергается ли кабель воздействию прямых солнечных лучей.

5, проложенный непосредственно в траншее подземного кабеля, эта среда является наименьшим диапазоном управления. Укладку кабельных траншей следует регулярно проверять на предмет сухости или влажности.

6, подземные трубопроводы. Чтобы облегчить будущую модернизацию, замену кабеля и изоляцию от поверхностного давления и окружающей среды, вспомогательные трубопроводы изолируются, и вспомогательный трубопровод является лучшим методом. Но не ждите, что трубопровод останется сухим навсегда, что повлияет на выбор типа кабеля.

Хэнань Sanheng Industrial Co. , LTD., основанная в 2000 году, уже почти 20 лет является одним из ведущих производителей проводов и кабелей в проводной и кабельной промышленности Китая. компания имеет более 5 производственных линий .

Производственный кабель можно разделить на более чем 50 разновидностей и подразделить на 1000 спецификаций.
