Масса дорожных плит — Справочник массы

главная ⇒ строймат ⇒ жби ⇒ плиты

При постройке автомобильных дорог часто используют предварительно напряженные железобетонные плиты длиной 6 (м), шириной 2 (м), толщиной 0.14 (м), вес их составляет 4105 (кг).

Стандартный вес дорожных плит:

Вес, размеры, требования к качеству дорожных плит из тяжёлого бетона нормируются стандартами ГОСТ Р 56600-2015.

Масса плиты 6000х2000х140 (мм):

В качестве напрягаемой арматуры в дорожных плитах применяется высокопрочная проволока класса Вр1400 (ГОСТ 7348), диаметр её составляет 5 (мм).

Важно: расчёт веса предварительно напряженных железобетонных плит, изготовленных из тяжелого бетона и используемых для прокладывания автомобильных дорог, производился исходя из плотности бетона, составляющей 2400 (кг/м³).

Общая масса дорожных плит
Чертеж Чертеж и параметры типовой модели	ПДН-14 (кг) Масса плиты ПДН-14 (кг)	ПДН-18 Масса плиты ПДН-18 в (кг)	Норматив Нормативный документ
Дорожные	4105 (кг)	5284 (кг)	ГОСТ Р 56600-2015

Таблица массы типовых дорожных плит
Марка Марка плиты	Объем (м3)  Объем бетона на плиту в (м3)	m (кг) Масса плиты в (кг)
ПДН-14	1. 68 (м3)	4105 (кг)
ПДН-18	2.16 (м3)	5284 (кг)
П-2.5	0.40 (м3)	1000 (кг)
ПДО6х2	0.84 (м3)	4200 (кг)

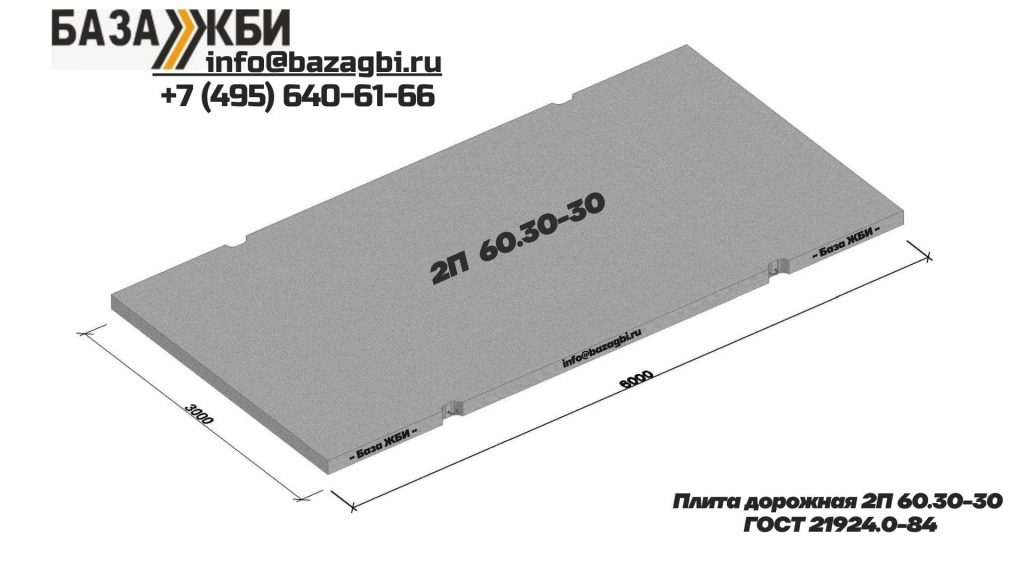

Таблица массы плит для городских дорог, ГОСТ 21924.0-84
Марка Марка плиты	m (кг) Масса плиты в (кг)	Марка Марка плиты	m (т) Масса плиты в (т)
1П60.38	7.85	1П60.35	7.33
2П60.35	7.33	1П60.30	6.28
2П60.30	6.28	1П60.19	3.90
1П60.18	3.65	2П60.18	3.65
1П35.28	4.08	2П35.28	4.08
1П30. 18	2.20	2П30.18	2.20
1П18.18	1.20	2П18.18	1.20
1П18.15	1.03	2П18.15	1.03
1ПБ60.18	4.48	1ПББ55.20	4.40
1ПББ35.20	3.38	1ПТ55	3.35
2ПТ55	3.35	1ПТ35	2.58
2ПТ35	2.58	1ПШ13	1.80
1ПШД13	1.90	1ПШП13	1.93
1ПШ12	1.58	1ПШД12	1.65
1ПШП12	1.68	1ДПШ13	0.90
1ДПШ12	0.78	1ППШ13	0.90
1ППШ12	0.78	—	—

Плита дорожная ПДН 6х2 – Цены от завода ЖБИ изделий №11

• Самая большая пропарочная камера в МО — 500 куб.м/сут
• Собственный автопарк (грузоподъемность более 40 т)
• Консультации от главного технолога производства
• Помощь специалиста по телефону или с выездом на объект
• Мы — завод-производитель.
  Покупайте без посредников

Я подтверждаю свое согласие на обработку персональных данных в соответствии c Политикой конфиденциальности

Чтобы отправить сообщение, необходимо заполнить все обязательные поля и подтвердить согласие на обработку персональных данных в соответствии c Политикой конфиденциальности

---

Компания ЖБИ-11 осуществляет продажу плит дорожных ПДН 6х2. Что это такое? Аббревиатура расшифровывается, как плита дорожная напряженная. ЖБИ широко используются в дорожном строительстве, стандартный размер подобных изделий составляет 6х2 метра. Чтобы купить плиты дорожные ПДН 6х2 оптом, просто напишите нашему менеджеру, воспользовавшись формой обратной связи на сайте.

У нас в продаже всегда имеются такие виды плит ПДН:

• Плиты ПДН 3х1,5

• Плиты ПДН 3х1,75

• Плиты ПДН 14

• Плиты 2п30

---

Цены на плиты пдн 6х2

Цены в таблице указаны в рублях, с учётом НДС (20%).

Наименование изделия	Размеры, см			Масса	Норма загрузки (20т)	Цена розница	Цена (мелкий опт)	ОТ 100 шт
	L	D вн.	h	кг	шт	руб, с НДС	руб, с НДС
ПДН 6*2	600	200	14	4200	5	16275	15500	договорные

Применение плит ПДН 6х2

Технические характеристики плит дорожных ПДН 6х2 позволяют использовать их для возведения постоянных и временных дорог, фиксации грунтовых склонов. Благодаря простоте монтажа они широко применяются для быстрой прокладки подъездных путей к строительным объектам. Повышенные прочностные свойства делают такие дороги пригодными для проезда грузовых автомобилей и тяжелой спецтехники. Часто плиты ПДН 6х2 по цене за тонну приобретают крупные застройщики или компании, занятые в нефтегазовой и энергетической промышленности. ЖБИ задействуются для обеспечения проезда техники в труднодоступные места.

Производство ПДН 6х2

В производстве ПДН 6х2 используют тяжелый бетон на крупном заполнителе из гранитного щебня. Согласно ГОСТу 21924.0-84 это материал с классом на сжатие от В22.5 до В30, марки F200, F300 и W4 или W8, которые обеспечивают морозоустойчивость и водонепроницаемость готовых ЖБК.

Для изготовления плит дорожных ПДН 6х2, которые предназначены для эксплуатации в жестком холодном климате, в бетонную смесь добавляют пластификаторы и газообразующие вещества.

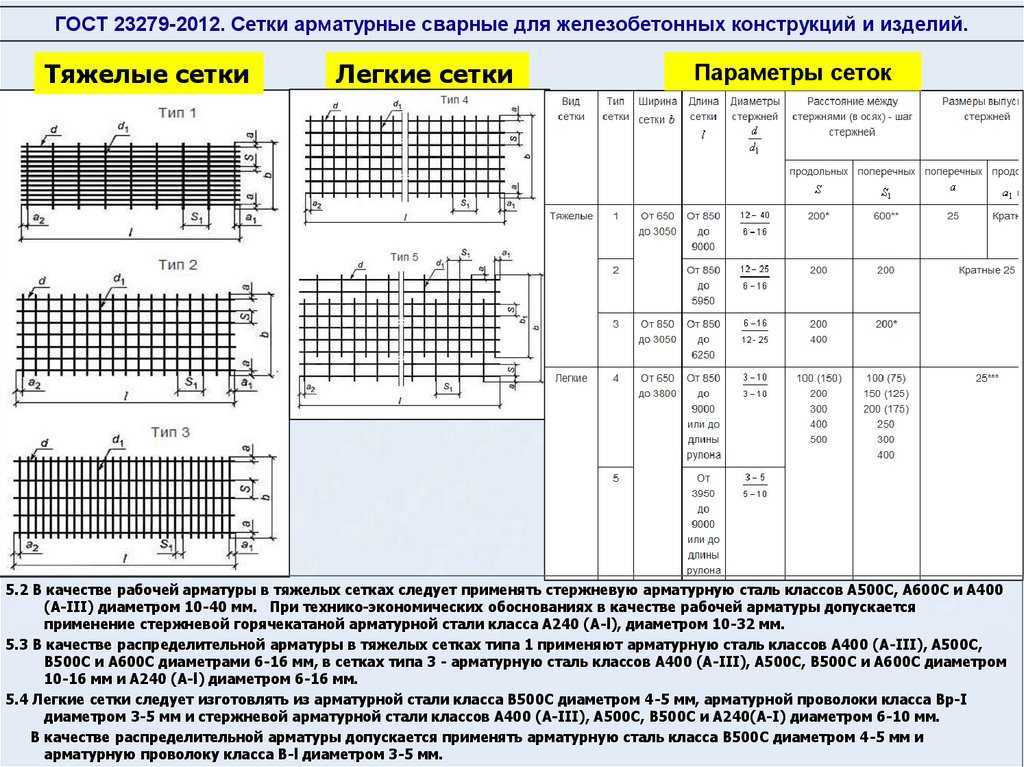

При создании арматурного каркаса применяют как напряженную, так и ненапряженную арматуру. Для армирования плит с предварительным напряжением применяют прутья из упрочненной стали классов Ат-4, Ат-5, Ат-4С или горячекатаной стали классов А-4 и А-5. Для каркасов ЖБИ без предварительного напряжения берется проволока ВР-1 и стальные стержни А-1, А-3, А-3С.

Производственный цикл начинается с создания металлического каркаса будущей конструкции, в соответствии с положениями ГОСТа 21924. 2-84. Готовую металлоформу заливают бетоном на вибростоле. После виброуплотнения и равномерного распределения смеси, ЖБК в течение 8 часов пропаривается в специальной камере. Вы могли видеть в сети объявления типа «куплю пдн 6х2 в розницу». Не все крупные предприятия работают в розницу. ЖБИ-11 находит подход к каждому клиенту, предлагая индивидуальные условия покупки.

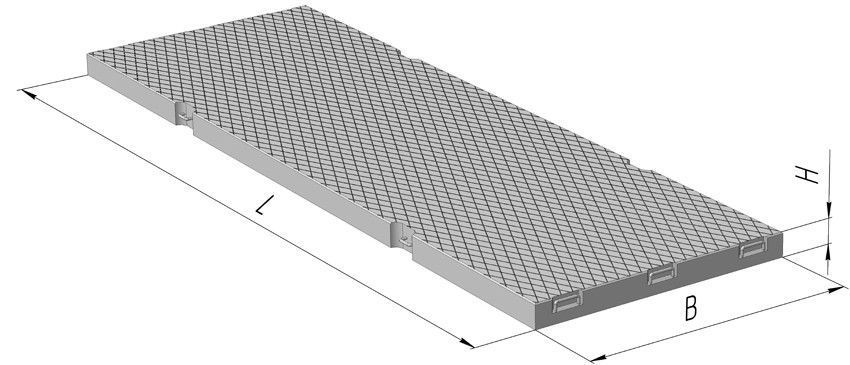

Технические характеристики ПДН 6х2

Сколько стоят плиты дорожные ПДН 6х2? Цена зависит от марки бетона и качественных параметров ЖБИ. Как уже говорилось, длина конструкции составляет 6 метров, ширина ? 2 метра, толщина ? 0,14 метра. Именно последний параметр определил высокую прочность ЖБК. Форма ? прямоугольная с пазами и стропильными петлями в ребрах. Вес плиты дорожной ПДН 6х2 составляет 4,2 тонны.

Также они характеризуются такими показателями:

• устойчивость к большим нагрузкам, средняя несущая способность ?30 тонн;
• уровень автомобильной нагрузки ?H-30 и H-10;
• возможность эксплуатации даже в жестких погодных условиях;
• рельефная поверхность обеспечивает надежное сцепление с поверхностью грунта без дополнительных работ;
• ЖБК можно устанавливать даже на участках со сложными гидрогеологическими условиями.

Если вы задаетесь вопросом, где дешево купить ПДН 6х2 в Москве, хотите приобрети товар высокого качества, соответствующий ГОСТам, обращайтесь в ЖБИ-11.

Полезно знать:

• Монтаж дорожных плит;

---

У нас покупают

Особенности плит ПДН 6х2

Главная особенность всего сортамента дорожных ПДН 6х2 ? это возможность их демонтажа и вторичного использования. ГОСТ 21924.0-84 допускает повторное их применение до 6 раз. При этом ЖБИ полностью сохраняют эксплуатационные характеристики. Отличаются стойкостью к механическим воздействиям и агрессивной окружающей среде. Стоимость плиты дорожной ПДН 6х2 остается доступной, что тоже можно отнести к плюсам.

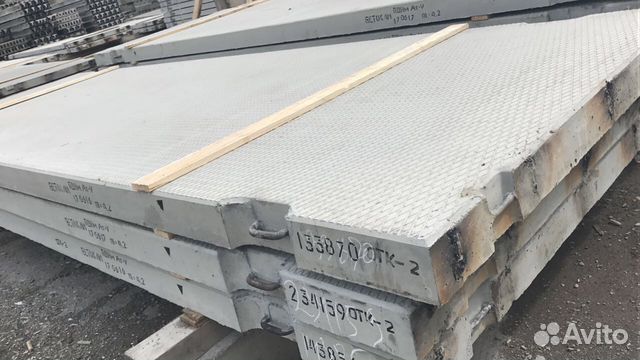

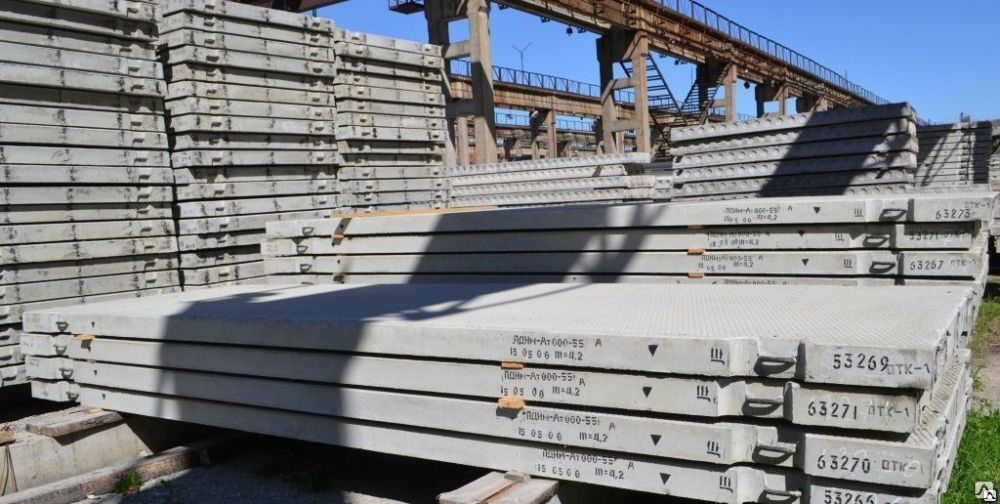

Хранение, транспортировка и монтаж

ЖБИ хранят на складских помещениях в горизонтальном виде, уложенные штабелями не более 2-х метров в высоту. При штабельном хранении между ними устанавливают прокладки толщиной от 25 мм. Погрузка осуществляется при помощи грузоподъемной техники и строповочных петель из арматуры гладкого сечения диаметром 16 мм.

Транспортировка осуществляется по норме ? 4-5 штук на единицу автотранспорта. Размер прицепа должен быть не меньше 12 метров. Для железнодорожного транспорта норма погрузки ?14-16 штук на вагон.

Монтаж предельно простой, с помощью крана они выкладываются на подушку из утрамбованного песка. ЖБК укладывают стык в стык, сваривая друг с другом монтажные петли, благодаря чему в процессе эксплуатации конструкция не разъезжается. Чтобы дорожное покрытие было идеально гладким, швы заливают бетоном.

У нас вы можете сделать заказ ПДН 6х2х0.14. Цена доставки по Московской области рассчитывается индивидуально.

Сопутствующие товары

Песок

Щебень



Задать вопрос

Я подтверждаю свое согласие на обработку персональных данных в соответствии c Политикой конфиденциальности

Чтобы отправить сообщение, необходимо заполнить все обязательные поля и подтвердить согласие на обработку персональных данных в соответствии c Политикой конфиденциальности

.

Правила проектирования компенсационных швов

Чтобы свести к минимуму случайное растрескивание бетона в плитах на грунте, следуйте этим простым правилам.

12 мая 2020 г.

Ким Башам, PhD PE FACI

ООО «КБ Инжиниринг»

Бетонный контрольный шов.

ChicagoConcrete

Деформационные швы (иногда называемые деформационными швами) используются в неармированных и слегка армированных плитах на грунте для минимизации случайного растрескивания.

Создавая прямолинейные ослабленные плоскости в бетоне, компенсационные швы «контролируют» место образования трещин, вызывая трещины в заранее определенных местах. Когда плиты усаживаются из-за охлаждения и высыхания, начинают накапливаться усадочные или растягивающие напряжения, и в местах усадочных швов образуются трещины, потому что бетон в этих местах слабее или тоньше. (рис. 1, ниже).

Рисунок 1: Распил создает ослабленную плоскость, вызывающую трещину под распилом. Ким Башам

Щелкните здесь, чтобы загрузить бесплатную инфографику об этих правилах на ForConstructionPros.com/21415569.AC Business Media

Деформационные швы обычно устанавливаются с помощью инструментов для расшивки, в то время как бетон все еще пластичен или распиливается после того, как бетон был закончен либо пилой для мокрой резки, либо, что чаще, пилой для сухой резки с ранним входом. При любом методе следуйте этим правилам соединения, чтобы свести к минимуму риск случайного или не связанного с соединением растрескивания.

Компоновка

Совместный проект, включая компоновку, является обязанностью проектировщика перекрытий. Для определенного проекта инженер или архитектор отвечает за разработку общей схемы, но для неуказанных работ дизайнером обычно становится подрядчик по бетону.

Правило №1: Панели, образованные деформационными швами, должны быть максимально квадратными. Схема шва должна разделить большую плиту на относительно небольшие панели квадратной формы. Избегайте длинных и узких панелей, Г-образных и Т-образных панелей. Длинная сторона никогда не должна быть больше короткой в ​​1-1/2 раза. Для лучшего контроля над трещинами ограничьте длину длинной стороны до 1-1/4 длины короткой стороны (рис. 2).

Рисунок 2. Держите соединенные панели как можно более квадратными и ограничьте длину длинной стороны примерно 1,25 x короткой стороны для лучшего контроля над трещинами, но не более чем 1,5 x короткой стороны. должны быть непрерывными, а не ступенчатыми или смещенными. Из-за концентрации напряжений, возникающих там, где заканчиваются швы (т. е. трещины), растрескивание продолжится в бетоне без швов. Если нельзя избежать прерывистых соединений, вставьте два или три арматурных стержня № 4 x 3 фута в следующую плиту, чтобы перекрыть трещину, которая будет расти из прерывистого соединения (рис. 3). Используйте арматурные стулья, чтобы удерживать стержни на месте в верхней 1/3 плиты.

Рис. 3. Избегайте прерывистых соединений. Если это неизбежно, используйте 2 или 3 # 4 x 3 фута для перехвата и контроля прерывистых трещин в стыках. Если повторные углы неизбежны, разместите усадочные швы, чтобы предотвратить растрескивание, которое начинается на повторных углах, или поместите «угловые» арматурные стержни по диагонали перед входящими углами, чтобы перехватить трещины (рис. 4). Угловые арматурные стержни должны плотно удерживать повторно входящие угловые трещины и предотвращать их перемещение по всей плите.

Рис. 4. Избегайте повторного входа в повороты. Если это неизбежно, используйте 2 или 3 арматурных стержня # 4 x 3 фута для перехвата и контроля повторной трещины.   Для реализации этого правила требуется опыт или осмотр существующих плоских конструкций. Гуляя по городу, осмотрите бетонные плиты на наличие трещин. Со временем станет очевидным лучшее понимание типичных местоположений трещин. Например, разместите усадочный шов примерно в трех футах от конца плиты треугольной формы, потому что именно в этом месте обычно возникают трещины (рис. 5).

Рисунок 5: Размещение компенсационных швов в местах, где могут возникнуть усадочные трещины. Kim Basham

Максимальное расстояние между швами

Исторически сложилось, что максимальное рекомендуемое расстояние или расстояние в футах между швами в два-три раза превышает толщину плиты в дюймах. Для плиты толщиной 6 дюймов эта рекомендация дает максимальное расстояние между швами от 12 до 18 футов. В общем, увеличение толщины плиты в два-три раза дает приемлемые результаты, если допускается некоторое растрескивание панели. Фактически, до трех процентов панелей перекрытий, образованных комбинацией распиловочных и строительных швов, могут треснуть в местах, отличных от усадочных швов.

Правило № 5: Для лучшего контроля трещин максимальное расстояние между стыками в футах должно в 2–2,5 раза превышать толщину плиты в дюймах.  Для плиты толщиной 6 дюймов максимальное расстояние между стыками должно быть ограничено от 12 до 15 футов. растрескивание. Как правило, уменьшение расстояния между стыками или размера панели снижает риск случайного растрескивания.

Кроме того, уменьшение расстояния между швами уменьшит ширину трещин в деформационных швах, что увеличит сцепление заполнителя. Увеличенная блокировка заполнителя улучшает способность передачи нагрузки и помогает поддерживать лучшее вертикальное выравнивание по стыкам.

Правило № 6: Для тротуаров и проездов размещайте поперечные деформационные швы с интервалами, примерно равными ширине плиты. Для тротуаров толщиной 4 дюйма и проездов шириной более 10 футов добавьте продольный компенсационный шов по центру и держите панели максимально квадратными.

Подробнее о борьбе с трещинами в бетоне

Не игнорируйте трещины и стыки под декоративными покрытиями — устраните эти дефекты перед нанесением декоративных покрытий на бетон, чтобы избежать проблем с поверхностью в будущем.

Как армировать бетонную плиту на земле, чтобы предотвратить растрескивание. Стальные арматурные стержни и арматура из сварной проволоки обеспечивают контроль ширины трещин в ненесущих плитах на земле.

Как оценить и устранить трещины в бетоне. Трещины могут указывать на общую степень повреждения или первые признаки серьезной неисправности. Некоторые рекомендации по устранению трещин в бетоне перед проектированием или выполнением ремонта.

Параметры управления трещинами в бетонных плитах на грунте. Когда речь идет о плитах на грунте, вы можете контролировать либо расположение трещин, либо ширину трещин.

Глубина шва

Усадочные швы должны быть достаточно глубокими, чтобы гарантировать, что они действительно являются ослабленными плоскостями, которые трескаются до того, как произойдет случайное или внешовное растрескивание. При наличии ослабленных плоскостей или тонких участков плиты, кроме деформационных швов, может возникнуть случайное растрескивание.

Правило № 7: Для резьбовых соединений или швов глубина деформационного шва должна составлять 1/4 толщины плиты. Для внутренних полов укажите радиус края 1/8 дюйма для верхней части паза или соединения. Задайте радиус края от 1/4 до 1/2 дюйма для внешних плит.

Правило № 8: Для швов с мокрым пропилом глубина деформационного шва должна составлять 1/4 толщины плиты или минимум 1 дюйм. указана толщина плиты. Однако при более глубоком стыке заполнителя будет меньше. Допуск по глубине для распила швов составляет ± 1/4 дюйма.

Правило № 9: Для швов, установленных с помощью пилы для сухой резки с ранним входом, глубина шва должна составлять 1-1/4 дюйма с ± Допуск 1/4 дюйма для плит толщиной до 9 дюймов. Для более толстых плит необходимо увеличить глубину пропила, чтобы обеспечить активацию соединения. Кроме того, глубина пропила обычно увеличивается для плит, армированных волокном. Волокна увеличивают способность неразрезанного бетона к растяжению под распилами, поэтому обычно требуются более глубокие распилы для создания ослабленной плоскости. Для плит, армированных волокном, свяжитесь с техническим представителем волокна для получения информации о рекомендуемой глубине пропила, чтобы обеспечить активацию шва.

Время пропила

В дополнение к глубине деформационных швов время пропила имеет решающее значение для минимизации случайного растрескивания. Как правило, распиловочные швы следует устанавливать, как только бетон станет достаточно твердым, чтобы сопротивляться разрыву и растрескиванию, и до того, как произойдет случайное растрескивание.

Пилы для сухой резки с ранним входом более популярны, потому что швы могут быть установлены раньше (от одного до четырех часов после отделки), чем швы, установленные с помощью пил для мокрой резки (от четырех до 12 часов после отделки). Пилы для сухой резки с ранним входом позволяют устанавливать усадочные швы до того, как бетон начнет остывать и до того, как усадочные напряжения станут слишком большими или превысят предел прочности бетона на растяжение.

Правило № 10: Начинайте распиловку, как только перестанет происходить растрескивание швов (потеря частиц заполнителя). Тем не менее, небольшое растрескивание краев допустимо, чтобы обеспечить установку швов до того, как напряжения усадки бетона станут слишком большими.

Ссылки

Публикация рабочей тетради мастера CP-10(10), Американский институт бетона, www.concrete.org

ACI 302.1R-15 Руководство по устройству бетонных полов и плит, Американский институт бетона, www.concrete.org

ACI 360R-10 Руководство по проектированию плит на грунте, Американский институт бетона, www.concrete.org

Первоначально эта статья была опубликована 17 апреля 2018 г.

Боб Кордус, Asphalt Contractors Inc. и член Консультативного совета Pavement с 2007 года, представит Basic Concrete Repair : Советы по работе, которую вы можете выполнить самостоятельно на Национальной выставке тротуаров 2019, 27 февраля — марта. 2 в Нэшвилле, Теннесси.

90-минутное занятие, которое состоится в пятницу, 1 марта, в 8:00, предназначено для подрядчиков, которые передают мелкие бетонные работы субподрядчикам, когда они могут выполнить их сами. В описании сеанса говорится: «Зачем отдавать работу, если вы и ваша команда можете справиться с ней самостоятельно, получая дополнительный доход и делая вашу компанию намного более ценной для ваших клиентов?»

Kordus, который разработал курс специально для подрядчиков NPE, расскажет об основах ремонта, замены и строительства бетона, начиная с оценки и заказа бетона. Он также объяснит, как конструировать и ремонтировать небольшие плиты и площадки для мусорных контейнеров, а также как ремонтировать водосборные бассейны и поврежденные бордюры — некоторые из типичных задач, с которыми сталкиваются подрядчики по НПЭ в небольших проектах.

Для получения полной информации и для регистрации посетите www.nationalpavementexpo.com.

10 главных историй о строительстве на этой неделе: забудьте о паспортной табличке, если вам нужен самый американский пикап

Вы эксперт по деформационным швам бетона?

Контрольные швы бетона 101: как наносить шпатлевку

Что делать с доминирующими швами в перекрытиях

Строительство Строительство и инфраструктура Тенденции на 2023 год

Увеличение производительности с помощью нагревателей песка ADM, производительность которых варьируется от 90 до 210 тонн в час опережать конкурентов и держать больше денег в кармане.

Открытый конкурс на получение награды подрядчика по бетонным работам 2023 года

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи подрядчикам по бетонным работам, некоторые из них выделяются среди остальных своими инновациями и преимуществами. Отправьте последнюю версию до 6 февраля 2023 г.

A Впервые за 13 лет: проекты PCA Снижение спроса на цемент

Прогноз потребления цемента на осень 2022 года Ассоциацией портландцементов показывает снижение спроса на цемент на 3,5% — первое за 13 лет, но ожидается, что рост возобновится в 2024 году и не только.

Увеличьте производительность с помощью нагревателей песка ADM производительностью от 90 до 210 тонн в час

Нагреватели песка ADM эффективно нагревают песок для регулирования температуры смеси, улучшения качества смеси и снижения энергозатрат и трудозатрат на производство зимнего бетона.

CIM объявляет о выпуске бетономешалки Extreme Duty для ежегодного аукциона World of Concrete 2023

, который состоится в среду, 18 января. Аукцион CIM проводится во время выставки World of Concrete 17–19 января в Лас-Вегасе.

Schönox представляет продукты для чернового пола для бетонных работ

Schönox FP, однокомпонентный состав для заполнения и грунтовки, позволяет специалистам по напольным покрытиям грунтовать и шпатлевать основания за один этап. Компания также запустила 10-фунтовый. версия сумки Schönox HS Sturdy.

Emerson выпускает аккумуляторный инструмент для нарезания резьбы на трубах

Привод 760 FXP Power Drive может работать с трубами диаметром 0,125 дюйма. до 2-в. труб и может использоваться для множества новых строительных и ремонтных работ в механических, электрических, сантехнических, HVAC и нефтегазовых проектах.

A Впервые за 13 лет: проекты PCA Снижение спроса на цемент

Прогноз потребления цемента на осень 2022 г., составленный Ассоциацией портландцементов, показывает снижение спроса на цемент на 3,5% — первое за 13 лет, но ожидается, что рост возобновится в 2024 г. и не только.

Укладка бетона с легкостью в холодную погоду

Советы, которым следует следовать, чтобы успешно укладывать качественный бетон в холодную погоду.

Увеличьте производительность с помощью нагревателей песка ADM производительностью от 90 до 210 тонн в час

Нагреватели песка ADM эффективно нагревают песок для регулирования температуры смеси, улучшения качества смеси и снижения энергозатрат и трудозатрат на производство зимнего бетона.

Станок для шлифовки и полировки бетона с ручным управлением DiamaPro Systems ROG-60

Станок для шлифовки и полировки с ездой на месте DP-ROG-60 был разработан специально для подрядчиков, занимающихся подготовкой и полировкой бетона.

Проектирование, подготовка и укладка современных водопроницаемых бетонных смесей

В связи с управлением ливневыми стоками спрос на водопроницаемый бетон увеличился и, вероятно, сохранится. К счастью, современные проницаемые бетонные смеси значительно улучшились с точки зрения удобства и скорости укладки.

Профилактическое обслуживание бетонного покрытия: что это такое и что оно предотвращает?

Что такое профилактическое обслуживание бетонного покрытия и какие меры необходимо предотвратить?

Как оценить прочность бетона на месте

Подрядчики должны знать, как правильно оценить прочность бетона на месте, чтобы они могли определить подходящее время для снятия опалубки, обратной засыпки или открытия дорожного покрытия для движения транспорта.

AquaShield Гидроизоляционная обработка бетонной поверхности

AquaShield компании Ameripolish придает водоотталкивающие свойства любой бетонной поверхности, предотвращая появление пятен и повреждений.

Как загрузить расчет для колонн, балок, стен и перекрытий | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену

Важный момент

Что такое столбец?

Сжимающий элемент, т. е. колонна, является важным элементом  каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки от надстройки на фундамент.

В качестве сжимающих элементов в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных сооружений используются в основном колонны, стойки и пьедесталы.

Колонна определяется как элемент вертикального сжатия, который в основном подвергается эффективная длина и осевые нагрузки, в три раза превышающие наименьший поперечный размер.

Сжимаемый элемент, эффективная длина которого меньше, чем в три раза его наименьшего поперечного размера, называется пьедесталом.

Элемент сжатия, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. Распорки используются в фермах.

Функция колонн — передавать нагрузку конструкции вертикально вниз, чтобы передать ее на фундамент. Помимо стены выполняет также следующие функции:

• Разделяет строительные зоны на разные отсеки и обеспечивает конфиденциальность.
• Обеспечивает защиту от взлома и насекомых.
• Сохраняет тепло в здании зимой и летом.

Также читайте: Что такое Pier Foundation | Типы буровых пирсов | Преимущества и недостатки буронабивных фундаментов

Что такое балка?

Балка – элемент конструкции, противостоящий изгибу. В основном балка несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или плитой порога , которая несет передачи и нагружает их к балкам, колоннам или стенам. Он прилагается с.

В первые века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь, чтобы выдерживать силу наряду с вертикальной гравитационной силой, теперь они состоят из алюминия, стали или другого подобного материала. материалы.

В действительности балки представляют собой конструкционные материалы, воспринимающие абсолютную силу нагрузки и изгибающий момент.

Чтобы выдерживать большее напряжение и нагрузку, в настоящее время в фундаменте мостов и других подобных огромных конструкций широко используются предварительно напряженные бетонные балки.

Поддерживаются несколько известных балок, используемых в настоящее время: Балка, Фиксированная балка, Консольная балка, Непрерывная балка, Нависающая балка.

Что такое стена?

Стена – конструктивный элемент, разделяющий пространство (помещение) на два пространства (комнаты), а также обеспечивающий безопасность и укрытие. Как правило, стены делятся на два типа: внешние стены и внутренние стены.

Внешние стены служат ограждением дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называют перегородками.

Стены строятся для разделения жилого помещения на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также читайте: Что такое гипс | Тип гипса | Дефекты штукатурки

Что такое плита?

Плита  сконструирована для обеспечения плоских поверхностей, обычно горизонтальных,  в крышах зданий, полах, мостах и ​​других типах конструкций . Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отлитыми с плитой, балками из конструкционной стали, колоннами или землей.

Плита представляет собой пластинчатый элемент, глубина (D) которого очень мала по сравнению с его длиной и шириной. Плита используется в качестве пола или крыши в зданиях, равномерно распределяет нагрузку.

Плита Может быть

• Просто поддерживается.
• Непрерывный.
• Консольный.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

• Колонна = собственный вес x количество этажей
• Балки = собственный вес на погонный метр
• Нагрузка на стену на погонный метр
• Суммарная нагрузка на перекрытие (постоянная нагрузка + временная нагрузка + ветровая нагрузка + собственный вес)

Помимо вышеуказанной нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном расчете. Эти инструменты уменьшают трудоемкий и трудоемкий метод ручных расчетов при проектировании конструкций, что в настоящее время настоятельно рекомендуется в этой области.

Наиболее эффективным методом проектирования конструкции является использование современного программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессиональной практики проектирования конструкций существуют некоторые основные допущения, которые мы используем для расчетов несущей способности конструкции.

Также читайте: Введение Козловой балки | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Расчет нагрузки на колонну:

Мы знаем, что собственный вес бетона составляет около 2400 кг/м ³ , , что эквивалентно 24,54 80293 кН/м , а собственный вес стали составляет около 7850 кг/м ³ . (Примечание: 1 килоньютон равен 101,9716 килограмма)

Итак, если мы предположим, что размер столбца равен 300 мм x 600 мм с 1% стали и 2,55 ( почему 2,55 так, высота колонны 3 м — размер балки ) метра стандартная высота, собственный вес колонны около 1000 кг на этаж , что id равно 10 кН.

Как загрузить вычисление в столбец?

1. Размер стойки Высота 2,55 м, длина = 300 мм, ширина = 600 мм
2. Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
3. Вес бетона = 0,459х 2400 = 1101,60 кг
4. Вес стали (1%) в бетоне = 0,459 x 1% x 7850   = 36,03 кг
5. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При выполнении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет нагрузки на балку:

Мы применяем тот же метод расчета и для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размеры

Как

Расчет нагрузки на балку ?

1. 300 мм x 600 мм без плиты.
2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
3. Вес бетона = 0,18 x 2400 = 432 кг
4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Таким образом, собственный вес составит около 4,51 кН  на погонный метр.

Также читайте: Разница между битумом и дегтем | Что такое битум | Что такое смола

Как рассчитать нагрузку на стену :

мы знаем, что плотность кирпича варьируется от 1800 до 2000 кг/м ³ .

Для кирпичной стены толщиной 9 дюймов (230 мм) , высотой 2,55 метра и длиной 1 метр ,

Нагрузка на погонный метр должна быть равна ,

, что эквивалентно 11,50 кН/метр.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для газобетонных блоков и блоков из автоклавного бетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от от 550 до 650 кг на кубический метр.

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 650 = 381,23 кг. , использование этого блока позволяет значительно удешевить проект.

Расчет нагрузки на плиту :

Допустим, толщина плиты 150 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет равен

Расчет нагрузки на плиту = 0,150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если принять во внимание, что нагрузка на отделку пола составляет 1 кН на метр , наложенная динамическая нагрузка составляет 2 кН на метр, а ветровая нагрузка согласно Is 875 Около 2 кН   на метр .

Таким образом, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно  от 8 до 9 кН на квадратный метр.

How to Load Calculation Column Beam Wall Slab



Faq

Load Calculation on Column:

• Volume of Concrete = 0.23 x 0.60 x 3 =0.414m³
• Вес бетона = 0,414 x 2400 = 993,6 кг
• Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
• Общий вес колонны = 994 + 33 = 1026 кг = 10КН

Расчет нагрузки на стену

1. Плотность кирпича  стены  с раствором составляет примерно 1600-2200 кг/м ³ . Таким образом, мы считаем собственный вес кирпича стены равным 2200 кг/м ³ в этом расчете .
2. Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м ³
3. Собственная нагрузка кирпичной стены: Вес = объем × плотность, Собственная нагрузка = 0,38 м ³ × 2200 кг/м ³ , Собственная нагрузка = 836 кг/м
4. Переведем в килоньютоны, разделив на 100, получим 8,36 кН/м
5. Таким образом, статическая нагрузка кирпичной стены составляет около 8,36 кН/м, действующая на колонну.

Расчет нагрузки на балку

• 300 мм x 600 мм без учета толщины плиты.
• Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
• Вес бетона = 0,18 x 2400 = 432 кг
• Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
• Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Нагрузка на колонну

Колонна  является важным конструктивным элементом конструкции RCC, который помогает передавать нагрузку надстройки от надстройки на фундамент. Это элемент вертикального сжатия, подвергающийся прямому осевому нагрузки  и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Статическая нагрузка = объем элемента x удельный вес материалов.

Путем расчета  объема каждого элемента и умножения на единицу веса материалов, из которых он состоит, можно определить точную постоянную нагрузку  для каждого компонента.

Расчет конструкции колонны

• Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
• Вес бетона = 0,414 x 2400 = 993,6 кг
• Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
• Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на фундамент

Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузка может быть измерена на погонный метр, что эквивалентно 0,150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН/метр . Нагрузку на погонный метр можно измерить для любого типа кирпича, следуя этому методу.

Расчет нагрузки на бетонную плиту

• Размер плиты Длина 3 м x 2 м Толщина 0,150 м
• Объем бетона = 3 x 2 x 0,15 = 0,9 м³
• Вес бетона = 0,9 х 2400 = 2160 кг.

Расчет нагрузки на сталь

• Размер плиты Длина 3 м x 2 м Толщина 0,150 м
• Объем бетона = 3 x 2 x 0,15 = 0,9м³
• Вес бетона = 0,9 х 2400 = 2160 кг.
