Стандартные размеры камина из кирпича — ширина, высота и глубина каминной топки для комнаты в частном доме — чертежи и фото

Содержание

Выполняем расчеты
- Топочное отверстие
- Ширина и высота топки
- Глубина
Особое внимание
- Условия для нормальной тяги
- Материал
- Выбор места
- Фундамент
- Основные ошибки
- Знание — сила
- Размеры камина из кирпича — стандарт расчета нужного количества материалов
- Сложить воедино
- Основные фиксированные размеры
Разновидности
- Декоративный
- Встроенный
- Электрокамин
- Классический
- Подвесной
- Большой
- Средний
- Маленький
- Двусторонний
- Румфорда
- Трехъярусный
- Dimplex
- Кассетный
- Барбекю
- Металлический
Размеры топки
Портал для камина размеры и материал
Красивые примеры в интерьере

Классический способ обогрева помещений, который используется с давних времен. В этой статье мы рассмотрим стандартные размеры и чертежи печи камина для комнаты в частном доме. Надеемся, что данная информация позволит избежать ошибок при проектировании, и сэкономит время и нервы.

Выполняем расчеты

Главное — сделать подробный чертеж до начала работ. Выбор масштаба изделия будет зависеть от площади помещения. Нужно строго придерживаться рекомендованных стандартов при составлении проекта, чтобы получить качественный результат.

Топочное отверстие

Первым делом требуется определиться с габаритами топки. Чтобы точно их рассчитать, следует произвести замер площади помещения. Пропорция отверстия по отношению к комнате рекомендуется 1 к 50. Рассмотрим конкретный пример:

Площадь жилья, где будет установлен камин — 40 кв.м.
Делим данный параметр на 50 (40/50 = 0,8 кв.м.).
Полученный результат, 0,8 кв.м или 8000 кв.см — необходимая площадь отверстия.

Это нужно зафиксировать в чертеже. Как определить соотношение сторон, мы расскажем ниже.

Ширина и высота топки

Пропорция, по которой специалисты определяют длину сторон — 2 к 3. В нашем случае получается 73*109,5 см. Если хотите проверить корректность расчетов — просто перемножьте 73 и 109,5, в итоге получится 7993,5 (почти 8000 кв.см). Данный показатель практически совпадает с требованиями.

Глубина

Верно выбранная, она значительно влияет на тягу, поэтому ошибиться с данным параметром нельзя. Результатом неточности может стать задымление и плохой обогрев. Высчитать нужное значение очень просто — оно находится по пропорции ⅔ к высоте. Значит: (73/3)*2 = чуть меньше 49 см. Если в готовом изделии этот параметр будет превышен, то тепло будет просто уходить в трубу дымохода. Если, наоборот, то неминуемо возникновение дыма в комнате.

Камины: высота, ширина, глубина (таблица для упрощения процедуры):

Помещение (кв. м)		Портал (мм)		Топливник (мм)			Сечение дымохода (мм*мм)
Площадь	Кубатура	Ширина	Высота	Глубина	Горловина	Ширина задней стенки	Сечение дымохода (мм*мм)
12	42	500	450	300	120	300	140*140
16	50	600	500-520	320	120	400	140*270
22	60	700	560-580	350	120	450	140*270
30	80	800	600-650	370-380	130	500	270*270
35	100	900	700	400-420	130	600	270*270
40	120	1000	750	450	140	700	270*270

Особое внимание

Выше вы найдете информацию о необходимом сечении дымохода — он должен быть примерно в 15 раз меньше, чем портал. Обращаем Ваше внимание, что это очень важный этап, и ошибка в проектировании может обойтись дорого. Возникновение обратной тяги может повлечь за собой отравление угарным газом. Мы настоятельно рекомендуем проконсультироваться со специалистами по поводу подбора дымохода. Сделать это можно у представителей одного из крупнейших в России производителей — компании Ferrum. Квалифицированные сотрудники с удовольствием помогут с выбором оптимального оборудования для удаления продуктов горения.

Условия для нормальной тяги

Тяга — это скорость прохождения воздуха через сечение дымохода. Существует нормальный уровень, который равен 0,25 м/с, а также недостаточный или избыточный показатель. Измерить его точно в домашних условиях невозможно, но можно положиться на косвенные признаки определения, например, горение листа бумаги.

Факторы, влияющие на величину:

Атмосферное давление.
Наличие осадков.
Скорость ветра на улице.
Целостность трубы.
Правильные габариты камина.

Как решить вопрос с последним пунктом, мы писали выше. Также важно изучить зависимость уровня тяги от изменяющихся условий.

Материал

Мы разобрали только соотношение внутренних сторон топливного отделения конструкции, но ведь есть еще и внешние размеры, которые напрямую зависят от выбора способа изготовления. Самый подходящий метод — это кирпич или камень, но уложить их можно по-разному, при этом будут учитываться необходимые показатели топки. Сколько нужно материалов на конкретный проект, мы рассмотрим ниже.

Выбор места

Определения расположения — важный момент. При этом следует соблюдать требования специалистов:

Не нужно размещать камин возле дверей и окон. Это может нарушить его нормальное функционирование. Стоит выбирать стену, где нет оконных и дверных проемов, но если напротив будет окно, то это хорошо.
Обязательно продумать возможное место вывода для трубы, чтобы не нарушить коммуникации.
Соблюдать правила пожарной безопасности.

Эти советы помогут избежать больших неприятностей в дальнейшем. Чтобы размер каминного портала не стал неприятным сюрпризом для Вас после укладки — доверьте расчеты профессионалам.

Фундамент

Если у Вас будет облегченный вариант (до 700 кг.), то можно пропустить данный пункт. Однако большинство изделий имеет гораздо больший итоговый вес, где устройство платформы просто необходимо. Многое зависит от конкретного проекта, мы приводим средние цифры требуемой глубины — 75-100 см. Если помещение не планируется отапливать круглый год (жить в нем постоянно), то требуется учитывать уровень промерзания грунта, и выставлять глубину в соответствии с ним. Каминный и основной фундамент дома не стоит соединять в единую систему, ведь они могут иметь разную степень усадки.

Основные ошибки

Если поторопиться, то можно получить неработающее изделие, которое в определенных случаях может представлять угрозу для окружающих. Ошибки бывают следующие:

Несоблюдение требуемых параметров при возведении (размер, глубина топки камина и т.д.)
Ошибки при выборе места.
Нарушение техники пожарной безопасности.
Отсутствие фундамента.
Материалы низкого качества.

Чертеж с учетом всех требований, поможет избежать большинства ошибок при работе. Главное отнестись ответственно ко всем техническим нормам и регламентам, а также выбирать достойную продукцию для создания качественного результата.

Знание — сила

Эта информация будет Вам полезна, даже если Вы не планируете своими руками выполнять возведение камина в частном доме, а решили нанять бригаду работников. Услуги опытных и квалифицированных в этой области спецов стоят очень недешево, поэтому выбор большинства людей падает на разнорабочих широкого профиля. Сложность тут заключается в том, что по внешнему виду не отличить хороший результат от нерабочей кучи камней. Это Вы узнаете только после первых дней эксплуатации, когда что-то исправить будет уже сложно. Обладая этими знаниями — Вы сможете грамотно расставить точки контроля на всех этапах работ.

Размеры камина из кирпича — стандарт расчета нужного количества материалов

Мы не будем подробно расписывать систему подсчета для конкретного случая, ведь каждый проект индивидуален. Приведем стандартную схему, с помощью которой Вы без труда сможете определиться с количеством.

Система, предоставляемая профессионалами, следующая:

Определить толщину швов (важно строго придерживаться данного показателя при работах).
Проект будущего изделия перенести из чертежа на порядовки.
Этого достаточно для подсчета необходимого кирпича (мы рекомендуем на этапе покупки прибавить 10% от получившейся цифры).

Если основание будет из того же материала, то не забудьте включить его в расчет.

Сложить воедино

Важнейший этап подготовки. Когда Вы получите готовый проект будущего изделия, станет ясно, что все ключевые параметры и их соблюдение максимально важны, а внешний вид может отходить на второй план.

Основные фиксированные размеры

Мы не говорим о том, что все следует привести к единому стандарту. Допускается отступление и творчество в параметрах, которые не влияют на функциональное назначение конструкции (высота камина от пола, расстояние до ближайшей стены и.т.п.). Но все ключевые элементы требуется делать в согласии с регламентированными нормами. Все завязано на площадь помещения, которое будет отапливаться, а все переменные изменяются в определенной зависимости от этого показателя.

Важные габариты:

ширина, высота и глубина топочного отверстия, а также ее задней части;
расстояние между каминным зубом и дымовым каналом.

Для более простой работы по подбору размеров можно пользоваться удобной таблицей.

Габарит в см		Площадь отапливаемой комнаты в кв.м
Габарит в см		12	15	20	25	30	40
Каминное окно	Ширина	50	60	70	80	90	100
Каминное окно	Высота	42	49	56	63	70	77
Топка и ее задняя часть	Глубина	30	32	35	38	40	42
	Высота	36	36	36	36	36	36
	Ширина	30	40	45	50	60	70
Расстояние от каминного зуба до дымового канала		57	60	63	66	70	80

Разновидности

После решения всех технических нюансов перейдем к самой приятной части строительства — выбору декоративного исполнения. Мало что способно так эффективно создавать атмосферу уюта и тепла в доме, как дровяные камины, размеры которых мы научились вычислять. На современном рынке есть множество альтернативных предложений, которые имеют свои плюсы и минусы. Мы постараемся познакомить Вас со всеми самыми популярными видами.

Декоративный

Если важно придать изюминку интерьеру без лишних затрат — фальш-камин будет лучшим решением.

Встроенный

Эта разновидность особенно популярна в последнее время. Из плюсов стоит отметить экономию полезной площади, относительную легкость и эстетичный внешний вид. Однако при установке в дом с готовым ремонтом могут возникнуть сложности с установкой дымохода.

Электрокамин

Шикарный вариант для квартиры, где классическая система с обычной топкой не подходит. Установка техники очень проста, а технологии позволяют практически полностью воссоздать эффект настоящего пламени.

Классический

Это стандартная, проверенная временем каминная топка, размеры которой мы определяли выше. Настоящий эффект грандиозной и статусной атмосферы будет создаваться только с таким исполнением. Все трудности, которые могут возникнуть на этапе проектирования, мы рассмотрели. Кроме сложного и дорогого монтажа, классика практически не имеет недостатков. Маленькие трудности с лихвой компенсируются внешним видом.

Подвесной

Настоящий открытый огонь в современном стилистическом решении. Отлично подойдет для любителей эксклюзива и нестандартных дизайнерских находок. Помимо задачи по украшению комнаты, этот вариант может выполнять и практическую функцию по отоплению жилья. Недостатков немного, но они значимы:

Высокая стоимость.
Сложность монтажа.

Большой

Классическое исполнение для больших домов на этапе строительства. Установка в ограниченном пространстве не рекомендуется.

Средний

3*5 кирпичей в основании — оптимальное соотношение габаритов и функциональности.

Маленький

Не требует фундамента, и весит всего до 100 кг. Монтаж возможен на втором этаже, и в условиях нехватки пространства.

Двусторонний

Для эффективного обогрева могут устанавливаться необычные изделия с топкой на две стороны. При расположении между двух комнат можно легко отапливать сразу несколько помещений. В центре большой площади эта конструкция станет настоящим украшением.

Румфорда

Граф Румфорд создал одну из самых распространенных и эффективных моделей и назвал изобретение в свою честь. Строгое соблюдение регламентов и норм позволяет получить очень высокий уровень КПД.

Трехъярусный

Функциональный и мощный аппарат, который способен сохранять тепло на протяжении многих часов после угасания пламени. Каждая часть имеет свое назначение, а вместе они создают грандиозную и впечатляющую композицию. Единственное ограничение — это размеры комнаты и потолков, которые необходимы больших размеров.

Dimplex

Эта марка электрокаминов имеет самый высокий уровень имитации открытого пламени. Эффект создается за счет парогенератора, пар из которого подсвечивается галогеновыми лампами. Практически настоящее пламя без риска возникновения пожара.

Кассетный

Металлическая конструкция топки закрытая стеклом. Простота эксплуатации и пожаробезопасность являются основными преимуществами данного типа.

Барбекю

Два в одном. Такой агрегат незаменим для приема гостей на даче или в загородном доме. Если Вы хотите поразить всех вкусным блюдом, приготовленным на впечатляющем барбекю-камине, то приготовьтесь к большим затратам на его постройку.

Металлический

Установить его можно уже в готовый ремонт, а внешний вид позволит ему стать центральным объектом в интерьере. Надежный, простой, стильный и не только. Мощные версии способны эффективно обогревать даже большие открытые пространства.

Размеры топки

Камин в плане дома и его чертеж и схема должны быть готовы задолго до начала работ по монтажу. Проект обязан отталкиваться как от комнаты, так и от финансовых возможностей владельца дома. Каждые 10 сантиметров по одному из габаритов дают значительное увеличение цены, но это абсолютно не значит, что чем больше — тем лучше. Все следует соотносить и изготавливать в подходящих пропорциях. Внешняя часть должна соотноситься с внутренней. При этом важно понимать, был ли запланирован камин при проектировании дома или нет. Если такая подготовка была проведена, то сложностей не возникнет. Однако если ремонт уже сделан, и требуется произвести сборку классического кирпичного варианта, то следует учитывать следующие:

Получить консультацию у профессионалов, которые укажут на всевозможные подводные камни.
Оценить уровень готовности полов к дополнительной нагрузкею
Выбрать правильное расположение.
Проверить возможность выведения трубы дымохода.
Учесть внешние габариты (в том числе и дровницы).

Мы рекомендуем присмотреться к конструкции на основе конвекционного короба. Эта альтернатива классическому методу является наиболее востребованной на данный момент.

Преимущества:

быстрый нагрев;
эффективный расход топлива;
занимает меньше места;
имеет демократичную цену.

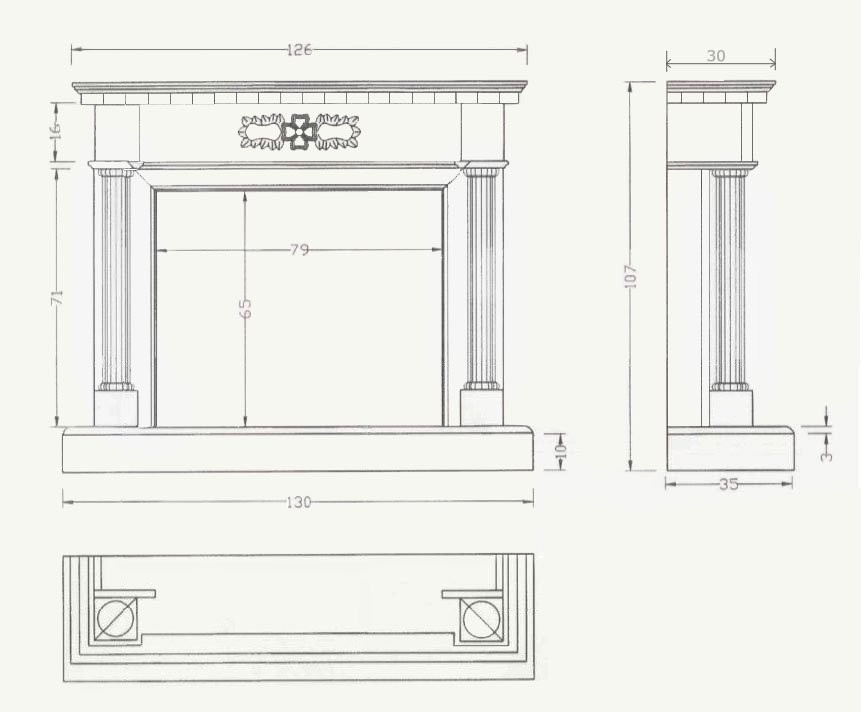

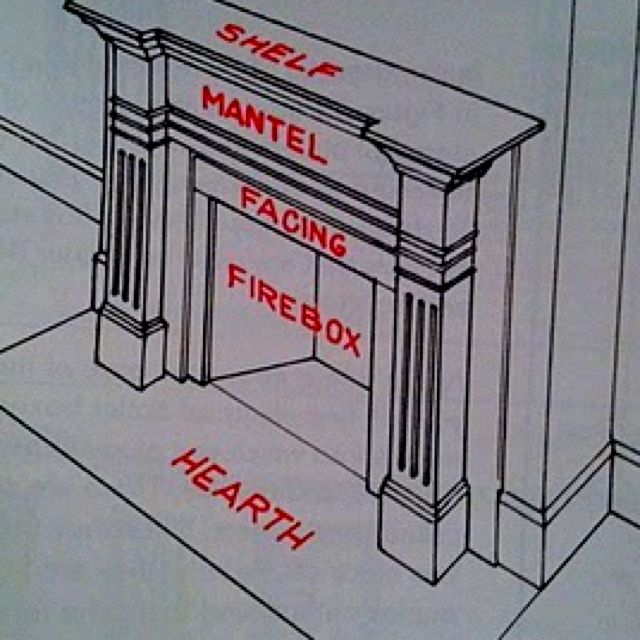

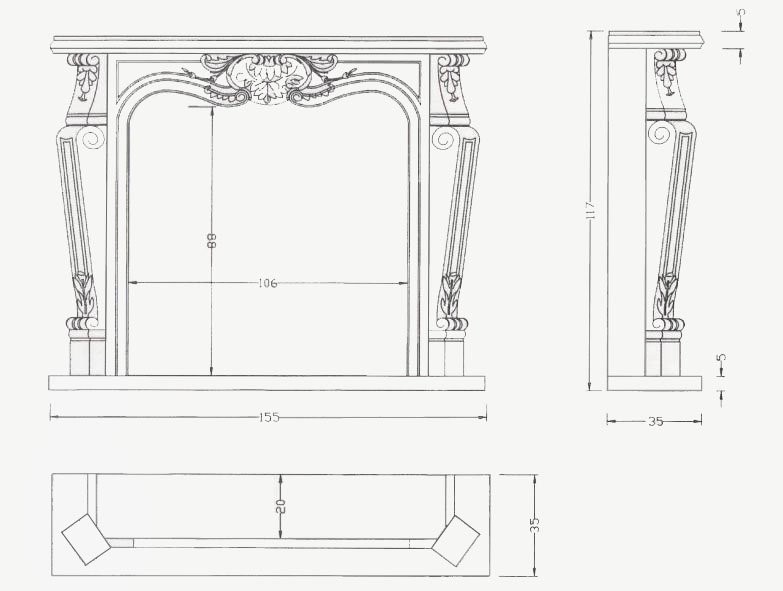

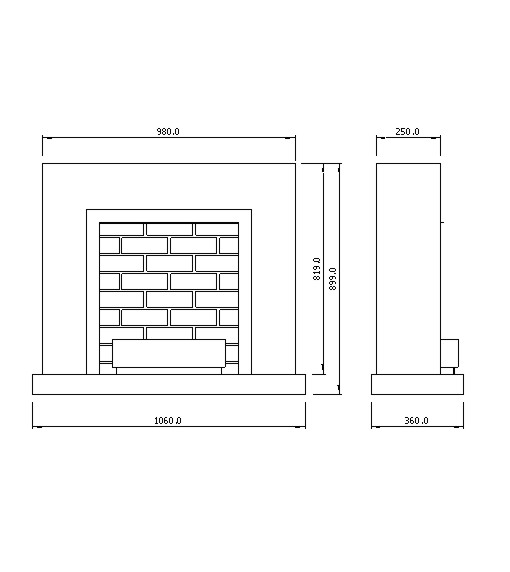

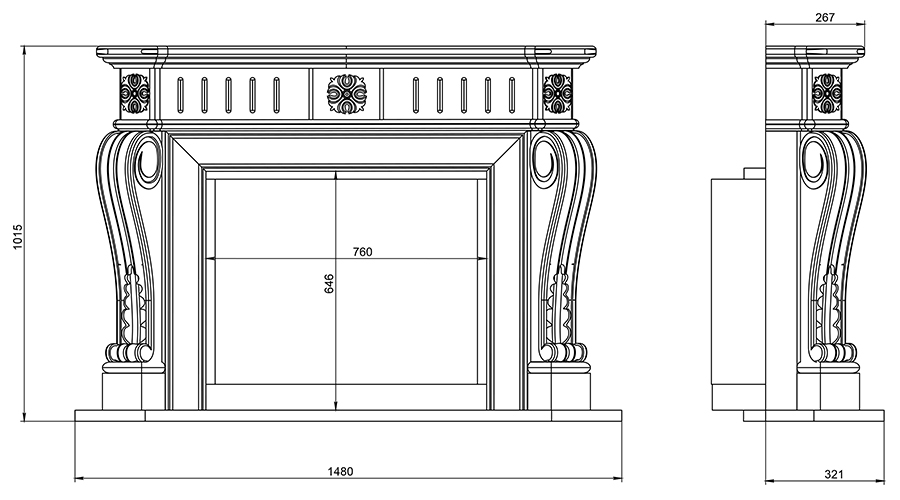

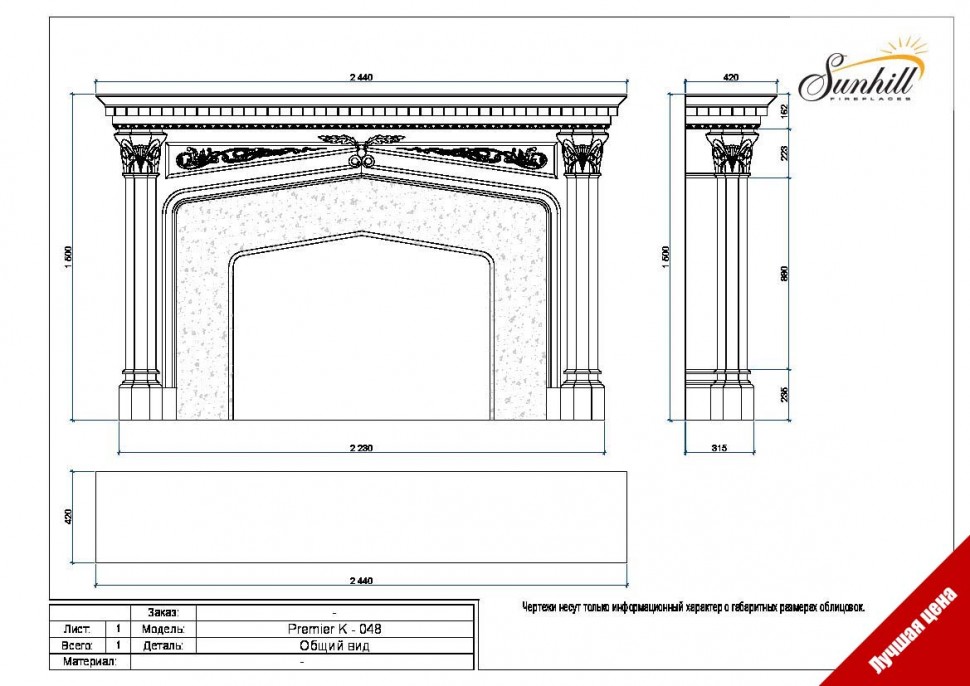

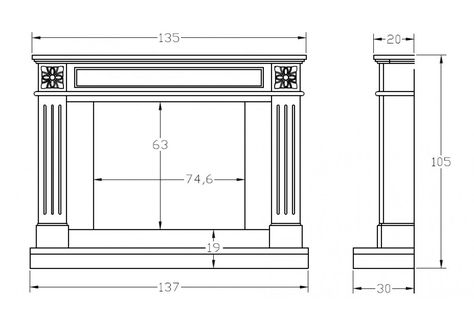

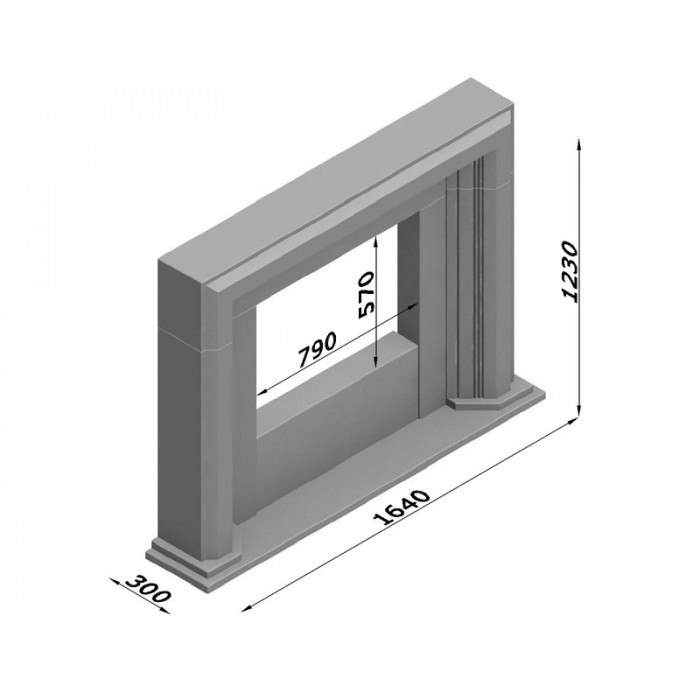

Портал для камина размеры и материал

Внешние габариты готового продукта зависят от его вида, топочного отверстия и материала изготовления. Кирпичный вариант в силу своей надежности и массивности занимает гораздо больше места, чем конструкция с конвекционным коробом.

Разновидности коробов:

газоблоки;
скамол;
гипсокартон.

Важно понимать, что горючие ДСП, фанера и дерево абсолютно не подходят для этих целей. При эксплуатации и создании отопительного прибора с открытым пламенем следует придерживаться противопожарных СНИПов и рекомендаций изготовителя.

Красивые примеры в интерьере

Мы собрали для Вас красивые и стильные дизайнерские решения с каминами в готовых интерьерах.

как рассчитать и что важно знать?

Размеры камина

Из всех отопительных агрегатов, используемых в настоящее время, камин, пожалуй, является самым древним. Свое начало он берет от обычного, открытого очага. Чтобы улучшить тягу и не позволить дыму заполнять помещение, для очага стали сооружать трубу. В древние времена почти все строения были выполнены из древесины и для обеспечения безопасности очаги обкладывали камнями, так появился камин.

Содержание

Украшение интерьера

Био – камин.

В наше время камины приобрели большую популярность, их устанавливают не только в частном доме. Современные биокамины позволили использовать данный агрегат и в обычных квартирах. Но такие конструкции предназначены в первую очередь для декоративных целей, мы же сегодня хотим поговорить о настоящих, работающих на дровяном топливе, для установки которых требуется сооружать фундамент.

И греет, и сушит

В дачном доме.

Независимо от того, какой камин устанавливается в доме, многие воспринимают его как атрибут украшения помещения и не задумываются, почему данный агрегат почти без изменений сохранился с древних времен и до наших дней. А ведь он является великолепным устройством вентиляции дома.

С его помощью можно провентилировать и просушить комнату, при этом данная операция выполняется в очень короткий срок, за который с данной задачей не сможет справиться не один отопительный прибор. Данный агрегат очень хорошо использовать в помещениях, где отсутствует центральное, постоянное отопление.

К примеру, затопив камин в частном доме, используемом для периодического проживания, вы очень быстро просушите и прогреете дачу. (См. Печь-камин для дачи)

Размер имеет значение

Но надо понимать, что все данные преимущества являются действенными только в том случае, когда размеры каминов для дома выбраны правильно. Ведь не секрет, что устраивая его, многие заботятся в первую очередь о внешнем виде, расположении в комнате. И только в последнюю очередь обращают свое внимание на такой важный факт, как размер камина.

Сегодня мы как раз и поговорим о том, как правильно выполнить расчет камина для дома и сделать чертеж конструкции, исходя из имеющихся задач, чтобы обеспечить максимальную эффективность.

Важные аспекты: что необходимо учесть?

Ровный под.

Когда вы приступаете к выполнению проектирования камина для дома, делать чертеж (См. Чертежи угловых каминов) и выполнять расчеты необходимо, исходя из размеров помещения. Дрова могут сжигаться как в специальной металлической корзине, так и на колосниковой решетке, а, может быть, и просто на поду топливника.

Колосниковая решетка.

Наши постоянные читатели знают, что для нормального горения, помимо топлива необходим достаточный приток воздуха.

в случае, когда топливо будет сгорать на плоском поде и размеры каминных топок будут одинаковыми, сжигание на колосниковой решетке будет происходить намного эффективнее;
при этом в обоих случаях размеры будут идентичными.

Дело в том, что использование колосниковой решетки обеспечивает дополнительный приток воздуха, в данном случае можно уменьшить размеры топки, не потеряв при этом на эффективности.

Двойной эффект – тепло плюс вентиляция

Такое устройство позволяет добиться одновременно нескольких положительных моментов:

Забирая воздух из подвала, вы значительно увеличите его вентиляцию, что само по себе является хорошим результатом.
Если забор воздуха производится из другого помещения дома, в комнате, где находится камин, не создается разрежение, а его отсутствие не позволяет холодному воздуху извне поступать в отапливаемую комнату. Эффект налицо — комната прогревается очень быстро с минимальной затратой топлива.
Если потребуется провентилировать отапливаемую комнату, просто перекрывается внешний забор воздуха. В этом случае воздух для сжигания начинает поступать из помещения, где он находится, происходит вентиляция комнаты.
