Кирпич печной — Размеры и виды печного кирпича

Для кладки печи или камина используют обычно специальный кирпич, который также называют шамотным. Такой кирпич обладает улучшенными огнеупорными свойствами и изготавливается из порошка кварца, извести и шамота, который спекается при очень больших температурах.

Существует стандарты — ГОСТ 530-2007, ГОСТ 390-96, 8691-73, которыми регламентируются размеры печного кирпича, и в соответствии с которыми он производится прямоугольной формы с размерами 228 х 115 х 64 мм, 250 х 124 х 65 мм. Несмотря на это, производители выпускают кирпичи и других конфигураций и размеров – печь или камин являются достаточно сложными сооружениями с большим разнообразием проектных решений.

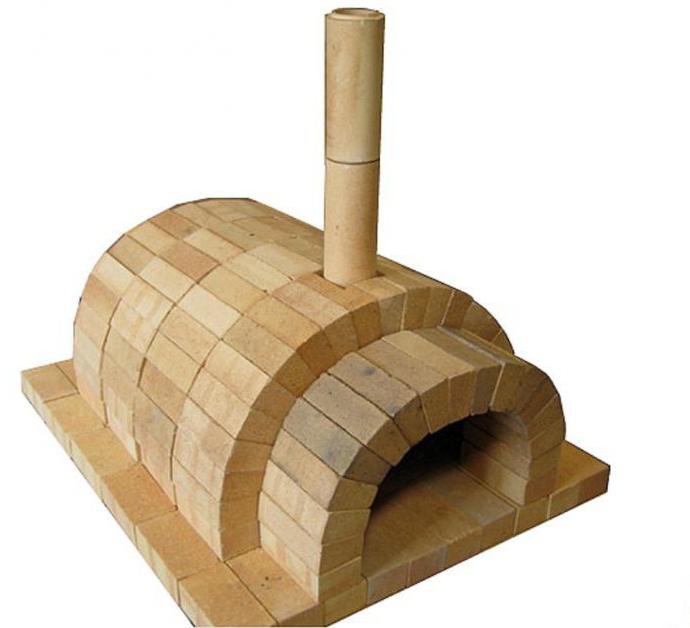

Помимо обычной, прямоугольной формы, они выпускаются клиновидными – для кладки сводов арок, торцевыми, ребровыми (см. фото) и даже плитами с индивидуальными размерами, предназначенными для промышленного использования на сталелитейных, стеклодувных, фарфоровых предприятиях.

Виды печного кирпича

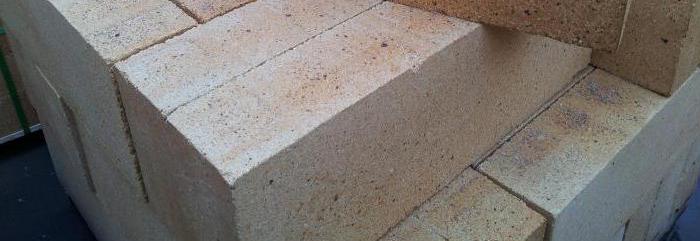

1. Шамотный, который называют еще глиноземным, сделан в основном из огнеупорной глины, вследствие чего прекрасно противостоит щелочному влиянию и выдерживает резкие перепады температур – до 1500 градусов Цельсия.
2. Основной печной кирпич обычно применяют для изготовления стен и сводов каминов, а также для специфических производств в металлургии.
3. Кварцевый, предназначенный для промышленных производств, где металл напрямую контактирует со стенкой печи. Не выносит контакта со щелочью и известью.
4. Печной углеродистый кирпич – редкий вид, внешне похожий на гранит или кокс, применяется в некоторых отраслях промышленности.

Если вы хотите приобрести печной кирпич для изготовления печи или камина в своем доме, вопрос – какой лучше взять, перед вами особенно не стоит. Если нужен огнеупорный кирпич для печи – вам нужен шамотный, если для камина – можно брать основной печной кирпич, или тот же шамотный.

Как и где лучше купить

Очень часто строительные магазины не имеют в своем ассортименте печной кирпич – это непопулярная среди покупателей позиция, соответственно, мало кто держит его на складе. Поэтому нужно будет его заказывать, или обращаться на предприятия-производители. И в том, и в другом случае к выбору и покупке печного кирпича стоит отнестись ответственно. Прежде всего, нужно помнить – чтобы купить кирпич, недостаточно просто заказать его, или просто оплатить и забрать. Лучше пройти на склад и из предложенной вам партии выбрать в случайном порядке несколько кирпичей для внимательного изучения. Поверхность кирпича должна быть без трещин, сколов и однородно окрашенной. Все кирпичи должны быть одинакового размера, правильной формы, грани должны быть ровными и перпендикулярными.

Стоит обращать внимание также и на марку прочности печного кирпича, значение которой может быть от М175 до М500. Чем выше число, тем более прочным и долговечным является изделие; само собой, что цена кирпича М175 значительно ниже, чем М500. Однако здесь не следует стремиться к экономии – замена одного-двух штук кирпича, пришедших в негодность, могут повлечь за собой значительные по времени и стоимости услуги специалиста-печника.

Читайте также: Каким кирпичом обложить печь в бане, Печь для бани из кирпича, Как обложить кирпичом металлическую печь

Печной кирпич — размеры: инструкция по монтажу своими руками, сколько весит красный тип, цена, видео, фото

Выбор правильного камня для постройки печи, камина или мангала является основой его долговечности и высокой теплоотдачи. Разные источники дают различные рекомендации, какой камень выбрать и какие его свойства являются важнейшими.

В этой статье мы постараемся разъяснить технологию изготовления, размеры печного кирпича и другие полезные характеристики.

Огнестойкое изделие

Виды и способы изготовления кирпича для кладки печей и каминов

Керамический кирпич

Данный вид изготавливают из красной глины методом обжигания.

На данный момент существует два основных способа изготовления:

При полусухом прессовании раствор глины поступает в барабан, в котором происходит его частичная сушка. Затем смесь попадает в дробилку, где и перетирается в песок.

На следующем этапе раствор попадает в пресс. Именно здесь формируется размер печного кирпича. И последним этапом становится его обжиг в печи.

При пластичном формировании смесь глины в мокром состоянии подается на ленточный пресс. Пресс имеет форму продольного бруса за счет чего, проходя через него, раствор также приобретает необходимую форму. Затем сплошную полосу раствора разделяют.

Пустотелый керамит

Так как раствор еще сильно влажный – его сушат, при этом размер и вес красного печного кирпича уменьшается на 5 – 10%. На последнем этапе кирпич также попадает в печь, где происходит его обжиг.

Преимуществом этого продукта является его соответствие ГОСТ 8426-75 по условиям жаропрочности. Согласно этому, его жаропрочность должна быть не ниже 700°С, в большинстве же случаев заводы-производители указывают жаропрочность на уровне 800°С.

Конечно, можно спорить соответствуют ли указанные параметры реальности, но опыт показывает, что зачастую от таких температур кирпич разрушается. Поэтому его можно использовать только для менее «жарких» мест печи, таких как кирпичные дымоходы, причем не в нижней их части.

Но также стоит отметить что температура горения дров составляет 900°С, что существенно выше даже самых высоких параметров жаропрочности керамики.

Печной кирпич

Каминный саман бывает четырех видов:

1. Кварцевый – изготавливают из кварца и песчаника, глины добавляется совсем немного.
2. Основный (от слова «основа») – изготавливают из известково – магнезиальной массы, которая является достаточно огнеупорной.
3. Углеродистый – изготавливается путем прессования графита и кокса.
4. Шамотный огнеупорный кирпич – изготавливается из глины, благодаря этому он хорошо противостоит щелочам.

Для кладки каминов своими руками в большинстве случаев используют кварцевый и шамотный саман. Основный и углеродистый используют в основном в различных производствах.

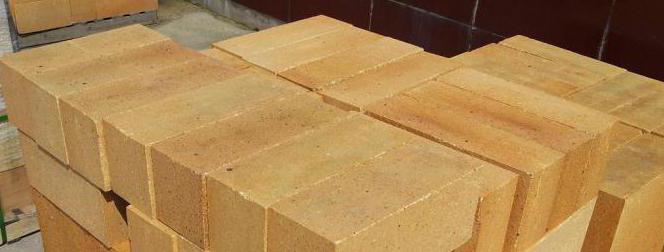

Шамот

Стоит отметить, что при температуре выше 573°С кварц переходит в другую кристаллическую модификацию.
При этом увеличивается его объем и значительно меняется коэффициент теплопроводности. Это приводит к разрушению изделия.

Разбираем расшифровку марки и формы кирпича

Расшифровка марки

1. Прочность самана обозначается буквой «М», после которой идут цифры выдерживаемой нагрузки на 1 см². То есть строительный кирпич марки М150 может выдержать нагрузку в 150 кг на 1 см² своей площади.
2. Следующий фактор для нас не так важен, но, тем не менее, он есть – морозостойкость. Обозначается буквой «F», последующие цифры указывают количество циклов. Для строительства в Московском регионе они должны быть не ниже 35.
3. Следующие символы обозначают тип самана, так «Ш» -шамотный, «С» – силикатный и так далее.
4. Последующими символами инструкция предписывает обозначать геометрию кирпичины. «П» – пустотелый, «У» – утолщенный, «Г» – с горизонтальным расположением пустот.

Так как нас в большей степени интересует изделие из шамота, то рассмотрим его маркировку детальнее. После «Ш» скорее всего, будет стоять его класс. Это может быть «А» или «Б».

Класс «А» необходимо использовать при температуре до 1400°С, а класс «Б» до 1350°С. Согласитесь, разница не разительная, а вот цена может отличаться основательно.

Разбираем формы

Но кирпичи различают не только по его характеристикам. Для более удобного использования размеры красного печного кирпича и формы также различаются.

Так по форме он может быть:

1.

   На фото изображены общепринятые названия его сторон

   Стандартный – обычный шамотный продукт с параметрами 250x120x65 мм.

2. Боковой клин – это когда один ложок шамотного кирпича заужен. Он удобен при фигурной кладке. Его стандартная величина- 230х114х65х55(45) мм.
3. Торцевой клин – это когда заужен тычок. При этом размер красного печного кирпича составляет 230х114х65х55(45) мм.
4. Шамотные плиты – по сути, не является кирпичом, а является плитой из глины. Используется для перекрытия топок. Его размеры могут сильно колебаться, но обычно выпускают с параметрами 460х230х75 мм и 600х230х90 мм.

Кроме того кирпичи делятся по размерам:

1. Стандартный – параметры указаны выше. Учитывая, сколько весит красный печной кирпич, часто используют удлиненные варианты.
2. Двойной – длина такого шамотного камня в два раза больше чем у стандартного. Очень широко применяется в строительстве, например двойной силикатный кирпич М 150. Его параметры 250 x 120 x 138 мм.
3. Полуторный – длина такого шамота в полтора раза больше чем у стандартного. Его параметры 250 x 120 x 88 мм.

Двойной шамот

Преимущества и недостатки

К преимуществам шамотного самана, конечно же, в первую очередь относим его жаропрочность. Это главный фактор, который влияет на наш выбор. Также следует учитывать, что данный продукт умеет аккумулировать тепло, то есть он его накапливает и достаточно долго отдает.

Благодаря этому даже после погасания печи она еще длительное время теплая. Также не стоит учитывать, сколько весит печной кирпич. При своих 3,4 кг он достаточно удобен для кладки.

К недостаткам необходимо отнести то, что он сильно набирает влагу и долго ее потом отдает, поэтому хранить его на улице не следует. Кроме того он сильно зависим от качества изготовления. Если его пережечь или недопечь у кирпича теряются или ухудшаются все свойства.

Очаг – очарование и тепло огня

Вывод

В данной статье мы разобрали виды каминных материалов и определили, что оптимальным считается шамотный кирпич. Но достаточно часто он изготавливается низкого качества, чтобы не ошибиться в его выборе, просмотрите видео в этой статье и определите наиболее подходящий вам.

размеры, характеристики, описание и отзывы

Выкладывая печь, каждый мастер непременно должен помнить о том, что все в этом деле имеет значение, включая качество материала, а также профессионализм печника. Если вы хотите, чтобы у печи была хорошая тяга, а изделия в основе удерживали и интенсивно отдавали тепло, то пренебрегать даже самыми незначительными нюансами никак нельзя, сюда следует отнести еще и выбор кирпича. Поэтому перед созданием печи необходимо разобраться с тем, какой материал лучше выбрать, а также с тем, какие размеры он имеет, чтобы сделать расчет.

Описание печного кирпича

Кирпич печной, размеры которого упоминаются в статье, может быть каминным или керамическим. В последнем случае речь идет об изделиях, для изготовления которых используется красная глина, выполняются такие блоки по технологии обжига. Среди преимуществ данного материала — полное соответствие государственным стандартам.

Этот кирпич может использоваться для возведения верхней части дымохода, где печной жар не будет столь интенсивным. Если же вас интересуют каминные кирпичи, то вы должны знать о том, что они подразделяются еще на 4 вида:

• кварцевый;
• основный;
• углеродистый;
• огнеупорный шамотный.

Описание видов

Кварцевый изготавливается из кварцевой крошки, песчаника и некоторого количества глины. Основный выполняются из магнезитной и известковой смеси. Если речь идет об углеродистом кирпиче, то он изготавливается по технологии прессования графитовой и коксовой крошки.

Наиболее распространён сегодня шамотный огнеупорный кирпич, в качестве основы этого материала выступает глина. При кладке каминов и печей используются лишь шамотные и кварцевые кирпичи. Проводя сравнение между первыми и керамическим блоком, можно отметить, что печники наиболее часто отдают предпочтение шамотным изделиям.

Отзывы

Кирпич печной, размеры которого упомянуты в статье, имеет множество достоинств и некоторые недостатки, о которых можно узнать, ознакомившись с отзывами. Среди плюсов потребители отмечают способность материала к долгому удержанию тепла.

Теплоотдача происходит медленно, что объясняется длительным сохранением тепла шамотной печью. Пользователи отмечают и недостатки, которые выражены в способности быстро набирать и удерживать внутри себя влагу в течение долгого времени. Поэтому шамот не рекомендуется хранить на улице под открытым небом.

Основные характеристики

Кирпич печной, размеры которого будут упомянуты ниже, имеет две главные характеристики, которые необходимо учитывать при выборе изделий. К ним относятся марка по морозостойкости и марка по плотности. Эти особенности влияют на качество блока. Марка по плотности – это не показатель низкого или высокого качества, но показатель, который позволяет получить следующую информацию: чем более высокой окажется плотность, тем медленнее кирпич будет нагреваться.

Печной кирпич, вес, размеры которого должны интересовать любого мастера, может иметь следующие показатели плотности: от 100 до 500, в качестве промежуточных значений выступают: 150, 200 и 250. Не стоит полагать, что чем выше плотность, тем больше подходит материал. Определенный параметр кирпичного блока будет подходить для возведения отдельных объектов. Если вам необходим кирпич для печи, то следует остановить свой выбор на марке плотности не больше, чем М-250. Если предпочесть изделия с более высокой плотностью, то растопка печи окажется настоящим испытанием.

Зачем обращать внимание на морозостойкость

При выборе материала важно учитывать не только размеры кирпича печного стандартного, о котором пойдет речь ниже, но и марку морозостойкости, которая позволяет получить информацию о способности к отдаче и поглощению влаги.

Эта характеристика важна для изделий, которые будут использоваться для обустройства печной трубы. Для проведения подобных работ следует выбирать кирпич, который имеет довольно внушительные показатели морозостойкости.

Размеры и вес

В продаже сегодня можно встретить красный печной кирпич, который может иметь разные размеры. Например, параметры стандартного блока ограничиваются следующими показателями: 250 x 120 x 65 мм. Клин торцевой имеет такие же параметры, как и боковой клин, который, в свою очередь, имеет следующие размеры: 230 x 114 x 65 x 55 мм.

Если же предпочесть плиту, то она может иметь два размера, среди них: 460 x 230 x 75 или 600 x 230 x 90 мм. Выбирая размер печного кирпича для дымохода и самой печи, следует предпочитать стандартную форму. С помощью бокового клина можно сформировать фигурную кладку, тогда как торцевой применяется для зауженного тычка. Перекрыть топку можно будет с помощью плиты.

Размер печного кирпича может быть разным. Таким образом, стандартный материал делается немного длиннее, что позволяет использовать его, несмотря на внушительную массу. Выделяют еще полуторный и двойной размеры стандартного кирпича. Во втором случае речь идет об изделиях, длина которых больше в два раза по сравнению с длиной стандартного кирпича. Если же вас интересуют размеры печного красного кирпича полуторного, то вы должны помнить о том, что его длина в полтора раза больше, чем длина стандартного изделия.

Размеры и характеристики витебского кирпича

По той причине, что для кладки печей рекомендуется использовать исключительно качественный материал, который хорошо обожжен и поддается обработке, следует обратить внимание на витебский кирпич, который обладает достаточной прочностью.

В широком ассортименте вы сможете отыскать несколько разновидностей изделий данного производителя. Например, керамический печной рядовой полнотелый одинарный кирпич, размеры которого составляют 250 x 120 x 65 мм, может иметь марки прочности 85 или 200. Что касается морозостойкости, то материал может относиться к F15, F25 или F35. Водопоглощение данного материала составляет 8%, а теплопроводность варьируется в пределах 0,529 Вт/(м•К). Масса одного изделия составляет 3,7 кг.

Размеры витебского печного кирпича изменяются в зависимости от вида изделия. Например, керамический рядовой полнотелый утолщенный кирпич будет иметь следующие размеры: 250 x 120 x 88 мм. Его водопоглощение варьируется в пределах от 13 до 14%. Масса достигает 4,8 кг, а изготавливается блок по ГОСТ 530-2012. В продаже можно встретить керамический рядовой полнотелый кирпич с фасками. Его размеры остаются такими же, как и в первом из упомянутых случаев, как и масса, а также теплопроводность и водопоглощение. Несколько меньше весит рядовой полнотелый профильный одинарный кирпич – 3,6 кг, а вот теплопроводность и водопоглощение остаются прежними, как и размеры.

Размеры печной трубы

При кладке печной трубы необходимо помнить о том, что ее вертикальные размеры будут оказывать наибольшее влияние на тягу. Правильный дымоход не должен иметь высоту меньше 5 м. Помимо прочего, решающее значение имеет перепад высот между поверхностью кровли и оголовком. Таким образом, верхняя точка трубы должна находиться на уровне конька или быть немного выше при расстоянии до него не больше 3 м. Если же речь идет о плоской крыше, то возвышение над ней должно составить 1 м или больше. Когда обустраиваются печные трубы, кирпича размеры необходимо учитывать. Таким образом, толщина стенок должна составить 10 см, что касается жилых домов.

По всей длине кирпич необходимо выложить таким образом, чтобы площадь внутренней части трубы была постоянной. Размеры дымохода зависят еще и от габаритов постройки. Так, если труба будет большой, а установите вы ее на маленьком доме, то смотреться это будет комично. Наименьшего расхода кирпича можно добиться, когда труба имеет внутренние размеры в 260 x 130 мм. Такая конструкция получится, если вы будете выкладывать каждый ряд из 5 кирпичей.

Можно встретить трубы и более внушительных размеров, это касается русских печей с большим порталом. В этом случае рекомендуется выбирать кирпич печной, размеры которого позволят сформировать сечение канала в 260 x 260 мм.

Заключение

Укладываться печные трубы могут из полнотелого керамического кирпича, марка которого обозначается как М-150, это приравнивается к печному кирпичу. Использовать для этого необходимо печной глиняный раствор, заполняя швы полностью. Толщина последних должна составить 10 мм или меньше. Когда укладывается труба в области чердака и над крышей, к ингредиентам печного раствора необходимо добавить цемент. Специалисты в последнее время советуют использовать для кладки трубы над крышей облицовочный кирпич, так как он имеет высокую морозостойкость.

Размеры, вес, характеристики печного кирпича

Стандартные размеры и вес печного кирпича

Современный рынок стройматериалов предлагает потребителю очень широкий выбор разных типов кирпичей. Каждый из них отличается своими техническими характеристиками и сферой применения. Но насколько широк ни был бы ассортимент, для возведения печей и каминов нельзя использовать обычные силикатные блоки – здесь нужен другой материал, способный выдерживать температуру не менее 1000 °С. Печные блоки тоже бывают разных марок. И чтобы подобрать оптимальный вариант для возведения конструкции, необходимо учитывать основные параметры сырья – вес и размеры печного кирпича. Какие варианты предлагают производители?

Сколько весит печной кирпич?

Масса кирпичных блоков – основной параметр, который строго регулируется ГОСТом или ТУ конкретного производства. Вес печного кирпича напрямую влияет на то, какая нагрузка в дальнейшем будет приходится на фундамент. К тому же, зная этот показатель, можно вычислить общий расход сырья, массу поддона и 1 м³ материала.

Виды, назначения, размеры, формы изделий бывают разные, а соответственно, разнится и их масса. И даже если взвесить кирпичи одной и той же марки, но взятые из разных партий, показатели могут различаться, что, по сути, является нормой. Взвесив определенное количество образцов, мы все равно получим среднюю массу, обозначенную ГОСТом, СНИПом или ТУ. Поэтому, задаваясь вопросом, сколько весит печной кирпич, мы имеем в виду справочную информацию об его стандартной удельной массе.

Производители сегодня предлагают печные блоки массой от 2 до 4 кг. Хотя нормативными документами установлена удельная масса печного кирпича, равная 3,7 кг. На конечный вес изделий влияют характеристики печного кирпича и их размер.

Это интересно:

Чем отделать камин из кирпича?

Средняя цена за штуку шамотного кирпича.

Состав шамотного кирпича.

Какие размеры у печного кирпича?

Стандартные размеры

За долгие годы существования печного кирпича на строительном рынке сформирован некий классический образец блока, который мастеру удобно держать в руках при работе, и который дает в итоге выровненную кладку.

Стандартный размер печного кирпича имеет следующие параметры: длина – 250 мм, ширина – 120 мм, высота – 65 мм.

А если в процессе кладки кирпича необходимо воспользоваться не целым изделием, а только его частью, блок разрезается специальными инструментами или раскалывается сильным ударом.

Размер кирпича для печи может и отличаться от стандартных показателей. К примеру, некоторые производители предлагают покупателям блоки размерами 230*113*65 мм.

Размеры печей и законы, обязательные для исполнения при кладке бытовых печей

Технологические рекомендации

1. Первый тепловой подъем в топке печи (подробнее см. рис. 1 и 2, а также п. 5 главы 4).
2. Ширина топки печи. Не менее 25 см и не более 40 см для бытовых печей средней мощности.
Ширина топки печи должна быть равной ширине топочной дверцы (25 см) или (для удобства) чуть более того. Если она будет более 40 см, то скорость теплопотока снизится, что отрицательно скажется на процессе сгорания топлива. В чрезмерно широком топливнике оно всегда будет сгорать медленно и не полностью.
3. Минимальная высота топки печи. В литературе рекомендуется высота 80-100 см. Если по какой-то причине ее достичь невозможно, нужно дополнить недостающий объем топливника так называемой «камерой догорания». Для того чтобы процесс сгорания топлива всегда (на всех режимах работы печи) был полным, горючим газам нужен значительный объем. Если высота топки печи будет менее 80-100 см и «камеры догорания» тоже не будет, то во время фазы интенсивного горения горючим газам просто негде будет сгорать. Поэтому недогоревшие вещества будут уходить в дымовые каналы и осаждаться там в виде смолистых веществ и сажи. Понятно, что и расход топлива в топливнике с недостаточным объемом обязательно повысится.

В старых книгах дается такая рекомендация: высота топки должна быть не менее ее двойной ширины, но не более тройной. Впрочем, при наличии «камеры догорания» последнее условие будет необязательным.
4. Глубина топки печи. Минимальный размер около 70 см, максимальный — не регламентируется.
5. Правильные пропорции поддувальной камеры.
6. Установка верхнего кирпича над дверцей печи. Желательно сложить его «в замок» (рис. 5). При отсутствии кирпичей хорошего качества можно укладывать на две металлические полоски.

Рис. 5. Схема установки замкового кирпича над дверцей печи
	А. Замковый кирпич

Рис. 6. Схема правильной укладки полосок металла
	A. Полоска 1 Б. Тепловой зазор В. Полоска 2 Г. Дверца топки

Когда верхний кирпич кладут на одну металлическую полоску, то передняя стенка печи (не всегда, но как правило) начинает «дышать»: коэффициент теплового расширения металла в 6 раз выше коэффициента расширения кирпичной кладки. Старые печники учили меня: «Металл под дымоходы никогда не закладывай, он тебе потом всю печь разворотит».

При крайней необходимости металл в печь закладывать все-таки можно, но при одном условии: чтобы один конец металлической полоски был обязательно свободным. Однако в зоны с наиболее жесткими температурными нагрузками металл нельзя вкладывать ни в коем случае.

7. Установка рамки топочной дверки. На рамку топочной дверки наклёпываются четыре металлические полоски.

Рис. 7. Схема правильной установки креплений на рамке топочной дверки, вид сверху
	А. Растяжки Б. Наклепанные полоски В. Рамка печной дверки

Рис. 8. Схема правильной и неправильной установки угловых величин проволочных растяжек относительно рамки топочной дверки, вид сверху
	A. Растяжки правильно «внатяг» Б. Растяжки правильно «на излом»

Если по каким-то причинам приходится крепить рамку топочной дверки на проволоку (рекомендуемое сечение проволоки — не менее 3,5 мм), то необходимо закреплять проволочные растяжки под углом не менее 45° относительно лицевой поверхности топочной дверки.
При неправильном закреплении топочной дверки проволочные растяжки держат ее рамку не «внатяг», а «на излом». Печной раствор под проволокой быстро выкрашивается, и топочная дверка вываливается из своего посадочного места в течение считанных недель.
При закреплении рамки топочной дверцы также необходимо учитывать вертикальный наклон ее установки. Он должен быть таким, чтобы печная дверка в свободном (незафиксированном) состоянии сама, под воздействием силы земного притяжения стремилась закрыться или (при установке рамки топочной дверки строго по вертикали) хотя бы не открывалась.

Рис. 9. Вертикальный наклон дверки, вид сбоку
	А. Правильный Б. Неправильный

Рис. 10. Схема установки горизонтального наклона колосниковой решетки, вид сбоку и спереди
	A. Топочная дверка Б. Колосниковая решетка, неправильно В. Колосниковая решетка, правильно Г. Вид спереди, неправильно Д. Вид спереди, правильно

8. Установка прочистных дверок. Прочистные дверки можно крепить на проволоку.
9. Установка колосниковой решетки. Обязательным условием кладки колосников должно быть соблюдение тепловых зазоров 0,5 см со всех сторон колосника, где он может упираться в кладку печи. В оставленные зазоры засыпается песок или зола (также см. пояснения к п. 4 главы 19 («Мелкий ремонт»), рис. 10, а и б).
Установка колосников «впритирку» приведет к тому, что нижняя часть кладки окажется разломанной при первом же значительном прогреве печи.
10. Толщина пода шанцевой кладки должна быть ровно в два слоя кирпичей на плашку. Если под печью находится деревянная поверхность, то в целях пожарной безопасности необходимо положить один дополнительный слой кирпичей на плашку непосредственно на деревянную поверхность.

Рис. 11. Схема кладки шанцевого пода, вид сбоку
	А. Пожарозащитный слой Б. Под В. Шанцы Г. Пол

Один слой шанцевой кладки недопустим по правилам пожарной безопасности (он быстро прогорит), а три слоя не обеспечат интенсивного теплоотбора. Значит, остается только два.
11. Поперечные сечения дымовых колодцев до выхода из помещения (первого этажа) должны быть в любом случае не менее 300 см2 (один кирпич на плашку).
Сужение поперечного сечения дымового канала (более рекомендуемого) заметно снизит тягу печи. Сырые дрова в такой печи будут гореть слабо. Трудно будет добиться и равномерности теплоотдачи.
12. Длина кратчайшего пути по дымовым каналам до выхода их из помещения первого этажа не должна превышать 5-6 м (при наличии сдвоенных и строенных колодцев учитывается не сумма их путей, а только лишь длина кратчайшего пути по дымовым каналам).
Нарушение этого ограничения максимальной длины дымовых каналов значительно ослабит общую тягу печи и, что гораздо хуже, может привести к образованию конденсата внутри дымовых колодцев и выходной трубы печи.
13. Диаметр выходной трубы должен быть не менее 16 см и не более 30 см.
Установка выходной трубы за пределами рекомендуемых диаметров обязательно приведет к заметному ослаблению тяги в печи. 14. Вертикальные внутренние перегородки дымовых каналов с общей кладкой печных стенок не перевязываются.
15. Внутренние перегородки дымовых каналов должны выкладываться в четверть кирпича. Это необходимо для равномерной площади теплоотдачи внешних стен печи.

Установка внутренних перегородок в полкирпича или более будет создавать соответствующие зоны плохой теплоотдачи на общей теплоотдающей поверхности печи.
16. Внутренние перегородки горизонтальных колодцев исполняются в обязательной перевязке с общей кладкой стенок печи.
17. Огнеупорный и красный кирпиче не перевязывается вместе в одну кладку — у них разный коэффициент теплового расширения.
18. В некоторых источниках о печном деле рекомендуется высота трубы не менее 5 м от поверхности колосниковой решетки. В печи, которая сложена с соблюдением вышеуказанных рекомендаций, тяга будет хорошей и при высоте трубы 3-4 м, но 5 м — все-таки лучше.
19. Футеровочный кирпич должен выкладываться с таким учетом, чтобы быть в устойчивом положении и без раствора.
Температурный и технический режим работы футеровочного кирпича таков, что связующий раствор в этой зоне топки печи вынужден скорее играть роль жесткого герметика, чем скреплять кирпичи между собой. Большие температурные перепады отрывают раствор от кирпичей при первом же значительном нагреве печи. Если футеровочный кирпич будет держаться только на сцепляющих свойствах раствора, а не сам по себе, очень скоро он «выползет» из общего ряда кладки. Футеровочный кирпич нельзя увязывать с общей кладкой печи.
