Верстак в гараж своими руками

Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование. При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия. Оптимальным вариантом является создание своими руками удобного и прочного верстака.

Назначение верстака в гараже

Если вы планируете использовать гараж в том числе в качестве мастерской, без верстака не обойтись

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Конструкция верстака

Хороший верстак должен соединять в себе функциональность и компактность

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

• Основную рабочую поверхность;
• Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
• Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
• Щит для размещения наиболее используемых инструментов.

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Угловой верстак

Существует различия и по типу функционала:

• Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

Столярный верстак

• Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.



Слесарный верстак

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Необходимые инструменты и материалы

Для создания своими руками металлического верстака потребуются:

• Болгарка с отрезным и шлифовальным кругами;
• Сварочный аппарат;
• Рулетка, линейка, угольник;
• Карандаш или чертилка;
• Строительный уровень, лазерный уровень или нивелир;
• Электродрель или шуруповёрт;
• Электролобзик для резки листовых материалов (ДСП, МДФ, фанеры и т.п.).

Из материалов необходимо приготовить:

• Металлический уголок 50 на 50;
• Труба прямоугольного сечения 60 на 40;
• Стальная полоса и стальной лист для изготовления направляющих для ящиков, стеллажей, верхнего яруса, инструментального щита;
• Доски или листовые материалы под столешницу;
• Фанера для ящиков;
• Саморезы, шурупы, болты с гайками, прочие крепёжные элементы;
• Краска, кисти, растворитель.

В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

Пошаговая инструкция по изготовлению верстака для гаража

Сборка опорного каркаса

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

1. Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
2. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
3. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
4. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
5. В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак. В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
6. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
7. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним. Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
8. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Видео: Процесс создания верстака

Техника безопасности при работе с самодельным верстаком

Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

оптимальная, стандартная, какой он должен быть для работы

Какой высоты сделать верстак в гараже – основной вопрос, который волнует каждого владельца, имеющего творческую жилку. Гараж – святая обитель мужчины, в которой он не только ставит автомобиль, но и использует ее в качестве мастерской. Высота верстака в гараже должна быть удобной, так как за ним приходится проводить много времени, занимаясь столярными и слесарными работами.

Компактная модель

Из чего состоит конструкция

Гаражный верстак представляет собой прочную и устойчивую поверхность для работ. Он бывает следующих типов:

• навесной;
• складной;
• стационарный.

Гаражный верстак из металла

Навесной является оптимальным решением для изготовления небольших деталей. Он занимает мало места, и его можно убирать с помощью подъемного механизма, освобождая пространство. Складной вариант является универсальным, его можно использовать как в гараже, так и брать с собой для работы в другом месте.

Стационарный верстак представляет собой стол с усиленной рамой нижней опоры. Данное устройство является незаменимым помощником во время ремонта или изготовления деталей, а также различных изделий.

Угловое изделие

Поскольку во время работ требуется множество инструментов и материалов, то рабочее место оборудуют ящиками, полками, навесными креплениями.

Все должно располагаться в зоне доступа. Тогда во время работы в гараже инструменты всегда будут под рукой.

Простейшая конструкция верстака включает следующие элементы:

1. Литая или прессованная столешница. В основном она делается из дерева твердых пород или листового железа, чтобы выдерживать ударную нагрузку.
2. Усиленная рама с боковыми опорами или ножками. Прочное основание требуется для работы с изделиями больших габаритов, обеспечивая устойчивость конструкции.
3. Тумба под инструменты и материалы, разделенная на секции полками или ящиками. Если верстак удлиненный, то встраивают две тумбы для размещения расходных материалов.
4. В верстаках для работы по дереву делают дополнительную поверхность под столешницей для размещения крупногабаритных инструментов. В некоторых моделях между нижней полкой и столешницей по углам встраиваются подъемные механизмы для регулировки высоты. Это удобно для столярных работ.
5. Задний экран (перфорированное железо или фанера). К нему крепят дополнительное освещение, инструменты, которые должны быть под рукой.

Модель закрытого типа

Гаражные верстаки делятся на три типа.

Столярный – делается на основе металлического или утяжеленного деревянного каркаса. Столешницу изготавливают из досок не менее 50 мм или брусков, скрепленных фанерой. Он предназначен для работ по дереву или другому материалу, не повреждающему поверхность. Обычно используют для изготовления мебели или предметов декора.

Передвижной верстак для гаража

Ввиду того, что мебель имеет большие габариты, верстак делается от 1 до 2 метров в длину. Рабочая область предполагает использование множества креплений и упоров. В основном такие модели снабжены транспортерами для перемещения, что удобно, когда нужно больше рабочего пространства.

Вариант с деревянной столешницей

Слесарный – рама и поверхность изготавливаются из железа. Верстак удобен для пользователей, которые часто работают с металлическими изделиями. Его поверхность устойчива к ударам и повреждению металлической стружкой.

Размеры гаражного стола

Минимальный размер составляет 70х60 см, что позволяет разместить его в маленьком помещении. Из-за небольших габаритов имеет мало места под размещение инструментов, поэтому требуются дополнительные стеновые полки и крепежи под инвентарь.

В стандартном гараже

Универсальный – удобный вариант для тех, кто занимается разными видами работ в гараже. По устойчивости к повреждениям он равен слесарному верстаку, поскольку имеет устойчивую к повреждениям поверхность. Габариты столешницы позволяют размещать крепления для столярных работ, слесарное оборудование.

Чертеж складного варианта для гаража

Рама делается усиленной. При изготовлении универсального станка следует учесть, что для слесарных и столярных работ требуется разная высота. Подъемные механизмы встраиваются в ножки конструкции или в столешницу.

Схема угловой модели

Расчет высоты

Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.

Чертеж двухъярусной модели

При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.

Гаражный стол с ящиками

Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:

Рост минус 90 см (интервал нагрузки на скелет в положении стоя) = оптимальная высота.

Параметры подсчетов приведены ниже в таблице.

Рост, см	Стандартный интервал 100 % нагрузки в положении стоя, см	Высота слесарного верстака, см
165	90	75
170	90	80
175	90	85
180	90	90
185	90	95
190	90	100
195	90	105
200	90	110

В магазинах представлен большой выбор верстаков, у которых стандартный размер составляет 80–90 см и рассчитан на рост 170–180 см. Для высоких людей предлагаются модели без тумб, которые регулируются по высоте от 80 до 110 см. Для людей ниже 170 см в продаже предусмотрены подставки для ног 5–15 см.

Параметры изделия с выдвижными ящиками

Для проверки высоты следует стать боком к изделию, опустить на поверхность ладонь. Если рука не сгибается, не напрягается, значит, расстояние подобрано правильно.

Схема гаража

Можно проверить другим способом. Встать лицом к верстаку, положить на него ладони. Если руки не сгибаются, в плечах и спине не чувствуется напряжение, то расчеты верны.

Размеры стандартного вида

Слесарный станок предполагает использование тисков. Расчет высоты стола для работы с тисками производится по формуле:

Рост минус длина головы от макушки до подбородка, минус длина руки от локтя до кончика пальцев, минус высота тисков = оптимальная высота.

Передвижная модель

Полученные данные приведены в таблице ниже.

Рост, см	Длина головы (до подбородка), см	Длина руки (от локтевого сгиба до кончиков пальцев), см	Высота слесарного верстака, см (с тисками 14 см)	Высота слесарного верстака, см (с тисками 18 см)	Высота слесарного верстака, см (с тисками 22 см)	Высота слесарного верстака, см (с тисками 31 см)
165	22	42	87	83	79	70
170	22	43	91	87	83	74
175	23	44	94	90	86	77
180	23	45	98	94	90	81
185	23	46	102	98	94	85
190	24	47	105	101	97	88
195	24	48	109	105	101	92

Чтобы проверить правильность выбора высоты, следует встать лицом к установленным тискам. Затем нужно согнуть преобладающую руку в локте и поставить на центр устройства. Пальцы должны касаться подбородка, спину при этом держат ровно.

Образец дизайна

Если мастер выполняет работу преимущественно сидя, то оптимальный расчет высоты делается по формуле:

Рост минус 110 (стандартный интервал нагрузки сидя) = высота слесарного верстака.

Подвесной вариант

Выбор места расположения

Прежде чем делать чертеж верстака, следует определиться с местом расположения. Желательно, чтобы он был расположен слева или прямо от источника света. Если в ближайшей зоне доступа нет розетки электропитания, ее проводят дополнительно. Причем следует учесть, что электроприборы требуют большой мощности.

Способ размещения

Если в гараже нет источника естественного освещения, то следует предусмотреть дополнительное освещение столешницы.

Обычно лампу крепят к стеновой панели или ставят сбоку. Вокруг стола должно остаться место под перемещение во время работ. Расстояние составляет от 40 до 60 см.

Изделие с ящиками для инструментов

Подготовка к конструированию

Оптимальный размер ширины столешницы равен 60–75 см. Длина подбирается из расчета свободного пространства. Минимальная составляет 70 см, максимальная – 2,5 метра. Края стандартной столешницы делают на 0,5–1 см шире основания.

Дизайн гаражного помещения

Из материалов потребуются:

1. Доски толщиной 5–6 см.
2. Листовое железо для столешницы.
3. Фанера для стенок, ящика, стенового щита.
4. Стальные полосы по 0,4 см. Из них делают направляющие и кронштейны.
5. Металлические углы размером 40х40х3 мм. Они нужны для силового каркаса, ограничителей столешницы, задней стенки.
6. Трубы четырехгранные сечением 50х50х3 мм, предназначенные для каркаса.
7. Анкерные болты, шурупы, саморезы.
8. Лак, краска, раствор антисептика.

Вариант из досок

Из инструментов потребуется следующее:

• сварка, электроды;
• рулетка, уровень;
• дрель, шуруповерт;
• электролобзик;
• болгарка;
• диски (по металлу и для шлифовки).

Изделие с длинной столешницей

Детали раскраивают согласно размерам чертежа, где стандартная высота верстака в гараже должна быть обязательно учтена. Далее нарезают металлические элементы. Верстак можно сделать со встроенными домкратами, винтовыми или гаечными, для изменения высоты.

Стандартные параметры для роста 185 см:

• полная высота верстака – 95 см;
• толщина столешницы – 6+2 (изменение расстояния при сварке) см;
• высота каркаса – 87 см;
• длина столешницы – 220 см;
• ширина 60–75 см;
• ширина под боковые тумбы – не более 75 см с каждой стороны.

Графическое изображение изделия

Этапы работы

Последовательность изготовления верстака для гаража выглядит следующим образом:

1. Сборка каркаса. Сварочные работы производят с учетом того, что сверху будет привариваться стяжка уголков для досок. В первую очередь соединяют продольные и боковые четырехгранные трубы. По центру с равным интервалом приваривают поперечные трубы для усиления конструкции.
2. К каркасу крепят 4 четырехгранные ножки высотой 87 см, укрепляя угол жесткости угловыми перемычками.
3. Из труб сваривают скелет под ящики по принципу квадрата. Для устойчивости соединяют угловыми и прямыми перемычками в местах стыка. По бокам приваривают прямые перемычки с просверленными местами для креплений ящиков или полок.
4. Собирают и приваривают верхний каркас из уголков для фиксации досок столешницы. По всему периметру просверливают дырки для соединения досок с каркасом.
5. Из уголков к задней стенке столешницы приваривают уголок, равный ширине стола. С ним соединяют 4 вертикальных уголка. В уголках просверливают отверстия под установку стенового щита.
6. По периметру стола приваривают кронштейны из стальных полос для крепления стенок из фанеры. В них делают отверстия.
7. Дерево обрабатывают раствором антисептика. Также необходимо сделать обработку металла, чтобы не началась коррозия из-за перепадов температуры и попадания влаги.
8. Укладывают доски, оставляя по нескольку миллиметров зазора между деревом и металлическим краем. Затем крепят к каркасу саморезами. Поверхность шлифуют. Обработанный от коррозии лист железа прикрепляют к столешнице с помощью шурупов.
9. Собирают ящики. Прикручивают к ним направляющие салазки.
10. Скручивают фанерный каркас стола.
11. Устанавливают ящики, полки.
12. Крепят задний стеновой щит.

Вариант с полками для инструментов

Подобный вариант стола рассчитан на нагрузку не менее 200 кг. На нем будет удобно работать с любыми материалами.

Размер поверхности позволяет установить как слесарные, так и столярные приспособления.

Многофункциональная модель

При изготовлении верстака нужно соблюдать следующие правила:

1. Готовый вариант должен отвечать требованиям устойчивости. Если верстак раскачивается, сдвигается при малой нагрузке, то требуется дополнительное усиление конструкции или выравнивание пола под конструкцией.
2. В зоне проведения работ не должно быть элементов, мешающих передвижению в целях безопасности.
3. Конструкцию отшлифовывают, чтобы придать ей должный вид, а также в целях избавления от острых, режущих краев.
4. Рабочее место своевременно очищается от стружек, масла и других смазочных материалов.

Современный дизайн

При подборе высоты верстака в гараже стоит заранее продумать, какой вид работ будет основным. Если стол предназначен больше для слесарных работ, то стоит предусмотреть наличие подъемного механизма или сделать подставку для ног. Чем лучше оборудовать рабочее пространство, тем больше шансов не оказаться с больной спиной к концу дня.

чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

• сварочный аппарат с электродами;
• уровень;
• шуруповёрт;
• дрель;
• болгарка, оборудованная шлифовальным диском и кругом для резки металла;
• рулетка;
• электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

• квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
• полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
• лист стали для держателей ящиков толщиной в 2 мм;
• фанерный лист толщиной в 1,5 см;
• шурупы;
• анкерные болты;
• уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
• уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
• лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
• деревянные доски толщиной в 5 см;
• направляющие для ящиков в столе;
• саморезы по металлу;
• краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

1. Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
2. После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
3. Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
4. После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
5. Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
6. Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
7. Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
8. Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
9. В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

1. Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
2. По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
3. Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

1. Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
2. Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
3. Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
4. Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
5. Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
6. После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
7. Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
8. Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
9. На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
10. Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
11. На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

Прочный и надежный верстак для гаража своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж.
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы
1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками.

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.Места сварки тщательно зачистил при помощи болгарки (УШМ)К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы.Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.После чего все места соединения необходимо усилить металлическими пластинами.В углы навариваются распорки.На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться. Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.Поверхность верстака окрашивается краской.На ящики по бокам прикручиваются мебельные направляющие.Столешницу автор делает из дерева, доска 50 мм, если у вас нет длинной доски, то можно уложить короткие поперек. Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.Автор использовал вот «Барьер»После чего по размеру столешницы выпиливается лист металла 2 мм.Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.Таким образом ящики будут удобно открываться и закрываться.В передней части каждого ящика прикручена ручка для удобного открывания.На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.В нижней части сделаны открытые полки, где можно хранить электроинструмент.Очень удобно работать когда у тебя все под рукой и собрано в одном месте.Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками. После чего автор переходит к созданию панели для инструментов, по размеру выпиливает фанеру и покрывает ее защитным составом для дерева.Далее болтами прикручивает к уголкам и стягивает гайками.Получилась удобная панель для разного инструмента.Затем нужно вкрутить саморезы или сделать специальные крючки, чтобы инструменты можно было легко подвесить.Вот собственно что получилось в итоге проведенной работы.Верстак в мастерской или гараже просто незаменим, а сделать его можно самостоятельно, что собственно и доказал наш автор наглядным примером. Мастер старался сделать все максимально качественно и надежно, потому как делал для себя. Многие скажут потрачено много металла, да это так, но качество превыше всего.

Как видите при желании все можно сделать своими руками, инструкция и пример у вас есть, так что берем и делаем. Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.



Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.

Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

• Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
• Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
• Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
• Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

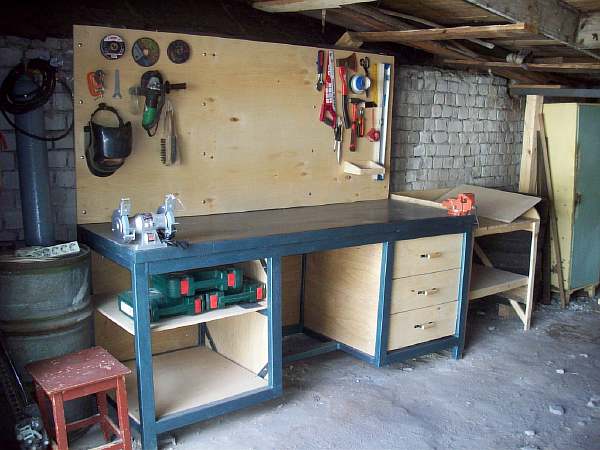

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

Верстак в гараж своими руками

Гараж — это многофункциональное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Верстак в гараж своими руками

Содержание пошаговой инструкции:

Что такое верстак

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханические и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Вариант верстака

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Верстак металлический

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Универсальный верстак

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Верстак металлический

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Как сделать металлический верстак своими руками

Как сделать металлический верстак своими руками

Инструмент

1. Болгарка с кругом для резки металла и шлифовальным диском.

2. Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

3. Уровень.

4. Рулетка.

5. Шуруповерт.

6. Электролобзик для раскроя фанеры.

7. Дрель.

Материалы

1. Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

2. Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

3. Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

4. Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

5. Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

6. Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

7. Деревянные доски для столешницы. Толщина 50 мм.

8. Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

9. Направляющие для ящиков стола.

10. Шурупы для сборки ящиков из фанеры.

11. Саморезы по металлу.

12. Анкерные болты.

13. Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Каркас верстака

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

Каркас верстака

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Изготовление каркаса столешницы

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Изготовление каркаса столешницы

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Изготовление каркаса столешницы

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Усиление каркаса

Усиление каркаса

Усиление каркаса

Четвертый этап — изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Изготовление ящиков верстака

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Направляющие для ящиков

Изготовление ящиков верстака

Пятый этап — укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Укладка досок в каркас столешницы

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

Укладка досок в каркас столешницы

Шлифовка досок

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Обработка столешницы антисептиком

Антисептик

Шестой этап — крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Крепление верхнего стального листа

Нанесение антикоррозийного состава на столешницу

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Установка ящиков

Установка ящиков

Ручки ящиков стола

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Тиски

Требования безопасности к самодельной конструкции верстака

1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Щит для инструментов

Щит для инструментов

Щит для инструментов

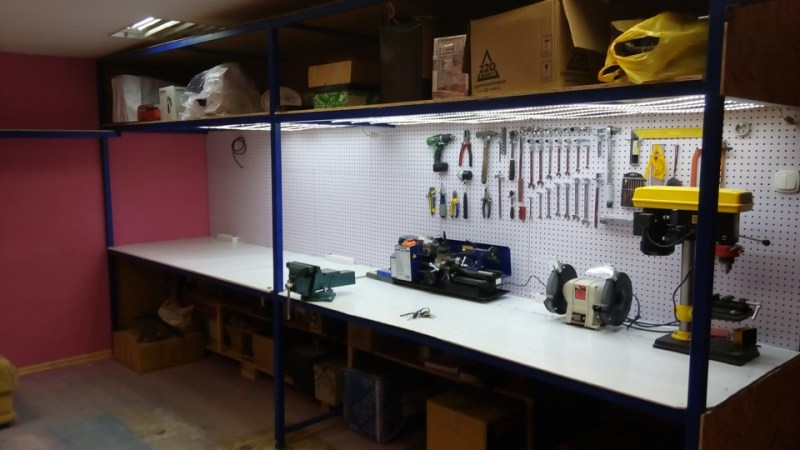

Готовый верстак

Видео — Верстак в гараж своими руками

как сделать своими руками, чертежи и размеры, инструменты и материалы

Для работы с различными материалами в гараже требуется специальное рабочее место. Обычный стол не подходит для выполнения большей части работ по причине хрупкой конструкции и неподходящего материала. Поставив верстак в гараж, удастся выполнять обработку различных материалов и организовать рабочее пространство, сделав его более функциональным.

Для чего в гараже нужен верстак

Правильно сооруженный гаражный верстак выполняет несколько функций. В частности:

1. Поверхность верстака выступает в роли рабочего стола для выполнения повседневных работ и обработки материалов.
2. Встроенные шкафы можно использовать для хранения подручных инструментов.
3. Слесарная разновидность конструкции подходит для заточки и шлифования крупногабаритных металлических изделий.

Основные разновидности

Все конструкции подразделяются на столярные и слесарные. Отличия заключаются в используемых материалах, вариативности применения и типе каркаса (складной или цельный). Столярный гаражный верстак конструируется на основе металлического либо деревянного каркаса, который может быть прямым либо угловым. Столешница изготавливается только из древесины.

На данной поверхности не рекомендуется работать с металлическими изделиями, поскольку на ней могут остаться тяжело смываемые следы от машинного масла. Кроме того, металлическая стружка повредит рабочее место, из-за чего сократится срок эксплуатации.

Слесарная разновидность является универсальным вариантом. Столешница изготавливается из металла и подходит для обработки деталей из любых материалов. На поверхности верстака разрешается проводить распил, заточку, шлифование и другие виды работ. Конструкция является более устойчивой даже при откидной столешнице.

Необходимые инструменты и материалы для создания конструкции

Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:

• болгарка со шлифовальным диском и кругом для резки по металлу;
• шуруповерт, дрель;
• рулетка и уровень для проведения замеров;
• электрический лобзик для работы с фанерными листами;
• сварочный аппарат и электроды.

В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.

Чертежи и оптимальные размеры

Чтобы обеспечить удобство работы на верстаке, рекомендуется придерживаться стандартных размеров, но при этом важно учесть индивидуальные потребности. Для этого необходимо предварительно подготовить чертежи и схемы, на которых будут обозначены точные показатели, включая следующие:

1. Длина. Зависит от деятельности собственника гаража и наличия пространства. Усредненный показатель составляет около 2 м.
2. Ширина. Располагая самодельный верстак рядом со стеной, необходимо предусмотреть возможность дотянуться до всех инструментов на полке и в тумбочке. Не следует делать ширину более 0,6 м, если верстак установлен вплотную к стене.
3. Высота. Показатель высоты определяется в индивидуальном порядке и зависит от роста человека. Стандартный показатель составляет 0,8-1 м, но этого может оказаться недостаточным для работы в стоячем положении.

Если конструкция изначально разрабатывается для стоячей позы, но иногда приходится работать сидя, стоит дополнительно подготовить деревянную подставку, на которую можно будет поставить стул. Также при определении габаритов рекомендуется оставить на одной из сторон столешницы место для крепления электрического режущего и шлифовального инструмента. Чтобы зафиксировать оборудование, необходимо оставить выступ края рабочего стола за каркас на 0,2-0,3 м.

Построение верстака своими руками

Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.

Из металла

Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:

1. Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
2. Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
3. Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
4. После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.

Из дерева

Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:

• горизонтальными балками из древесины соединить ножки верстака;
• зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
• верхнюю часть конструкции промазать столярным клеем для придания прочности;
• провести шлифование электродрелью с наждачной насадкой;
• обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.

После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.
