Доски являются пиломатериалом, толщина которого может составлять до 10 см, а ширина превышать данную величину более чем в 2 раза. Изготавливаются они из бруса и бревен. Материал широко применяется при изготовлении мебели, тары и конечно, самым широким образом – в строительстве.

Стандартные размеры доски являются важнейшим параметром. О них мы и поговорим в нашей статье. Но прежде разберемся, какие виды продукции выпускают производители.

Важнейшие размеры продукции – длина, ширина и толщина.

Разновидности материала

Прежде всего, доски различаются по степени обработки древесины.

Типы изделий

Пиломатериалы по уровню обработки кромок.

По степени обработки краев:

1. У необрезных планок кромки не опилены либо обработаны частично. Они могут иметь ненормируемый обзол.
2. Аналоги обрезные имеют кромки, которые опилены пластям перпендикулярно. Их обзол не должен быть более допустимой величины по нормативным документам.
3. На односторонне-обрезных изделиях один край опиливается перпендикулярно пластям. Обзол на нем не должен быть больше, чем допустим в обрезных досках.

Половые планки.

Исходя из особенностей внешней пласти:

1. Обапол обладает пропиленной внутренней и частично либо полностью не пропиленной внешней стороной. Размеры доски для пола данной разновидности: ширина и толщина их тонкого конца не нормируется.
2. Обапол горбыльный имеет внешнюю пласть, пропиленную не больше чем на полдлины.
3. Обапол дощатый обладает внешней стороной, которая пропилена больше чем на полдлины.
4. Горбыль имеет одну опиленную, а другую не обработанную либо не полностью пропиленную сторону. Размеры ходовых досок на чердаке этой разновидности: ширина и толщина их тонкого конца нормируется.
5. Горбыль дощатый обладает внешней пластью, которая опилена больше чем на полдлины.

На фото строганные изделия.

Исходя из уровня выглаживания:

1. У строганой продукции обстругана хотя бы одна пласть либо обе кромки.
2. У односторонне строганых изделий обработана одна сторона.
3. У двухсторонне строганых аналогов доска обструганы обе поверхности.
4. У шлифованной доски обструганы, а затем отшлифованы обе пласти и кромки, а также оба торца.

Обратите внимание!
Инструкция замечает, что наиболее качественная продукция – калиброванная.
Изделия сначала просушиваются в камерах, а затем с высокой степенью точности обрабатываются до определенных стандартом либо проектом размеров.

Способы производства

Методы производства прямым образом влияют на размер половой доски:

1. Распиловка бревен «вразвал». Ствол режется за один проход на пилораме, многопильном станке либо ленточной пиле на несколько необрезных элементов определенной толщины.
2. Распиловка стволов «с брусовкой». Из них на таком же оборудовании за первый проход нарезается несколько боковых плашек (с обеих сторон бревна), а также двукантный (сердцевинный) брусок. За второй проход брус пилится на обрезные планки (попавшие краем в его пласть) и боковые (необрезные).
3. Производство обрезных изделий из необрезных. Для этого у продукции обрабатываются края на круглопильном универсальном оборудовании либо прирезных одно- и многопильных станках.

На фрезернопильном станке получают сразу обрезные планки.

4. Пиление стволов своими руками с их одновременным фрезерованием. Тут применяется фрезернопильные станки. Они дают возможность за одну установку производить обрезные планки.

Размеры продукции

Габариты продукции определяют соответствующие государственные стандарты.

Нормативная документация

• ГоСТ №18288/87 «Производство лесопильное. Определения и термины»;
• ГоСТ №24454/80 «Размеры пиломатериалов из хвойных пород»;
• ГоСТ №2695/83 «Технические условия на пиломатериалы из лиственных пород»;
• определяются размеры обрезных досок по ГоСТу №8486/86. В нем установлены параметры их длины и поперечного сечения.

Габариты изделий

Из бревна можно получить множество пиломатериалов с разными размерами.

Так, продукция из хвойных пород должна иметь следующие размеры:

• толщину в сантиметрах: 1.6, 1.9, 2.2, 2.5, 3.2, 4, 4.4, 5, 6, 7.5;
• ширину (размеры обрезной доски по ГоСТу) в сантиметрах: 7.5, 10, 12.5, 15, 17.5, 20, 22.5, 25, 27.5;
• длину, в метрах: 1-6.5, для производства тары от 0.5, для изделий, идущих на экспорт — 0.9-6.3.

Для зарубежных рынков может производиться такой размер обрезных досок: 6.3×16, 9×12.5, 5×30, 6.3×30, 7.5×30.
Планки из лиственных сортов древесины должны иметь такие габариты:

• толщину, в сантиметрах: 1.9, 2.2, 2.5, 3.2, 4, 4.5, 5, 6, 7, 8, 9;
• ширину (стандартные размеры обрезной доски), в сантиметрах: 6, 7, 8, 9, 10, 11, 13, 15, 18, 20;
• длину, в метрах: 0.5-6.5 (твердые лиственные сорта), 0.5-2 с градацией 10 см и 2-6.5 с градацией 25 см (мягкие лиственные сорта).

Размеры доски по госту 8486 86 представлены в нижней таблице.

Толщина, в см	Ширина, в см
1.6	7.5	10	12.5	15	×	×	×	×	×
1.9	7.5	10	12.5	15	17.5	×	×	×	×
2.2	7.5	10	12.5	15	17.5	20	22.5	×	×
2.5	7.5	10	12.5	15	17.5	20	22.5	25	27.5
3.2	7.5	10	12.5	15	17.5	20	22.5	25	27.5
4	7.5	10	12.5	15	17.5	20	22.5	25	27.5
4.4	7.5	10	12.5	15	17.5	20	22.5	25	27. 5
5	7.5	10	12.5	15	17.5	20	22.5	25	27.5
6	7.5	10	12.5	15	17.5	20	22.5	25	27.5
7.5	7.5	10	12.5	15	17.5	20	22.5	25	27.5
10	×	10	12.5	15	17.5	20	22.5	25	27.5
12.5	×	×	12.5	15	17.5	20	22.5	25	×
15	×	×	×	15	17.5	20	22.5	25	×
17.5	×	×	×	×	17.5	20	22.5	25	×
20	×	×	×	×	×	20	22. 5	25	×
25	×	×	×	×	×	×	×	25	×

Паркетные доски

Высота паркетных планок имеет важнейшее значение.

Паркетная планки являются одним из видов деревянного покрытия пола. Изготавливаются они путем склеивания нескольких прослоек ламелей (узких сегментов, размещаемых меж собой перпендикулярно). Лицевая сторона покрытия защищается маслом либо лаком.

Исходя из ГоСТа №862.3/86, стандартный размер паркетной доски таков:

• длина 1.1-2.5 м;
• ширина 12-20 см;
• толщина 0.7-2.5 см.

Обратите внимание!
Выбирая паркетные планки, учтите, что их ширина и длина важны для эстетических соображений и личных предпочтений, толщина же будет определять технические характеристики покрытия.

1. Паркет 7 мм является самым тонким, цена его наименьшая. Верхний его слой делается из шпона ценных пород дерева. Поэтому покрытие нельзя циклевать после монтажа и при ремонте. Подобный паркет выбирается для комнат, в которых невозможно либо нежелательно поднимать полы и дверные пороги.
2. Аналоги толщиной 1 см имеют рабочий слой, который можно ошлифовывать при финишном выравнивании деревянного пола и при ремонте до 2.5 мм.
3. Аналоги величиной 13-15 мм обладают верхним слоем толщиной до 4 мм. Такой размер оптимален для укладки паркетных досок на «теплые полы».
4. Паркет высотой 2 см имеет лицевую поверхность толщиной 6 миллиметров. Его прочностные качества увеличены. Исходя из этого, покрытие чаще всего выбирается для общественных, коммерческих, офисных помещений.

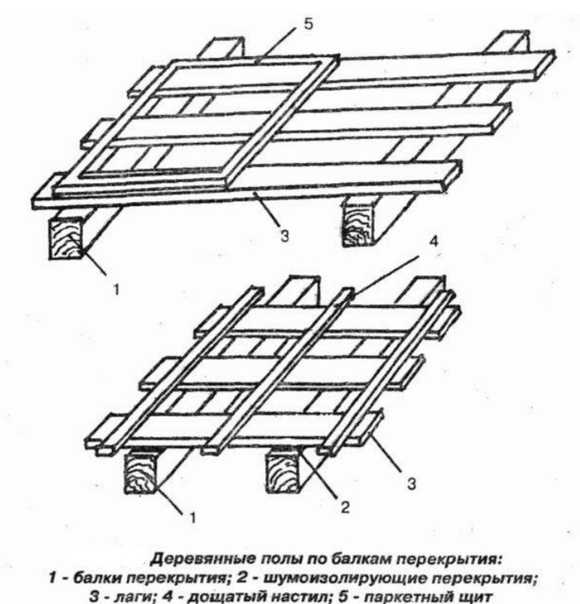

Толстые изделия можно класть на лаги.

5. Начиная с величины в 2,2 сантиметра паркетные планки можно укладывать на лаги и балки. При таком размере замковое крепление либо клеевая фиксация изделий встречается нечасто.
6. Максимальный размер половых досок из ламелей – это 2.5 сантиметра. Такая продукция имеет высокий уровень стойкости к динамическим нагрузкам. Исходя из этого, покрытие выбирается для помещений с максимально высокой проходимостью.

Обратите внимание!
Размеры напольной доски паркетного типа могут быть разными.
Однако особо пристальное внимание нужно обращать не столько на общую ее толщину, а на параметры верхнего слоя покрытия.
Его толщина может составлять 0.22-0.6 см.

От нее зависит число возможных шлифовок, следовательно — и долговечность облицовки полов.

Вывод

Габариты являются их важнейшей технической характеристикой. От них зависит выбор изделий для той или иной строительной работы. Ознакомившись с видео в этой статье, вы узнаете много новой информации. Если у вас возникли вопросы, то вы можете задать их в комментариях, и мы с удовольствием на них ответим.

Организация правильных ходовых мостиков на чердаке

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”!

Сегодня мы будем говорить о ходовых мостиках на чердаке. На мой взгляд это важная тема. Потому что если, например, вы строите бюджетный дом, но хотите его получить достаточно комфортным, это значит у вас будет чердак  по железобетонным перекрытиям и утеплять вы его будете минеральной ватой. Не важно базальтовой или стекловатой. В любом случае для того, чтобы ходить по чердаку для обследования конструкций, сложить ненужные вещи и прочее, нам нужно сделать какую-то площадку и естественно минеральная вата прекрасно работала.

Сегодня мы заглянем в файлы, я покажу вам наши проекты и какие решения мы закладываем в проекты наших клиентов. Как всегда будем говорить про решения для комфортных домов и замечательных людей! 🙂

Полный вопрос: Andrey Bondarenko/ Организация правильных ходовых мостиков для ревизии холодного чердака, утеплённого минватой 300 мм,по плитам ПК с гидроизоляционным слоем из наплавляемого рубероида. Конструктив, организация воздушного зазора/вентзазора, нюансы.

Хочу также сказать всем людям, которые говорят мне, что я теоретик. Вы уже много раз видели, как я показываю наши рабочие проекты на вебинарах. И можно увидеть, что на них стоит 2 подписи: главного архитектора проекта Г.Б Андреева и главного инженера проекта А.В. Терехова. Это 2 человека, которые отвечают полностью за проект: за все решения, которые в проект заложены. Мы не директора, мы проектировщики, которые несут ответственность и отвечаю за качество наших проектов. Также у нас есть помощники, которым мы очень благодарны, потому что без них у нас бы не получались проекты такого качества.

На Блоге уже была тему про чердак — Качественный холодный чердак. Узлы кровли, примыкания, где я говорил о том, что если вы хотите получить комфортный дом, то в нашем климате чердак это плюс. Потому что летом менее жарко,а зимой теплее. Но  в обязательном порядке необходимо делать хорошую вентиляцию чердака. И как раз в проекте на видео вы можете увидеть слуховые окна. Как раз они и помогают вентилировать чердак. Это является задачей номер один, если вы утепляете чердак минеральной ватой. Никакие другие решения вам не помогут, если вы не организовали хорошую вентиляцию чердака.

2:50 Пример рабочего проекта
5:08 Узлы по ходовым мостикам
7:00 Оцинкованные уголки и дюбеля
8:17 Перекрестное утепление
9:40 Зачем тут строительный картон?
12:23 Вентзазор
14:20 Какую здесь выбрать минеральную вату?
14:55 Целлюлозный утеплитель
16:33 Еще один пример рабочего проекта
18:18 Как ставить крепежи стойки?

Вопросы пользователей

0:25 ​Как же вместо бруса 50*50 доску 40*100 или 30*100? ведь брус 50*50 нужен для того чтобы выйти на отметку высоты ваты 50мм.А если положить 30мм,то вата выше будет.
2:22 Нужно ли запенивать пустотные плиты перекрытия?
4:09 Можно ли поверх утеплителя не укладывать мембрану, а оставить его открытым? Как это на него повлияет?
4:46 Есть ли разница какой еврорубероид (холст. …) использовать для пароизоляции?
5:43 На чертеже что Ви показали пароизоляция 10мм? Почему такая толстая? Это сколько слоев рубероида?
6:43 Нужен ли вентзазор если применять целлюлозный утеплитель и фанеру?
9:42 А если нету в проекте слуховых окон, как выйти из положения?
9:59 Строительный картон (уложенный поверх ваты) не переходит на парапетную часть.То есть получается там, где заканчивается картон прижимная рейка прижимает высокодифузионную мембрану?
10:21 Если кровля вальмовая , в ней получится сделать слуховые окна ? либо хватит проветривания и так как есть
11:26 ​И поверх ваты утепляющей парапетную часть,лежит мембрана.Почему нельзя было сделать всё из картона? Какой плотности картон 70-78 гр./м кв.?
12:35 ​Можно ли применять ЭППС в этом перекрытии?
13:15 А как быть тем у кого деревянные перекрытия,какие есть нюансы в изготовлении?
13:39 Справиться ли вентиляция чердака без слухового окна но с вентиляцией свес-конек?
14:57 Как обеспечить защиту утеплителя от грызунов?
16:42 Там цепочка размеров между узлами.
18:40 На чердаке одно слуховое окно. Планировала установить дополнительно трубу для вытяжки на чердаке. Кровля металлочерепица и перекрытие этажа утеплено. Правильно или есть другой вариант?
19:25 На чертеже гидроизоляция наплавляется на вертикальную поверхность?
20:17 Мелкая металлическая сетка спасет от мышей?
21:15 А можно в доме с мезонином конструктивно сделать холодный чердак?

С Уважением, Александр Терехов

электрические — Размеры подножки

спросил 7 лет, 9 месяцев назад

Изменено 2 года, 6 месяцев назад

Просмотрено 2к раз

Мне нужно установить подножку, на которую можно прикрепить несколько кабелей, идущих перпендикулярно балкам. Есть ли минимальный размер, который следует использовать? Я планирую установить несколько 6×1″.

• электрика
• проводка

6

Предполагая, что это подвал, 14, 12 и, я полагаю, 10 кабелей должны быть либо на подножке, либо просверлены через балки, если они проходят перпендикулярно балкам. Кабель большего и меньшего размера не обязательно должен быть на подножке. Я считаю, что это было сделано, потому что люди использовали обычный кабель для розеток и освещения в качестве бельевых веревок в подвале. Имейте в виду, что коды менялись с годами, и только потому, что это было законно, когда электрик прокладывал незаземленный кабель в асбестовой оболочке в 50-х годах, не означает, что его можно прокладывать сегодня. Существующая конструкция может остаться, потому что она была построена в соответствии с нормами того времени (предположительно), но если она попадает в рамки вашего проекта, единственный способ пройти проверку для получения разрешения — это поднять ее.

кодировать.

Кроме того, если вы просверливаете отверстие в балке, обязательно просверлите ее в центре балки. Это связано с тем, что балки представляют собой балки, поддерживающие вертикальную нагрузку. Вспомните, когда вы видите доску с тяжелым грузом, провисающую посередине. Это показывает сжатие сверху и растяжение (натяжение) снизу. В самой середине, где доска переходит от сжатия к растяжению, нагрузки нет, поэтому просверливание отверстия посередине будет иметь минимальный структурный эффект.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — что такое «подножка» для крепления кабелей НМ перпендикулярно к лагам пола в недостроенном подвале?

спросил 2 года 3 месяца назад

Изменено 1 год, 1 месяц назад

Просмотрено 4к раз

Мне нужно прикрепить несколько кабелей NM 10,12,14-ga перпендикулярно балкам пола в недостроенном подвале. Первоначально они были прикреплены к подоконнику. Я делаю некоторую изоляцию и защиту от атмосферных воздействий вокруг пластины порога, поэтому мне нужно убрать их с дороги. Они уже переполнены на 1,5 дюйма пластины, плюс я, возможно, захочу добавить больше проводки позже.

Я не могу просто прикрепить эти кабели NM к нижней части балок в соответствии со стандартом NEC 334. 15 «Работа на открытом воздухе»

(C) В недостроенных подвалах и подвалах. Где кабель проложен под углом с лагами в недостроенных подвалах и ползком помещений допускается крепление кабелей не менее двух 6 AWG или три провода 8 AWG непосредственно к нижним краям балки. Меньшие кабели должны быть пропущены либо через просверленные отверстия в балках или на подножках…»

Я не хочу сверлить отверстия в своих и без того слабых балках 2×8. Вряд ли мне когда-нибудь захочется доделывать потолок в этой части подвала. Кондуит — это слишком много хлопот.

Самым простым решением были бы «подножки», разрешенные NEC, но я не могу найти описания того, что это такое. Можно ли использовать полоски фанеры толщиной 1/2 или 3/4, т.е. прикрепить фанеру к нижней части балок, а кабели скрепить скобами к нижней части фанеры? Или я должен использовать что-то более прочное, например, 2×4?

• электрические

0

Подножки или беговые дорожки во многих случаях представляют собой простые 2×4. Если у вас есть связка кабелей, фанера толщиной 1/2 дюйма является законной и соответствует стандартам кодов для поддержки кабелей № 10 и меньше.

2

Даже полос обшивки 1×2 или 1×3 должно быть достаточно для использования в качестве подножек. Насколько я могу найти, нет никаких указаний на то, что «считается» подножкой для строительства или в соответствии с Национальным электротехническим кодексом.

Единственное, что упоминается, это то, что при прокладке вдоль балки необходимо, чтобы кабель NM находился на расстоянии не менее 1-1/4 дюйма от нижнего или верхнего края. Если это применимо к подножкам (которые является спорным), это будет означать, что минимальная ширина должна составлять полдюйма или около того, чтобы кабель NM, вероятно, был плюс 2-1/2 дюйма или 3 дюйма в сумме.

Суть требования к подножке заключается в том, что если вы наткнетесь на проводку (либо на себя, либо на что-то, что вы держите) или что-то на нее повесите, электрический кабель не является опорой, его должно поддерживать что-то другое (например, плата, к которой просто крепится кабель)

Используйте гвозди 8d или больше или шурупы эквивалентного размера (например, шурупы GRK R4 (структурный шуруп #9) или даже шурупы для настила #8, например, от Deck Mate), чтобы прикрепить подножку к нижней стороне балок.
