Светодиодные ленты: виды, характеристики, отличия

Содержание статьи

• 1 1. Понятия, комментарии
• 2 2. Характерные отличия светодиодов
• 3 3. Характеристика излучателей
• 4 4. Характерные отличия, разница светодиодных лент
• 5 5. Самые мощные и яркие СД ленты
• 6 6. Различие ленты элит от стандартной
• 7 7. Разница в стоимости между дорогой и дешёвой лентой
• 8 8. Некоторые рекомендации

1. Понятия, комментарии

• БП — сокращённое название блока питания.
• СД — заглавные буквы означают светодиод, проецирующий излучение.
• Люминофор — материал, поглощая энергию, превращает её в яркий светящийся поток.
• Подложка — эластичная подкладка с полупроводниковыми элементами.
• Клеящаяся основа — материал, закрепляющий ленту на поверхности.
• RGB контроллер – электронный прибор, регулирующий режим свечения. Укомплектован пультом с радио, управляемыми или инфракрасными функциями.
• Samsung, Philips, LG, Epstar — брендовые поставщики электронных приборов.
• SMD 3528 — прочитывается как полупроводниковое излучающее устройство, монтируемое на плоскости. Цифры показывают размер корпуса диода в мм.
• Люмен — световой поток, сокращённо обозначают лм.
• СДЛ — светодиодная гибкая лента, с расположенными на ней диодами, резисторами, информационными знаками (напряжения, линиями разреза).
• Чип — микросхема в виде полупроводникового кристалла.
• СП — световой поток пропорциональный излучению.

2. Характерные отличия светодиодов

В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.

2.1 Диоды

Цвет сечения светодиодной ленты

Применяют следующие типы небольшой мощности: SMD 3528, 2835. А также более внушительные, такие как SMD 5050, потом SMD 5630, и наконец SMD 5730. Буквы расшифровки указаны выше. Цифры обозначают длину 3,5 и 5, ширину СД — 2,8 и 5 мм. Габариты корпуса зависят от количества встроенных излучающих кристаллов. В первом помещён всего один со световым потоком 3—6 люмен. Второй размер корпуса содержит 3 кристалла. Его яркость находится в пределах 13—19 лм.

Свечение светодиодной ленты может быть монохромным, или разноцветным, обозначенным аббревиатурой RGB.

Буквы в порядке очерёдности маркируют: красный, зелёный, синий.

Управляет каждым кристаллом контроллер, регулирующий формирование нужного цвета свечение.

Вид и размеры светодиодов SMD 3528, 2835, 5050, 5630 и SMD 5730

3. Характеристика излучателей

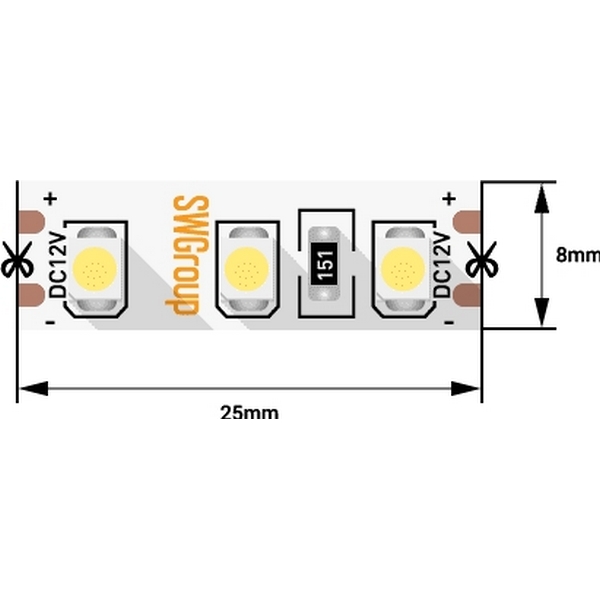

3.1 Лента SMD 3528, состоящей из 60 светодиодов

В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.

Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.

Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.

Но необходимо учитывать одну особенность.

Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.

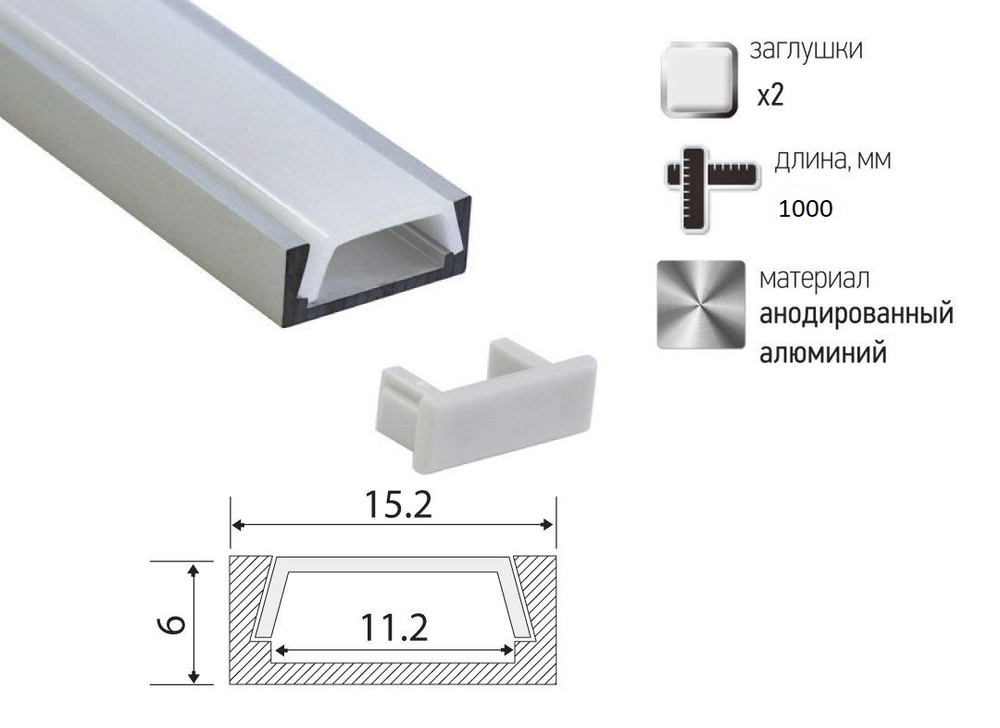

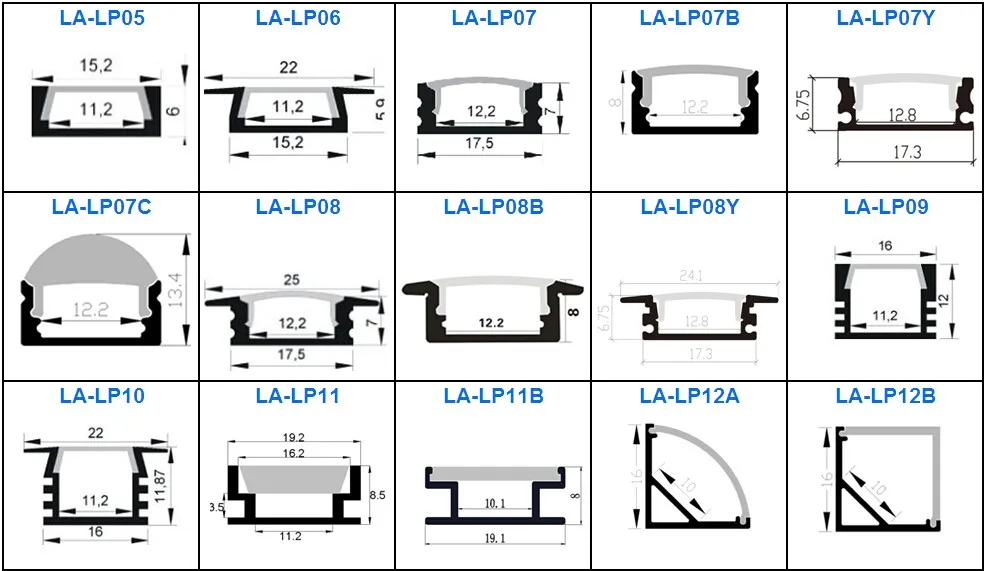

Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.

Освещения потолка по периметру лентой SMD 3528

3.2 SMD 3528, состоящей из 120 светодиодов

Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.

Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).

Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.

Цвета горения бывают разными.

При монтаже ленту размещают недалеко от потолка на стыке со стеной.

Оформление контурных форм SMD 3528

3.3 SMD 3528, состоящей из 240 светодиодов

Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.

Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.

Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.

Светодиодная лента SMD 3528 из 240 светодиодов

3.

4 Таблица 1. SMD 3528

Класс качества	Количество СД (штук на метр)	Мощь (Вт/метр)	Питание (В)	Производитель Страна
Средний (норма) В силиконе Высший (Elite) В силиконе Герметичный	60 оптимум	4,8 Оптимальная	12 Оптимальное	Китай Estar
Средний (норма) В силиконе Высший (Elite) В силиконе	120	9,6	12	Тот же
Высший (Elite)	240	19,2	24	Estar

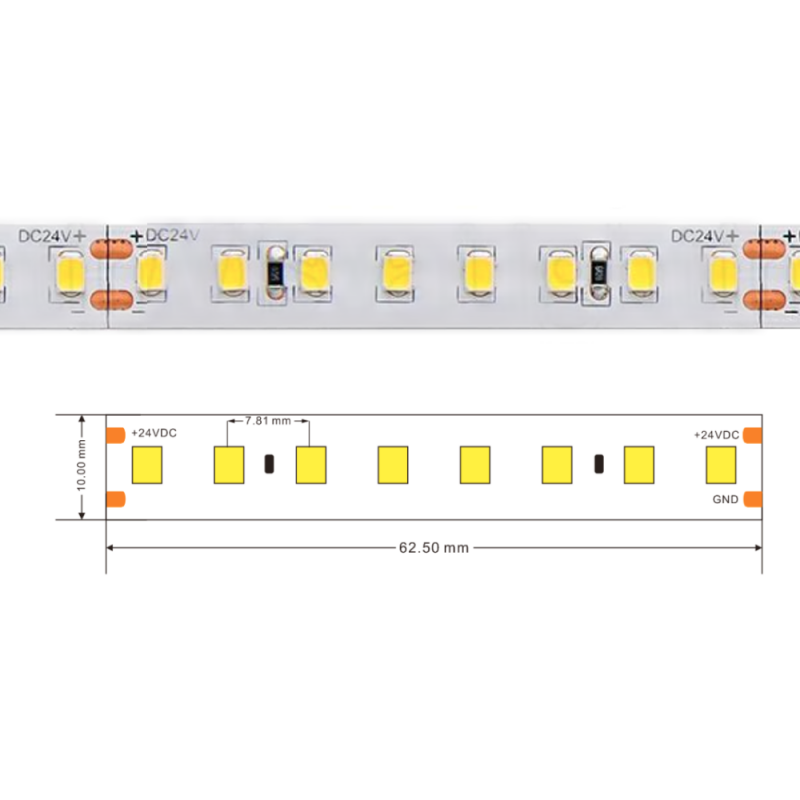

3.5 SMD 2835

Её характеристики близки к типу ленты 5050, а в некоторых случаях даже выше и, кроме того, она дешевле. Основным элементом ленты являются диоды, покрытые люминофором. Применена иная технология и другие чипы.

В корпус такого габарита вмонтирован мощный источник излучения. Его световой поток достигает 20—22 лм. Хотя он одинакового размера с типом SMD 3528, а отличается по яркости в 3 раза. По сравнению с 5050 у неё лучшая теплоотдача, она меньше нагревается при монтаже (наклейке) на алюминиевый профиль. Это увеличивает срок работы.

Светодиод SMD 2835

Производители обещают выпускать такой тип ленты на протяжении будущих 10 лет. Уровень цветопередачи выше. Эта характеристика света показывает в какой степени искажается действительный цвет предмета. Например, красный будет по-настоящему приближен к такому же, зелёный — к своему и т. д.

В светодиоде SMD 2835 показатель цветопередачи более 94, а в SMD 5050 около 80. Таким образом, разница в искажении заметна. Модуль 5-сантиметровый в каждом закреплено по 3 элемента. Лента дешевле SMD 5050 за счёт меньшего расхода материала на изготовление светодиода. Например, разная ширина подложки.

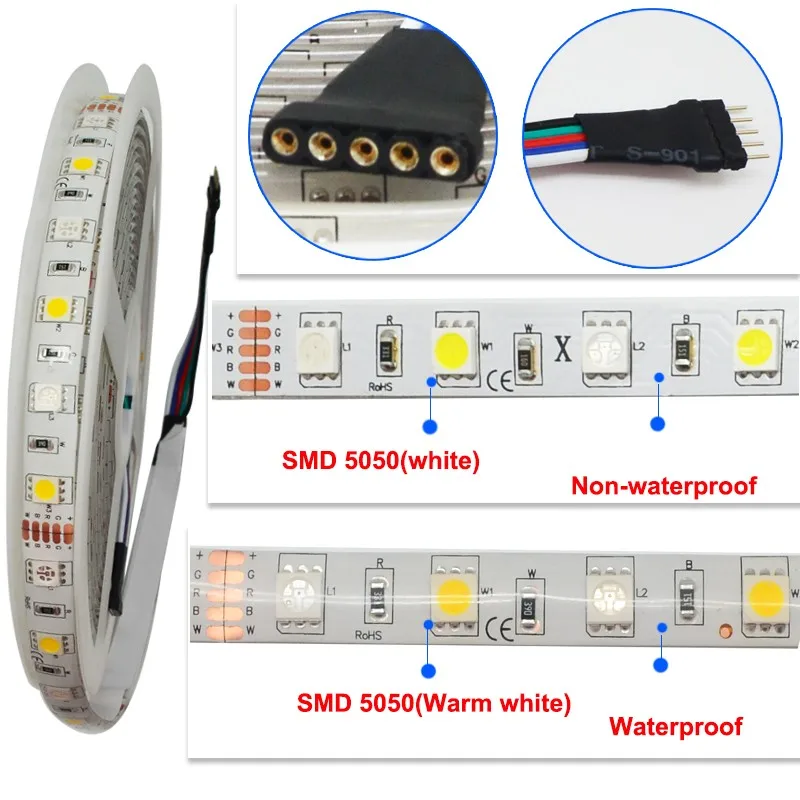

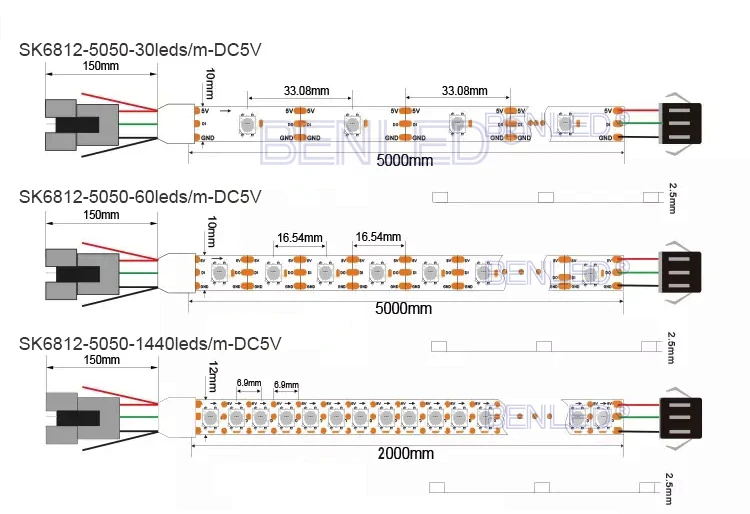

3.6 SMD 5050

Популярная и универсальная лента, изготовлена с применением 3-кристальных светодиодов. В корпусе размещены 3 источника, и он ярче в 3 раза. Например, в 3028 всего один кристалл. Такая конструкция даёт возможность получать от разных излучателей многоцветное свечение — RGB-лента. Рассматривая элитный или премиум класс, имеются в виду их отличные технические характеристики по сравнению с более дешёвым стандартным вариантом. SMD 5050 может быть собрана из 30 до 120 светодиодов.

3.7 SMD 5050, состоящая из 30 СД (в одном метре)

Световое излучение диодом 20—22 лм. Общий поток рассчитывают, если: 30 х 20 = 600 лм. При мощности 7,2 Вт. Условно сравнить по этому показателю можно с ЛН в 40 Вт. Однако, ЛН освещает пространство вокруг себя, светодиод — под ограниченным углом. Ленту применяют для дополнения основного и декоративного освещения. Устанавливая её по большому периметру в 20 м необходимо подключить БП на 200 Вт. Если взять на 60 светодиодов, тогда необходим БП на 400 Вт либо два по 200. Лента состоит из сегментов длиной 10 см, разделённых местами разрезки. Они обозначены горизонтальными четырьмя полосками. Их называют модулями.
Вырезанный и подключённый к блоку питания, он работает самостоятельно. Каждая лента обладает своим размером модуля. Так, на 60 СД имеет такой сегмент в 5 см, включающий 3 излучающих элемента. Разрезают по обозначенных местах. Лента на 72 светодиода в модуле имеет один и отсекают его, сохраняя при этом работоспособность.

3.8 Лента 60 СД

Яркую применяют дополнительно к освещению обычной люстры, используемой на люминесцентных и лампах накаливания. Она подходит для подсветки на кухне (14,4 Вт/м). Обеспечивает поток излучения 1200 люмен. По этому показателю приравнивают к ЛН 80—90 Вт. Укрепляют её на алюминиевой профиль — радиатор, необходимый для отвода тепла и гарантирующий оптимальный срок эксплуатации. Элементы расположены часто. Если на ленте с 30 СД расстояние между диодами установлено 3 см, то с 60 — около 1 см. При включении она имеет вид сплошной полосы.

3.9 Лента 72 СД

Она уникальна только в премиум классе. Каждый модуль — это рабочая часть, включающая один светодиод. Их можно вырезать, комбинировать или складывать любые слова. Применяют как освещение или размещают узоры на автомобилях. Напряжение 12 в. с установленной 17,2 Вт мощностью. Это более чем в ленте на 60 СД. Яркий поток света достигает 1400 люмен.

3.10 SMD 5050 (120 СД в одном метре)

Используют при недостаточном свечении предыдущей ленты на 72 диода. Она яркая, обеспечит любителям южный загар.
СД расположены в два ряда. Ширина подложки под ними — 15 мм. Большой запас (28,8 Вт) мощности и потоком света 2400 лм.
Необходим блок питания 24 в, а также монтаж для охлаждения, выполненным на широком алюминиевом профиле.

3.11 Лента RGB

Отличается разноцветным свечением, вызывающим восторг и праздничное настроение. Применяется для декоративной подсветки и творческим желанием. На ней закреплено 30 или 60 СД. Кратность (модуль) резки 5 см. Кристаллы залиты прозрачным компаундом, но не покрыты люминофором. Для подключения необходимо иметь комплектующие приборы: пульт управления контроллер, усилитель. Лента излучает красный, зелёный, синий, фиолетовый, жёлтый свет, а также белый с оттенком. Так как он образуется от смешения трёх цветов. А в монохромной, белый будет ярче, потому что излучение проходит через люминофор.

4. Характерные отличия, разница светодиодных лент

4.1 Таблица 2.

Параметры	Тип smd 3528	Тип smd 5050
Диод (лм)	5	18
Набор (штук/метр)	60 или 120. для повышенной яркости 240.	30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.)	300 или 600	540 или 1080
Мощность (Вт/метр.)	оптимальная: 4,8 / 9,6	19,2

Светодиоды

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

4.3 СД ленты отличаются степенью защиты

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

Таблица 3.

Уровень защиты	Характеристика конструкции
IP-20	Открытая
IP-65	Частично защищённая
IP-67	Сохранена в силиконе
IP-68	Устройство залито компаундом

4.4 Различие СД лент по цветовой температуре

Таблица 4.

Тип свечения	Наименование прибора
Монохромное	3528 а также 5050
Многоцветное, любой оттенок	5050 при наличии RGB контроллера

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

4.5 СД ленты различаются окраской гибкой платы (подложки)

Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.

5. Самые мощные и яркие СД ленты

Наименование	Поток света (лм)	Количество (шт./м.)	Мощность (Вт)	Напряжение (В)	Примечание
SMD 2835	20—22 на сд 2400 на ленту	120	23,0	24	Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 3528	1800 на ленту	240	19,2	24	Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 5050	22 на сд	120	28,8	24	Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.

6. Различие ленты элит от стандартной

Хотя они разные по цене и качеству, но состоят из одинаковых наименований компонентов. Светодиод — источник излучения. Подложка — эластичная печатная плата с припаянными СД. Резистора — регулирующего работу в оптимальном режиме. Основание (клеящееся) — для крепления и фиксации на поверхности.

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

7. Разница в стоимости между дорогой и дешёвой лентой

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

8. Некоторые рекомендации

Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.

Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.

Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.

Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера. Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

Светодиодная лента SMD 3014 300led 12V IP33

Цена указана за 1 метр.

Описание товара

Светодиодная лента на чипах SMD3014, не смотря на маленькие размеры 3х1,4мм они обеспечивают высокую яркость. Светодиодная лента 3014 обладает высокой энергоэффективностью по сравнению с другими лентами.
Лента имеет степень защиты IP33 и представлена в открытом виде, поэтому лучше применять её в сухом не подверженном влаге помещении.

Спецификация продукта

• Тип светодиодной ленты: Гибкая лента (Однорядная)
• Тип светодиодов: SMD3014
• Цвет свечения: Одноцветная
• Рабочая температура:  от (-20°C) до (60°C)
• Светодиодный чип: Epistar
• Длина ленты в мотке: 5 м
• Колличество светодиодов:  60 led/м (300led/5м)
• Продолжительность работы: 50,000 часов
• Размеры: Д 500см x Ш 0.8см x В 0.23см
• Степень защиты: Не влагозащищённая IP33
• Световой поток: 600 Люмен/м
• Световой поток диода (лм): 10 Лм/пиксель
• Входное напряжение (В): 12В (DC)
• Ток потребления: 2.5А/5м
• Мощность: 6Вт/м, 30Вт/5м​

org/PropertyValue»> org/PropertyValue»>

Светодиодная лента
Количество светодиодов в метре, шт	60
Входное напряжение, В	12
Световой поток, Лм/м	660
Энергопотребление, Вт/м	6
Класс защиты, IP	33
Угол свечения, °	120°
Кратность резки	5см
Размеры ДxШxВ, мм	5000x8x2.3

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?

Как вы будете переключать светодиодное освещение, включать и выключается его?

Какая лучшая схема подключения наиболее оптимальна для вашей установки?

Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера



III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты

22 AWG провод Диаметр кабеля, мм =0. 644 Сечение кабеля, мм2=0.326 Сопротивление кабеля Ом/м =0.0530		18 AWG провод Диаметр кабеля, мм = 1.02 Сечение кабеля, мм2 =0.823 Сопротивление кабеля Ом/м = 0.0210
Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)	Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)
3.6	3	3.6	6
7.3	2.4	7.3	4.8
10.9	1.8	10.9	3.6
14.6	1.2	14.6	2.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.
