Отвертки всех типов и размеров

Полезная информация

Отвертки ударные, обычные шлицевые, реверсивные широко применяются в быту, строительстве и промышленности для работы с различным крепежом. Кроме того, отвертка имеет простейшую конструкцию: представляет собой металлический стержень, с одной стороны заточенный под определенный шлиц, а с другой расположена рукоятка для удобного удержания.

Типы отверток

Инструмент различают по нескольким параметрам, один из них — тип шлица:

  • Плоская — один из самых распространенных типов, используются для установки и съема крепежа с прямым шлицом.
  • Крестовая отвертка применяется для завинчивания и вывинчивания болтов и шурупов с крестовым шлицом типа филлипс и позидрайв.

Другой тип деления — по назначению:

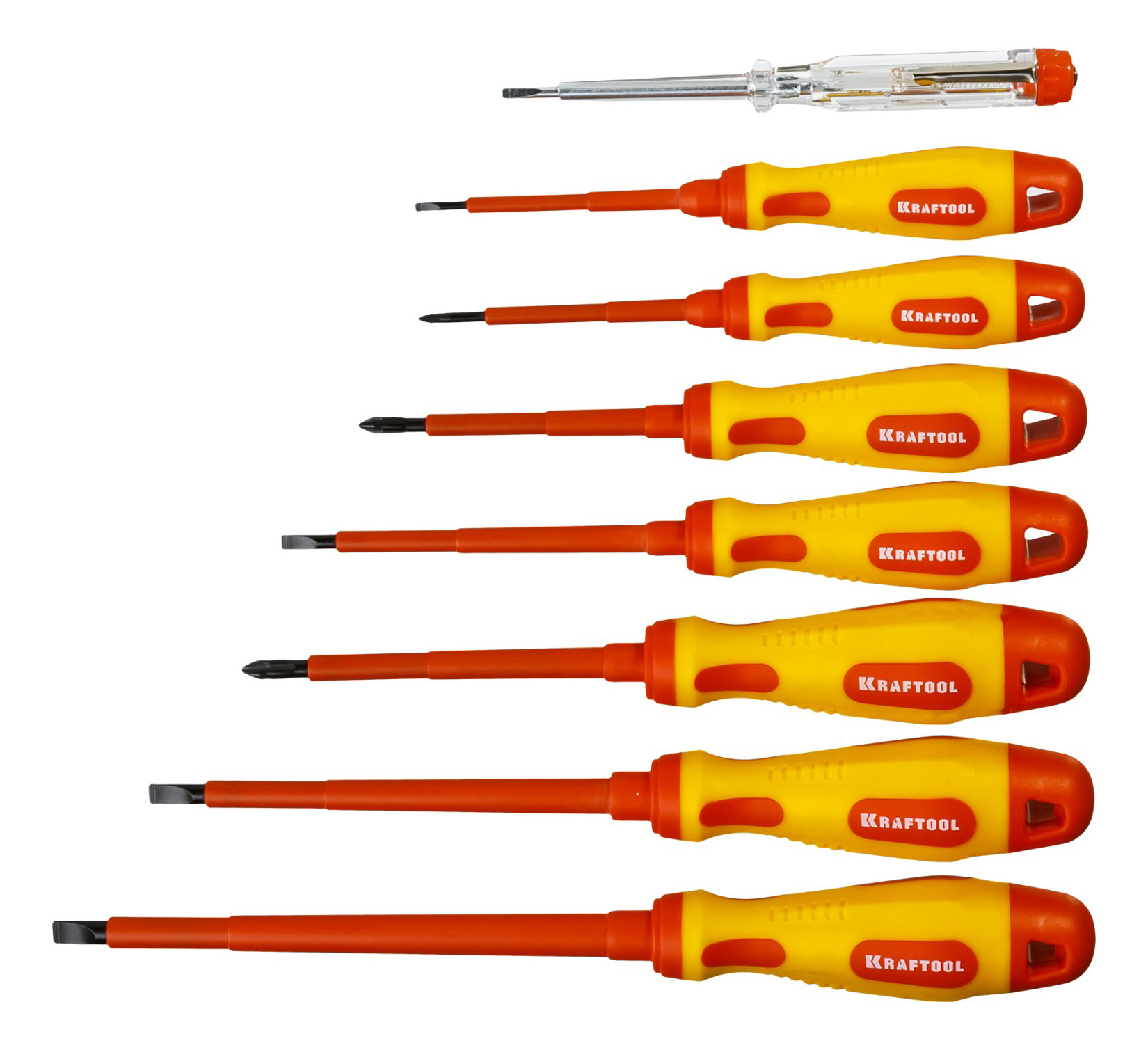

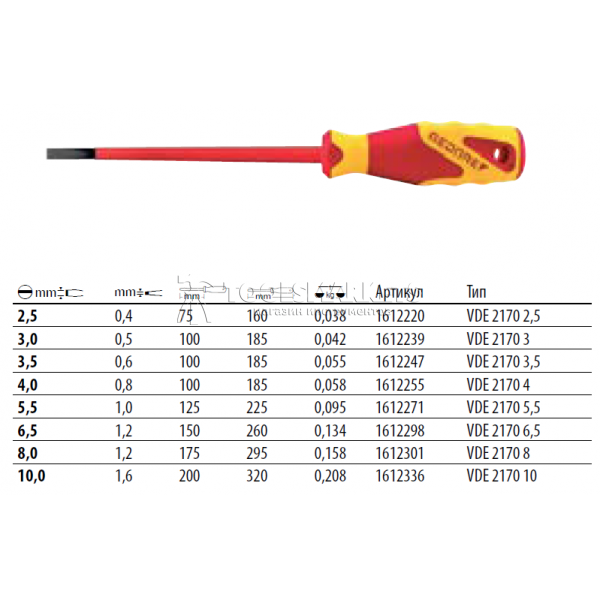

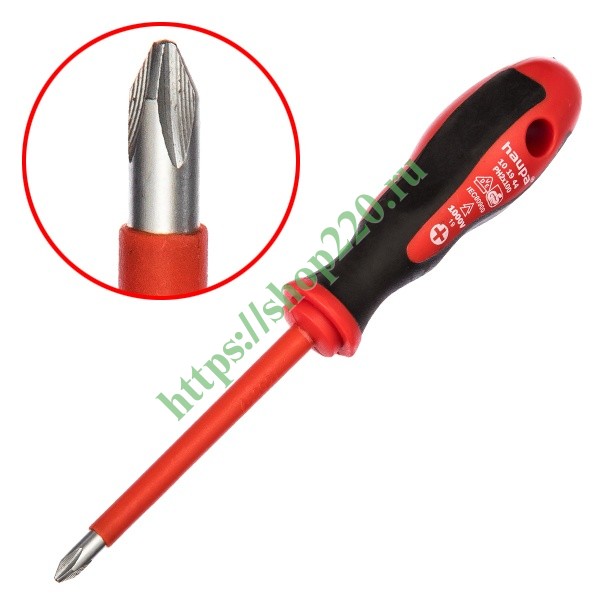

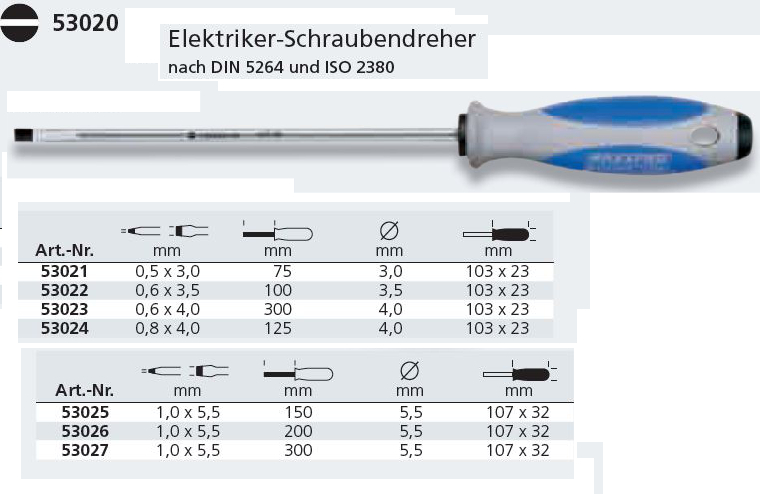

  • Диэлектрическая отвертка — лучший выбор для электриков и различных работ в электросети, толстая прорезиненная ручка поможет снизить риск поражения электрическим током.
  • Гибкие — представляют собой обычный инструмент со специальной гибкой насадкой, такой отверткой можно работать с труднодоступным крепежом.
  • Ударные отвертки — профессиональный вид инструмента, предназначенный для работы с приржавевших или прикипевшим крепежом, который невозможно извлечь с помощью стандартного инструмента.

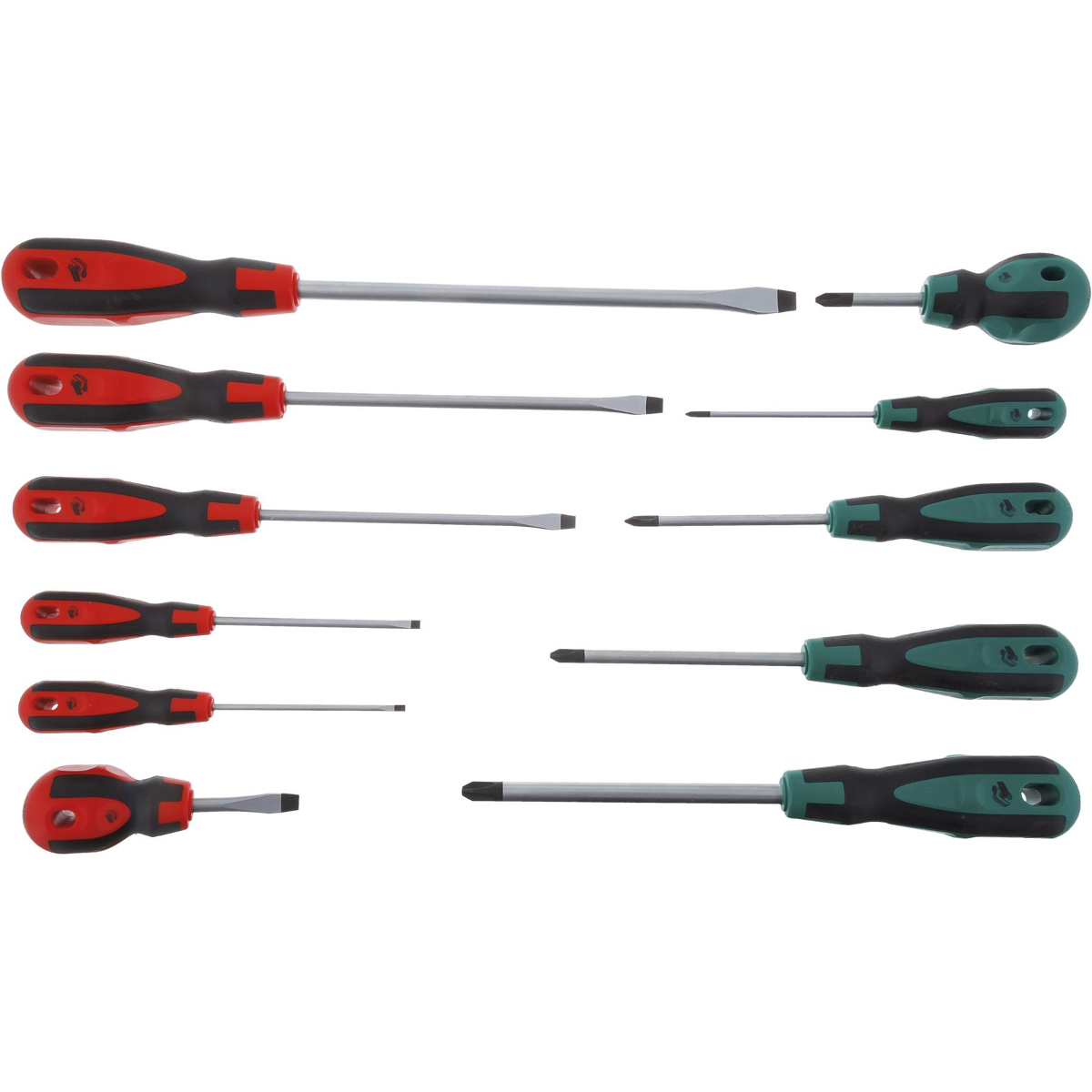

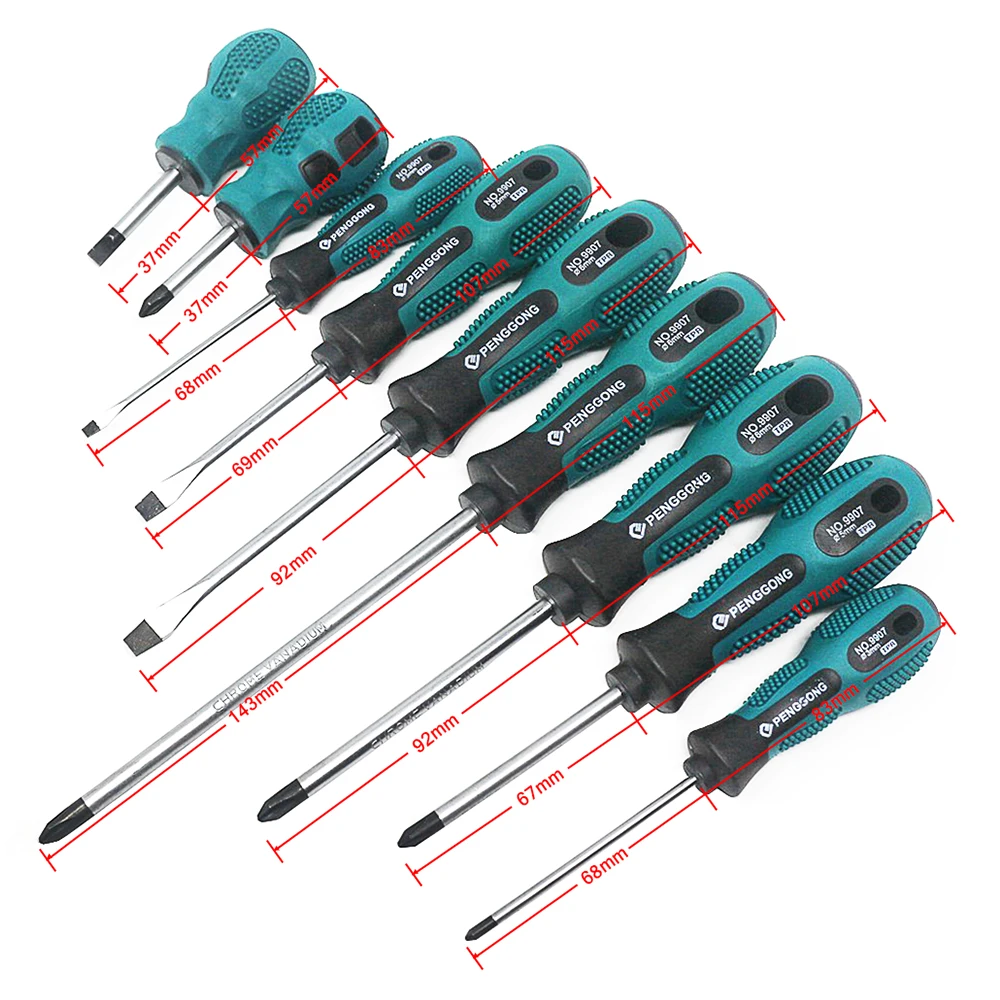

  • Наборы отверток — подойдут для использования дома, в мастерской и для ремонта различной техники.

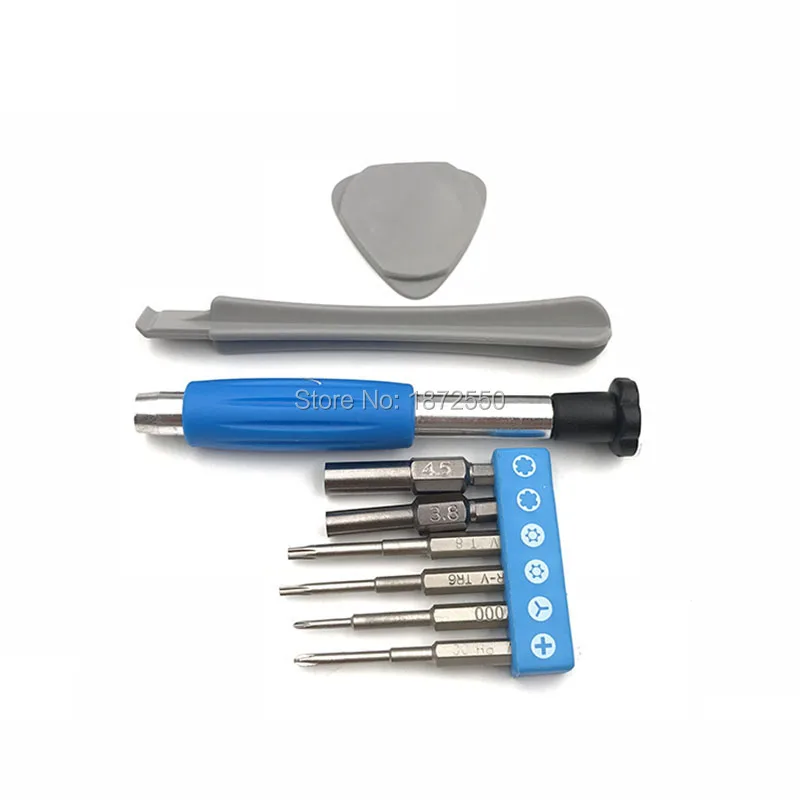

  • Наборные — в комплект входит один инструмент с насадками, число которых может составлять несколько десятков. Они занимают мало места, но способны заменить целый ящик с отвертками.
  • Тестеры и пробники — профессиональные отвертки, помогающие определить наличие тока в цепи, найти скрытую проводку и т.д.

Как выбрать отвертку?

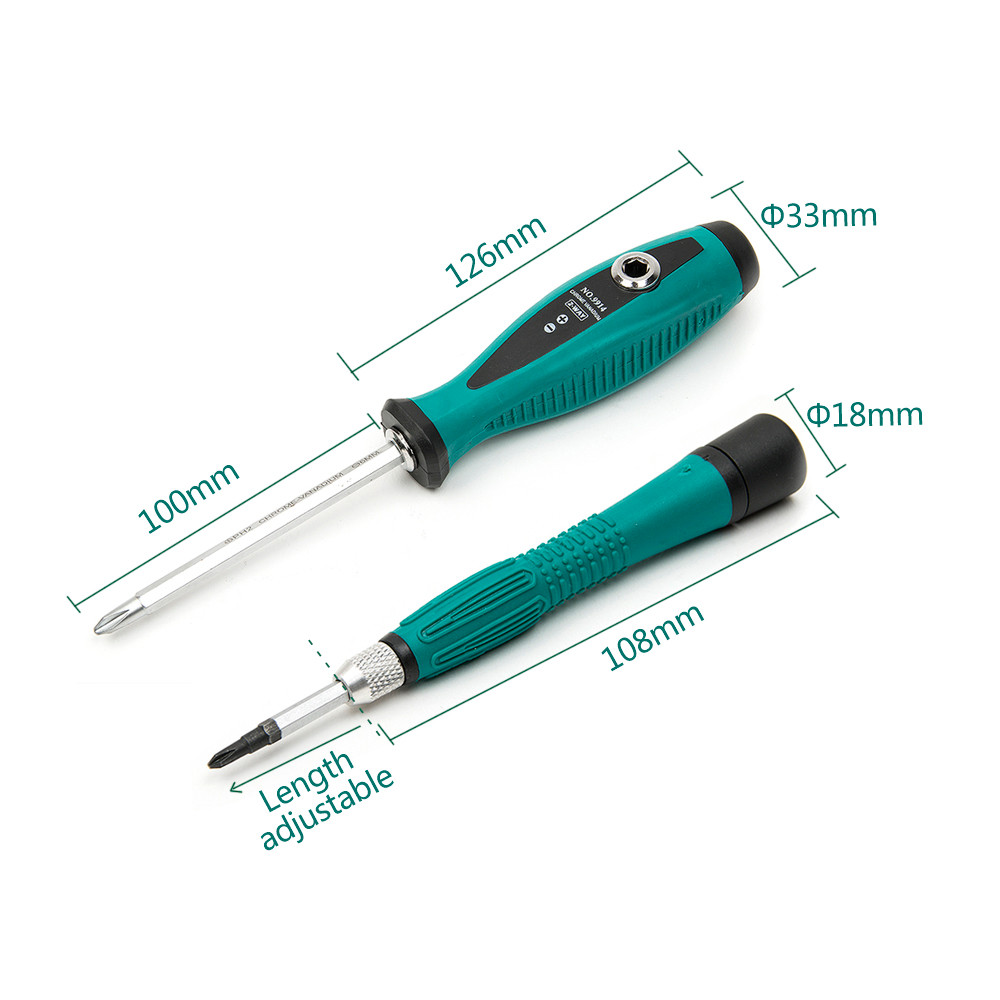

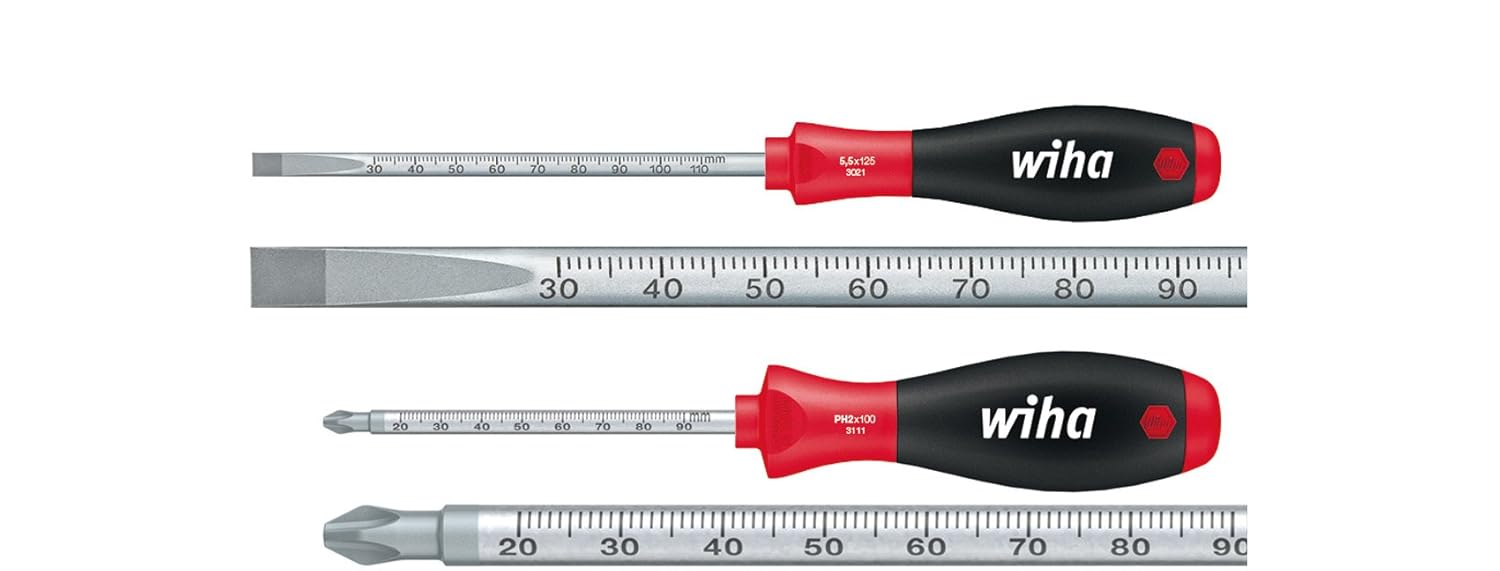

В первую очередь, следует обратить внимание на размер отвертки. Он должен соответствовать размеру крепежа, который планируется снимать или ставить.

Также важен материал, из которого сделан стержень — лучше, если это хромованадиевая сталь. Она позволяет сделать инструмент по-настоящему долговечным. Кроме того, у нас вы найдете магнитные отвертки, которыми можно работать и не бояться, что винт выпадет и его будет тяжело доставать.

Также можно подобрать модель, подходящую для выполнения конкретных задач. Например, ударная отвертка поможет выкрутить заржавевший, окислившийся шуруп. Если нужно закрутить или снять сразу много крепежа, стоит выбрать обычные или Т-образные реверсивные отвертки: его не нужно постоянно снимать в процессе работы.

Чтобы купить отвертку с насадками нужного размера или индикаторную по привлекательной цене, достаточно всего лишь набрать указанный на нашем сайте номер. Менеджер самостоятельно оформит заказ и при необходимости предложит Вам другой ручной инструмент или оснастку.

Всё об отвертках: виды, материалы и ГОСТы

Отвертка, является, пожалуй, одним из немногих инструментов, которые есть в каждом доме или квартире. Это универсальный инструмент, без которого практически не обойтись. На сегодняшний день, существует множество различных видов отверток, и обо всех их, в этой статье мы постараемся поговорить. Чтобы охватить все виды отверток, не достаточно привести лишь их названия и описать их. Следует также знать о том, из каких материалов изготавливают отвертки, и какие из них в таком случае, будут лучше. Что ж, обо всем по-порядку, в этой статье.



Виды отверток

Крестовые отвертки

Одним из самых популярных видов отвертки, является крестовая отвертка. Именно она используется и подходит для вкручивания и выкручивания саморезов и шурупов, стандартных размеров, и к которым не предъявляются специальные требования. Как правило, такая отвертка маркируется двумя буквами – РН, а также крестиком.


Также, стоит различать крестовые отвертки по размеру. Так, наиболее маленький размер крестовой отвертки, имеет индекс №000. Данная отвертка чаще всего применяется в электронике, где используются очень маленькие винты – например, в мобильных телефонах или планшетных компьютерах, и так далее. После, крестовые отвертки имеют большие размеры, которые маркируются:

— №00 и №0;

— №1 и №2;

— №3 и №4.

Наиболее употребляемой является отвертка номер два. Как правило, крестовая отвертка имеет магнитный наконечник для того чтобы не терять винты или шурупы. Большую отвертку №4 используют, как правило, для ремонта крупной техники – автомобилей, мотоциклов и так далее.

Также, разновидностью крестовой отвертки является PZ отвертка. Она имеет практически тот же «крестовый» вид, однако несколько сглаженный. Это делается для того чтобы улучшить сцепление с деталью, которая будет вкручиваться или выкручиваться. Как правило, находит распространение в таком виде деятельности, как производство мебели, а также во время монтажа других конструкций, выполненных из дерева или алюминиевого профиля.



Плоские отвертки

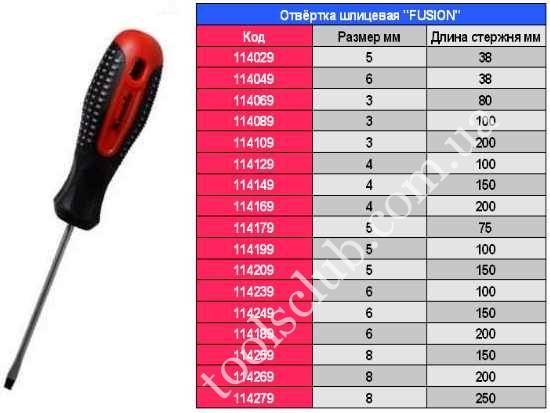

Рассчитывают такую отвертку под плоский тип шлица. Назначение данной отвертки – закручивание винтов, а также шурупов. В отличие от крестовой отвертки, визуально, плоскую отвертку можно распознать по сплюснутому наконечнику в виде «-». Согласно истории, это один из первых видов отверток, появившихся и распространяемых в быту. Такая отвертка маркируется по ширине наконечника. Как правило, ширина шлица приблизительно равна от 1 мм, до 10 мм.

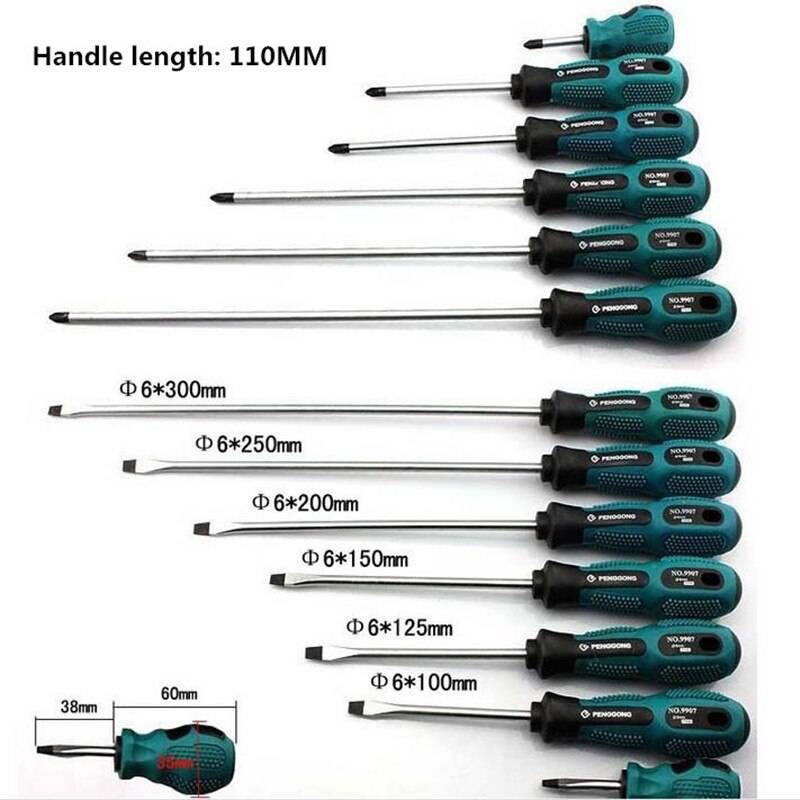

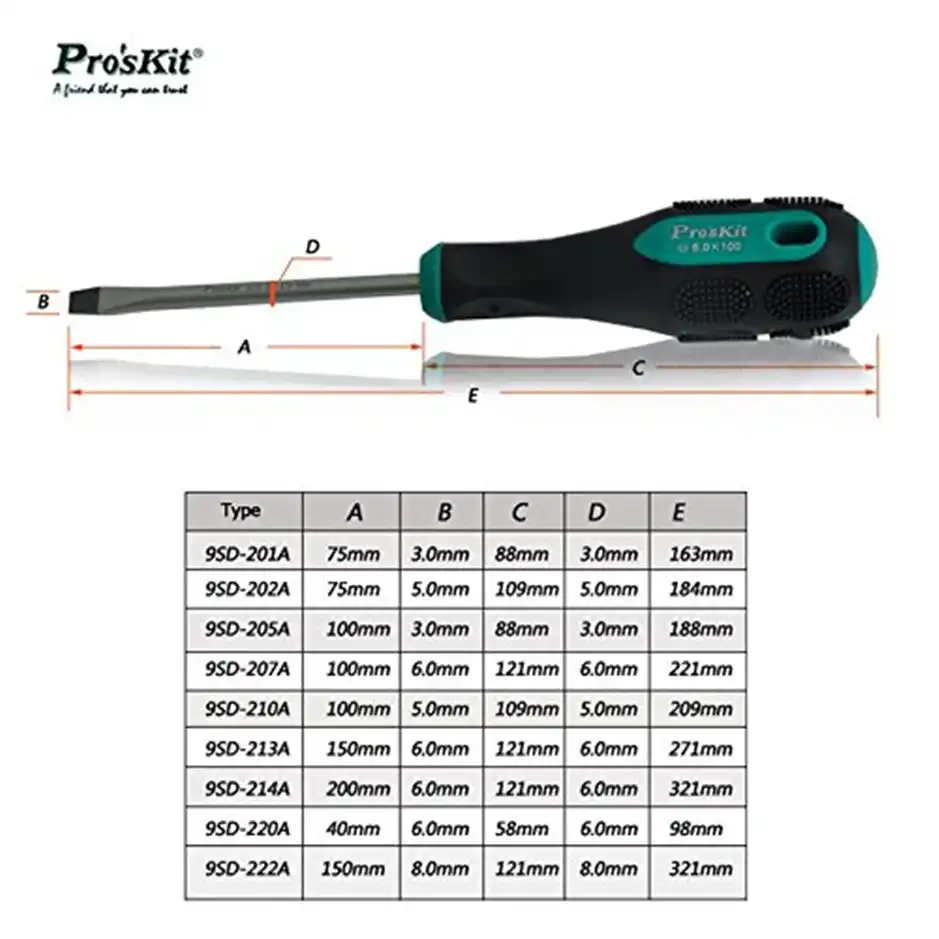

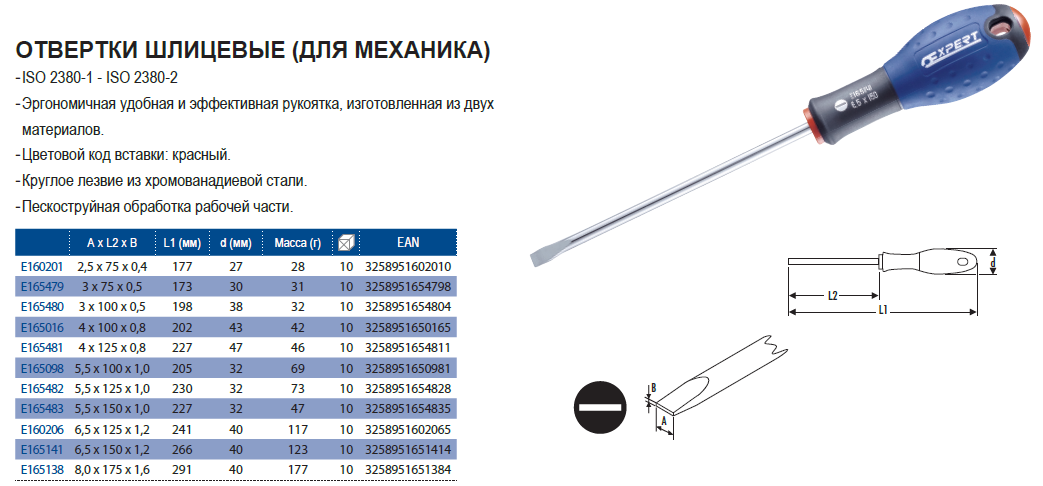

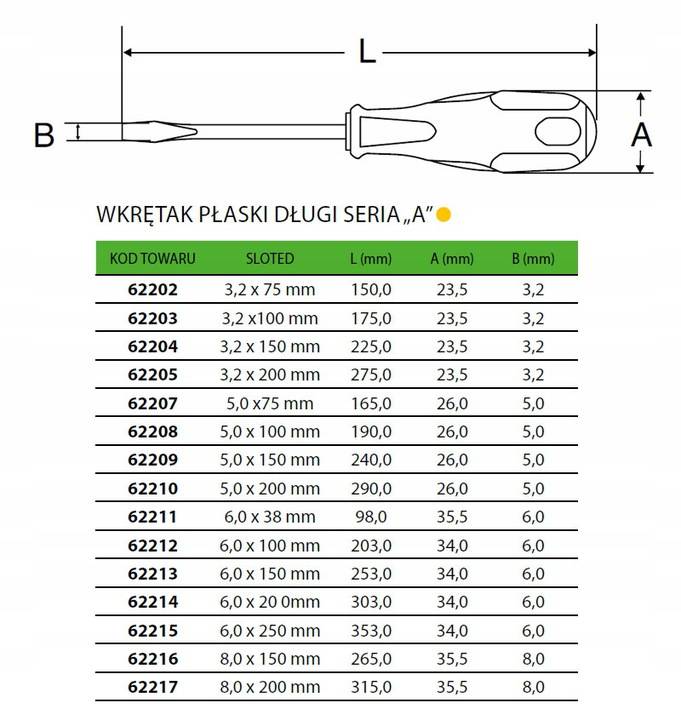

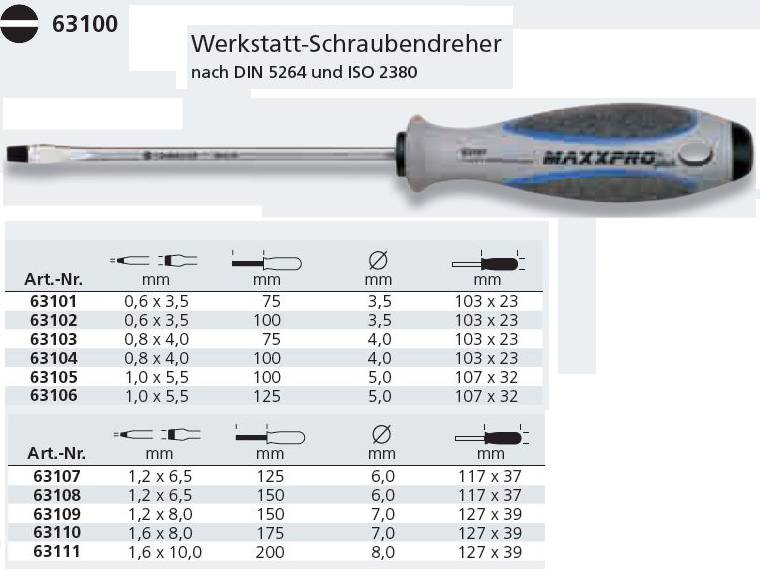

Сам же размер «жала» плоской отвертки определяется, маркируется двумя цифрами – например, 0,5х4. Это значит, что наконечник отвертки имеет толщину 0,5 мм, и ширину 4 мм. Естественно, что под каждый шлиц необходимо подбирать соответствующую отвертку. Но, как правило, на деле получается, что одна отвертка становится практически универсальной, хотя это, конечно, не правильно. Но, здесь можно проводить кое-какие коррективы.

Например, если же вы имеете головку с диаметром крепежа в 6 мм, и ширину шлица около 0,8 мм, то можно взять отвертку с жалом не более 6 мм, но при этом не менее 5 мм. Толщина же наконечника отвертки в таком случае должна составлять 0,7 мм. То есть, это позволит обеспечить удобство и выполнить вкручивание качественно. Также отметим, что в последнее время получили распространение плоские отвертки с насечками, которые наносятся на плоскости жала. Это увеличивает трение между отверткой, а также шлицом крепежа.

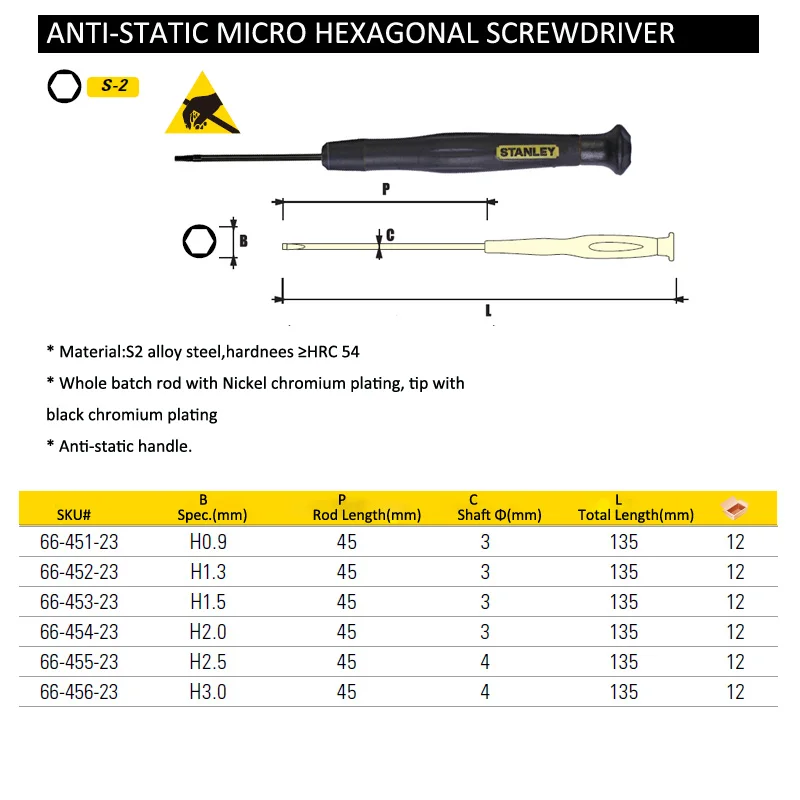

Шестигранные отвертки

Не трудно догадаться, что такая отвертка предназначена для использования в крепежных изделиях, имеющих шестигранный шлиц. Такого рода отвертки также имеют другое название – инбус. Как правило, это несколько загнутые в Г-образном виде стержни, которые имеют разные размеры шестигранного сечения.


Данный инструмент отличается тем, что он имеет очень большой крутящий момент, который в разы превышает крутящий момент обычной крестовой отвертки. Сфера использования такой отвертки очень широка – её применяют при ремонте электроники, а также для выкручивания крепежей на объектах, которые находятся под напряжением.

Шестигранная отвертка имеет маркировку «НЕХ». Вместе с тем, точно такую же маркировку имеют и квадратные отвертки.

Шестигранная отвертка, в народе имеет более привычное название – «шестигранник». Он используется практически повсеместно – как в строительстве и ремонте, так и в автомобилестроении, велосипедостроении, в мебельном производстве и так далее. Это привычный инструмент, который наряду с крестовыми или плоскими отвертками, входит в набор мультиключей. В данном случае, нельзя использовать ключ неподходящего размера – он или просто не влезет в головку детали, либо будет слишком малым и это может «слизать» резьбу детали.



Отвертки типа «Torx»

Отвертка, которая пришла к нам из Запада. Ведь действительно, в странах бывшего СССР не было данного типа отвертки, которая отличается наконечником в форме шестиконечной звезды. Но, на сегодняшний день этот тип отвертки, а вместе с тем и крепежей является очень распространенным, и применяется во многих сферах производства и промышленности.

Так, крепежи под данный тип отвертки присутствуют в автомобилях иномарках, в мобильных телефонах и прочей электронике, и так далее. Как и все виды отверток, она имеет стандартные размеры, начиная от малых (4 мм) и заканчивая большими размерами.




Специальные отвертки

В данном разделе опишем это так – существует множество других видов крепежей, которые требуют специальных видов отверток. Это обуславливается разными причинами – в каких-то ситуациях, просто вынужденно необходимо использовать такой тип крепления, а вместе с тем применять и специальный тип отвертки. В других случаях, это такая прихоть производителя. Например, в автомобилях Мэрседес, крепление под запасное колесо крепится специальной отверткой, которая имеет фирменный знак компании Мэрседес, в форме трехконечной звезды.


источник фото в статье сайт https://f.ua

В общем, в этом плане есть достаточно много разновидностей отверток, которые физически, невозможно все перечислить. Наиболее основные виды мы упомянули, и знаем о них. Теперь пришло время узнать о материалах, из которых делаются отвертки.



Материалы отверток

Понятно, что речь не идет об отвертках китайского производства, которые делаются непонятно из чего, но уж точно не из качественного металла. Нормальные отвертки делаются из высококачественной стали или сплавов, очень прочных. Также, достаточно часто применяется вороненая сталь или хром-молибденовый сплав. Помимо металла, который используется в качестве основы для отверток, очень важной составляющей является и ручка. Если она выполнена из диэлектрического материала, с такой отверткой можно работать в токоведущих сетях. Однако большинство из них подходит лишь для работы под напряжением не более 1 кВ.



Таким образом, теперь вы знаете практически все об отвертках. Более подробную информацию можно найти в разделах стандартизации по ГОСТу. Ведь большинство современных отверток продолжает производиться согласно этому стандарту, принятому еще несколько десятилетий назад. При покупке отвертки, обращайте внимание именно на этот знак качества, или же на маркировку стандарта ISO, который соответствует европейскому стандарту.




Еще подобные статьи из раздела:

—

Всё об отвертках: виды, материалы и ГОСТы

—

Отвертка шлицевая

—

Отвертка крестовая

—

Отвертка ударно-поворотная

—

Отвертка диэлектрическая

—

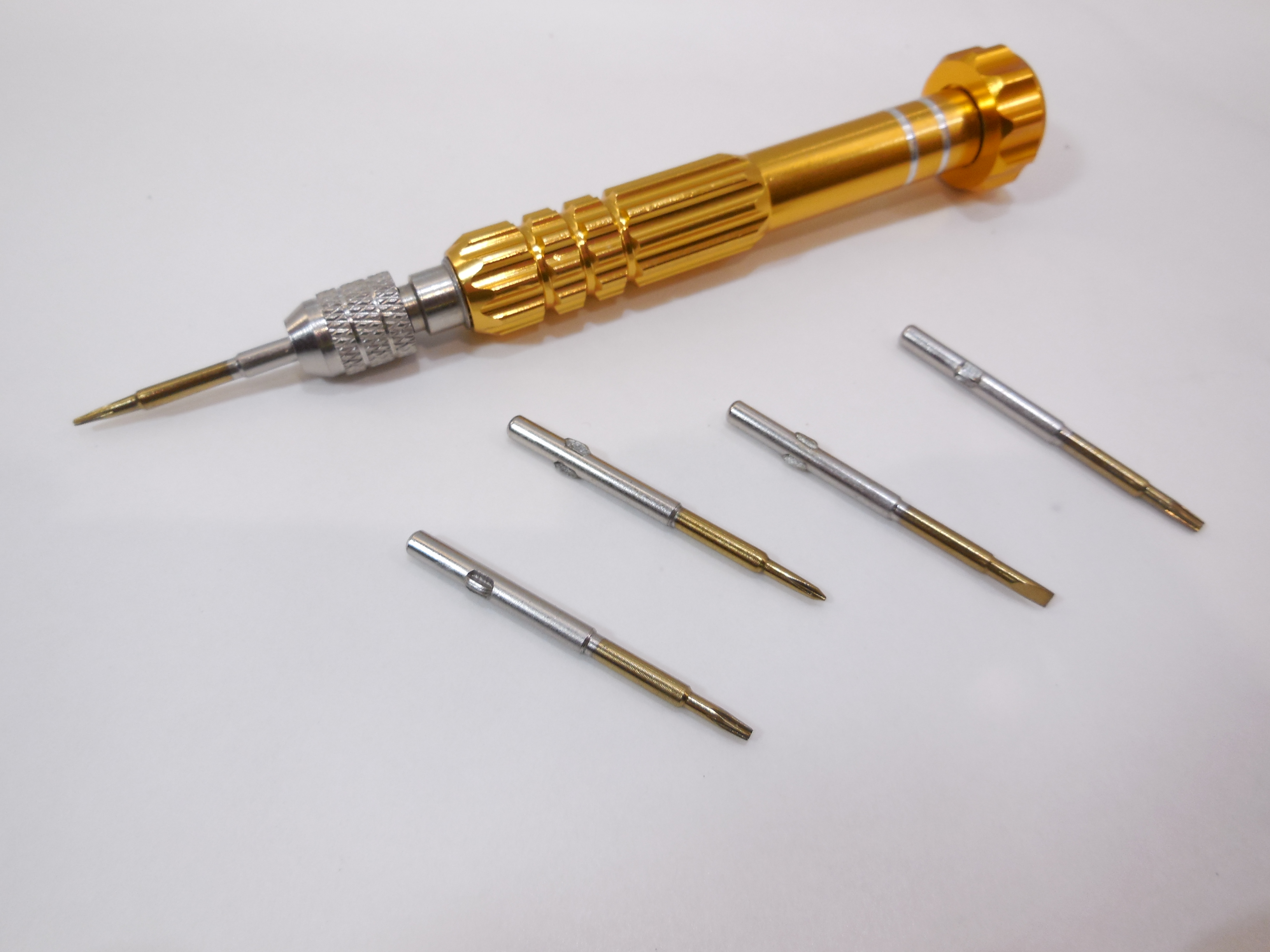

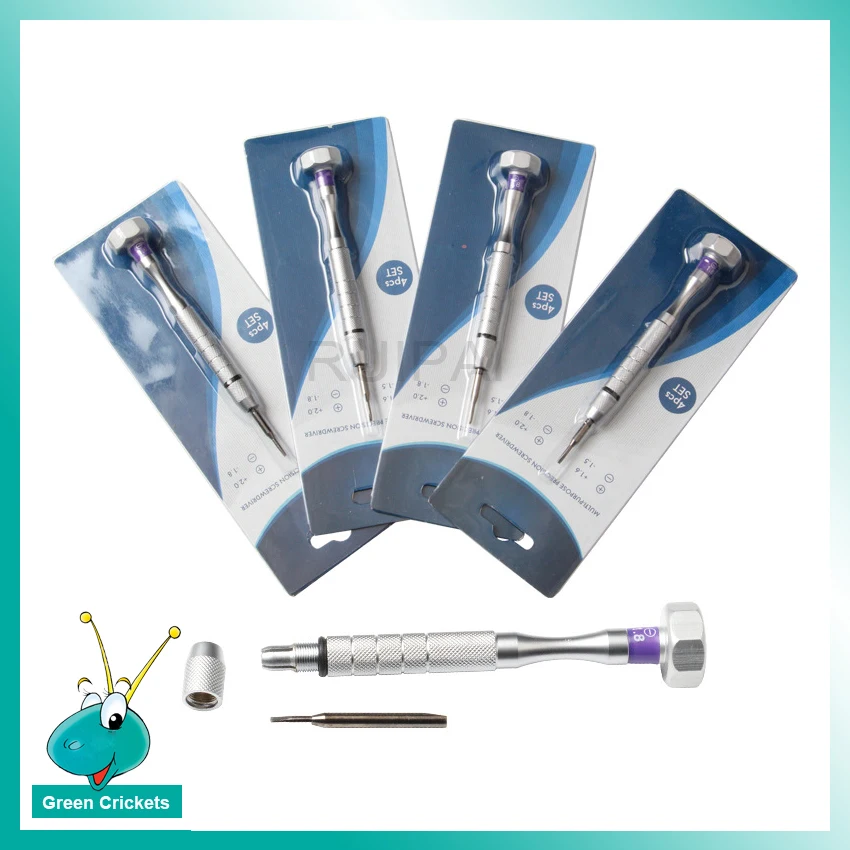

Отвертка для точных работ (Прецизионная)

—

Индикаторная отвертка

—

Шестигранная отвертка

загрузка…

Классификация отверток, виды, размеры, области применения.

Отвертка – незаменимый инструмент при многих видах работ. С ее помощью можно и мебель собрать, и плинтуса на стене закрепить, и люстру повесить. Но в каждом случае потребуются разные виды отверток. Наша статья поможет разобраться в том какие бывают отвертки, стоит ли покупать наборы с разными магнитными насадками или достаточно традиционных плоской и крестовой отверток.

Преимущество в размере отверток

Сегодня популярные передачи о строительстве и ремонте, а также многочисленные профессиональные советы приучили нас к мысли, что проще и надежнее всего закручивать и вынимать шурупы и саморезы при помощи . Однако оборудование это дорогостоящее и если ремонт – не поле вашей профессиональной деятельности, то покупать его нет такой уж необходимости. Тем более, что классическая отвертка обладает рядом неоспоримых преимуществ благодаря своим компактным размерам:

  • ее можно использовать в узких и неудобных пространствах,
  • применять при работе с мелкими деталями,
  • там, где нет доступа к электричеству или в условиях повышенной влажности,
  • хранить в кармане или небольшом ящичке для инструментов.

Кроме того, с помощью отвертки можно проводить не только ремонт в квартире, но и чинить бытовую технику, автомобиль и многое другое, что соединяется с помощью болтов, винтов, шурупов и саморезов.

Выбирая инструмент, обратите внимание на материалы, из которых он изготовлен. Если к размерам ручки и длине металлической части отвертки особых требований нет – это, скорее, дело вкуса и удобства, то материалы должны быть надежными и безопасными. Нередко при работе приходится применять ощутимое усилие и во избежание травм стоит выбирать отвертки из стали с хром-ванадиевым или хром-молибденовым сплавом в качестве добавки. Такие металлы долговечны, им не страшны механические повреждения и коррозия, поэтому они не подведут и будут служить десятилетиями верой и правдой.

Многим мастерам нравится намагниченный наконечник, который позволяет наживлять и удерживать завинчивающийся элемент во время работы. Рукоятка же в идеале должна быть выполнена из диэлектрического покрытия. Оно убережет от удара током в случае соприкосновения с проводом под напряжением или при электромонтажных работах.

И еще одно общее понятие. Часто употребляется словосочетание шлицевая отвертка. Оно обозначает, что острие отвертки может вставляться в шлицы – углубления на шляпках крепежного элемента, и совпадать с ними по форме.

Каждому крепежу своя отвертка

В зависимости от того, с каким шлицем надо работать, необходимо выбирать и подходящую отвертку. Причем подходящую не только по размеру, но и по форме. В представленных на современном рынке наборах, в том числе и со съемными наконечниками, представлены несколько десятков видов.

Но наиболее популярны следующие типы отверток, причем каждый имеет свою маркировку:

  1. 1. Плоская отвертка или прямошлицевая (SL или slotted). Наиболее распространенный вид, где рабочая часть напоминает уплощенную лопатку. Чаще всего пригождается при распространенных бытовых работах: смене розеток, дверных ручек, ремонте мебели и других. Различаются по длине и толщине рабочей поверхности.
  2. 2. Крестовая или крестообразная отвертка (PH или Phillips). Применяется также часто, но рабочая поверхность выполнена в форме конуса с четырьмя гранями в форме креста. Каждая грань совпадает с соответствующим углублением шлица на винте или шурупе. Это увеличивает число точек соприкосновения и облегчает работу. Кроме того, позволяет значительно туже затянуть элемент крепления. Применяют такой инструмент при ремонте бытовой техники, автомобилей и т. д.
  3. 3. Усовершенствованные крестообразные отвертки. Существуют наконечники для крепежа со шлицами, предусматривающими специальное углубление для направляющей. Это позволяет лучше фиксировать отвертку и увеличить силу давления. Есть отвертки с дополнительными лучами между крестообразными гранями, они препятствуют выталкиванию наконечника и маркируются отдельно (PZ или Pozidriv). Популярны в комплектах корпусной мебели, при работе с деревом или гипсокартоном.
  4. 4. Шестиконечная или звездообразная отвертка (TORX). Рабочая поверхность этого инструмента напоминает шестиконечную звезду. Чаще всего требуется при разборке и сборке сотовых телефонов и иной сложной техники. Обладает небольшими размерами.
  5. 5. Шестигранная отвертка (НЕХ). Наконечник выполнен в форме правильного шестигранника, как правило, небольшого размера. При кажущейся простоте этот тип отвертки во много раз превосходит рабочие качества крестовой отвертки, благодаря повышенному крутящему моменту. Этот тип шлица популярен в крепежах мебели, электротехники и объектов под электронапряжением.
  6. 6. Треугольная отвертка. Как следует из названия имеет наконечник в виде равнобедренного треугольника. Крепеж с подобными шлицами можно встретить в кухонной бытовой технике. При отсутствии подходящего инструмента может выручить плоская отвертка подходящей ширины.
  7. 7. Квадратная отвертка (Robertson). Эту разновидность инструмента используют при сборке компьютеров или вычислительной техники. Рабочая поверхность в форме квадрата, как правило, имеет набольшие размеры.

Есть еще масса фигурных отверток весьма разнообразных и специфических форм, которые применяют в профессиональной деятельности мастера по ремонту техники. Есть крепежи с защитой от самораскручивания, для суперсильной затяжки и т. д. В быту они практически не встречаются.

Что нужно знать о рукоятке и стержне

Традиционно ручки отверток изготавливают из дерева или пластмассы, сверху их нередко покрывают специальной фактурной резиной, которая одновременно предотвращает проскальзывание инструмента в руке и защищает от удара электричеством.

При этом рукоять имеет различные модификации, которые влияют на удобство работы и усиливают крутящий момент. Помимо традиционных есть еще другие виды:

  1. 1. Рукоять с храповым механизмом. Подобно ключам, такая отвертка состоит из рукоятки с механизмом, позволяющим вращать ее только в одном направлении. Очень удобна при работе с большим количеством крепежных элементов. В комплект обычно входят съемные наконечники с плоской и крестообразной рабочей поверхностью.
  2. 2. Т-образная или поворотная рукоять. Она либо изначально изготовлена в виде буквы Т, либо имеет отверстие, в которое можно вставить дополнительный рычаг. Позволяет максимально туго затянуть крепежный элемент.
  3. 3. Рукоять с «пяткой». В таком инструменте стержень отвертки проходит сквозь всю рукоять и выступает с обратной стороны. Он также имеет утолщение – «пятку», по которому при необходимости можно ударять молотком или . Используется при загрязненных, пораженных коррозией креплениях, где человеческими усилиями не обойтись.

С учетом условий ремонтных работ может пригодиться и инструмент с различными стержнями. Где-то выручит длинная, в другом случае справится только ультракороткая отвертка. На шестигранный стержень можно дополнительно надеть гаечный ключ и использовать его в качестве рычага. Стержень со сменными наконечниками позволяет иметь в арсенале единственный инструмент, который подойдет на все случаи. В труднодоступные места проникнет отвертка с гибким стержнем.

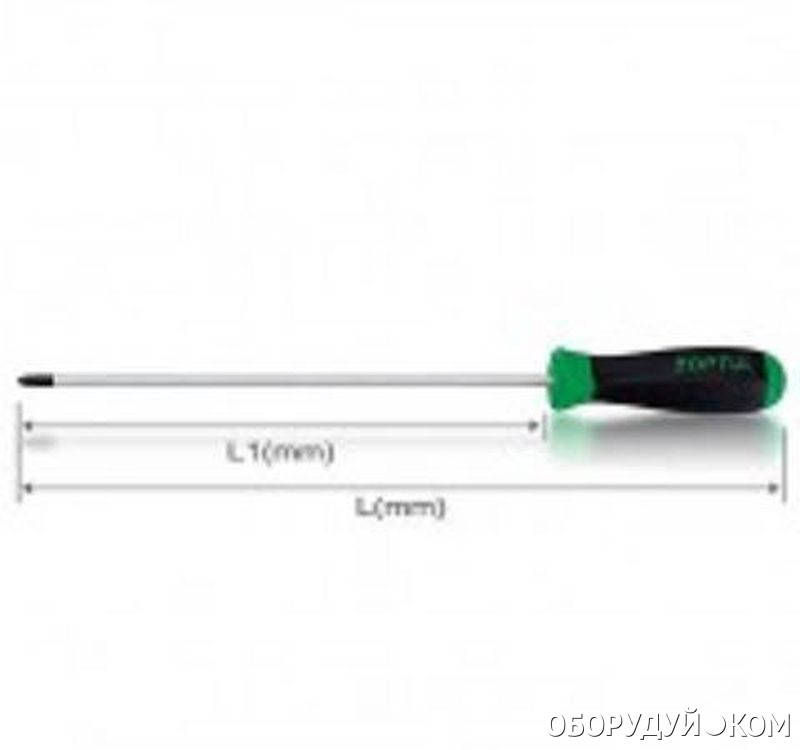

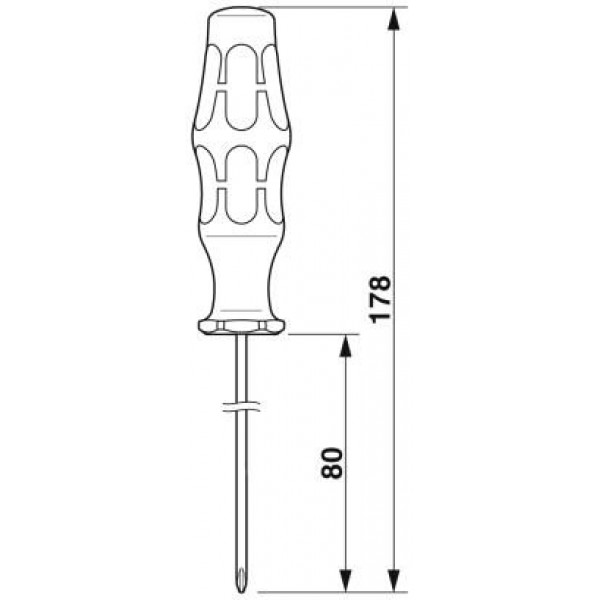

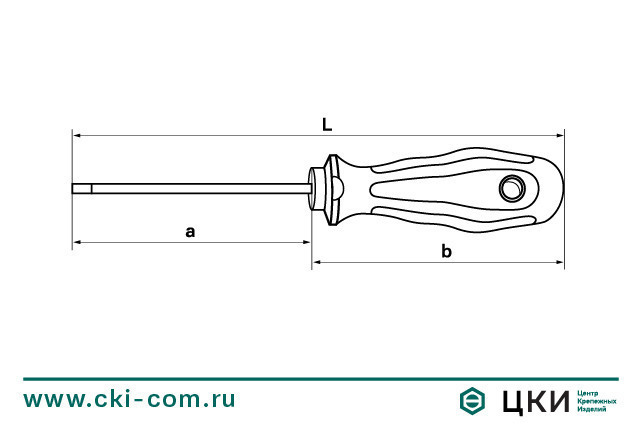

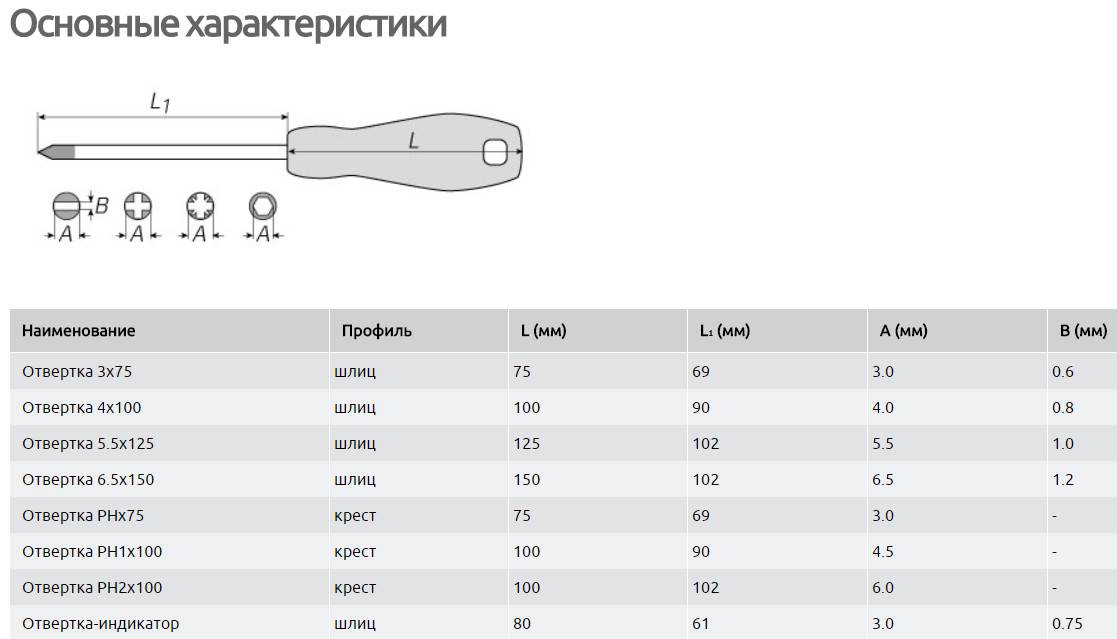

Как правильно определить размер отвертки

Если с формой шлица теперь все ясно, то есть ли способ точно определить его размер, а не подбирать на глаз? У каждой отвертки эта информация внесена в ее маркировку, нужно лишь научиться читать эти данные.

Нередко маркировка содержит несколько сведений:

  • тип шлицевой принадлежности (плоская, шестигранная, крестообразная и т. д.),
  • диаметр крепежного элемента, с которым предстоит работать,
  • длину стержня инструмента,
  • материал, из которого изготовлен стержень (CrV – сталь с хромованадием, CrMo – с хромомолибденом).

При такой маркировке выглядеть эта информация будет следующим образом: PH 4х120, где PH – это крестообразная отвертка, 4 – диаметр болта, самореза, а 120 – длина стержня.

Могут быть указаны в маркировке и параметры лишь самого инструмента, как правило, это три цифры, обозначающие диаметр и длину стержня, а также диаметр или ширину рабочей поверхности. Последние цифры должны совпадать с маркировкой крепежного элемента.

Встречается и наиболее универсальная маркировка, которая указывает только тип шлица и номер отвертки. Чтобы знать ее параметры, нужно воспользоваться соответствующей подсказкой.

Магазины «ПРОФИ» предлагают широкий выбор инструментов для ремонта сотовых телефонов, аппаратуры и бытовой техники.

Имеется широкий ассортимент самого различного назначения: отвертки, кабелерезы, обжимной инструмент, клещи, пассатижи, пинцеты и многое другое.

С полным ассортиментом инструмента вы можете ознакомиться подробнее в нашем интернет-магазине:

История возникновения отверток

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертки появились примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» — так появился шлиц, а вслед за ним и отвертка! Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки — длина и диаметр стержня, форма и размеры ручки — стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

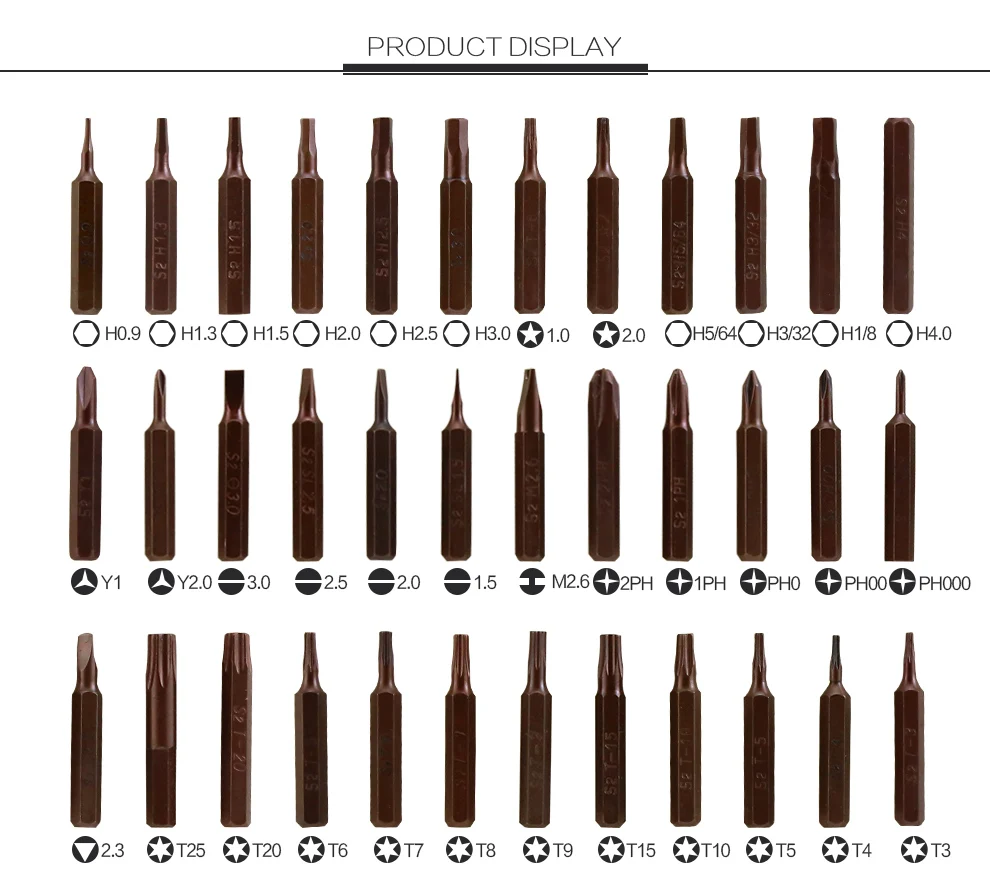

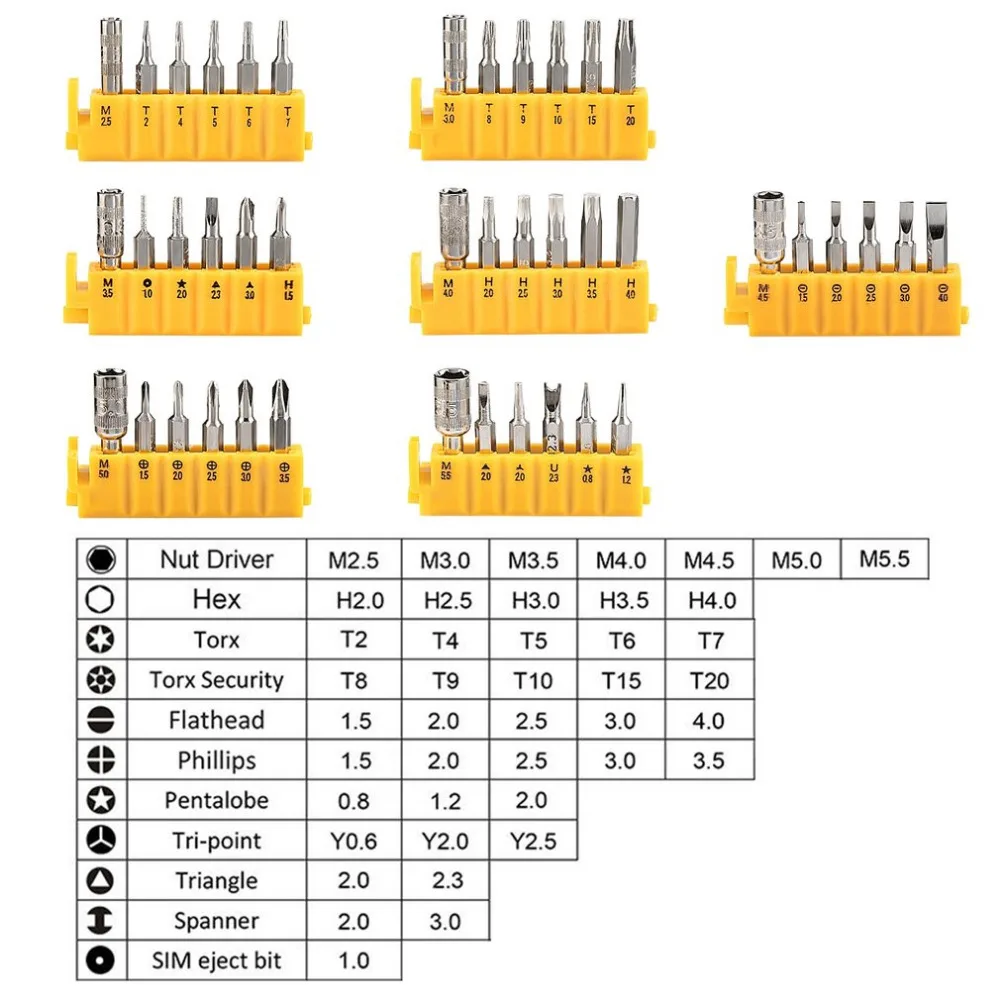

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Philips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Philips Tamper Resistant

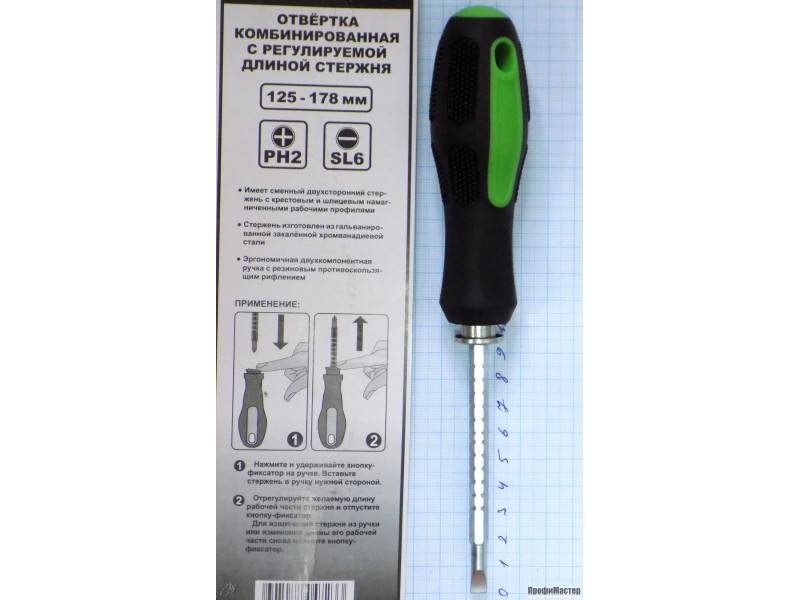

Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)

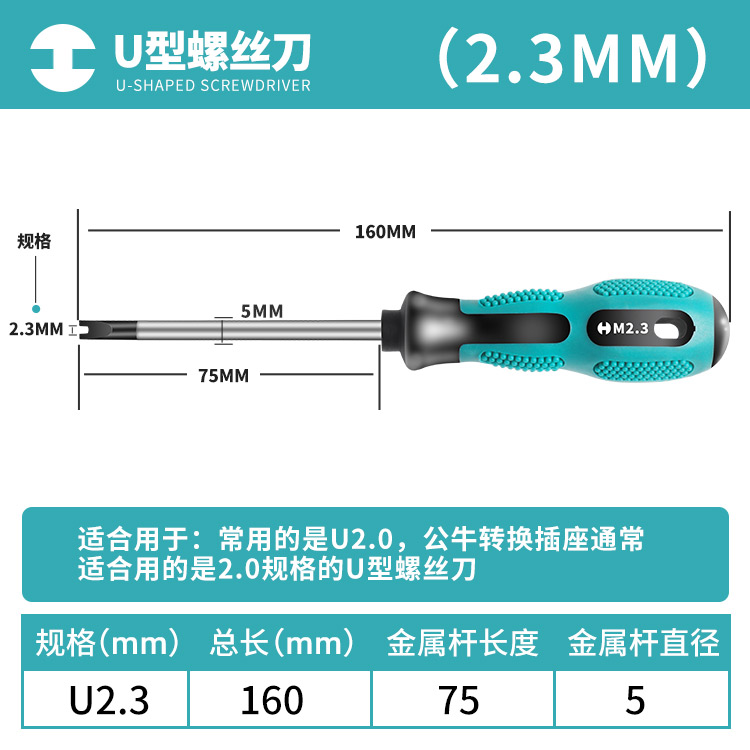

Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

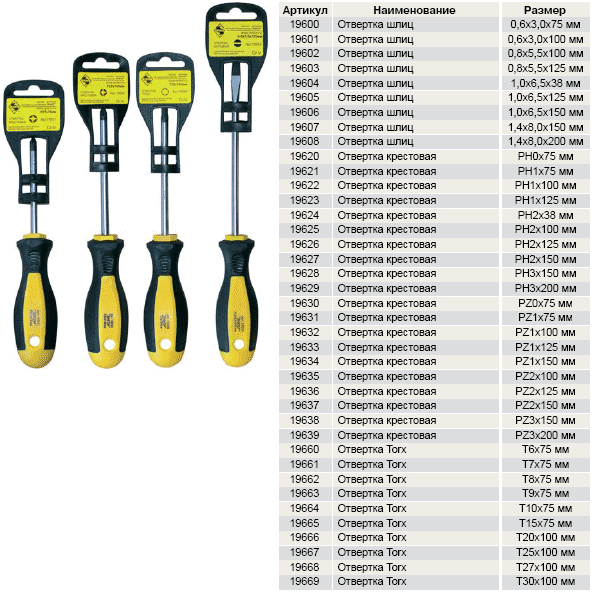

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят — рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней — надежность захвата, — чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений; вторые — эластичнее, но мягче, — в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

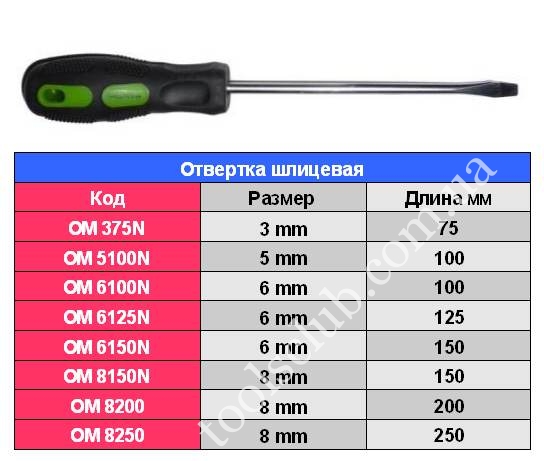

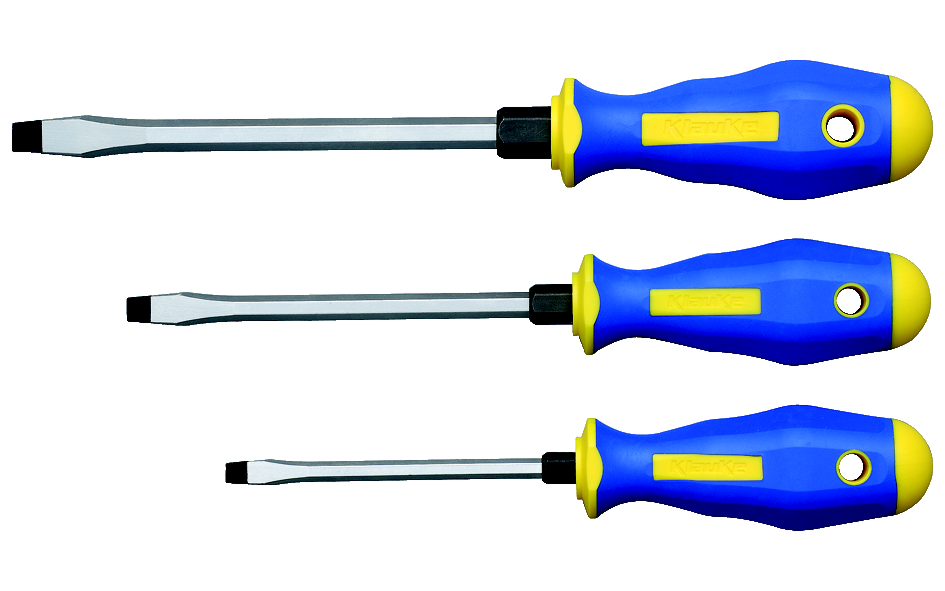

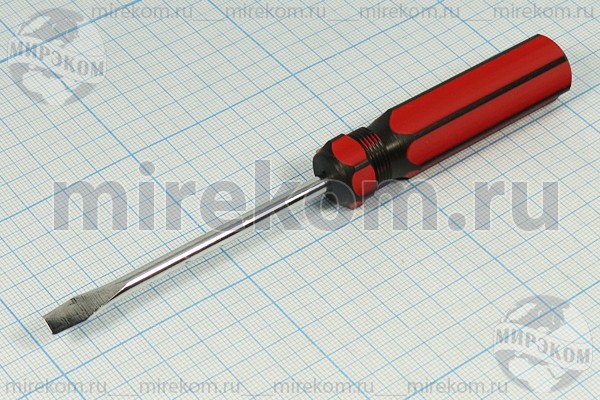

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр — размер жала, определяется двумя числами, например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

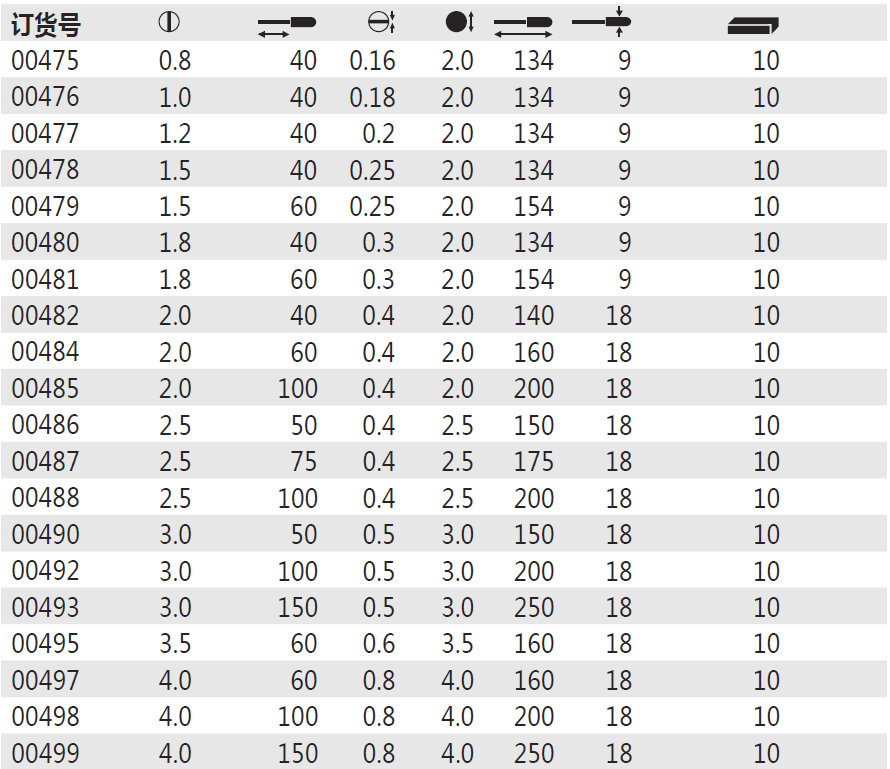

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

В сети магазинов «ПРОФИ» мы можете купить прямые отвертки на любой вкус. Предлагаем вам ознакомиться с некоторыми из них.

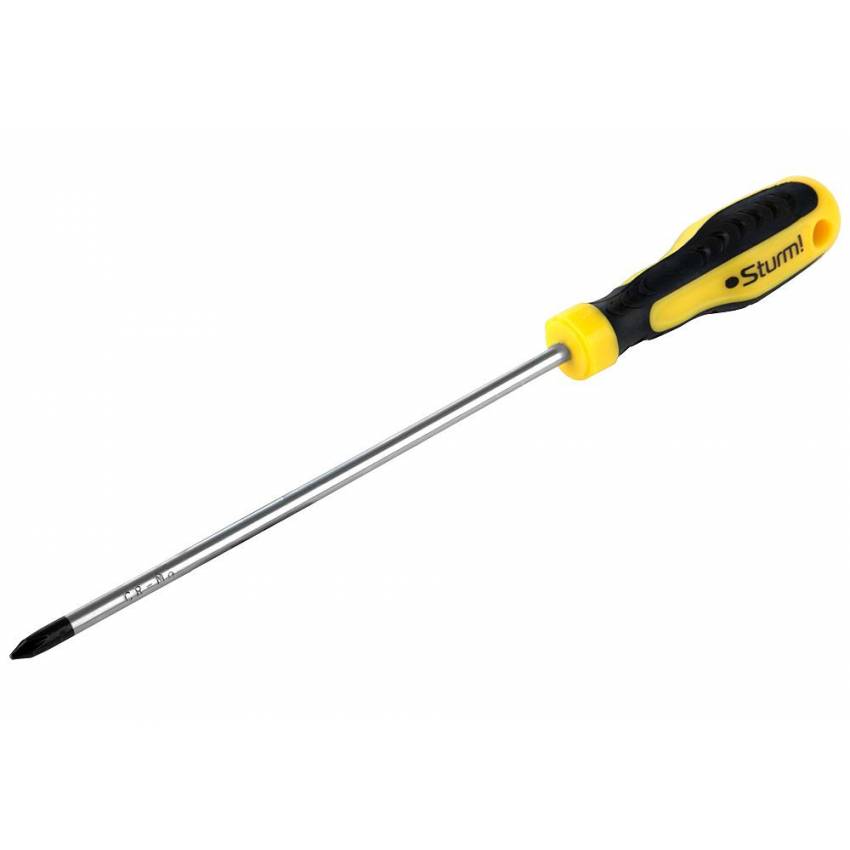

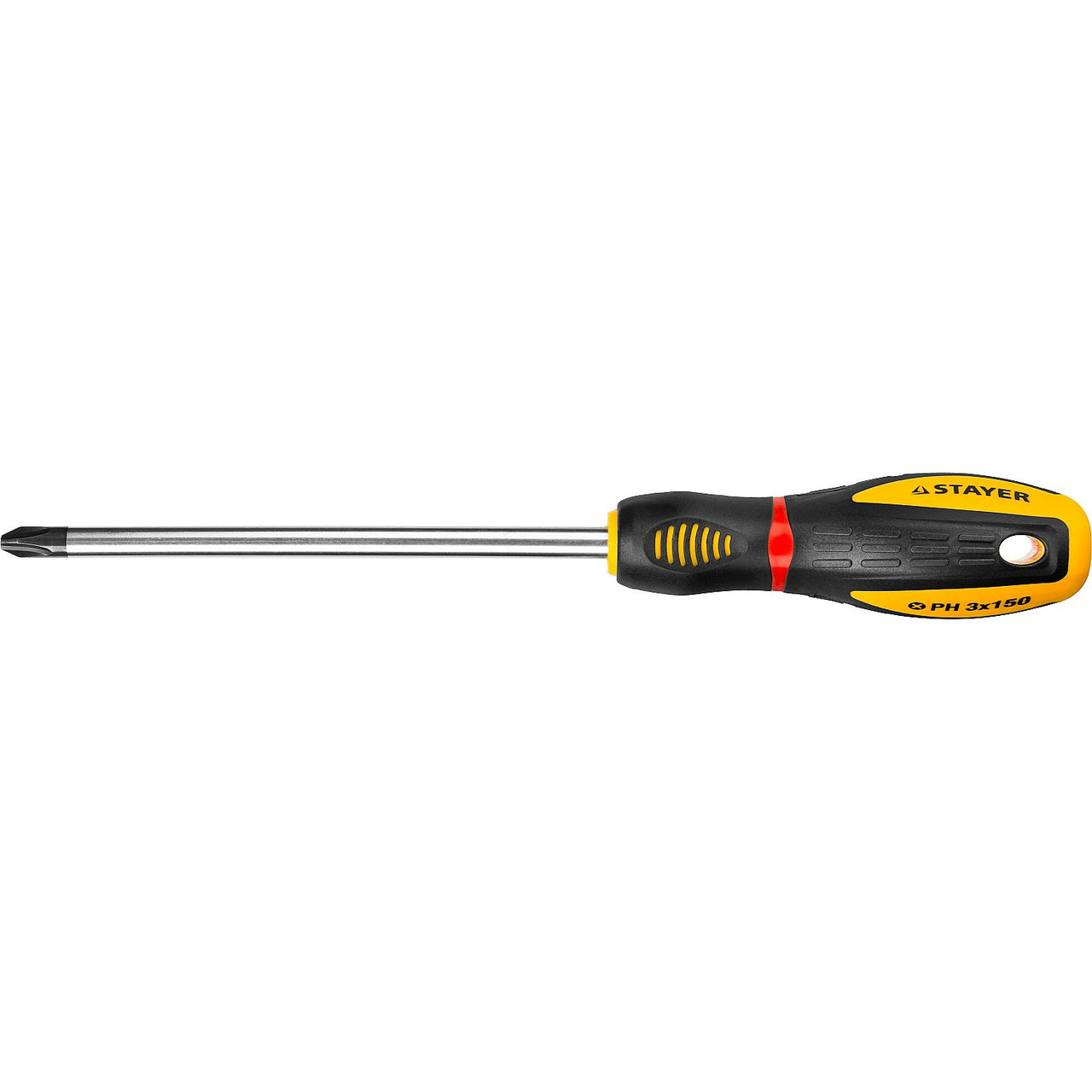

Крестовая отвертка Philips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица — возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

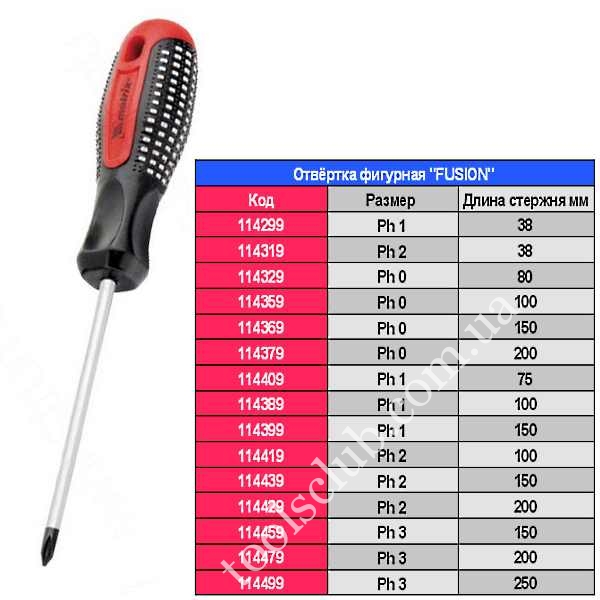

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

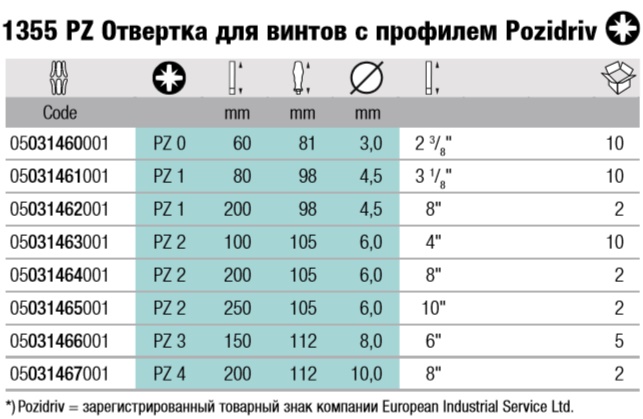

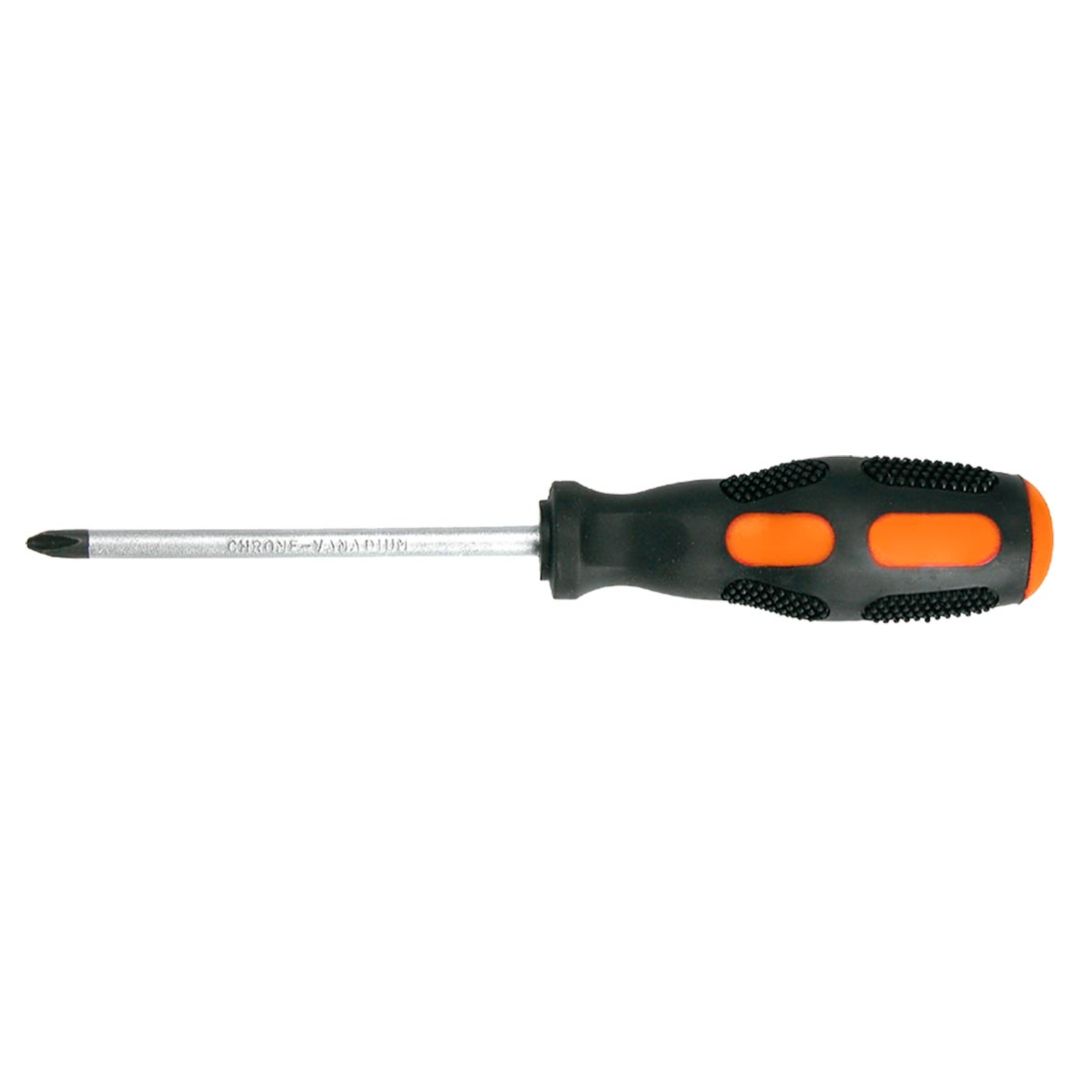

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) — это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

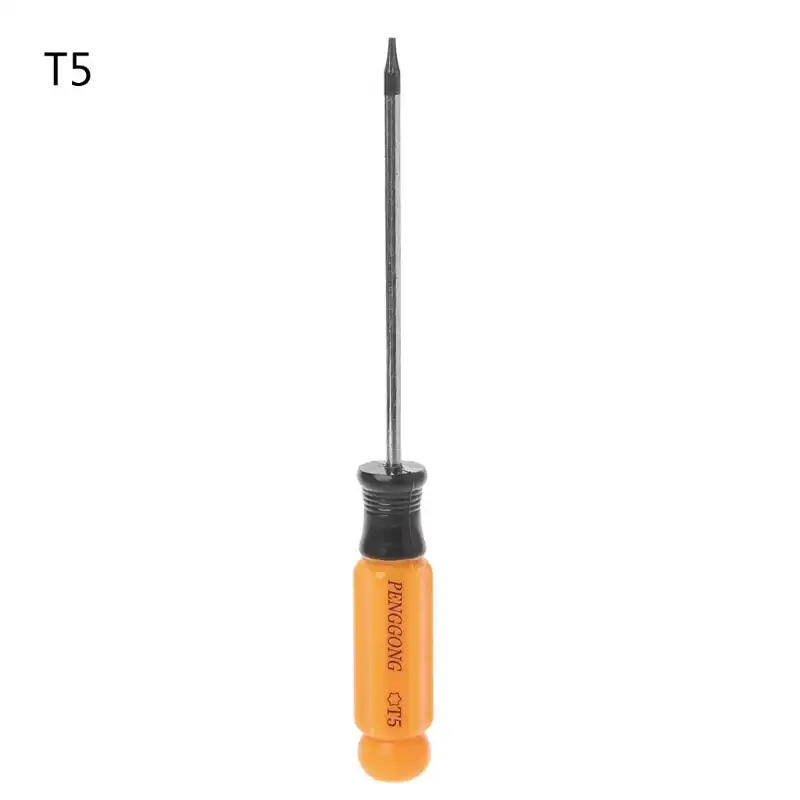

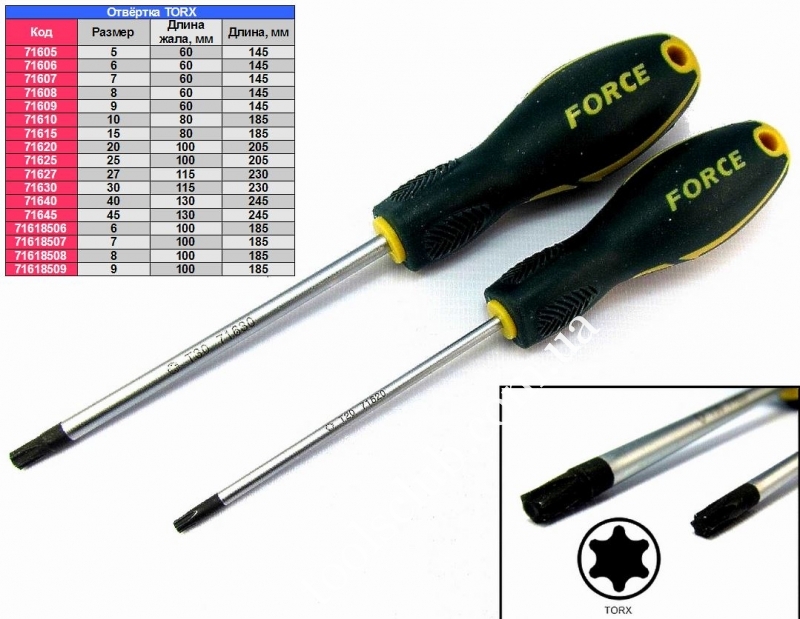

Отвертки Torx (звездочка)

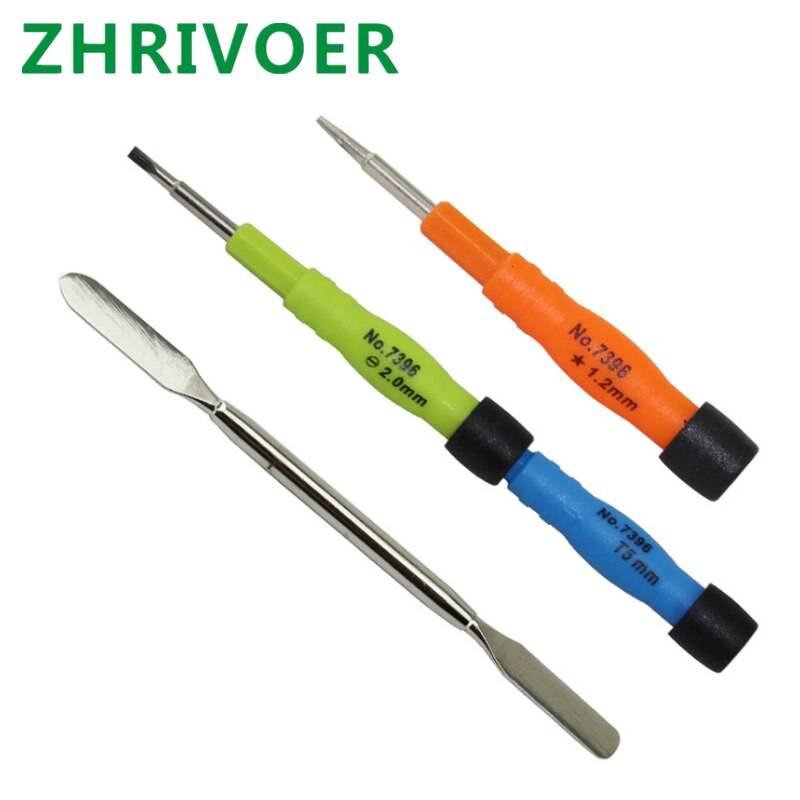

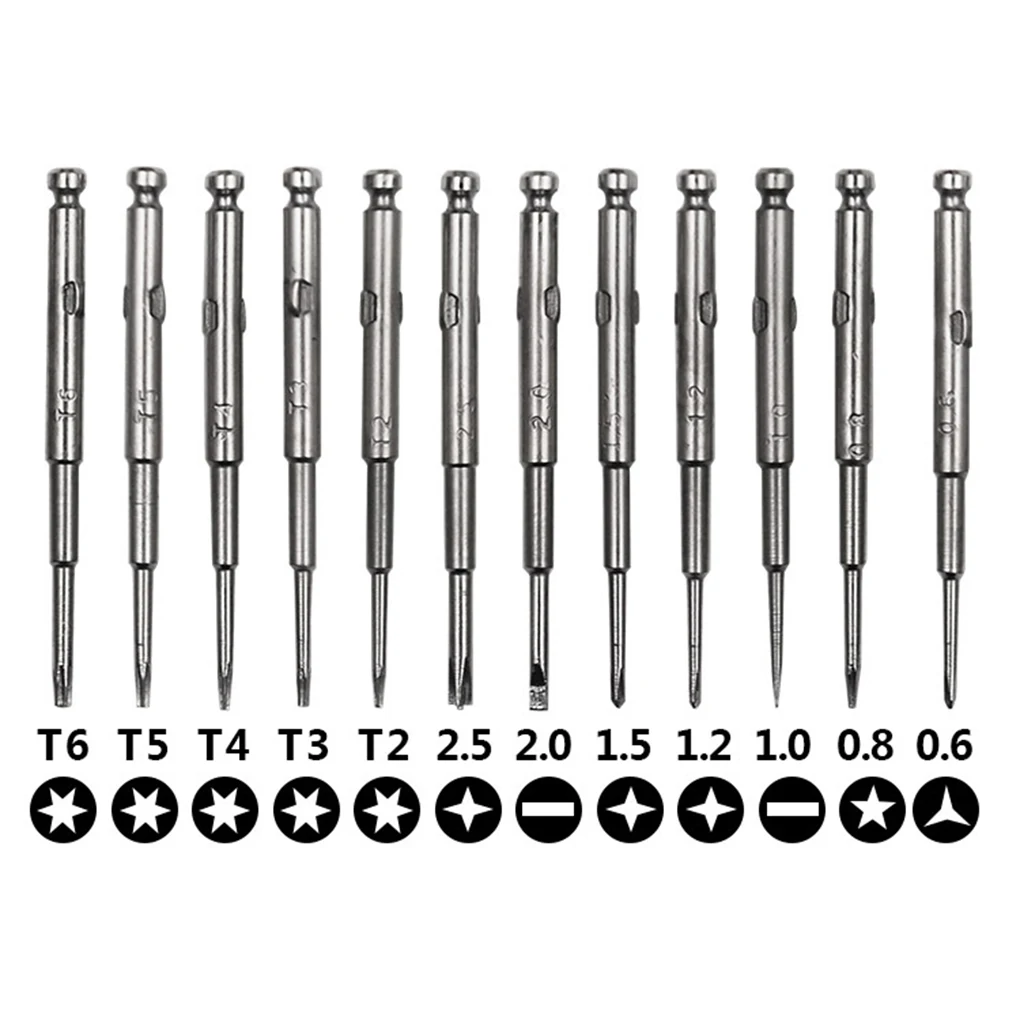

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

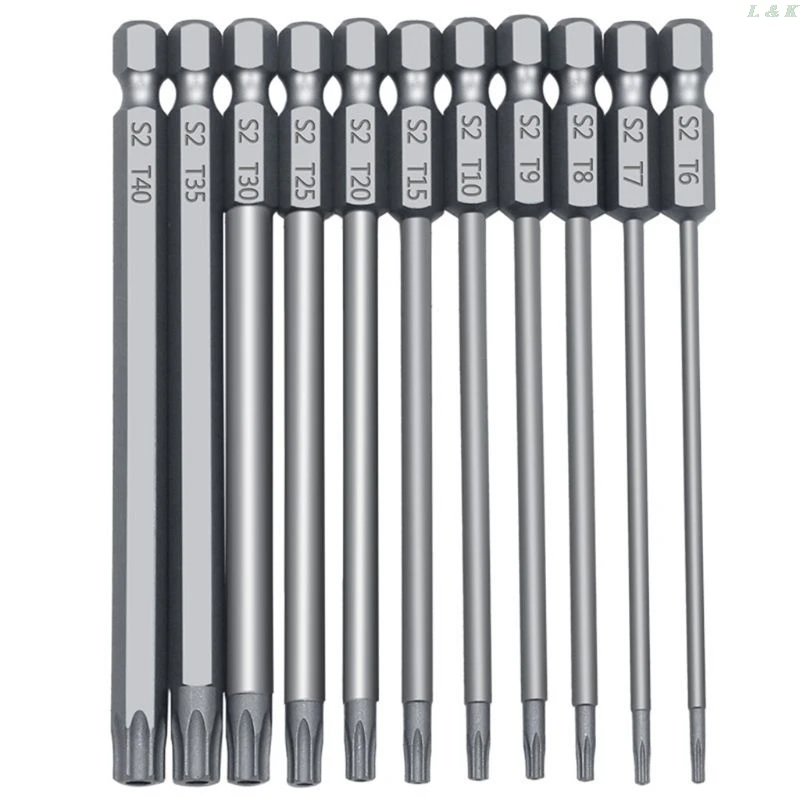

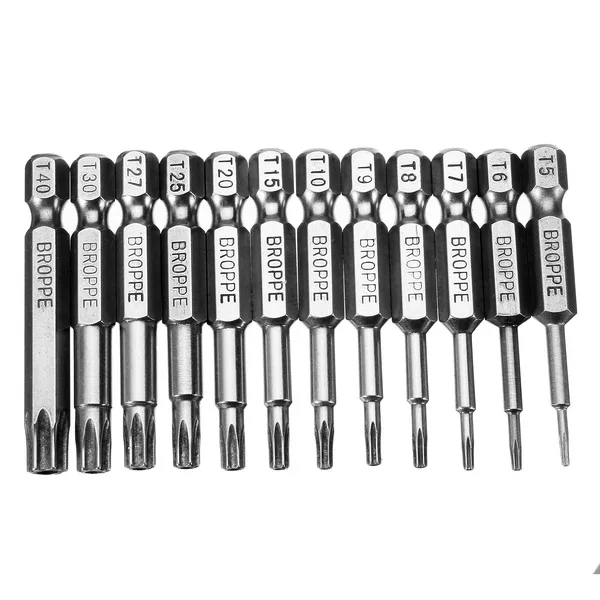

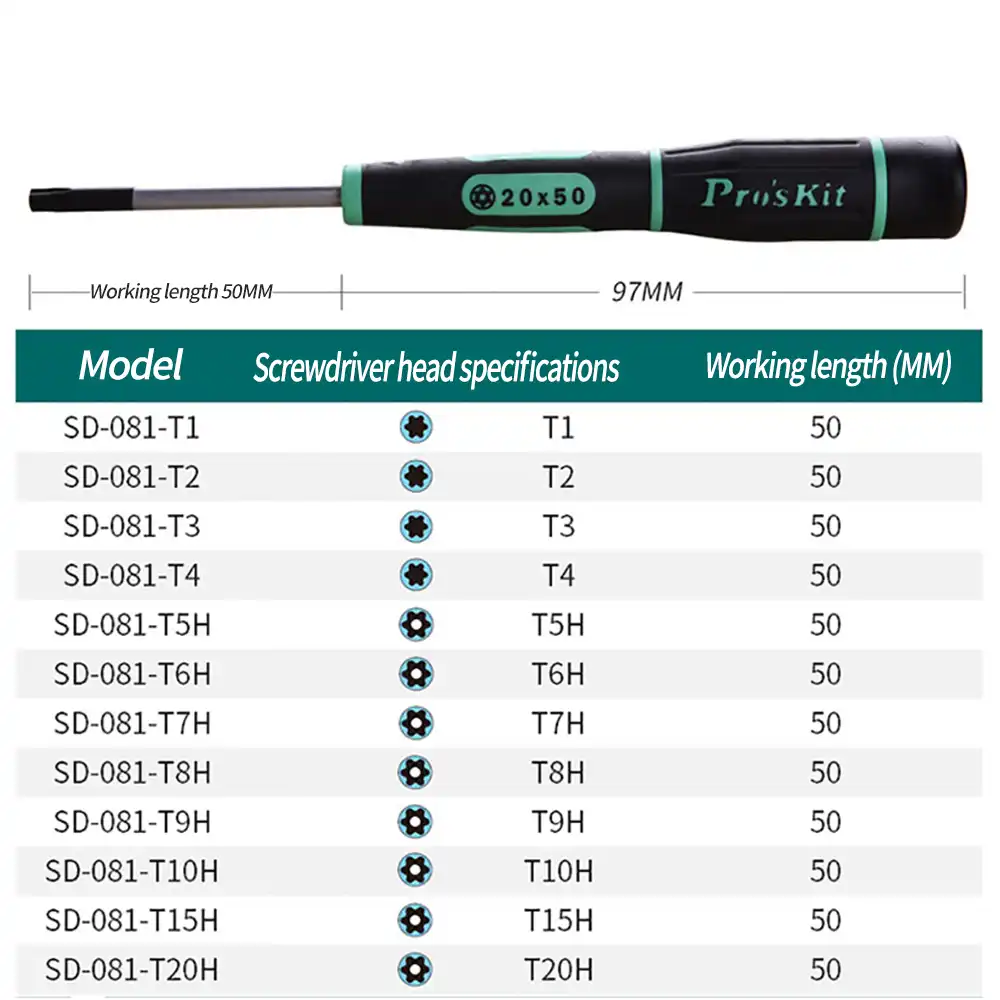

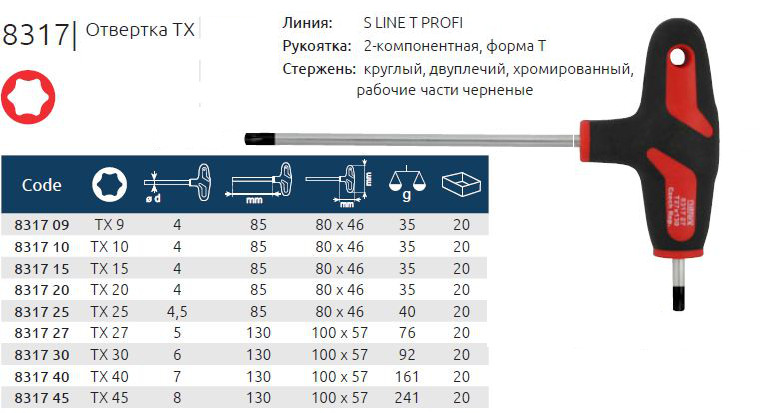

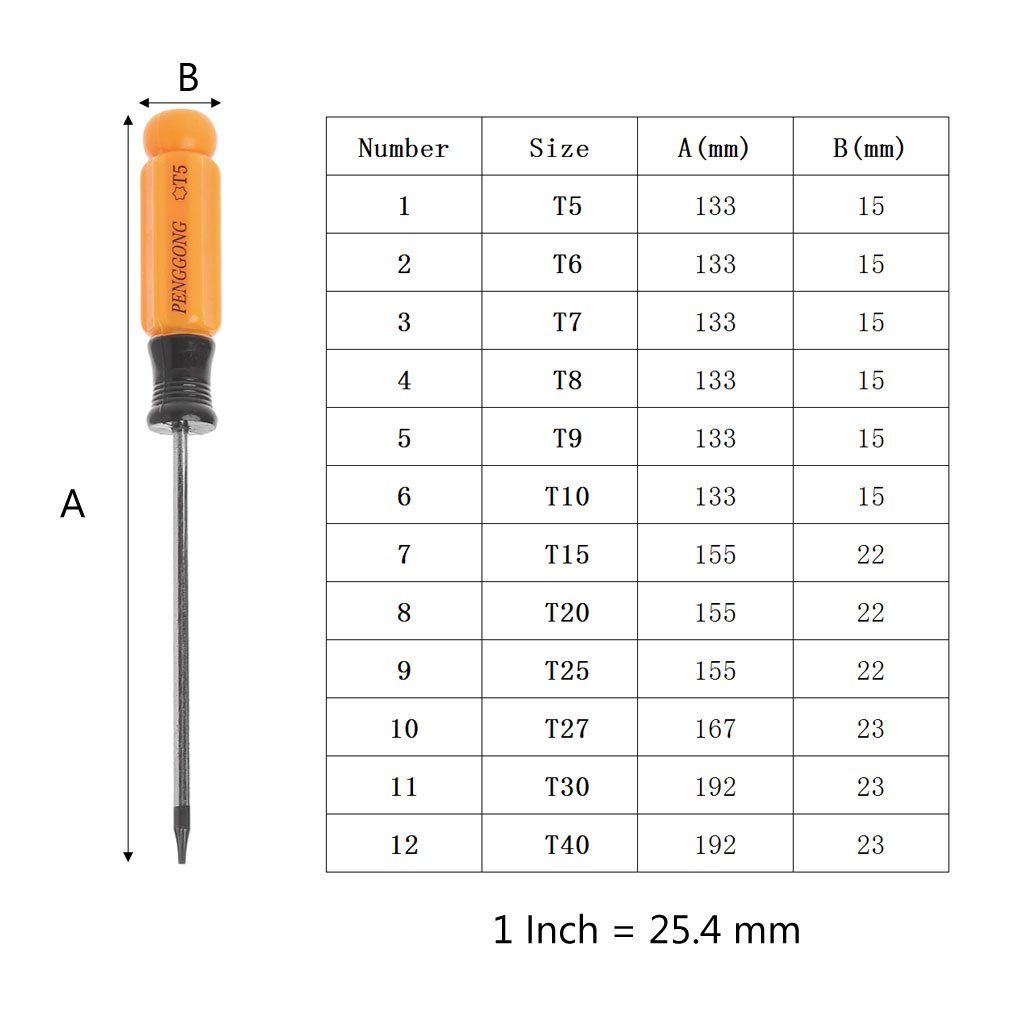

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать. Крестовая отвертка (Pozidrive) WIHA PicoFinish

Набор из шести отверток для винтов типа TORX (звездочка), предназначенный для ремонта сотовых телефонов и радио- и электроаппаратуры.

Pentalobe-отвертки

Совсем недавно компания Apple стала применять в своей продукции новые винты, которые получили название . Винты имеют нестандартную головку. Для работы с такими винтами нужно иметь специальную отвертку с пятью расходящимися лепестками. Компания Apple хочет таким способом ограничить неквалифицированный доступ к своей продукции: iPhone 4, iPad, MacBook Pro.

У первых iPhone 4 задняя крышка крепилась винтами со стандартными головками, но через некоторое время их место заняли pentalobe-винты. Теперь, если владелец обращается для обслуживания iPhone 4 в официальный сервис-центр, то устройство возвращается с pentalobe-винтами, даже если раньше крышка крепилась стандартными винтами.

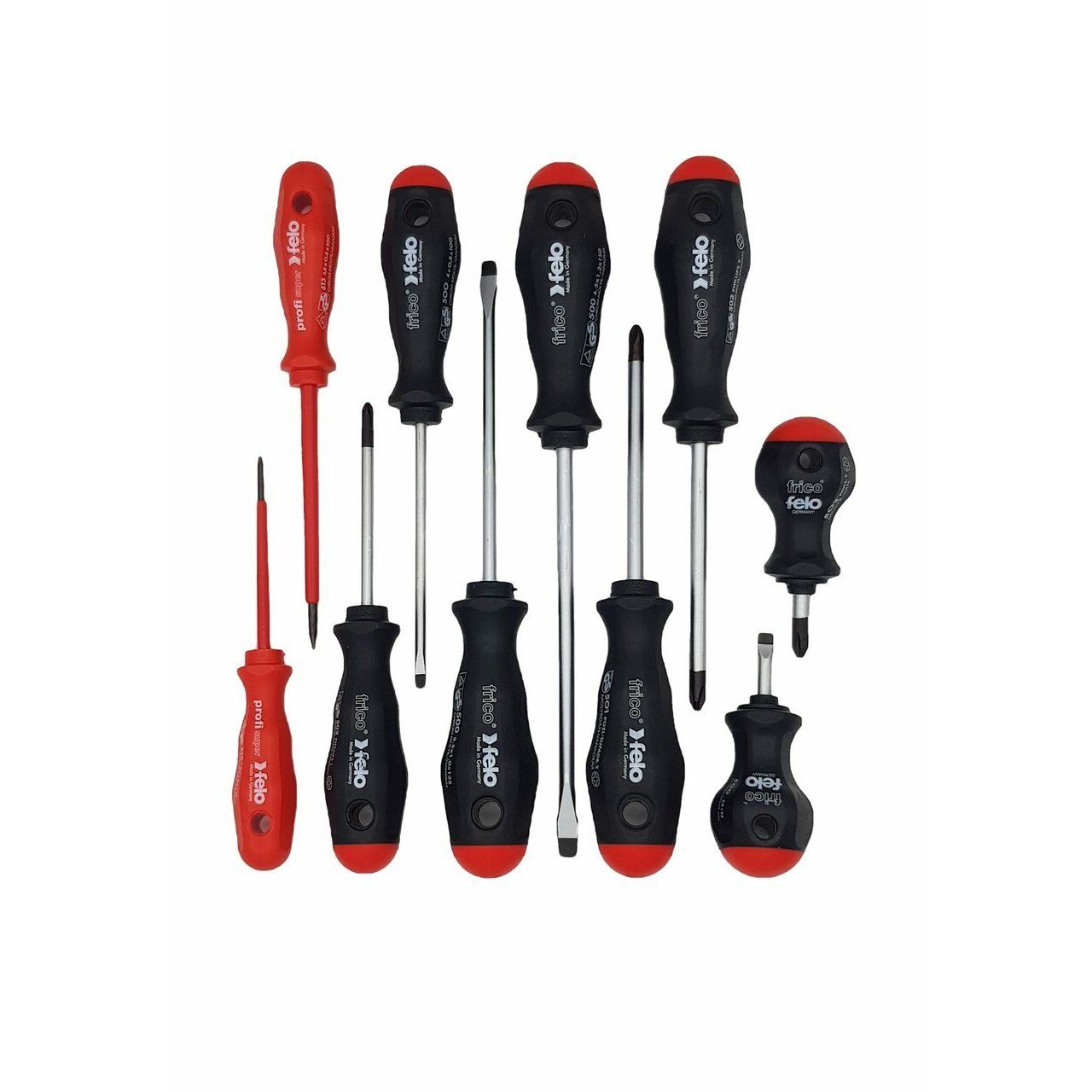

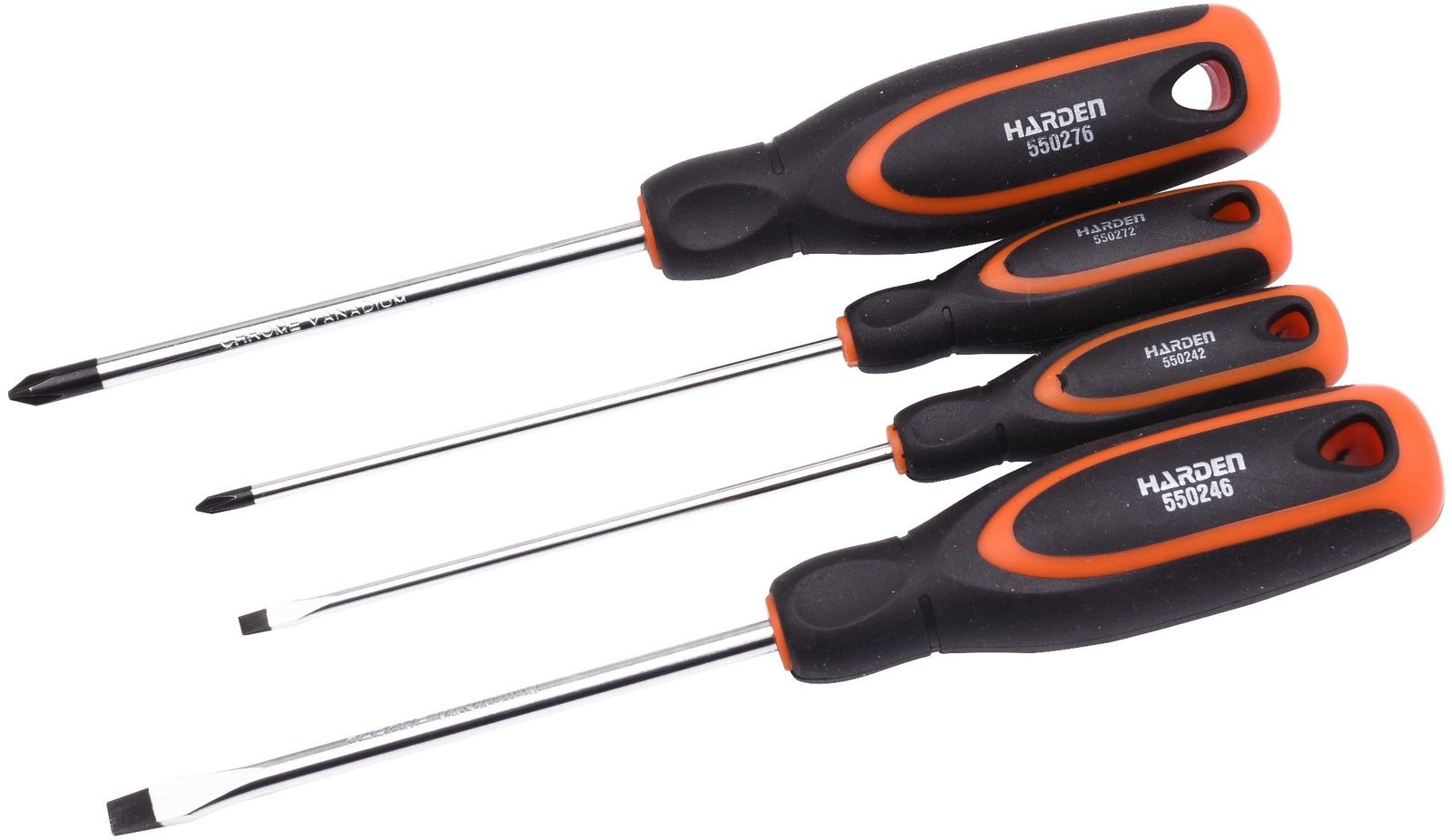

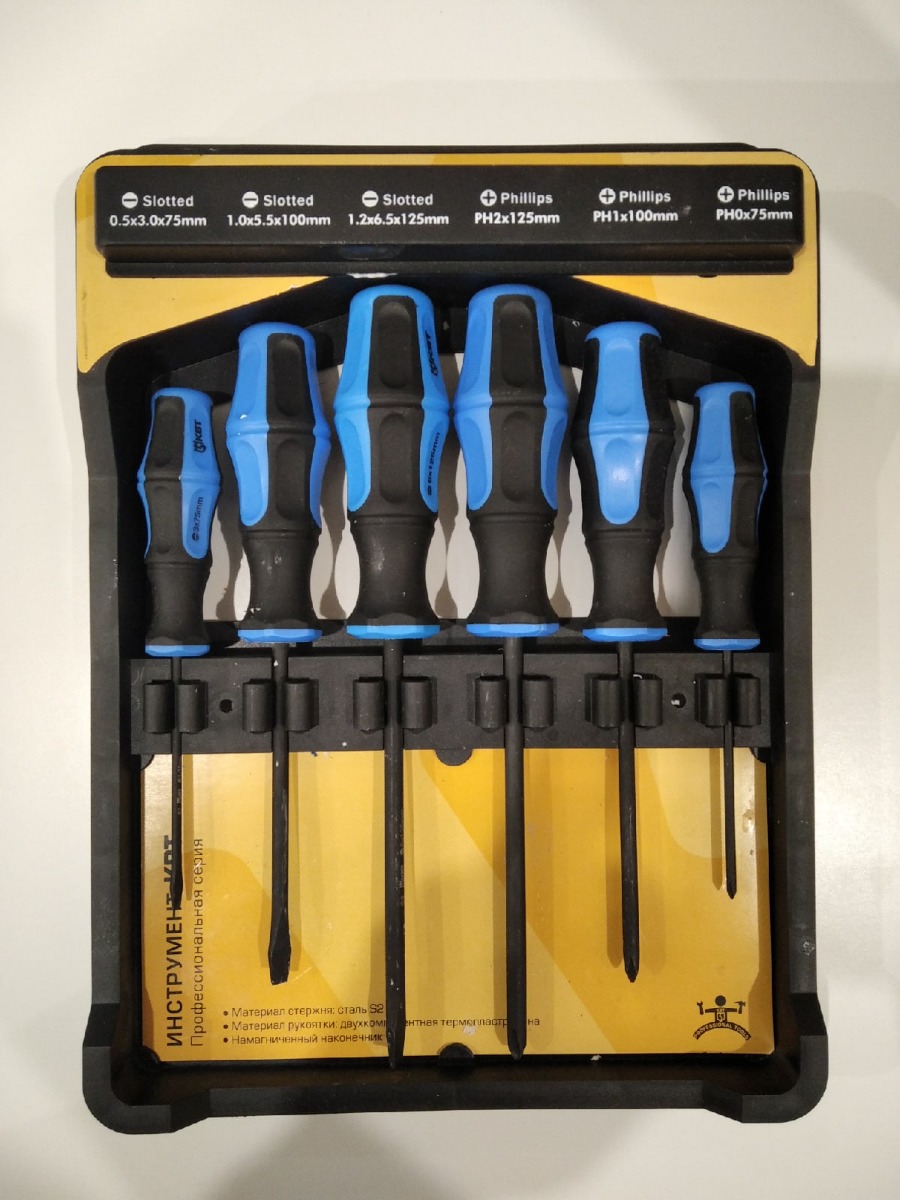

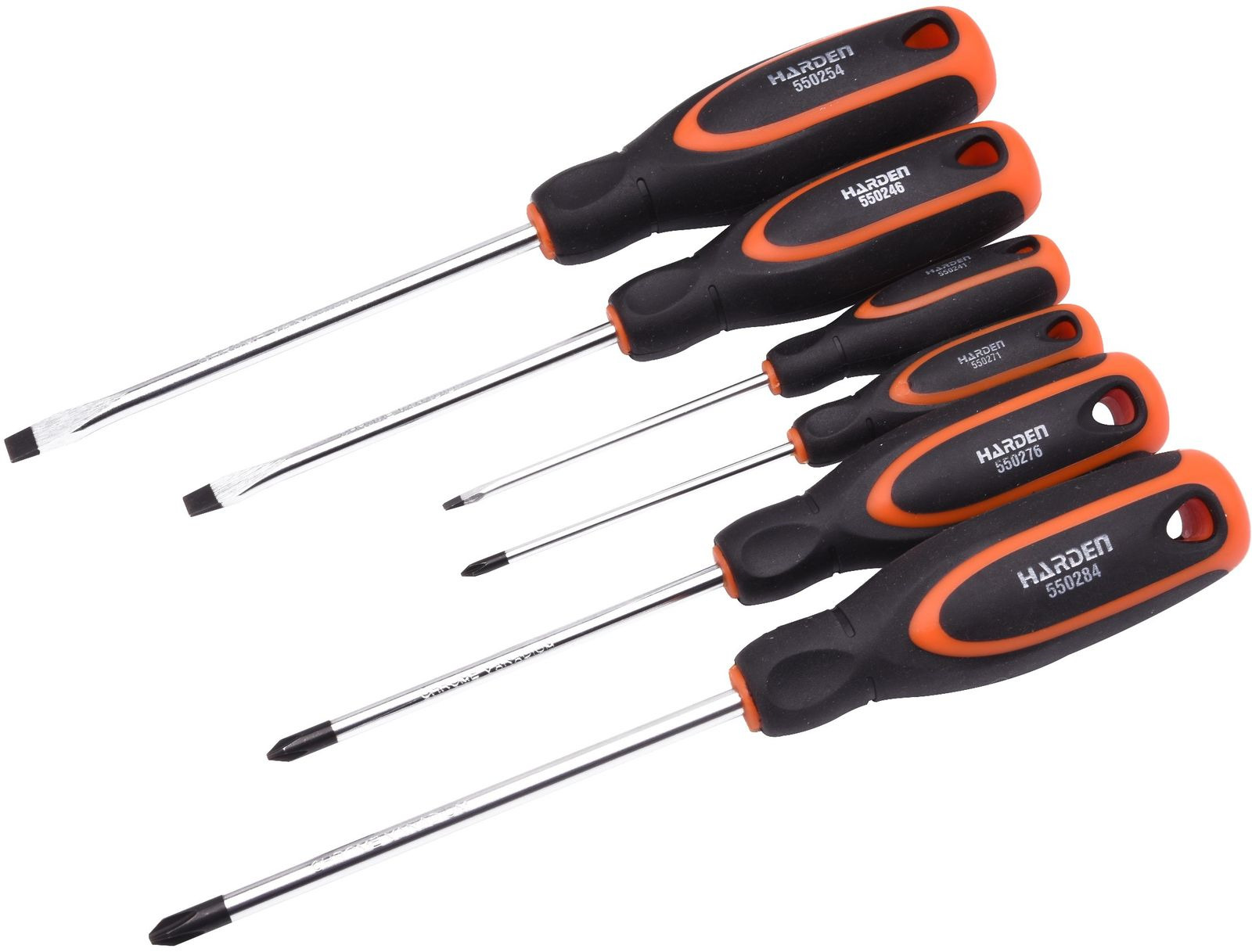

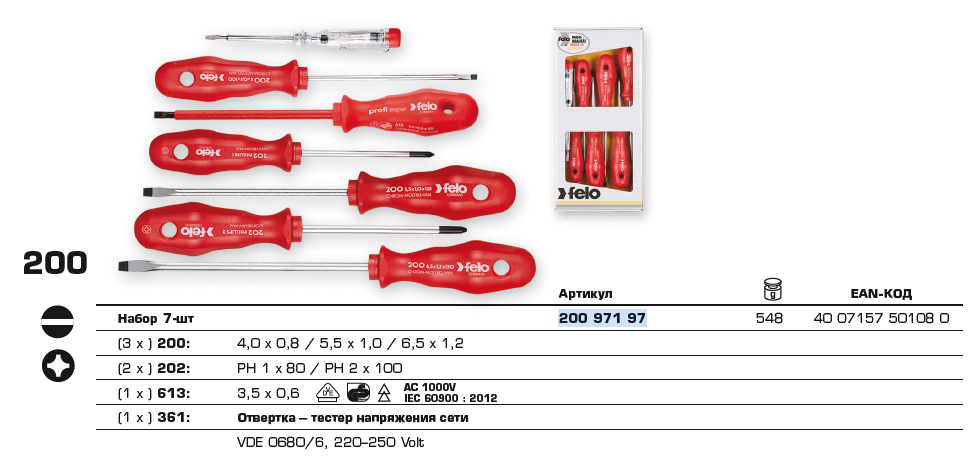

Наборы отверток



Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов — они автономны, не требуют подключения к сети, удлинителей, переходников и проч. , электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Она состоит из ручки, стержня и головки (наконечника, биты). Ручка может быть выполнена из пластмассы, дерева, металла и иметь накладки или покрытие из резины или ПВХ, обеспечивающие эргономику работы с инструментом. Наконечник (жало) разной длины производят из металла и полируют или наносят защитное и покрытие.

Стержень отвертки может быть жестко закреплен в корпусе или может извлекаться из корпуса в виде сменной насадки. Название отвертки определяется формой стержня, входящего в зацепление с углублением-шлицем на крепежном элементе.

Для удобства работы часто используют намагниченные головки, удерживающие крепежный элемент.

Размеры и использование крестовых отверток

Размер креста выражается номером (от 000 до 4) и приводится на отвертке или бите. Другое приводимое в маркировке число показывает длину отвертки. Например – Ph4x120 или PZ1x80.

Крестовые отвертки наиболее универсальны при использовании в быту. Например, самый маленький крест 000 используют при ремонте мелкой цифровой техники. Крест второго размера используют в большинстве случаев, так как он оптимален для большинства саморезов и винтов. Инструмент с четвертым размером применяют при ремонте крупногабаритной техники, например, автомобиля.

Отвертки PH

Отвертки PZ

Важно! применять правильно подобранную отвертку под соответствующий тип крепёж и использовать в строгом их соответствии друг к другу. Использование не соответствующего инструмента приводит к порче крепежа, к испорченной работе, так как крепеж с испорченной головкой извлечь станет сложно, вплоть до его высверливания, что может повлечь за собой порчу отделочного материала. И сама отвёртка может быстро выйти из строя.

Преимущества и недостатки PH:

Минус заключается в том, что грани имеют конусообразную форму и сужение толщины к кончику, что при большом усилии выталкивает отвертку из крепежа.

Плюс в том, что свойство выскакивать при сильном нажатии не даст испортить отделочный материал, не продавит гипсокартон или дерево. Минус в том, что при работе с более твердым материалом будет сложно закрутить крепеж до конца по резьбе. Отвертки PH имеют больший размерный ряд (от 000 – 4) по сравнению с отверткой PZ (от 0 – 4).

Преимущества и недостатки PZ:

Плюс отвертки PZ — грань наконечника имеет одинаковую толщину до кончика и дополнительные насечки для лучшего зацепления с головкой самореза. Такая конструкция (без конусного скоса) не имеет эффекта выталкивания при сильном нажатии, что позволяет качественно затянуть крепеж в материал любой жесткости.

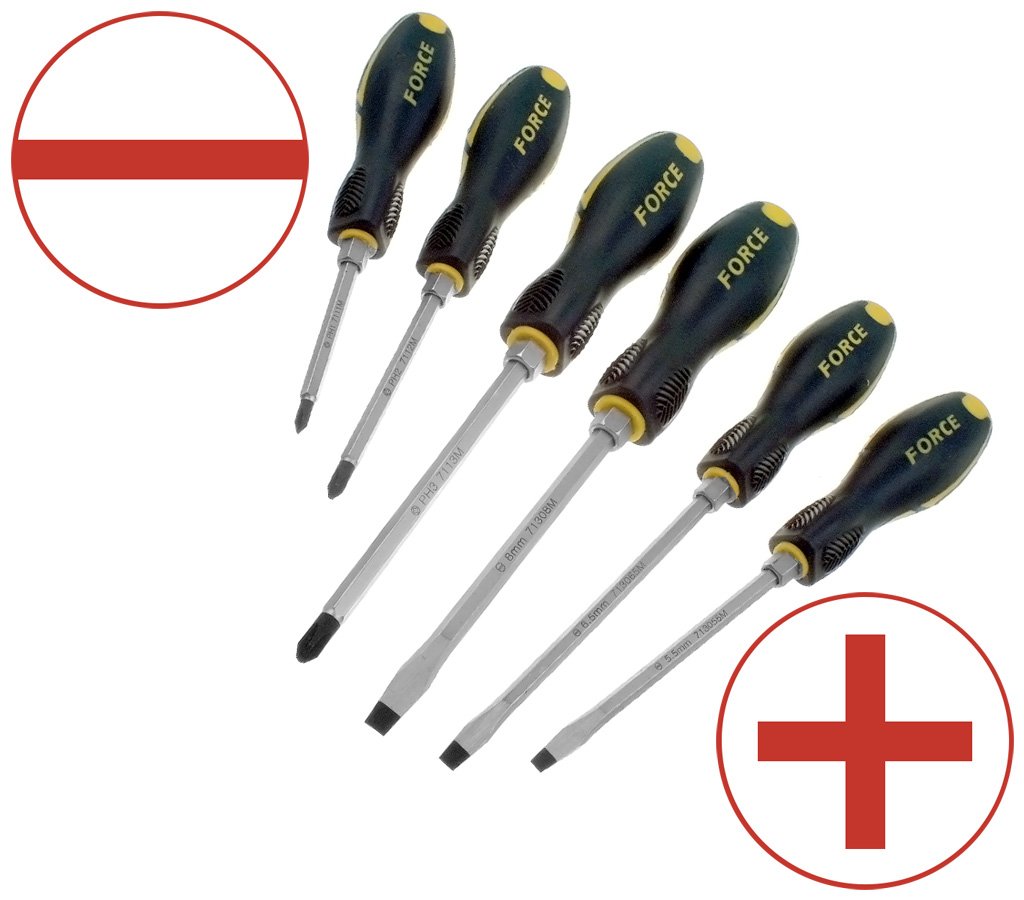

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент — отвертка, все же имеет свою историю и как бы многие ни думали — составные части. Специалисты разделяют отвертки на следующие виды:

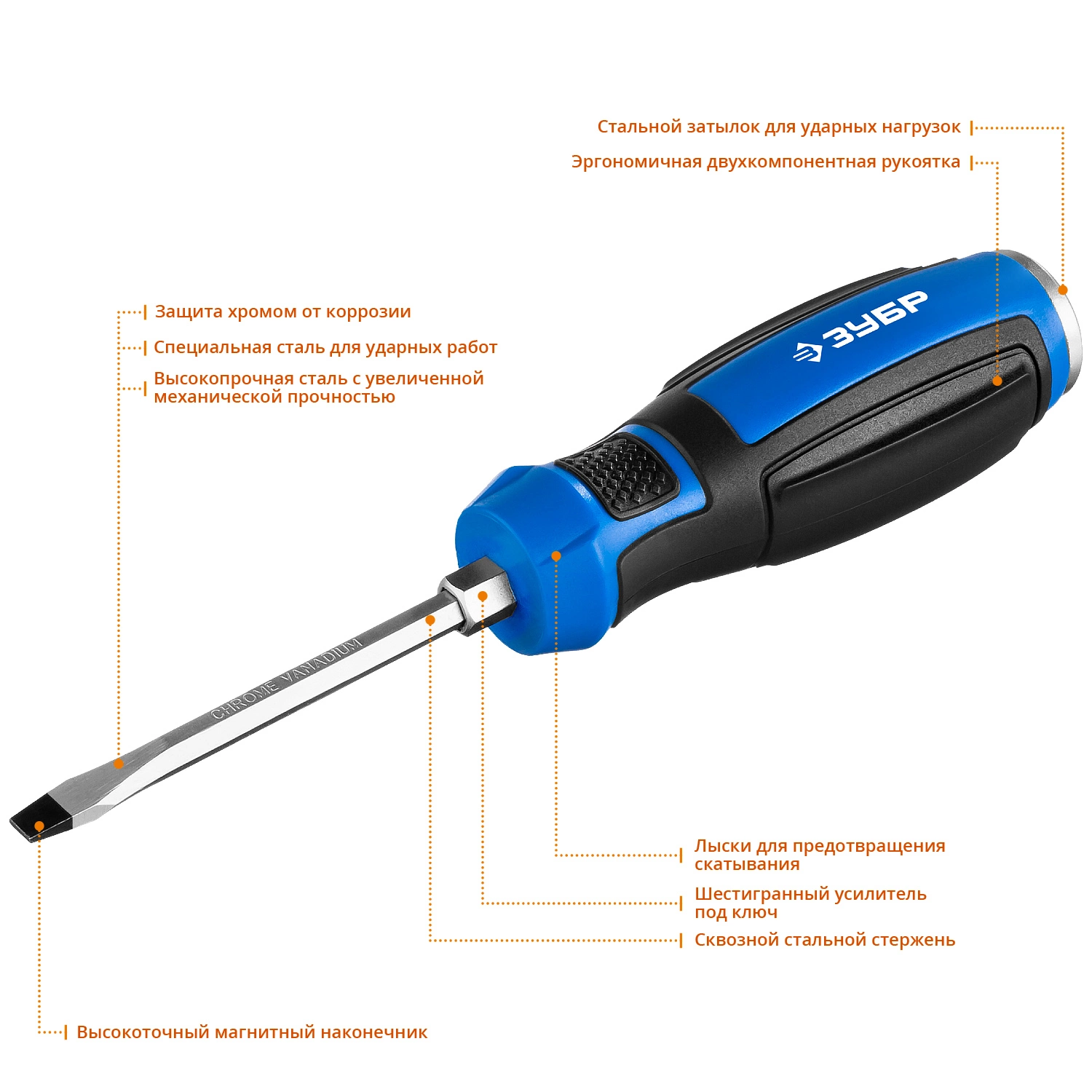

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее — жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом — это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени — это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем — TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том — для каких работ их лучше использовать?

  • № 0 — отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 — снимает крепежные элементы до 3 мм;
  • № 2 — легко отворачивает саморезы до 5 мм диаметром;
  • № 3 — предназначен для креплений в 7 мм;
  • № 4 — тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки — Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт ».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом — не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Из-за такой популярности данного инструмента, существует великое множество различных видов и особенностей отверток. Это могут быть крестовые, плоские, звездочки, многогранные отвертки, отвертки и отвертки для точных работ.


Наиболее часто используемый вид отверток это крестовая отвертка.

Отвертки изготавливают различными по размеру. Крестовая отвертка используется для большинства саморезов и винтов. Для удобства пользования инструментом в этих целях, наконечник крестовой отвертки часто бывает намагничен.


Шлицевая отвертка, или, как её часто называют, плоская, применяется при закручивании и откручивании всевозможных шурупов и винтов. Она применяется намного реже, чем крестовая отвертка. Размеры шлицевой отвертки измеряют в миллиметрах, измеряя ширину наконечника отвертки.

Ударная отвёртка

Для того, чтобы открутить особо сильно затянутый винт или шуруп применяют ударную отвертку. Принцип её действия состоит в том, что энергия, которая возникает в момент удара по отвертке молотком, направляется на откручивание винта. Причем сила откручивания очень велика. Вместе с ударной отверткой в комплекте идут всевозможные насадки как крестовые, так и шлицевые. Как правило, все они довольно большого размера, так как применяется ударная отвертка в основном при работе с большими деталями и конструкциями. Ударной отверткой не работают с маленькими конструкциями и приборами, потому что их легко сломать, ударяя молотком по отвертке.

Аккумуляторная отвертка

Если приходится крутить довольно часто резьбовые соединения, то аккумуляторная отвертка будет как раз кстати. Это особенно актуально при работе с бытовой техникой. Аккумуляторной отверткой крутить саморезы нельзя, потому что у неё небольшая сила затяжки. Для саморезов существует такой инструмент как шуруповерт.

Наборы отвёрток

Существуют и более специфичные виды отверток. Например, это отвертки для ремонта сотовых телефонов. Они, как правило, продаются комплектом, который состоит из различных маленьких крестовых, шлицевых, звездочек и двузубых отверток. Также набором продаются и часовые отвертки.

Покупать отвертки целыми наборами достаточно удобно, так как никогда заранее не знаешь где и когда может пригодится та или иная отвертка.

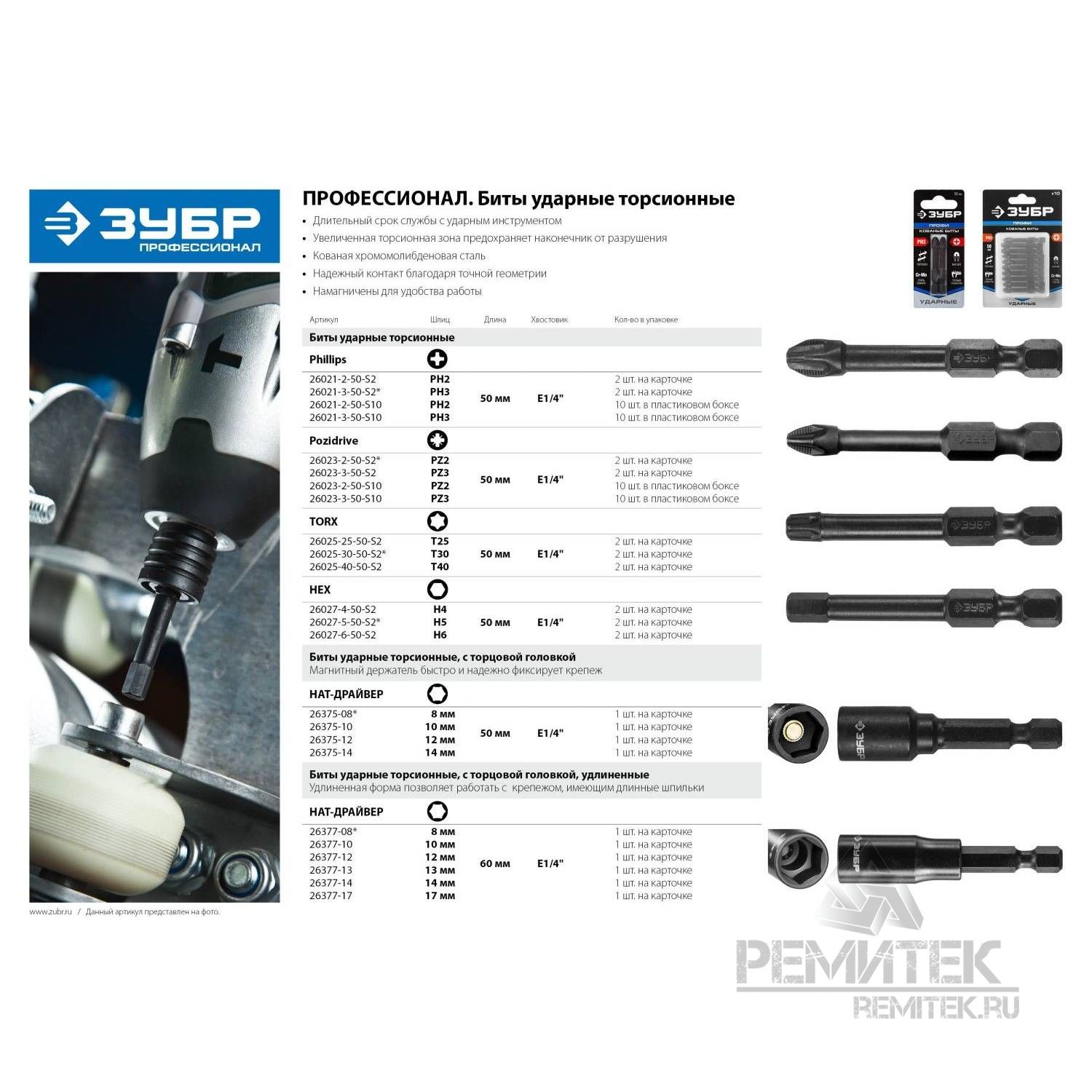

Отвертки со сменными насадками

Существуют отвертки со сменными насадками. На конце такой отвертки есть разъем, куда вставляются различные насадки. Насадки для таких отверток продаются обычно в комплекте. Но если какой либо насадки не хватает, её можно купить отдельно.

Трезубая отвёртка

Стоит отдельно отметить такой тип отвертки как трезубая. Она в основном применяется тогда, когда нужно отремонтировать современную бытовую технику.

Диэлектрическая отвёртка

Для работ в условиях электрического напряжения пригодится диэлектрическая отвертка. Ручка такой отвертки выполнена из материала, не проводящего электричество, поэтому с помощью неё, держась за диэлектрическую ручку можно работать с деталями, которые находятся под электрическим напряжением. Зачастую отвертки имеют ручки из прорезиненного материала. Это не обязательно диэлектрические отвертки. Прорезиненная ручка может быть просто для того, что рука не проскальзывала при работе.


Для определения фазы в электрике можно использовать отвертку-пробник. Также она подойдет для проверки, под напряжением ли какая-нибудь деталь или нет. Для проверки нужно приставить жало в розетку, либо к детали, и прикоснуться пальцем к верхней части отвертки. Если есть напряжение, то диод, расположенный внутри отвертки, загорится. Такая отвертка может пригодиться в домашнем хозяйстве при проверке розеток. Отвертку-пробник можно также использовать и как обычную отвертку, но она обычно изготовлено довольно хлипко, и её лучше не подвергать большой нагрузке.

Отвертки с функцией трещетки и реверса

При длительной работе с отвертками нужно задуматься о покупке отвертки с функцией трещетки и реверса. Пользуясь этими отвертками, нет необходимости постоянно перехватываться за ручку. Нужно лишь вращать кисть, не выпуская из рук рукоять отвертки.

В наше время достаточно легко найти нужную отвертку, ведь выбор отверток очень велик, и они продаются повсеместно в различных хозяйственных и инструментальных магазинах.

Технические характеристики — Отвертка ударного типа Jonnesway AG010138, реверс, с битами, размер Ph3 / Ph4 / SL6 / HEX4

Намагниченный наконечник

нет

Шлиц

Ph2 / Ph3 / Ph4 / Ph5 / SL10 / SL12 / SL5 / SL6 / SL8 / HEX4 / HEX5 / HEX6 / HEX8

Материал рукоятки

пластик

Форма ручки

прямая

Диэлектрическое покрытие

нет

Трещоточный механизм

есть

Для точных работ

нет

Наличие удара

Наличие реверса

Антикоррозийное покрытие

да

Комплектация

отвертка ударно-поворотная, набор вставок-бит

Габариты, мм

250х90х70

Страна производства

Тайвань

Родина бренда

Тайвань

Гарантия

пожизненная

Материал

хром-ванадий

Код поставщика

AG010138

виды, размеры, специфические особенности применения и отзывы

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала гаечный ключ. В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и электрическом инструменте.

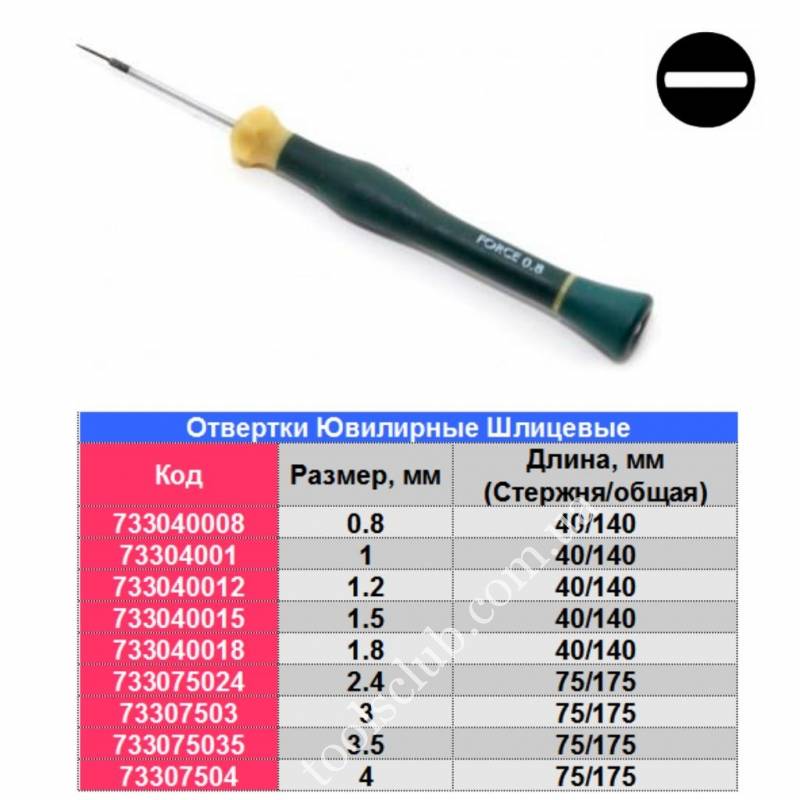

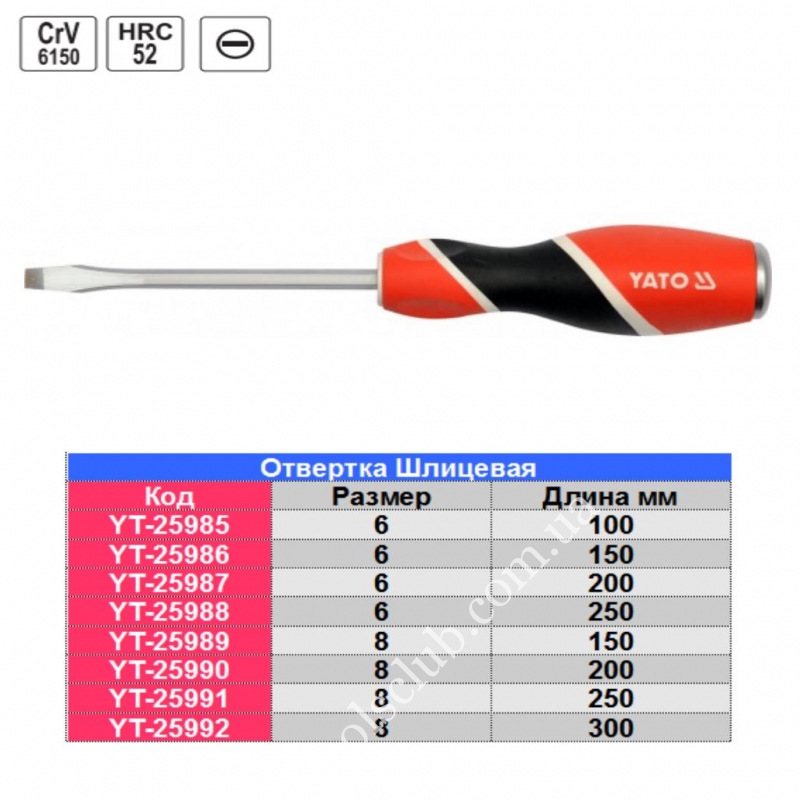

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Шестигранные отвертки еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

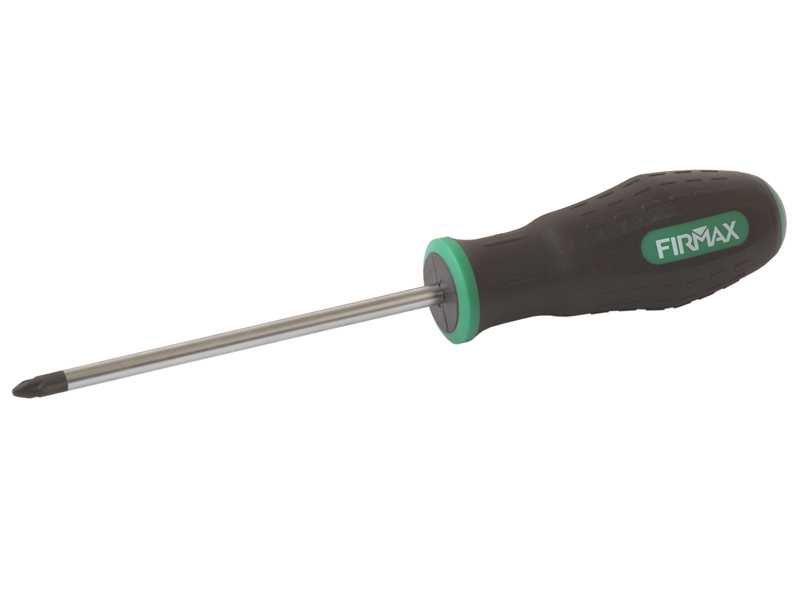

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

основные типы и размеры. FAQ по шлицам Torx t25 размеры

Отвертки являются базовыми инструментами для сборки/разборки различных технических механизмов и приспособлений. Они служат для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для работы с определенным типом винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды достаточно часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др. ). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентованные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта, который имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительные направляющие. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт с отверстием головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Модель Тип Размер Рабочая длина Изображение
Pro»sKit 9SD-201A 3.0 75 мм
Pro»sKit 9SD-202A 5.0 75 мм
Pro»sKit 9SD-205A 3.0 100 мм
Pro»sKit 9SD-207A 6.0 100 мм
Pro»sKit 9SD-210A 5.0 100 мм
Pro»sKit 9SD-213A 6.0 150 мм
Pro»sKit 9SD-214A 6.0 200 мм
Pro»sKit 9SD-220A 6.0 40 мм
Pro»sKit 9SD-222A 8.0 150 мм
Pro»sKit 9SD-201B #0 75 мм
Pro»sKit 9SD-202B #1 75 мм
Pro»sKit 9SD-205B #0 100 мм
Pro»sKit 9SD-207B #2 100 мм
Pro»sKit 9SD-210B #1 100 мм
Pro»sKit 9SD-213B #2 150 мм
Pro»sKit 9SD-214B #2 200 мм
Pro»sKit 9SD-216B #1 150 мм
Pro»sKit 9SD-217B #2 250 мм
Pro»sKit 9SD-220B #2 40 мм
Pro»sKit 9SD-222B #3 150 мм
Pro»sKit 9SD-200-T05H T05H 50 мм
Pro»sKit 9SD-200-T06H T06H 50 мм
Pro»sKit 9SD-200-T07H T07H 50 мм
Pro»sKit 9SD-200-T08H T08H 50 мм
Pro»sKit 9SD-200-T09H T09H 50 мм
Pro»sKit 9SD-200-T10H T10H 75 мм
Pro»sKit 9SD-200-T15H T15H 75 мм

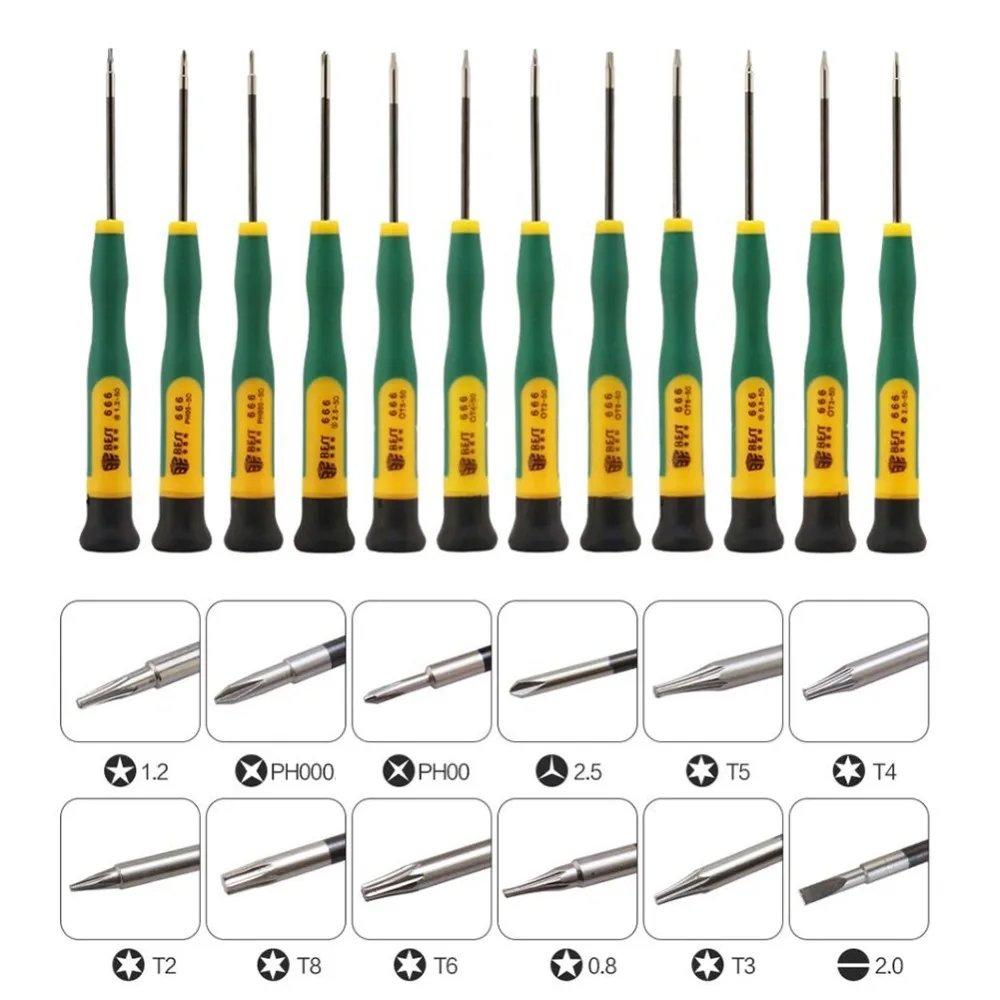

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками . Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.

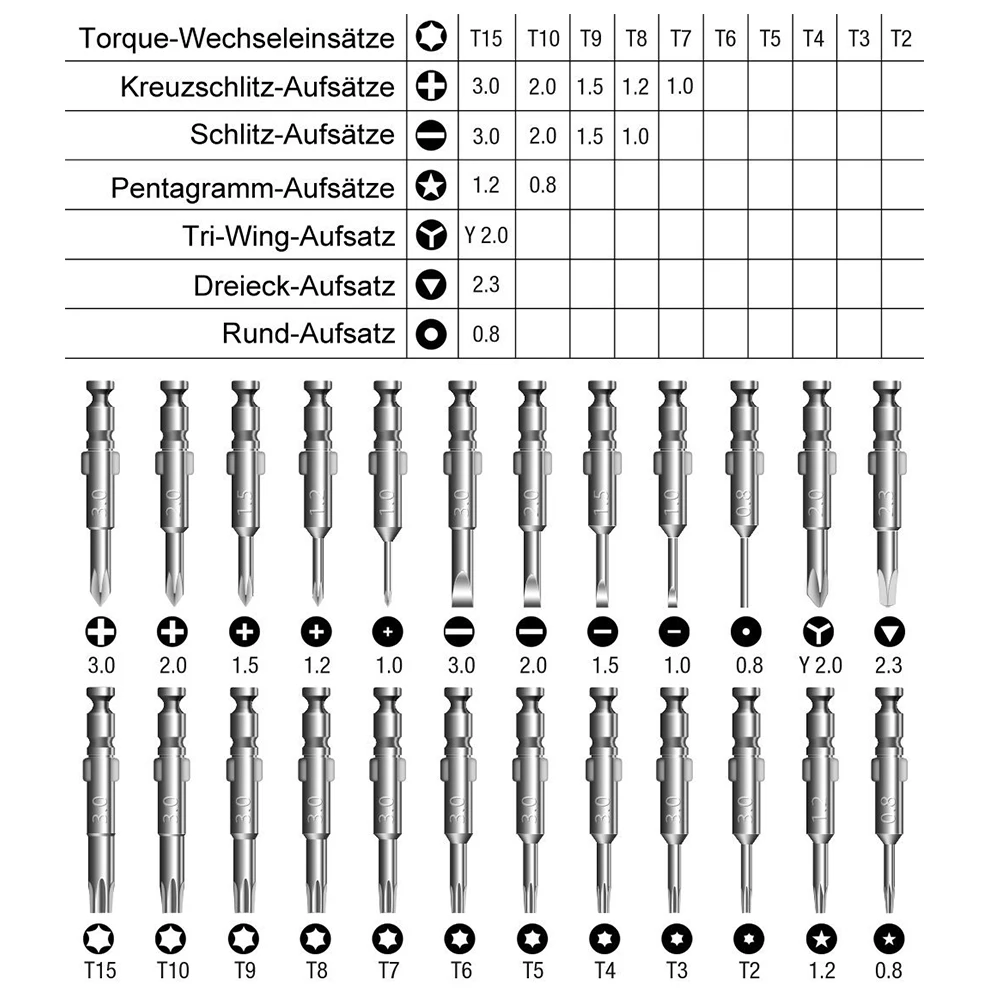

Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить/закрутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

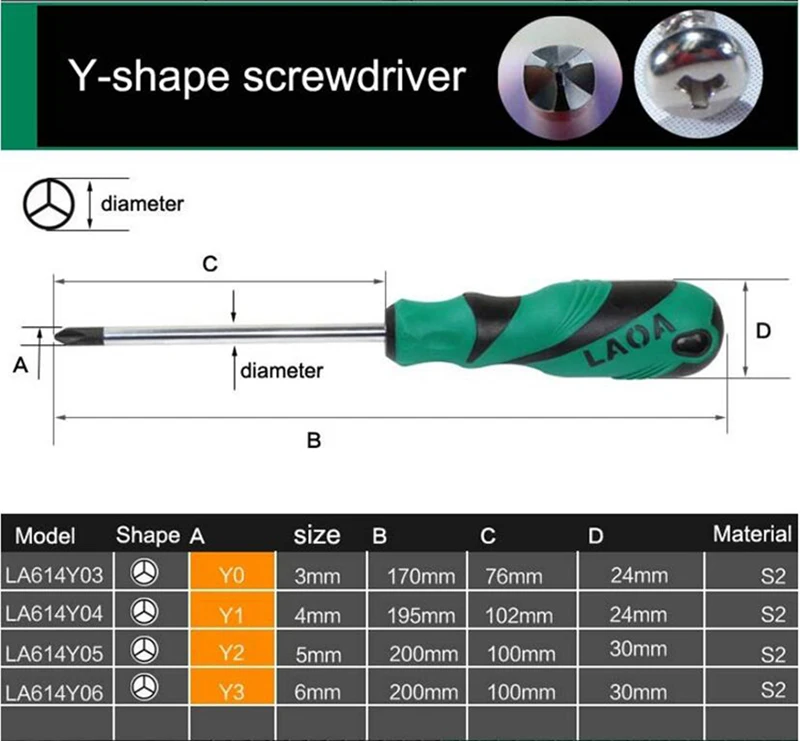

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple в смартфонах, которые были выпущены после iPhone 6, а также в часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от компании Pro»sKit, которая разработала целую серию прецизионных отверток. Вы можете выбрать идеальный комплект для своих нужд. Серия Pro»sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Модель Тип Размер Рабочая длина Изображение
Pro»sKit SD-081-S1 1.0 50 мм
Pro»sKit SD-081-S2 1.6 50 мм
Pro»sKit SD-081-S3 2.0 50 мм
Pro»sKit SD-081-S4 2.4 50 мм
Pro»sKit SD-081-S5 3.0 50 мм
Pro»sKit SD-081-S6 2.4 75 мм
Pro»sKit SD-081-S7 3. 0 100 мм
Pro»sKit SD-081-S8 4.0 150 мм
Pro»sKit SD-081-P1 #000 50 мм
Pro»sKit SD-081-P2 #00 50 мм
Pro»sKit SD-081-P3 #0 50 мм
Pro»sKit SD-081-P4 #1 50 мм
Pro»sKit SD-081-P5 #0 75 мм
Pro»sKit SD-081-P6 #1 100 мм
Pro»sKit SD-081-P7 #1 150 мм
Pro»sKit SD-081-T1 T01 50 мм
Pro»sKit SD-081-T2 T02 50 мм
Pro»sKit SD-081-T3 T03 50 мм
Pro»sKit SD-081-T4 T04 50 мм
Pro»sKit SD-081-T5 T05 50 мм
Pro»sKit SD-081-T6 T06 50 мм
Pro»sKit SD-081-T7 T07 50 мм
Pro»sKit SD-081-T8 T08 50 мм
Pro»sKit SD-081-T9 T09 50 мм
Pro»sKit SD-081-T10 T10 50 мм
Pro»sKit SD-081-T15 T15 50 мм
Pro»sKit SD-081-T20 T20 50 мм
Pro»sKit SD-081-T5H T05H 50 мм
Pro»sKit SD-081-T6H T06H 50 мм
Pro»sKit SD-081-T7H T07H 50 мм
Pro»sKit SD-081-T8H T08H 50 мм
Pro»sKit SD-081-T9H T09H 50 мм
Pro»sKit SD-081-T10H T10H 50 мм
Pro»sKit SD-081-T15H T15H 50 мм
Pro»sKit SD-081-T20H T20H 50 мм
Pro»sKit SD-081-h2 H0. 7 50 мм
Pro»sKit SD-081-h3 H0.9 50 мм
Pro»sKit SD-081-h4 h2.3 50 мм
Pro»sKit SD-081-h5 h2.5 50 мм
Pro»sKit SD-081-H5 h3.0 50 мм
Pro»sKit SD-081-H6 h3.5 50 мм
Pro»sKit SD-081-H7 h4.0 50 мм
Pro»sKit SD-081-M3 M3.0 72 мм
Pro»sKit SD-081-M3.5 M3.5 72 мм
Pro»sKit SD-081-M4 M4.0 72 мм
Pro»sKit SD-081-M4.5 M4.5 72 мм
Pro»sKit SD-081-M5 M5.0 72 мм

Шлиц это прорезь на головке винта или шурупа (нем. Schlitz — паз, прорезь), предназначенная для передачи этому изделию крутящего момента от инструмента (отвертки или торцевого ключа).

Шлицы бывают различных форм и размеров. В этой статье мы рассмотрим самые распространённые виды отверстий и предназначенных для них бит.

Прямой шлиц (SL ) — наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Головка для крепёжных изделий с прямым шлицем называется «шлицевая» или в разговорной речи: «плоская», «прямая» или «минусовая». Рабочий конец отвертки представляет собой клинообразную пластину.

Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Крестообразный шлиц (PH ) — широко распространенный вид отверстия в крепёжном изделии. Основные разновидности — традиционный Филлипс и более современный Позидрайв.

Филлипс (не следует путать с маркой техники Philips) наиболее старый и известный вид крестообразного шлица резьбовых крепёжных изделий и отвёрток или бит для них.

Этот шлиц запотентовал и запустил в производство некий Генри Филлипс (H.F. Phillips), который, в свою очередь, приобрёл права на идею у изобретателя Tомпсона (J.P. Thompson).

В крестообразном шлице, сравнительно с прямым, сцепление упрочняется, сокращается момент усилия на ось, но всё же при «тугом» входе в материал приходится прилагать дополнительные усилия на удержание биты в изделии.

Шлиц типа Позидрайв (P Z ) — является улучшенной версией «Филлипса», и используется в производстве шурупов и саморезов по дереву. В машиностроении и металлообработке позидрайв применяется значительно реже. Отличительным признаком шлица являются небольшие дополнительные углубления, смещённые на 45 градусов относительно основных осей. Они обеспечивают большую стабильность и защиту от прокручивания, хотя и не решают её до конца.

Отвёртки позидрайв при использовании не выталкиваются из шлица — образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.

Квадратный шлиц Robertson (SQ ) — впервые был произведён в 1908 году канадцем Робертсоном, который внедрил его в производство заместо прямого шлица. Впоследствии был востребован Фордом в его автомобильной промышленности до той поры, пока Робертсон не отказался продать ему лицензию на производство и продажу шлица, после этого проект по продажам в США полностью провалился.

Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.

Шестигранный шлиц (HX ) — вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника. Угол между сторонами равняется 120 градусам. Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением, для работы с шестигранными шлицами используется отвёртка или бита с шестигранной головкой.

Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.

Шлиц типа Torx (TX ) — вид шлица в форме шестилучевой звезды.

Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.

Благодаря пониженной радиальной нагрузке, срок службы инструмента и биты продлевается. Это достигается благодаря тому, что угол между гранями составляет всего 15 градусов. Подобная геометрия практически не создаёт напряжения. В отличие от крестовых профилей, TORX не требует приложения усилий для доведения шурупов, также не возникает эффекта проскальзывания, распространённого, например, в минусовом шлице. Таким образом, усилие, передаваемое через данный шлиц, будет гораздо большим при обычной силе приложения.

Следует обратить внимание, что существует различие между шлицем TORX и TORX PLUS: по сути, возможно прикрутить шуруп TORX PLUS отвёрткой TORX, однако это приведёт к быстрому износу как отвёртки, так и самого шлица.

TORX Tamper Resistant (TXH) предотвращает непреднамеренного снятия шурупа. Разница с обычным TORX® лишь в дырке в центре биты и небольшом штырьке в центре шурупа.

Шлиц типа 3 VING обозначает специальный «трёхлопастный» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвертки имеют маркировку 3 V или TW (Tri-Wing). Первоначально шлиц 3VING использовался в авиакосмической промышленности, в частности для сборки широкофюзеляжных самолетов, но позднее стал применяться и в других видах производства, на пример в изготовлении электронных устройств. Также такой шлиц применяется в зарядных устройствах фирмы NOKIA.

Шлиц типа TORQ SET обозначает специальный «четырёхлопостной» вид шлица резьбовых крепёжных изделий и отвёрток для них. Ключи и отвёртки имеют маркировку 4 V или TS . Шлиц 4V используется только в авиакосмической промышленности, хотя отвертки под 4V встречаются в свободной продаже.

Шлиц типа ONE WAY (CL) — обозначает специальный вид шлица резьбовых крепёжных изделий и отвёрток для них, предусмотренный только для закручивания. При попытке открутить шлиц, кулачок биты тут же выскакивает из паза. Однако, существует головка, способная открутить шлиц CL. Если такой «приблуды» не оказалось под рукой, останется только высверливать шуруп или, просверлив две дырки в нём, открутить битой 2P. Крепёжные изделия с шлицем ONE-WAY могут использоваться в общественных местах для защиты конструкций от вандализма.

Секретный шлиц типа вилочный ключ (2 P ) — с двумя прямоугольными кулачками, известный также как «змеиные глазки». Шлиц не рассчитан на передачу высокого момента затяжки, и усилие передаётся здесь только через два штырька, что не позволяет перетянуть шуруп.

Этот вид используется в лифтовых панелях, в некоторых залах ожидания, в метро, а также для затяжки шипов в некоторых видах обуви.

Существует также вариация биты — с тремя пинами, которая, к примеру, используется в сцеплениях холодного и огнестрельного оружия.

Тип шестигранного шлица с закруглённой головкой Hexagon Balldriv e (HB) — позволяет достигать труднодоступных мест под углом до 25 градусов. Быстро и полностью вставляются в углубление и сокращают проблему «срыва» граней.

Шлиц типа Spline (SP ) — шлиц в виде двенадцатиконечной звезды. Усилие при закрутке равномерно распределяется на все лучи звезды, обеспечивая возможность передачи высокого момента затяжки.

Поэтому данный вид шлица широко используется при закрутке головок цилиндров и других моторных соединениях.

Особенностью типа SP является плотное прилегание и максимальное совпадение контуров биты и изделия, поэтому в случае попадания частиц грязи и пыли вовнутрь болта, бита отклоняется от оси и может срезать внутренние края изделия и свои зубья.

Шлиц с треугольной головкой (TR ) — вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.

Конструкция представляет собой равносторонний треугольник. Шлиц не предназначен для передачи высокого момента затяжки из-за его маленькой площади.

Самый простой вариант — шлиц. В отсутствие инструмента винт с такой головкой, если он, конечно, не приржавел, можно открутить полоской металла, лезвием ножа, монетой и т.д. Маркируются шлицы по толщине и ширине жала. Например, 4х0,5: 4 мм — ширина, а 0,5 мм — толщина жала. Сегодня шлиц не столь популярен, как ранее. На то много веских причин: нет четкой фиксации головки на шляпке болта, инструмент соскакивает, есть риск поцарапать краску на кузове автомобиля либо получить травму. А с приржавевшими винтами дела еще хуже: головка (жало отвертки) выходит из зацепления, повреждая шлицевую часть винта.

Дополнительная прорезь на шляпке винта — и перед нами, пожалуй, не менее популярный крест (Phillips). Разобраться в размерности здесь проще, так как у каждого профиля есть свой условный номер от PH000 до Ph5 (PH — сокращение от Phillips). Основное преимущество крестообразных насадок перед шлицевыми — увеличенная площадь контакта рабочих поверхностей, самоцентрирование инструмента и возможность работать под небольшим углом. Соответственно, закрутить винт можно с большим моментом, чем в предыдущем случае, не опасаясь его повредить.

Дополнительные прорези, но значительно меньше основных проточек на профиле «крест», отличают новую шляпку винта, получившую название Pozidriv. Сокращенное обозначение PZ, в ходу условные номера от PZ0 до PZ4. Pozidriv, хоть и позволяет передавать чуть большее усилие, как и Phillips, не очень цепко держится на шляпке винта, поэтому для сборки ответственных узлов и механизмов используют болты с внутренним или наружным шестигранником.

Диапазон наружных шестигранников очень широк: от 1,5 до 80 мм. Маленькие болты используются для крепления деталей и плат в блоках управления, а крупные — для ходовой части.

При покупке набора инструмента предпочтительней 12-гранный профиль, так как в автомобиле используют болты не только с шестигранниками, но и 12-гранные — например, болты крепления маховика и головки блока цилиндров на двигателях «Мерседес».

Под болты с внутренним 12-гранником рассчитаны головки XZN. Ими крепят стартер, салазки сидений, головки блока цилиндров, шкивы вспомогательных агрегатов. Маркировка этих головок — не привычная метрическая, а условная, с буквой М перед номером профиля. Диапазон — от М4 до М18. Есть и варианты этого профиля со штифтом в центре (например, пробка слива масла из агрегатов трансмиссии на автомобилях «Фольксваген груп»). Некоторые умельцы успешно «снимают защиту», выламывая штифт.

Выбор внутренних шестигранников не столь широк: от 1,3 до 27 мм. У таких болтов более компактная головка по сравнению с наружными шестигранниками. При этом головка инструмента меньше наружного диаметра шляпки болта, и проблемы с отворачиванием в труднодоступных местах возникают гораздо реже.

Но внутренние шестигранники оказались не столь надежными: головка частенько проворачивалась. Причина — не только в низком качестве, но и в особенностях профиля. Поэтому на смену капризному крепежу пришел более стойкий и выносливый Torx. Размеры — от Т6 до Т100; от 6-го до 10-го номера они следуют через единицу, далее через пять, а с 60-го по сотый через десять, хотя есть и исключения, например Т27. Не исключено, что добавятся и промежуточные размеры.

При равных размерах профиль Torx выдерживает большие нагрузки по сравнению с шестигранником, а возможность провернуться сведена к минимуму. Такой крепеж широко распространен не только на иномарках, но уже используется на автомобилях ВАЗ — например, он держит «жабо» и ответные части дверных замков на «Калине».

Для защиты узлов и агрегатов от разборки неквалифицированным (читай — не имеющим специального инструмента) персоналом некоторые производители используют «торкс» со штифтом в центре. Обозначается он Torx TR. Такой инструмент используется при замене, например, измерительного элемента ДМРВ «Бош» на многих автомобилях.

Помимо внутреннего профиля Torx есть аналогичный наружный. Его маркировка начинается с буквы Е, размеры от Е4 до Е24. Есть и нестандартные варианты, например Е11. Этот стандарт можно встретить в креплении опоры силового агрегата на «Калине».

Не так давно производители автокомпонентов предложили профиль, похожий на «торкс», но с пятью «гранями» и со штифтом в центре. В маркировке первые две буквы РТ. Размеры пока от РТ10 до РТ50. В ближайшее время ассортимент, скорее всего, будет расширяться. Профиль также используют в прецизионном оборудовании, например, датчиках массивного расхода воздуха — вместо уже «освоенных» умельцами «торксов» со штифтом.

Надергано из Википедии, пусть тут повисит, никому не помешает, сосбвно и пишу потому что надо как-то в башке всю информацию по шлицам в одно место собрать и по полочкам расложить. Дополнения, срачи и прочее приветствуются.

Тут все понятно.

SL с указанием ширины и (не всегда) толщины шлица в миллиметрах.

Крестообразный шлиц (PHILLIPS и POZIDRIV)

Два вида: Филипс и Позидрайв

Филипс: ранний вариант.

Отвёртки имеют буквенную маркировку PH с номером шлица — 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.
Разновидности:
PHILLIPS II
ACR RIBBED PHILLIPS
PHILLIPS SQUARE-DRIV

Позидрайв: современный вариант.

Отвёртки имеют буквенную маркировку PZ с номером шлица — 0, 1, 2, 3, 4.

Разновидности:
POZISQUARE DRIV
При использовании отверток не к тому шлицу можно сорвать сам шлиц.

Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением. Для работы со шлицами данного вида используется шестигранный ключ (инбусовый ключ)

Как разновидность есть еще Hex Tamper Resistant:

ИНБУС является аббревиатурой In nensechskantschraube B auer u nd S chaurte — винт с внутренним шестигранником Bauer & Schaurte

Ключи и отвёртки имеют маркировку SW с размером шлица в миллиметрах или в долях дюйма (расстояние между параллельными гранями):

Стандартные метрические размеры определены в ISO 2936:2001
0,7; 0,9; 1,0; 1,25; 1,3 и 1,5
от 2 до 6 с приращением в 0,5 мм
от 7 до 22 с приращением в 1 мм
24, 25, 27, 30, 32, 36, 42 и 46 мм.

Torx (звездочка)

Torx (Торкс) — вид шлица резьбовых крепёжных изделий в форме шестилучевой звезды.

Разновидности:
Torx Plus, те же яйца, тока в профиль и квадратнее.

Torx Tamper Resistant (антивандальный) со штырьком, маркировка TR

Brigadier Pentahedron key set — пятилучевой (Картинок не нашел)
TORXSTEM та же хуйня с картинками

AudiTORX (ЩкодаЗвездочка)


Ну и всякая экзотика:

Квадрат (шлиц Робертсона)

Квадратный шлиц — вид шлица резьбовых крепёжных изделий в форме правильного квадрата.Ну собсно про то что его применяют для вских технологических дырок в автопроме я не буду пистаь

Тепло и лампово, хуле еще оветский ГОСТ

Есть вероятность встретить разновидность Square Tamper Resistant со штырем.

Torq-Set и Tri-Wing

One-way (шлиц)

Антивандальный, только на закручивание.

Спаннер

Двузубая вилка. Встречается в лифтах

Используют в Шеви и GMC
Два типа:
А

Spline М-профиль (двенадцати лучевая зведочка)

Как говорят спецефично для Щкодочки (фольксваген)

Tri-groove

Собсно есть еще их, но я написал про те что реальне в жизне встречал.

UPD. Аот еще чего не написал, но вероятность встретить есть:

Pentalobe

Как ни странно по любасу видел каждый.

Ни что иное как шлиц на поделиях Огрызка.

Звёздчатый восьмигранник

UPD. В помощь takc
НАШЕЛ!
Короче, то что сверху распространенное, и так или иначе стандартизировано: есть и ГОСТ, и DIN ну и вообще. А вот дальше начинается хуеголовость у скандиновов, так как овальную головку используют в Нескафе (Неспрессо) и Икея.

Называется это: oval-head screws
Продается на Амазоне (для кофеварок)

Из подручных средств фиксится следующим образом:
подгонкой этого до нужного вида

Пруф (осторожна французская мова)

Вот еще версия:

Вытачиванием биты из алюминиевого стержня.
Пластиковой трубочкой.

sic, тут понятно чо кого:

Ну и просто приклеиванием трубки к болту:

Чо кого, может еще тегов ввести? Типа: позновательное и крепеж?

Срач, улучшения, говнометания и прочие радости жизни приветствуются. Дополнения по тексту и исправления автора ОБЯЗАТЕЛЬНЫ!

Отвёртка является универсальным инструментом, который незаменим, когда предстоит работа с резьбовым крепежом винтов, саморезов, шурупов. Обычно дома мы пользуемся всего двумя отвёртками — плоской и крестовой, как самыми популярными. Но на деле их существует множество видов, всё зависит от шлица, с которым придётся работать.

Отвёртка в ряде случаев удобнее в использовании, чем шуруповёрт . Ей не нужна электрическая энергия, инструмент позволяет добраться в труднодоступные места. Да и стоит отвёртка куда дешевле, поэтому отлично заменяет шуруповёрт, если вам, конечно, не предстоит сборка мебели в поистине промышленных масштабах или капитальный ремонт.

Говорить о видах отвёрток можно много, но куда проще и понятнее для вас представить вот такую схему:

Плоский или прямой шлиц обозначается буквами SL . Хорошо знакомая всем и очень простая отвёртка для плоского шлица. Плоская лопатка используется при работе с простейшими крепежами, которые часто встречаются в креплениях замочных петель, розеток, деревянных полок. Широко используется в быту.

Филлипс — крестообразная отвёртка, которая маркируется буквами PH . Отлично подходит для большинства винтов и саморезов, сейчас является наиболее распространённой.

Маркировка PZ (Pozidriv) применяется тоже для крестообразных отвёрток, но с глубоким шлицем и четырьмя дополнительными гранями меньшего размера. Подобные инструменты тоже достаточно широко используются при сборке мебели , работе с гипсокартоном, монтаже различных деревянных конструкций.

Шестигранная отвёртка отмечается буквами HEX . Для работы с шестигранным шлицем применяются особые отвёртки с большим крутящим моментом. Их главное отличие — загнутые в виде буквы «Г» стержни. Шестигранники активно применяются в ремонте электротехники, а также там, где нужно открутить крепёж на объекте под напряжением. Шестигранные шлицы со штырьком по центру принято называть защищёнными.

TORX. Шлиц в виде шестигранной звезды. Это достаточно узкоспециализированная отвёртка, в быту подобные крепления используются редко. Однако торксы незаменимы в сервисных центрах и различных ремонтных мастерских.

Есть разновидность шлицев TORX со штырьком по центру. Они называются защищёнными, Security T.

Как видно на нашей смехе, разновидностей отвёрток больше, мы привели только наиболее распространённые варианты. Есть такие узкоспециализированные, как Torq-Set с ассиметричным крестообразным сечением. Такие шлицы, позволяющие мощно затянуть винт, применяются в авиационной промышленности.

Tri-Wing, или «трилистник», нужен там, где соединение следует надёжно защитить от самостоятельного раскручивания, а двухштырьковый шлиц (спаннер или Snake-eye) применяется в общественных местах, например, в лифтах, ведь её никак не получится выкрутить подручными средствами.

Огромное значение также будет иметь размер отвёртки. Размер всегда указывается на маркировке, но зачастую с этим моментом сложно разобраться. Домашние мастера-любители часто просто говорят — отвёртка плоская большая или маленькая. Между тем разобраться в такой маркировке не составит труда:

  • Номер 0 подразумевает, что диаметр стержня инструмента составляет 4 миллиметра, а его длина — до 80 миллиметров.
  • Номер 1 — диаметр стержня 5 миллиметров, длина — до 100 миллиметров.
  • Номер 2 — диаметр 6, длина — до 120 миллиметров.
  • Номер 3 — 8 и до 150 миллиметров соответственно.
  • Номер 4 — самые крупные отвёртки, имеют диаметр стержня 10 миллиметров и длину до 200 миллиметров.

Сама маркировка обычно пишется так: Ph4 x 150mm. То есть отвёртка крестообразная, филлипс, номер три — диаметр 8 миллиметров, длина в таком случае уже указана, но это необязательный параметр.

Кроме того, отвёртки могут быть со следующими возможностями:

  1. Очень пригодятся электрикам отвёртки с диэлектрическим покрытием, которые защитят от удара током.
  2. Тоже вариант для электриков — отвёртка с устройством для обнаружения скрытой проводки , а также наличия в розетке электрического тока. Такие инструменты ещё называют пробниками и тестерами.
  3. Отвёртки с гибким стрежнем, которые потребуются для работы в труднодоступных местах.
  4. Реверсивные отвёртки с храповым механизмом. Они нужны в случае продолжительной работы с крепежом.
  5. Стрежни с намагниченными держателями. Удерживают саморез или винт, работать очень удобно, особенно с небольшими крепежами.

Сейчас можно приобрести различные наборы отвёрток со сменными насадками. Удобно, что они не занимают много места, всегда можно подобрать вариант для того или иного шлица. Наборы отвёрток могут продаваться в чемоданчиках или же вот в таких компактных подставках.

Диэлектрическая отвертка, ее характеристики, виды и выбор

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера

Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне

Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

Назначение и характеристики

Диэлектрическая отвертка предназначена для работы с электросетями и силовым оборудованием, которые находится в конкретный момент под напряжением.

Создан этот инструмент больше не для облегчения работы с крепежами, а для гарантии безопасности мастера.

Важно обратить внимание, что любой диэлектрической отверткой можно работать с электросетями под напряжением, которое не превышает 1кВ. Более высокие показатели требует использования инструмента другого уровня

Более высокие показатели требует использования инструмента другого уровня.

Диэлектрические отвертки рассчитаны на работу с распространенными шлицами крепежных элементов – крестообразный и прямой, что является следствием стандартизации.

По этой причине инструмент для работы с напряжением до 1кВ должен соответствовать стандарту VDE DIN EN 60900.

Тем не менее, иногда приходится работать с другими шлицами крепежей.

Любая стандартизированная отвертка шлицевая диэлектрическая в обязательном порядке проходит тестирование напряжением, которое достигает 10кВ.

Этот огромный десятикратный запас позволяет убедиться в качественном исполнении изделия, подтвердить его безопасность.

При этом на рукояти или стержне должна присутствовать маркировка (“1000V” или специальные значки).

Отвертка с храповиком

Ручка выполнена в форме шара или имеет Т форму, а иногда форму рукоятки пистолета и снабжена храповым механизмом (трещоткой), который дает возможность работать с винтом или шурупом без перехватывания рукоятки рукой. Прикладывает к шлицу более мощное усилие, чем обычная отвертка. Большинство моделей применяется со сменными жалами (прямыми и крестовыми), которые называются насадками, наконечниками или битами.

Отвертка со спиральным храповым механизмом возвратно-поступательного действия

Стержень со встреченными спиральными канавами и патроном для сменных насадок жал, большая ручка и храповой механизм. Работает за счет продольного нажатия на ручку. Переключается с прямого на обратное вращение, а также может запираться и работать как обычная отвертка. В некоторых моделях полость ручки используется для хранения сменных насадок.

Применяется для быстрого завертывания и отвертывание винтов или шурупов. Может использоваться для сверления отверстий небольшого диаметра в мягких материалах.

Особенно удобна при необходимости завертывания или отвертывания большого количества одинаковых винтов или шурупов. Храповой механизм облегчает и ускоряет такую цикличную работу. Вначале придется привыкнуть к необычному движению руки. Старая проверенная временем конструкция.

Как и чем чистить?

Серебро без труда можно почистить самостоятельно, с помощью специальных средств, которые продаются в магазине бытовой химии. Но если украшение с дорогостоящими камнями, тогда лучше отнести его в ювелирную мастерскую, чтобы случайно не испортить.

Порча или сглаз

По мнению магов, безразличное отношение к окружающему миру, недомогание, отсутствие аппетита, раздражение говорит о том, что человек находится под влиянием темной силы. Воздействие черной магии можно определить по серебряному украшению:

  • Кольцо. Говорит о больших неудачах на любовном фронте. У девушки это означает венец безбрачия, у мужчины — приворот.
  • Сережки. Свидетельствует о сглазе.
  • Цепочка. Наведение порчи.
  • Крестик. Сильное проклятие, иногда даже «на смерть».
  • Посуда. Наличие в доме нечистой силы, возможно, была сделана порча-подклад.

Таким образом, потемневшее серебро как бы подсказывает, что приняло на себя негативный удар и защитило своего владельца от злых чар.

Назначение реверсивных отверток

Реверсивная отвертка предназначена для откручивания и закручивания крепежей в труднодоступных местах.

Как правило, она входит в комплект, простейший из которых состоит из специальной рукоятки и набора различных бит (наконечников).

Отвертка с реверсом состоит из следующих частей:

• Рукоять с резиновым покрытием и переключателем на 3 режима

• Металлический стержень со встроенным храповым механизмом

• Насадка для бит

Храповый механизм представляет собой зубчатое колесо, которое может вращаться лишь в одну выбранную сторону.

Движение в противоположную сторону ограничено специальной собачкой.

Прижимаясь к колесу пружиной, она блокирует его обратное движение.

Более распространенное название этого механизма – трещотка (из-за издаваемого звука).

При работе инструментом переключатель устанавливается в одну из трех позиций:

1) На закручивание

Рабочий ход – по часовой стрелке.

Если повернуть ручку в противоположную сторону, сработает трещотка, ход будет холостым.

Другими словами, если провернуть инструмент против часовой стрелки, ее наконечник останется неподвижным, а рукоять свободно провернется

2) На выкручивание

Рабочий ход – против часовой стрелки.

Трещотка срабатывает при провороте в противоположную сторону.

3) Блокировка

В этом режиме отвертка превращается в обыкновенную.

Любое направление движения будет рабочим.

Среди преимуществ использования реверсивных отверток следует отметить:

• Возможность работы без перехвата рукой. Так кисть будет меньше уставать.

• Возможность работы без извлечения наконечника из шлица крепежного элемента. За счет этого работа идет быстрее и эффективнее

Советы по выбору инструмента

Вот несколько рекомендаций, которые подскажут, как выбрать отвертку в магазине.

Специализированные разновидности оправдывают себя, только если будут иметь частое применение. Например, модификация с гибким валом оправдана среди сборщиков мебели, а диэлектрическую стоит купить, если домашний умелец способен разобраться с проводкой и починкой розетки.

То же самое касается храпового механизма (позволяет прокручивать стержень, пока рукоять плотно зажата в ладони). Для разовых манипуляций хватит бюджетной отвертки без дополнительных функций.

Прямая рукоять не всегда бывает эффективна. Там, где требуется повышенное усилие и большой крутящий момент, поможет инструмент с Т-образной рукояткой.

Если требуется извлечь болт, который заржавел или был покрыт слоем краски, лучше применить ударную разновидность отверток. Они выполнены из прочного сплава, а на ручке имеется дополнительный элемент – наковальня. По ней можно не только ударять вспомогательными инструментами, но и захватить выступающую часть ключом, чтобы увеличить прикладываемую силу.

Желая купить аккумуляторную отвертку, отдавайте предпочтение известным производителям. Иначе ничего кроме разочарования ваш мини-шуруповерт не принесет. Этот инструмент не подходит для крупного ремонта и длительного использования, а также требует частой подзарядки аккумулятора.

Выбирайте отвертки тщательно и пользуйтесь ими правильно, тогда можно будет без труда справиться с самым мелким и упрямым болтиком.

Разновидности стержней

Стержни устанавливают разных модификаций для повышения функциональности. Их выпускают нестандартного размера по длине – удлиненные и укороченные, такие же отклонения касаются и рукоятки, что позволяет расположить инструмент для вращения в трудных местах. Чаще всего используются в комбинированных отвертках и моделях с гибким стержнем.

Универсальные стержни комбинированного типа встречаются в комбинированных вариантах или в отвертках с храповым механизмом. Если у отвертки присутствует граненый стержень, то его используют для увеличения силы рычага, а именно другого подручного инструмента, например, плоскогубцев.

Как выбрать

Хотя есть дюжина различных фигурных наконечников отвёрток, домашний мастер обычно использует только два: Robertson и Phillips. Наконечник должен плотно прилегать к гнезду винта и быть примерно такой же ширины, как и диаметр головки

Если используются шурупы, которые имеют сплющенную головку, то важно, чтобы наконечник не превышал ширину отверстия в шляпке. Наличие инструмента правильного размера, который необходим для выполнения поставленной задачи, предотвращает повреждение винта, облегчает установку и позволяет долгое время сохранить отвёртку в целости

Профессионалы рекомендуют покупать набор наконечников, чтобы можно было тщательно подобрать размер и толщину. Недорогие не прослужат долго: как правило, они изготавливаются из некачественного сплава, который во время работы гнётся. В этом случае инструмент с испорченным наконечником будет впоследствии бесполезен. Качественные отвёртки продаются с гарантией от производителя, которая даёт возможность бесплатно заменить хвостовик или ручку.

Особое внимание обратите на эргономичность ручки, поскольку это играет важную роль во время работы. Неудобная и не прорезиненная будет натирать руку, выскальзывать, работать ею неудобно

Кроме качества и комфорта, есть три вещи, которые следует учитывать при покупке отвёрток:

  • шлиц: наиболее распространёнными являются 1/8, 1/4, 3/16, 5/16, и 3/8;
  • «Филипс»: наиболее распространёнными являются размеры от 1 до 3, где каждое число соответствует диаметру размера винта;
  • «Робертсон»: пять доступных размеров, но для большинства домашних задач используют только два.

В следующем видео вы узнаете, как отремонтировать крестовую отвертку своими руками.

Маркировка отверток

Отверток в магазинах продается много. Как узнать, какая именно нужна вам? Для этого существует маркировка отверток. Например, для крестообразных отверток (PH и PZ) имеется таблица соответствия обозначений отверток и размеров крепежных элементов, для которых их можно использовать:

№ отвертки Диаметр стержня, мм Длина стержня, мм
4
1 5 80 – 100
2 6 100 – 120
3 8 120 – 150
4 10 150 — 200

Есть также соответствие между номером отвертки, ее диаметром и длиной стержня:

№ отвертки Диаметр наружной резьбы винта, мм
1 2,1 — 3
2 3,1 — 5
3 5,1 — 7
4 >7,1

Маркировка может содержать как буквенную, так и цифровую часть.

Например, Ph4*150, где буквы означают вид отвертки – прямая; 3 – номер, определяющий диаметр крепежного элемента; 150 – длина отвертки.

Также в маркировке могут присутствовать данные о металле, использованном для изготовления рабочей части.

Например, CrMo – хромомолибденовая сталь, CrV – хромванадиевая. Инструмент из этих сталей к температурным воздействиям, механическим повреждениям и коррозии.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока

Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание

Этап 7. Дверные, оконные проемы

Мы специально начали разговор о проемах после окончания строительства, т. к. есть два варианта их обустройства.

Устройство обсадной коробки для установки окон и дверей в срубе

  1. В первом случае отверстия создаются уже после завершения строительных работ. При этом в венцах, расположенных в местах будущих проемов, предварительно оставьте небольшие зазоры (габариты последних зависят от размеров монтируемых изделий). Когда завершите укладку бревен, просто прорежьте проемы бензопилой.
  2. Во втором случае оставляйте проемы еще в процессе строительства. Это очень трудоемко и дорого, поскольку вы будете использовать бруски с врубками на торцах и специальные пазы.

Поэтому советуем отдать предпочтение именно первому варианту.

Тонкости эксплуатации

Отвертка для любой работы должна иметь профиль, подходящий под профиль крепежа. Даже если они внешне похожи, но не взаимозаменяемы — надо строго учитывать это обстоятельство

Внимание стоит обратить и на соответствие по размеру. Часто бывает полезно намагнитить наконечник отвертки

Категорически недопустимо использовать ее в качестве других инструментов.

Зубило, рычаг, клин, нож и так далее — для всех этих функций надо применять специализированные инструменты. Стержень отвертки не должен перекашиваться по отношению к оси винта. Нельзя использовать инструмент, если износился наконечник, деформирована рукоять. А также под запрет попадает использование электротехнических отверток с нарушенной изоляцией. Запрещается нагревать стержень и рукоять более чем до 70 градусов.

О том, как грамотно выбрать отвертку, смотрите в следующем видео.

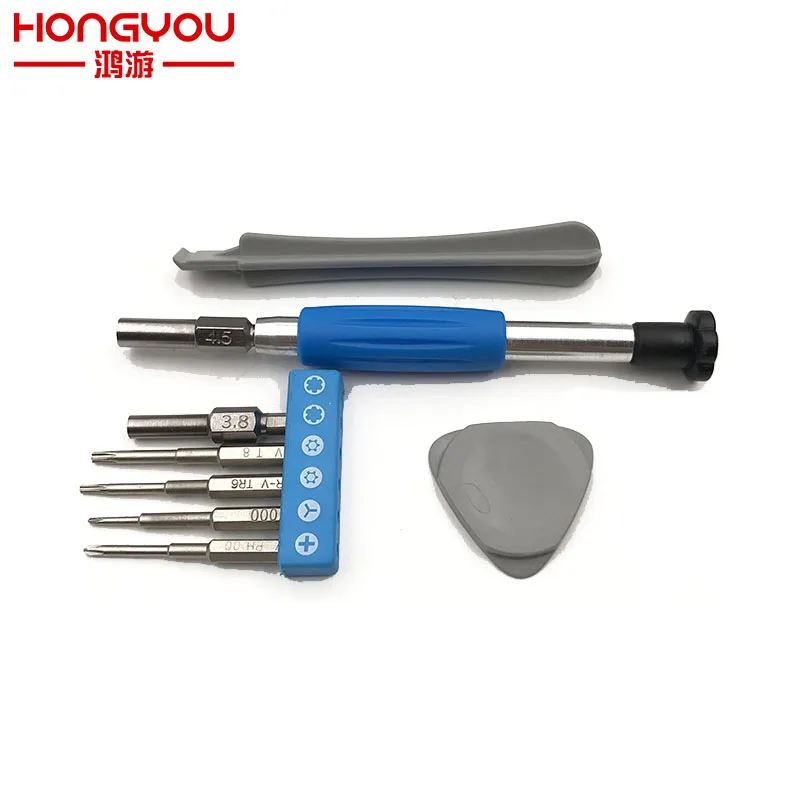

Инструменты в наборе

В хороший набор реверсивных отверток со съемными битами входят следующие элементы:

• Отвертка (может быть нескольких вариантов, различных размеров и с разными типами ручек)

• Битодержатель (обыкновенная отвертка, может быть как с прямой, так и с Т-образной ручкой)

• Удлинители (позволяют добраться до крепежей в глубоких отверстиях или узких труднодоступных местах)

• Набор бит со шлицами под различные крепежные элементы

• Торцевые головки разных размеров, вплоть до 13мм

• Адаптеры для торцевых головок

Существуют наборы отверток с храповым механизмом для точных работ.

Их легко узнать по небольшому размеру инструментов в комплекте.

Тут важный элемент — гибкий удлинитель, без которого будет сложно разобрать некоторые соединения в современной электронике.

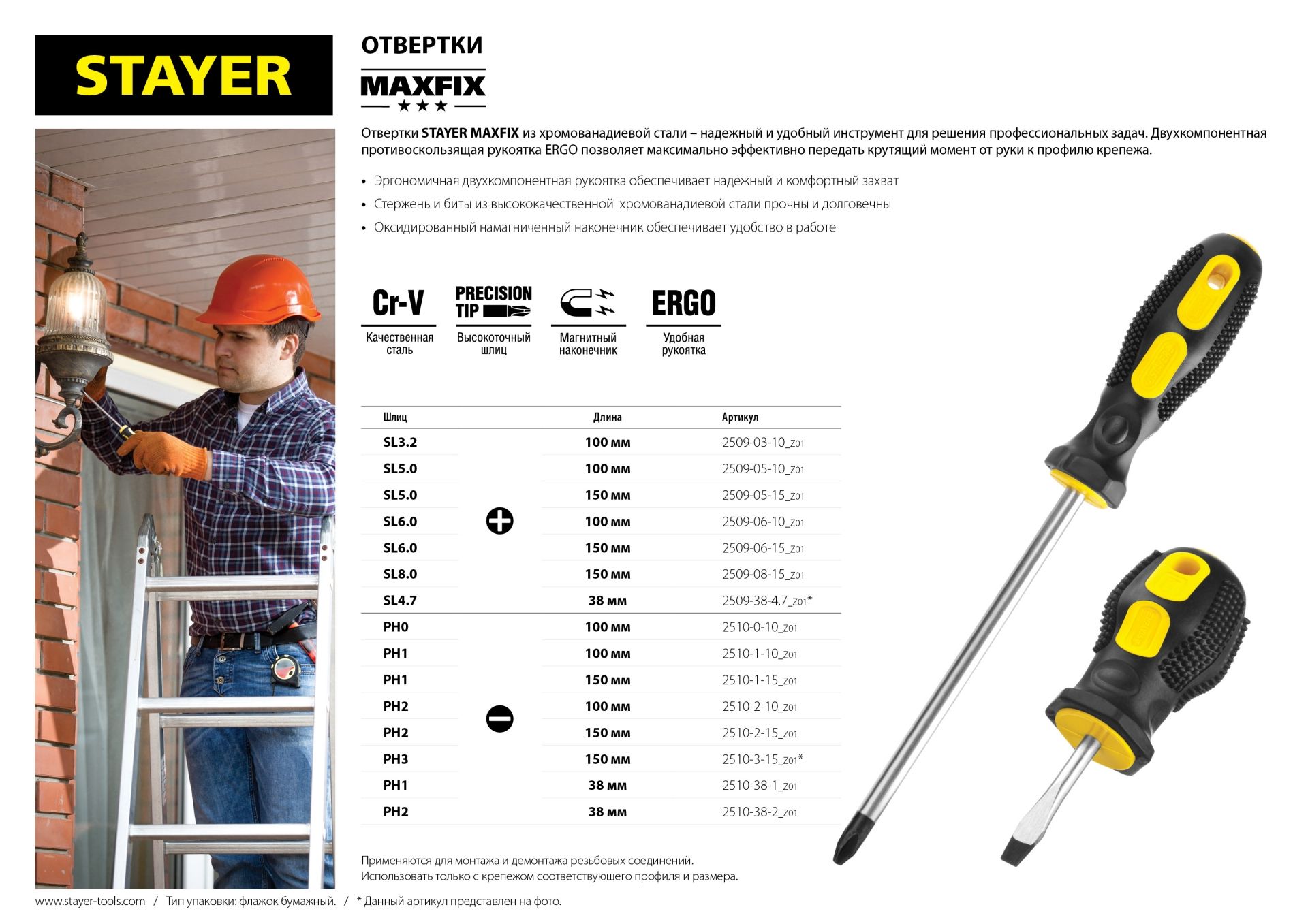

Размеры приспособлений

Существует плоская отвертка, размеры которой обозначаются буквами SL и цифрами, означающими ширину наконечника. Она колеблется от 2 до 18 миллиметров. Для бытового применения достаточно иметь в наборе необходимого инструмента устройства с надписями SL 3, SL 5 и SL 8.

Маркировка крестовых отвёрток Филлипс начинается с PH:

  • PH 00 (1,5—1,9 мм).
  • PH 0 (2 мм).
  • PH 1 (2,1—3 мм).
  • PH 2 (3,1—5 мм).
  • PH 3 (5,1—7 мм).
  • PH 4 (от 7,1 мм).

Самый ходовой размер — PH 2.

Инструмент с наконечником Pozidriv маркируется Pz с указанием номера размера. Отвёртки, имеющие обозначение Px, снабжены спиленным крестообразным жалом для применения в радиотехнике.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

  • Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
  • Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
  • Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
  • Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
  • Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
  • Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
  • Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

5. Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

  • Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
  • Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
  • Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Подробнее об отвертах – следующее видео.

Покраска штукатурки основные этапы выбора и нанесения краски

Виды

Диэлектрические отвертки практически ничем не отличаются от обычного инструмента, за исключением наличия специальной изоляции на стержне и рукояти.

Они могут иметь как обыкновенные цилиндрические ручки, так и Г- образные, Т-образные варианты (пистолетная форма), оснащаться монолитным металлическим стержнем с наконечником под определенный тип шлица, либо посадочным местом под съемные биты.

Последний вариант предпочтителен, так как позволяет по мере необходимости докупать нужные наконечники отвертки.

Хотя стандартным инструментом для электрика являются плоские и крестообразные изолированные отвертки шлицевые, иногда приходится использовать шестигранные и звездообразные шлицы при ремонте электрооборудования и силовых агрегатов.

Диэлектрический инструмент можно использовать и не по прямому назначению.

Так, диэлектрическая отвертка шестигранник может легко заменить ключ при сборке мебели, где крепежи с шестигранным шлицем наиболее распространены.

В противном случае изоляция инструмента может “пробить”.

Чтобы во время эксплуатации диэлектрической отвертки быть уверенным в собственной безопасности, прежде чем приступить к работе, необходимо осмотреть инструмент на наличие повреждений.

Форма жала

Жало – рабочая часть инструмента, форма которого соответствует шлицу конкретного крепежного элемента.

В соответствие со стандартами, наиболее распространенными для диэлектрических отверток являются следующие формы наконечников:

• SL (плоскошлицевая)
• PH (крестовый шлиц)
• PZ – шлиц, напоминающий формой стандарт PH, но имеющий дополнительные направляющие.

Позволяет достигать большего сцепления с крепежом и придавать ему больший крутящий момент:

• HEX (шестигранный шлиц) – не особо распространен в электрооборудовании, однако иметь инструмент с таким типом наконечника полезно.

• TORX (звездообразный шлиц) – встречается редко, но заменить его ничем невозможно.

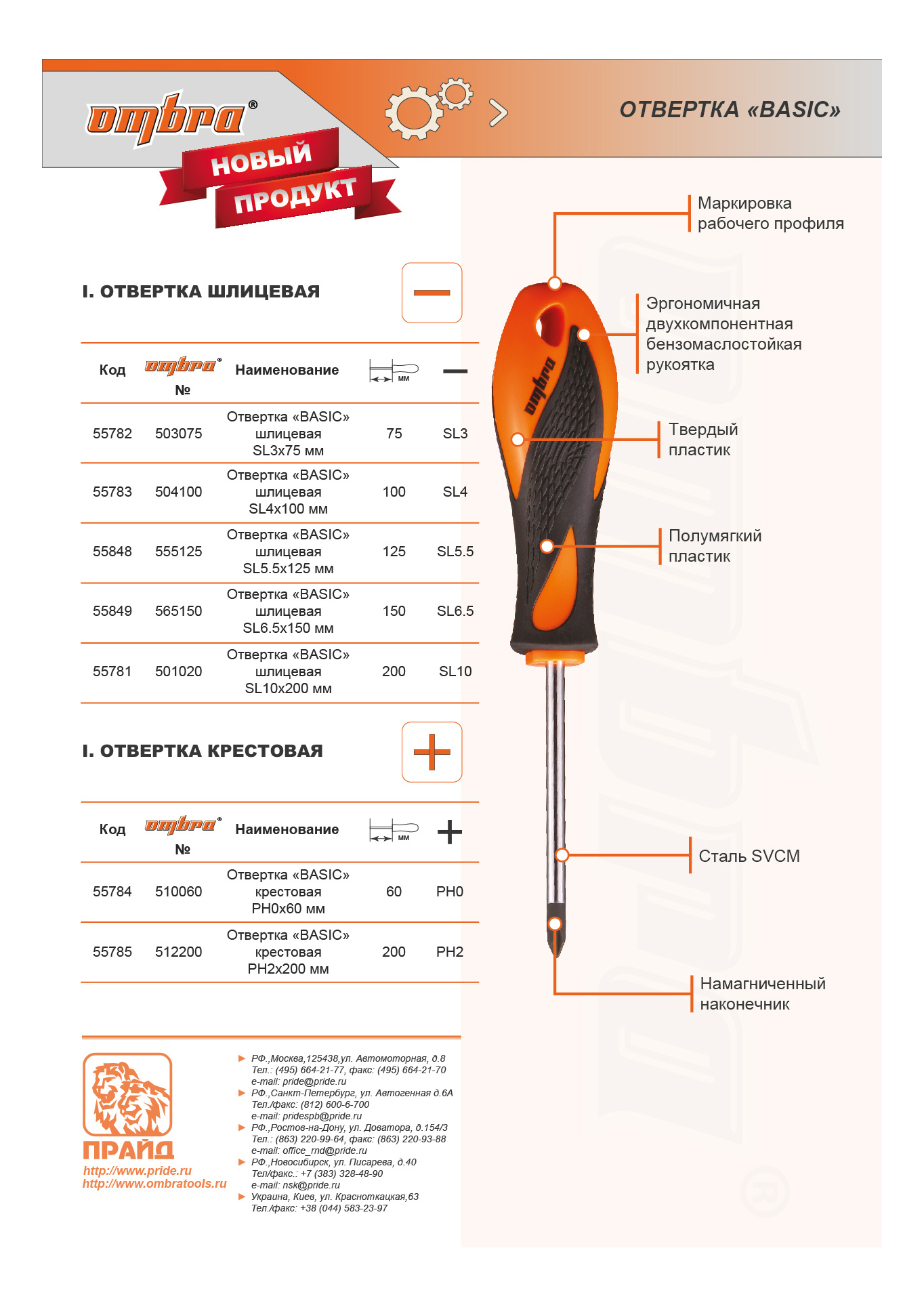

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

  • Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
  • Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
  • Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
  • Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
  • Шестигранный — HEX (Hexagonal).
  • Квадратный — Robertson.
  • Треугольный — Tri-Wing.

Простое руководство по размерам отверток с плоской головкой

Один из самых простых инструментов, когда-либо созданных, плоская отвертка выпускается в различных размерах и длинах, каждая из которых предназначена для определенной цели. Его название немного вводит в заблуждение, поскольку плоская отвертка часто служит так же, как миниатюрная монтировка, скребок или долото. Чтобы максимально эффективно использовать инструмент для выполнения любой задачи, лучше всего выбрать подходящий размер. В этом руководстве по размерам отверток с плоской головкой изложено все, что вам нужно знать о различных доступных типах.Каждый размер использует одинаковую базовую конструкцию, но различия заключаются в длине вала, а также в ширине и толщине самого драйвера.

Отвертки со шлицем

Посмотрите отвертки со шлицем на Amazon.

Другой способ описать отвертку с плоской головкой — это отвертка со шлицем. Это связано с тем, что плоский наконечник отвертки должен плотно входить в паз винта, чтобы затянуть или ослабить его. Винт со шлицем — это один из многих видов винтов, включая столь же распространенную головку Phillips и несколько менее распространенную квадратную головку.Существуют также винты с шестигранной головкой, для которых требуется шестигранный ключ, известный как шестигранный ключ или шестигранный ключ.

Шлицевые отвертки работают лучше всего, когда они правильно входят в паз винта. Например, винт с головкой шириной ¼ дюйма нелегко повернуть отверткой, ширина которой составляет лишь половину ширины. Точно так же толщина паза на головке винта также должна соответствовать толщине инструмента для достижения наилучших результатов.

Размеры отверток с плоской головкой

Размеры отверток с плоской головкой варьируются от простых миллиметров до более крупных долей дюйма.Для каждой отвертки отмечают два измерения: длину стержня и ширину головки. Примеры размеров плоской отвертки в дюймах включают 3/32 на 1 1/2, 3/16 на 1 1/2, 1/8 на 4, 3/16 на 4 и 1/4 на 4. Первое число представляет ширина головки драйвера, а второй размер указывает длину вала. Чем длиннее стержень, тем дальше отвертка может проникнуть в труднодоступные места.

Это особенно удобно при работе с автомобилем, так как винты часто располагаются глубоко в блоке цилиндров.Если вы можете добраться до головки винта без помощи длинного стержня, лучше использовать инструмент с меньшим стержнем. Короткие шлицевые отвертки имеют стержень 1 1/2. Они удобны для работы крупным планом. Недостатком этого типа отвертки является то, что ручка тоже очень короткая. Отвертки с более длинным стержнем имеют пропорционально более длинные рукоятки, что позволяет лучше удерживать их во время использования.

Наборы отверток с плоской головкой

Отвертки с плоской головкой продаются поштучно, но лучший способ охватить все основания при заворачивании и удалении винтов — это иметь набор.Набор отверток может состоять только из отверток с плоской головкой или из комбинации отверток с плоской и крестообразной головкой. В наборе вы получите хороший выбор отверток, в том числе по крайней мере один с коротким стержнем, один с длинным стержнем и несколько промежуточных.

Стандартные шлицевые отвертки измеряются в дюймах и долях дюймов. Тем не менее, набор миниатюрных инструментов, измеряемых в миллиметрах, удобен для прецизионных винтов, таких как те, которые используются в очках, часах и небольших электрических компонентах.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

21 различных типов отверток

Отвертка является наиболее часто используемым бытовым инструментом с очень простой конструкцией и функциональностью. Тем не менее, он поставляется во многих вариациях наконечника и лезвия. Читайте дальше, чтобы узнать, какие отвертки подойдут вам больше всего.

Отвертка является наиболее часто используемым бытовым инструментом и одним из первых предметов домашнего обустройства, с которыми знакомятся дети.Хотя этот инструмент имеет очень простую конструкцию и функции, выбор идеальной отвертки для работы по благоустройству дома может быть сложной задачей, поскольку отвертки бывают десятков разновидностей. Мы предоставили список различных отверток по типу и стилю.

Родственный: Типы ящиков для инструментов | Типы зажимов | Типы электроинструментов | Типы инструментов | Части винта | Типы винтов | Типы болтов

История отверток

Происхождение отверток восходит к столетию, когда эти инструменты были созданы для затягивания недавно изобретенных винтов в военных машинах и доспехах. Винты того времени представляли собой острую иглу с резьбой и прорезью в головке для затягивания. По мере развития винтов развивались и отвертки. Это связано с тем, что без правильной головки отвертки было бы практически невозможно удалить определенный тип винта.

Однако со времен Средневековья мало что изменилось в отвертке, и единственные инновации за последние несколько столетий касались используемого материала, формы приводов и конструкции рукоятки. Несмотря на это (а может быть, и из-за этого) отвертка остается одним из самых важных инструментов в сфере производства и ремонта дома, подробности здесь.

Вот все, что вам нужно знать об отвертках:

Общие типы драйверов

Большинство из нас слышали о нескольких различных типах отверток, но на самом деле существует широкий ассортимент, включающий десятки различных версий приводов, из которых можно выбирать. Вот некоторые из наиболее часто используемых типов:

Отвертка со шлицами

S lotted отвертки , которые также известны как отвертка с плоской головкой, отвертка с плоским лезвием или прямая отвертка, являются самыми старыми формами отверток. Они используются на винтах с простым пазом, охватывающим ширину винта, также называемым винтом со шлицем.

Эти лезвия имеют плоскую форму и бывают разных размеров для винтов одинакового размера. Наиболее распространены два размера отверток: 5,5 мм и 8 мм. Это два типа отверток, которые чаще всего встречаются в домашних наборах инструментов. Шлицевая отвертка также позволила изобрести множество различных отверток.

Высококачественные шлицевые отвертки имеют почти параллельные заостренные кончики, которые помогают плотно зажать шлицевой шуруп и предотвратить проскальзывание.При использовании отвертки этого типа необходимо соблюдать осторожность, так как сильное давление может привести к тому, что отвертка соскользнет и поцарапает поверхность материала или застрянет в руке пользователя.

Краснодеревщики предпочитают использовать винты со шлицем, поскольку они умеют совмещать пазы. Это делает их работу безупречно аккуратной.

Существует две основные категории шлицевых отверток:

  • Отвертки с развальцовкой: Отвертка с развальцовкой имеет слегка приплюснутый кончик, так что ее ширина больше ширины стержня.
  • Параллельные отвертки: Отвертки A с лезвием той же ширины, что и стержень отвертки. Эта функция полезна при ослаблении или затягивании винтов внутри предварительно просверленных отверстий.

Отвертка Phillips

Отвертка Phillips также известна как крестообразная отвертка из-за ее крестообразной головки. Однако у крестообразных отверток высшего качества наконечник несколько закруглен.Эти отвертки предназначены для головок винтов западного производства и не имеют острых наконечников, как винты со шлицем.

Отвертка Phillips имеет изогнутый наконечник с более тонкими лезвиями. Это означает, что отвертку можно вставить глубже в головку винта без риска соскальзывания отвертки с боков, что является обычной проблемой для шлицевых отверток. Этот более глубокий паз также означает, что на эту отвертку можно прикладывать больший крутящий момент. Из-за этого отвертки с головкой Phillips используются почти во всех областях как наиболее предпочтительный вид отверток.

Отвертка Pozidriv

Отвертка Pozidriv считается модернизированной версией отвертки Phillips. Он был создан, чтобы уменьшить риск выпадения дисков при воздействии на них высокого давления.

Отвертка Pozidriv характеризуется четырьмя неглубокими линиями, расходящимися от центра. Его кончик меньше и тупее, чем у крестовой отвертки, и содержит ребра между лезвиями. Это увеличивает контакт с головкой винта, что означает, что можно приложить большее усилие закручивания без опасности выскальзывания отвертки.

Система винтов и отверток Pozidriv невероятно эффективна. Также меньше вероятность сломать головку винта или наконечник отвертки при приложении правильного давления. Эти отвертки обычно бывают размеров от одного до трех.

Отвертка Torx

Отвертка Torx является отверткой с торговой маркой. Эти типы отверток когда-то были популярны в сфере безопасности и производства, но теперь они стали широко использоваться и в коммерческих сферах.

Эта отвертка имеет лезвие в форме утопленной шестиконечной звезды, но с закругленными острыми углами. Эта форма лезвия увеличивает площадь контакта между наконечником отвертки и головкой винта и обеспечивает повышенный крутящий момент. Благодаря этому отвертка Torx выдерживает максимальный крутящий момент и не может легко выскользнуть из винта или сломаться.

Отвертки Torx

бывают размеров от 0,03 дюйма до 0,81 дюйма. Они обозначаются номерами от Т1 до Т100.Наиболее распространенные размеры, используемые в строительстве, варьируются от размера T15 до размера T25.

Шестигранная отвертка Шестигранные отвертки

имеют шестигранную выемку, а не лезвие и наконечник, отсюда и название шестигранной отвертки. Эти типы отверток также известны как шестигранный ключ, шестигранный ключ или шестигранный ключ. Шестигранная отвертка — это необычная гибридная форма отвертки, используемая для закручивания болтов, а не винтов. Прямая рукоятка отвертки с внутренним шестигранником позволяет пользователям поворачивать болт с очень небольшим зазором.

Чаще всего шестигранные отвертки используются при обслуживании велосипедов, а также при сборке мебели. Тем не менее, использование шестигранного ключа с двумя рукоятками является лучшим выбором для выполнения этих задач, потому что шестигранный ключ с двумя рукоятками обеспечивает более высокий крутящий момент, чем то, что поставляется с узкой рукояткой отвертки.

Отвертка Робертсона

Отвертки Robertson , также известные как отвертки с квадратной головкой, являются наименее часто используемым типом отверток.Тем не менее, они довольно популярны в стране своего происхождения, Канаде. Они также поддерживают невероятно высокий допуск по крутящему моменту. Допуск крутящего момента отвертки Робертсона иногда считается самым высоким из всех отверток.

Отвертки

Robertson имеют утопленное квадратное гнездо. Поскольку наконечник отсутствует, маловероятно, что отвертка Робертсона выпадет из углубления. Это означает, что при использовании отвертки Робертсона может быть приложено очень большое усилие вращения. На самом деле более вероятно, что болт сорвется раньше, чем отвертка Робертсона соскользнет.

Этот тип отвертки чаще всего используется в мебельной и автомобильной промышленности из-за его долговечности. Хотя отвертки Robertson не входят в базовые наборы инструментов для дома, они часто входят в комплексные наборы отверток.

Трехгранная отвертка

Наконечник трехгранной отвертки чем-то напоминает вертушку. Этот тип отвертки используется для работы с винтами, имеющими треугольные гнезда с тремя удлинителями-крылышками.Поскольку эти винты имеют такой уникальный паз, их невозможно выкрутить без трехгранной отвертки.

Эти отвертки были впервые изготовлены для использования в аэрокосмической технике, но теперь их легко найти в бытовой электронике. Трехгранные отвертки дороги и не так доступны, как отвертки других типов. Тем не менее, их самое большое преимущество заключается в том, что они могут затягиваться до чрезвычайно высоких значений крутящего момента.

Драйверы Tri-Wing бывают размеров от одного до трех.

Треугольные отвертки

Треугольные отвертки, также известные как TA, имеют наконечник треугольной формы для установки на место на головках винтов с треугольными углублениями. Эти отвертки часто используются в производстве игрушек, электроники и бытовой техники для повышения безопасности. Тем не менее, шестигранная отвертка также может захватывать винты TA, поэтому не многие наборы инструментов для самостоятельного или домашнего использования содержат треугольные отвертки.

Трехгранная отвертка

Также известный как отвертка с тремя зубцами или Y-образным наконечником, трехточечная отвертка имеет наконечник с тремя лезвиями, установленными под углом 120 градусов, образуя Y-образную форму.Винты, предназначенные для работы с этими отвертками, довольно популярны в электронной промышленности. Технологические гиганты, такие как Nintendo и Apple, используют их в своих телефонах, игровых системах и других устройствах.

Трехгранные отвертки

также решают проблемы безопасности, связанные с совместимостью треугольных отверток с шестигранными отвертками. Трехточечные винты могут работать только с трехточечными отвертками.

Гаечный ключ Отвертка

Не путать с британским термином для гаечного ключа, гаечный ключ также известен как отвертка Snake-Eyes , отвертка со свиным носом и отвертка с просверленной головкой.Эти странные отвертки снабжены наконечником с двумя зубцами, очень похожим на вилку для барбекю, который используется для работы с винтами с плоской головкой с двумя крошечными закругленными углублениями по обе стороны от головки. Это делает практически невозможным удаление этих типов винтов без гаечного ключа.

Поскольку они достаточно безопасны, эти отвертки обычно используются обслуживающим персоналом на автовокзалах, в лифтах, туалетах и ​​метро. Гаечные ключи доступны в размерах от 4 до 12.

Отвертка с головкой сцепления

Эти инструменты, также известные как отвертка-бабочка, используются для работы с винтами, имеющими прорезь в форме галстука-бабочки. Эти отвертки используются во всей автомобильной промышленности и широко использовались в старых автомобилях General Motors (GM).

Отвертка с муфтой имеет повышенный крутящий момент и может выдерживать большее усилие, чем другие. Однако соответствующие винты также можно ослаблять и затягивать с помощью шлицевых отверток. Есть еще одна, более безопасная версия, которую можно завинтить с помощью отвертки со шлицем, но нельзя ослабить одной.

Эти типы отверток можно найти в местах, где нечасто обслуживаются, например, в тюрьмах.

Болстерная отвертка

Болстерная отвертка состоит из гайки, приваренной к верхней части вала под рукояткой. Если винт плотно прилегает к поверхности, его можно ослабить, приложив дополнительный крутящий момент, повернув приваренную гайку с помощью гаечного ключа. Это позволяет этому инструменту выдерживать максимальное давление.

Отвертка Frearson

Отвертка Frearson, также известная как отвертка Reed and Prince, очень похожа по конструкции на отвертку Phillips с некоторыми небольшими изменениями. Наконечник этой отвертки имеет острие, в отличие от отвертки Phillips, у которой кончики тупо закруглены. Более того, угол острия отвертки Frearson ближе к 45 градусам, чем у отверток с головкой Phillips.

Уникальная форма отвертки Frearson позволяет отвертке создавать больший крутящий момент, чем отвертка с головкой Phillips. Это также дает отвертке Frearson возможность работать с винтами Frearson всех размеров, а также с большим количеством винтов с головкой Phillips.Из-за этого отвертка Frearson часто используется на морском оборудовании.

Стандартная японская отвертка

Эти отвертки, также называемые отвертками JIS, имеют крестообразную форму, похожую на отвертку с крестообразным шлицем, но сконструированы таким образом, чтобы предотвратить их выскальзывание. Винты JIS можно найти на многих качественных продуктах, импортируемых из Японии. Несмотря на то, что винты JIS могут открываться отвертками Phillips и Frearson, этот процесс непрост и может повредить или расколоть головку.

Винты

, совместимые с JIS, имеют небольшую точку возле паза, которая отличает их от других типов винтов.

Типы отверток

Вышеуказанные отвертки были классифицированы на основе винтов, с которыми они работали; однако многие из этих типов отверток также поставляются с вариантами рукояток и хвостовика. Альтернативные конструкции могут помочь создать больший крутящий момент и обеспечить лучший зазор.

Мы предоставили список некоторых из самых популярных стилей ниже.

Электрическая отвертка

Эти отвертки работают от электричества, что означает, что вам не нужно прилагать усилия для приложения крутящего момента. Электрические отвертки, также известные как силовые отвертки или отвертки, могут легко и быстро ввернуть винт, особенно со сломанной головкой.

Отвертка на батарейках

Эти отвертки работают от небольших аккумуляторов, поэтому их можно изготовить в компактном исполнении. Хотя они не такие мощные, как другие типы отверток, они легко помещаются на поясе для инструментов.

Сетевая отвертка

Сетевые отвертки поставляются с электрическим шнуром. Эти типы отверток не популярны, так как они должны быть привязаны к ближайшему источнику питания. Однако сетевые шуруповерты обеспечивают постоянное питание и чрезвычайно эффективны.

Аккумуляторная отвертка

Эти шуруповерты оснащены перезаряжаемой батареей, что означает, что они обладают преимуществами как электрических, так и аккумуляторных шуруповертов.К сожалению, это также делает их более громоздкими и тяжелыми, а по мере износа аккумулятора беспроводные шуруповерты также теряют крутящий момент.

Магнитная отвертка

Магнитные отвертки имеют магнитный наконечник, который удерживает винт на месте, что позволяет пользователям вставлять или вытягивать винт одной рукой. Все больше и больше ручных отверток производятся с магнитными наконечниками.

Ювелирная отвертка

Также известный как отвертка для часов или очков, это точные устройства, которые вращают крошечные винты на карманных часах и очках.Ювелирные отвертки в основном представляют собой крестообразные или шлицевые отвертки.

Отвертка с трещоткой

Отвертка с храповым механизмом позволяет прикладывать крутящий момент в одном направлении. Поворот крутящего момента в противоположном направлении позволит храповику выйти из зацепления, обеспечивая свободное вращение.

Этот тип отвертки позволяет пользователю удерживать отвертку, поворачивая ее до тех пор, пока запястье не достигнет максимального поворота. Затем головку отвертки можно оставить в винте, а когда запястье будет готово, снова закрутить.

Отвертка с храповым механизмом чрезвычайно удобна для проектов, в которых сложно извлечь отвертку, а затем снова найти головку винта.

Часто задаваемые вопросы по отвертке

Отвертка — один из самых распространенных инструментов в мире. Используется как в больших, так и в малых проектах, это также довольно полезный инструмент. Если вы хотите узнать больше об истории отвертки и о том, как она работает, обязательно ознакомьтесь с некоторыми из часто задаваемых вопросов, перечисленных ниже.

Когда и где была изобретена отвертка? Кто это придумал?

На самом деле мы не знаем, кто изобрел отвертку.Первые винты и отвертки, вероятно, появились примерно в одно и то же время в первом веке нашей эры. Однако мы знаем, что первая металлическая скоба плотника (предшественница отвертки) датируется 1744 годом. Отвертка с головкой Phillips восходит к 1930-м годам и была изобретена Генри Филлипсом в Соединенных Штатах.

Изолированы ли ручки отверток?

Учитывая огромное количество различных моделей отверток в мире, практически невозможно прийти к единому мнению относительно того, изолированы ли ручки отверток.Дело в том, что ручки большинства отверток изолированы, а типичные промышленные модели имеют изоляцию до одной тысячи вольт. Тем не менее, никогда не следует доверять тому, что отвертка изолирована, пока этот факт не будет подтвержден ее производителем.

Как работает отвертка?

Отвертка на самом деле является одним из самых простых инструментов с одной из самых уникальных функций инструмента. Этот инструмент состоит из простого куска металла, обычно прикрепленного к ручке, с головкой уникальной формы.Пользователь вставляет головку отвертки в пазы на соответствующем винте и поворачивает. Прочная металлическая конструкция устройства предотвращает его сгибание или вращение, поэтому вместо этого движется объект на другом конце.

Можно ли использовать отвертку в качестве долота?

Отвертку, вероятно, можно использовать в качестве стамески в крайнем случае, но делать это не рекомендуется. Использование отвертки в качестве долота не только может повредить головку отвертки, но и очень небезопасно.Помните, отвертка не предназначена для многократного удара по предмету, поэтому она может сломаться или расколоться при повторном контакте. Таким образом, отвертку следует использовать как долото только в экстренных случаях.

Какие размеры отверток?

Размер отверток, как правило, зависит от двух факторов: ширины головки отвертки и длины ее стержня. Как длина, так и ширина отвертки могут сильно различаться: некоторые отвертки имеют ширину всего в миллиметрах, а другие могут иметь ширину почти в дюйм.Отвертки имеют размеры как в метрической, так и в имперской системах, поэтому всегда полезно посмотреть на шкалу используемого винта перед покупкой.

Как мне намагнитить отвертку?

Намагничивание отвертки требует нескольких шагов. Во-первых, убедитесь, что отвертка чистая. Затем пропустите сильный магнит от нижней части стержня отвертки к его верхней части. Сделайте это несколько раз, затем поверните отвертку на четверть оборота. Продолжайте перемещать магнит вдоль отвертки, пока магнит не пройдет вокруг инструмента.

Какие отвертки купить?

Для большинства людей решающим фактором при покупке отвертки является цена. У дешевых отверток неизвестных марок часто бывают проблемы с наконечниками. Иногда наконечники не подходят ни к одному типу винтов должным образом.

Недорогие отвертки также могут быть изготовлены из мягкого материала, который легко трескается при повышенном крутящем моменте. Они также могут повредить винт до такой степени, что будет чрезвычайно трудно удалить его, не повредив рабочую поверхность.

Покупая отвертки, всегда покупайте их у надежных производителей. Возьмите несколько винтов, необходимых для работы, чтобы увидеть, подходят ли они к отвертке.

Никогда не покупайте отвертки, наконечники которых не совсем соответствуют винтам, предназначенным для использования.

Связанный: Типы электроинструментов | Типы ножниц | Типы защитных очков

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Отвертки Wiha – поштучно или в наборе для ремесленников, промышленности, электрики, моделирования

Отвертки Wiha – поштучно или в наборе для ремесленников, промышленности, электрики, моделирования

При рассмотрении нашего ассортимента эргономичных отверток , вы можете найти подходящий крепежный инструмент для любой ситуации крепления.Будь то ремесленники, промышленники, электрики или модельеры — наш ассортимент крепежных инструментов включает в себя отвертки SoftFinish® для работы в сухих условиях, отвертки MicroFinish® для влажной и маслянистой рабочей среды, прецизионные отвертки для крепления компонентов, чувствительных к электростатическому электричеству, или изолированные отвертки, одобренные VDE для работы. на токоведущих частях, предоставляя правильный инструмент для каждого применения.

Кроме того, мы гарантируем безопасную работу в областях ESD и VDE. Это связано с тем, что все отвертки для электриков WIHA индивидуально испытаны при 10 000 В переменного тока и допущены к использованию при 1000 В переменного тока.Если вы часто работаете в переполненных и стесненных рабочих условиях и машинных залах, вам следует обратить внимание на Stubby, нашу короткую отвертку. Имея длину чуть более 10 см, он обеспечивает безопасную работу в рабочей среде с минимальным пространством. Наши тонкие лезвия Wiha обеспечивают дополнительную безопасность. Их встроенная защитная изоляция обеспечивает хороший защищенный доступ к глубоко посаженным винтам.
Вы часто работаете с компонентами, чувствительными к электростатическому разряду? Наши отвертки SoftFinish ESD защищают электронные компоненты от повреждений.Все инструменты Wiha ESD, такие как наши отвертки ESD и пассатижи ESD, соответствуют стандарту ESD IEC 61340-5-1.

У нас есть подходящая отвертка даже для самых тонких работ. Наши тонкие отвертки, также известные как прецизионные отвертки или отвертки для изготовления моделей для модельеров, идеально подходят для тонкого крепления в областях точной механики, моделирования и хобби. №

Само собой разумеется, что отвертки и наборы отверток Wiha доступны с любым приводом: отвертки со шлицем, отвертки Phillips или крестообразные отвертки, отвертки TORX® или шестигранные отвертки — это лишь некоторые из большого ассортимента.Наш ассортимент включает в себя выбор очень разнообразных наборов отверток, отличающихся количеством отверток или выбором профилей. Просто нажмите на над. №

Что делает наши отвертки Wiha такими эргономичными? Признанная и рекомендованная AGR, наша концепция размеров рукояток предлагает небольшие рукоятки, которые оптимально ложатся в руку, обеспечивая оптимальную точность и контроль, в то время как большие рукоятки идеально подходят для мощного застегивания со встроенными жесткими и мягкими зонами. Он направлен на обеспечение более комфортной, продолжительной и, в особенности, безболезненной работы пользователей.

 [свернуто]

История отвертки Робертсона

Изображение предоставлено: sockagphoto/Shutterstock.com

Отвертка Робертсона, также известная как квадратная отвертка, была изобретена в 1908 году П.Л. Робертсон, коренной канадец. Отвертка представляла собой решение частых проблем, с которыми пользователи сталкивались при работе с отвертками с плоской головкой: отвертка часто соскальзывала со своего места и замедляла процесс крепления крепежа.Но винты со шлицем и связанные с ними отвертки изготовить было несложно. Дизайн Робертсона зависел от соответствующей квадратной формы на верхней части винтов, которая позволяла квадратной отвертке надежно контактировать с винтом. Поскольку отвертка вращалась, вероятность ее соскальзывания с места была гораздо меньше, и процесс шел намного быстрее. Однако внутренний квадратный привод потребовал немного большей производственной изобретательности, чем изготовление дешевой, но популярной головки с прорезями.

История привода Робертсона

Как только Робертсон придумал отвертку с квадратной головкой, он экспериментировал с различными методами производства, пока не смог производить винты с отпечатком квадратной формы на головке.Когда отвертка правильного размера вставлена ​​в соответствующий винт, пользователь может вращать отвертку, не опасаясь, что отвертка соскользнет. Поскольку привод является самоцентрирующимся, для вращения требуется только одна рука.

Робертсон запатентовал свое изобретение винта с квадратной головкой и отвертки в 1909 году, но Стальная компания Канады не одобрила его изобретение. Некоторые зашли так далеко, что пытались подорвать его патенты, но попытки не увенчались успехом. Идея была запатентована другим изобретателем во второй половине 19 -го -го века, но она оставалась скорее любопытной, поскольку производственные технологии того времени не позволяли создать коммерческую форму.Производители сразу же воспользовались конструкциями Робертсона, и такие компании, как Ford, стали полагаться на винты и отвертку как на ключевые компоненты автомобильного производства, поскольку это экономило время сборки. В результате Робертсон вскоре изготовил специальные металлические винты для использования Фордом в автомобилестроении. Генри Форд добивался лицензионного соглашения с Робертсоном, но Робертсон ему отказал. Форд был обеспокоен сохранением доступности крепежных деталей и без лицензии ограничил использование конструкции Робертсона автомобилями, которые он построил в Канаде.

Еще одна разработка была в стадии разработки в мире винтовых головок, которая заняла некоторое время, чтобы завоевать популярность, но ко Второй мировой войне у нее было почти 40 лицензиатов по всему миру. Генри Филлипс показал свою новую крестообразную головку многим крупным производителям винтов, но только когда он показал ее Юджину Грину в 1933 году, она привлекла внимание недавно назначенного президента American Screw Co. Вскоре после этого винт Phillips начал появляться в автомобилях Cadillac и стал популярным после того, как был усовершенствован метод холодной штамповки для изготовления крестообразной втулки.

Преимущество головки Phillips по сравнению с конструкцией Робертсона заключалось в том, что она могла «вывернуться» после достижения определенного уровня крутящего момента, предотвращая повреждение винта и отвертки из-за чрезмерного крутящего момента. Это было в то время, когда отвертки с регулируемым крутящим моментом еще не появились.

К концу конца 1940-х годов компания Робертсона выросла до 500 человек, и винты были доступны в трех разных размерах с соответствующими отвертками, каждая из которых отличалась одним из трех цветов: маленькие отвертки были зелеными, средние отвертки были красными, а большие водители были черными.Хотя эта конструкция быстро интегрировалась на канадский рынок и процветает там сегодня, винты и отвертки Робертсона имели гораздо меньший успех в США и широко не используются. С ростом использования шурупов в строительной отрасли и доступностью портативных приводов с приводом конструкция Робертсона все чаще встречается по эту сторону границы, особенно для установки на палубе и т. п. Небольшой конус гнезда и привода обеспечивает «цепляющую» посадку, что особенно полезно при заворачивании большого количества шурупов вертикально сверху.Срок действия первоначального патента истек в 1964 году, что также может объяснить более частое появление формы в Штатах.

В промышленности болты с квадратной головкой устарели с появлением болтов с шестигранной головкой, и аналогичная ситуация сложилась с шестигранным гнездом. Меньшие углы привода шестигранников, сделанные для лучшей передачи крутящего момента, и разработка шестигранных ключей со сферическим концом позволили заворачивать шестигранные головки под углом, что является еще одним преимуществом конструкции Phillips. Кулачок стал менее желательной функцией с появлением драйверов с регулируемым крутящим моментом.Но была еще одна необходимость, которая привела к разработке шестигранной головки — примерно в то же время, что и привод Робертсона: необходимость устранить опасность открытых установочных винтов, которые, будучи установленными для удержания компонентов трансмиссии на вращающемся валу, представляли опасность зацепления. .

С тех пор разработка головок крепежных изделий шла по многим направлениям с улучшенной устойчивостью к выскальзыванию, меньшими углами привода для лучшего крутящего момента, лучшими возможностями для автоматизированной сборки и так далее. Головки Torx® и Pozidriv® хорошо известны в автомобильной и аэрокосмической промышленности, а также нашли применение в других отраслях.Здесь можно найти живое техническое обсуждение испытаний и трудностей, связанных с удалением различных головок винтов.

Типы отверток Robertson

В настоящее время доступно пять различных типов отверток Robertson с подходящим размером винта, обозначенным цветом.

  • Оранжевый  отвертки (#00) подходят для использования с винтами типов 1 и 2. Диапазон размеров углубления (размер соответствующего квадратного отпечатка на винте) составляет от 1,77 до 1,80 мм.
  • Желтые отвертки (#0) работают с винтами типов 3 и 4 и имеют размер паза от 2,29 до 2,31 мм.
  • Зеленый  Отвертка Robertson (№1) работает с винтами типов 5, 6 и 7 с размером паза от 2,82 до 2,86 мм.
  • Красный  Отвертка Robertson работает с винтами типов 8, 9 и 10 и имеет размер паза от 3,34 до 3,38 мм.
  • Черный  Отвертки Robertson работают с самыми большими винтами, тип 12 и выше, и имеют диапазон углубления 4.81 до 4,85 мм.

Где купить

Robertson, Inc. продолжает свою деятельность по сей день и продолжает производить ряд крепежных изделий и приводов для производителей мебели, строителей настилов, производителей листового металла и т. д. По истечении срока действия патента подделки стали повсеместными и доступны в крупных магазинах товаров для дома и так же легко найти в Интернете. У компании также есть несколько комбинированных головок, которые включают, например, конструкции Робертсона и Филлипса.

Резюме

В этой статье представлено краткое обсуждение привода Робертсона. Для получения дополнительной информации о других продуктах обратитесь к другим нашим руководствам или посетите платформу обнаружения поставщиков Thomas, чтобы найти потенциальные источники.

Прочие инструменты Артикул

Больше из оборудования

Таблица размеров винтов с плоской головкой ANSI

Оборудование Меню ANSI

Винт с плоской головкой или болт — это тип крепежа, характеризующийся плоской или горизонтальной приводной головкой, которая включает в себя шлиц или крестообразный шлиец.

Напор 100 градусов
Все единицы измерения в дюймах

БАЗОВЫЙ
ДИАМ.
A
Диаметр головки
J
Ширина паза
T
Глубина паза
№ 0000 0.043 0,008 0,008
№ 000 0,064 0,012 0,011
№ 00 0. 093 0,017 0,013
№ 0 0,119 0,023 0,013
№1 0,146 0.026 0,016
№2 0,172 0,031 0,019
№3 0,199 0,035 0. 022
№4 0,225 0,039 0,024
№ 6 0,279 0,048 0,030
№8 0,332 0,054 0,036
№ 10 0,385 0,060 0,042
. 25 0.507 0,075 0,055
.3125 0,635 0,084 0,069
.375 0,762 0.094 0,083

Какой размер отвертки №0?

Но как узнать, когда у вас есть все необходимые размеры ? Читайте дальше, чтобы узнать больше о различных размерах отверток , доступных для пяти наиболее распространенных форм головок винтов.

Phillips Precision Размеры Табл.

0
Филлипс # Ширина наконечника (Метрика) Подходит для винта размеров
# 0000 1 мм
# 000 1.5 мм
# 00 2 мм
# 0 2,5 мм 0 -1

Нажмите, чтобы увидеть полный ответ

, какой размер отвертка №1?

Отвертка Техника Хотя винт размера окутан тайной, существует четыре основных размера отвертки Phillips — от № 0 до № 4 — № 0 — самый маленький.Наиболее распространенными размерами являются № 2 и № 1 , № 2 для стандартных винтов размеров , № 1 для «миниатюрных».

Аналогично, какой крест №1 или №2 больше? Поскольку существует только пять размеров отверток с головкой Phillips , каждая из них подходит как минимум для двух винтов размера , но иногда может подходить до пяти, как с # 2 . Отвертка с головкой Phillips № 0 подходит для винтов с номерами 0 и 1 , а головка с головкой Phillips 1 подходит для винтов с номерами 2 , 3 и 4.

Более того, как мне узнать, какой размер отвертки мне нужен?

Как определить размер винта и количество резьб

  1. Положите винт на плоскую поверхность.
  2. Поместите стальную линейку по оси винта.
  3. Сосчитайте количество зазоров резьбы в пределах 1 дюйма от винта.
  4. Разделите количество зазоров резьбы на длину.
  5. Поместите винт на плоскую поверхность.
  6. Поместите стальную линейку между двумя витками резьбы и измерьте диаметр.

Отвертка какого размера нужна для удаления звеньев?

Поверните часы на бок, найдите соединение, которое вы хотите удалить , и найдите винт, удерживающий его на месте. Снимите винт. Используйте отвертку 1 мм, чтобы удалить необходимый винт.

JIS (Японский промышленный стандарт)

  Ваша крестообразная отвертка «выворачивает» и повреждает винты?

 Если это так, то это НЕ может быть винт US Phillips ® — это может быть тип «JIS» (японский промышленный стандарт)!
Вот почему вам нужны японские крестовые отвертки VESSEL!

Сравнение Phillips ® с JIS (японский промышленный стандарт) Phenomenon

Одним из самых популярных типов отверток в США является традиционная отвертка Phillips ® . Это, вероятно, наиболее часто используемый ключ в вашем наборе инструментов для закручивания винтов с крестообразным шлицем. Сталкиваетесь ли вы с выскабливанием и повреждением винтов при использовании отвертки Phillips ® на продукции японских брендов (мотоциклы, квадроциклы, автомобили, электронное оборудование, офисное оборудование, оборудование для дистанционного управления для хобби и т. д.)? Если это так, то это может быть винт «JIS» (японский промышленный стандарт). Винт JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но у них совершенно разные профили, и важно знать разницу.

Генри Филлипс изобрел и запатентовал конструкцию Phillips ® в 1936 году. Конструкция Phillips® была отличным решением для автомобильных производственных линий, поскольку она была разработана так, чтобы «откручиваться» после достижения определенного крутящего момента, чтобы предотвратить чрезмерное затягивание. винта. Еще одно преимущество по сравнению с использованием винтов с плоской головкой заключалось в том, что самоцентрирующаяся конструкция Phillips ® позволяла операторам очень быстро и легко вставлять кончик отвертки в головку винта.

Японские инженеры разработали собственную конструкцию крестовины, аналогичную конструкции Phillips ® .Японские отвертки с крестообразным шлицем также имеют самоцентрирующийся и быстрый инструмент и зацепление с винтом, однако конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головку винта. . Это ключевое отличие заключается в том, что отвертки Phillips не могут правильно ввинчивать винты JIS (Японский промышленный стандарт).

Очень трудно отличить винты Phillips ® от винтов JIS без увеличения.Некоторые винты JIS можно легко узнать по одной точке или углублению на головке винта. Однако отличить один от другого может быть сложно, если на винте нет маркировки.



На приведенной выше диаграмме вы можете увидеть разницу между двумя конструкциями точек пересечения. Профили Phillips ® и японского JIS могут выглядеть одинаково, но они действительно существенно различаются, если смотреть на них с близкого увеличения.

Общее эмпирическое правило заключается в том, что рекомендуются японские крестовые отвертки, такие как VESSEL, чтобы предотвратить выпадение и повреждение винтов при работе с продуктами японских брендов.



Что такое японский промышленный стандарт (JIS)

О JDV и VESSEL Tools:

JDV Products Inc. является эксклюзивным дистрибьютором Vessel Japan в Северной Америке. Мы очень гордимся тем, что представляем их престижную линейку промышленных инструментов, начиная от обычных ручных инструментов (японские крестовины, шестигранные ключи, инструменты для зачистки проводов, молотки и т.), пневматические ударные и динамометрические инструменты, промышленные биты, пневматические инструменты для резки и обжима, решения ESD и многое другое.

Сегодня VESSEL является старейшим производителем ручных отверток в Японии. Компания VESSEL известна своим высококачественным инструментом и производит ручные отвертки с 1916 года, то есть почти за 20 лет до того, как Генри Филлипс изобрел известную в Америке отвертку Phillips®!

Имея более чем 97-летний опыт производства ручных отверток, VESSEL обладает обширным «ноу-хау» в производстве превосходных японских ручных инструментов, которые идеально подходят для «JIS» (японский промышленный стандарт) и обычных американских винтов типа «Phillip®».Они имеют долгую историю удовлетворения потребностей клиентов, когда речь идет о креплениях.


Сравнение Phillips ® с JIS (японский промышленный стандарт) Phenomenon

Ваша отвертка Phillips ® «выбивает» и повреждает винты?
Если это так, то это НЕ может быть винт US Phillips ® — это может быть тип «JIS» (японский промышленный стандарт)!
Вот почему вам нужны японские крестовые отвертки VESSEL!

Одним из наиболее популярных типов ручных инструментов в США является традиционная отвертка Phillips®. Вероятно, это наиболее часто используемая отвертка в вашем наборе инструментов при закручивании винтов с крестообразным шлицем.Однако при использовании отвертки Phillips ® возникают ли «выступы» и повреждения винтов; особенно при работе с продуктами японских брендов (мотоциклы, автомобили, электронное оборудование, оргтехника, оборудование для дистанционного управления хобби и т. д.)?

Если это так, то это может быть винт «JIS» (японские промышленные стандарты). Винт JIS и Phillips ® могут выглядеть одинаково для человеческого глаза, но они имеют совершенно разные профили. Поэтому вам понадобится правильный инструмент для работы.

В 1936 году Генри Филлипс изобрел и запатентовал конструкцию American Phillips ® . Винт Phillips ® был отличным решением для автомобильных производственных линий, поскольку он был спроектирован так, чтобы «откручиваться» после достижения определенного крутящего момента, чтобы предотвратить чрезмерное затягивание винта. Кроме того, в отличие от отверток с плоской головкой, еще одним преимуществом отвертки Phillips ® было то, что самоцентрирующаяся конструкция позволяла операторам очень быстро и легко вставлять кончик отвертки в головку винта.

Как и в США, японские инженеры разработали собственную конструкцию крестовины. Подобно Phillips ® , японские отвертки с крестообразным шлицем также имеют самоцентрирующийся и быстрый инструмент и винтовое зацепление. Однако ключевое отличие заключается в том, что конструкция «JIS» (японский промышленный стандарт) позволяла оператору контролировать крутящий момент и чрезмерную затяжку, а не головку винта.

Без увеличения очень трудно отличить винт Phillips ® от винта JIS.Некоторые винты JIS можно узнать по одной точке или углублению на головке винта. Однако если на винте нет маркировки, то отличить один от другого очень сложно. Вот почему важно правильно подобрать отвертку для работы.

Ссылаясь на приведенную выше диаграмму, вы можете увидеть разницу между двумя конструкциями точек пересечения. Профили американского Phillips ® и японского JIS могут выглядеть одинаково, но они действительно существенно различаются, если смотреть на них с близкого увеличения.

Из-за различных профилей наконечник обычной отвертки Phillips ® не полностью входит в головку винта JIS. Одна из причин заключается в том, что радиус угла поперечного сечения головки винта JIS меньше, чем у отвертки с наконечником Phillips ® . Кроме того, большинство винтов JIS имеют более мелкую полость, а поскольку отвертка Phillips ® имеет более длинный наконечник (по сравнению с японской крестовой отверткой), она не войдет в винт JIS до упора.В результате наконечник Phillips ® может не захватить должным образом боковые стороны винта JIS и, скорее всего, приведет к тому, что оператор «выскочит» и повредит винт.

С другой стороны, японская крестовая отвертка идеально подходит для винтов JIS и Phillips ® . Если вы не знаете, какой тип винта вы закручиваете, то мы настоятельно рекомендуем использовать японский крестообразный ключ VESSEL, так как он универсален для обоих типов винтов.

Добавить комментарий

Ваш адрес email не будет опубликован.
