Размеры плит дорожных: Размеры дорожных плит (таблица) — Размеры Инфо – Разновидности дорожных плит, их назначение и характеристики

Размер бетонной плиты для дороги. Характеристики и укладка дорожных плит. Размеры дорожных плит

Дорожные плиты, размеры которых могут быть разными, достаточно распространены сегодня при строительстве транспортных веток. Их активно применяют при создании дорог, автобанов, а также магистралей. Они способны сохранять свои качественные характеристики при довольно широком диапазоне температур, не теряют прочности даже при -40 0 С. Их использование гарантирует надежность и длительный срок службы дорожного покрытия.

Размеры дорожных плит

В зависимости от марки плиты могут обладать разными размерами и, естественно, ценами. Так, плита ПД 60Х12 обладает габаритами 6000х1200х220 мм, ее вес равен 3,39 тонны. Тогда как плита марки ПД 3-23 имеет размеры, равные 3000х1500х220 мм, ее масса — 2,42 тонны. Существуют плиты, которые обладают отверстиями под люк, это, например, ПД 6 (с), ее размеры — 2500х1750х220 мм, а вес — 2,3 тонны. Вообще плиты, которые обладают отверстиями под люк, могут иметь разные размеры, среди них можно выделить 2800х2000х220 мм, вес при этом равен 2,5 тонны.

Государственные стандарты качества

При механических воздействиях не должны терять своих качеств плиты дорожные. Размеры, ГОСТ учитываются при прокладке дорог с определенной нагрузкой. Так, если плита произведена без учета стандартов, то использовать ее по меньшей мере неэффективно, а по большей — небезопасно.

Дорожные плиты должны быть плоскими, в их основе — бетон, армированный стальными элементами. Используют их при необходимости обустроить дорогу, будь она временной или постоянной. Эти изделия производятся с учетом ГОСТ 21924.0-84, что предполагает изготовление плиты, которая применяется при обустройстве дорог городского типа. При этом арматура в ней предварительно напряжена. Существует еще один ГОСТ 21924.2-84, который используется для изготовления плиты с ненапрягаемой арматурой. Данные изделия ложатся в основу постоянных или временных покрытий.

Плиты дорожные, размеры, ГОСТ и назначение которых маркируется на изделии, могут иметь разные характеристики. Так, если изделие предназначено для строительства постоянной дороги, то в ее маркировке можно увидеть обозначение «1П». Тогда как плиты, которые предназначены для формирования временных дорог, обозначаются как «2П». Производитель делит изделия и по эксплуатационным качествам. Например, плита, которая имеет маркировку «2П 30-18.30», может быть использована для создания временного покрытия, нагрузка на которое не превышает 30 тонн, а вот температура эксплуатации при этом не должна опускаться ниже -40 °С. Если есть необходимость использовать плиту для укладки постоянной или временной дороги, тогда можно применить ту, что обладает маркировкой «ПДП 3х1,5». Нагрузка при этом должна соответствовать определенной используемой при формировании плиты. Для создания постоянного покрытия, нагрузка на которое не будет больше 300 тонн, а температурный диапазон при эксплуатации не станет опускаться ниже -40 °С, можно использовать изделие с маркировкой «1П30-18.30». Если требуется линию, то следует применять в работе плиту «ПР-3», она устойчива к высоким температурам.

Изделия для эксплуатации в сложных условиях

Дорожные плиты, размеры которых были описаны выше, могут быть применены и при укладке дорог, которые будут подвергаться особенно агрессивным внешним воздействиям, например температуре, равной -55 °С. Этим качествам соответствует плита марки «ПДН», которая обладает достаточно прочным каркасом.

Государственные стандарты для бетона

Дорожные плиты, размеры которых подробно были описаны в статье, обязательно должны изготавливаться из материала, качества которого продиктованы ГОСТ. Таким образом, в основе изделия должен быть тяжелый бетон. Его заливка производится в опалубку, которая предварительно снабжается металлической арматурой, ее (в определенных марках плит) подвергают заблаговременному напряжению.

Дорожные плиты, размеры, вес которых были упомянуты выше, изготавливаются с использованием М-350, а также B30 М400. Технология проведения работ не отличается сложностью и не предполагает использования дорогостоящего оборудования. Она предусматривает подготовку формы, которая предварительно проходит этап очистки и обработки в области стенок специальным составом для упрощения процесса распалубки. В форму закладывается пара которые фиксируются для того, чтобы исключить смещение и сохранить необходимое расстояние. После мастера приступают к который до момента застывания проходит процесс уплотнения посредством механических вибраторов.

Тепловая обработка бетона по ГОСТ

Для того чтобы дорожные плиты, размеры которых четко будут соответствовать форме, занятой при заливке, были прочными, их на следующем этапе подвергают прогреванию, что происходит в термокамере. Завершение процесса изготовления сопровождается извлечением изделия из формы, анализом качества и последующей маркировкой. Первое, на что обращают внимание мастера, — это гладкость поверхности.

Особенности укладки по ГОСТ

Качество дорожной плиты должно соответствовать тому, что регламентировано ГОСТ. Помимо уже названных характеристик можно отметить, то, что изделия очень просто поддаются укладке. В качестве основного плюса выступает то, что дорога не предполагает сложной подготовки. Этот этап предусматривает только необходимость проведения разметки и выравнивания. Кроме того, необходимо уложить подушку из песка, толщина которой должна находиться в пределах от 15 до 20 см. После монтируется п

размеры, гост. Виды дорожных плит

В Подмосковье появились вечные дороги. Удивлению жителей деревень нет предела – вместо того, чтобы тонуть в грязи, вытаскивать друг друга буксиром, спецтехника крупных застройщиков коттеджных поселков передвигается по бетонному покрытию. В вечных дорогах оптимально используют ресурс плиты дорожные, применение которых обходится для временных подъездных путей вчетверо дешевле асфальта.

Тяжелая техника не может причинить вред лицевой поверхности ж/б изделий, предназначенных для экстремальных эксплуатационных условий. По окончании работ дорога «переезжает» на новый объект вместе со строителями, обеспечивая комфортное перемещение экскаваторов, самосвалов, бульдозеров в следующем коттеджном поселке. В разделе дорожные плиты можно сделать заказ и ознакомиться с дополнительной информацией.

Выбор манипулятора для строительства дороги или сколько весит дорожная плита?

К сожалению, не все застройщики уделяют должное внимание всем характеристикам стройматериалов. При качественном проектировании можно сэкономить бюджет, не только на снижении количества плит, необходимом для укрытия площадки, но и на аренде спецтехнике, которой потребуется меньше времени для создания подъездных путей.

Сотрудники компании знают сколько весит дорожная плита каждого типа, учитывают грузоподъемность стрелы на определенном вылете. Что позволит обойтись манипулятором вместо аренды двух единиц спецтехники (кран + полуприцеп), сократив расходы вчетверо (раскладка перед нулевым циклом + демонтаж при переезде на другой объект).

Напряженная плита дорожная 6 х 2 технические характеристики и область применения

При изготовлении подъездных путей ж/б изделия должны обладать максимальной обращаемостью. Данное условие достигается высокими эксплуатационными качествами. Популярная у профессиональных застройщиков плита дорожная 6 х 2 технические характеристики имеет следующих типов:

• водонепроницаемость бетона – соответствует W4
• морозоустойчивость – в пределах F200
• несущая способность – допустимая нагрузка на единицу площади поверхности в пределах 1 000 кг
• вес изделия – 4,2 т
• водопоглощение – без погружения в воду 5%

Многослойное армирование плит толщиной 14 мм позволяет достигнуть рационального сочетания массы/прочности. Для транспортировки, монтажа используется стандартная спецтехника, позволяющая избежать перерасхода бюджета.

Документ плиты дорожные — ГОСТ 21924.0-84 регулирует размеры продукции, технические требования, правила приемки, транспортировки, хранения, методы контроля качества и другие важные моменты. Компания комбинат «ЖБИ 11» занимается изготовлением плит исключительно согласно показателям ГОСТ: каждое изделие соответствует указанному в документе размеру, имеет требуемый вес и является оптимальным временным или постоянным дорожным покрытием под автомобильную нагрузку Н-10 и Н-30.

Изготовленная согласно ГОСТу бетонная плита – залог надежности и долговечности дороги. Кроме отличий в размерах и весе, изделия имеют различную форму: прямоугольную, трапецеидальную и шестиугольную. Приведенные в нормативном документе чертежи позволяют детально ознакомиться с параметрами продукции и выбрать оптимальные габариты изделий для сооружения дорожного полотна.

Размеры дорожных плит по ГОСТу

Размеры дорожных плит по ГОСТу зависят от их конфигурации. Вес изделий определяется их формой и габаритами.

Руководствуясь ГОСТом, предприятия, занимающиеся дорожным строительством, могут подобрать ассортимент плит по весу и другим показателям. Стандартами установлены следующие требования к габаритам:

• ГОСТ для дорожных плит прямоугольной формы допускает длину от 1 750 до 6 000 мм;
• изделия этой конфигурации имеют толщину от 140 до 170 мм;
• продукция с одним совмещенным бортом имеет длину 6 000 мм и толщину 140 мм;
• габариты изделий с двумя совмещенными бортами составляют 3 500 мм длина и 140-160 мм толщина;
• для трапецеидальных листов это параметры составляют 3 500 – 5 500 мм, 140 – 170 мм;
• значение показателей зависят от типа продукции: с ненапрягаемой или предварительно напряженной арматурой.

Параметры ГОСТа регулируют габариты изделий для дорожного покрытия. Плиты, отличающиеся в размерах и по весу, рассчитаны на разную нагрузку. Наше предприятие изготавливает

Развитие транспортной инфраструктуры, рост грузовых и пассажирских перевозок способствует расширению строительства и ремонта автомагистралей. С этой целью все чаще используют дорожные плиты из бетона, значительно ускоряющие темпы работ по укладке полотна.

Плиты представляют собой конструкции, изготовленные по специальной технологии, в основе которой лежит бетонирование. Смесь для производства стандартных изделий согласно ГОСТ 21924 состоит из цемента не ниже М300 и песка с добавлением гранитного или известнякового щебня (фракция не более 20 мм), а иногда – пластифицирующих добавок. В результате получается тяжелый высокопрочный морозостойкий бетон, относящийся к классу В22,5-В25.

На определенном технологическом этапе раствор армируется с помощью металлических прутьев. Арматура может быть ненапряженной (ее просто располагают в форме) или напряженной. Во втором случае ее специально растягивают домкратами или нагревают электрическим током для расширения. После снятия загрузки стержни сжимаются, а бетон пытается их растянуть – он изначально приобретает небольшое напряжение, позволяющее ему выдерживать большие поперечные нагрузки на изгиб.

Готовые плиты приобрета

Укладка дорожных плит: ГОСТ, вес, размеры

Формирование дорожного полотна с использованием дорожных плит – наиболее прогрессивный и быстротечный метод строительства подъездных путей, для которых не предъявляются требования к подготовке основания.

Технология укладки дорожного полотна

Сооружение дорог из плит представляет собой несложный технологический процесс, который состоит из ряда этапов:

• для укладки необходима ровная поверхность, для чего, как правило, срезается верхний слой грунта;
• чтобы обеспечить отток дождевых, а также талых и грунтовых вод, на поверхности выкапывается небольшая траншея, глубиной 25 – 50 см;
• с целью предотвратить разрушение дороги вследствие вымывания, а также появления нежелательных растений, поверхность для укладки застилается полотном на основе геотекстиля;
• на приготовленной поверхности формируется подушка, шириной 20-25 см, состоящая из щебня и песка, которая хорошо смачивается водой и уплотняется перед укладкой плит;
• для ровной укладки плит используется направляющая линия в виде натянутого шнура. Железобетонные изделия укладываются последовательно при помощи крана. Работа выполняется силами одной бригады рабочих с крановщиком и стропальщиком, осуществляющим зацепку плит за монтажные петли;
• готовые плиты могут уплотняться при подгонке вручную при помощи слесарного инструмента;
• с целью обеспечить неподвижность ЖБИ в зафиксированном положении, боковые монтажные петли могут использоваться для соединения элементов между собой при помощи стальных прутов и электрической сварки.

Преимущества технологии

• Методика строительства дорог из плит имеет ряд неоспоримых достоинств, среди которых:
• высокая скорость укладки полотна, представляющего собой поверхность готовых железобетонных изделий;
• прочность и надежность покрытия, изготовление которого осуществляется в заводских условиях;
• предельно высокий срок службы, который обусловлен качеством изготовления ЖБИ;
• простота укладки, для которой используется крановое оборудование;
• сниженные требования к подготовке основания под ЖБИ;
• универсальность технологии. Дорожное покрытие, выполненное из плит на основе железобетона, является не требовательным к климатическим условиям и может эксплуатироваться без разрушений в диапазоне температур от -50 до + 55 градусов;
• возможность демонтажа временных дорог, а также неиспользуемого полотна, с возможность повторного применения ЖБИ, не выработавших свой ресурс прочности.

Изготовление железобетонных плит

При производстве изделий с целью повышения их прочности, надежности и долговечности применяются арматурные каркасы в виде напряженных (на основе арматуры Ат-5, Ат-4 и А5), а также ненапряженных, выполненных из проволоки Вр-1, арматуры А3, А1 или А3С, конструкций. От прочностных и физических свойств применяемых бетонов зависят характеристики плит. В связи с этим находят применение растворы с классами водонепроницаемости и морозостойкости до W2 и F150. Вес готовой плиты может достигать 5000 кг при габаритах длины от 1,75 до 6 метров и ширины от 1,5 до 3,75 метра.

Классификация

Изготовление дорожных железобетонных плит осуществляется по нормативным требованиям стандарта ГОСТ 21924.0-84, в соответствии с которым предусмотрен градация изделий на три основных категории:

• ПДП – самые популярны и широко распространенные железобетонные плиты универсального типа, которые находят применение в случаях необходимости сооружения постоянных и временных дорог со средним уровнем нагрузки – не более 6 тонн на одно колесо. Изделия могут использоваться вторично после демонтажных работ. Нагрузочная способность их составляет 10 – 30 тонн и зависит от марки примененного при изготовления бетона. ЖБИ рассчитаны на эксплуатацию в условиях сильных морозов – до – 50 °С;
• ПДН – изделия, выполненные на основе железобетона с предварительно напряженной арматурной конструкцией. Имея повышенные нагрузочные характеристики, размеры ЖБИ составляют 6000 мм в длину и 2000 в ширину при массе 4200 кг. Благодаря прочности корпуса, обусловленной жесткостью арматурного каркаса, изделия рекомендованы для применения в условиях пучинистых и мягких типов грунта;
• ПАГ – наиболее прочный аэродромный тип плит. Масса единицы изделия в среднем составляет 5 тонн. ЖБИ ориентированы на строительство дорог для тяжелых видов транспорта, а также возведения взлетно-посадочных полос для авиации (ПАГ-18, а также ПАГ-14). Конструктивно элементы могут иметь гладкую или рифленую поверхность, обеспечивая различное сцепление с колесами транспорта. При производстве изделий применяется бетонный раствор с марками от М350 до М400. Максимальная нагрузка достигает 75 тонн. Изделия могут эксплуатироваться при температурах до -35 °С.

Типы железобетонных плит

В зависимости от формы готовые изделия разделяются на следующие категории:

• прямоугольного вида – «П»;
• прямоугольной формы с бортами совмещенного типа – «ППБ»;
• прямоугольной конструкции с наличием одного совмещенного борта – «ПБ»;
• трапецеидальной формы – «ПТ»;
• выполненные в виде шестиугольной конструкции – «ПШ»;
• шестиугольные поперечно-осевые – «ПШП»;
• шестиугольные диагонально-осевые изделия «ПШД»;
• половинная поперечная конструкция шестигранной плиты – «ППШ»;
• половинная диагональная конструкция шестигранной плиты – «ДПШ».

7 советов по выбору дорожных плит: размер и виды

Дорожные плиты – отличная альтернатива привычному асфальтовому покрытию. Они используются для строительства временных и постоянных дорог, аэродромов, складских и производственных площадок, а также там, где в максимально короткие сроки требуется получить прочное покрытие, способное выдерживать вес гусеничной и тяжелой колесной техники. Дорожные плиты используются и в частном строительстве, например, для обустройства придомовой территории. Широкий ассортимент плит позволяет отыскать изделие с максимально подходящими эксплуатационными характеристиками. Чтобы правильно выбрать дорожную плиту, необходимо знать, каких видов и размеров бывают эти изделия, а также разбираться в нюансах маркировки. Прольем свет на все эти вопросы.

№1. Процесс производства дорожных плит

Сегодня под дорожными плитами понимают плоские железобетонные изделия толщиной 120-240 мм, которые могут принимать на себя и равномерно распределять большие нагрузки, потому с их помощью исполняют даже аэродромные площадки. Первые дорожные плиты были применены еще в начале ХХ века. Это был эксперимент, в ходе которого хотели сравнить прочность обычного асфальта и бетонных плит. Эксперимент длился несколько десятков лет, так как надо было сравнить еще и долговечность покрытий. Обнаружилось, что асфальт нуждался в замене уже через 10 лет, а каждые 3-4 года его надо было ремонтировать. Бетонные плиты прослужили около 40 лет без серьезных деформаций и выиграли в этом соревновании.

В чем же секрет столь рекордной долговечности бетонных плит и их высокой прочности? Искать ответ на этот вопрос надо, изучая особенности производства дорожных плит:

• основа любой плиты – тяжелый бетон марки М350 и выше. Параметры морозостойкости и водонепроницаемости бетона могут разниться, выбор данных характеристик зависит от особенностей климата региона, где будут использованы плиты. Как бы там ни было, при производстве не используют бетон с морозостойкостью менее 100 циклов;
• чтобы сделать плиту прочнее, в бетон добавляют гранитный наполнитель или известняковый щебень, могут использоваться воздухововлекающие добавки. Плиты с гранитным наполнителем отличаются максимальной долговечностью;
• сердцем плиты, точнее ее каркасом, выступает арматура. Она может быть ненапряженной и предварительно напряженной. Второй вариант позволяет выпускать более прочные изделия, способные выдерживать солидные нагрузки. Для создания ненапряженного каркаса используют арматуру марок А-1, А-3, А-3с, а также проволоку типа ВР-1 (диаметр 6-8 мм). Для напряженного каркаса используют арматуру А-5, АТ-4 и АТ-5;
• плиты изготавливают при помощи специальных форм, в них устанавливают две арматурные сетки, которые фиксируются на определенном расстоянии друг от друга. Стенки формы обрабатываются смазкой для облегчения распалубки. Когда форма готова и каркас установлен, производится заливка бетона. Чтобы он равномерно распределился и заполнил все пустоты, производят уплотнение на вибрационных установках. После этого форму отправляют в термокамеру на 8-12 часов, где на изделие воздействуют горячим паром. Когда смесь застыла, производится распалубка и маркировка;

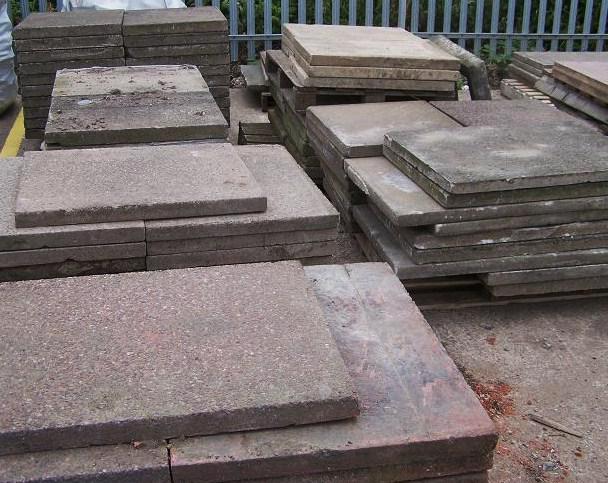

• готовые плиты складируют на ровное основание, между рядами используются деревянные прокладки;
• для облегчения монтажа в плитах предусмотрены металлические монтажные петли. После установки петли не будут выступать над поверхностью дорожного покрытия. Реже вместо петель делают пазы или отверстия для цангового захвата.

Все бетонные плиты отличаются достаточно высокой морозостойкостью, прочностью, устойчивостью перед осадками и механическими повреждениями, высокой долговечностью. Максимальная нагрузка зависит от того, какой бетон использовали при производстве.

№2. Плюсы и минусы дорожных плит

Дорожные плиты пользуются достаточной популярностью в связи с массой преимуществ:

• простота укладки и высокая скорость монтажа. Готовое дорожное покрытие из плит можно получить намного быстрее, чем при классической технологии асфальтирования;
• относительно невысокая стоимость дорожных плит. Работы по обустройству дорожного покрытия данного типа удешевляются еще и в связи с отсутствием необходимости проводить разработку грунту и прочие сопутствующие работы;
• бетонные дорожные плиты выдерживают значительные нагрузки;
• долговечность ЖБИ плит;
• устойчивость плит к температурным колебаниям, морозам, влаге, вибрациям, ультрафиолету и прочим негативным факторам;
• возможность использовать плиты повторно, что особенно удобно при организации подъездов к строительной площадке. После того, как строительство на одном объекте завершено, можно демонтировать плиты и уложить их на новом объекте. Внешне они уже вряд ли будут выглядеть, как новые, но их технические характеристики останутся на прежнем уровне. Подобное ухищрение позволяет здорово сэкономить при организации дорожного полотна на стройплощадке.

Из минусов можно отметить разве что наличие швов, но для временных дорог это не такой уж значительный недостаток, а дороги постоянного назначения можно покрыть асфальтом. Альтернативный вариант – заделка швов строительными растворами.

Главное при сооружении дорожного покрытия из готовых плит – это качество материала. Его гарантией может выступать имя производителя. В Москве и Московской области плиты ЖБИ для дорожных работ предлагает завод ЖБИ «Стройнеруд», который производит продукцию по ГОСТам и проводит постоянный контроль качества. Высокая производственная мощность позволяет в кратчайшие сроки выполнять самые крупные заказы, а собственный автопарк – оперативно доставлять продукцию. Сотрудничество напрямую с заводом – это гарантия не только качества, но и выгодной цены, так как удается обойтись без посредников.

№3. Где используют дорожные плиты?

ЖБИ плиты выпускаются разного размера и формы, разной толщины, с разного типа арматурой и с использованием бетона разных марок. Несложно догадаться, что и сфера применения будет достаточно широкой. Вот основные отрасли, где используются бетонные дорожные плиты:

• для построения постоянных дорог внутригородского и междугороднего назначения. Плиты можно использовать даже в северных районах, так как они переносят температуры до -40⁰С, а некоторые типы – и ниже;
• для построения временных дорог, ведущих, например, к строительной площадке, разрабатываемому карьеру и т.д.;
• для обустройства рулёжных дорожек и ВПП аэродромов;
• аэродромные плиты используются и как основание для тяжелых конструкций из железобетона и металла;
• для ремонта изношенного асфальтового покрытия;
• для сооружения трамвайных путей;
• для повторного использования при возведении временных дорог, так как плиты не только быстро укладываются, но и быстро демонтируются;
• в частном строительстве ЖБИ плиты можно использовать для организации территории около дома, при создании подъезда к зданию, пешеходных дорожек и т.д.;
• есть и нестандартные варианты использования дорожных плит. Порой их применяют для организации ограждения промышленных предприятий.

Более того, для частного строительства выпускаются штучные плиты, которые имеют не скучную серую и гладкую поверхность, а цветную и рифленую. Тисненая поверхность положительно сказывается на противоскользящих свойствах плиты. В продаже можно встретить плиты шестиугольной, треугольной, ромбической и многоугольной формы. В итоге можно получить достаточно оригинальное оформление участка, а если скомбинировать плиты с брусчаткой или гравием, то результат будет и вовсе очень эффектным.

Дорожные плиты становятся все более универсальными, ведь применимы не только в промышленности и масштабном строительстве, но и при выполнении частных строительных работ.

№4. Виды плит, маркировка и размер

Изготовление ЖБИ дорожных плит регламентируется ГОСТом 21924.0-84. Этим же документом все выпускаемые плиты делятся на три типа:

• ПДП – плиты дорожные универсальные, которые подходят для строительства временных и ненагруженных постоянных дорог. Выдерживают нагрузку от 10 до 30 т, переносят морозы до -50⁰С, могут использоваться повторно;
• ПДН – плиты дорожные предварительно напряженные, обладают более высокой прочностью, могут использоваться при сложных условиях, например, в регионах с суровым климатом (до -55⁰С) и при мягком грунтовом основании;
• ПАГ – плиты аэродромные, для них существует отдельный стандарт, ГОСТ 25912-2015. Это тяжелые плиты повышенной прочности, которые могут выдерживать нагрузку тяжелого транспорта и использоваться для обустройства ВПП. Изделия выдерживают нагрузку до 75 т при температуре до -35⁰С.

Размер и форма плит колеблются в широких пределах, выпускаются изделия с гладкой и рифленой поверхностью. Последний вариант выгоден с точки зрения лучшего сцепления с колесами автомобиля.

Выше упомянутым ГОСТом 21924.0-84 регламентируется и маркировка плит. В ней шифруется назначение, форма и размер изделия. Пример маркировки – 2П 30-18-30. Чтобы понять, о какой плите идет речь, надо знать нюансы составления подобных формул:

• первый цифровой символ (1 или 2) указывает на тип покрытия, которое можно получить при использовании таких плит. 1 – это плиты для постоянных дорог, 2 – для временных;
• второй символ (или группа символов) обозначает форму изделия. П – прямоугольная плита, ПБ и ПББ – прямоугольные плиты с одним или двумя совмещенными бортами соответственно, ПТ – плита в форме трапеции, ПШ, ПШД, ППШ, ДПШ, ПШП – шестиугольные плиты и их части;
• третья часть формулы пишется через точку или тире. В нашем примере это 30-18, но может встречаться маркировка 30.18. Это числа, указывающие на округленную длину и ширину плиты в дециметрах, т.е. 30-18 – это плита длиной 3 м и шириной 1,75 м;
• последнее число означает максимально допустимую нагрузку на плиту в тоннах. В нашем случае это 30 т.

Наиболее популярными плитами являются прямоугольные, их легко соединять друг с другом, они универсальны. Трапециевидные и шестиугольные элементы производятся в небольших количествах. Для них в маркировке указывают только один параметр: для трапециевидных (ПТ) – длину, для шестиугольных (ПШ) – величину одной стороны.

Совмещенным боротом в плитах называют небольшой выступ длиной 15 см на нижней поверхности. Если он один, его делают на длинной стороне, если два – то на двух коротких.

Среди дополнительных обозначений в маркировке стоит отметить:

• буква Б в конце означает, что в плите есть пазы для беспетлевого монтажа или отверстия для цангового захвата;
• для предварительно напряженных плит после значения максимальной нагрузки указывают класс арматурной стали. Если на плите написано 1П60.18-30АV, значит, перед вами прямоугольная плита для постоянных дорого размером 6*1,75 м, она выдерживает нагрузку 30 т и изготовлена с использованием стали типа АV.

Отдельно стоит выделить маркировку аэродромных плит ПАГ согласно ГОСТу 25912.1. В их маркировке присутствует указание на тип плит (ПАГ), а следом идет толщина плиты в сантиметрах, затем класс использованной арматурной стали (А-IV, А-IVC, Ат-IV, AV и т.д.). Пример – ПАГ-14AV.

ГОСТ Р-56600-2015 регулирует маркировку плит типа ПДН. В обозначении обязательно присутствует указание типа плиты (ПДН), ее назначения (1 или 2), а также толщины в сантиметрах. Пример – 1ПДН-14. Может встречаться и другой тип маркировки, так как сейчас действует несколько ГОСТов и ТУ.

В дорожном строительстве чаще всего используют плиты следующих видов:

• 1П 30-18-30 – подходят для строительства дорог постоянного использования в регионах, где температура не падает ниже -40⁰С;
• 2П 30-18-30 – те же плиты, но для строительства временных дорог;
• 2П 30-18-10 – плиты для временных дорог с максимальной нагрузкой до 10 т;
• ПДП 3*1,5 Н30 – плиты длиной 3 м и шириной 1,75 м, масса 2,2 т, выдерживают нагрузку 30 т. Это универсальный материал для строительства дорог любого типа;
• ПАГ-14 используются для аэродромов и дорог с повышенной нагрузкой, выдерживают до 75 т.

Дорожные плиты выпускаются в бОльшем разнообразии, чем аэродромные. Можно приобрести дорожные плиты длиной 1,5-6 м и шириной 1,0-3,7 м, высота колеблется от 12 до 24 см. Аэродромные плиты более стандартизированы, выпускаются, как правило, длиной 6 м и шириной 2 м, отличается только толщина, от 14 до 20 см. Плиты ПАГ 14 можно использовать для обустройства аэропортов, рассчитанных на прием легких самолетов, плиты ПАГ 18 и ПАГ 20 – вариант для ВПП, куда садится тяжелая авиация.

Маркировку наносят прямо на плиту, точнее на ее торец. Важно, чтобы надпись была хорошо читаемой и оставалась видимой при хранении. Также важно, чтобы на торце был указан производитель или торговая марка, вес плиты, дата изготовления и штамп проверки качества. Кроме маркировки, на плите должны быть знаки, указывающие на центр тяжести, и точки опирания при складировании.

Маркировка наносится при помощи трафарета, штампом или маркировочной машиной, допускается нанесение от руки. Важно, чтобы краска была влагостойкой и быстросохнущей, темного цвета.

№5. Что учесть при покупке?

Проанализируйте все факторы, которые будут влиять на плиты при будущей эксплуатации. Главные параметры – это нагрузка и температура. Если по дороге будет осуществляться интенсивное движение, то надо брать плиты, которые выдерживают до 30 т и более. Если обустраивается подъезд к частному дому, то можно запросто обойтись плитами, которые выдерживают нагрузку до 10 т. Также важно учесть тип возводимого полотна – постоянное или временное.

Цена дорожных плит зависит от марки используемого бетона, класса стали, веса арматуры и технологии производства. Когда речь идет о сооружении ответственных объектов, очень важно предварительно произвести расчеты и определить наиболее подходящий тип плит. Если необходимо соорудить временную дорогу или дорогу с небольшой нагрузкой, то допускается использовать б/у дорожные плиты. Это отличный способ сэкономить. К тому же, плиты легко демонтируются, а качественные материалы, применяемые во время производства, позволяют использовать их многократно.

Б/у дорожные плиты бывают двух сортов:

• первый – плиты, которые находились под строительными вагончиками и парковками, сохранили геометрию, имеют практически идеальный внешний вид;
• второй – плиты, которые использовались для дорог с приличной нагрузкой, имеют видимые сколы и трещины, которые, в принципе, не так уж сильно влияют на эксплуатационные качества.

№6. Особенности транспортировки дорожных плит

Дорожные плиты – тяжелые изделия, которые требуют соблюдения особых условий транспортировки, чтобы к месту укладки они доехали в целости и сохранности. Всеми проблемами доставки обычно занимаются фирмы-производители, но и покупателю не мешает знать общие правила доставки подобного рода грузов.

ЖБИ плиты перевозятся грузовиками с открытым кузовом и краном-манипулятором. Для доставки тяжелых плит или большого количества изделий используют грузовики длинномеры. Если необходимо перевезти плиты нестандартных крупных размеров, то на помощь приходят планомеры, грузовики с большой грузоподъемностью и удлиненным кузовом.

Важно, чтобы продавец, производитель или перевозчик правильно уложили и закрепили плиты. В противном случае на ходу плиты могут сместиться и получить повреждения. Погрузка и выгрузка осуществляются плавно и аккуратно, при доставке выбирают небольшую скорость.

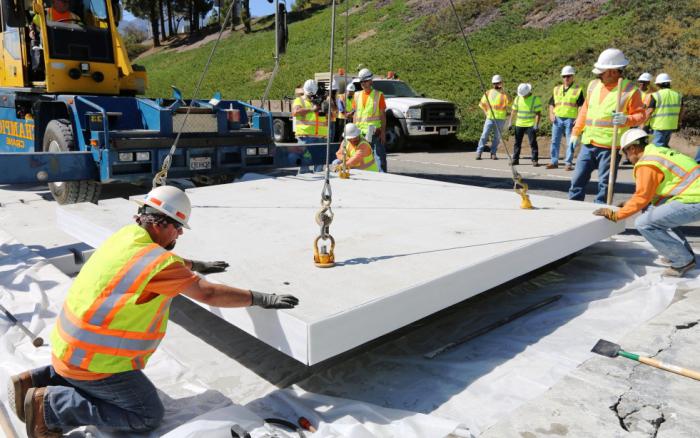

№7. Особенности укладки дорожных плит

Общественные дороги и площадки временного типа не требуют серьезной подготовки основания. Достаточно создать песчаную подушку, тщательно ее утрамбовать и монтировать плиты, бордюрный камень не понадобится.

Дороги постоянного пользования монтируются с учетом следующих нюансов:

• под будущей дорогой вынимается грунт на глубину 25-50 см, дно застилается геотекстилем;
• на геотекстиль насыпается песчано-гравийная подушка слоем 20-30 см для устойчивости будущей дороги. Усилить прочность можно добавлением сухой цементной смеси;
• грунт увлажняется и уплотняется;
• после утрамбовки песчаного слоя производится монтаж плит, на этом этапе заделывают монтажные пазы цементом или бетоном;
• чтобы получить ровную дорожную поверхность, вдоль полотна натягивают шнур, на который ориентируются при монтаже плит;
• по краям лучше использовать плиты типа ПБ и ПББ с выступами, примыкающими к бордюрному камню;
• плиты утапливают при помощи кувалды и доски, сравнивая их с уровнем земли;
• по краям дороги обязательно наличие бордюрного камня. Через каждые 10 м делается зазор 5-7 см, необходимый для оттока дождевой воды;
• при необходимости сверху плиты заливаются бетонной стяжкой или укатываются асфальтом.

В частном строительстве используют плиты, рассчитанные на нагрузку 10 т. Подъезд к дому, места парковки авто обустраивают большими прямоугольными плитами, для организации дорожек можно использовать плиты поменьше, а также трапециевидные и шестигранные изделия. Технология монтажа плит такая же, как и для дорог общественного назначения. Основание может быть выполнено из песчаной подушки – она справится с небольшими нагрузками. Важно предварительно нанести разметку на грунт. Желательно, чтобы расстояние от дороги до садовых деревьев было не менее 1,5 м, иначе корни со временем могут повредить бетон. Не забывайте и об уклоне, который обеспечит свободный отток дождевой воды.

ЖБИ дорожные плиты – идеальное решение, когда надо быстро построить дорогу, способную выдерживать приличные нагрузки. Часто такое покрытие обустраивают в регионах со сложным климатом и при большой удаленности от основной трассы, т.е. там, где использовать асфальт нерентабельно или вообще невозможно.

По материалам сайта http://gbistroj.ru/
