Саморезы по металлу — размеры, таблица

Саморезы по металлу — размеры, таблица

Статьи

На сегодняшний день в сферах строительства, да и в ремонтных работах не обходится без применения крепежных изделий – саморезов по металлу. Без них невозможно произвести крепеж к металлическому каркасу, поэтому их востребованность вполне объяснима.

Винты самонарезающие имеют свои особенности, неправильно подобранные крепежи могут сильно повлиять на надежность всей конструкции. Саморезы по металлу: размеры и таблицу наиболее распространенных рассмотрим далее.

Специфика саморезов по металлу

Самонарезающие винты напоминают обычные шурупы, и не мудрено, ведь крепежное изделие стало ожидаемой эволюцией шурупа. Популярность в строительстве и ремонтных процессах заполучили благодаря способности самостоятельно прорезать отверстие, без необходимости применять другие способы сверления.

Способны проходить сквозь материал, осуществляя постепенные виткообразные движения, плотно завинчиваясь в свежеобразованное отверстие, обеспечивая прочное и надежное соединение.

Появление самонарезающего винта, ставшего пригодным для работ с металлическими конструкциями, в строительной индустрии стало долгожданным. Для того, чтобы создать требуемую резьбу в металле необходимо соблюдение некоторых условий:

• Саморез-шуруп должен отличаться повышенной прочностью по сравнению с металлической деталью, в которую он ввинчивается;
• Частички, образованные при нарезании должны полностью выводиться из отверстия.

С чем успешно и справляются саморезы по металлу, размеры которых определяют их сферу применения.

Основные преимущества:

• Простое, но прочное крепление;
• Стойкость к коррозии, что обеспечивает длительный срок эксплуатации;
• Отсутствие необходимости дополнительно сверлить отверстие обеспечивает быстрый и эффективный процесс монтажа;
• Не повреждает поверхность.

По своей конструкции изделие состоит из трех элементов: небольшого сверла-наконечника, резьбы, витки которой заполняют всю длину вплоть до шляпки и собственно шляпка, служащая упором, чтобы шуруп не прокручивался дальше.

Основные качественные показатели крепежного изделия в первую очередь отображают свойства материала, используемого при его производстве. Изготавливаются из высокопрочной углеродистой стали, проходящей завершающий этап обработки.

В ходе процесса оцинковки или фосфатирования самонарезающий винт приобретает антикоррозионные способности.

Резьбу нарезают до самой головки, для обеспечения максимально глубокого ввинчивания. На рынке встречаются саморезы разнообразной длины, что позволяет крепить детали различной толщины.

Резьба достаточно редкая, а сама шляпка имеет крестообразный замок, благодаря которому процесс ввинчивания не требует предварительного сверления, а можно воспользоваться шуруповертом или отверткой.

Виды саморезов по металлу

Саморезы по металлу размеры, таблица которых составлена исходя из видов и назначения, могут быть двух типов, обозначающих вид обязательного этапа обработки:

• Остроконечные черные, прошедшие фосфатирование;
• Светлые оцинкованные.

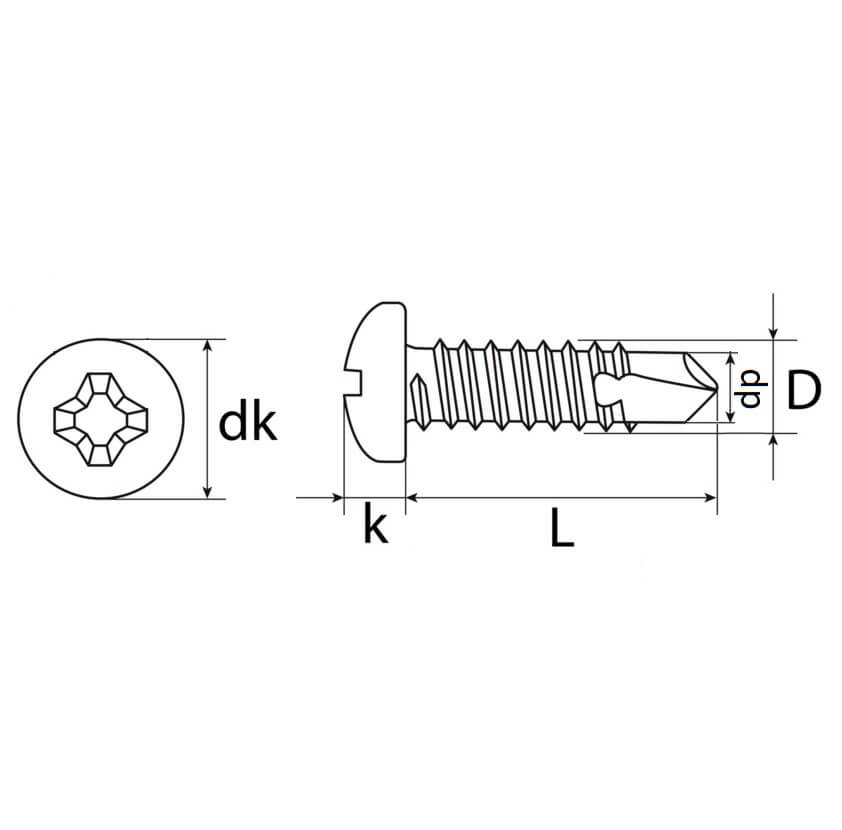

Абсолютно все самонарезающие винты классифицируются по типу наконечника: свердловидный или острый. Первые предназначены для соединения профилей. Величина небольшого сверла отвечает толщине металла, в котором подразумевается процесс ввинчивания.

Если же необходимость предварительного сверления все же присутствует или речь идет о применении дюбелей, тогда используют разновидность с острым наконечником.

Отличия от саморезов по дереву

Первое и самое главное отличие – шаг резьбы. Предназначенные для работ по дереву метизы имеют более широкое расстояние между витками. Обусловлено это общеизвестным фактом – структура дерева не такая плотная и твердая, как металлическая, поэтому и шаг зубчиков редкий.

Винты, предназначенные для металла, ввиду прочности последнего производятся с витками с частым шагом, необходимым для лучшего сцепления.

Отличие заключается и в наконечнике. У крепежей по дереву он более тонкий (меньше диаметра резьбы), что обеспечивает глубокое проникновение витков в древесину после прохождения сверлящего наконечника.

В зависимости от задачи

Саморезы по металлу классифицируются по назначению. Условно их подразделяют на две большие группы:

• Кровельные;
• Общего назначения.

Поэтому перед приобретением следует определиться с типоразмерами и конечными целями их применения.

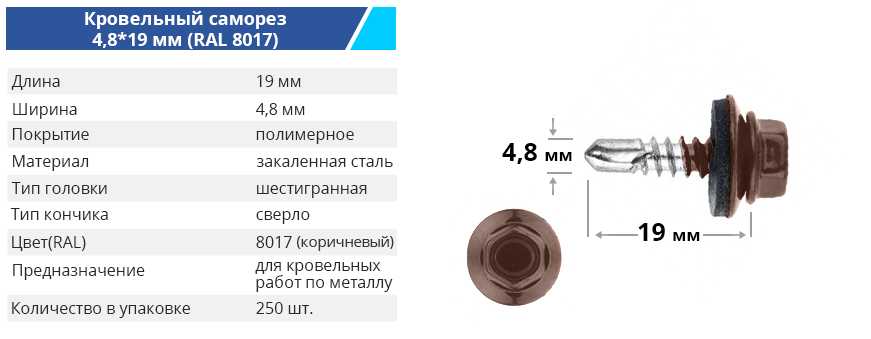

К кровельным относят изделия с широкой шляпкой – прессшайбой, герметизирующей проделанное отверстие. Винты для профиля, использующиеся при монтаже гипсокартонных конструкций, относят к общему назначению. Различные типы предназначены для разных целей.

Рассмотрим основные из них:

• Внутри помещения рекомендуют использовать изделие с прессшайбой;
• Для наружных работ подойдет модификация с шайбой типа EPDM, придающая дополнительные антикоррозионные свойства;
• Профилированный настил и металлочерепица крепятся с помощью крепежа, шляпка которого обработана полимером и имеет запрессованную подушку из искусственного каучука. Такая конструкция позволяет использовать его для наружного монтажа;
• Саморез для профиля выбирается, ориентируясь на толщину последнего.

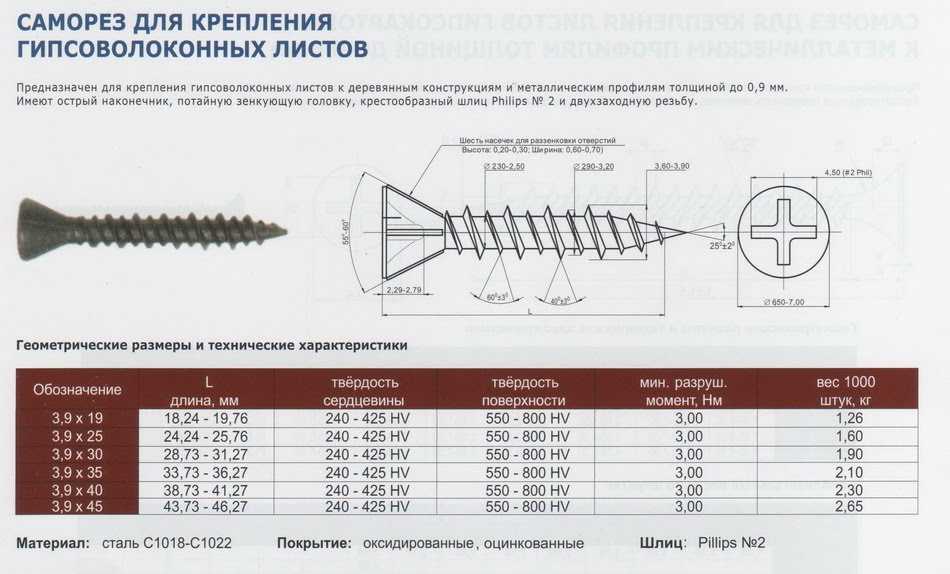

Таблица наиболее распространенных саморезов по металлу с размерами

Как видно из таблицы, типоразмер шурупа-самореза по металлу определяется нагрузкой, которую должно выдерживать соединение, размерами деталей и другими факторами.

Основные размеры саморезов по металлу в таблице:

Саморез по металлу с буром с шестигранной головкой 6,3х25. Саморезы по металлу под ключ со сверлом 6.3*25.

Артикул: 106023107

• Характеристики

Основные размеры

Диаметр шурупа

6.3 мм

Длина шурупа

25 мм

Диаметр головки

13.5 мм

Общая информация

Вид резьбы

частая

Вид головки

шестигранная с прессшайбой

Вид шлица

Hex

Конец шурупа

с буром

Размер шлица

10

Материал шурупа

углеродистая сталь

Покрытие

гальваническое цинкование

Назначение

металл

Производитель

без бренда

Стандарт

DIN 7504 Form K

Другие размеры:

• 3,5х13, DIN 7504 K
• 4,2х13, DIN 7504 K
• 4,2х16, DIN 7504 K
• 4,2х25, DIN 7504 K
• 4,2х45, DIN 7504 K
• 4,8х16, DIN 7504 Form K
• 4,8х19, DIN 7504 Form K
• 4,8х28, DIN 7504 K
• 4,8х32, DIN 7504 Form K
• 4,8х38, DIN 7504 Form K
• 4,8х50, DIN 7504 Form K
• 4,8х65, DIN 7504 K
• 5,5х19, DIN 7504 Form K
• 5,5х25, DIN 7504 Form K
• 5,5х38, DIN 7504 Form K
• 5,5х40, DIN 7504 K
• 5,5х50, DIN 7504 Form K
• 5,5х60, DIN 7504 K
• 5,5х70, DIN 7504 K
• 5,5х110, DIN 7504 K
• 5,5х115, DIN 7504 K
• 6,3х19, DIN 7504 Form K
• 6,3х22, DIN 7504 K
• 6,3х32, DIN 7504 Form K
• 6,3х38, DIN 7504 Form K
• 6,3х45, DIN 7504 K
• 6,3х51, DIN 7504 Form K
• 6,3х60, DIN 7504 Form K
• 6,3х65, DIN 7504 K
• 6,3х115, DIN 7504 K
• 6,3х120, DIN 7504 K
• 6,3х160, DIN 7504 K
• 6,3х190, DIN 7504 K

6,96 за штуку (500 штук в упаковке)

x 500 шт = 3 480,00

Наличие на складе в Санкт-Петербурге

послезавтра, 02. 12.2022

более 11 упаковок

Таблица размеров винтов для листового металла

Шурупы для листового металла использовались с начала 1900-х годов для металлических и неметаллических материалов, слишком тонких для нарезания резьбы. Это многоразовые высокопрочные застежки, которые можно снимать для технического обслуживания и ремонта.

Их часто называют резьбонарезными винтами, потому что они «нарезают» внутреннюю сопрягаемую резьбу, выталкивая материал наружу и внутрь себя, чтобы обеспечить плотную посадку, которая не будет ослабевать. Другие названия, которые вы можете услышать, это самонарезающие винты, самонарезающие винты, резьбонарезные винты и резьбонарезные самонарезающие винты — все это названия винтов для листового металла.

Шурупы для листового металла, в отличие от винтов для нарезки резьбы, не образуют стружки материала, которая может вызвать короткое замыкание, испортить смазку или затруднить механическую работу. Одним из основных применений является удержание крышек и панелей в таком положении, как на оборудовании HVAC, где подрядчики крепят листовой металл. Однако, даже с названием винта для листового металла, вы обнаружите, что они используются в древесине.

Так как их так много, вы можете использовать наше руководство, чтобы найти все размеры винтов для листового металла для наиболее распространенных. К концу у вас будет достаточно информации о винтах и ​​размерах сверл, которые вам могут понадобиться. (Изучите таблицу размеров трубок из нержавеющей стали)

Каковы размеры шурупов для листового металла?

Шурупы для листового металла

9002

Щелевой

Плоская головка
• Крестовой шлиц, черный оксид • Крестовой шлиц, нержавеющая сталь 304 (18-8) • Крестовой шлиц, оцинкованный • Шлиц, нержавеющая сталь 304 (18-8) • Шлиц, оцинкованный
Шестигранная головка
• Шайба с прорезью, острие иглы, оцинкованная • Шайба с прорезью, нержавеющая сталь 18-8 • Шайба с прорезью, оцинкованная • Без прорези, оцинкованная	Острие иглы С прорезью Без прорези
Овальная головка
• Крестовой крест, нержавеющая сталь 304 (18–8) • Крестовой крест, оцинкованный • Шлиц, нержавеющая сталь 304 (18–8) • Шлиц, оцинкованный	Крестовой шлиц 8 8
Частичная головка
• Комбинированный привод, оцинкованный • Крестовой крест, черный оксид • Крестовой крест, нержавеющая сталь 304 (18-8) • Крестовой крест, оцинкованный • Щелевой, нержавеющая сталь 304 (18-8) • Щелевой, цинковый С покрытием • Квадратный хвостовик, оцинкованный	Комбинация Phillips Щелевая Четырехгранник
Круглая головка
• Крестовой крест, оцинкованный • Шлиц, оцинкованный	Крестообразный Щелевой
Самоуплотняющийся
• Нержавеющая сталь 410 • Оцинкованная
Головка фермы
• Крестовой крест, нержавеющая сталь 304 (18–8) • Крестовой крест, оцинкованный • Шлиц, нержавеющая сталь 304 (18–8) • Шлиц, оцинкованный	Крестовой шлиц 8 8

США Диаметры винтов для листового металла

Размер	Диаметр резьбы
	Десятичный	Ближайший дробный
#4	0,112 дюйма	7/64 дюйма
#6	0,138″	9/64″
#8	0,164 дюйма	11/64 дюйма
#10	. 190″	3/16″
#12	0,216 дюйма	7/32″
#14	0,250″	1/4″

Какой размер имеет винт для листового металла № 10?

Truss Head Self Tapping Screws

Nominal Size	A		H		J		T		M		G	N	Отвертка Phillips Размер
	Диаметр головы		Высота головки		Ширина слота		Глубина слота		. Парамеи Recess																				.
									Диаметр		Глубина	Ширина
	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.
4 6 8 10 1/4 5/16 3/8	.257 .321 .384 .448 .573 .698. .448 . .303 .364 .425 .546 .666 .787	.069 .086 102 . .074 .088 103 133 162 . .064 .072 .081	— .050 .058 .068 .087 .106 .124	— .037 . .100	.112 .158 .173 .188 .263 .352 —	.099 145 .160 .175 .250 .339 —	.069 .084 .099 .115 .143 .099 . 027 .029 .030 .033 . 059 —	1 2 2 2 3 4 — 3

Крепежные винты с плоской головкой

9 Размер 2
9 Отвертка Phillips 8

Номинальный размер	A		H		J		T		M		G	N
	Head Dia		Head Size		Width of Slot		Depth of Slot		Dimensions of Recess
									Диаметр		Д	Ш
	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min
2 4 5 6 7* 8 9* 10 12 14* 1/4 5/16 3/8 1/2	. 1728 . 2	.1728 . .252 .279 .305 .332 .358 .385 .438 .491 .507 .635 .762 .875	147 . .437 .452 .568 .685 775	.051 .067 .075 .083 .091 .100 .108 . 191 .230 .223	.040 .055 .062 .069 .076 .084 .091 .098 .112 .127 .131 .165 .200 .198	.031 .039 .043 .048 .048 .043 .048 .048 .043. .075 .075 .084 .094 .106	.023 .031 .035 .039 .039 .045 .039 .039 . .072 .081 .091	.023 .030 .034 .038 .041 .045 .049 .053 .060 .068 .070 .088 .106 .103	. 015 .020 .022 .024 .027 .028. .044 .046 .058 .070 .065	.102 .128 .154 .174 .182 . .365 .393 .424	.089 .115 .141 .161 .169 .176 .245 .191 .255 .270 .270 .352 .380 .411	.063 .089 .086 .106 .1149.08 .128 .086 .106. .171 .171 .216 .245 .276	.017 .018 .027 .029 .030 .031 .034 .038 .030 .031. .061 .065 .069	1 1 2 2 2 2 2 2-3* 3 3 3 4 4 4

Отверстие какого размера нужно просверлить для винта №8 для листового металла?

Поскольку существует широкий ассортимент, может потребоваться целая вечность, чтобы найти размеры головки винта, ширину лыски, количество витков резьбы на дюйм. Не говоря уже о толщине материала, в который можно вкрутить винты.

Лучше сократить объем работы и узнать, какие типы винтов можно использовать, так как это может измениться, если у вас другая толщина шайбы или даже винт с потайной головкой. (Узнайте, как чистить ожерелье из нержавеющей стали)

Различные типы шурупов

Шурупы для дерева

Они прикрепляют товары к деревянному основанию (например, прикрепляют металлические крючки для одежды к деревянной рейке).
Древесина расширяется и сжимается в зависимости от температуры. Итак, шуруп по дереву необходим.

Лучшие шурупы сгибаются перед тем, как треснуть. Поскольку шурупы для дерева могут это сделать, они не используются для листового металла.

Шурупы для листового металла

Обычно они прочнее и долговечнее, чем деревянные. Их можно использовать с материалами, отличными от металла, при условии, что они надежно закреплены после завинчивания.

Часто саморезы; таким образом, отверстие в источнике не требуется. Винты для листового металла бывают разных размеров.

Винт с крестообразным шлицем

Винты с крестообразной головкой для листового металла нельзя заворачивать с помощью традиционной отвертки (плоской). Вместо этого у него крестообразная голова. Большинство головок отверток или наборов отверток включают одну из этих отверток.

Сокращения для винтов

На упаковке многих винтов указаны акронимы и длина винта, диаметр винта/наибольший диаметр и калибр. Они поставляются, чтобы показать повышенную ценность предмета.

• ST-Самонарезы : экономят время, не требуя сверления отверстия.
• TT-Двухзаходная резьба : Винт более надежен, если его вставлять и извлекать быстрее, чем аналогичный винт с одинарной резьбой.
• TFT-Twin с мелкой резьбой : они несколько крупнее, чем винты с немелкой резьбой, что упрощает их установку в отверстие.
• Цинковое покрытие ZP : Защищает от коррозии.
• ZYP-цинк и желтая пассивация : Он имеет два уровня защиты и называется ZYP-Zinc.

Размеры винтов

Выбор правильного размера винтов в метрических или британских единицах может быть сложной задачей, если вы не знакомы с различными размерами винтов на упаковке. В этом проекте используется наша удобная таблица преобразования для преобразования метрических размеров винтов в британские.

Таблица упрощает преобразование метрических размеров винтов в британские. Таким образом, это гарантирует, что вы получите правильные.

Размеры шурупов

Шуруп по дереву измеряется двумя числами: калибром и диаметром. Диаметр увеличивается с номером. Итак, винт на 12 больше, чем на 4,9.0003

Размер дюймового винта не имеет прямого отношения к размеру головки. Однако в некоторых источниках утверждается, что калибр почти вдвое превышает диаметр головки винта калибра 6 и выше.

Обратите внимание, что длина шурупа – это длина, заглубленная в дерево или другой материал, не включая головку высокого шурупа. Длина и калибр определяют размер винта. (Найдите лучшую пилу для резки стали)

Метрические размеры винтов

Метрическая система может ввести в заблуждение тех, кто не знаком с имперской системой или все еще использует ее.

В метрической системе используются миллиметры, а не «измерительная» таблица. Как и в имперской системе, длина выражается в миллиметрах.

Размер калибра случайно совпадает с размером головки винта в миллиметрах. Винт калибра 6 имеет головку шириной около 6 мм.

Соотношение между диаметром (мм), калибром (британским) и размером головки Нигде вы не найдете информации, которая позволила бы вам эффективно ее вычислить. Например, покупка винтов в магазине может не гарантировать правильную головку винта для работы.

Имперский диаметр головки винта (в 16-м дюйме) в два раза больше калибра (имперский). Вы можете оценить размер головки винта и калибр, используя приведенную ниже формулу.

Калибр = (Диаметр головки X 2) – 2. Головка 5/16 x 2 = 10, минус 2 = 8. Калибр 8

Используя приведенную выше формулу, диаметр в мм составляет почти половину калибра. Вы не должны разочаровываться, если не получите его, потому что мало кто о нем знает, не говоря уже о том, чтобы им пользоваться.

Винты с крестообразным шлицем заменяют винты со шлицем; однако винт с крестообразным шлицем может быть либо винтом Super Drive / posidrive, либо винтом Philips.

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
6 мм	150	12 x 6
	130	12 x 5 1/8
	110	12 x 4 3/8
	100	12 x 4
	90	12 x 3 1/2
	80	12 х 3 1/4
	75	12 x 3
	70	12 x 2 3/4
	60	12 x 2 3/8

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
5 мм	100	10 x 4
	90	10 x 3 1/2
	80	10 x 3 1/4
	75	10 x 3
	70	10 x 2 3/4
	60	10 x 2 3/8
	50	10 x 2
	45	10 x 1 3/4
	40	10 x 1 1/2
	35	10 x 1 3/8
	30	10 х 1 ¼
	25	10 x 1

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
4,5 мм	75	9 x 3
	70	9 x 2 3/4
	60	9 x 2 3/8
	50	9 х 2
	45	9 x 1 3/4
	40	9 x 1 1/2
	35	9 x 1 3/8
	30	9 x 1 1/4
	25	9 x 1

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
4 мм	70	8 x 2 3/4
	60	8 x 2 3/8
	50	8 x 2
	45	8 x 1 3/4
	40	8 x 1 1/2
	30	8 x 1 1/4
	25	8 x 1
	20	8 x 3/4
	16	8 х 5/8
	12	8 x 1/2

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
3,5 мм	40	6 x 1 ½
	30	6 x 1 ¼
	25	6 x 1
	20	6 x ¾
	16	6 x 5/8

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
3 мм	40	4 x 1 1/2
	30	4 x 1 1/4
	25	4 x 1
	20	4 x ¾
	16	4 x 5/8
	12	4 x ½

Какого размера винты №14?

Шурупы для листового металла имеют полную резьбу, а не коническую, в отличие от шурупов по дереву с увеличенным шагом резьбы. Резьбы и типы каждой точки обозначены буквой или цифрой.

Они имеют меньший шаг, чем оригинальные винты типа А (резьба расположена ближе друг к другу). Хотя тип A устарел, а тип AB является более адаптируемым, тип A по-прежнему доступен сегодня и может предлагаться с другими оговорками. Оба требуют подготовленного отверстия для буравчика. Наконечники Gimlet представляют собой резьбовые конические наконечники с углом при вершине 45 градусов.

Саморезы для листового металла с игольчатым острием могут ввинчиваться без направляющего отверстия. Все типы правосторонние, поэтому устанавливайте и затягивайте винт по часовой стрелке.

Винты для листового металла обычно имеют диаметр от №2 до №14, с головками некоторых конструкций диаметром 5/16″ и 3/8″.

Стандартная длина варьируется от 3/16″ до 3 1/2″. Все другие стили головок винтов из листового металла (шестигранная, плоская, круглая и ферменная) измеряются от нижней части головки до кончика винта.

Они должны быть достаточно длинными, чтобы полностью сформированные нити полностью контактировали со склеиваемыми материалами.

Типы дисков включают:

• Щелевые
• Крестообразный врезной (Phillips)
• Комбинация (шлицевая и Phillips)
• Шестигранник (с прорезями и без прорезей)
• Квадрат утопленный.

Используйте винты с потайной головкой для листового металла с механическими отвертками (крестообразный, шестигранный и квадратный) (квадратный хвостовик более устойчив к выворачиванию, чем крестовой). Поскольку шестигранные головки отворачиваются снаружи, можно применять более высокий крутящий момент, не влияя на эксцентрик.

Стандартные головки включают:

• Плоские (потайные),
• Шестигранник и шестигранная шайба
• Овальный (потайной),
• Чаша, круглая и ферменная с углом наклона головки 82° для плоских и овальных головок.

Самоуплотняющиеся винты для листового металла с шестигранной головкой содержат приклеенную уплотнительную шайбу для герметичного крепления металлических крыш и стеновых панелей к дереву.

Большинство саморезов изготовлены из закаленной углеродистой стали; однако нержавеющая сталь также доступна.

Отверстия меньшего размера требуют большего крутящего момента и могут сорвать винт, тогда как отверстия большего размера могут сорвать резьбу или вырвать винт.

Для определения размера перфорированных и просверленных/перфорированных отверстий в листовой стали, алюминии и отливках используйте наши справочные таблицы: Размеры отверстий для самонарезающих винтов типа A и Размеры отверстий для самонарезающих винтов типа AB и B.

Для установки плоских или овальных головок в древесину используйте зенкер 82° для создания углубления с потайной головкой. Чтобы обеспечить равномерную опорную поверхность, диаметр корпуса зенковки должен быть равен или больше диаметра головки. (Узнайте, как вкручивать шурупы в бетон)

При работе с мягкими материалами используйте плоскую шайбу большей ширины, чтобы увеличить опорную поверхность головки шурупа.

Кованые винты с плоской головкой для листового металла, особенно с крестообразным шлицем, поставляются в комплекте с цилиндрическими болтами, угловыми распорками, ремонтными пластинами и вспомогательными тягами.

Шурупы для листового металла имеют на 10 % лучшее сопротивление выдергиванию, чем шурупы для дерева того же диаметра и длины резьбы. Сопротивление вытягиванию шурупов из листового металла увеличивается примерно до 16% в более плотной древесине, такой как дуб, и падает примерно до 5% в более легкой древесине, такой как красное дерево.

Винты для листового металла изготовлены из тонких листов податливого материала с подготовленными отверстиями. Для альтернативных применений, требующих самонарезающих винтов, рассмотрите возможность нарезания резьбы, накатывания резьбовых винтов или самонарезающих винтов.

Как выбрать правильные винты для нарезки резьбы

Выберите подходящий размер

Выбор подходящих винтов для листового металла для работы имеет решающее значение, поскольку они будут значительным связующим.

Винты обозначаются тремя цифрами, каждая из которых важна для определения их пригодности для проекта.

Размер

Размер винта определяется пропорциональным числом от 0 до 24, а не его длиной. Винт размера 8 имеет диаметр хвостовика в два раза больше, чем винт размера 4.
Добавьте 0,060 дюйма к размеру винта, чтобы получить фактический диаметр.

Резьба

Шаг резьбы — это количество возможных витков резьбы на дюйм длины винта. Следовательно, количество резьб для винта можно рассчитать, умножив длину (дюймы) на количество резьб.

Длина

Последнее число — это физическая длина винта. Минимум половина длины шурупа должна быть заглублена в соединительный материал.

Размер, число витков и длина заказываются всегда. Итак, обычный винт 8-32 х 1 дюйм. Таким образом, 1-дюймовый винт размера 8 имеет 32 витка резьбы на дюйм.

Выберите материал

Шурупы для листового металла изготавливаются из различных материалов в соответствии с условиями проекта.

Стандартные винты являются самыми дешевыми, но они могут ржаветь или подвергаться коррозии под воздействием влаги. Винты из листового металла из нержавеющей стали и оцинкованные винты дороже, но не подвержены коррозии.

Pick The Head Style

Конструкция головки винта с накатной резьбой защищает скрепляемые материалы. В результате Пан головы поднимаются над водой.

Овальные головки завершают образ. Идеально подходят винты с потайной головкой.

Каждая шестигранная шайба включает водостойкую неопреновую шайбу. Однако чрезмерная затяжка или чрезмерное закручивание винтов могут сорвать головки или повредить материалы.

Разница между направляющими отверстиями и саморезами

Винты из нержавеющей стали являются саморезами. Саморезы имеют зазубренный наконечник, который закручивает шуруп и предотвращает вмятины на тонком металле.

Эти винты просто крепятся к сверлам и закручиваются. Для стандартных винтов требуется пилотное отверстие, чтобы предотвратить разрушение материала.

Размер направляющего сверла зависит от размера шурупа для листового металла.

Направляющие отверстия для винтов размера 4 должны быть размером 3/32, размером 6/64, размером 1/8, размером 10/64, размером 12/32, размером 14-1/4, размером 3/16 дюйма и 5 /16 дюймов.

Полное руководство по размерам шурупов в США. Подробная таблица размеров шурупов

Одним из популярных предметов в сарае для инструментов любого энтузиаста, занимающегося своими руками, являются шурупы. Они бывают разных размеров и форм.

Когда дело доходит до винтов, есть две основные области, в которых люди путаются. Есть шурупы для листового металла и шурупы для дерева. Другой — понимание разницы между метрическими размерами винтов и британскими размерами винтов. Следующая таблица размеров винтов поможет вам понять разницу.

Различные типы винтов США

Прежде чем рассматривать различные размеры винтов США, необходимо понять, какие типы винтов доступны. Ниже приводится разбивка трех основных типов винтов США, которые вы можете найти:

Шурупы для дерева

Они предназначены для соединения предметов с деревянным основанием (например, крепления металлических крючков для одежды к деревянной рейке).

Древесина расширяется и сжимается в зависимости от температуры окружающей среды. Это означает, что для работы с деревом требуется специальный винт.

Лучшим вариантом являются винты, которые сгибаются перед тем, как защелкнуться. Шурупы по дереву обладают этой способностью, и поэтому они не используются для листового металла. Шурупы бывают разных размеров, которые указаны в таблицах, приведенных далее в этом руководстве.

Шурупы для листового металла

Как правило, они прочнее и прочнее, чем их деревянные аналоги. Их можно использовать в других материалах, кроме металла, так как после прикручивания они остаются строго на месте.

Часто они являются саморезами, что означает, что не всегда требуется просверливание отверстия в источнике перед их вставкой. Винты для листового металла бывают разных размеров и стилей.

Винт с крестообразным шлицем

Традиционная («плоская») отвертка не может использоваться для винтов с крестообразным шлицем для листового металла. Это винт с крестообразной головкой (см. изображение). Большинство наборов головок отверток или отверток имеют по крайней мере один из этих типов отверток.

Сокращения винтов

В дополнение к длине винта, диаметру винта/наибольшему диаметру и калибру, упаковка многих винтов содержит сокращения. Они даны, чтобы показать добавленную стоимость предмета, который вы покупаете.

Следующим шагом будет понимание популярных сокращений винтов. Эта информация поможет вам лучше понять винты и их размеры:

• ST- Саморезы: не требуют сверления отверстия и экономят время.
• TT-двойная резьба: как правило, более безопасно, если винт можно установить и снять быстрее, чем эквивалент с одной резьбой, что означает две резьбы.
• TFT-Twin с мелкой резьбой: они немного менее грубые, чем винты с немелкой резьбой, и поэтому могут немного легче вставляться в просверленное отверстие.
• Цинковое покрытие ZP: обеспечивает защитный слой от коррозии.
• ZYP-цинк и желтая пассивность: они названы в честь их желтого покрытия и имеют два уровня защиты.

Понимание размеров винтов

Если вы не знакомы с несколькими размерами винтов, указанными на упаковке, определение правильного размера винта может быть затруднено как в метрической, так и в британской системе мер. Обычно в этом проекте мы имеем дело с винтами разных размеров и преобразованием из метрических в британские размеры, используя нашу удобную таблицу преобразования.

Таблица помогает легко преобразовать метрические размеры винтов в британские и наоборот. Таким образом, он гарантирует, что вы получите правильные.

Дюймовые и метрические размеры винтов

Многие компании помещают дюймовые и метрические размеры в одну коробку с винтами, что очень удобно. Однако при покупке в Интернете в Соединенных Штатах большинство розничных продавцов этого не делают. Основная причина в том, что название продукта становится слишком длинным и громоздким, что означает, что что-то должно быть удалено.

Поэтому важно знать разницу между ними. Это гарантирует, что вы минимизируете или избежите получения неправильных размеров.

Пояснения к британским размерам шурупов

Размер шурупа по дереву определяется двумя различными числами, первое — калибр шурупа, то есть диаметр. Это означает, что чем больше число, тем больше диаметр. Следовательно, винт номер 12 больше, чем винт номер 4.

Важно отметить, что нет прямой зависимости между калибром дюймового винта и размером его головки. Хотя некоторые источники могут заставить вас поверить, что именно так рассчитывается калибр, это случайно, что от калибра винта 6 и выше калибр почти вдвое больше диаметра головки.

Важно еще раз отметить, что данная длина для шурупа — это длина, которая заглублена в дерево или любой другой материал, за исключением головки поднятого шурупа. Размер винта определяется длиной и калибром.

Пояснение к метрическим размерам винтов

Несмотря на то, что метрическая система немного проста для понимания для неквалифицированного, она может быть немного сложной, если вы не знакомы с ней или все еще работаете с британской.

В метрической системе используется диаметр в миллиметрах вместо таблицы «калибров». Так же, как и в имперской системе, длина измеряется в миллиметрах.

По совпадению размер калибра примерно равен размеру головки винта в миллиметрах. Винт калибра 6 будет иметь головку шириной почти 6 мм.

Соотношение между диаметром (метрическая система в мм), манометром (имперская система) и размером головки является сложной. Нигде вы не найдете информацию, которая может гарантировать, что вы сможете вычислить это эффективно. Это может быть причиной того, что профессионалы предпочитают покупать винты лично, чтобы убедиться, что они получат правильную головку винта.

Имперский диаметр (в 16-й части дюйма) головки винта в два раза превышает калибр (британский). Приведенную ниже формулу можно использовать для расчета приблизительного размера головки винта и калибра.

Калибр = (диаметр головки в шестнадцатых долях дюйма X 2 ) – 2. Напр. 5/16 головы, умноженной на два, равно 10, минус два равно 8. Калибр равен 8.

Приведенная выше формула означает, что для имперского калибра диаметр в миллиметрах составляет почти половину калибра. Вы не должны разочаровываться, если не будете следовать этому, поскольку не многие люди знают об указанных отношениях, не говоря уже об их использовании.

Поскольку винты со шлицем устарели, теперь их заменяют винты с крестообразным шлицем, но важно отметить, что винт с крестообразным шлицем может быть либо винтом superdrive/pozidrive, либо винтом Philips.

Таблица пересчета для дюймовых винтов с метрической резьбой

Винты и болты к ним

Приведенную ниже таблицу можно использовать для согласования размеров винтов с британскими и метрическими размерами. Следует отметить, что преобразование не является точным, поэтому допускаются погрешности.

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x Длина
6 мм	150	12 х 6
	130	12 х 5 1/8
	110	12 х 4 3/8
	100	12 х 4
	90	12 х 3 1/2
	80	12 х 3 1/4
	75	12 х 3
	70	12 х 2 3/4
	60	12 х 2 3/8

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
5 мм	100	10 х 4
	90	10 х 3 1/2
	80	10 х 3 1/4
	75	10 х 3
	70	10 х 2 3/4
	60	10 х 2 3/8
	50	10 х 2
	45	10 х 1 3/4
	40	10 х 1 1/2
	35	10 х 1 3/8
	30	10 х 1 ¼
	25	10 х 1

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
4,5 мм	75	9 х 3
	70	9 х 2 3/4
	60	9 х 2 3/8
	50	9 х 2
	45	9 х 1 3/4
	40	9 х 1 1/2
	35	9 х 1 3/8
	30	9 х 1 1/4
	25	9 х 1

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
4 мм	70	8 х 2 3/4
	60	8 х 2 3/8
	50	8 х 2
	45	8 х 1 3/4
	40	8 х 1 1/2
	30	8 х 1 1/4
	25	8 х 1
	20	8 х 3/4
	16	8 х 5/8
	12	8 х 1/2

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
3,5 мм	40	6 х 1 ½
	30	6 х 1 ¼
	25	6 х 1
	20	6 x ¾
	16	6 х 5/8
	16	6 х 5/8

Диаметр (мм)	Длина (мм)	Ближайший британский размер Калибр x длина
3 мм	40	4 х 1 1/2
	30	4 х 1 1/4
	25	4 х 1
	20	4 x ¾
	16	4 х 5/8
	12	4 x ½

Изображение типичного винта superdrive/prodive.

Вы также можете использовать приведенную ниже таблицу, чтобы найти метрический размер винта из британского измерения. Добавлены размеры дюбелей и направляющих отверстий.

Манометр	Метрический диаметр (мм)	Размер направляющего отверстия (мм)	Заглушка для каменной кладки	Размер отверстия для дюбеля (мм)
14	6,5	4	Синий	10
12	5,5	3,5	Коричневый	7
10	5	3	Коричневый	7
8	4	2,5	Красный (или коричневый)	6 (или 7)
6	3,5	2	Красный	6
4	3	1,5	Желтый	5
3	2,5	1	Желтый	5

Таблица для приведенной выше таблицы:

Рис. 1.: Таблица для имперских измерений. Ось X — размер калибра. Ось Y измеряется в миллиметрах.

Размеры ключа или гаечного ключа

В таблице ниже показаны распространенные размеры резьбы и соответствующие им размеры ключа или гаечного ключа. Для винтов с шестигранной головкой, таких как винты с квадратной головкой, размер указывается в метрических единицах ISO, т. е. число, начинающееся с «M». Цифры используются для описания резьбы и соотнесения ее с размером гаечного ключа, который будет использоваться на ней.

	Размер ключа (мм)
М64	95
М56	85
М48	75
М42	65
М36	55
М30	46
M24	36
М20	30
М16	24
M12	19
М10	17
М8	13
М6	10
М5	8
М4	7
М3	5,5
М2,5	5
М2	4
М1,6	3,2

Таблица для приведенных выше данных

Где найти профессионалов

Если вам нужна профессиональная помощь в вашем проекте улучшения дома, используйте этот ресурс, чтобы найти лучших квалифицированных специалистов в вашем районе:

• Главная Подрядчики по благоустройству

Часто задаваемые вопросы

Как узнать, какой размер винта лучше всего подходит для моих нужд?

Метод проб и ошибок! Вам нужно будет оценить, какой размер лучше всего подходит для вашего проекта, попробовав различные размеры, начиная с самого длинного.

Важен ли размер крепежного винта?

Да! Крепежный винт, который слишком длинный или слишком маленький для вашей задачи, вообще бесполезен, так как может быть опасен. Не отрезайте конец винта, если он не исчезает полностью в источнике, оставляя возможность затягивания. Используйте альтернативу с меньшей длиной после удаления соответствующего крепежного винта.

Можно ли использовать шурупы для листового металла в древесине?

Из-за гибкости шурупа для дерева он может быть прочнее на древесине. Тем не менее, он может в конечном итоге сломаться, если температура окружающей среды резко изменится.

Можно ли использовать шурупы для дерева в листовом металле?

Нет! Всегда используйте шуруп для листового металла, потому что прочность на растяжение шурупа для дерева не может сравниться.

Можно ли использовать один и тот же тип винтов снаружи и внутри помещений?

Если вы планируете использовать винты на открытом воздухе, ищите такой же винт с маркировкой «Внешний вид». Они не будут подвергаться коррозии или ржавчине так быстро под дождем, потому что имеют дополнительную защиту от непогоды.

Нужна ли мне отвертка, если у меня есть саморез?

Желательно иметь его под рукой, потому что это зависит от того, во что вы вкручиваете шуруп.

Как ослабить/затянуть винт?

Поверните винт против часовой стрелки, чтобы ослабить его, и по часовой стрелке, чтобы затянуть.

Насколько должен быть затянут винт?

Убедитесь, что винт закручен как можно туже, потому что ослабление винта может привести к ослаблению соединения.

Что происходит, когда мой винт не затягивается?

Попробуйте добавить немного клея, если вы вкручиваете шурупы в древесину и знаете, что у вас правильный стиль и размер.

Существует ли формула соответствия размеров винтов и сверл?

Это зависит от того, будете ли вы сверлить мягкую или твердую древесину, или вам потребуется использовать дюбели в фундаментной части вашего дома.
