Отличия саморезов и шурупов
ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.
Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:
- принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
-
использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.
В результате существенно расширились функциональные возможности этих изделий:
- стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
- расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.
Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.
Основные конструктивные элементы шурупов или саморезов это:
- головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
- шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
- стержень с резьбой;
-
конец.
Основные типы головок саморезов и шурупов
Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:
- шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
- полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
- цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
- потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
- потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
- полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
- потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;- плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
- в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
- в виде стержня с метрической резьбой, выступающим за плоскость установки.
Основные типы шлицов саморезов
Существуют следующие типы шлицов саморезов:
- прямой, наиболее традиционен, но в последнее время применяется все реже;
- крестообразный Ph или H (Рhillips) вытеснил прямой шлиц и значительно ускорил процесс завинчивания;
- крестообразный Pz или Z (Рozidrive) благодаря меньшему углу при вершине и усовершенствованной форме внутреннего углубления способен передать больший крутящий момент без срыва инструмента;
- звездообразный Torx допускает еще большие усилия, но менее удобен из-за сложной формы инструмента;
- внутренний шестигранник, употребляется ограниченно, в частности при сборке мебели на стяжках (т. н. «Confirmat»).
н. «Confirmat»).
Основные размеры шлицов саморезов Phillips, Pozidrive, TORX
Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:
- шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
- шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
- шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.
Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.
Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)
Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита.
В противном случае возможен быстрый износ или даже разрушение элементов привода.
Основные типы резьбы саморезов
В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:
- диаметр;
- шаг;
- количество заходов.
Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.
Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.
Современные саморезы изготавливаются с углом α=45º и меньше.
Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

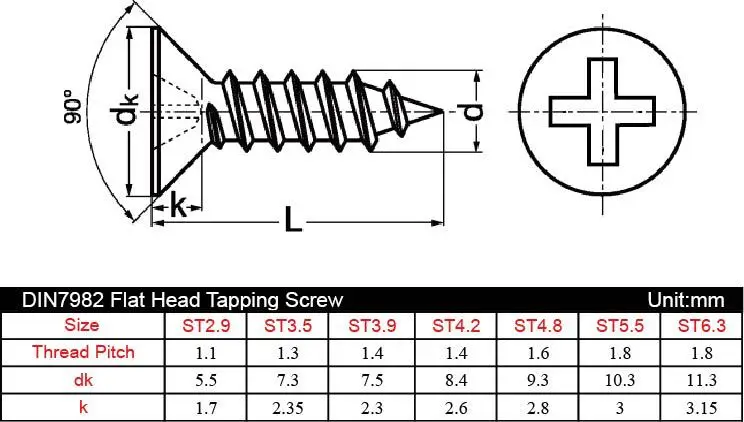

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.
Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.
Основные типы концов саморезов
В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.
У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.
У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.
Для повышения самонарезающих свойств применяются специальные конструкции конца.
Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез.
Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.
Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.
Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности.
Размеры саморезов и шурупов

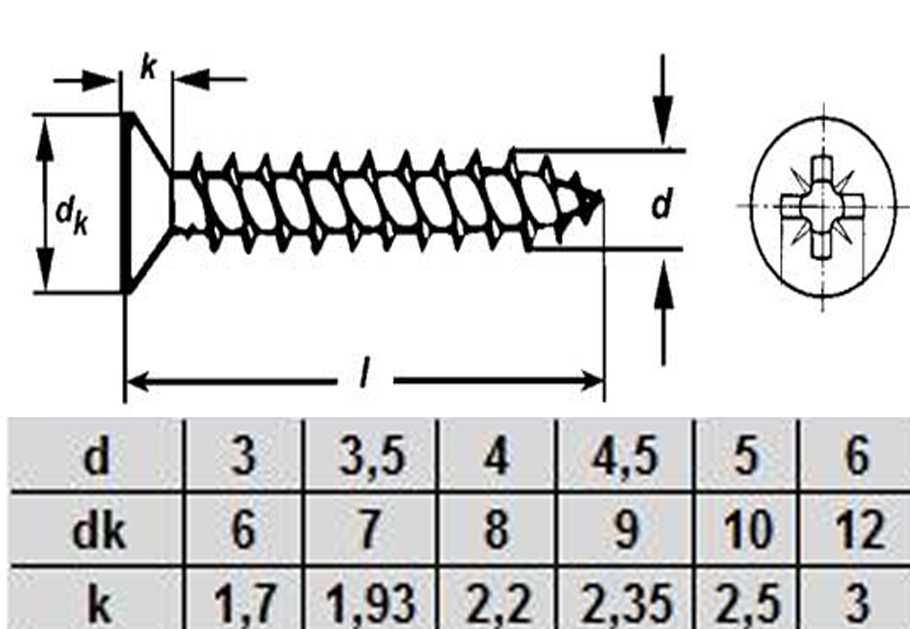

Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.
Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.
Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает.
И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.
Размеры и вес саморезов
Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез. Когда такое невозможно, стоит разобраться в существующих стандартах.
Как определяется размер для саморезов?
Характеризуется размер двумя параметрам – длиной и диаметром.
Есть стандартизированная линейка длины саморезов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.
Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.
Саморез Гипсокартон-Дерево (по дереву)
Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Купить оптом саморезы по дереву можно в разных упаковках и фасовках. Выберите необходимую Вам позицию с помощью фильтра параметров: размер крепежа и вид упаковки.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба
Показать все.
..
Открыть калькулятор веса
Саморез Гипсокартон-Дерево желтый цинк
Саморезы ГД — крепеж оптимальный по цене-качеству для скрепления листов гипсокартона к деревянному настилу. Саморезы ГД также можно применять для соединения легких конструкций к деревянному основанию. Цена за одно изделие продиктована низкой стоимостью сырья, из которого производят саморезы.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / желтые по дереву / крупная резьба
Показать все…
Саморез Гипсокартон-Металл (по металлу)
Саморезы гипсокартон-металл ГМ применяют для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.
Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу
Показать все.
..
Открыть калькулятор веса
Саморез Металл-Металл с прессшайбой
Саморезы с прессшайбой острые используют для крепления тонколистовых элементов. Чаще это фиксация металл профилей до 0,9 мм к деревянным каркасам.
Саморезы ПШ относятся к типу крепежа, который продается в больших объемах, поэтому на сайте представлена широкая размерная линейка в нескольких видах упаковок. Купить саморезы с прессшайбой оптом можно в коробах по 2-10 тыс.шт изделий, больших и средних пластиковых контейнерах и подвесах по 5-22 самореза. Все упаковки имеют свою кратность заказа.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / саморез МЦП
Показать все…
Открыть калькулятор веса
Саморез Металл-Металл с прессшайбой сверло
Саморезы металл-металл с прессшайбой сверло предназначены для монтажа элементов из тонколистовой стали толщиной до 2 мм без предварительного сверления.
Саморезы с прессшайбой сверло продаются в размерах от 4,2х13 до 4,2х75 и следующих упаковках: пром короб, прозрачные пластиковые контейнеры крупной и средней фасовки и подвесы для штучной продажи метизов.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром / саморез МЦСП
Показать все…
Открыть калькулятор веса
Саморез кровельный

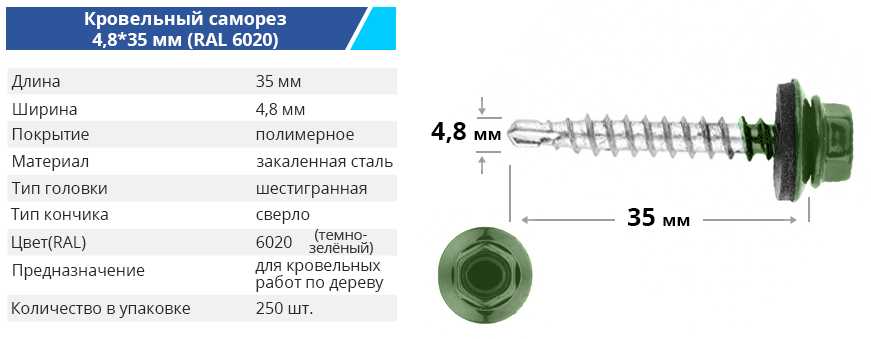

Саморезы кровельные предназначены для крепления тонколистовых металлических материалов к деревянным обрешеткам или металлическим каркасам. Комплектация шайбы идет с резиновой прокладкой EPDM. Саморезы кровельные продаются в широком ассортименте оптом и в розницу. Вы можете подобрать размер, цвет окрашивания головки и вид фасовки по своим требованиям.
Показать все…
Открыть калькулятор веса
Саморез ПШ окрашенный
Саморезы с прессшайбой окрашенные применяют для монтажа тонколистовых элементов к деревянным конструкциям. Тарельчатые головки готовых оцинкованных изделий окрашивают в цвета каталога RAL, которые также применяют при нанесении цвета на профлисты из металла.
Палитра для металлопрофилей ограничена согласно принятому в строительстве перечню.
Основными являются RAL 3005 (красное вино), RAL 6005 (зеленый мох), RAL 8017 (шоколад) и RAL 5005 (ярко-синий). В ГОСКРЕП Вы можете купить саморезы с прессшайбой: Вам на выбор будет представлено 66 вариантов цвета.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба
Саморез ПШ сверло окрашенный
Саморезы с прессшайбой сверло окрашенные применяют для скрепления конструкций из листового железа толщиной до 2 мм к деревянной поверхности: облицовка фасадов сооружений профнастилом, монтаж кровли, установка ограждений.
Применение окрашенного металломатериала влечет за собой использование крепежных изделий, которые или после установки окрашивают в аналогичных цвет, или изначально приобретают в соответствии с основным цветом.
Саморез для сэндвич-панелей
Саморезы для сэндвич панелей имеют прямое назначение, исходящие из наименования крепежа: крепление сэндвич панелей к металлическим несущим конструкциям.
Чаще это стеновые сэндвич панели.
Купить саморезы для сендвичных панелей можно оптом и в розницу в коробах по 350-800 штук и в прозрачном полиэтиленовом пакете фасовкой по 50 изделий — практичная упаковка для строителей во время монтажа. Для магазинов по продаже строительного крепежа предлагается саморез для сэндвич панелей со штрихкодом на этикетке на каждом изделии — для быстрого учета и продаж розничным покупателям.
Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей
Открыть калькулятор веса
Саморез для ГВЛ
Саморезы двузаходные покупают для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ) к металлическим профилям толщиной до 0,9 мм или соединения плит к деревянной обрешетке без предварительного сверления. Саморезы для ГВЛ выпускают с одним диаметром стержня с резьбой 3,9 мм в нескольких длинах от 19 до 45 мм.
Купить саморезы ГВЛ можно в пром упаковке короб, в крупных контейнерах, расфасованных по 1кг, в средних контейнерах по 80-300 шт зависимости от длины самореза и штучно в пакетиках для метизов.
Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ
Открыть калькулятор веса
Саморез оконный сверло
Саморезы оконные со сверлом в белом и желтом цинке разработаны и производят для монтажа армирующего профиля к ПВХ окнам и для установки фурнитуры к окнам из ПВХ.
В продаже саморезы оконные сверло диаметром резьбы 3,9 мм. Длина крепежа от 13 мм до 38 мм. Купить саморезы оконные потом и в розницу можно в следующих упаковках: короб фасовкой 10-25 тыс.шт, средние прозрачные пластиковые контейнеры фасовкой от 350 до 500 штук изделий и подвесы по 40 саморезов.
Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло
Открыть калькулятор веса
Саморез Металл-Металл Клоп
Саморезы металл-металл размерами 3,5х9,5 и 3,5х11 называют клопами или семечками. Производят их с покрытием фосфат и цинк, чёрного и серебристого цвета соответственно.
Крепеж рекомендуется для крепления листового металла к металлическим каркасам, при установке подвесных потолков, оконных рам.
Купить саморезы клопы по металлу можно в пром упаковке по 20 тыс шт или 1000 шт в коробе, в пластиковых контейнерах среднего размера по 1000 шт и 400 шт
Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп / семечки
Открыть калькулятор веса
ТОП товаров из нашего каталога
Саморезы
Саморез Гипсокартон-Дерево (по дереву)
от 12 р.
за уп.
Подробнее
Саморезы
Саморез Гипсокартон-Металл (по металлу)
от 12.5 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл с прессшайбой
от 13.4 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл с прессшайбой сверло
от 13.
4 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл Клоп
от 26.9 р.
за уп.
Подробнее
Саморезы
Саморез для ГВЛ
от 13.3 р.
за уп.
Подробнее
Саморезы
Саморез для сэндвич-панелей
от 10.7 р.
за уп.
Подробнее
Саморезы
Саморез оконный сверло
от 34.9 р.
за уп.
Подробнее
Саморезы
Саморез кровельный
от 12 р.
за уп.
Подробнее
Саморезы
Саморез ПШ окрашенный
от 30.1 р.
за уп.
Подробнее
Саморезы
Саморез Гипсокартон-Дерево желтый цинк
от 42.5 р.
за уп.
Подробнее
Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.
0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.
Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.
Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:
- размер самореза определяется нагрузкой, которую нужно выдерживать
- в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез
Промышленные самонарезающие винты и таблицы размеров
Самонарезающие винты представляют собой тип самонарезающих винтов, которые включают точки сверления.
В отличие от других саморезов, таких как резьбонарезание и накатка резьбы, саморез не требует предварительно просверленного отверстия. Это связано с тем, что кончик самосверлящего винта имеет острие, похожее на острие сверла, для создания отверстия и сопряжения объектов за одну операцию.
Наши саморезы могут быть адаптированы для вашего применения и отрасли. Пожалуйста, ознакомьтесь и загрузите приведенные ниже таблицы размеров саморезов.
