Размеры щебня по фракциям в таблице: таблица какие бывают, какой нужен для бетона, как обозначается по ГОСТ мелкая обычного гранитного

Содержание

что это значит, ГОСТ, таблица, сколько в кубе тонн мелкого и крупного, какие бываю размеры, виды, маркировка, применение

Щебень представляет фракции строительного материала, обладающий зернистым строением. Для его получения используют неограниченные горные породы, которые подвергают мелкому помолу. Согласно ГОСТу с учетом характерного природного материала в промышленности могут добывать такого вида: известняковый и гранитный. В ходе переработки отходов можно получить вторичный и шлаковый. Все указанные разновидности природного материала активно применяются в области строительства. Рассмотрим таблицы разновидности щебенки.

Содержание

  • 1 Щебень согласно ГОСТу: размер и вес
  • 2 Характеристика и виды
  • 3 Разновидность материала
    • 3.1 Гранит
    • 3.2 Гравий
  • 4 Сфера использования фракции
    • 4.1 Таблица плотности и веса на один куб

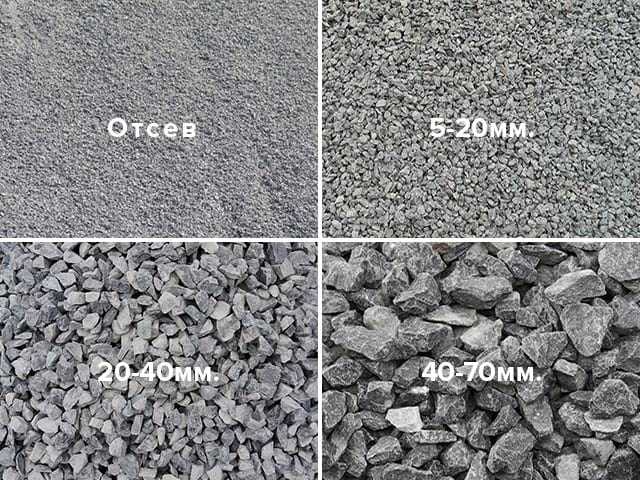

Щебень согласно ГОСТу: размер и вес

Оценку представленному материалу чаще всего дают на основании его фракционного состава. Она предусматривает необходимый диапазон габаритов для отдельных его гранул. Суть таких мероприятий заключается в том, что при использовании специального сита удается просеять щебень.

Гравий и щебень отличия фото и другие данные описаны в статье.

Согласно ГОСТ 7392-85  могут достигать следующих размеров:

  • 3-8 мм;
  • 5-10
  • 10-20
  • 5-20
  • 20-40
  • 25-60
  • 20-70
  • 40-70

Но кроме стандартных размеров щебня могут принимать следующие нестандартные размеры:

  • 10-15 мм;
  • 15-20
  • 80-120
  • 120-150

В области строительства большим спросом стали пользоваться смеси и отсевы щебня с размером фракций 0-20 мм и 0-40 мм. Для отдельного вида материала характерна своя разбивка состава.

О том как использовать щебень для строительных работ гост 8267 93 можно узнать из данной статьи.

На видео – фракции щебня, гост:

Гравий и щебень отличия и другие технические данные описаны в данной статье.

Характеристика и виды

Самыми главными свойствами представленного материала являются следующие:

  1. Лещадность – показатель, который указывает на уровень плоскостности и удлиненности фракции.
  2. Прочность.
  3. Степень радиоактивности.
  4. Стойкость к морозам.

О том какой удельный вес щебня 5 20 можно узнать из  статьи.

Разновидность материала

Теперь рассмотрим разновидности природного материала:

Гранит

Гранитный относится к высокопрочным и морозостойким изделиям. Для него характерна низкая лещадность и малая степень радиоактивности, которая не превышает допустимую норму.

Гравий

Следующий вид щебня – гравийный. По сравнению с предыдущим вариантом показатели прочности у него не такие высокие, но зато он может похвастаться низкой стоимостью и незначительной степенью радиоактивности. Для известнякового материала свойственная низкая прочность, но зато он относится к экологически чистым и дешевым изделиям.

Как определять насыпную плотность щебня можно понять прочитав статью.

Такой показатель, как лещадность считается самым важным при определении качества указанной продукции. Если этот показатель имеет низкий процент, то удается образовать плотную утрамбовку бетонной смеси, что позволяется обеспечить высокие дренирующие качества, необходимые при возведении железных и автодорог.

Узнать какой коэффициент уплотнения щебня можно из данной статьи.

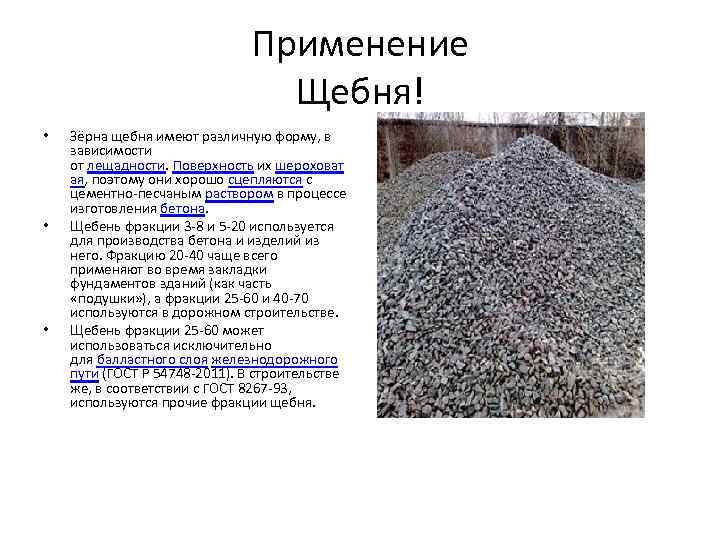

Сфера использования фракции

Рассмотрим области использования такого природного материала, как гранитный, с учетом его фракции:

  1. Мелкая фракция 5-20. На сегодняшний день считается самым востребованным. Его активно задействуют при изготовлении бетона и строительных изделий на основе этого материала. Также без него не обойтись при закладке фундамента, заливки мостового полотна, дорожных покрытий.
  2. Средняя 20-40.Ткой материал активно задействуется при изготовлении бетона и возведении дорожных покрытий, закладке основания для дома жилого или производственного назначения.
  3. Крупная 20-70, 40-70. Этот материал может применяться при изготовлении бетона и конструкций крупного размера. Еще без него невозможно построить дорог, которые сосредоточены в пределах населенных пунктов.

Кроме щебня, полученного из гранита, имеются прочие варианты материала, для каждого из которого характерны свои области использования. Например, гранитная крошка может быть применена при производстве тротуарной плитки, бетонных полов или в качестве отделки интерьеров и фасадов. Такой материал используют при создании спортивных площадок, детских территорий, а еще всем известные уникальные свойства гранитной крошки при борьбе с гололедом.

О том какой вес щебня фракции 20 40 в 1м3 можно узнать из данной статьи.

Следующий вид щебня – гравийный, может похвастаться своими высокими показателями прочности и стойкости к морозам. Применяют его в роли заполнителя бетона и ЖБИ, при обустройстве площадок и дорожек. Такой материал подразделяют по фракциям таким образом: 5-20 мм, 20-40 мм, 40-70 мм.

О том, что такое лещадность щебня можно узнать прочитав данную статью.

Полученный из известняка, считается самым популярным. Его характерной особенностью является низкая цена. В составе материала присутствует карбонат кальция. Он может иметь такой окрас: желтый, красный, бурый. Все зависит от количества примесей в составе.

На видео рассказывается, сколько в кубе щебня тонн, удельный вес:

О том какова пропорция бетона и сколько в нём щебня описывает данная статья.

Такой материал получил активное применение в народном хозяйстве при получении минеральных удобрений, соды. Также его используют, чтобы приготовить портландцемент, очистить свекловичный сок. По стандарту у такого щебня фракции представлены следующим образом: 5-20мм; 20-40мм; 40-70 мм.

Для проведения различных строительных мероприятий необходимо использовать щебень вторичного изготовления. Для этого изделия характерна невысокая цена, однако его качественные характеристики не уступают первичному материалу.

Таблица плотности и веса на один куб

На фото – таблица веса щебня:

Главное, чтобы его фракция была средних размеров и с низким уровнем лещадности. Благодаря таким показателям удается получить прочное сцепление с раствором из бетона. Применение вторичного щебня приводит к снижению стоимости выполняемых строительных мероприятий в 1,5 раза и позволяет решить вопрос относительно утилизации строительных отходов. В области строительства могут быть задействованы отдельные фракции вторичного материала или нефракционное изделие с размером зерен 0-70 мм.

Узнать сколько весит куб щебня можно из данной статьи.

Полезно почитать и о том, какой ГОСТ песка самый качественный.

Полученный из шлака, нашел свое применение в роли заполнителя цементного бетона для теплоизоляции оснований в области строительства дорог, а также во время обустройства асфальтобетонных покрытий. Шлаковый материал может иметь седеющие фракции: 5-10мм, 10-20мм, 20-40 мм, 40-70мм, 70-120

Таблица 1 – Область использования щебня конкретной фракции

Фракция щебняОбласть задействования
5 (3) ÷ 20 мм;Процесс изготовления бетона, бетонных и железобетонных изделий, элементов мостов, плит перекрытий.
20 ÷ 40 мм;40 ÷ 80 (70) мм.Сооружение фундамента, строительство промышленных сооружений, изготовление бетона, бетонных и железобетонных изделий, строительство дорог для езды автомобилей и поездов.
Комбинированное применение нескольких фракций с частицами от 20 до 70 ммВозведение мощных промышленных зданий и сооружений.
70 (80) ÷ 120 мм, 120 ÷ 150, больше 150Возведение мощных фундаментов, зданий промышленного назначения, использование в ландшафтном дизайне: для отделки и декора бассейнов, водоемов.

Щебень – это очень популярный на сегодняшний день строительный материал. Черны щебень и другие его виды активно применяют в различных отраслях строительства. По причине наличия различных фракций этот материал имеет различные показатели прочности и морозостойкости. На основании этого каждый человек сможет подобрать подходящий вид материала для выполнения конкретных задач.

Характеристики щебня строительного — фракции, виды и свойства гравия

Щебень: требования действующего технического регламента

Одним из наиболее востребованных нерудных строительных материалов является щебень, изготовленный из горных пород. Действующий технический регламент — ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ» определяет щебень как неорганический сыпучий материал с зернами величиной более 5 мм, полученный в результате дробления валунов, гравия, горных и попутно добываемых горными предприятиями пород с последующим разделением полученного материала по размерам.

В зависимости от происхождения щебень может быть:

  • гранитным;
  • гравийным;
  • известняковым;
  • вторичным.

В то же время, ГОСТ 8267-93 разделяет щебень не по видам породы, из которой он изготовлен, а предъявляет к нему единые технические требования.

Разделение щебня по фракциям

В результате дробления горных пород образуется щебень различных размеров. Для разделения полученного продукта по размерам используются грохоты с комплексом сит, которые выполняют фракционирование щебня. В соответствии со стандартной градацией по величине зерна выпускается щебень:

  • мелких фракций: 5 — 10 мм; 10 — 15 мм; 10 — 20 мм; 15 — 20 мм, предназначенный для изготовления бетонных смесей, изготовления сборных бетонных и железобетонных конструкций;
  • средней фракции: 20 — 40 мм, применяемый при устройстве насыпей для железных и автомобильных дорог, укладке трамвайных и подкрановых путей, изготовлении бетонных конструкций большого размера;
  • крупной фракции: 40 — 80 мм, служащей для устройства оснований дорог, дренажных засыпок.

Кроме этого, стандарт регламентирует выпуск смеси от 5 до 20 мм, а по договоренности с заказчиком смеси щебня других фракций, а также получение бута — щебня фракций 80 — 120 мм и 120 — 150 мм. Бут используется при устройстве массивных фундаментов, в качестве декоративных элементов в ландшафтном дизайне, для заполнения габионов. Фракция с зернами размером менее 5 мм называется отсевом и используется в производстве сухих смесей, при отделочных и благоустроительных работах.

Характеристики по фракциям
Фракция:5-10 мм5-20 мм5-25 мм10-20 мм20-40 мм20-70 мм25-60 мм40-70 мм
Радиоактивность23,4-233 Бк/кг23,4-265 Бк/кг126 Бк/кг23,4-188 Бк/кг23,4-265 Бк/кг233 Бк/кг126 Бк/кг86,7-233 Бк/кг
ПрочностьМ1200-М1400М800-М1400М100М800М800-М1200от М100от М100М100-М1200
МорозостойкостьF200-F300F150-F300F300F150F200-F300F200F300F300
Лещадность1 группа 1-3 группа4 группа2 группа 1-3 группа2 группа2 группа3 группа
Водопоглощение≤0,34%≤0,26%0,17-0,69%≤0,61%0,24%0,39%≤0,8%≤0,21%
Содержание пылевидных и глинистых частиц≤0,93%≤0,8%≤0,7%≤0,28%≤0,8-0,11%≤0,8%≤0,8%≤0,1-0,2%
Содержание зёрен слабых пород0-0,8%2-3,5%0%1,14%0-14%2,10%0%0%
Насыпная плотность1295-1639 кг/м31400-1639 кг/м31380 кг/м31316 кг/м31270-1576 кг/м31240 кг/м31370 кг/м31270-1540 кг/м3

Дробленые зерна в щебне и их форма

Стандарт регламентирует содержание в щебне не менее 80% от веса дробленых зерен. При этом в зависимости от содержания в нем зерен игольчатой и пластинчатой формы, сказывающихся на степени сцепления зерен друг с другом, ГОСТ 8267-93 выделяет 5 групп щебня:

  1. кубовидный, с показателем лещадности до 10%;
  2. улучшенный дробленый, с количеством зерен пластинчатой и игольчатой формы от 10 до 15%;
  3. обычный, в котором от 15 до 25% пластинчатых и игольчатых зерен;
  4. простой обработки с показателем лещадности от 25 до 35%;
  5. низкосортный состав, где зерен пластинчатой и игольчатой формы до 50%.

Щебень первой и второй групп используется при выполнении ответственных работ и изготовлении конструкций, воспринимающих значительные нагрузки, третьей и четвертой — для слабонагруженных конструкций, засыпок и подготовок, а пятой — при устройстве грунтовых автодорог и возведении временных зданий.

Наименование группыОбозначение группыСодержание пластинчатых и игловатых зёрен, %
Кубовидная1до 10%
Улучшенная2до 15%
Обычная3до 25%
Низкосортный4до 50%

Прочностные характеристики

Для характеристики прочности щебня используется его марка по дробимости. Определяется этот показатель давлением пресса с силой до 200 Кн, на помещенный в стальной стакан щебень стандартной фракции. Полученная смесь просеивается через сито с размером ячеи, соответствующей исходной фракции испытываемого образца. Оставшуюся на сите массу взвешивают и сравнивают с начальной величиной. На основании полученного в результате испытаний величине коэффициента дробимости определяют прочность щебня. В частности, ГОСТ 8267-93 регламентирует:

  • щебень маркой М1000 — М1400 должен иметь коэффициент дробимости более 5%;
  • щебень марки М400 — М800 — должен иметь коэффициент дробимости от 5 до 10%;
  • для остальных марок — не более 15%.

Щебень, используемый для строительства автодорог, характеризуется еще маркой по истираемости.

Допустимый объем слабых зерен в щебне

Действующий технический регламент — ГОСТ 8267-93 содержание слабых зерен в щебне в зависимости от его вида и марки дробимости. Слабыми считаются зерна из состава мерной пробы, высушенные до постоянной массы и разложенные в один слой, расколовшиеся в результате удара под силой собственной тяжести стандартного молотка с высоты 4 мм. Для щебня марок М1000 — М1400 этот показатель не может превышать 5%.

Морозостойкость щебня

Маркам щебня по морозостойкости характеризует его способность сохранять первоначальную массу после определенного количества циклов замораживания и оттаивания. По результатам испытания определяется процент потери массы мерной пробы под воздействием знакопеременных температур. Эта величина не должна превышать 5% для щебня марок по морозостойкости F100 — F400 и 10% для щебня марок F15 и F25.

Содержание в щебне пылевидных и глинистых частиц

Действующий ГОСТ 8267-93 регламентирует максимально допустимое содержание в щебне пылевидных и глинистых (размером менее 0,05 мм) частиц в зависимости от состава и марки щебня по дробимости. При испытаниях мерная пробы испытываемого щебня, помещенная в стандартную емкость, неоднократно заливается водой и перемешивается, а полученная суспензия пропускается через сито с ячейкой 0,063 мм. После того, как вода остается чистой, оставшиеся на сите частицы высушиваются, добавляются к щебню мерной пробы и взвешиваются. Разница между весом в начале испытания и в его конце указывает на массу частиц размером менее 0,063 мм, процентное содержание которых в щебне регламентируется стандартом.

Наличие в составе щебня вредных компонентов и примесей

В соответствии с требованиями ГОСТ 8267-93, щебень должен обладать стойкостью к воздействию окружающей среды, к воздействию щелочей цемента, другим веществам, вызывающим коррозию арматуры в изделиях из железобетона, снижающих долговечность бетона и др.

Отдельно выделяется необходимость радиационно-гигиенической оценки щебня, в зависимости от которой принимаются решения об использовании щебня:

  • при поставке бетона и изготовлении конструкций для жилых и общественных зданий;
  • при возведении промышленных зданий и сооружения, а также устройстве автодорог в городской черте;
  • для прокладки дорог вне населенных пунктов.

Каждая партия щебня должна сопровождаться документом о его качестве с указанием величины удельной эффективной активности естественных радионуклидов.

Применение щебня в зависимости от его происхождения

Показатели природного сырья, используемого при производстве щебня заметно сказываются на характеристиках готового материала:

  • гранитный щебень, обладающий высокой прочностью и минимальным количеством примесей, применяется при изготовлении конструкций, воспринимающих высокие нагрузки, отсыпке железнодорожных насыпей, оснований дорог;
  • гравийный щебень, прочность которого ниже гранитного, обладающий минимальной радиоактивностью, используется в качестве крупного заполнителя бетонной смеси, для устройства основания автомобильных дорог и тротуаров;
  • известняковый щебень, применяется для слабонагруженных железобетонных конструкций, в производстве цемента, в полиграфии и в стекольной промышленности;
  • вторичный щебень, недорогой и обладающий невысокой прочностью, изготовленный из кирпичного лома, демонтированных бетонных и железобетонных конструкций, используемый для засыпок и подготовок.

При необходимости конкретные характеристики щебня оговариваются проектом.

Приемка щебня

Соответствие фактических характеристик щебня, требованиям технического регламента выполняются:

  • каждодневный приемочный контроль с определением зернового состава, наличия пылевидных и глинистых примесей, объем зерен слабых пород, наличия комковой глины;
  • ежедекадная проверка количества зерен пластинчатой и игольчатой формы, а также дробленых зерен;
  • ежеквартальная проверка прочности и насыпной плотности;
  • ежегодная проверка морозостойкости, значения удельной эффективности естественных радионуклидов.

Полученные результаты указываются в паспортах на нерудные стройматериалы.


Рекомендуем прочитать другие статьи по теме:

Как рассчитать плотность щебня?
Что такое плотность щебня, как ее узнать и рассчитать?
Какие виды бывают?
Читать далее

Сколько щебня и песка потребуется на 1 м³ бетона?
Как рассчитать сколько щебня и песка потребуется
для замешивания одного кубометра бетонной смеси.
Читать далее

Виды щебня и особенности разных фракций
На какие группы и типы делится щебень? Как он классифицируется?
Чем отличаются фракции? Ответы на все эти вопросы — в нашей статье.
Читать далее

Насыпная плотность щебня по фракциям
Таблица с данными о насыпной плотности щебня разных фракций.
Полная информация.
Читать далее

Рекомендуем прочитать другие статьи по теме:

Щебень — ВЕСТТ

Компания ВЕСТТ реализует сыпучие материалы (песок, отсев, щебень).

Предприятие имеет комплекс общей площадью 7,1 га. Комплекс расположен на Киевском шоссе с удобной транспортной развязкой.
Имеются железнодорожная ветка и эстакада с пропускной способностью 50-60 вагонов в сутки. Точность отгрузки достигается за счет использования промышленных электронных автовесов.

Инертные заполнители хранятся на территории, где работает современная погрузочно-разгрузочная техника, обеспечивающая своевременную погрузку и разгрузку.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА РАБОТЫ С НАМИ

Точный вес

Для контроля веса мы используем промышленные автовесы

Гибкие условия сотрудничества

Есть удобный способ оплаты, крупный и мелкий опт

Удобное расположение

Есть автомобильный и железнодорожный подъезд к складам

Собственный парк техники

Наша компания имеет собственный парк современной техники

ЦЕНЫ НА ПРОДУКЦИЮ

грн.
Сер. № Имя Характеристики ЕД Цена,
1 Щебень (фракция 5-10 мм) т.р. 420,00 грн
2 Щебень (фракция 5-20 мм) т.р. 420,00 грн
3 Щебень (фракция 20-40 мм) т.р. 420,00 грн
4 Щебень (фракция 10-20 мм) т. р. 420,00 грн



СЕРТИФИКАТЫ КАЧЕСТВА

Цены на щебень за тонну смотрите в таблице выше. Далее мы подробно опишем параметры щебня по его минимальным и максимальным размерам, то есть фракциям.

Кроме того, щебень делится еще на 4 вида в зависимости от исходного материала.

Щебень известняковый. Получается в результате измельчения известняка на мелкие частицы. Есть еще три их подтипа:

  • Предельные размеры мелкой фракции от 5 до 20 мм.
  • Средней фракцией считается фракция 20-40 мм.
  • Крупная фракция будет в пределах от 40 до 70 мм.

Щебень. Используется для изготовления фундамента и железобетона. Щебень делится на 4 вида по размерам фракций:

  • мелкая фракция от 3 до 10 мм
  • Дробь обыкновенная от 5 до 20 мм
  • крупная фракция от 5 до 40 мм
  • полная фракция от 2 до 40 мм

Гранитный щебень . Имеет широкий разброс фракций:

  • 0-5 мм. Такие камни на самом деле не являются щебнем;
  • 0-10 мм;
  • 5-10 мм – наименьший из допустимых на рынке вариантов использования;
  • фракция 5-20 мм применяется при устройстве фундаментов и строительстве мостов;
  • средняя фракция 20-40 мм применяется для изготовления железобетона;
  • для строительства железнодорожных путей используется фракция 25-60 мм;
  • при разработке бетона применяют фракции 20-70мм и 40-70мм.

Щебень шлаковый . Применяется для укрепления оснований и изготовления шлакоблоков. Имеет довольно крупные фракции:

  • фракция 5-10 мм не очень крупная;
  • фракция 10-20 мм называется мелкой;
  • фракция 20-40 мм определяется как средняя;
  • 9фракцию 0003 40-70 мм можно назвать крупной;
  • фракция 70-120 мм самая крупная.
