Размеры шлангов: Как определить диаметр шланга в дюймах — Статьи и обзоры — Экономстрой
Виды садовых шлангов
При выборе поливочного садового шланга важно определиться, для каких целей вы планируете его использовать, а также четко представить себе конфигурацию и размеры системы, частью которой он станет.
- Универсальные из ПВХ
- Армированные для забора воды
- Резиновые
- Рабочая температура
- Диаметр
Изделия из ПВХ
Универсальный и бюджетный вариант — шланг из ПВХ (поливинилхлорида). Он подходит для полива огорода, газона, приусадебной территории, справится с мойкой машины и перекачкой жидкости.
Поливочные шланги из поливинилхлорида хорошо сохраняет форму, стойко переносит колебания температур и имеет длительный срок службы (порой до 10—20 лет). Часто их стенки имеют дополнительный силиконовый слой, который увеличивает способность противостоять избыточному механическому давлению.

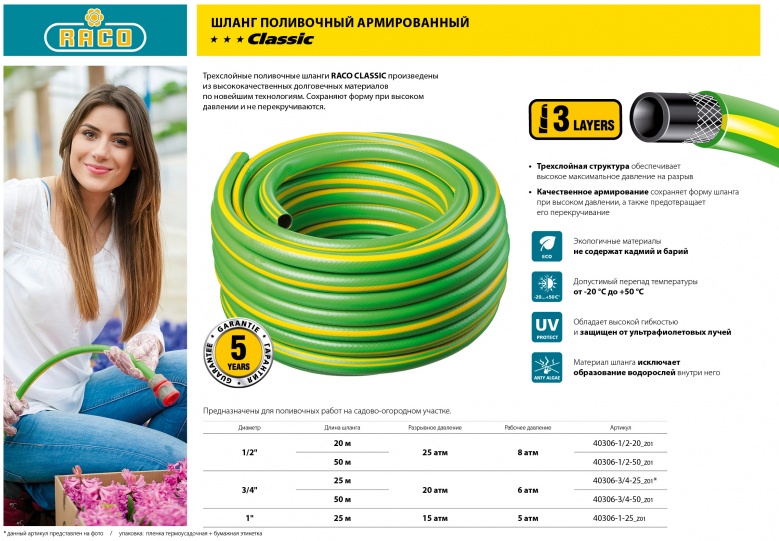

Армированные
Для забора воды из водопровода, подземных источников или открытых водоемов с помощью электронасоса нужно приобретать армированные шланги. Первоначальное давление воды при подаче в систему велико, потому здесь понадобятся повышенная прочность и износостойкость.
При выборе армированного шланга нужно обращать особое внимание на прочность и эластичность внешней стенки изделия. Обязательно уточните у продавца, на какое основание рассчитано использование приобретаемого шланга. Ведь одно дело укладывать его на газонную траву, и совсем другое — тянуть его за собой по каменным плитам или гравию. Качество армирующей оплетки также имеет значение. Петельчатая оплетка считается более прочной, нежели диагональная.
Резиновые
При подаче воды непосредственно к растениям можно обойтись и гибкими резиновыми поливочными шлангами.
Вариант из гофрированного полиэтилена легче по весу, но также недолговечен: он быстро ломается в местах изгиба и может выйти из строя за один сезон. И резиновые, и гофрированные шланги плохо переносят зиму, от мороза становятся хрупкими и легко лопаются, поэтому хранить их нужно в теплоизолированном помещении.
! Дельный совет. Попробуйте изогнуть шланг в магазине до тех пор, пока не образуется залом: чем меньшего диаметра изгиба вам удалось достичь, тем прочнее изделие.
Рабочая температура
Диапазон температур, при которых исправно функционирует большинство садовых шлангов, лежит в пределах от -20°С до +50°С. От этого зависит, сможете ли вы в случае необходимости перекачать воду при заморозках, а также оставить поливочную систему на зиму в неотапливаемом помещении.
Диаметр
Диаметр шланга по традиции считается в дюймах.
Для справки, 1/2”=12,7 мм, 5/8”=16 мм, 3/4″=19 мм.
Выбирая диаметр шланга, необходимо ясно представлять диаметры штуцеров и фитингов в вашей системе. При слишком большом сечении давление в системе по ходу движения воды будет снижаться, и его окажется недостаточно для нормального полива. А чересчур маленькое давление не обеспечит должного напора воды (например, в случае использования дождевателей).
При консультации с продавцом расскажите ему, каковы давление и расход воды при входе в систему (например, на выходном патрубке насоса), а также упомяните, куда конкретно планируется подавать жидкость.
Краткое резюме
- Если вам нужно поливать сад, огород и приусадебный участок — покупайте шланг из ПВХ.
- Если под рукой нет крана, а только подземные источники и открытые водоемы — вам нужен армированный садовый шланг.
- Если хотите просто доставлять воду до растений — сэкономьте и возьмите резиновый шланг. Он прослужит долго, когда не нужно постоянно перетаскивать шланг с места на место.
3 4 дюйма в мм, 1 2 дюйма в мм в сантехнике | Чему равен дюйм
Дюйм – неметрическая единица измерения длины в Англии (имперский), США (международный), Канаде. Обозначается как inch, in или ″ (двойной штрих). В России в дюймах указываются размеры телефонов, планшетов, мониторов телевизоров и прочих гаджетов. Сантехнические фитинги, заглушки, рукава и трубы также имеют дюймовую систему единиц.
Онлайн конвертер Типовые размеры Таблица дюймов 1/8″ 1/4″ 1/2″ 3/4″ 3 8 дюйма в мм
А почему в дюймах?
Дюйм гибкий, т.к. его можно разделить на 18 частей (по сравнению с сантиметром).
1 дюйм совмещает в себе несколько размеров, фактически этот параметр обозначает условный номинальный проход трубы.
Чему равен дюйм?
Дюйм – это сколько? Этот вопрос мы задаем себе, когда наступает время купить комплектующие для отопления, канализации. Для точной стыковки участков потребуется тщательно подобрать размеры.
1 дюйм (inch) равен 25,4 мм
1 дюйм соответствует 2,54 см
1 дюйм = 0,0254 м
Как определить размеры комплектующих для сантехники и водопроводной сети?
- Водопроводные металлические металлопластиковые, полипропиленовые, полимерные и полиэтиленовые ПНД трубы продаются и подбираются по внешнему сечению и соотношению с толщиной стенок.
- Садовые и гидротехнические шланги определяются по внутреннему диаметру (чаще всего это ½ или ¾ дюйма). Связано это с тем, что магистральная труба имеет такой же диаметр. Для подключения к насосу потребуется более 19 мм, 1 дюйм.
- Капельные ленты – имеют обозначение номинального диаметра, который чаще аналогичен внутреннему (25 -200 мм). Капельные трубки маркируются наружным диаметром.
- Чтобы правильно подобрать фитинг для шланга изучайте маркировку на деталях.
Следует запомнить типовые величины диаметров сантехнического оборудования:
- 3/8″ (9,5-10 мм) — подключение европейских смесителей, наливного шланга в европейских унитазах
- 1/2″ (13-14 мм) — смесители и краны, вся бытовая сантехника, трубы в доме (квартире)
- 3 4 дюйма (20 мм) — фитинги, стиральные и посудомоечных машины, трубы до квартиры
- 1″ (25 мм) — фитинги, трубы до небольшого дома
- 1 1/4″ (32 мм) — подводка для смесителей, унитазов, душевых кабин
- 1 1/2″ (40 мм) — сливное отверстие для воды в кухонной мойке
Для того чтобы узнать точные значения 3 4 дюйма, следует обратиться к официальным стандартам.
Например, ГОСТ 18698-79 определяет технические условия на напорные резиновые рукава с текстильным каркасом, применяемые в качестве гибких трубопроводов для подачи жидкостей, пара, газов, сыпучих материалов. ГОСТ 3262-75 «Трубы стальные водогазопроводные» распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы, применяемые для водопроводов и систем отопления.
Калькулятор дюймов
перевод из миллиметров (мм) в дюймы (in):
= дюйм
перевод из дюймов (in) в миллиметры (мм):
Посмотреть шланги промышленного назначения, найти подходящие по диаметру и прочим характеристикам вы сможете в каталоге шлангов и рукавов. Используйте фильтр для подбора товара по необходимым параметрам.
ассенизаторский шланг для пылесосатрубка пвх армированныйгофрированный для бассейна поливочныйсиликоновыйрезиновыйшланг большого диаметра для компрессора БРС соединение Камлок воздуховод для выхлопных газов американкасиликоновая трубка

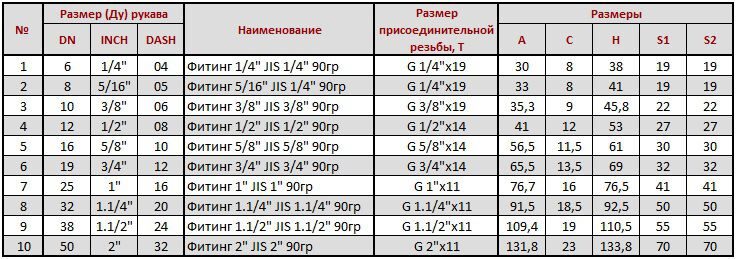

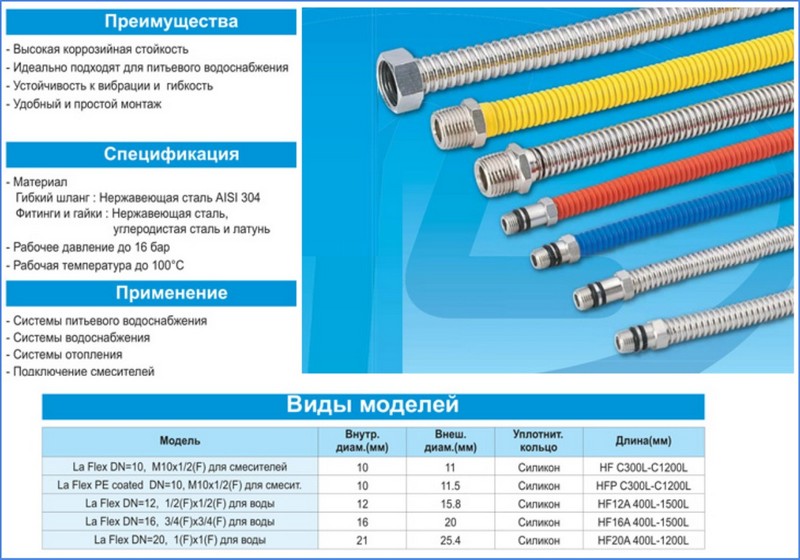

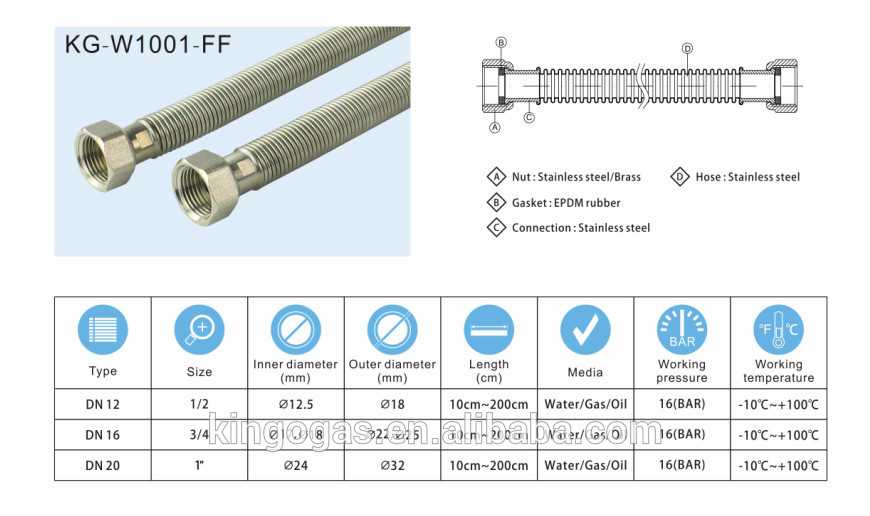

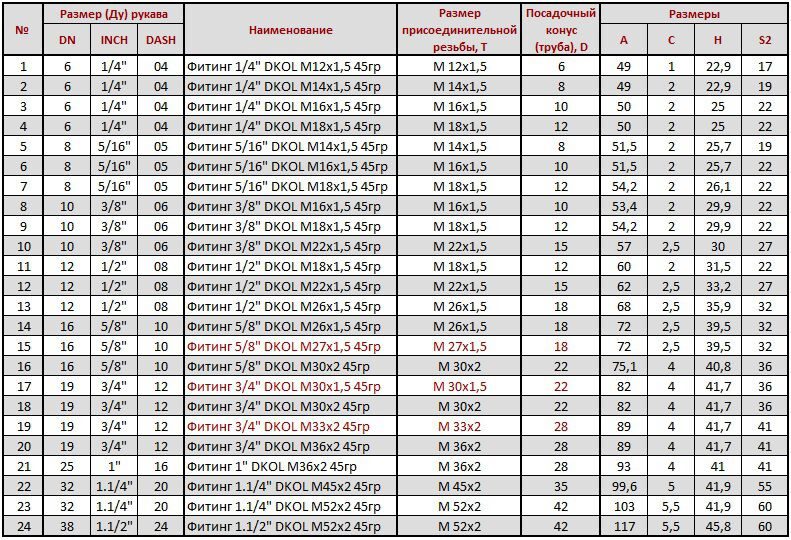

Таблица размеров диаметров шлангов в дюймах и миллиметрах
