Как определить диаметр шланга в дюймах и миллиметрах

Подробности
Опубликовано: 27 сентября 2019
Просмотров: 3971

20180425134107 11972

20180425134107 11972При выборе поливочного шланга часто задают вопрос "Как понять сколько миллиметров в 1/2 дюйма, или 1/4 дюйма?"

Мы решили дать небольшую информацию и рассказать Вам все секреты.

В каких единицах обозначают диаметр шлангов

Диаметр труб и шлангов обозначают в дюймах (1 дюйм = 25,4 мм) или миллиметрах, однако не всегда понятно, наружный это диаметр или внутренний. Это связано с тем, что нет единого стандарта для всей трубопроводной продукции.

Металлические трубы – всегда указывается внутренний диаметр.

Трубы ПНД – всегда указывается наружный диаметр (и SDR – соотношение диаметра к толщине стенки).

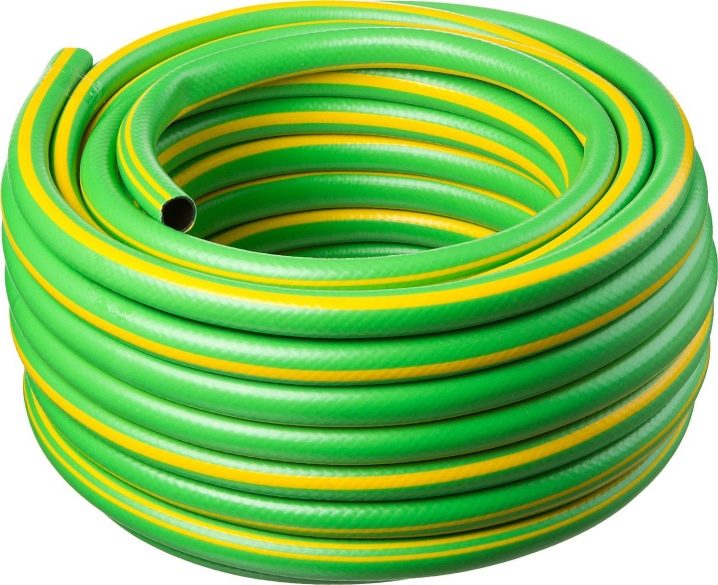

Шланги садовые – в большинстве случаев указывается внутренний диаметр (дюймы и миллиметры).

Капельные ленты - указываемый номинальный диаметр 16 мм (или 17 мм) в большинстве случаев ближе к внутреннему.

Капельные трубки – указывается наружный диаметр (стандартная трубка 16 мм имеет внутренний диаметр 13,8 мм). Таким образом, капельные ленты маркируются как садовые шланги, а капельные трубки - как трубы ПНД.

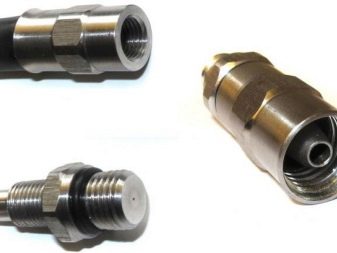

Для штуцеров, на которые одеваются соединяемые шланги, ленты и трубки, указывают наружный диаметр по наибольшей бородке (ершу).

При подборе фитингов для шлангов и

трубок следует иметь ввиду, что:

Диаметры,дюйм Диаметры, мм
1/2 d15
3/4 d20
1′ d25
1’/1/4 d32
1’/1/2 d40
2′ d50
2’/1/2 d65
3′
d89
4′ d100



Таблица диаметров стальных труб

Условный проход трубы (Dy) мм Диаметр резьбы (G), дюйм Наружний диаметр трубы (Dнар),мм
Водогазопроводная труба стальная Бесшовная стальная Полимерная
10 3/8″ 17 16 16
15 1/2″ 21,3 20 20
20 3/4″ 26,8 26 25
25 1″ 33,5 32 32
32 1 1/4″ 42,3 42 40
40 1 1/2″ 48 45 50
50 2″ 60 57 63
65 2 1/2″
75,5
76 75
80 3″ 88,5 89 90
90 3 1/2″ 101,3 102 110
100 4″ 114 108 125
125 5″ 140 133 140
150 6″ 165 159 160

Рукава и шланги. Рукав ГОСТ 18698, ГОСТ 10362, ГОСТ 5398, ГОСТ 9356





РУКАВА НАПОРНЫЕ ГОСТ 18698-79

Напорные рукава с текстильным каркасом, применяемые в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.

   Пример условного обозначения:

  Рукав Б(1)-10-50-64 ГОСТ 18698-79

   Б - рукав класса Б - для бензина,  керосина,

  10 - рабочее давление 10 кг/см (1,0 МПа),

  50 - внутренний  диаметр 50,0 мм,

  64 - наружный диаметр 64,0 мм.


 РУКАВА РЕЗИНОВЫЕ НАПОРНЫЕ С НИТЯНЫМ УСИЛЕНИЕМ НЕАРМИРОВАННЫЕ ГОСТ 10362-76


Рукава резиновые применяются в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов,
топливных масел, щелочей и кислот (для слабых растворов кислот и щелочей с концентрацией до 20%,
кроме азотной).
Пример условного обозначения:
Рукав 12х20 – 1,6 ГОСТ 10362-76
12 – внутренний диаметр 12,0 мм,
20 – наружный диаметр 20,0 мм,
1,6 – рабочее давление 1,6 МПа.





Диаметр (мм)

Давление (МПа)

Длина отрезков
в бухте (м)

Длина
бухты (м)

6 х 14

1.6

≈ от 10 до 40

≈ 40 - 100

8 х 15,5

1.47

≈ от 10 до 40

≈ 40 - 100

10 х 17,5

1.47

≈ от 10 до 40

≈ 40 - 100

12 х 20

1.6

≈ от 10 до 40

≈ 40 - 100

14 х 23

1.6

≈ от 10 до 40

≈ 40 - 100

16 х 25

1.6

≈ от 10 до 40

≈ 40 - 100

18 х 27

1.6

≈ от 10 до 40

≈ 40 - 100

20 х 29

1.6

≈ от 10 до 40

≈ 40 - 100

22 х 30,5

0.62

≈10

≈ 30

25 х 35

1.6

≈10

≈ 30

32 х 43

1.6

≈10

≈ 20

38 х 49

1.6

≈10

≈ 20

40 х 51,5

1.6

≈10

≈ 20

42 х 52

0.3

≈10

≈ 20

50 х 61,5

1.6

≈10

≈ 10

56 х 69

0.98

≈10

≈ 10

60 х 74

1.6

≈10

≈ 10

65 х 77,5

0.29

≈18

≈ 18

70 х 86

0.98

≈10

≈ 10

76 х 91

0.98

≈10

≈ 10; 18

90 х 107

0.98

≈10

≈ 10

100 х 113

0.98

≈10

≈ 10





РУКАВА РЕЗИНОВЫЕ НАПОРНО-ВСАСЫВАЮЩИЕ ГОСТ 5398-76

Рукав резиновый ГОСТ 5398-76 применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе.

Пример условного обозначения:
Рукав  Б–2–38-10У  ГОСТ 5398-76
Б    - рукав класса Б,
2   – группа 2,
38 – внутренний диаметр 38,0 мм,
рабочее давление 1,0 МПа,
У – предназначен для умеренного климата.




РУКАВА РЕЗИНОВЫЕ ДЛЯ ГАЗОВОЙ СВАРКИ И РЕЗКИ МЕТАЛЛОВ ГОСТ 9356-75


Рукава резиновые ГОСТ 9356 применяются для подачи под давлением газов, жидкого топлива, кислорода к приборам для газовой сварки и резки металлов.
 Пример условного обозначения:
Рукав I – 12- 0,63 –У  ГОСТ 9356-75
I    – рукав I класса,
12  - внутренний диаметр 12,0 мм,
0,63 – рабочее давление 0,63 МПа,
У   - предназначен для умеренного климата.

Диаметр (мм)

Давление (МПа)

Класс

Длина (м)
(бухта)

6.3

0.63

I

50

9

0.63

I

50

12

0.63

I

50



6.3

0.63

II

50

9

0.63

II

50

12

0.63

II

50



6.3

2.0

III

50

9

2.0

III

50

12

2.0

III

50

16

2.0

III

50

РУКАВА И МУФТЫ ПРОКЛАДОЧНОЙ КОНСТРУКЦИИ («ДЮРИТ»)  ТУ 005 6016-87



"Дюриты" предназначены в качестве гибких соединительных трубопроводов для гидравлических, воздушных, топливных, масляных и других систем в специальной технике. Все рукава маслобензостойкие.

Пример условного обозначения:
Рукав 40У27-3 ТУ 005 6016-87
40 – рукав конструктивной группы,
У – тип рукава по назначению,
27 – внутренний диаметр 27 мм,
3 – рабочее давление   br />

РУКАВА ВЫСОКОГО ДАВЛЕНИЯ С МЕТАЛЛИЧЕСКИМИ НАВИВКАМИ С ПРИСОЕДИНИТЕЛЬНОЙ АРМАТУРОЙ  ТУ  23.1.40 – 80

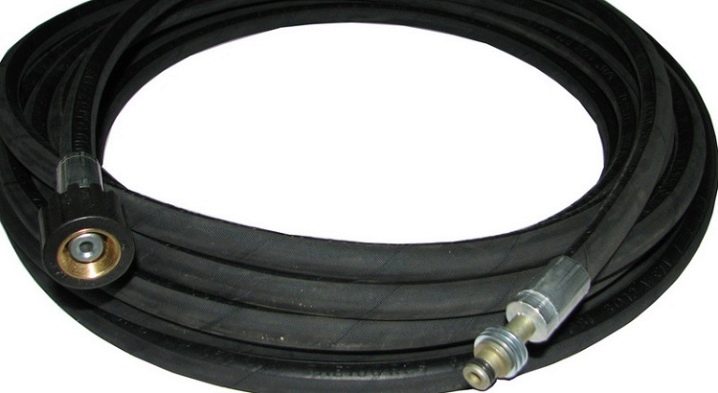

Рукава высокого давления с присоединительной арматурой предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и  сельхозмашин, работоспособны в условиях умеренного и тропического климата.

Пример условного обозначения:
Рукав  08-25-0450 (М16х1,5) ТУ 23.1.40.-80
08 – внутренний диаметр рукава 8,0 мм,
25 – рабочее давление 25 МПа,
0450 – длина рукава 450 мм,
М16х1,5 – присоединительная резьба.

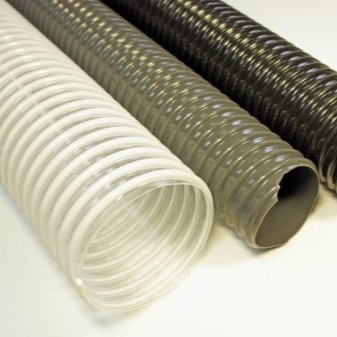

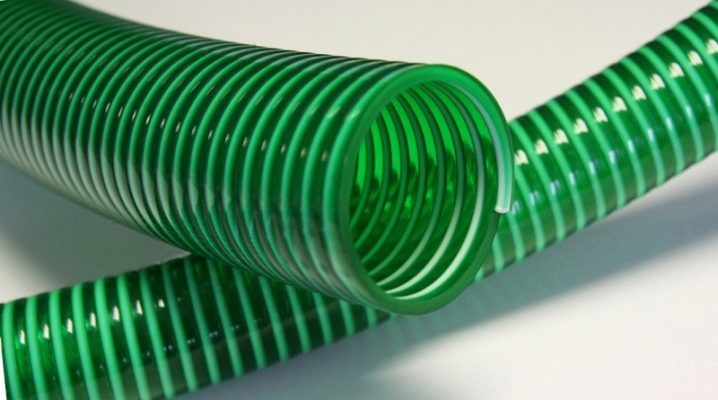

внутренний диаметр прозрачных шлангов 8 мм и 10 мм, 16 мм и 50 мм, выбираем пластиковую гибкую трубу размером 6 мм, 12 мм и 20 мм

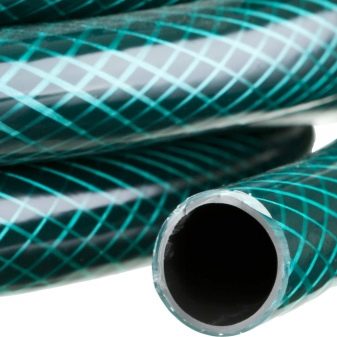

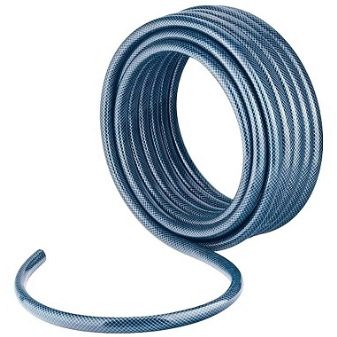

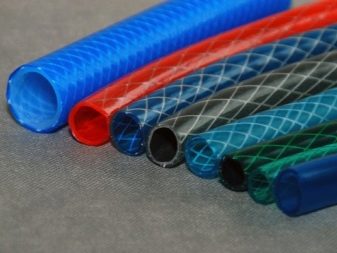

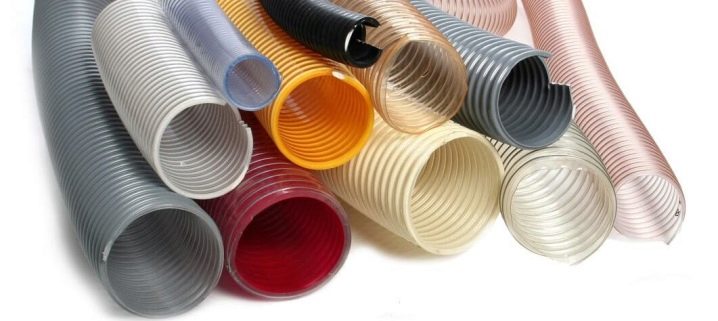

Шланг из поливинилхлорида – это легкая спирально армированная пластиковая прозрачная труба с протяжкой. Имеет широкий диапазон значений диаметра. Применяется для перекачивания технической и питьевой воды, а также сыпучих материалов. В быту трубки из ПВХ используются для осуществления полива и устройства водопроводной линии открытого типа или как часть сельскохозяйственных механизмов. В зависимости от необходимости, шланг может быть гофрированным или рифлёным.

Особенности материала

Поливинилхлорид – материал, обладающий качественными характеристиками, необходимыми для обеспечения бесперебойной работы.

  • Гибкость. Позволяет применять в труднодоступных местах.
  • Упругость. Свойство, препятствующее растрескиванию, изломам.
  • Прочность. Обеспечивает устойчивость к истиранию.
  • Устойчивость к химически агрессивным веществам.
  • Многослойность.
  • Легкость.

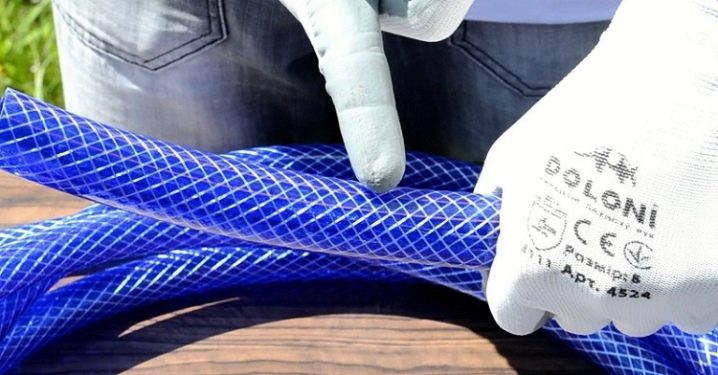

Свойства материала поливинилхлорида, армированного тканевой нитью, позволяют использовать шланги, изготовленные из него, под высоким давлением: до 30 бар. Некоторые рукава оснащены микроотверстиями, которые создают эффект капиллярного полива. Такой подход позволяет экономично расходовать водные ресурсы и соблюдать правила орошения, определяющие порядок ухода за некоторыми растениями.

Перечисленные особенности ставят ПВХ шланги на ступень выше других аналогов и позволяют применять их в промышленных зонах, сельскохозяйственных мероприятиях и бытовых условиях. Одним существенным недостатком этих пластиковых рукавов является их слабая устойчивость к низким температурам. Даже при небольших морозах они затвердевают и теряют эластичность. При более низких температурных показателях возникают изломы в местах изгибов.

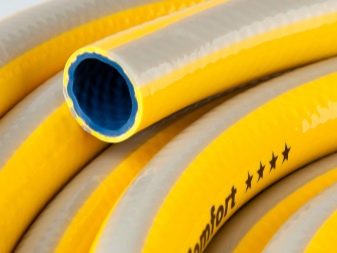

Размеры

К показателям размера относятся следующие параметры:

  • внутренний диаметр;
  • внешний диаметр;
  • толщина стенки;
  • длина.

При выборе ПВХ шланга нужно учитывать соотношение целевых задач, для которых он выбирается с его размерными характеристиками. Для выполнения работ с применением шланга в условиях повышенного внутреннего давления необходимо выбирать его толстостенный эквивалент. Увеличенная толщина стенки позволяет шлангу выдерживать наибольшее давление напора. Тканевое армирование такого рукава должно быть усилено путем увеличения количества спиральных витков нити.

Величина внутреннего диаметра – параметр, который определяет назначение использования. Чем меньше внутренний диаметр и чем больше давление, тем сильнее будет напор и длиннее струя. Больший диаметр (50 мм или 100 мм) обуславливает увеличение объема транспортируемой жидкости, снижая при этом коэффициент напора и длинны струи. Еще одно правило выбора размера – соотношение длинны и диаметра с показателями давления в системе водоснабжения.

Таблица оптимального соотношения диаметра, длины и рабочего давления шланга.

Как выбрать?

Для того чтобы выбрать ПВХ шланг, необходимо точно сформулировать перечень работ, в которых он будет участвовать. Если работы будут проводиться преимущественно на открытом воздухе, шланг должен быть непрозрачным – цветным. Благодаря затемнению солнечные лучи не будут проникать внутрь в полном объеме, что создаст препятствие для прорастания зелени в трубке. Когда шланг приобретается для выполнения внутренних работ, например, в качестве строительного гидроуровня, предпочтение отдается прозрачным наименованиям. Они позволяют наблюдать за движением жидкости. Шланг, применяемый для транспортировки пищевых жидкостей, не должен иметь резкого специфического запаха. Если он присутствует, это может означать, что в жидкость будут попадать вредные химические элементы.

Для выполнения работ в условиях ограниченного доступа с высокой вероятностью возникновения перегибов лучше выбрать шланг гофрированного профиля. Такие трубки обладают поперечными ребрами жесткости, которые препятствуют излому и обуславливают изгибы с меньшей деформацией. Садовые работы требуют от поливочного рукава более гладкой поверхности. Это необходимо для снижения случаев зацепа за ветки кустов, неровности почвы и другие препятствия. Вместе со шлангом стоит сразу выбрать крепежные фитинги. Они предназначаются для его соединения с источником воды, стыковки отдельных отрезков ПВХ трубки и прикрепления поливочных насадок.

Как эксплуатировать?

Правила эксплуатации ПВХ шлангов и некоторых гибких пластиковых трубок сводятся к следующему:

  • соблюдение температурных показателей жидкости и окружающей среды;
  • учет правил хранения в зимнее и летнее время года;
  • контроль показателей деструктивных нагрузок.

Материал ПВХ шлангов реагирует на температурные показатели. На открытом солнце, при температуре свыше 30 градусов он переходит в более мягкое состояние. В такие моменты шланг становится уязвим для внешних повреждений. Поливинилхлорид теряет значительную часть своих полезных свойств из-за частых переходов из обычного состояния в полурасплавленное.

Негативное воздействие на целостность молекулярной структуры стенок шланга оказывает вода, находящаяся в нем во время нагрева. Стенки шланга размягчаются, а вода с повышением температуры расширяется, оказывая давление на рукав изнутри. Такие процессы снижают эксплуатационный ресурс ПВХ трубки.

Температурные показатели, находящиеся ниже нуля, также негативно влияют на поливинилхлорид. Если при понижении температуры в шланге находится вода, то она, превращаясь в лед, может порвать его в нескольких местах. Чтобы избежать описанных выше повреждений шланга, нужно соблюдать правила хранения:

  • не оставлять на открытом солнце или на морозе;
  • всегда сливать оставшуюся воду;
  • аккуратно скручивать шланг, наматывая на какую-либо основу;
  • не допускать нагрузок, которые могут повредить или деформировать изделие;
  • не создавать перегибов и заломов.

Порядок установки и соединения

Шланг необходимо подсоединять к источнику жидкости. Для садового наименования подойдет трубчатый переходник. Это короткий отрезок трубы с двумя диаметрами. С одного края диаметр равен внешнему диаметру трубы источника жидкости, а с другого внутреннему диаметру шланга. На более узком краю находятся риски антискольжения.

Переходник надевается на источник воды, а шланг на переходник. При этом обе точки соприкосновения переходника уплотняются червячными хомутами. Соединение двух отрезков шланга можно осуществить с помощью трубки с внешним диаметром, равным внутреннему диаметру отрезков. Она вставляется в каждый из них наполовину и закрепляется хомутами.

Соблюдение правил выбора и эксплуатации ПВХ шланга позволит ему исправно функционировать на протяжении заявленного производителем периода эксплуатации.

В следующем видео вас ждут обзор и сравнение разных типов шлангов.

Шланг для полива. Как выбрать размер?

Летняя жара и обжигающее солнце никого не щадят, а тем более наши любимые цветы и нежную газонную траву. Если еще недавно можно было обойтись беганьем с лейкой и упованием на освежающий дождь, то сейчас пора брать дело в свои руки и задуматься о покупке садового поливочного шланга. Но перед тем как идти в магазин надо проверить наличие насоса на нашем участке или водопровода. Ознакомьтесь с техническими характеристиками насоса.

Важным показателем для нас является объем подачи воды. Обычно это число колеблется в границах 1,8-3,6 м3/ч (кстати, в большинстве современных насосов имеется регулировка производительности). В любом случае рекомендуется обзавестись гидроаккумулятором, который будет выравнивать давление и позволит увеличить паузы между включениями насоса. При малой производительности гидроаккумулятор обеспечит стабильный выход воды, а при чрезмерно высоких объемах убережет наш насос от излишнего износа. Второй показатель – диаметр выхода. Померять его можно линейкой, штангенциркулем или ниткой. В последнем случае мы вычисляем диаметр через длину окружности по формуле D=P/2π*2, где Р – длина окружности в миллиметрах. Общепринято измерять диаметр в дюймах (“), соотношение миллиметров к дюймам следующее:

1/2″ – 12,7 мм

5/8″ – 15,9 мм

3/4″ – 19,0 мм

1″ – 25,4 мм

1 1/4″ – 31,8 мм.

Далее руководствуемся правилом: диаметр выхода источника воды = диаметр подключаемого шланга. Но чем больше диаметр поливочного шланга, тем выше его стоимость и тем он тяжелее, а таскать бухту шланга по большому участку – дело не из легких. Поэтому целесообразно и более эффективно разделить 1″ на две линии по 12″. И не забываем учитывать еще один важный момент, чем длиннее шланг, тем меньше конечный выход воды (для обывателя это кажется странным, но в этом случае законы гидродинамики работают не в нашу пользу). Следовательно, установив большое количество оросительных элементов на большом удалении от источника воды, ждать интенсивного полива не приходится.

И вот тут мы вспоминаем о производительности насоса. Если она невысока, а на каждом метре шланга мы теряем определенный процент давления, то на выходе мы можем получить слабенькую струйку, которой возможно полить куст с помощью пистолета, а раскрутить роторный ороситель вряд ли удастся. Вот так и задумаешься о покупке нового, более мощного насоса. Но если вопрос дальности не стоит, можно пренебречь правилом равности диаметров и взять шланг 1/2″ при большем диаметре выхода.

И так, с диаметром шланга мы определились. Теперь вопрос метража. Ну, тут понятно, что длина должна быть достаточной для того, чтобы дотянуться до дальнего уголка вашего сада. Но не спешите покупать многометровые бухты. С помощью соединительных муфт можно объединить несколько коротких шлангов в один длинный. Кстати, чаще всего стоимость шланга формируется от цены за метр.  Но, если вы уж решили приобрести пятидесятиметровый шланг, позаботьтесь о его транспортировке. Оптимальным вариантом в этом случае будет катушка или тележка для шланга.

С физическими параметрами вроде разобрались и можно уверенно идти в магазин покупать поливочный шланг. Теперь осталось лишь определиться в разнообразии, которое нам предлагает современный рынок, и подобрать оптимальный для вас шланг.

Оцените статью: Поделитесь с друзьями! Георгины – в хвойных опилках Иссоп лекарственный

 Просмотров: 28 591  Рубрика: Правильный полив

Метки: шланг

выбираем прозрачный шланг с внутренним диаметром 10-12 мм и 16-20 мм, выбор армированного шланга из силикона размером 6 мм, 18 мм и 25 мм

Alt

Область применения силиконовых шлангов с момента их изобретения увеличилась в десятки раз. Их используют в пищевой промышленности, в медицине, в автомобилестроении, в быту, в строительной и других сферах. Разнообразный видовой ассортимент моделей и размеров позволяет выбрать оптимальный вариант: от небольшой трубки для кислородного аквариумного компрессора до шланга слива воды в канализацию.

Особенности

Использование в различных системах силиконовых шлангов позволяет обеспечивать их долгую и бесперебойную работу. Для них характерно несколько важных особенностей.

  1. Эластичность. Благодаря этому показателю силиконовые изделия не подвержены разрушениям от перегибов и скручиваний.
  2. Устойчивость к деформациям. Эта особенность обуславливает продолжительный срок службы силиконовых рукавов.
  3. Нулевая адгезия. Вещества, прогоняемые по шлангу, не налипают на внутренние стенки. Это касается не только крупных частиц, но и микроскопических, таких как вредные бактерии.
  4. Отсутствие необходимости в специальных условиях эксплуатации и лёгкость очистки. Для очищения изделия достаточно промыть его проточной водой и просушить. В медицинских целях трубки стерилизуют.
  5. Широкий диапазон выдерживаемых температур. Силиконовые трубы выдерживают температурный диапазон от -60 до +300 градусов по Цельсию и используются в самых экстремальных условиях.
  6. Силикон не вступает во взаимодействие с другими веществами, такими как: слабые кислоты, щелочи, масла и спирты. Иными словами, он инертен по отношению к агрессивным средам.
  7. Экологическая чистота и гипоаллергенность. Благодаря этим качествам использование силиконовых шлангов абсолютно безвредно не только в технических целях, но и в пищевой промышленности, в медицине.
  8. Отсутствие запаха. Силиконовые трубы не имеют запаха и не впитывают в себя ароматы транспортируемых веществ.

Разновидности и их размеры

Силиконовые трубки могут быть неармированные и армированные. Неармированные прозрачные силиконовые шланги используются в пищевой промышленности, в медицине и в быту.

Alt

По размерным характеристикам их можно поделить на группы.

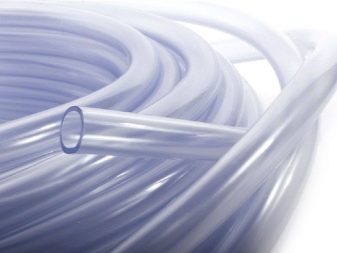

  • Трубки. Представляют собой прозрачные гибкие шланги, которые различаются внутренним диаметром трубы и толщиной стенок. К примеру, модели с диаметром 25 мм имеют толщину стенок 3 мм, трубки диаметром 20, 18, 16 мм – 2 мм, а изделия диаметром 14 мм – 1,5 мм. Самые тонкие стенки у трубок малого диаметра: 12, 10, 9, 8, 6, 5, 4, 3 и 2 мм, а толщина их стенок – 1 мм. Такие трубки предназначены для подачи различных жидкостей, воздуха и газа.
Alt
  • Рукава. Представляют собой шланги из силикона большого диаметра и выпускаются в нескольких вариантах. Наиболее популярными являются модели рукавов с внутренним диаметром 50 мм, 43 мм, 40 мм, 32 мм и 30 мм. Толщина стенок таких рукавов начинается от 3 мм. Они предназначены для транспортировки различных жидкостей, сыпучих материалов, воздуха, газов.
Alt

Наряду с миллиметрами, диаметр шлангов имеет часто маркировку в дюймах. К примеру, 1 дюйм равен 2,54 см или 254 мм, то есть если в миллиметрах диаметр трубки 19, то в дюймах это значение равно 3/4.

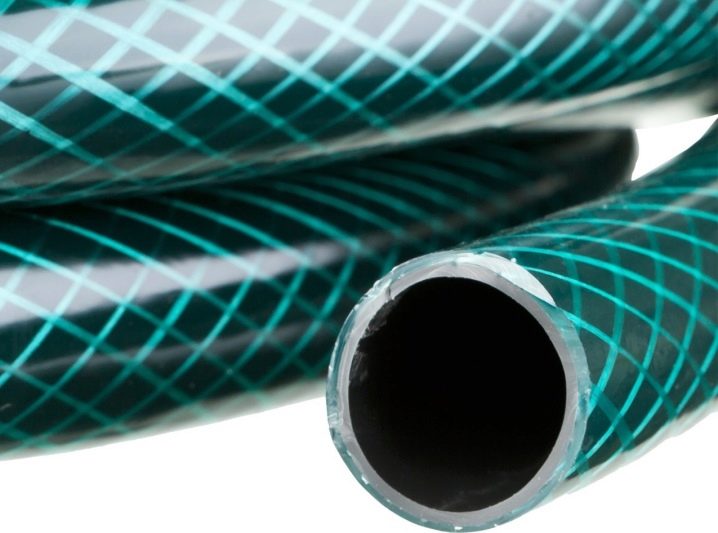

Армированные силиконовые шланги представляют собой трубки, которые изготовлены из эластичного материала и усилены стекловолокном, текстильными материалами и металлической спиралью.

Благодаря этому армированные трубы более устойчивы к различному роду деформациям, их конструкция жёстче, а износостойкость выше.

Alt

Армированные модели также различаются диаметром и поставляются в бухтах. Размерная сетка внутренних диаметров довольно широкая. Обычно самый маленький размер внутреннего диаметра армированных шлангов из силикона – 3 мм, при этом внешний диаметр может быть 8 мм, то есть внутренние стенки армированных шлангов обычно толще, чем неармированных. Более толстый диаметр получается благодаря многослойности изделий.

Alt

Стандартные модели армированных шлангов изготавливаются с внутренним диаметром 3, 6, 8, 91/2, 10, 12, 121/2, 16, 19, 25, 32, 38 и 50 мм. При этом толщина стенок может быть от 2,5 до 7 мм. Длина бухты обычно зависит от диаметра трубки. К примеру, шланг диаметром 3 или 6 мм чаще всего выпускается в намотке 100 м, диаметром 10 мм – 50 м, а диаметром 50 мм — уже 10 м.

Alt

Также существует закономерность изменения значения давление в трубе в зависимости от её диаметра. К примеру, давление в армированном силиконовом шланге с внутренним диаметром 10 мм равно 30 бар, а у модели с внутренним диаметром 50 мм оно будет всего 6 бар, то есть с увеличением диаметра давление снижается.

Alt

Как выбрать?

Очень часто как альтернативу силиконовым вариантам предлагают изделия из ПВХ. При этом следует отметить: трубки из силикона являются более предпочтительными, даже несмотря на низкую стоимость изделий из ПВХ. Этот факт подтверждается лучшими физико-химическими показателями, надёжностью и износостойкостью силиконовых шлангов по сравнению с аналогами из ПВХ.

Alt

Для того чтобы отличить виды шлангов друг от друга, можно воспользоваться рекомендациями специалистов.

  1. Обратить внимание на мягкость и эластичность изделия, взяв его в руки. Эти два показателя не должны вызывать сомнений, так как являются характерными для силикона.
  2. Более радикальным, но наиболее информативным способом является проверка силиконовой трубки при помощи горения. Если поджечь силиконовое изделие, то образуется белый дым и такого же цвета пепел. При горении же ПВХ – пепел чёрного цвета и темный едкий дым.
  3. Ещё один способ проверки силиконовых шлангов на подлинность – это воздействие на них низких температур. В домашних условиях для этих целей можно использовать морозильную камеру холодильника. Для этого в неё нужно поместить шланг на некоторое время. Под воздействием низких температур структура силиконового изделия не изменится, а шланг из ПВХ задубеет и потеряет мягкость.
Alt

Выбор внутреннего диаметра шланга определяется размером узла соединения и трубки, с которой он будет соединяться. При этом, учитывая хорошую пластичность силикона и способность растягиваться, необходимо помнить о возможности установки силиконового шланга на трубку большего диаметра.

Для аквариумов, самогонных аппаратов, некоторых медицинских изделий выбирают прозрачные силиконовые шланги размером 10–20 мм с толщиной стенок от 1 до 2 мм. Шланги диаметром 20 мм используются в виноделии для перелива продукта и снятия осадка. Также подобны шланги применяются в пивоварении и для выверения правильного уровня в строительстве.

Alt

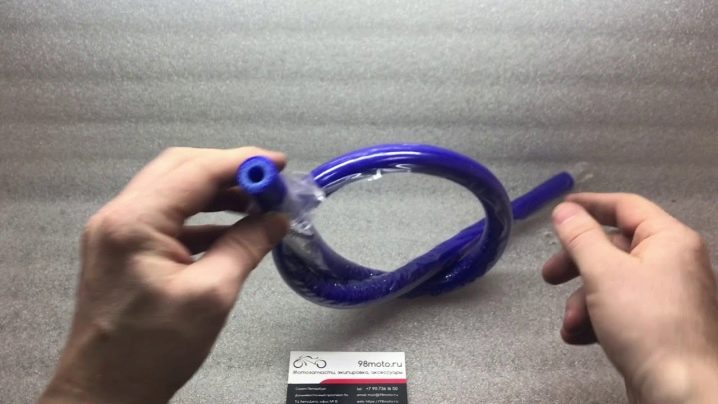

Для автомобилей используются специальные непрозрачные силиконовые трубки: патрубки, шланги печки, шланги обогрева, воздушники, шланги обратки, переходники, вакуумные шланги. В сравнении с резиновыми аналогами шланги из силикона зарекомендовали себя как более надёжные в работе.

Alt

    Для подачи жидкостей и газов используют армированные силиконовые трубки как с малым диаметром 6 мм, так и побольше: 16, 25 мм и более. Это могут быть гладкие или гофрированные варианты.

    В системах охлаждения/отопления автобусов, двигателей судов, грузовых автомобилей применяются силиконовые армированные рукава диаметром 16–20 мм. Их применяют для перекачивания антифриза, воды, тосола, антизамерзающих и антикоррозийных жидкостей, воздуха под давлением при повышенных температурах.

    Alt Alt

    Для пищевой промышленности выпускаются силиконовые армированные трубки различного диаметра. Шланги с малым диаметром применяются в основном для перекачки жидкостей, размером побольше – для сыпучих продуктов.

    Alt

    Народный способ проверки силиконовых шлангов смотрите далее.

    Гибкая подводка для воды: технические характеристики

    Подключить смеситель, унитаз, водонагреватель и другие сантехнические приборы даже при самом неудобном расположении поможет гибкая подводка для воды. Она позволит отказаться от жестких труб, которые требуют большого количества соединений, и обойтись без вызова мастера. Выясним, как выбрать и подключить гибкий сантехнический шланг правильно, чтобы впоследствии не залить соседей.

    Выбираем альтернативу старым жестким трубамВыбираем альтернативу старым жестким трубам

    Типы гибкой подводки

    Для воды используют 2 вида подводки:

    • армированную;
    • сильфонную.

    Армированная

    Гибкая подводка первого типа – это мягкий эластичный шланг, армированный проволочной оплеткой, с соединительными элементами на концах (фитингами). Трубка имеет сложную структуру, несмотря на простой внешний вид. Делается она из синтетического этиленпропиленового каучука марки EPDM или поперечно-сшитого полиэтилена PEX. Его оплетают нитью из проволоки, сделанной из нержавейки или алюминия. Усиленная подводка, которая выдержит более высокое давление, имеет оплетку из нейлона.

    Подводка с алюминиевой оплеткойПодводка с алюминиевой оплеткой

    Mr. Build рекомендует (настоятельно!): не используйте гибкую подводку с оплеткой из оцинкованной проволоки. Это самый ненадежный шланг, который может лопнуть в любой момент.

    Изделие на заводе нарезается на части требуемой длины. На концах в него вставляются металлические ниппели со штуцерами или накидными гайками. Затем оплетка со шлангом обжимается стальной гильзой вокруг втулки. Присоединение к трубам производится через резиновые уплотнения.

    Подводка гибкая для воды имеет разный диаметр: 1 и 1/2 дюйма, 3/4, 3/8.

    Сильфонная

    Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

    Подводка выпускается двух типов:

    • с фиксированной длиной;
    • складная.

    Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

    Гофрированный сильфонный шлангГофрированный сильфонный шланг

    Недостатком сильфонного шланга является шум, возникающий при одновременной подаче воды к нескольким потребителям, например к смесителю, унитазу и стиральной машине. Чтобы его не было, рекомендуется приобретать шланги с пластиковым покрытием.

    Технические показатели

    Основными параметрами водопровода являются давление и температура. Стандартные значения давления в разных системах отличаются:

    1. Централизованный водопровод – 4 атм.
    2. Автономное отопление частного дома – 1,5–3 атм.
    3. Центральное теплоснабжение – 2–4 атм.

    В централизованных водопроводах характерны колебания давления, поэтому рекомендуется выбирать прочность шланга с запасом 20–25 %. В таблице приведены технические характеристики гибких рукавов с различной оплеткой.

    ОплеткаМакс. давление, атмМакс. температура, °СДолговечность, лет
    Алюминий5803
    Нерж. сталь109510
    Нейлон2011015

    Самой прочной и долговечной является нейлоновая оплеткаСамой прочной и долговечной является нейлоновая оплетка

    Сильфонная подводка имеет более высокие показатели, но здесь важно, кто является изготовителем. Шланги компании «АКВАПРОФ» рассчитаны на рабочее давление до 16 атм и температуру до 150 °С, а разновидность «ГИГАНТ» этого же типа обладает повышенной пропускной способностью и выдерживает температуру 250 °С.

    Как выбрать гибкую подводку?

    Чтобы правильно подобрать шланг, учитывают следующие параметры.

    • Рукав должен соответствовать температуре и давлению. Например, гибкая подводка к унитазу может быть любого типа, а вот к бойлеру подойдет только шланг для горячей воды.
    • Материал оплетки выбирается исходя из условий эксплуатации. В помещении с плохой вентиляций, где возможно появление конденсата, лучше не использовать изделие с оплеткой из металла.

    Надежность подводки зависит от ее гибкости. Проверить ее можно, взяв за один конец и расположив шланг горизонтально. Если он сгибается незначительно, то эластичность (и, соответственно, надежность) низкая.

    • Штуцеры подбираются без дефектов, гильзы должны быть опрессованы по всему периметру. Материалом для изготовления штуцеров служит латунь с никелевым покрытием или нержавейка. Для газа применяется алюминий, который совершенно не подходит для подачи воды, поскольку быстро портится во влажной среде.
    • Шланги для бытовых водопроводов должны быть изготовлены из качественной резины без характерного химического запаха.

    Шланг для холодной воды помечается синей лентой в оплетке, для горячей – красной. Если вставки имеют оба цвета, изделие является универсальным. У дешевых изделий такой маркировки нет.

    • Рукав оснащается накидными гайками или штуцерами достаточной толщины и прочности, чтобы при закручивании они не треснули. Если подводка слишком легкая, значит, штуцеры изготовлены из силумина или пластика, а оплетка – из алюминия.

    Чтобы избежать потопа, нужно правильно подобрать изделиеЧтобы избежать потопа, нужно правильно подобрать изделие

    Надежная продукция приобретается в специализированных магазинах в качественной упаковке и при наличии маркировки и сертификата (ГОСТ 6286-73). В прилагаемом паспорте необходимо найти срок эксплуатации. Если он менее 5 лет, брать такой шланг мы не рекомендуем.

    • Наконечники должны подходить к трубам, с которыми соединяется гибкий рукав. Возможны такие комбинации: гайка-штуцер (мама-папа), гайка-гайка (мама-мама, как на фото ниже), штуцер-штуцер (папа-папа).

    Мама-мама (2 гайки)Мама-мама (2 гайки)

    По истечении заявленного изготовителем срока службы гибкую подводку следует заменить.

    Ориентируемся на качество

    Для создания долговечных изделий требуются сложная технология и качественные материалы. Кустарное производство, приводящее впоследствии к авариям, отличается следующими признаками:

    1. Слабое обжатие оплетки из-за отсутствия специального оборудования и использование гильз из низкокачественных материалов.
    2. Низкая прочность и коррозия соединительных элементов.
    3. Быстрое старение технической резины, из которой сделаны шланги и прокладки.
    4. Применение для оплетки обычной оцинкованной проволоки, срок эксплуатации которой не превышает 1 года.

    Качество материала изготовления – это качество самого изделияКачество материала изготовления – это качество самого изделия

    Надежные изделия имеют сопроводительный паспорт. Продукция высокого качества служит 10 лет. Если применяется алюминиевая оплетка, это значение уменьшается в 2 раза. Заявленный срок часто превышается, поэтому важно найти надежного производителя.

    Хорошо зарекомендовали себя итальянские и испанские фирмы. Стоит обратить внимание на антивибрационные модели, отличающиеся большим внешним диаметром. Оборудование избавляет от гула в трубах при использовании насосов. Стоимость такой подводки в несколько раз выше, чем у отечественной.

    Качественные изделия с большим количеством положительных отзывов выпускают российские фирмы «Акватехника», «Монолит», «Флексилайн». Сильфонная подводка из нержавейки производится под германским брендом WITZENMANN и итальянским PARIGI. Некоторые модели подходят даже для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию.

    Не стоит экономить на качестве: скупой платит дваждыНе стоит экономить на качестве: скупой платит дважды

    Правила подключения

    Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

    Все монтажные элементы требуют правильного подключенияВсе монтажные элементы требуют правильного подключения

    При разных диаметрах смесителя и трубопровода подводка на одном из концов фиксируется через переходник.

    При установке необходимо выполнять правила подключения (СНиП 2.04.01-85).

    • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
    • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
    • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
    • Шланг не натягивается и не скручивается при установке.
    • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
    • Шланг не выдерживает действия открытого огня или высокой температуры.
    • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
    • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
    • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

    Помним о правилах монтажаПомним о правилах монтажа

    При установке гибкого шланга запрещено:

    1. Использовать его в постоянном проточном режиме.
    2. Устанавливать без прокладок или с механическими повреждениями.
    3. Эксплуатировать изделие при отрицательной температуре.

    Важное заключение + видео

    Для подключения сантехники металлические трубы применяются все реже. Подвести воду можно с помощью удобных гибких приспособлений, которые легко присоединить своими руками. Но делать это надо с умом.

    Mr. Build рекомендует: отнеситесь к выбору и монтажу подводки гибкого типа со всей ответственностью, регулярно меняйте рукав. Внимательно следите за состоянием шланга, целостностью оплетки. Лопнувшая подводка – самая частая причина аварий с затоплением соседей снизу.

    Перед покупкой и установкой обязательно посмотрите видео, размещенные ниже. Из них вы узнаете:

    • как правильно выбрать изделие, на что обратить внимание;
    • какие у эластичной подводки есть слабые места;
    • где и как нельзя ее монтировать;
    • как установить гибкий рукав по всем правилам;
    • как определить, что подводку пора менять.

    штуцер размером 1 дюйм с наружной резьбой и другие, выбор быстросъемного штуцера для шлангов 6-8 мм и 10-32 мм

    Слово «штуцер» в русский язык проникло в Петровскую эпоху, так стали называть укороченное ружье с нарезным стволом. Заряжали такую винтовку через дуло (слова «винтовка» тогда еще не было). Позднее этим же термином стали называть своеобразный переходник – разновидность фитинга, с помощью которого соединяют резиновый шланг с чем-либо. И в случае ружья и в варианте патрубка слово «штуцер» может быть переведено одинаково – укоротить, обрезать.

    Если говорить о разновидности фитингов, то штуцер – это короткий переходник с наружной резьбой, хотя так иногда именуют и патрубки с гайкой, в которой резьба внутренняя. Нередко так называют вообще любой соединительный переходник для присоединения резиновых шлангов. Штуцеры изготавливают из трубок различного диаметра. Материалом служит сантехническая никелированная латунь, алюминий, нержавеющая сталь и даже пластик для соединения садовых шлангов.

    Зачем нужен?

    Необходимость в штуцерном соединении появилась вместе с появлением гибких резиновых шлангов. Решив целый клубок проблем, эти гибкие трубопроводы поставили новую задачу для инженеров – надежно соединить твердый металл и эластичную резину. Приваренные патрубки для использования в качестве переходника к резиновой трубе не годились, их нельзя было менять. Так и появилась идея короткого переходника с резьбой, получившего название штуцер.

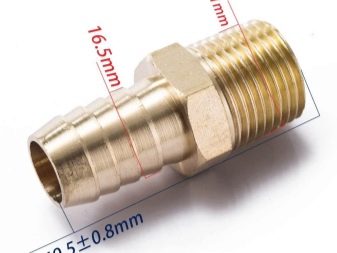

    Один конец штуцера обрабатывается так, чтобы плотно входить в шланг (в просторечье этот конец называют «ёлка» или «елочка»), на втором нарезается резьба. Шланг при этом должен надеваться с усилием, можно его дополнительно закрепить с помощью хомута. Резьбовая часть снабжается специальной головкой под ключ, чтобы можно было плотнее затянуть резьбовое соединение. Разнообразие резиновых труб по внутреннему диаметру породило и разнообразие размеров штуцеров.

    Внутренний диаметр соединений, конечно, меньше диаметра соединяемых труб, эту величину принято называть «условный проход». Отечественными производителями металлические штуцеры производятся согласно ГОСТу в различных сочетаниях: «елка – резьба», «елка – елка», «резьба – резьба». Диаметры резьбы и елки также варьируются в различных сочетаниях.

    С резьбой

    Изобретение штуцера позволило соединять шланги и патрубки различных диаметров. Так, штуцер для шланга 1 дюйм может иметь диаметр резьбы в 25 мм и 32 мм. Теоретически переход диаметров может быть любым, но на практике резкое изменение диаметра трубки нежелательно, оно создает излишний перепад давления, что в случае армированных резиновых шлангов, конечно, не представляет большой опасности, но если через трубопровод будет перемещаться неоднородная жидкость, в том числе и вода с примесями, это может стать причиной засора.

    Изготовленные из латуни переходники могут соединяться в различных сочетаниях, подходила бы резьба. Выпускаются соединения с накидной гайкой, которую можно заворачивать при неподвижном шланге.

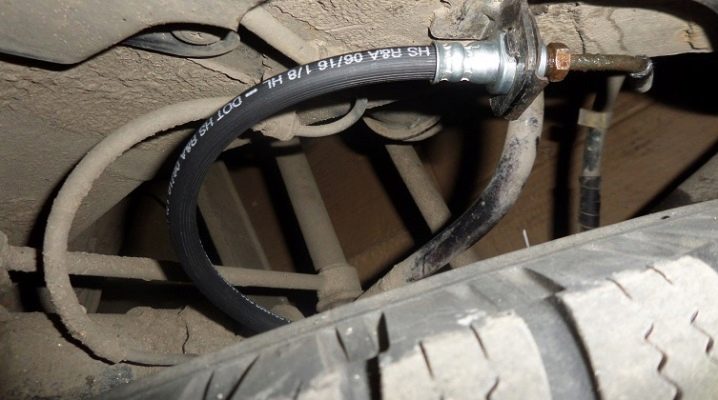

    Особую группу составляют ввертные штуцера. Применяются они прежде всего для соединения шлангов с аппаратурой высокого давления: тормозная система, гидравлическая система и т. п. Маркировка таких штуцеров (М8х1, М10х1), кодирует диаметр внешней ввертной резьбы, то есть в оборудовании должно быть соответствующее техническое отверстие с таким же диаметром внешней резьбы.

    Для регулирования некоторых гидравлических систем выпускаются так называемые болты-штуцера. Эти приспособления имеют отверстия внутри при внешнем сходстве с болтами. Необходимы они для выпуска определенного количества жидкости при заполнении системы (например, при регулировке тормозов). Наиболее распространенный размер внешней резьбы такого ввертного штуцера – М16.Для газового оборудования применяются удлиненные латунные штуцера. Для шлангов с диаметром 6 мм используется соединение типа елочки с резьбой М6.

    Быстросъемные

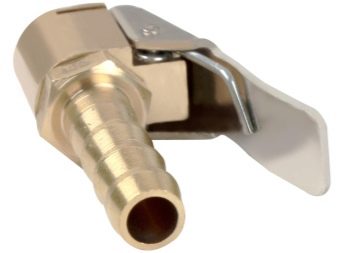

    Для пневмоинструмента и некоторых других приспособлений применяют металлические штуцеры – быстросъемы. Быстросъемный штуцер отличается от обычного, у него меньше борозд на конце, который предназначен для шланга (в этом случае ёлкой назвать его не получится), а второй конец этого изделия не имеет резьбы, соединение происходит с помощью герметичного зажима. Условный проход таких соединений – от 12 до 150 мм.

    Угловые

    В некоторых случаях необходимо присоединить резиновый шланг под углом, тогда на помощь придет угловой штуцер. Несмотря на гибкость материала, изогнуть шланг не всегда получается. Применение силы в этом случае не только не оправданно, но и опасно, можно нарушить свойства резины и тогда разрушение шланга неизбежно. Широко распространены штуцеры, соединяющие трубы под углом 90 градусов.

    Существуют поворотные штуцера – довольно сложные в техническом плане приспособления, позволяющие поворачивать шланг, не теряя герметичности. Применение угловых и поворотных соединений значительно снижает перегруженность пространства при монтаже водопроводной разводки.

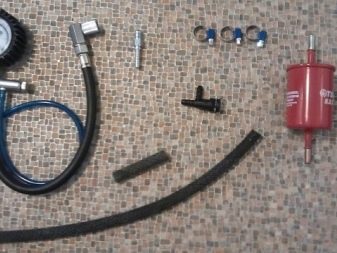

    Соединительные

    В качестве переходника от одного шланга к другому существуют соединительные штуцера. У них нет резьбы, с двух сторон на такой фитинг надеваются резиновые шланги. Часто их называют «елочка – елочка». Такие соединения могут помочь соединить как шланги разных диаметров, так и одинаковые.

    Широкое распространение получили штуцеры тройники. Они необходимы для монтажа трубопроводов, в которых необходимы разветвления. Выпускаются тройники, позволяющие соединять шланги с внутренним диаметром 6 мм, 8 мм, 10 мм и 12 мм. Крепление шлангов на тройнике лучше фиксировать плоскими хомутами.

    Ввиду необходимости соединения шлангов различного внутреннего диаметра и сохранения прочности штуцера, его внутренний диаметр всегда ниже диаметра шланга. Так, соединение для шланга диаметром 6 мм представляет трубку в 5 мм диаметром.

    Существуют приварные соединительные штуцеры. Один конец такого соединения предназначен для приваривания к стальной трубе и не имеет резьбы или елки. Изготавливаются такие переходники из стальной трубы необходимого диаметра.

    Сложности выбора

    Важным критерием выбора является материал изготовления и назначение выбираемого изделия. Для соединения поливных шлангов на дачном участке вполне подойдут пластиковые соединители. Но если в системе предполагается повышенное давление, а это все виды внутреннего водопровода, шланги, сопряженные с разного рода насосами или отопительной системой, следует остановить выбор все же на металле. Металлические фитинги изготавливаются из латуни, стали или алюминия. Наиболее долговечными признаны латунные соединители. Однако качество сплавов не всегда одинаковое.

    Одним из признаков невысокого качества товара может быть его цена. Попытка сэкономить в этом случае может стоить очень дорого, ведь придется тратиться не только на повторное приобретение разрушенного переходника, но и понести расходы на ремонт залитых водой помещений.

    Подбирая штуцер, обязательно нужно обращать внимание на диаметр ёлки. Шланг несколько меньшего диаметра надеть на больший штуцер будет весьма непросто, в некоторых случаях даже невозможно. Если же это удается, как правило, именно в этом месте происходит образование растяжений и трещин.

    Точно так же шланг с большим внутренним диаметром будет не просто закрепить на маленьком штуцере. Часто не помогают и хомуты, так как их приходится излишне затягивать, что также приводит к нарушению целостности оболочек шланга.

    Если в системе высокое давление, такие соединения становятся слабым местом всего трубопровода.

    Подбирая штуцер к какому-либо оборудованию (садовый насос, отопительные регистры, топливное оборудование и т. п.), нередко допускают одну общую ошибку. 1 дюйм считают равным 25 мм, что на самом деле неверно. Дюйм переводится в метрические единицы неточно и равен он 2,54 см. Знать это важно потому, что для соединений, на которых указаны разные системы измерений, придется продумывать дополнительный уплотнитель в виде ФУМ-лены или герметика. Ну и понятно, что в гайку, имеющую внутренний диаметр 25 мм, не получится безопасно вкрутить штуцер с внешним диаметром 1 дюйм.

    Важно помнить, что европейское оборудование может иметь именно дюймовые соединения, тогда как отечественным стандартом предусмотрены соединения, размер которых измеряется в миллиметрах.

    О том, как точить штуцер для садового шланга, смотрите в следующем видео.

Отправить ответ

avatar
  Подписаться
Уведомление о
