Содержание

Фронтальные паллетные стеллажи

Металлические паллетные (фронтальные) стеллажи или, как их ещё называют, стеллажи для поддонов — один из самых распространенных видов стеллажей для склада. Паллетные стеллажи предназначены для хранения груза на паллетах. Паллета — транспортная тара, которая представляет собой платформу или поддон стандартных размеров с размещенным и закрепленным на ней грузом.

Стеллажи для поддонов используются при наличии широкого ассортимента и большой интенсивности обработки товаров, а также при необходимости прямого доступа к каждой секции. Паллетные стеллажи с успехом применяются в крупных складских помещениях. Они представляют собой многоуровневую, металлическую сборную конструкцию высотой до 12 метров. Паллетные стеллажи состоят из балок различной длины (она зависит от нагрузки) и сборных рам, от которых зависит высота паллетного стеллажа. Стеллажи могут собираться в одну линию любой длины с любым количеством секций.

Цена паллетного стеллажа зависит от его параметров: длины, высоты, размера и количества используемых балок. На нашем сайте вы можете рассчитать стоимость паллетного стеллажа, указав нужные параметры и купить уже рассчитанный стеллаж.

Складские паллетные системы

Стеллажи, применяемые для хранения грузов на поддонах, называются паллетными. Эта складская система на данный момент считается самой востребованной. Благодаря своей многофункциональности он может использоваться в складских помещениях различного типа и для хранения разнообразной продукции.

От применения складских паллетных систем логистика выигрывает и приобретает качественно новый уровень:

  • Ускоряется обработка хранимой продукции, появляется возможность использования складской техники. Поддоны, при помощи погрузочно-разгрузочной техники, устанавливаются на балки, образуя ярусы. Оснастив настилом эти системы, появляется возможность размещения негабаритных грузов: в коробках, ящиках, тюках и т.п.
  • Линии стеллажей могут быть одиночными или спаренными, во втором случае подъезд к ним осуществляется с противоположных сторон. Размещение товаров на стеллажах происходит с их фронтальной части, отсюда происходит еще одно их название — фронтальные стеллажи.

Возможности данных систем не ограничены только паллетным хранением. Из них можно конструировать системы хранения для различных нужд, это могут быть мезонины, самонесущие склады, при применении специальных направляющих глубинные стеллажи.



Сборно-разборная конструкция паллетных стеллажей позволяет:

  • Уменьшить стоимость доставки.
  • Эффективно заполнять стеллажами помещения с любой геометрией стен, наличием колонн, строений и коммуникаций.
  • Учитывать особенности складской логистики, габариты работающей техники, габариты и вес грузов.
  • Производить монтаж и/или демонтаж поэтапно в зависимости от оперативных потребностей.
  • Оперативно и без остановки работы склада доукомплектовывать уже имеющиеся паллетные стеллажи дополнительными ярусами хранения, секциями и т.д.
  • Без потерь в технических характеристиках неоднократно производить демонтаж и монтаж паллетных стеллажей.
  • Оперативно заменять поврежденные элементы.

Конструктивные особенности паллетных стеллажей

Ещё на этапе проектирования определяется планировка помещения и конфигурация паллетных стеллажей.

  • Стандартная глубина рам предполагает использование поддонов стандартов EURO 1200х800х150 мм или FIN 1200х1000х150мм.
  • Унифицированные конструктивные элементы позволяют сделать рамы глубиной до 2000 мм и высотой до 12000 мм.
  • Рамы состоят из двух основных деталей: профилированные стойки и стяжки (горизонтальные и диагональные).
  • Отверстия в стойках, под зацепы балок (ригелей), имеют шаг 50мм, позволяя четко регулировать высоту ярусов.

Проектируя паллетные стеллажи необходимо учитывать, планируемую высоту груза на поддонах. Стандартные паллетные стеллажи выдерживают нагрузки до 5200 кг на ярус (на пару балок) и до 18000 кг осевой нагрузки на раму. При изготовлении комплектующих применяется высококачественная сталь толщиной: 1,5мм и 2мм.

Паллетные фронтальные стеллажи

Паллетные фронтальные стеллажи (стеллажи для поддонов) с фронтальной загрузкой – универсальная и самая распространенная система хранения паллетированных грузов. Различные варианты приспособлений и аксессуаров (полки, поперечные балки, решетчатые настилы и т. д.) позволяют хранить и обрабатывать мелкоштучные и негабаритные грузы, такие как бочки, барабаны с кабелем и т. д.

Паллетные стеллажи состоят из вертикальных рам, горизонтальных балок и дополнительных элементов (ограничителей движения поддона, настила, и т. д.).

  1. Рама – вертикальный элемент стеллажа, состоящий из двух стоек, соединенных между собой связями посредством болтового соединения. Снизу к каждой стойке с помощью болтов крепится подпятник. Мы изготавливаем различные по глубине и высоте рамы исходя из параметров хранимых грузов.
  2. Стойка. Изготавливается методом холодного профилирования из высококачественной оцинкованной стали. Фрязевский завод металлоконструкций изготавливает профили двух типов с различной формой перфорации. Шаг перфорации стоек фронтального стеллажа 50 мм. Имеются четыре вида ширины стоек: 80 мм, 90 мм, 100 мм и 120 мм. Выбор типа профиля, его ширины и толщины металла зависит от требуемой грузоподъёмности секции фронтального стеллажа. Тип П изготавливается из стали 08 пс, имеет 20 гибов, тип Р изготавливается из стали Ст 350, имеет 12 гибов.
  3. Вертикальные профили. Передают точечное усилие паллетного стеллажа на пол через подпятник. Размеры, тип стали, толщина материала и любое дополнительное передача давления на подпятник обеспечивают удовлетворительное распределение в указанной точке. Для сглаживания неровностей пола используются металлические пластины различной толщины.
  4. Балки для грузового паллетного стеллажа. Состоят из двух «С» профилей чёрной холоднокатаной стали 3ПС (производства ОАО «НЛМК» или ОАО «Северсталь»). Типоразмеры балок: 95х50х1.2, 95х50х1.5, 135х50х1.2, 135х50х1.5, 160х50х1,5. Балки крепятся к рамам с помощью крючковых зацепов. Возможна длина до 3600мм. Максимальная распределённая нагрузка на один уровень паллетного стеллажа составляет 4200 кг. Независимо от грузоподъемности балок, при нагрузке возникают изгибы. При увеличении высоты профиля балок изгибы уменьшаются. Стандартная величина изгиба во фронтальных стеллажных конструкциях составляет максимально 1/200 длины балки.



Размещение паллетных фронтальных стеллажей на складе можно планировать в соответствии со следующими схемами:

  • Широкопроходные паллетные стеллажи — устанавливаются с проходами от 2,5 до 3,5 метров.
  • Узкопроходные паллетные стеллажи — предназначены для работы специального класса техники – «узкопроходных» штабелеров. Межстеллажный проход составляет от 1,5 до 1,9 метров.
  • Стеллажи «двойной глубины» — стандартные паллетные стеллажи устанавливаются по два в одиночном и по четыре в спаренном ряде. Данная схема требует наличия специального оборудования на погрузчиках и штабелерах (телескопические вилы).

На основе паллетных фронтальных стеллажей можно без особого труда сконструировать полочные стеллажи, отличающиеся от своих аналогов высокой несущей способностью (допускаемой нагрузкой на одну полку) и низкой стоимостью.



Основные преимущества универсальных паллетных стеллажей:

  • Возможен непосредственный доступ к любой единице товара без необходимости удаления или перемещения других поддонов.
  • Удобный контроль складских запасов благодаря тому, что каждое место хранения соответствует одному поддону.
  • Широкий выбор профилей металлоконструкций, рассчитанных на различную нагрузку и разное количество уровней хранения.
  • Аксессуары для хранения тяжелых штучных грузов, бочек, кабельных барабанов и т.д.
  • Применение поддонов различных типов.
  • Возможность полного заполнения фронтальными стеллажами складского помещения по высоте.

Собственное производство

Благодаря собственному производству мы предлагаем покупателями в Екатеринбурге, Тюмени, Перми, Челябинске, Уфе, Ижевске, Москве и других городах России и стран СНГ поставку и монтаж паллетных стеллажей в сжатые сроки.

Основные преимущества наших паллетных стеллажей:

  • Относительно не высокая цена.
  • Простота и удобство в эксплуатации.
  • Ярусность хранения (в высоту до 12 метров) — позволяет более эффективно использовать уже имеющиеся складские площади.
  • Организация адресного хранения (зонирование склада) по товарным группам и/или видам товара (с учётом его размеров, сезонности, особенностей комплекцации и т.д.).
  • Паллетные стеллажи для склада делают доступ к каждой ячейке хранения (паллете) оперативным и удобным, что влияет на скорость обработки товаров на складе.
  • Использование при хранении грузов как стандартных поддонов (паллет) FIN и EURO, так и любых других.

какие бывают , оценка прочности и размеры

Решая, как выбрать стеллаж для склада, необходимо, в первую очередь, отталкиваться от концепции складского помещения, реализуемой собственником будущего хранилища. Ведь проект будущего склада готовится именно из концепции. А сами стеллажи выбираются уже исходя из проектных данных.

Стеллажное оборудование

Мы рассмотрим все упомянутые этапы подбора стеллажей, отталкиваясь от проекта склада, переходя на этап выбора из разнообразия конструкций и заканчивая оценкой прочностных характеристик. После изучения данного материала, вы поймете, во-первых, какие стеллажи выбрать конкретно для ваших условий хранения, во-вторых, как оценить их прочность и, в-третьих, как выбрать поставщика такого оборудования. Но хватит слов, давайте переходить к фактам.

Как готовят логистический  проект склада

Подготовка проекта обустройства складского помещения осуществляется следующим образом:

  • Вначале на объект заезжают проектировщики, которые снимают размеры помещения и определяются эксплуатационные характеристики самого строения (несущая способность фундамента, теплостойкость стен, температурный режим и прочее).
  • Далее формируется план склада, на котором указывают не только габариты помещения, но и расположение коммуникаций (в том числе и пожарных кранов).
  • На следующем этапе панируют расположение мест хранения, исходя из концепции заказчика, вычерчивая позицию каждого стеллажа и определяя маршруты движения складской техники.
  • В финале готовят программное обеспечение, облегчающее логистику, составляют инструкцию кладовщикам и  формируют саму технологию работы склада.



Складские-стеллажи_1

В итоге, по окончании проекта у заказчика появятся не только планы распределения стеллажей по складу, но и рекомендации относительно габаритов и грузоподъемности будущих мест хранения. Имея эти данные можно приступать к поиску нужных стеллажей.

Какие бывают стеллажи

Для складских помещений стеллажи подбирают исходя из особенностей самого хранилища. Поскольку все склады можно разделить на несколько разновидностей (крупные, средние, торговые, производственные и так далее) и для каждой из них подходит свое стеллажное оборудование. Ведь каждый груз, хранимый на том или ином складе, имеет свои габариты и вес. Следовательно, для грамотной организации процесса хранения товаров и продукции нужны особые стеллажи для складских помещений, подбираемые по характеристикам сберегаемых товарно-материальных ценностей.

Кроме того, от типа стеллажных конструкций зависит и сама безопасность склада — так как сберегаемые грузы нужно распределить не только по категориям, определяемым по условиям хранения, но и по допустимому весу и габаритам. Иначе они не поместятся в ячейку или просто разрушат стеллаж своим весом.

Поэтому на складах используют сразу несколько типов стеллажей, классифицируемых по конструкционным особенностям. Причем каждый тип стеллажа обладает индивидуальными эксплуатационными характеристиками, влияющими на процесс хранения товаров и продукции. Поскольку от конструкции зависит и удобства доступа к хранимым товарно-материальным ценностям, и площадь, занимаемая одним стеллажом в складском пространстве.

В итоге, выбор конкретного типа стеллажных конструкций следует производить лишь после тщательной оценки всех характеристик того или иного варианта.

03_22

Разновидности стеллажного оборудования

К самым распространенным конструкциям относятся следующие системы:

  • Мезонинные стеллажи. Это конструкция сложной формы, с возможностью достраивания уровней. Причем балки этих стеллажей монтируются с упором в потолок. Поэтому у таких конструкций есть второе название — потолочные стеллажи. Подобная система позволяет разметить на полках большой объем фасонных товаров. Поэтому мезонинные (потолочные) стеллажи относятся к самым эффективным системам хранения.
  • Паллетные стеллажи.  На таких местах хранения удачно размещаются и однотипные, и комбинированные товары или грузы. Причем паллетные стеллажи, в большинстве случаев, ориентированы на фронтальную загрузку. Кроме того, конструкция таких стеллажей создана под возможность осуществления погрузки и выгрузки товаров с помощью специальной техники. Поэтому паллетные металлические складские стеллажи подойду «ко двору» всем владельцам габаритных хранилищ с высокой степенью автоматизации  погрузочно-разгрузочных работ.
  • Консольные стеллажи. С помощью таких конструкции можно собрать место хранения любых габаритов и любой формы. Поэтому консольные конструкции используют на площадках с нестандартными размерами. Кроме того, стоит отметить и высокую прочность консольных стеллажей. Такая конструкция способна выдержать и двухтонную нагрузку. В итоге, усиленные складские стеллажи консольного типа используют под хранение металлопроката, тяжелых заготовок или полуфабрикатов, бревен, пиломатериалов и других грузов с нестандартными габаритами и огромным весом.
  • Глубинные стеллажи. В эту категорию входят конструкции, создаваемые по специальным проектам, заказываемым под индивидуальные нужды. Поэтому такой стеллаж имеет нестандартные габариты ячеек. Причем конструкция глубинного стеллажа, состоящая из горизонтальных и вертикальных балок, образующих раму, на которую укладывается поддон, предлагает любые габариты по глубине места хранения. В итоге, стеллаж складской сборный, глубинного типа ориентирован на хранилища, сберегающие большой объем товарно-материальных ценностей.

Набивные глубинные стеллажи

  • Полочные стеллажи.  Складские полочные стеллажи оформлены в виде системы хранения с полками различной ширины и глубины. Причем будущий владелец может выбрать габариты полок самостоятельно, или использовать  стандартные конструкции. Поэтому полочная  система подходит для хранения любых видов товаров с разными габаритами и весом.

Словом, сортамент стеллажных систем, предлагаемых владельцам современных складов, демонстрирует разнообразие, как форм, так и конструкций. Причем никто не запрещает использовать в разных функциональных зонах хранилища стеллажи разного типа.

Прочность складских стеллажей

Помимо внешних характеристик и габаритов на процесс выбора той или иной конструкции влияет еще и прочность стеллажной системы. И хотя технология производства таких металлоконструкций предполагает использование только качественных материалов, прочностные характеристики стеллажей все же разнятся, из-за особенностей форм и размеров данных изделий. Ведь грузоподъемность стеллажей зависит не только от сечения балок, но и от расстояния между опорами и геометрии полок или поддонов, удерживающих груз.

Причем на «нижний» уровень, занимающий первые два метра высоты склада, необходимо подбирать самые прочные стеллажные конструкции. Ведь такое место хранения можно и нарастить, увеличивая высоту стеллажа до 5 метров!

Кроме того, стойки стеллажа должны выдерживать не только эксплуатационную нагрузку. Но и ударное воздействие, генерируемое при случайном касании элемента конструкции и погрузчика. Правда, такие ударные нагрузки обычно гасятся отбойниками.

В следствие этого, стеллажные системы выбираются с учетом 125-процентного (от максимальной эксплуатационной нагрузки) запаса прочности. И данная характеристика проверяется ежегодно.  Причем начальную оценку прочности и максимальной эксплуатационной нагрузки можно провести по паспортным данным стеллажной системы. Ведь в этом документе указаны предельные величины продольных нагрузок и крутящих моментов, генерируемых в стыках и балках данной конструкции после загрузки стеллажа.

Отбор прочностным характеристикам сводится к сравнению паспортных данных с предполагаемой эксплуатационной нагрузкой (с учетом необходимого превышения в 1,25 раза).

У кого купить складские стеллажи?

Приобретение складских стеллажей обычно отдают на откуп подрядчику, разработавшему логистический проект. Причем процесс покупки должен оформляться в виде тендера, предоставляющего возможность заказчику работ изучить самое выгодное коммерческое предложение.

palletno-polochnye-stellazhy

Однако нужно учесть, что дешевые конструкции, в большинстве случаев, выигрывают в цене за счет снижение металлоемкости продукции. И получается, что, несмотря на внешне  одинаковые размеры складских стеллажей, прочность относительно дорогих изделий, производимых без экономии металла, будет намного выше, чем у «дешевого» варианта. То есть дорогие стеллажи способны выдержать более существенную эксплуатационную нагрузку, чем дешевые аналоги.

В итоге, при одной и той же площади, в склад, оборудованный дорогими, но качественными стеллажами, можно загрузить больше груза, чем в хранилище, заполненное бюджетными местами хранения.

Поэтому стеллажи обычно покупают у того поставщика, который предлагает лучшее соотношение цены и прочностных характеристик приобретаемого места хранения.

Стоит ли покупать отечественные стеллажи?

Однозначно – стоит! Ведь отечественные компании собирают стеллажи по зарубежным (или лучшим из доморощенных) технологиям, используя импортную фурнитуру. Поэтому ординарные конструкции отечественного производства работают ничуть не хуже импортных аналогов.

Правда, точность комплектующих у импортных стеллажей все же выше, чем у отечественных аналогов. А любое расхождение по габаритам приведет к затруднениям в процессе сборки системы. Однако с прочностью и грузоподъемностью у отечественных стеллажных систем нет абсолютно никаких проблем.

Отечественные стелажи

Однако в сегменте специализированных стеллажей, например, гравитационных или передвижных, отечественный производитель так и не смог перебить предложения конкурирующих с ним иностранных компаний.

Поэтому любые нестандартные конструкции, габариты или характеристики которых отличаются от ординарных значений, лучше закупать у иностранных компаний. Ведь у доморощенных производителей попросту нет оборудования для производства стеллажей подобного типа.

Правда, по оценкам экспертов, потребность в неординарных стеллажах не превышает и пары процентов от ежегодно реализуемой продукции. Кроме того, за последние года в России появилось и оборудование и специалисты, способные производить нестандартные стеллажи. Так, за последнее время на рынке стеллажных систем появились очень неплохие варианты конструкций на зацепах, которые ранее закупались лишь у заграничных производителей.

Ну а если конкретизировать, то среди лидеров сегмента производства складских металлоконструкций можно выделить следующие отечественные компании: Милоран, ДиКом, Белметизделие, Максстор, Склад-Интерьер, Полиметалл. Продукции этих фирм вы можете доверять целиком и полностью.

Как выбрать паллетные стеллажи для склада: виды, размеры, монтаж

При организации современных складских помещений требуется соблюдение определенных технических требований, в зависимости от приоритетов и задач. Так, одним фирмам необходимо удобное размещение товаров для возможности быстрого и частого грузооборота. Другие же требуют поддержания определенных условий хранения продукции, такие как температурный режим, влажность, хорошая вентиляция и другое. Третьи компании просто планируют размещение в складах большое количество товара на длительный срок.

Поэтому, в зависимости от четких требований клиента, следует подбирать необходимую площадь, оборудование склада, способ размещения продукции, и, конечно, наиболее подходящую систему стеллажей. С учетом планируемого грузооборота нужно продумать оптимальный вариант погрузки и разгрузки, удобный подход к стеллажам и количество уровней. Также следует продумать удобное размещение и возможную высоту подъема продукции определенных габаритов и веса.

Современное оборудование помогает успешно удовлетворять запросы заказчика, соблюдая, при этом, нормативные требования складских помещений и правила безопасности.

Сейчас наиболее востребованным, удобным и практичным способом хранения продукции считается паллетирование — установка и закрепление грузов на специальный поддон. Стеллажи складские паллетные позволяют с помощью техники или специальных механизмов легко перемещать, поднимать, опускать или передвигать  продукцию, независимо от ее размеров, веса или габаритов.

stellagy_nabivnye

Отдельные паллеты с товарами могут устанавливаться в несколько ярусов, что позволяет использовать площадь складского помещения максимально продуктивно и выгодно. Чаще всего паллеты размещаются на специальных стеллажах, которые дают возможность наиболее удобно организовать погрузку/разгрузку и оставляют доступ к любому необходимого товару.

Конечно, нередко владельцы складов допускают хранение паллетов с товарами без стеллажей. Причиной этому чаще всего является просто нежелание нести финансовые затраты на приобретение оборудования. Но такое отношение может отрицательно сказаться на качестве предоставляемых услуг.

Прежде всего, следует помнить, что не вся продукция допускает ярусную установку друг на друга — прочность упаковки или целостность самого товара может пострадать от избыточной нагрузки. По этой же причине ограничивается возможное количество ярусов.

Кроме того, теряется доступность каждого конкретного груза. Из этого можно сделать вывод, что способ хранения продукции путем ее штабелирования может применяться только для прочных, однотипных грузов или для товаров длительного хранения.

Рассмотрим типы паллетных стеллажей, их применение, особенности отдельных конструкций, а также преимущества и недостатки каждого вида.

Стеллажи паллетные фронтальные

Этот тип размещения самый распространенный, так как предполагает простую установку паллет прямо на полку. Конструкция состоит из металлических профилей в качестве стоек и определенного количества балок. Она напоминает стеллажи в библиотеках – хороших подход, удобный доступ, возможность размещения многообразного товара.

Паллетные стеллажи

Высота полок и число ярусов складских фронтальных стеллажей определяется габаритами грузов и высотой потолка. Наличие большого числа отверстий на стойках позволяет самостоятельно регулировать уровень полок для любого ассортимента продукции, а общая максимальная высота конструкции может достигать 14 метров.

Прочные и надежные стеллажи могут быть использованы для одновременного размещения разных грузов, ведь подход к полкам с двух сторон обеспечивает доступность к каждому конкретному товару в любое время. Кроме хранения грузов на поддонах, стеллажи для склада паллетные, позволяют размещать товары на подготовленных полках нижнего яруса. Для этого просто добавляют дополнительные балки и застилают полки листовым железом, досками или другим прочным материалом.

Техника для фронтальных стеллажей

Особенности размещения конструкции и широкие проходы между стеллажами позволяют применять практически любую технику, оснащенную вилами. Традиционные погрузчики удобны в применении тем, что для их передвижения не требуются идеально ровная поверхность пола и есть возможность выезда на улицу или вывоз товара на складские платформы. Эта техника надежная, прочная, проверенная временем.

Единственным недостатком может оказаться необходимость организации проездов между стеллажами свыше трех метров. В зависимости от определенной модели погрузчика владелец склада должен предусмотреть возможность маневрирования машины в проходе от 310 до 380 сантиметров.

Если же размеры помещения не позволяют так расточительно использовать полезную площадь, то для работы можно применять штабелеры, которые устанавливают паллеты с продукцией на стеллаж сбоку. С их помощью можно сократить проходы до 210 см, тем самым увеличив вместимость склада. Следует помнить только то, что перемещение штабелера требует более ровной поверхности пола, без порогов и углублений.

19438

Преимущества фронтальных стеллажей:

  • Простота монтажа, возможность самостоятельного планирования, как размеров всей конструкции, так и высоты каждого отдельного яруса.
  • Высокий грузооборот склада.
  • Удобный доступ к любому грузу, легкость перемещения продукции в любое время.
  • Низкие финансовые затраты на организацию складского помещения.
  • Возможность одновременного хранения разнотипной продукции с разным  уровнем товарооборота.
  • Доступная видимость грузов позволяет легко контролировать степень загруженности склада и регулировать наличие товара.

Недостатки фронтальных стеллажей:

  • Нерациональное использование складских площадей.
  • Необходимое пересечение путей загрузке и отгрузки несколько снижают грузооборот склада.

Стеллажи двойной глубины

Увеличенные размеры стеллажей паллетных позволяют поместить большее количество продукции при компактных устройствах конструкций. Для этого часто используют обычные фронтальные стеллажи, установленные вплотную друг к другу. Таким образом, полка каждого яруса становится шире и просторнее. Сэкономить затраты на приобретение оборудования помогает определенное «наращивание» балок, вследствие которого ширина ячейки может быть увеличена до полутора раз.

images



Определенно, глубокие стеллажи позволяют значительно повысить вместимость склада, сохраняя полезную площадь и не увеличивая количество проходов.

Учитывая то, что доступность каждой отдельной продукции будет некоторым образом ограничена, такие конструкции чаще используются для хранения однотипных товаров или крупногабаритных грузов.

Техника для глубоких стеллажей

Главным требованием для обслуживания таких конструкций является наличие выдвижных вил в погрузчиках. Именно телескопический механизм позволяет размещать грузы и повышает скорость грузооборота склада.

standard-pallet-racking-pop-up-3

Преимущества:

  • Увеличивается вместимость помещения без существенных финансовых затрат.
  • Сокращается количество проходов, сохраняя грузооборот на том же уровне.

Недостатки:

  • Снижается видимость и доступность грузов, находящихся в глубине ячеек.

Стеллажи с узкими проходами

Иногда стеллажи для паллетного хранения устанавливают близко друг к другу, оставляя для прохода лишь 150-180 сантиметров. Это, безусловно, увеличивает плотность заполнения склада, а значит и увеличивает его прибыльность.

Применяют такую схему размещения стеллажей чаще в небольших дорогостоящих складских помещениях, где потребность хранения продукции высокая, а возможность площадей не позволяет использовать традиционную планировку. Но узкие коридоры не позволяют проходить, а тем более маневрировать обычным погрузчикам.

Jracking_narrow_aisle_pallet_racking_systems_1_11_1413447488

Поэтому, для таких складов требуется привлечение специальных штабелеров с возможностью трехсторонней обработки грузов. Механизм этой техники способен двигаться на 180 градусов, и выдвигаться более чем на метр к краю стеллажа.

Особенности техники, применяемой в узких складских коридорах

Одни модели таких погрузчиков управляются из кабины, которая остается неподвижной при погрузочно-разгрузочных работах. А в других — кабина управления передвигается в горизонтальном и вертикальном направлениях вместе с грузом. Второе вариант техники позволяет существенно увеличить скорость грузооборота и открывает дополнительные возможности размещать продукцию на высоту до 15 метров.

Подобные погрузчики позволяют перемещать, поднимать или отгружать товары даже в узких коридорах. Но, планируя подобную организацию склада, следует помнить, что эксплуатация узко-проходных штабелеров требует прочной, ровной поверхности пола. А кроме этого, стоимость такого оборудования почти вдвое превышает стоимость обычных погрузчиков.

1000429013

Преимущества узко-проходных стеллажей:

  • Увеличивает плотность загрузки склада.
  • Вся продукция остается на виду и в свободном доступе.
  • За счет уменьшения площади проходов появляется возможность установки дополнительных стеллажей.

Недостатки:

  • Требуется приобретение специальной техники, что предполагает дополнительные финансовые затраты.

Стеллажи набивные (въездные или глубинные)

Жесткий монтаж стеллажей паллетных набивных представляет собой огромную металлическую конструкцию из стоек и балок прочно соединенных между собой. В глубоких проемах шириной от 1330 до 1400 мм устанавливаются набивные рельсы, по которым и будут перемещаться поддоны с грузом, постепенно заполняя внутреннее пространство конструкции.

3g_b

Исходя из способа применения таких стеллажей, можно предположить максимальное заполнение ячеек, и полноценное использование пространство. Но чаще, для удобства контроля количества товара, каждый такой коридор заполняется отдельным видом продукции, что приводить к появлению временных пустот и определенного снижения наполняемости склада. Поэтому такой вариант организации пространства удобен для хранения одинаковой продукции, с длительным или неограниченным сроком хранения.

Техника для набивных стеллажей

Главное требование к применяемой технике однозначно – она должна проходить в имеющиеся коридоры. Потому для обслуживания таких складов приобретают погрузчики зауженных габаритов. В случае работы в глубоких набивных стеллажах, для въезда техники используется специальных направляющий рельс, по которому погрузчик двигается на установленных по бокам роликах.

Эти приспособления помогают успешно организовать работу в помещениях с любыми полами и сберечь от повреждения стойки, возникающие в результате смещении погрузчика. Кроме этого, такое оборудование увеличивает скорость обслуживания склада и повышает его грузооборот.

image_0000223

Преимущества набивных стеллажей:

  • Максимальное использование складских площадей. При хранении определенной продукции она может достигать 85%!
  • Высокая прочность конструкции при простом монтаже.
  • Сравнительно невысокая стоимость оборудования.

Недостатки:

  • Низкий грузооборот.
  • Недоступность отдельных грузов и отсутствие визуального подсчета продукции, что приводит к снижению контроля.
  • Не применим для складирования паллетов с товарами разных габаритов.
  • Недопустимо хранение продукции с ограниченным сроком годности.

Стеллажи гравитационные

Такой стеллаж металлический паллетный представляет собой усовершенствованный совмещенный вариант фронтального и въездного стеллажа. В этом случае поддоны загружаются не по набивным рельсам, а под действием силы тяжести. Для этого коридоры гравитационных стеллажей оборудованы наклонными роликовыми дорожками, по которым и скатываются грузы, заполняя внутреннее пространство.

Причем длина дорожек может измеряться десятками метров, а в теле такого транспортера встречаются как подтормаживающие, так и стопорящие элементы, препятствующие бесконтрольному соскальзыванию груза.
В итоге, производство паллетных стеллажей гравитационного типа предполагает использование достаточно дорогостоящего оборудования и особых  технологий. Поэтому такие стеллажи можно только импортировать.

GRAVITACIONNYE_STELLAZHI_01

Преимущества гравитационных стеллажей:

  • Высокая скорость погрузочно-разгрузочных работ.
  • Пригодность для хранения товаров с ограниченным сроком годности (за счет принципа «первый пришел, первый и ушел»).
  • Разделение зоны погрузки и выгрузки, за счет чего оптимизируется процесс использования складского пространства.
  • Совместимость с любыми типами складской техники.

Недостатки

  • Высокая стоимость
  • Импортные комплектующие, затрудняющие ремонтные работы.

Стеллажи мобильные (передвижные)

В отечественных хранилищах такая система встречается нечасто. Ведь конструкция подобных мест хранения основана на совмещении фронтального типа стеллажа с тележкой, закрепленной у основания. Благодаря этому стеллаж может двигаться по рельсам как вагонетка. Соответственно и коридор между стеллажами нужен всего один.

В итоге, мобильные стеллажи сулят невиданную экономию пространства склада. Ведь в рабочем состоянии все «вагонетки» сдвинуты вплотную друг к другу. И проем между стеллажами образуется лишь во время погрузки разгрузки в конкретном месте хранения. Причем техника для обслуживания мобильного стеллажа используется точно такая же, как и в случае работы с фронтальными конструкциями.

mobilnye_pal_

Однако такая схема хранения вынуждает использовать лишь один рабочий коридор. То есть массовое заполнение стеллажной конструкции в данном случае невозможно. Погрузчик может заполнить только те ячейки, которые соприкасаются с рабочим коридором.

Преимущества мобильных стеллажей:

  • Максимально возможная экономия пространства склада.
  • Полностью автоматизированная система управления перемещением стеллажей, позволяющая ускорить процесс поиска стеллажа для последующей разгрузки или выгрузки.
  • Совместимость с простой складской техникой, используемой в паре с ординарными фронтальными стеллажами.

Недостатки:

  • Сложная конструкция, вынуждающая тратиться на дорогостоящее обслуживание.
  • Высокая стоимость стеллажной конструкции (мобильный вариант обойдется дороже стационарного в 2-3 раза).
  • Невозможность массовой загрузки. В работе, по сути, находится только 2-3 стеллажа.

Среднегрузовые стеллажи | Стеллажи СГР

Наименование Г/п полки,
кг
Кол-во
полок
Высота,
мм
Длина,
мм
Глубина,
мм
Цена Корзина
Стеллаж среднегрузовой СГР (2000х900х400)/3-ф 300 3 2000 900 400 4 580 a Купить
Стеллаж среднегрузовой СГР (2000х900х500)/3-ф 300 3 2000 900 500 4 630 a Купить
Стеллаж среднегрузовой СГР (2000х900х600)/3-ф 300 3 2000 900 600 5 000 a Купить
Стеллаж среднегрузовой СГР (2000х900х770)/3-ф 300 3 2000 900 770 5 102 a Купить
Стеллаж среднегрузовой СГР (2000х900х1000)/3-ф 300 3 2000 900 1000 5 586 a Купить
Стеллаж среднегрузовой СГР (2000х1200х400)/3-ф 300 3 2000 1200 400 4 964 a Купить
Стеллаж среднегрузовой СГР (2000х1200х500)/3-ф 300 3 2000 1200 500 5 014 a Купить
Стеллаж среднегрузовой СГР (2000х1200х600)/3-ф 300 3 2000 1200 600 5 384 a Купить
Стеллаж среднегрузовой СГР (2000х1200х770)/3-ф 300 3 2000 1200 770 5 486 a Купить
Стеллаж среднегрузовой СГР (2000х1200х1000)/3-ф 300 3 2000 1200 1000 5 970 a Купить
Стеллаж среднегрузовой СГР (2000х1500х400)/3-ф 300 3 2000 1500 400 5 288 a Купить
Стеллаж среднегрузовой СГР (2000х1500х500)/3-ф 300 3 2000 1500 500 5 338 a Купить
Стеллаж среднегрузовой СГР (2000х1500х600)/3-ф 300 3 2000 1500 600 5 708 a Купить
Стеллаж среднегрузовой СГР (2000х1500х770)/3-ф 300 3 2000 1500 770 5 810 a Купить
Стеллаж среднегрузовой СГР (2000х1500х1000)/3-ф 300 3 2000 1500 1000 6 294 a Купить
Стеллаж среднегрузовой СГР (2000х1800х400)/3-ф 300 3 2000 1800 400 6 410 a Купить
Стеллаж среднегрузовой СГР (2000х1800х500)/3-ф 300 3 2000 1800 500 6 460 a Купить
Стеллаж среднегрузовой СГР (2000х1800х600)/3-ф 300 3 2000 1800 600 7 130 a Купить
Стеллаж среднегрузовой СГР (2000х1800х770)/3-ф 300 3 2000 1800 770 7 232 a Купить
Стеллаж среднегрузовой СГР (2000х1800х1000)/3-ф 300 3 2000 1800 1000 7 956 a Купить
Стеллаж среднегрузовой СГР (2000х2100х400)/3-ф 300 3 2000 2100 400 8 360 a Купить
Стеллаж среднегрузовой СГР (2000х2100х500)/3-ф 300 3 2000 2100 500 8 410 a Купить
Стеллаж среднегрузовой СГР (2000х2100х600)/3-ф 300 3 2000 2100 600 9 110 a Купить
Стеллаж среднегрузовой СГР (2000х2100х770)/3-ф 300 3 2000 2100 770 9 212 a Купить
Стеллаж среднегрузовой СГР (2000х2100х1000)/3-ф 300 3 2000 2100 1000 10 026 a Купить
Стеллаж среднегрузовой СГР (2000х2400х400)/3-ф 300 3 2000 2400 400 8 768 a Купить
Стеллаж среднегрузовой СГР (2000х2400х500)/3-ф 300 3 2000 2400 500 8 818 a Купить
Стеллаж среднегрузовой СГР (2000х2400х600)/3-ф 300 3 2000 2400 600 9 518 a Купить
Стеллаж среднегрузовой СГР (2000х2400х770)/3-ф 300 3 2000 2400 770 9 620 a Купить
Стеллаж среднегрузовой СГР (2000х2400х1000)/3-ф 300 3 2000 2400 1000 10 434 a Купить
Стеллаж среднегрузовой СГР (2500х900х400)/4-ф 300 4 2500 900 400 5 894 a Купить
Стеллаж среднегрузовой СГР (2500х900х500)/4-ф 300 4 2500 900 500 5 952 a Купить
Стеллаж среднегрузовой СГР (2500х900х600)/4-ф 300 4 2500 900 600 6 438 a Купить
Стеллаж среднегрузовой СГР (2500х900х770)/4-ф 300 4 2500 900 770 6 562 a Купить
Стеллаж среднегрузовой СГР (2500х900х1000)/4-ф 300 4 2500 900 1000 7 196 a Купить
Стеллаж среднегрузовой СГР (2500х1200х400)/4-ф 300 4 2500 1200 400 6 406 a Купить
Стеллаж среднегрузовой СГР (2500х1200х500)/4-ф 300 4 2500 1200 500 6 464 a Купить
Стеллаж среднегрузовой СГР (2500х1200х600)/4-ф 300 4 2500 1200 600 6 950 a Купить
Стеллаж среднегрузовой СГР (2500х1200х770)/4-ф 300 4 2500 1200 770 7 074 a Купить
Стеллаж среднегрузовой СГР (2500х1200х1000)/4-ф 300 4 2500 1200 1000 7 708 a Купить
Стеллаж среднегрузовой СГР (2500х1500х400)/4-ф 300 4 2500 1500 400 6 838 a Купить
Стеллаж среднегрузовой СГР (2500х1500х500)/4-ф 300 4 2500 1500 500 6 896 a Купить
Стеллаж среднегрузовой СГР (2500х1500х600)/4-ф 300 4 2500 1500 600 7 382 a Купить
Стеллаж среднегрузовой СГР (2500х1500х770)/4-ф 300 4 2500 1500 770 7 506 a Купить
Стеллаж среднегрузовой СГР (2500х1500х1000)/4-ф 300 4 2500 1500 1000 8 140 a Купить
Стеллаж среднегрузовой СГР (2500х1800х400)/4-ф 300 4 2500 1800 400 8 334 a Купить
Стеллаж среднегрузовой СГР (2500х1800х500)/4-ф 300 4 2500 1800 500 8 392 a Купить
Стеллаж среднегрузовой СГР (2500х1800х600)/4-ф 300 4 2500 1800 600 9 278 a Купить
Стеллаж среднегрузовой СГР (2500х1800х770)/4-ф 300 4 2500 1800 770 9 402 a Купить
Стеллаж среднегрузовой СГР (2500х1800х1000)/4-ф 300 4 2500 1800 1000 10 356 a Купить
Стеллаж среднегрузовой СГР (2500х2100х400)/4-ф 300 4 2500 2100 400 10 934 a Купить
Стеллаж среднегрузовой СГР (2500х2100х500)/4-ф 300 4 2500 2100 500 10 992 a Купить
Стеллаж среднегрузовой СГР (2500х2100х600)/4-ф 300 4 2500 2100 600 11 918 a Купить
Стеллаж среднегрузовой СГР (2500х2100х770)/4-ф 300 4 2500 2100 770 12 042 a Купить
Стеллаж среднегрузовой СГР (2500х2100х1000)/4-ф 300 4 2500 2100 1000 13 116 a Купить
Стеллаж среднегрузовой СГР (2500х2400х400)/4-ф 300 4 2500 2400 400 11 478 a Купить
Стеллаж среднегрузовой СГР (2500х2400х500)/4-ф 300 4 2500 2400 500 11 536 a Купить
Стеллаж среднегрузовой СГР (2500х2400х600)/4-ф 300 4 2500 2400 600 12 462 a Купить
Стеллаж среднегрузовой СГР (2500х2400х770)/4-ф 300 4 2500 2400 770 12 586 a Купить
Стеллаж среднегрузовой СГР (2500х2400х1000)/4-ф 300 4 2500 2400 1000 13 660 a Купить
Стеллаж среднегрузовой СГР (3000х900х400)/5-ф 300 5 3000 900 400 7 142 a Купить
Стеллаж среднегрузовой СГР (3000х900х500)/5-ф 300 5 3000 900 500 7 216 a Купить
Стеллаж среднегрузовой СГР (3000х900х600)/5-ф 300 5 3000 900 600 7 826 a Купить
Стеллаж среднегрузовой СГР (3000х900х770)/5-ф 300 5 3000 900 770 7 980 a Купить
Стеллаж среднегрузовой СГР (3000х900х1000)/5-ф 300 5 3000 900 1000 8 770 a Купить
Стеллаж среднегрузовой СГР (3000х1200х400)/5-ф 300 5 3000 1200 400 7 782 a Купить
Стеллаж среднегрузовой СГР (3000х1200х500)/5-ф 300 5 3000 1200 500 7 856 a Купить
Стеллаж среднегрузовой СГР (3000х1200х600)/5-ф 300 5 3000 1200 600 8 466 a Купить
Стеллаж среднегрузовой СГР (3000х1200х770)/5-ф 300 5 3000 1200 770 8 620 a Купить
Стеллаж среднегрузовой СГР (3000х1200х1000)/5-ф 300 5 3000 1200 1000 9 410 a Купить
Стеллаж среднегрузовой СГР (3000х1500х400)/5-ф 300 5 3000 1500 400 8 322 a Купить
Стеллаж среднегрузовой СГР (3000х1500х500)/5-ф 300 5 3000 1500 500 8 396 a Купить
Стеллаж среднегрузовой СГР (3000х1500х600)/5-ф 300 5 3000 1500 600 9 006 a Купить
Стеллаж среднегрузовой СГР (3000х1500х770)/5-ф 300 5 3000 1500 770 9 160 a Купить
Стеллаж среднегрузовой СГР (3000х1500х1000)/5-ф 300 5 3000 1500 1000 9 950 a Купить
Стеллаж среднегрузовой СГР (3000х1800х400)/5-ф 300 5 3000 1800 400 10 192 a Купить
Стеллаж среднегрузовой СГР (3000х1800х500)/5-ф 300 5 3000 1800 500 10 266 a Купить
Стеллаж среднегрузовой СГР (3000х1800х600)/5-ф 300 5 3000 1800 600 11 376 a Купить
Стеллаж среднегрузовой СГР (3000х1800х770)/5-ф 300 5 3000 1800 770 11 530 a Купить
Стеллаж среднегрузовой СГР (3000х1800х1000)/5-ф 300 5 3000 1800 1000 12 720 a Купить
Стеллаж среднегрузовой СГР (3000х2100х400)/5-ф 300 5 3000 2100 400 13 442 a Купить
Стеллаж среднегрузовой СГР (3000х2100х500)/5-ф 300 5 3000 2100 500 13 516 a Купить
Стеллаж среднегрузовой СГР (3000х2100х600)/5-ф 300 5 3000 2100 600 14 676 a Купить
Стеллаж среднегрузовой СГР (3000х2100х770)/5-ф 300 5 3000 2100 770 14 830 a Купить
Стеллаж среднегрузовой СГР (3000х2100х1000)/5-ф 300 5 3000 2100 1000 16 170 a Купить
Стеллаж среднегрузовой СГР (3000х2400х400)/5-ф 300 5 3000 2400 400 14 122 a Купить
Стеллаж среднегрузовой СГР (3000х2400х500)/5-ф 300 5 3000 2400 500 14 196 a Купить
Стеллаж среднегрузовой СГР (3000х2400х600)/5-ф 300 5 3000 2400 600 15 356 a Купить
Стеллаж среднегрузовой СГР (3000х2400х770)/5-ф 300 5 3000 2400 770 15 510 a Купить
Стеллаж среднегрузовой СГР (3000х2400х1000)/5-ф 300 5 3000 2400 1000 16 850 a Купить
Стеллаж среднегрузовой СГР (3500х900х400)/6-ф 300 6 3500 900 400 8 448 a Купить
Стеллаж среднегрузовой СГР (3500х900х500)/6-ф 300 6 3500 900 500 8 532 a Купить
Стеллаж среднегрузовой СГР (3500х900х600)/6-ф 300 6 3500 900 600 9 258 a Купить
Стеллаж среднегрузовой СГР (3500х900х770)/6-ф 300 6 3500 900 770 9 434 a Купить
Стеллаж среднегрузовой СГР (3500х900х1000)/6-ф 300 6 3500 900 1000 10 374 a Купить
Стеллаж среднегрузовой СГР (3500х1200х400)/6-ф 300 6 3500 1200 400 9 216 a Купить
Стеллаж среднегрузовой СГР (3500х1200х500)/6-ф 300 6 3500 1200 500 9 300 a Купить
Стеллаж среднегрузовой СГР (3500х1200х600)/6-ф 300 6 3500 1200 600 10 026 a Купить
Стеллаж среднегрузовой СГР (3500х1200х770)/6-ф 300 6 3500 1200 770 10 202 a Купить
Стеллаж среднегрузовой СГР (3500х1200х1000)/6-ф 300 6 3500 1200 1000 11 142 a Купить
Стеллаж среднегрузовой СГР (3500х1500х400)/6-ф 300 6 3500 1500 400 9 864 a Купить
Стеллаж среднегрузовой СГР (3500х1500х500)/6-ф 300 6 3500 1500 500 9 948 a Купить
Стеллаж среднегрузовой СГР (3500х1500х600)/6-ф 300 6 3500 1500 600 10 674 a Купить
Стеллаж среднегрузовой СГР (3500х1500х770)/6-ф 300 6 3500 1500 770 10 850 a Купить
Стеллаж среднегрузовой СГР (3500х1500х1000)/6-ф 300 6 3500 1500 1000 11 790 a Купить
Стеллаж среднегрузовой СГР (3500х1800х400)/6-ф 300 6 3500 1800 400 12 108 a Купить
Стеллаж среднегрузовой СГР (3500х1800х500)/6-ф 300 6 3500 1800 500 12 192 a Купить
Стеллаж среднегрузовой СГР (3500х1800х600)/6-ф 300 6 3500 1800 600 13 518 a Купить
Стеллаж среднегрузовой СГР (3500х1800х770)/6-ф 300 6 3500 1800 770 13 694 a Купить
Стеллаж среднегрузовой СГР (3500х1800х1000)/6-ф 300 6 3500 1800 1000 15 114 a Купить
Стеллаж среднегрузовой СГР (3500х2100х400)/6-ф 300 6 3500 2100 400 16 008 a

Базовые размеры

  1. Профили и типы перфорации
  2. Предлагаемая длина модулей
  3. Угол
  4. Стандартные высоты стеллажей
  5. Полные размеры стеллажей

Профили и типы перфорации

Профиль стойки

Прямоугольные профили 80*30мм и 110*30мм.

Задняя перфорированная стенка

Задняя перфорированная стенка с отверстием для ключа.

Задняя перфорированная стенка тип EURO.

Предлагаемая длина модулей

Размеры приведены по осям стоек. В скобках представлены коммерческие маркировки.

Угол

Внутренний угол

Внешний угол

Стандартные высоты стеллажей

Правильный способ монтажа задних стенок (спинок) для стоек с пятками высотой H=100мм.

Правильный способ монтажа задних стенок (спинок) для стоек с пятками высотой H=150мм.

Полные размеры стеллажей

Размеры пристенного стеллажа
ПятаСтойка 80*30Стойка 110*30
G370 468 498
G470 568 598
G570 668 698
G670 768 798
G770 868 898
Размеры двустороннего стеллажа
ПятаСтойка 80*30Стойка 110*30
G370 + G370 856 886
G370 + G470 956 986
G370 + G570 1056 1086
G370 + G670 1156 1186
G370 + G770 1256 1286
G470 + G470 1056 1086
G470 + G570 1156 1186
G470 + G670 1256 1286
G470 + G770 1356 1386
G570 + G570 1256 1286
G570 + G670 1356 1386
G570 + G770 1456 1486
G670 + G670 1456 1486
G670 + G770 1556 1586
G770 + G770 1656 1686

Вернуться наверх

Конструкция стеллажей | Конструкция металлических стеллажей

Металлоконструкции давно уже нашли свое применение во многих сферах хозяйственной деятельности человека. Стоит заметить, что сегодня конструкции стеллажей, изготовленные из металла, применяют не только для формирования систем хранения в складских помещениях, но и для обустройства перегородок в офисах. В интерьере современного жилья стеллаж зачастую служит декоративным элементом.

Конструкция металлических стеллажей

Все виды металлических стеллажей по конструкции практически одинаковые, с незначительными изменениями. Они, как правило, состоят из опорных стоек и различных горизонтальных составляющих: полок, балок и консолей. Все элементы конструкции делают из различных металлических профилей, имеющих определенную форму.

Конструкция стеллажей

По способу крепления деталей стеллажная конструкция бывает сборной или же сварной. К преимуществам сборных моделей, собираемых с помощью крепежных элементов можно отнести удобную транспортировку, быстрый монтаж и демонтаж конструкции. Благодаря эстетичному внешнему виду, сборно-разборные модели, установленные в офисе создают положительный имидж и впечатление о компании.

До недавних пор хорошую устойчивость сварных стеллажей относили к несомненному их преимуществу перед сборными конструкциями. Впрочем, выпускаемые сегодня разборные конструкции, по этому показателю не уступают сварным аналогам, а некоторые зачастую превосходят их. Поэтому стеллажи, собираемые с помощью сварки, не пользуются спросом. Это одна из причин, почему наша компания больше их не производит. В то же время мы увеличили выпуск разборных моделей и расширили их ассортимент.

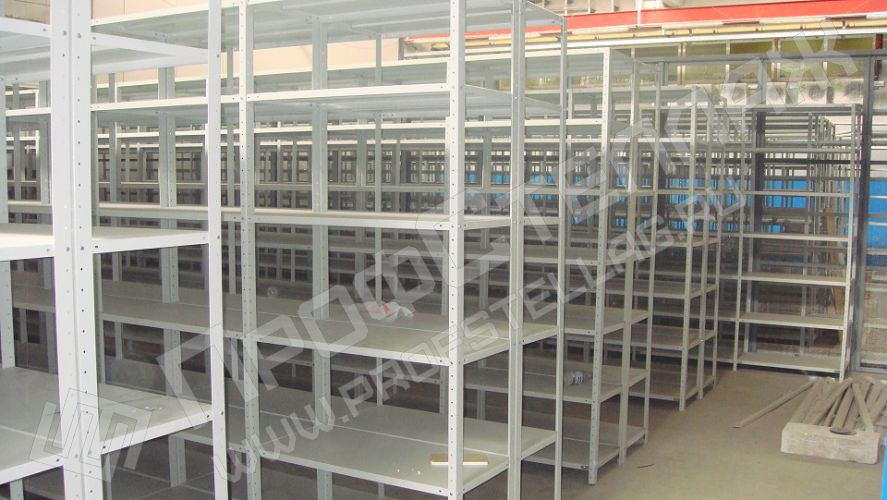

Конструкция металлических стеллажей

На страницах нашего каталога представлены различные виды стеллажей из металла. Среди них вы сможете найти многоярусные паллетные конструкции, разные варианты архивного оборудования, а также универсальные стеллажные системы. При необходимости все эти конструкции легко разбираются. Компактность при перевозке в разобранном виде позволяет обойтись небольшими транспортными расходами. При последующей сборке можно изменить конфигурацию конструкции, монтируя дополнительные детали.

Производственные особенности конструкций стеллажей

Современные производители зачастую делают детали сборного стеллажа с помощью холодного профилирования металла. Эта технология позволяет максимально автоматизировать производственный процесс, уменьшить численность персонала, существенно увеличив  производительность производства. На высокотехнологичной линии, оснащенной  импортным оборудованием можно прокатывать и одновременно перфорировать профили, что повышает эффективность работы прокатной линии. По длине прокатанный профиль ограничивается размером производственного помещения.

Благодаря небольшому шагу перфорационных отверстий по поверхности стоек заказчик может оснастить стеллажную конструкцию необходимым количеством полок, задав при этом любую высоту между ними в зависимости от габаритов предметов размещенных на полках. Все детали имеют полимерное покрытие, удовлетворяющее санитарным требованиям, которые предъявляются к подобным изделиям. Полимерные красители придают красивый вид, увеличивают срок службы, обеспечивая металлу защиту от коррозии.

Элементы конструкции стеллажей

Устойчивость полимерного покрытия в большом диапазоне разных температур позволяет расширить возможности использования металлоконструкций из металла. К примеру, стеллаж универсальный помимо складов и офиса широко используется в гаражных и рабочих подсобках при резких температурных перепадах. При производстве нередко использую оцинкованную сталь. Такие конструкции отличаются устойчивостью к вредной среде и влажности, поэтому их зачастую устанавливают на улице и во влажных помещениях.

Применение стеллажей

Стеллажное оборудование устанавливают на своих складах производственные предприятия и торговые центры. Сегодня выпускается множество разновидностей складских вариантов из металлического профиля, предназначенных для длительного хранения разного рода изделий. Например, на металлическом стеллаже с полками удобно хранить штучный товар, паллетные конструкции удобны для размещения грузовых поддонов, а на консольных хранятся в основном длинномерные изделия. Модели универсального вида помимо склада устанавливают также в офисах и жилых помещениях для декорирования интерьера. На мобильных конструкциях хранятся архивные документы.

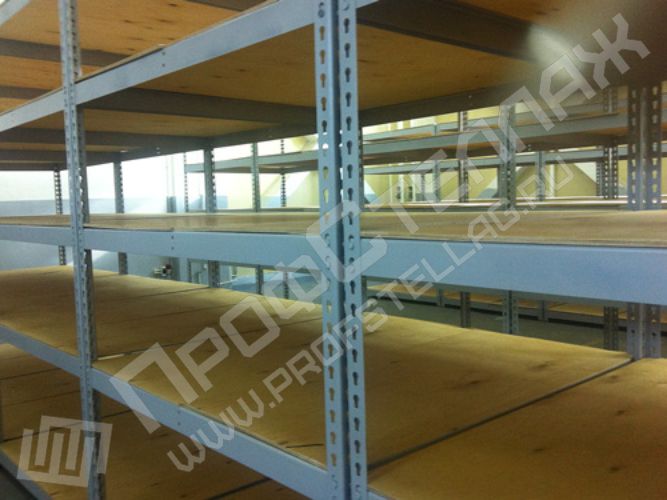

Складские конструкции стеллажей

Преимущества металлических стеллажей

Стеллажные конструкции из металла сегодня становятся все более популярными. Это связано с множеством преимуществ:

  • Несомненную долговечность и прочность, срок эксплуатации металлического стеллажа измеряется десятками лет.

  • Грузоподъемность металлического оборудования выше, чем привычных для нас деревянных аналогов.

  • Возможность рациональной организации хранения грузов.

  • Эстетичный вид конструкции.

  • Возможность быстрой сборки, разборки, регулировки высоты полок и изменения конфигурации стеллажей.

  • Современное металлическое оборудование позволяет создать удобства и простор передвижения в местах его установки.

как рассчитать количество стеллажей для архива

Поможем учесть все нюансы и не ошибиться с выбором архивного стеллажа


Время чтения: 10 минут

Содержание статьи:

Какое количество полочных стеллажей для обустройства архива потребуется и какие размеры лучше выбрать? Для того, чтобы вам было проще ответить на эти вопросы, мы подготовили статью.

Чтобы говорить на «одном языке», давайте сначала разберемся с тем как устроен стеллаж.

Конструкция металлического стеллажа

Архивно-складской стеллаж состоит из вертикальных стоек и горизонтальных полок, для установки которых в стойках предусмотрен ряд отверстий с шагом 2,5 см по всей высоте. Эти отверстия позволяют регулировать расстояние между полками и их количество: вы можете ставить полки ближе друг к другу и тогда на стеллаже их поместиться больше и наоборот.


Стеллажи легко соединяются друг с другом и формируют ряд любой длины. Основная секция стеллажа состоит из 4-х стоек, а дополнительная включает в себя только 2, так как внутренние стойки не дублируются.


Верхняя полка устанавливается на уровне первого верхнего отверстия стойки, а нижняя на уровне не выше 20 см от пола ( 8-го по счету отверстия в стойке) для придания конструкции большей жёсткости.

Архивные стеллажи отличаются друг от друга по высоте, количеству полок, их длине и ширине. Чтобы подобрать для своего помещения оптимальный вариант, выполните 5 простых действий.

Шаг 1. Определите максимальную высоту стеллажа

Чем выше стеллаж, тем больше документов на нем получится разместить, поэтому выбирайте изделие во всю высоту вашего архива. Но не забывайте учесть наличие на потолке выступающих балок, вентиляции или других конструкций, если такие имеются. В каталоге «Риал Стил» есть модели высотой до 2,5 метров под все возможные габариты помещений.

Высота стеллажа напрямую влияет на количество полок, которое в сможете на нем разместить.

Шаг 2. Определите количество полок

Подходящее количество полок для вашего стеллажа рассчитывается по формуле:

Количество полок = (Высота стеллажа – расстояние от пола до нижней полки) / расстояние между полками.

Значение в числителе нам уже известно, поэтому осталось определить значение знаменателя.

Расстояние между полками устанавливают в зависимости от высоты папок или коробов, в котором хранится документация. Так, стандартный короб для папок а4 имеет размеры 39х32х27h см.


Для хранения короба высотой 27 см установите расстояние между полками 30 см – зазор в 3 см необходим, чтобы было удобнее достать документы при необходимости.

Допустим, высота стеллажа 2 метра, а нижняя полка установлена на расстоянии 20 см от пола. Это значит, что с соблюдением интервала в 30 см на стеллаже поместится 6 полок.

Теперь мы можем определиться и с другими характеристиками.

Шаг 3. Определите длину и ширину полок, а также нагрузку на них

Ширина полки также зависит от размера папок или коробок, в которых хранится документация. Например, для стандартного короба а4 с габаритами 39х32х27h см подойдет минимальная глубина стеллажа в 40 см. Длину полки выбирайте с учетом того, чтобы на ней поместилось в ряд максимально возможное число коробок. Так, для нашего варианта идеальной станет полка длиной 120 см: на ней мы почти вплотную поставим 3 коробки.

Зная средний вес одной коробки вы без труда сможете определить, какую нагрузку должна выдерживать одна полка стеллажа. Обычно бывает достаточно, чтобы полка выдерживала 120 кг, но в некоторых случаях вам может потребоваться большее значение.

А теперь мы перейдем к самой творческой части решения нашей задачи.

Шаг 4. Нарисуйте схему расстановки стеллажей

Нарисуйте на бумаге схематичный план помещения и расставьте стеллажи с учетом их размеров и необходимого расстояния между ними:

— основной проход между стеллажами — не менее 120 см;
— вспомогательный проход между стеллажами – не менее 75 см;
— расстояние между наружной стеной здания и стеллажами, параллельными стене, — 75 см;
— расстояние между стеной и торцом стеллажа или шкафа (обход) — 45 см.


При оценке свободного пространства под стеллажи учитывайте расположения окон, дверей, батарей, выступов, ниш и др.

Теперь осталось только убедиться, что пол в помещении выдержит ожидаемую нагрузку.

Шаг 5. Узнайте максимальную нагрузку на перекрытия

Чтобы пол в архиве не рухнул в самый неожиданный момент лучше не пропускать этот пункт. Посчитайте количество стеллажей, которое получилось на вашем плане расстановке, и умножьте на максимально допустимую нагрузку на стеллаж. Так, для архивных-складских стеллажей «Риал Стил» это значение равно 450 кг. После этого узнайте у инженера, который обслуживает здание, смогут ли перекрытия выдержать вес всего количества стеллажей.

Если все хорошо — смело оставляйте заказ в каталоге архивных стеллажей «Риал Стил» или обратитесь к нашим менеджерам. Если нагрузка на перекрытия получилась слишком большая, то пропорционально уменьшайте количество стеллажей.

Заключение

Для того, чтобы правильно рассчитать необходимое количество стеллажей для архива, нужно знать размеры и технические особенности помещения, а также понимать в каких папках или коробках будут храниться документы. Если вы хотите сэкономить время на прохождении перечисленных этапов, то обращайтесь за консультацией к нашим менеджерам.

Чтобы ответ пришел максимально оперативно, прикрепите план помещения к своему запросу. Будьте уверены – мы сможем подобрать наилучшее для вас решение и предложить оптимальное количество стеллажей!


Также предлагаем прочитать статью про обустройство кабинета бухгалтерии, которая поможет правильно организовать хранение документов. Если вы работаете в школе или другом учебном заведении, то в будущем вам может пригодиться статья про требования к ученической мебели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
