Что такое заклепка

Крепление листов металла или другого материала при помощи заклепок — самый древний и самый популярный способ соединения отдельных частей в целую конструкцию. Заклепка, подобранная с учетом специфики веса и материала, лучше выдерживает нагрузку и служит дольше, чем сварное соединение. Особенно это заметно при вибрациях или переменном давлении. Разберемся вместе какие бывают заклепки и как с ними работать.
Основной характеристикой метиза является размер и толщина стержня. Диаметр может быть от 1 до 36 мм при длине от 2 до 180 мм. Важно понимать, что эти параметры влияют на то, получится у вас «долгожитель» или хлипкая развалина. Сталь толщиной в 10 мм может оказаться прочнее медных заклепок более 20 мм в диаметре.
Какие бывают виды заклепок? На первый взгляд классификация заклепок огромна, и обывателю проще простого запутаться в ней. Но это фикция. Немного информации — и вы почувствуете себя мастером в этом деле!

Классификация заклепок

Итак, виды заклепок бывают следующие:

• Обычная заклепка (забивная). Она используется в большинстве строительных работ. Определить эту заклепку очень легко по форме в виде гриба, которая у специалистов называется системой с замыкающей головкой. Обладает достойной прочностью и длительным сроком службы практически при любых нагрузках.
• Вытяжная заклепка. Если доступ к поверхности вашего рабочего материала только с одной стороны, то вытяжная заклепка — ваш спаситель. Какие бывают вытяжные заклепки, поговорим позже.
• Резьбовая заклепка. Популярна, так как обеспечивает разборное резьбовое соединение.
• Заклепки по хрупким, мягким и рыхлым материалам. Они бесконечно разнообразны, и в каждой сфере используются свои типы. Для определения нужного вам метиза лучше всего отталкиваться от конструкции. При изготовлении мебели, например, используют лепестковые заклепки из алюминия.

Перед покупкой

Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок.
При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов. Внимательно изучайте типы заклепок при планировании работ.

Резьбовые заклепки

Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина.
Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении.
Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

Вытяжные заклепки

Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки. Буртики бывают стандартными, потайными, малыми, увеличенными.
Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.

Есть у вытяжных заклепок и другие преимущества:

• низкая цена. В сравнении с резьбовым крепежом, вытяжные заклепки стоят дешевле;
• широкая сфера применения. Используют заклепки при сборке самолетов и прочей техники, а также в быту и в производстве одежды. Важно правильно подобрать метиз, чтобы соединение получилось надежным;
• одну заклепку можно использовать для соединения пакета материалов, толщина которого находится в определенном диапазоне. Это делает крепеж универсальным;
• возможен демонтаж заклепки, если нужно разобрать соединение или заменить сам метиз. Для этого с помощью сверла подходящего диаметра крепеж высверливают.

Обычные заклепки

Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.

Алгоритм действий выглядит следующим образом:

• Происходит наметка будущих соединений.
• Листовой материал фиксируется струбцинами или иными способами.
  Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
• Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.

В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации.

При подборе вытяжных заклепок по параметрам учтите следующие моменты:

• особенности условий эксплуатации. Если речь идет о сборке конструкции, где важна водонепроницаемость, используют заклепки для герметичного соединения;
• какую нагрузку предстоит выдерживать крепежу. Данные о нагрузке необходимы для расчета оптимального диаметра заклепки, требуемой для соединения материалов;
• какова общая толщина пакета скрепляемых материалов. Этот параметр нужен для определения длины стержневой части заклепки;
• какие есть требования к внешнему виду крепежа. Когда требуется выполнить фиксацию листовых материалов с установкой метизов заподлицо, подойдет заклепка с потайной или полупотайной головкой. Для декоративных целей часто используют заклепки с круглой и полукруглой головкой: они имеют привлекательный внешний вид.

Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.

Чем работают с вытяжными и резьбовыми заклепками

В домашних условиях для заклепок вам понадобится обычный ручной заклёпочник — инструмент, специально разработанный для соединения листовых материалов. Для конвейерного производства придется уже рассмотреть электрический, пневматический или гидро-пневматический инструмент.

Подробнее остановимся на разновидностях заклепочников.

Ручные заклепочники универсальны и доступны: их можно использовать при любых погодных условиях, отсутствие возможности подключения к электропитанию для них не помеха. По конструкции различают одноручные, двуручные клепальники, и устройства с кулисным механизмом. Для заклепок диаметром до 5 мм подойдет одноручный заклепочник, для установки метизов достаточно одной руки. Двуручные модели рассчитаны на заклепки диаметром до 8 мм. Скорость расклепывания напрямую зависит от того, какое усилие прилагает монтажник двумя руками при установке заклепки. Кулисный заклепочник представляет собой профессиональный инструмент, рассчитанный на частое использование для установки заклепок большого диаметра.

Когда использование ручной силы нецелесообразно ввиду больших объемов работ, выгодно применять заклепочники автоматические. Электрические модели бывают с аккумулятором и с питанием от сети. Первый вариант подойдет для использования в мастерской, когда нет возможности подключиться к электросети. Необходимо учитывать, что электроинструмент боится воды и пыли, для уличных работ его лучше не применять. Если нужен инструмент повышенной мощности, который не перегревается в процессе работы, используют пневматический заклепочник. Суть срабатывания пневматики заключается в использовании энергии сжатого воздуха, выталкиваемого компрессором. При малых габаритам пневмозаклепочник обладает отличными эксплуатационными параметрами.

Для клепки резьбовых и вытяжных заклепок выпускают разный инструмент. Перед покупкой заклепочника определите, с какими типами и размерами заклепок предстоит работать, и только потом выбирайте инструментарий.

Устройство вытяжных заклёпок | Основные термины и понятия.

Элементы заклёпок

Вне зависимости от вида, практически все вытяжные заклёпки устроены одинаково.

Вытяжная заклёпка — это крепёжное изделие, состоящее из двух частей: полой трубки с буртиком с одной стороны и отрывного цельнометаллического стержня. Полая трубка называется телом или втулкой заклёпки, а часть с буртиком — головкой заклёпки. Обычно тело заклёпки круглое в сечении. Диаметр тела определяет размер заклёпки. Отверстие в теле заклёпки, как правило сквозное — оно проходит сквозь всё тело. Стержень (или сердечник), выступающий из тела заклёпки — это вторая, не менее важная часть вытяжной заклёпки. По виду он напоминает гвоздь, который при установке протягивается сквозь тело заклёпки.

Вообще согласно российскому стандарту ГОСТ Р ИСО 14588-2005 такой тип заклёпок принято называть “слепыми заклёпками”. Однако название “вытяжные заклёпки” или “тяговые заклёпки” как-то больше прижились и получили наибольшее распространение. Существует множество и других “народных” названий, вот некоторые из них:

• Отрывные заклёпки
• Комбинированные заклёпки
• Слепые заклёпки
• Односторонние заклёпки
• Заклёпки с сердечником
• Клёпки вытяжные

Все эти названия имеют отношение к вытяжной заклёпке.

Установка заклёпок

Установка вытяжной заклёпки происходит следующим образом: тело заклёпки вставляется в отверстие подготовленное в деталях, подлежащих соединению. Затем губки ручного заклёпочника или клепальная головка автоматического инструмента, упираясь в буртик заклёпки, захватывают стержень. По мере того, как инструмент протягивает стержень заклёпки сквозь тело, головка стержня расширяет тело заклёпки, формируя соединение. Стержень, вытягиваемый заклёпочным инструментом деформирует хвостовую часть заклёпки, формируя обратную головку на задней поверхности соединяемых материалов. В определённый момент, когда тяговое усилие инструмента достигает заданной величины стержень обламывается в зоне отрыва и отпадает. Заклёпка установлена и обратная головка (часть тела, сформированная в процессе установки с обратной стороны поверхности соединяемых материалов) надёжно держит всё соединение.

Элементы заклёпки

Рассмотрим основные элементы и термины имеющие отношение к установке вытяжных заклёпок:

Размер отверстия.
Размер отверстия под заклёпку играет важную роль в надёжности соединения. Важно, чтобы отверстие было не слишком большим, но и не слишком маленьким. Как правило, каждый поставщик вытяжных заклёпок указывает в своём каталоге рекомендуемый диаметр отверстия для установки определённой заклёпки. Также эту информацию можно найти на заводской упаковке. Старайтесь избегать заусениц внутри и вокруг отверстия.

Толщина пакета соединяемых материалов.
Диапазон толщины пакета соединяемых материалов — это минимальная и максимальная суммарная толщина соединяемых деталей, которые могут быть качественно соединены заклёпкой данной номинальной длины в отверстии определённого диаметра. Важно, чтобы толщина пакета соединяемых материалов находилась в пределах рекомендуемого производителем диапазона. Данные о диапазоне толщины соединяемых материалов конкретной заклёпки также можно уточнить в каталоге производителя.

Усилие на срез.
Усилие на срез — это предельная нагрузка, которую может выдержать заклёпочное соединение без разрушения, приложенная перпендикулярно оси заклёпки.

Усилие на разрыв.
Усилие на разрыв — это предельная нагрузка на растяжение, которую может выдержать заклёпочное соединение без разрушения, приложенная вдоль оси заклёпки.

Значения усилия на срез и на растяжение заклёпки являются ключевыми характеристиками. Именно от них следует отталкиваться при расчёте прочности всего заклёпочного соединения. Определив значения этих величин для одного отдельно взятого соединения, воспользуйтесь каталогом производителя для определения материала и диаметра заклёпки, которые будут соответствовать вашему заданию.

Выбор материала.

Материал используемых заклёпок, также оказывает не малое влияние на прочность всего заклёпочного соединения. Помимо прочностных характеристик самого материала заклёпок, здесь ещё играет большое значение сочетание материалов заклёпки и соединяемых деталей.

Если подобрать сочетание материалов не правильно, соединение не будет прочным и может быстро разрушиться в следствии усталости материала или гальванической коррозии. Основное правило здесь — материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Больше информации о том, как выбрать материал заклёпки смотрите в статье: “Как правильно подобрать материал вытяжной заклёпки”.

Головка заклёпки.

По форме головки различают три основных вида заклёпок:

Вытяжная заклёпка со стандартным прямым буртиком. Это наиболее распространённый тип заклёпок, подходящий для большинства соединений.


Вытяжная заклёпка с потайным буртиком. Этот тип заклёпок устанавливается в зенкованное отверстие и используется для получения плоской поверхности в месте заклёпочного соединения.


Вытяжная заклёпка с увеличенным буртиком. Эти заклёпки применяются в случае, когда деталь из более тонкого, мягкого или хрупкого материала соединяется с твёрдой поверхностью. Увеличенная площадь головки равномерно распределяет прижимное усилие по рабочей поверхности соединяемых материалов, не вызывая их деформации.

Инструмент для заклёпок

Для установки вытяжных заклёпок необходим специальный инструмент, который, фикисируя тело заклёпки, протягивает сквозь неё стержень, тем самым формируя обратную головку. В настоящее время существует несколько разновидностей заклёпочного инструмента для работы во всевозможных условиях:

• Ручной заклёпочный инструмент
• Аккумуляторный заклёпочный инструмент
• Электрический заклёпочный инструмент
• Пневмогидравлический заклёпочный инструмент
• Насадки на шуруповёрт для установки заклёпок

Кроме того, для указанных типов инструмента существует большой выбор оснастки для работы в особых условиях, труднодоступных местах и создания самых разных заклёпочных соединений. Более подробно тему выбора инструмента для установки вытяжных заклёпок мы затронули в статье “Руководство по выбору инструмента для установки вытяжных заклёпок”.

Данный материал соответствует запросам: Вытяжные заклёпки, Вытяжная Заклёпка Тяговая заклёпка, Заклёпка комбинированная, Соединение заклёпкой, Клёпки, Установка заклёпок, Головка заклёпки, Заклёпки размеры, Вытяжные заклёпки размеры, Инструмент для заклёпок, Заклёпочник, Клепальник, Заклепать, Купить заклёпки, Заклёпки для заклёпочника, Крепление заклёпками, Виды заклёпок, Отверстия под заклёпки, Материал заклёпок.

Направляющая для заклепок

— какую заклепку следует использовать?

Вытяжные заклепки и клещи для вытяжных заклепок также называются заклепками и заклепками. Они используются для соединения твердых материалов, таких как листовой металл и металлические предметы, когда у вас есть доступ только к одной стороне материала — например, когда вы устанавливаете брызговики на свой автомобиль или желоба на свой дом. Выбор вытяжной заклепки зависит от среды, в которой она будет использоваться, а также от материалов, с которыми вы будете работать. Поэтому вам нужно выяснить, какой вид и какого размера вытяжная заклепка вам нужна.

Вытяжные заклепки различного назначения

Вытяжные заклепки из нержавеющей стали

Вытяжные заклепки из нержавеющей стали изготовлены из нержавеющей стали класса ISO 304. Они обеспечивают прочное и долговечное соединение. Обычно они служат дольше, чем соединяемые материалы, и хороши на открытом воздухе, например, для крепления номерных знаков или глушителей к автомобилям или ремонта ржавых металлических поверхностей.

Водонепроницаемые глухие заклепки

Водонепроницаемые глухие заклепки изготавливаются в виде одной детали для предотвращения утечки между композитными материалами. Они хорошо подходят, например, для крепления и ремонта водосточных желобов или сборки душевых панелей.

Высокоэффективные глухие заклепки

Высокоэффективные глухие заклепки имеют широкий спектр применения с устойчивым результатом. Они хороши для крепления вывесок, соединения листовых материалов и различных ремонтных работ.

Ссылка на ассортимент высокопроизводительных вытяжных заклепок Rapid



Цветные вытяжные заклепки

Цветные вытяжные заклепки специально приспособлены для крепления номерных знаков и других аксессуаров к автомобилям. Их можно подобрать под цвет автомобиля, чтобы скрыть их.

Ссылка на ассортимент цветных вытяжных заклепок Rapid

Вытяжные заклепки XL

Вытяжные заклепки XL имеют очень большую головку, которая обеспечивает большую площадь поверхности для крепления и дополнительную прочность. Они хороши для соединения мягких материалов, таких как кожа, резина и пластик, с твердыми материалами.

Ссылка на ассортимент вытяжных заклепок Rapid размера XL

Стандартные вытяжные заклепки

Стандартные вытяжные заклепки универсальны и обеспечивают надежные результаты для повседневных проектов.

Ссылка на ассортимент стандартных вытяжных заклепок Rapid

Выбор подходящего размера вытяжной заклепки

Шаг 1: Измерьте диапазон захвата. Диапазон захвата соответствует общей толщине соединяемых материалов.

Шаг 2: Используйте приведенную ниже таблицу для определения длины вытяжной заклепки. Чем больше диаметр вытяжной заклепки, тем прочнее соединение.

Пример: Если вы собираетесь соединить две металлические пластины с захватом 13 мм и хотите использовать пустую заклепку диаметром 4,8 мм, длина заклепки должна составлять 18 мм.

Ø мм	Ваше измерение Диапазон захвата	Необходимая заклепка высота (мм)
3,2	От 2 до 4 мм	8
4,0	От 2 до 5 мм	8
4,0	От 6 до 9 мм	12
4,0	От 8 до 10 мм	14
4,0	От 9 до 12 мм	16
4,0	Между 12 и 15 мм	18
4,8	От 4 до 7 мм	10
4,8	От 6 до 9 мм	12
4,8	От 8 до 11 мм	14
4,8	От 9 до 12 мм	16
4,8	Между 12 и 14 мм	18
4,8	Между 14 и 16 мм	20
4,8	Между 19 и 22 мм	25



Подробнее:
Руководство: Как пользоваться клещами для заклепок?
Руководство: полезная информация о клещах для заклепок

Калькулятор размера заклепок

Создано Kenneth Alambra

Отзыв Стивена Вудинга

Последнее обновление: 02 февраля 2023 г.

Содержание:

• Основные сведения о заклепках и размерах заклепок
• Как пользоваться калькулятором размера заклепок
• Часто задаваемые вопросы

Этот калькулятор размера заклепок поможет вам правильно выбрать размер заклепок и использовать их для крепления. Этот инструмент предоставит вам расчеты глухих и выталкивающих заклепок, поэтому вам не придется выполнять их вручную. Но если вы хотите научиться делать это самостоятельно, вы пришли в нужное место. В этом калькуляторе вы узнаете:

• Основы заклепок и размеров заклепок;
• Как подобрать размер заклепок;
• Как пользоваться этим калькулятором размеров заклепок; и
• Использование таблиц размеров заклепок для определения размера сверла.

Готовы изучить это руководство по размерам заклепок и ? Тогда продолжайте читать. 😁

🙋 Нужен более надежный крепеж, такой как гайки и болты? Возможно, вы сможете найти их нужный размер с помощью нашего калькулятора ниток.

Основы заклепок и размеры заклепок

Заклепки — это крепежные изделия, которые мы можем использовать для соединения двух или более слоев материалов , таких как листы металла, пластика, дерева (включая деревянные балки) и даже текстиля. Мы можем видеть заклепки, используемые в авиастроении, судостроении, алюминиевых и стальных конструкциях, и даже в креплении толстых тканей, таких как кожа и джинсовая ткань.

Однако, для более прочного соединения стальных изделий на весь срок службы, возможно, лучше сварить их, чем заклепать. Ознакомьтесь с нашим сварочным калькулятором, чтобы узнать больше о сварке.

Заклепки бывают разных форм, но обычно выглядят как болты без резьбы. Вместо того, чтобы использовать гайки для закрепления зажатых объектов, мы деформируем конец стержня заклепки (или корпус), чтобы он принял форму другой головки , большей, чем отверстие заклепки. То, как мы деформируем концы хвостовиков, отличает типы заклепок друг от друга.

Есть заклепки, концы которых нам нужно смягчить путем нагревания, чтобы мы могли быстро придать им форму. Существуют также заклепки с хвостовиками, которые можно деформировать механически, ударив молотком или потянув за внутреннюю оправку, как в случае вытяжных заклепок, как показано на анимации ниже:

By Heedless — Собственная работа, CC BY-SA 4.0, Wikimedia

💡 Мы называем их «глухими» заклепками, потому что мы можем установить их даже , не видя другую сторону листов, которые нам нужно скрепить. Мы также называем этот тип заклепок «хлопающими» заклепками из-за хлопкового звука, который они издают, когда внутренняя оправка отрывается от заклепки.

Какой бы тип заклепок мы ни использовали, мы всегда хотим выбрать правильный размер заклепок , чтобы они не отрывались от наших материалов. Что еще хорошо в использовании заклепок, так это то, что мы можем комбинировать различные материалы, например, акриловый лист с алюминием или стекло со сталью, если мы выбираем правильный размер заклепки. В следующем разделе этого руководства по размерам заклепок давайте обсудим, как определить размер заклепок.

Как определить размер заклепок

Мы измеряем заклепку с точки зрения ее длины стержня и диаметра , и мы основываем эти размеры на общей толщине пластин (или листов), которые мы хотим скрепить или зажать вместе, и толщина самой толстой пластины. Мы определяем минимальный диаметр , который мы обозначаем как DminD_\text{min}Dmin​, путем умножения толщины самой толстой пластины , tmaxt_\text{max}tmax​, на 3, как показано в уравнении ниже :

Dmin=tmax×3D_\text{min} = t_\text{max}\times 3Dmin​=tmax​×3

Допустим, наша самая толстая пластина имеет толщину 1,5 мм. Мы умножаем его на 3, чтобы получить 4,5 мм для нашего DminD_\text{min}Dmin​. После этого из таблицы стандартных диаметров стержней заклепки выбираем ближайший к нашему расчетному минимальному диаметру стандартный размер заклепки.

Вот таблица стандартных размеров заклепок , из которой мы можем выбрать рекомендуемый диаметр стержня заклепки (помните, что мы должны выбрать больший размер, чем расчетный минимальный диаметр):

дюйма	миллиметра
1/16 (0,062 50)	1,58750
3/32 (0,09375)	2,38125
1/8 (0,12500)	3,17500
5/32 (0,15625) 90 003	3,968750
3/16 (0,18750)	4,76250
7/32 (0,21875)	5,55625 90 066
1/4 (0,25000)	6,35000
9/32 (0,28125 )	7,14375
5/16 (0,31250)	7,93750
11/32 (0,34375)	8,73125
3/8 (0,37500)	9,52500
13/32 (0,40625) 90 003	10,31875
1/2 (0,50000)	12,70000
5/8 (0,62500)	15,87500
7/8 (0,875 00)	22,22500
1 (1,00000)	25,40000
1 ⅛ (1,12500)	28,57500
1 ¼ (1,25000)	31,75000
1 ⅜ (1,37500)	34,92500
1 ½ (1,50000)	38,10000
1 ⅝ (1,62500)	41,27500

Исходя из приведенной выше таблицы размеров заклепок, поскольку мы рассчитали 4,5 мм для нашего DminD_\text{min}Dmin​, рекомендуемый диаметр стержня заклепки, который мы можем обозначить как DDD, должен составлять 4,7625 мм или 3/16 дюйма.

Затем мы умножаем рекомендуемый диаметр на постоянный множитель ccc, чтобы найти допуск на длину хвостовика , AAA, как показано ниже:

A=D×cA = D\times cA=D×c

Допуск на длину стержня — это часть стержня заклепки, которая сжимается и принимает форму, чтобы стать еще одной фиксирующей головкой. Мы определяем допуск на длину стержня, используя значение множителя ccc, которое зависит от типичного применения заклепки, указанного ниже.

Для застегивающих головок общей конструкции:

• c=1,5c = 1,5c=1,5 для D≤20 ммD \leq 20\ \text{мм}D≤20 мм
• c=1,6c = 1,6c=1,6 для D>20 мм D > 20\ \text{мм}D>20 мм

Для запорных головок в конструкции котла под давлением:

• c=1,7c = 1,7c=1,7 для D≤20 ммD \leq 20\ \text{мм}D≤20 мм
• c=1,8c = 1,8c=1,8 для D>20 мм D > 20\ \text{мм}D>20 мм

Для потайных закрывающих головок для легкого использования:

• c=0,5c = 0,5c=0,5 для любого DDD

Наконец, мы добавляем припуск на длину стержня , AAA, к общей толщине пластин , SSS, чтобы определить длину стержня заклепки LLL. В виде уравнения мы выражаем это как:

L=S+AL = S + AL=S+A

Общая толщина пластин, SSS, представляет собой сумму всех толщин пластин, которые нам необходимо скрепить, включая самая толстая плита.

Не забудьте также выбрать заклепки с длиной, наиболее близкой к расчетной длине стержня заклепки . Хотя выбор более длинных заклепок означал бы, что мы могли бы поместить на них больше материалов, мы не смогли бы затянуть их должным образом.

🙋 Говоря о наиболее подходящих заклепках, также важно знать правильный размер отверстия для ваших заклепок . Давайте кратко рассмотрим это в следующем разделе этого руководства по размерам заклепок.

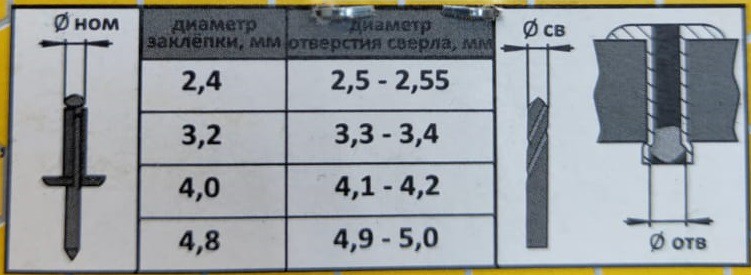

Использование таблиц размеров заклепок для определения размера сверла

Подобно болтам, штифтам и другим подобным крепежным изделиям, нам сначала нужно просверлить отверстия, прежде чем мы сможем установить наши заклепки. Логически мы хотим использовать сверла того же размера, что и наши заклепки (например, сверло 1/8 дюйма для заклепок 1/8 дюйма). Но, как правило, мы хотим, чтобы наши заклепки свободно скользили в отверстиях с припуском на диаметр не более шеститысячных дюйма .

Вот таблица минимального и максимального диаметра отверстия для каждого стандартного размера заклепки:

90 303

3/16

903 03

1.13100

90 303

1,37500

90 081

Размер заклепки	Мин. диаметр отверстия		Макс. диаметр отверстия
	дюймов	мм	90 049 дюймов	мм
1/16	0,06250 9 0003	1,58750	0,06850	1,73990
3/32	0,093 75	2,38125	0,09975	2,53365
1/8	0,12500	3,17500	0,13100	3,32740
5/32	0,15625	3,96875	0,16225	4,12115
0,18750	4,76250	0,19350	4. 91490
7/32	0,21875	5,55625	0,22475	90 002 5.70865
1/4	0,25000	6,35000	0,25600 9006 6	6,50240
9/32	0,28125	7,14 375	0,28725	7,29615
5/16	0,31250	9000 2 7,93750	0,31850	8. 08990
11/32	0,34375	9000 2 8.73125	0.34975	8.88365
3/8 900 66	0,37500	9,52500	0,38100	9,67740
13/32 9 0003	0,40625	10.31875	0.41225	10.47115
1/2 90 003	0,50000	12,70000	0,50600	12,8 5240
5/8	0,62500	15,87500	0,63100	16. 02740
3/4 91 9.20240
7/8	0.87500	22.22500 9006 6	0,88100	22,37740
1	1.00000	25.40000	1,00600	25,55240
1 1/8	1.12500	28,57500	28.72740
1 1/4	1.25000	31,75000	1 3/8	34,92500	1. 38100	35.07740
1 1/2	900 02 1.50000	38.10000	1.50600	38.25240
1 5/8	1.62500	41.27500	1.63100	41.427 40

✅ Если вы работаете с алюминиевыми материалами и клепаете их, и вам интересно, насколько тяжелым будет ваш конечный продукт, у нас есть калькулятор веса алюминия, который вы можете использовать, чтобы рассчитать это для вас.

Как пользоваться калькулятором размеров заклепок

Пользоваться нашим калькулятором размеров глухих или заклепок очень легко и просто. Тем не менее, вы можете выполнить следующие шаги при использовании нашего инструмента:

1. Выберите предпочтительную форму головки заклепки для вашего проекта. Обычно мы используем заклепки с головкой и головкой в целом и в конструкциях котлов, в то время как мы используем заклепки с потайной головкой для легкого использования.
2. Выберите соответствующую заклепку приложение , если вы предпочитаете использовать заклепки с плоской головкой.
3. Введите толщину самой толстой пластины , которую необходимо закрепить.
4. Введите общую толщину других пластин или целевую общую толщину зажима .

После выполнения этих шагов наш калькулятор размера заклепки покажет минимальный и рекомендуемый диаметры стержня и рекомендуемую длину стержня заклепки , которые подходят для вашего применения.

В качестве дополнительной функции вы можете использовать наш инструмент для определения минимального и максимального диаметра отверстия для рекомендуемого размера заклепки. Нажмите кнопку Расширенный режим под нашим калькулятором, чтобы активировать эту функцию.

Часто задаваемые вопросы

Как выбрать правильный размер заклепки?

Чтобы выбрать правильный размер заклепки для вашего проекта:

1. Определите толщину самого толстого материала , который вы хотите закрепить. Скажи 2,0 мм .

2. Умножьте эту толщину на 3 , чтобы найти подходящий минимальный диаметр для ваших материалов.

   2,0 мм × 3 = 6,0 мм .

   Поставщики заклепок порекомендуют вам заклепки диаметром 6,35 мм (1/4 дюйма), если вам не нужны заклепки нестандартного размера 6,0 мм.

3. Измерьте общую толщину материалов, которые необходимо скрепить. Скажем, 5,0 мм .

4. Добавьте рекомендуемый диаметр в 1,5 раза к общей толщине, чтобы найти требуемую длину стержня для вашей заклепки .

   5,0 мм + (1,5 × 6,35 мм) = 14,525 мм

Как рассчитать диаметр заклепки?

Для расчета диаметра заклепок, которые соответствуют вашим потребностям:

1. Перечислите толщину материалов , которые необходимо комбинировать. Скажем, вам нужно скомбинировать акриловый лист толщиной 5 мм с алюминиевым уголком 2 мм .
2. Обратите внимание на толщину самого толстого материала . Поскольку акриловый лист толще алюминиевого уголка, мы используем 5 мм .
3. Умножьте наибольшую толщину на 3 , чтобы найти минимальный диаметр заклепки, которую вы можете использовать. 5 мм × 3 = 15 мм .

Может ли заклепка быть слишком длинной?

По возможности выбирайте заклепки с длиной стержня равной толщине материала нужно зажимать с припуском в 1,5 раза больше диаметра стержня заклепки.

Некоторые поставщики заклепок указывают диапазон захвата своих заклепок, который приблизительно соответствует диапазону толщины, с которым может работать заклепка. Найдите заклепки с диапазоном захвата, точно соответствующим общей толщине материала, который необходимо зажать.

Каков диапазон захвата заклепки 3,2×12 мм?

Заклепка 3,2×12 мм или 1/8×1/2 дюйма имеет примерно 7,9-мм диапазон захвата .

Заклепка 3,2×12 имеет диаметр 3,175 мм (или 1/8 дюйма) и длину 12,7 мм (или 1/2 дюйма). Мы находим диапазон захвата, вычитая диаметр заклепки из ее длины в 1,5 раза.

В виде уравнения, то есть:

12,7 мм - 1,5 × 3,175 мм = 7,9375 ≈ 7,9 мм .
