Разница цемент и портландцемент: Отличия цемента от портландцемента | Статья ООО «МонолитКомплектСервис»
Расшифровка обозначения цемента. Соответствие с Евростандартом
Одно из главных правил, которые помогают купить хороший цемент, это правильно читать маркировку цемента на мешке. Но как правильно ее читать и понимать, если в Украине не один стандарт классификации, и все они разные?
Давайте окончательно и навсегда разберем, как правильно читать маркировку на мешке с цементом и более того, найдем соответствие нашим маркам в европейском стандарте.
И, что бы в голове сложился огромный пазл из буквенных обозначений и цифр, начинаем от большего к меньшему.
По каким признакам принято классифицировать цемент?
Цемент принято классифицировать:
- по составу;
- по прочности;
- по скорости схватывания.
На мешке с цементом обязательно производитель указывает условное обозначение цемента. По обозначению вы можете с легкостью сказать, что за цемент вы берете. Если условного обозначения на мешке нет — ЭТО ФАЛЬСИФИКАТ! Такой цемент опасно покупать, как для будущих построек, так и для жизни.
![]()
*Вам необходимо разбираться в классификации цемента по составу, потому что основную маркировку берут отсюда.
По составу цемент на основе портландцемента разделяется на пять типов
- Портландцемент — это клинкерный цемент, который не содержит минеральных добавок. На упаковке обозначается ПЦ І.
- Портландцемент с минеральными добавками от 6% до 35%. Этот тип делится на два подтипа:
А — процентное соотношение добавок от 6% до 20%, на упаковке обозначается
ПЦ II/А-Ш.
Б — соотношение добавок от 21% до 35%, на упаковке обозначается ПЦ II/Б-Ш.
- Шлакопортландцемент (ШПЦ) — процентное соотношение добавок от 35% до 96%. На упаковке обозначается как ШПЦ.
- Пуццолановый цемент. Пуццолан — это природный материал, смесь вулканического пепла, туфа и пемзы.
Обозначается на упаковке аббревиатурой ППЦ
- Композиционный цемент, который может содержать несколько добавок таких как шлак зола и известняк. На упаковке обозначают КЦ V.
Благодаря данной классификации мы уже можем прочитать половину маркировки. Например:
Расшифровка обозначения цемента согласно Европейского стандарта.*Цемент CRH “УНИВЕРСАЛ ПЛЮС” маркируется ПЦ ІІ/Б-Ш-400. Это значит, что это портландцемент второго типа с содержанием шлака от 21%.
Цемент CRH “СУПЕРЦЕМ” маркируется ПЦ І. Это значит, что это портландцемент первого типа без шлака.
Цемент CRH “СУПЕРЦЕМ ПЛЮС” маркируется ПЦ ІІ/А-Ш-500. Значит это портландцемент второго типа с содержанием шлака от 6%.
Как правильно расшифровать следующие обозначения:
- CEM II BS 32,5 N?
- CEM I 42,5?
- CEM III BS 22,5?
- CEM III A 32,5 N?
Обозначения цемента маркируется и регламентируется Европейским стандартом EN 197-1. По сути это тот же портландцемент только с другими обозначениями. Европейский стандарт разделяет цемент на 5 типов, только подтипов у него намного больше. Самые основные виды цемента, которые представлены в Украине:
Марочная прочность цемента является одним из главных показателей качества.
Прочность цемента определяется буквой М и числом: М300, М400, М500 и указывает на максимальные прочностные качества. Например, маркировка М500 говорит о том, что данный вид цемента способен выдержать нагрузку 500 кг/см.
В Европейском стандарте цементы по прочности маркируются следующим образом:
Также при маркировке цемента используют буквы Р/Н, которые указывают на специальные свойства:
*Р — быстротвердеющий цемент, который в начальные сроки твердения максимально эффективен.
В Европейском стандарте обращайте внимание на букву в конце. R означает высокую раннюю прочность. N — нормальную раннюю прочность.
Цемент Д0 и Д20
22.04.2017 Стройматериалы
В магазинах и на строительных базах в Заокском районе представлен цемент различных марок и с разными характеристиками. Сегодня мы хотим обратить внимание покупателей на одну из очень важных характеристик цемента — соотношение в его составе добавок по отношению к клинкеру. При покупке цемента об этом параметре редко кто задумывается, а ведь разница между цементом Д0 и Д20 весьма существенна как по составу, так и в области применения.

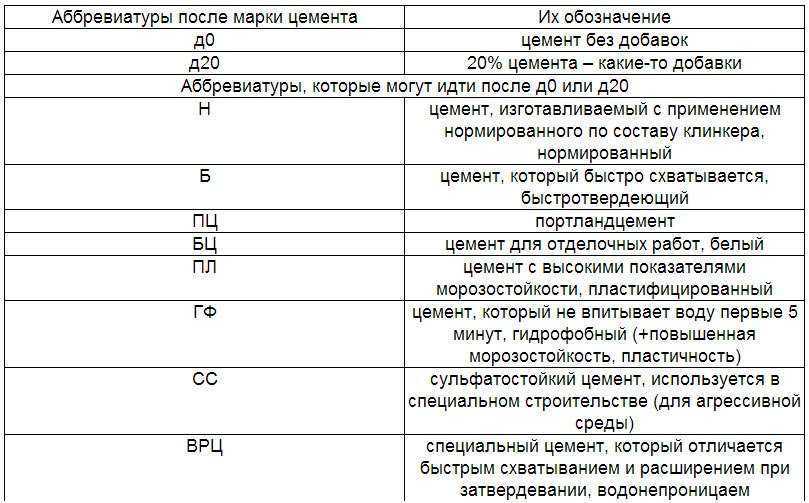

Итак, давайте попробуем разобраться, что означает буква «Д», и как она влияет на характеристики цемента. Для получения цемента с нужными свойствами в его состав вводят различные добавки. Они как раз и обозначаются буквой «Д», а цифра, стоящая за буквой, означает процентное соотношение добавок к клинкеру. Для отображения дополнительных свойств материала применяют специальную аббревиатуру, которая размещается после указания количества добавок в процентах.
Благодаря добавкам цемент приобретает дополнительные полезные качества, среди которых можно выделить устойчивость к следующим факторам:
• воздействию влаги;
• появлению коррозии;
• влиянию низких температур.
Если сравнить цемент Д0 и Д20, то в первом случае материал будет состоять целиком из цементного клинкера. Его получают путем обжига известняка и особого вида глины при температуре +1450 °C. Затем материал измельчают, просеивают и соединяют с гипсом, количество которого не должно превышать одного процента от массы исходного сырья. Цемент без добавок отличается прочностью и скоростью затвердевания.
Его модификация Д20 изготавливается поэтапно и представляет однородную порошкообразную массу из клинкера и определенных веществ. В результате цемент состоит из 80 % клинкера и 20 % добавок, наименование которых отражают свойства материала.

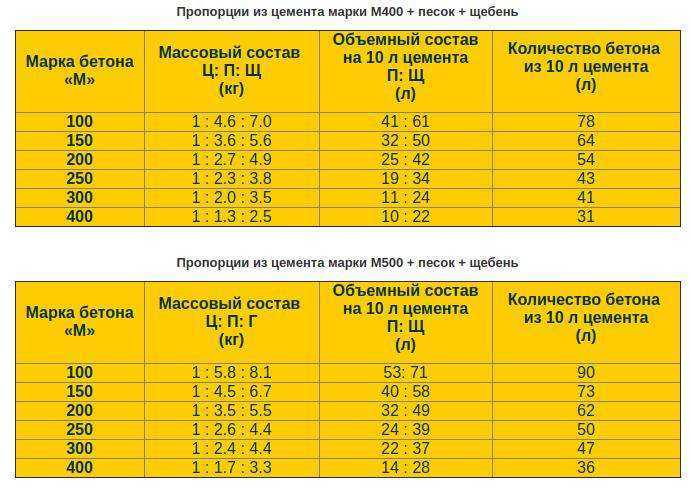

Область применения определяется не только составом, но и маркой цемента по прочности сжатия. Чем она выше, тем надежнее сооружения и дольше их срок эксплуатации. Поэтому, выбирая, какой цемент лучше: Д0 или Д20, нужно учитывать назначение и условия использования строительных объектов. Среди наиболее распространенных можно выделить:
• М400 Д0. Он отличается высокой морозостойкостью, средними деформациями при усадке и темпами отвердевания. Применяется для изготовления сборных и монолитных конструкций в частном строительстве и сооружении промышленных объектов.
• М400 Д20: характеризуется средними деформациями при усадке, морозостойкостью и темпом твердения. Используется для производства различных конструкций из бетона.
• М500 Д0 отличается высокой морозостойкостью и прочностью. Поэтому его применяют при возведении крупных промышленных сооружений, мостовых конструкций, аэродромных покрытий и во время выполнения различных восстановительных работ.
• М500 Д20 имеет средние показатели морозостойкости и твердения. Служит в качестве сырья для отливки монолитных изделий, в частном строительстве и отделке.
Кроме характеристик цементы Д0 и Д20 отличаются ценой. Чистый материал стоит дороже состава с модифицирующими добавками.
Купить цемент в Заокском районе можно в СтройМаркете ДляСтроителей.рф. Собственный парк грузовых автомобилей различной грузоподъемности обеспечит доставку цемента по Заокскому району. СтройМаркет работают ежедневно, без обеда и без выходных, с 8-00 до 20-00.
Вернуться к списку публикаций
Понимание разницы между цементом и бетоном
Хотя многие люди используют термины «цемент» и «бетон» взаимозаменяемо, между этими двумя материалами существуют четкие различия. В этой статье мы разбираем разницу между этими двумя строительными материалами, которые жизненно важны для восстановления моста и инфраструктуры.
Цемент: основной материал «Цемент», обычно называемый портландцементом, представляет собой порошок, который смешивают с другими материалами для создания готового продукта, известного как «бетон». Одна из лучших аналогий для различения этих двух материалов заключается в том, что «цемент для бетона — то же, что мука для спекания». По сути, цемент является связующим материалом в бетоне и состоит из известняка, кварцевого песка, глины, сланца и ракушек. Это сырье смешивают с химическими веществами (такими как кальций, кремний и железо), измельчают, нагревают при высоких температурах, а затем измельчают до получения мелкого порошка — цемента.
Портландцемент был впервые изготовлен в 1800-х годах каменщиком в Англии. Название было навеяно цветом камня из каменоломен на острове Портленд — недалеко от побережья Англии. Хотя это было результатом непрерывного совершенствования технологии бетона, цемент восходит к Римской империи.
Портландцемент является наиболее распространенным типом цемента, используемым в строительной отрасли, и представляет собой гидравлический цемент, затвердевающий в процессе гидратации. В сочетании с водой он схватывается и затвердевает в результате химической реакции, превращаясь в клей, скрепляющий заполнители в бетоне. Существует около 13 различных типов цемента, различающихся по цвету, времени схватывания, степени гидратации и критериям производительности от быстросхватывающегося цемента до расширяющегося цемента.
Как упоминалось выше, бетон обычно представляет собой смесь цемента, крупных заполнителей и песка с мелкими заполнителями. Вода добавляется для активации цемента, образующего пасту, которая связывает заполнители в бетонной смеси вместе. Другие вяжущие материалы (шлак, летучая зола или микрокремнезем) и химические добавки (суперпластификаторы) обычно используются для улучшения пластических и затвердевших свойств бетона. Основное различие между цементом и бетоном заключается в том, что «цемент» — это порошок для производства бетона, а «бетон» — это, в конечном счете, конечный продукт, который мы используем для строительства нашей инфраструктуры.
Бетон является универсальным ресурсом, поскольку он превращается из сухой смеси в жидкий формовочный материал, который в конечном итоге затвердевает в бетонные плиты, стены и конструкции. После затвердевания бетон требует специального оборудования, такого как машина для гидродемонтажа, для правильного удаления. Наша команда часто прибегает к гидродемонтажу, поскольку это безопасное, контролируемое и безударное решение для удаления бетона, которое не имеет риска микротрещин на существующей поверхности основания по сравнению с другими традиционными методами фрезерования и скарификации бетона.
Первые применения бетоноподобного материала восходят к Римской империи и Древнему Египту, хотя есть мнение, что современная история бетона началась с изобретения портландцемента.
Из-за различной прочности, долговечности, технологичности и проектных требований технология бетона постоянно развивается и улучшает свои общие характеристики. В настоящее время существует более 20 типов бетона, одним из самых прочных и долговечных является сверхвысококачественный бетон (UHPC).
UHPC: инновационное решение UHPC обладает замечательной прочностью на сжатие до 29 000 фунтов на квадратный дюйм (psi), а также прямой прочностью на растяжение 1000-1800 psi. Помимо невероятных свойств материала, UHPC представляет собой долговечное и экономичное решение, позволяющее снизить затраты на восстановление структурно дефектных мостов, а также увеличить срок их службы.
Чтобы узнать больше об истории UHPC и о том, как его применение может помочь вашим проектам, прочитайте наше «Краткое руководство по истории UHPC».
Хотите узнать больше о гидродемонтаже?
— Цемент в сравнении с портланд-известью
Кладочный цемент в сравнении с портланд-известковыми смесями Сегодня на рынке кладочных материалов существует большая путаница между кладочным цементом и смесями портланд-извести. Один вопрос, который всегда задают: «Какой из них лучше?» Единственный способ ответить на это
То есть продукты разные, но при правильном обращении производят качественную кирпичную конструкцию. Кладочные цементы и смеси портландцемент/известь имеют разные ингредиенты, процессы производства и отличаются друг от друга.
Кладочный цемент
Кладочный цемент производится на цементном заводе с использованием портландклинкера, пластификаторов и воздухововлекающих агентов, которые перетираются вместе. Некоторые предметы, которые можно использовать в качестве пластификаторов,
известняк, глина, сырье и гидрат извести. Эти материалы при тонком измельчении обладают способностью адсорбировать воду, что повышает обрабатываемость. Воздухововлекающие вещества защищают от замерзания-оттаивания
износ и обеспечивают дополнительную работоспособность. Воздухововлекающие агенты образуют крошечные микроскопические пузырьки воздуха в строительном растворе. Эти пузырьки воздуха действуют как шарикоподшипники, повышая работоспособность.
защита от замерзания и оттаивания достигается за счет того, что любая вода, которая может замерзнуть и расшириться, будет делать это внутри этих пузырьков, что не позволяет накапливаться напряжениям внутри растворного шва.
Кладочные цементы типов N, S и M подпадают под стандарт ASTM C91, Стандартные технические условия для кладочных цементов. Все производители кладочного цемента должны показать, что их продукция соответствует физическим требованиям, изложенным в ASTM C91. ASTM C270, Стандартная спецификация раствора для каменной кладки, охватывает строительство каменных конструкций с использованием растворов. Поэтому возведение кирпичной кладки конструкции с использованием раствора в соответствии со стандартом ASTM C270 и кладочного цемента, отвечающего требованиям ASTM C91, делают приемлемым раствор при условии качественного выполнения работ.
Смеси портландцемента/извести
Смеси портландцемента/извести производятся на смешивающем предприятии с использованием портландцемента и гашеной извести типа S. Известь обеспечивает удобоукладываемость почти так же, как пластификаторы для каменной кладки.
цементы. Известь состоит из кристаллов гидроксида шестиугольной формы. Эти кристаллы представляют собой тонкие плоские частицы, которые скользят и скользят друг по другу, но никогда не отделяются полностью, действуя как смазка.
Частицы извести в смеси портланд/известь очень мелкие, что помогает повысить ее способность эффективно удерживать воду, что опять же повышает удобоукладываемость.
Смеси портландцемента/извести типов N, S и M подпадают под действие только ASTM C270. Это связано с тем, что два ингредиента смеси P/L, портландцемент и известь, покрыты своими соответствующие спецификации: ASTM C150, Стандартная спецификация для портландцемента, и ASTM C207, Стандартная спецификация для гашеной извести для каменной кладки. Поэтому возведение кирпичной кладки конструкции с использованием строительного раствора в соответствии с ASTM C270 и смеси P/L с использованием портландцемента ASTM C150 и извести ASTM C207 обеспечивают приемлемый строительный раствор при условии качественного выполнения работ.
Сходства
Несмотря на различия между кладочным цементом и смесями P/L, они по-прежнему очень похожи в отношении конечных результатов. Один из самых важных пунктов при возведении кладки
Стена заключается в том, чтобы обеспечить ее способность удерживать воду, что часто называют водопроницаемостью. Как кладочные цементные растворы, так и смеси P/L обладают способностью обеспечивать водопроницаемость,
учитывая, что они эффективно используются каменщиком. Ключом к водопроницаемости являются полные, полные швы кровати и головки. У каменщика, которому комфортно пользоваться одним из продуктов, часто возникают проблемы.
используя другой. Наиболее распространенной причиной недостаточной водопроницаемости стены является то, что каменщик не был знаком с используемым продуктом и, таким образом, не мог получить полные, законченные соединения головки и основания.
Еще один пункт, который следует за этой же идеей, — это связь. Полные соединения головки и основания обеспечивают более прочное и полное соединение, которое достигается каменщиком, знакомым с продуктом, который они изготавливают.
использует и знает, как использовать его эффективно.
Многие противники кладочного цемента утверждают, что пузырьки воздуха в растворе мешают сцеплению и, следовательно, водопроницаемости. Были проведены исследования для проверки связи с различными цементов, но многие из этих испытаний проводятся в условиях «хранения в воздухе», которые трудно сравнить с реальными жизненными ситуациями. Испытания, проведенные таким образом, чтобы они соответствовали реальным полевым условиям. показывают, что кладочные цементы достигают высокой прочности сцепления, как и смеси P/L. Это связано с тем, что все продукты на основе цемента нуждаются в воде для гидратации всех частиц цемента. Когда образец хранится в лаборатории без атмосферной влаги, частицы цемента не могут полностью гидратироваться, что снижает способность сцепления и водопроницаемость.
Еще одна проблема, которую часто неправильно понимают, — высолы. Высолы – это «пятна» белого цвета, которые могут появиться на каменной кладке. Многие люди путают это белое пятно с известью. и вините в этом смесь прибылей и убытков. Однако это «пятно» возникает, когда вода растворяет растворимые соли, содержащиеся во всех кладочных материалах, затем вода испаряется, а соли остаются. Этот
это явление часто встречается в недавно построенных каменных конструкциях из-за внутренней влаги, удерживаемой внутри самой конструкции. Со временем он исчезает и не появляется снова, если не ввести влагу.
где-то еще в системе.
Последний вопрос, который возникает при обсуждении кладочных цементов и смесей P/L, – это возможность аутогенного заживления трещин в растворах при использовании смеси P/L. Теория заключается в том, что когда
в растворе P/L образуется трещина, известь в растворе способна заполнить трещину. Важно отметить, что заживлению подлежат крошечные микротрещины, а не трещины. Этот
происходит потому, что через трещину проникает вода, которая растворяет часть кальция в богатом известью растворе. Затем углекислый газ из воздуха вступает в реакцию с растворенным кальцием. вырабатывая карбонат кальция, который закупоривает трещину. Нет сомнений, что это может произойти, вопрос только в том, что происходит с пустотой, которая образуется, когда кальций растворяется и движется, чтобы заполнить
трещина. И последнее, аутогенное заживление не устраняет трещины и другие проблемы, которые обычно возникают из-за плохой техники кладки.
Заключение
Споры вокруг кладочных цементов и смесей P/L, скорее всего, никогда не исчезнут. Просто помните, что ключом к успешному проекту каменной кладки является хорошо квалифицированный каменщик на работе. кого устраивает продукт, который он использует, а не тип раствора, который дизайнер указывает для проекта.
Руководство по раствору для кладки
Типы раствора (ASTM C-270)
|
