Регулировка яркости светодиодных лент — статья

Главная > Статьи >

Вы можете без труда регулировать яркость светодиодных лент до того уровня, который наиболее комфортен для восприятия вашего глаза. Для этого вовсе не обязательно придумывать способы, чтобы снизить сетевое напряжение, тем более что такой вариант практически неосуществим. Яркость свечения можно изменять при помощи метода широтно-импульсной модуляции (ШИМ). Для этого вам понадобится специальный управляющий модуль на основе блока питания, к которому подключен конвертер и контроллер управления цветом. Суть метода заключается в том, что при отсутствии постоянного напряжения на светодиод ток подается импульсно, что приводит к уменьшению светового потока. Импульсная частота может составлять сотни и тысячи герц, временные промежутки между импульсами могут иметь разное временное значение (расчет идет на десятые и сотые доли секунды, но это зависит от параметра конкретного светодиода). Человеческий глаз не способен воспринимать такую частоту мерцания, поэтому при уменьшении светового потока нам кажется, что светодиод продолжает работать в обычном режиме. Таким образом, становится возможным регулировать световой поток в определенном промежутке времени. При изменении яркости светодиода (этот процесс называется диммированием) его цветовая температура остается на прежнем уровне. В обычных же лампах накаливания уменьшение яркости сопровождается изменением цвета – происходит смещение спектра в желто-оранжево-красный район. Отсутствие таких изменений у светодиодных лент, модулей и линеек прибавляют еще один плюс к преимуществам их использования в сфере подсветки рекламных вывесок, архитектурных объектов и других элементов.

Для выбора товара перейдите в категорию каталога:
  • контроллеры для RGB лент >>
  • светодиодные ленты для дома >>

Однако же нужно иметь в виду, что использование диммеров для традиционных ламп накаливания невозможно по причине того, что для разных осветительных приборов существует разный принцип работы регуляторов яркости.

При отсутствии диммера, предназначенного для использования со светодиодами, можно подключить к одному из каналов контроллер RGB – прибор для управления цветом. Во время его использования нужно учесть, что мощность контроллера рассчитана на 3 канала по 40 Вт, поэтому к каждому каналу можно подключить по одному отрезку гибкой светодиодной ленты. Для обеспечения мощности более 120 Вт можно воспользоваться усилителем или применить другие каналы RGB-контроллера.

Согласно подобному принципу становится возможным изменение цветов в RGB-светодиодах. Например, если изменить общий поток света на каждом из трех цветовых кристаллов – красном, зеленом и синем, то на выходе из смешения этих цветов разной яркости можно получить оттенки как фиолетового, так и пурпурного цвета.

Всё для светодиодного освещения Вы найдете в разделах каталога:

  • Светодиодные лампы mr16
  • Светодиодные лампы с цоколем
  • Светодиодные встраиваемые светильники
  • Светодиодные led ленты

Регулировка яркости светодиодов

Если упустить подробности и объяснения, то схема регулировки яркости светодиодов предстанет в самом простом виде. Такое управление отлично от метода ШИМ, который мы рассмотрим чуть позже.
Итак, элементарный регулятор будет включать в себя всего четыре элемента:

  • блок питания;
  • стабилизатор;
  • переменный резистор;
  • непосредственно лампочка.

И резистор, и стабилизатор можно купить в любом радиомагазине. Подключаются они точно так, как показано на схеме. Отличия могут заключаться в индивидуальных параметрах каждого элемента и в способе соединения стабилизатора и резистора (проводами или пайкой напрямую).

Собрав своими руками такую схему за несколько минут, вы сможете убедиться, что меняя сопротивление, то есть, вращая ручку резистора, вы будете осуществлять регулировку яркости лампы.

В показательном примере аккумулятор берут на 12 Вольт, резистор на 1 кОм, а стабилизатор используют на самой распространенной микросхеме Lm317. Схема хороша тем, что помогает нам сделать первые шаги в радиоэлектронике. Это аналоговый способ управления яркость. Однако он не подойдет для приборов, требующих более тонкой регулировки.

Необходимость в регуляторах яркости

Теперь разберем вопрос немного подробнее, узнаем, зачем нужна регулировка яркости, и как можно по-другому управлять яркостью светодиодов.

  • Самый известный случай, когда необходим регулятор яркости для нескольких светодиодов, связан с освещением жилого помещения. Мы привыкли управлять яркостью света: делать его мягче в вечернее время, включать на всю мощность во время работы, подсвечивать отдельные предметы и участки комнаты.
  • Регулировать яркость необходимо и в более сложных приборах, таких как мониторы телевизоров и ноутбуков. Без нее не обходятся автомобильные фары и карманные фонарики.
  • Регулировка яркости позволяет экономить нам электроэнергию, если речь идет о мощных потребителях.
  • Зная правила регулировки, можно создать автоматическое или дистанционное управление светом, что очень удобно.

В некоторых приборах просто уменьшать значение тока, увеличивая сопротивление, нельзя, поскольку это может привести к изменению белого цвета на зеленоватый. К тому же увеличение сопротивления приводит к нежелательному повышенному выделению тепла.

ШИМ управление

Выходом из, казалось бы, сложной ситуации стало ШИМ управление (широтно-импульсная модуляция). Ток на светодиод подается импульсами. Причем значение его либо ноль, либо номинальное – самое оптимальное для свечения. Получается, что светодиод периодически то загорается, то гаснет. Чем больше время свечении, тем ярче, как нам кажется, светит лампа. Чем меньше время свечения, тем лампочка светит тусклее. В этом и состоит принцип ШИМ.

Управлять яркими светодиодами и светодиодными лентами можно непосредственно с помощью мощных МОП-транзисторов или, как их еще называют, MOSFET. Если же требуется управлять одной-двумя маломощными светодиодными лампочками, то в роли ключей используют обычные биполярные транзисторы или подсоединяют светодиоды напрямую к выходам микросхемы.

Вращая ручку реостата R2, мы будет регулировать яркость свечения светодиодов. Здесь представлены светодиодные ленты (3 шт. ), которые присоединили к одному источнику питания.

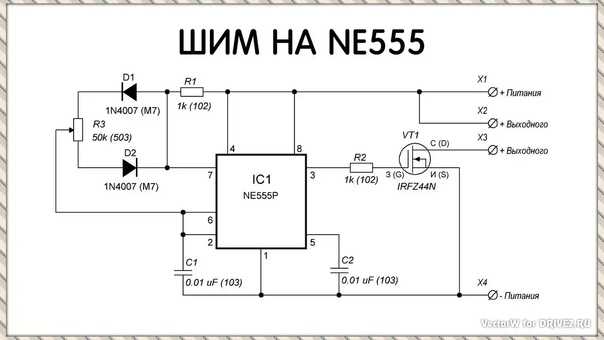

Зная теорию, можно собрать схему ШИМ устройства самостоятельно, не прибегая к готовым стабилизаторам и диммерам. Например, такую, как предлагается на просторах интернета.

NE555 – это и есть генератор импульсов, в котором все временные характеристики стабильны. IRFZ44N – тот самый мощный транзистор, способный управлять нагрузкой высокой мощности. Конденсаторы задают частоту импульсов, а к клеммам «выход» подсоединятся нагрузка.

Поскольку светодиод обладает малой инертностью, то есть, очень быстро загорается и гаснет, то метод ШИМ регулирования является оптимальным для него.

Готовые к использованию регуляторы яркости

Регулятор, который продается в готовом виде для светодиодных ламп, называются диммером. Частота импульсов, создавая им, достаточно велика для того, чтобы мы не чувствовали мерцания. Благодаря ШИМ контролеру осуществляется плавная регулировка, позволяющая добиваться максимальной яркости свечения или угасания лампы.

Встраивая такой диммер в стену, можно пользоваться им, как обычным выключателем. Для исключительно удобства регулятор яркости светодиодов может управляться радио пультом.

Способность ламп, созданных на основе светодиодов, менять свою яркость открывает большие возможности для проведения световых шоу, создания красивой уличной подсветки. Да и обычным карманным фонариком становится значительно удобнее пользоваться, если есть возможность регулировать интенсивность его свечения.

Как регулировать яркость светодиодных лент

Светодиодные ленты становятся все более популярными благодаря низкому энергопотреблению и универсальному дизайну. Тем не менее, часто возникает вопрос, как приглушить светодиодную ленту. К счастью, есть много способов уменьшить яркость светодиодных лент в зависимости от ваших потребностей и предпочтений.

Мы обсудим различные способы затемнения светодиодных лент, сосредоточив внимание на инструкциях о том, как уменьшить яркость светодиодных лент , используя два наиболее распространенных метода.

  • 1: Диммирование светодиодной ленты
  • 2: Как диммируется светодиодная лента?
  • 3: Как диммировать светодиодную ленту
  • 1: Диммирование TRIAC
  • 2: Как настроить диммер TRIAC
  • 3: Низковольтный настенный диммер с ШИМ
  • 4: Как настроить диммирование с помощью ШИМ
  • 4: Больше Способы диммирования светодиодных лент
  • 1: диммер 0–10 В
  • 2: затемнение DALI
  • 3: диммирование с помощью пульта дистанционного управления
  • 5: Заключение

Диммирование светодиодных лент

Хорошей новостью является то, что светодиодную ленту можно затемнять, но это требует особого внимания при выборе комплекта.

Должна быть совместимость между:

  • Напряжение светодиодной ленты
  • Блок питания или драйвер светодиода
  • Метод диммирования и выбранное вами устройство или система для его управления.

Как диммируется светодиодная лента?

Светодиоды управляются током, а это означает, что яркость светодиода зависит от силы тока, проходящего через него. Чем больше ток, протекающий через светодиод, тем ярче он будет до определенной точки. Вот почему диммирование светодиодных лент может быть немного сложным — если вы уменьшите количество тока, подаваемого на светодиоды, они станут тусклее. Однако, если вы слишком сильно уменьшите ток, светодиоды полностью перестанут работать.

Существует несколько различных способов затемнения светодиодных лент, которые мы более подробно обсудим ниже. Однако есть 2 основных метода.

Как затемнить светодиодную ленту

TRIAC Dimmimg

Самый простой способ уменьшить яркость светодиодной ленты — это использовать блок питания с регулируемой яркостью TRIAC. Если вам нужно удобство традиционного настенного диммера и элегантность светодиодной ленты, это ваш лучший вариант.

Для регулировки яркости светодиодных лент с помощью диммера TRIAC вам понадобится TRIAC Dimmable Драйвер питания, который представляет собой источник питания, специально разработанный для работы с диммерами TRIAC, которыми является большинство сетевых диммерных модулей за пластиной переключателя.

Как настроить диммирование TRIAC

  1. Мощность переменного тока Диммерный переключатель TRIAC – часто ползунок или поворотная ручка доставлено в блок питания
  2. Сетевой диммируемый драйвер TRIAC преобразует выбранную переменную мощность переменного тока в сравнительную Постоянный ток .
  3. Этот постоянный ток подается на светодиодную ленту
  4. Уровень мощности определяет яркость светодиодного света совместим со светодиодными лентами.

    Если у вас есть нужные компоненты, настроить диммирование TRIAC относительно просто. Просто подключите светодиодную ленту к источнику питания, затем подключите блок питания к сетевой розетке. Далее подключите диммер к источнику питания. Наконец, включите питание и настройте диммер на желаемую яркость.

    Низковольтный настенный диммер с ШИМ-управлением

    Беспокоитесь о том, чтобы испортить проводку в ваших стенах? Не волнуйтесь, есть альтернатива. Вы можете использовать компоненты, которые питаются только от обычной настенной розетки.

    Если вы ищете более незаметный способ регулировки яркости светодиодных лент, рассмотрите возможность использования настенного диммера с ШИМ низкого напряжения. Настенный диммер с ШИМ низкого напряжения представляет собой небольшой встроенный в стену диммер, который использует широтно-импульсную модуляцию (ШИМ) для затемнения светодиодных ламп.

    Для регулировки яркости светодиодных лент с помощью низковольтного настенного PWM-регулятора вам потребуется низковольтный настенный PWM-диммер, блок питания для светодиодов без регулировки яркости (драйвер) и светодиодная лента.

    Как настроить настенное затемнение с помощью ШИМ

    1. Сеть переменного тока настенный выключатель (не диммер)
    2. Подача питания на удаленное место для установки блока питания без регулировки яркости или драйвера
    3. Из драйвера подключиться кабель, по которому подается питание 12 В или 24 В в доступное место для установки поворотного регулятора яркости ШИМ.
    4. Регулируемый постоянный ток, регулируемый ШИМ-диммером, подается в цепь o f Светодиодная лента
    5. Уровень мощности определяет яркость светодиодного освещения

    Питание переменного тока цепи освещения подключается к драйверу постоянного напряжения без регулировки яркости, который преобразует ток в питание постоянного тока 12 В или 24 В, в зависимости от того, что совместимо с полосой. Да, драйвер без диммирования или диммируемый, не имеет значения, так как он не будет диммировать.

    Питание постоянного тока затем подключается к настенному диммеру с ШИМ, который с помощью широтно-импульсной модуляции позволяет регулировать мощность, подаваемую на светодиодную ленту, и, следовательно, ее яркость.

    Другие методы регулировки яркости светодиодных лент

    Диммер 0-10 В

    Когда-то очень популярным способом регулировки яркости светодиодных лент было использование сигнала 0-10 В для диммера. От 0 до 10 вольт (0–10 В) это аналоговое управление светоотдачей путем изменения напряжения, подаваемого на светодиодный светильник. Пара кабелей управления передает переменный сигнал от настенного диммера 0–10 В к источнику питания или драйверу, где 0 В соответствует 0%, а 10 В — 100%.

    Диммирование DALI

    Цифровой адресуемый интерфейс освещения (DALI) — это протокол связи, который позволяет дистанционно управлять и контролировать осветительное оборудование.

    Регулировка яркости с помощью пульта дистанционного управления

    Другой популярный способ регулировки яркости светодиодных лент — использование диммера с дистанционным управлением. Диммеры с дистанционным управлением доступны как в виде настенных, так и ручных устройств. Они работают, отправляя сигнал на диммер, который затем подает питание на светодиодные ленты.

    Для регулировки яркости светодиодных лент с помощью диммера с дистанционным управлением вам потребуется комплект диммера с дистанционным управлением и комплект светодиодных лент. Блок диммера с дистанционным управлением преобразует сигнал с пульта дистанционного управления в постоянный ток, который совместим со светодиодными лентами. Комплект светодиодных лент включает в себя все компоненты, необходимые для подключения светодиодных лент к диммеру с дистанционным управлением.

    Если у вас есть нужные компоненты, настроить дистанционное управление затемнением несложно. Просто подключите комплект светодиодной ленты к блоку диммера с дистанционным управлением, затем включите питание и отрегулируйте яркость с помощью пульта дистанционного управления.

    Заключение

    Научиться регулировать яркость светодиодных лент может каждый и это можно сделать разными способами. Мы показали вам два основных метода — диммирование TRIAC и настенные диммеры PWM. Независимо от того, какой метод вы выберете, обязательно используйте компоненты, совместимые со светодиодными лентами. И всегда консультируйтесь с профессионалом, если вы не знаете, как безопасно установить светодиодные ленты в вашем доме.

    Теперь, когда вы знаете, как это сделать, проявите творческий подход к освещению и создайте идеальную атмосферу для своего дома или офиса!

    Как использовать пульт дистанционного управления светодиодными лентами

    В: Почему пульт дистанционного управления светодиодными лентами не работает?

    О: Причин выхода из строя кнопок пульта может быть много. Сначала можно попробовать нажать кнопку OFF, чтобы выключить пульт, а затем нажать ON, чтобы снова его включить. Если он по-прежнему не работает после перезапуска, попробуйте выключить свет и снова включить его, а также снова подключить пульт дистанционного управления. Если он по-прежнему не работает после обоих вышеперечисленных действий, это может быть связано с тем, что батарея разряжена и вам необходимо заменить батарею. Купленный набор ленточных светильников обычно поставляется с запасной батареей для замены. Если после замены батареи он по-прежнему не работает, вероятно, возникла проблема с пультом дистанционного управления, и вам рекомендуется обратиться в сервисную службу продавца.

    Часть 1. Как дистанционно управлять светодиодной лентой

    Часть 2. Как включить светодиодную ленту без пульта дистанционного управления

    Часть 1. Инструкция по дистанционному управлению светодиодной лентой

    Как правило, пульты дистанционного управления разных марок и моделей не совсем одинаковы. Здесь мы возьмем очень популярную светодиодную ленту Lepro RGB в качестве примера, чтобы показать вам, как использовать беспроводные светодиодные ленты с пультом дистанционного управления для настройки световых эффектов ленты.

    Включение/выключение: Красная кнопка в правом верхнем углу предназначена для включения и выключения пульта дистанционного управления.

    Пауза: Нажмите клавишу Пауза, чтобы приостановить текущий режим освещения.

    Яркость: Две кнопки в верхнем левом углу предназначены для регулировки яркости полосы света. Кнопка слева предназначена для увеличения яркости (+), а кнопка справа — для уменьшения яркости (–).

    Статический режим: Установите 20 фиксированных цветов в области статического режима. Нажмите любую клавишу, чтобы настроить полосу света на соответствующий цвет.

    Режим «Сделай сам»: На пульте дистанционного управления видны кнопки «Сделай сам1», «Сделай сам2» и «Сделай сам6», что означает, что можно установить до шести режимов «Сделай сам». Если вы хотите установить цвет DIY1, сначала нажмите «DIY1», затем нажмите и удерживайте шесть клавиш со стрелками вверх и вниз, чтобы настроить параметры на палитре RGB (КРАСНЫЙ, ЗЕЛЕНЫЙ и СИНИЙ), чтобы установить нужный цвет. . Затем снова нажмите «DIY1», чтобы сохранить выбранный цвет в режиме DIY1.

    JUMP3/JUMP7: JUMP3 относится к режиму перехода, который переключается между тремя цветами, а JUMP7 относится к режиму перехода, который переключается между семью цветами.

    FADE3/FADE7: FADE3/7 относится к градиентному режиму трех или семи цветов соответственно.

    FLASH: Режим стробоскопа белого света.

    АВТО: Это относится к автоматическому переключению между различными режимами для отображения различных световых эффектов.

    БЫСТРЫЙ/МЕДЛЕННЫЙ: Эти две кнопки используются для регулировки скорости вспышки света. Световая атмосфера, создаваемая разными скоростями, может быть совершенно разной.

    Часть 2. Как включить светодиодную ленту без пульта дистанционного управления

    Можно ли без пульта включить полосу света или отрегулировать световой эффект? Ответ: да, конечно, можно. Фактически, с помощью интеллектуальной светодиодной ленты теперь вы можете подключить ее к мобильному приложению, включить или выключить ее на своем мобильном телефоне, установить цвет и яркость света, настроить режим освещения и даже установить переключатель таймера. Все это можно сделать удобно.

    Возьмем, к примеру, интеллектуальные светодиодные ленты Lepro RGB. Пульт дистанционного управления этой лентой такой же, как и для обычной светодиодной ленты RGB, упомянутой выше, но, поскольку это интеллектуальная модель, вы можете подключить ее к Wi-Fi и добавить ленту в качестве устройства в мобильное приложение, а также настроить световой эффект через приложение. Здесь есть небольшое отличие от пульта в том, что в приложении есть несколько фиксированных сценариев, таких как чтение, ослепление, музыка и так далее, в каждом сценарии можно установить соответствующий световой эффект, что эквивалентно режим DIY пульта дистанционного управления.
