Диммер для светодиодной ленты 12 Вольт: виды, подключение

Яркость любого источника «светодиодного» света можно регулировать с помощью специального устройства — диммера. Продается он в любом магазине электротоваров, но перед покупкой лучше знать, что они представляют из себя, каких бывают видов, принцип работы, нюансы подключения. Эти знания позволят выбрать именно то, что нужно. Также разберемся, как сделать диммер своими руками.

Содержание

1. Что это за регулятор такой волшебный?
2. Виды
3. Видео
4. Подключение к led-ленте
5. Диммер на микросхеме своими руками
6. Стоит ли использовать диммер для светодиодной ленты?

Что это за регулятор такой волшебный?

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

• Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
• Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
• Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
• Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.
• С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

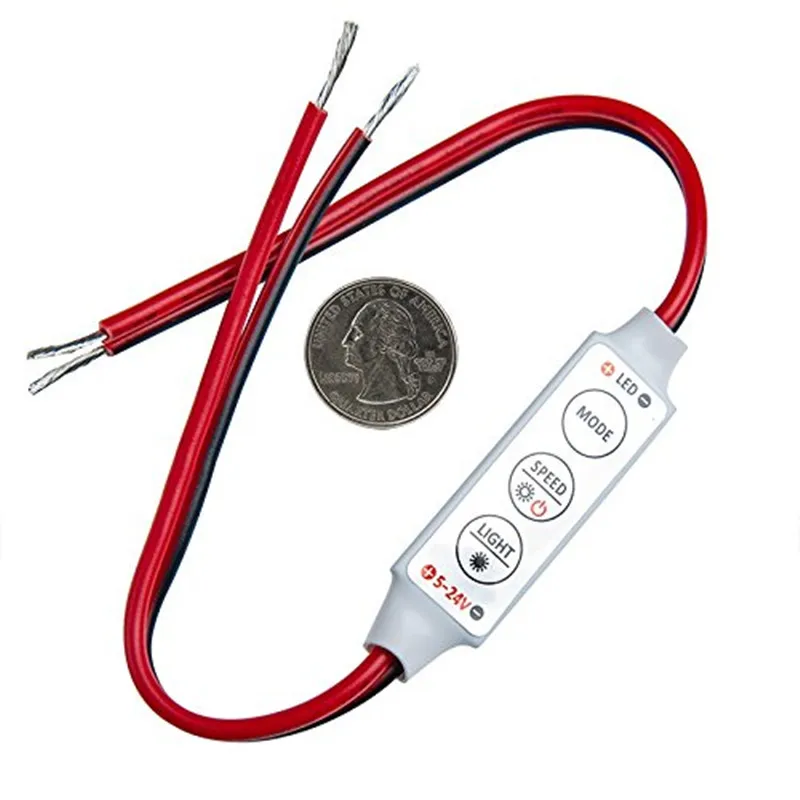

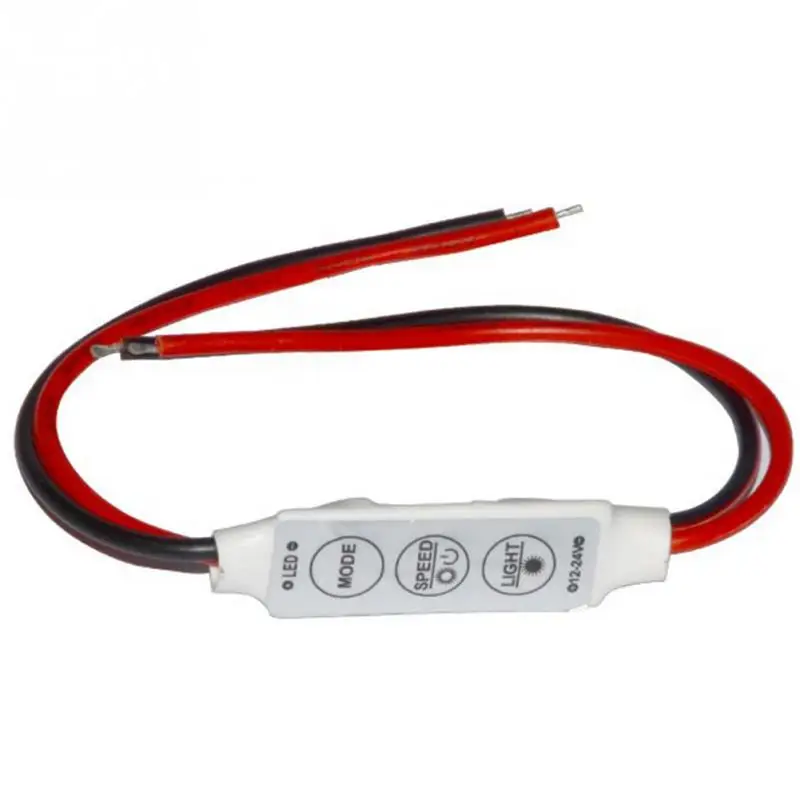

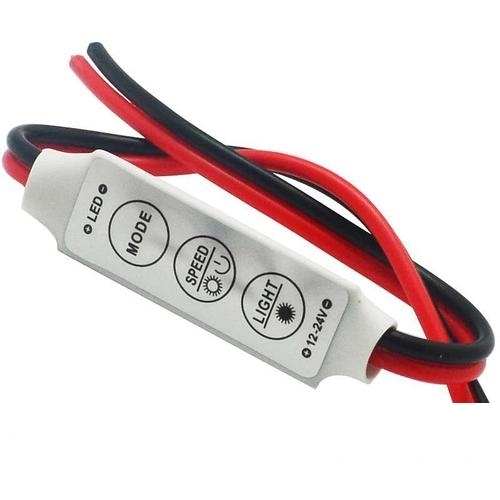

1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.

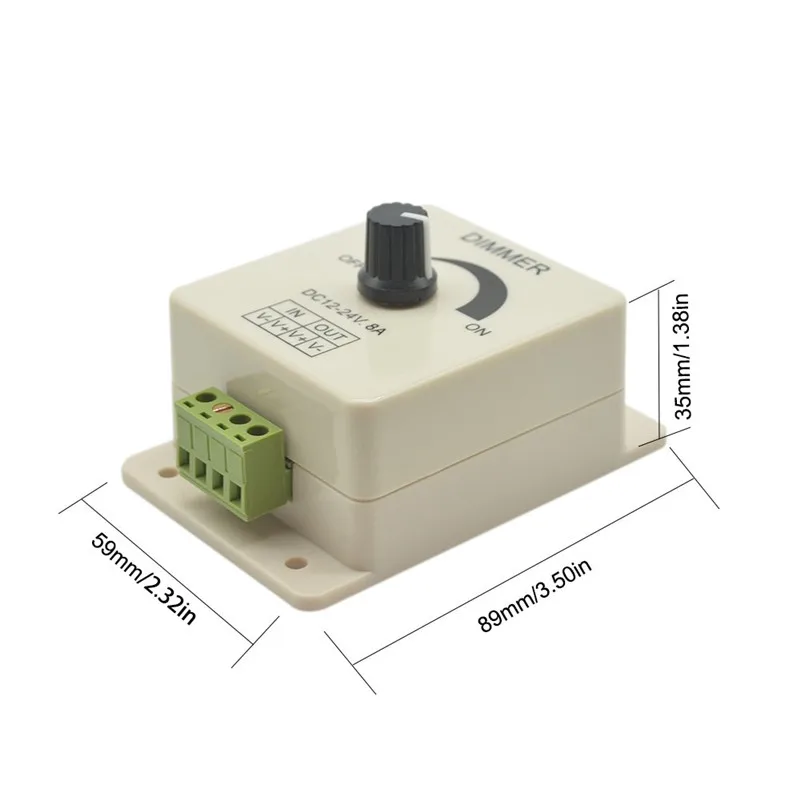

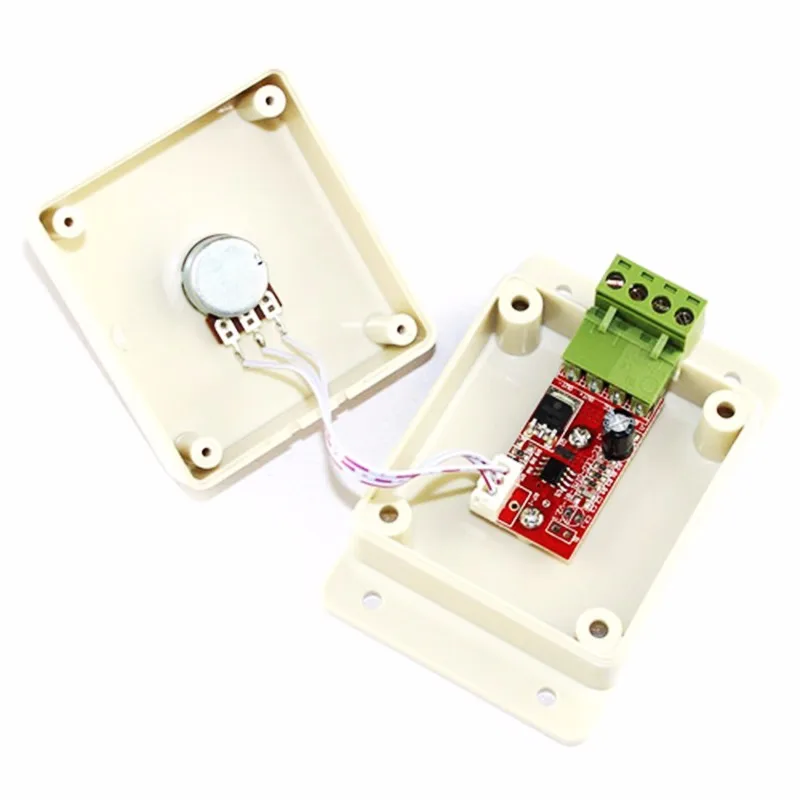

Внешний видСхема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

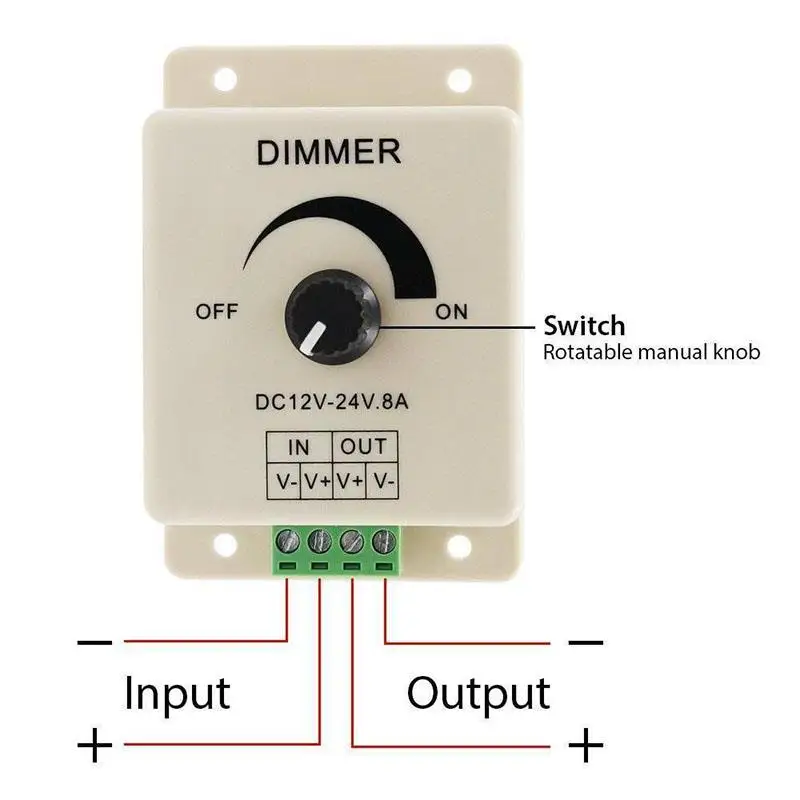

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

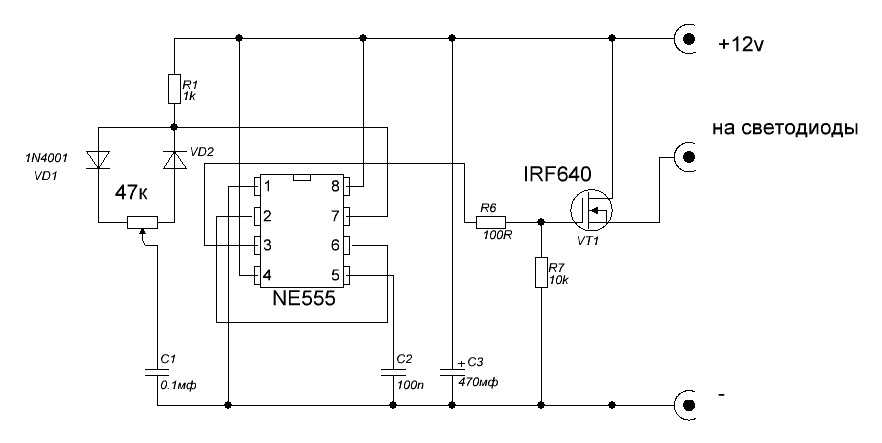

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

Простейший регулятор яркости светодиодов | Сделай сам своими руками

Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так далее. Чтобы собрать это изделие, не нужно технических знаний, достаточно быть просто внимательным и аккуратным.

Напряжение 12 вольт считается полностью безопасным для людей. Если в работе использовать светодиодную ленту, то можно считать, что и от пожара вы не пострадаете, так как лента практически не греется и не может загореться от перегрева. Но аккуратность в работе нужна, что бы ни допустить короткого замыкания в смонтированном устройстве и как следствие пожара, а значит сохранить своё имущество.

Транзистор Т1, в зависимости от марки, может регулировать яркость светодиодов общей мощностью до 100 ватт, при условии, что он будет установлен на радиатор охлаждения соответствующей площади.

Работу транзистора Т1 можно сравнить с работой обыкновенного краника для воды, а потенциометра R1 – с его рукояткой. Чем больше откручиваешь – тем больше течёт воды. Так и здесь. Чем больше откручиваешь потенциометр – тем больше течёт ток. Закручиваешь – меньше течёт и меньше светят светодиоды.

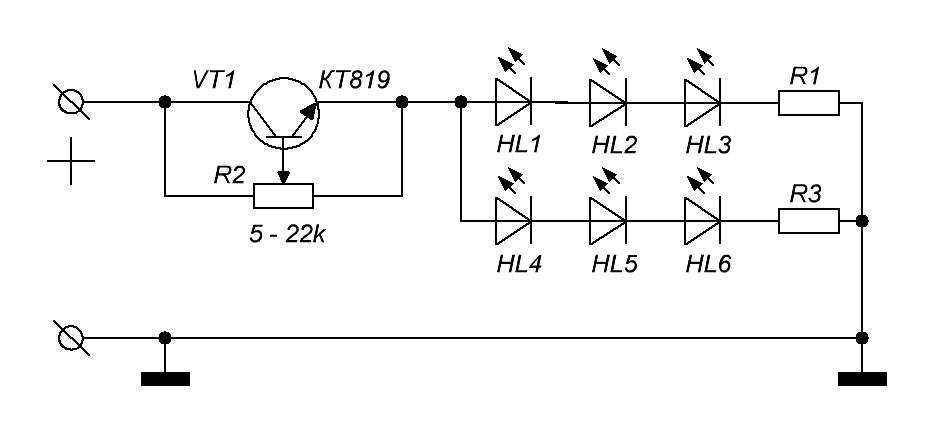

Схема регулятора

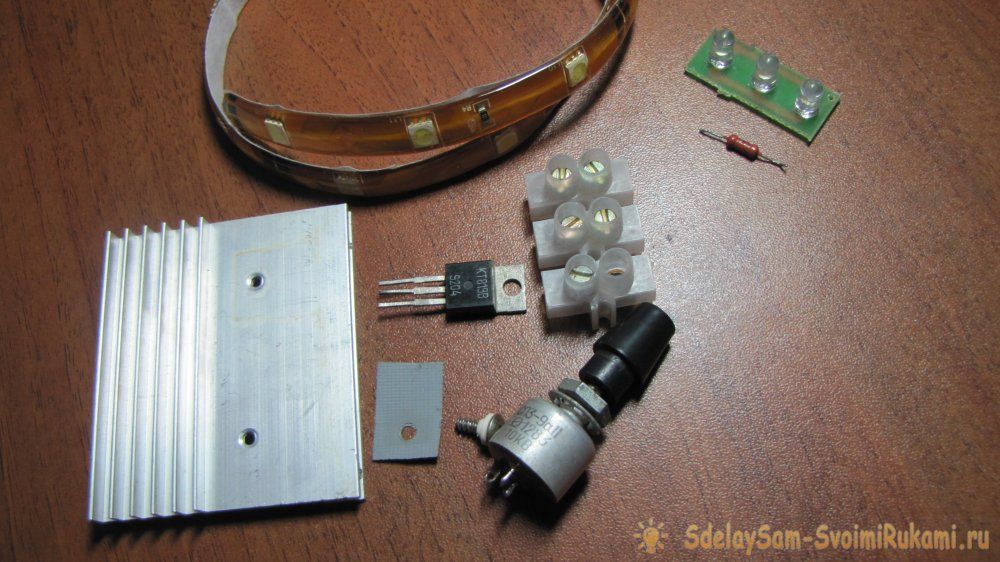

Для этой схемы нам понадобятся не многочисленные детали.

Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.

Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килоом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом — убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.

Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт. Если подключаете ленту, то сопротивления R2 и R3 исключить.

Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.

Итак, с компонентами схемы мы определились, пора приступать к сборке.

Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания).

Нарезаем провод на куски нужной длинны.

Зачищаем от изоляции и лудим оловом.

Зачищаем контакты светодиодной ленты.

Припаиваем провода к ленте.

Защищаем оголённые контакты при помощи клеевого пистолета.

Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.

Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.

Собираем схему с применением контактной колодки.

Подключаем к аккумулятору и опробуем в работе на разных режимах.

Всё работает хорошо.

Смотрите видео работы регулятора

Диммер постоянного тока 12 В

Диммеры ламп постоянного тока 12 В

Регулируют яркость ламп накаливания, галогенных или светодиодных ламп мощностью до 60 Вт (4,2 А), снижая тепловыделение и потребление энергии аккумуляторами.

Для новой индивидуальной установки или для замены существующего выключателя в светильнике для жилых автофургонов для создания атмосферы слабого освещения.

Идеально подходит для жилых автофургонов, прицепов, лодок, легковых автомобилей, грузовиков и других мест, где есть напряжение постоянного тока 12 В. Подходит для небольших пространств, где другие диммеры не могут.

В комплект с диммером входят все детали, необходимые для установки; монтажная гайка, ручка и проволочные гайки. (Изображенный светильник не входит в комплект.)

Характеристики и характеристики:

• Заменяет существующий кнопочный переключатель
• Для ламп накаливания, галогенных и светодиодных ламп
• Экономит энергию
• Холодная и эффективная работа
• Низкий профиль
• Нет необходимости в специальной проводке
• Простота установки!
• Максимальная мощность: 60 Вт
• Разработано и произведено в США
• Ограниченная гарантия на 1 год и бесплатная техническая поддержка в США

Общие характеристики:

• Входное напряжение: 6–15 В постоянного тока
• Темп. диапазон: 0°-70°C
• Размер: 0,525″ Д x 0,535″ Ш x 0,450″ В
• Мин. Требуемая глубина: 0,510″
• Полупроводниковый переключатель с широтно-импульсной модуляцией
• IP67 (Защита от погружения в воду глубиной до 1 метра (или 3,3 фута) на срок до 30 минут)

Доставка по фиксированной цене со скидкой в ​​США, Канаде и по всему миру!

Мы предлагаем фиксированную доставку по тарифу «USPS First Class Package» в следующие пункты:

• США — 1,99 доллара США   (USPS First Class Package® — доставка в течение 2–3 дней)
• США — 4,99 долл. США  (USPS Priority Mail® — доставка в течение 1–2 дней)
• Канада — 6,99 долл. США   (USPS First Class Package® — доставка в течение 7–14 дней)
• Международный — 9,99 долл. США   (USPS First Class Package® — доставка от 7 до 21 дня)
Варианты доставки доступны при оформлении заказа.

Для тех, у кого есть учетная запись Amazon Prime в США, мы рекомендуем вам сделать заказ через Amazon по одной из ссылок Amazon ниже. В настоящее время мы не осуществляем доставку через Amazon за пределы США.

Все цены указаны в долларах США, и для канадских или международных цен дополнительные надбавки не взимаются. Местные пошлины, налоги и брокерские сборы, если таковые имеются, являются обязанностью клиента.

 Инструкции по установке

 ELP1012 Механический чертеж

 EPL1012 Монтажные размеры Стандартный вал

 EPL1012 Монтажные размеры Длинный вал

ПРЕДЛОЖЕНИЕ 65: ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ КАЛИФОРНИИ

Светодиодный диммер 12 В 24 В, светодиодные ленты с регулируемой яркостью

Все ли светодиодные ленты диммируются?

Ответ: да, все наши светодиодные ленты полностью диммируются. Их можно затемнить с помощью регулятора затемнения. Для монохромных светодиодных лент мы устанавливаем светодиодный диммер между блоком питания и световыми полосами для регулировки уровня яркости. RGB, RGBW и настраиваемые белые светодиодные ленты должны иметь контроллер, чтобы они могли функционировать. Контроллеры светодиодов, такие как контроллеры RGB-светодиодов и настраиваемые контроллеры белых светодиодов, сами по себе имеют возможности затемнения.

Применимые светодиодные ленты

Диммеры светодиодной ленты используются для регулировки яркости монохромной световой полосы, которая включает теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий и так далее. Полосовой диммер может полностью регулировать яркость от 0% до 100%. Он также имеет функцию включения и выключения световых полос.

Категории и характеристики светодиодных диммеров

Существует множество типов светодиодных диммеров. Они различаются по технологии, установке, удобству использования и стоимости. Здесь мы по очереди представляем распространенные диммеры для светодиодных лент, чтобы помочь вам выбрать правильный.

Светодиодный диммер с ШИМ

Светодиодные диммеры PWM являются наиболее часто встречающимися диммерами для светодиодных лент. PWM расшифровывается как широтно-импульсная модуляция. Это относится к технологии на выходной стороне диммера, которая определяет, как реализуется функция диммирования. В дополнение к PWM, есть также DMX, TRIAC, 0-10V и другие диммеры для диммируемых светодиодных лент.

Среди них наиболее популярными диммерами для светодиодных лент являются ШИМ-диммеры. Диммер TRIAC используется для диммирования на первичной стороне источника питания и должен использоваться в сочетании с регулируемым источником питания. Общая стоимость высока. Диммеры 0-10 В имеют ограничения по использованию в световых лентах из-за регулирования напряжения.

12 В, 24 В светодиодный диммер низкого напряжения

Напряжение – один из самых важных параметров диммера для светодиодной ленты. Поскольку напряжение световой полосы обычно составляет 12 В или 24 В, они используют светодиодные диммеры на 12 В и 24 В, также называемые диммерами низкого напряжения. Наши светодиодные диммеры совместимы с напряжением 12 В и 24 В, их можно использовать для светодиодных лент на 12 В и 24 В.

Диммерный выключатель на 12 В для жилых автофургонов

Так как система питания 12В типична для жилых автофургонов, яхт и т.п., то для установки светодиодных лент на 12В на эти транспортные средства необходимо подобрать диммер на 12В.

Встроенный светодиодный диммер

Встроенные светодиодные диммеры, также называемые проводными диммерами, просты в установке и использовании. Они просты по функциям и дешевле, чем другие диммеры. Для установки входная сторона диммера подключается к источнику питания постоянного напряжения 12 В или 24 В, а выходная сторона подключается к светодиодной ленте 12 В или 24 В.

Радиочастотный диммер

РЧ-диммеры обычно состоят из двух частей, используемых попарно: РЧ-пульт дистанционного управления и приемник диммера. Управление осуществляется посредством радиочастотной беспроводной связи. Входной конец РЧ-приемника подключается к источнику питания постоянного напряжения 12 В или 24 В, а выходной конец подключается к светодиодной ленте 12 В или 24 В. Затем используйте пульт дистанционного управления для отправки сигналов на приемник для регулировки яркости или включения и выключения светодиодной ленты.

Светодиодный диммер WiFi

Через сеть Wi-Fi используйте смартфон для отправки управляющих сигналов на диммер Wi-Fi, чтобы реализовать управление с помощью прикладного программного обеспечения, установленного на смартфоне. Входной конец приемника WiFi подключается к источнику питания постоянного напряжения 12 В или 24 В, а выходной конец подключается к светодиодным лентам.

Некоторые из наших светодиодных диммеров RF 2,4G совместимы с WiFi, поэтому вам нужно только добавить шлюз WiFi и преобразовать диммер RF в диммер WiFi. Диммер Wi-Fi совместим с Amazon Alexa и Google Assistant для интеллектуального управления светодиодной лентой.

Вы можете включать, выключать и регулировать яркость освещения в вашем доме с помощью мобильного телефона, не вставая с кровати, по дороге домой или в домике для отдыха, когда вы вдруг понимаете, что забыли выключить домашний свет. .

Диммер Bluetooth

Светодиодные диммеры Bluetooth позволяют использовать смартфоны с помощью прикладного программного обеспечения для затемнения светодиодных лент там, где нет доступной сети. Типичным примером использования является диммер на 12 В для жилых домов и яхт.

Светодиодный диммер Zigbee

Светодиодный диммер Zigbee предназначен не только для приглушения света, но также может использовать цифровые сигналы малой мощности для создания персональной сети. Zigbee — это технология беспроводной связи малого радиуса действия с низкой сложностью и двусторонней связью. Это похоже на Bluetooth или расширенную версию диммера Bluetooth. Диммеры Zigbee могут создавать ячеистую сеть, которая передает сигналы между устройствами в сети.

По сравнению с той сетью Bluetooth, которая может объединять до семи устройств Bluetooth, сеть Zigbee может содержать гораздо больше устройств Zigbee, до 65 000. Таким образом, светодиодный диммер Zigbee очень подходит для домашней автоматизации. Его энергопотребление низкое. Аккумулятор можно использовать до 3 лет. Zigbee можно широко использовать для дома, коммерции и промышленности.

Контроллеры DMX, DALI

Контроллеры DMX (Digital Multiplex) и DALI (Digital Addressable Lighting Interface) можно использовать в качестве цифровых диммеров для затемнения светодиодных лент. Цифровой мультиплекс может контролировать до 512 каналов. DALI также управляет более крупными системами освещения. Из-за стоимости и размера эти два типа цифровых контроллеров изначально использовались только в средних и крупных проектах для коммерческих установок. С развитием науки и техники стоимость резко снизилась, а размеры стали намного меньше, благодаря чему их чаще используют для домашней установки.

Рекомендуемое чтение:
Разница между RF, Bluetooth, WiFi, Zigbee, DMX и PWM

Многозонный светодиодный диммер

Существуют однозонные и многозонные диммеры для светодиодных лент, основанные на возможности управления количеством групп ленточных светильников. Некоторые радиочастотные диммеры имеют встроенную функцию нескольких зон. Диммеры WiFi могут легко создавать и контролировать несколько зон с помощью прикладного программного обеспечения. Многозонные диммеры в основном используются для реализации централизованного или синхронного управления или независимого управления многозонными светодиодными лентами.

Например, с помощью многозонного светодиодного диммера легко включать и выключать множество зон светодиодных лент одновременно или диммировать до одинакового уровня яркости. Вы также можете включить полосу света для одной области и выключить для другой. Уменьшите яркость первой зоны светодиодной ленты до уровня яркости 50%, второй зоны до 75% и третьей зоны до 100%.

Диммер наружного освещения

Наружная среда более сурова, чем внутренняя среда для светодиодных устройств. Для наружных светодиодных диммеров необходимо обратить внимание на водонепроницаемость, пыленепроницаемость и антикоррозионную способность. Водонепроницаемые светодиодные диммеры со степенью защиты IP68 специально разработаны для управления освещением на открытом воздухе, в море и в других суровых условиях.

Например, диммеры для наружного освещения часто используются для установки светодиодных лент на химических заводах, автозаправочных станциях, приморских домах, магазинах и зданиях. Они также подходят для кораблей и яхт, которые часто плавают во влажных и соленых районах.

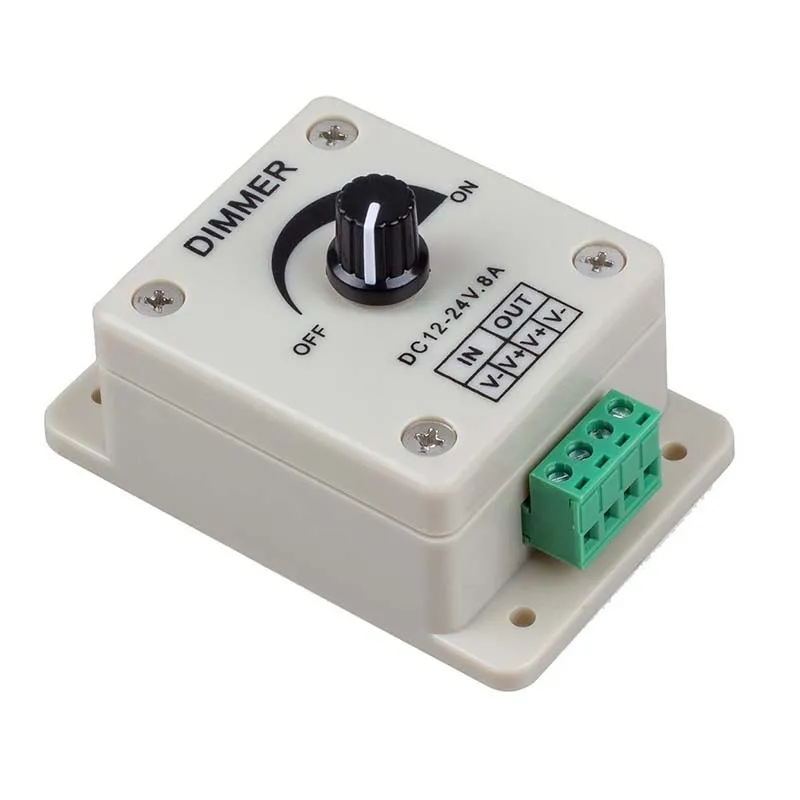

Светодиодный поворотный диммер и сенсорный диммер

По способу ввода сигнала существуют традиционные диммеры с поворотной ручкой, диммеры с сенсорной панелью, а также диммеры с клавишами или кнопками. Различные методы ввода сигнала могут определять функции диммера.
